HEXA - Udskiftning af rund kontakt (sølvfarvet)

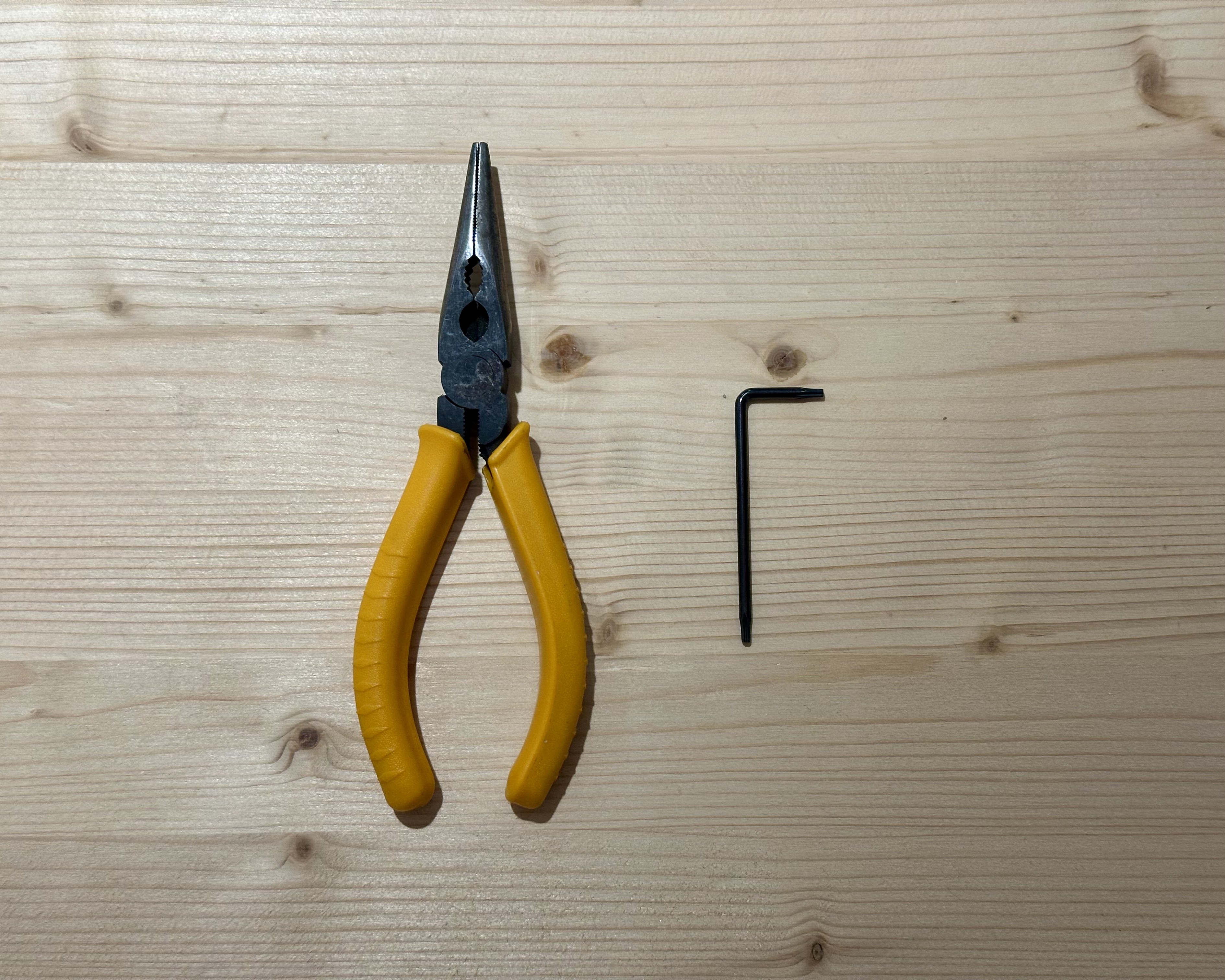

Værktøjer

Trin 1

Sluk for maskinen, og fjern de otte skruer på sidedækslet.

Trin 2

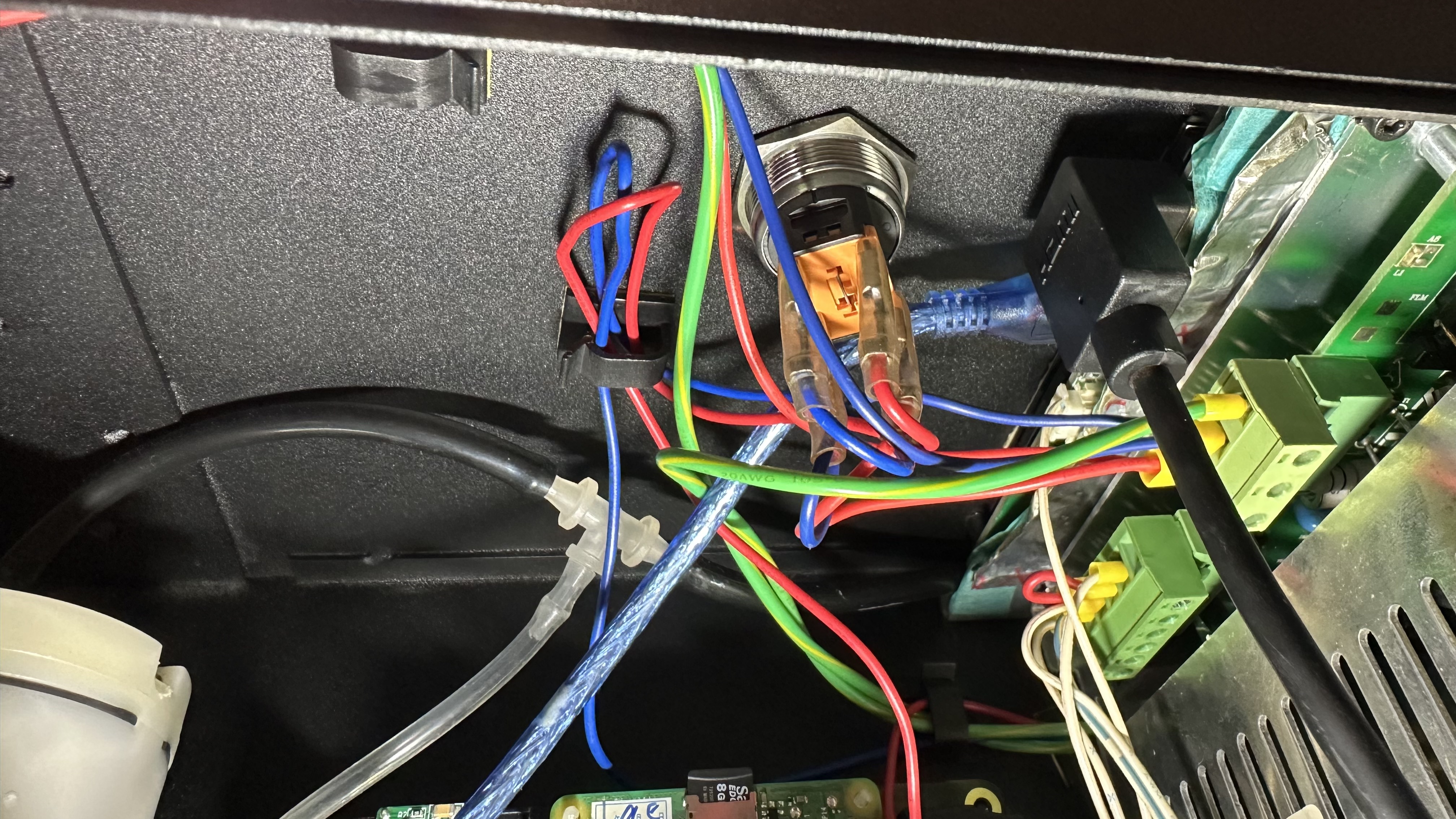

Tag et billede af ledningerne på kontakten for at kunne tjekke placeringen senere.

Trin 3

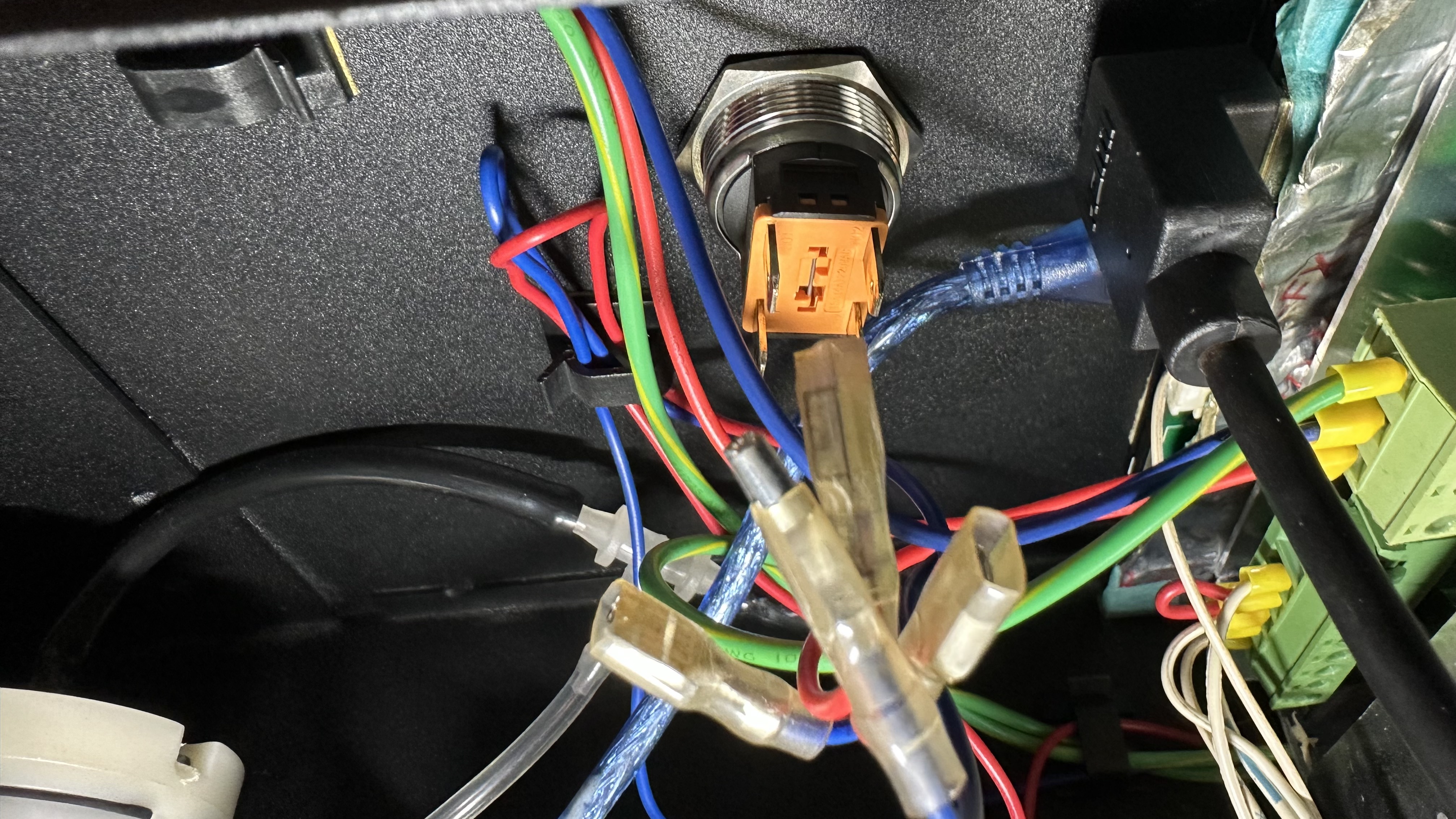

Fjern ledningerne.

Trin 4

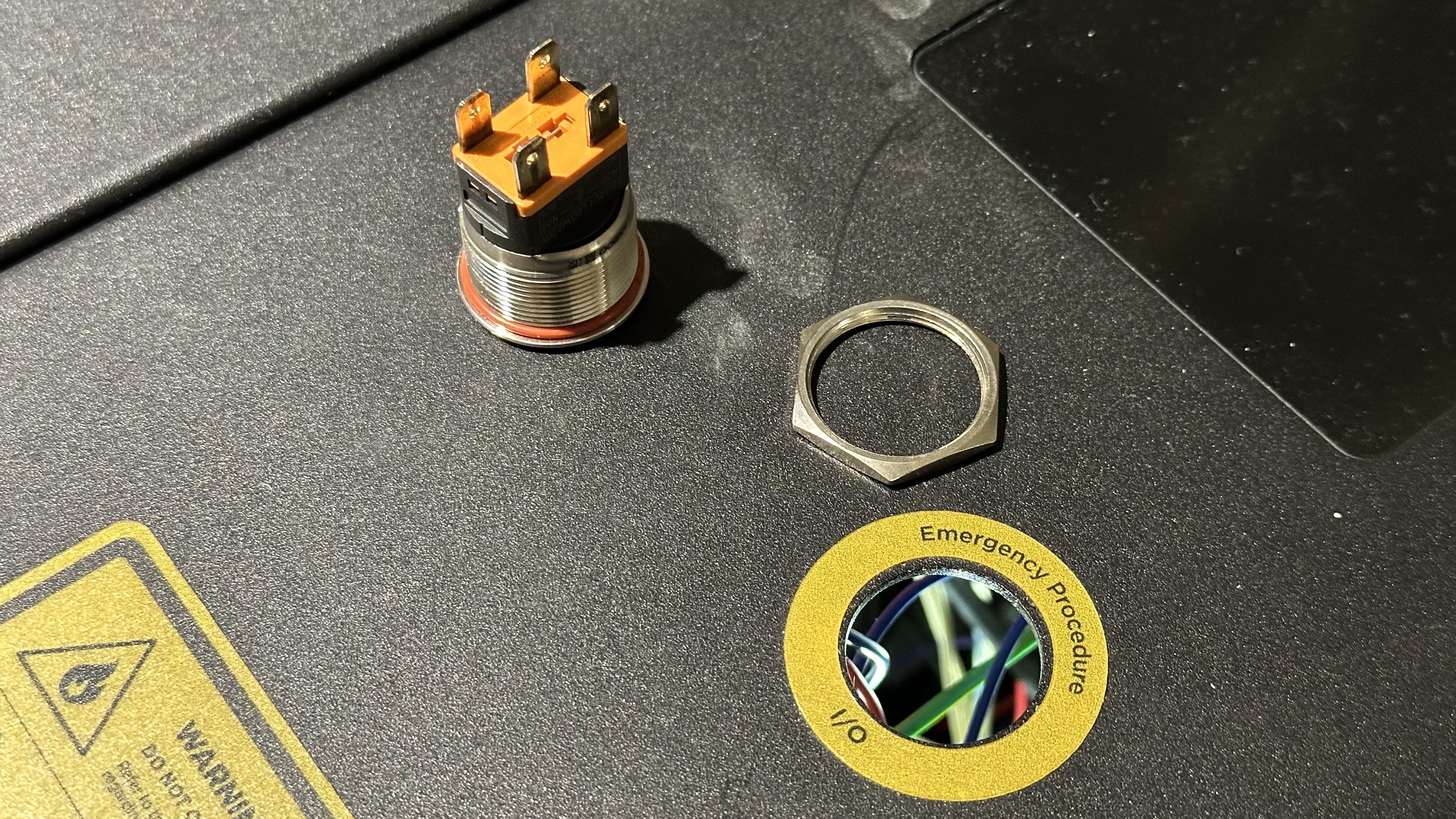

Fjern den runde kontakt ved at løsne møtrikken, der holder kontakten fast.

Trin 5

Monter den nye runde kontakt ved at spænde møtrikken, der holder kontakten fast.

Trin 6

Tilslut ledningerne til kontaktens ben.

Sørg for, at ledningerne med samme farve er placeret på de samme sider (kun venstre og højre).

Korrekt eksempel	Forkerte eksempler

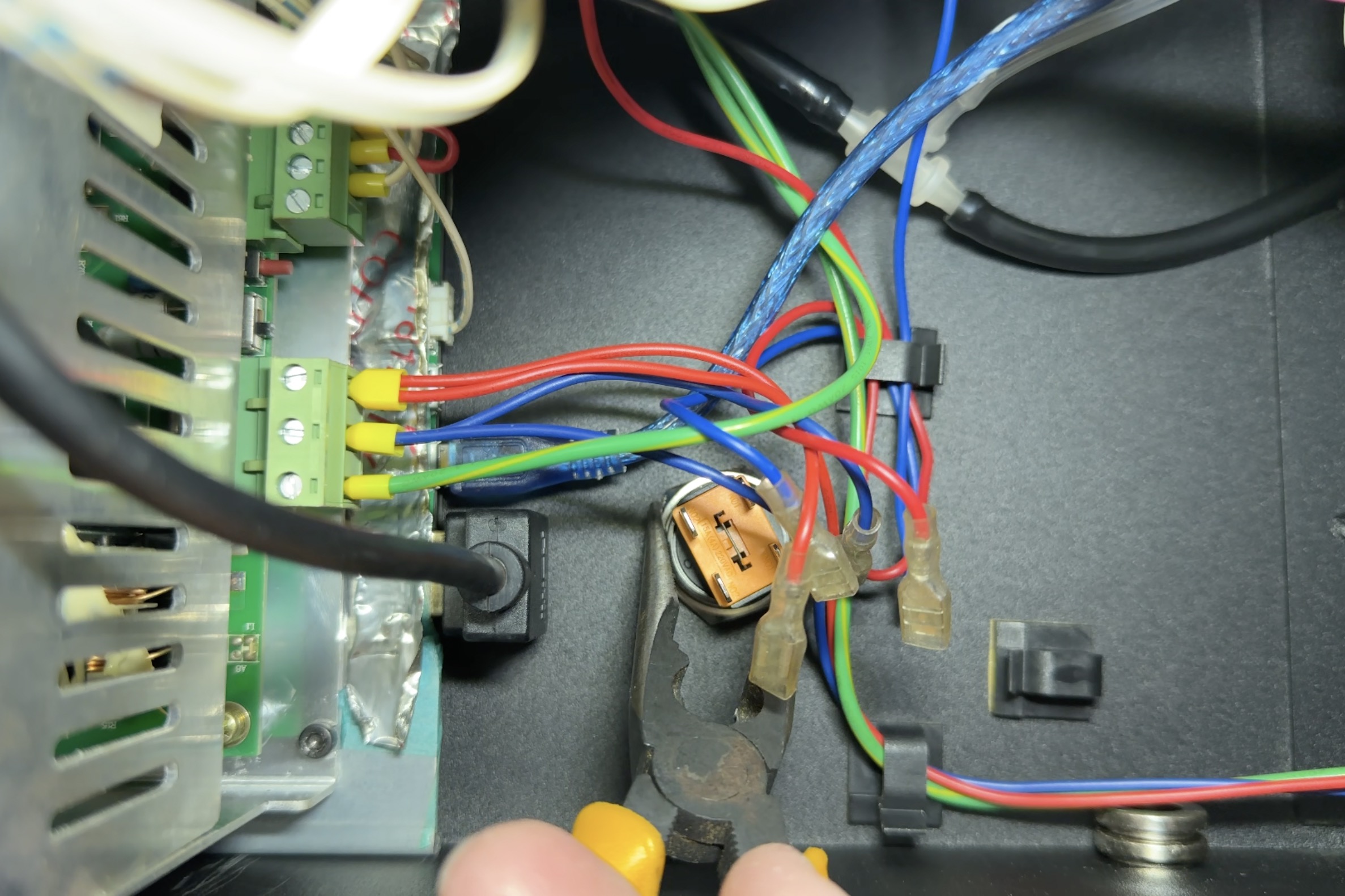

Efter tilslutning og sikring af, at farvernes placeringer er korrekte, skal du bruge tangen til at fastgøre ledningerne sikkert.

Trin 7

Luk sidedækslet og spænd skruen.
