Beskrivelse

Denne artikel vil guide dig gennem installationen af den manuelle dør på Promark Desktop-versionen.

Understøttede modeller:

Promark Desktop D20 / D30 / D50
Promark MOPA High Contrast M20

Pakkens indhold

Varenummer	Navn/Beskrivelse	Antal	Bemærkning
A	Venstre dæksel (med printkort)	1 stk.
B	Højre dæksel	1 stk.
C	Tværbjælke	2 stk.

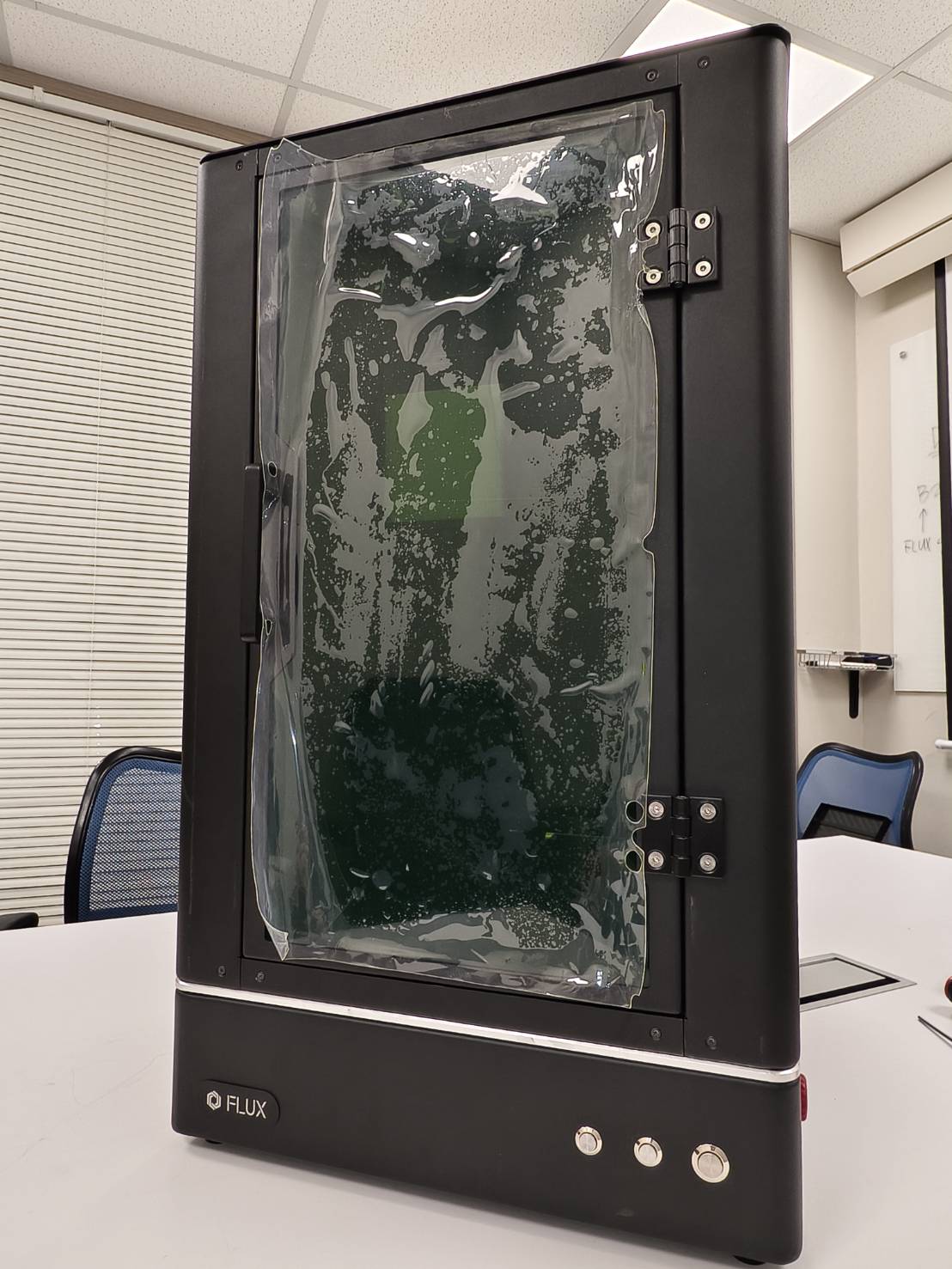

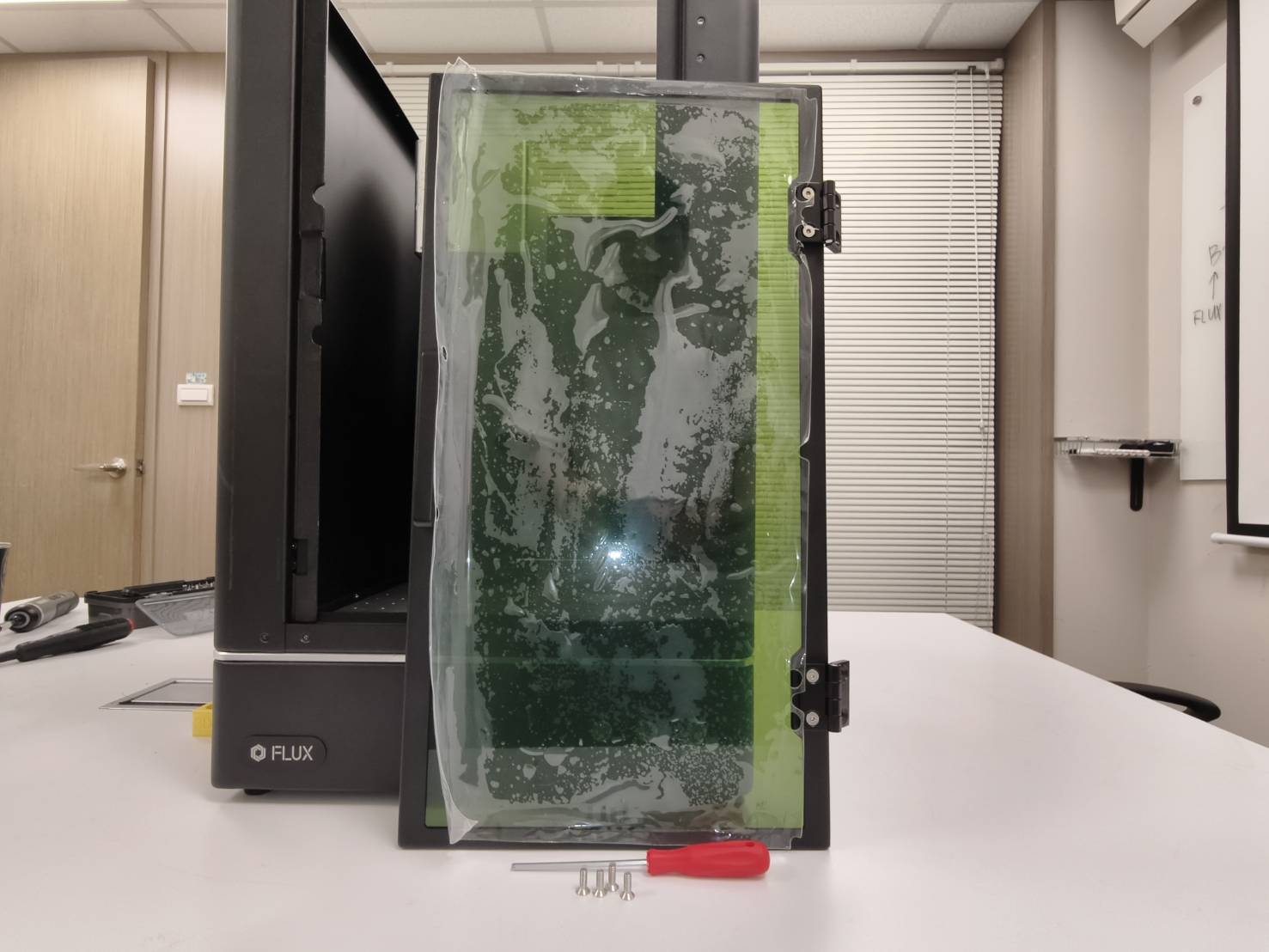

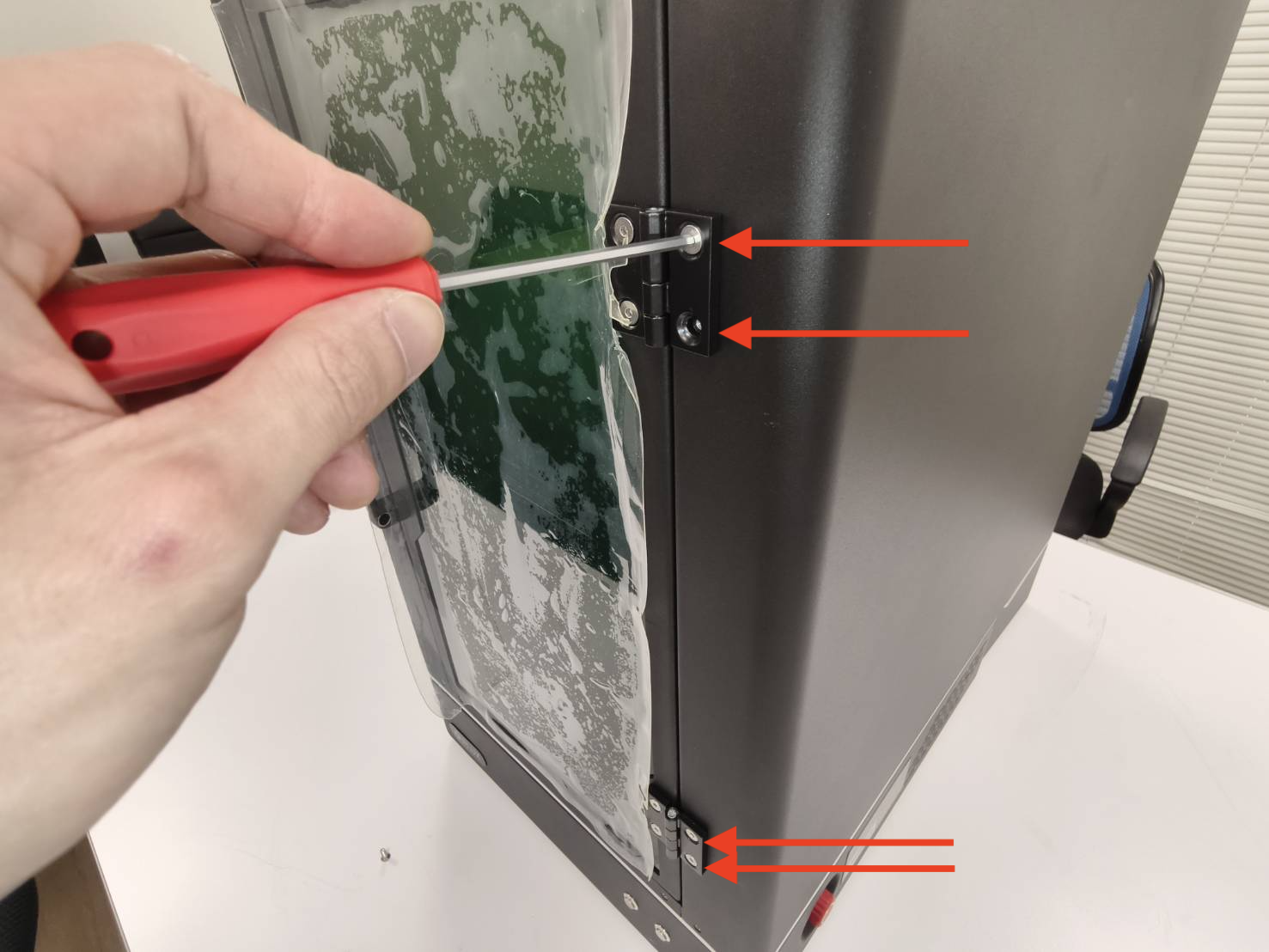

D	Dørenhed (med hængsler)	1 stk.

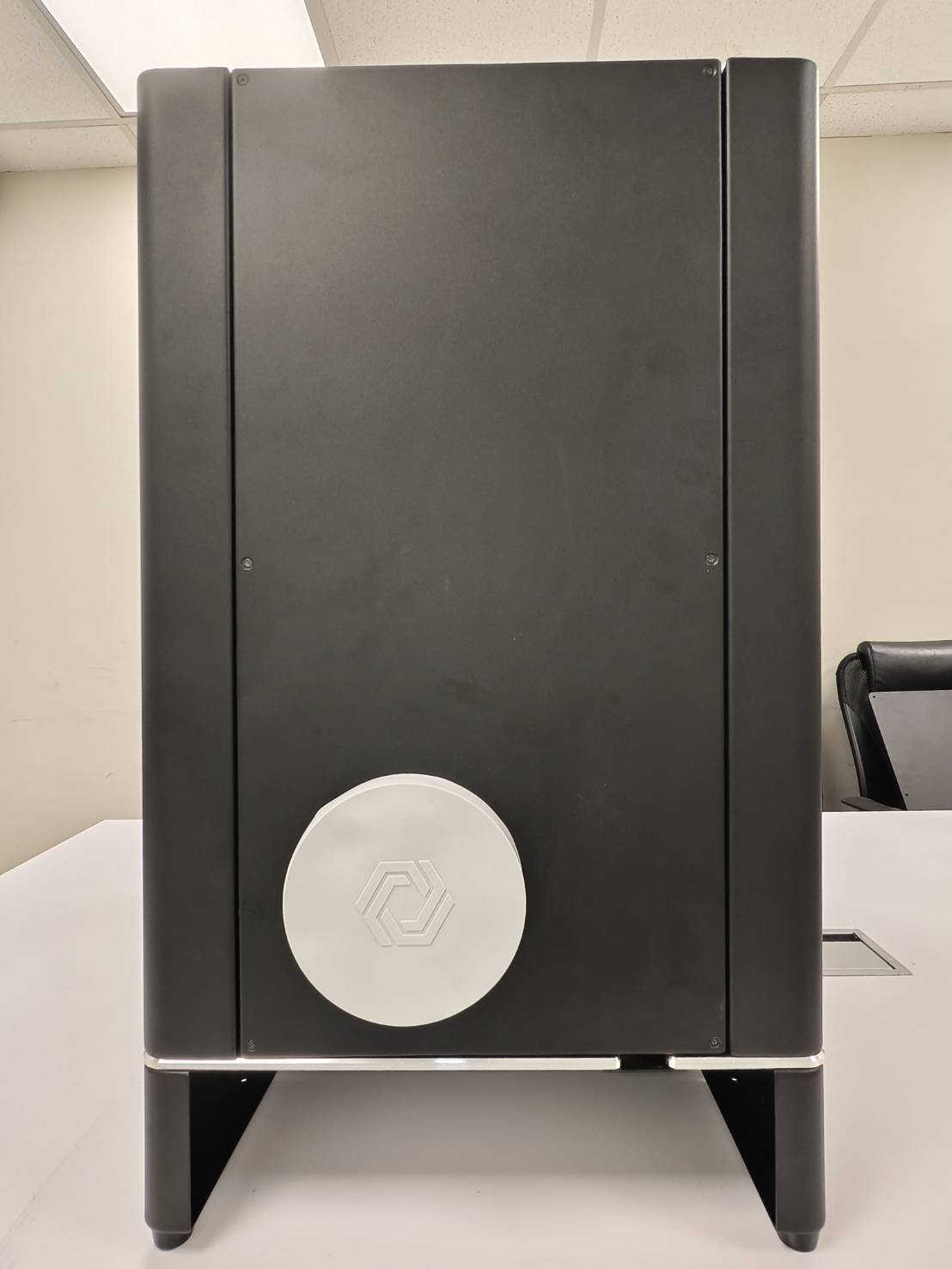

E	Bagdæksel	1 stk.
F	Bageste fod	2 stk.
G	Sølvplade	1 stk.

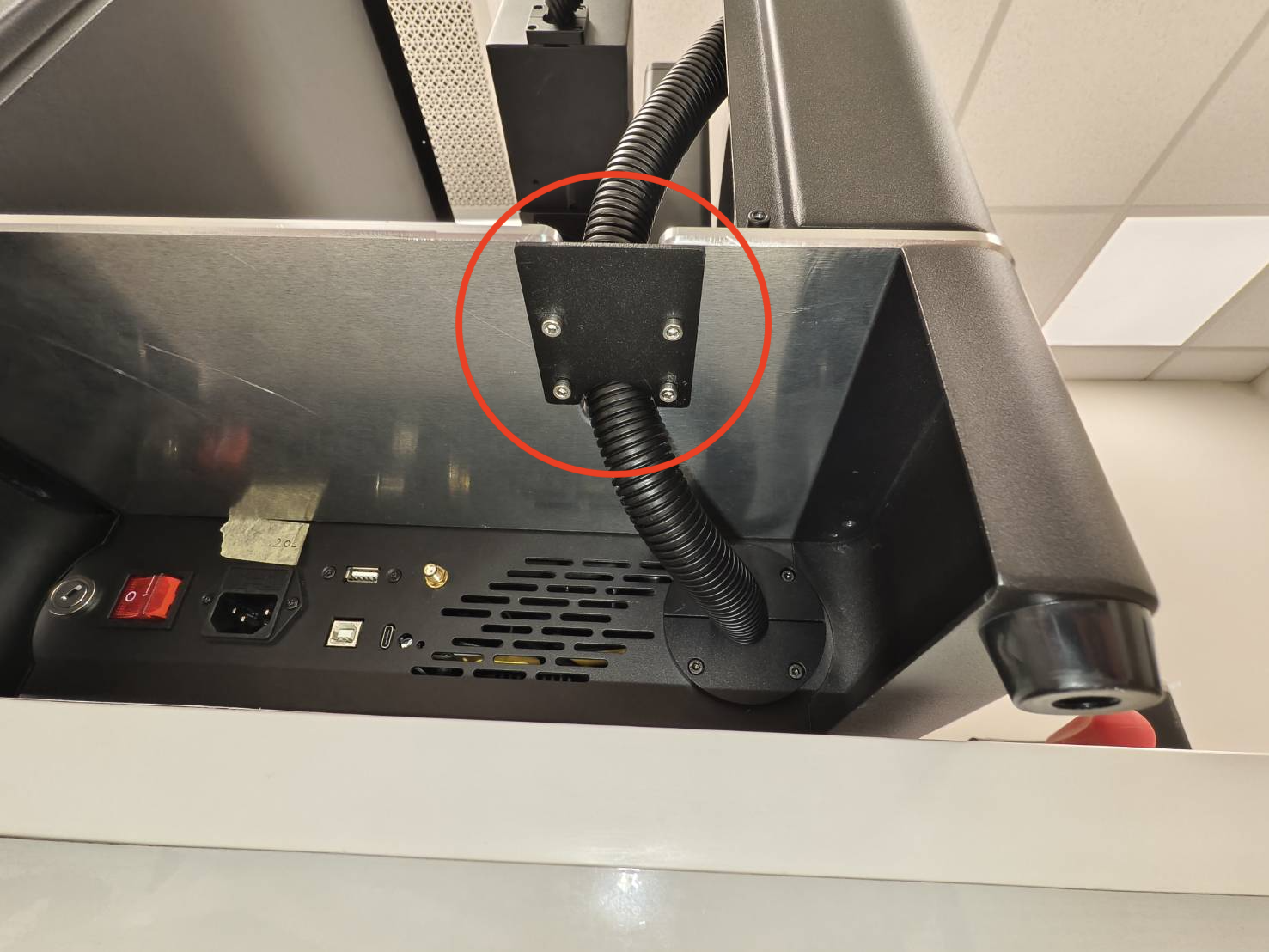

H	Kabelplade	1 stk.

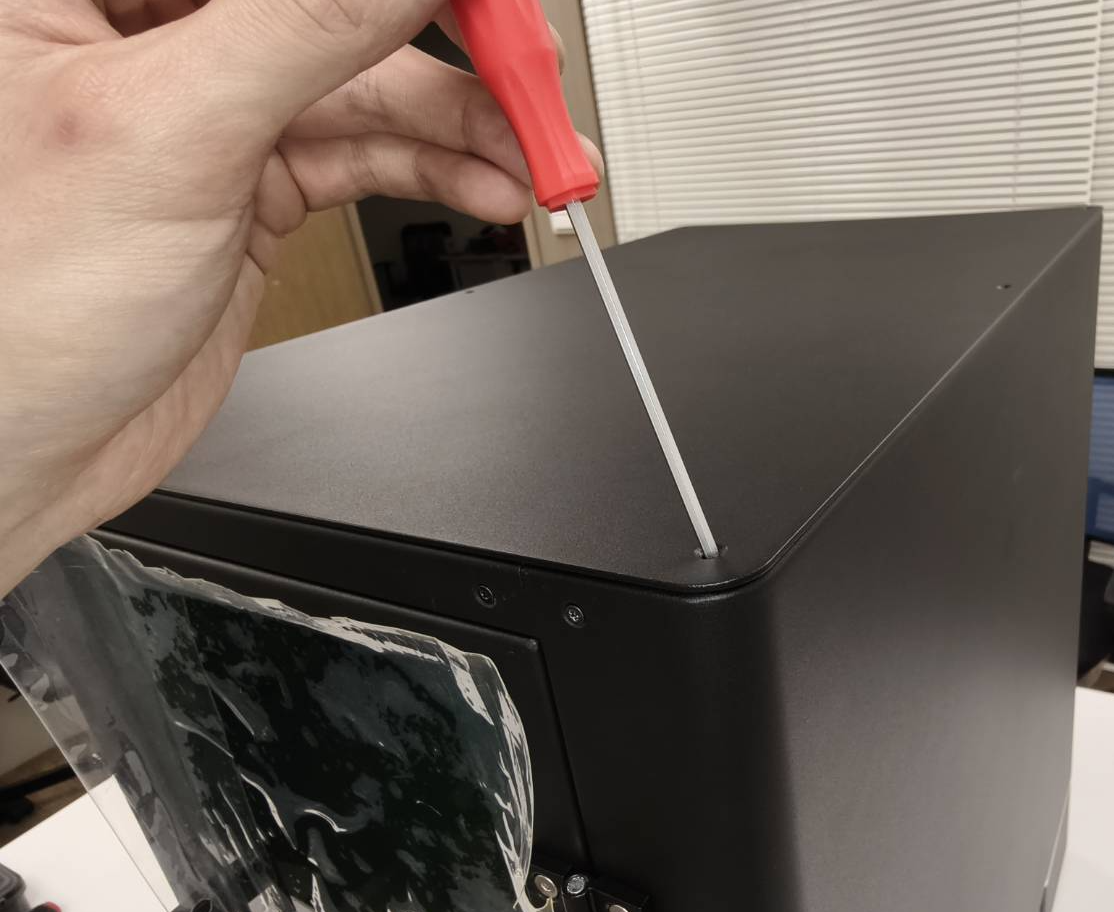

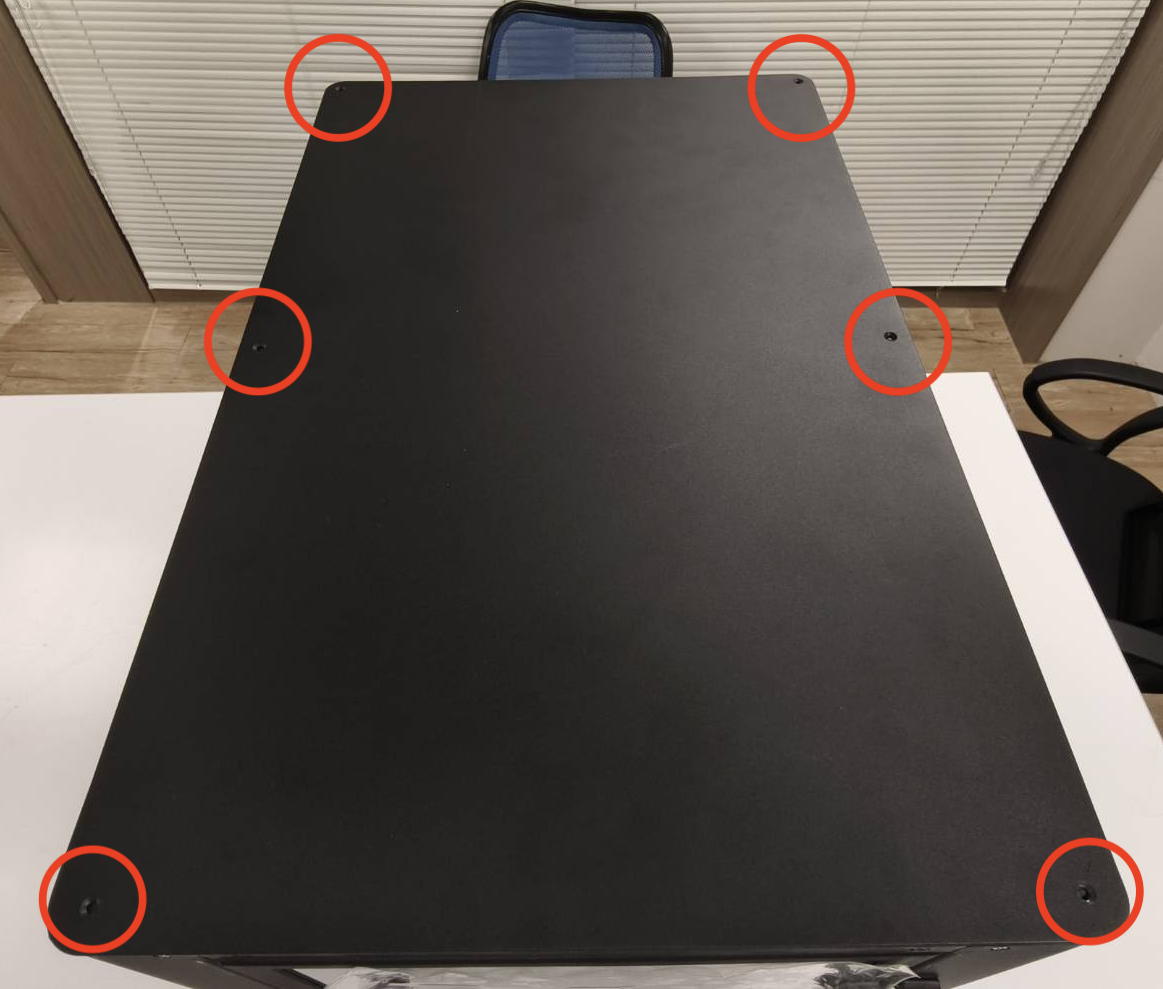

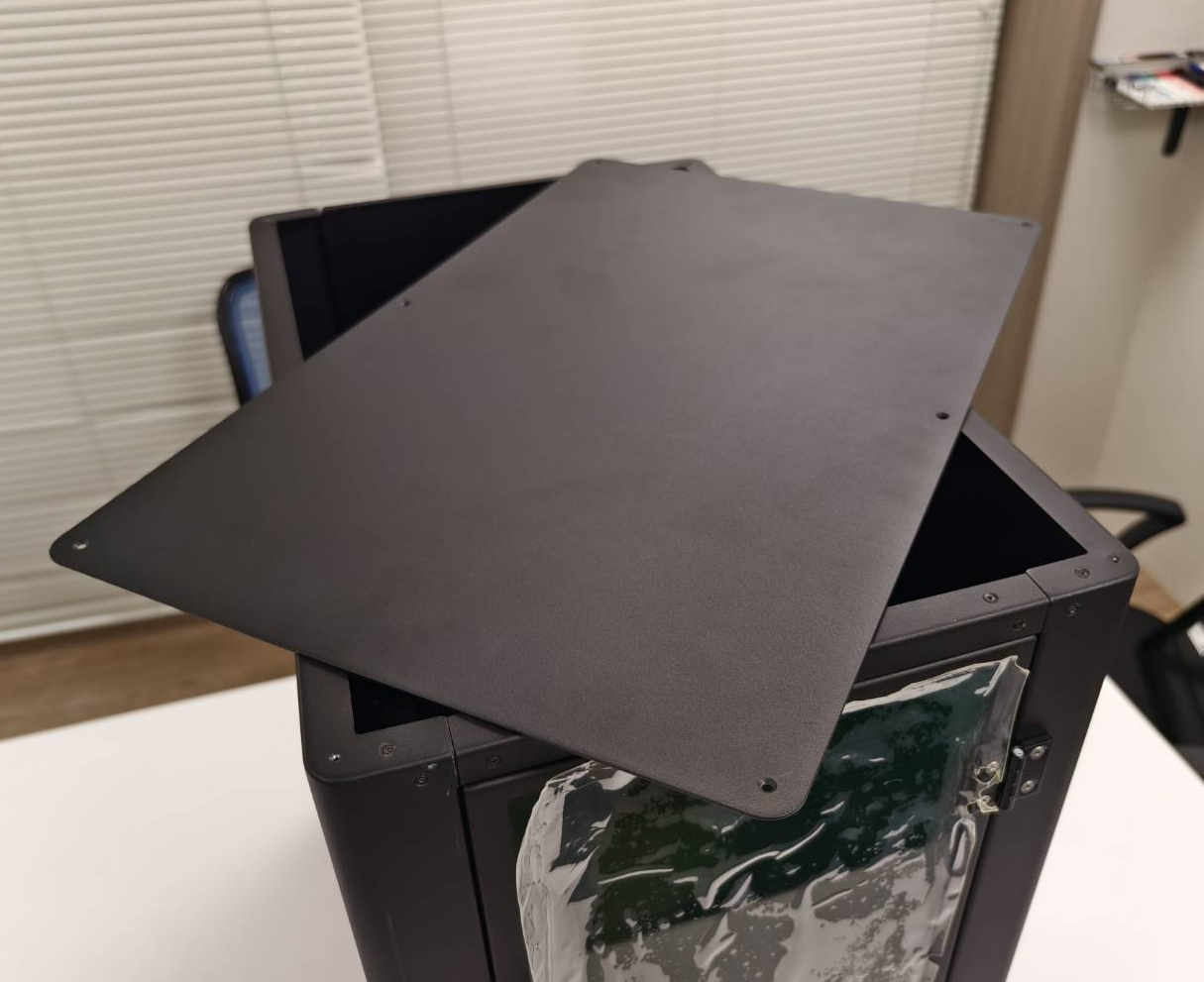

I	Topdæksel	1 stk.

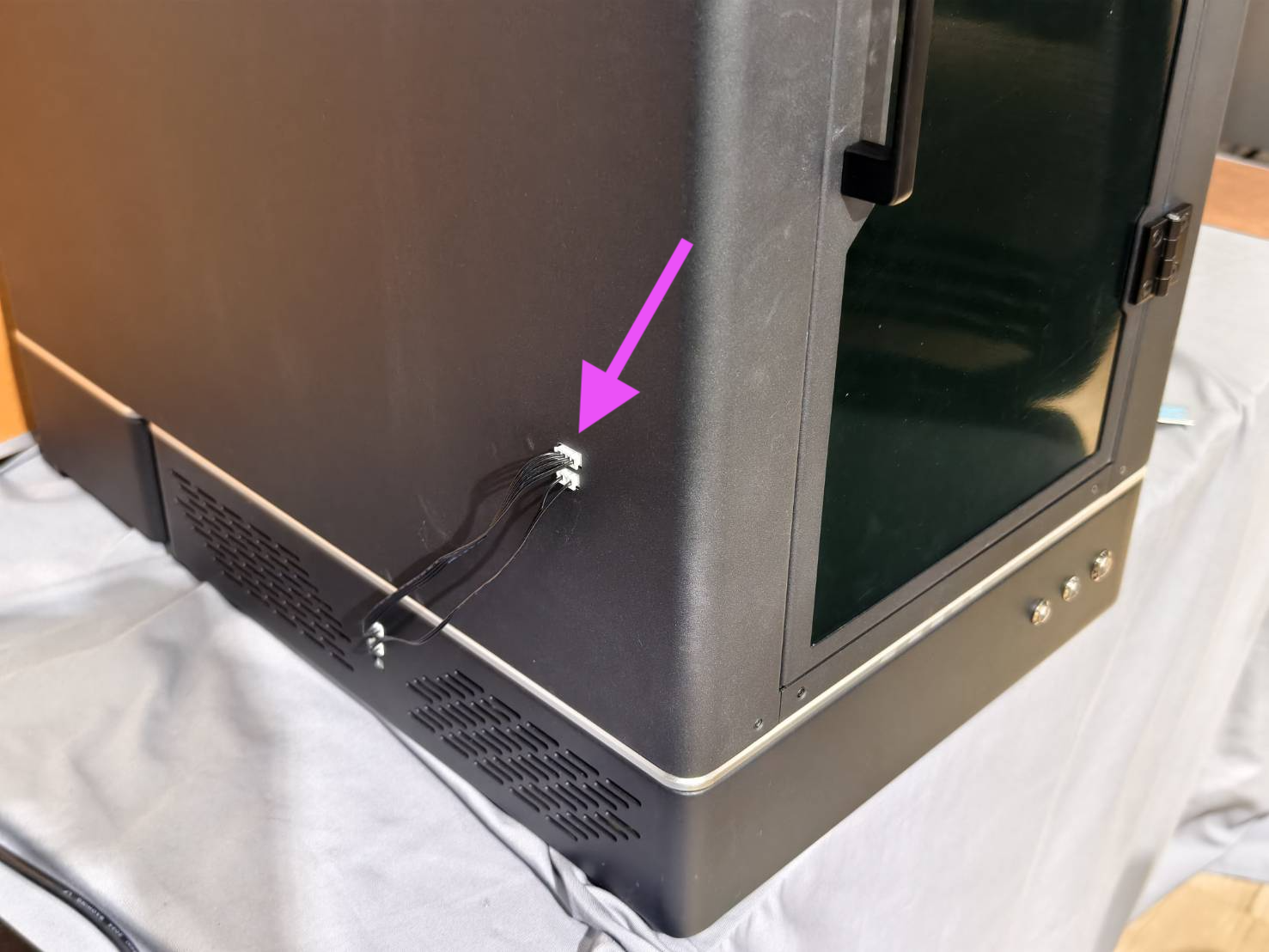

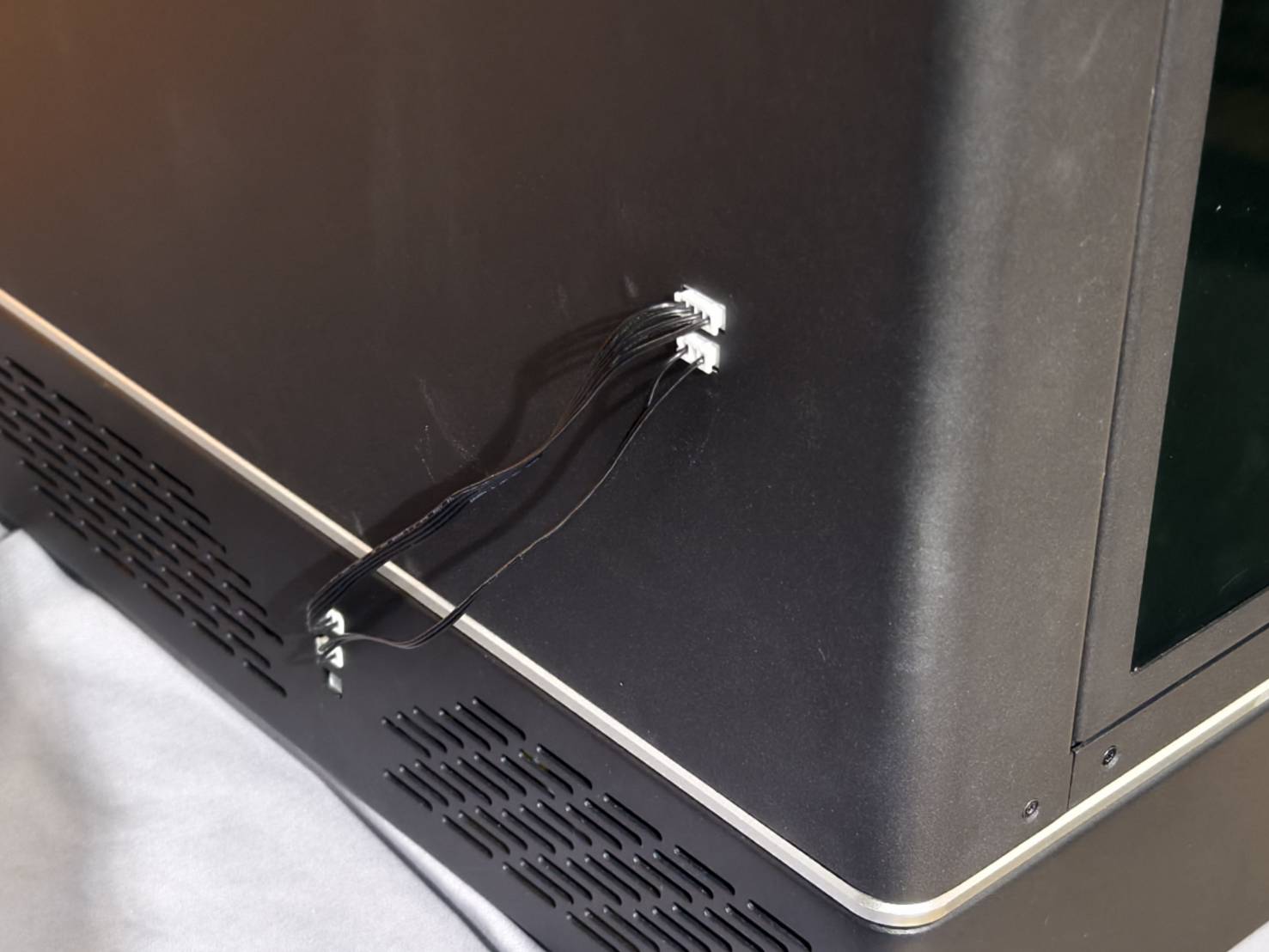

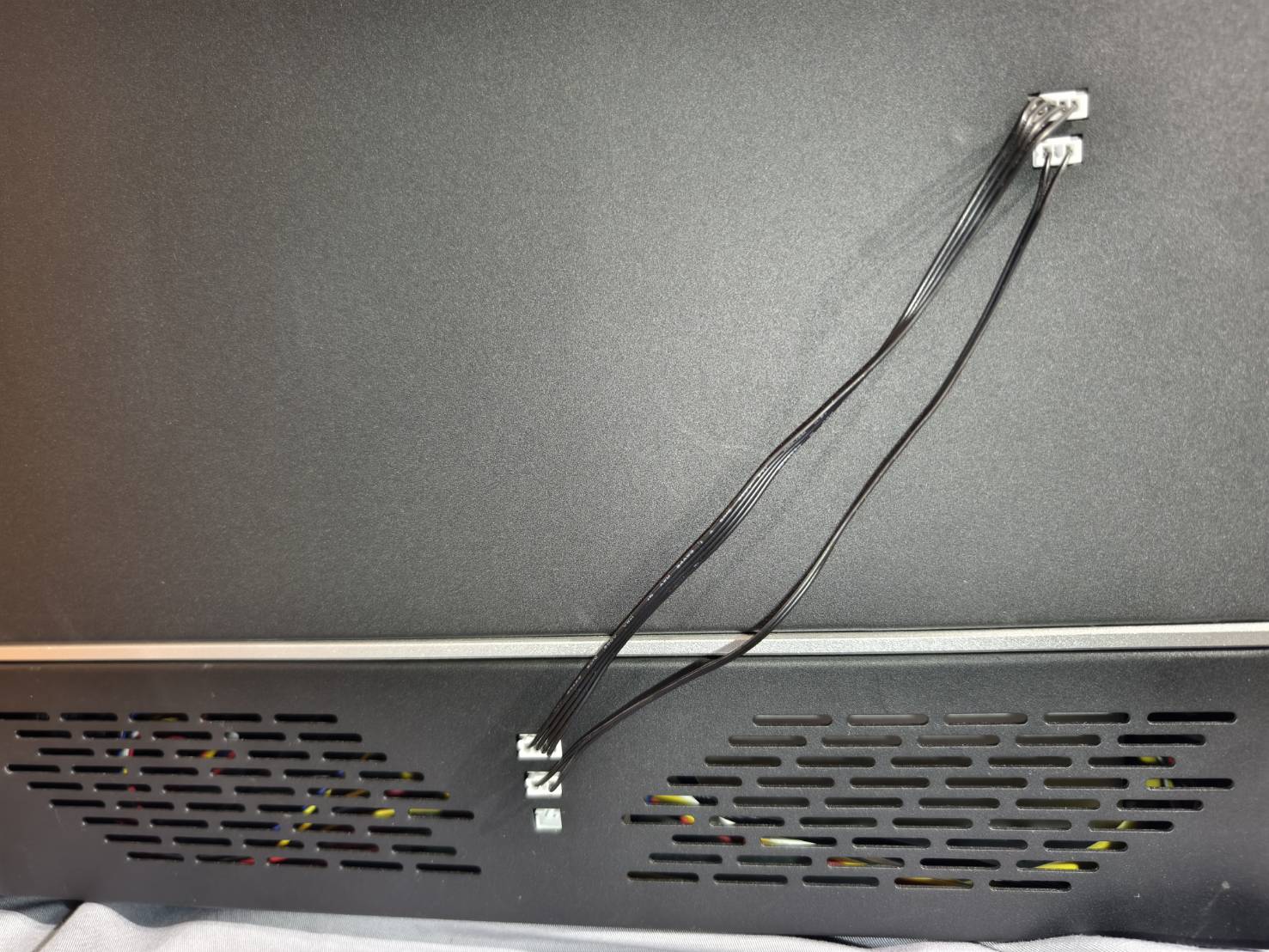

J	Kabel 1 (Dørsensorkabel)	1 stk.
K	Kabel 2 (Rotationskabel)	1 stk.
S1	T8 Torx-skrue	16 stk.	To ekstra medfølger
S2	M4*8 (3mm Hex) Fladhovedet unbrakoskrue	7 stk.	En ekstra medfølger
S3	M4*12 (3mm Hex) Fladhovedet unbrakoskrue	9 stk.	En ekstra medfølger
S4	M4*10 (3mm Hex) Forsænket unbrakoskrue	5 stk.	En ekstra medfølger
S5	M3*6 (2,5mm Hex) Cylinderhovedskrue	5 stk.	En ekstra medfølger
T1	2,5mm Unbrakonøgle	1 stk.
T2	T8 Torx-skruetrækker	1 stk.

Værktøj:

Forberedelse:
Stjerneskruetrækker

Trin 1

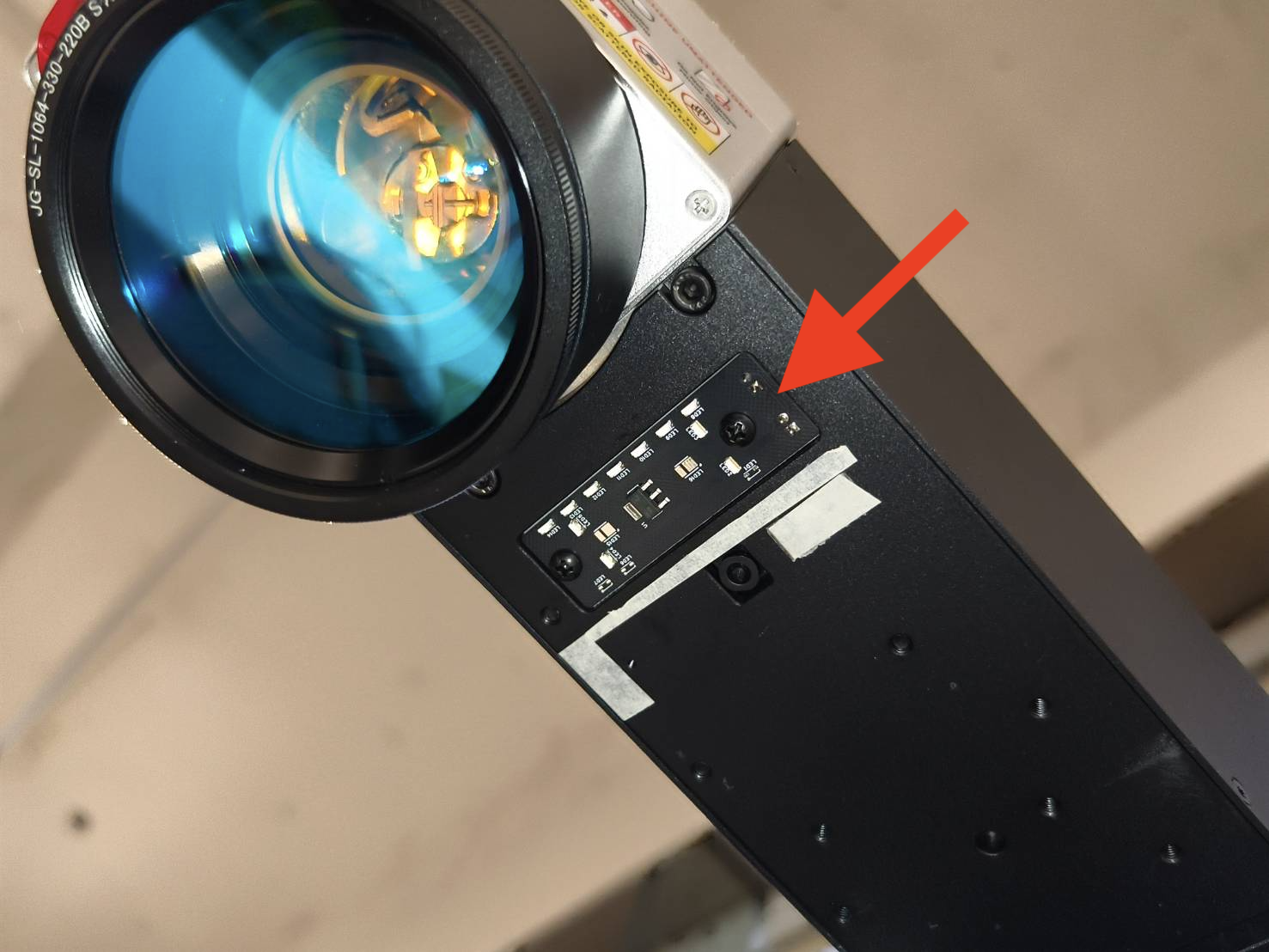

Følg vejledningen nedenfor for at udskifte kameraets LED-kort.
(Formålet er at udskifte LED-kortet med et andet for at undgå overeksponering ved installation af den manuelle dør.)
Promark - Udskiftning af kamera-LED-kort

Trin 2

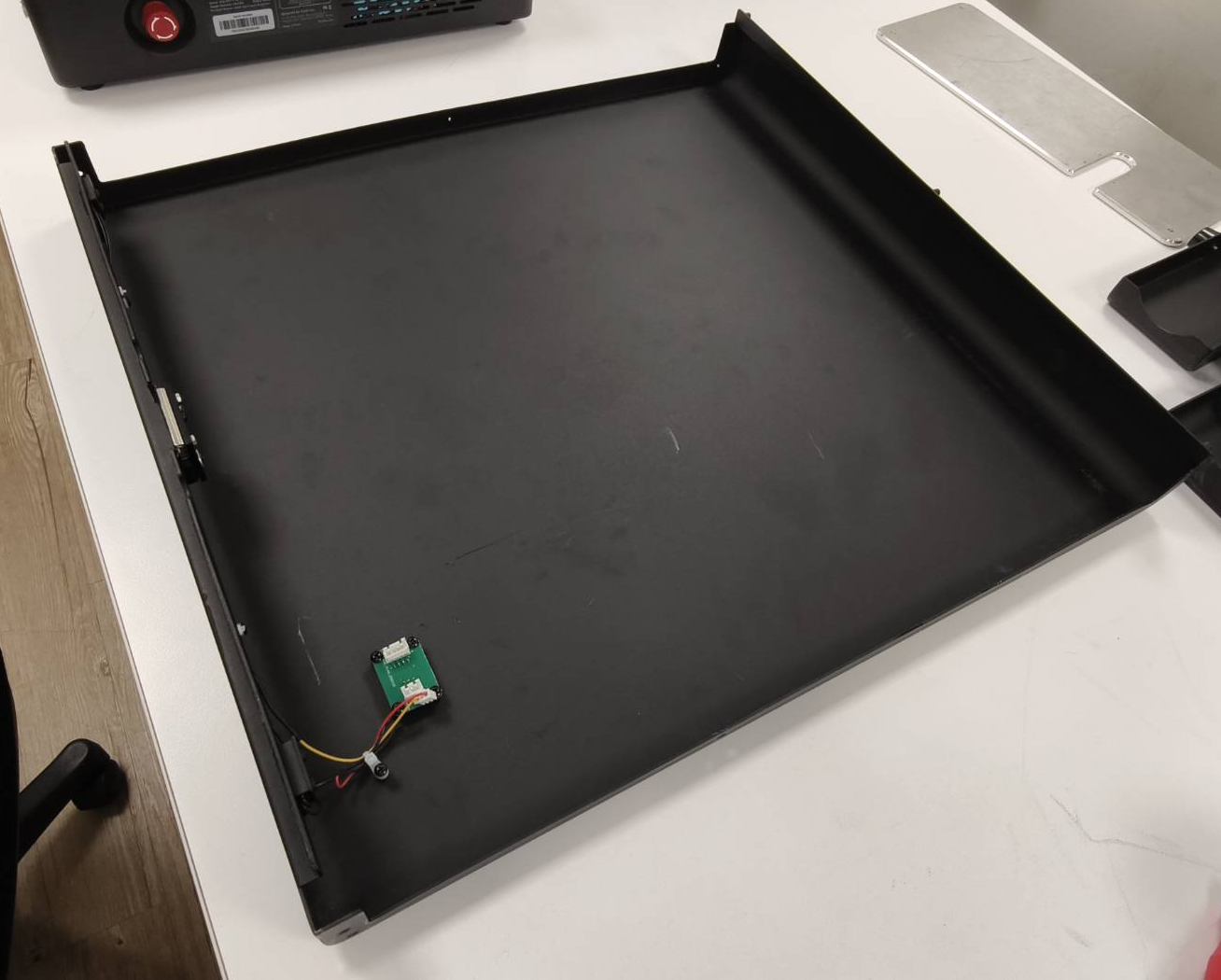

Find venstre sidepanel (A), det med det lille printkort, og læg det fladt på bordet med printkort-siden opad, som vist på billedet.

Trin 3

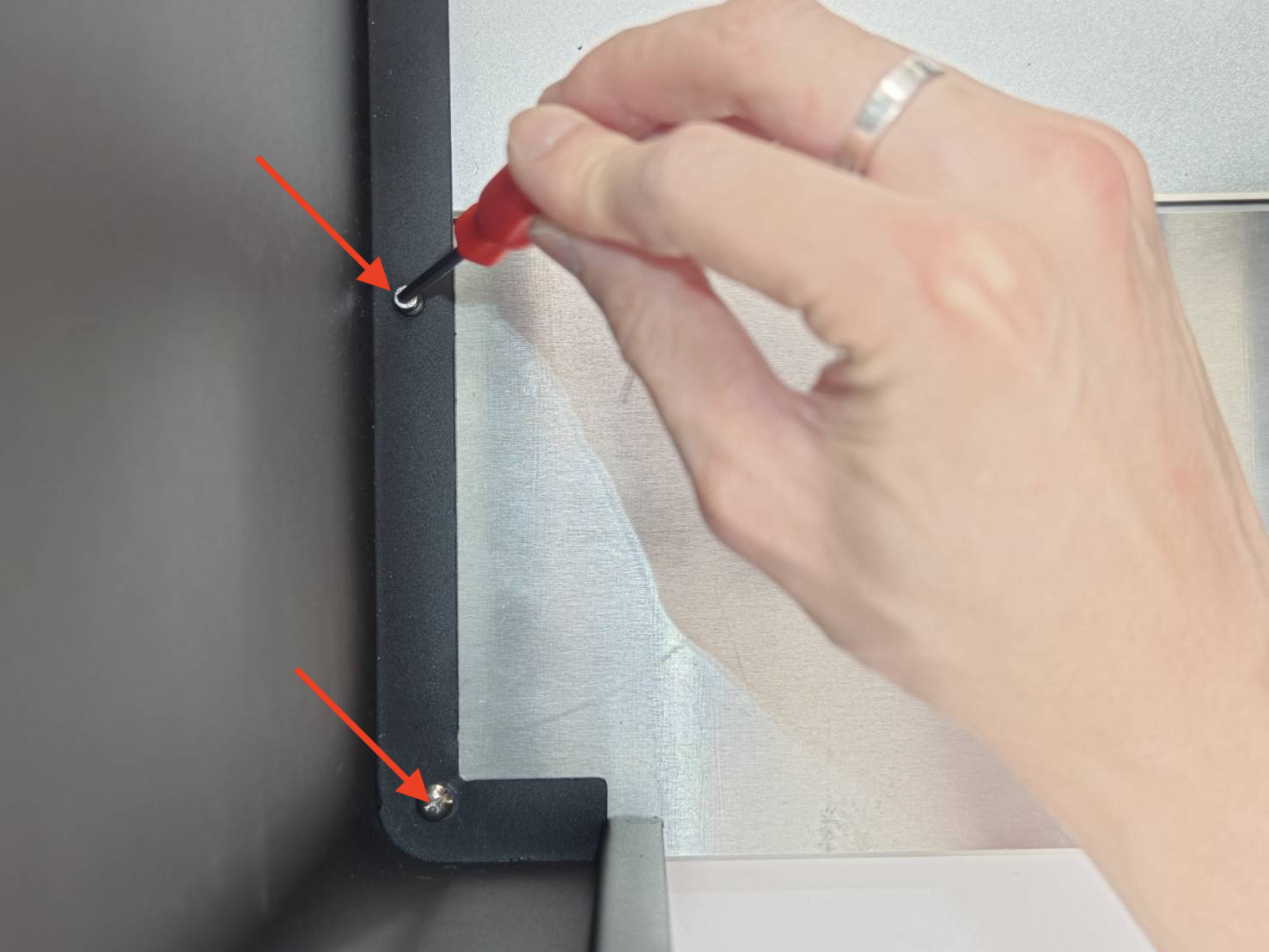

Find tværstangen (C), og fastgør den med 2 stk. T8-skruer (S1).

Trin 4

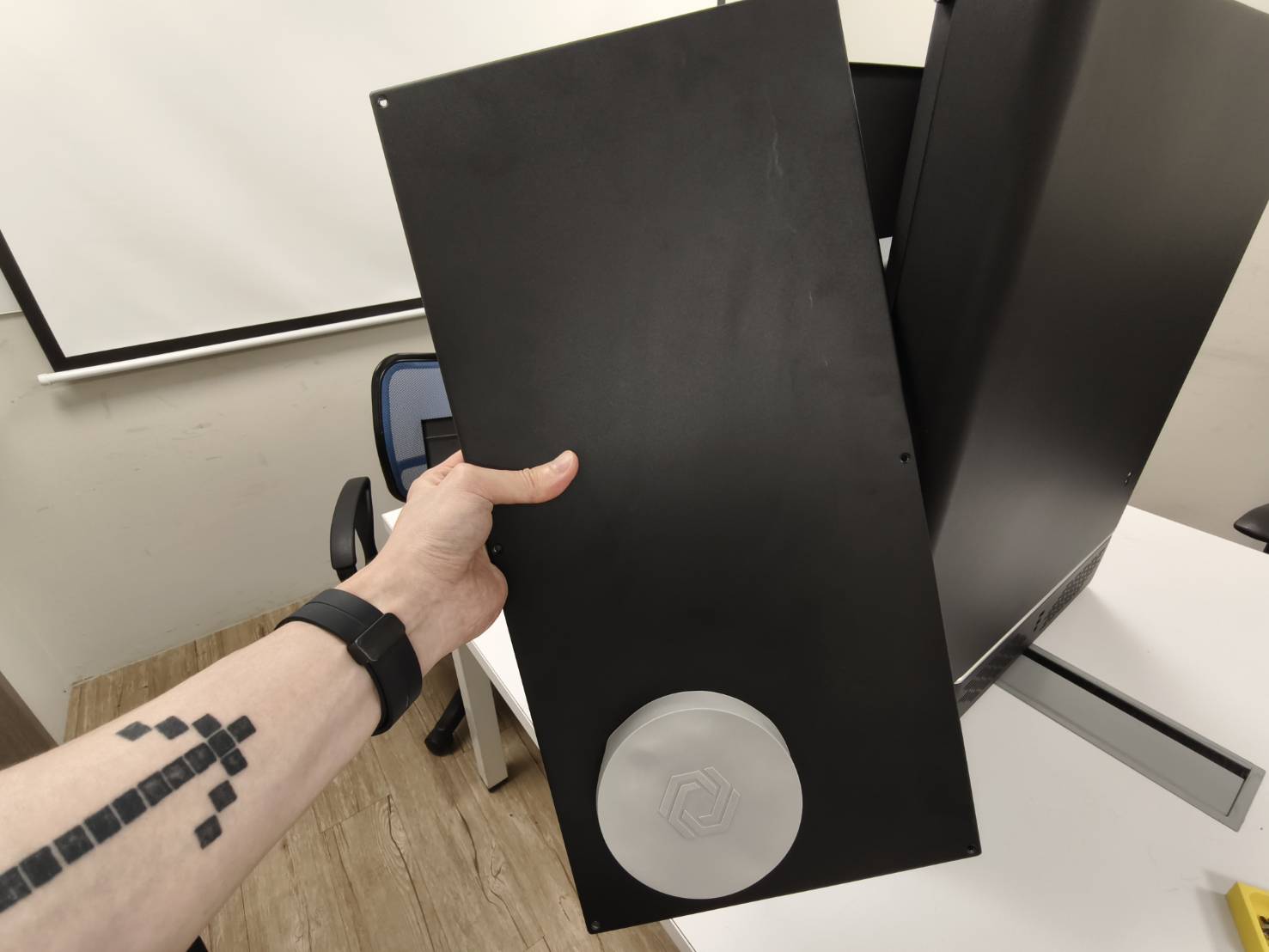

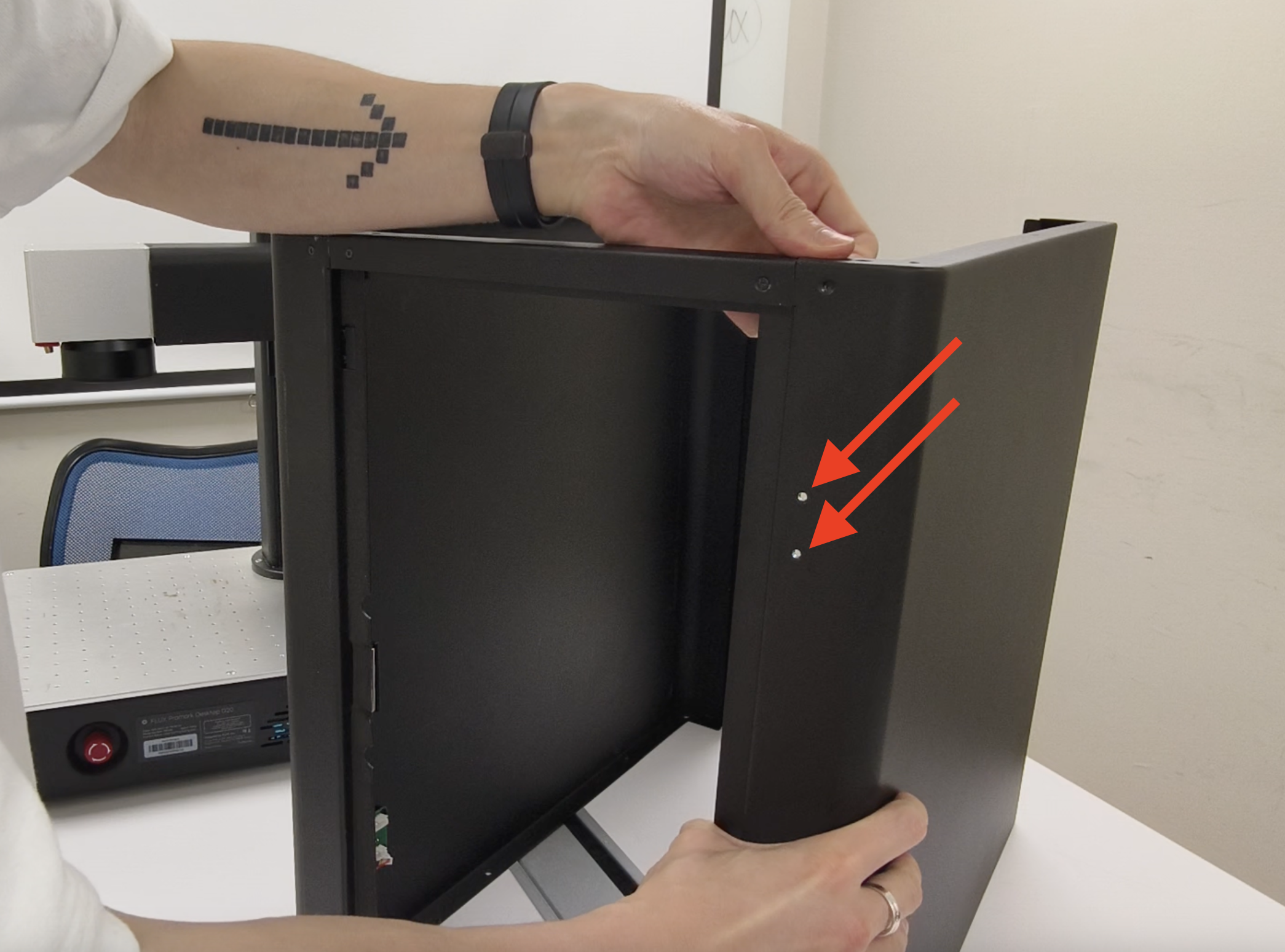

Rejs venstre sidepanel op og find højre sidepanel (B).

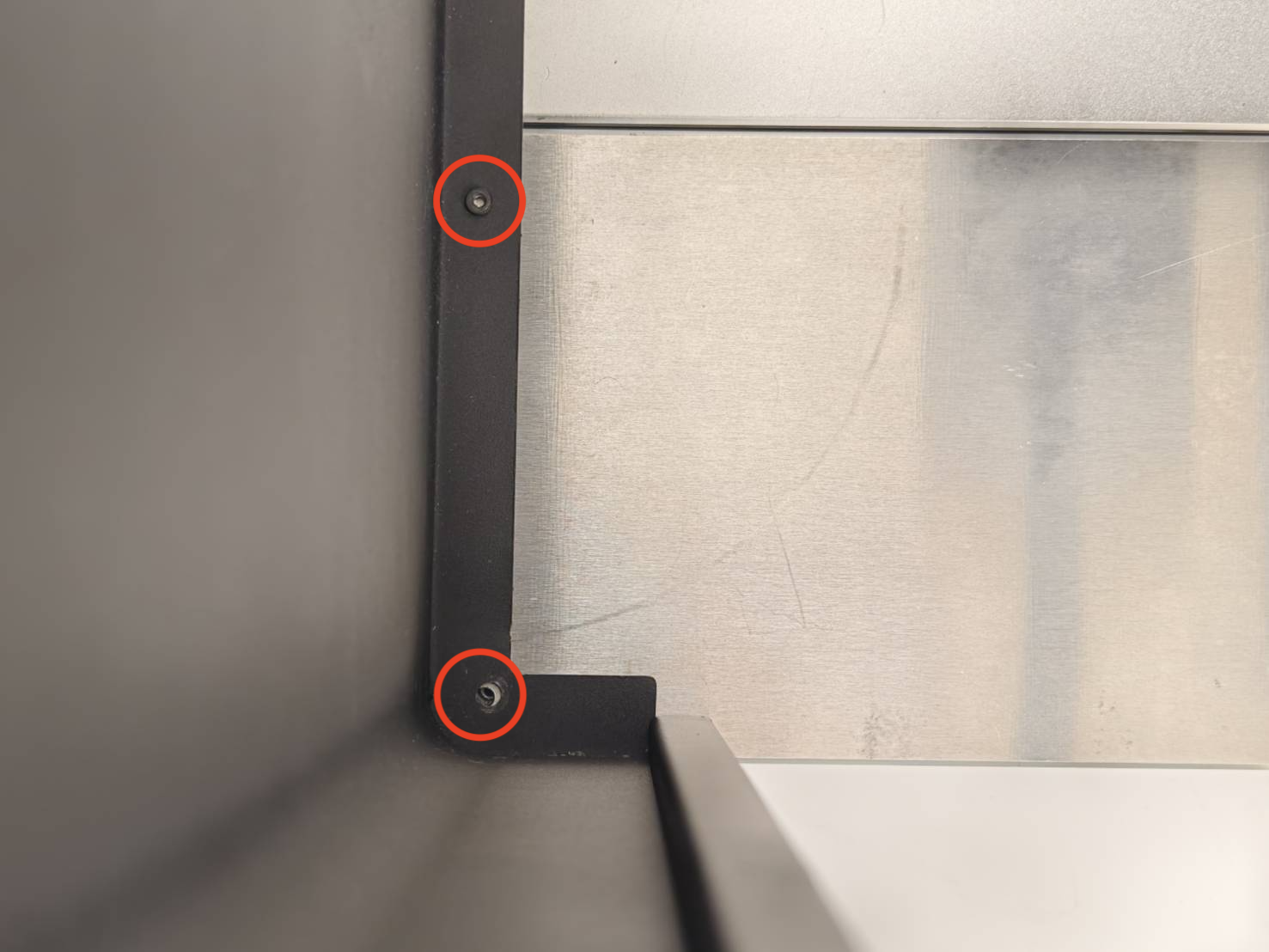

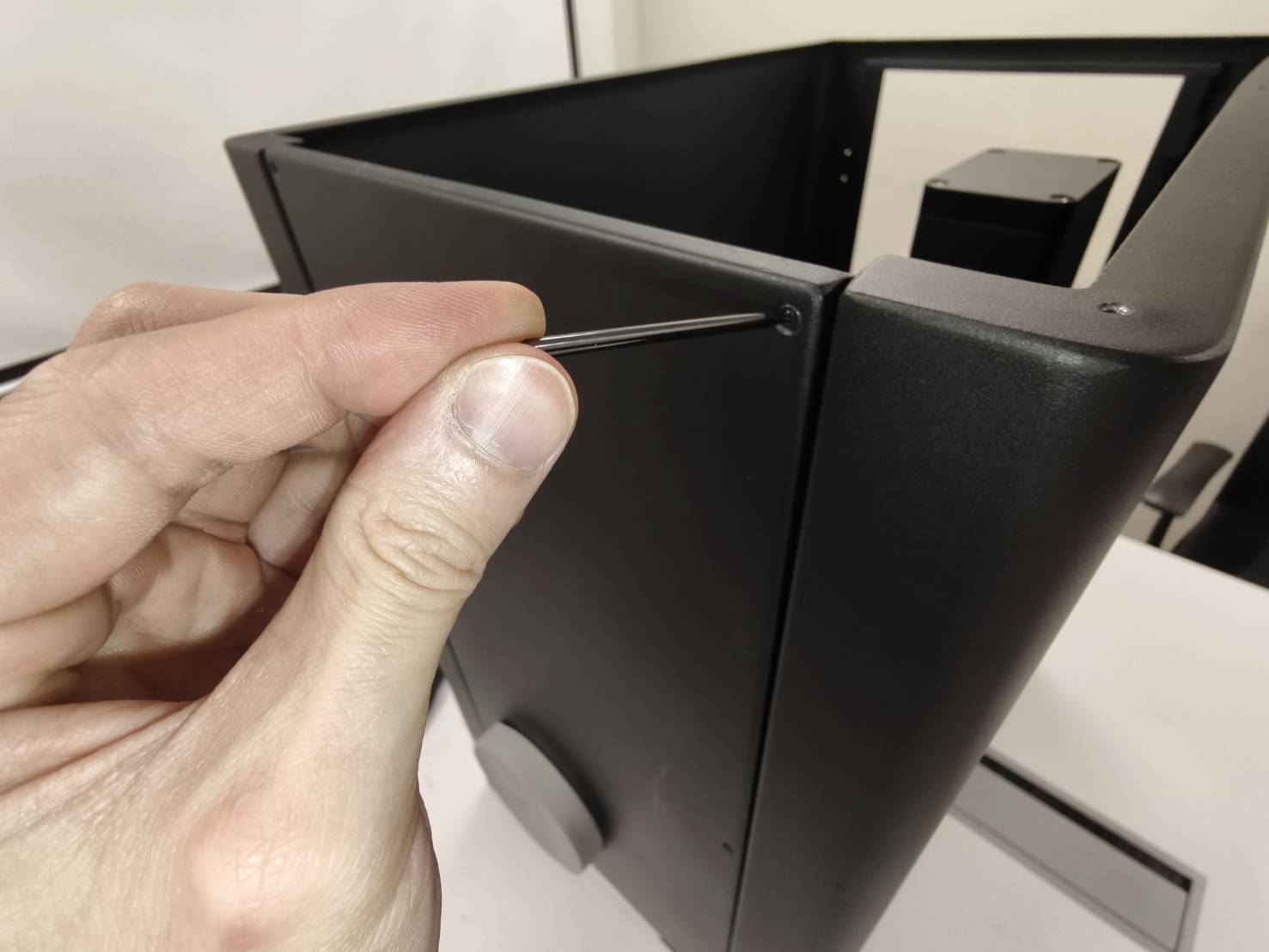

Fastgør højre sidepanel til tværstangen og sikr det med T8-skruer (S1) x 2 stk.
(Bemærk: Sørg for, at skruehullerne på højre sidepanel vender fremad.)

Trin 5

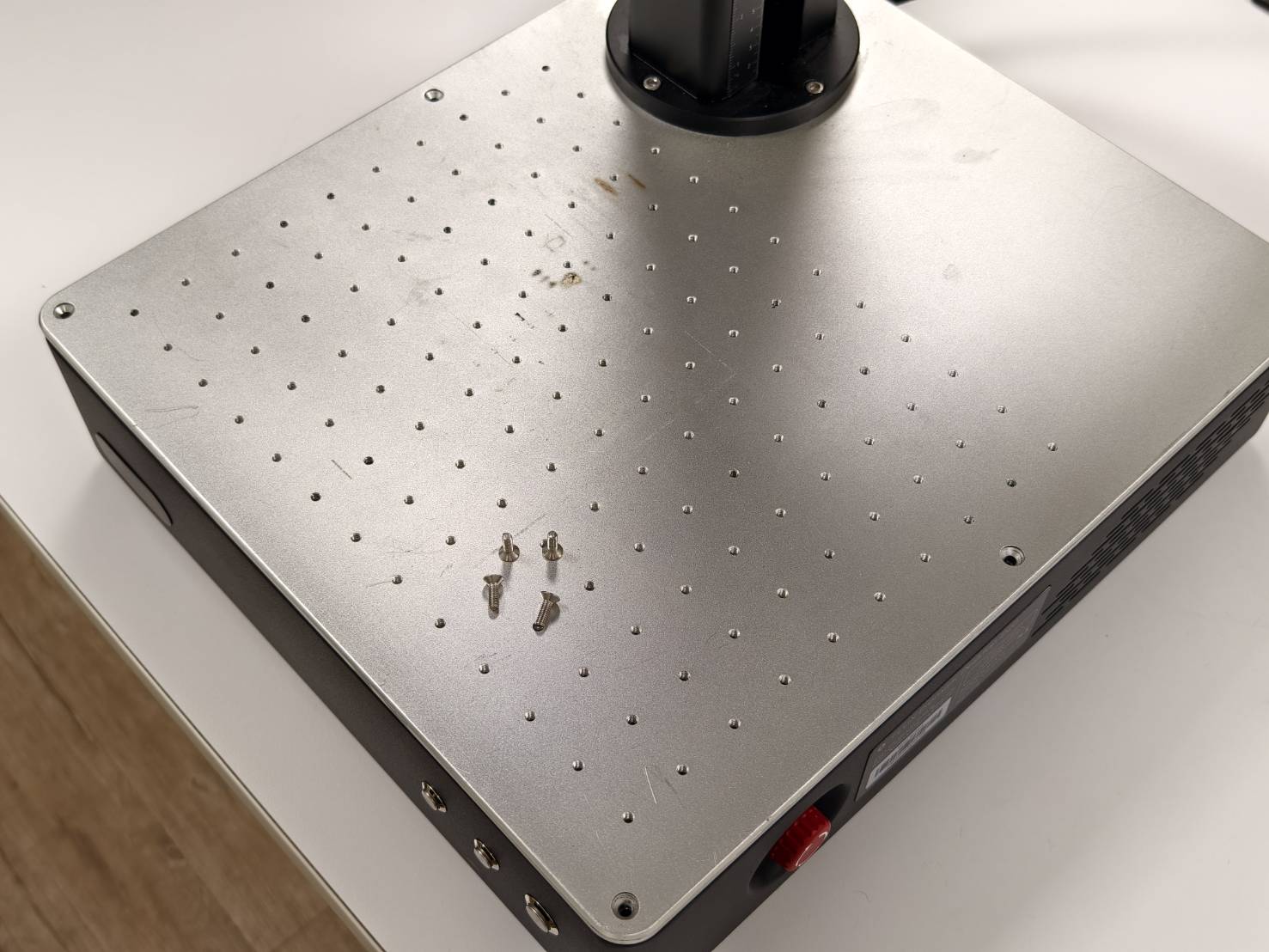

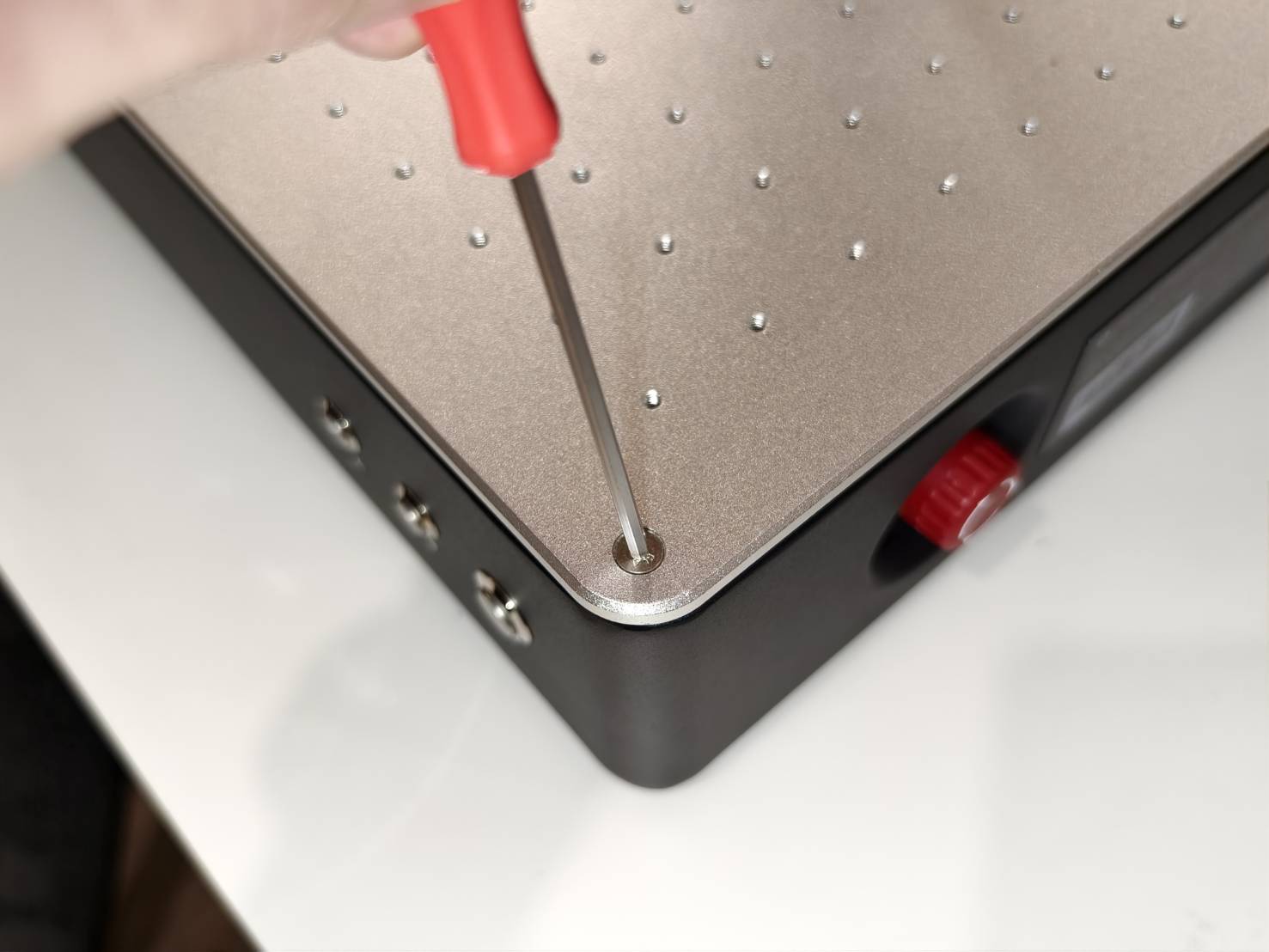

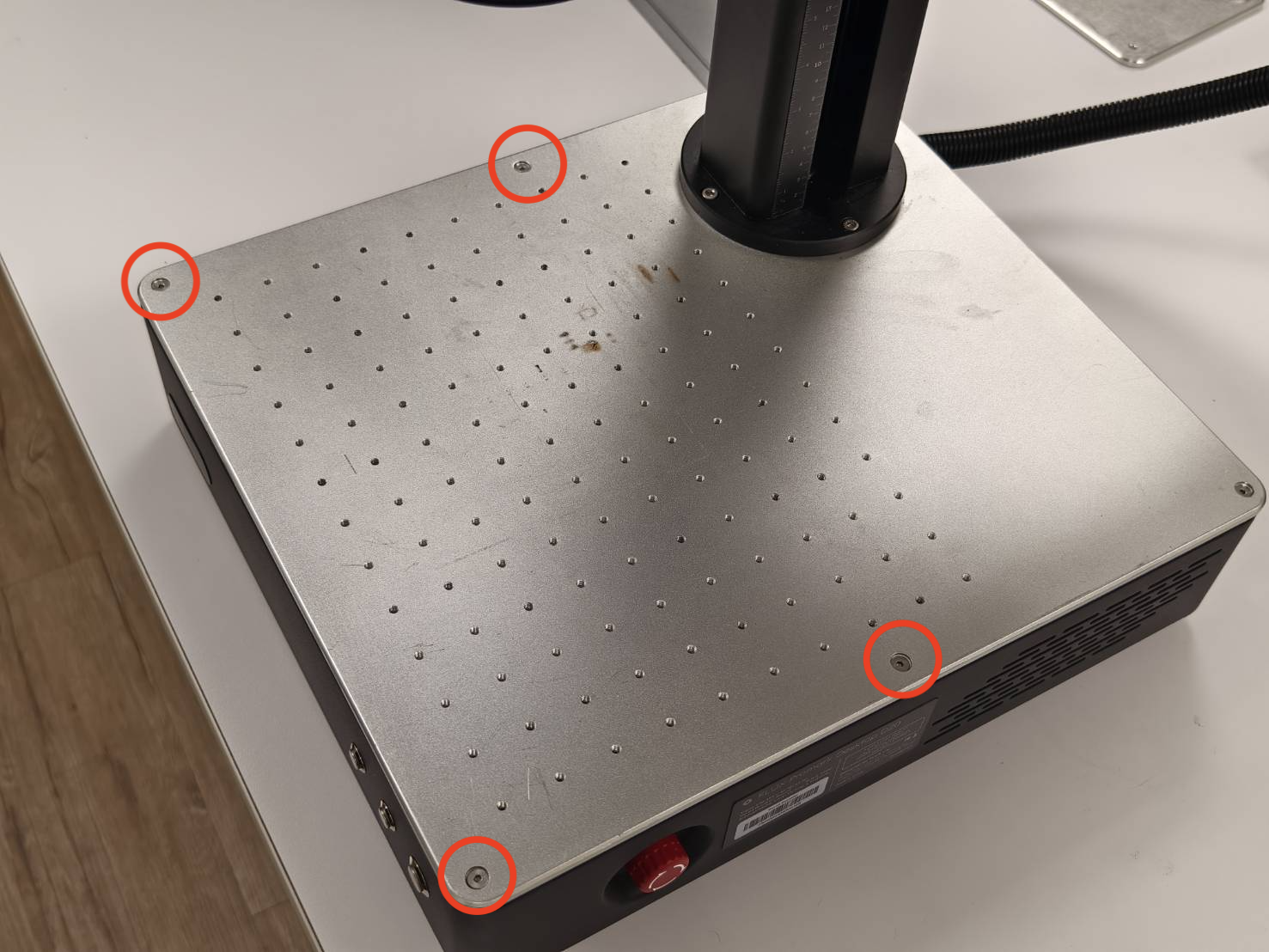

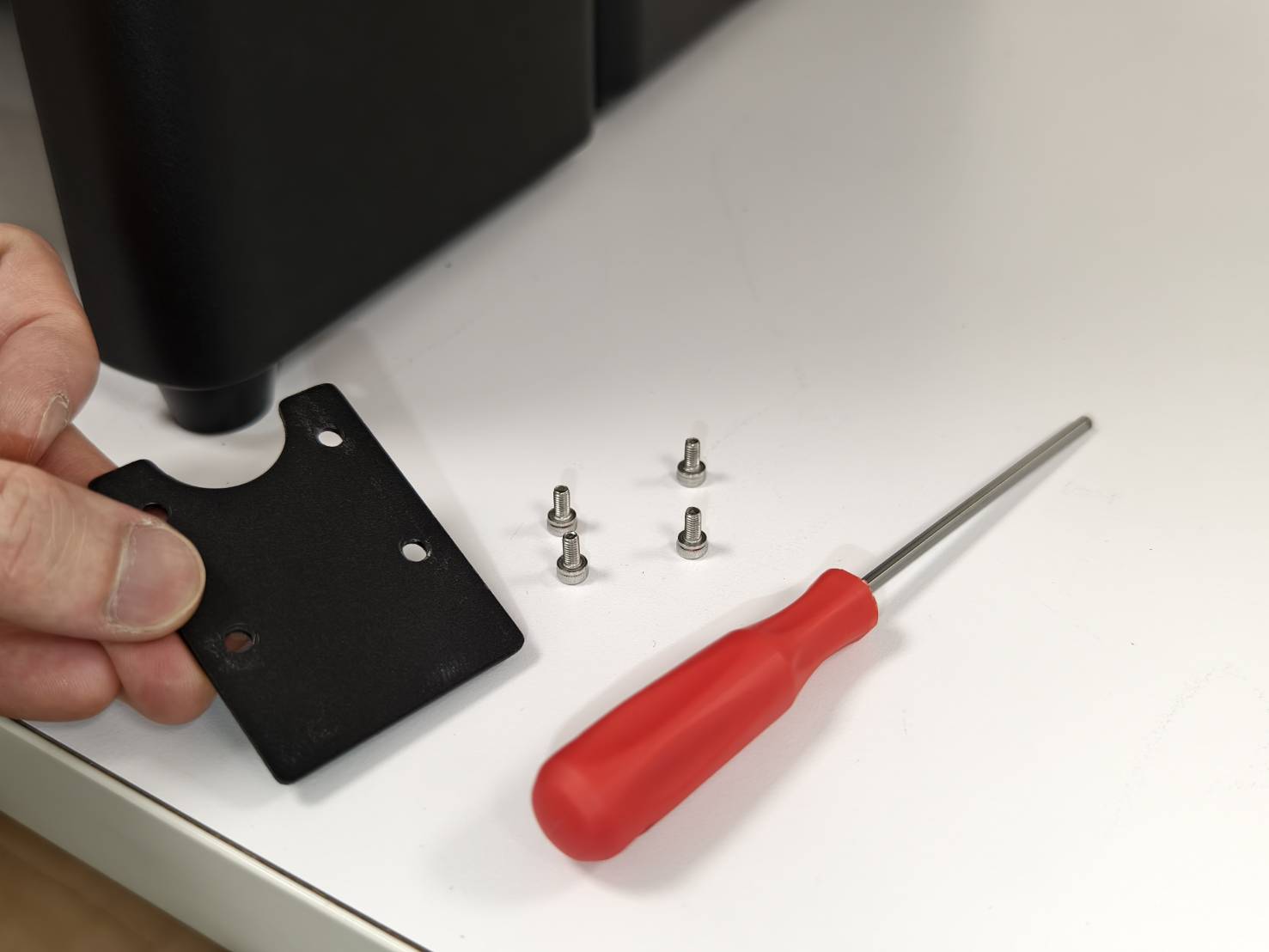

Fjern de fire skruer fra maskinens hoveddel. (2,5mm unbrako x 4 stk.)

Trin 6

Placer de samlede venstre og højre sidepaneler direkte på maskinen med den vandrette stang forrest.

Trin 7

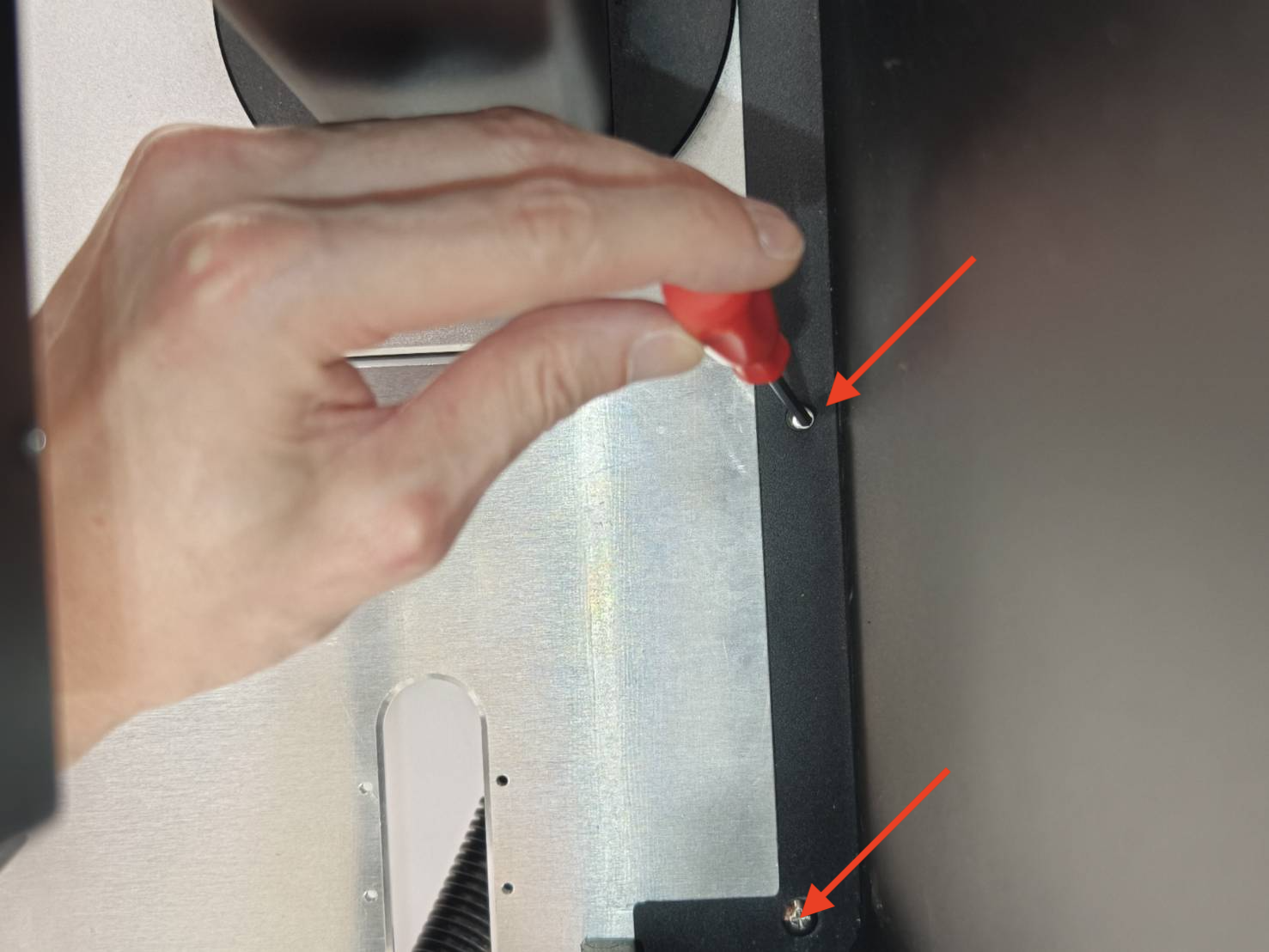

Monter den nederste vandrette stang (C). Brug 4 stk. T8-skruer (S1) til at fastgøre den, to på hver side.

Trin 8

Skub hele kabinettet bagud og juster det med kanten af maskinens arbejdsplatform.

Trin 9

Fastspænd de fire skruer på platformen, to på hver side.

[S3] [M4*12 (3mm) fladhovedet unbrakoskruer x 4 stk.]

(Bemærk venligst, at videoen kun er en demonstration. Dine skruer kan være anderledes.)

Trin 10

Vend maskinen om eller gå om bag maskinen.
Placer eller indsæt det sølvfarvede bagpanel (G) og bagfoden (F) i bunden af maskinen.

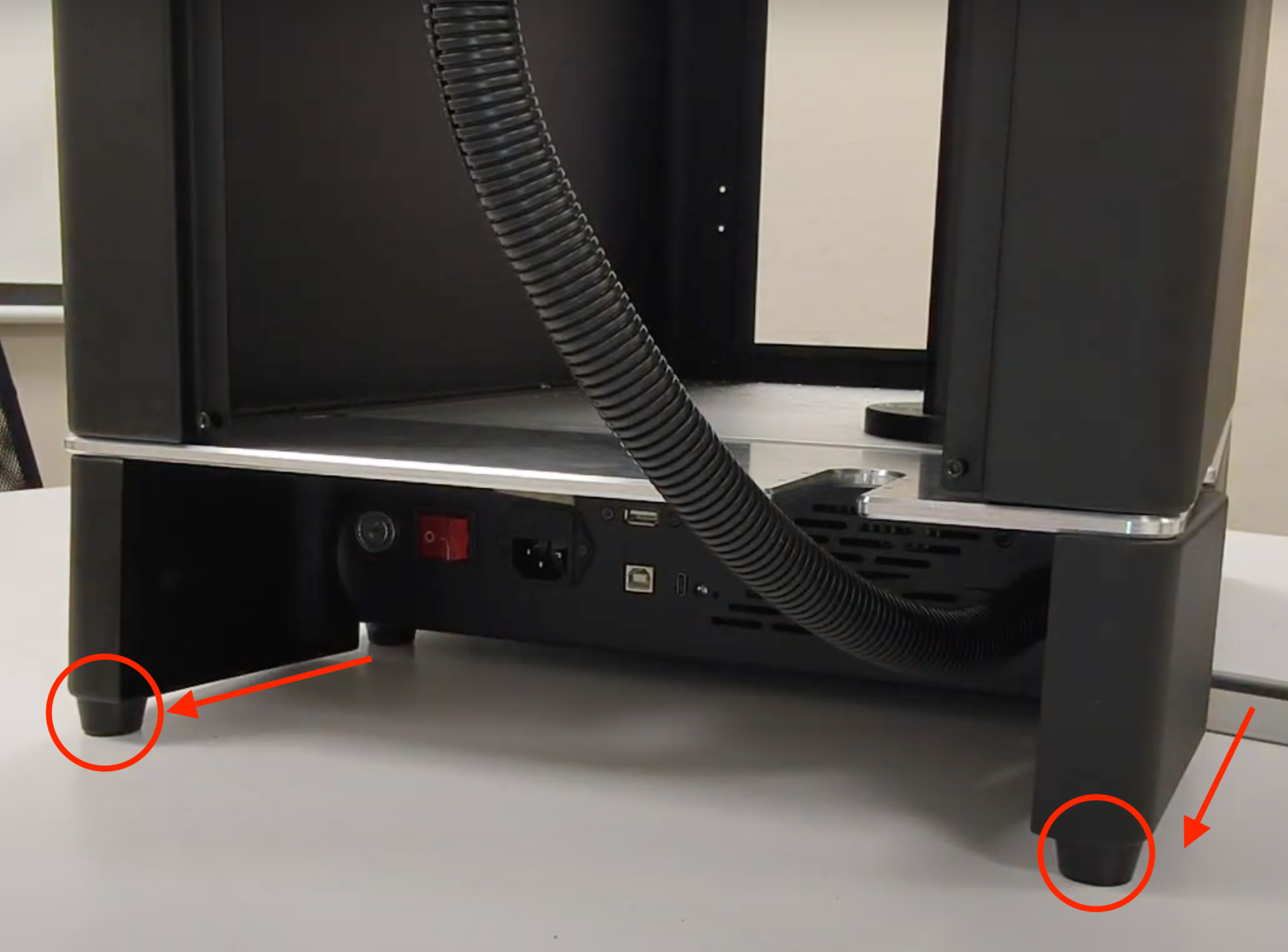

⚠︎ Bemærk: Fodpuderne på den bageste trimfod (F) skal placeres på maskinens bagside. Screenshot 2025-07-09 at 5.50.33 PM.png

Trin 11

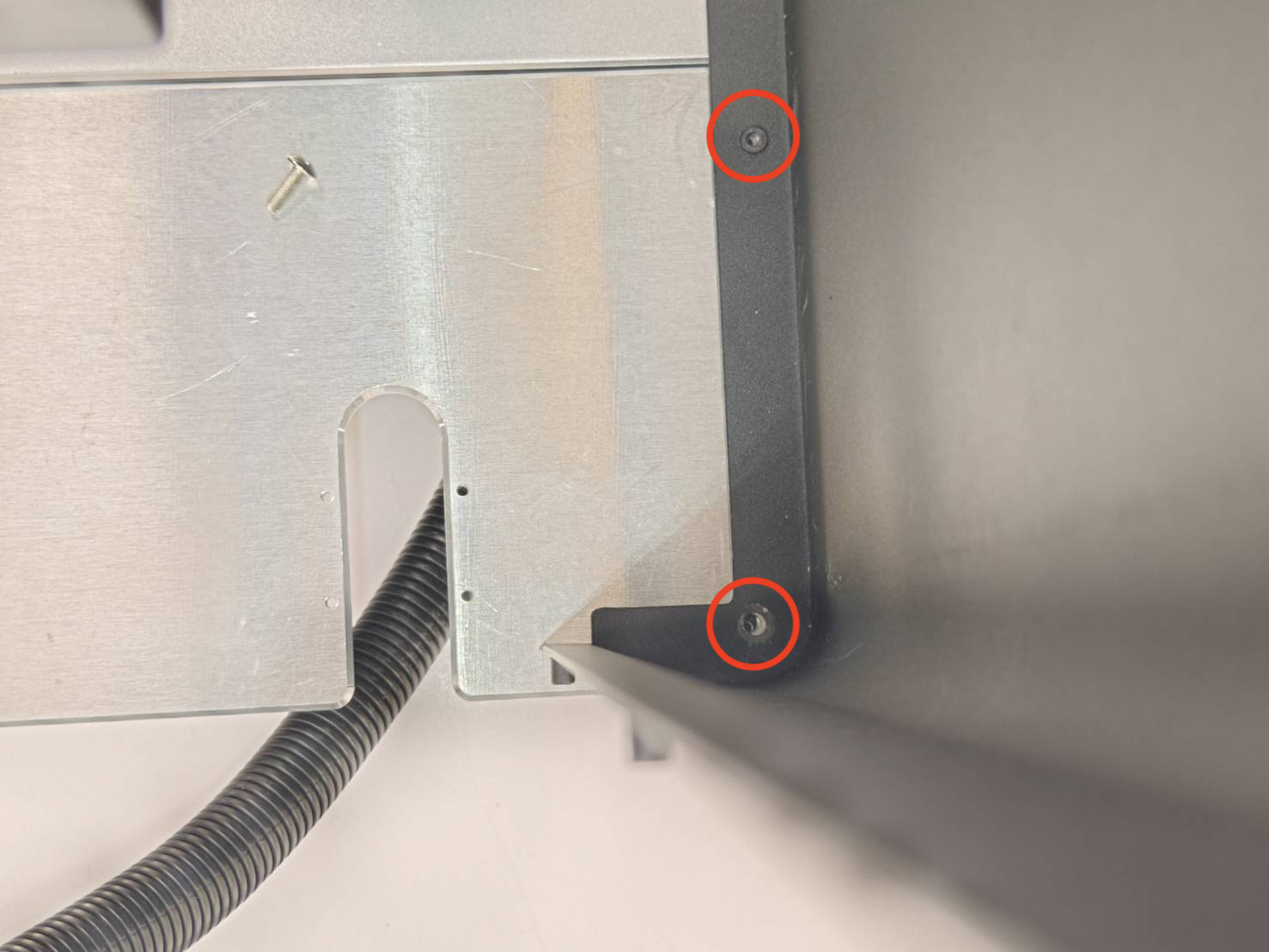

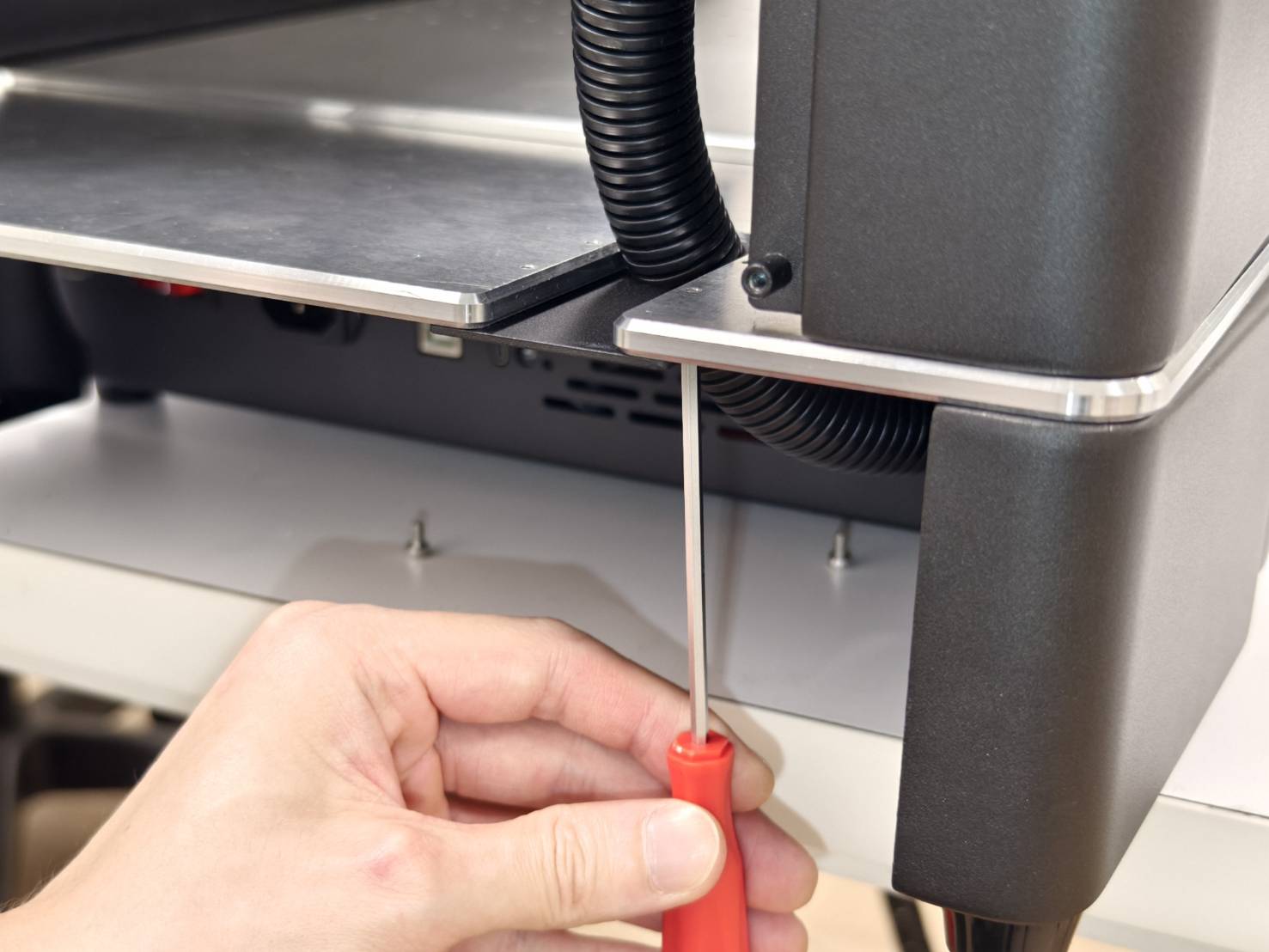

Fastspænd fire skruer, to på hver side.
(Sørg for, at det sølvfarvede bagpanel og bagfoden er fastgjort sammen. Hvis skruerne ikke kan strammes, kan det være nødvendigt at justere positionen af det sølvfarvede panel eller bagfoden.)
[S3] [M4*12 (3mm) fladhovedet unbrakoskruer x 4 stk.]
