Beskrivelse

Denne artikel indeholder en trinvis vejledning til installation af beamo II Forlængerbase-tilbehøret.
Følg venligst nedenstående instruktioner for installationsprocessen.

Oplysningerne om materialehøjde til placering på Forlængerbase er som følger:

Uden Honeycomb
Rille 1	23 ~ 50 mm
Rille 2	51 ~ 58 mm
Rille 3	81 ~ 110 mm
Rille 4	111 ~ 140 mm
Uden skuffe	141 ~ 155 mm

Med honeycomb
Rille 1	0 ~ 27 mm
Rille 2	28 ~ 57 mm
Rille 3	58 ~ 87 mm
Rille 4	88 ~ 117 mm
Uden skuffe	118 ~ 132 mm

Udpakning:

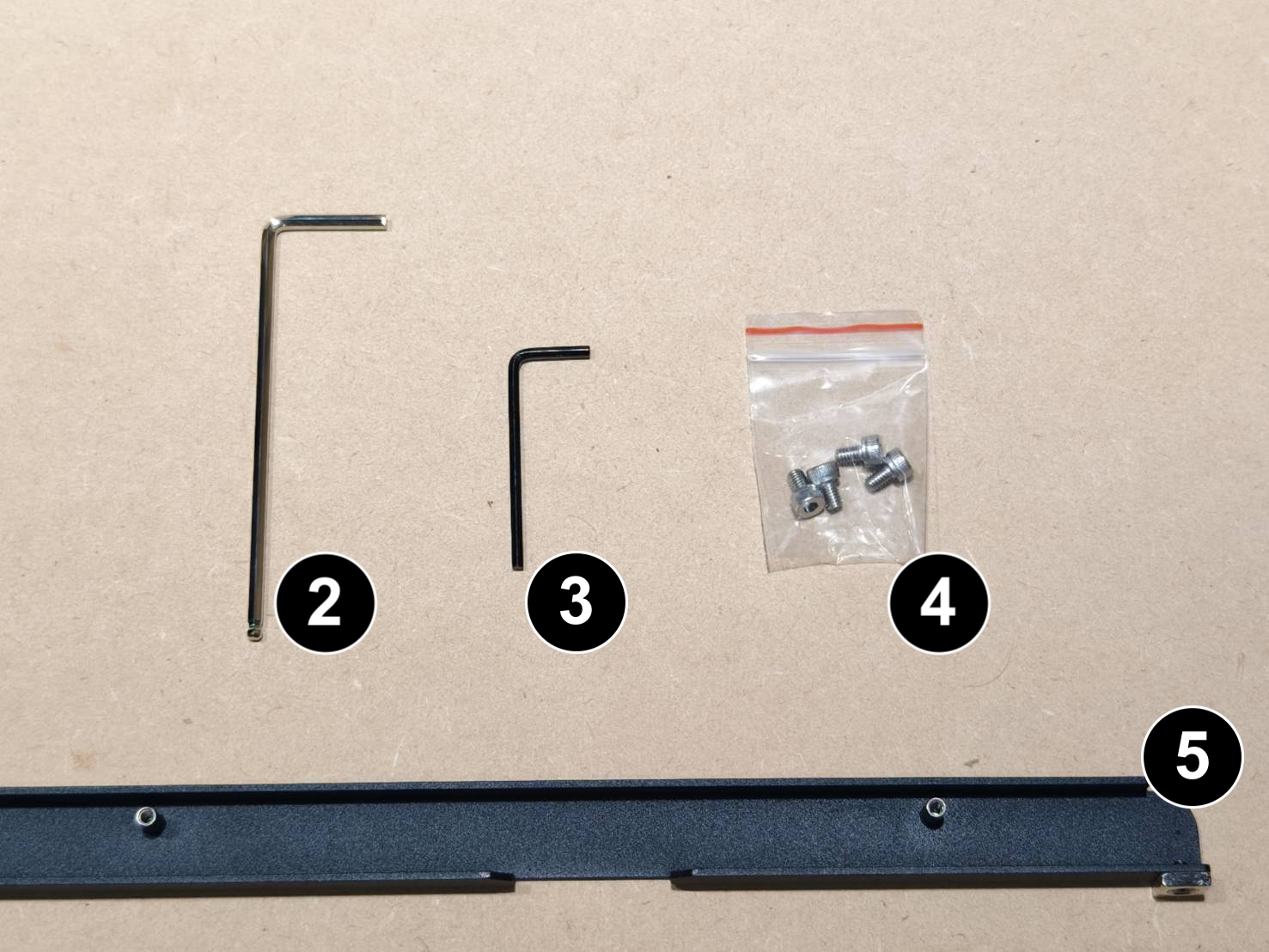

#	Genstand	Antal

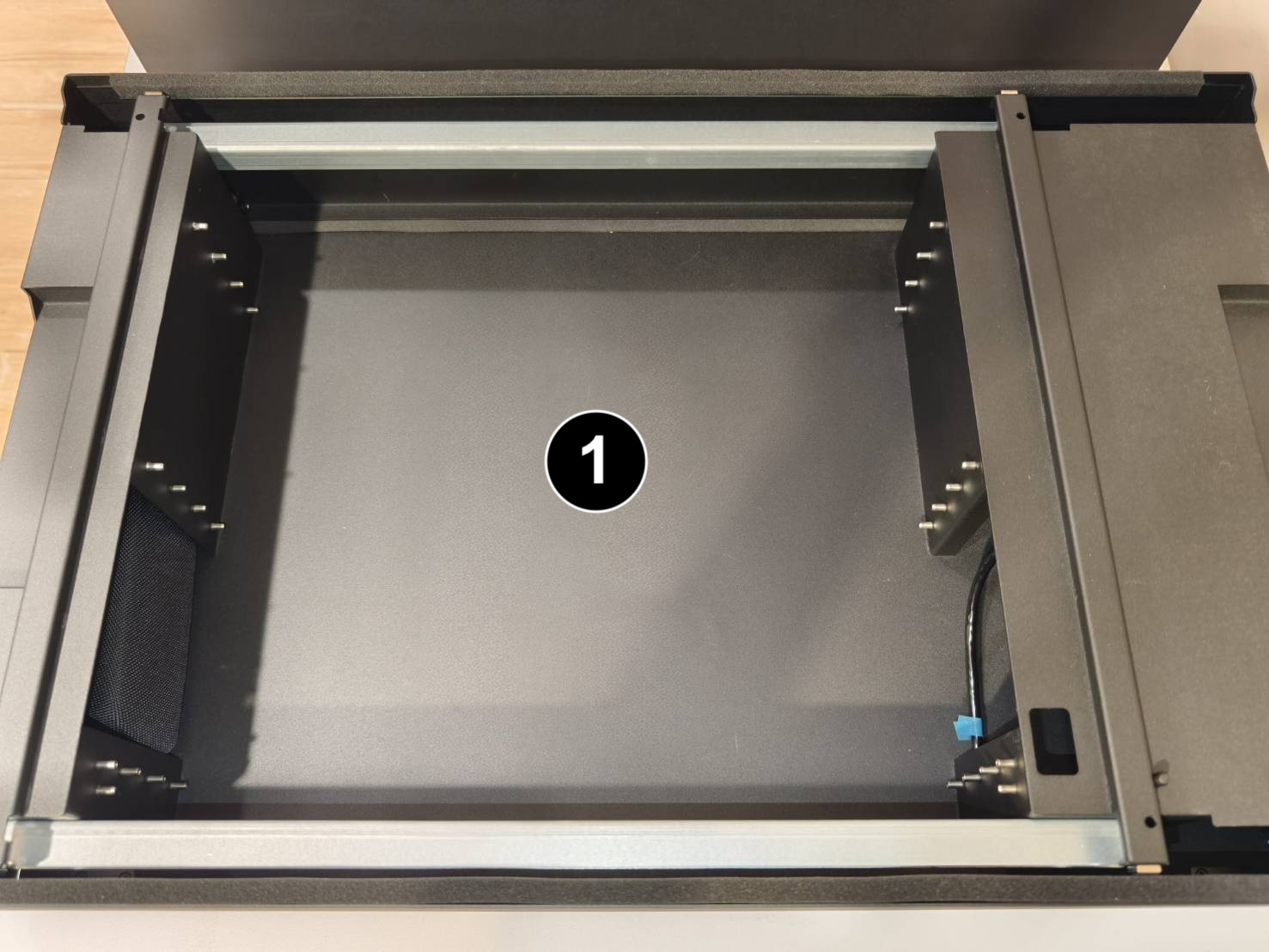

1	Forlængerbase	1 stk.
2	3 mm unbrakonøgle	2 stk.
3	2,5 mm unbrakonøgle	1 stk.
4	Sekskantskruer	4 stk.
5	Skuffehåndtag	1 stk.

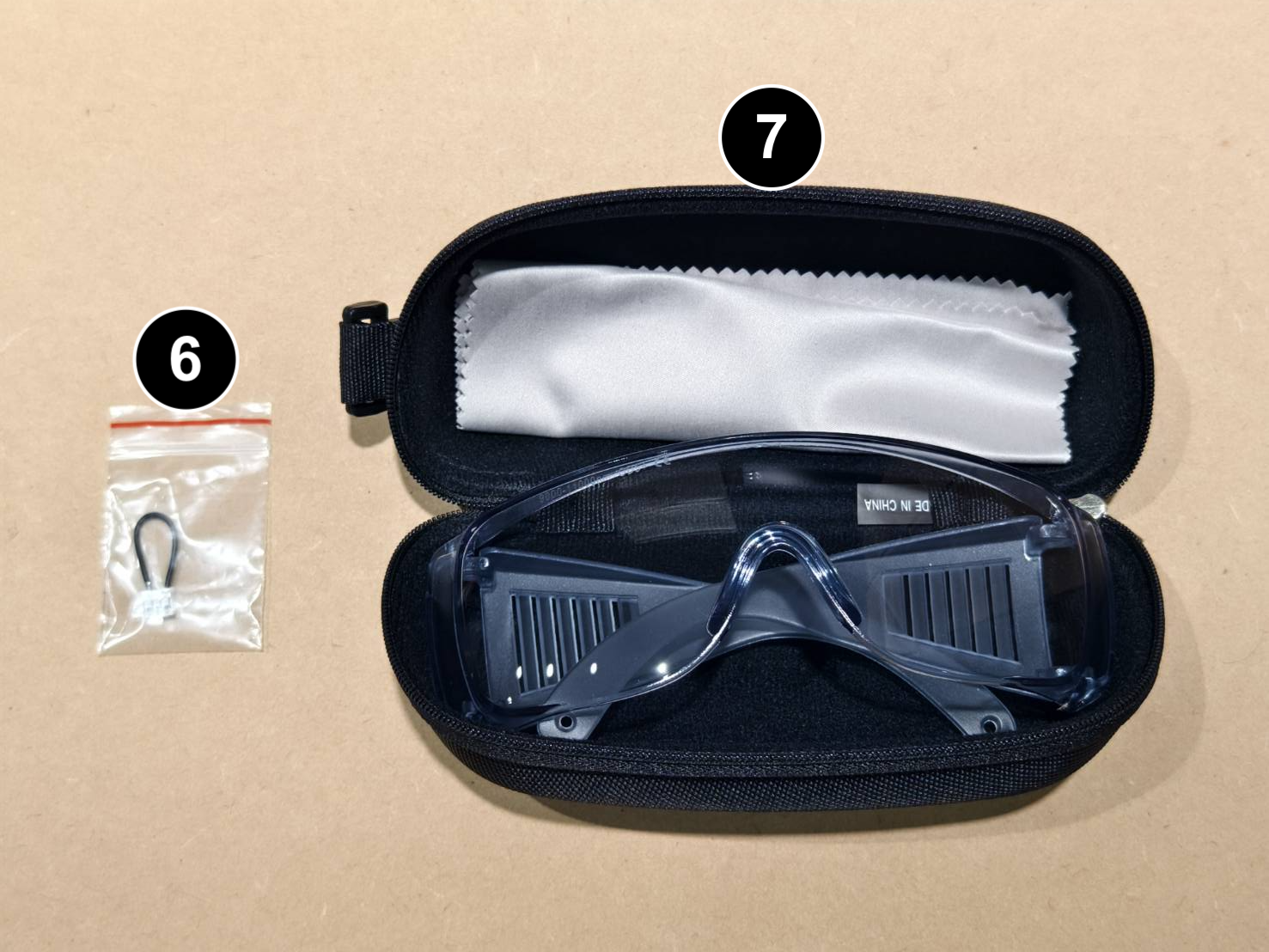

6	Jumper (Denne bruges til auto-feeder-tilbehøret eller enhver anvendelse, der kræver åbning af for- og bagdækslerne på forlængerbasen.)	1 stk.
7	Sikkerhedsbriller	1 stk.

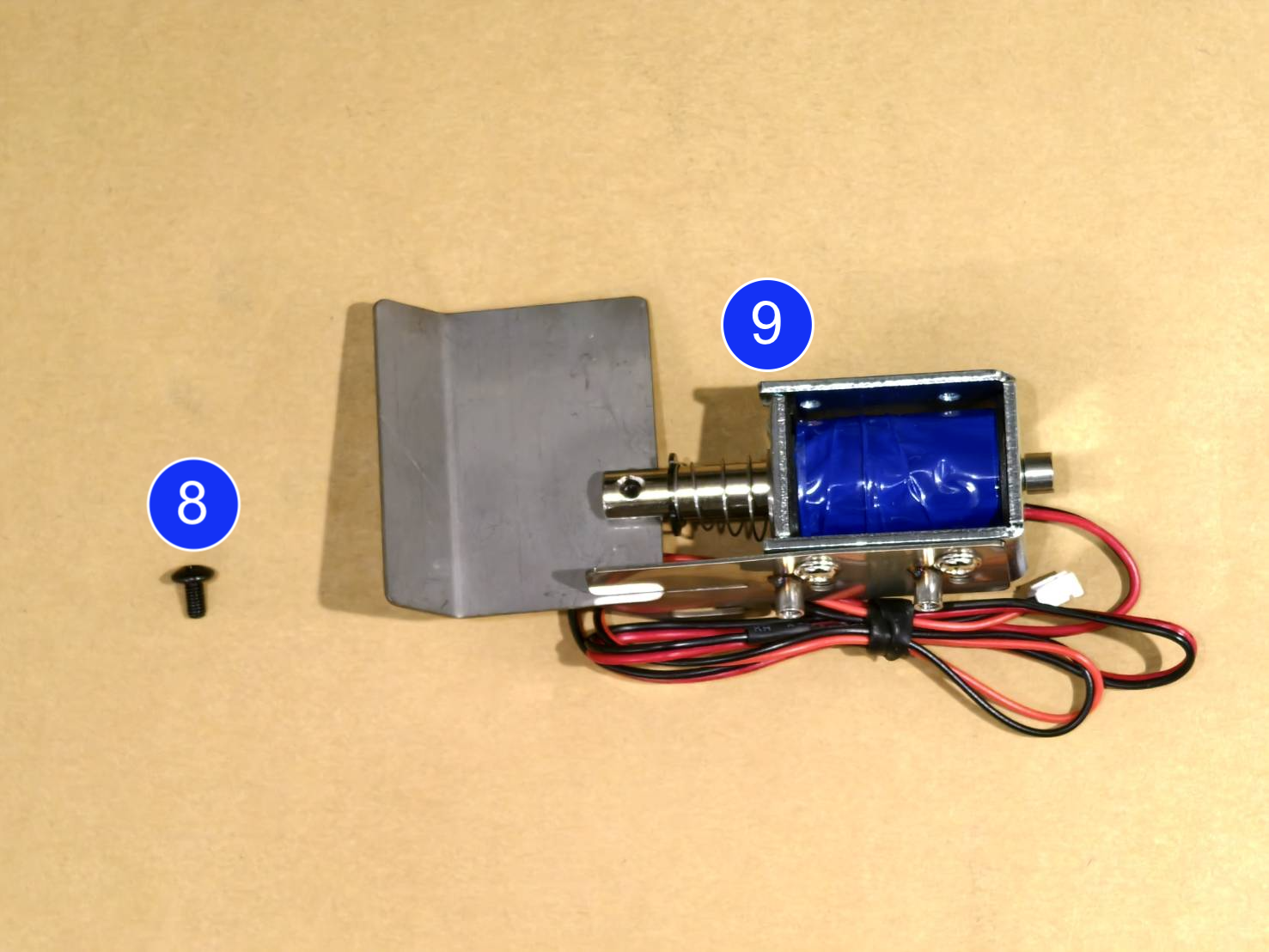

8	Krydsskrue (Til lande/regioner, der kræver sikkerhedskontrol for klasse 4-laser)	1 stk.
9	Laserlukke-tilbehør (Til lande/regioner, der kræver sikkerhedskontrol for klasse 4-laser)	1 stk.

Værktøj

#	Genstand	Antal

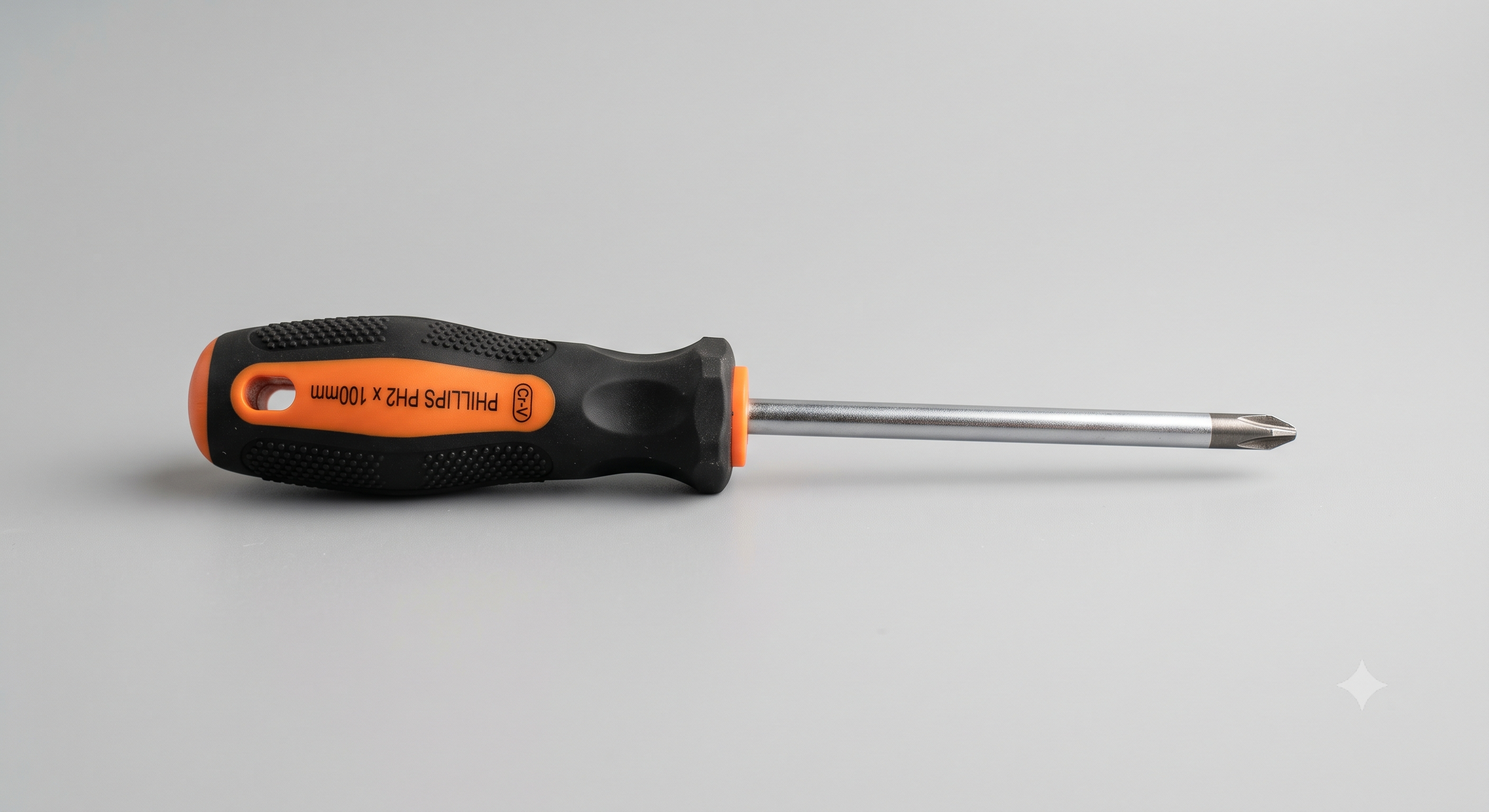

1	Krydsskruetrækker (Valgfri til brug af laserlukke)	1 stk.

Trin 1

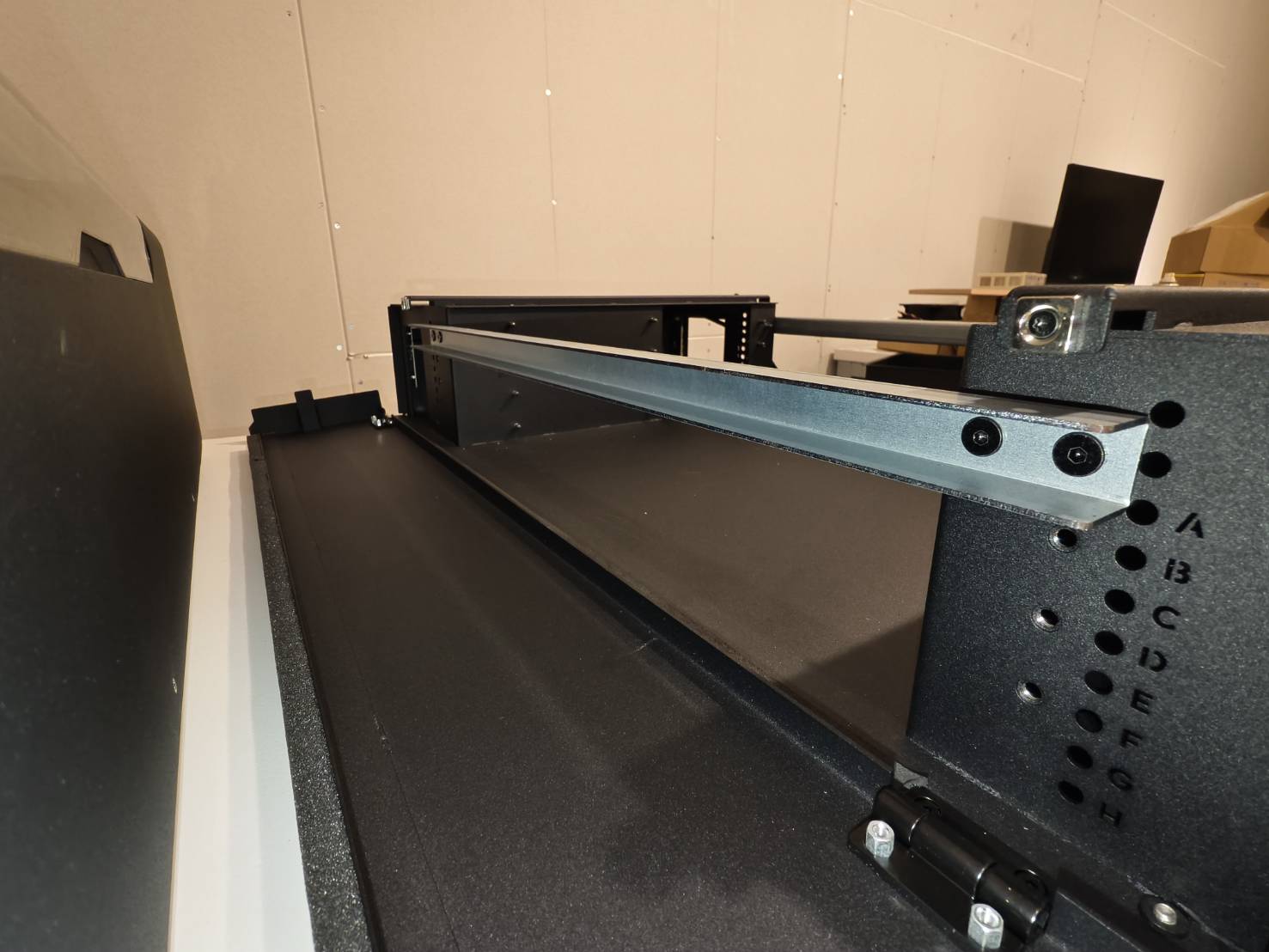

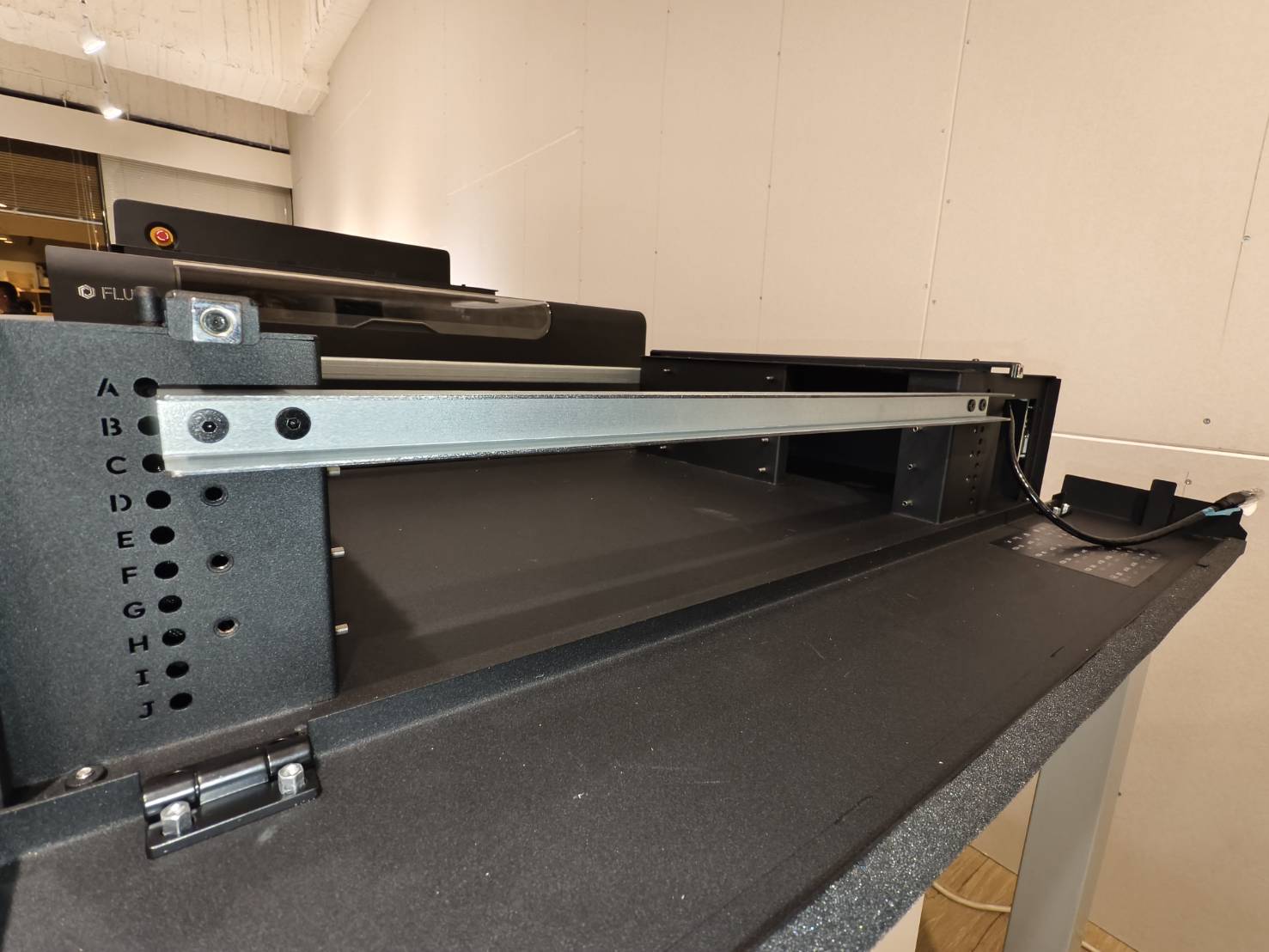

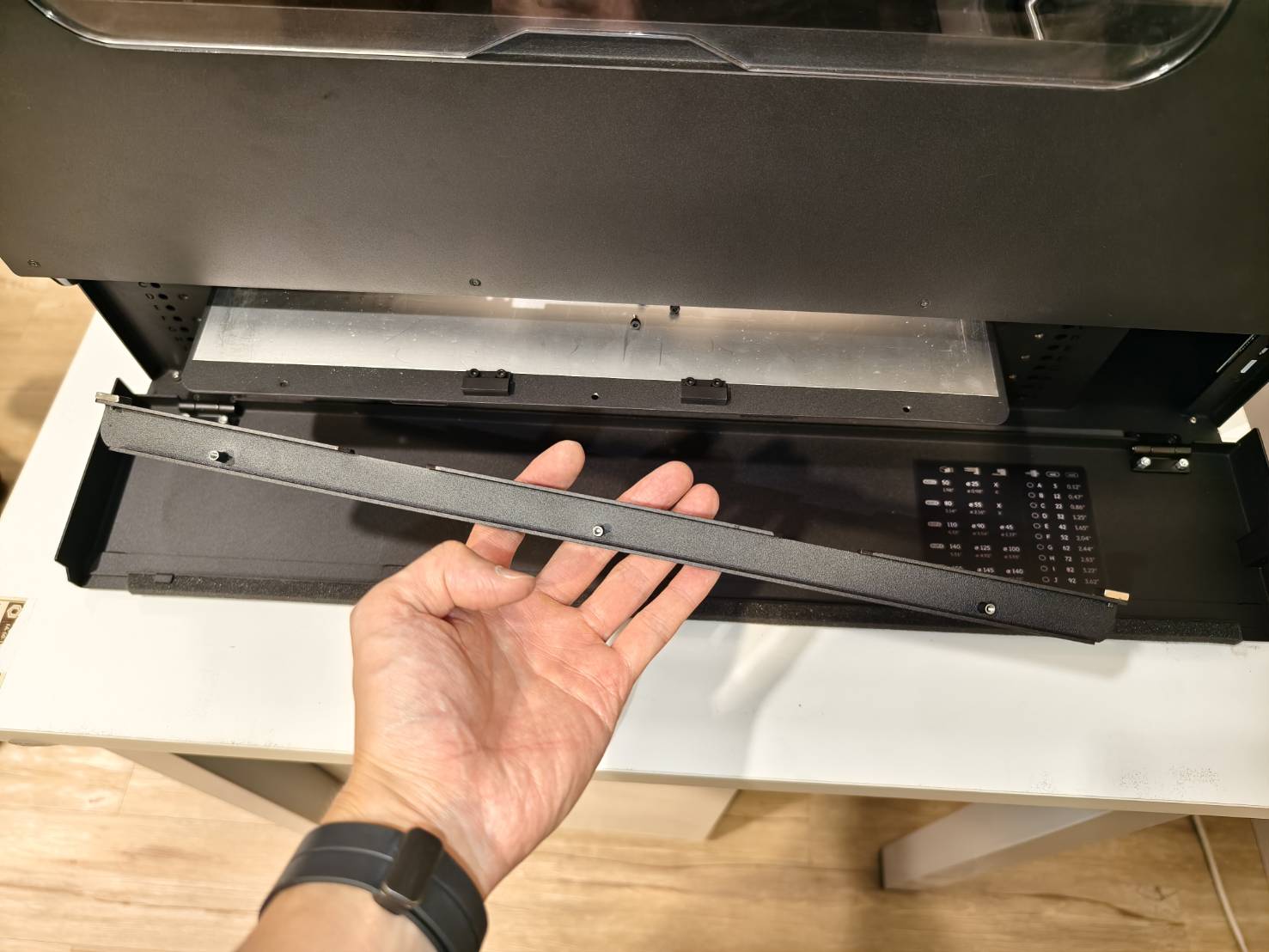

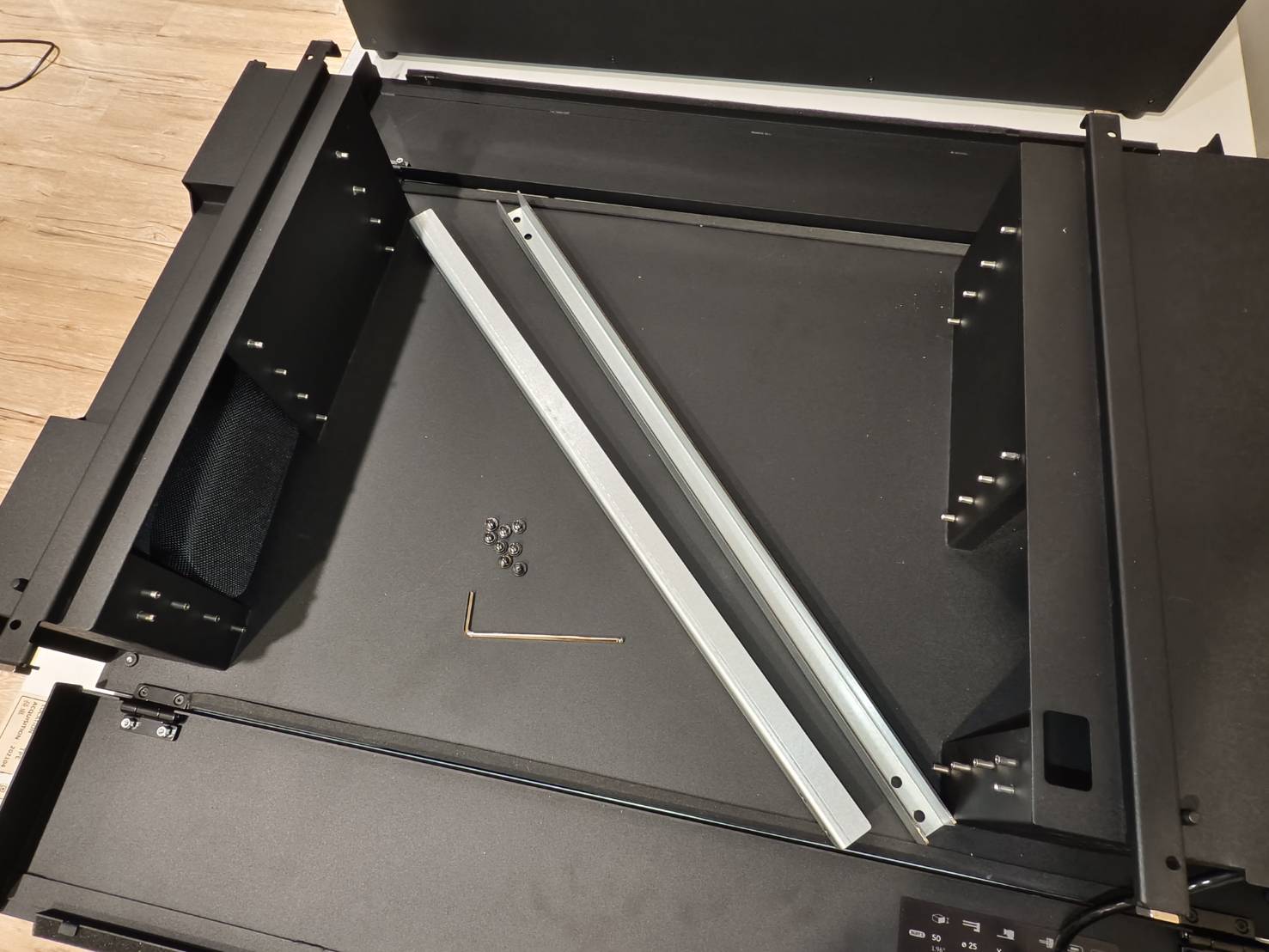

Åbn for- og bagdækslerne på selve basen for at fjerne metalholderene.

Trin 2

Placer maskinen på forlængerbasen. Det anbefales, at to personer udfører denne handling.

Trin 3

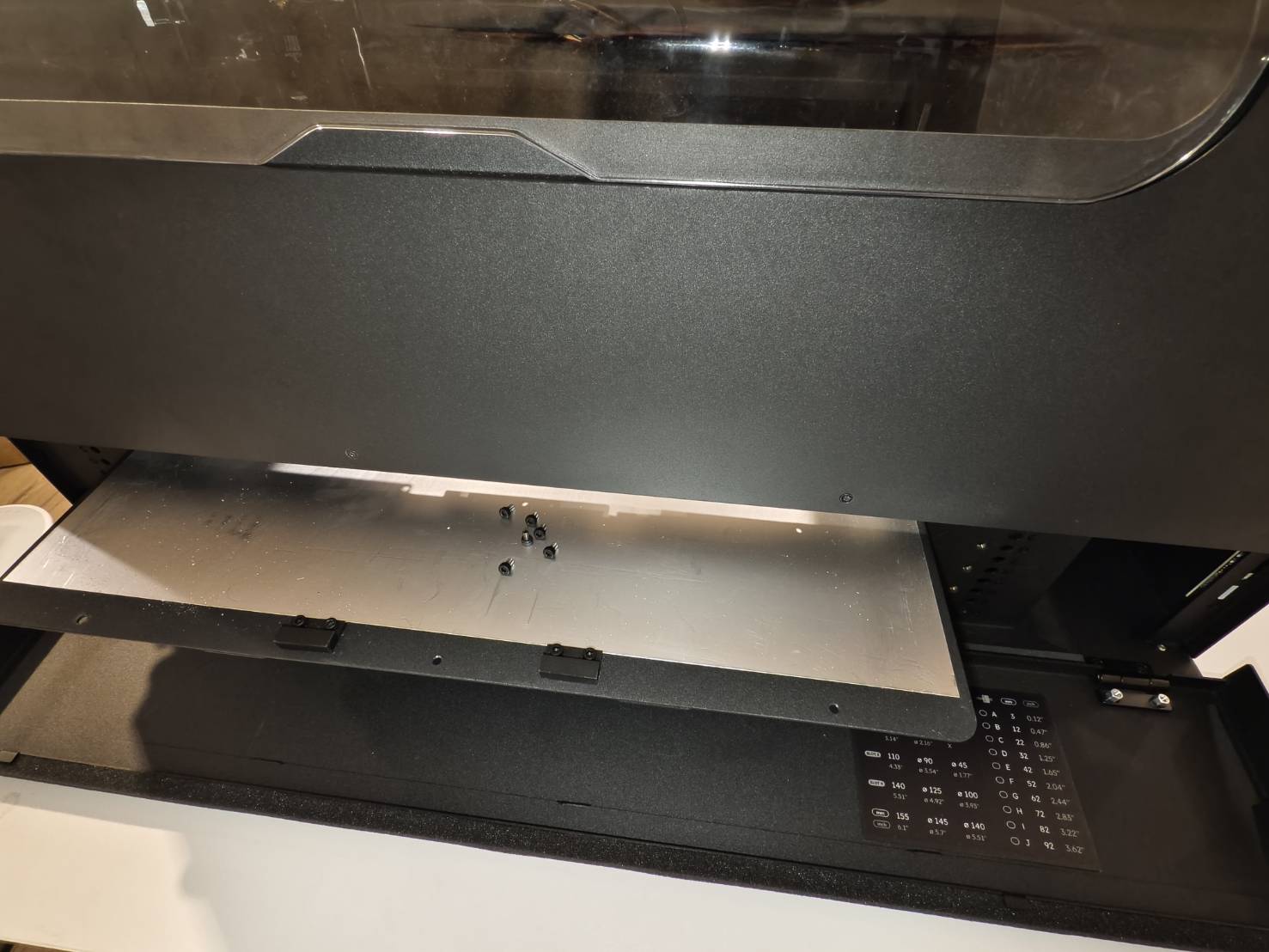

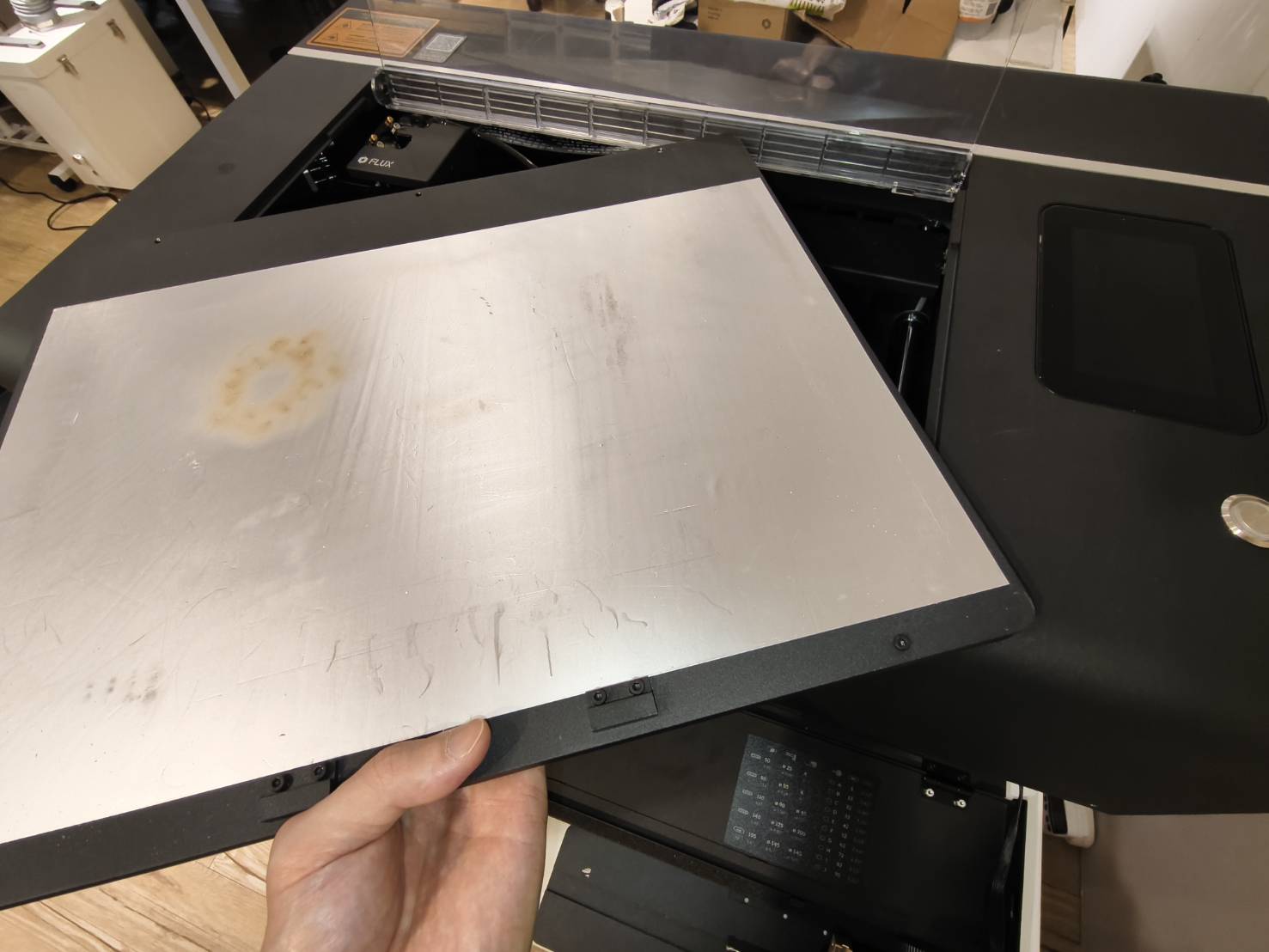

Fjern de seks skruer fra maskinens bundplade, hvorefter bundpladen kan fjernes.
Opbevar skruerne sikkert til senere brug.

Trin 4

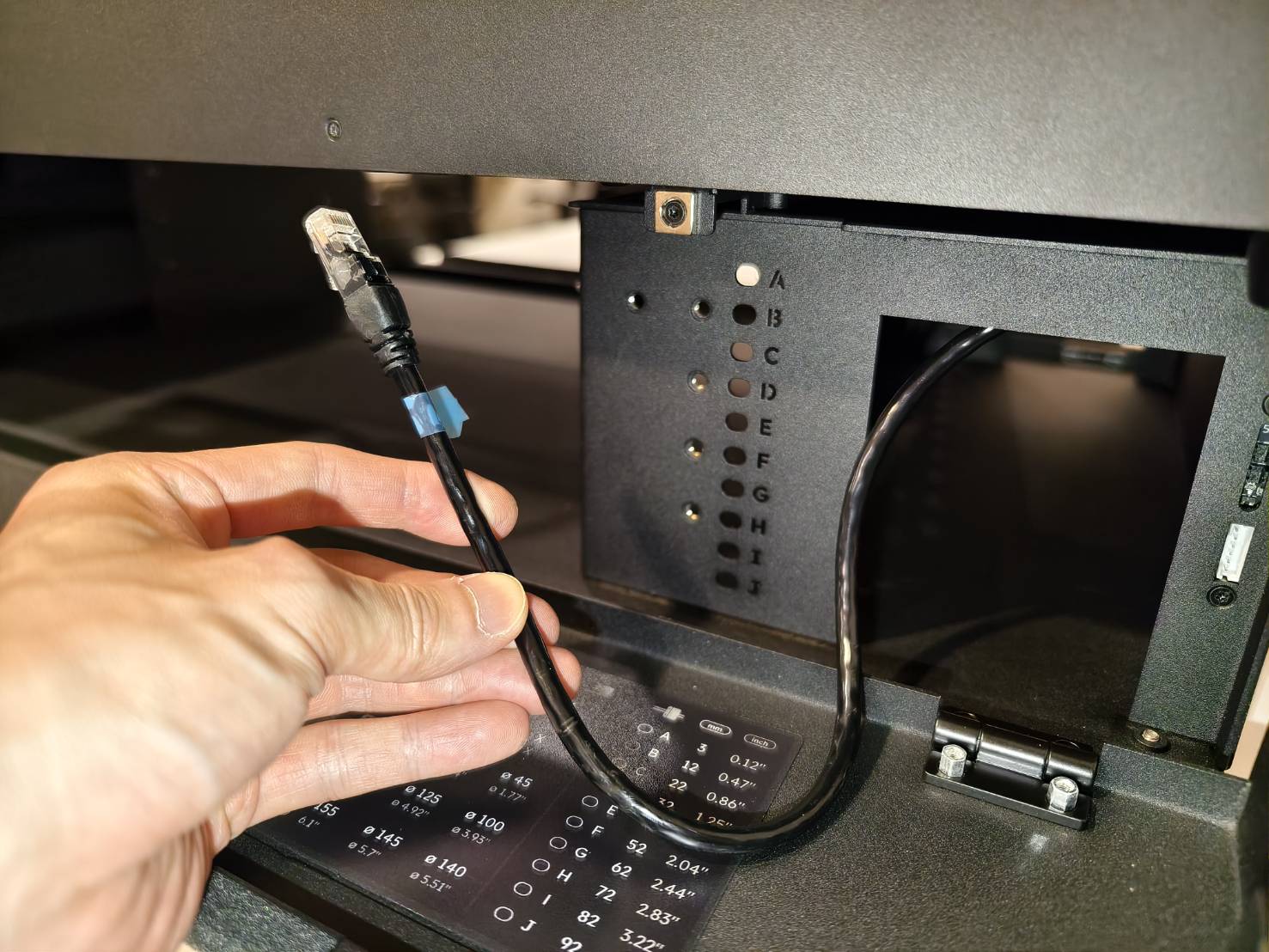

Find RJ45-kablet i forlængerbasen.

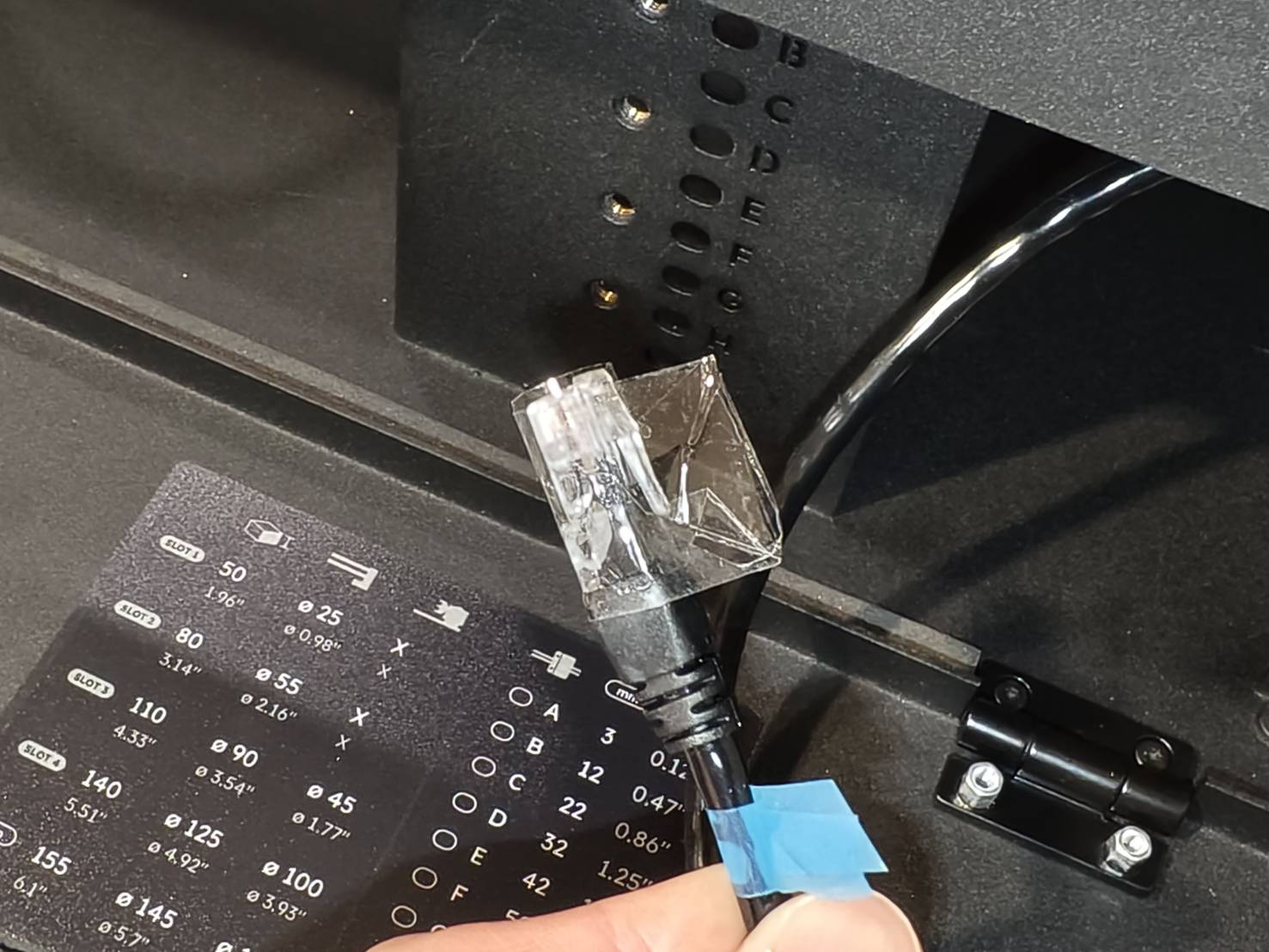

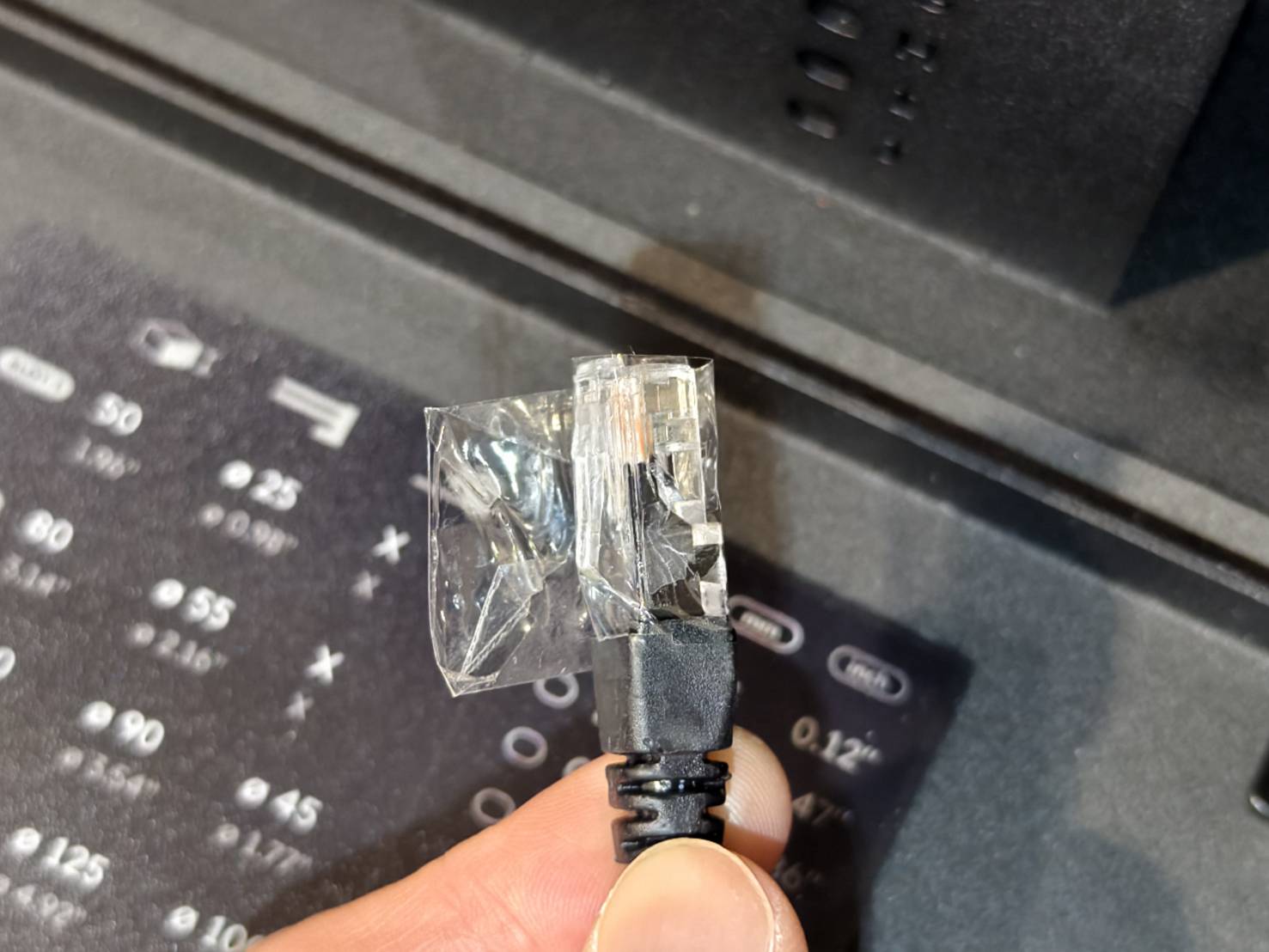

Brug tape til at omvikle RJ45-kablets stik. Formålet er at beskytte clipsen mod beskadigelse.

Trin 5

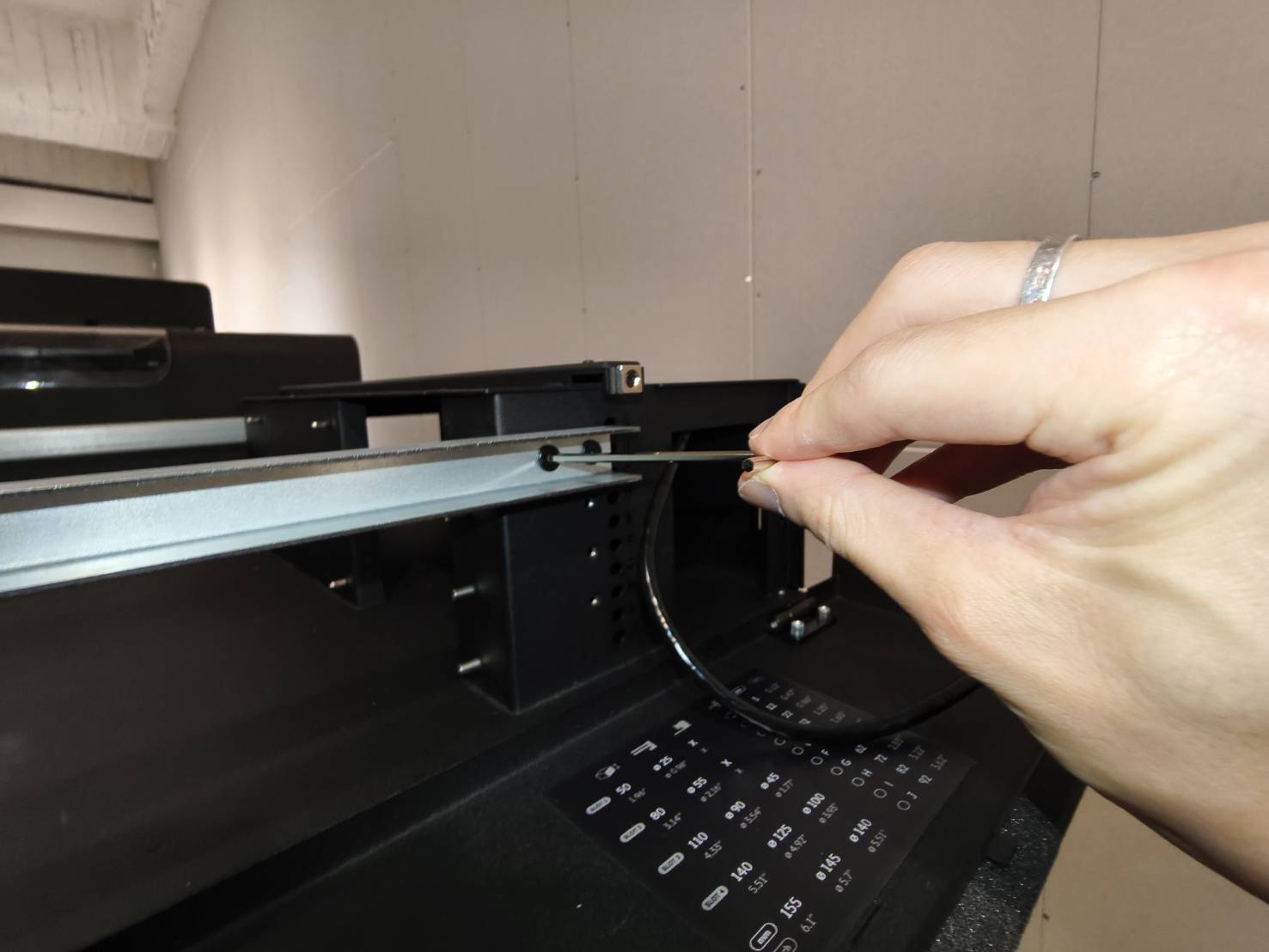

Før RJ45-kablet gennem hullet i basen og maskinen.
RJ45-kablet skal være på rammesiden, hvilket betyder på ydersiden af den sølvfarvede aksel.

Trin 6

Fjern tapen og tilslut RJ45-kablet til stikket inde i maskinen.

Trin 7

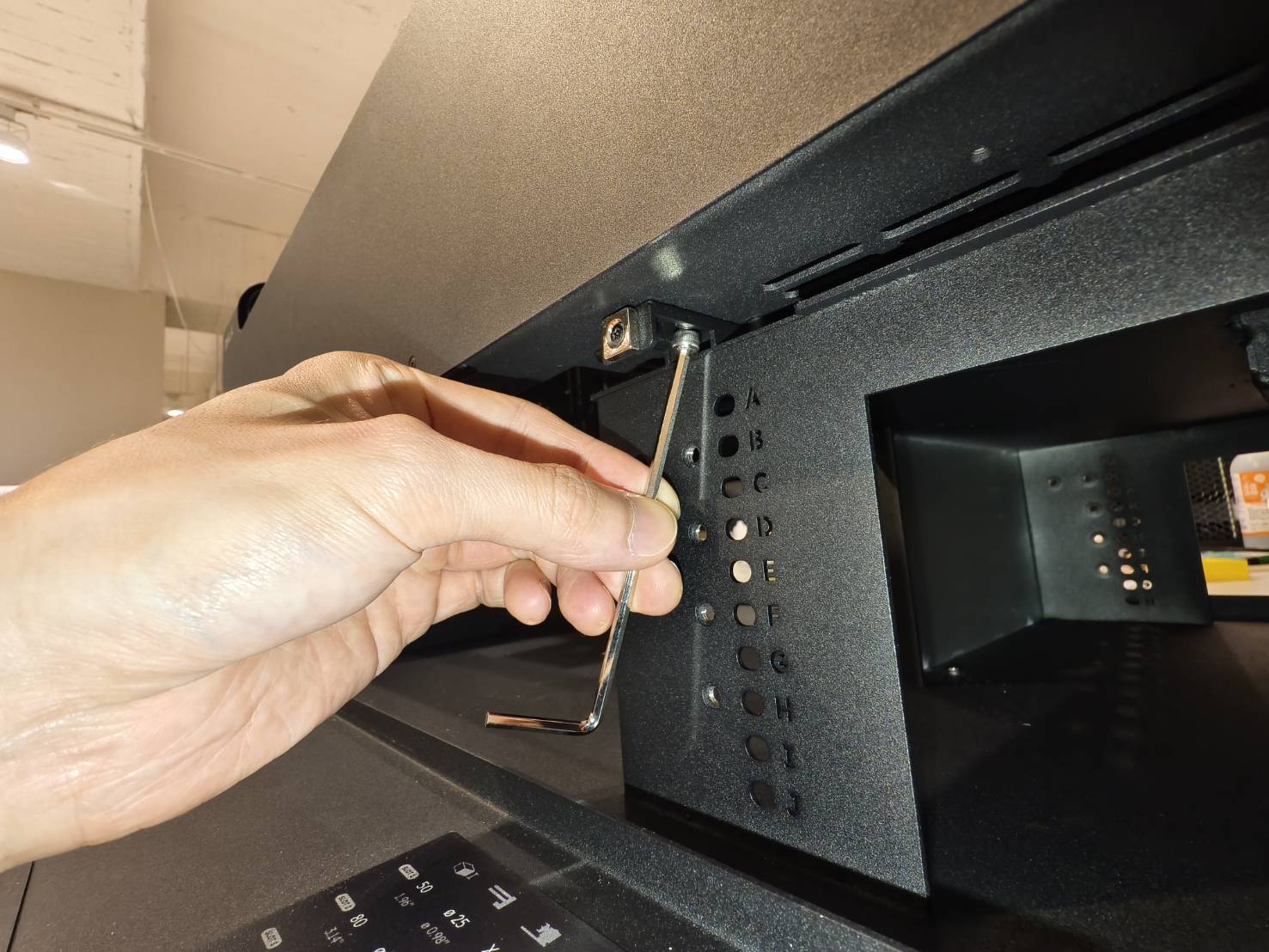

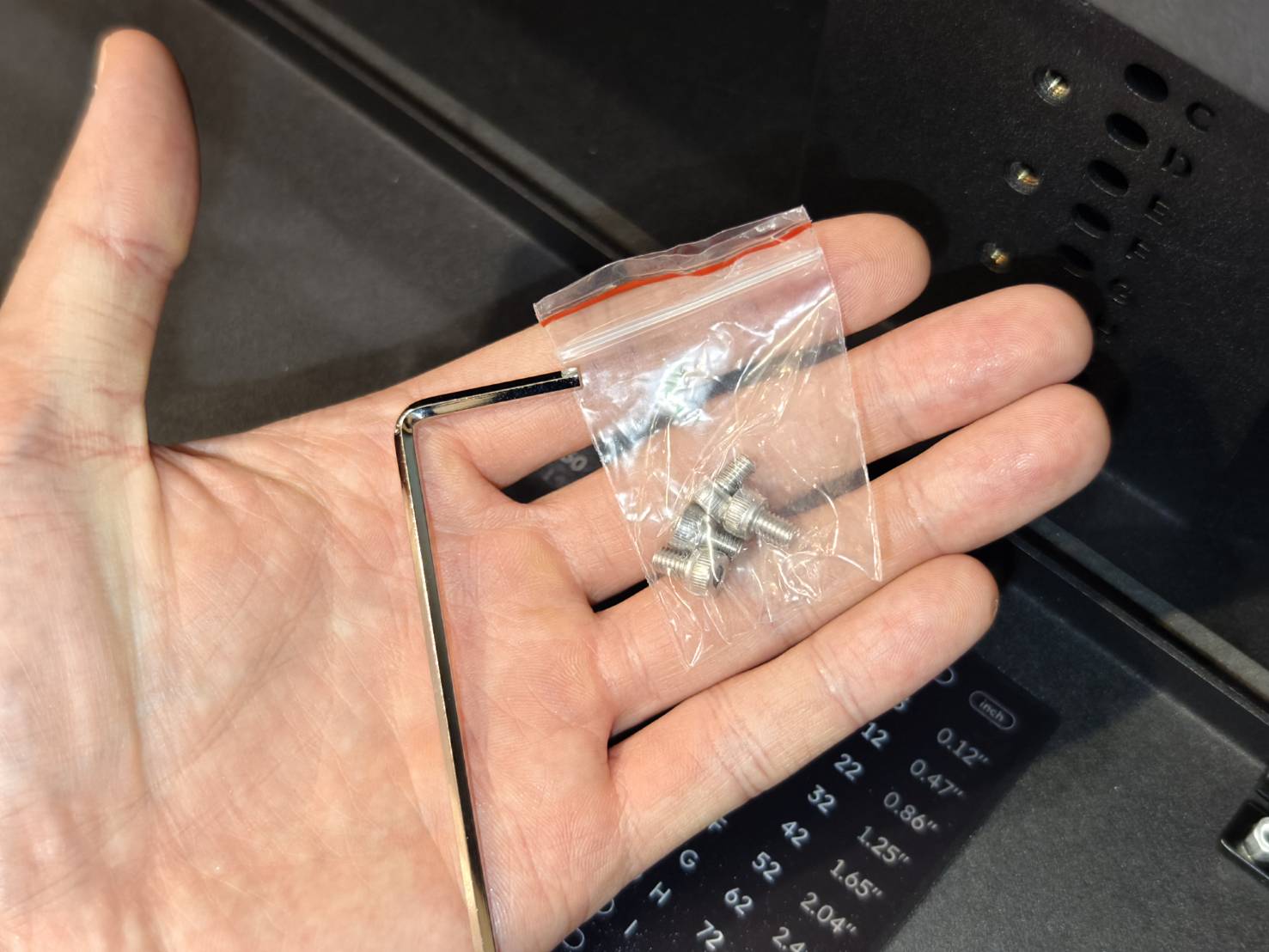

Fastgør maskinen og udvidelsesbasen ved hjælp af unbrakonøglen og skruerne, der følger med tilbehøret.

Trin 8

Placer/indsæt maskinens bundplade tilbage i maskinen, og find de 3 skruer, der blev fjernet fra bundpladen.

Trin 9

Find skuffens håndtag. Monter det på pladen.

**Bemærk**

Hvis dit land eller din region ikke har specifikke sikkerhedsforskrifter for klasse 4-lasere, kan du stoppe her.
Dette indikerer, at din installation er fuldført. (Bemærk: De næste trin involverer installation af en automatisk laserlukker for at overholde sikkerhedskravene for klasse 4-lasere.)

Hvis du har dette laserlukker-tilbehør i din æske, betyder det, at du skal installere det.

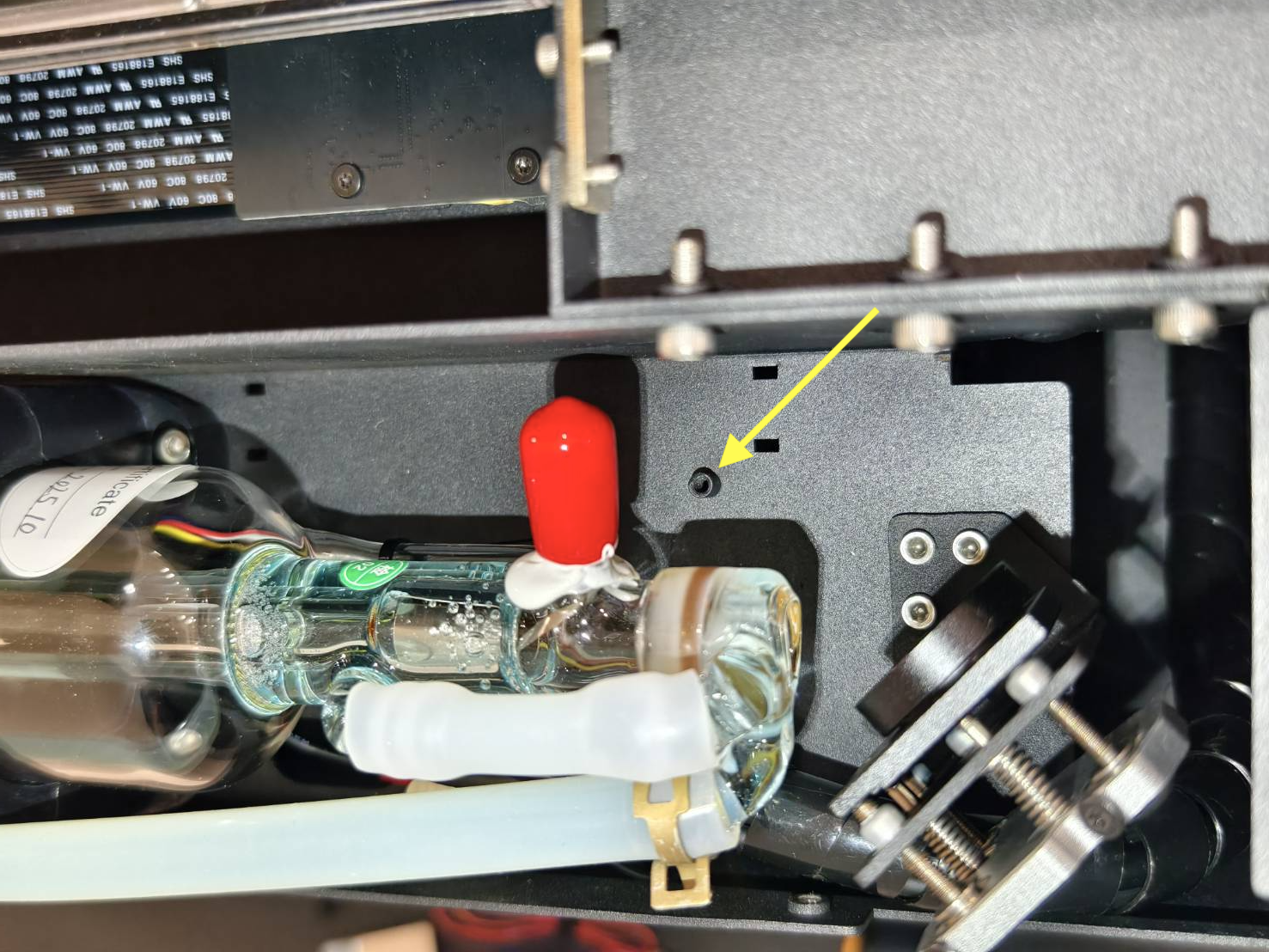

Trin 13

Tilslut kablet til det lille printkort på den anden side af maskinen.

Trin 14

Genmonter bagdækslet.
