beamo II - 2W IR infrarød laser-tilbehør - Kalibreringsvejledning

⚠︎ Sørg for, at din Beam Studio og beamo II firmware er opdateret til den seneste version.

Beskrivelse

Denne artikel vil guide dig gennem processen med at udføre en kalibrering af 2W IR infrarød laser-tilbehøret.


Hvornår kamerakalibrering er nødvendig
1. Når modulet bruges for første gang.
2. Når maskinen er blevet flyttet.
3. Når der er uoverensstemmelse mellem kameraforhåndsvisningen og den faktiske graveringsposition.

Bemærk:
Kamerakalibrering er påkrævet ved første brug af kameraforhåndsvisningsfunktionen.

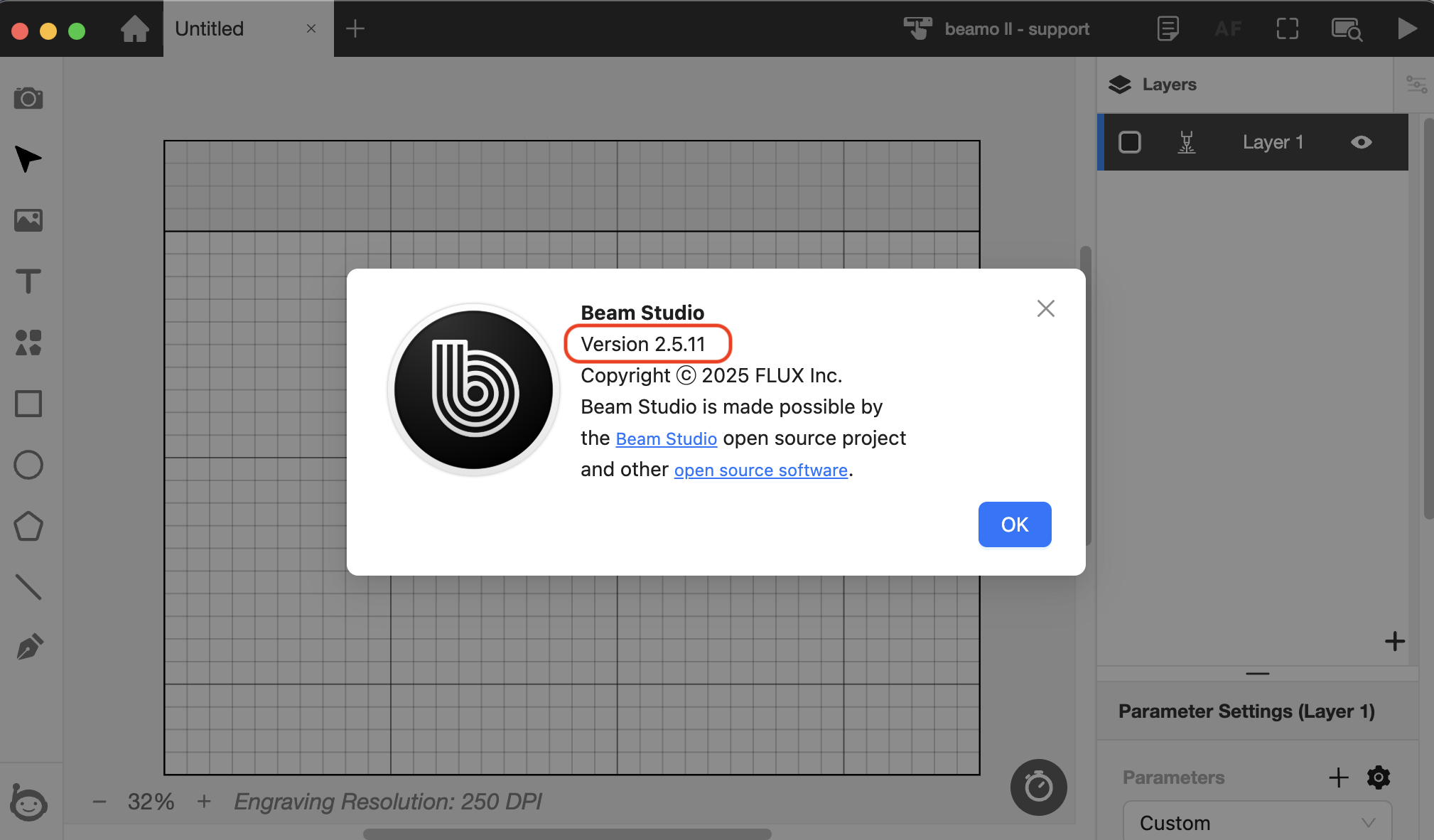

Trin 1 - Bekræft versionen af Beam Studio og firmware

• Påkrævet softwareversion: Beam Studio 2.5.11 eller nyere. (Download-link)


• Påkrævet firmwareversion: 6.1.6 eller nyere. (Download-link)

Trin 2 - Forberedelse

Materialer der skal forberedes:

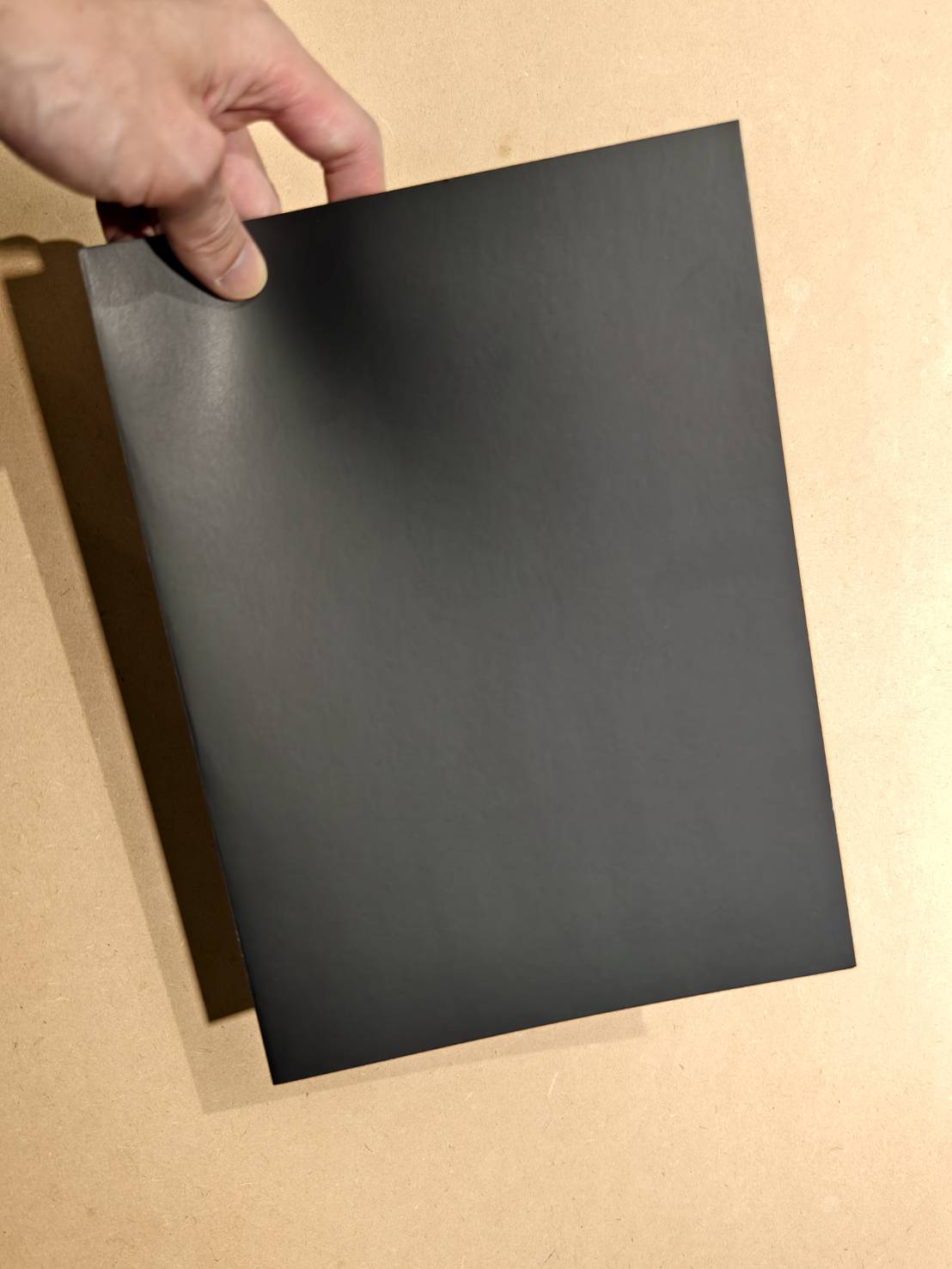

Et A4 sort Bristol-karton/papir, sort papir eller sort akryl.

Trin 3 - Placer det sorte papir

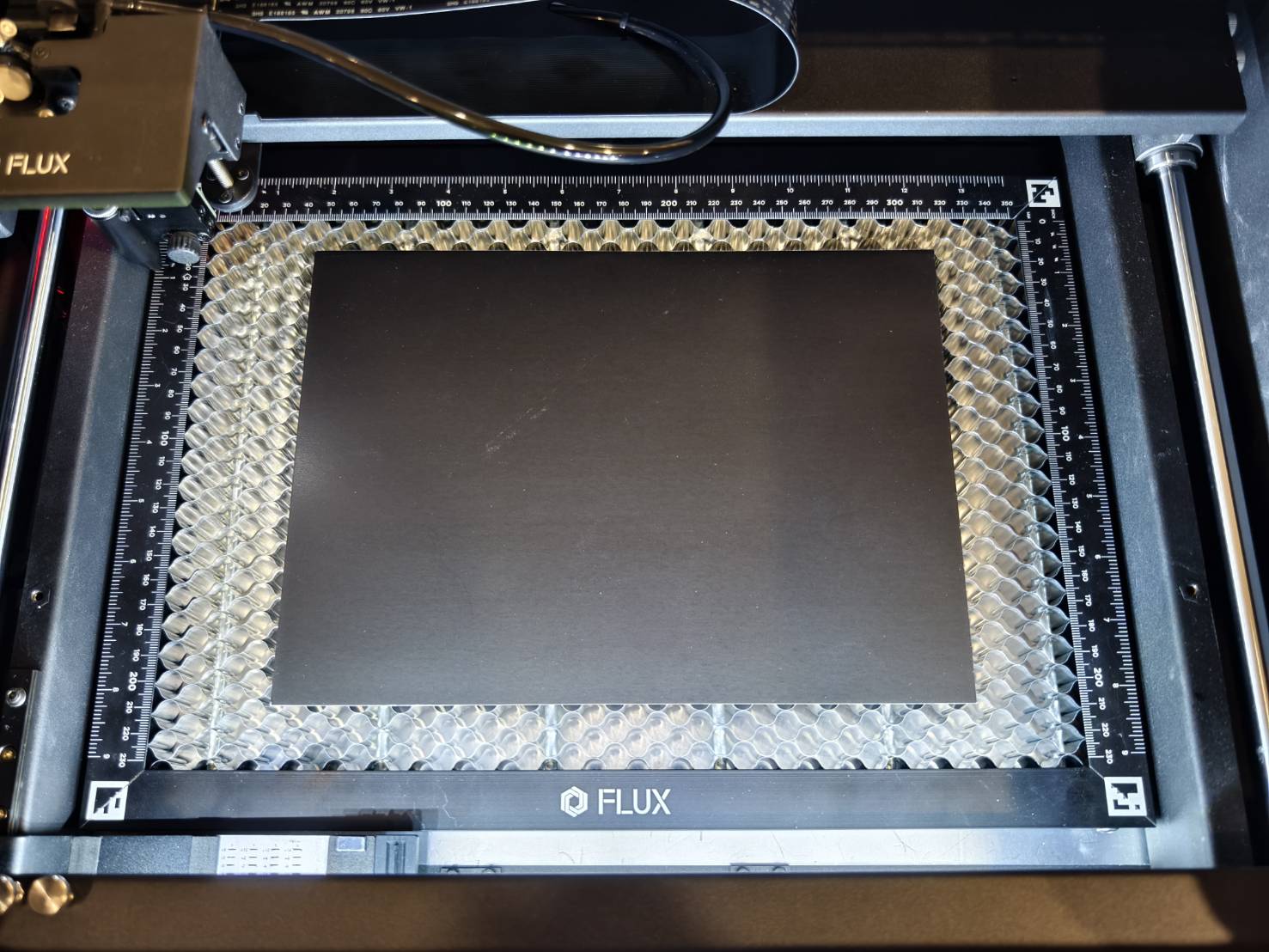

Placer det sorte papir i midten af arbejdsområdet.

Trin 4 - Udfør autofokus

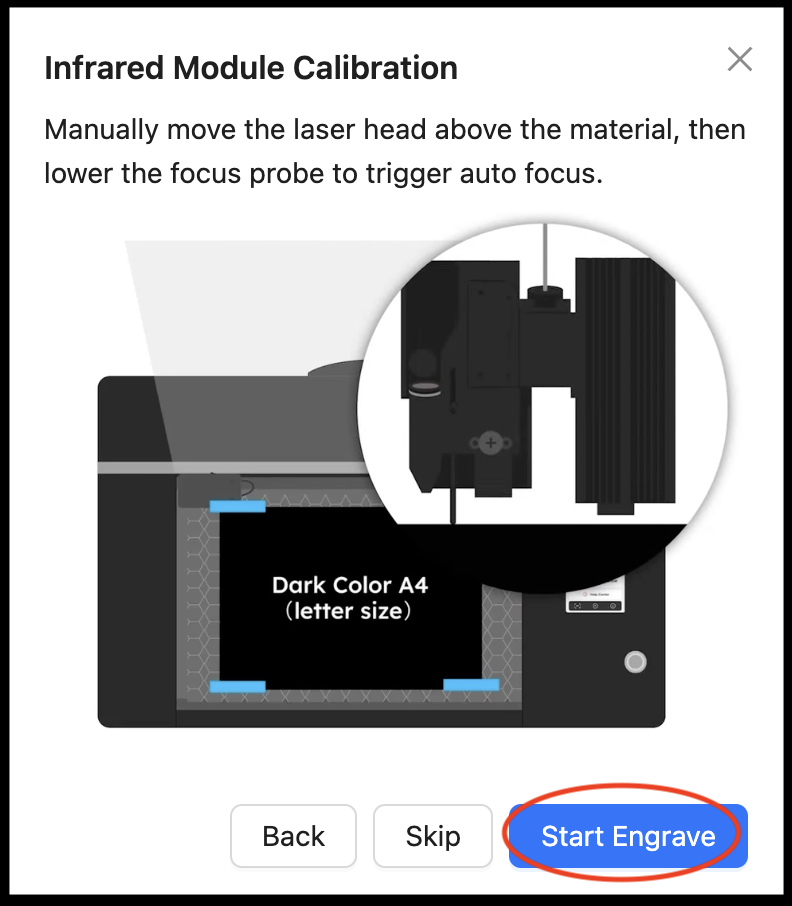

Flyt laserhovedet manuelt hen over det sorte papir, og sænk derefter fokussonden for at aktivere autofokus.
Luk derefter låget.

Trin 5 - Aktivér 2W infrarødt lasermodul

Start Beam Studio, opret forbindelse til din maskine, og aktivér 2W IR infrarød laser i Dokumentindstillinger

Trin 6 - Øg kameraets lysstyrke

Udfør en kameraforhåndsvisning, og justér kameraets lysstyrke ved hjælp af værktøjet nederst.

Trin 7 - Start kalibrering af infrarødt modul

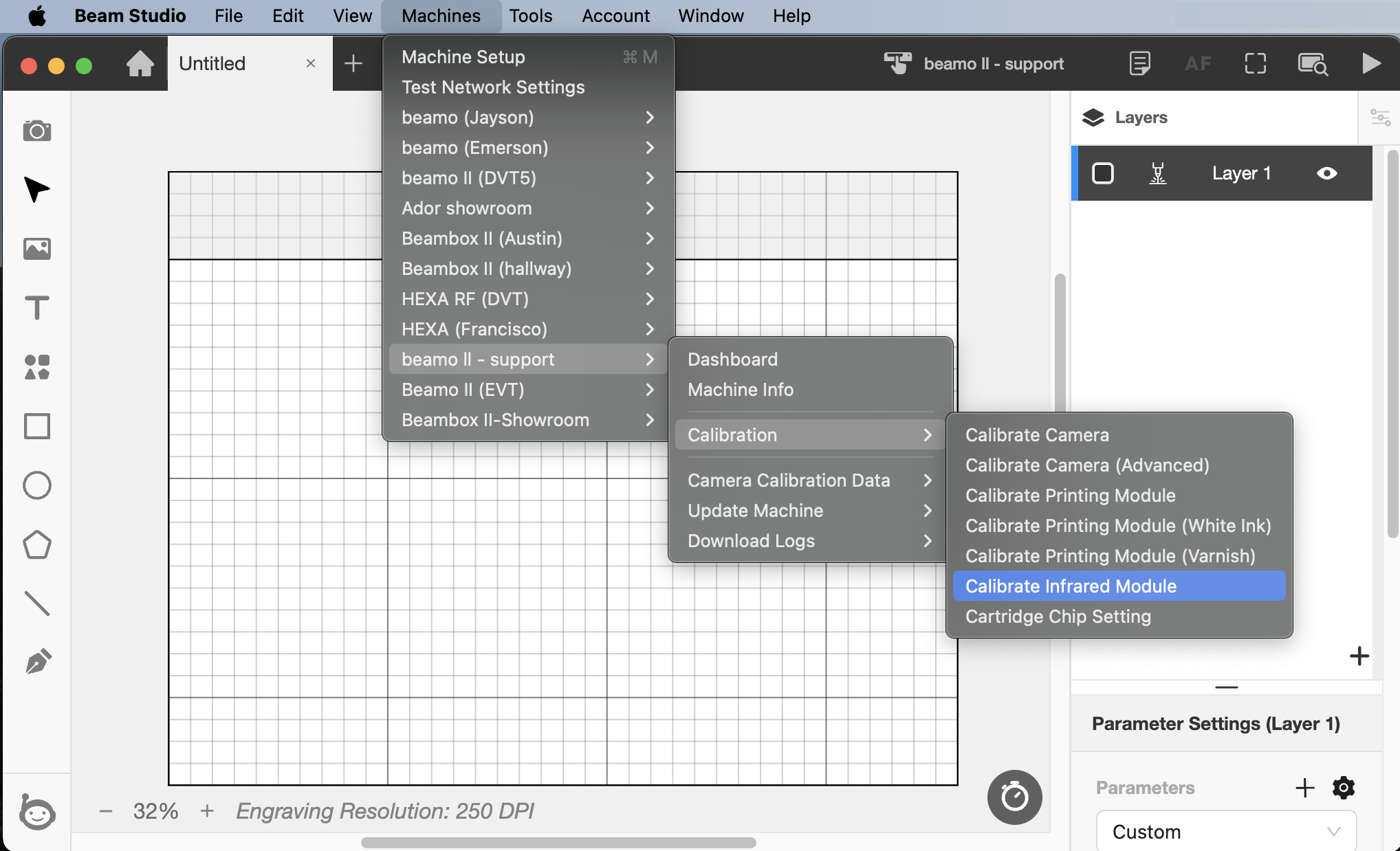

• Vælg "Maskiner" >> "Maskinnavn" >> "Kalibrering" >> "Kalibrer infrarødt modul" på den øverste menubjælke.

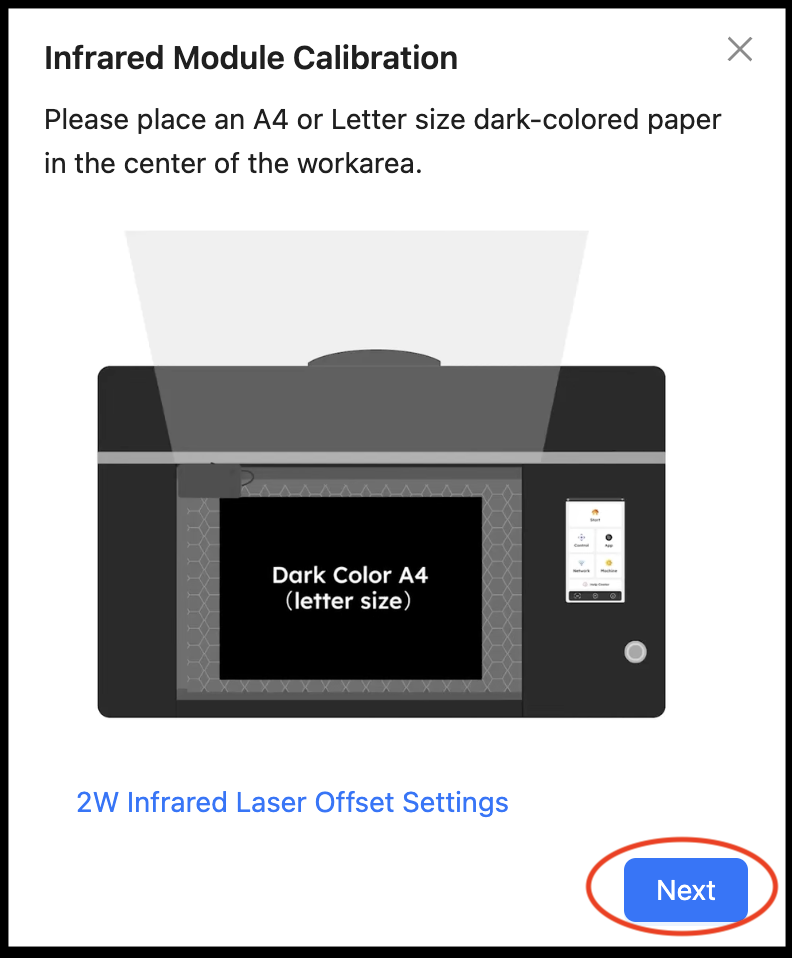

• Tryk på "Næste" og "Start gravering", og maskinen starter automatisk processen.

• Et "+"-tegn vil blive graveret på det sorte papir. Derefter tages et foto, som vises i softwaren.

Trin 8 - Justér "+"-tegnet

Justér det røde "+"-tegn med det graverede "+"-tegn. Træk fotoet direkte, eller justér X- og Y-værdierne for at flytte det røde tegn.
