4-16 Avanceret kamerakalibrering

⚠︎ Før du begynder, skal du sikre dig, at din Beam Studio og beamo II firmware er opdateret til de seneste versioner.

Beskrivelse

Denne artikel guider dig gennem proceduren for Avanceret Kamerakalibrering.


Hvornår du skal kalibrere kameramodulet

• Efter systemet er blevet genflashet.
• Hvis kameramodulet er blevet udskiftet eller flyttet.
• Hvis det optagne kameraforhåndsvisning vises forvrænget eller unormalt.

Trin 1 – Bekræft software- og firmwareversioner

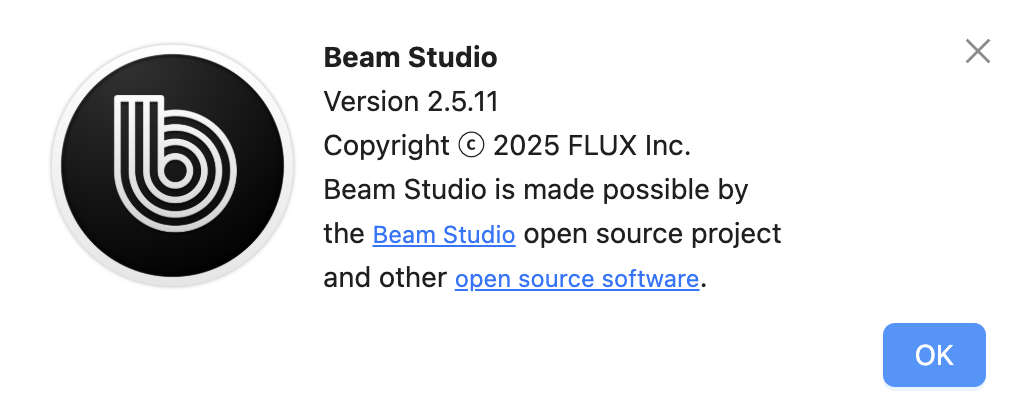

Påkrævet Beam Studio version: 2.5.11 eller nyere

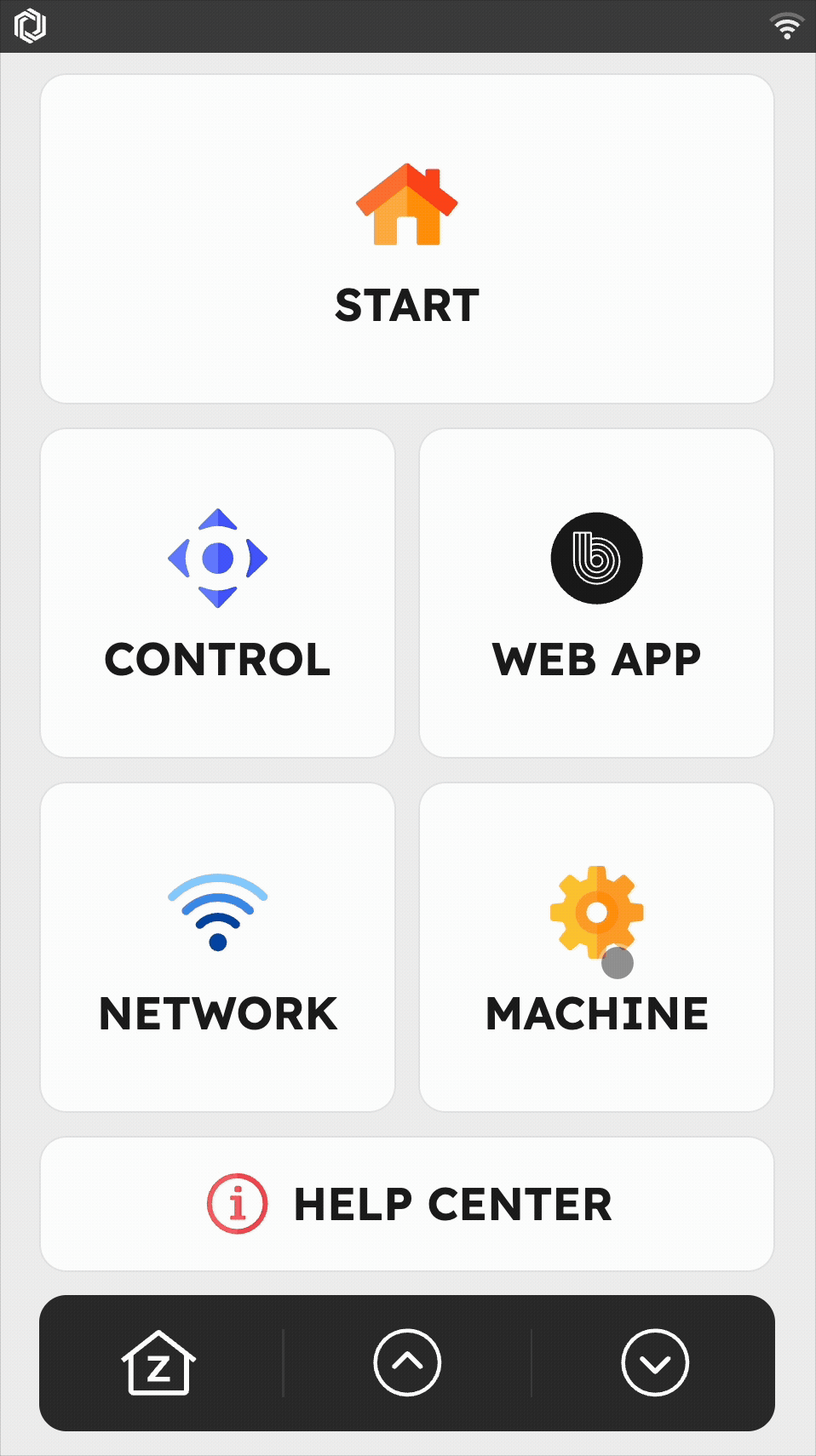

Påkrævet firmwareversion: 6.1.6 eller nyere

Trin 2 – Start den Avancerede Kamerakalibrering

På den øverste værktøjslinje, naviger til:

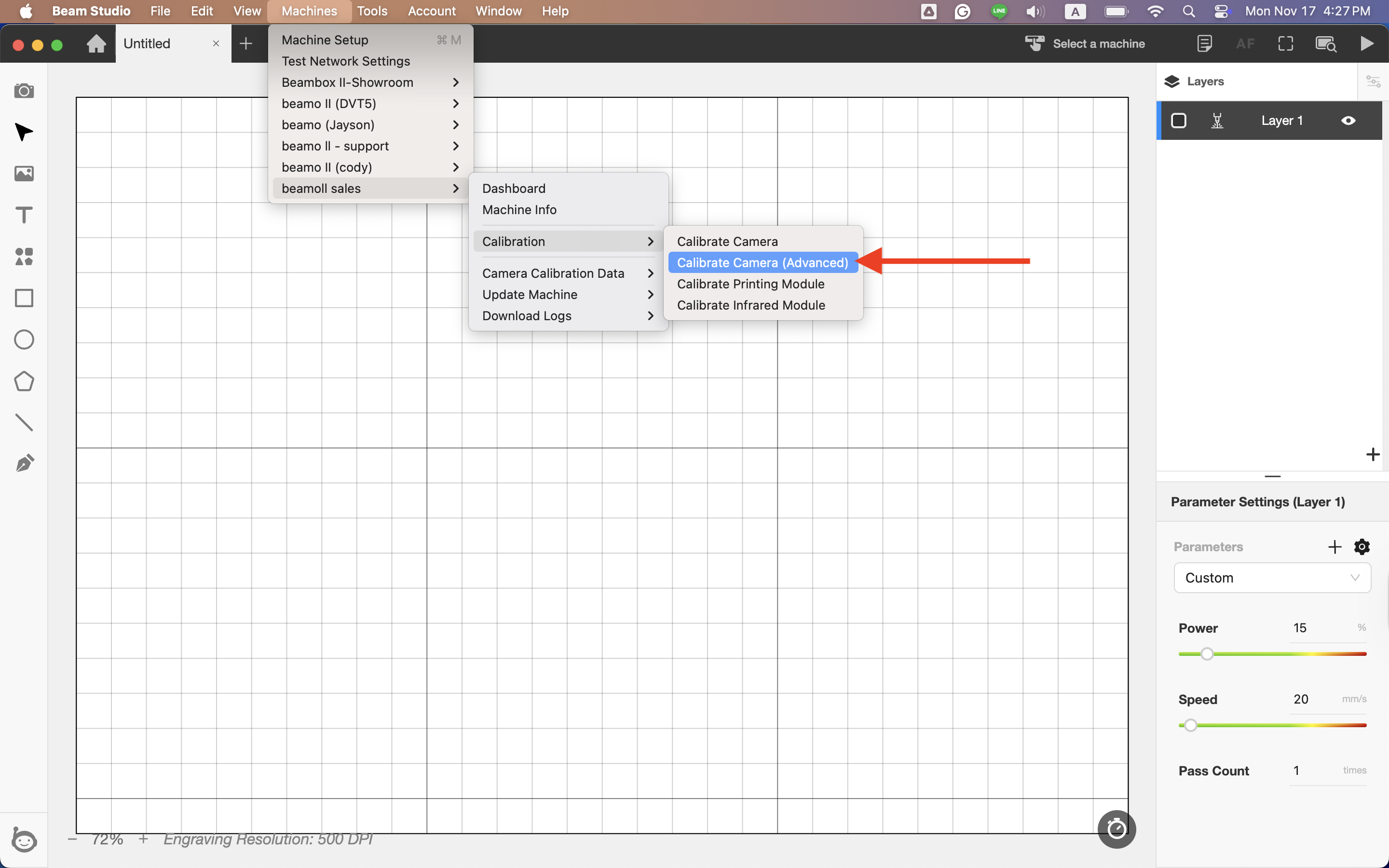

Maskine → [Dit maskinnavn] → Kalibrering → Kamerakalibrering (Avanceret)

Trin 3 – Forbered skakbrætarket

Nødvendige materialer:
Et ark A4 hvidt papir

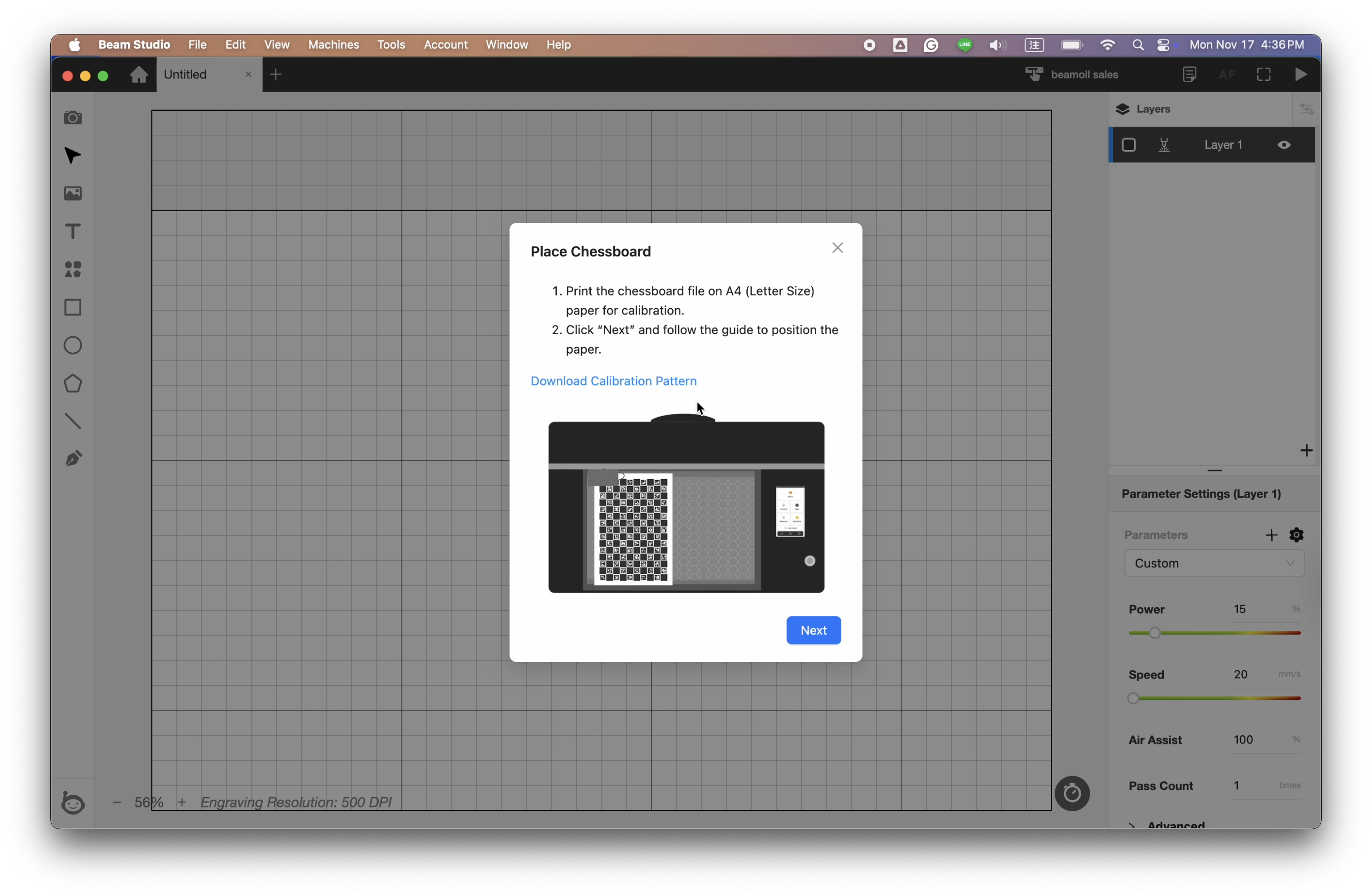

Udskriv kalibreringsmønsteret:

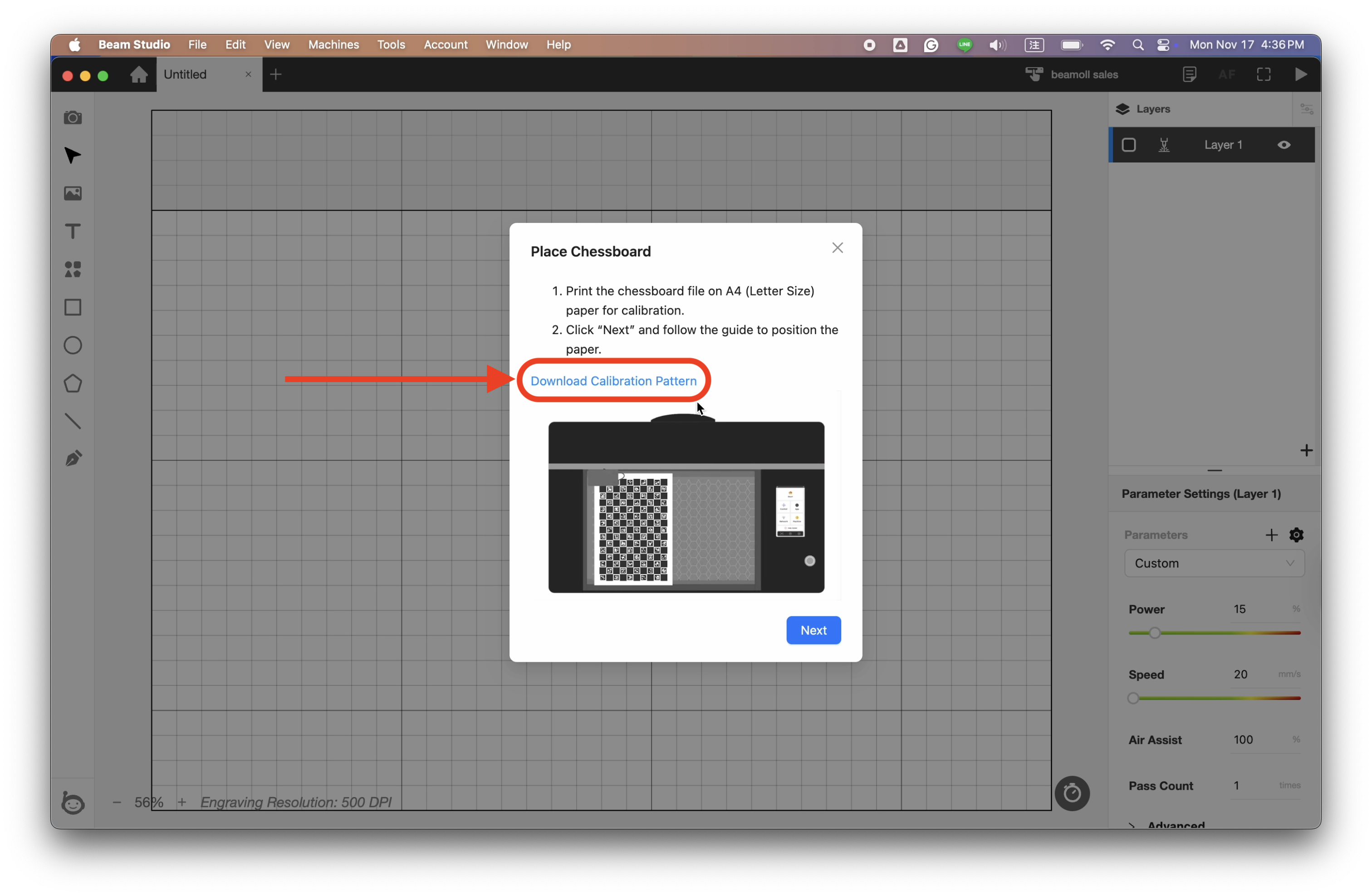

Download kalibreringsmønsteret og udskriv det på A4 papir.

Trin 4 – Placer skakbrættet

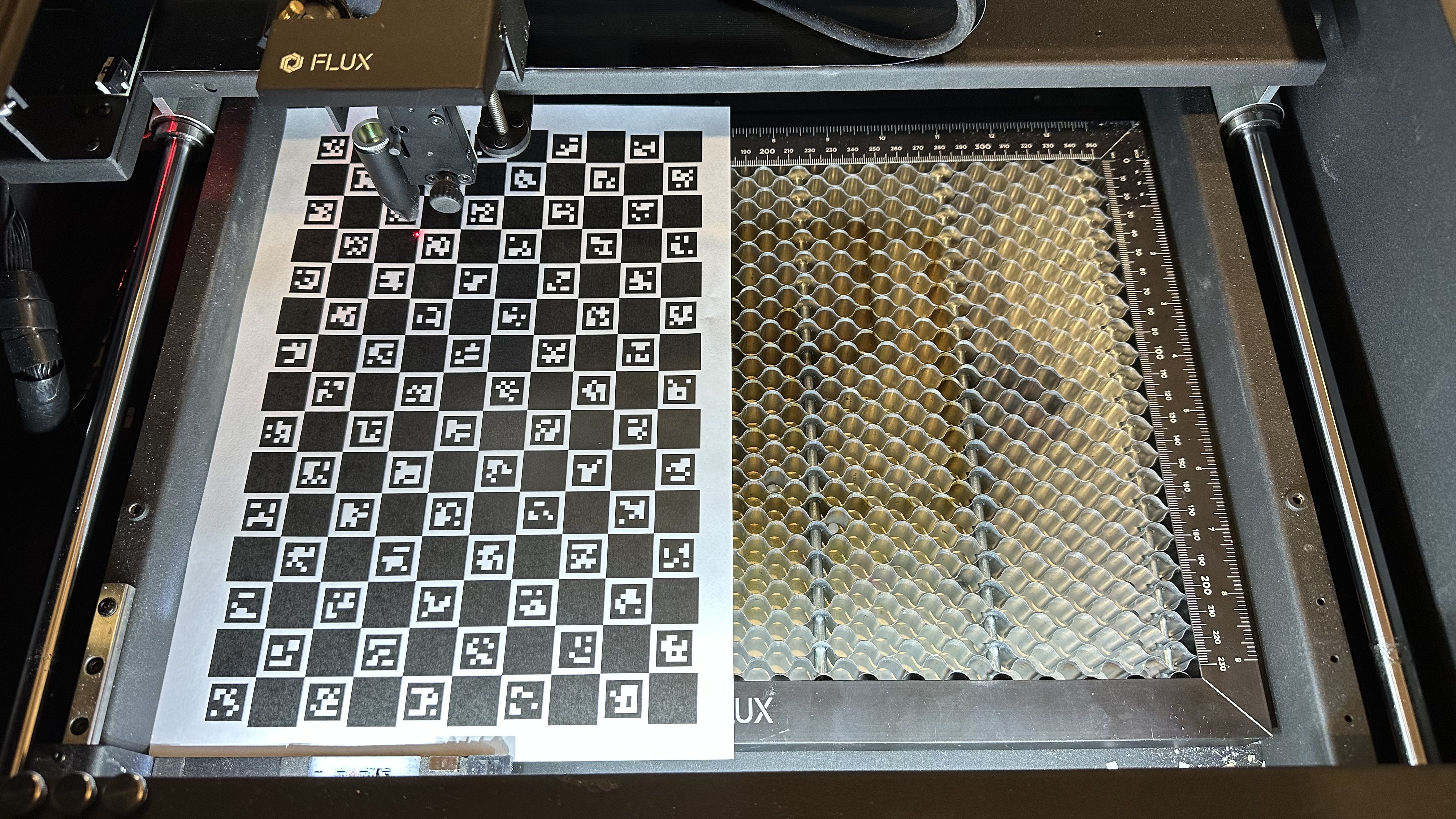

4-1 Placer det udskrevne skakbræt lodret på venstre side af arbejdsområdet.

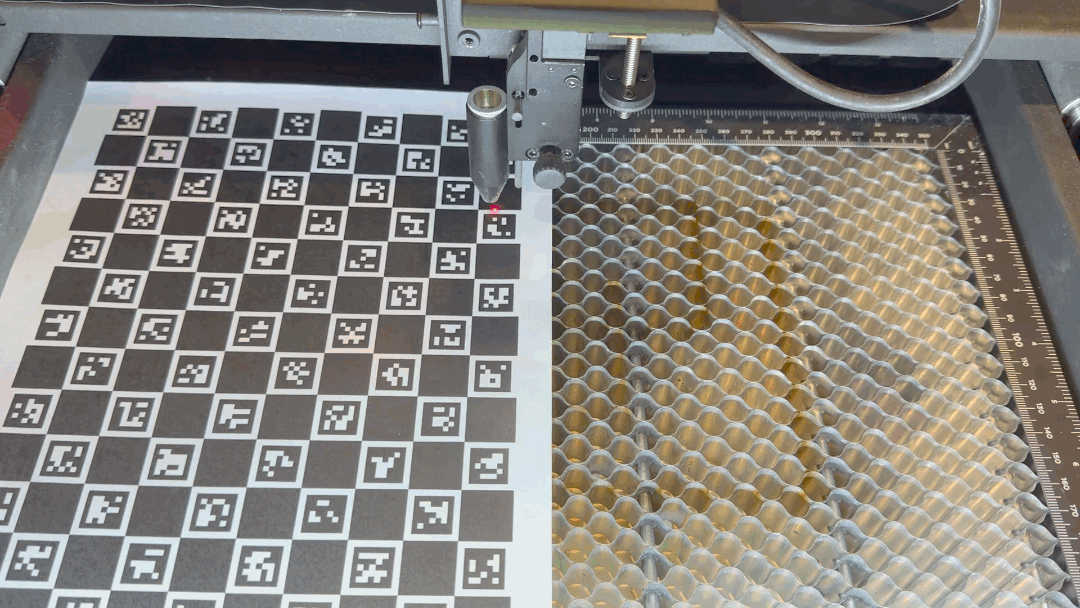

4-2 Flyt laserhovedet over kalibreringsmønsteret, sænk proben for at udføre fokusering, og klik på "Næste".

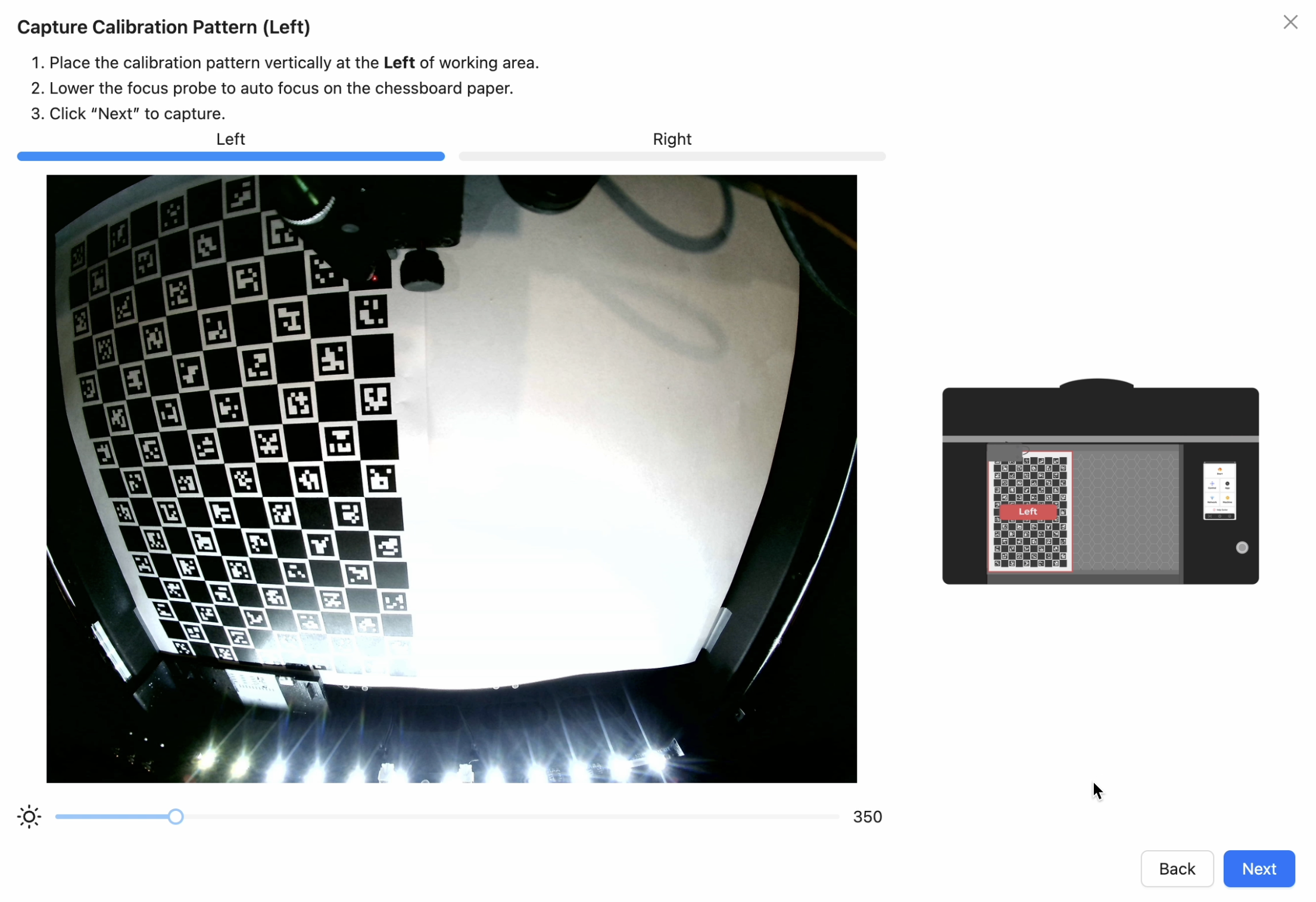

Trin 5 – Optag kalibreringsmønsteret (venstre)

Sørg for, at mønsteret er helt synligt i forhåndsvisningen, og klik derefter på "Næste".

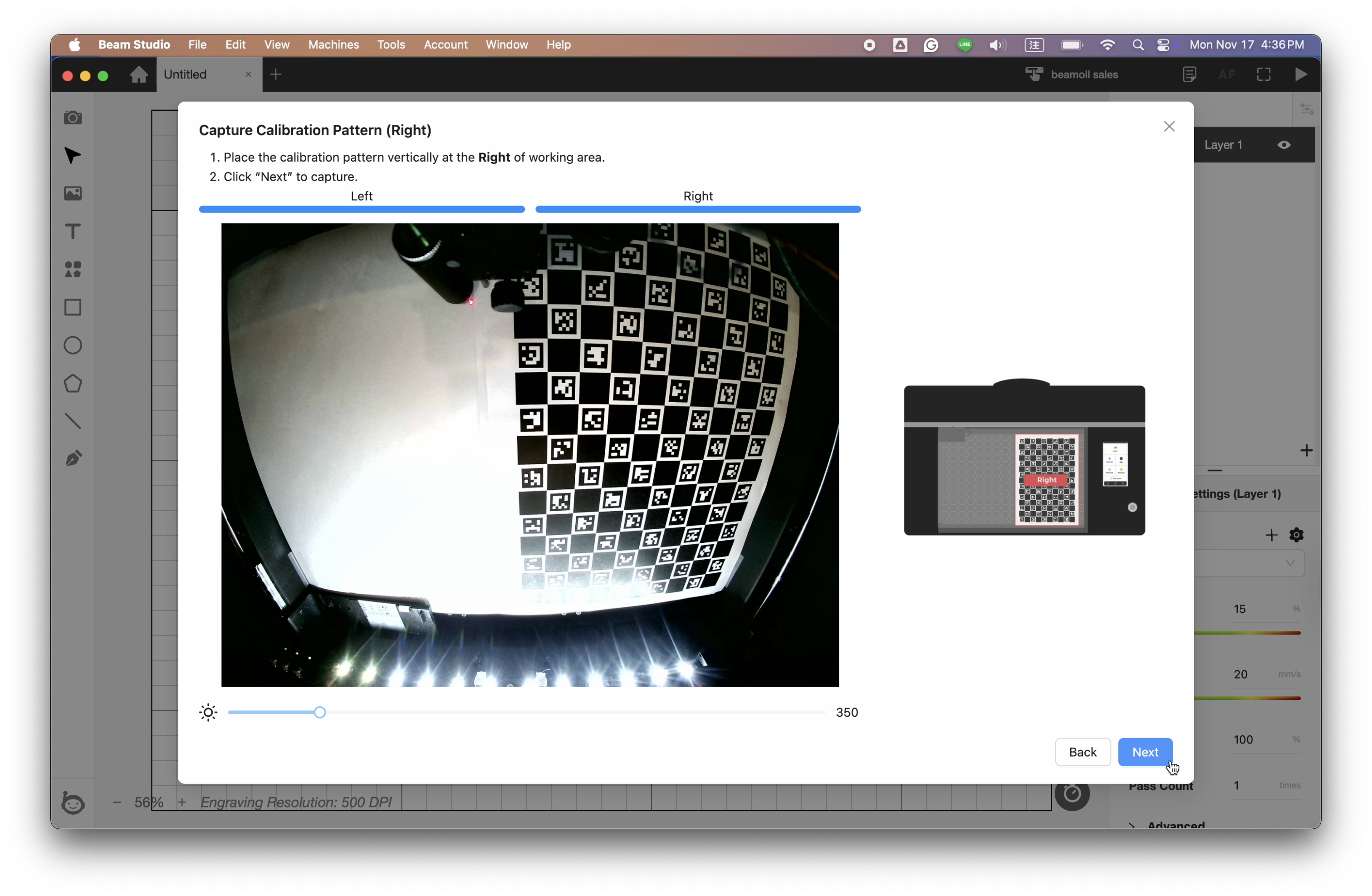

Trin 6 – Optag kalibreringsmønsteret (højre)

Placer kalibreringsmønsteret lodret på højre side af arbejdsområdet.

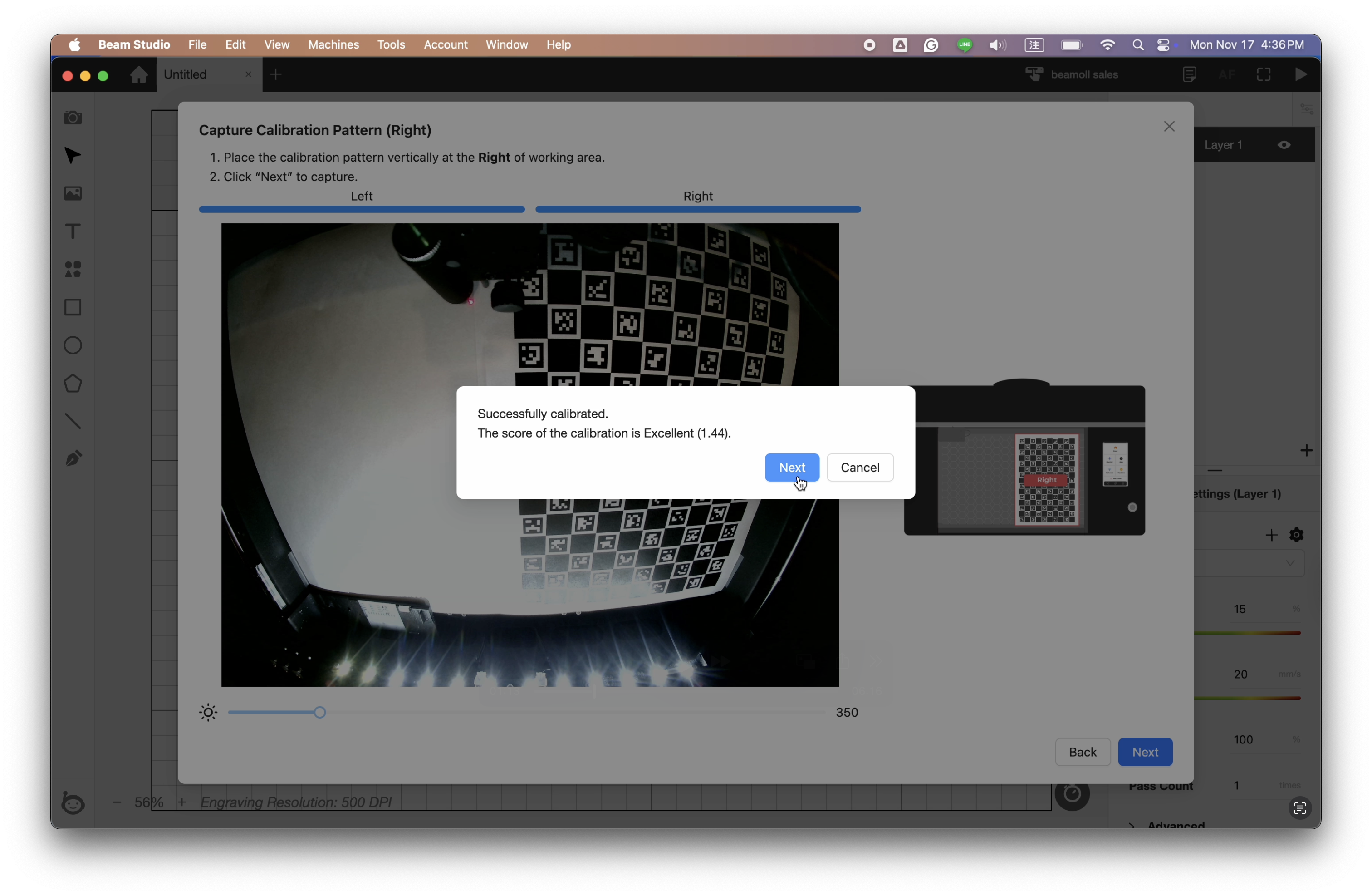

Når det er helt synligt i forhåndsvisningen, skal du klikke på "Næste".Når kalibreringsscoren viser Fremragende, fortsæt ved at klikke på "Næste".
Hvis der vises en unormal score, skal du tage billedet igen, indtil der opnås et gyldigt resultat.

Trin 7 – Graver kalibreringsmærkerne

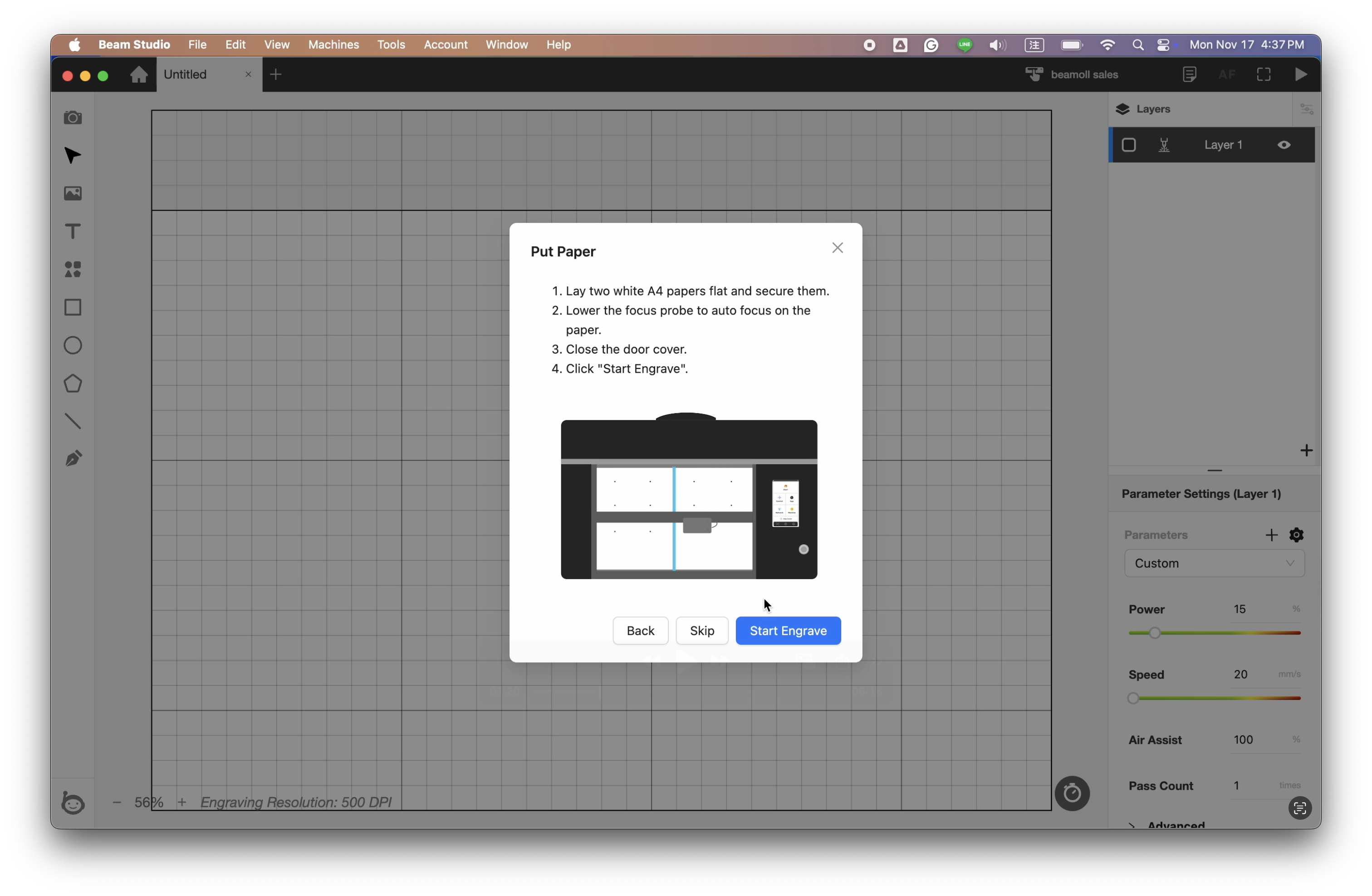

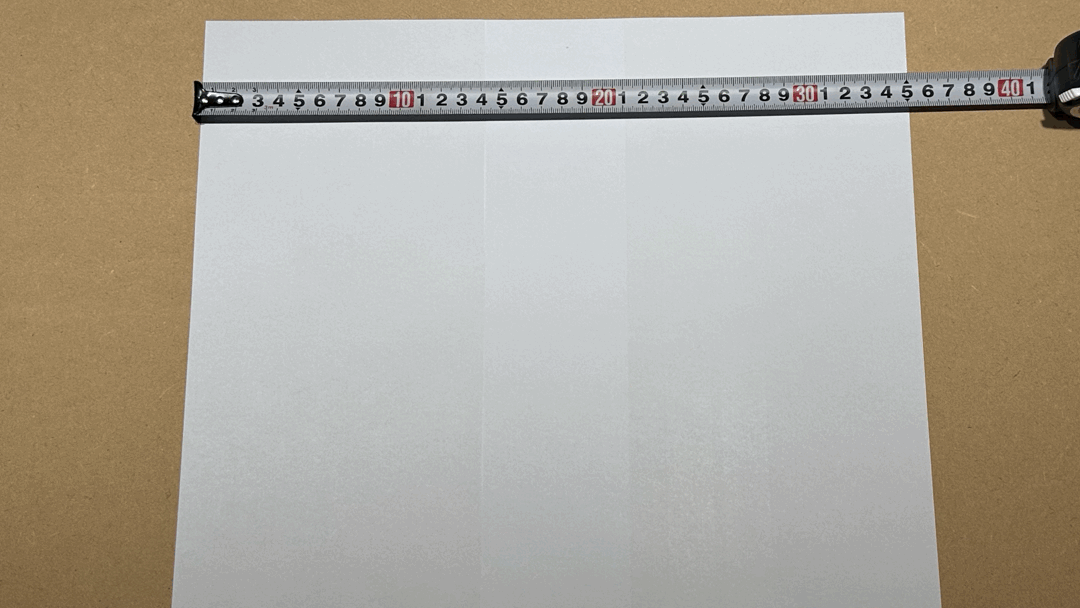

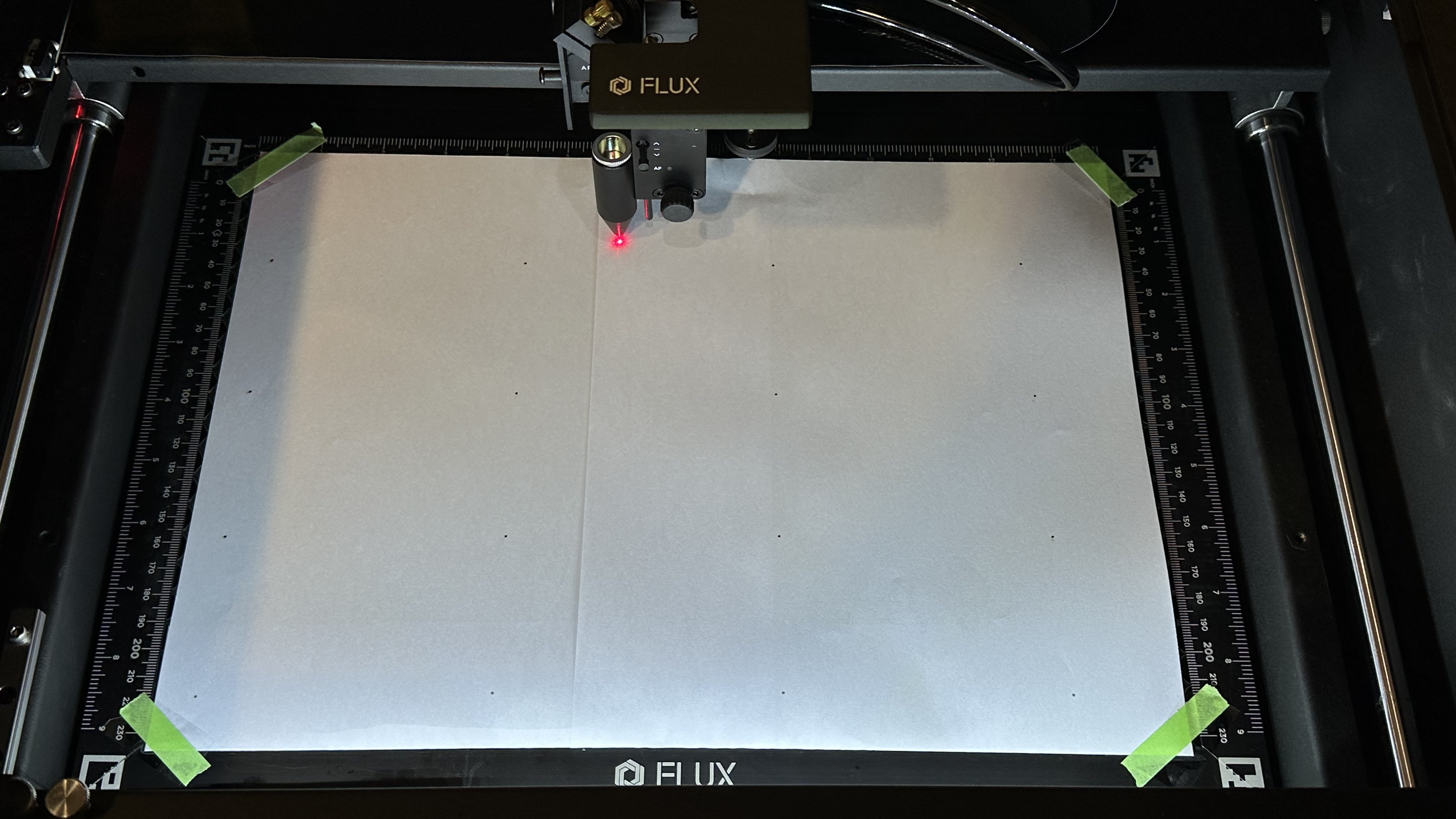

7-1 Forbered to ark A4-papir, og tape dem sammen for at danne en overflade på ca. 19–28 cm i højden og 31–40 cm i bredden, eller brug en lysefarvet træplade i lignende størrelse.

7-2 Placer det forberedte ark inde i maskinen, og fastgør alle fire hjørner med malertape.

7-3 Klik for at begynde graveringen af kalibreringsmærkerne.

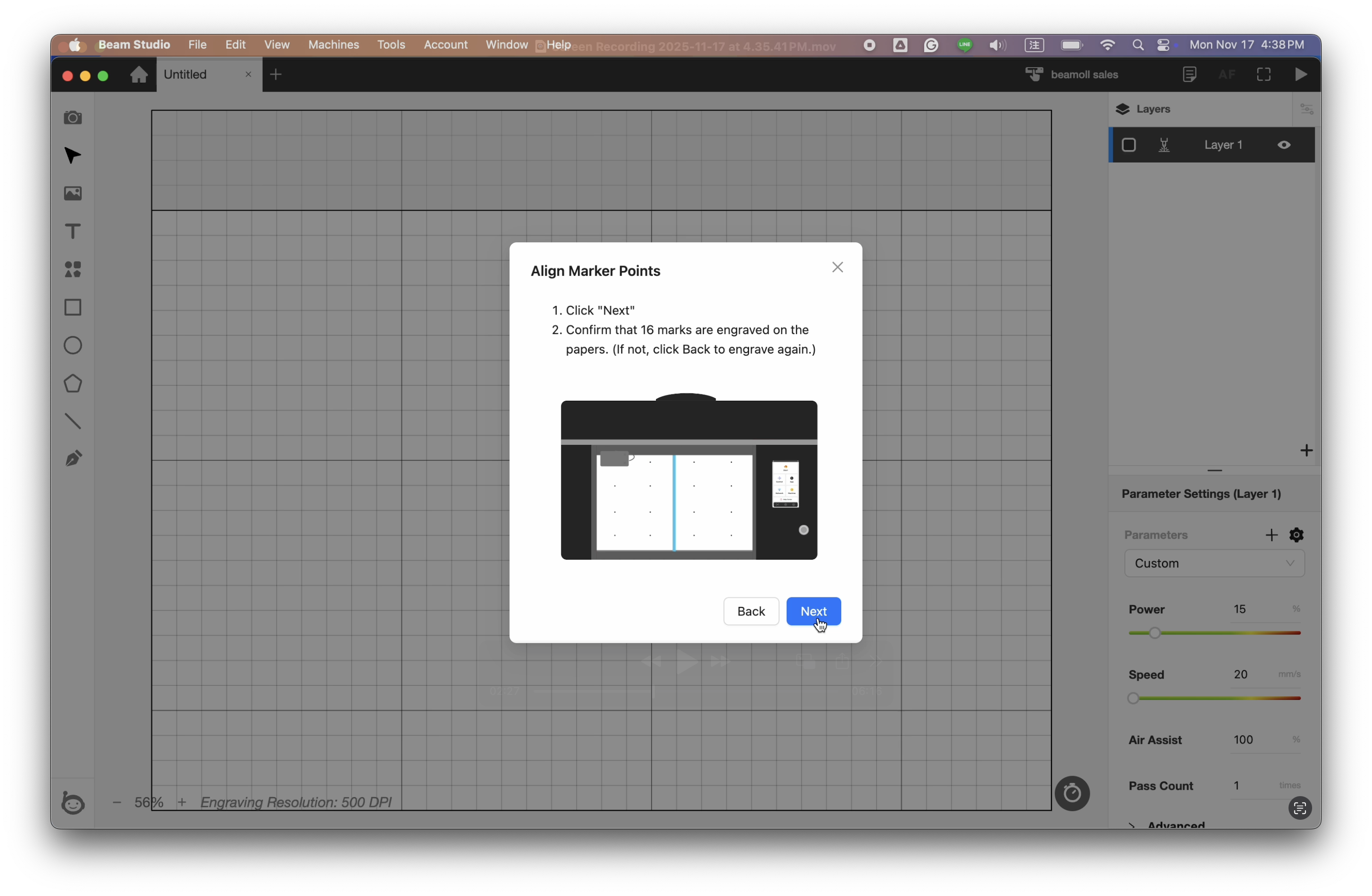

7-4 Efter at have bekræftet, at alle 16 punkter er graveret, skal du klikke på "Næste".

Trin 8 – Juster markeringspunkterne

Zoom ind, zoom ud, eller juster eksponeringen efter behov for omhyggeligt at justere de røde markører, så de præcist overlapper med de graverede punkter.
