Beskrivelse

Denne artikel vil guide dig i, hvordan du hurtigt kan kontrollere den optiske bane og afgøre, om den skal justeres.

Trin 1

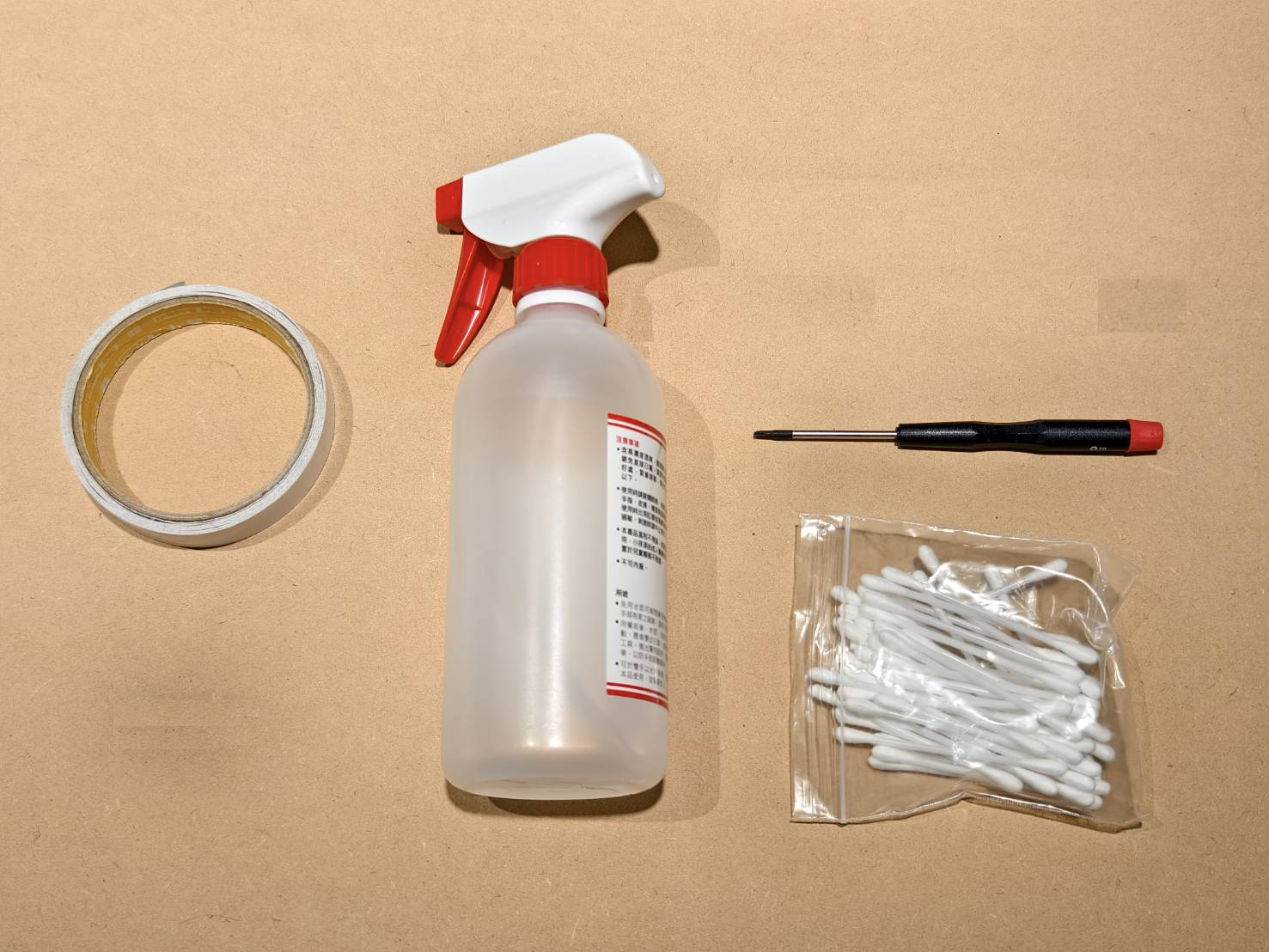

Forbered venligst følgende værktøjer.

  1. Dobbeltklæbende tape
  2. Desinfektionsspray / Alkoholspray
  3. T8 Torx-skruetrækker
  4. Vatpinde

Trin 2

Gør dig venligst fortrolig med, hvordan du laver et puls sikkert.

A. Tænd maskinen.
B. Luk låget.
C. Gå ind i vedligeholdelsestilstand og vent, til homing-processen er færdig.

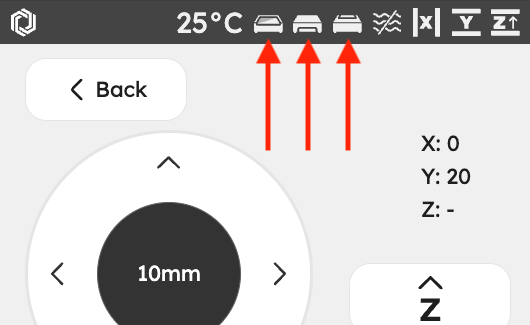

     (Sørg for, at dør-, bagdæksel- og bundikonerne er lukkede, ellers vil du ikke kunne lave et puls.)
D. Find Puls-knappen.
E. Ét tryk = ét puls, to tryk = to pulser, og så videre.
⚠︎ Lav venligst altid pulser, når låget og bagdækslet er lukket.

Trin 3

  • Sørg for, at metalbagdækslet er monteret efter rengøring af det 1. spejl.

Trin 4

Vi vil udføre en hurtig kontrol ved hjælp af tape og pulser for at se den faktiske CO2-laserbane startende fra midten af arbejdsfladen.

Trinoversigt - Center

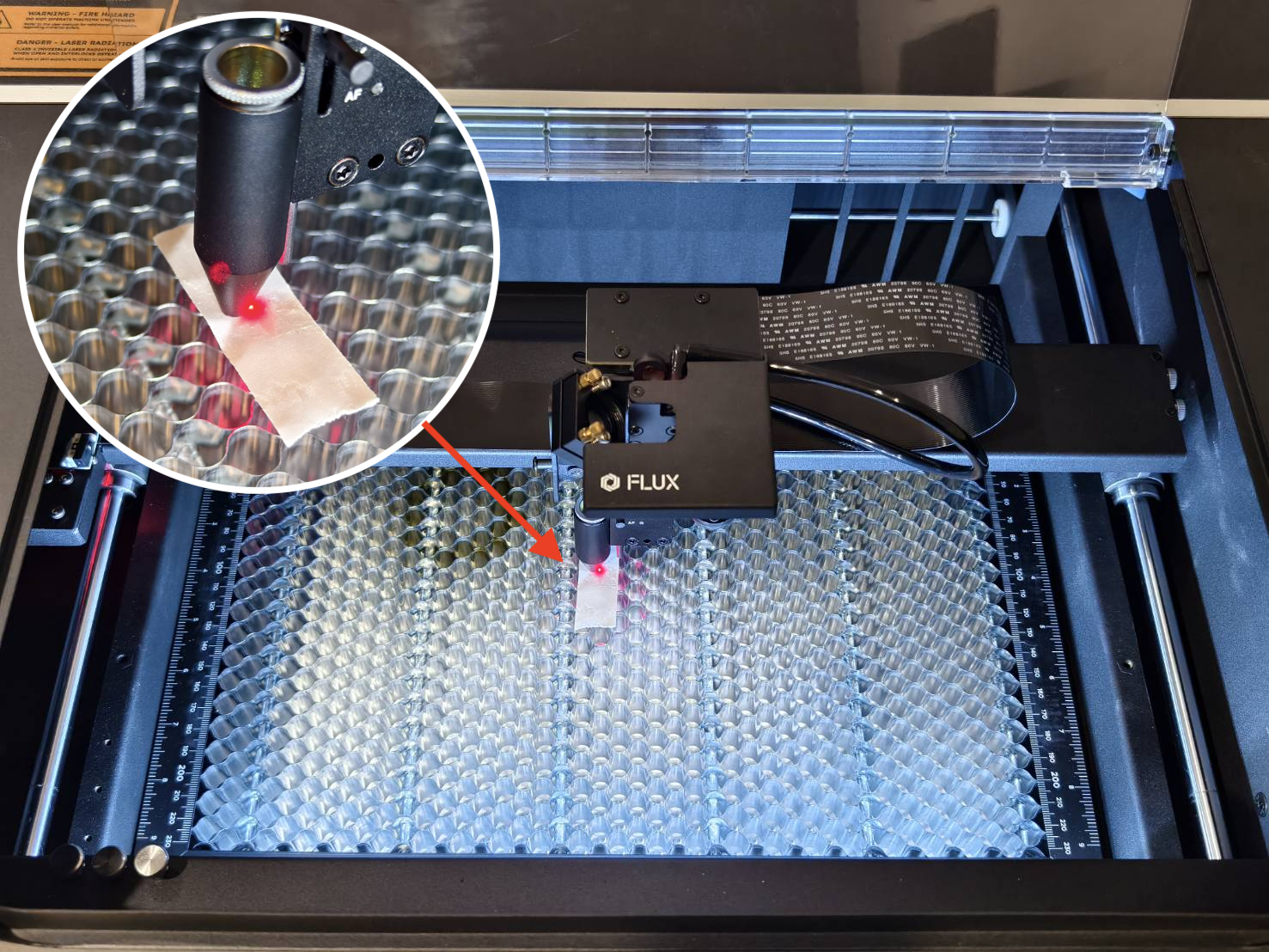

  • Placer et enkelt lag tape på dysespidsen, flyt laserhovedet til midten af arbejdsfladen, luk døren, og afgiv derefter én puls.


  • Demonstration

  • Fjern tapen og kontroller, om prikken er rund.

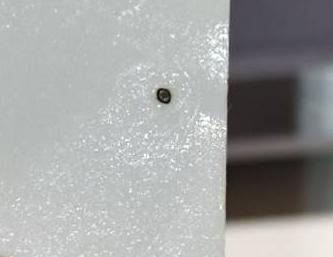

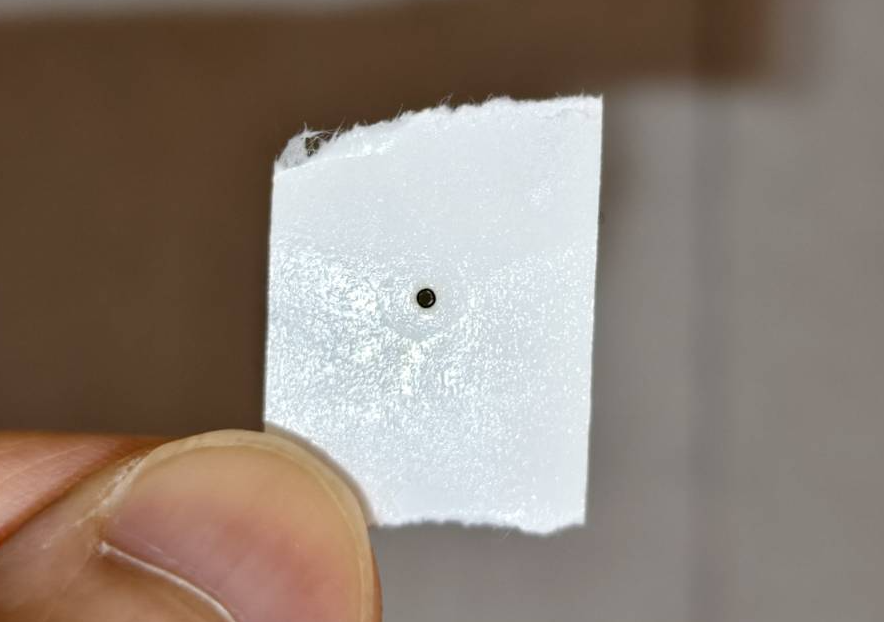

    Godt eksempel
    (Rund og centreret)

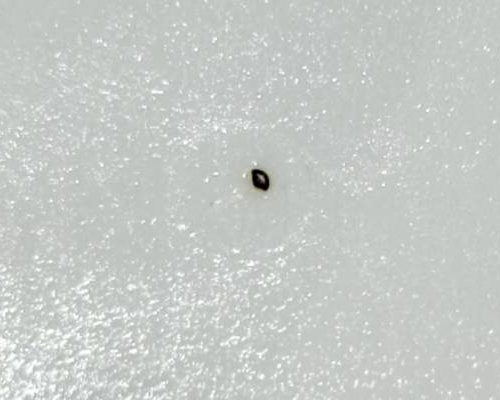

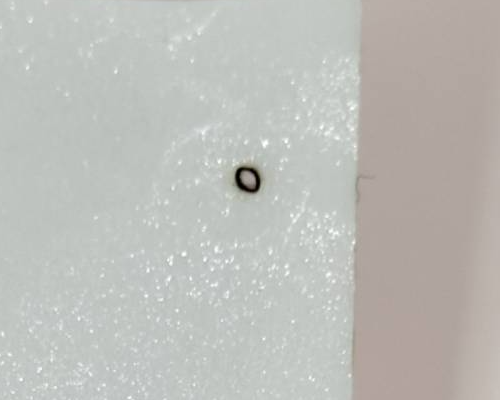

    Acceptabelt eksempel
    (Rund, men lidt forskudt fra centrum)

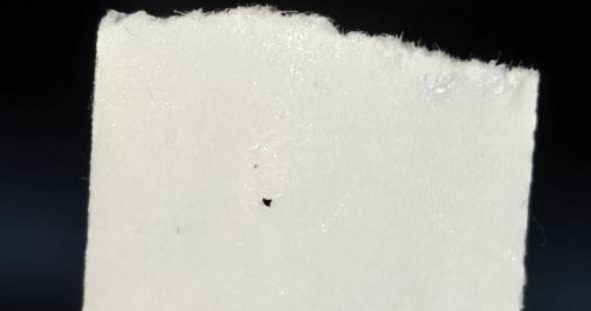

    Dårligt eksempel (ikke rund eller ikke centreret)



Vurder dit resultat og næste handling:

  • Godt eller acceptabelt resultat >> Trin 5

Trin 5

Vi kontrollerer den sidste position ved hjælp af tape og pulser for at se den faktiske CO2-laserbane i nederste højre hjørne af arbejdsfladen.

Trinoversigt - Nederste højre

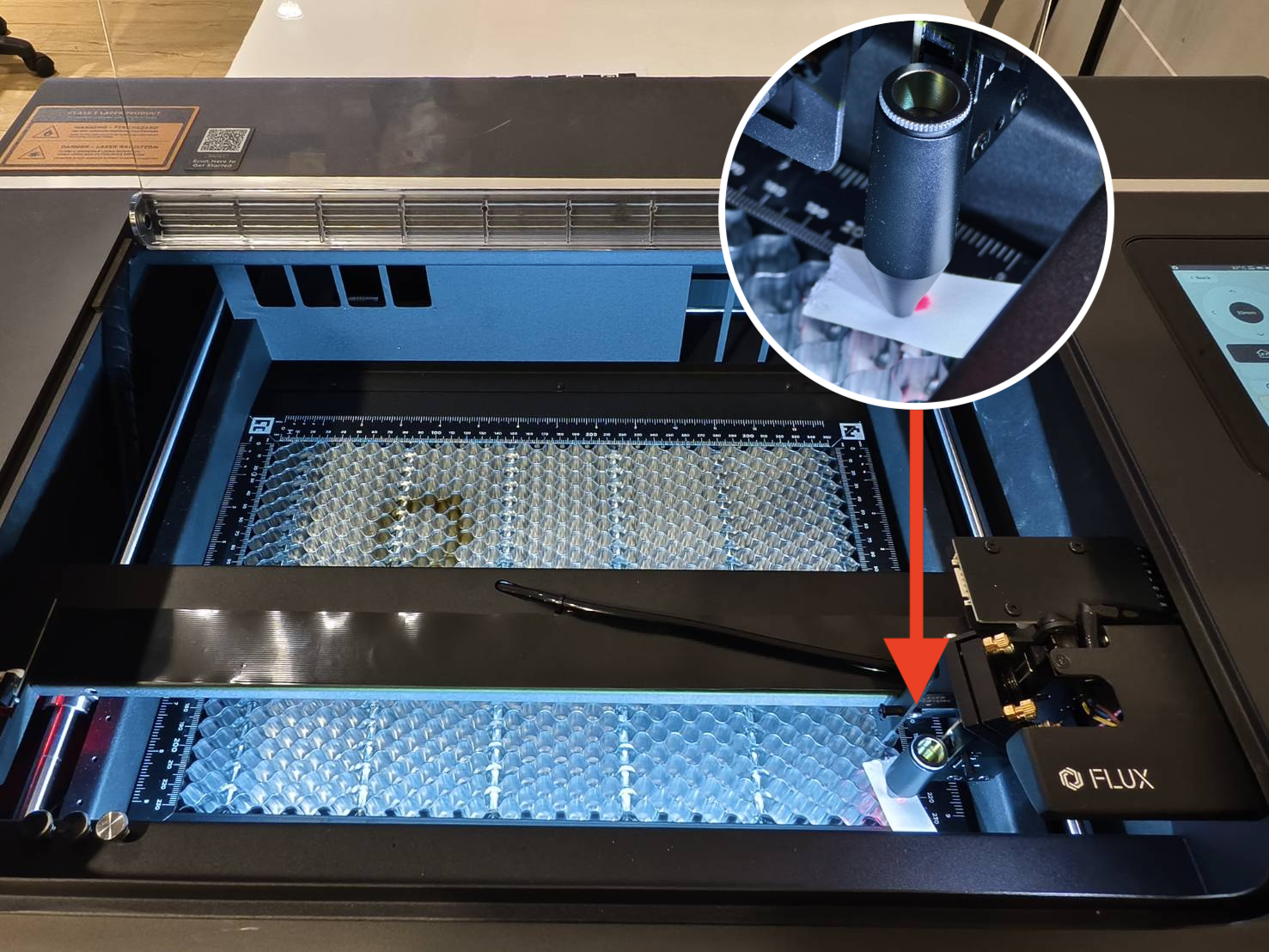

  • Placer et enkelt lag tape på dysespidsen, flyt laserhovedet til nederste højre hjørne af arbejdsfladen, luk døren, og afgiv derefter én puls.



  • Demonstration

  • Fjern tapen og kontroller, om prikken er rund.

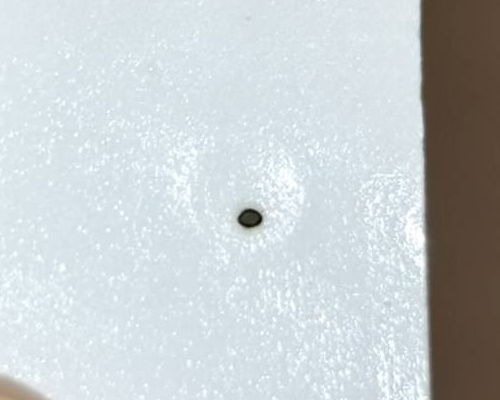

    Godt eksempel
    (Rund og centreret)

    Acceptabelt eksempel
    (Rund, men lidt forskudt fra centrum)

    Dårligt eksempel (ikke rund eller ikke centreret)



Vurder dit resultat og næste handling:

  • Godt eller acceptabelt resultat >> Din optiske bane er i orden!

#END
