Denne artikel vil guide dig gennem, hvordan du justerer den optiske sti. Hvis du er usikker på, om din optiske sti kræver justering, bedes du først bruge linket nedenfor til at inspicere din sti. Inspektion af optisk sti
Bemærk: Nogle fotos brugt i denne artikel er fra HEXA, men mekanismen for beamo II er den samme.
Tegn på en fejljusteret optisk sti
Ikke i stand til at skære gennem materialerne ved brug af standardeffekt og -hastighed i Beam Studio.
Dårlige graveringsresultater, hvor graveringsmønstrene i et bestemt område er lysere eller dybere end andre områder, eller bliver lysere eller dybere i en bestemt retning.
Snitfladen på materialet er ikke lodret efter skæring.

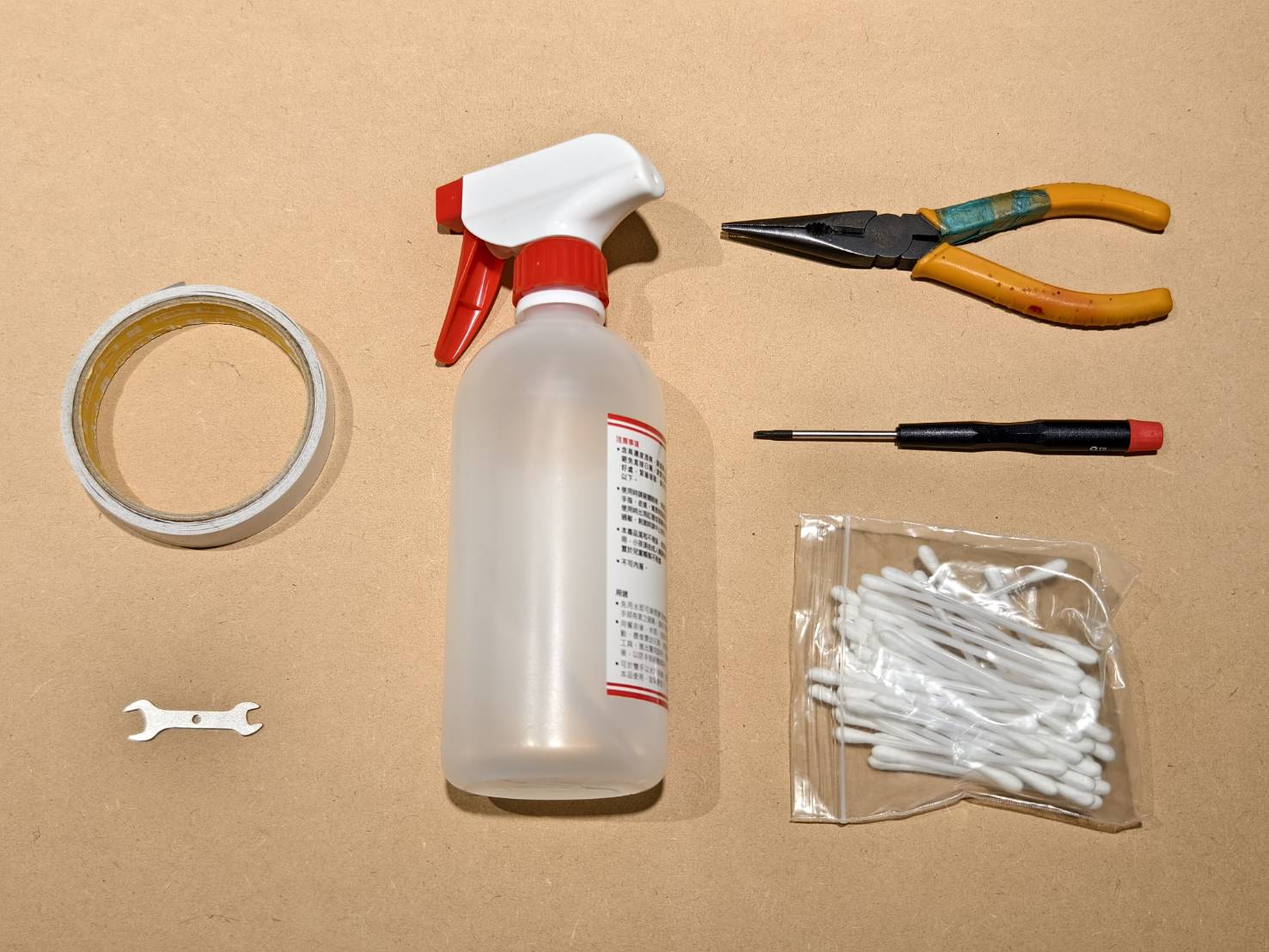

Værktøj
Forbered venligst følgende værktøj.
Dobbeltklæbende tape
Dobbelt skruenøgle
Desinfektionsspray / Alkoholspray
Tang
T8 Torx skruetrækker
Vatpinde
Trin 1
Gør dig fortrolig med, hvordan du laver en puls sikkert.

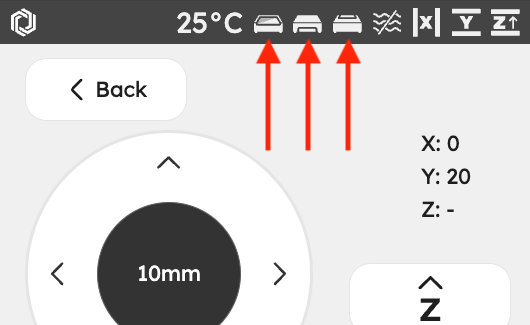

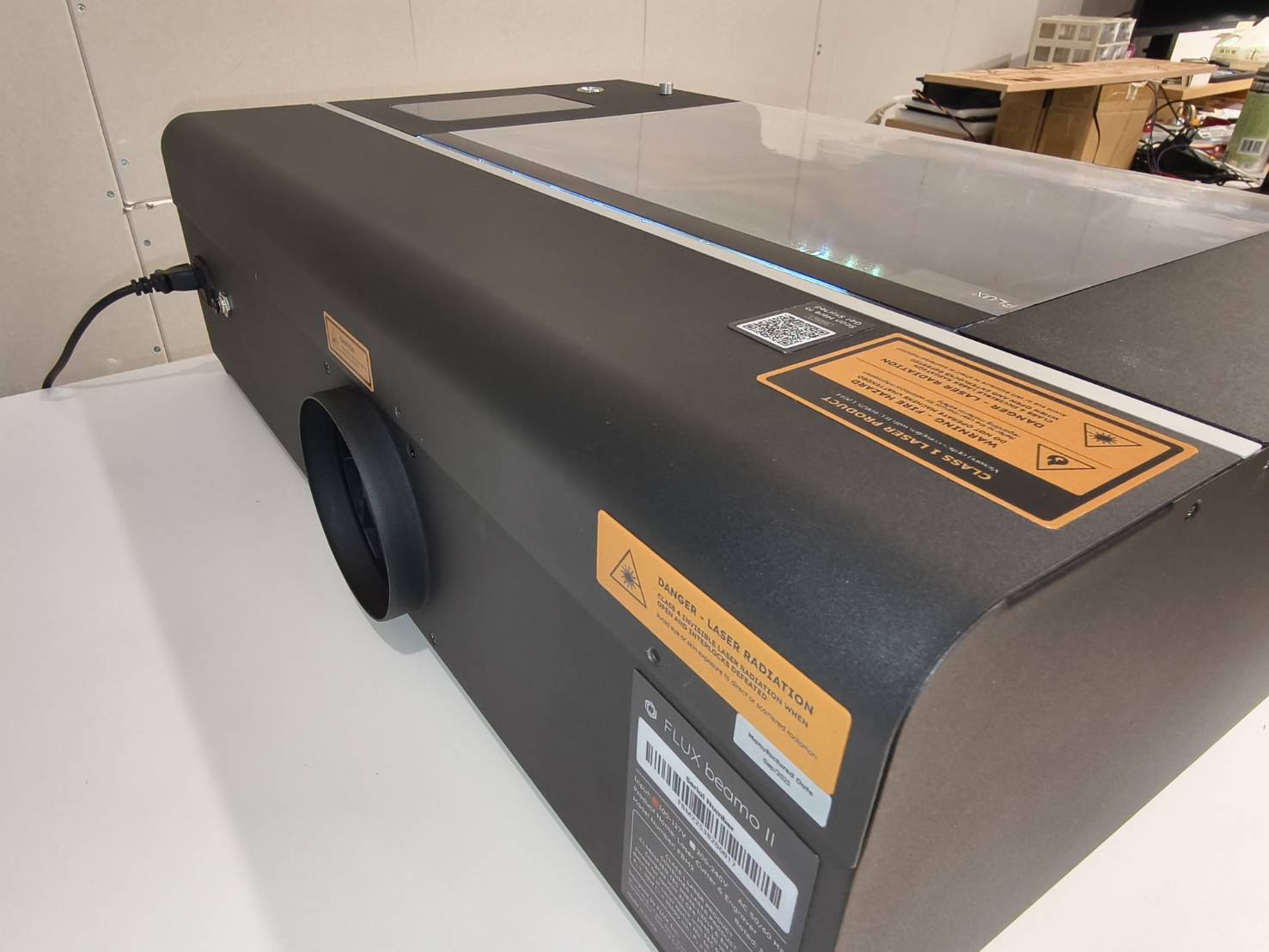

A. Tænd maskinen. B. Luk låget. C. Gå ind i vedligeholdelsestilstand og vent, indtil homing-processen er færdig. (Sørg for, at døren, bagdækslet og bundikonerne er lukkede, ellers kan du ikke lave en puls.) D. Find Puls-knappen. E. Ét tryk = én puls, to tryk = to pulser, og så videre. ⚠︎ Lav altid pulser, når låget og bagdækslet er lukkede.

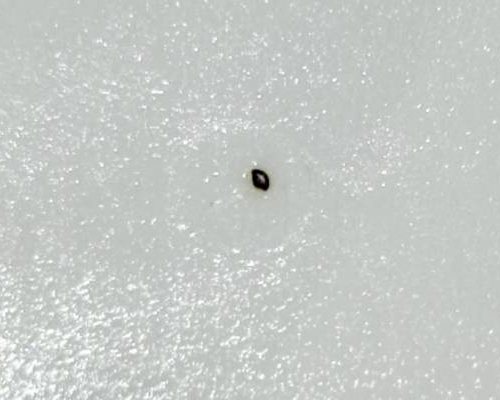

Laserstrømforsyningen er defekt og skal udskiftes.
Trin 6

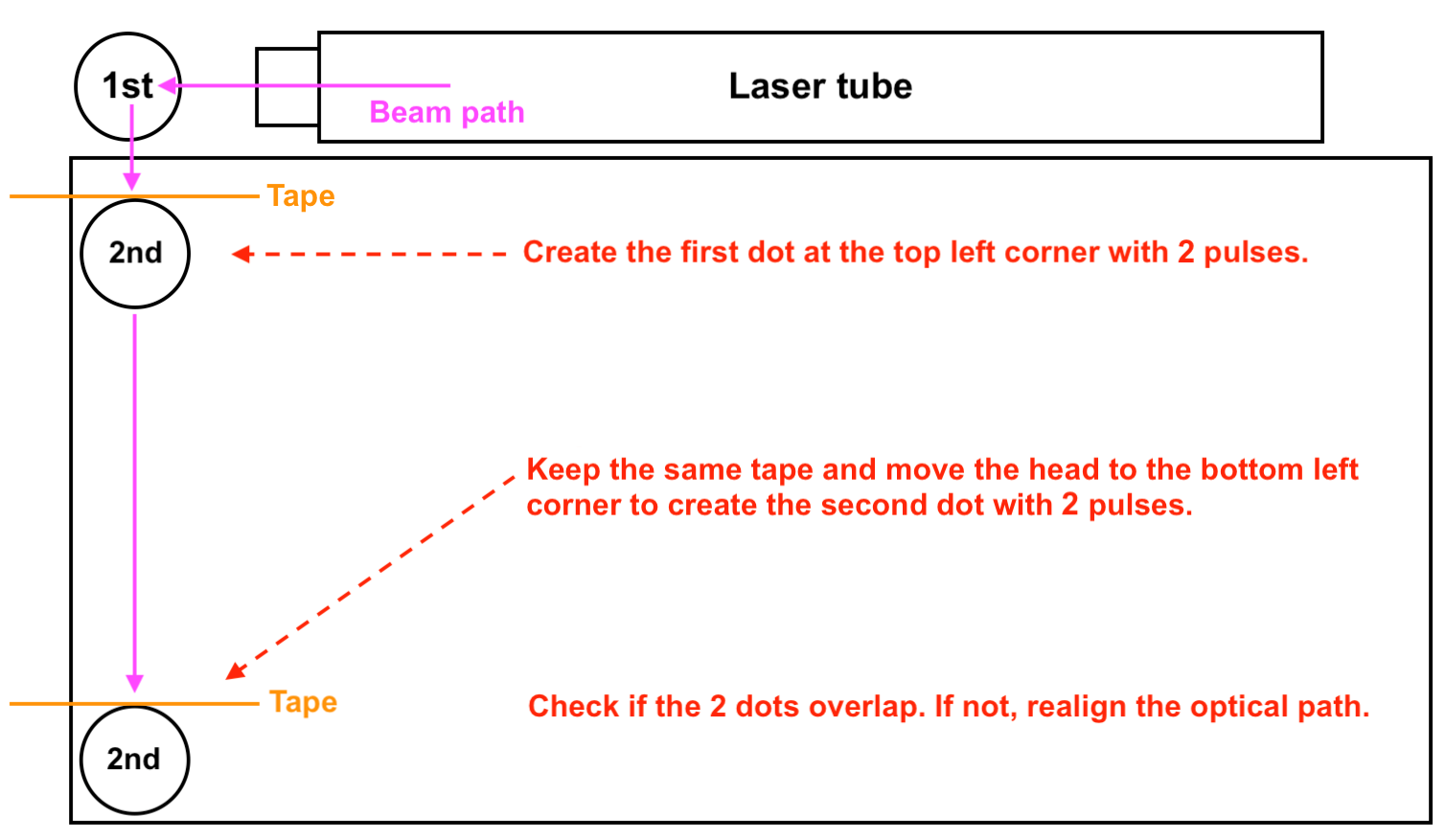

Dette trin kontrollerer, om stien er justeret fra 1. spejl til 2. spejl.
Trinoversigt:
Før du starter, skal du genmontere bagdækslet og bruge én skrue indtil videre.
Faktiske trin:

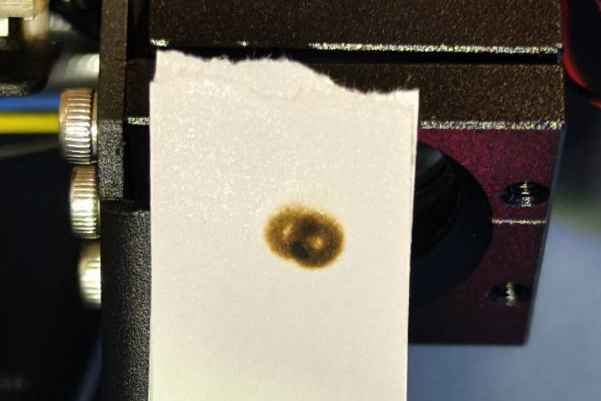

Placer et nyt tolagsdobbeltklæbende tape på 2. spejl.

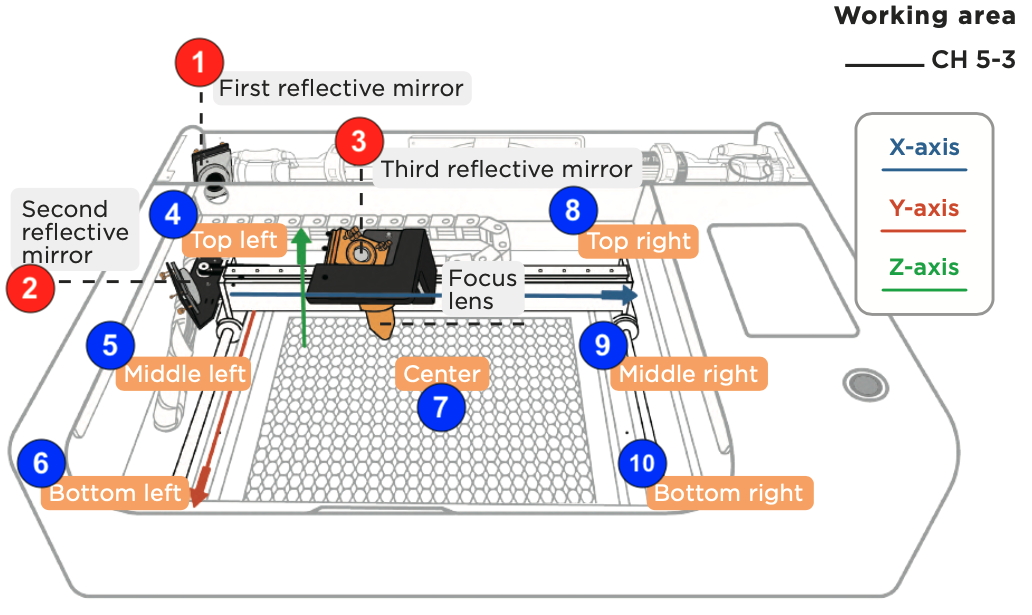

Flyt portalen til toppen og flyt laserhovedet til højre.
Luk døren og affyr 2 pulser.
Flyt portalen til det nederste hjørne og affyr yderligere 2 pulser.

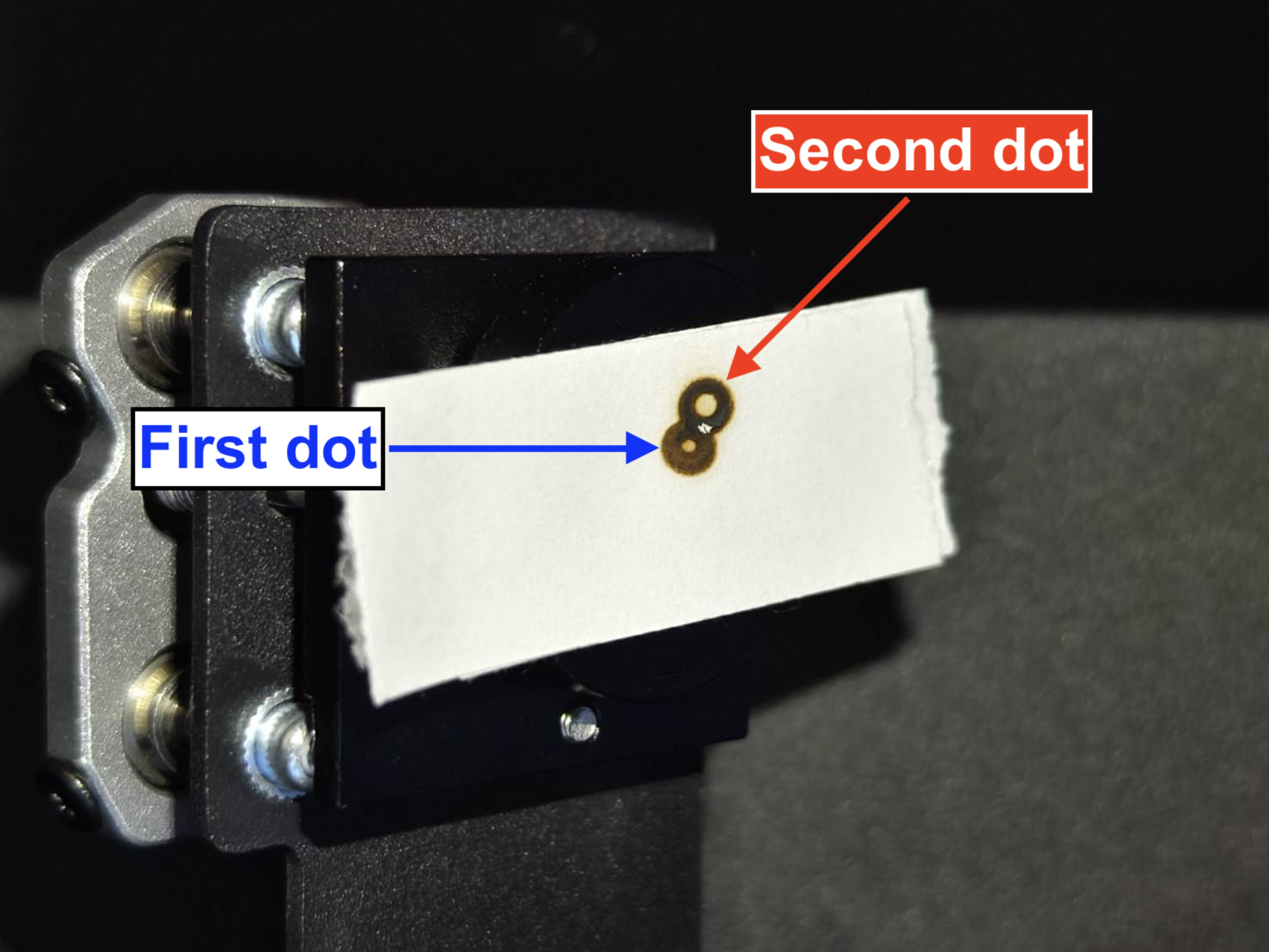

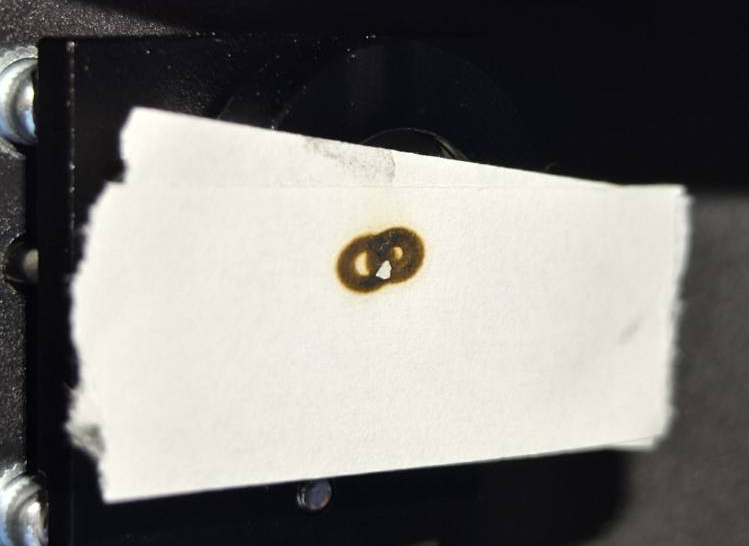

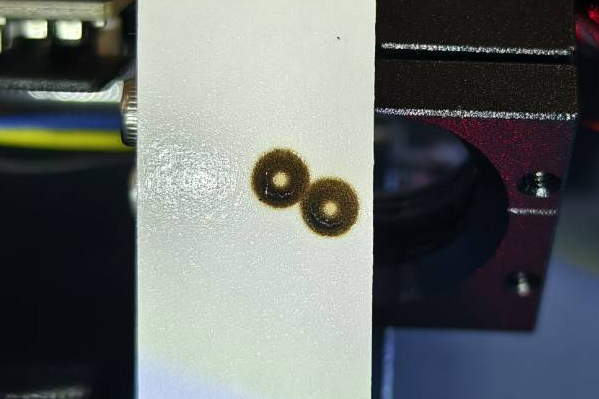

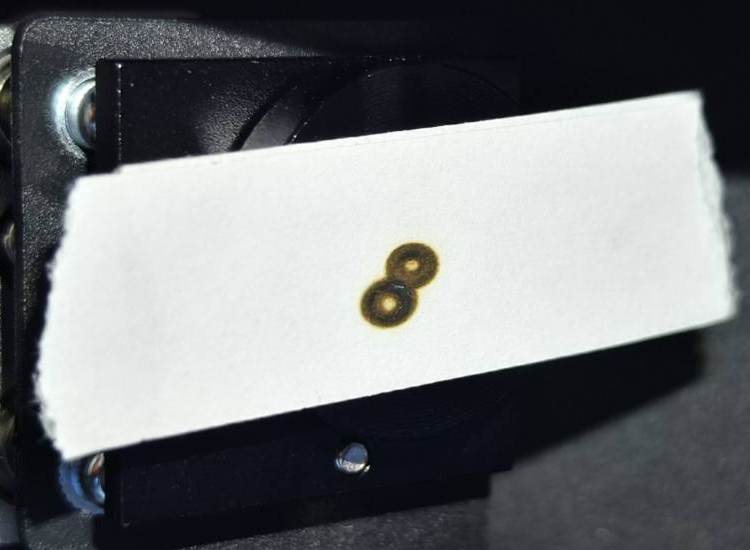

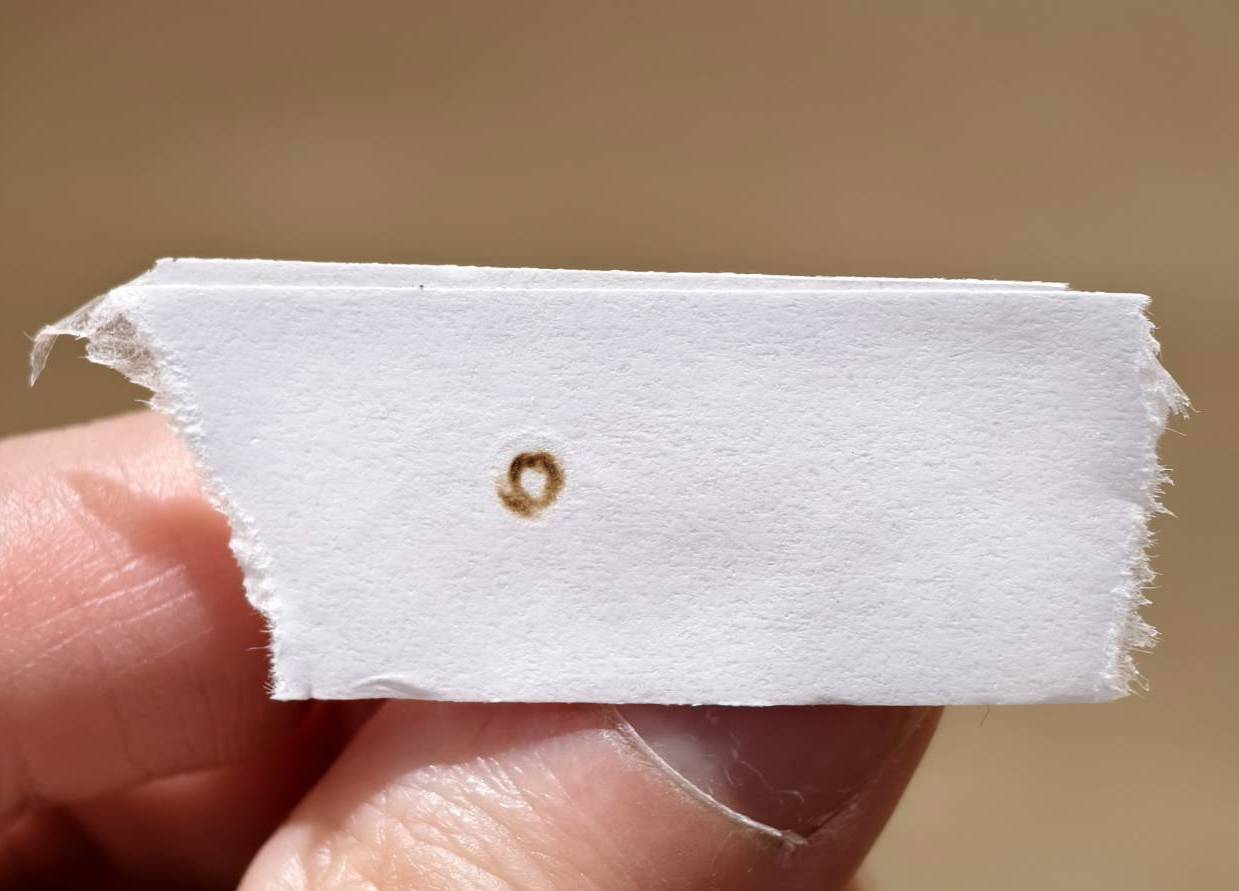

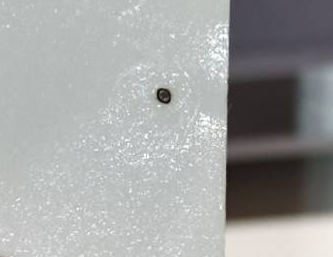

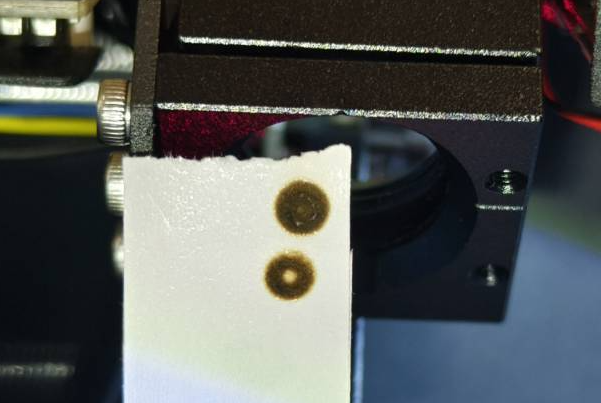

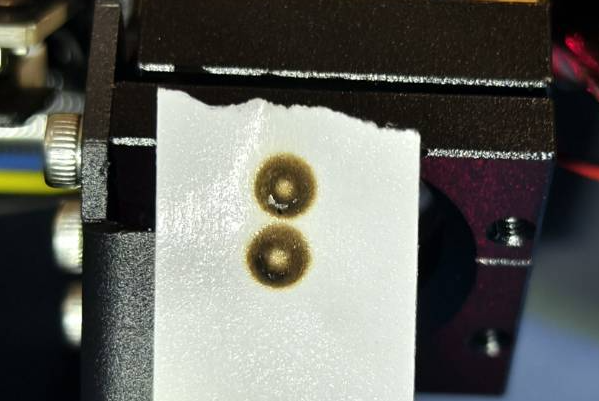

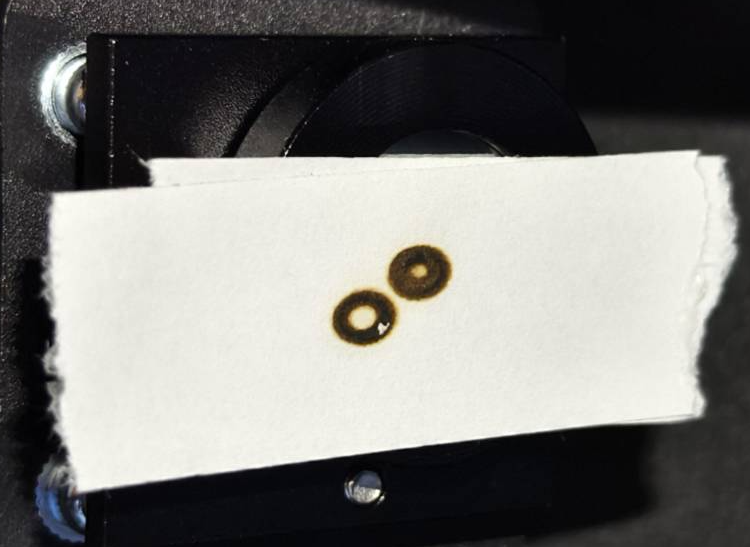

Kontroller visuelt, om de to brændemærker overlapper, og om resultatet er godt eller dårligt. (Du kan se tapen fra siden for at identificere det 2. punkt.)
Dette trin vil lære dig, hvordan du justerer stien fra det 1. spejl til det 2. spejl ved at justere skruerne på det 1. spejl.

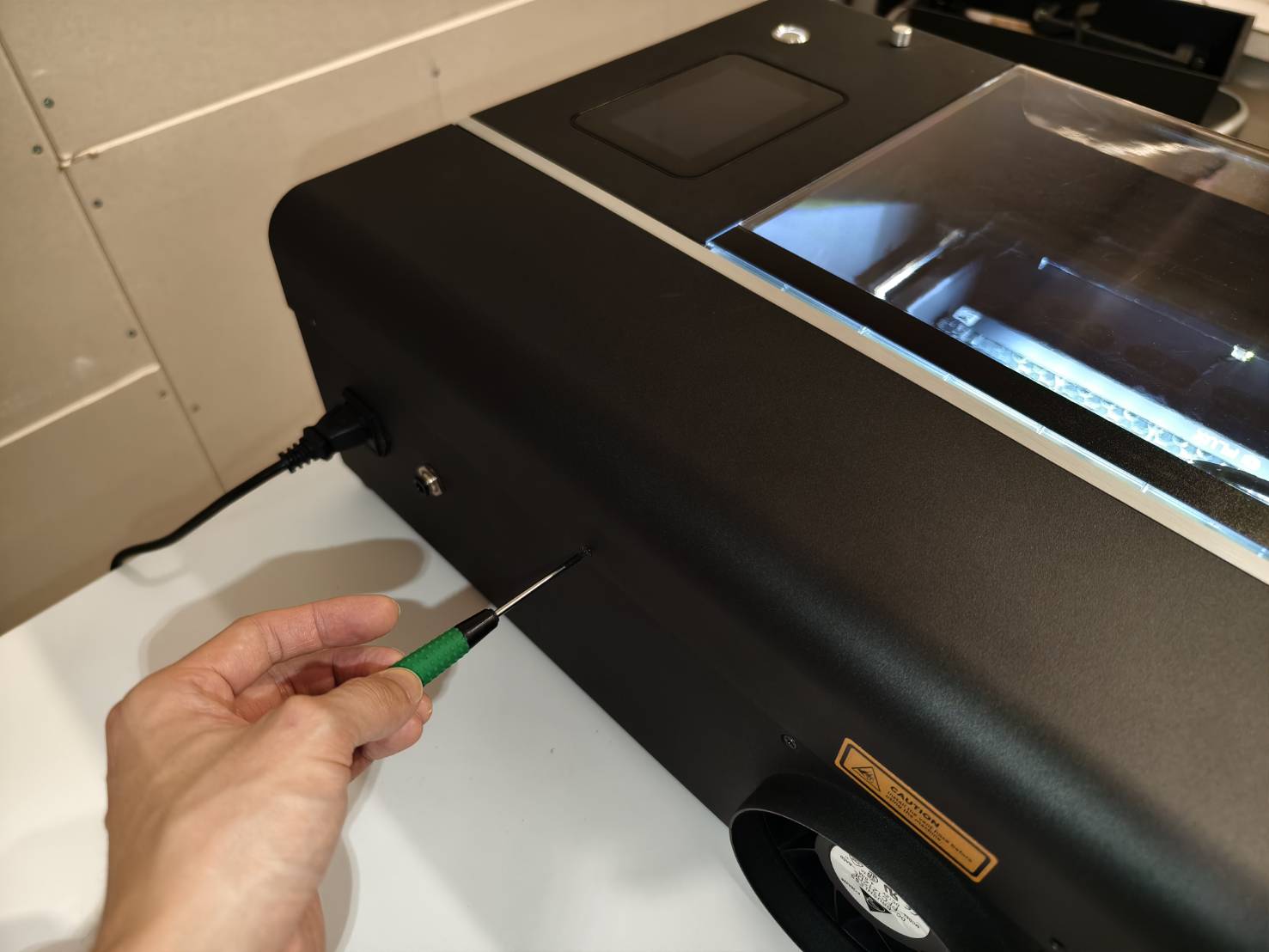

Fjern først bagdækslet.

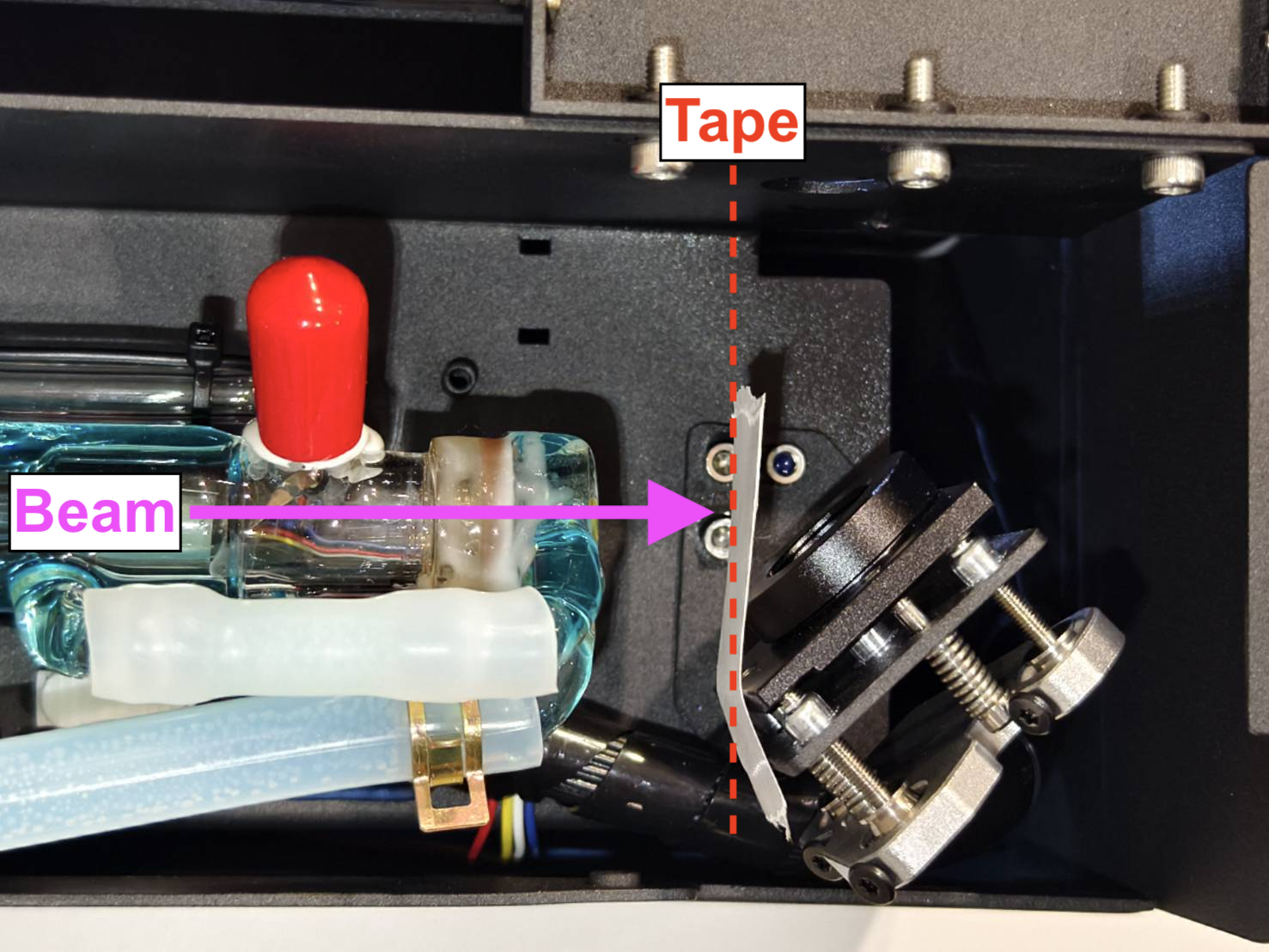

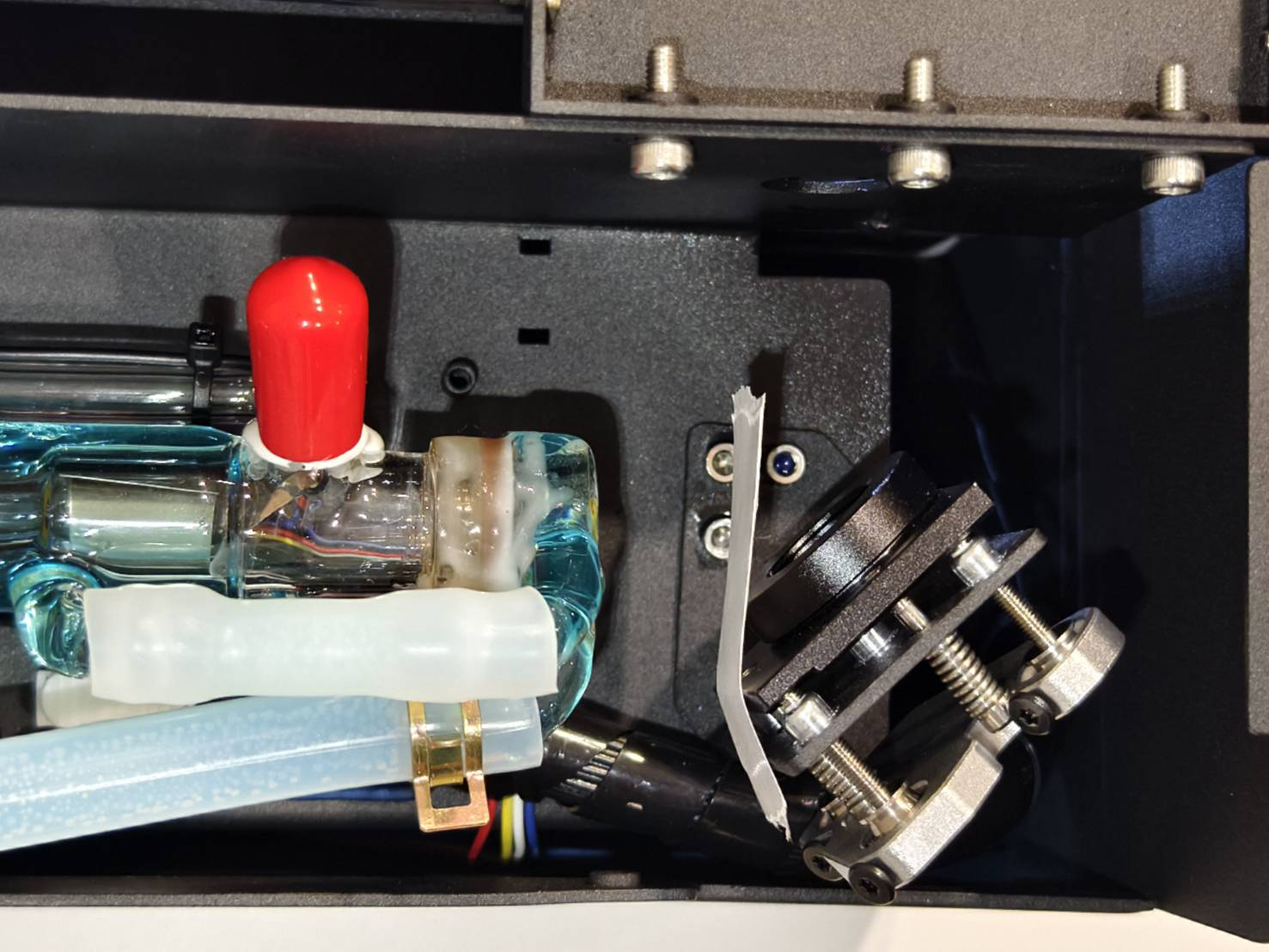

Find det første spejl. Spray alkohol på holderen og vent et par sekunder. Løsn derefter de tre T8-skruer for at fjerne holderen.

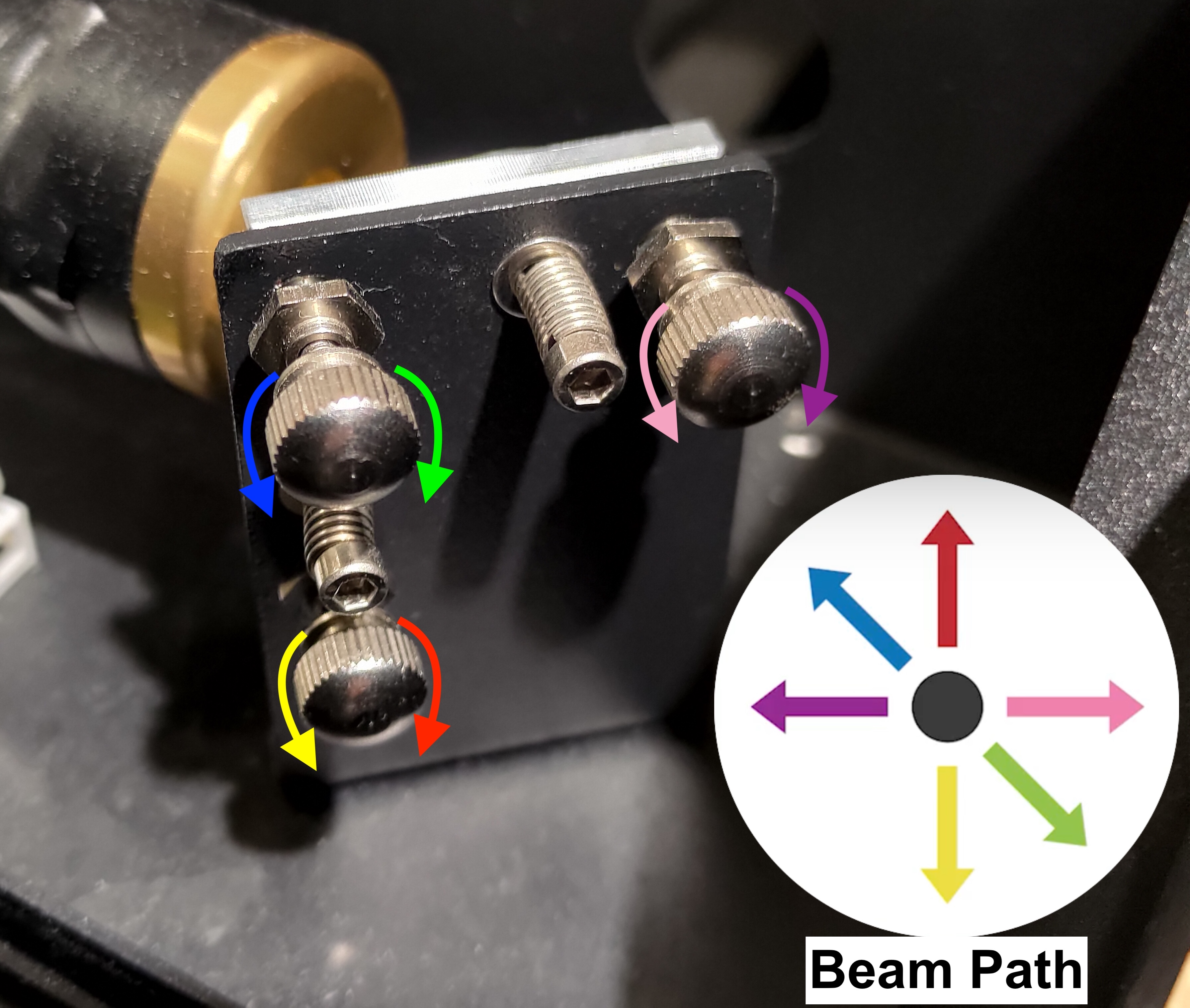

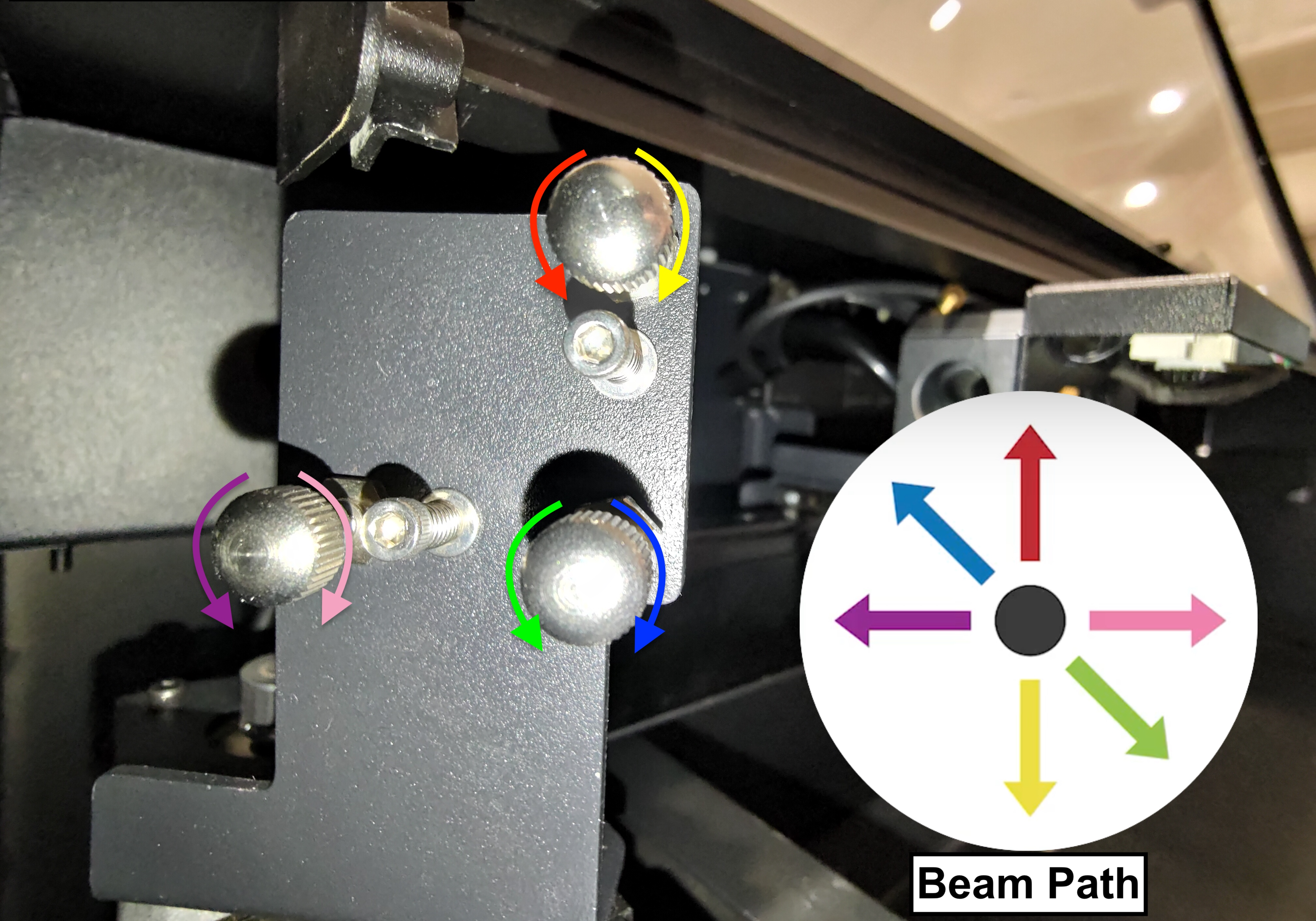

Der er tre skruer på det 1. spejl, og ved at dreje dem med eller mod uret ændres strålebanen, hvilket betyder, at det andet punkts position vil ændre sig.
Demonstration - Justering af sti fra første spejl til andet spejl
Brug et nyt tolagstape til at lave 2 pulser øverst og yderligere 2 pulser nederst.
Bestem hvilken/hvilke skrue(r) du skal justere ud fra dit resultat i tabellen nedenfor.
Juster skruen. Hold portalen i bunden.
Lav 2 pulser for at se, om det 2. punkt kommer tættere på det 1. punkt.

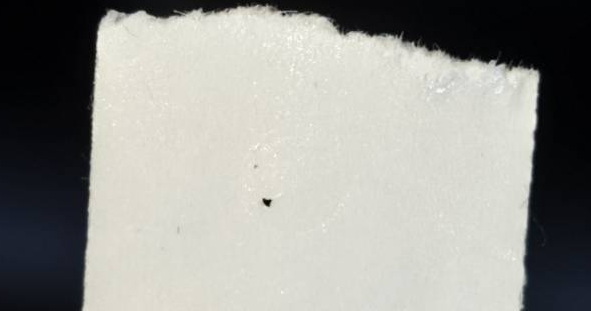

Når det er svært at bestemme det 2. punkt, skal du kassere det brugte tape.
Efter justeringen skal du geninstallere skrueholderen.
(Videoen er en faktisk betjening fra FLUX-personalet. Det er en lang video, du kan ændre hastigheden, men konceptet og processen er nøglen til at forstå, hvordan du justerer.)

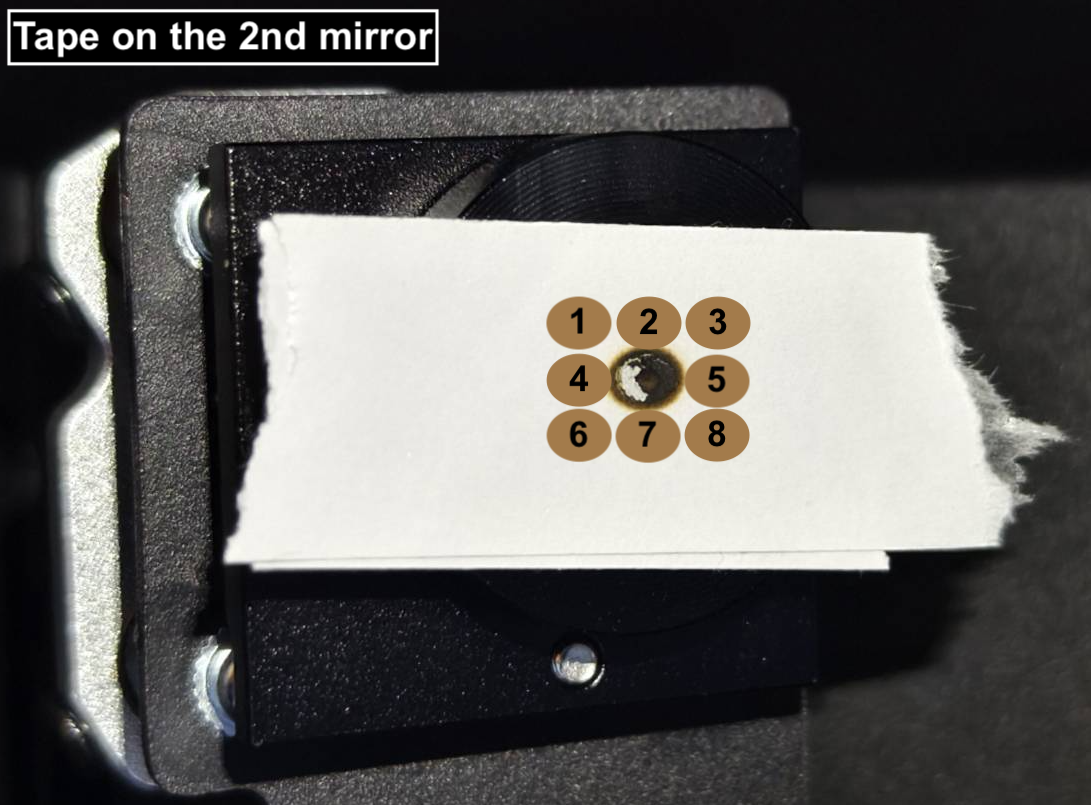

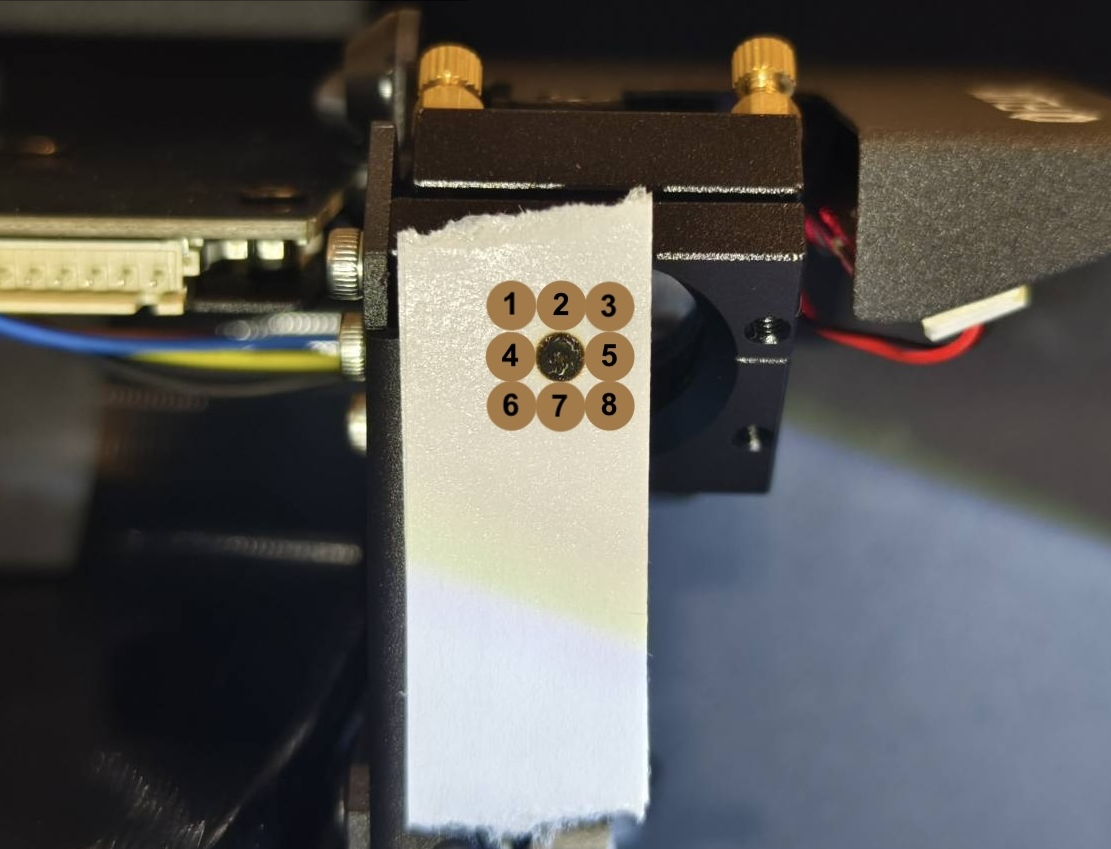

Bestem positionen af din røde laserprik, sigt på skruen og dens rotationsretning. Se venligst billedet nedenfor og find det nummer, der ligner din røde laserpriks position:

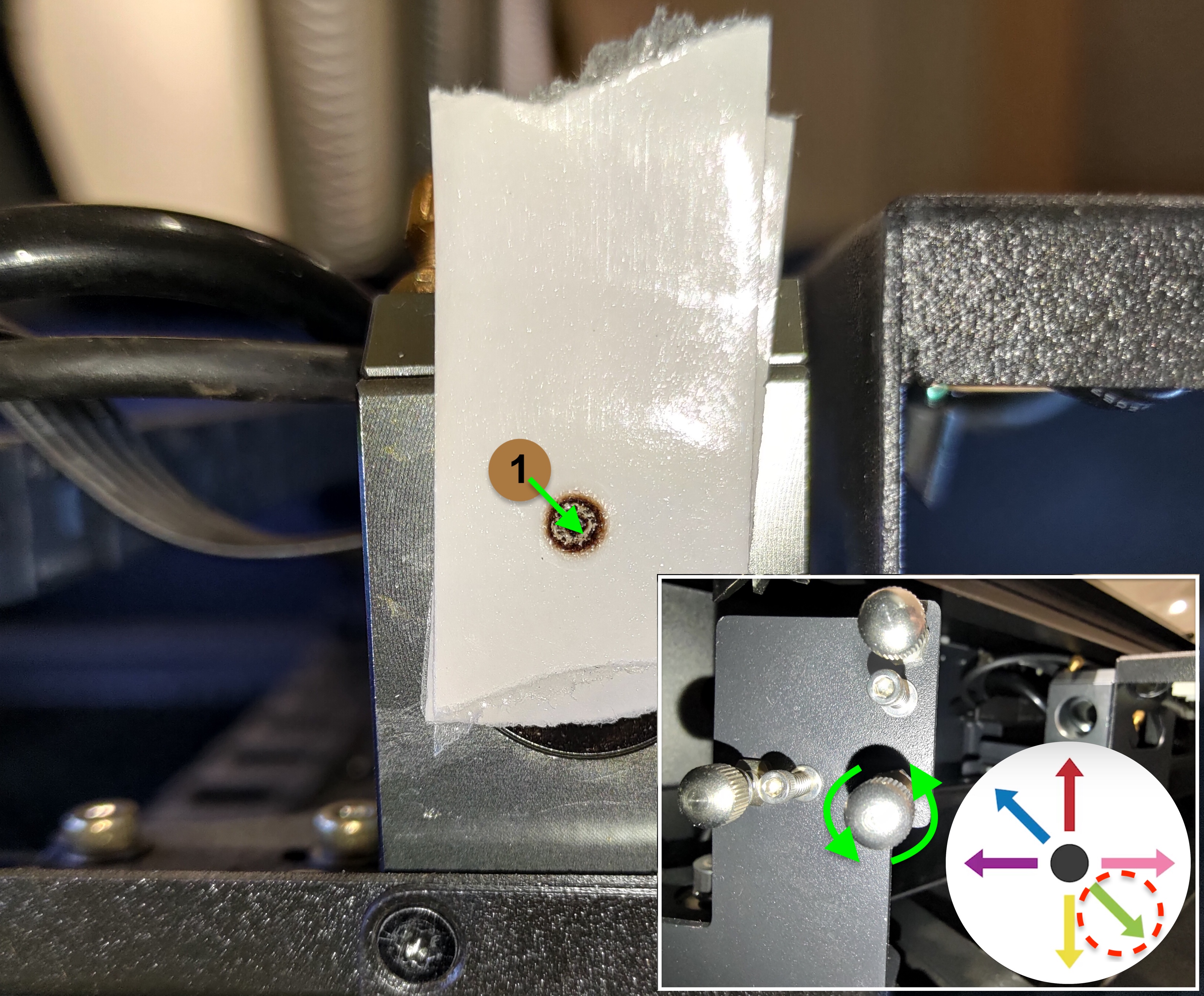

For #1: Det 2. punkt skal bevæge sig ned til højre for at overlappe det første punkt Den øverste venstre skrue skal drejes med uret. Se venligst billedet nedenfor.

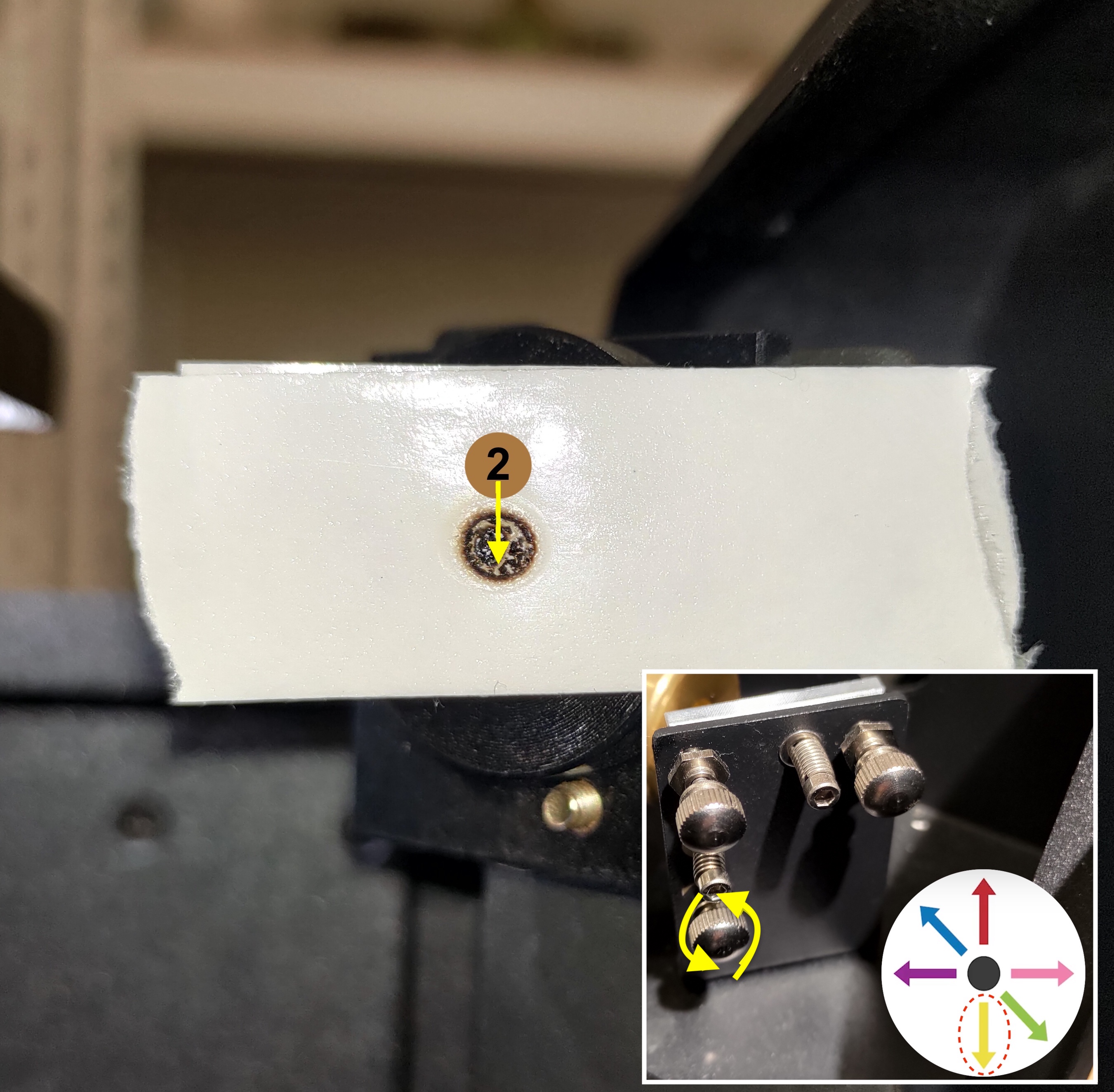

For #2: Det 2. punkt skal bevæge sig lige ned for at overlappe det første punkt. Den nederste venstre skrue skal drejes mod uret. Se venligst billedet nedenfor.

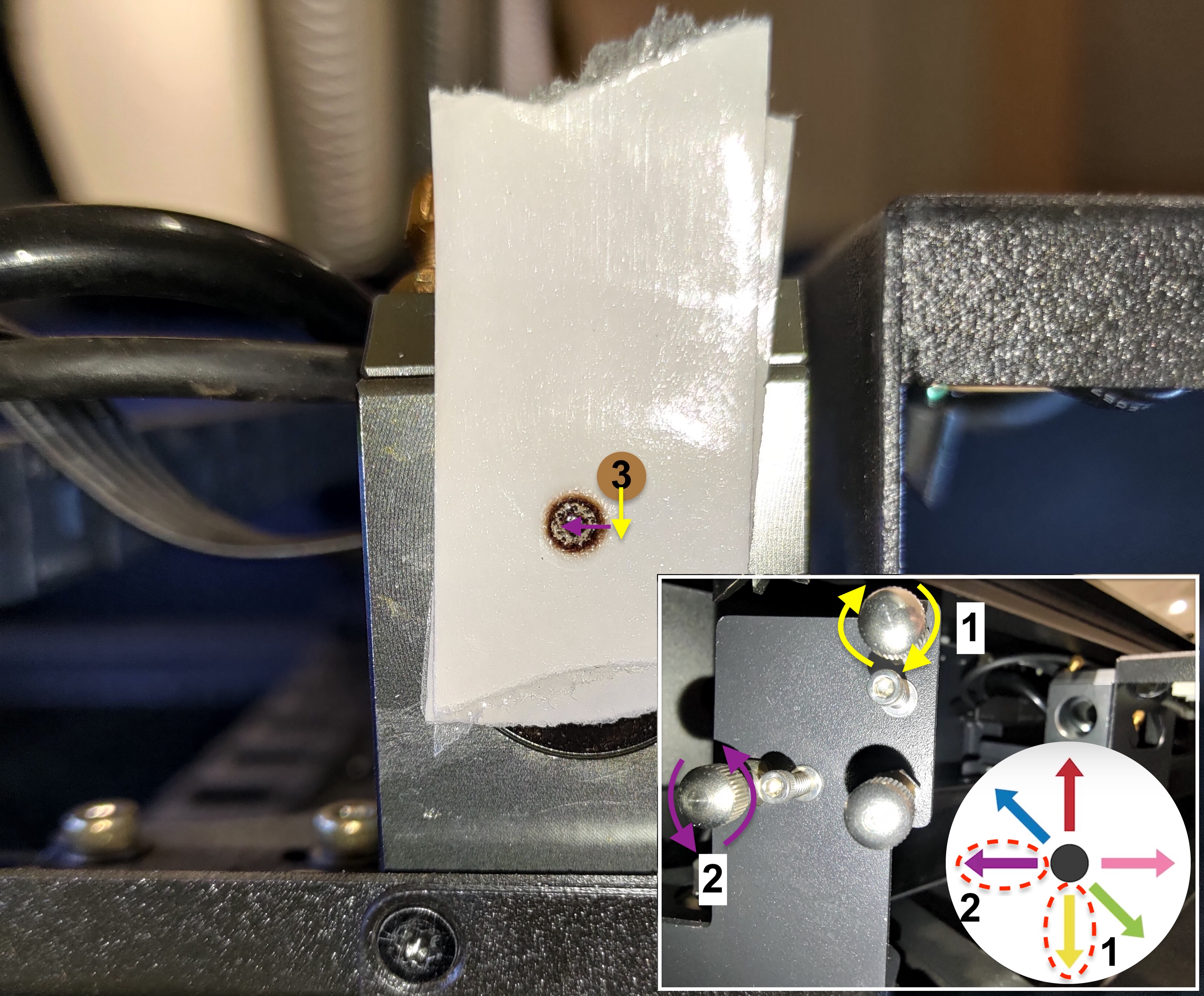

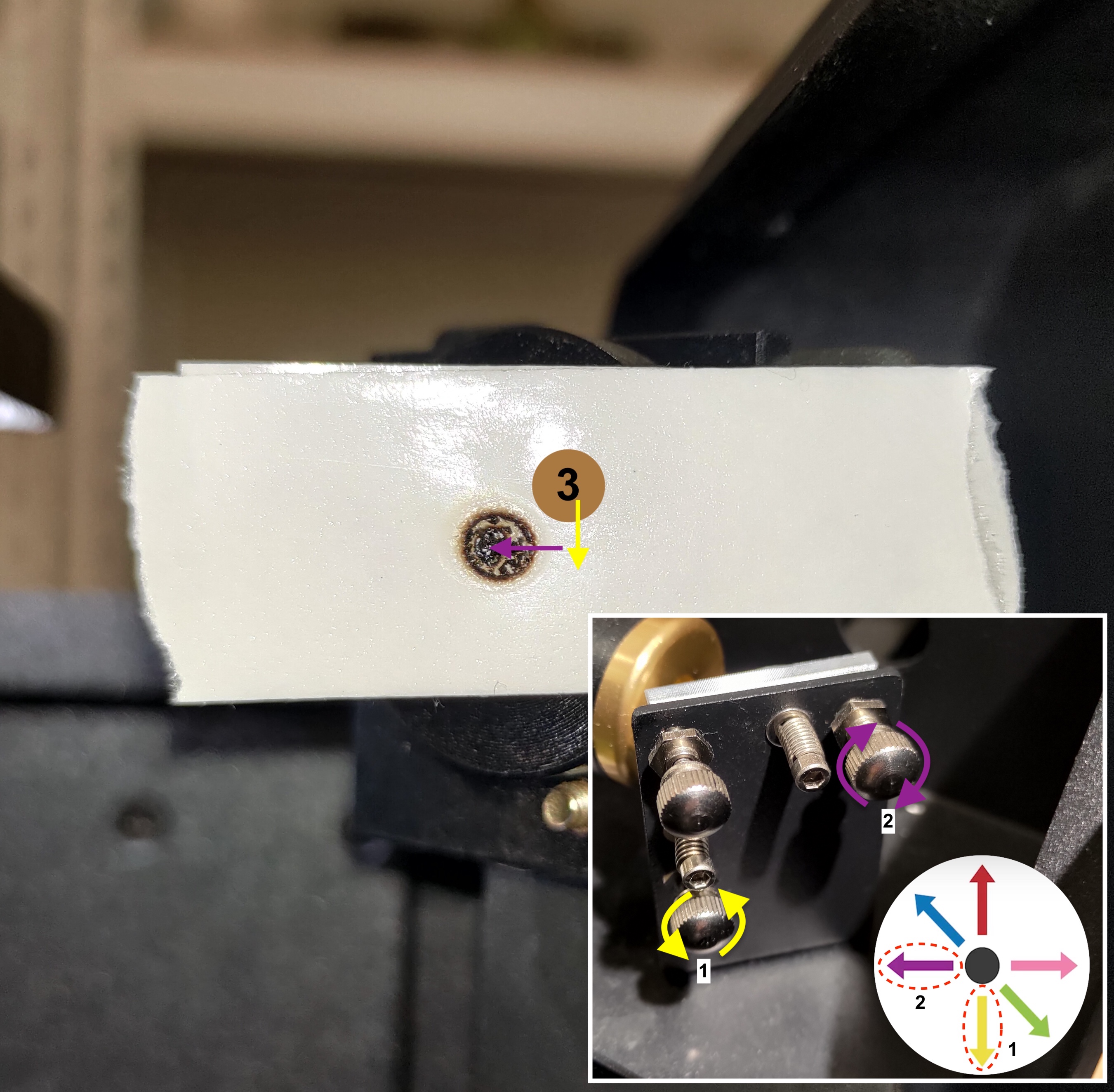

For #3: Det 2. punkt skal først bevæge sig ned og derefter til venstre for at overlappe det første punkt. Den nederste venstre skrue skal drejes mod uret for at få punktet til at bevæge sig ned. Den øverste højre skrue skal drejes med uret for at få punktet til at bevæge sig til venstre. Se venligst billedet nedenfor.
For #4: Det 2. punkt skal bevæge sig til højre for at overlappe det første punkt. Den øverste højre skrue skal drejes mod uret. Se venligst billedet nedenfor.

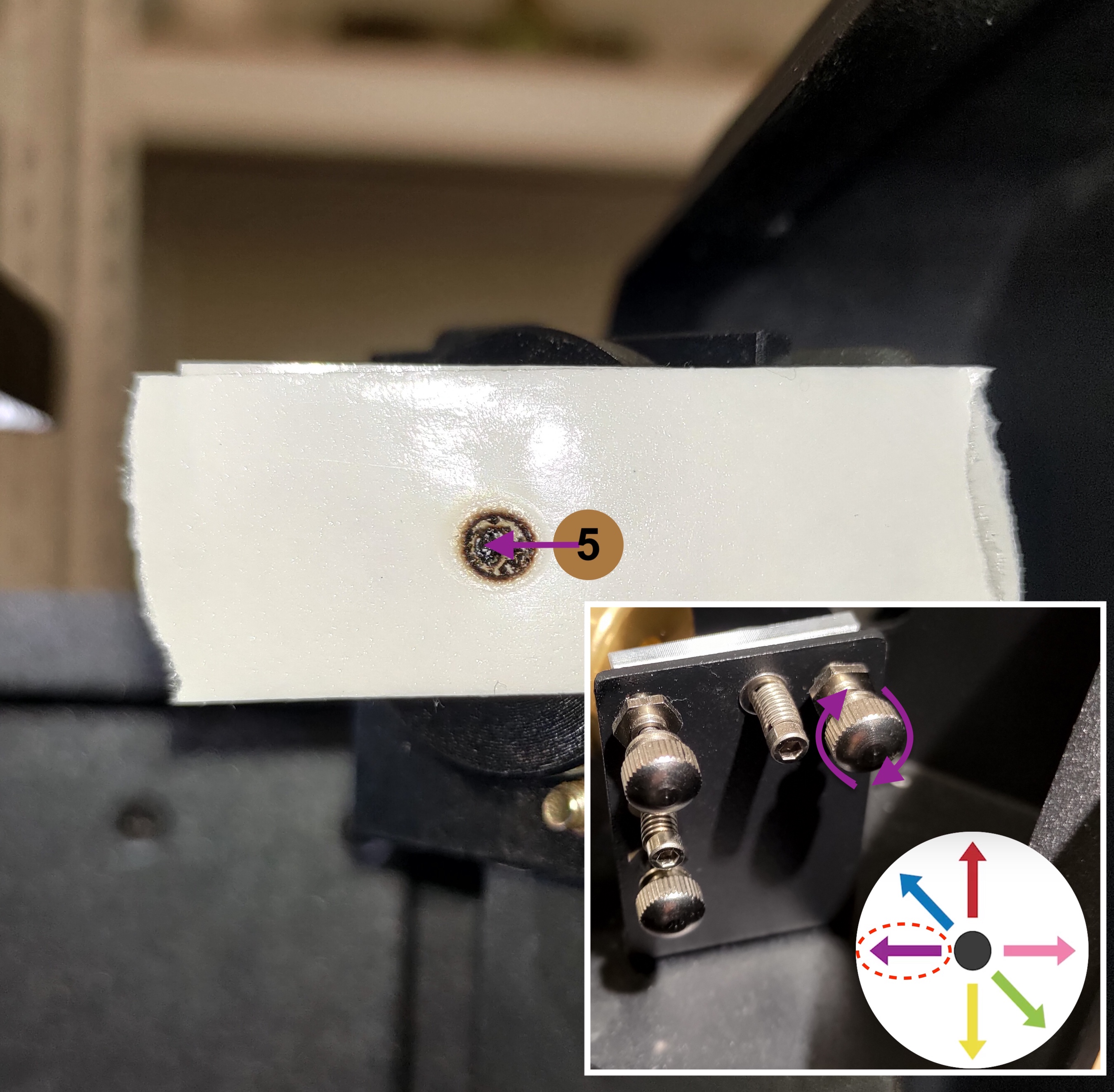

For #5: Det 2. punkt skal bevæge sig til venstre for at overlappe det første punkt. Den øverste højre skrue skal drejes med uret. Se venligst billedet nedenfor.

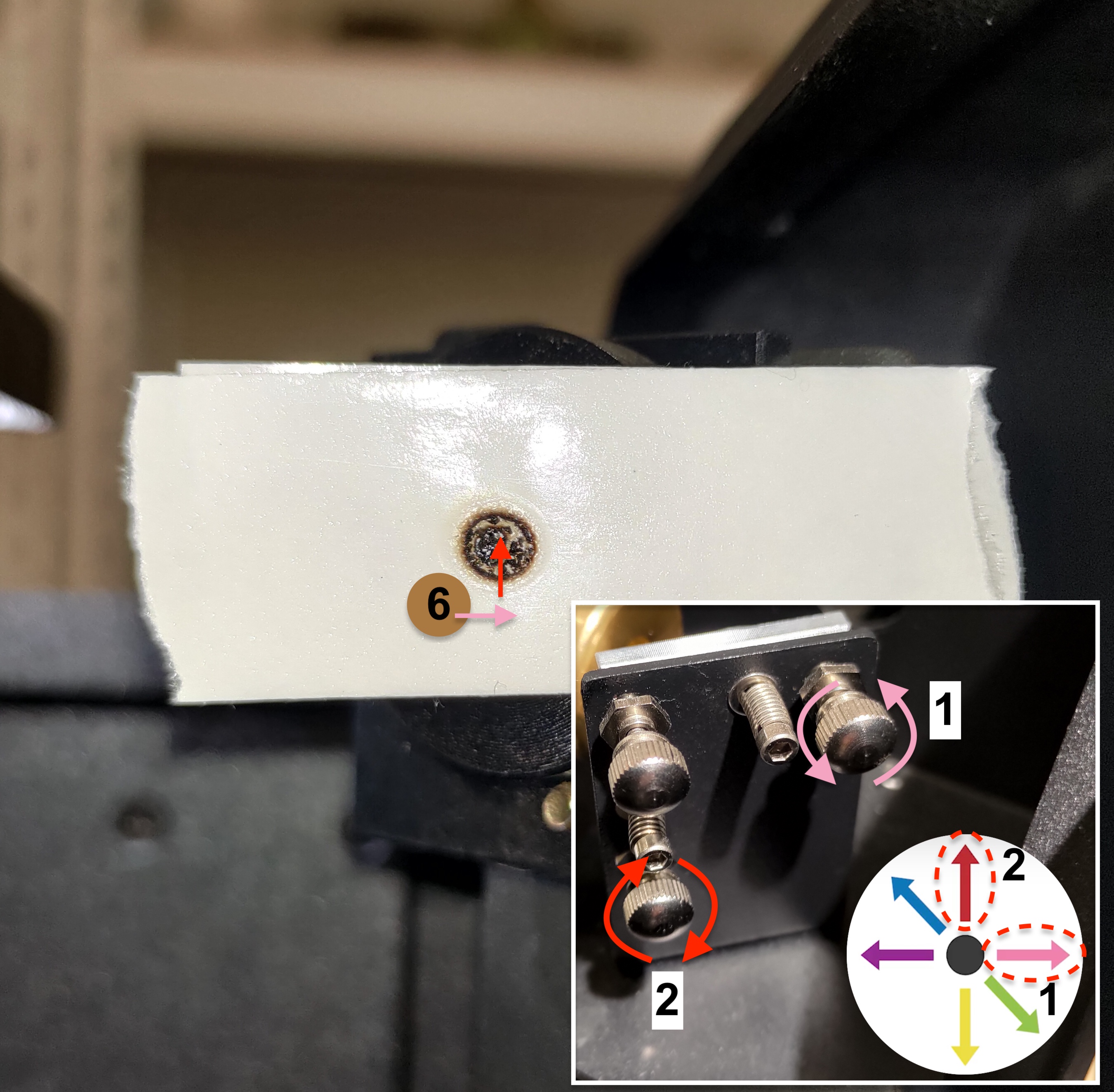

For #6: Det 2. punkt skal først bevæge sig til højre og derefter op for at overlappe det første punkt. Den øverste højre skrue skal drejes mod uret for at få punktet til at bevæge sig til højre. Den nederste venstre skrue skal drejes med uret for at få punktet til at bevæge sig op. Se venligst billedet nedenfor.

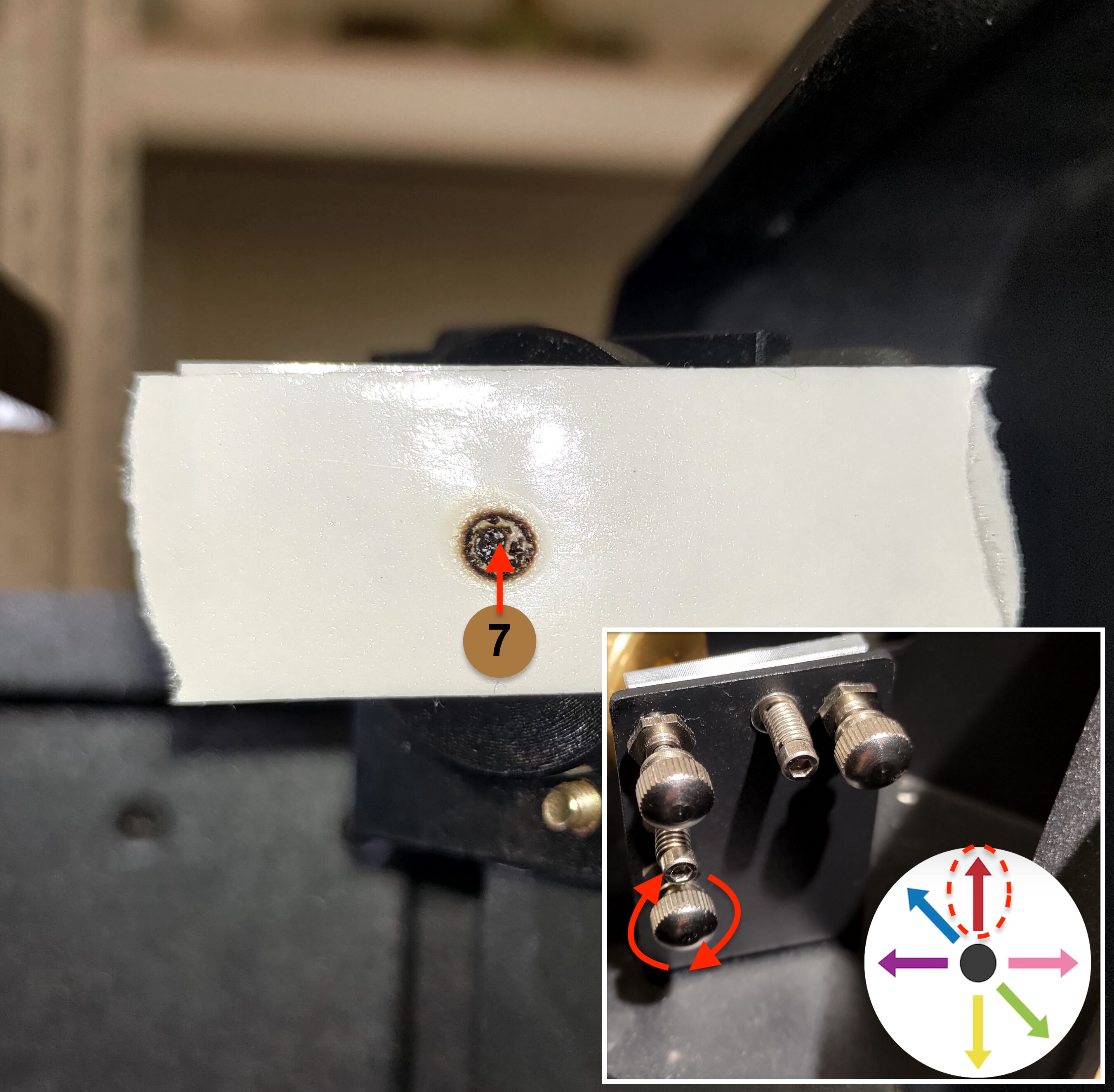

For #7: Det 2. punkt skal gå lige op for at overlappe det første punkt. Den nederste venstre skrue skal drejes med uret. Se venligst billedet nedenfor.

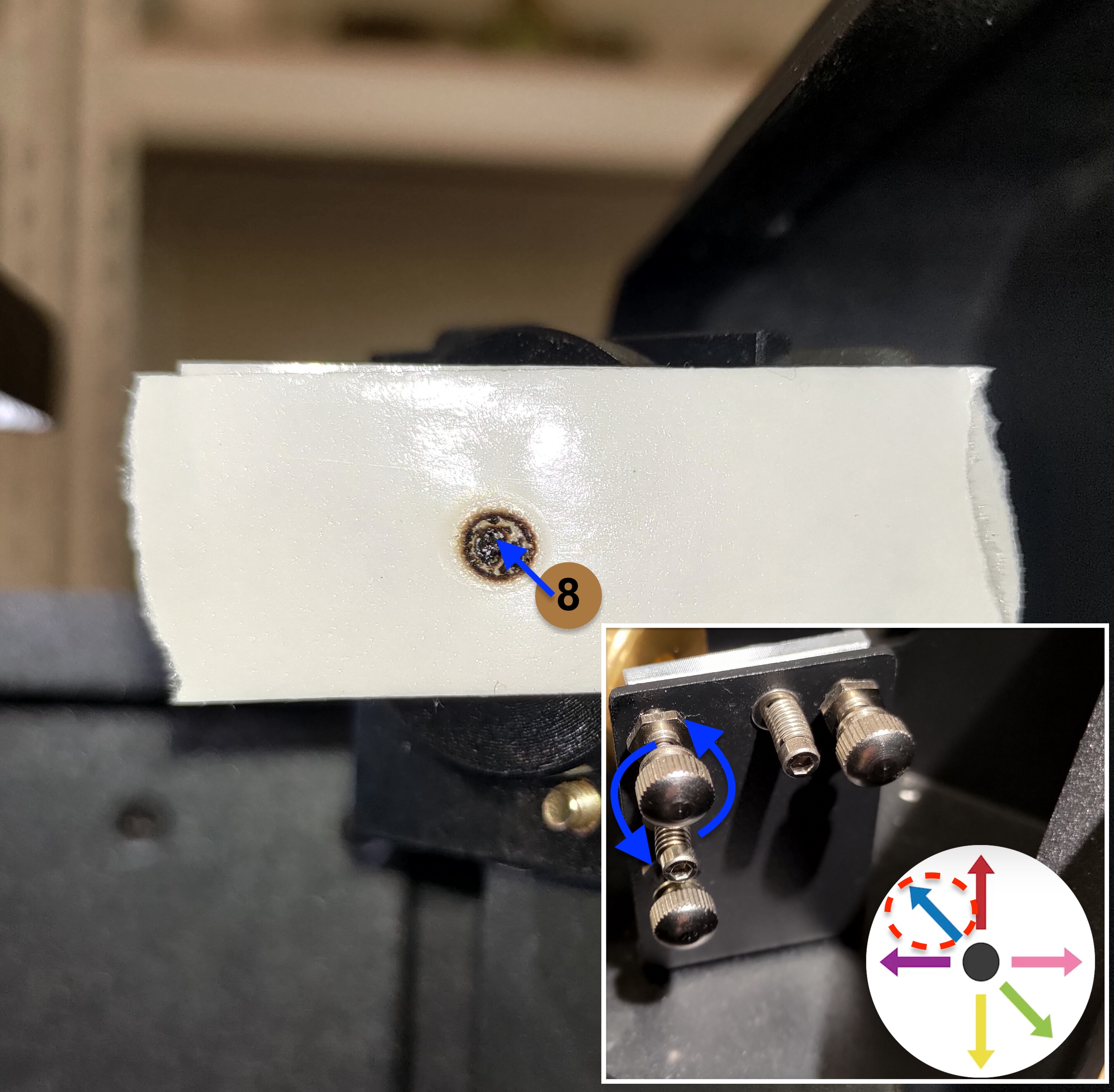

For #8: Det 2. punkt skal gå op til venstre for at overlappe det første punkt Den øverste venstre skrue skal drejes mod uret. Se venligst billedet nedenfor.

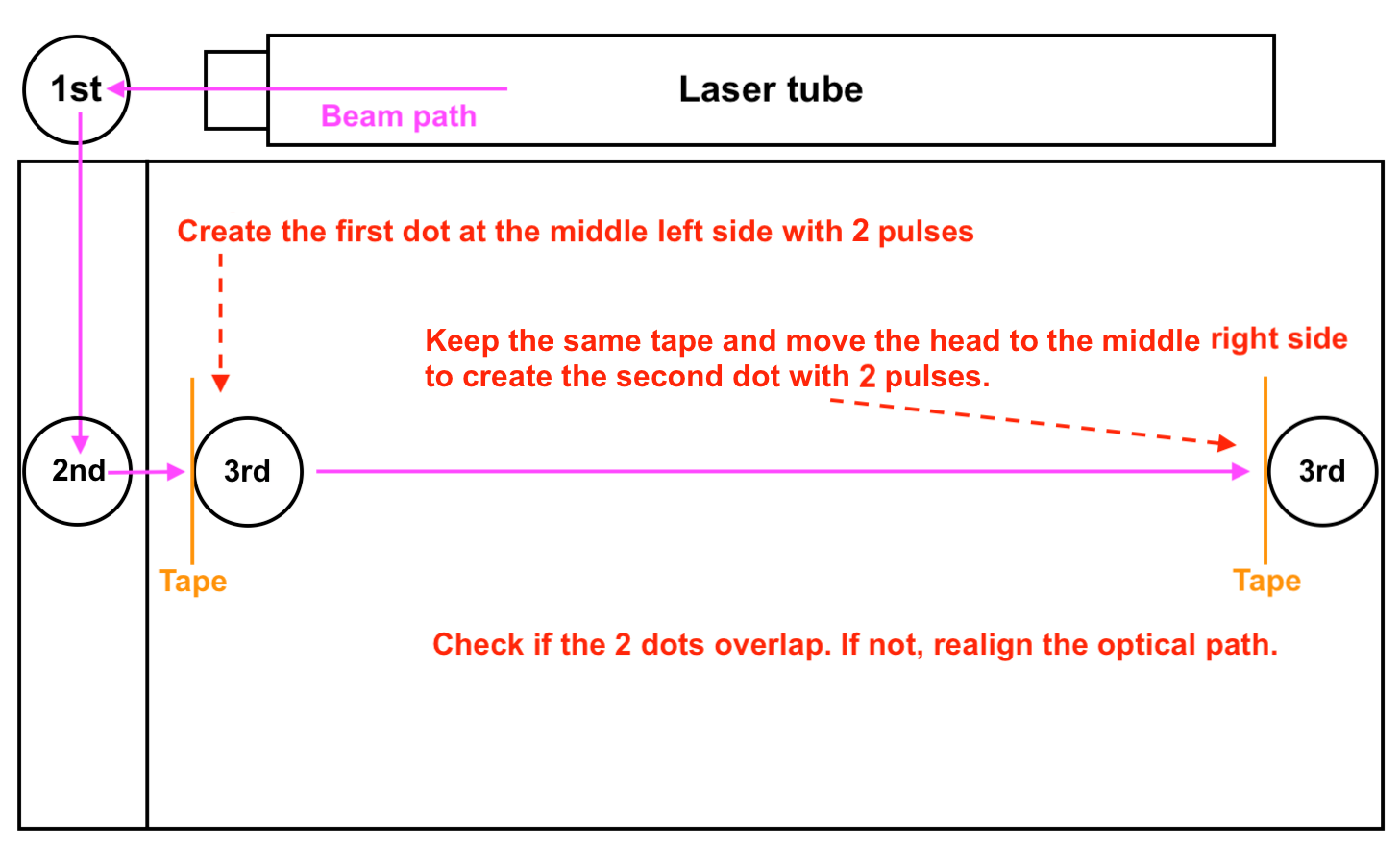

Dette trin kontrollerer, om stien er justeret fra det 2. spejl til det 3. spejl. Trinoversigt:
Monter bagdækslet forsvarligt, da det ikke behøver at åbnes i de efterfølgende trin.
Faktiske trin:

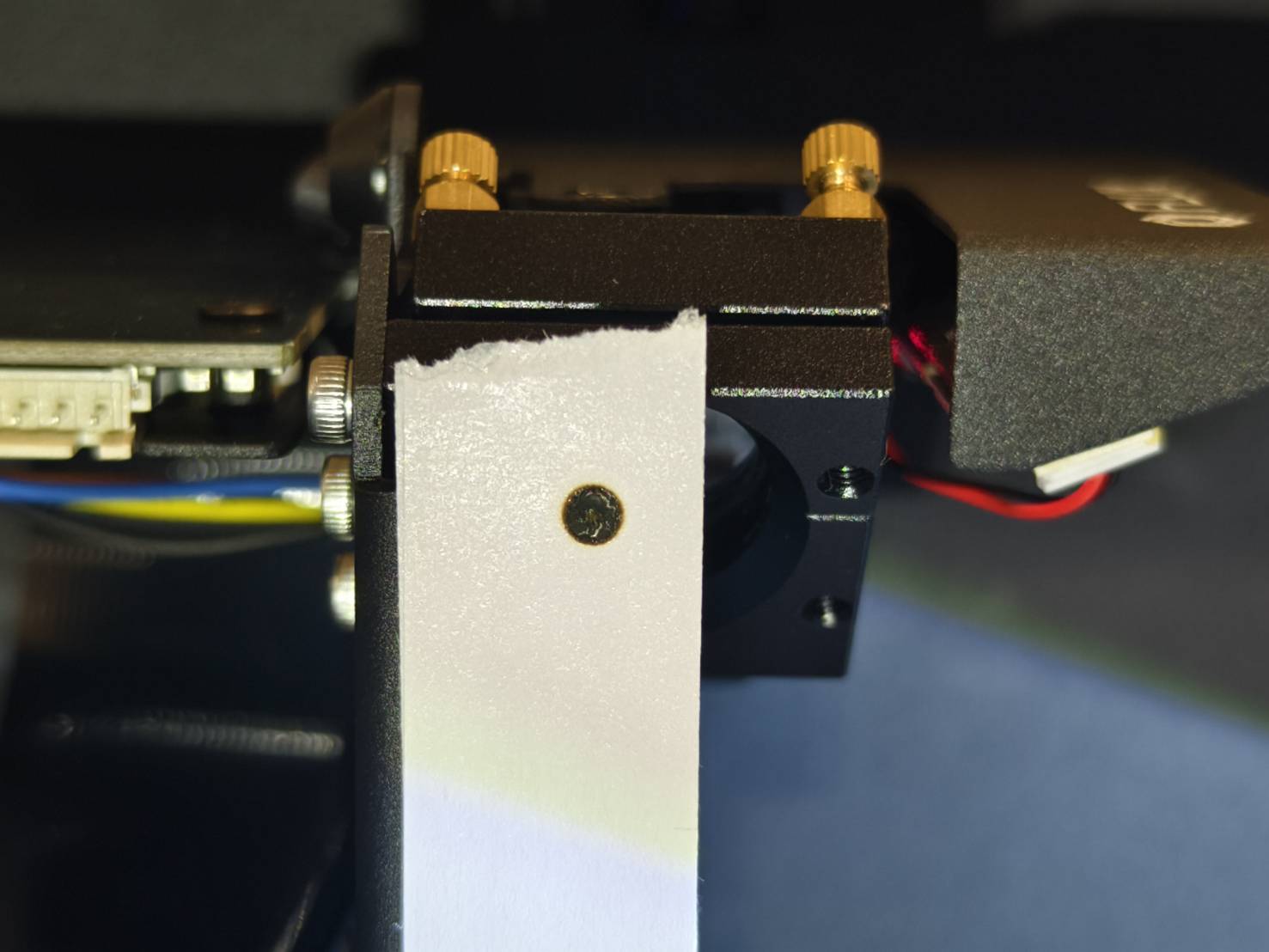

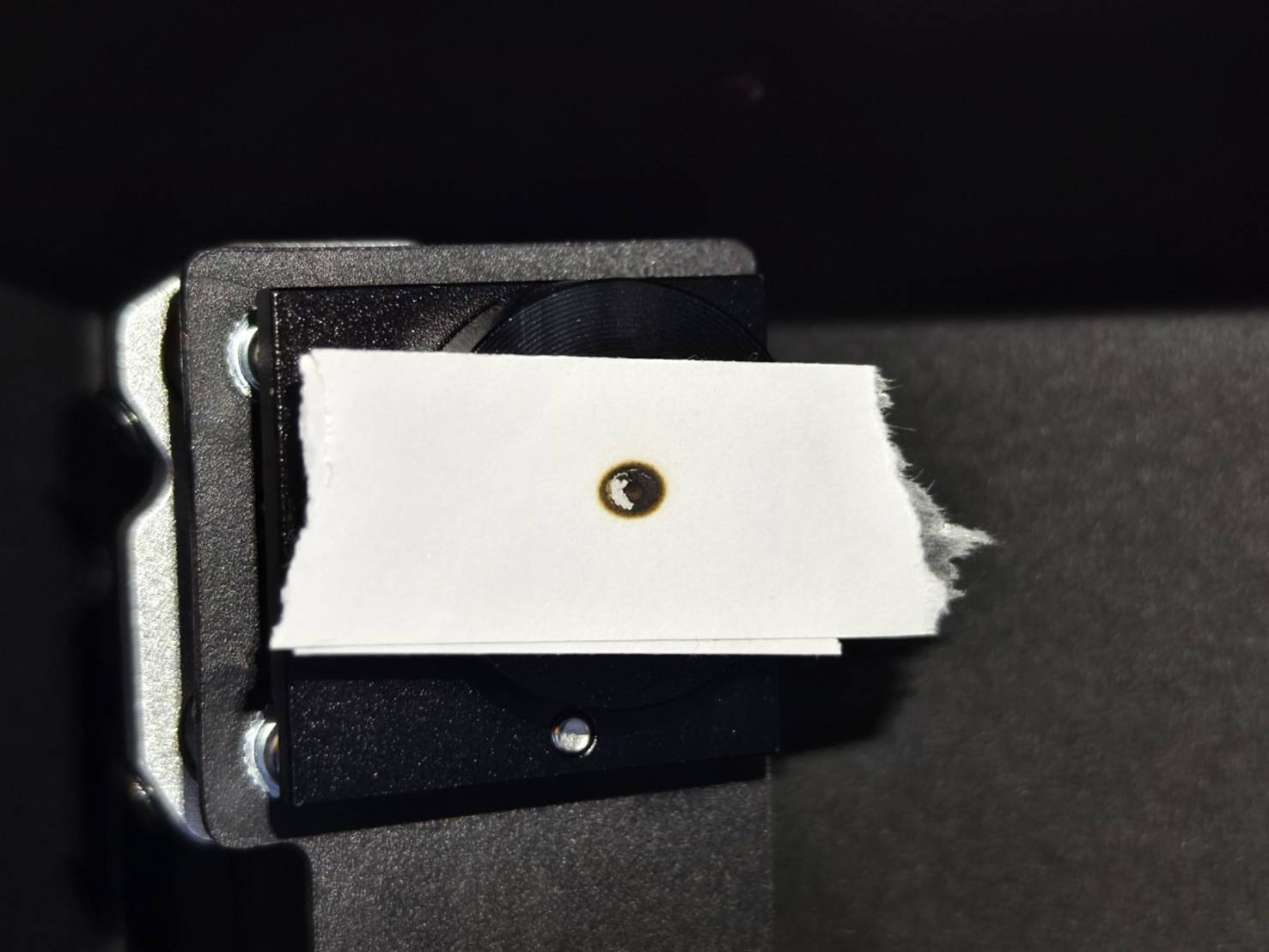

Placer et nyt tolagsdobbeltklæbende tape på indgangen til det 3. spejl.
Gå til kontroltilstand, løsn motoren og flyt laserhovedet til den midterste venstre position.
Luk døren og affyr 2 pulser.
Flyt laserhovedet til den midterste højre position og lav yderligere 2 impulser.

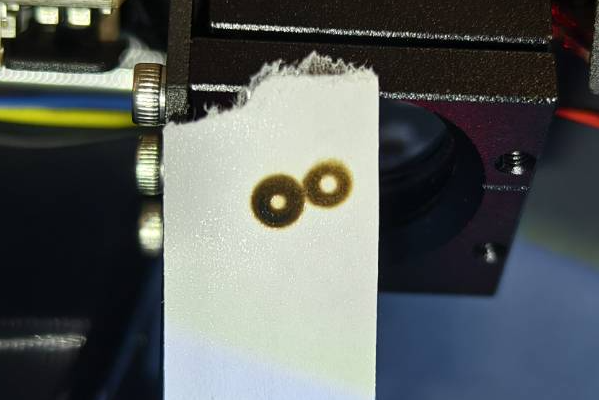

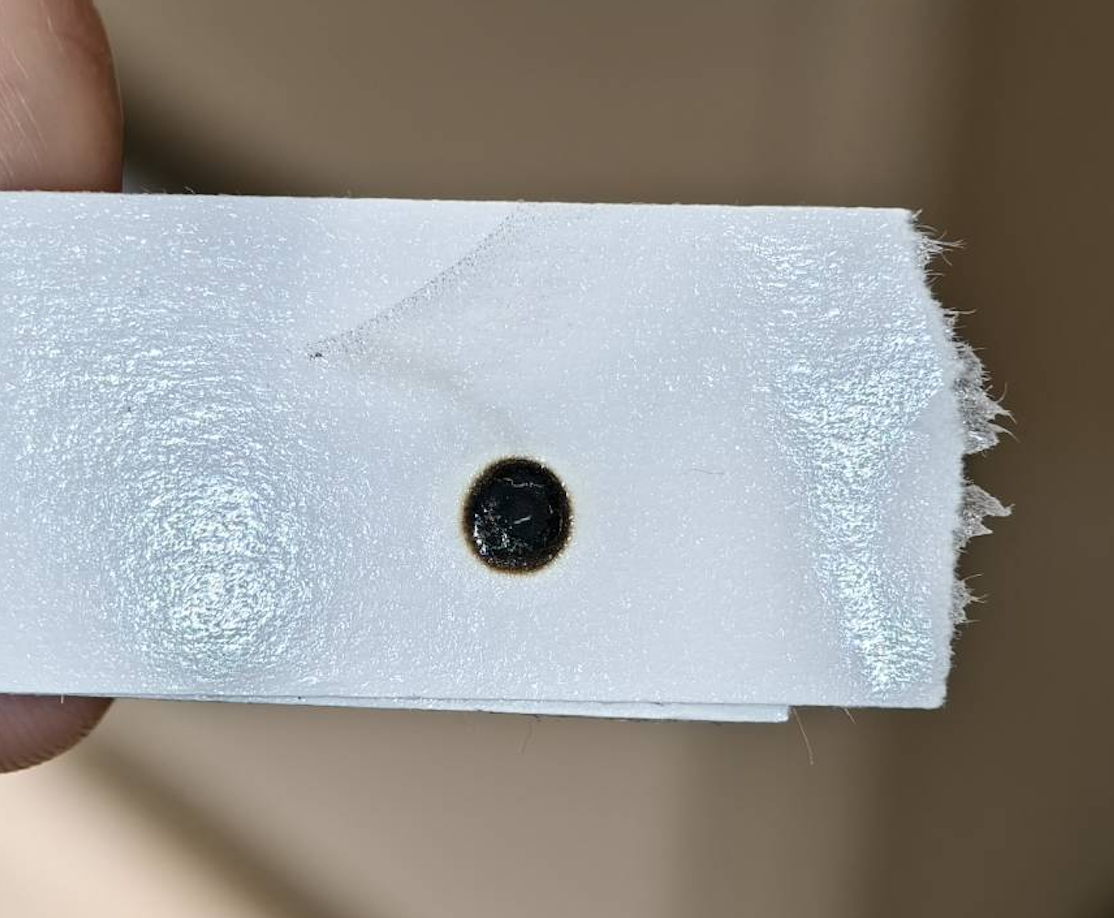

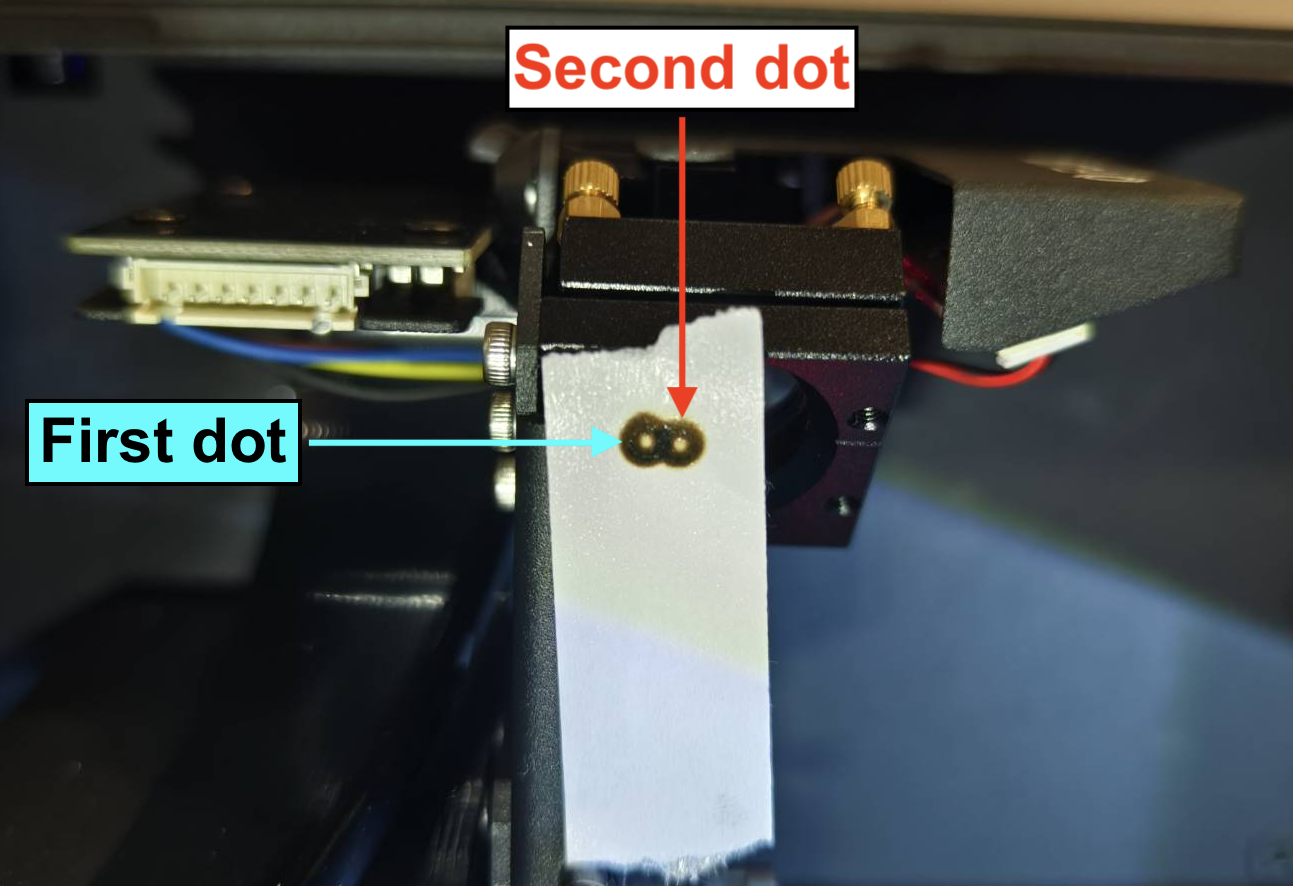

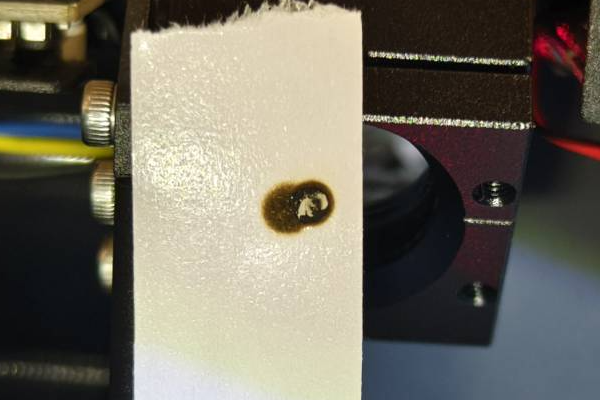

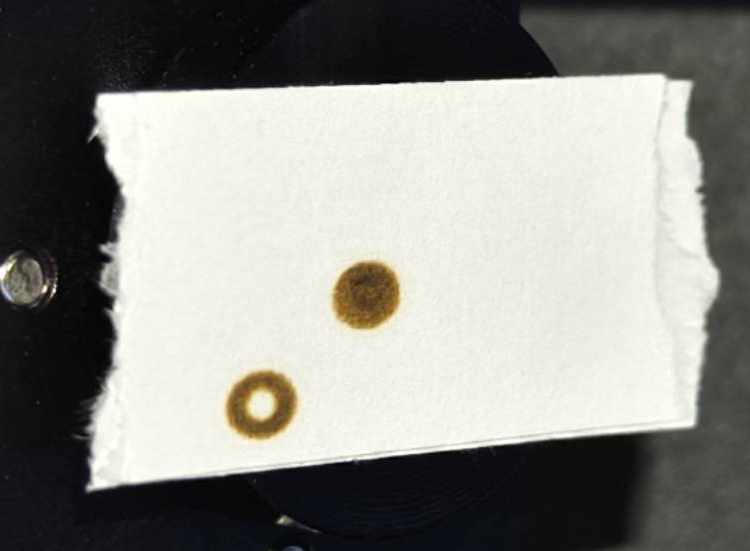

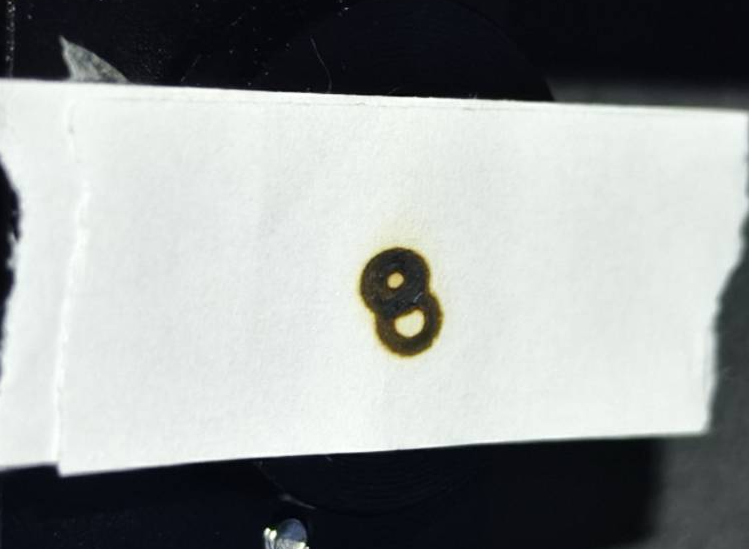

Kontroller visuelt, om de to brændemærker overlapper, og om resultatet er godt eller dårligt. (Du kan se tapen fra siden for at identificere det 2. punkt.)
Dette trin lærer dig, hvordan du justerer stien fra det 2. spejl til det 3. spejl ved at justere skruerne på det 2. spejl.
Find det andet spejl. Spray alkohol på holderen og vent et par sekunder. Løsn derefter de tre T8-skruer for at fjerne holderen.

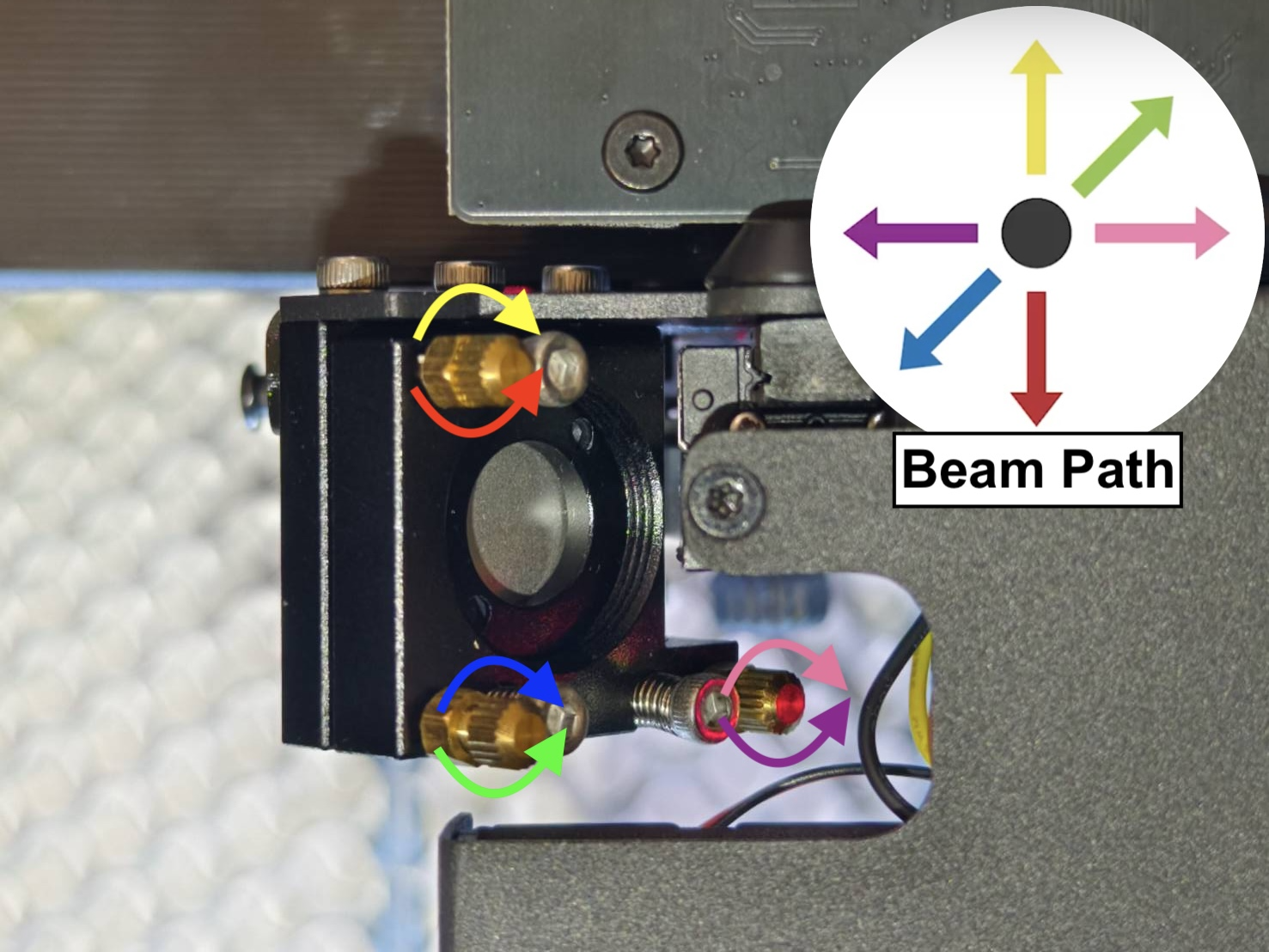

Der er tre skruer på det 2. spejl, og drejning af dem med eller mod uret vil ændre strålebanen, hvilket betyder at det andet punkts position vil ændre sig.
Demonstration - Justering af sti fra første spejl til andet spejl
Brug et nyt tolagsklæbende tape til at lave 2 pulser i midten til venstre og yderligere 2 pulser i midten til højre.
Bestem hvilken/hvilke skrue(r) du skal justere ud fra dit resultat i tabellen nedenfor.
Juster skruen. Hold laserhovedet i midterste højre position.
Lav 2 pulser for at se, om det 2. punkt kommer tættere på det 1. punkt.
Når det er svært at bestemme det 2. punkt, skal du kassere det brugte tape.
Efter justeringen skal du geninstallere skrueholderen.
(Videoen viser en faktisk betjening udført af FLUX-personalet. Det er en lang video, du kan ændre hastigheden, men konceptet og processen er nøglen til at forstå, hvordan man justerer. Aktivér venligst underteksterne.)
Bestem positionen af din røde laserprik, sigt på skruen og dens rotationsretning. Se venligst billedet nedenfor og find det nummer, der ligner din røde laserpriks position:
For #1: Det 2. punkt skal bevæge sig ned til højre for at overlappe det første punkt Den nederste højre skrue skal drejes mod uret. Se venligst billedet nedenfor.
For #2: Det 2. punkt skal bevæge sig lige ned for at overlappe det første punkt. Den øverste højre skrue skal drejes med uret. Se venligst billedet nedenfor.

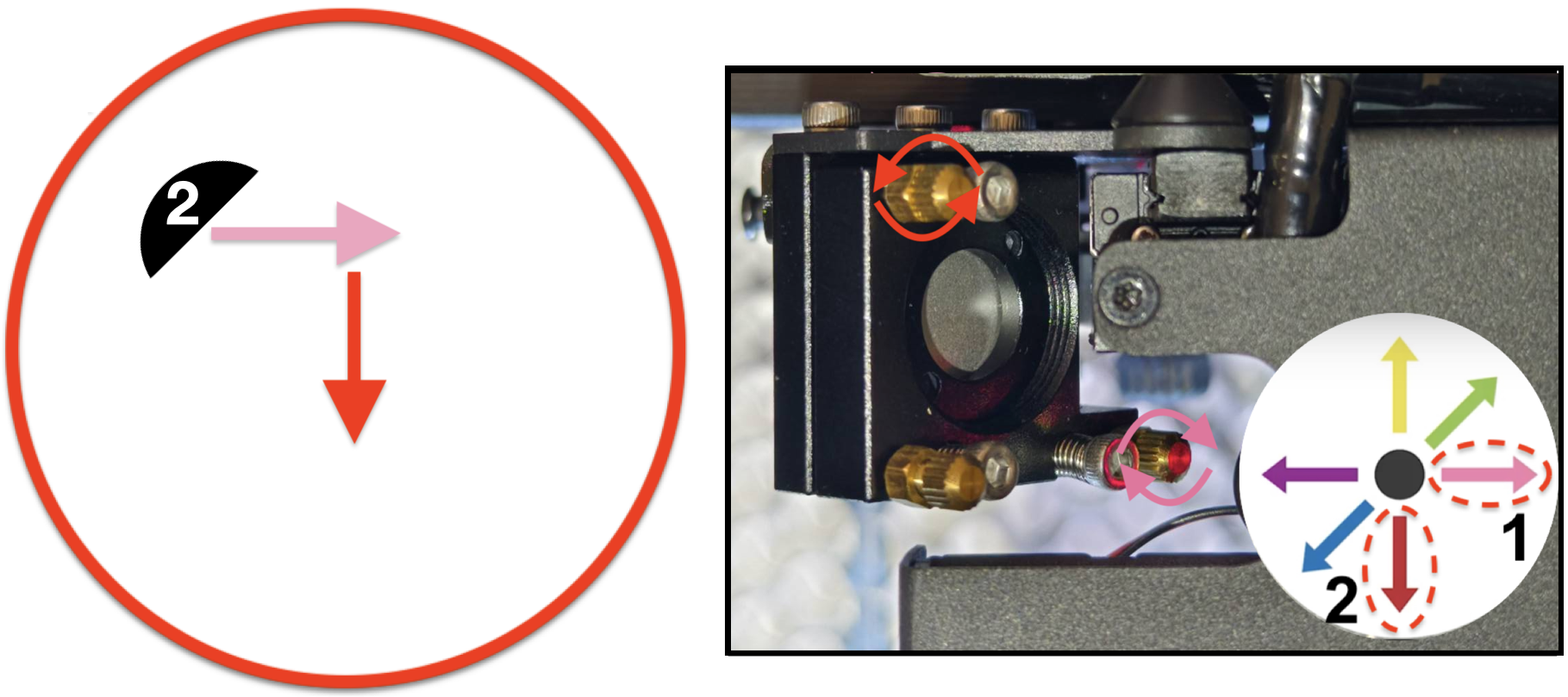

For #3: Det 2. punkt skal først bevæge sig ned og derefter til venstre for at overlappe det første punkt. Den øverste højre skrue skal drejes med uret for at få prikken til at gå ned. Den nederste venstre skrue skal drejes mod uret for at få prikken til at gå til venstre. Se venligst billedet nedenfor.

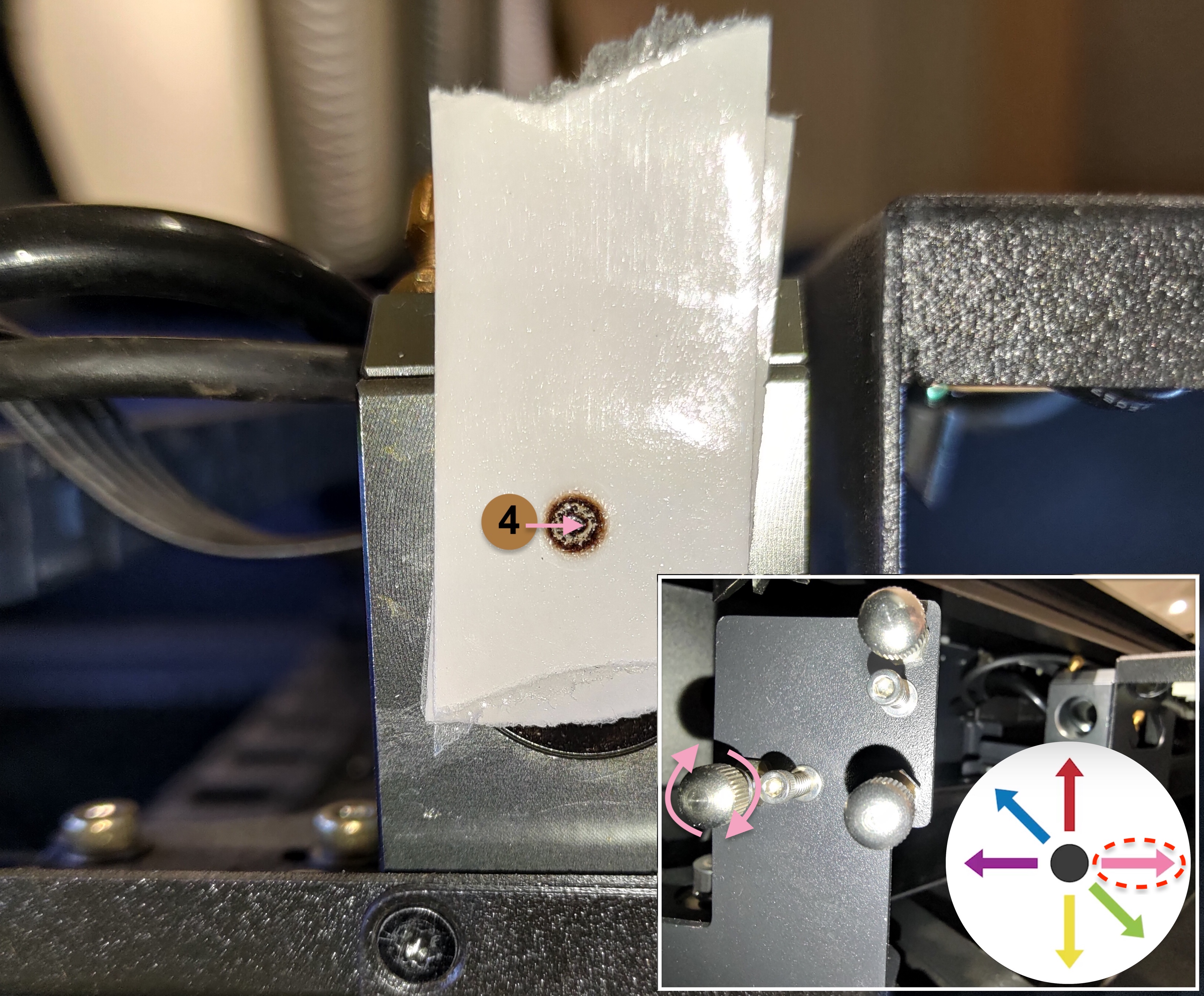

For #4: Det 2. punkt skal bevæge sig til højre for at overlappe det første punkt. Den nederste venstre skrue skal drejes med uret. Se venligst billedet nedenfor.
For #5: Det 2. punkt skal bevæge sig til venstre for at overlappe det første punkt. Den nederste venstre skrue skal drejes mod uret. Se venligst billedet nedenfor.

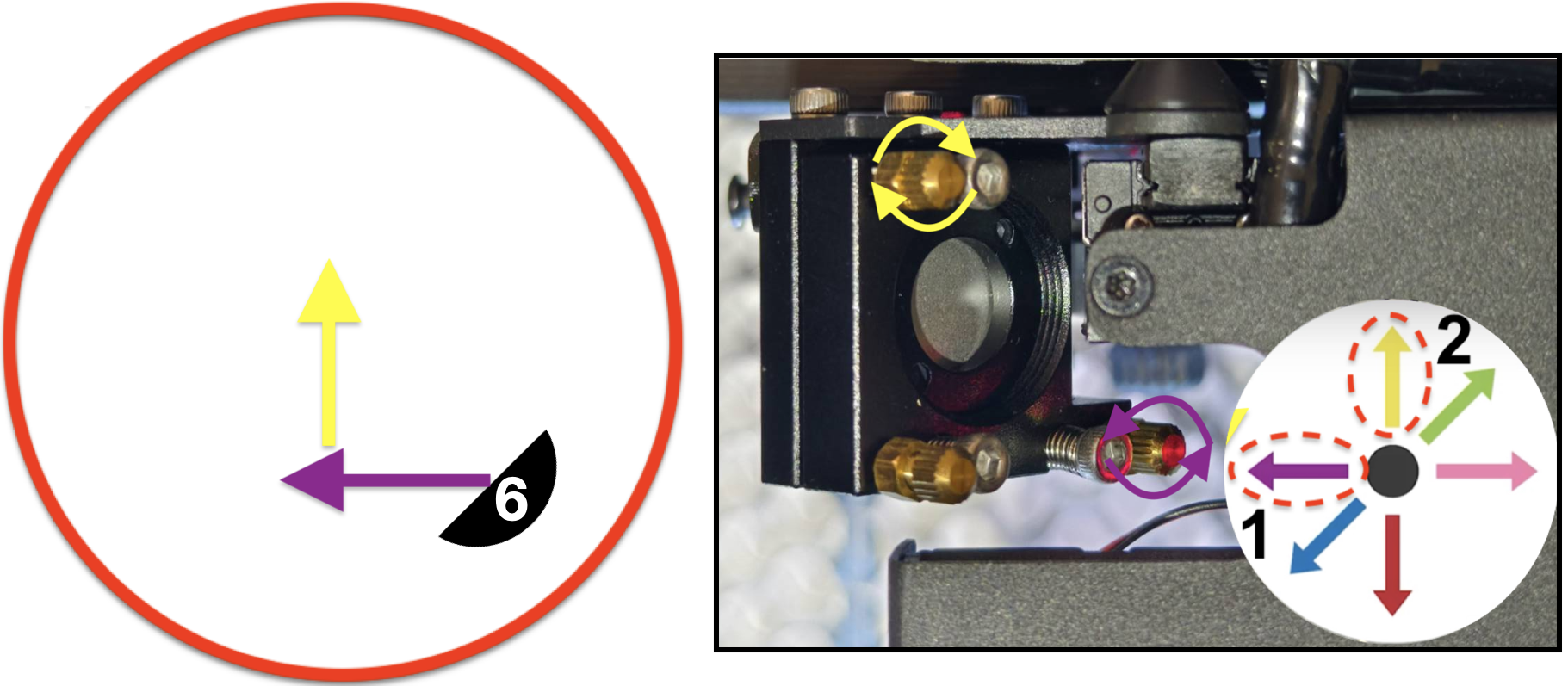

For #6: Det 2. punkt skal først bevæge sig til højre og derefter op for at overlappe det første punkt. Den nederste venstre skrue skal drejes med uret for at få prikken til at gå til højre. Den øverste højre skrue skal drejes mod uret for at få prikken til at gå op. Se venligst billedet nedenfor.

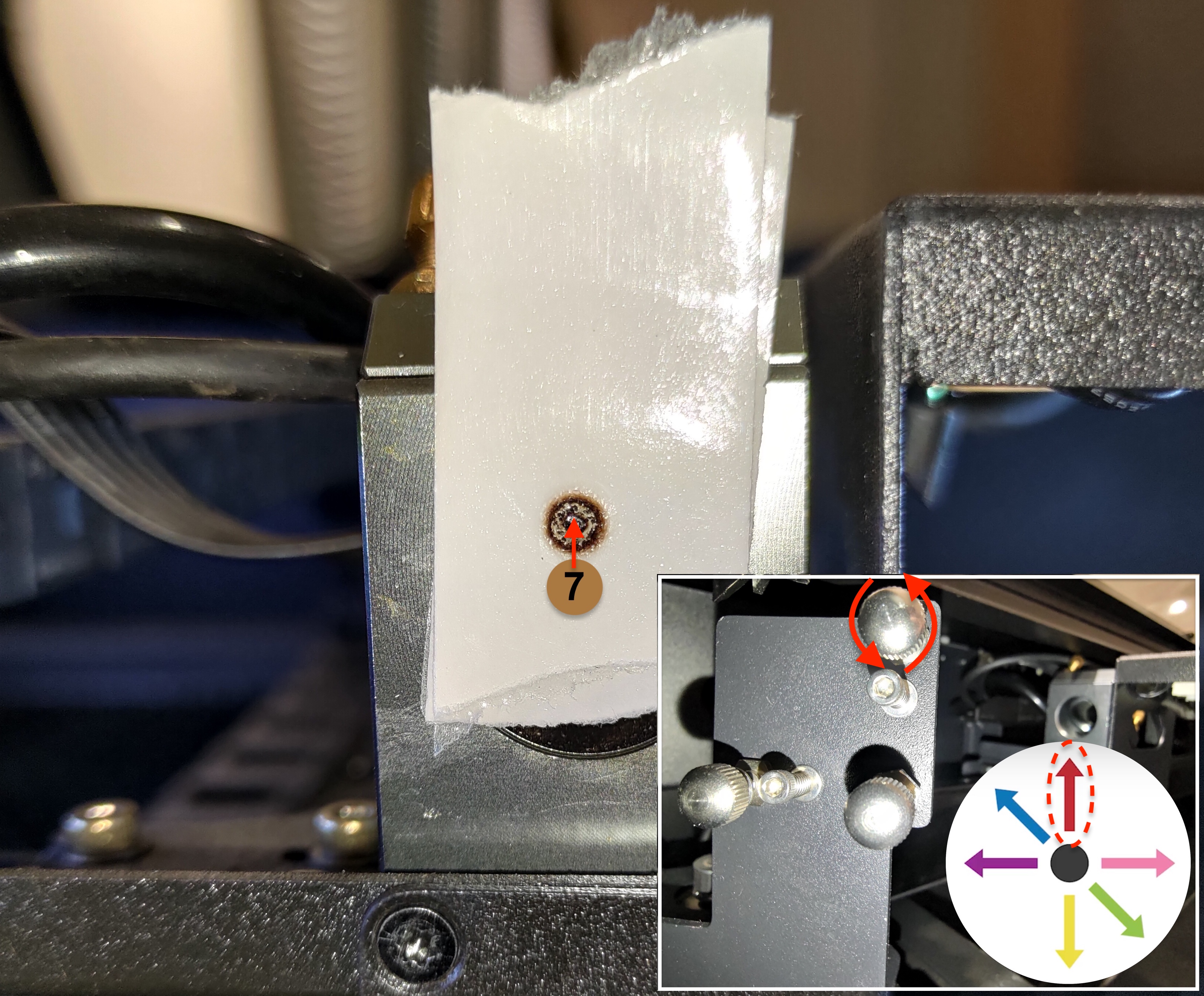

For #7: Det 2. punkt skal gå lige op for at overlappe det første punkt. Den øverste højre skrue skal drejes mod uret. Se venligst billedet nedenfor.

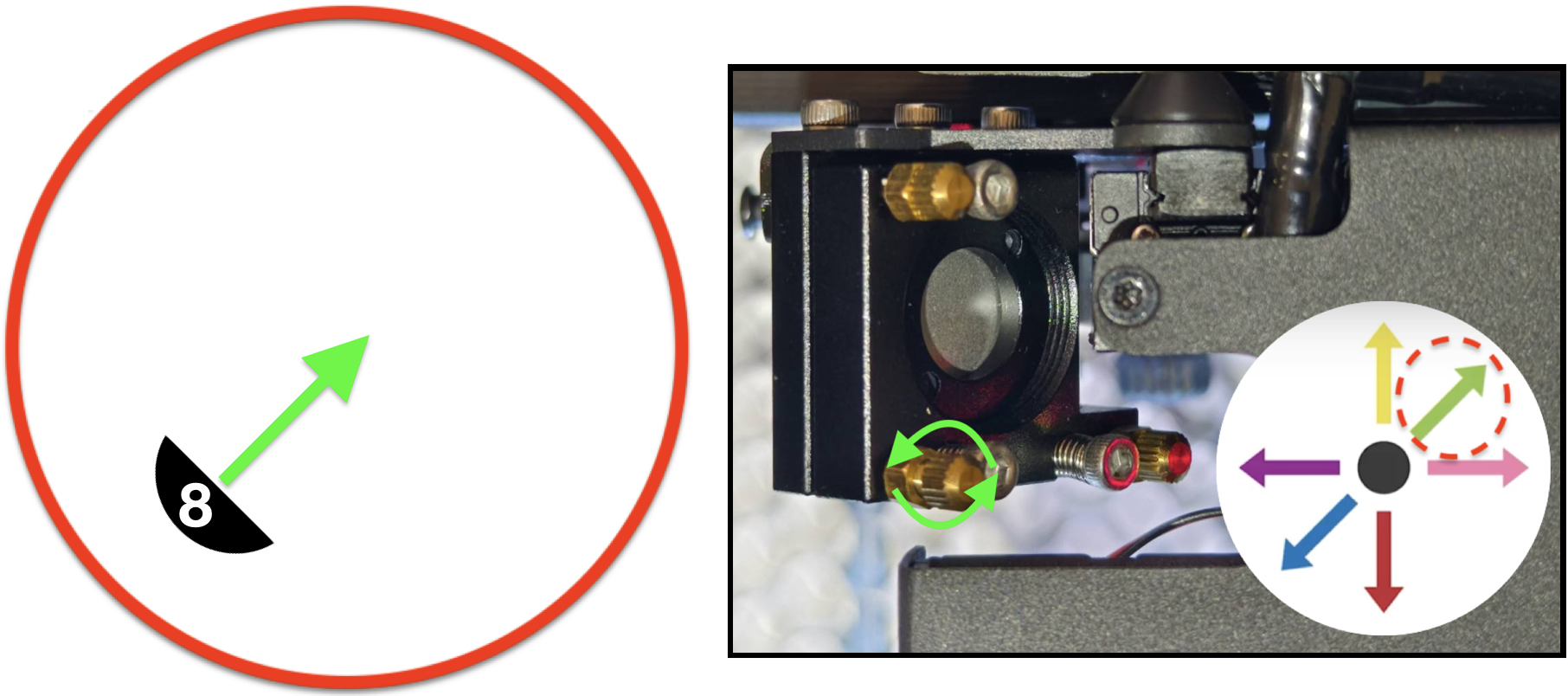

For #8: Det 2. punkt skal gå op til venstre for at overlappe det første punkt Den nederste højre skrue skal drejes med uret. Se venligst billedet nedenfor.
Dette trin vil lære dig, hvordan du justerer den vertikale strålebane fra det 3. spejl til arbejdsfladen ved at justere skruerne på det 3. spejl. Der er tre skruer på det 3. spejl, og ved at dreje dem med eller mod uret ændres den vertikale strålebane, hvilket betyder, at positionen af den lille prik på tapen vil ændre sig.
Lær venligst, hvordan du løsner møtrikken korrekt. Brug tangen til at holde skruen fast, og løsn derefter møtrikken med dobbelthovedskruenøglen ved at dreje den mod uret.
Demonstration - Justering af strålegang fra tredje spejl til centrum af arbejdsfladen
Placer en ny enkeltlags, dobbeltklæbende tape på dysespidsen.
Flyt laserhovedet til midten af arbejdsfladen.
Luk lågen og affyr 1 puls for at lave et brændemærke på tapen.
Fjern tapen og afgør, hvilken/hvilke skrue(r) du skal justere ud fra dit resultat i tabellen nedenfor.
Juster skruen.
Brug en ny tape eller den samme tape med et andet område, og placer den på dysespidsen.
Gentag #2, indtil prikken er rund og centreret.
(Videoen viser en faktisk operation udført af FLUX-personalet. Det er en lang video, du kan ændre hastigheden, men konceptet og processen er nøglen til at forstå, hvordan du justerer. Aktivér venligst underteksterne.
*Bemærk:
Midterprikken og prikken nederst til højre skal være runde på samme tid.
Midterprikken skal være centreret, men det er acceptabelt, hvis prikken nederst til højre ikke er centreret.
Ellers vil den optiske sti blive betragtet som ikke justeret.
Bestem positionen af din laserprik, find den rigtige skrue og dens drejeretning. Se venligst billedet nedenfor og find nummeret, der svarer til din laserprikposition:
Først skal du kende hele området, som prikken kan bevæge sig inden for. Det er faktisk det samme område som dysespidsen. Aftrykket på tapen viser området.
Find derefter nummeret, der svarer til din lodrette prikposition
Skematisk diagram:

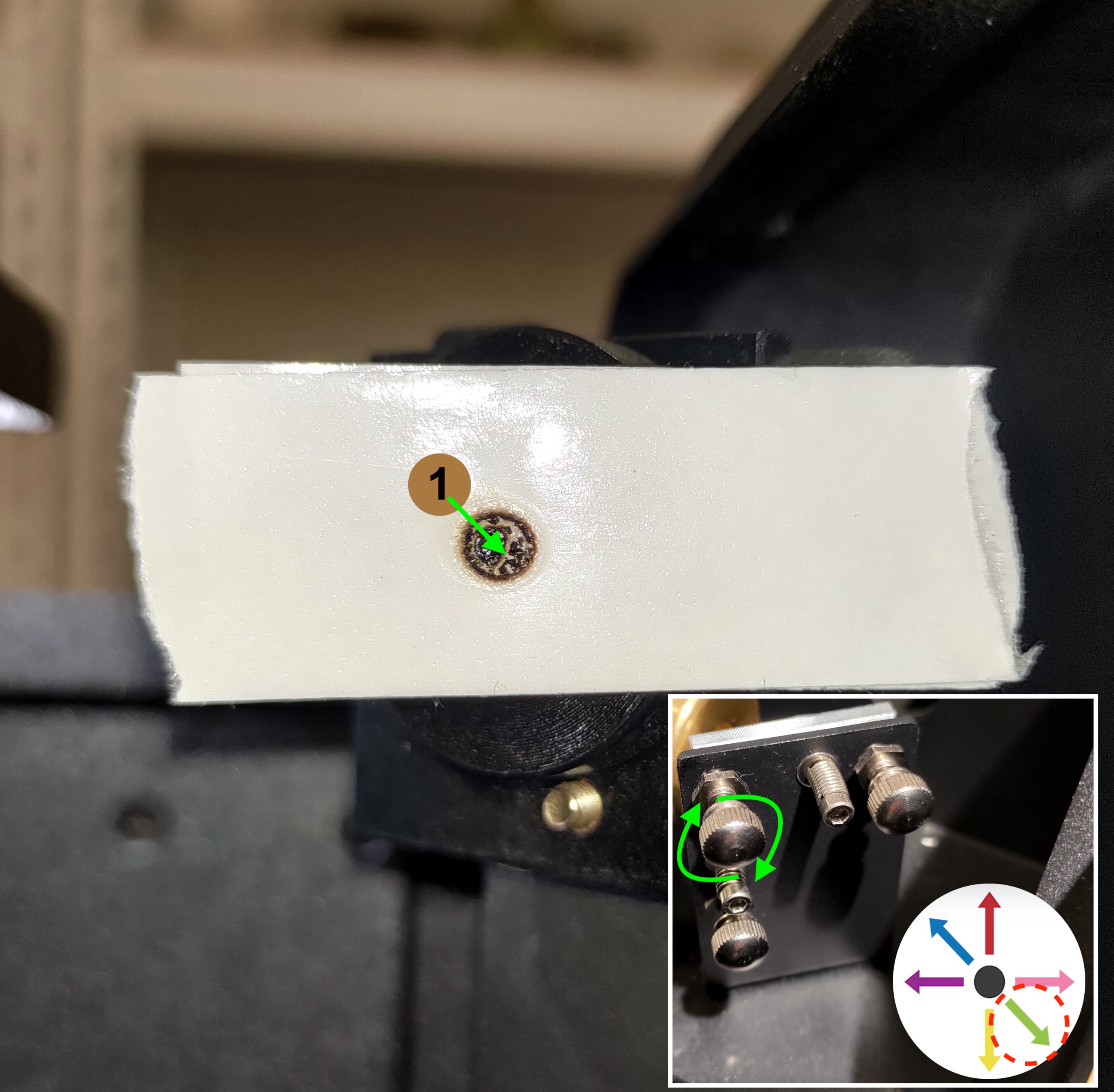

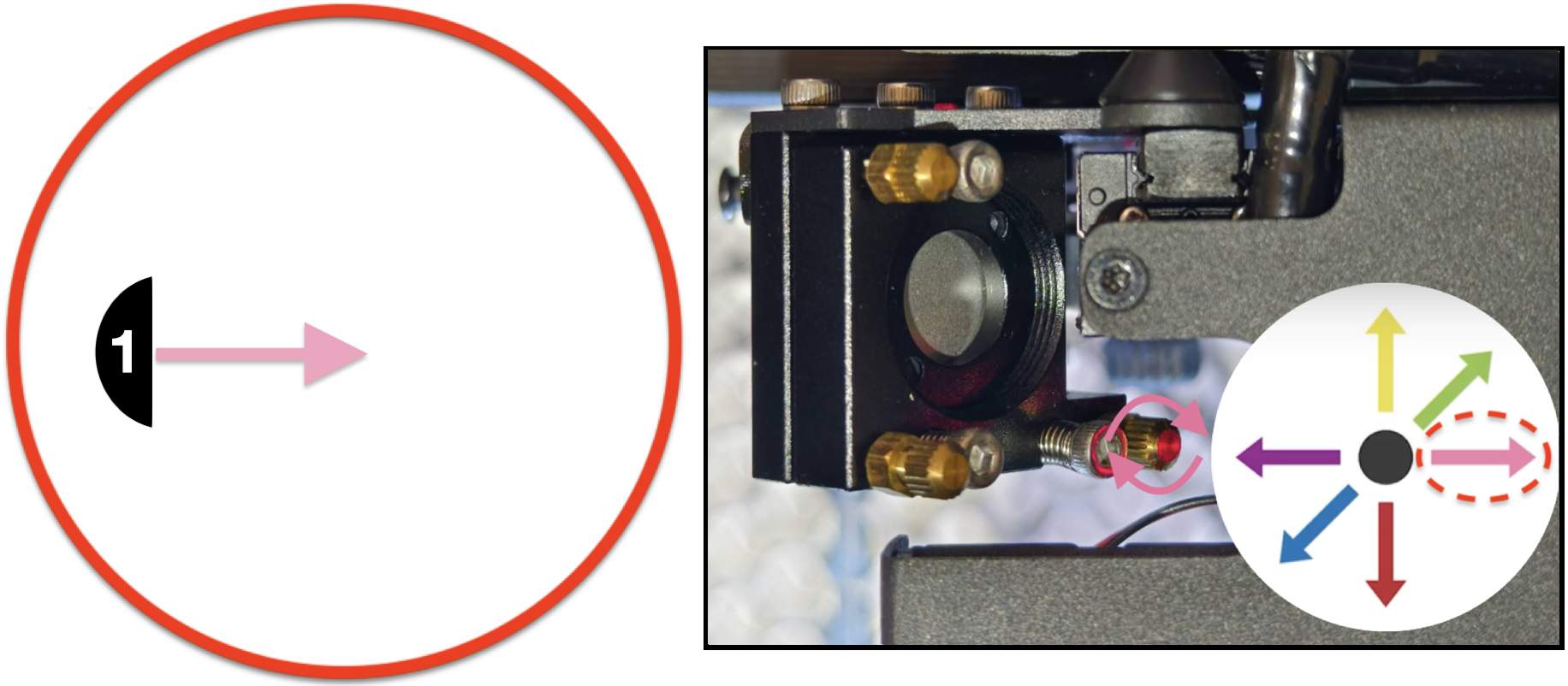

For #1: Den lodrette prik skal bevæge sig til højre for at blive rund og centreret. Når du står foran maskinen: Den nederste højre skrue skal drejes med uret. Se venligst billedet nedenfor.
For #2: Den lodrette prik skal bevæge sig ned til højre for at blive rund og centreret. Når du står foran maskinen: Skruen nederst til højre skal drejes med uret for at bevæge sig til højre. Skruen øverst til venstre skal drejes mod uret for at bevæge sig ned. Se venligst billedet nedenfor.

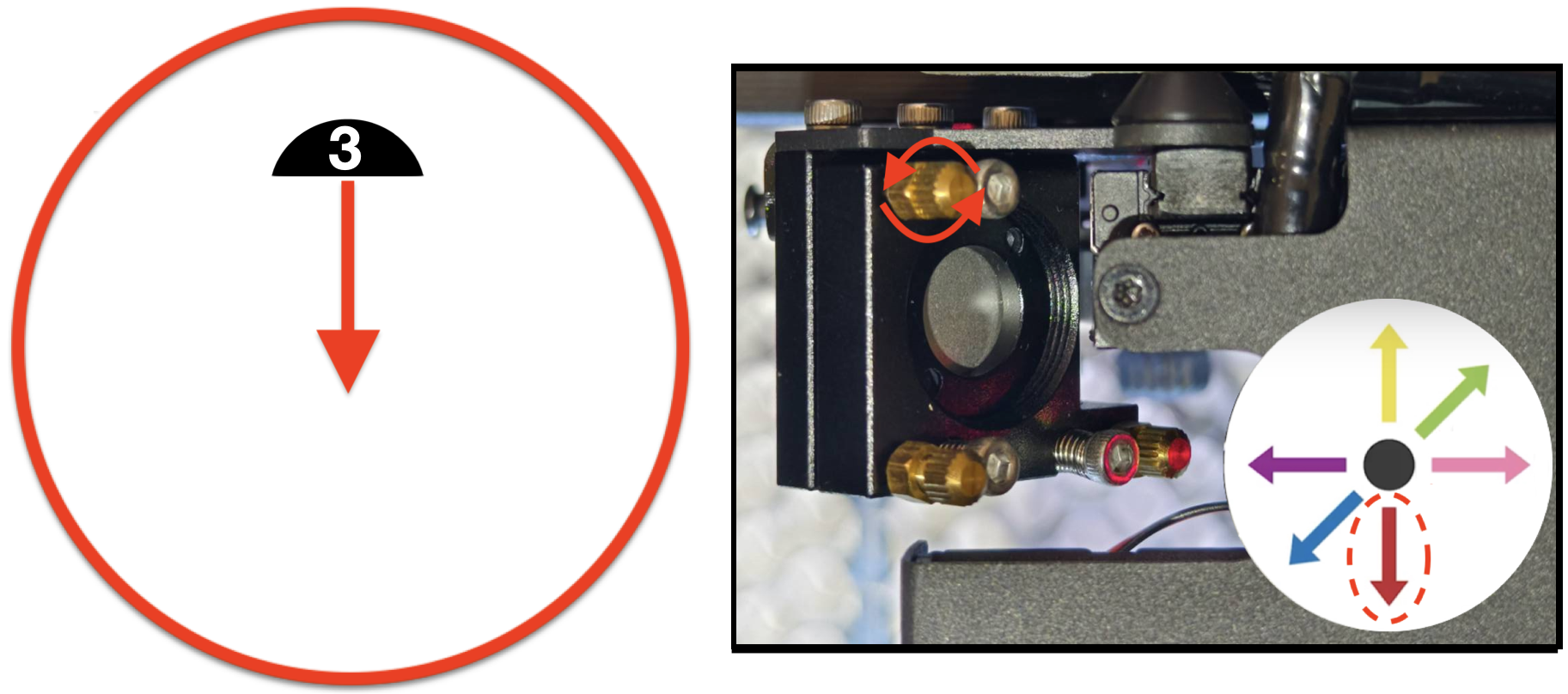

For #3: Den lodrette prik skal bevæge sig ned for at blive rund og centreret. Når du står foran maskinen: Skruen øverst til venstre skal drejes mod uret for at bevæge sig ned. Se venligst billedet nedenfor.

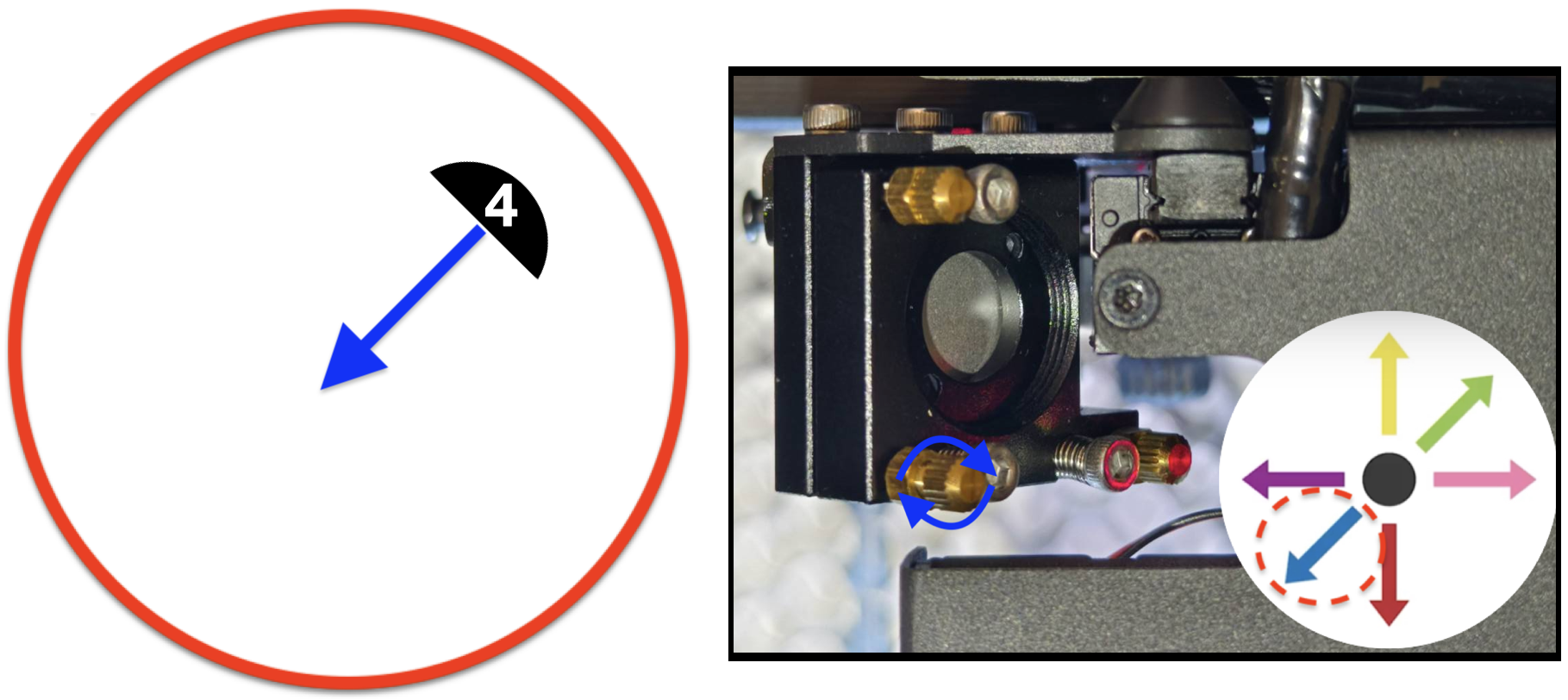

For #4: Den lodrette prik skal bevæge sig ned til venstre for at blive rund og centreret. Når du står foran maskinen: Skruen nederst til venstre skal drejes med uret. Se venligst billedet nedenfor.

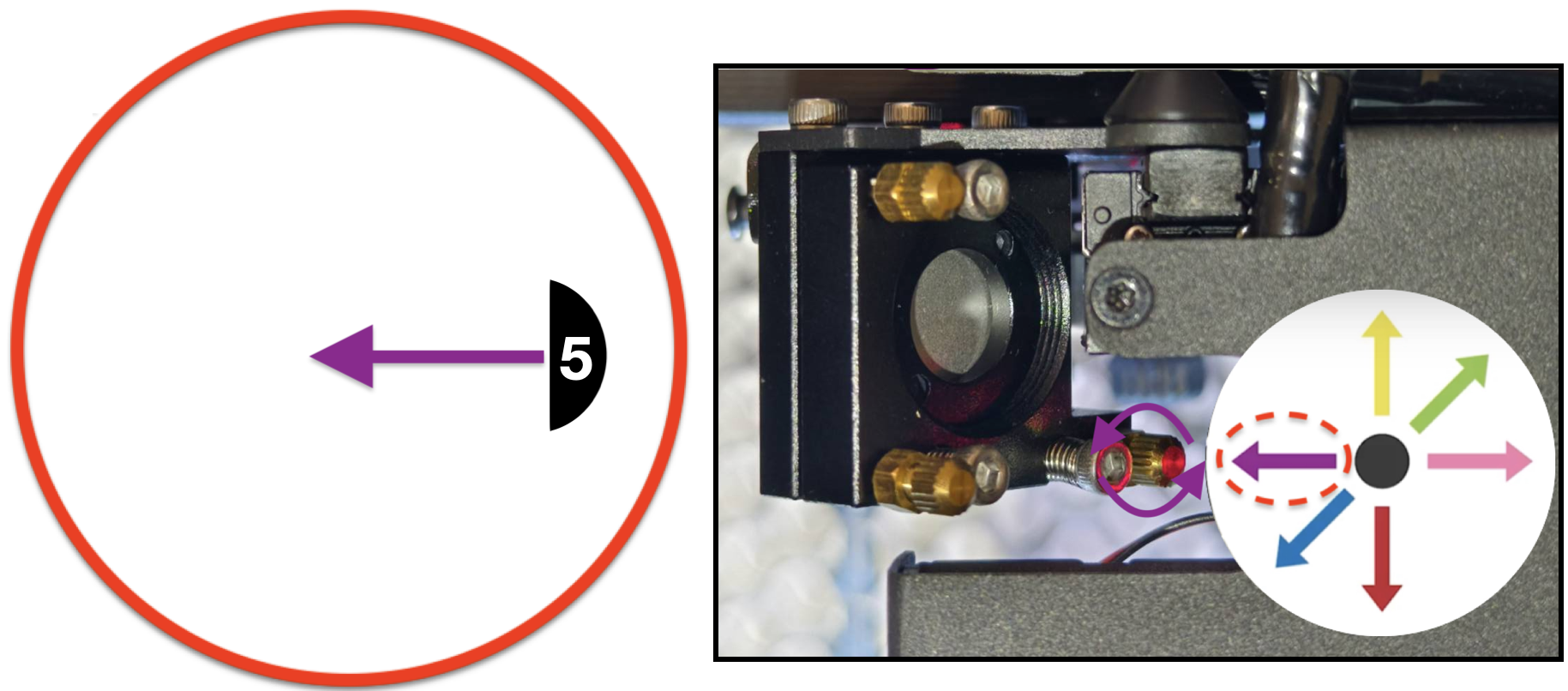

For #5: Den lodrette prik skal flyttes til venstre for at blive rund og centreret. Når du står foran maskinen: Den nederste højre skrue skal drejes mod uret.. Se venligst billedet nedenfor.
For #6: Den lodrette prik skal flyttes op til venstre for at blive rund og centreret. Når du står foran maskinen: Den nederste højre skrue skal drejes mod uret for at flytte til venstre. Den øverste venstre skrue skal drejes med uret for at flytte op. Se venligst billedet nedenfor.

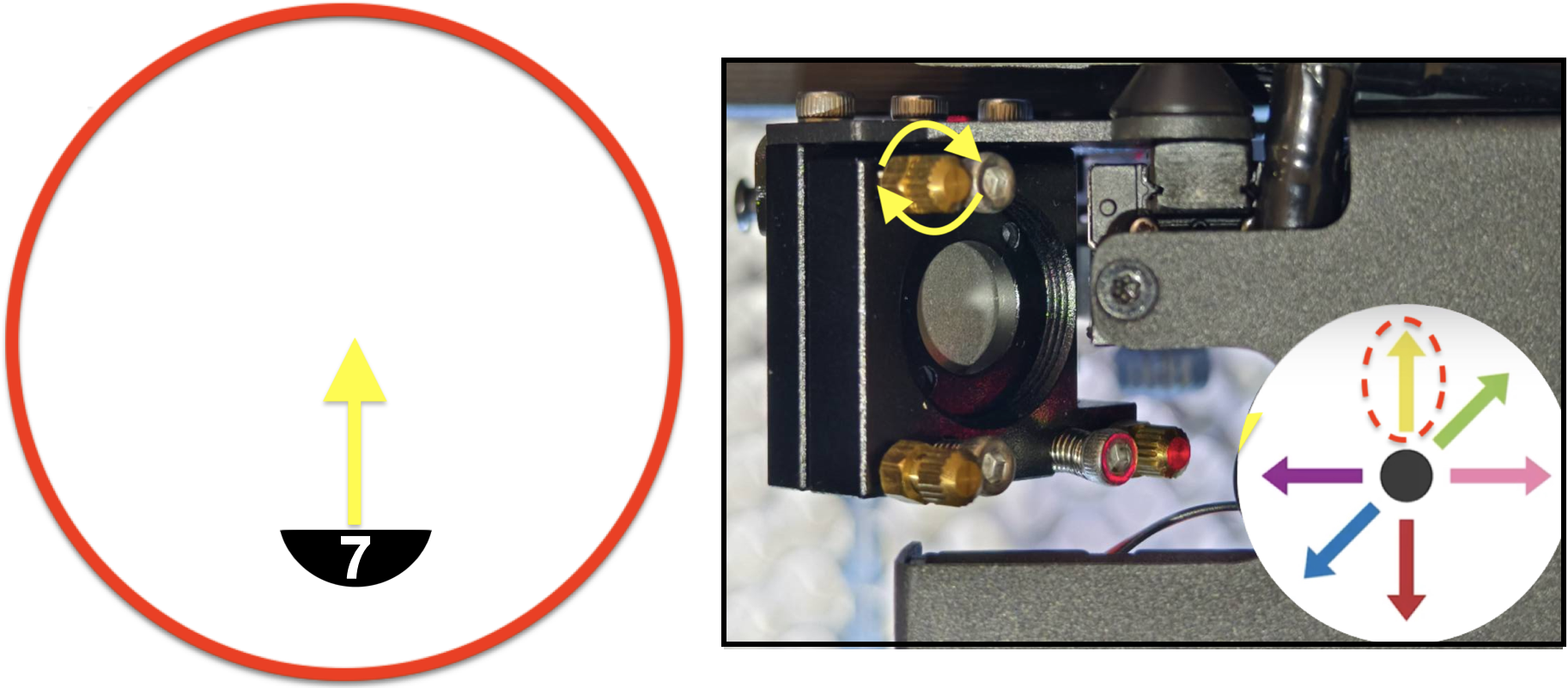

For #7: Den lodrette prik skal flyttes op for at blive rund og centreret. Når du står foran maskinen: Den øverste venstre skrue skal drejes med uret for at flytte op. Se venligst billedet nedenfor.
For #8: Den lodrette prik skal flyttes op til højre for at blive rund og centreret. Når du står foran maskinen: Den nederste venstre skrue skal drejes mod uret. Se venligst billedet nedenfor.
Vi vil nu kontrollere strålegangen fra det 3. spejl til dysespidsen, som angiver Z-aksens (lodrette) strålegang i det nederste højre hjørne af arbejdsområdet.
Trinoversigt:
Faktiske trin:
Placer et enkeltlags dobbeltklæbende tape på dysespidsen.
Flyt laserhovedet til det nederste højre hjørne af arbejdsområdet.
Luk døren og afgiv 1 puls.

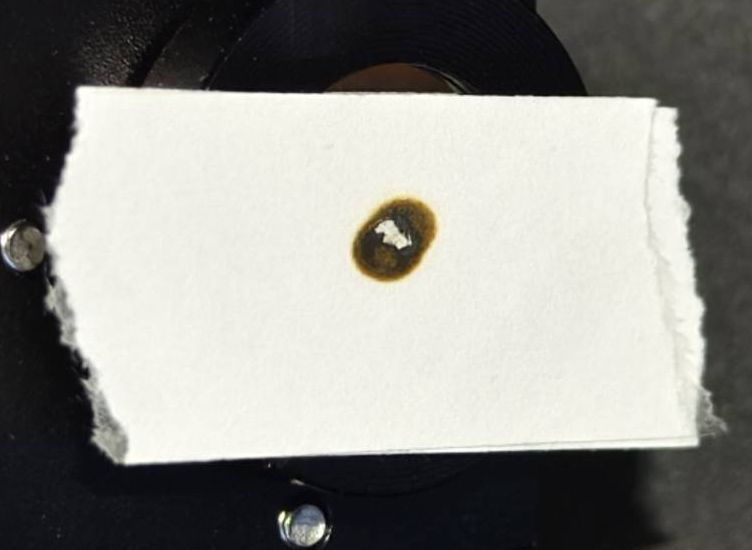

Kontroller visuelt, om brændemærket er godt eller dårligt.

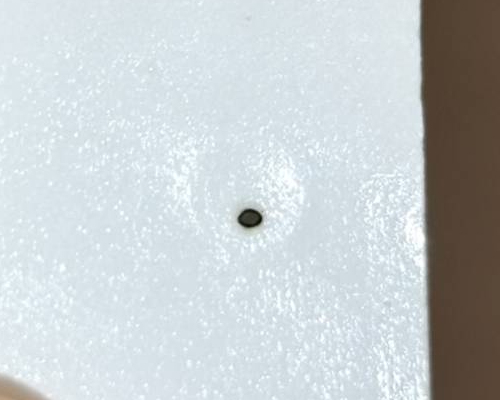

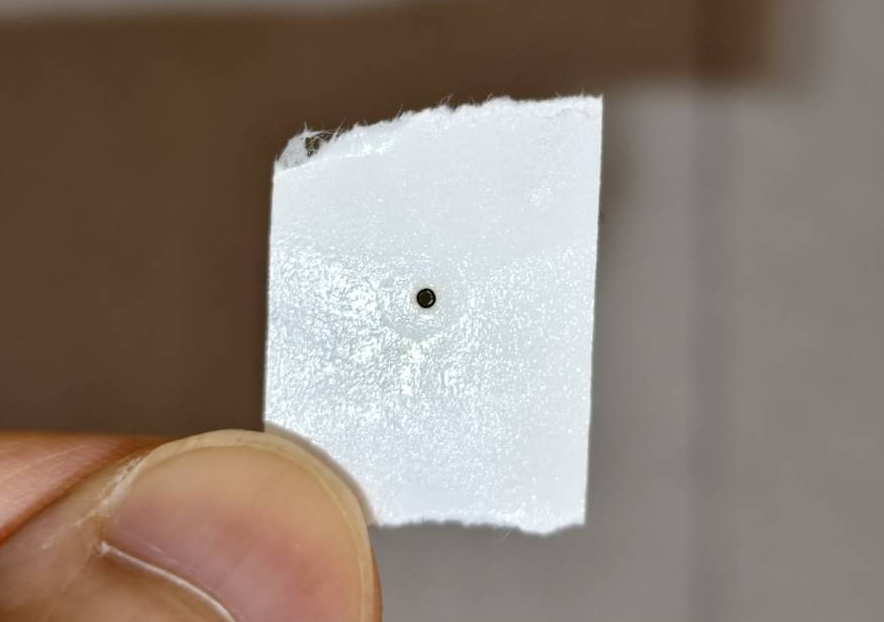

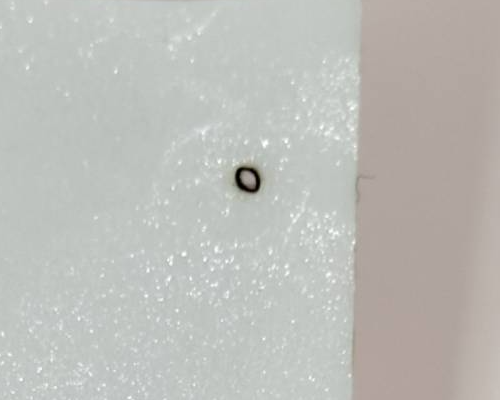

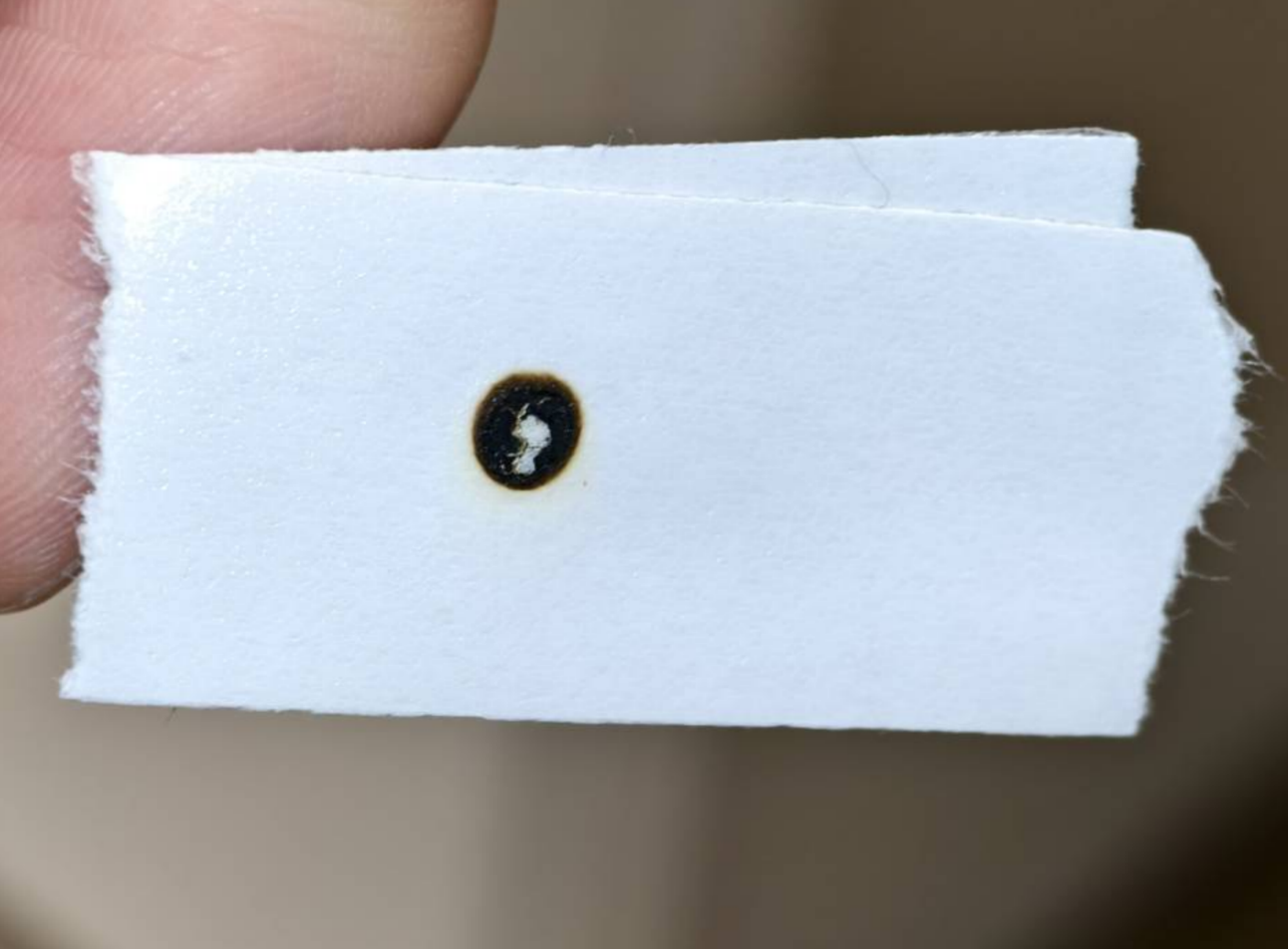

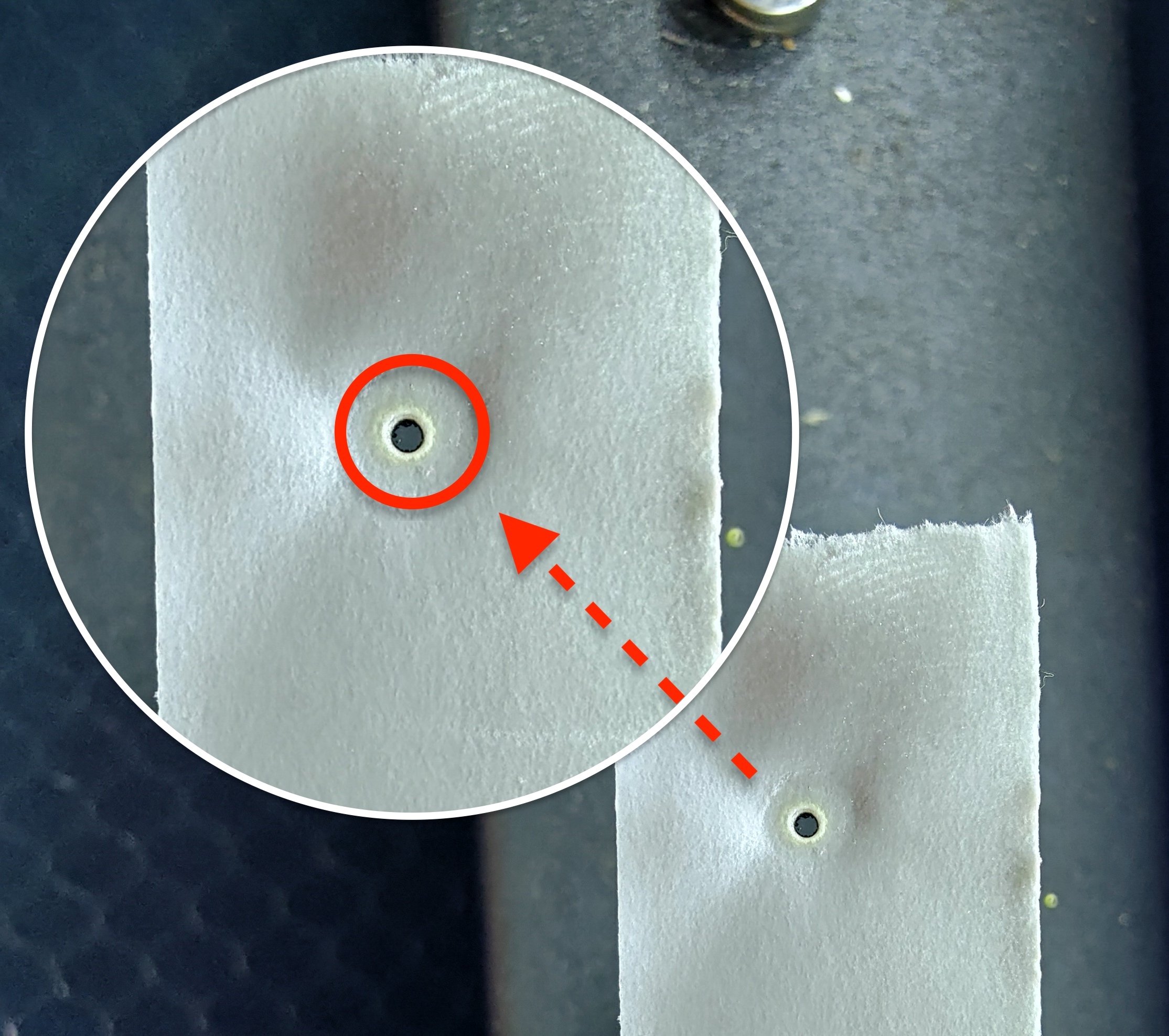

Godt eksempel (Rundt og centreret)

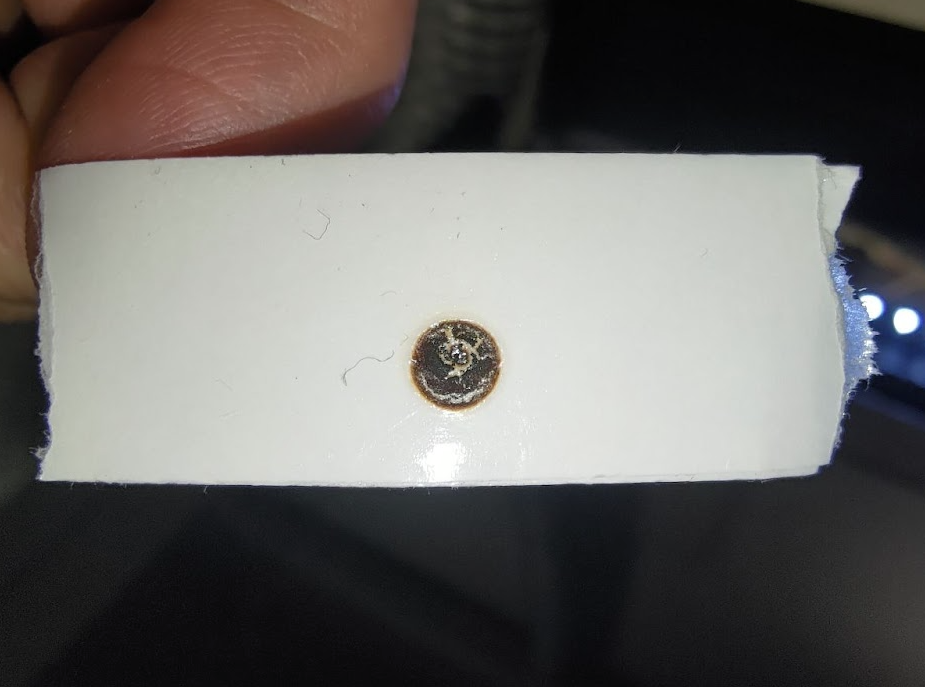

Acceptabelt eksempel ((Rundt, men lidt forskudt fra midten)
Dette trin vil lære dig, hvordan du justerer den vertikale strålebane fra det 3. spejl til arbejdsfladen ved at justere skruerne på det 3. spejl. Der er tre skruer på det 3. spejl, og ved at dreje dem med eller mod uret ændres den vertikale strålebane, hvilket betyder, at positionen af den lille prik på tapen vil ændre sig.
Demonstration - Justering af strålegang fra tredje spejl til centrum af arbejdsfladen
Placer en ny enkeltlags, dobbeltklæbende tape på dysespidsen.
Flyt laserhovedet til det nederste højre hjørne af arbejdsområdet.
Luk lågen og affyr 1 puls for at lave et brændemærke på tapen.
Fjern tapen og afgør, hvilken/hvilke skrue(r) du skal justere ud fra dit resultat i tabellen nedenfor.
Juster skruen.
Brug en ny tape eller den samme tape med et andet område, og placer den på dysespidsen.
Gentag #2, indtil prikken er rund og centreret.
Kontrollér centerprikken igen.
(Videoen viser en faktisk betjening udført af FLUX-personalet. Det er en lang video, du kan ændre hastigheden, men konceptet og processen er nøglen til at forstå, hvordan man justerer. Aktivér venligst underteksterne.)
*Bemærk:
Midterprikken og prikken nederst til højre skal være runde på samme tid.
Midterprikken skal være centreret, men det er acceptabelt, hvis prikken nederst til højre ikke er centreret.
Ellers vil den optiske sti blive betragtet som ikke justeret.
Bestem positionen af din laserprik, find den rigtige skrue og dens drejeretning. Se venligst billedet nedenfor og find nummeret, der svarer til din laserprikposition:
Først skal du kende hele området, som prikken kan bevæge sig inden for. Det er faktisk det samme område som dysespidsen. Aftrykket på tapen viser området.
Find derefter nummeret, der svarer til din lodrette prikposition
Skematisk diagram:
For #1: Den lodrette prik skal bevæge sig til højre for at blive rund og centreret. Når du står foran maskinen: Den nederste højre skrue skal drejes med uret. Se venligst billedet nedenfor.
For #2: Den lodrette prik skal bevæge sig ned til højre for at blive rund og centreret. Når du står foran maskinen: Skruen nederst til højre skal drejes med uret for at bevæge sig til højre. Skruen øverst til venstre skal drejes mod uret for at bevæge sig ned. Se venligst billedet nedenfor.
For #3: Den lodrette prik skal bevæge sig ned for at blive rund og centreret. Når du står foran maskinen: Skruen øverst til venstre skal drejes mod uret for at bevæge sig ned. Se venligst billedet nedenfor.
For #4: Den lodrette prik skal bevæge sig ned til venstre for at blive rund og centreret. Når du står foran maskinen: Skruen nederst til venstre skal drejes med uret. Se venligst billedet nedenfor.
For #5: Den lodrette prik skal flyttes til venstre for at blive rund og centreret. Når du står foran maskinen: Den nederste højre skrue skal drejes mod uret.. Se venligst billedet nedenfor.
For #6: Den lodrette prik skal flyttes op til venstre for at blive rund og centreret. Når du står foran maskinen: Den nederste højre skrue skal drejes mod uret for at flytte til venstre. Den øverste venstre skrue skal drejes med uret for at flytte op. Se venligst billedet nedenfor.
For #7: Den lodrette prik skal flyttes op for at blive rund og centreret. Når du står foran maskinen: Den øverste venstre skrue skal drejes med uret for at flytte op. Se venligst billedet nedenfor.
For #8: Den lodrette prik skal flyttes op til højre for at blive rund og centreret. Når du står foran maskinen: Den nederste venstre skrue skal drejes mod uret. Se venligst billedet nedenfor.
*Bemærk:
Midterprikken og prikken nederst til højre skal være runde på samme tid.
Midterprikken skal være centreret, men det er acceptabelt, hvis prikken nederst til højre ikke er centreret.
Ellers vil den optiske sti blive betragtet som ikke justeret.
Vurder dit resultat og næste handling:
Både den nederste højre prik og centerprikken er korrekte >> Trin 10
