HEXA RF - Vejledning til udskiftning af bundkort

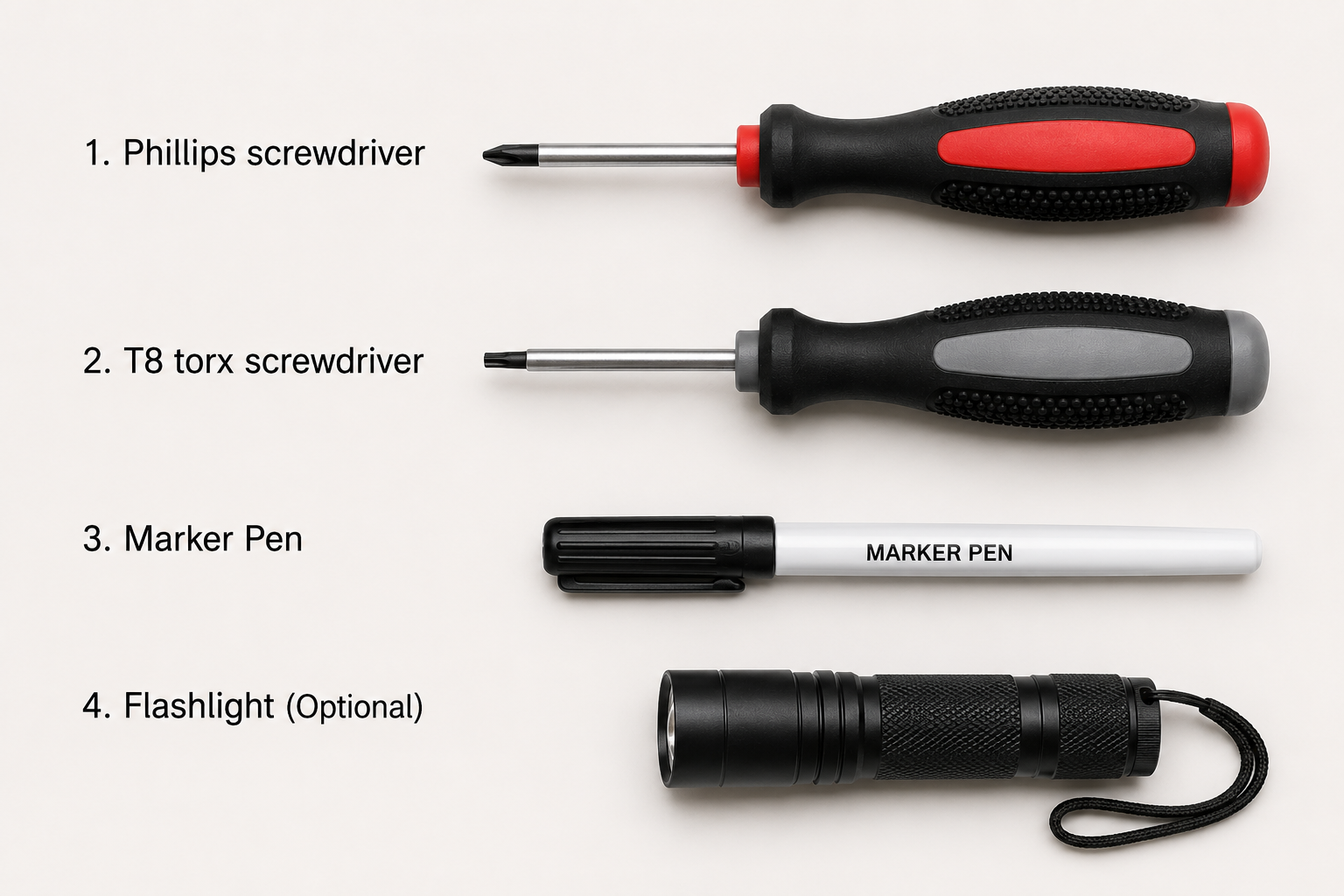

Værktøj

Trin 1

Sluk maskinen, og fjern strømkablet.

Trin 2

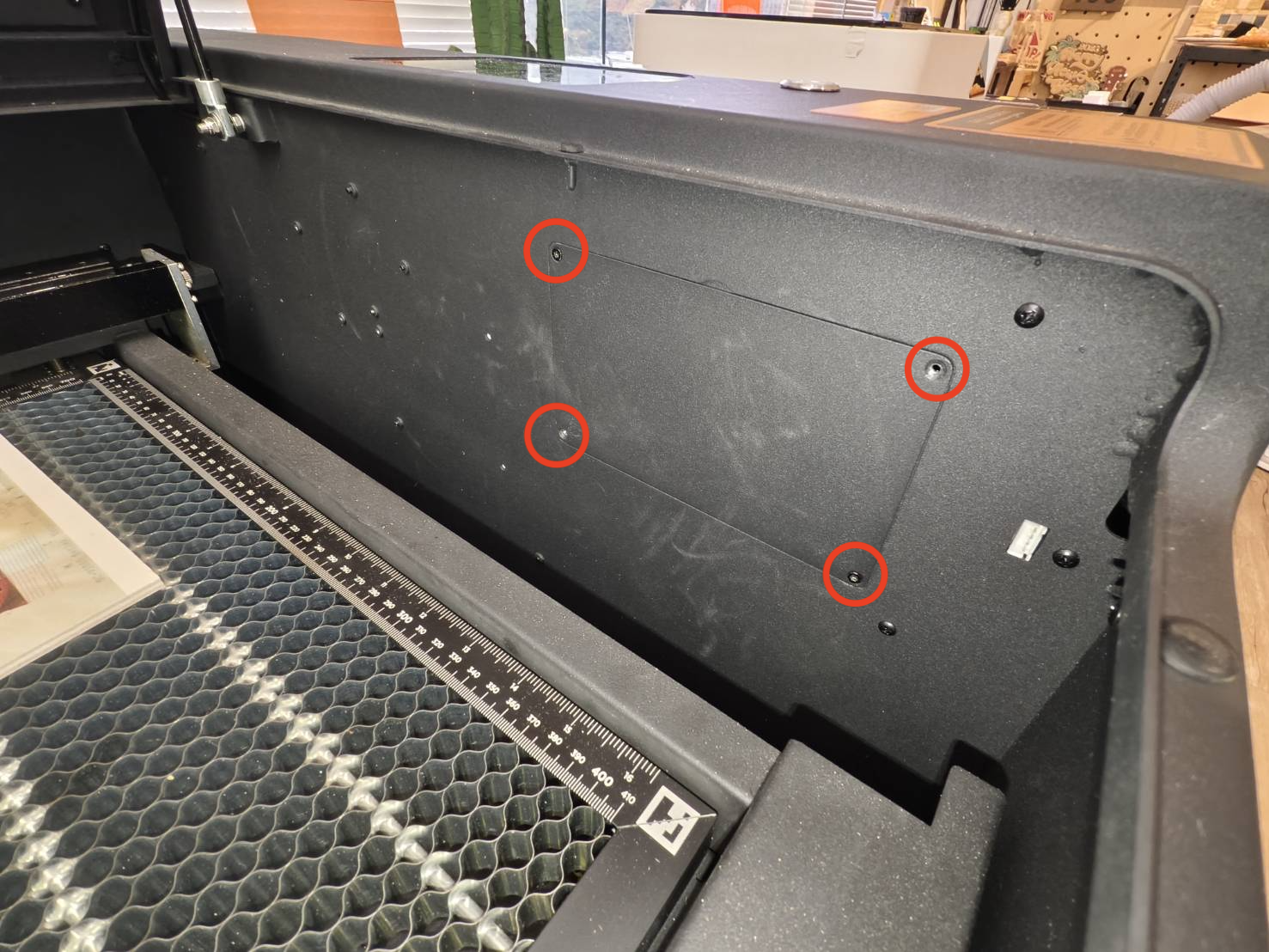

Brug en T8 torx-skruetrækker til at åbne sidedækslet, som er placeret inde i arbejdsområdet.

Trin 3

Det anbefales kraftigt at optage en video af alle kablernes placering, i tilfælde af at du glemmer, hvor de skal tilsluttes igen. (Videoen nedenfor er kun en demonstration. Kablernes placering kan variere.)

Trin 4

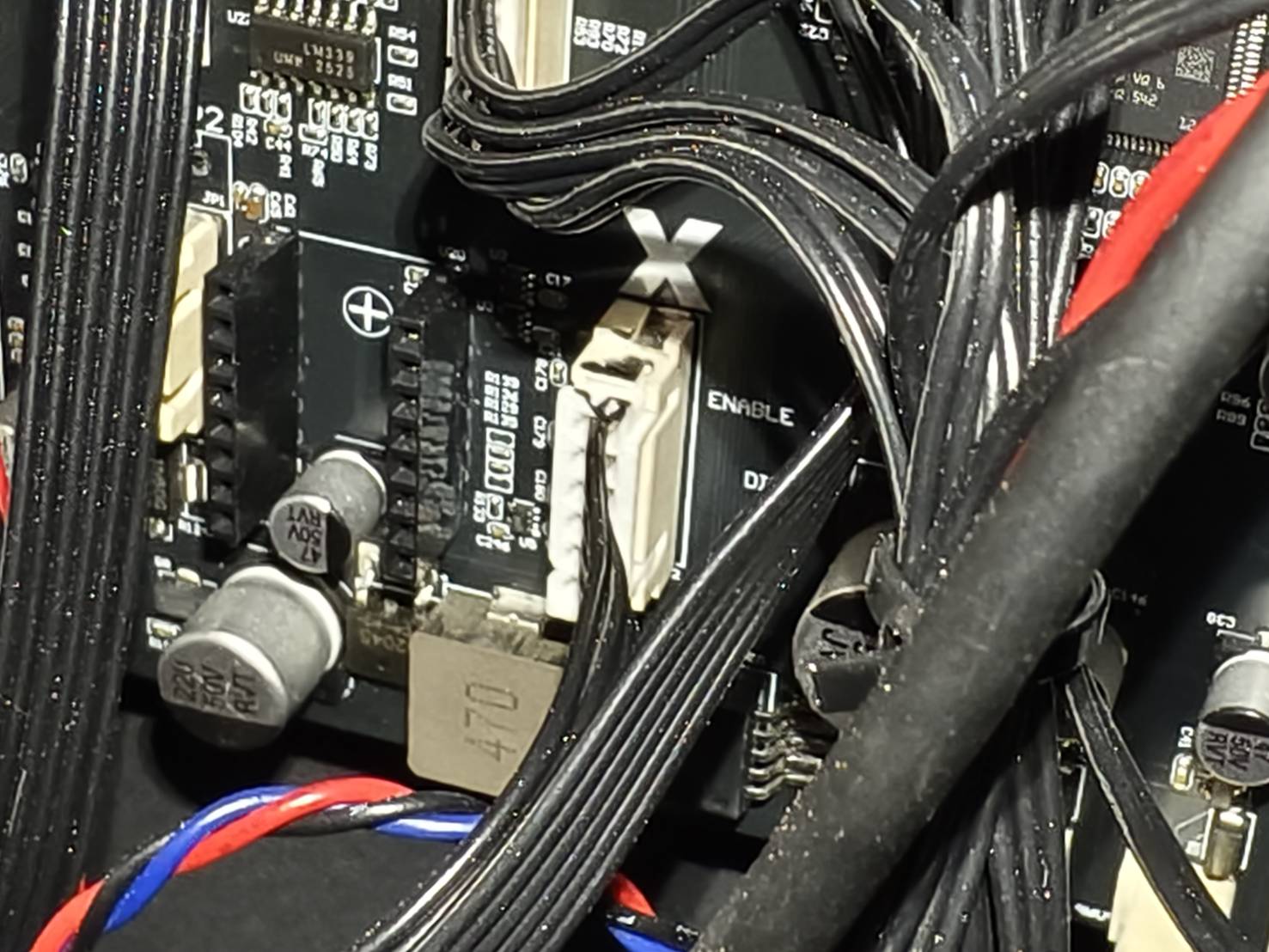

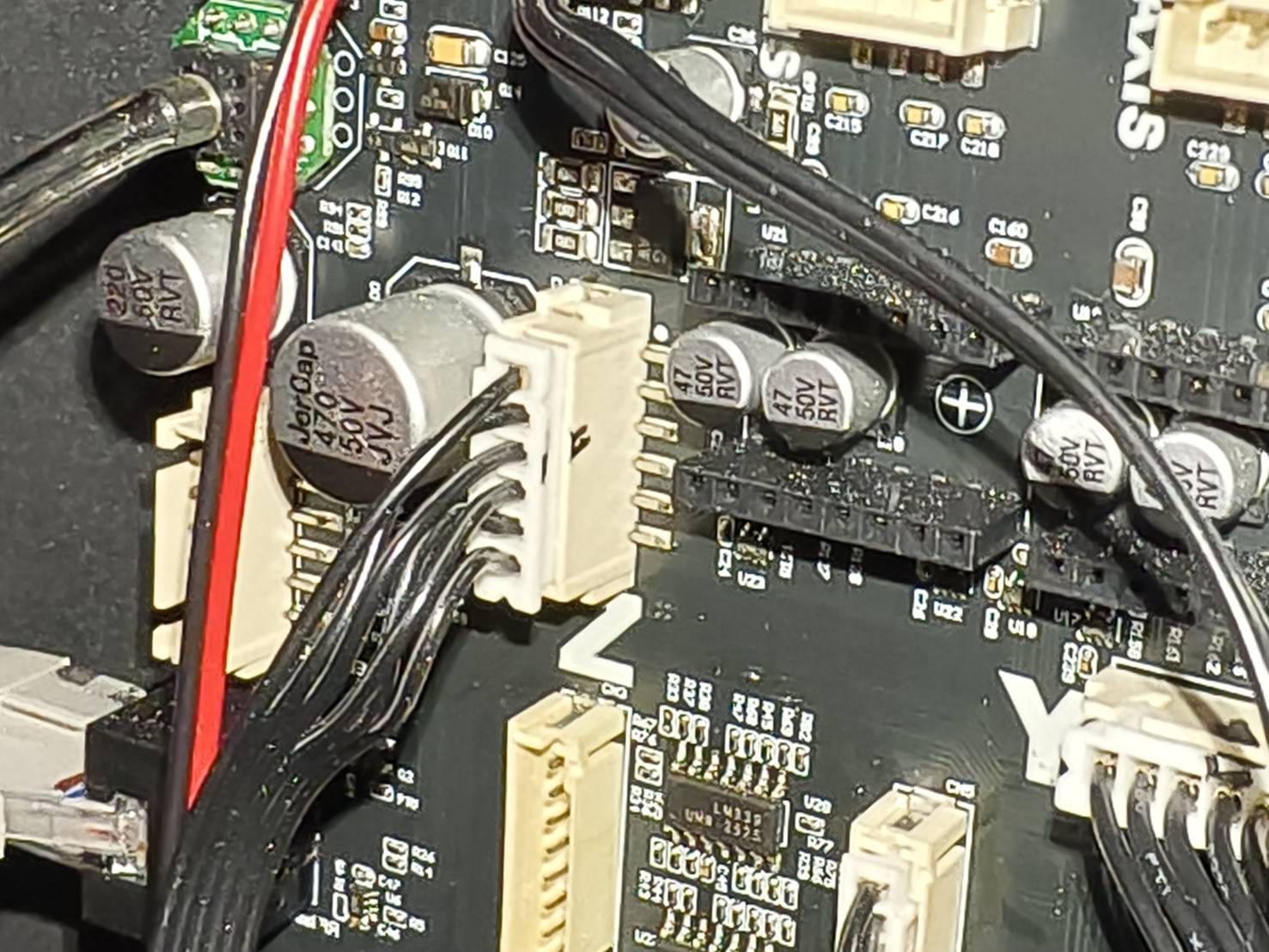

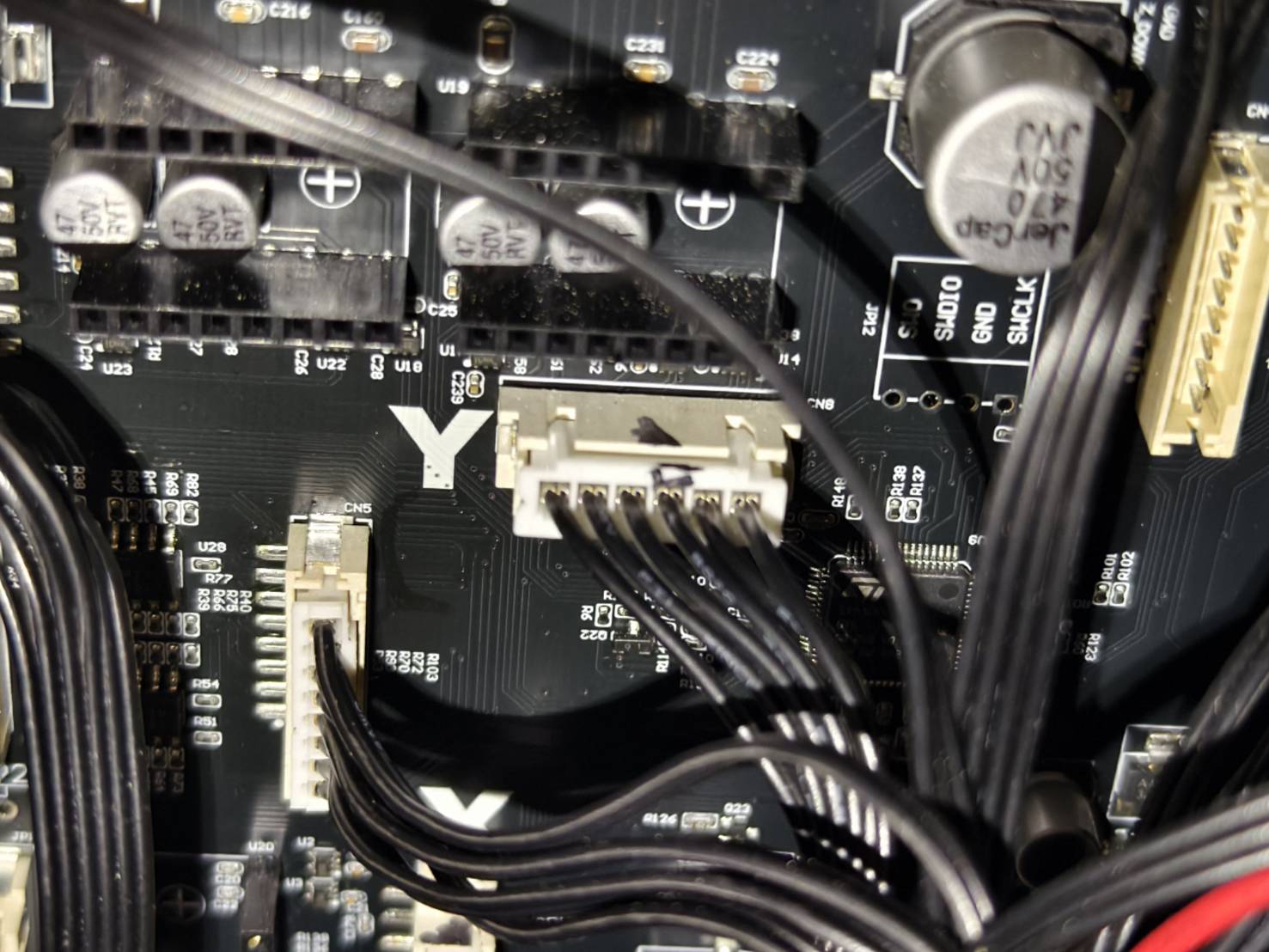

Da motorkablerne bruger samme stiktype på bundkortet, skal du markere X-, Y- og Z-aksens motorkabler for at undgå at sætte dem i det forkerte stik ved genmontering.

Sørg for at tage billeder for at sikre hvert kabels markering.

X-akse	Y-akse	Z-akse

Trin 4

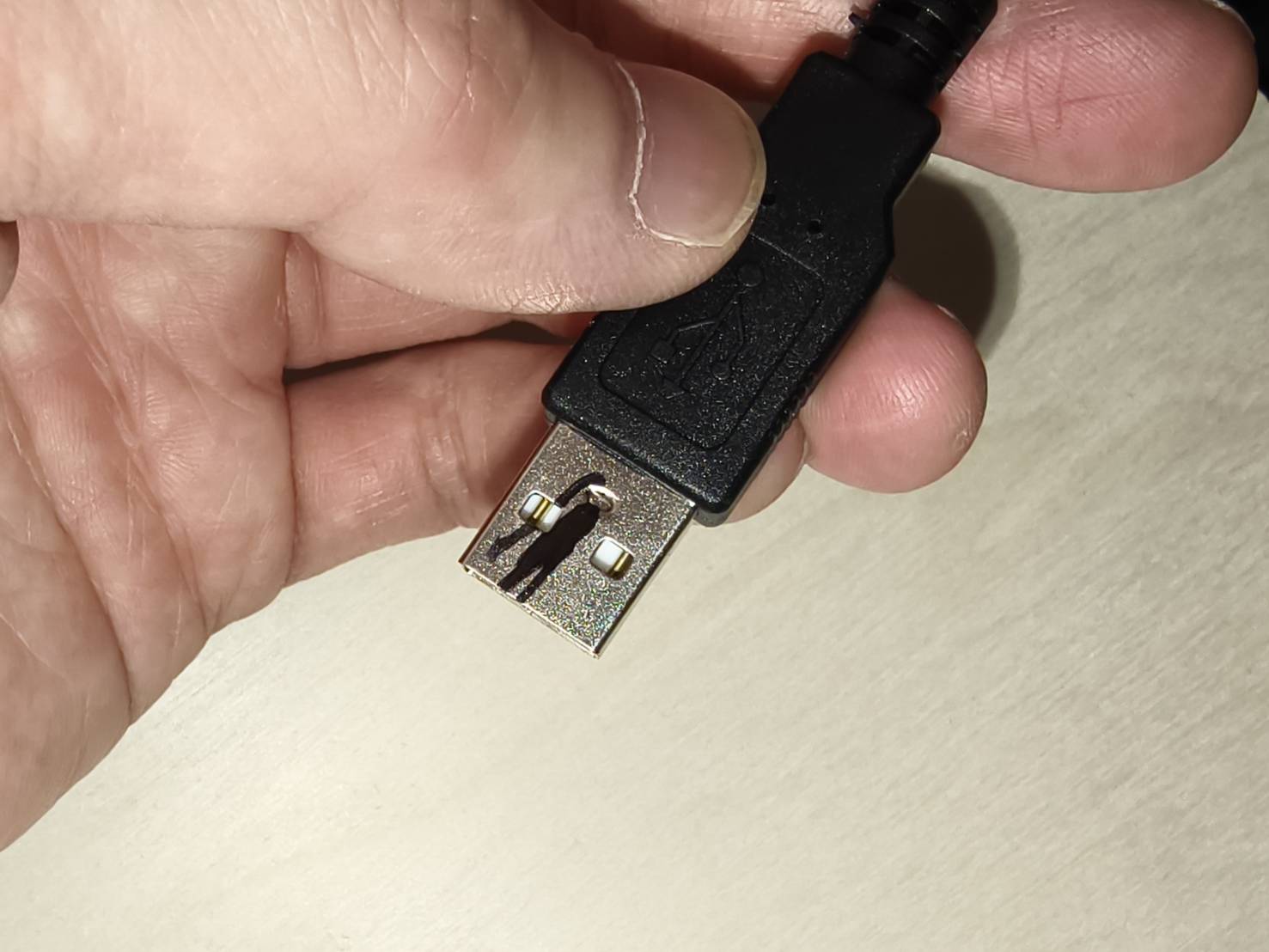

Fjern kamerakablet (CAM1) øverst, og markér det for at angive, at det skal tilsluttes den øverste USB-port (CAM1).

Sørg for at tage et billede for at sikre kablets markering.

Trin 5

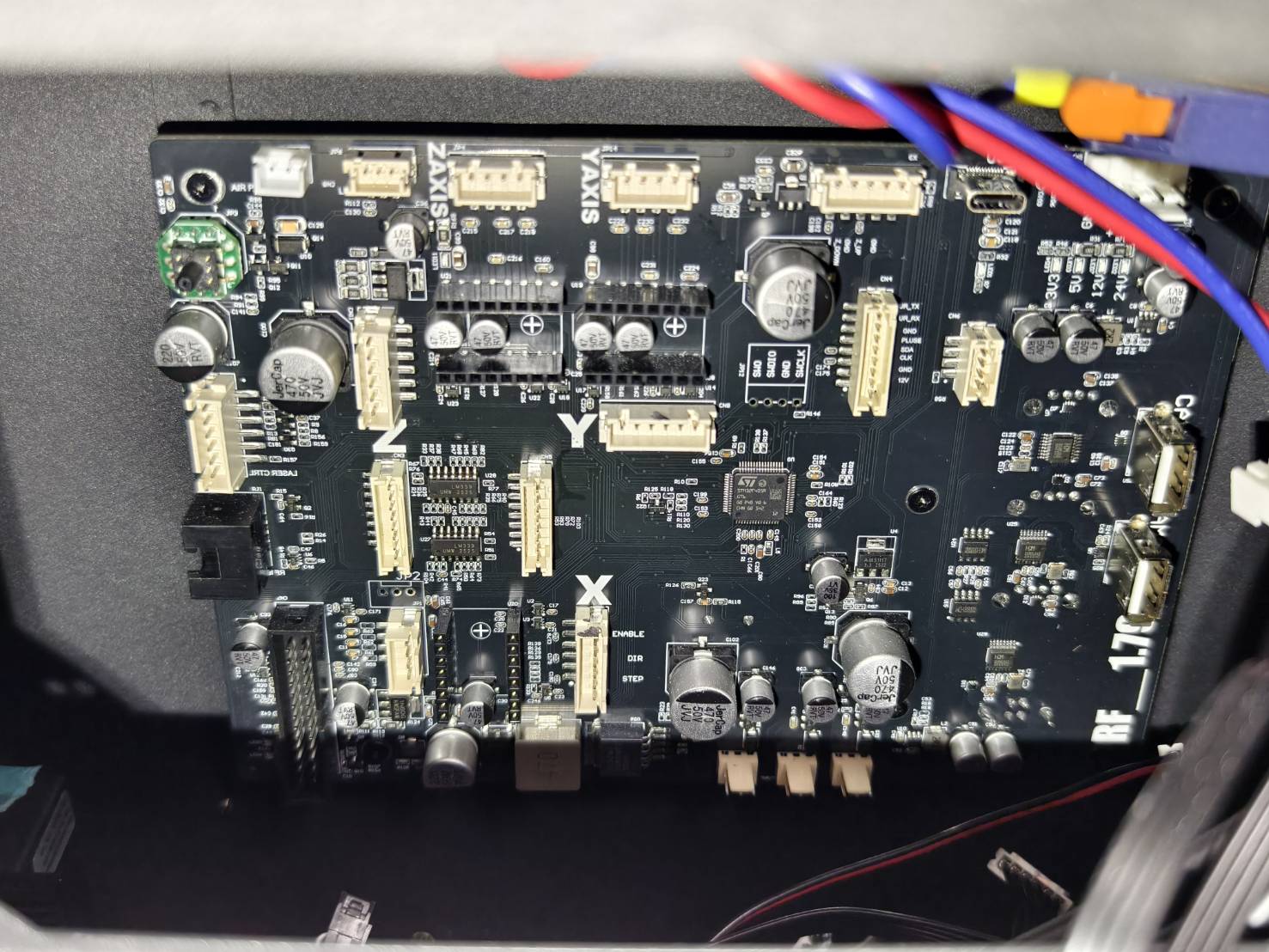

Frakobl alle kabler fra bundkortet.

Trin 6

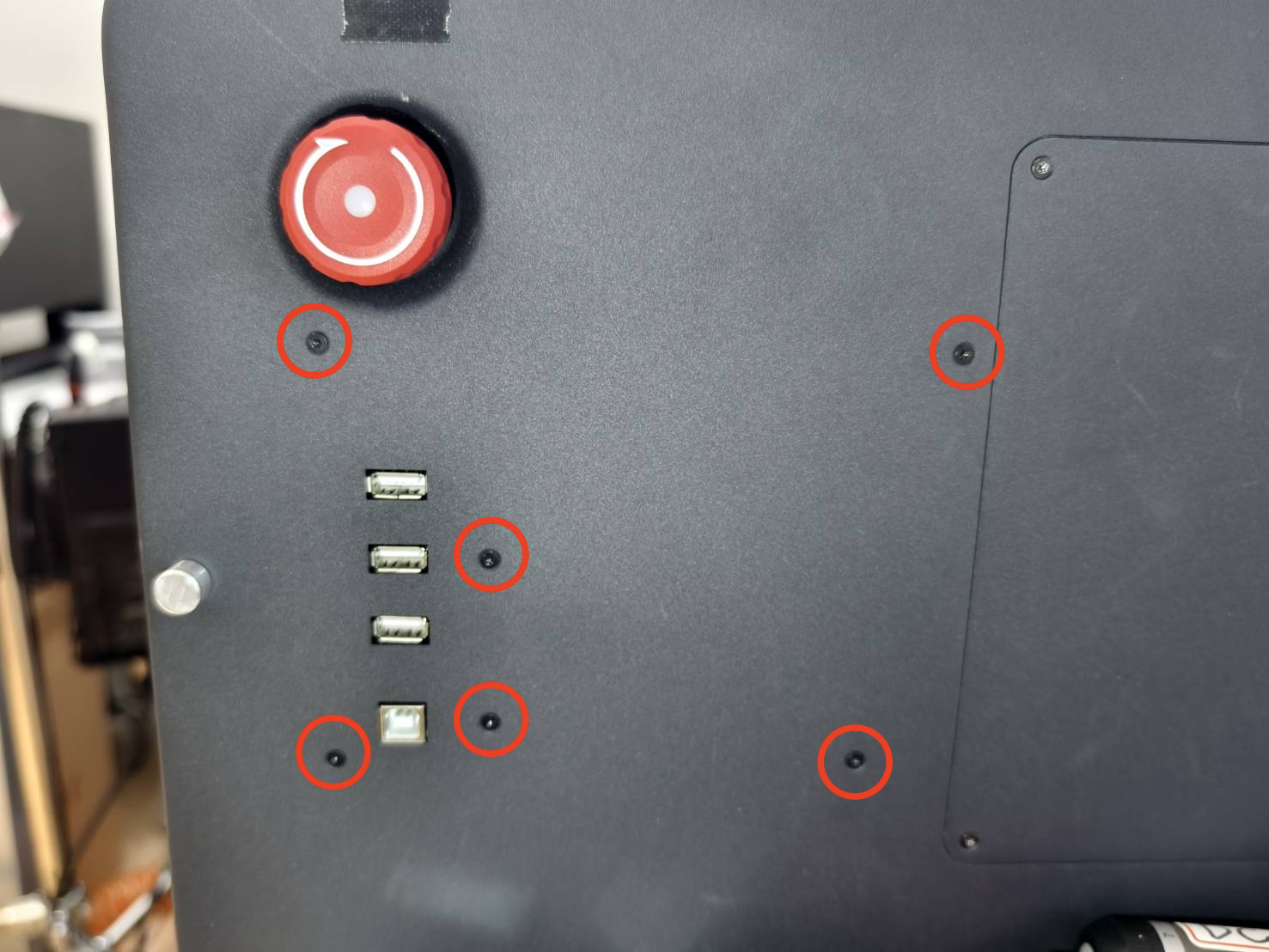

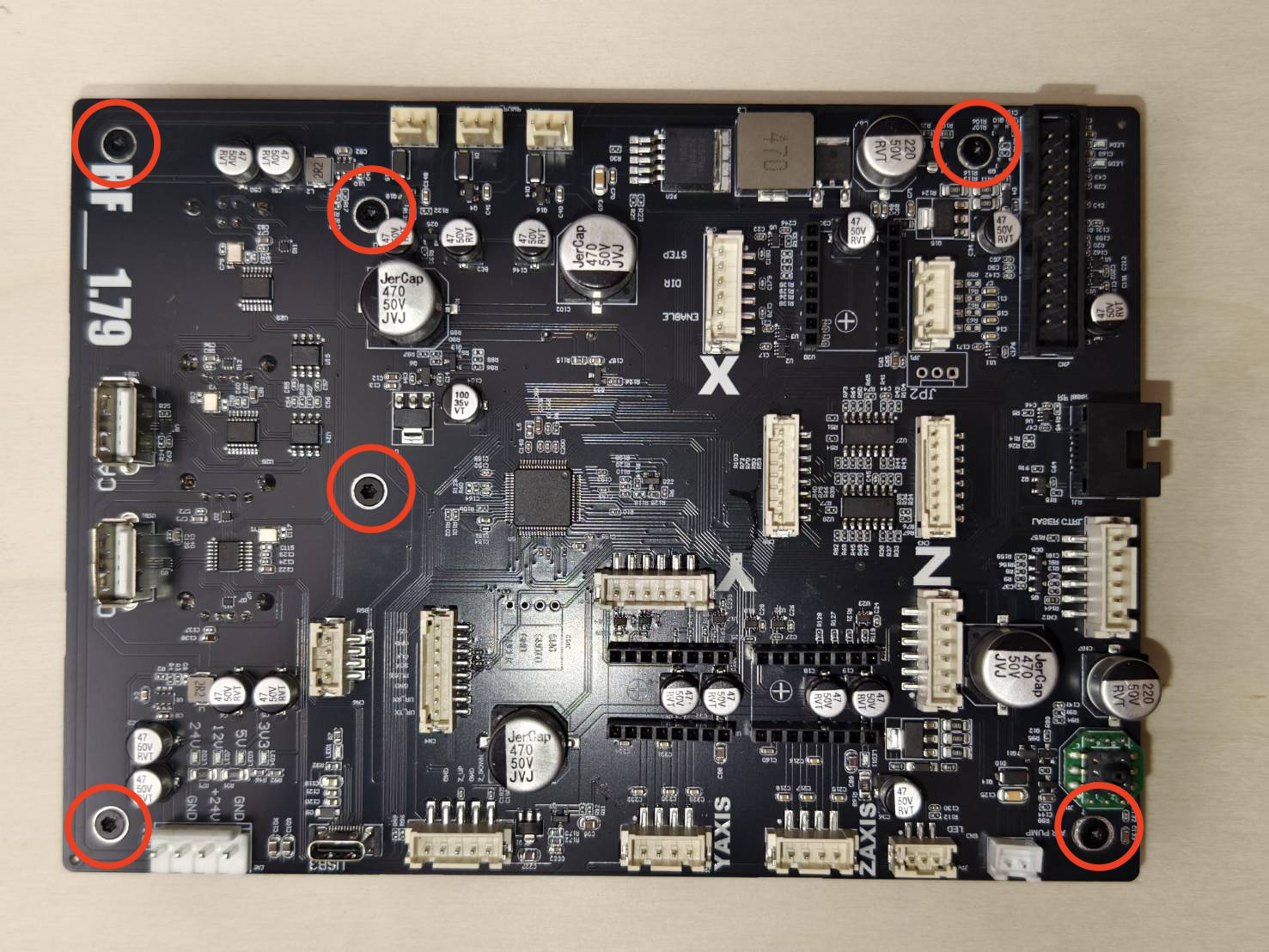

På maskinens højre side skal du fjerne T8-skruerne for at løsne bundkortet fra systemet.

Her er en demonstration af, hvordan kortet tages ud gennem hullet.

Trin 7

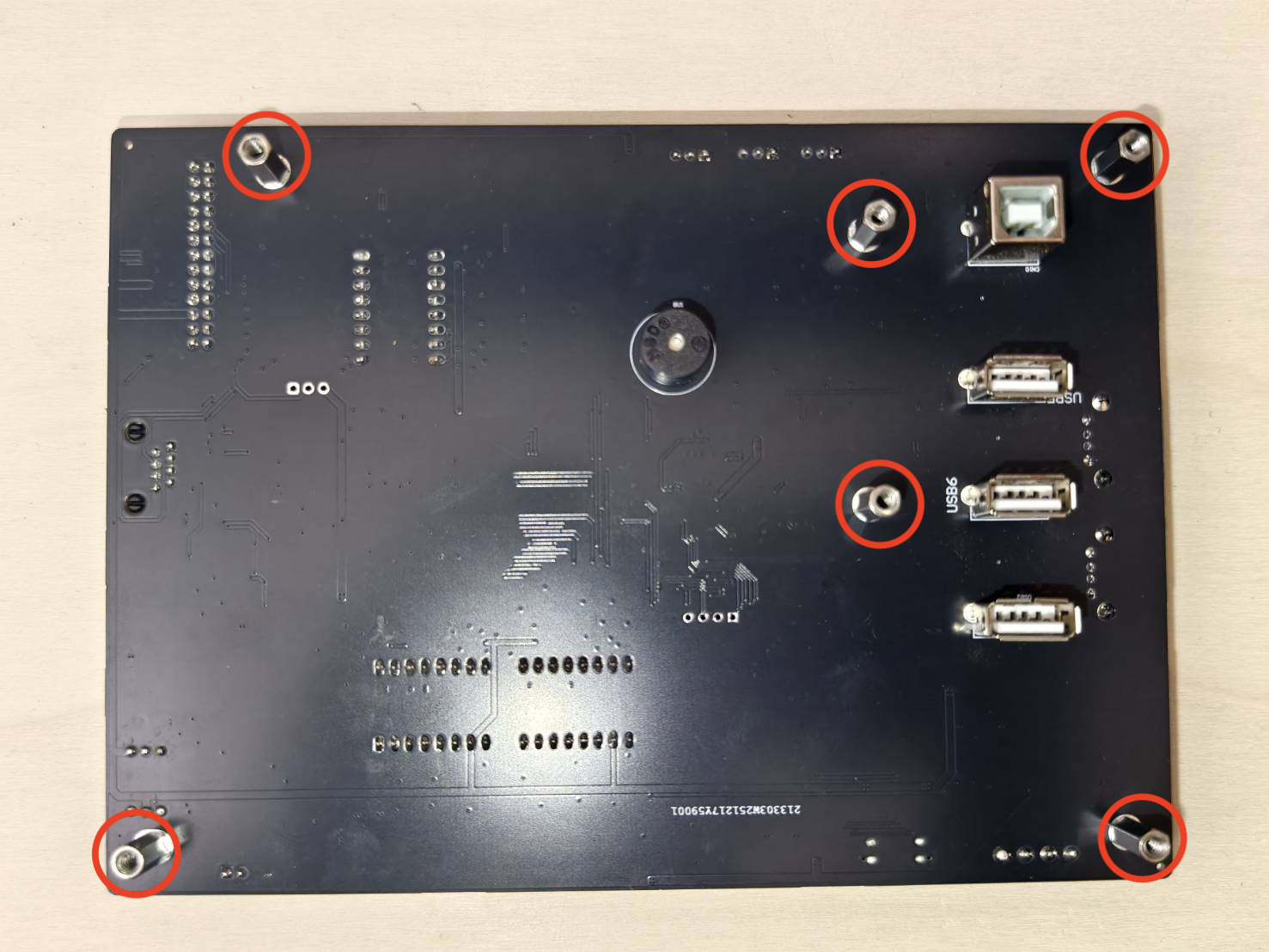

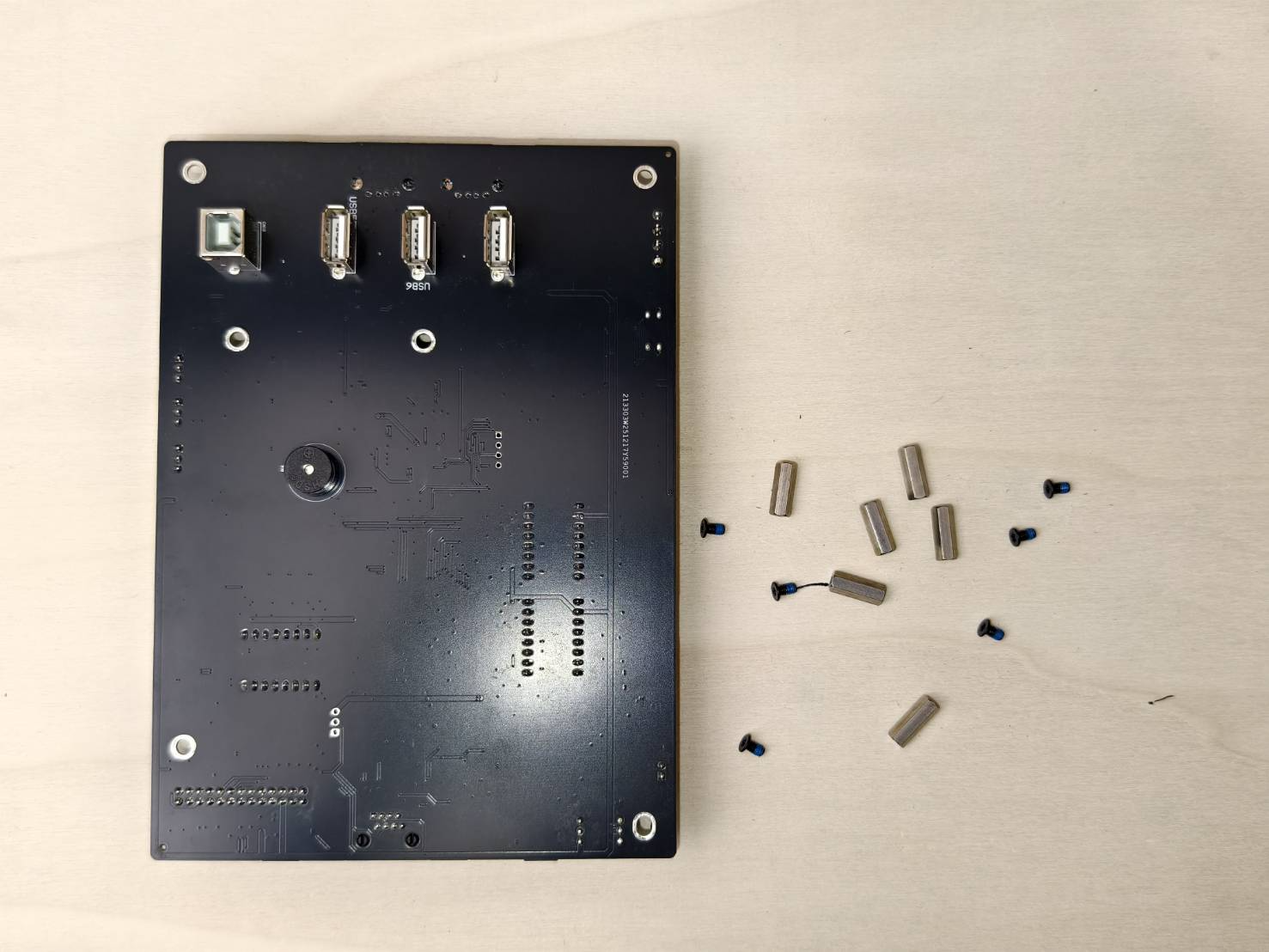

Fjern afstandsskruerne fra bundkortet ved at holde fast i afstandsstykket, mens du skruer T8-skruen af.

T8-skruer (forside)	Afstandsstykker (bagside)

Trin 8

Monter afstandsskruerne på det nye bundkort.

T8-skruer (forside)	Afstandsstykker (bagside)

Trin 9

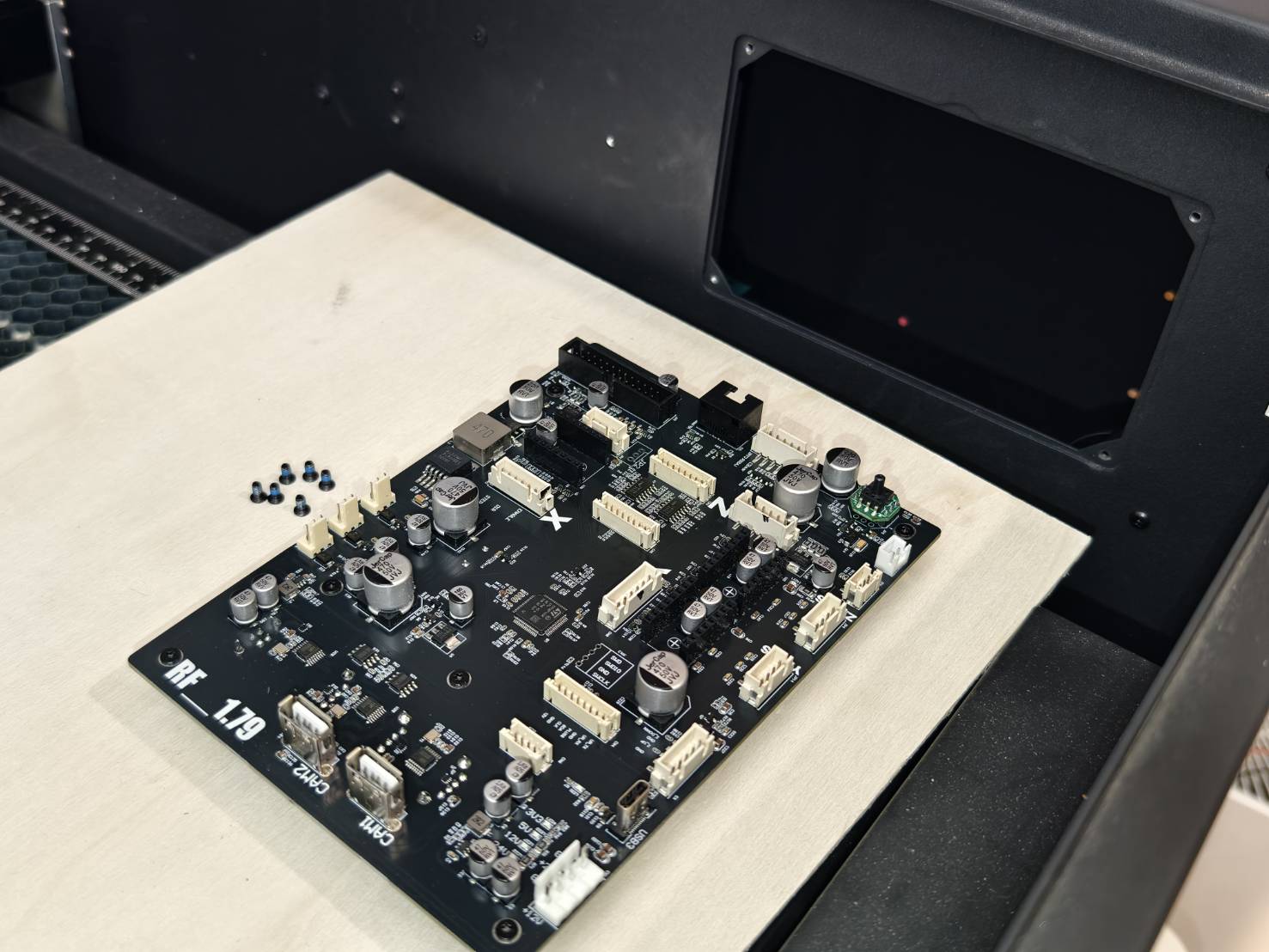

Monter det nye bundkort med afstandsskruer på maskinen.

Her er en demonstration af, hvordan kortet sættes ind gennem hullet.

Trin 10

Tilslut alle kablerne til bundkortet igen. Sørg for at tilslutte motor- og kamera-USB-kablet i de korrekte positioner som markeret.

For andre stik, se venligst dette diagram der viser, hvilke stik der skal være tomme.

Trin 11

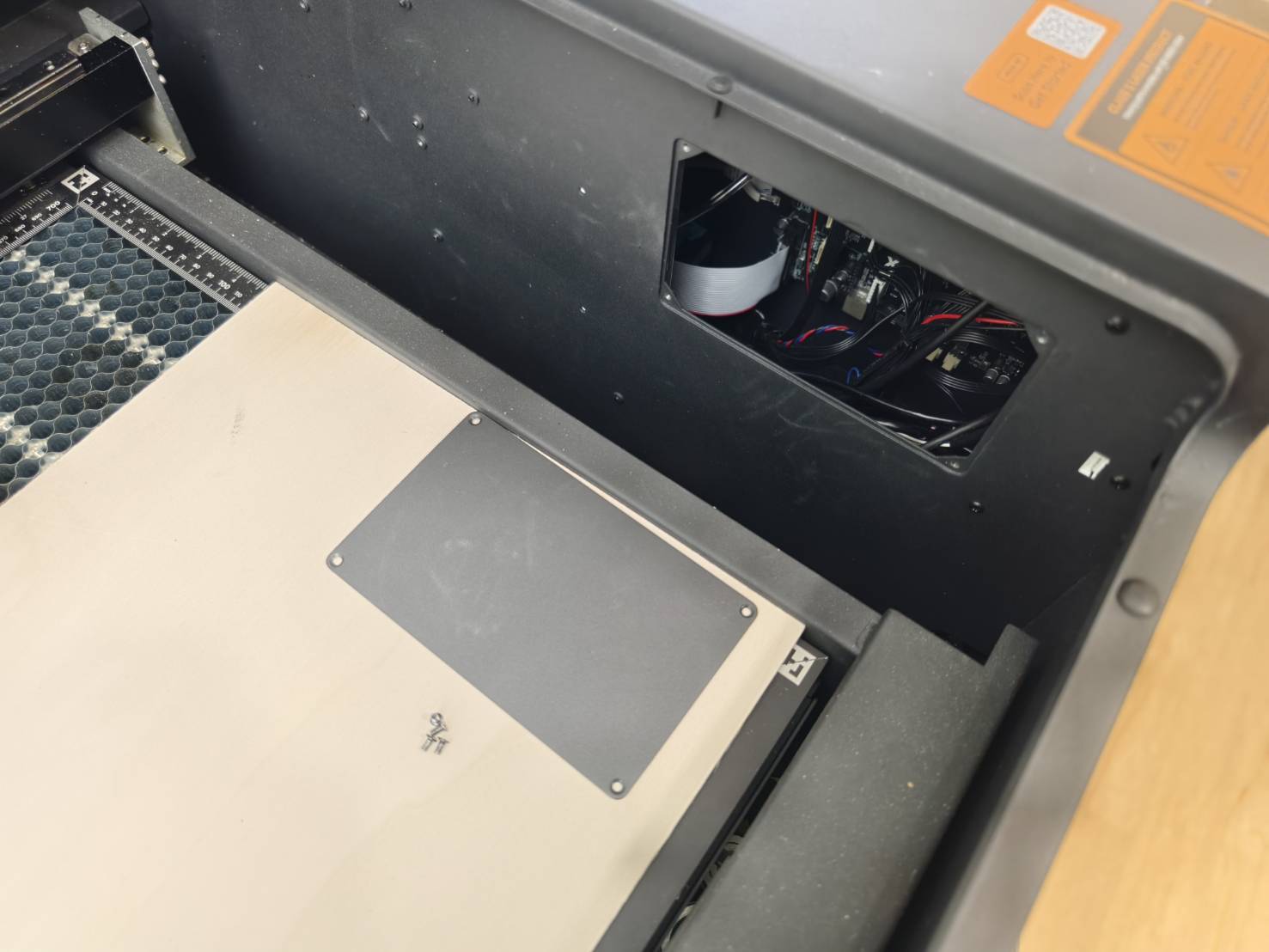

Genmonter sidedækslet inde i arbejdsområdet.

Trin 12
