HEXA RF - Udskiftning af 12V strømforsyning (12V PSU)

Værktøj

Trin 1

Sluk maskinen, og fjern strømkablet.

Trin 2

Brug en T8 Torx-skruetrækker til at åbne sidedækslet.

Trin 3

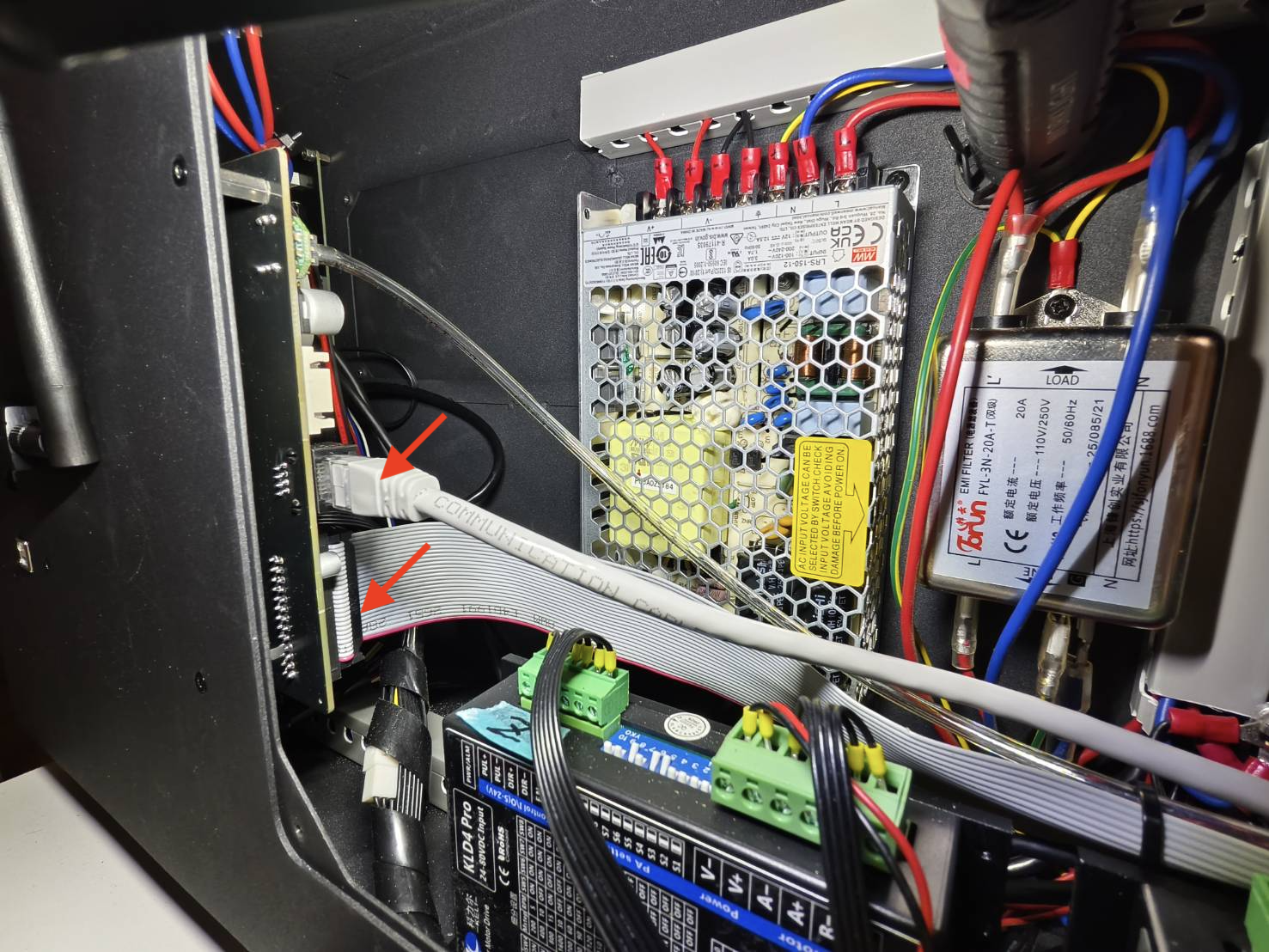

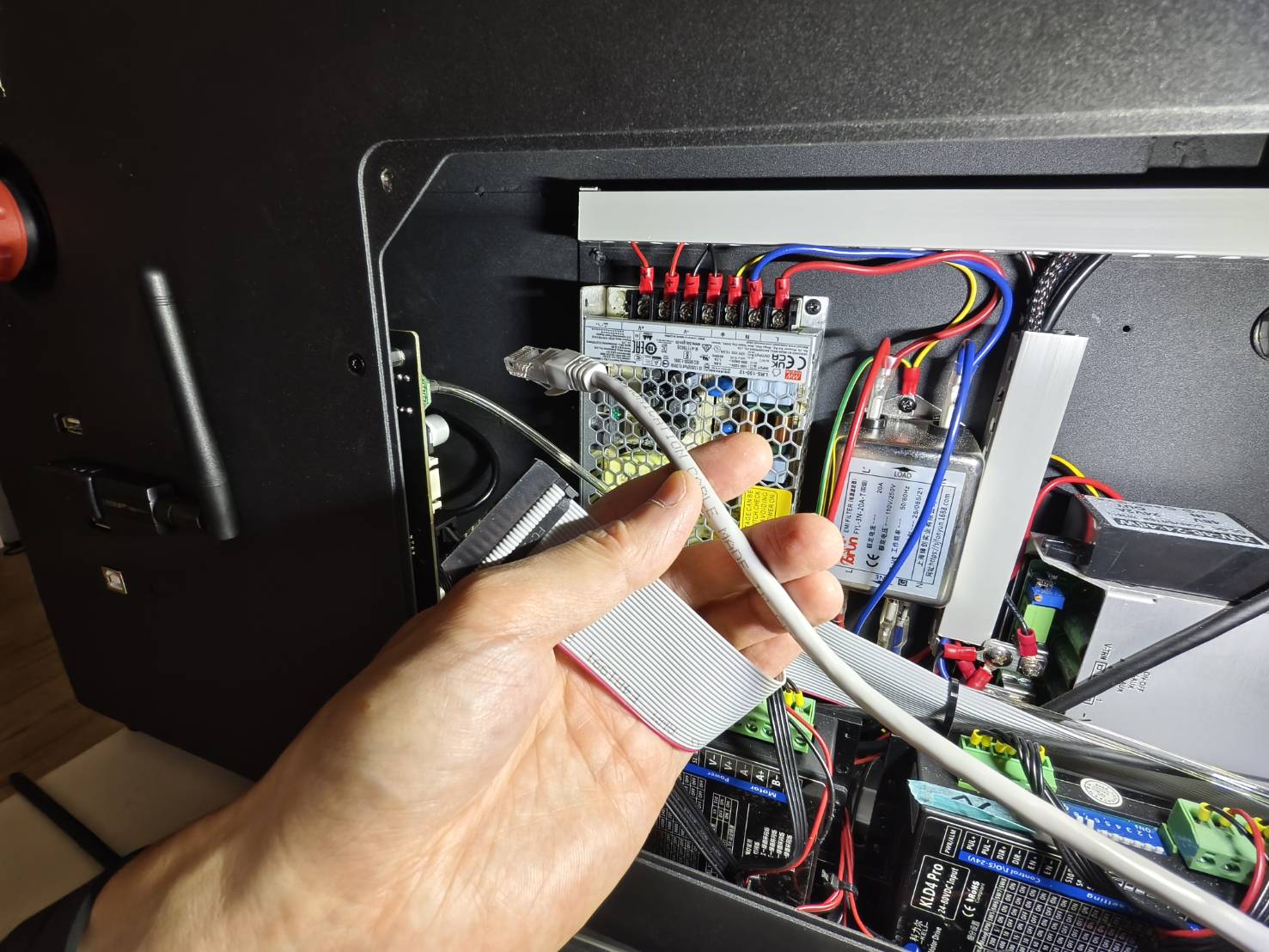

Frakobl fladkablet og RJ45-kablet for at få mere plads.

Trin 4

Afmonter den venstre driverboks for at få mere plads.

Trin 5

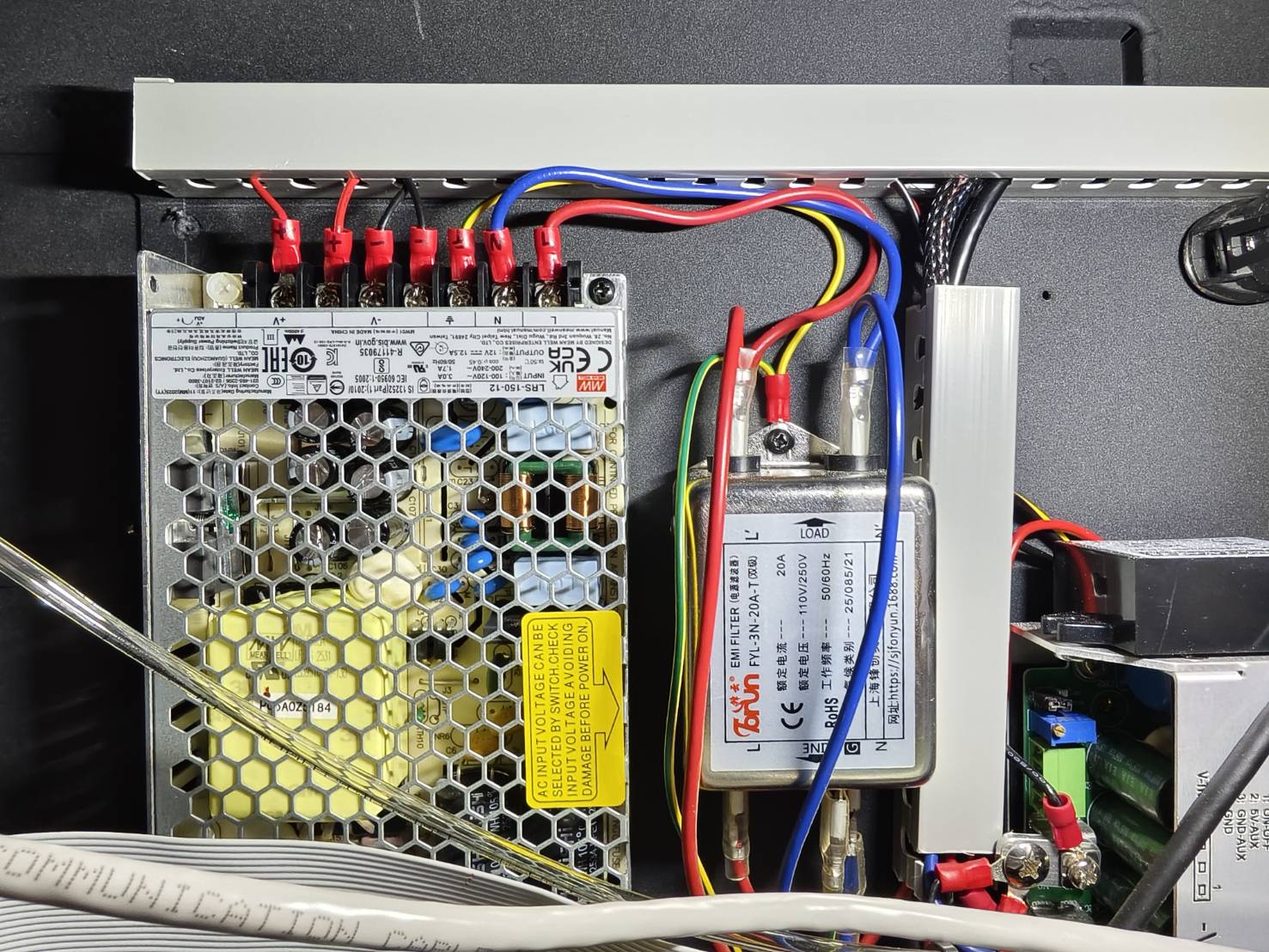

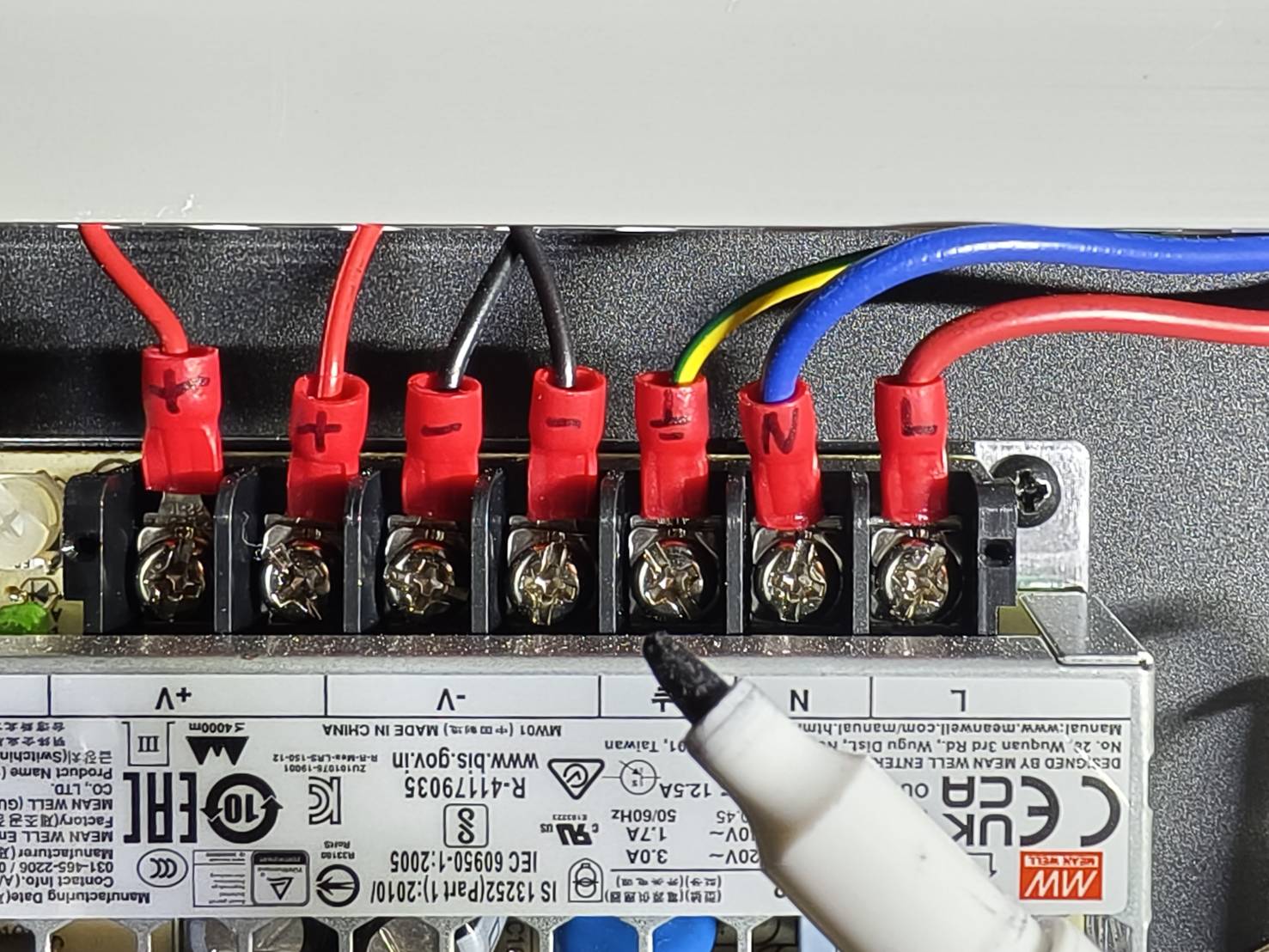

Tag billeder af hele 12V PSU-kablingen, eller mærk ledningerne direkte.
Sørg for, at billederne er så tydelige som muligt.
Formålet er at forhindre, at du glemmer, hvor alle ledningerne skal sidde, når du installerer den nye.
(Hvis du glemmer, hvor kablet skal sidde, se diagrammet for den seneste opsætning.)

Trin 6

Frakobl ledningerne på 12V strømforsyningen.
(Skruerne på PSU'en behøver ikke at blive fjernet; det er tilstrækkeligt kun at løsne dem.)

Trin 7

Fjern 12V PSU'en fra systemet. Der er to skruer, der fastgør PSU'en.
Den øverste skal fjernes, men den nederste behøver kun at blive løsnet, hvorefter PSU'en kan tages af.

Trin 8

Installer den nye 12V PSU.

Trin 9

Tilslut ledningerne til den nye 12V PSU. Se venligst billederne eller markeringerne i Trin 5.

Trin 10

Genmonter driverboksen.

Trin 11

Tilslut fladkablet og RJ45-kablet igen.

Trin 12

Genmonter sidedækslet.
