Kalibrering af Print and Cut

Funktionsoversigt

Brug denne kalibrering, når resultatet af Print and Cut er forskudt, eller når skærepositionen ikke matcher det oprindelige design.

Trin 1

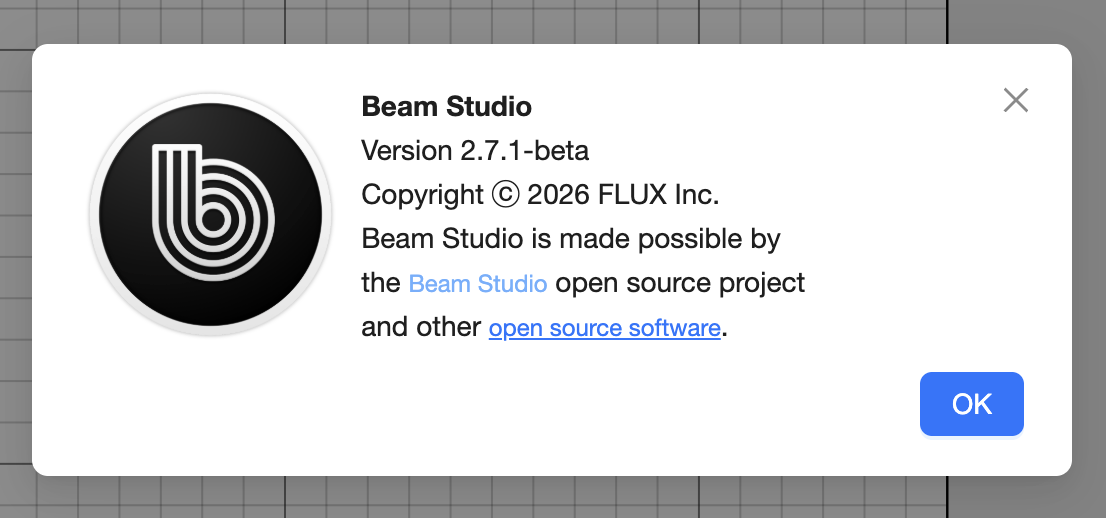

Opdater Beam Studio til version 2.7.1 eller nyere.

Trin 2

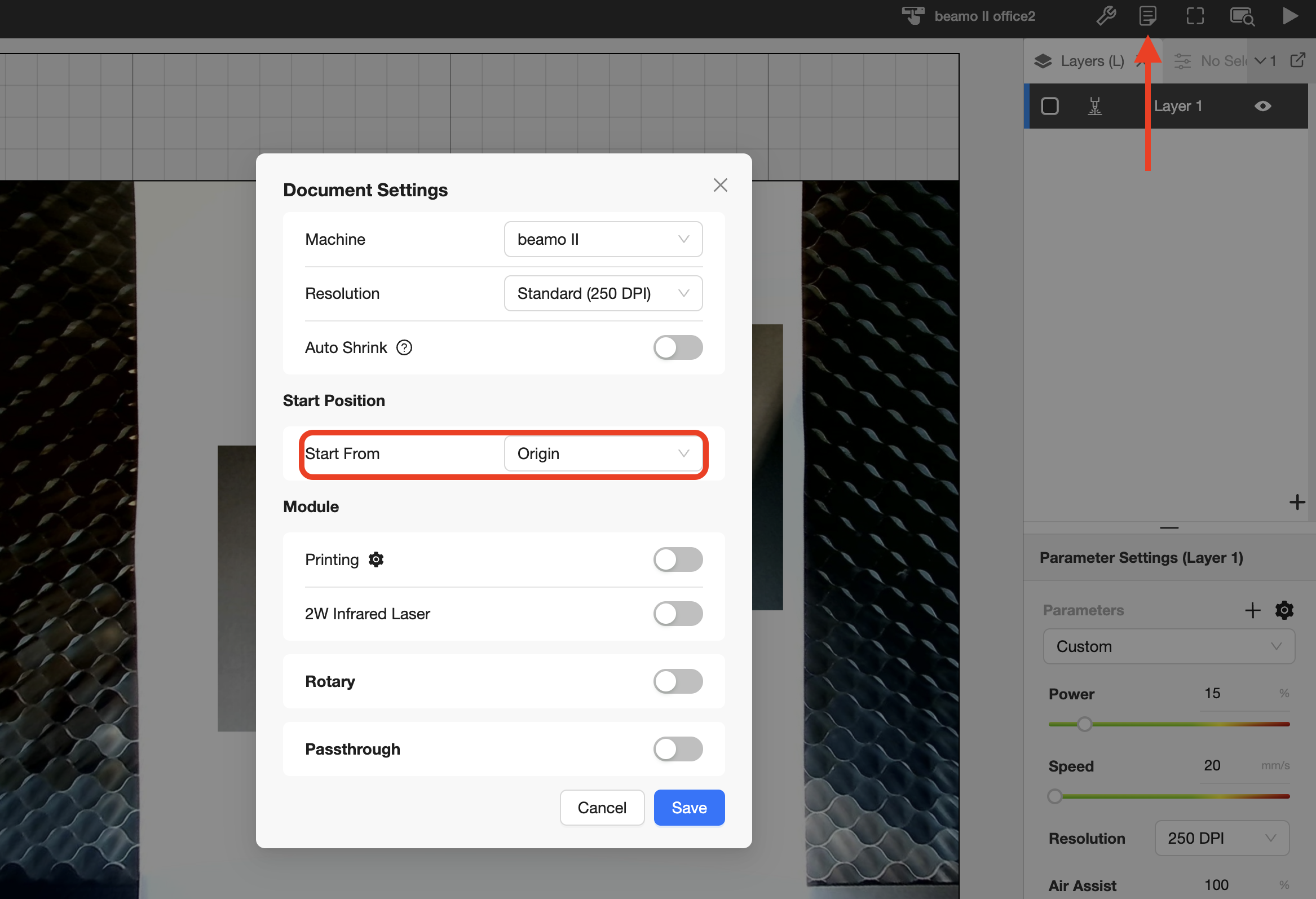

Under Dokumentindstillinger skal du indstille "Startposition" til "Oprindelse".

Trin 3

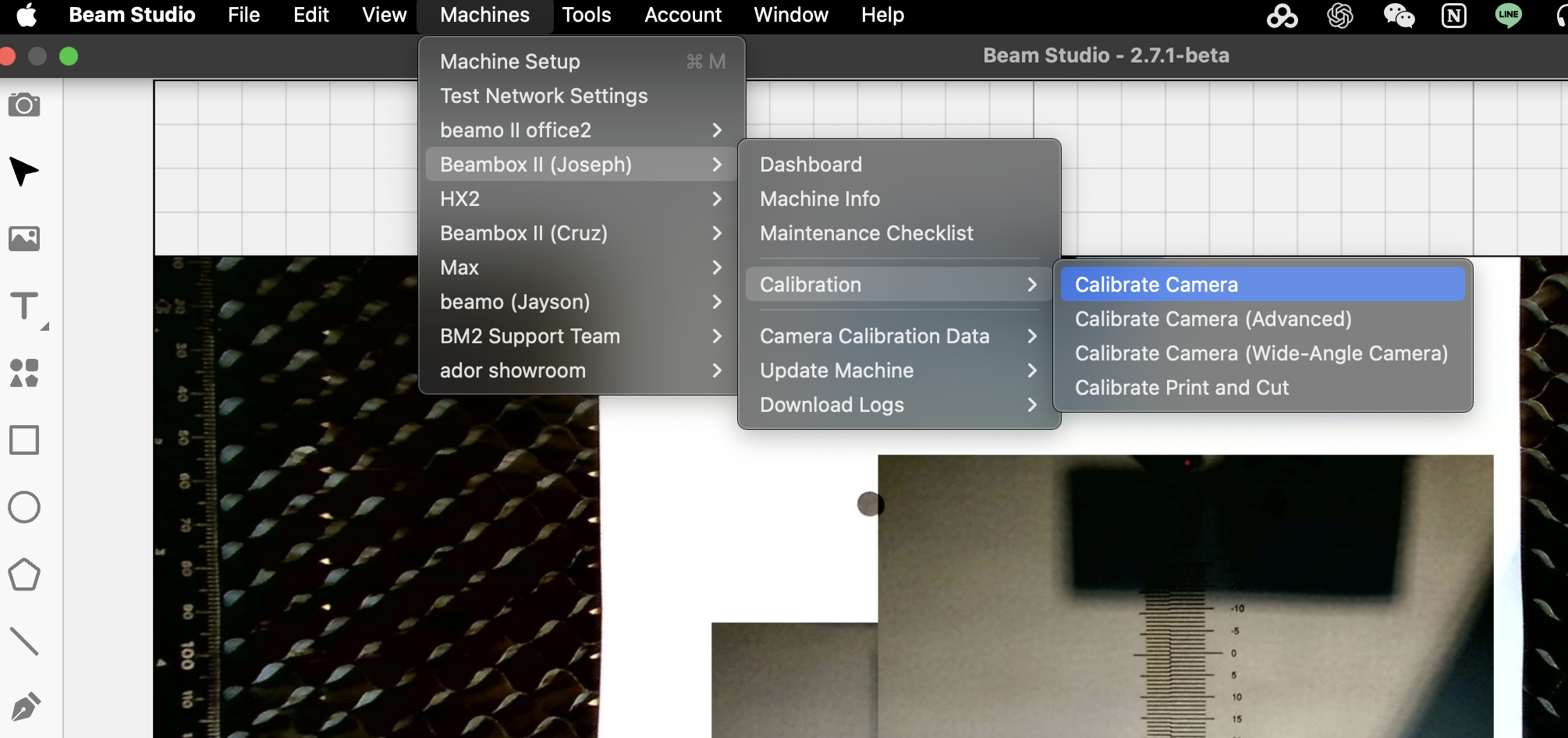

Udfør først den grundlæggende kamerakalibrering for din maskinmodel, og følg derefter trinnene for at fuldføre processen. (Maskiner >> Maskinnavn >> Kalibrer kamera)

Trin 4

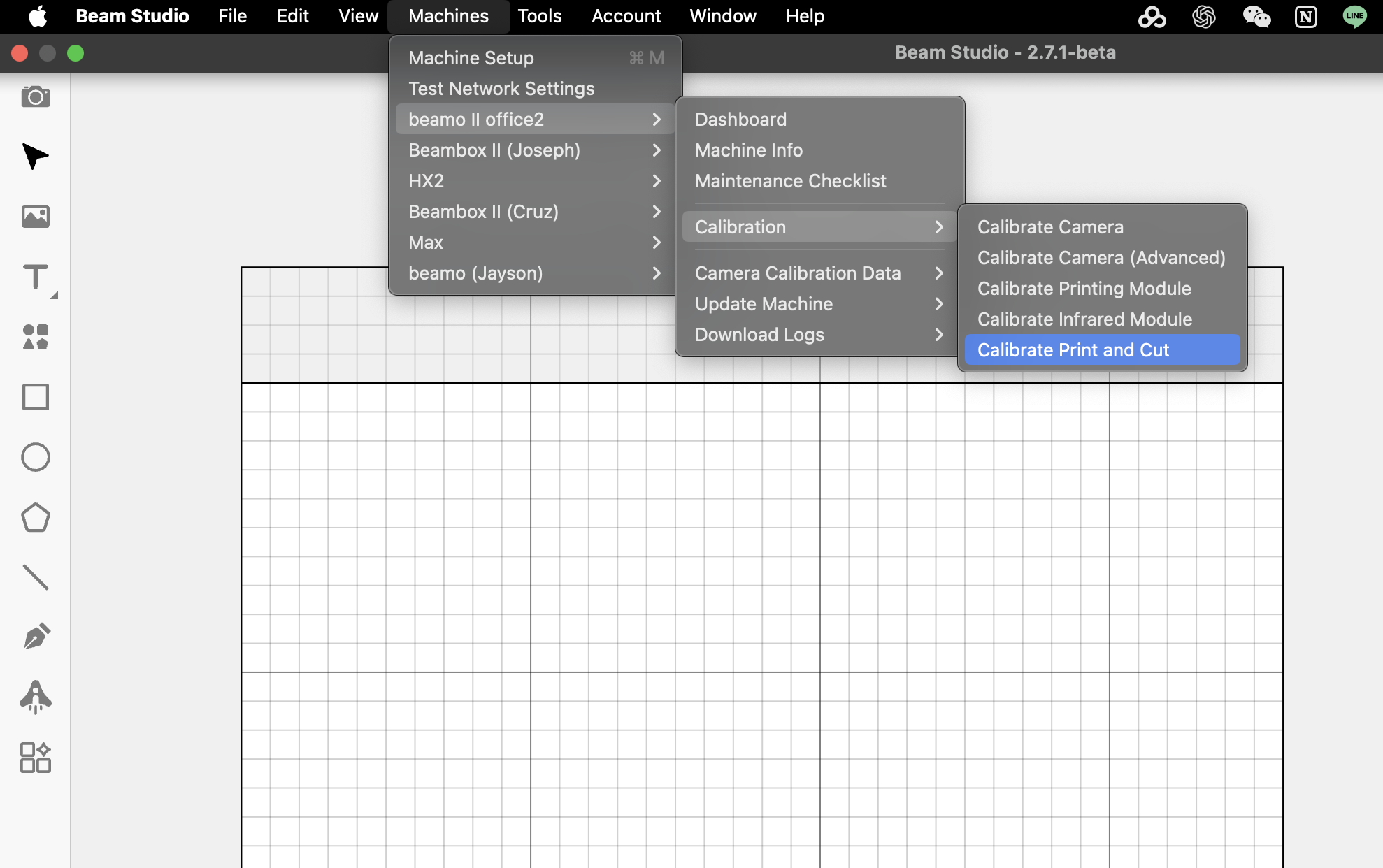

Efter kamerakalibreringen skal du vælge Kalibrering af Print and Cut.
(Maskiner >> Maskinnavn >> Kalibrering >> Kalibrer Print and Cut)

Trin 5

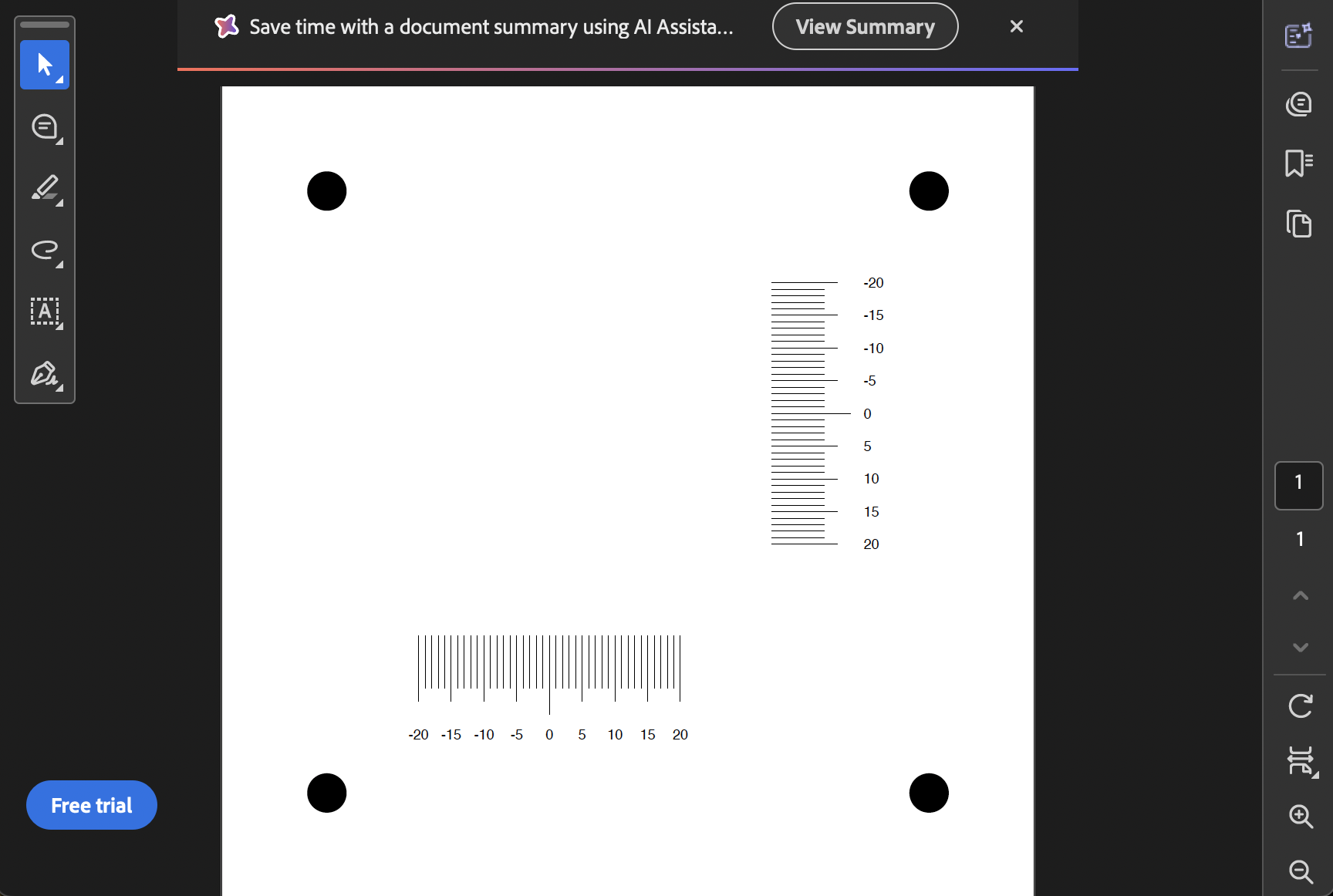

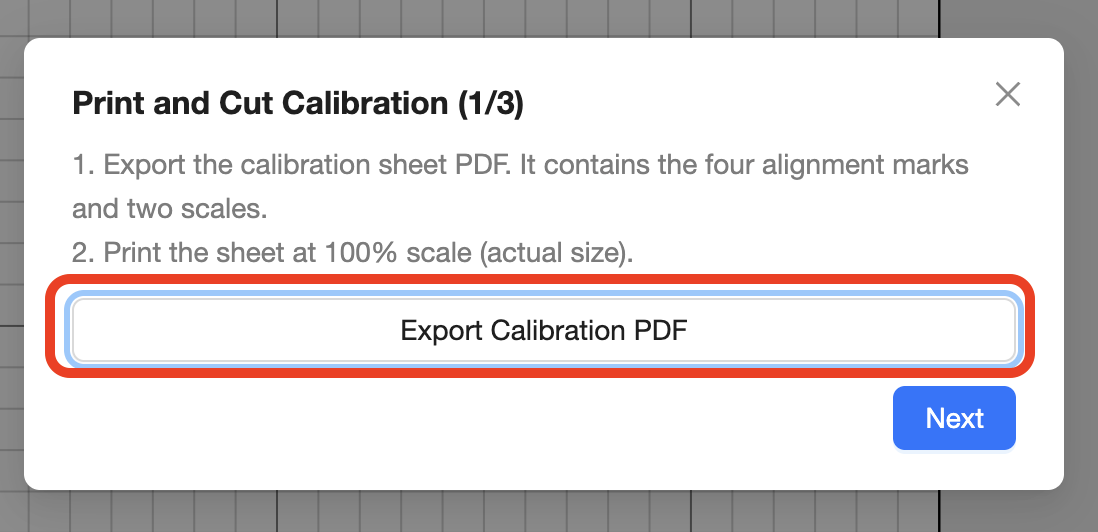

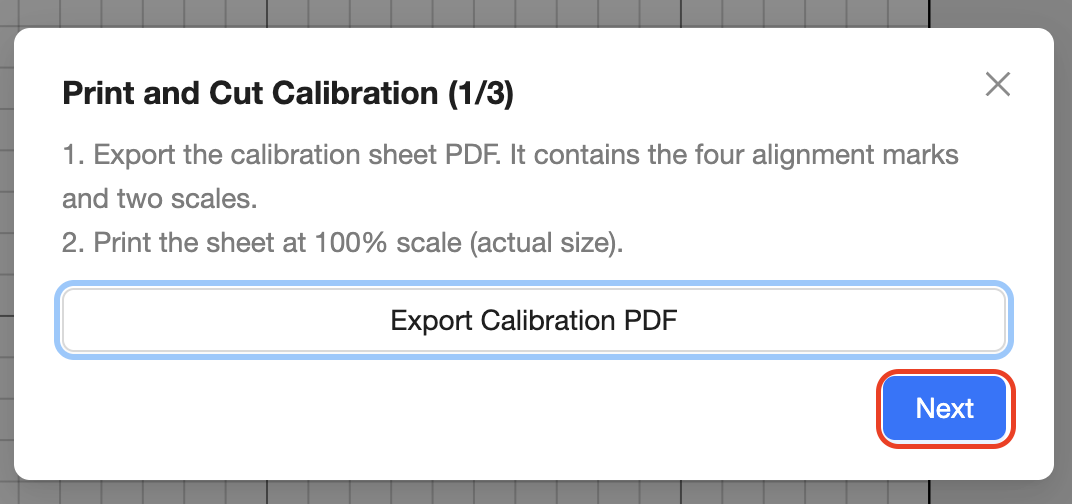

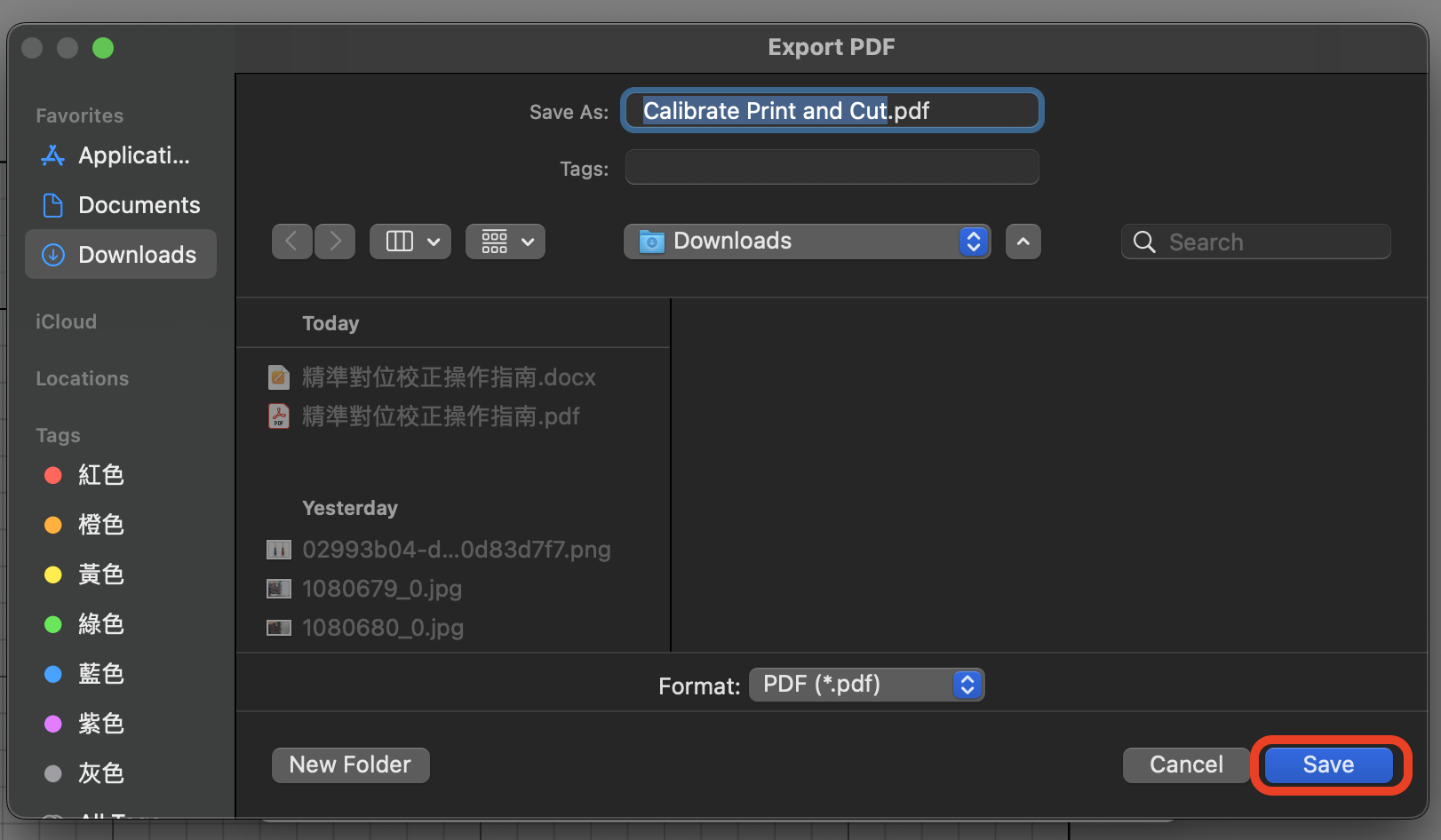

Følg trinnene i softwaren for at eksportere og gemme PDF-skaleringsfilen til kalibrering.

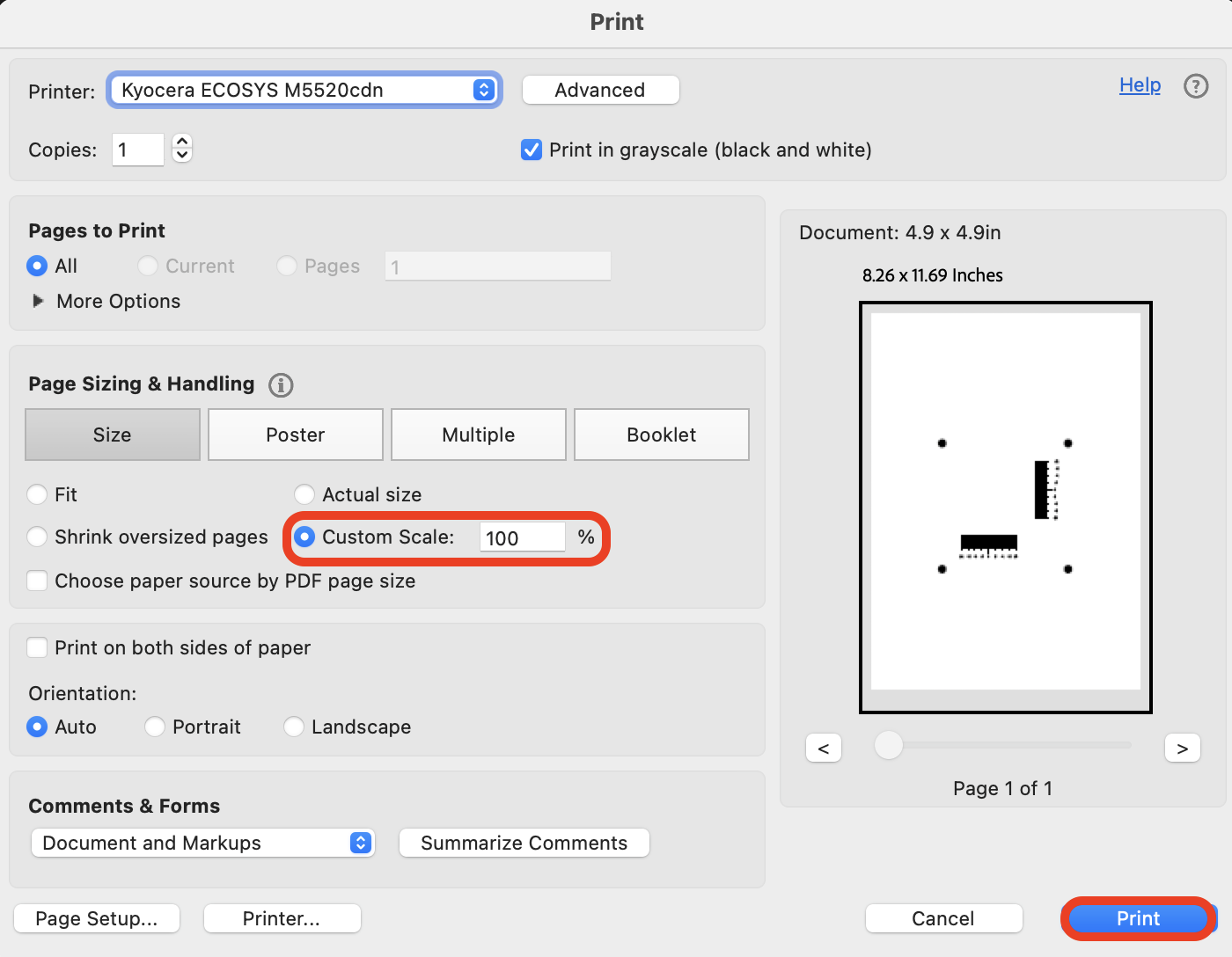

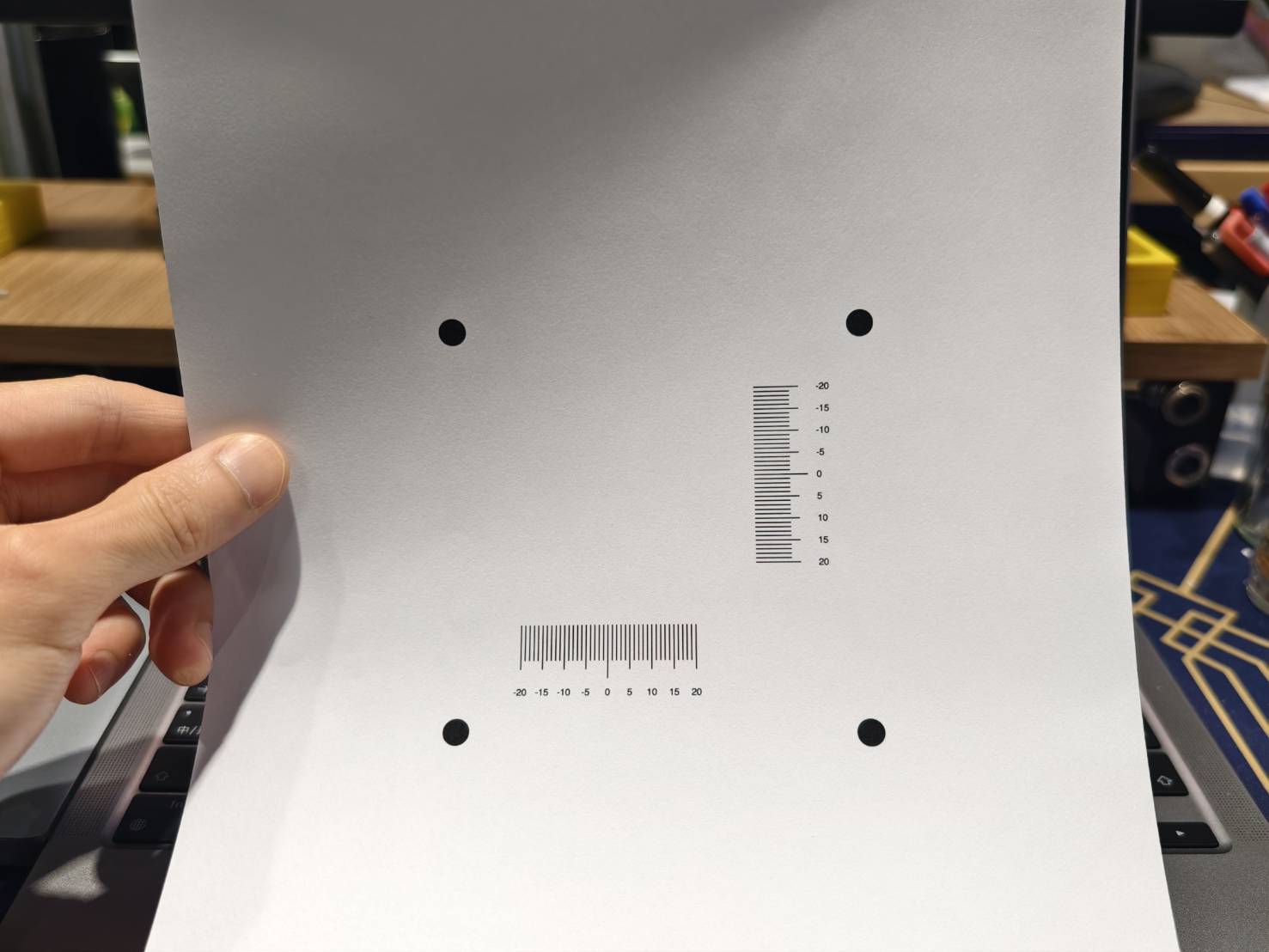

Udskriv filen, og sørg for at udskrive arket i "100 % skala" eller "Faktisk størrelse".

Trin 6

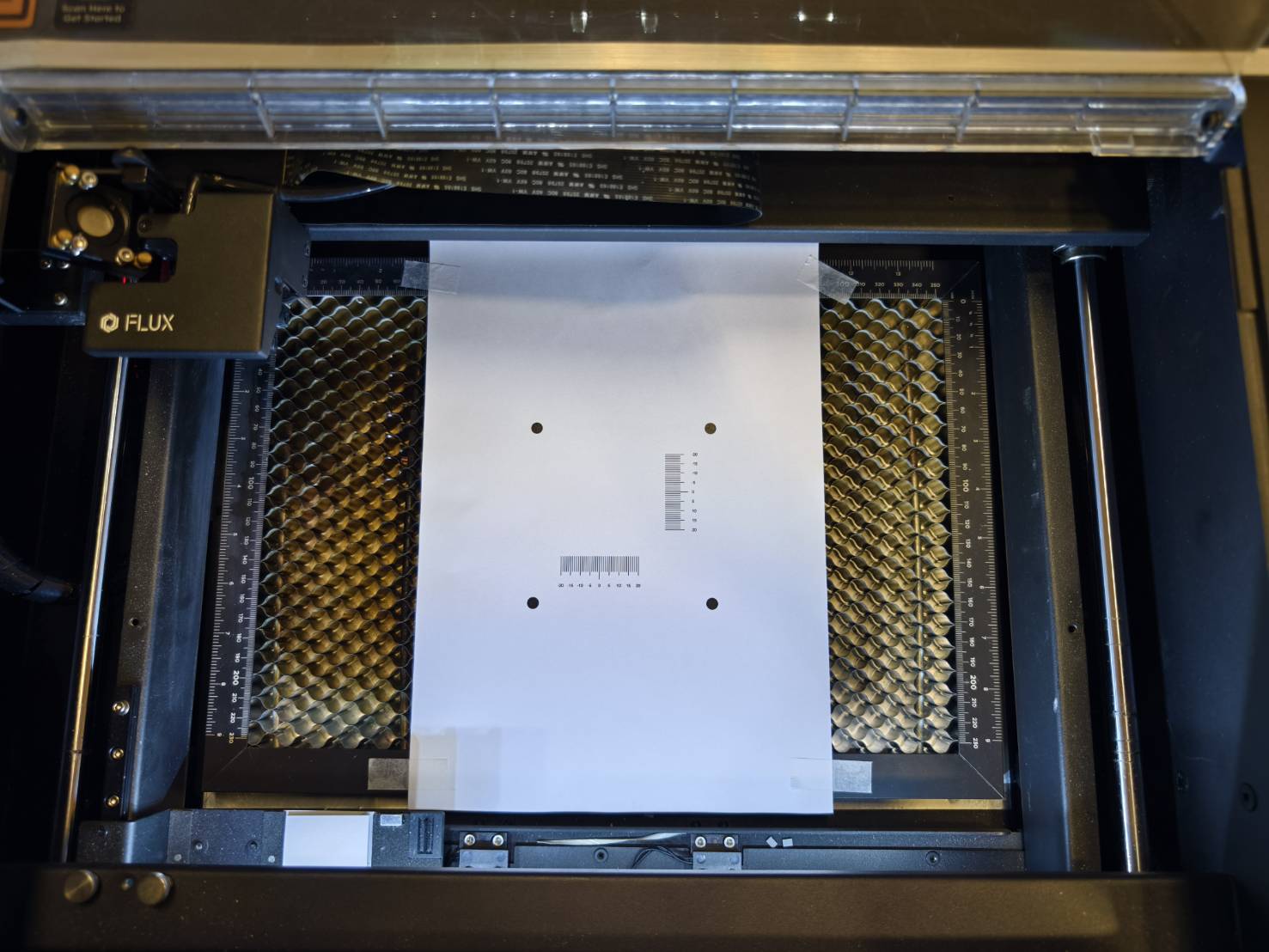

Placer det udskrev ark midt i maskinens arbejdsområde, og fastgør det til honeycomb-pladen med tape.

Fokuser på arket.

Trin 7

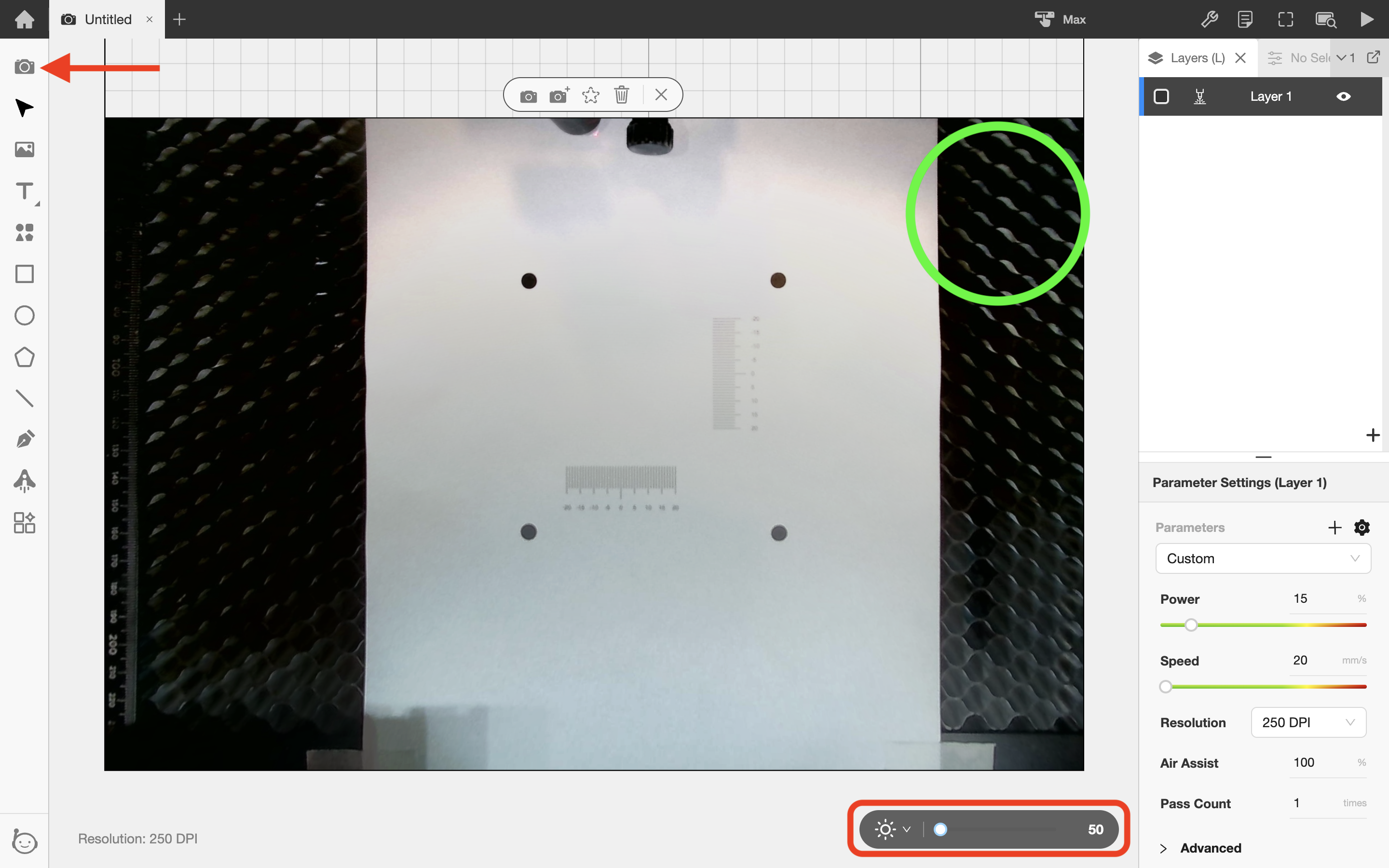

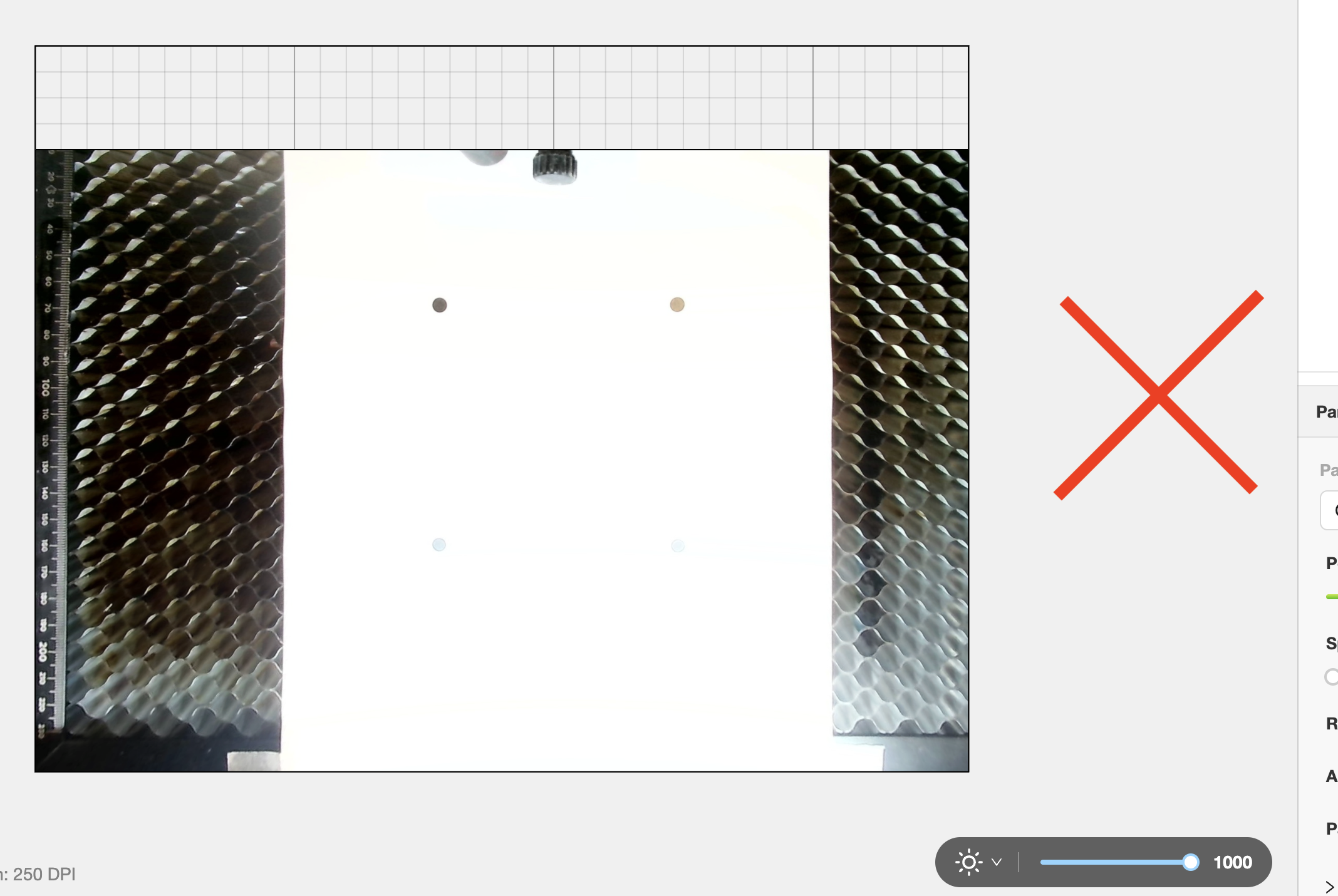

Tag et foto med kameraforhåndsvisningen, og juster lysstyrken, så de 4 sorte prikker er synlige.

Trin 8

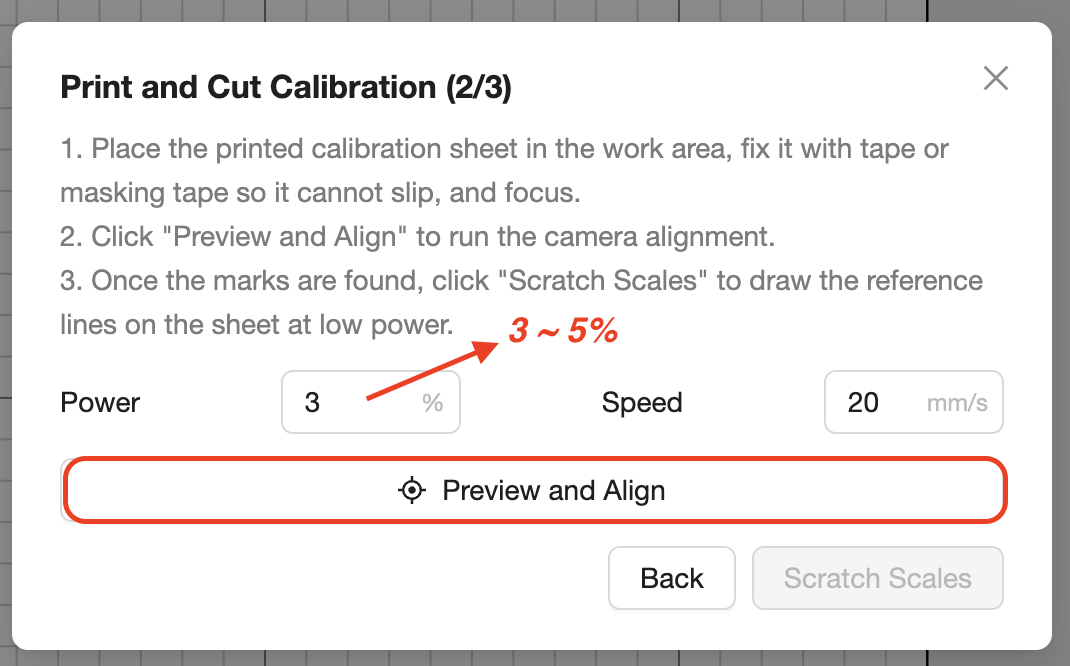

Gå tilbage til softwaren, og fortsæt processen.

Indstil effekten til 3~5 %. Første gang anbefales 3 %. Øg den, hvis laseren ikke affyrer ved 3 %.

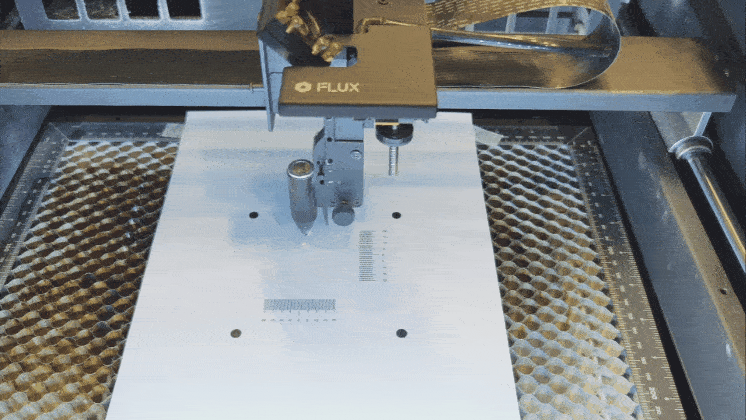

Demonstration.

Trin 9

Kontrollér resultatet.

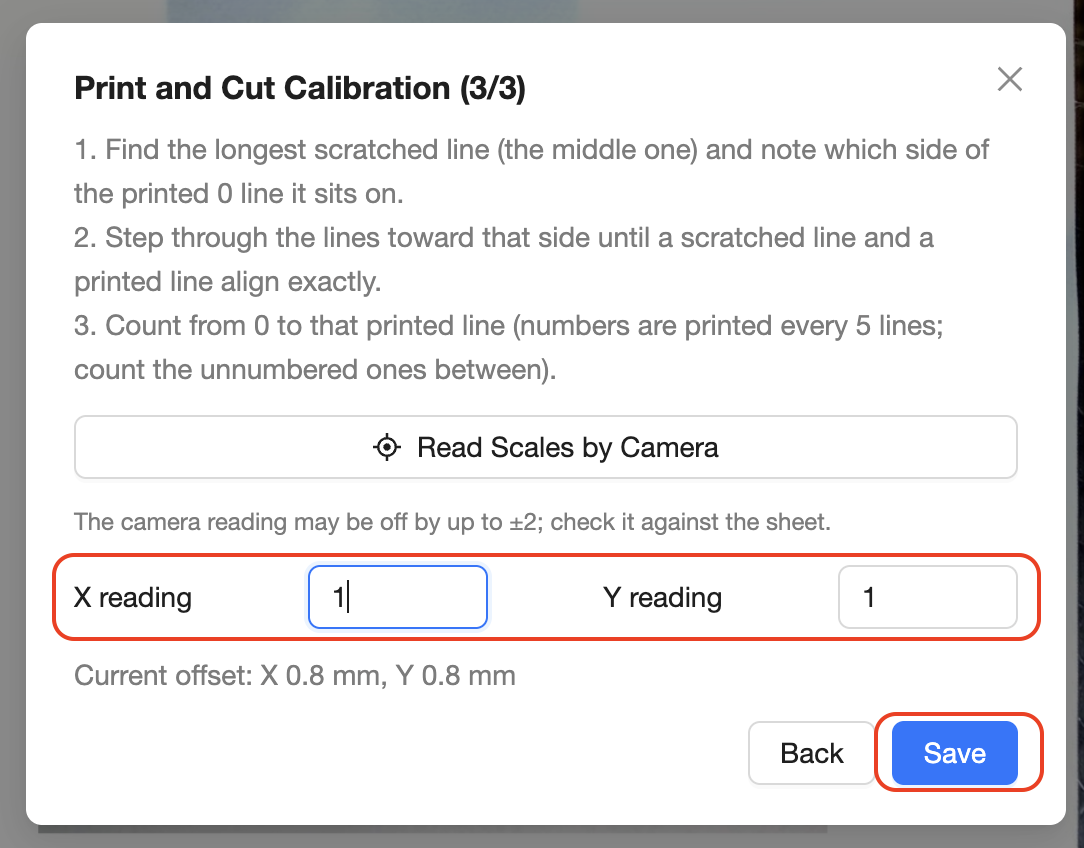

I eksemplet i videoen ovenfor skal du finde den længste linje og notere dens værdi.

Linjen på X-aksen er omkring "0,9", og linjen på Y-aksen er også omkring "0,5".
Værdierne er mindre end 1, så softwaren kan automatisk lægge op til 1.

Indtast værdierne, og klik derefter på "Gem". Kalibreringen er nu fuldført.
