Det er vigtigt, at du forstår, hvordan du betjener maskinen sikkert; vi ved, det er kedeligt, og det er normalt, hvordan vigtige ting er, så sørg venligst for at læse "Sikkerhedsforanstaltninger" før udpakning.

Lad os komme i gang.

1. Udpakning

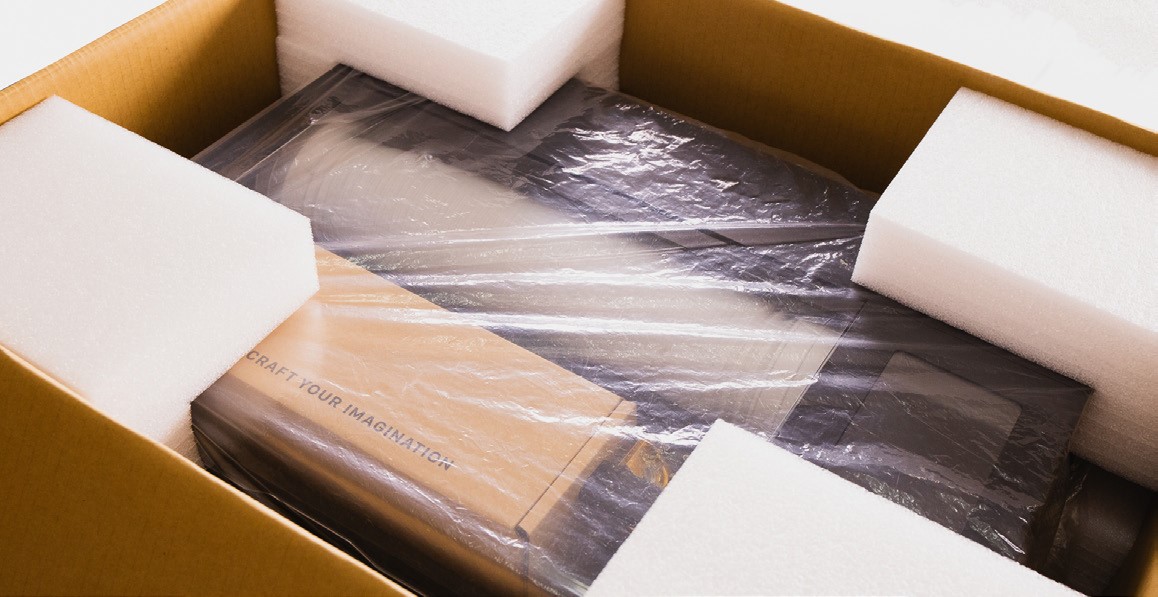

1.1. Placer kassen på gulvet, og åbn kassen.

1.2. Fjern puderne i de fire hjørner, og tag maskinen ud.

To personer skal løfte enheden ud af kassen. Behold emballagen i tilfælde af transport i fremtiden.

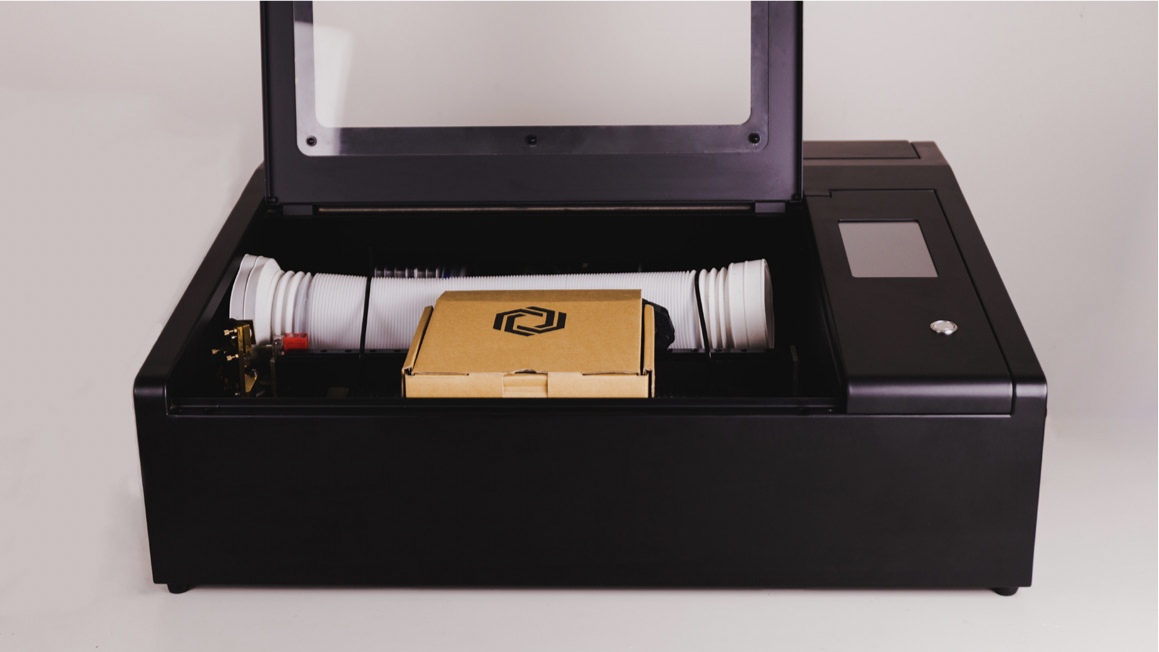

1.3. Åbn frontdøren, og tag kanalen ud.

Fjern skummet på luftpumpen, og tag derefter tilbehørskassen ud.

1.4. I tilbehørskassen er

① Wi-Fi-dongle
② Smøremiddel
③ Kanalspænde
④ Dobbeltklæbende tape
⑤ Strømkabel
⑥ Lille skruenøgle
⑦ Tragt
⑧ Testtræ
⑨ Dæmpere
⑩ Møtrikker

⑪ Ethernet-kabel

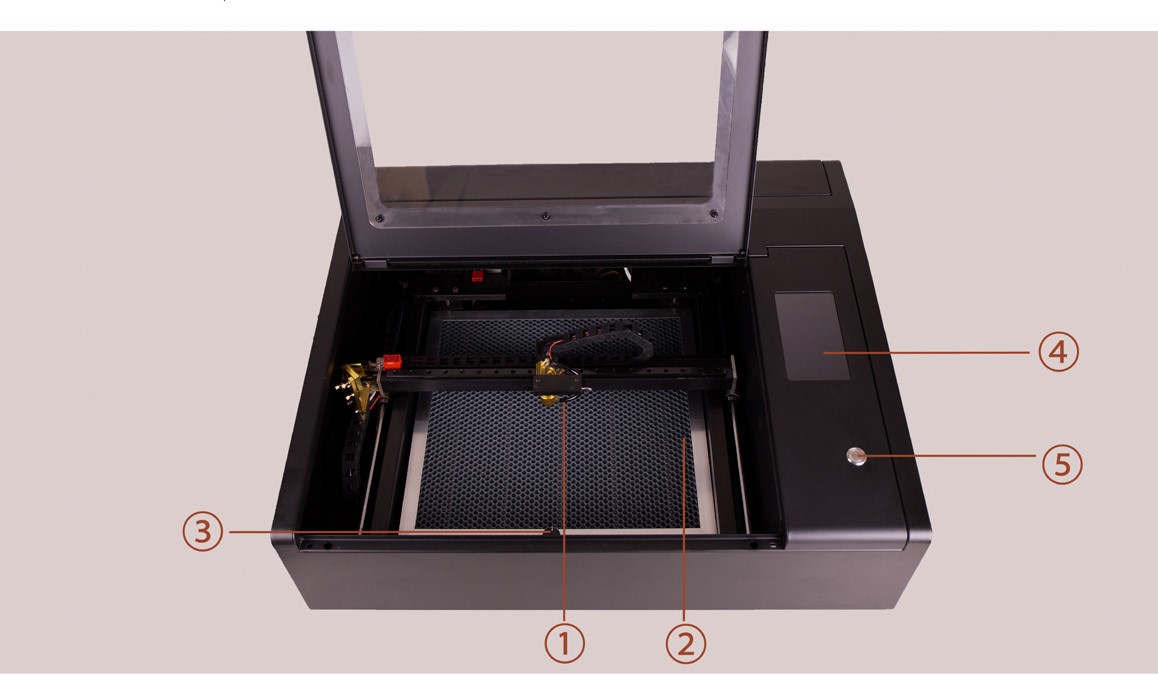

1.5. Set forfra:

① Fokusprobe
② Honeycomb-platform
③ Nivelleringsjusteringsknap
④ Touchpanel
⑤ Tænd/sluk-knap

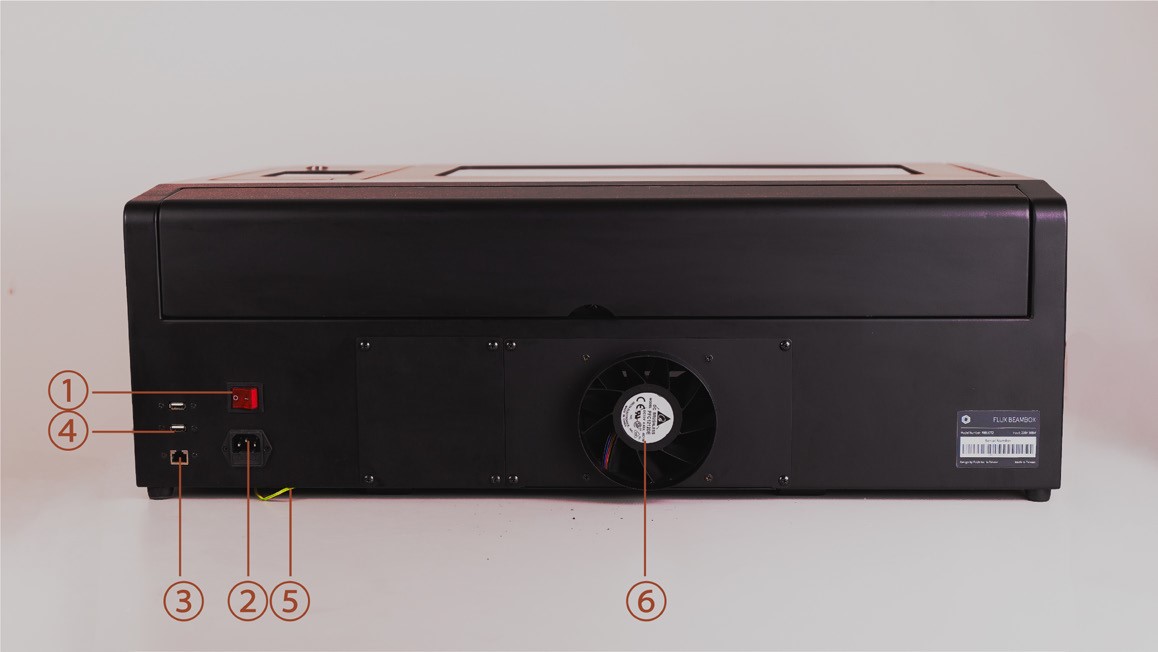

1.6. Set bagfra:

① Hovedafbryder
② Strømindgang
③ Ethernet-port
④ USB-port
⑤ Jordkabel
⑥ Udsugningsventilator

2. Installation

Videoinstruktion


Følgende er en trinvis instruktion.

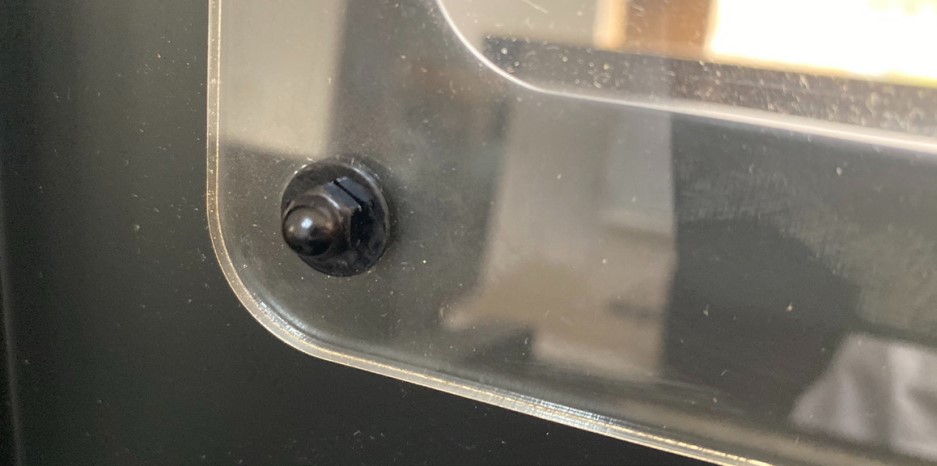

2.1. Montering af vinduet

Træk dækpapiret af på begge sider af akrylvinduet, og monter vinduet med en
spændeskive og en møtrik på hver bolt.

2.2. Montering af dæmperen

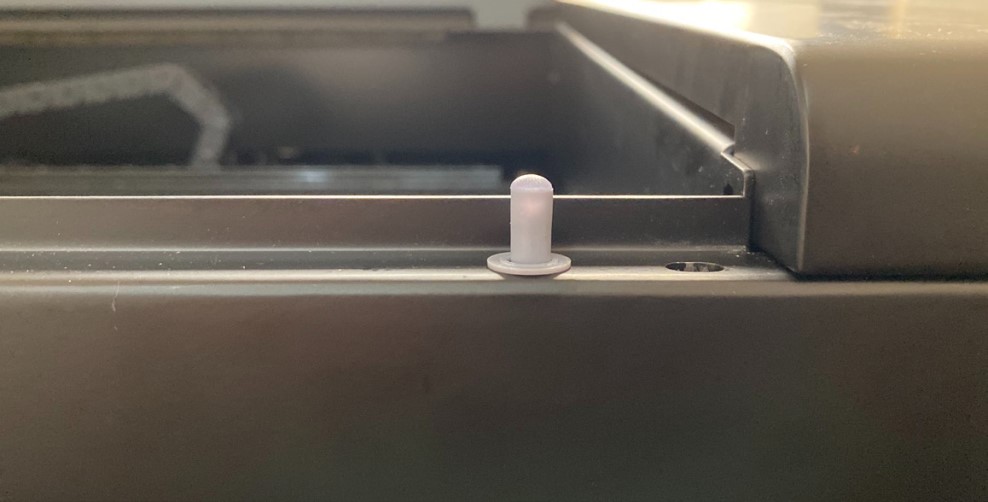

Indsæt to dæmperstænger i hullerne på maskinens kant.

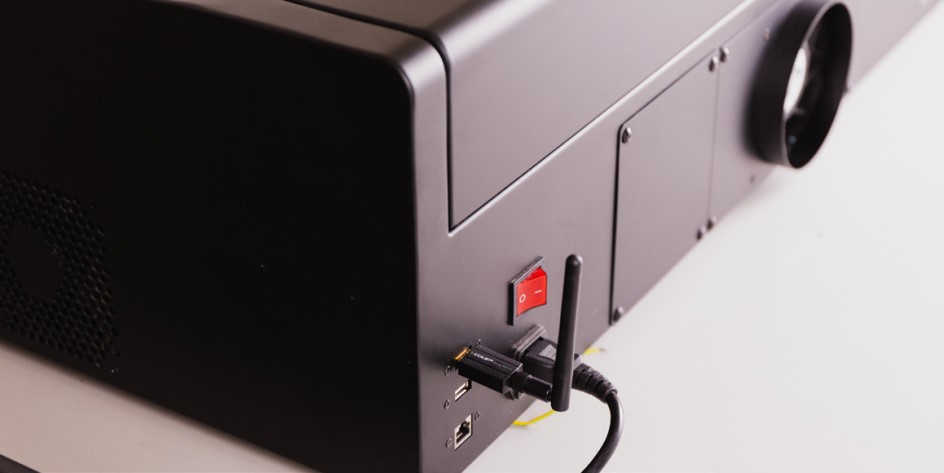

2.3. Montering af Wi-Fi og strømkabel

Sæt strømkablet i maskinens strømindgang og stikkontakten. Sæt
Wi-Fi-donglen i USB-porten på bagsiden. Bøj antennen opad for at få et bedre signal.

2.4. Montering af ventilationskanalen

Sæt kanalspændet på den større ende af kanalen, og forbind det derefter til udsugningsventilatorens udløb.

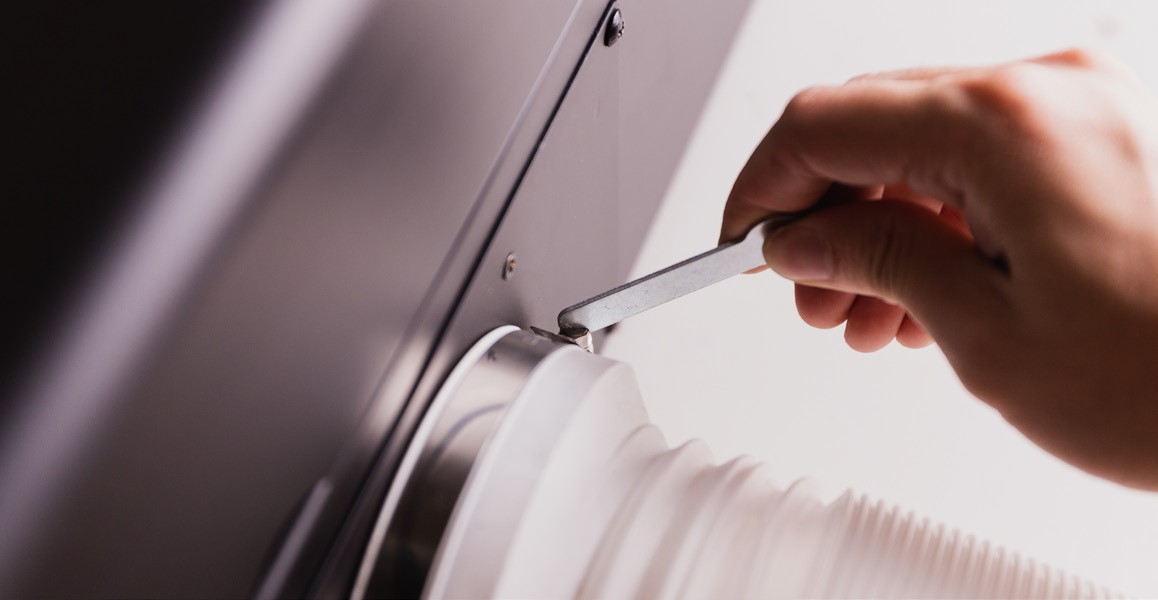

Spænd klemmen ved hjælp af den lille skruenøgle ved at skrue den med uret.

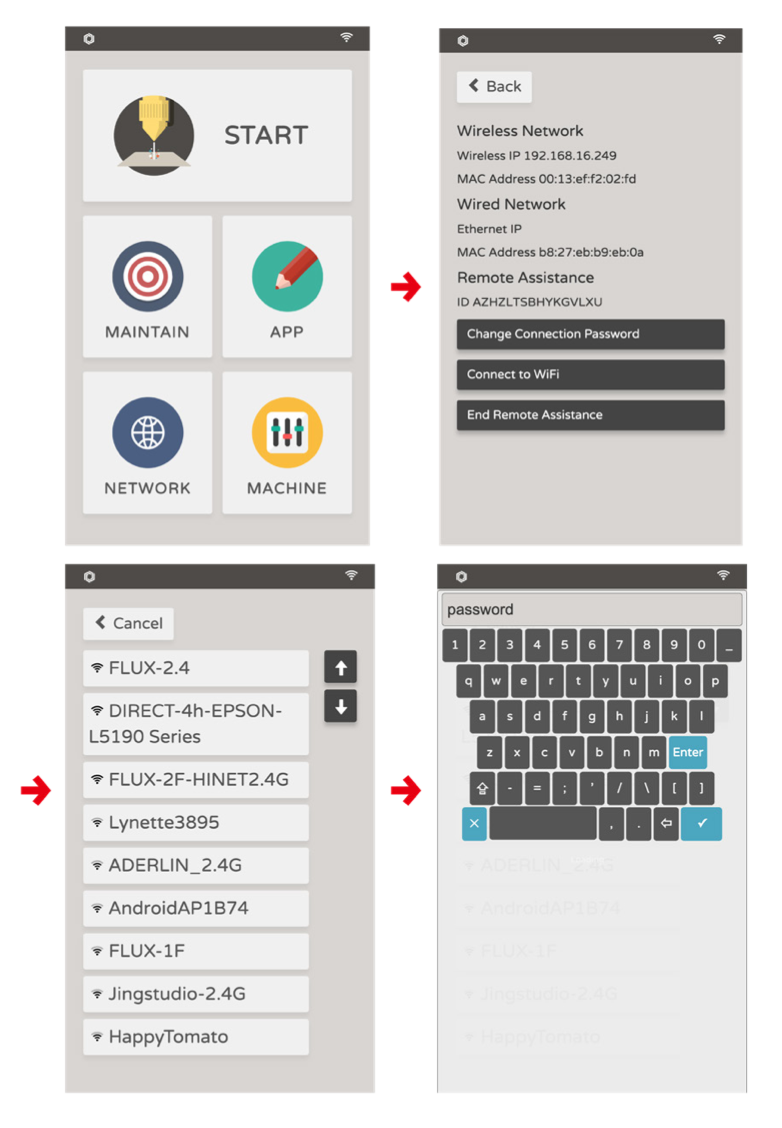

2.5. Opsætning af Wi-Fi

Tænd for hovedafbryderen på bagsiden, og tryk på tænd/sluk-knappen for at tænde for maskinen. Det tager
cirka 1 minut at starte op. Touchpanel: Internet > WiFi-indstillinger > Vælg Wi-Fi-navn > Indtast Wi-Fi-adgangskode. Den trådløse IP-adresse indikerer, at internetindstillingen er færdig. Genstart maskinen, når den er færdig, for at kontrollere, om maskinen automatisk kan oprette forbindelse til netværket.

Den klare plastikplade over skærmpanelet kan fjernes.

Fejlfinding: Forbindelsesproblem

Hvis du ikke har en Wi-Fi-router, kan du overveje Direkte forbindelse med et netværkskabel (Windows) / Direkte forbindelse med et netværkskabel (MacOS)

3. Påfyldning af vandtanken

FYLD vandtanken før det første laserarbejde.
Utilstrækkelig vand i kølesystemet vil beskadige laserrøret.

Følgende er en trinvis instruktion.

3.1. Fjern skruen på håndtaget af bagdækslet, og åbn låget.

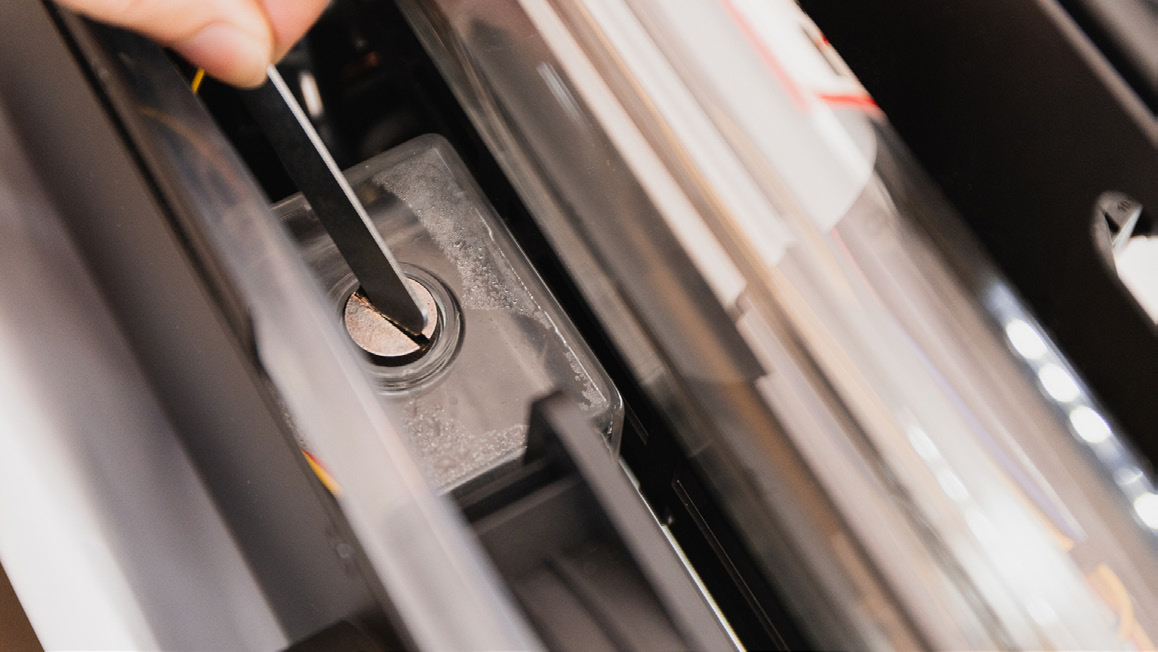

3.2. Åbn vandtanken med den lille skruenøgle

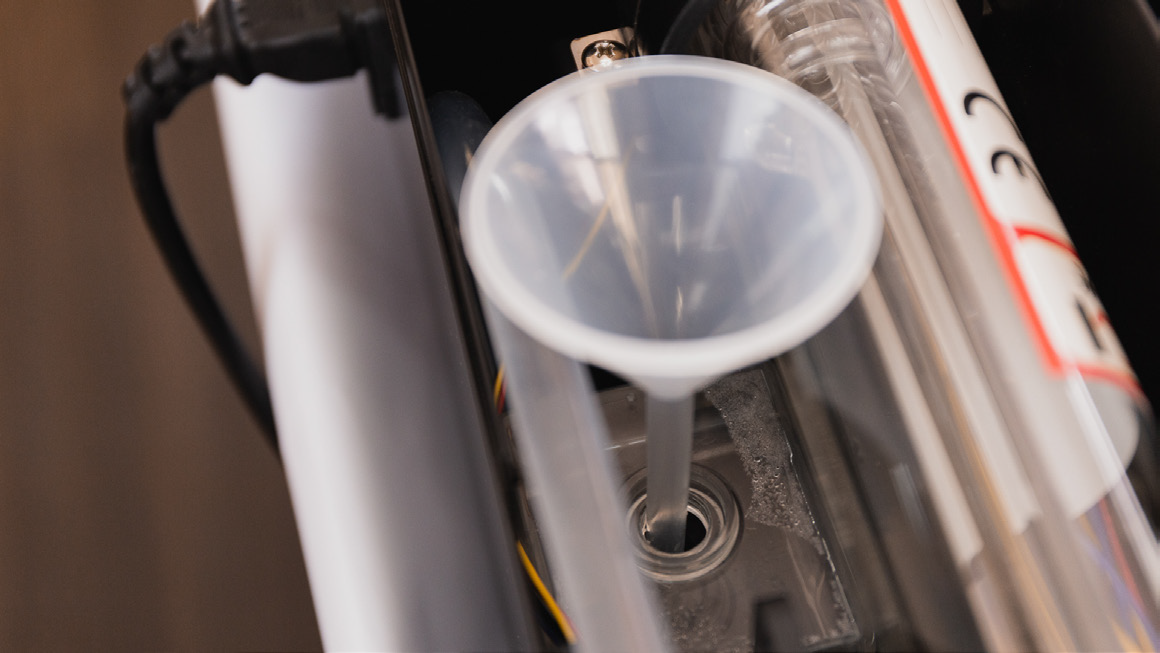

3.3. Fyld tanken med en tragt. Hold øje med vandstanden for at forhindre, at den løber over. Brug venligst rent vand eller filtreret vand.

3.4. Kontroller vandstanden. Touchpanel > Vedligeholdelse > Pumpe. Vandet i tanken vil blive skubbet ind i kølesystemet. Gentag 3.3 og 3.4, indtil vandstanden i tanken ikke længere falder.

Bobler, der sidder fast i laserrøret, kan nedsætte køleeffektiviteten. Det anbefales at fylde vandtanken med mere end 80% for at mindske dannelsen af bobler.

3.5. Luk vandpumpens dæksel. Venligst fingerspænd pumpehætten i tilfælde af skader på tanken.

4. Softwareinstallation

4.1. Download den nyeste Beam Studio. Du kan downloade den fra FLUX officielle websted.

Windows: Download den passende version til din systemtype.
For at kontrollere systemtypen skal du højreklikke på ikonet "Denne pc" > "Egenskaber" > og finde "Systemtype". Download x86-versionen til et 32-bit-system og x64-versionen til et 64-bit-system.

MacOS: Åbn downloadfilen, og træk Beam Studio-ikonet ind i mappen ved siden af.
Find og kør Beam Studio i mappen "Applikation".

4.2. Initiering af indstillinger. Åbn Beam Studio fra skrivebordet eller applikationsmappen.
Sprogindstillingen vil dukke op ved første kørsel.
Vælg English > FLUX Beambox / Beambox Pro.

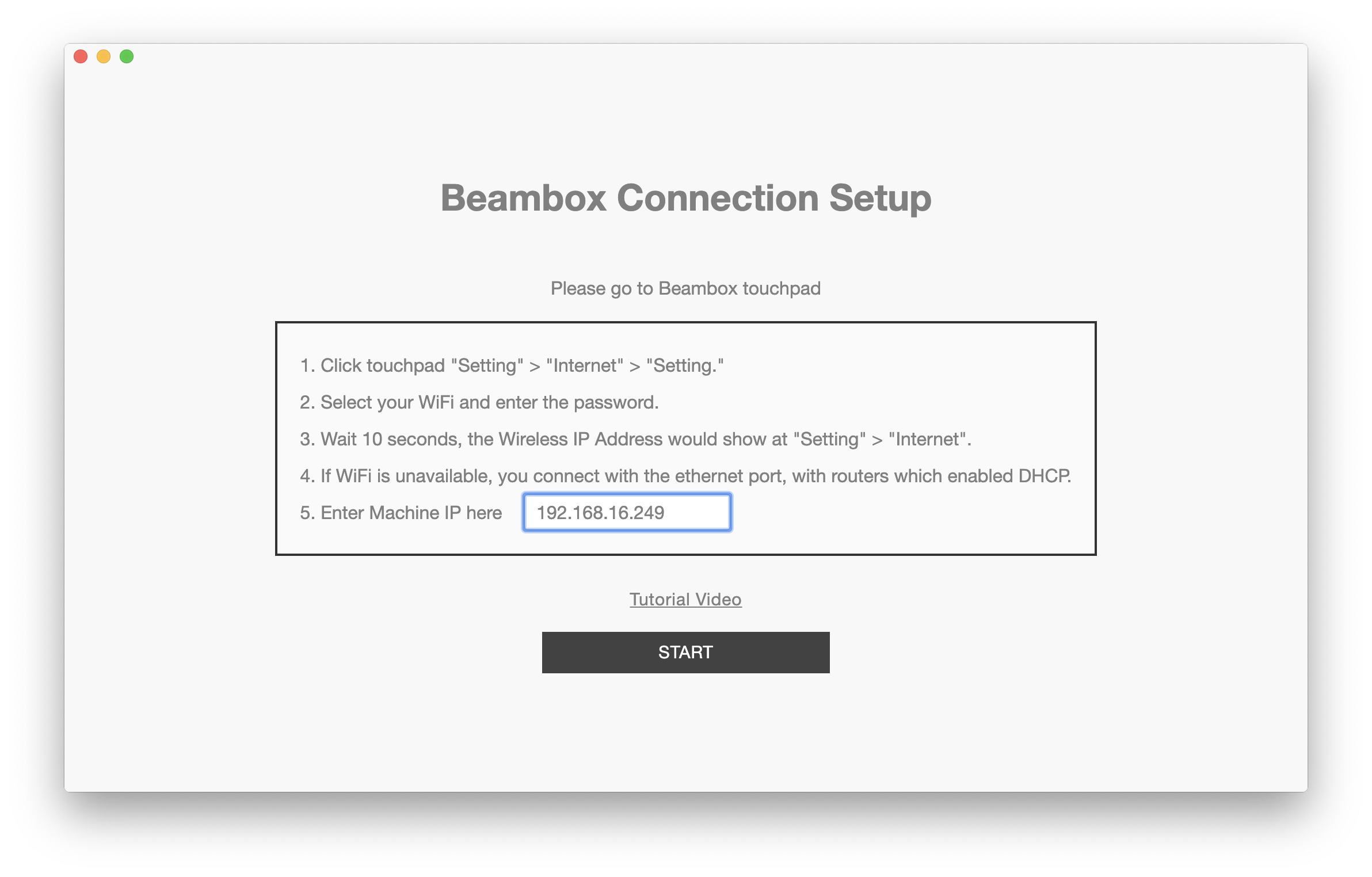

4.3. Udfyld IP. Udfyld IP-adressen, der vises på siden Netværk på touchpanelet til softwaren. Klik derefter på Start.

4.4. Kontroller maskinens forbindelse

Gå til Menu > Maskine eller klik på kameraikonet i nederste venstre hjørne for at kontrollere, om
maskinnavnet kan findes. Hver maskine vil blive navngivet tilfældigt; du kan ændre det senere. Hvis du ikke kan finde maskinen i menuen, skal du kontrollere Fejlfinding: Forbindelsesproblem.

💡Hvis det indledende indstillingsvindue blev sprunget over, skal du klikke på menu > Maskine > Maskinopsætning

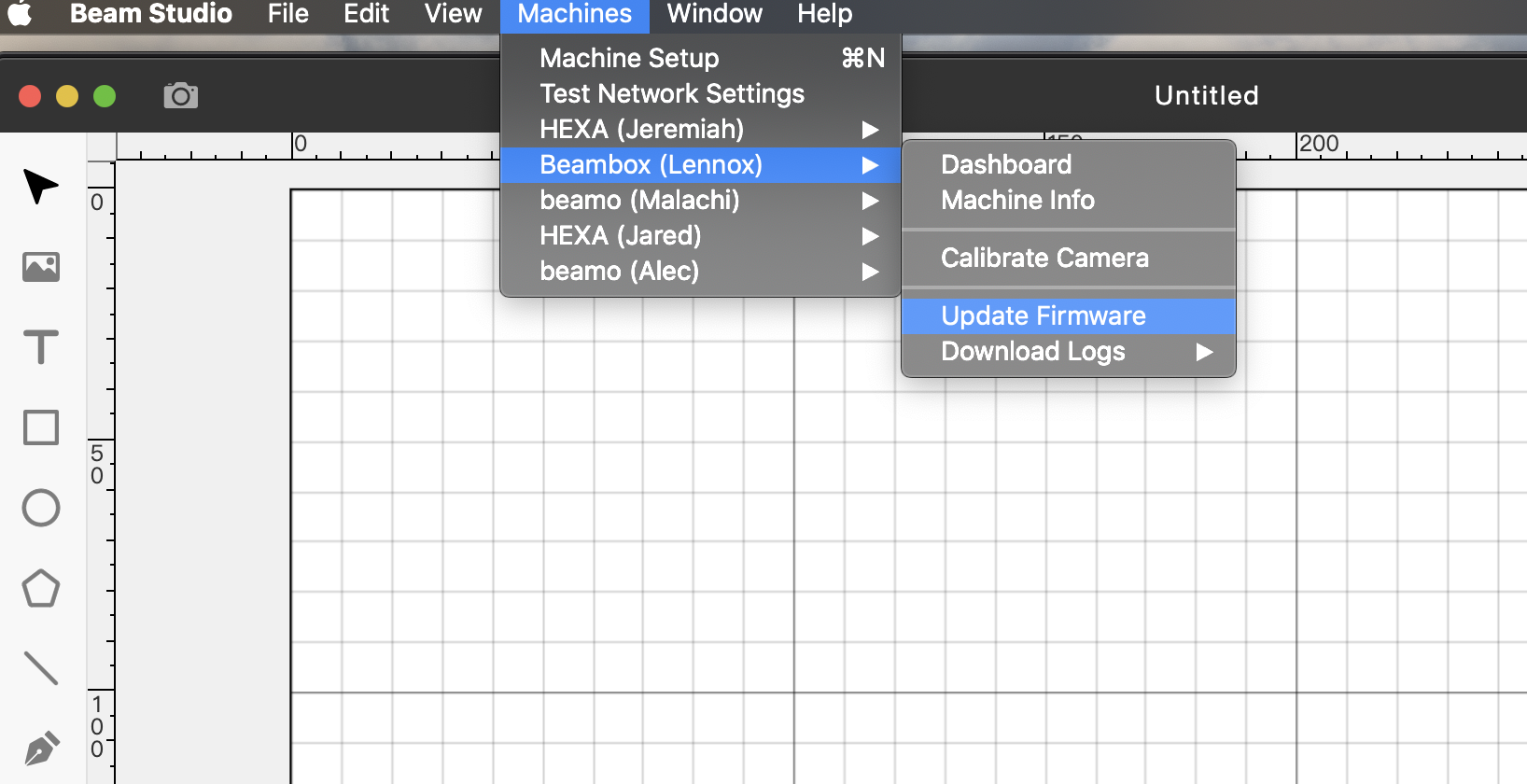

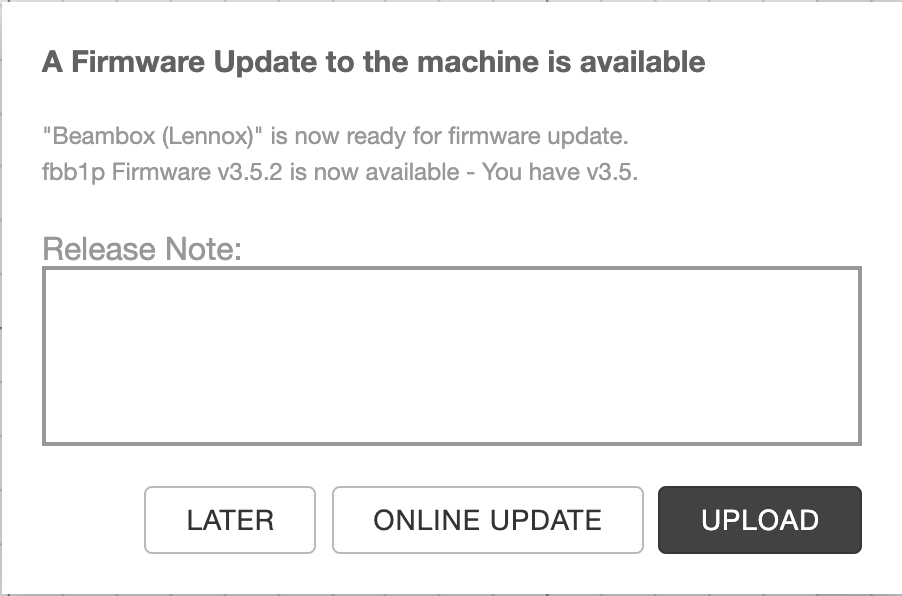

4.5. Opdater firmware

Vælg Beam Studio > Maskine > (din maskine) > Opdater firmware for at opdatere firmwaren til den nyeste version.

Du kan vælge en onlineopdatering eller uploade den nyeste firmware download fra hjemmesiden.

5. Første opgave

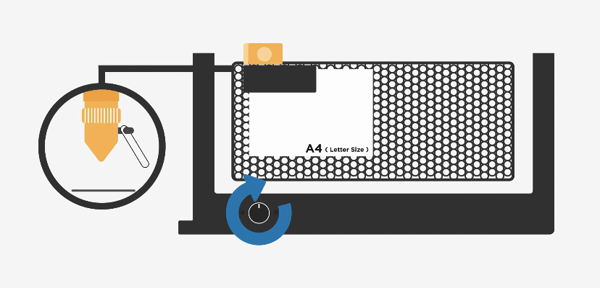

5.1. Juster fokus

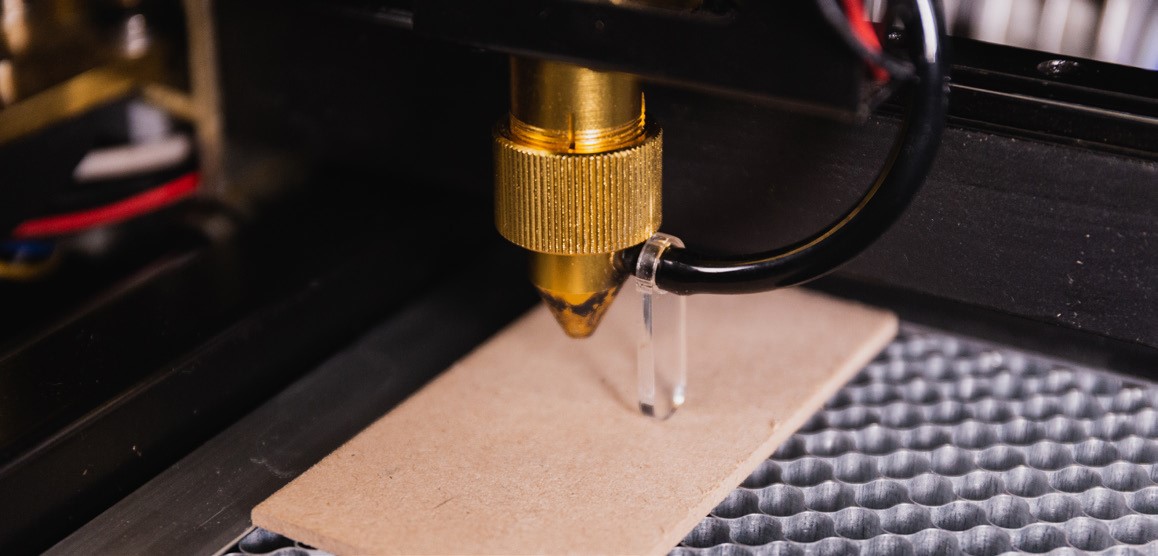

Aktivér den fokuserede probe nedad.

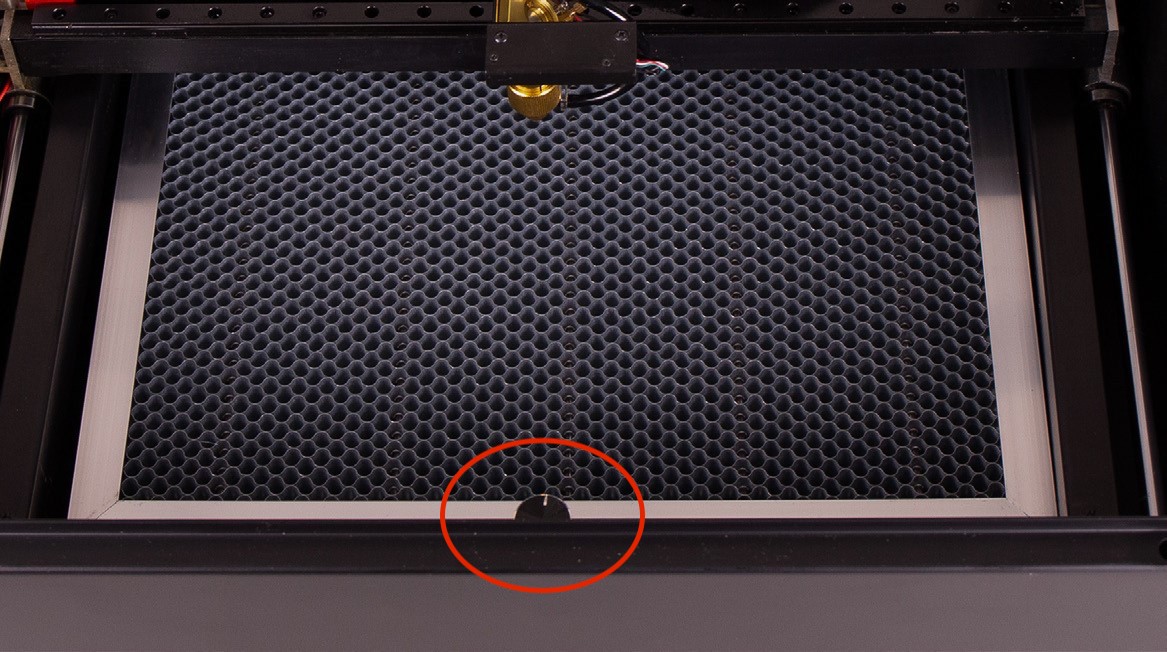

Drej niveaujusteringsknappen for at flytte platformen op og ned. Få overfladen af arbejdsemnet til let at røre enden af proben, så højden er i det rigtige fokus. Træk derefter fokus tilbage, når justeringen er færdig.

Kontrollér fokus før hver opgave; drej niveaujusteringsknappen.

Proben skal præcist røre overfladen af materialet.

Under omstændigheder uden den fokuserede probe kan du for at sikre, at objektet er i fokus, bruge "US quarters *6" eller "Euro 0,5 *5", hvilket skal svare til 12 mm (fokusafstand). Andre objekter tæt på dette tal er også brugbare.

Hvis proben er i stykker, download dxf-filen her og lav selv en. Vi anbefaler at bruge 3 mm akryl til skæring.

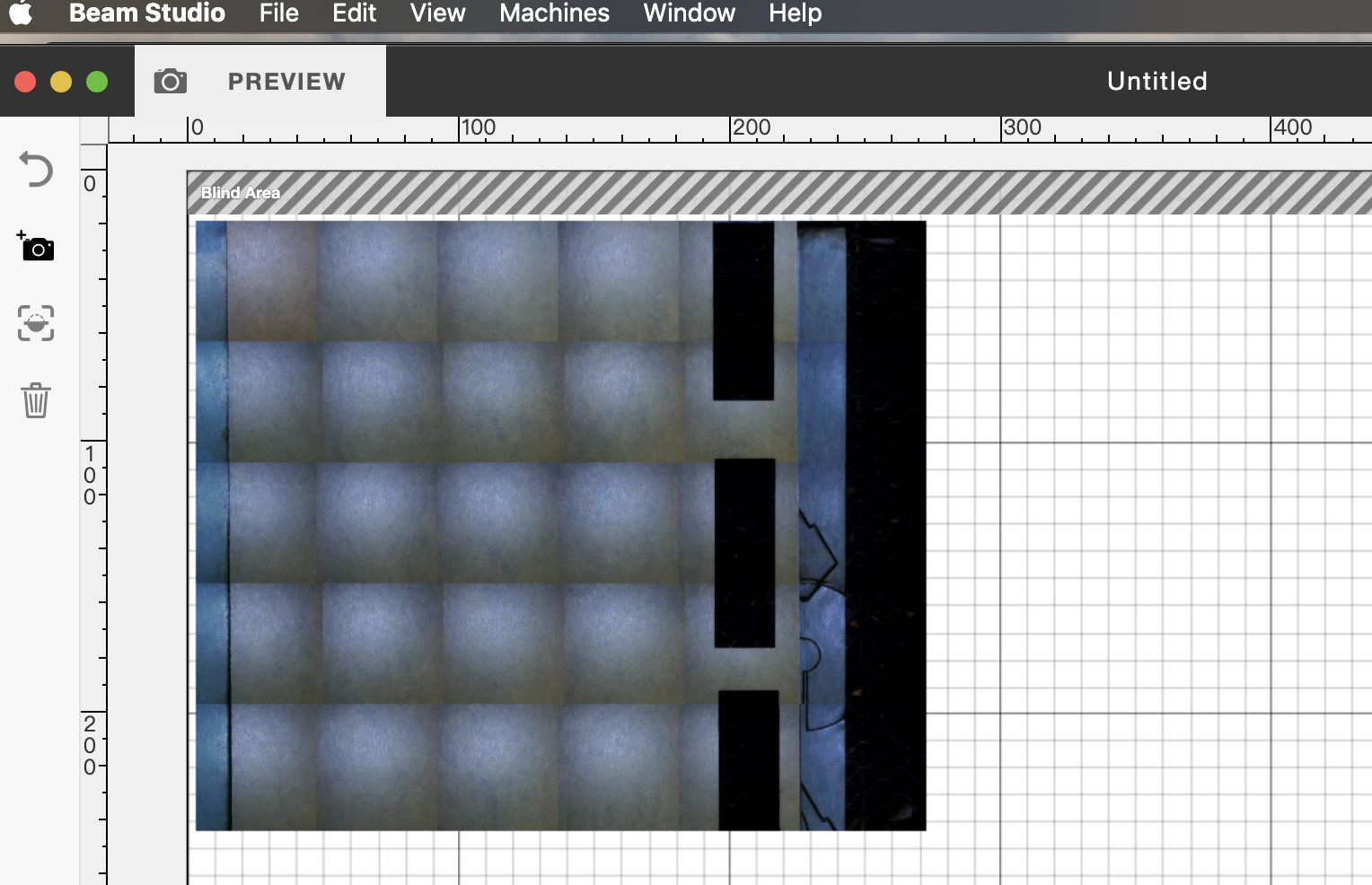

5.2. Kameravisning

Sørg for, at du har gennemført 「2-6-2 Kamerakalibrering」før kameravisning.

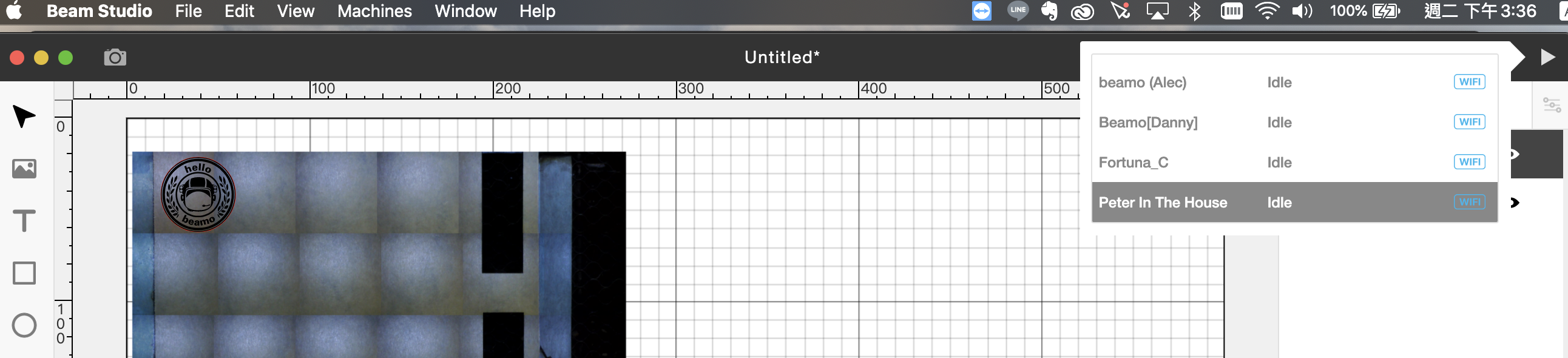

Efter kalibrering skal du klikke på  og vælge din maskine. Start forhåndsvisning, når markøren bliver . Klik på et bestemt sted eller træk et område for at få vist arbejdsområdet.

Klik på  igen eller tryk på ESC for at forlade forhåndsvisningstilstand.

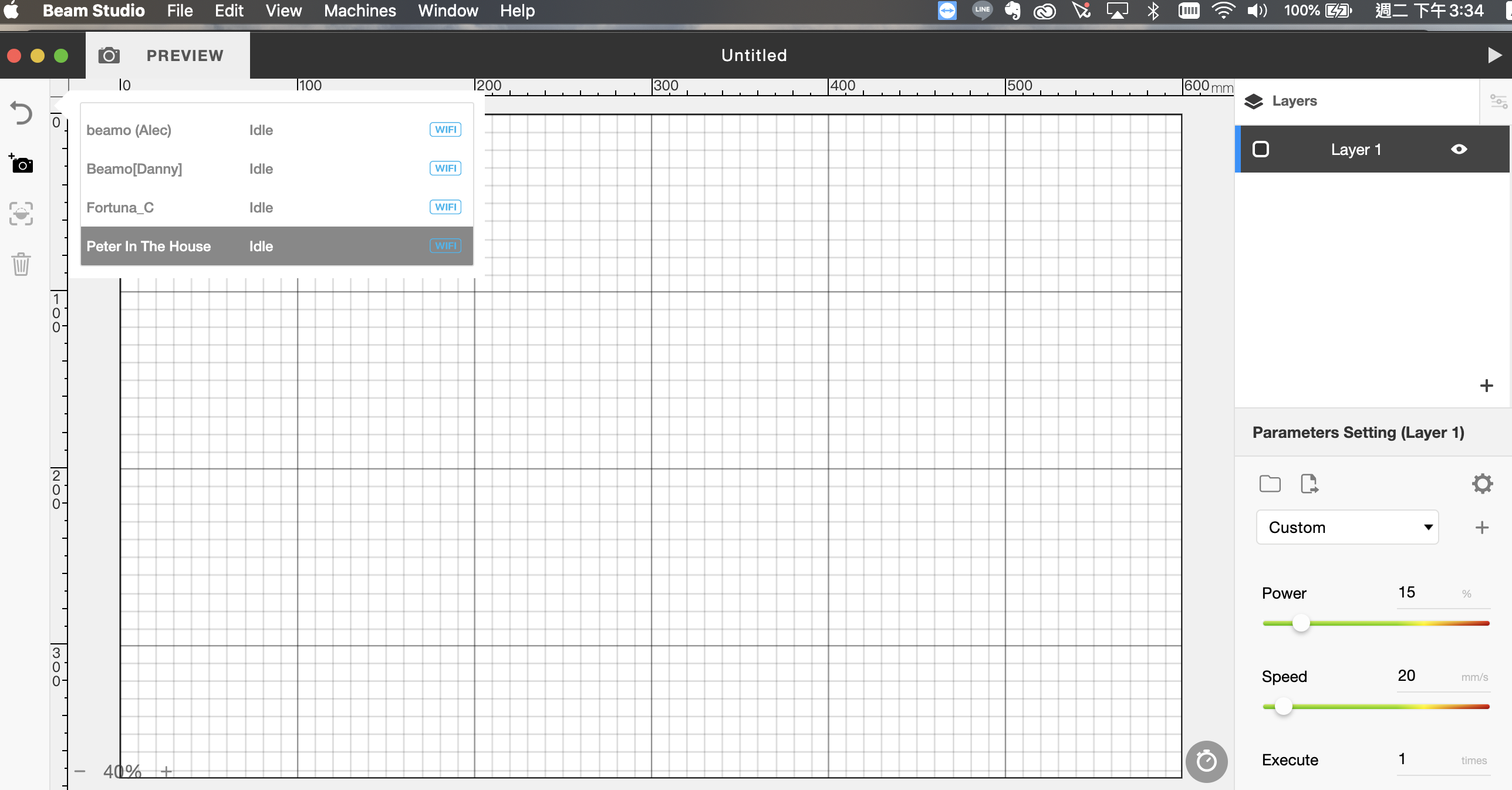

▲ Klik på  og vælg din maskine.

Klik på「」for at afslutte forhåndsvisningstilstand.

klik på「」for at slette forhåndsvisningsresultatet.

▲ Klik eller træk et område

Hvis du ikke kan finde maskinen i menuen, skal du kontrollere Fejlfinding: Forbindelsesproblem.

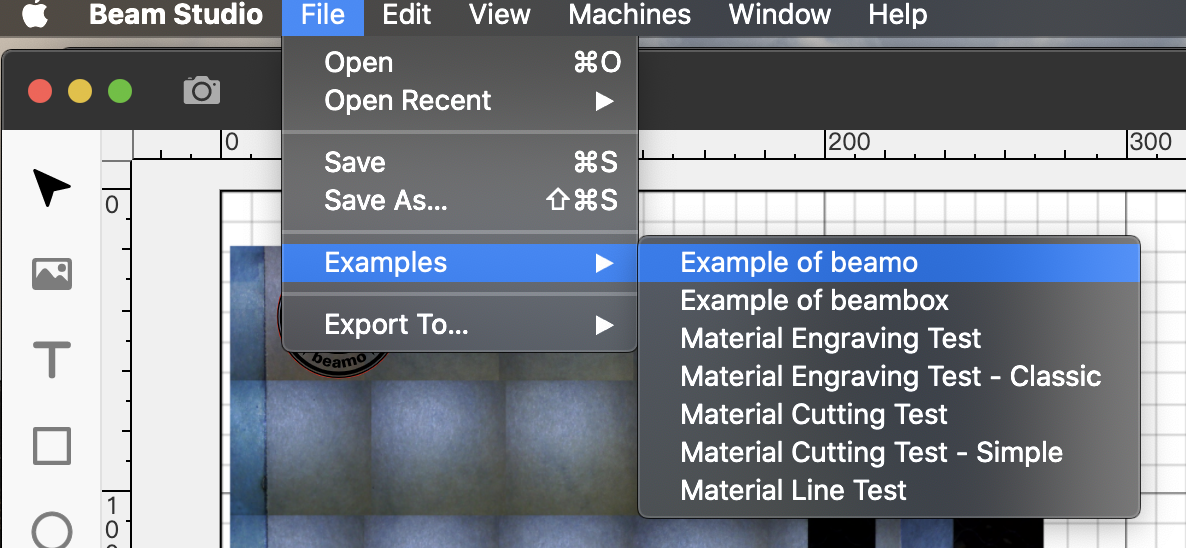

5.3 Importer testfilen. Klik på menu > Fil > Prøver > Eksempel på beamo eller Beambox.

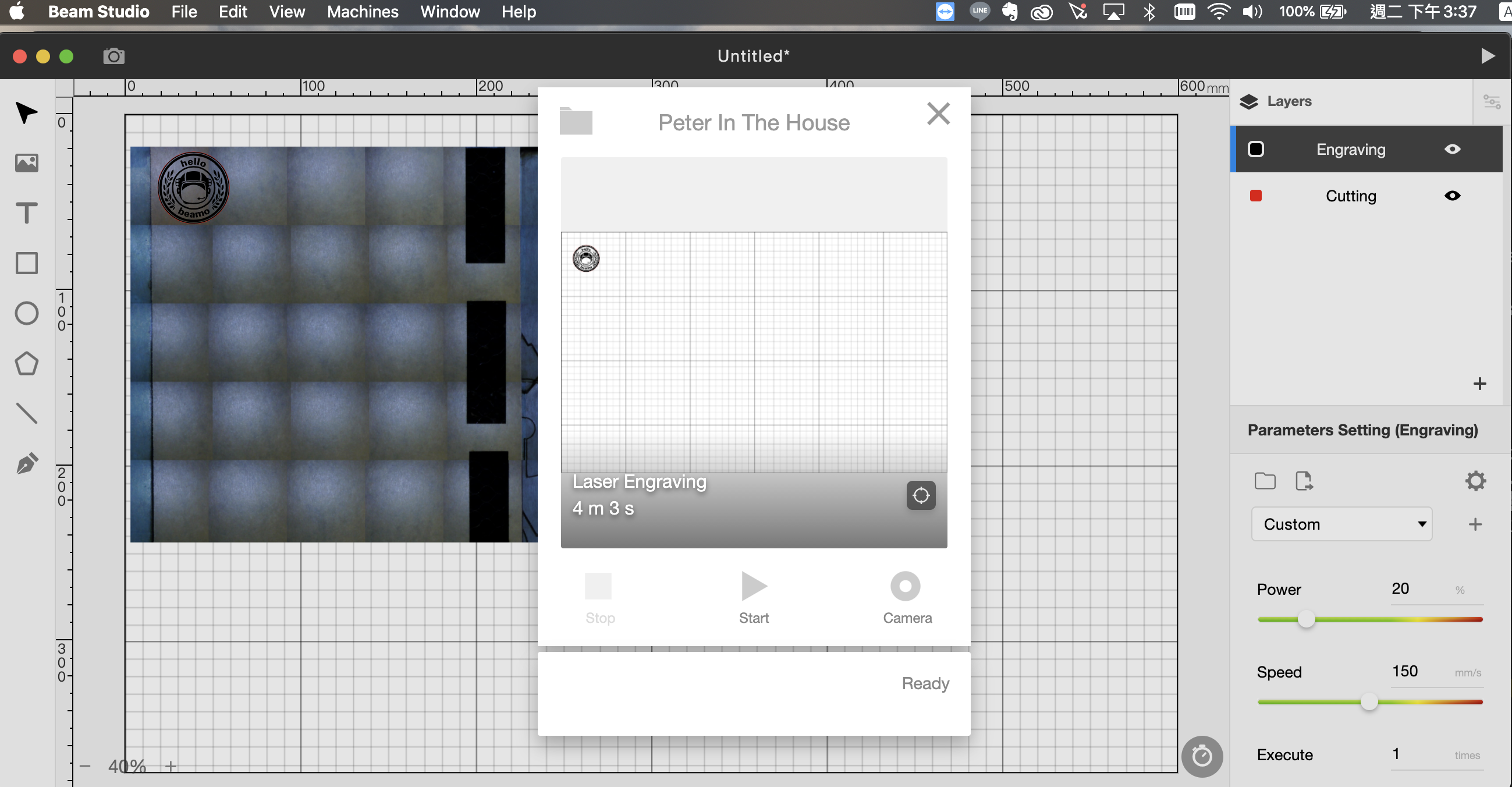

Klik på Eksporter, vælg din maskine, og klik på Start for at starte opgaven.

▲ Importer testfilen

▲ Tryk på 「Go」for at vælge din maskine

▲ Tryk på 「Start」for at starte testen

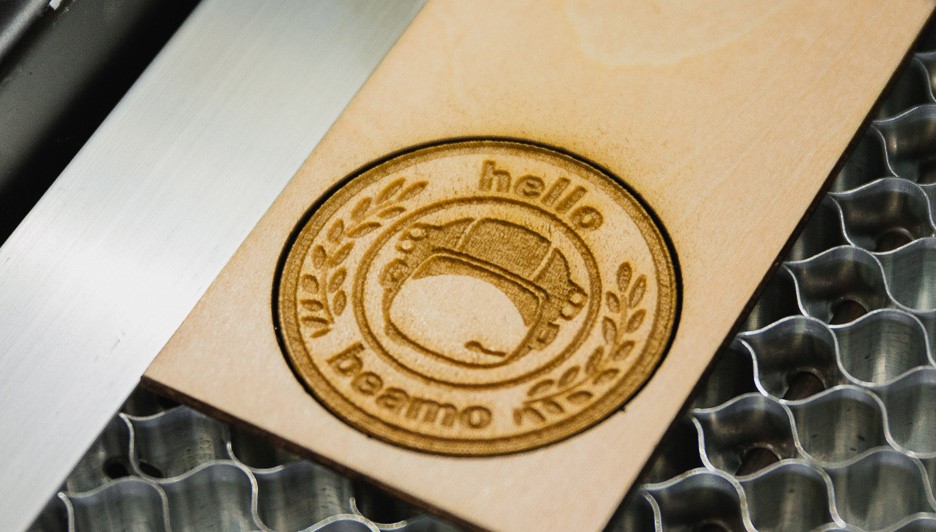

5.4 Graveringsresultat

Hvis resultatet er for lyst eller sløret, skal du kontrollere, om fokus er helt rigtigt.

Ivis fokus er rigtigt, men resultatet er dårligt, kontroller venligst den optiske sti igen. Se "5-6 Justering af optisk sti".

Hvis resultatet varierer i forhold til kameraets forhåndsvisning, bedes du kontrollere fokus igen eller se "Problem med kamerajustering".
