Beambox - Rotationsmodul 1.0 Installationsvejledning

1. Installation

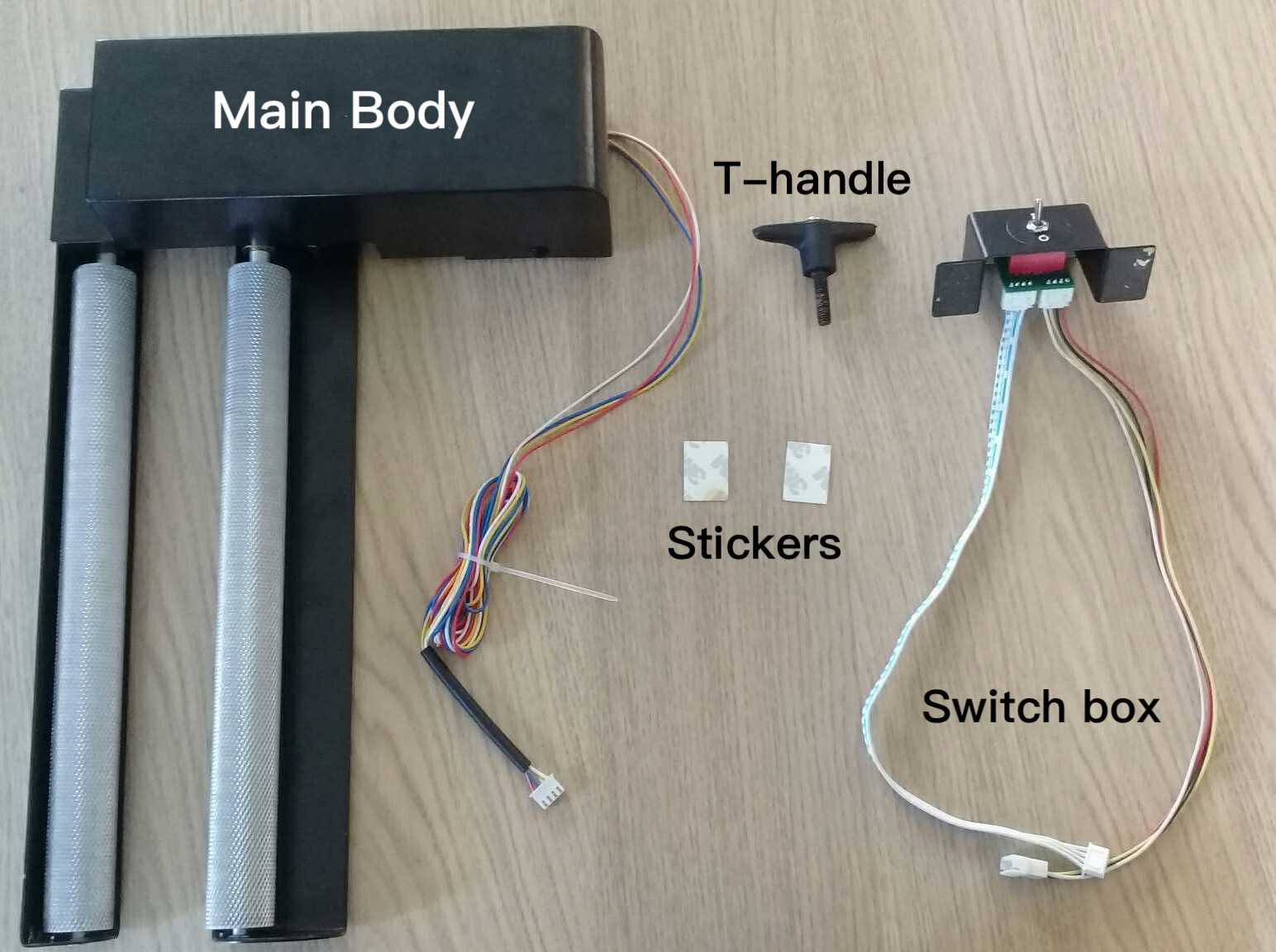

1.1 Der er 4 dele i rotationsmodulet:Hovedenheden, T-håndtaget, omskifterboksen og 2 stykker mærkater til omskifterboksen.

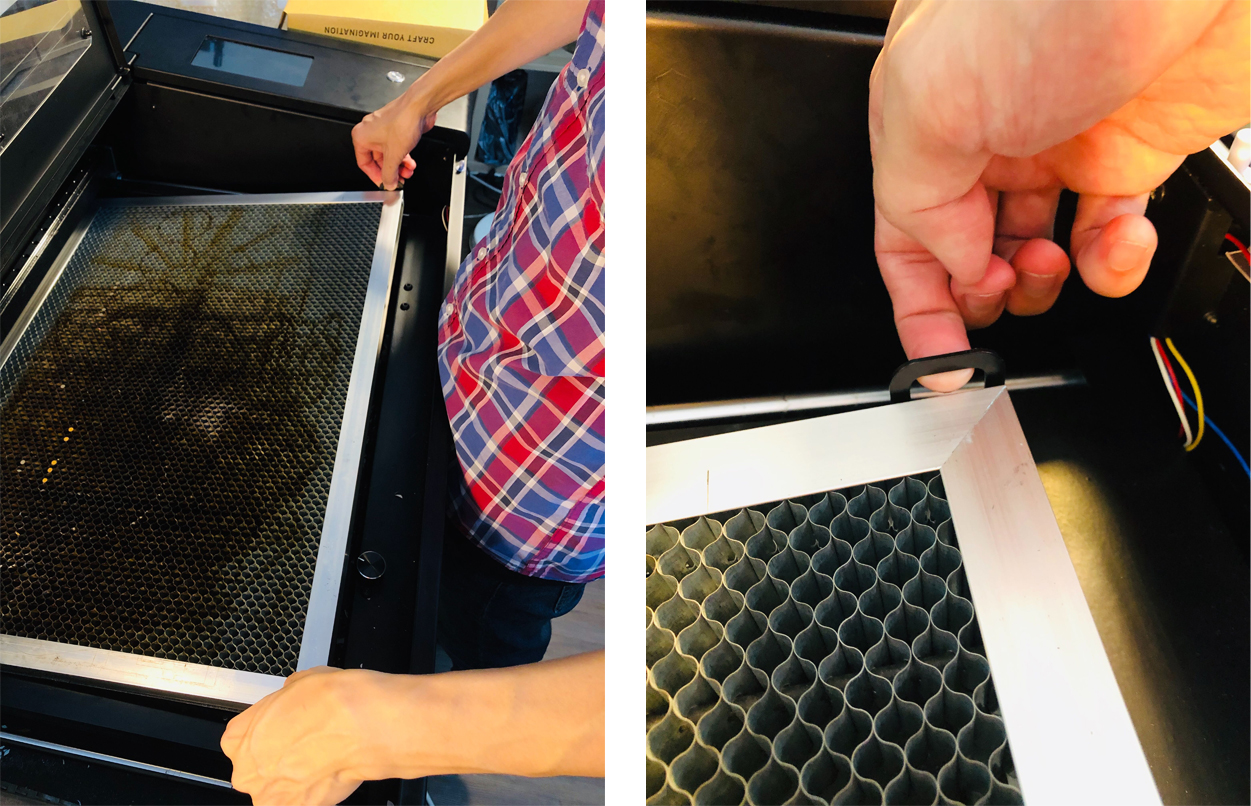

1.2 Fjern bikubepladen ved at løfte den ud ved tapperne.

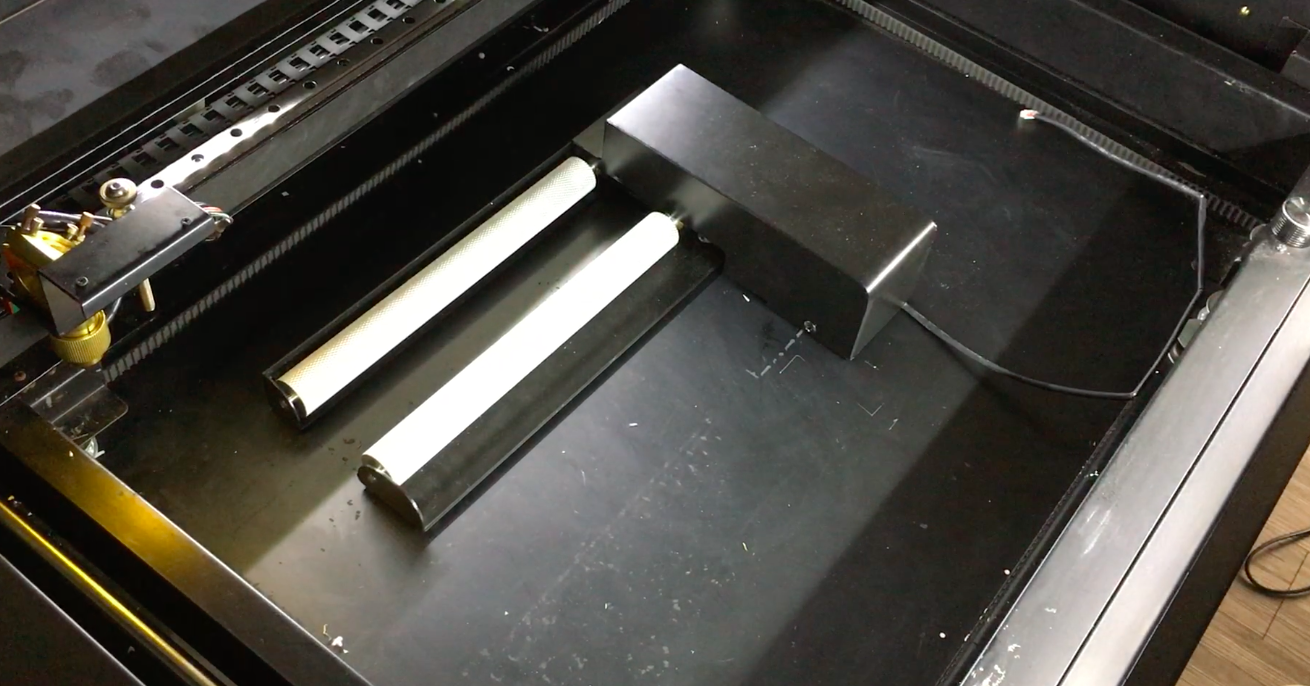

1.3 Placer hovedenheden i maskinen. De sorte dele af hovedenheden skal være på højre side.

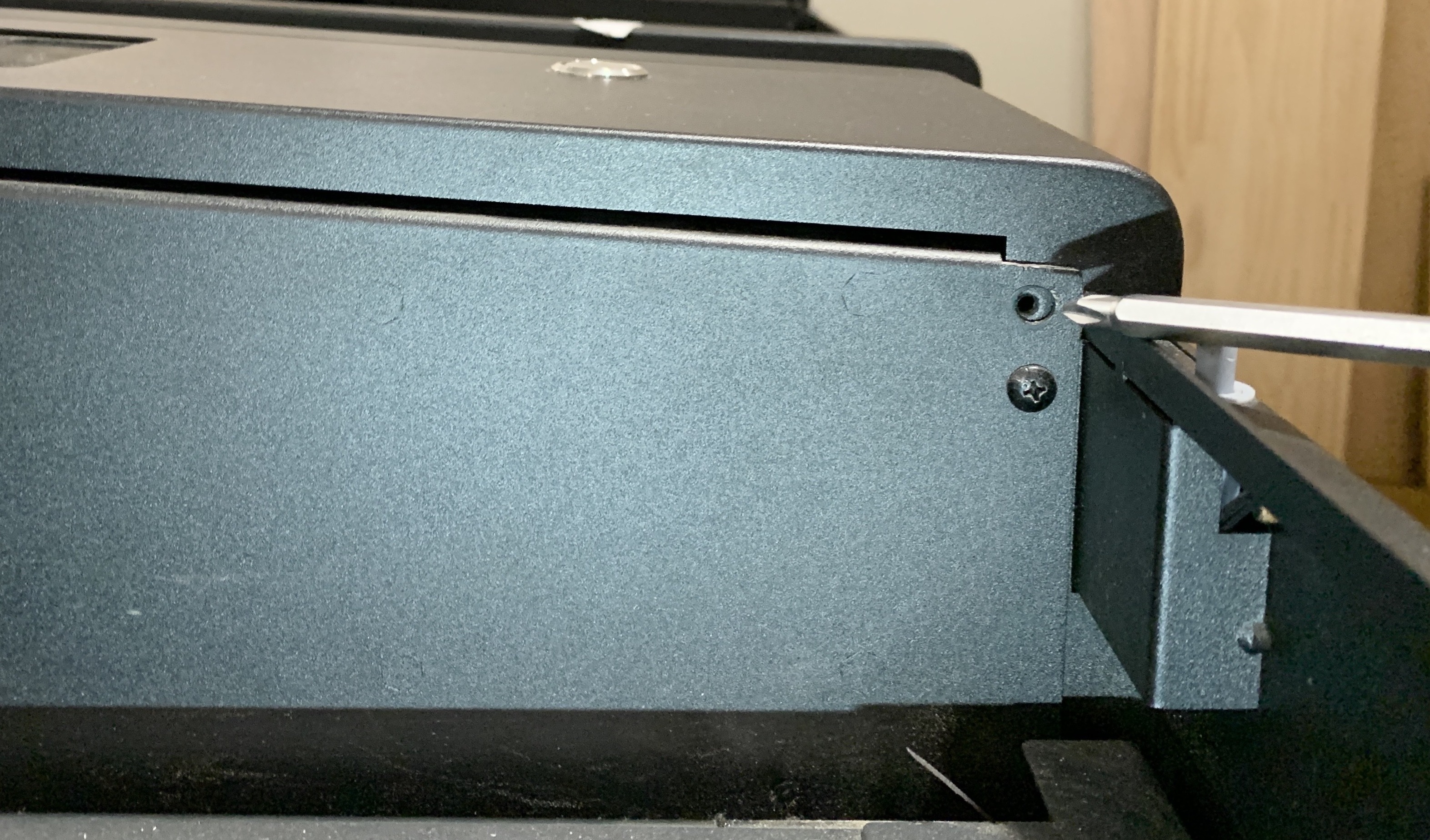

1.4 Fjern den første skrue på venstre side af højre dæksel, og åbn det.

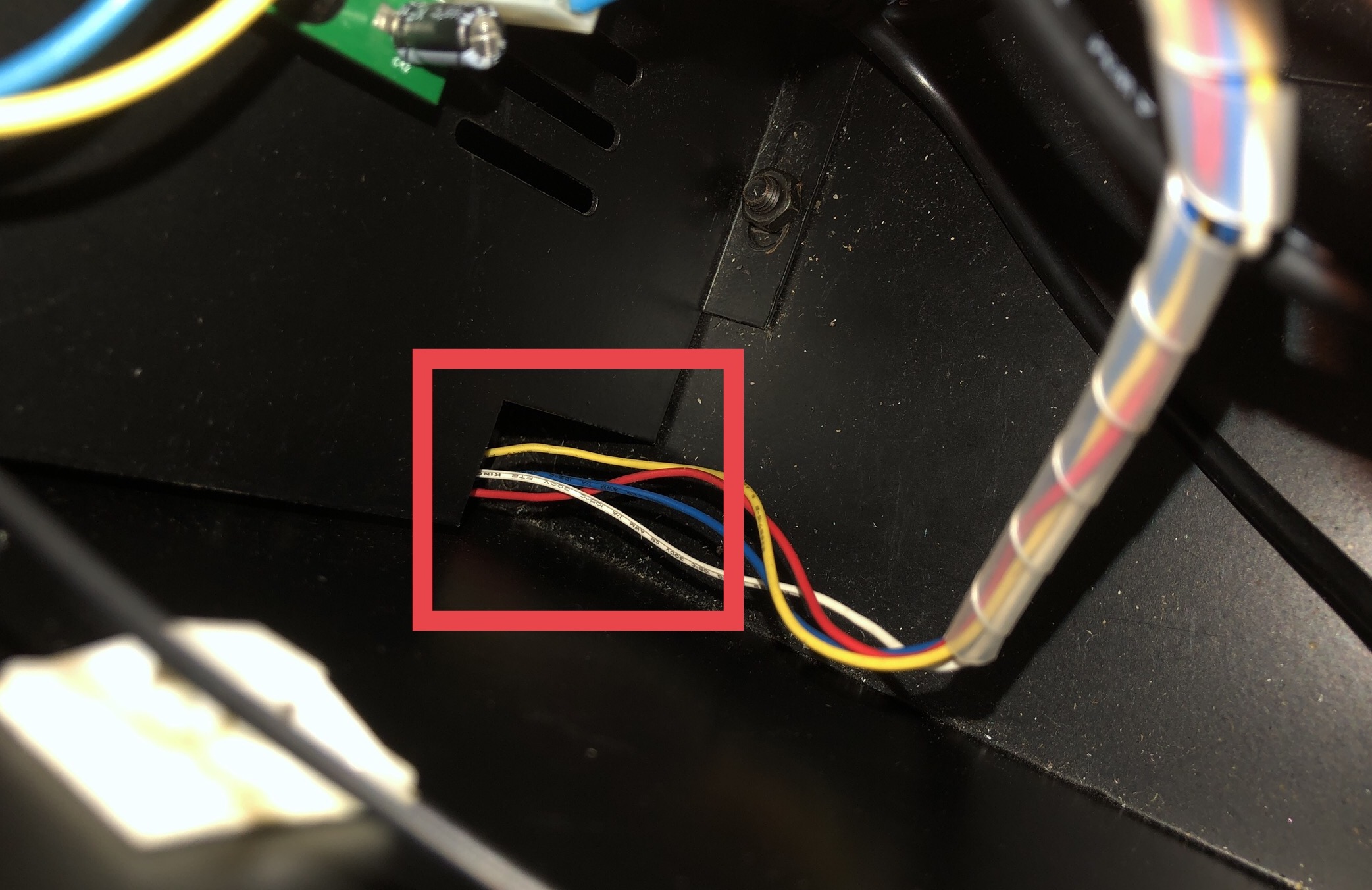

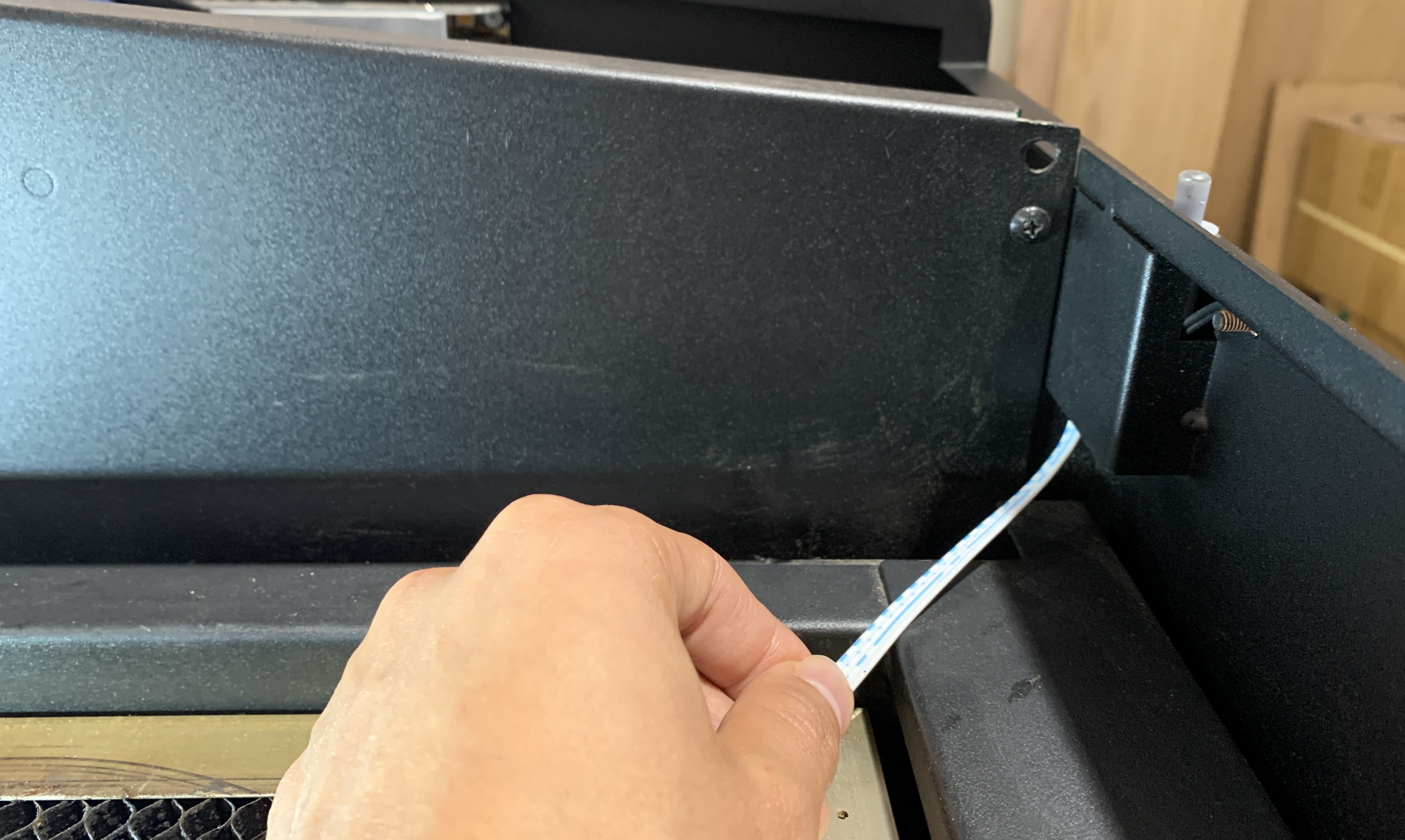

1.5 Før begge kabler fra omskifterboksen gennem hullet i toppen af skillevæggen.

*For nogle ældre versioner af maskiner skal duføre begge kabler fra omskifterboksen gennem hullet i bunden.

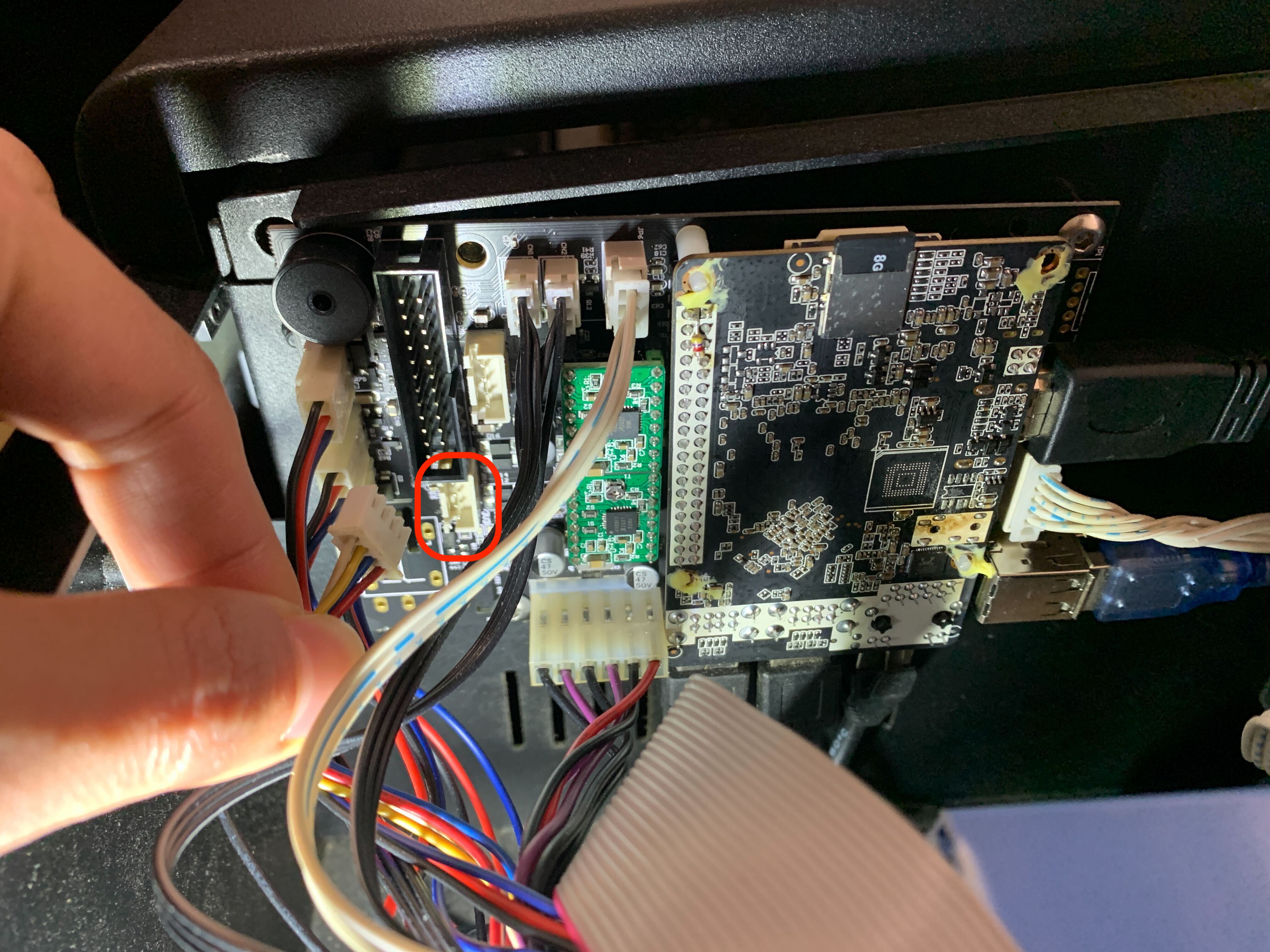

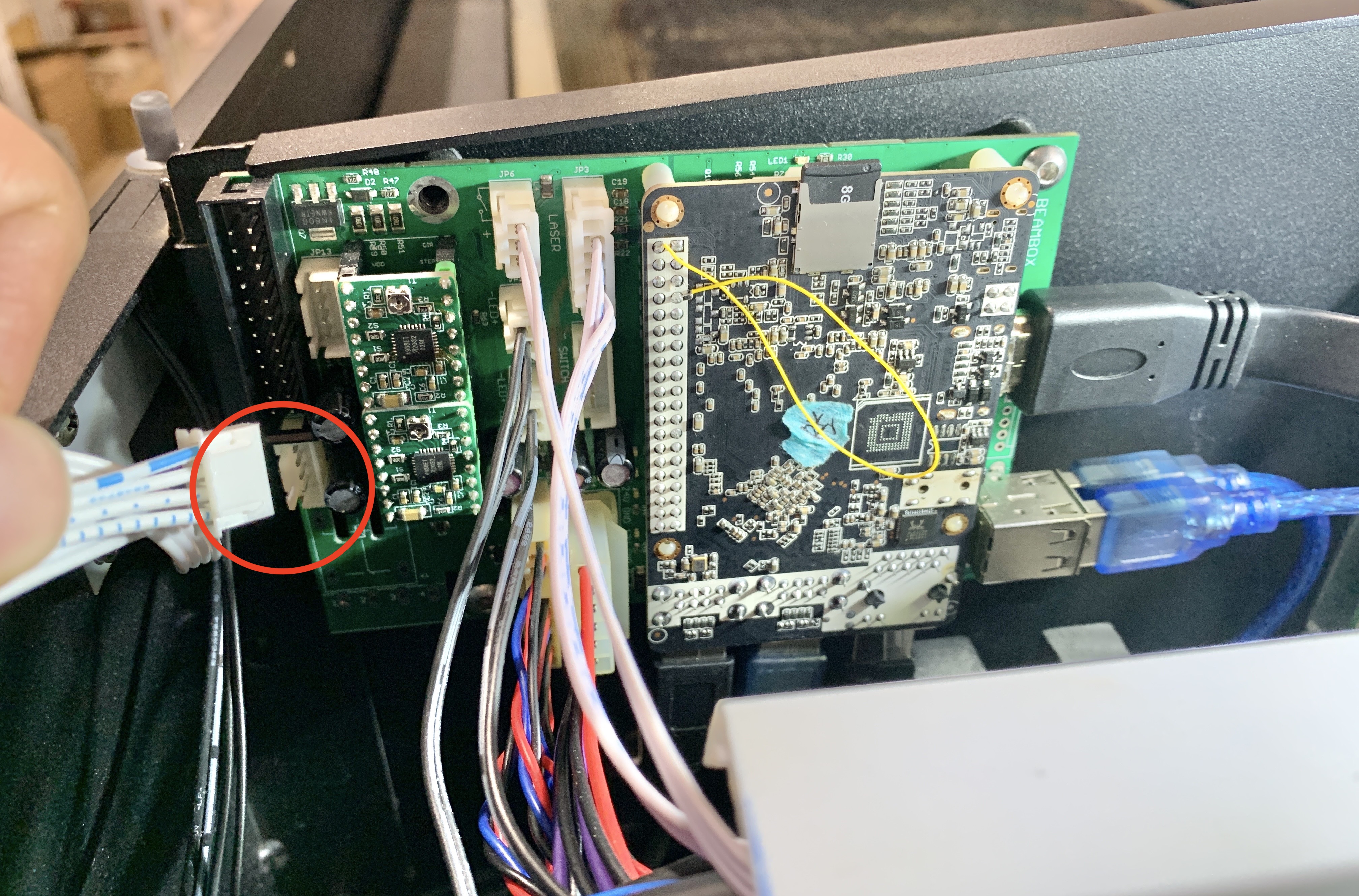

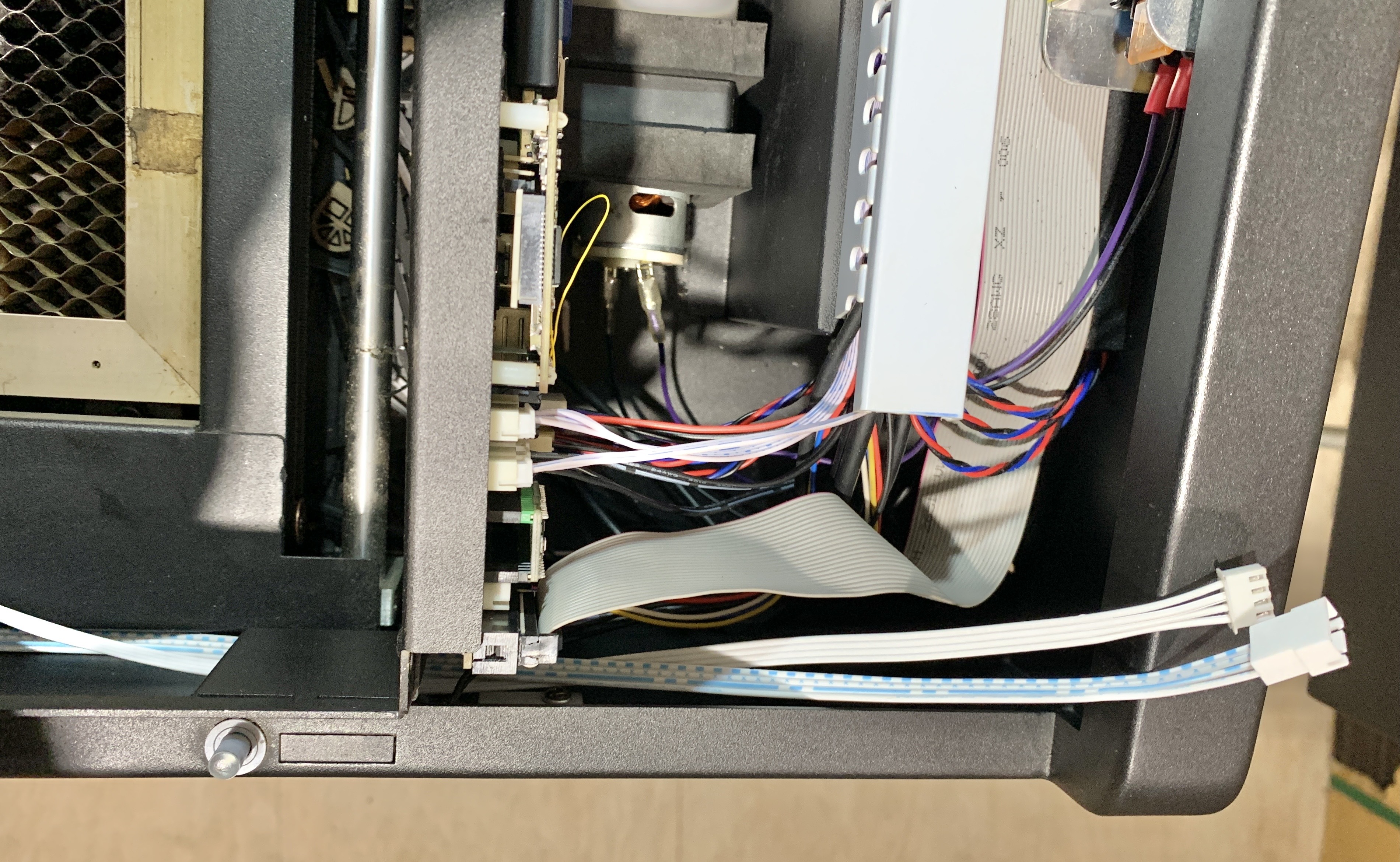

1.6 Frakobl plotterkortet og Y-motorkablet i cirklen fra hovedkortet.

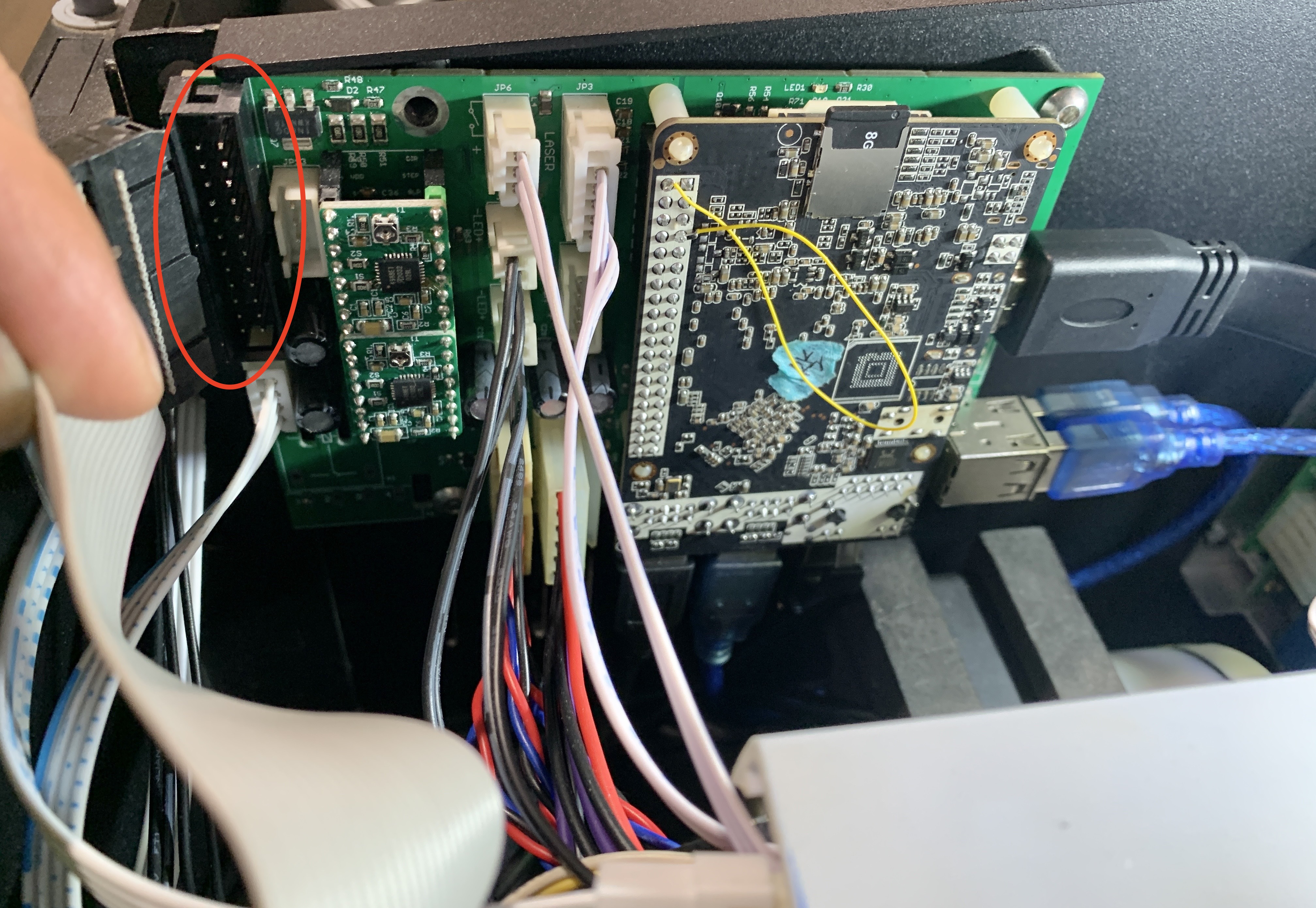

*Se venligst hovedkortversionen på billedet nedenfor, hvis maskinens serienummer er efter FBB1CT2220001 / FBB1PT2220001.

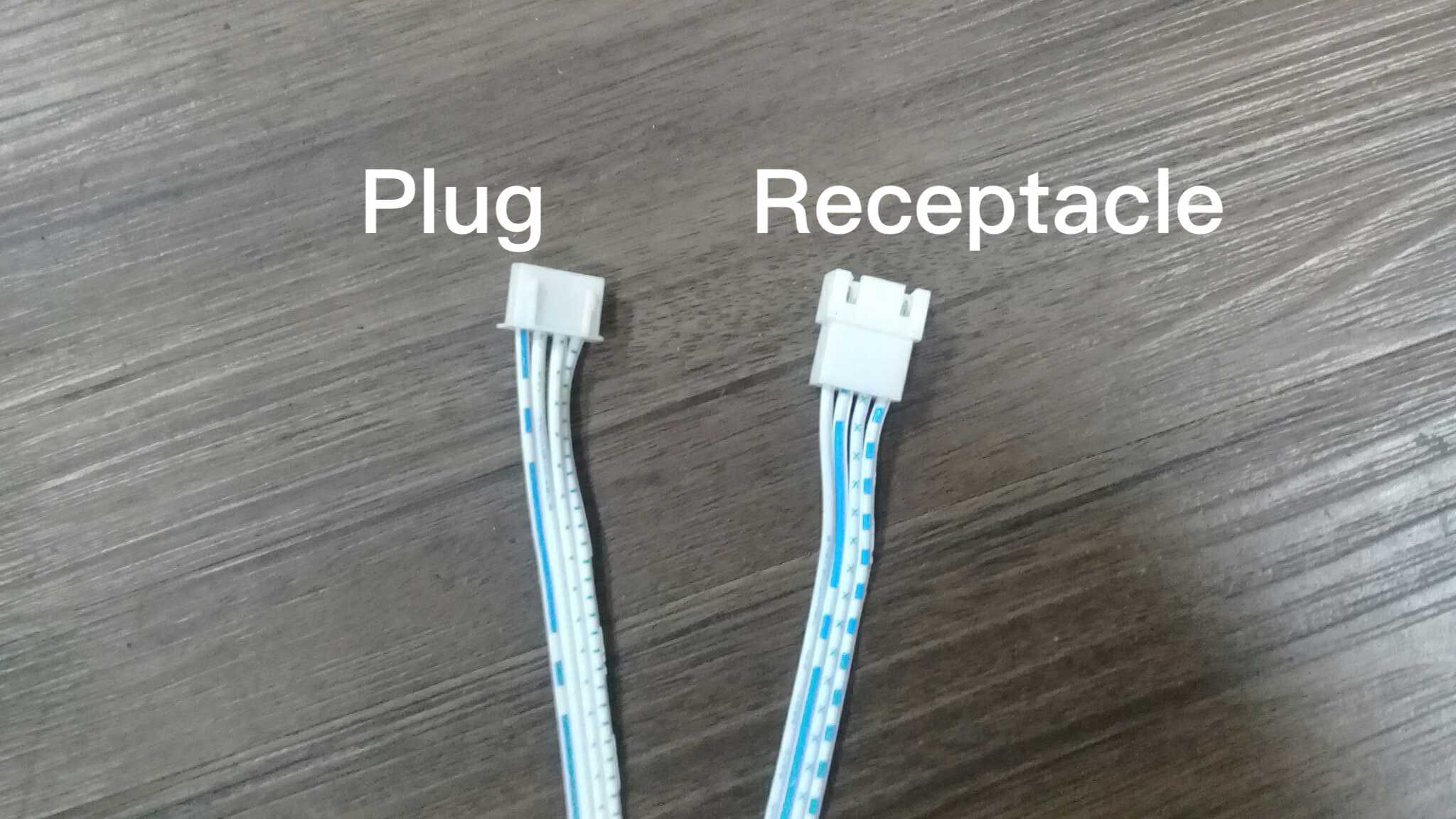

1.7 Der er 2 kabler i omskifterboksen. Det ene er et stik, og det andet er enstikdåse.

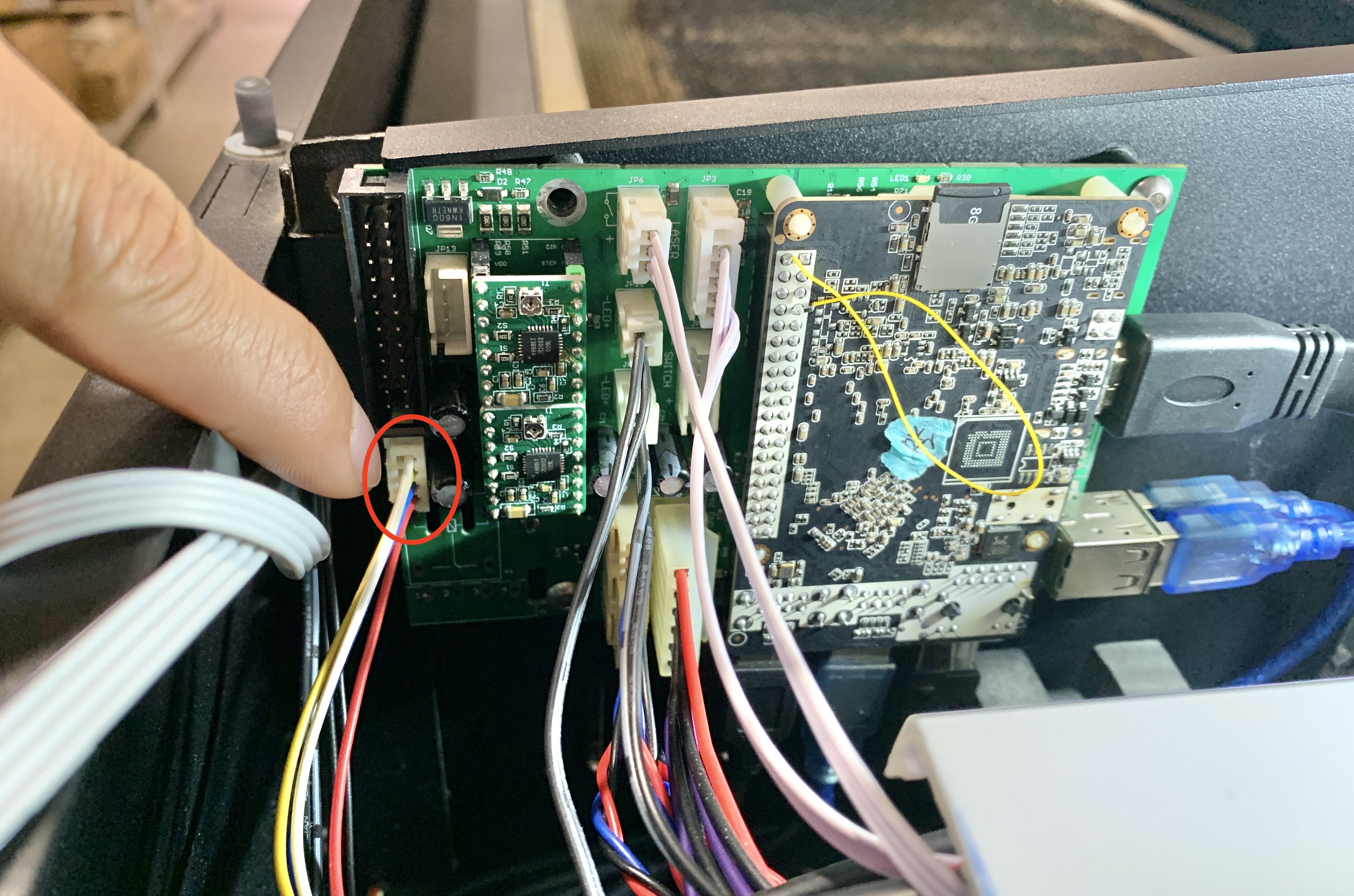

1.8 Indsæt venligst stikkablet fra omskifterboksen i Y-aksemotorporten på hovedkortet.

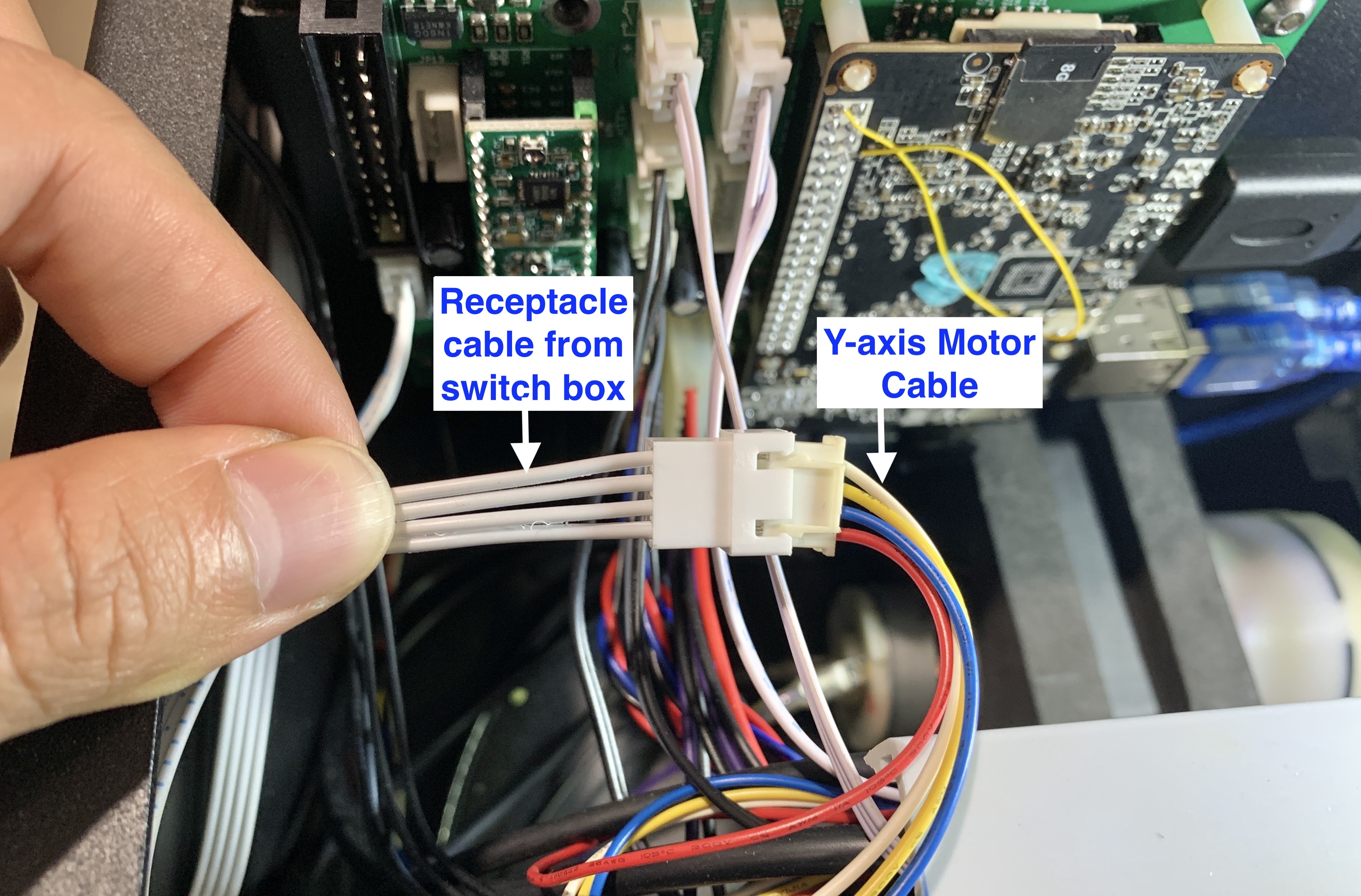

1.9 Tilslut Y-motorkablet, du frakoblede fra hovedkortet, til stikdåsekablet i omskifterboksen.

1.10 Tilslut plotterkortkablet.

*Dobbelttjek, at alle kabler er korrekt installeret.

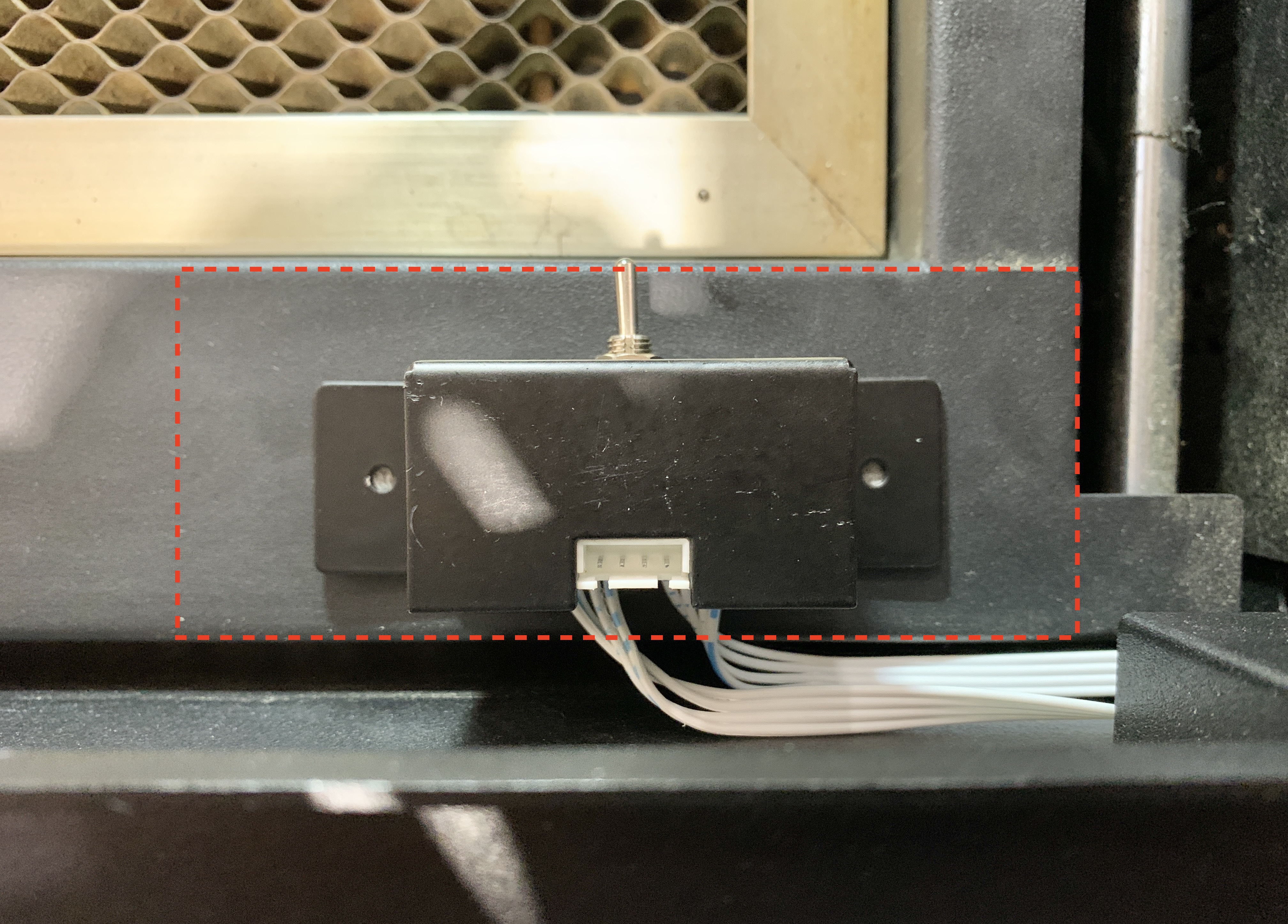

1.11 Sæt mærkaterne på omskifterboksen, og fastgør dem til højre nederste side af kammeret.

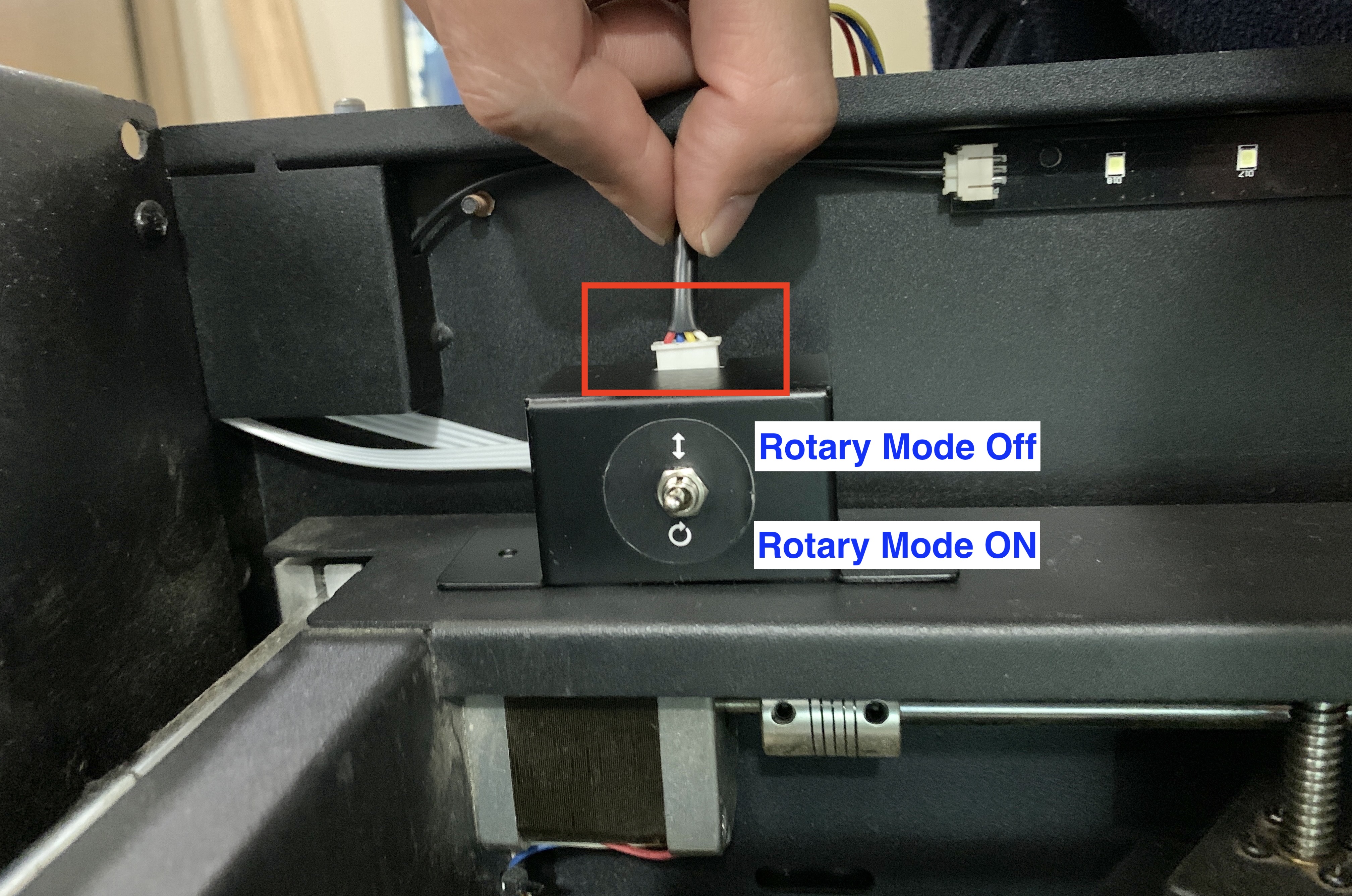

1.12 Indsæt det sorte kabel fra hoveddelen i omskifterboksen. Behold venligst kontakten i slukket position (↕), indtil du bliver bedt om at tænde den.

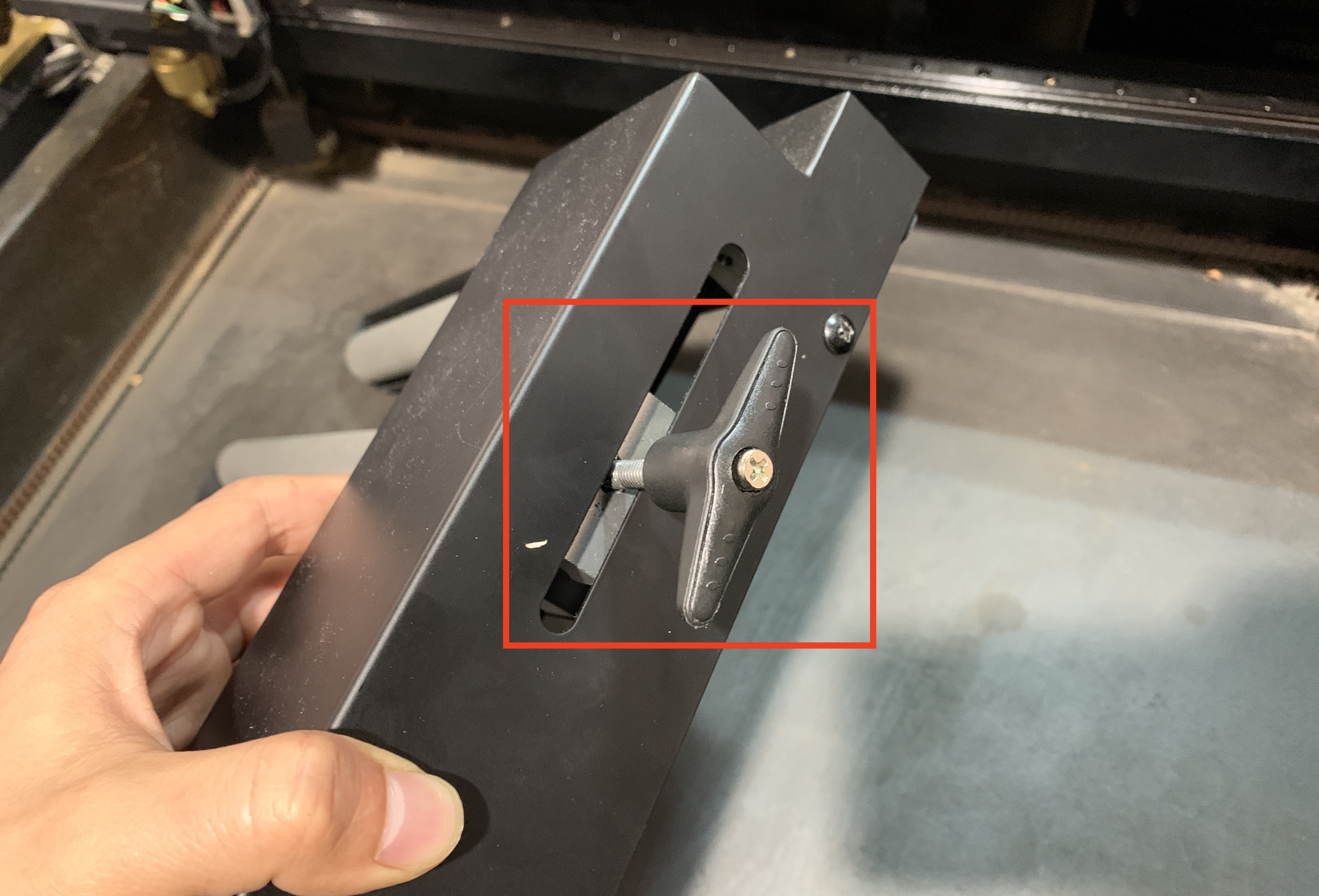

1.13 Monter T-håndtaget på højre side af hoveddelen.

 1.14 Sørg for, at rotationsfunktionskontakten er i slukket position. Hvis den tændes før anvist, kan det medføre forvirrende fejlkoder.

2. Opsætning

2.1  Opdater firmwaren til den nyeste version. Her er vejledningen til firmwareopdateringen.

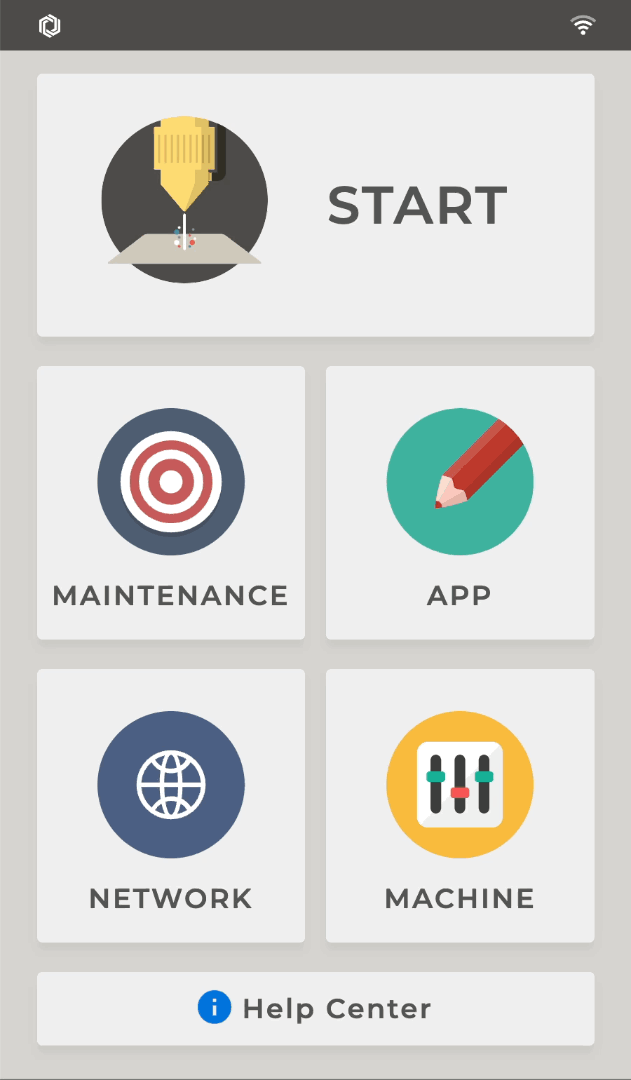

2.2 Indstil rotationsindstillingerne på maskinens betjeningspanel: MACHINE > Hardware Settings > Rotary Setting > Rotary 1.0 > OK.

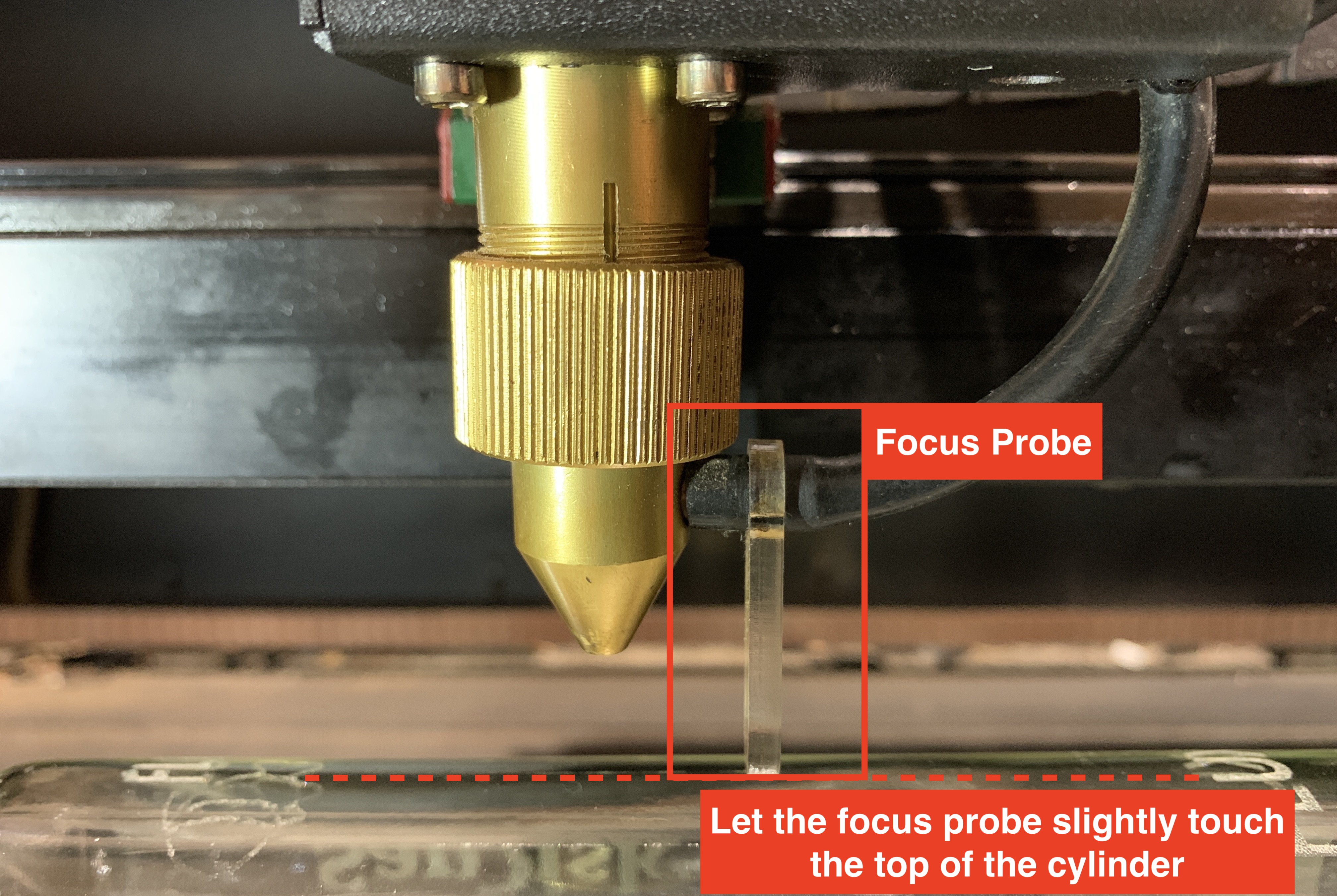

2.3 Placer din cylinderen mellem de to ruller. Juster afstanden mellem rullerne, så toppen af cylinderenen rører ved fokusproben. Fastgør afstanden ved at stramme T-håndtaget.

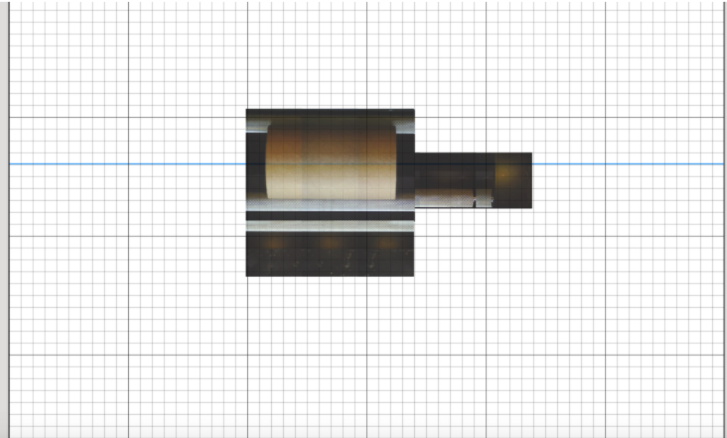

 2.4 Brug kameravisningen og træk den blå linje til midten af objektet. Behold venligst Sæt kontakten i dobbeltpilenes position (↕), når du bruger kameravisningen.

2.5 Da ikke alle dele af cylinderen er på samme fokalplan, vil du se resultatet af forhåndsvisningen med et fald. Klik på kameramarkøren øverst på objektet igen.

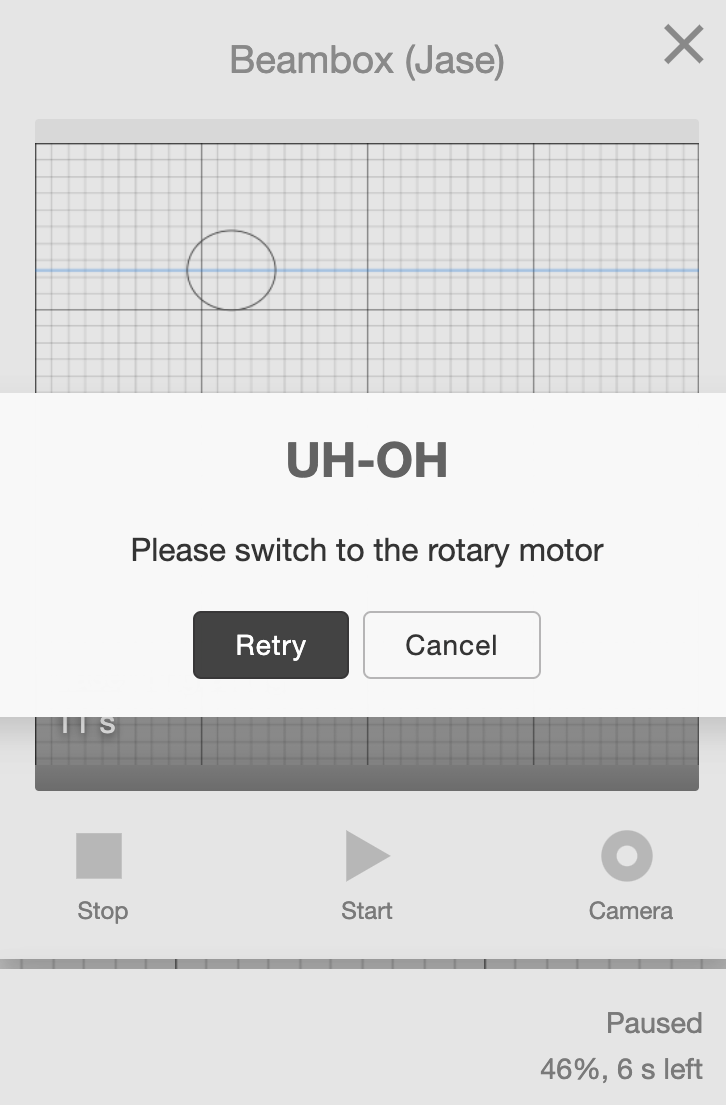

2.6 Efter at have klikket på start, vil en påmindelse bede dig om at tænde for rotationsmodulet (↻).

2.7 Luk låget, og klik på START for at fortsætte arbejdet.
