LightBurn Bridge-kabel - Beambox(Pro)

 Ansvarsfraskrivelse

For at bruge LightBurn til at styre Beambox(Pro) skal du downloade den officielle version af LightBurn-softwaren. Da LightBurn er tredjepartssoftware, kan FLUX ikke holdes ansvarlig for eventuelle tab forårsaget af dets brug.

Firmwaren til Beambox(Pro) har gennemgået forskellige tests, men det er stadig muligt, at nogle funktioner i LightBurn-softwaren ikke er kompatible med maskinen. Hvis der opstår fejl på grund af inkompatibilitet, bedes du følge instruktionerne i linket nedenfor for at rapportere problemet korrekt til din lokale forhandler eller FLUX-support. [Kontakt kundeservice]

Før du begynder

1. Opdater venligst firmwaren til v4.2.1 eller nyere.

- Vælg "MASKINE → Opdater til den nyeste firmware" på Beambox(Pro)'s betjeningspanel.
- Du kan også opdatere firmwaren via Beam Studio
Download firmwaren fra det officielle websted. Klik derefter på "Maskine → Opdater firmware" Derefter skal du opdatere maskinens firmware til den valgte version ved at vælge firmwarefilen på computeren.

2. Download denne konfigurationsfil: Beambox Pro_Preset or Beambox_Preset (Download efter enhedsmodel.)

Bemærk: Konfigurationsfilen, vi har leveret, indeholder G-koden ogbaudhastighedsindstillinger. Hvis du ikke bruger konfigurationsfilen, skal du indstille det separat i 'Enhedsindstillinger.'

(Se venligst denne artikel for flere oplysninger)

LightBurn-indstillinger

For at downloade LightBurn, klik her.

1. Åbn LightBurn, klik på 'Enheder' i Laser -fanen.

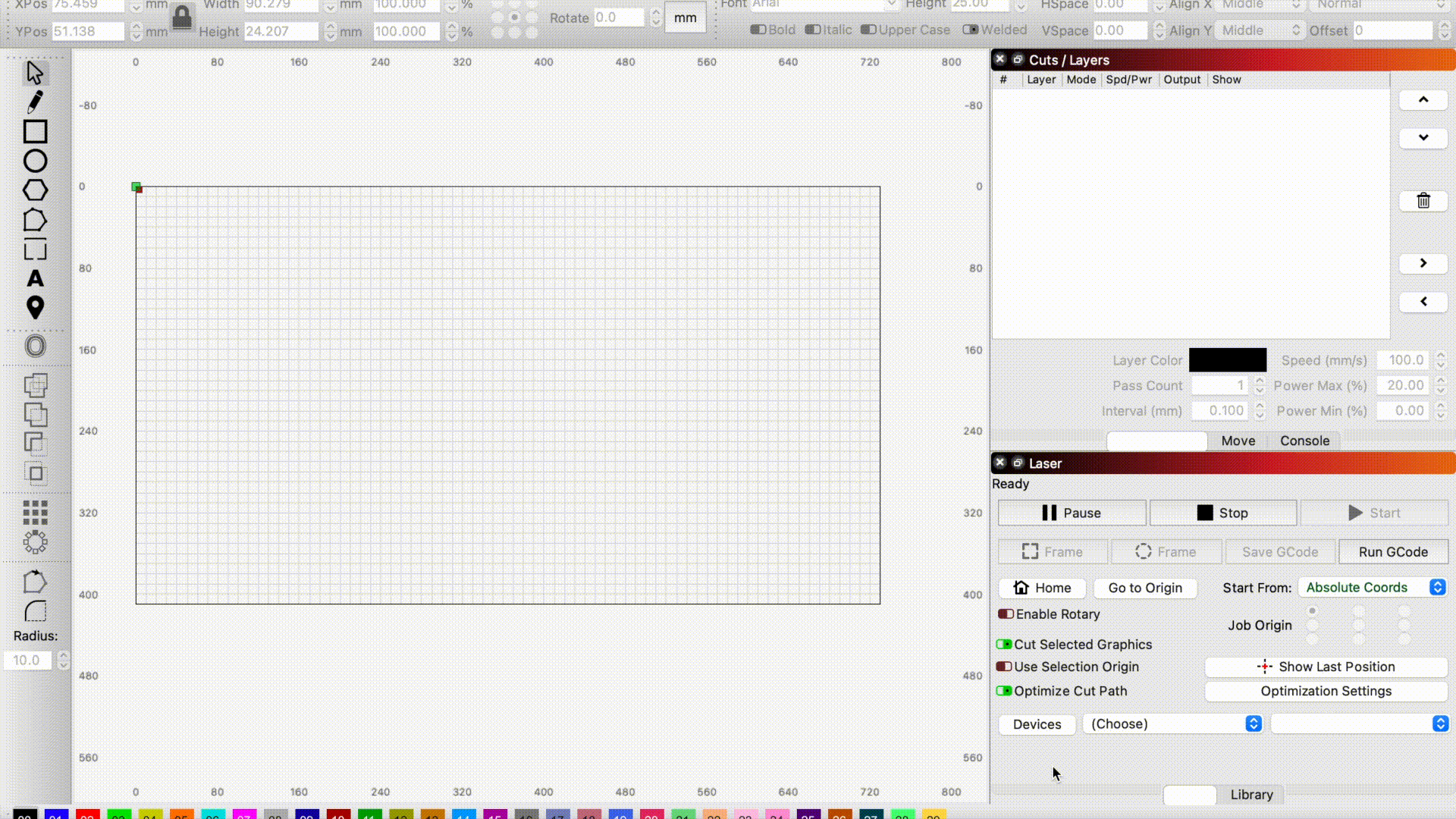

2. Klik på "Importér" "for at importere filen" "Beambox pro_Preset" or Beambox_Preset (Download efter enhedsmodel.) "du har downloadet."

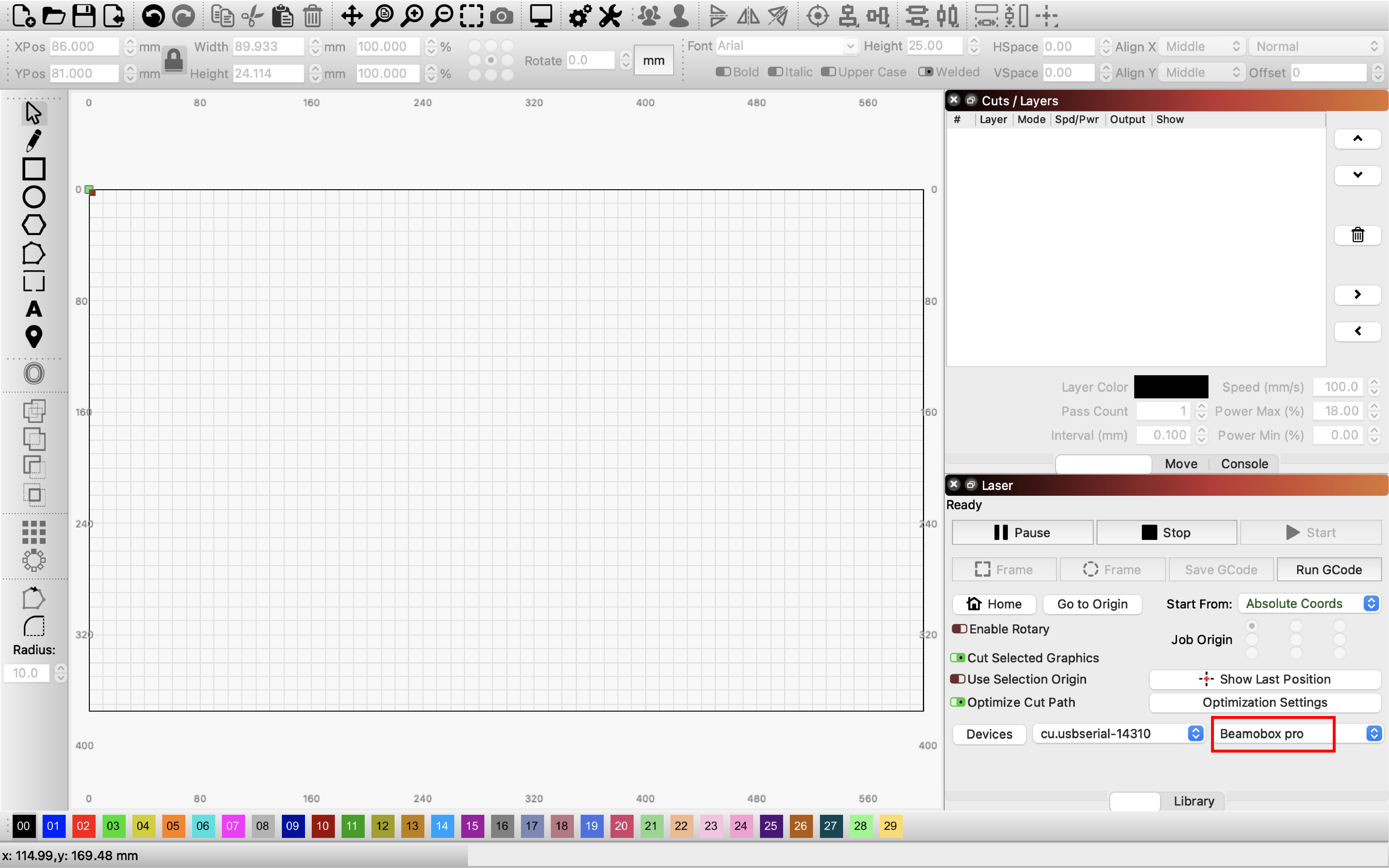

"3. Følgende enhedsoplysninger vises, når filen er blevet importeret med succes."

"Forbind din computer til maskinen med LightBurn Bridge-kablet"

"1. Sæt LightBurn-kablet i USB-porten på siden af maskinen."

（"USB-ikonet" "vises i øverste højre hjørne af maskinens panel for at indikere, at forbindelsen er oprettet korrekt.)"

"2. Sæt den anden ende af LightBurn Bridge-kablet i computeren."

"3. Vælg det korrekte USB-portnavn. Valg af den forkerte port vil resultere i en mislykket forbindelse. Du skal muligvis prøve forskellige porte. Hvis forbindelsen lykkes, vises følgende oplysninger i Konsol-fanen."

"Homing-test"

"Hvis computeren er forbundet korrekt til maskinen, vil maskinen automatisk starte homing. Hvis ikke, klik venligst på home-knappen for at kontrollere, om homing-funktionen virker."

"Start betjening"

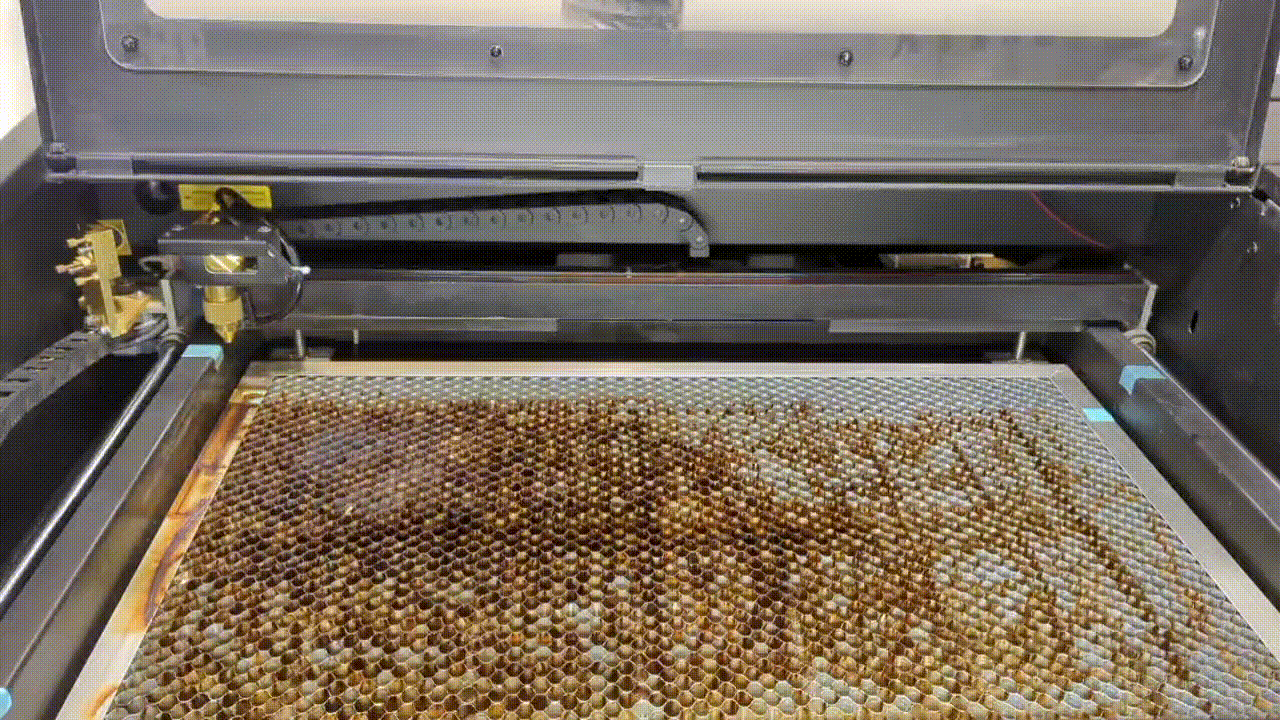

"1. Placer materialeet i maskinen"

"2. Fokusering"

"- Klik på" ""Stop""" "knappen i" "Laser" panelet for at frigøre motoren.

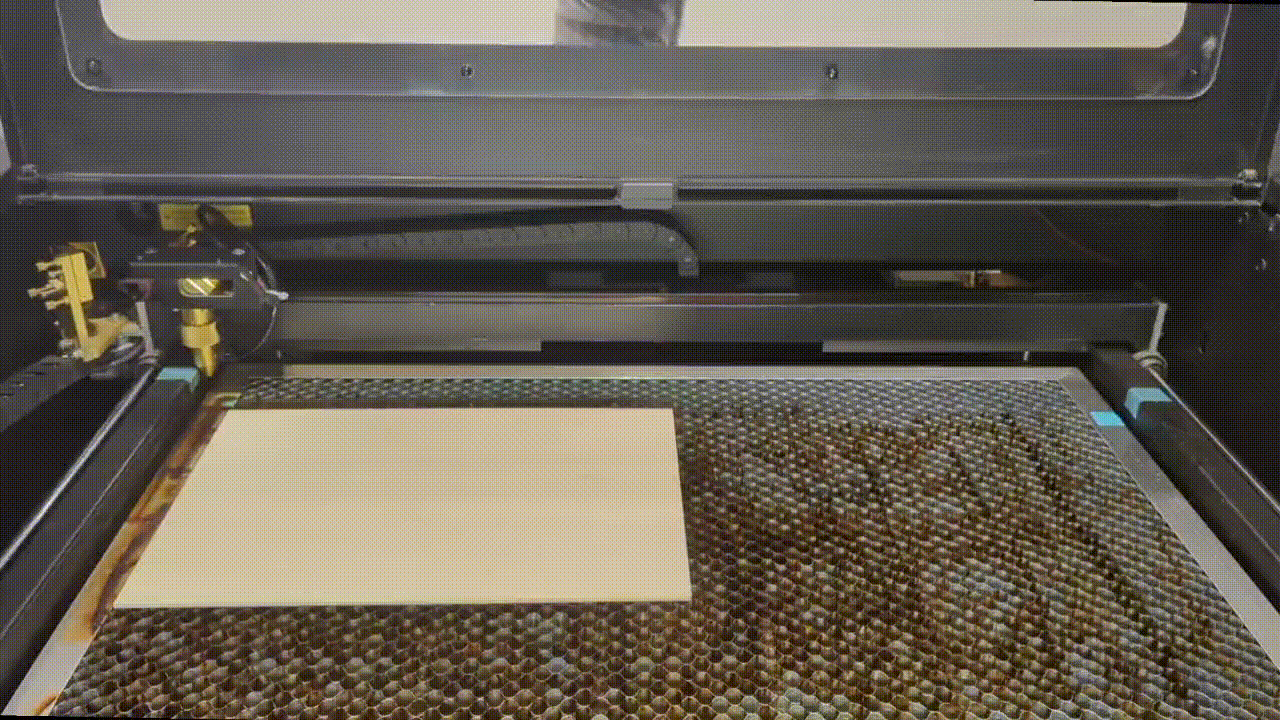

- Flyt laserhovedet hen over materialeet.

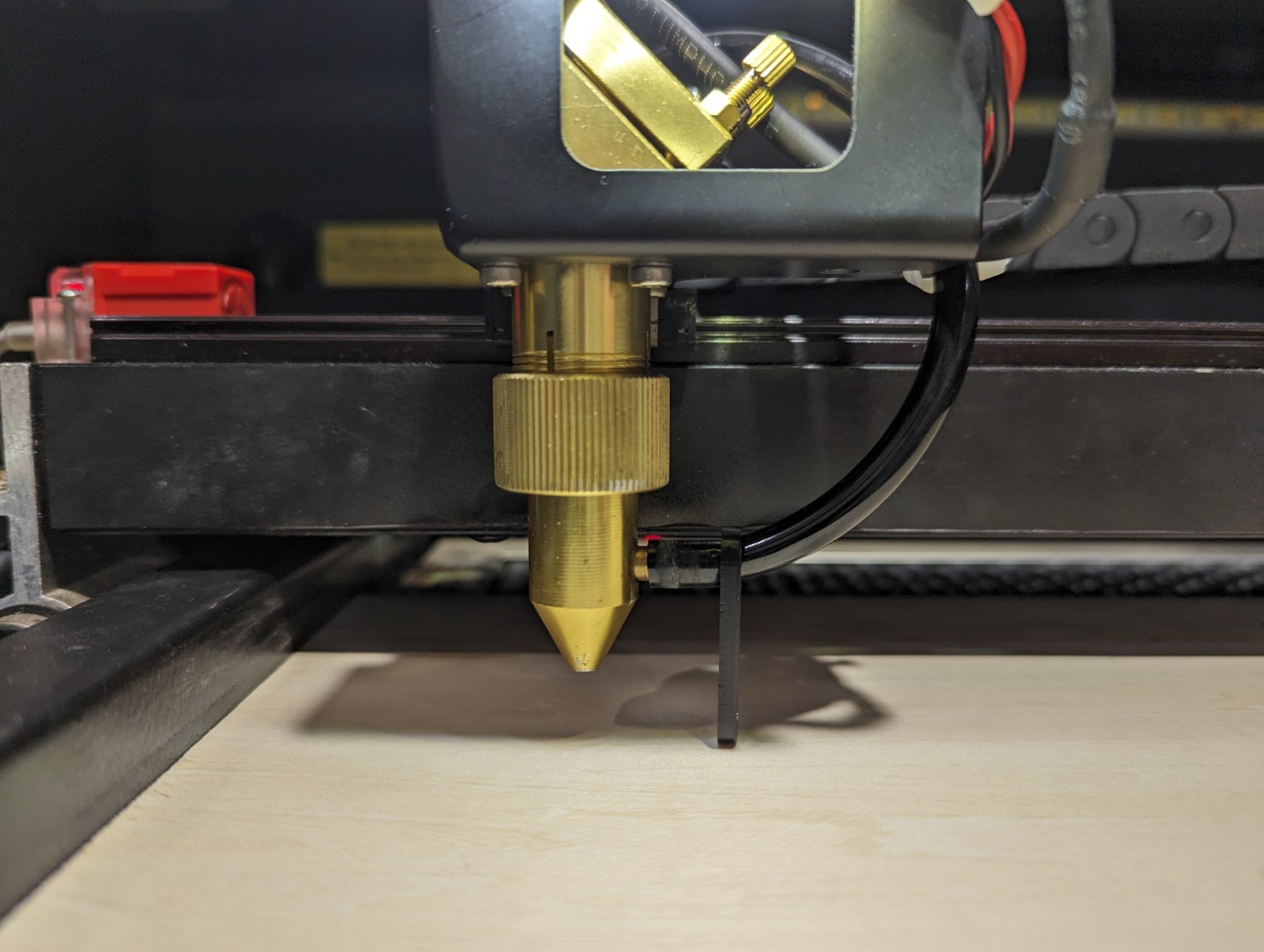

- Brug fokuseringssonden til at justere fokus på Beambox(Pro). Hvis du har problemer med fokuseringen, skal du følge vejledningen i denne artikel. (Sørg for, at fokuseringsafstanden er korrekt indstillet før hver graverings-/skæreoperation.)

Bemærk:

• Sørg for, at maskinen automatisk frigør motoren inden for 3 minutter under LightBurn-styring. Hvis motoren er låst i længere tid, kan det beskadige maskinen. (Klik på ""Stop""" "knappen i" "Laser" panelet for at frigøre motoren)

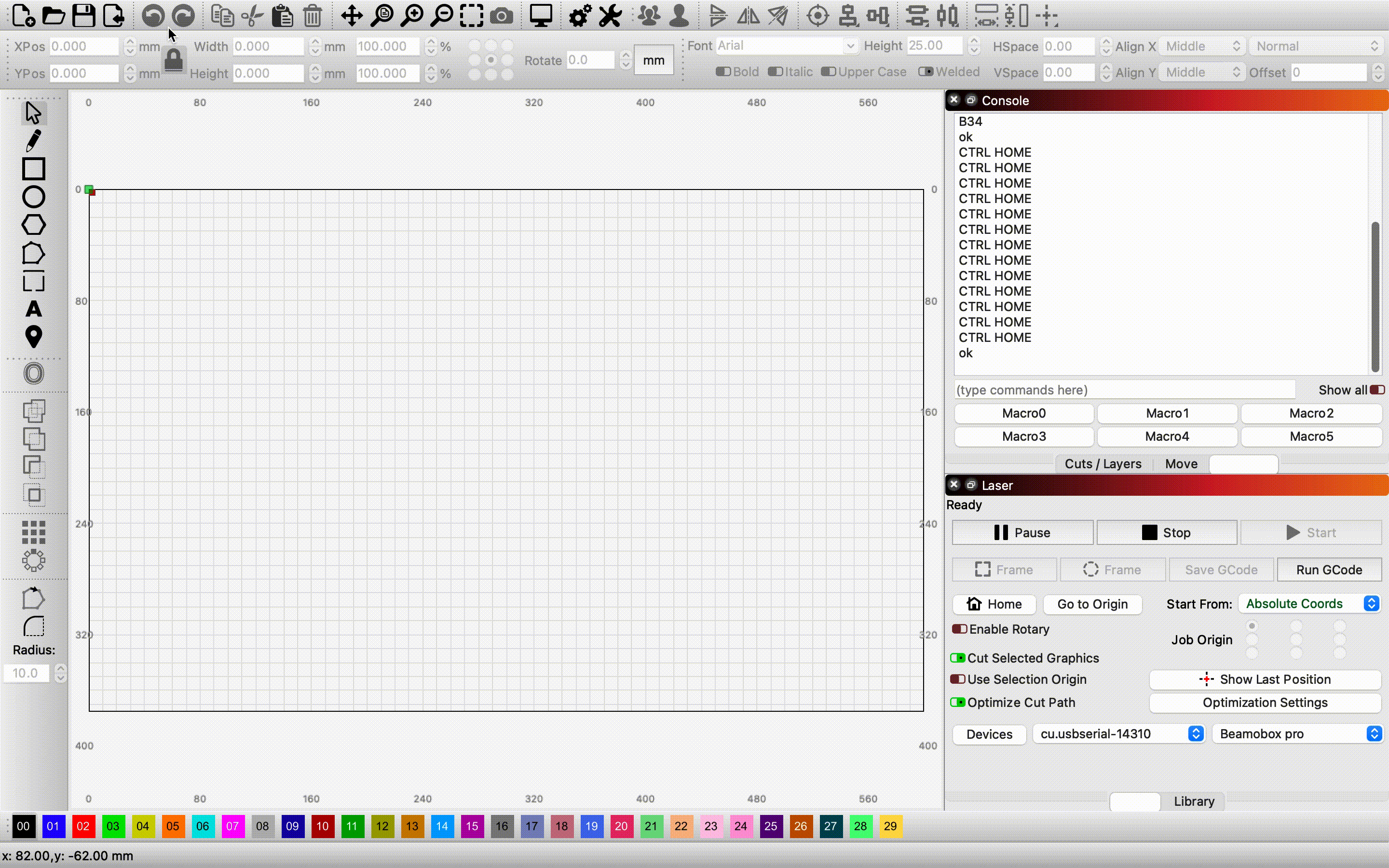

• Efter at have frigjort motoren, hvis du har flyttet laserhovedet, skal du huske at trykke på "Hjem" for at nulstille positionen, før jobbet sendes. Ellers er der risiko for kollision.3. Importér en fil til LightBurnKlik på ikonet ovenfor for at importere filen, eller træk og slip filen direkte ind i arbejdsområdet.

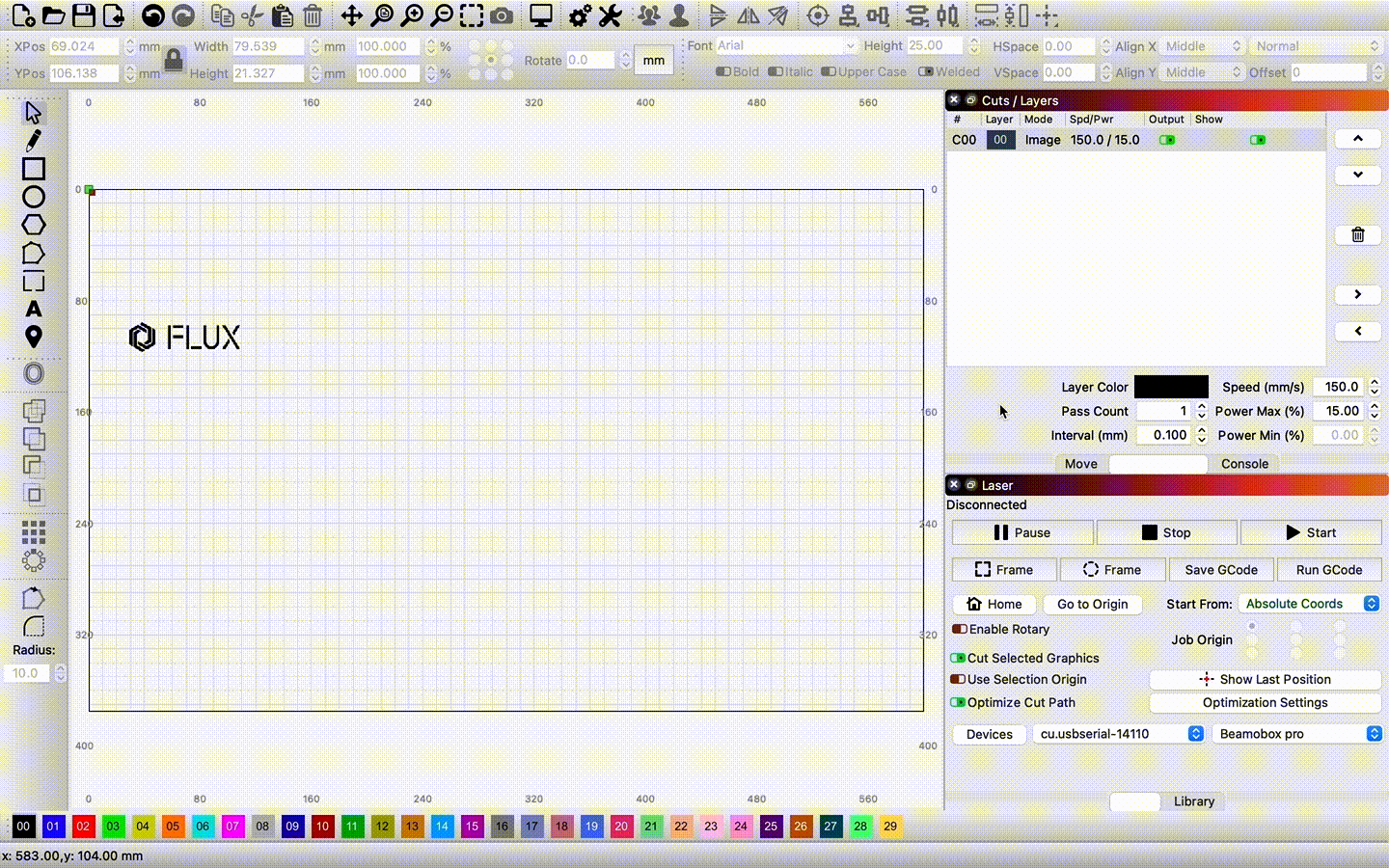

4. Indstil parametrene

Klik på et mønster eller lag, og indstil parametrene i nederste højre hjørne af

Cuts / Layers

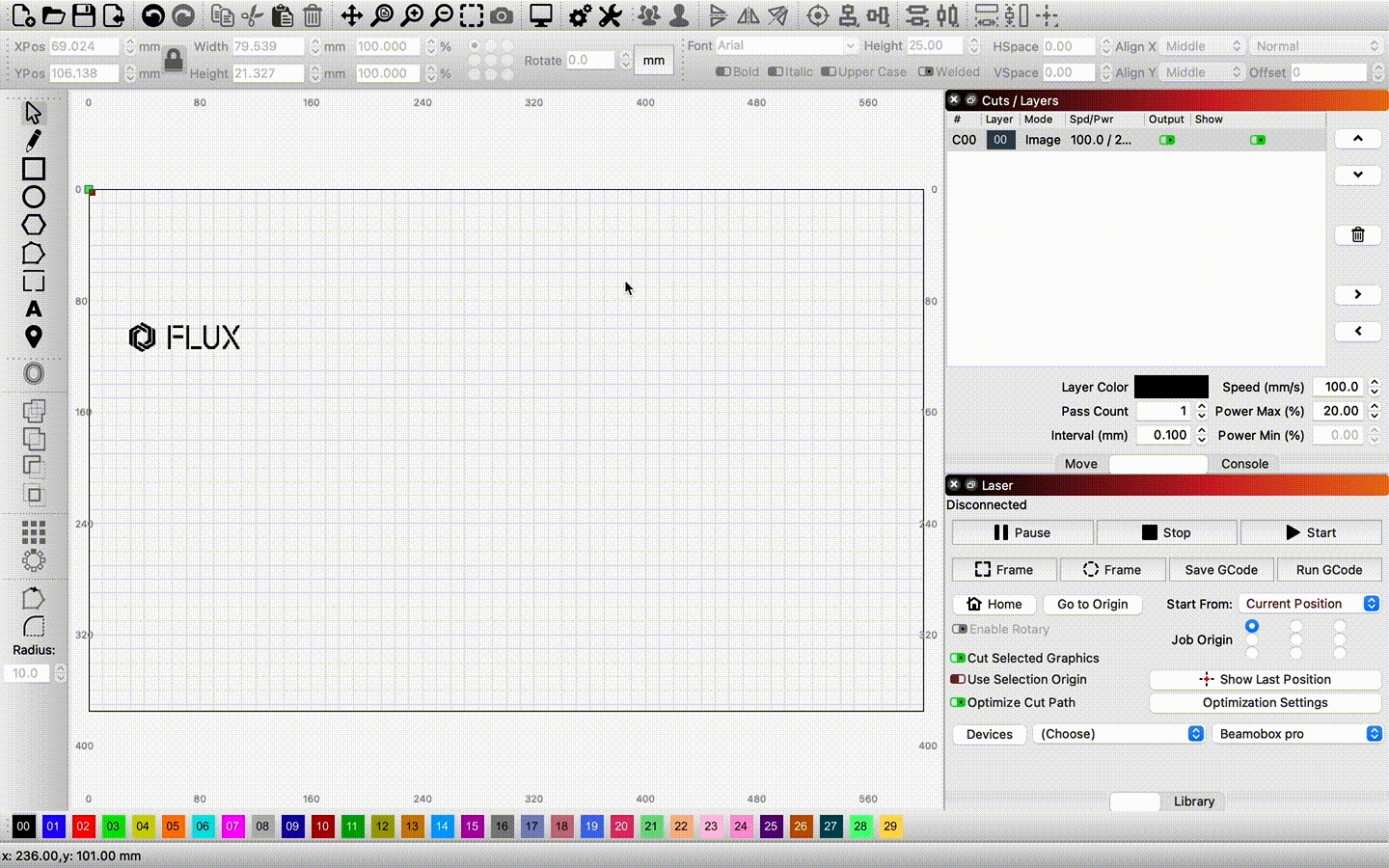

5. Aktivér "Overscanning"-effekten Cuts / Layers -fanen.

5. Turn i "Overscanning" effect

- Hvis laget er indstillet til "Fyld, Fyld + linje, Billede eller Offset fyld" tilstand, anbefaler vi at aktivere "Overscanning" funktionen.

- Dobbeltklik på et lag for at åbne "Skæringsindstillinger". Aktiver Overscanning-effekten og indtast procentdelen.

Bemærk: Parameterindstillinger varierer for hver hastighed og materialee. Se venligst "Anbefalede indstillinger for materialeeparametre" i bunden af denne artikel.

6. Indstil startpositionen

Vælg "Absolutte koordinater" i rullemenuen "Start fra" i Laser -fanen.

Bemærk: Funktionen "Absolutte koordinater" minder meget om Beam Studio, så vi anbefaler det kraftigt til brugere med erfaring fra Beam Studio.

Absolutte koordinater

Hovedredigeringsvinduet, du ser, repræsenterer din maskines arbejdsområde. Alt, hvad du placerer i dette område, vil blive skåret på det tilsvarende sted på din maskine.

7. Klik på "3. Importér en fil til LightBurn" i laserpanelet.

Efter at have frigjort motoren, hvis du har flyttet laserhovedet, skal du huske at trykke på "Hjem" for at nulstille positionen, før jobbet sendes. Ellers er der risiko for kollision.3. Importér en fil til LightBurnKlik på ikonet ovenfor for at importere filen, eller træk og slip filen direkte ind i arbejdsområdet.

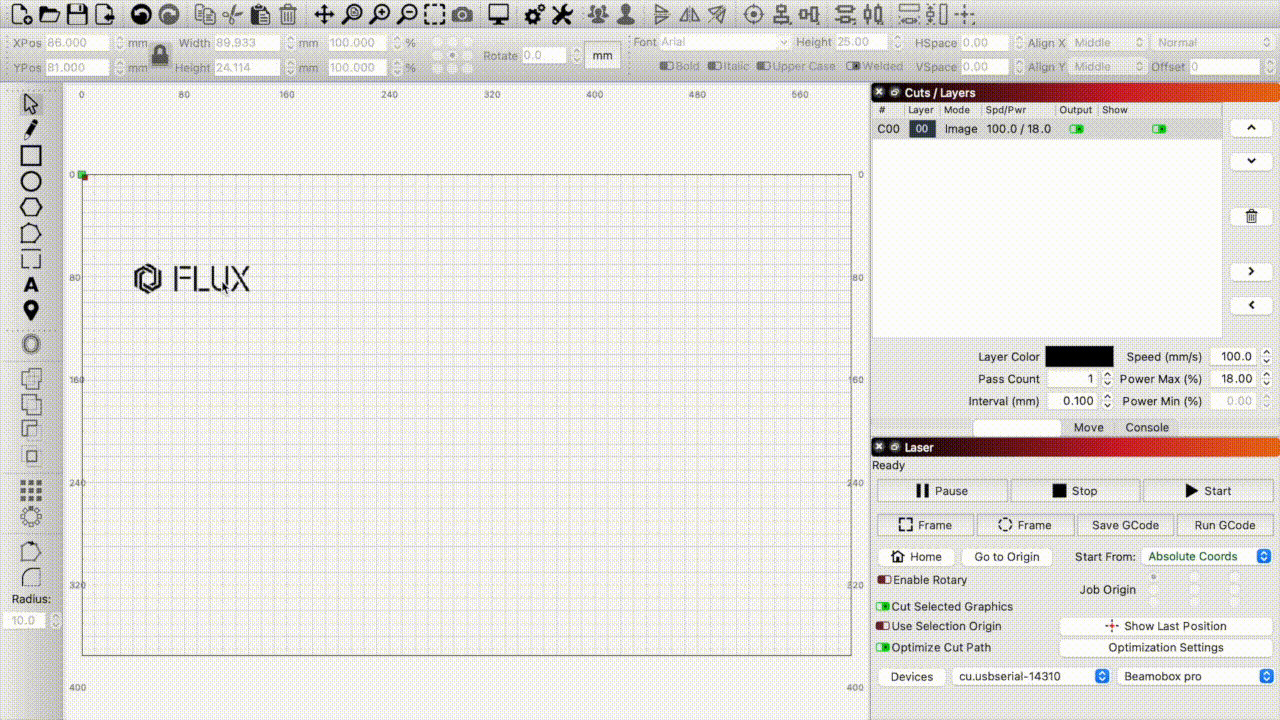

8. Vælg det billede, du vil forhåndsvisere, og klik på "Ramme" for at se, om mønsteret vil blive graveret i den forventede position.

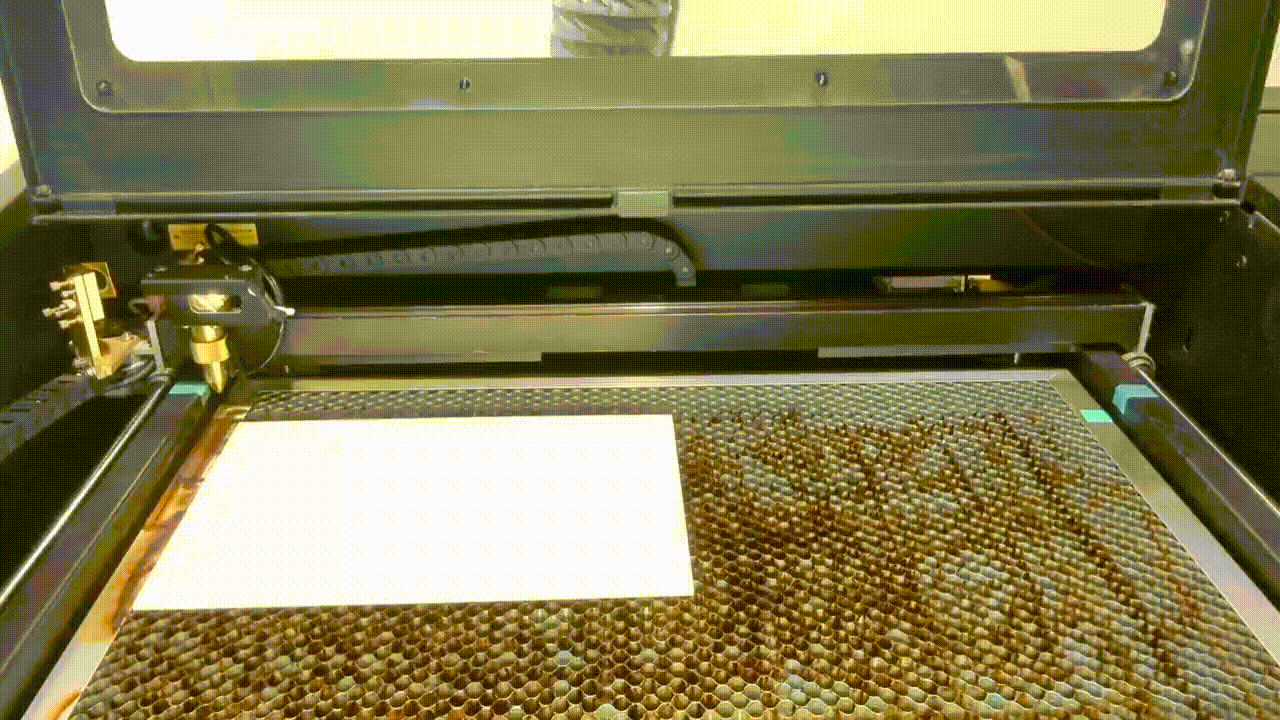

9. Luk lågen

10. Klik på "3. Importér en fil til LightBurn" og send jobbet

Vælg billedet og klik på "Start" i Laser fanen for at sende jobbet.

Bemærk: Hvis du fjerner kablet, mens projektet kører, vil det stoppe operationen. Sørg for, at kablet er sikkert tilsluttet under jobafviklingen.

11. Graveringsresultater

Bemærk: Hvis graveringsresultatet er sløret, utydeligt eller svagt i farven, bør du kontrollere, om laserhovedet er fokuseret korrekt.

____________________________________________________________________________________

Ud over Absolutte koordinater er der andre muligheder for at fortælle LightBurn, hvordan mønsteret skal placeres inden for maskinens arbejdsområde.

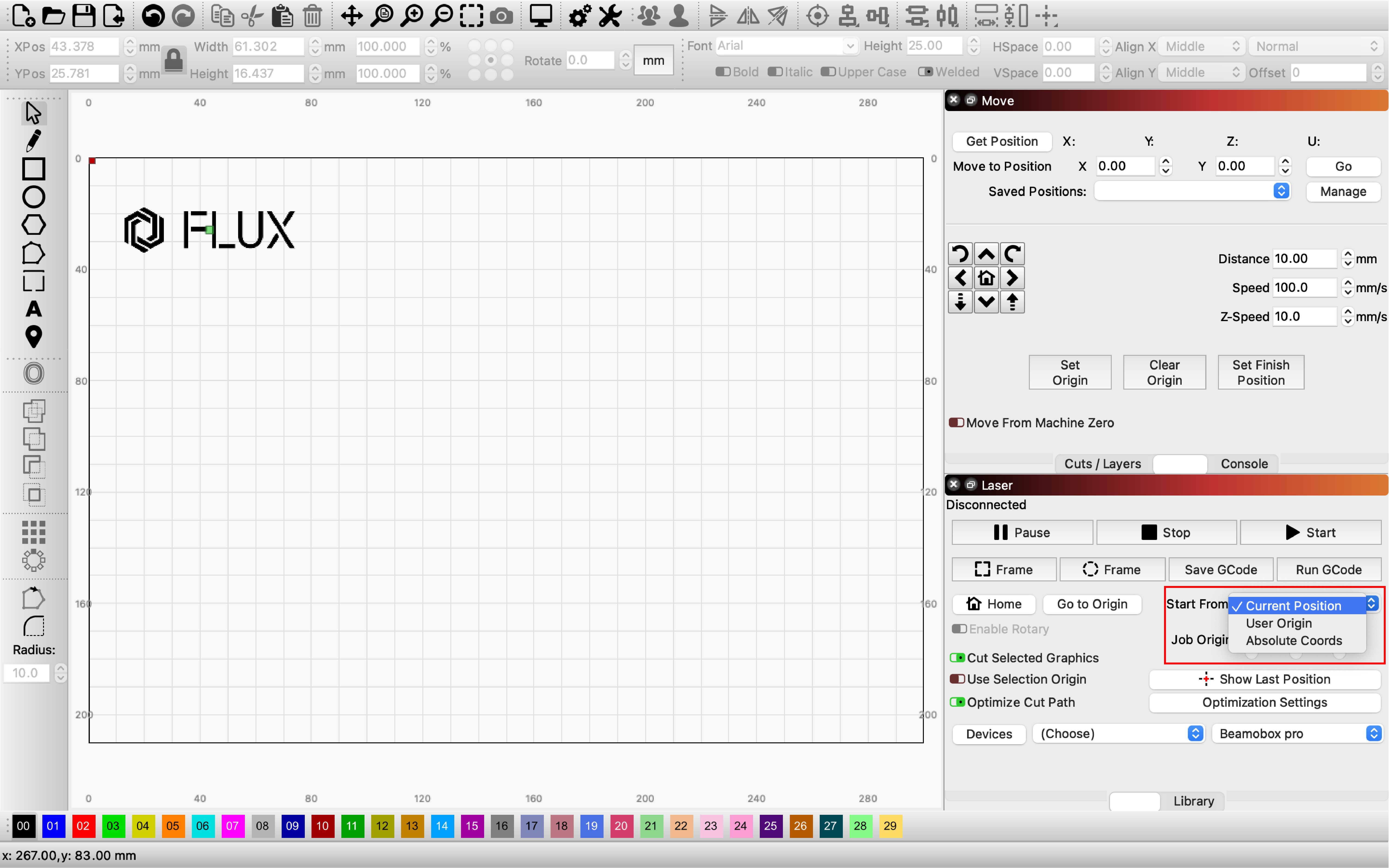

Aktuel position

Jobbet skærer/graverer ud fra laserhovedets aktuelle position.

Joboprindelse

Indstilling "Joboprindelse" vil fortælle LightBurn, hvordan jobbet skal placeres i forhold til laseren.

(Den grønne "Joboprindelse"-indikator, der vises i hovedredigeringsvinduet, flytter sig, når du ændrer dine indstillinger.)

____________________________________________________________________________________

Anbefalede indstillinger for materialeeparametre

Beambox

Beambox Pro

_________________________________________________________________________________

Rotationsgravering

Se venligst følgende artikel i henhold til rotationsmodulet.

LightBurn Bridge-kabel - Beambox (Pro) rotationsmodul 1.0

LightBurn Bridge-kabel - Beambox (Pro) rotationsmodul 2.0
