5-10 Ingen laserstråleutgang / Laseren affyrer ikke / Ingen laserpuls

Beskrivelse

Årsagen til, at en laser ikke kan udlæse, kan være kompleks. Det kan skyldes et nedslidt laserrør, en defekt laserstrømforsyning (Laser PSU) eller systemfejl osv.

Følg venligst nedenstående trin for at fejlfinde problemet.

Mulige årsager

Værktøj

Trin 1

Tjek venligst videoen nedenfor, og afgør, om symptomet ligner det på din maskine.
(Hvis der ikke er nogen laserudgang, når Beambox kører og afgiver en høj knirkende lyd,
indikerer det, at røret er ødelagt.)

Afgør dit resultat og den næste handling, der skal tages:

Trin 2

Sørg for, at indstillingerne for strømstyrke og hastighed er korrekte i softwaren.

Afgør dit resultat og den næste handling, der skal tages:

Trin 2.1

Fordobl dine indstillinger for strømstyrke, start opgaven, og se, om laseren fungerer.
(For eksempel, hvis din strømstyrke oprindeligt er 15%, så øg den til 30% og start opgaven.)

Afgør dit resultat og den næste handling, der skal tages:

Trin 3

Sluk for maskinen.

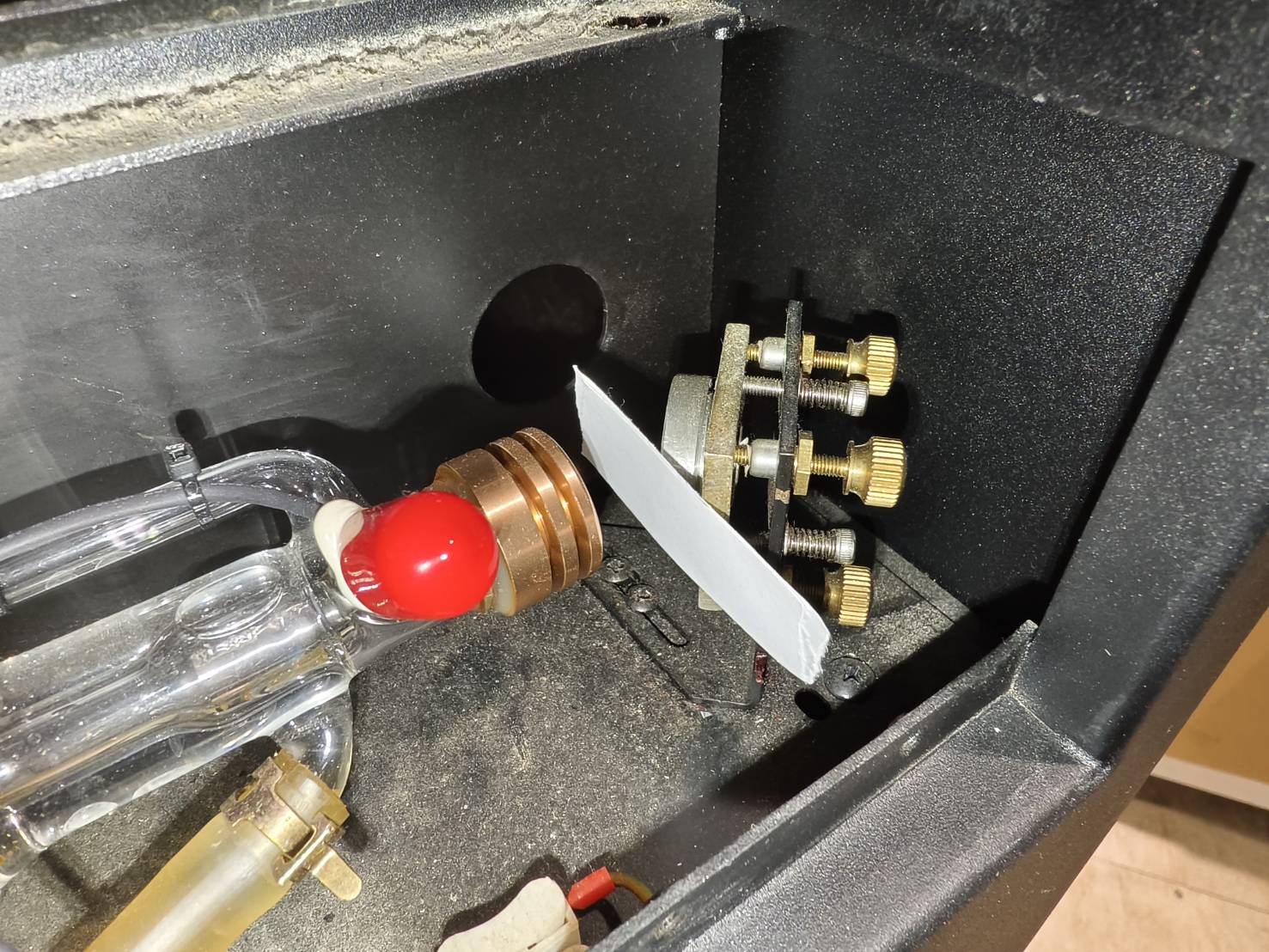

Åbn baglågen og placer et nyt dobbeltlags tape på det første spejl.
Efter placering af tapen, gå venligst til Trin 3.1.

• Brug stjerneskruetrækkeren til at løsne skruen over ventilatoren på bagsiden af maskinen, hvorefter bagdækslet kan åbnes.





• Placer tapen på spejlet, så den har en vinkel på 90 grader mod strålen.





• Luk bagdækslet.


Trin 3.1

Lav 5 pulser, og kontroller, om tapen har et brændemærke på sig.
(Se venligst eksemplerne for at bestemme resultatet af tapen.)

A. Tænd for maskinen.
B. Luk låget.
C. Gå ind i vedligeholdelsestilstand, og vent, indtil homing-processen er færdig.
D. Find Pulse-knappen.
E. Et tryk = en puls, to tryk = to pulser osv.
F. Kontroller tapen
⚠︎ Lav altid pulser, når låget er lukket.

Eksempler på taperesultater

Godt eksempel - Rund og stærk	Dårligt eksempel - Svag, hul eller ikke rund

Afgør dit resultat og den næste handling, der skal tages:

Trin 4

Sluk for maskinen.
Åbn sidedækslet for at nå hovedkortet og frakobl laserkontrolkablet.
Efter frakobling af kablet, gå til Trin 4.1.

• Åbn sidedækslet.




• For V18 hovedkort/bundkort i grøn, er laserkontrolkablet som nedenfor.

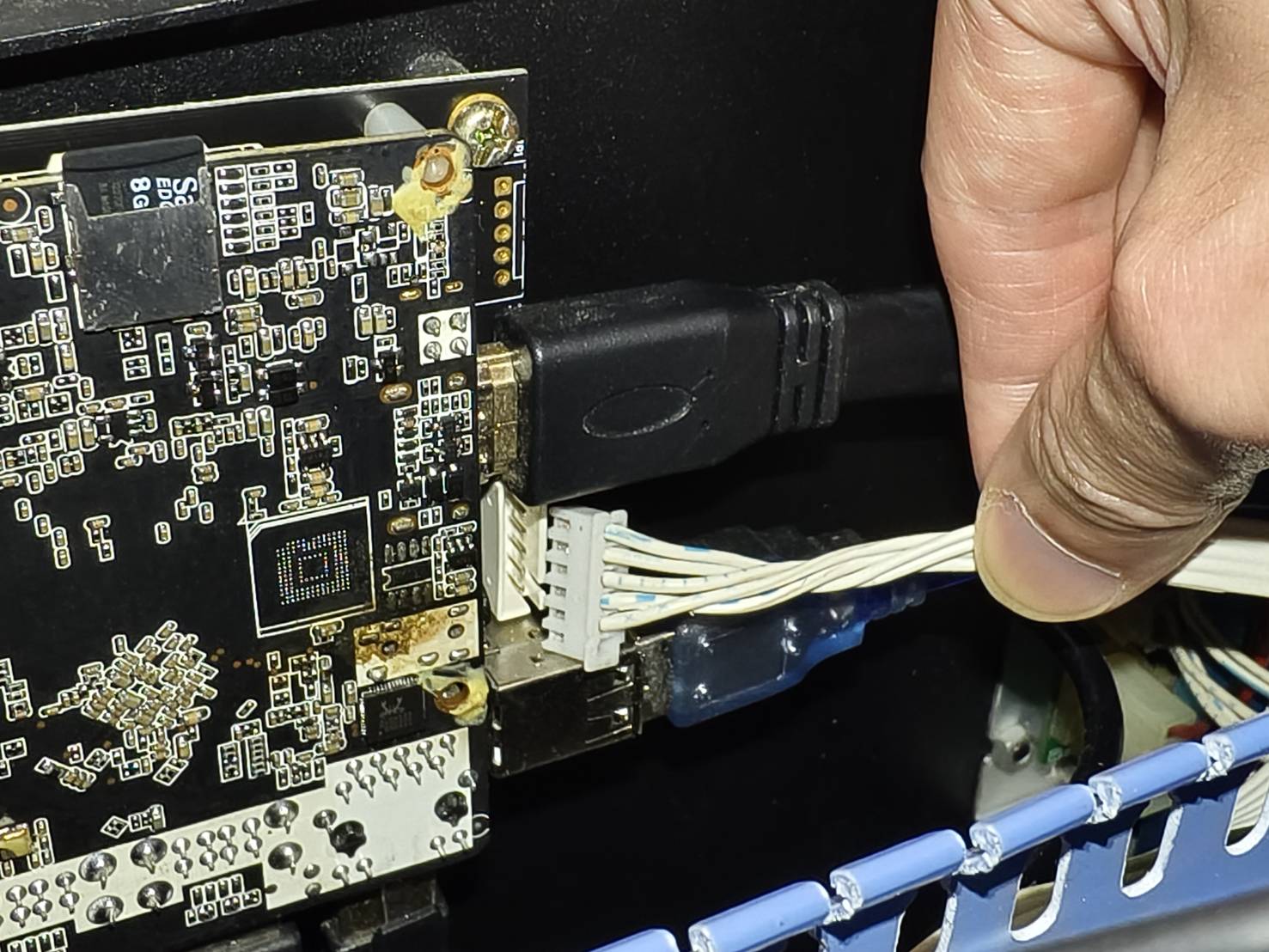

• For V22/V23 hovedkort/bundkort i sort, er laserkontrolkablet som nedenfor.




Trin 4.1

Bær venligst gummihandsker før den næste handling.
Tænd for maskinen. Tryk på laserkraftknappen to gange eller hold den i 1-2 sekunder med en pen eller blyant og kontroller for laserudgang på tapen.
(Se venligst eksemplerne for at bestemme resultatet af tapen.)

Afgør dit resultat og den næste handling, der skal tages:

Trin 4.2

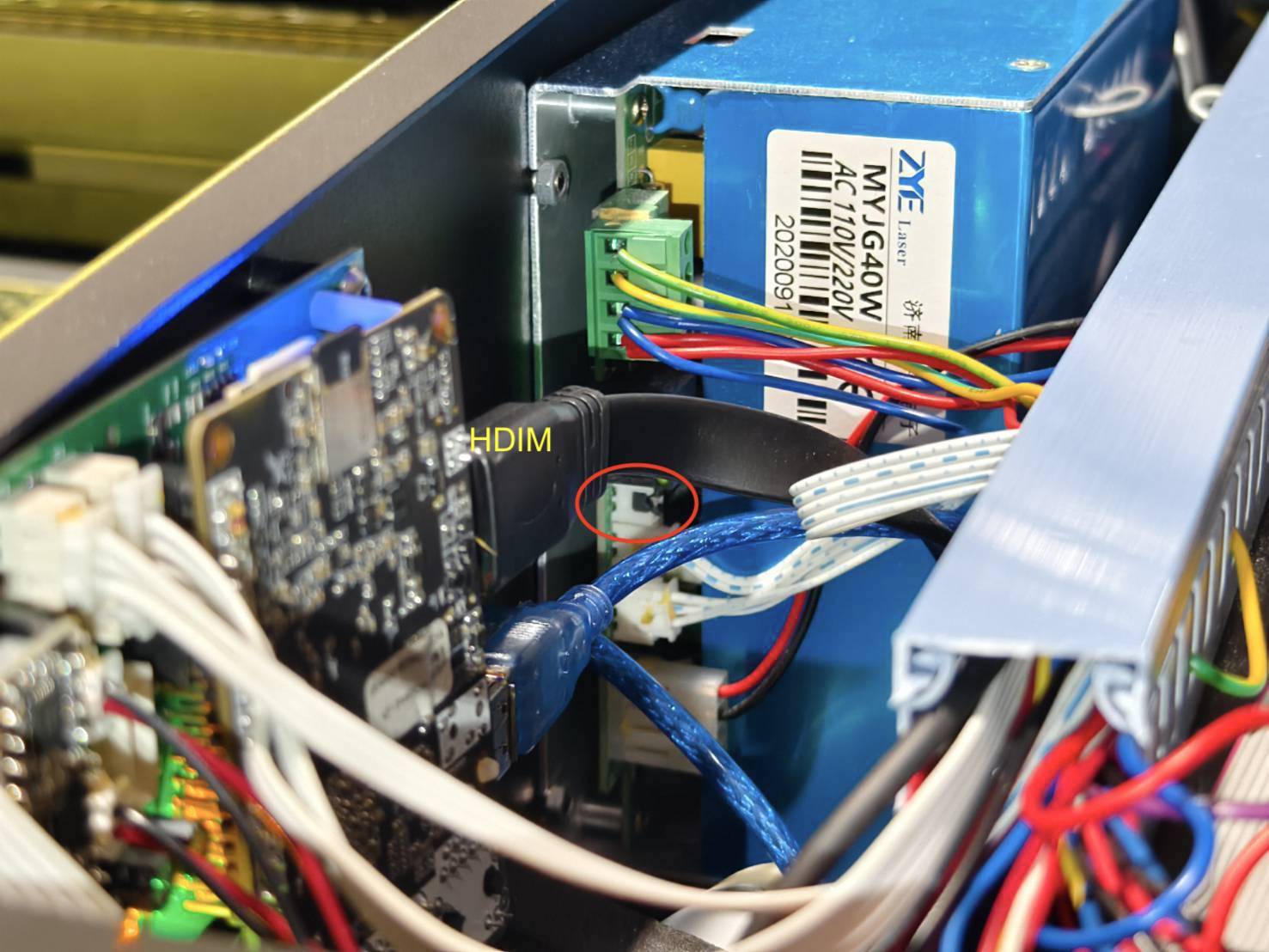

Sluk for maskinen og kontroller, om den lille sorte jumper er indsat korrekt.
(HDMI-kablet kan fjernes, hvis du finder det forstyrrende.)

Afgør dit resultat og den næste handling, der skal tages:

Trin 5

• Gentilslut laserkontrolkablet.
  • V18 hovedkort i grøn's laserkontrolkabel placering


• • V22/V23 hovedkort i sort's laserkontrolkabel placering.


• Tænd for maskinen og nulstil maskinen til fabriksindstillingerne.
  Se artiklen, 5-18 Nulstil til fabriksindstillinger.


• Efter nulstillingen skal du gå til Trin 5.1.

Trin 5.1

Brug et nyt 2-lags tape og lav 5 pulser for at se, om tapen har et brændemærke.
(Se venligst eksemplerne for at bestemme resultatet af tapen.)

Afgør dit resultat og den næste handling, der skal tages:

Trin 6

• Brug et nyt 2-lags tape, og sæt det på det første spejl.




• Hæv effekthastigheden til x1,5 og lav 5 pulser for at se, om brændemærket bliver stærkere.
  (Se venligst eksemplerne for at bestemme resultatet af tapen.)




Afgør dit resultat og den næste handling, der skal tages:

Kontakt kundesupport

Følg instruktionerne i linket nedenfor for at rapportere et problem korrekt til din lokale forhandler eller FLUX-support. [Kontakt kundeservice]

*De indsamlede oplysninger, såsom fotos eller videoer, der viser problemet med din maskine i denne artikel, vil være nødvendige at dele med forhandleren eller FLUX Support.
