5-12 Kamerajusteringsproblem

Hvis de faktiske graveringsresultater afviger fra det, der vises i softwarens kameravisning, skal du kontrollere følgende:

1. Fokusplankorrektion

Sørg for, at fokussonden kommer i kontakt med objektets overflade, når den skubbes nedad. Platformhøjden skal justeres, hver gang et nyt materiale placeres på overfladen. Hvis du bruger autofokus-tilbehør, skal du sørge for, at laserhovedet er i den rigtige højde.

2. Objekthøjde

Når du får forhåndsvist på et tykt objekt, kan siden af objektet også blive fanget, hvilket forårsager et rodet billede.

3. Kamerakalibrering

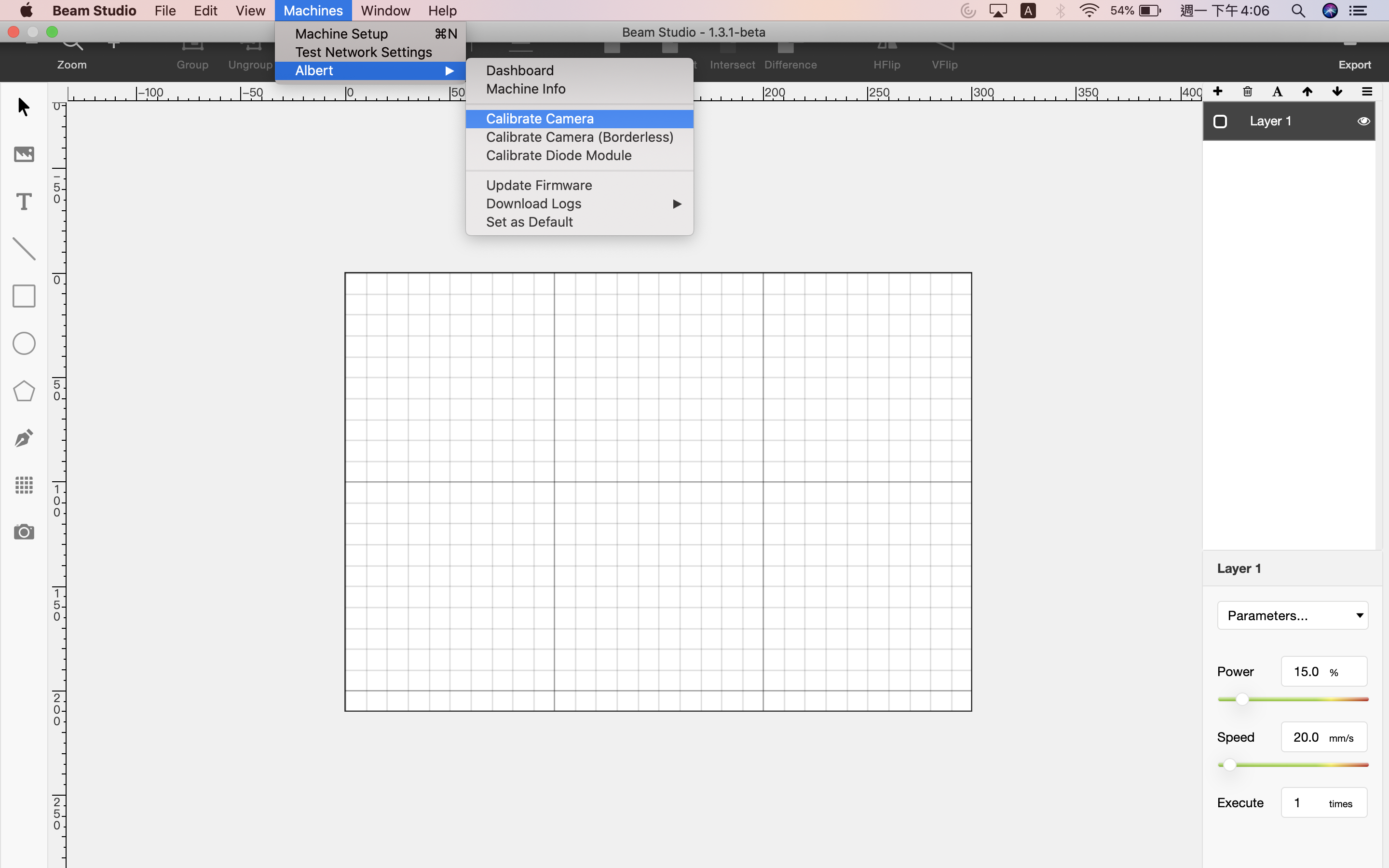

Beam Studio > Menu > Machine > Vælg maskine > Kamerakalibrering

Sørg for at justere fokus, før du starter graveringen.

Kontroller også, at fokussonden bruges korrekt for præcis fokus.

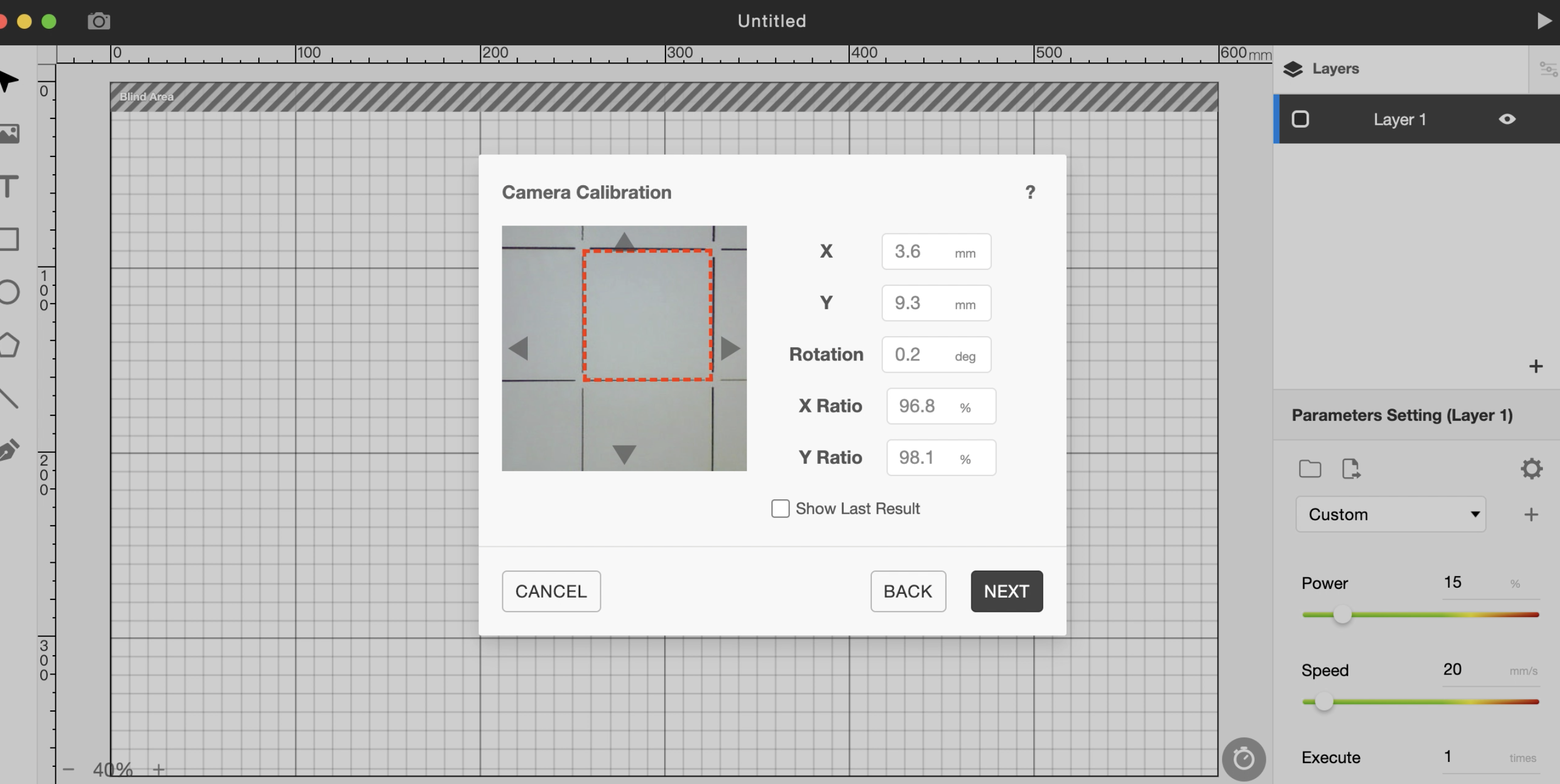

Efter gravering skal følgende billede dukke op på din computer.

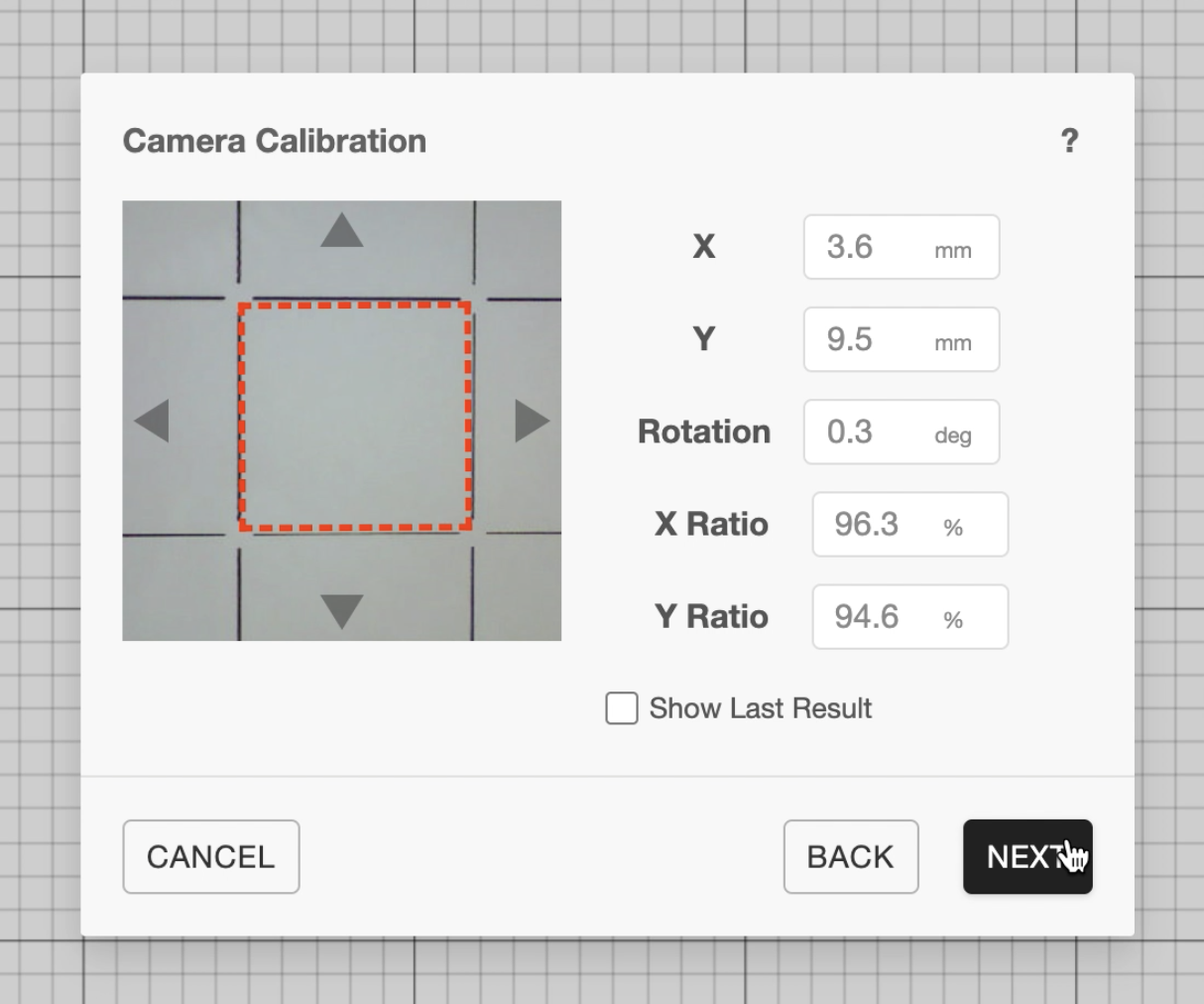

Observér forskydningen af den røde firkant i forhåndsvisningsbilledet. Juster de tilsvarende værdier til højre for at matche den røde firkant med den graverede firkant i forhåndsvisningsbilledet.

Før du klikker på Næste, skal du sørge for, at

1. Graveret firkant er centreret

2. Den røde firkant er korrekt indskrevet i den graverede firkant.

4. Bekræft kalibreringsresultatet (højre billede)

Tegn en firkant ved (X,Y) = (77.5mm, 77.5mm) med en bredde W og højde H på 25mm, og sørg for, at firkanten overlapper med midterfirkanten af gitterlinjerne. Hvis den ikke passer, skal du fokusere papiret igen og genkalibrere kameraet.

5. SVG-parsingproblem

Hvis du stadig oplever forskydning med dit design, mens trin 3 er ok, kan filen være problematisk. Venligst send din fil til FLUX support så vi kan hjælpe dig med at finde ud af, hvordan du løser det.
