Beskrivelse:
På grund af kompleksiteten af årsagen bag #904 er det vigtigt at bemærke, at læsning af denne artikel muligvis ikke giver en øjeblikkelig løsning på dit problem. Ikke desto mindre vil du ved omhyggeligt at følge nedenstående trin indsamle værdifulde oplysninger, der kan hjælpe dine forhandlere eller FLUX Support med mere effektivt at indkredse problemet. Dette vil igen bidrage til at reducere den samlede tid, der kræves til fejlfinding.
Mulige årsager:
- Systemet fejler (Opdater firmwaren igen, nulstil til fabriksindstillinger eller reflash SD-kort).
- Hovedkortet/MB/motherboard fungerer ikke korrekt.
- Endestopkontakten fungerer ikke korrekt.
- Styreskinnen er rustne eller beskadigede.
- X-aksens nivellering er ikke vandret.
- DriverIC fungerer ikke korrekt.
- Stepmotoren fungerer ikke korrekt.
|
Trin 0 - Brug tjeklisten, mens du gennemgår trinnene:
Denne tjekliste vil blive brugt til at registrere alle dine udførte handlinger i denne artikel.
Efter at have udfyldt tjeklisten skal du udskrive den for at gemme den som PDF og sende den til din forhandler eller FLUX Support, hvis det er nødvendigt. Dette vil være nyttige oplysninger for os til at fejlfinde og indsnævre problemet.
Se venligst linket: 5-2-5 #904 Homing mislykkedes Checklist (beamo Series)
Trin 1 - Kontroller, om laserhovedet sidder fysisk fast:
- Sluk for maskinen, og tag strømkablet ud.

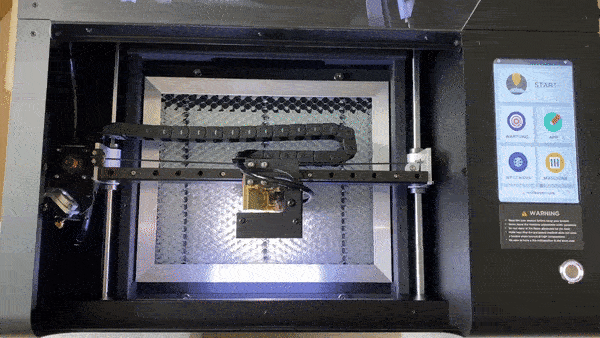

- Flyt manuelt laserhovedet mod alle fire hjørner.
(*En HEXA bruges til at demonstrere opførslen i videoen.)
Bestem dit resultat og den næste handling, der skal udføres:
Trin 1.1 - Smør skinnerne:
- Se venligst instruktionerne i linket nedenfor for at smøre skinnerne.
[4-3-1 Smøring]
- Efter smøring skal du prøve at flytte laserhovedet igen og se, om det kan bevæge sig som i trin 1.
Bestem dit resultat og den næste handling, der skal udføres:
- Ja, det kan flyttes som i videoen i trin 1. >> Problem løst
|
|
Eksempler på fotos eller videoer til rapportering:
|
X-akse skinne:
|
|
Y-akse skinne - Venstre:
|
|
Y-akse skinne - Højre
|
|
Trin 2 - Udeluk muligheden for firmware-problemer:
Nogle gange kan homing-problemet skyldes, at firmwaren er installeret forkert.
Nulstilling af systemet er en enkel og hurtig måde at løse homing-problemet på.
-
Først skal du prøve at nulstille hovedkortets indstillinger.
(Maskine > Hardwareindstillinger > Nulstil hovedkortets indstillinger)
-
Prøv derefter at nulstille til fabriksindstillinger. (Maskine > Nulstil til fabrik)
-
Endelig skal du opdatere til den nyeste firmware og prøve homing igen.
(Maskine > Opdater til den nyeste firmware), eller du kan bruge Beam Studio til at opdatere. (Link)
Bestem dit resultat og den næste handling, der skal udføres:
- Ja, homing er nu udført korrekt efter nulstillingen >> Problem løst
|
Trin 3 - Kontroller din maskines adfærd under homing:
Tænd venligst for maskinen, og tryk på "Vedligehold" for at starte homing, og bestem hvilken adfærd der ligner din maskines, og foretag dig noget i overensstemmelse hermed.
-
Adfærd #1:
Laserhovedet bevæger sig ikke og er ikke låst.
Det kan dog flyttes manuelt, mens panelet viser "Homing".
(*En HEXA bruges til at demonstrere opførslen i videoen.)
|
-
Adfærd #2:
Bevægelsesretningen er modsat, eller hovedet bevæger sig frem og tilbage.
(Den korrekte bevægelse er at gå øverst først og gå til venstre bagefter. Det vil aldrig gå ned eller til højre under homing.)
(*En HEXA bruges til at demonstrere opførslen i videoen.)
|
-
Adfærd #3:
Hovedet når toppen eller det øverste venstre hjørne, men det stopper ikke og laver en skurende lyd.
(*En HEXA bruges til at demonstrere opførslen i videoen.)
|
-
Adfærd #4:
Hovedet laver en skurende lyd, selv om det ikke når toppen eller øverste venstre hjørne.
(*En Beambox Pro bruges til at demonstrere adfærden i videoen.)
|
-
Adfærd #6:
Hovedet ryster et par gange, hvorefter fejlen dukker op, eller det når toppen, og det ryster, hvorefter fejlen dukker op.
(*En HEXA bruges til at demonstrere opførslen i videoen.)
|
-
Adfærd #7:
Hovedet springer tilbage, når det bevæger sig op mod Y-aksen.
(*En beamo bruges til at demonstrere adfærden i videoen.)

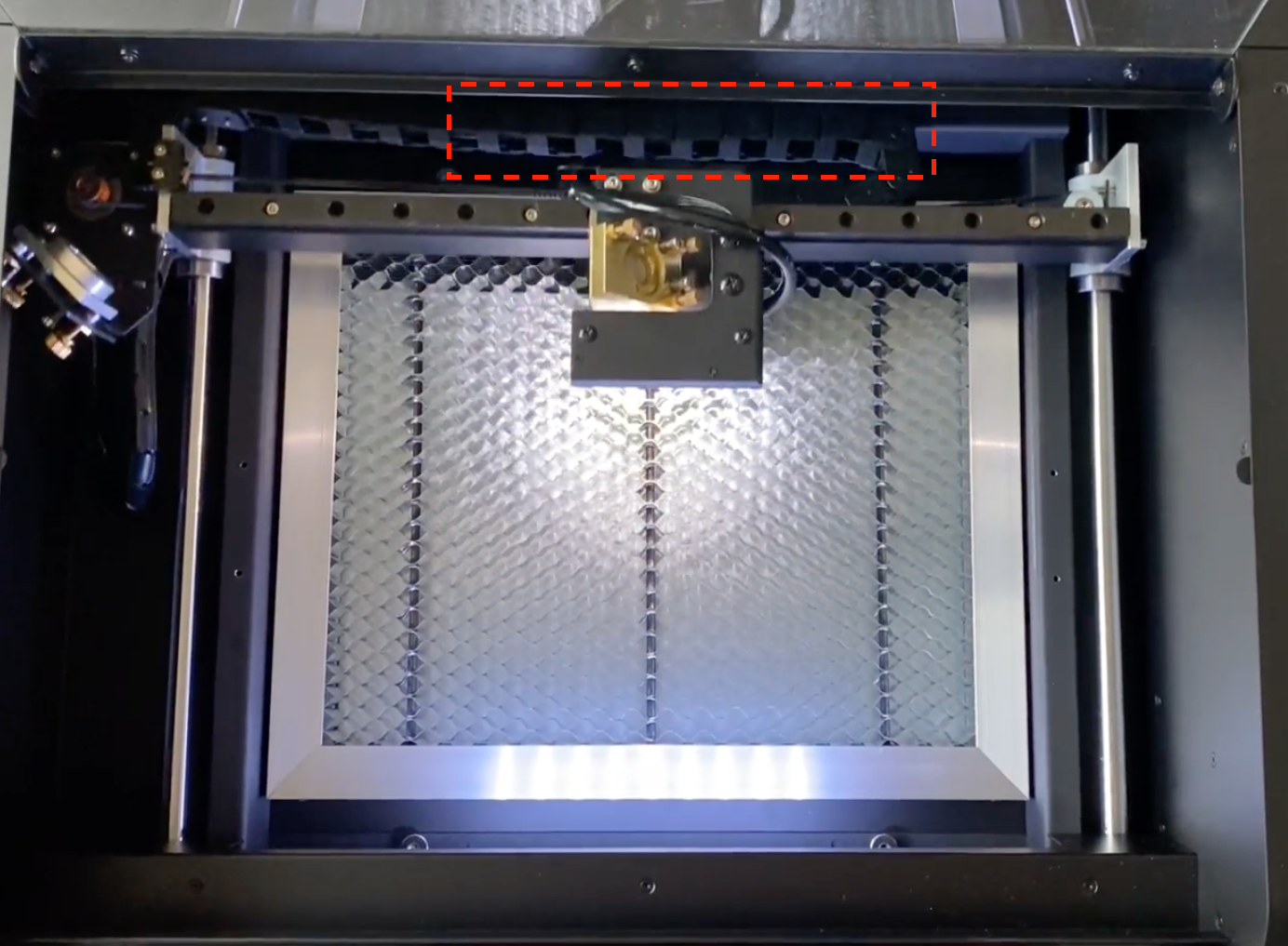

- Dette skyldes højst sandsynligt, at plastkæden rammer maskinens ramme.
Det foreslås at justere kæden manuelt ved at trække den op eller skubbe den ned for at løse problemet.
|
|
Trin 4 - Reflash SD-kort:
Nogle gange, hvis operativsystemet på SD-kortet er beskadiget, vil homing-problemet ikke blive løst ved at nulstille og opdatere firmwaren. Det skal skrives helt om ved at reflashe SD-kortet.
Bestem dit resultat og den næste handling, der skal udføres:
- Ja, homing er nu udført korrekt efter reflash >> Problem løst.
|
Trin 5 - Udskift DriverIC:
DriverIC er en komponent på hovedkortet/motherboard, og den bruges til at drive motoren for at få laserhovedet til at bevæge sig i forskellige retninger. I dette trin skal vi teste, om homingproblemet skyldes DriverIC.
- Sluk for maskinen.
- Åbn frontdækslet for at finde hovedkortet. Se venligst article hvor det er beskrevet, hvordan man åbner dækslet.
- Frakobl DriverIC for X-aksen. Se venligst diagram.
(Sørg for at huske, hvilken IC der oprindeligt var til hvilken akse)
- Frakobl DriverIC for Y-aksen. Se venligst diagram.
- Byt begge DriverIC'er, og sørg for, at retningen er den samme som i diagrammet.
- Tænd for maskinen, og prøv homing igen.
Demonstration:
(Denne video viser, hvordan man bytter IC'erne for X-aksen og Y-aksen.)
Bestem dit resultat og den næste handling, der skal udføres:
-
Homing fungerer nu korrekt >> Problem løst
- Mulig årsag: Forkert tilslutning
|
Trin 6 - Kontrollér endestop:
En endestop bruges til at stoppe laserhovedet, når det når enden.
Homing-problemer kan skyldes, at endestoppet er defekt, hvilket vil resultere i, at laserhovedet ikke stopper eller stopper for tidligt.

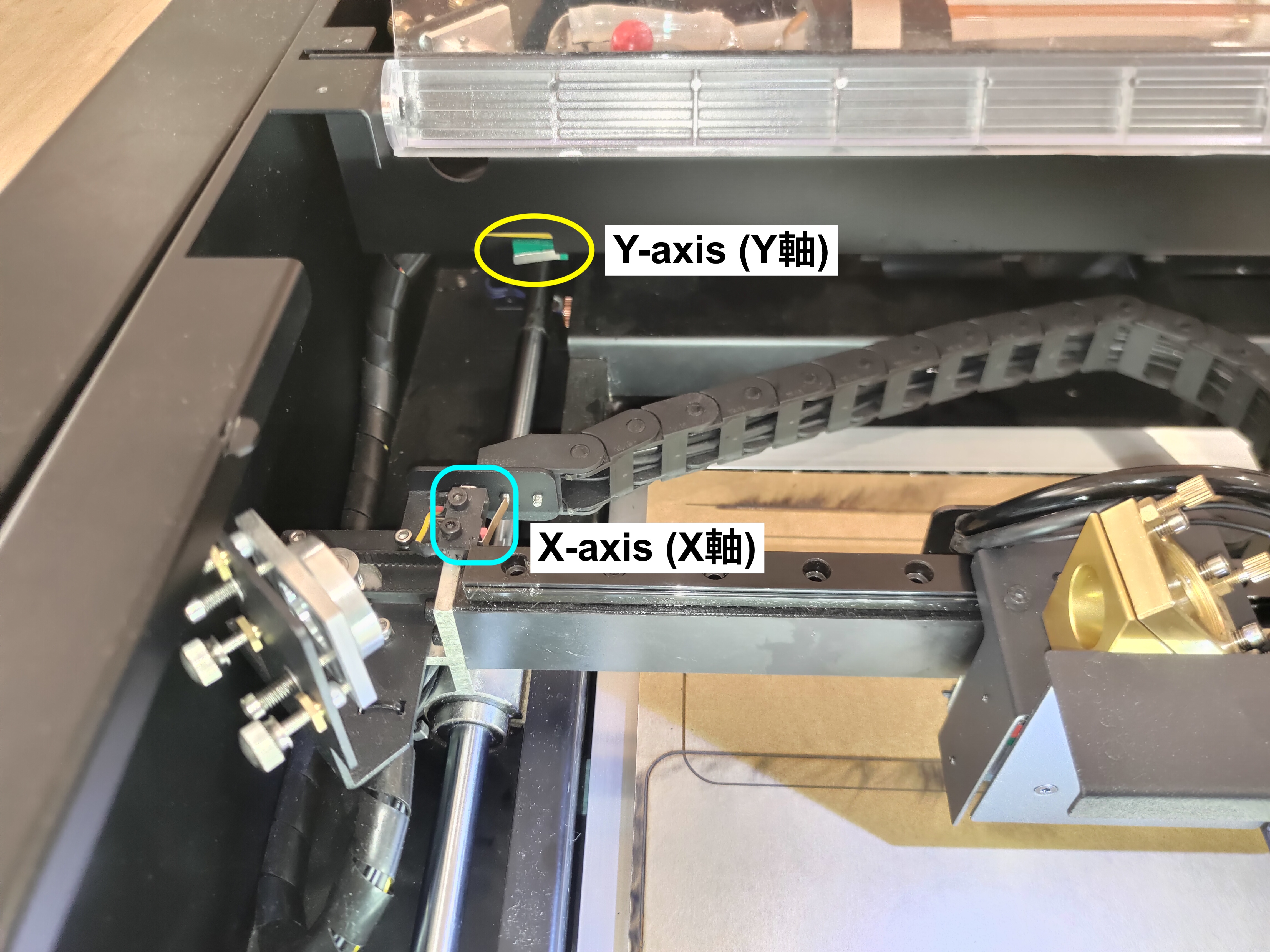

- Placeringen af endestop for beamo:
- Se venligst videoen nedenfor for at kontrollere, om dine endestop-ikoner reagerer korrekt, når de trykkes. (Trykket = ikonet lukker / Ikke trykket = ikonet åbner)
(*En HEXA bruges til demonstration i videoen.)
Bestem dit resultat og den næste handling, der skal udføres:
Trin 7 - Kontrollér X-aksens niveau:
- Se linket nedenfor for at se, hvordan man tester og justerer X-aksens niveau.
Sørg for, at remskiven/hjulet ikke er løst med henvisning til slutningen af videoen.
[5-29 Justering af X-aksens niveau]
Bestem dit resultat og den næste handling, der skal udføres:
- Maskinen kan nu home efter justeringen >> Problem løst
(Mulig årsag: X-aksen var forkert placeret.)
|
Trin 8 - Tilføjelse af skum for at udløse Y-aksen endestop:

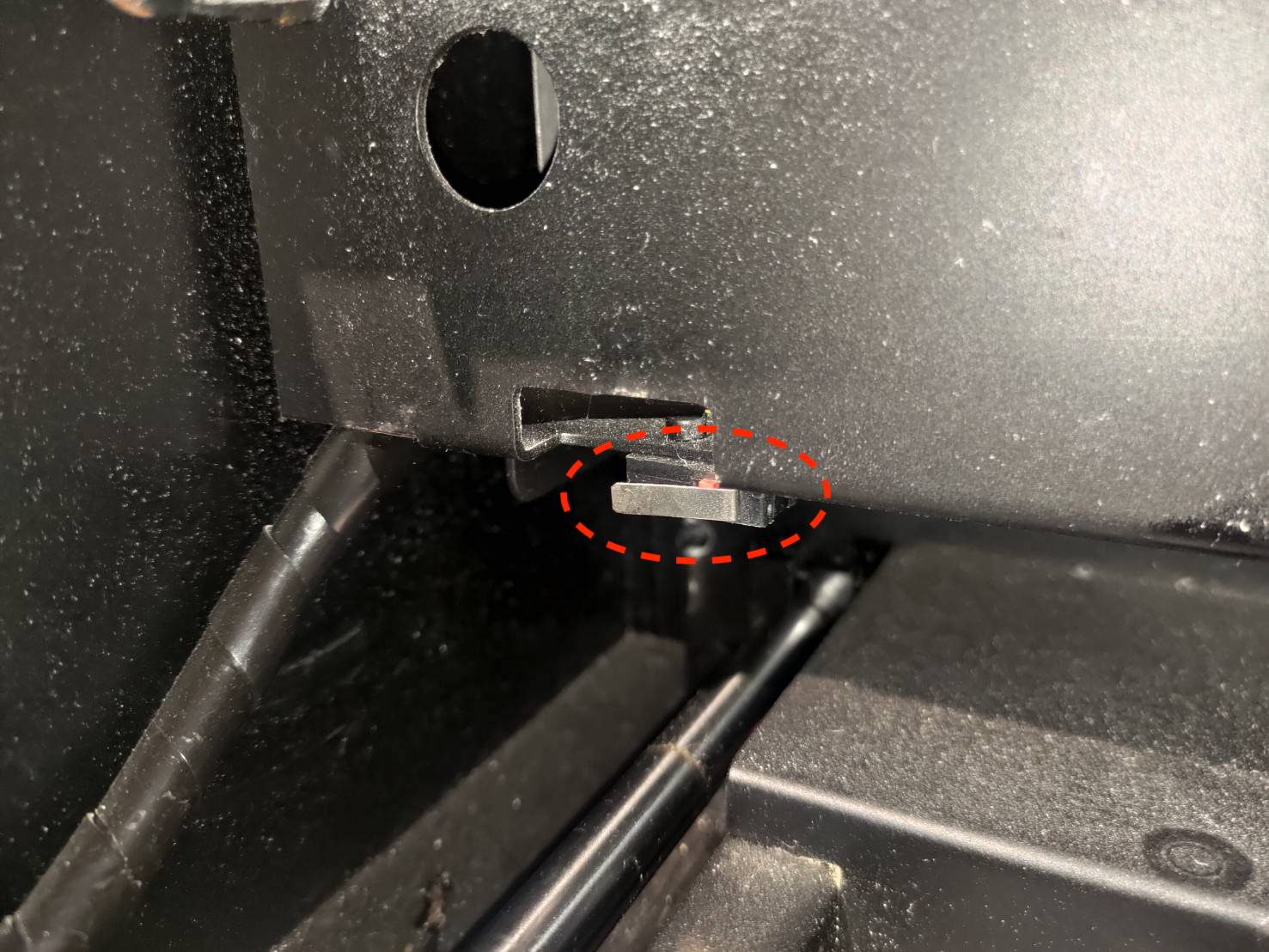

- Endestoppens udløsende metal, som er markeret med rødt, kan blive løs over tid, og det vil påvirke endestoppens følsomhed til at blive udløst. Dette sker normalt med en Y-akse endestop.

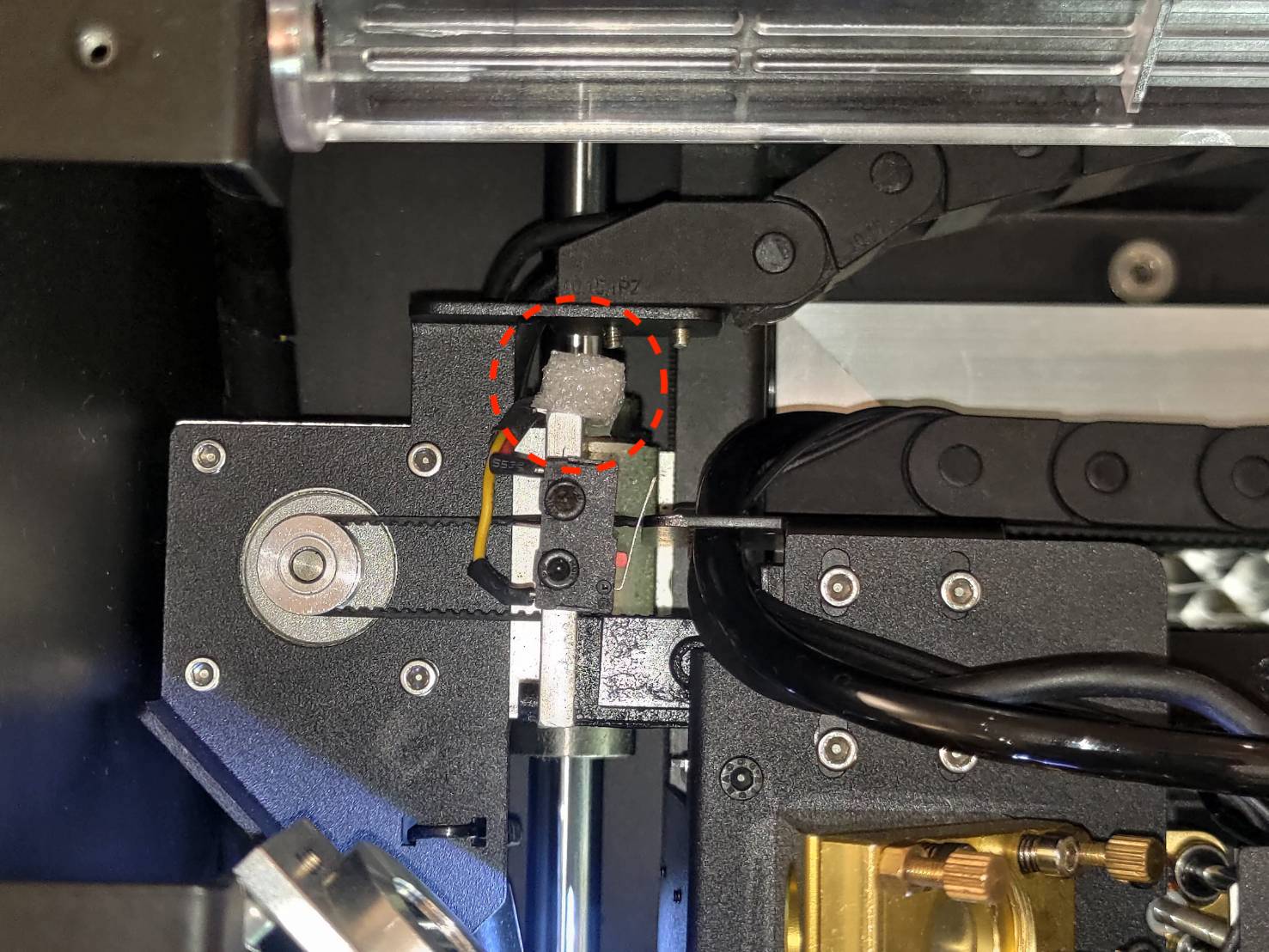

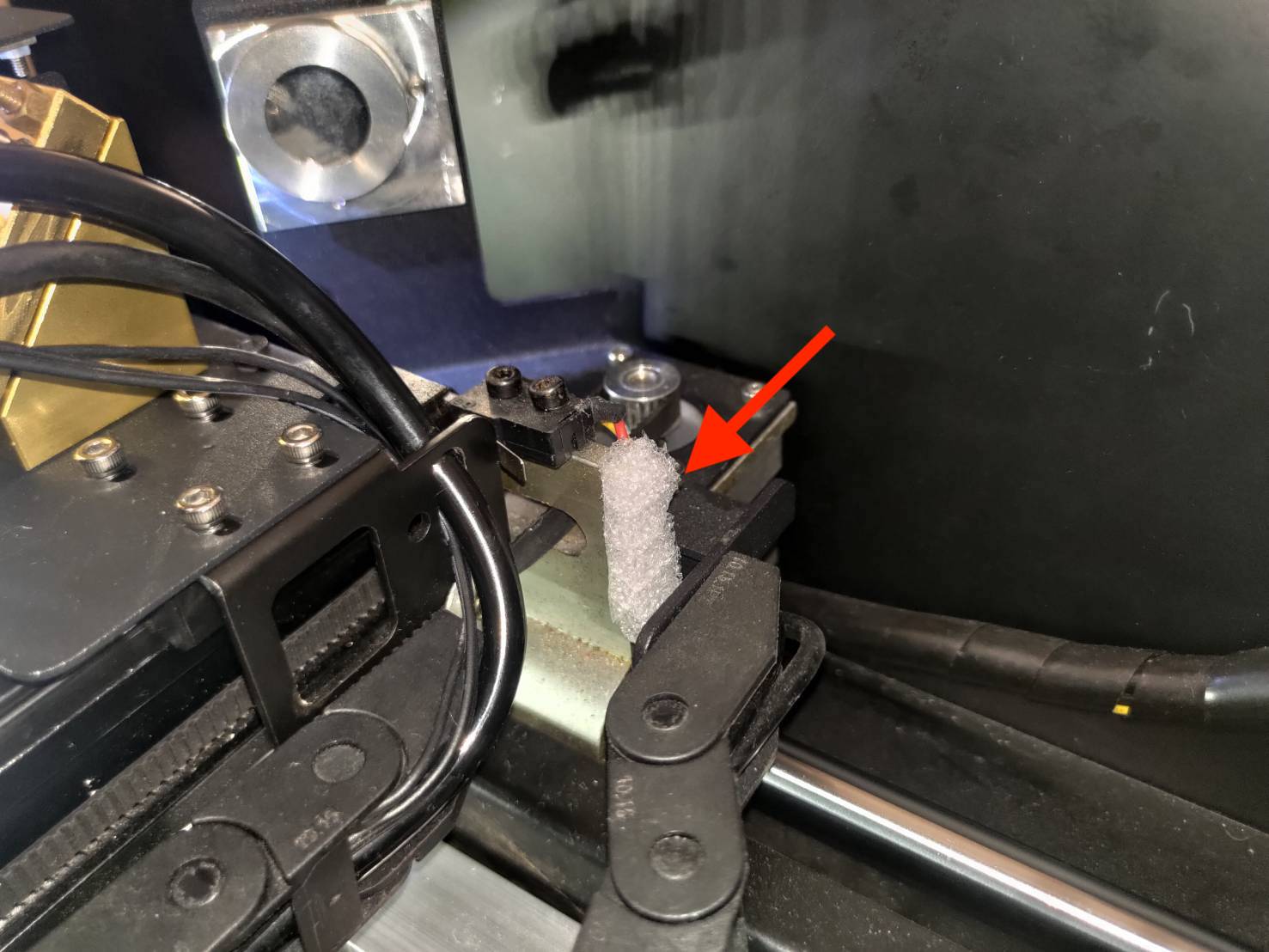

- Her er en hurtig løsning. Tilføj venligst et stykke skum til X-aksens motor, som vist på billederne nedenfor.

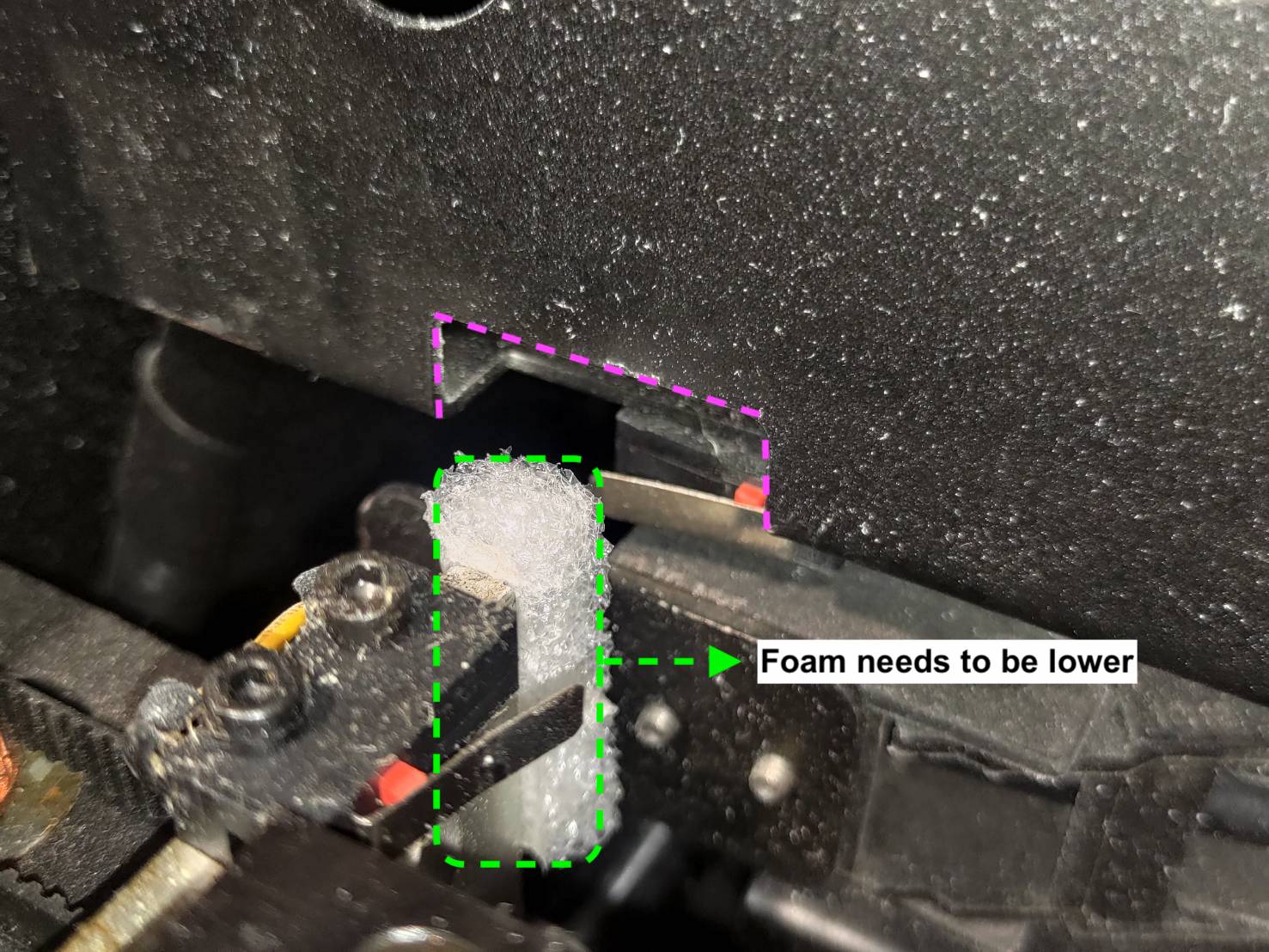

- Sørg for, at skummet er lavere end rammen. Ellers kan det blokere vejen til at nå endestoppet.
Bestem dit resultat og den næste handling, der skal udføres:
- Maskinen kan nu home efter tilføjelse af skummet >> Problem løst
|
Trin 9 - Rapportér til den lokale forhandler eller FLUX Support:
- Følg venligst instruktionerne i linket nedenfor for at rapportere et problem korrekt til din lokale forhandler eller FLUX support. [Kontakt kundeservice]
- Sørg for, at du har gennemført tjeklisten og gemt den som en PDF-fil, så du kan dele dine foretagne handlinger.
*De indsamlede oplysninger såsom fotos eller videoer, der viser problemet med din maskine i denne artikel, vil være nødvendige at dele med forhandleren eller FLUX Support.
Nøgleord: Homing problemer / Ikke i stand til at home
