Beskrivelse:
Årsagen til Z-akseproblemet kan være kompleks. Forskellige symptomer relaterer til det, såsom at Auto-focus-funktionen fejler, platformen slet ikke vil bevæge sig, platformen ikke kan hjemsendes eller nå toppen osv. Se venligst følgende trin for at fejlfinde Z-akseproblemet.
Mulige årsager
|
Trin A1
Nulstil maskinen til fabriksindstillingerne, og se, om problemet kan løses.
Se linket, 5-30 Nulstil til fabrik.
Bestem testresultatet og den næste handling, der skal udføres.
|
|
Trin A2
Fjern honeycomb og beslaget.

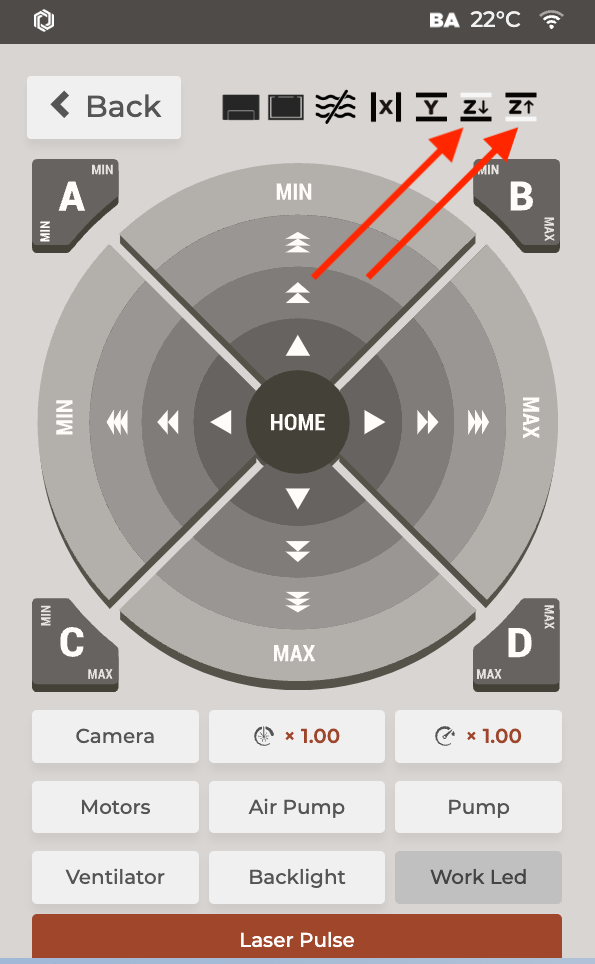

Gå til "Vedligehold" på panelet, og tryk på både Z-aksens endestopkontakter for at se ikonet ændre sig.
Opfører top- og bund-Z-akseikonerne sig normalt på panelet?
Bestem testresultatet og den næste handling, der skal udføres.
|
|
Trin A3
Frakobl kablet til Z-aksens endestop og kontroller ikonerne direkte.
(Normalt, hvis kablet er frakoblet, skal ikonet forblive lukket.)
Bestem testresultatet og den næste handling, der skal udføres.
|
|
Trin A3.1

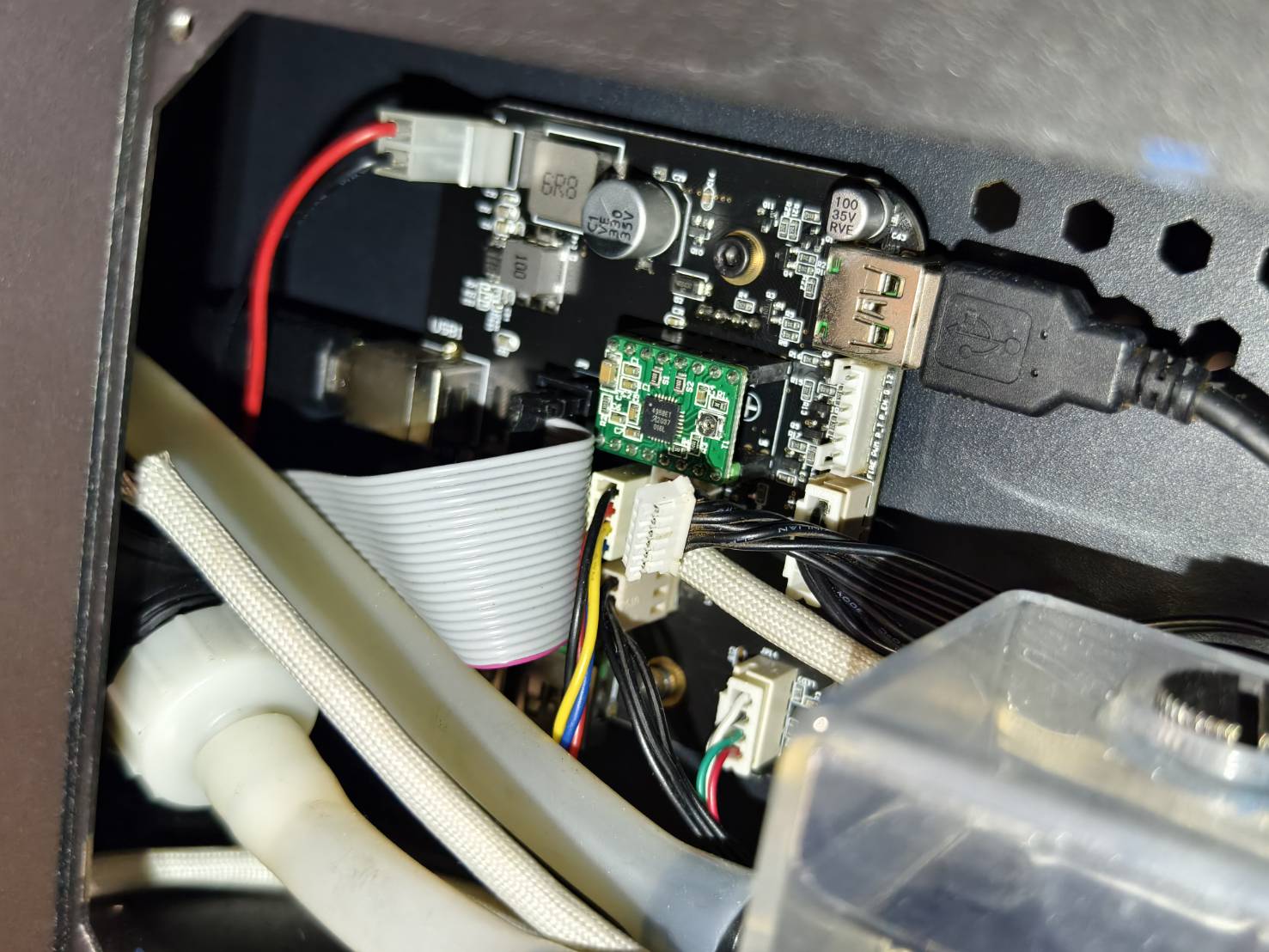

Frakobl fladkablet til Z-aksens endestop på hovedkortet og kontroller ikonet på panelet. Er ikonerne begge lukkede?
- Sluk for maskinen.

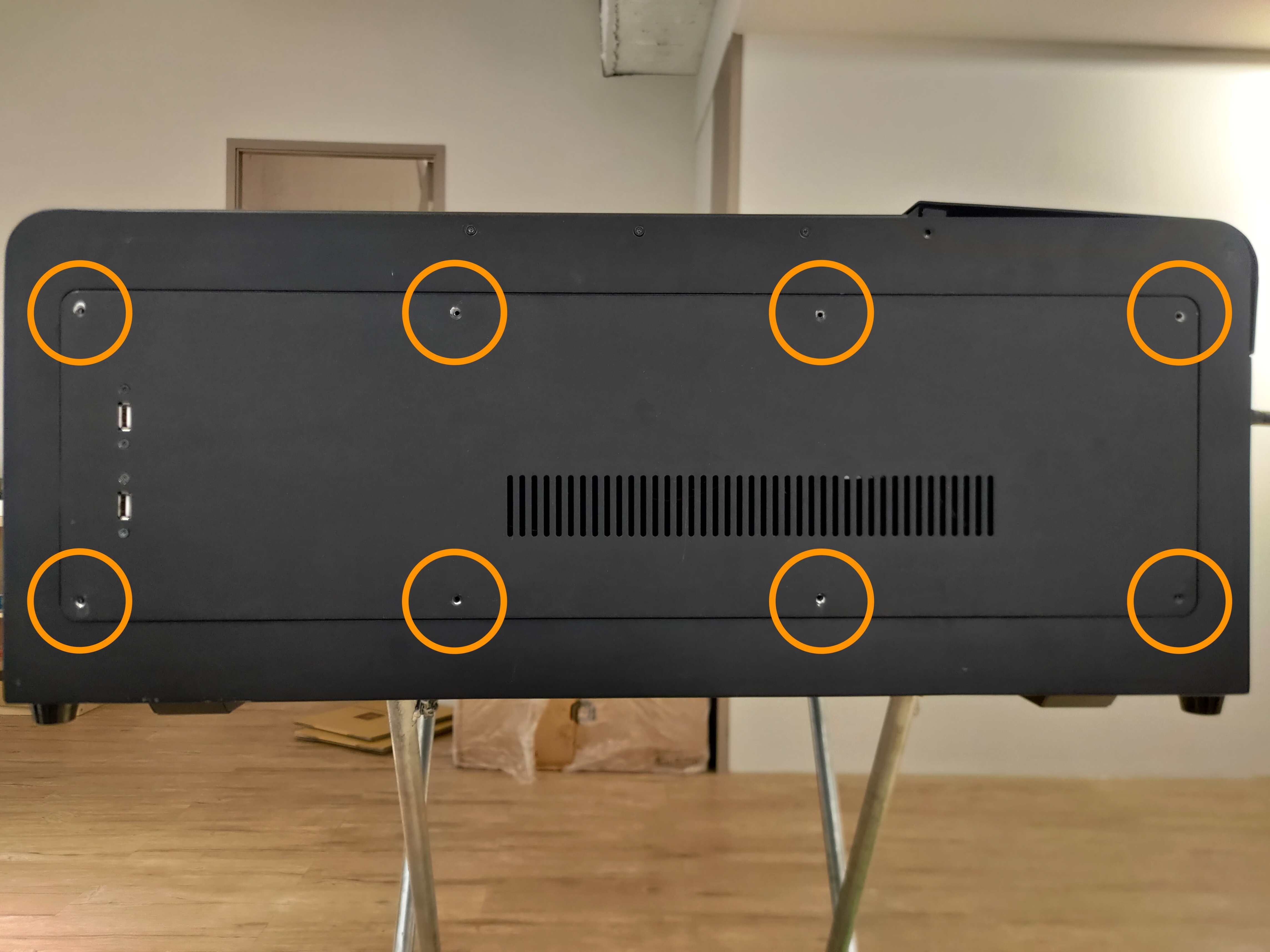

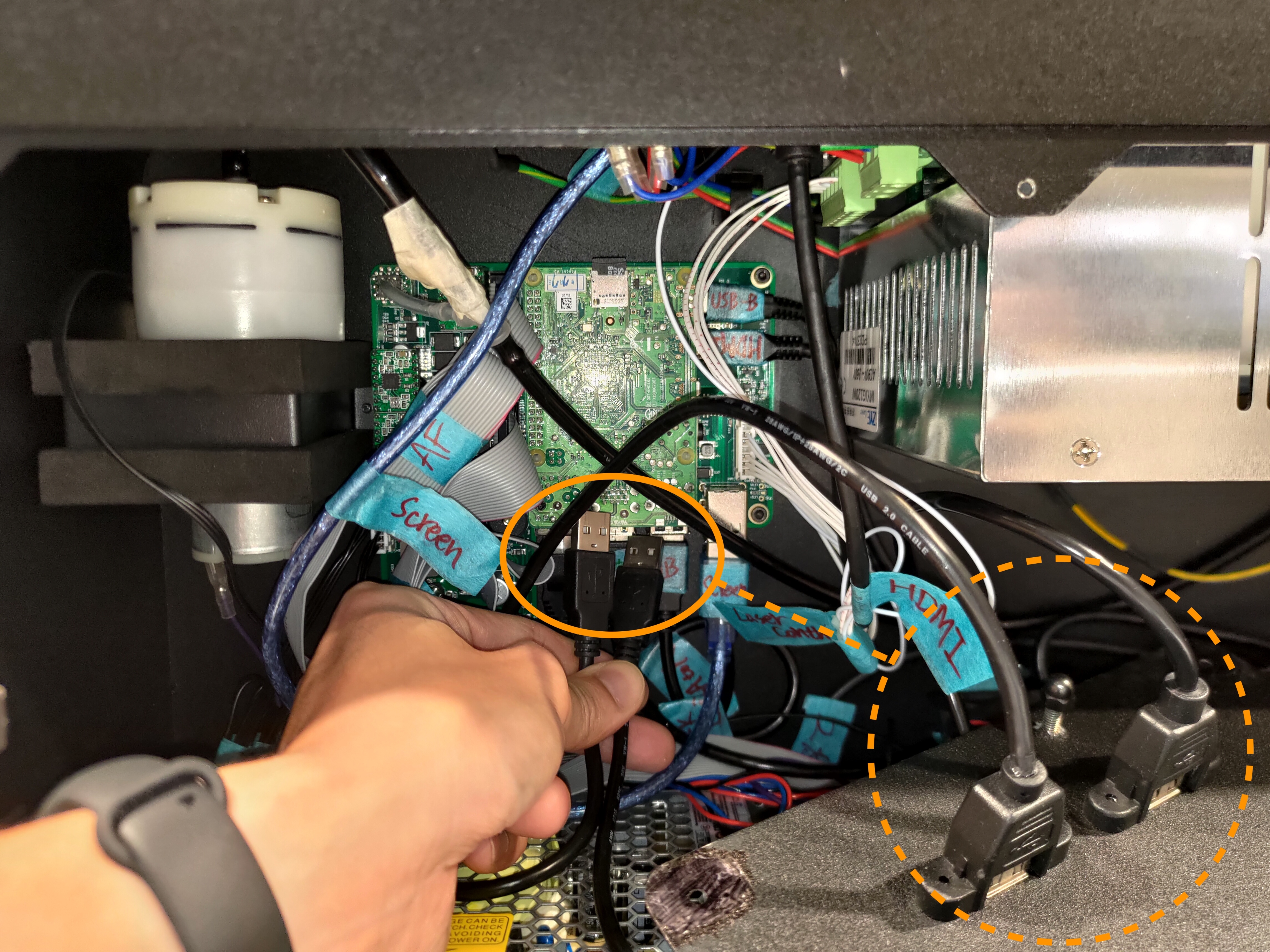

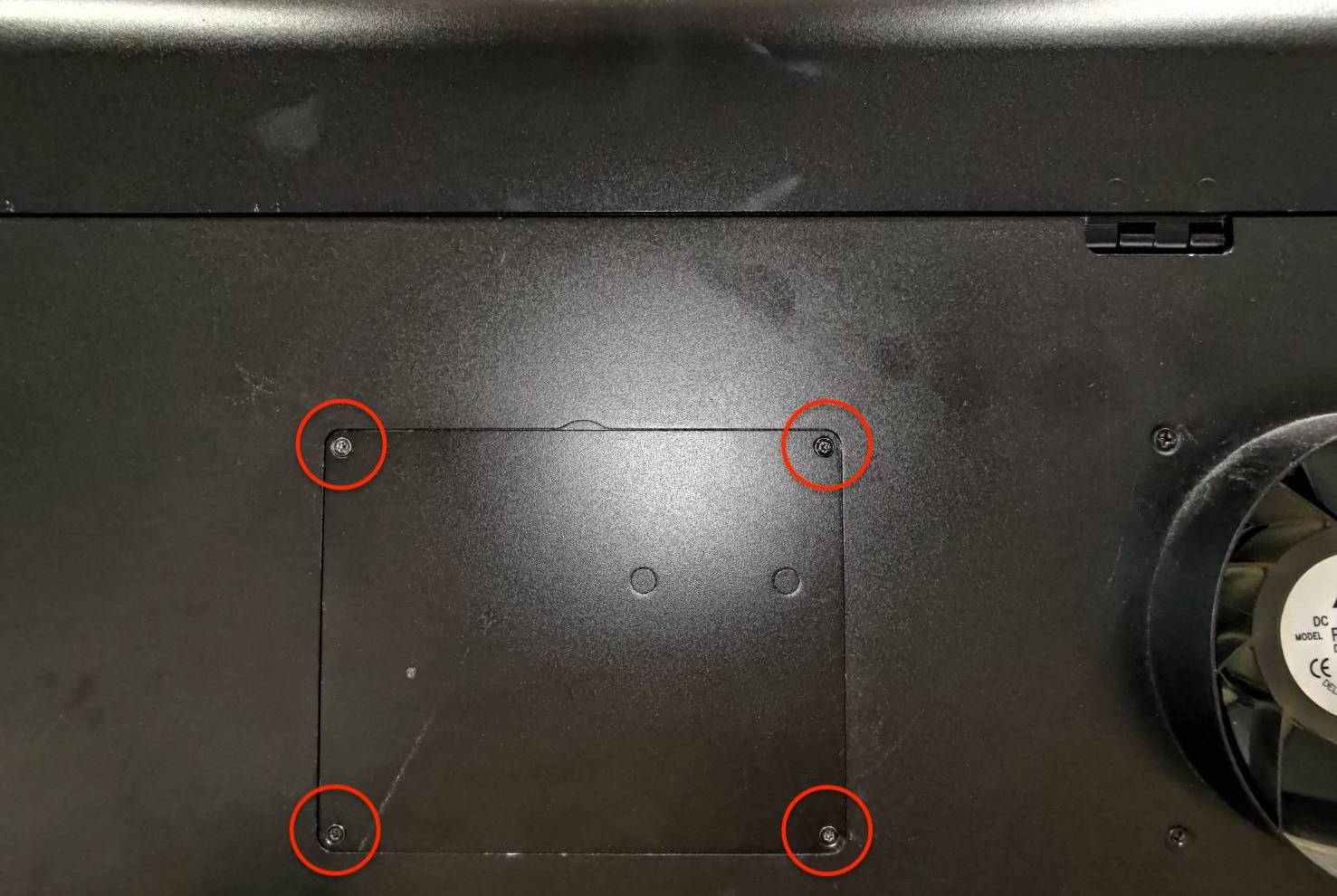

Fjern sidedækslet ved at skrue disse T8-skruer ud og frakoble de to USB-forlængere.
(Se diagrammet hvis dit PCB-kort ikke er det samme som på billedet.)
- Frakobl fladkablet til Z-aksens endestop.
(Se diagrammet hvis dit PCB-kort ikke er det samme som på billedet.)
- Tænd for maskinen og kontroller ikonerne. Er ikonerne begge lukkede?
Bestem testresultatet og den næste handling, der skal udføres.
|
|
Trin A4
Tilslut kablet til Z-aksens endestop igen.
Gå til "Vedligehold" på panelet, og tryk på både Z-aksens endestopkontakter for at se ikonet ændre sig.
Opfører top- og bund-Z-akseikonerne sig normalt på panelet?
Bestem testresultatet og den næste handling, der skal udføres.
|
|
Trin A5
Brug et multimeter til at kontrollere, om Z-aksens øverste og nederste endestop fungerer korrekt.
(Spring dette trin over og kontakt kundesupport direkte, hvis et multimeter ikke er tilgængeligt)
5-30 HEXA - X, Y, Z-akse endestop test med multimeter
Bestem testresultatet og den næste handling, der skal udføres.
|
|
Trin B1

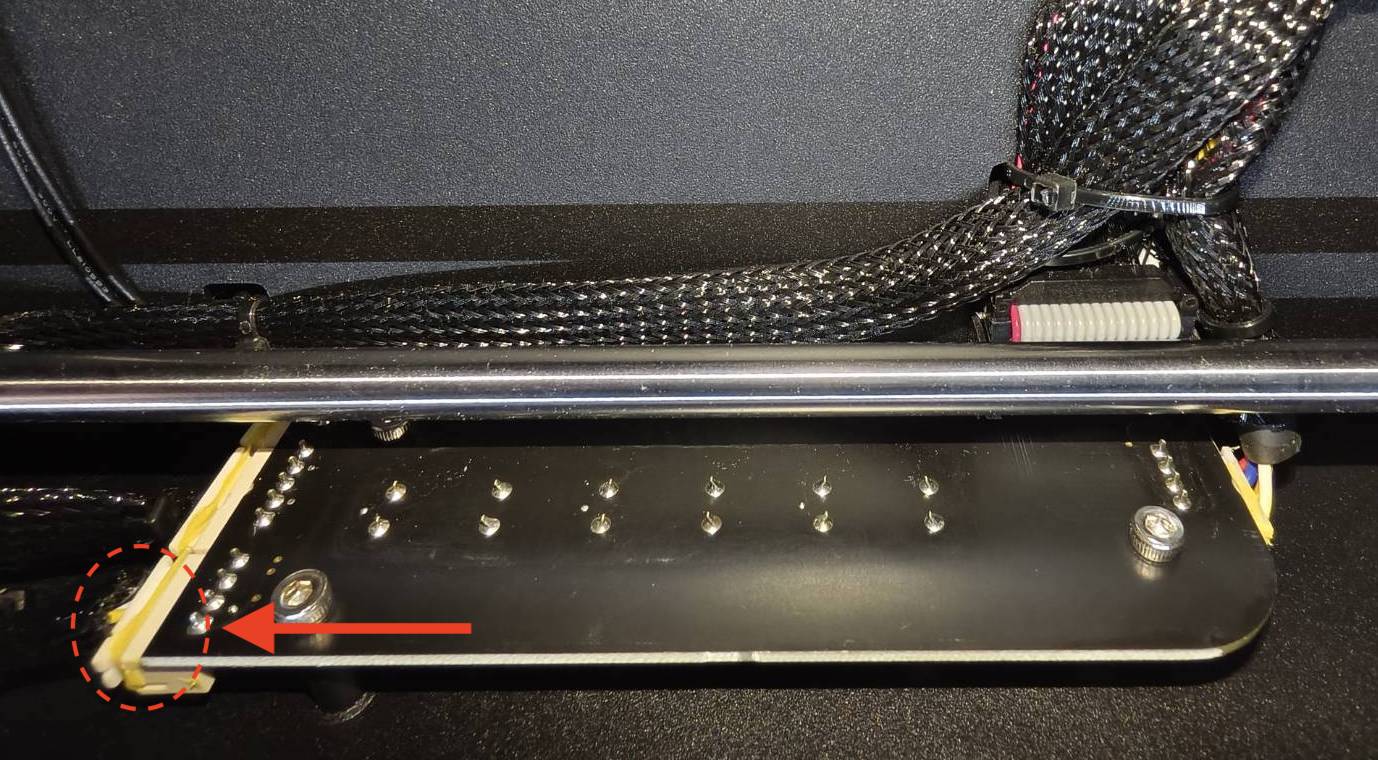

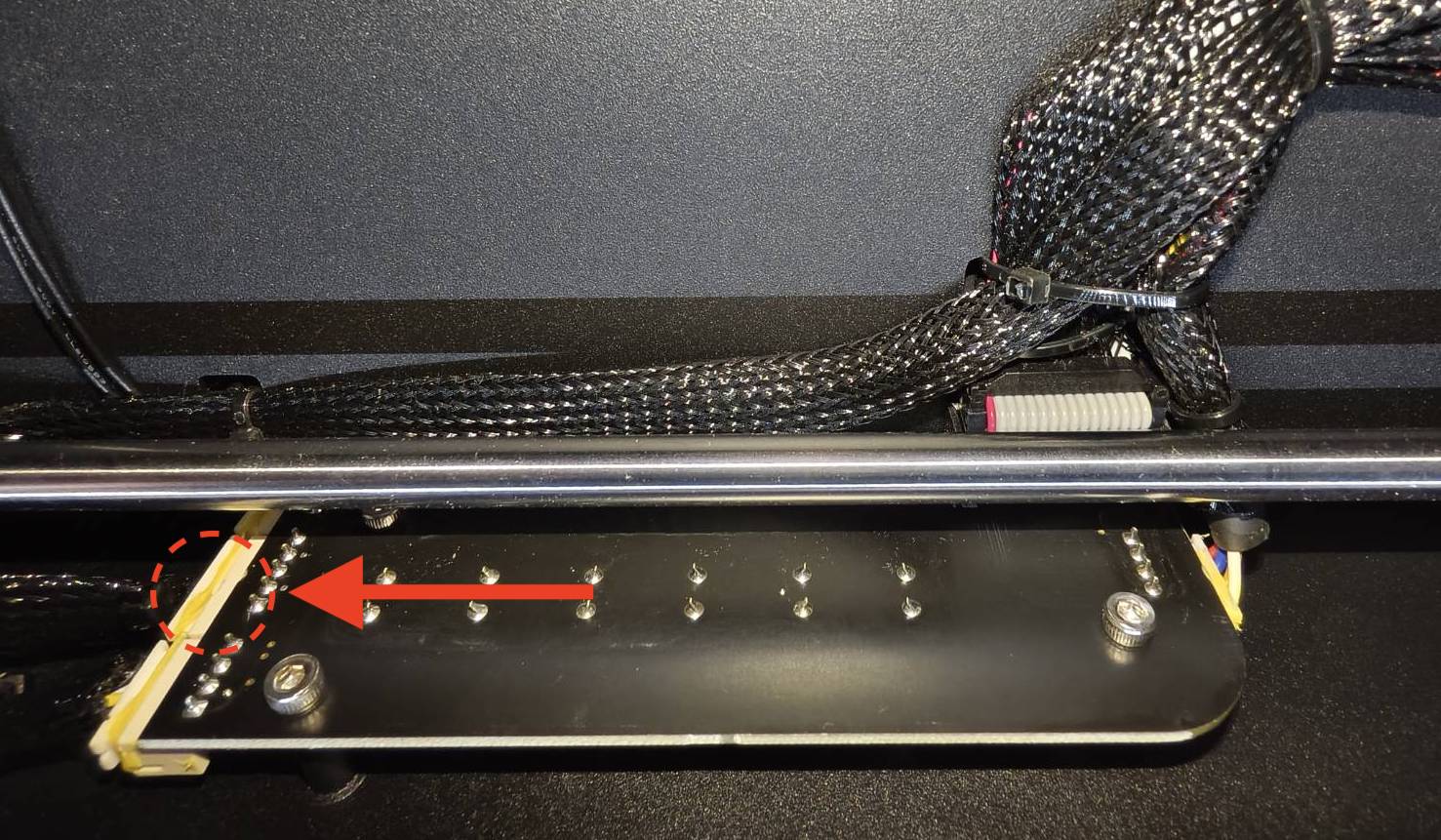

Kontroller, om både øverste og nederste Z-akse endestop kan udløses af platformen.
Sænk og hæv sengen til toppen for at se, om Z-aksens endestop kan udløses.
| Godt eksempel - Udløst |
| Dårligt eksempel - Ikke udløst |
Bestem testresultatet og den næste handling, der skal udføres.
|
|
|
|
Trin B2
Prøv at smøre de 4 føringsskruer, og se om platformen kan bevæges.
Se venligst artiklen. 4-3 Smøring
Bestem testresultatet og den næste handling, der skal udføres.
|
|
Trin B2.1

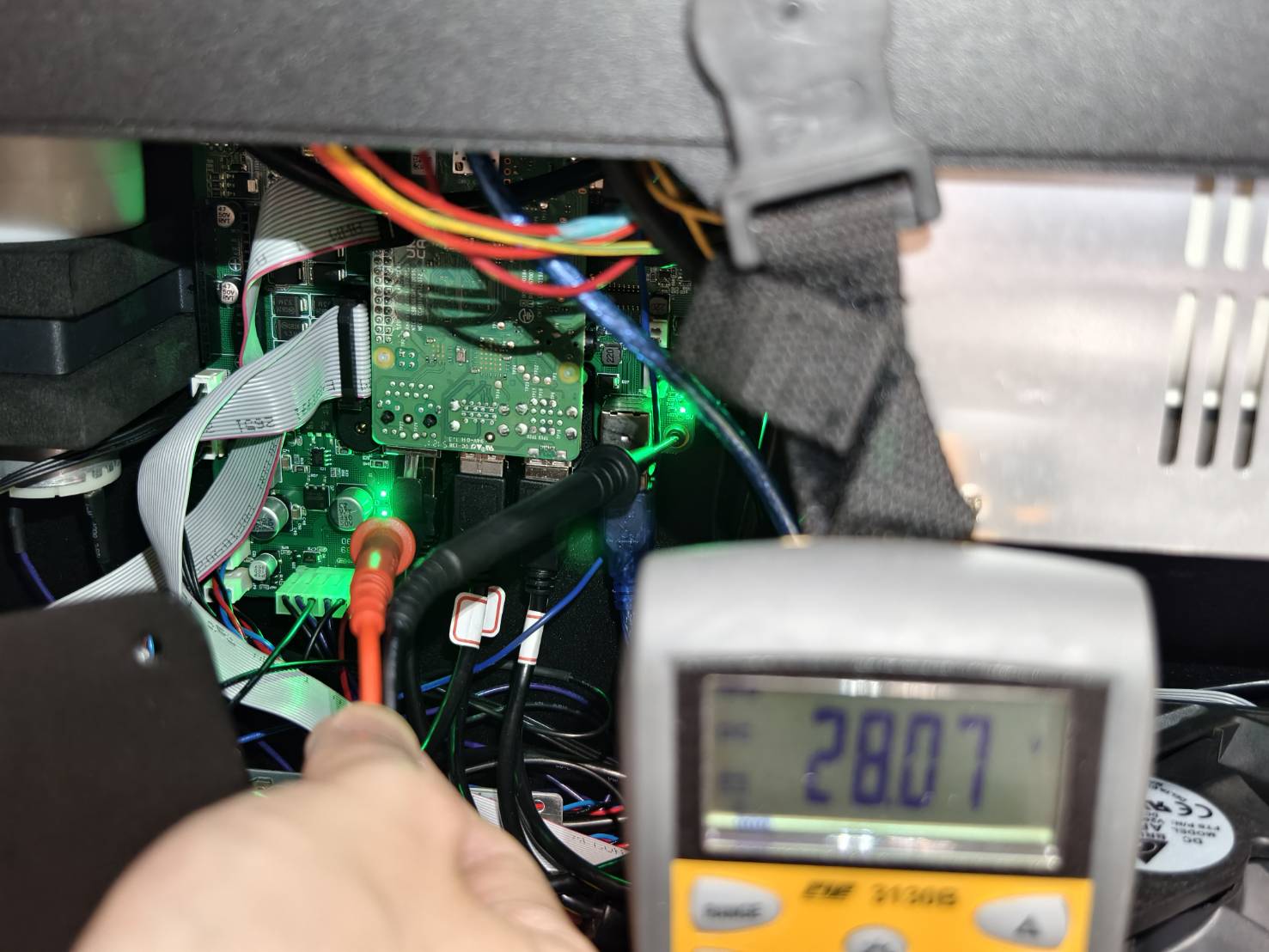

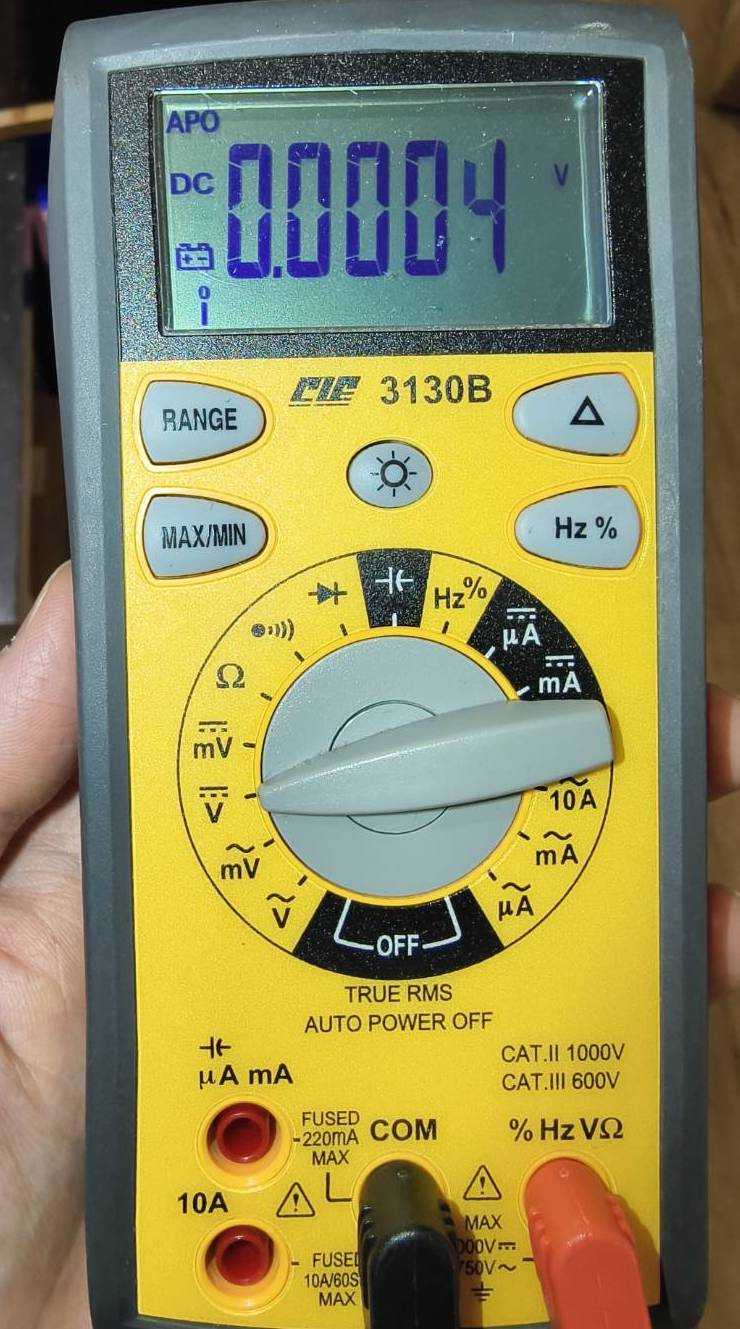

Brug et multimeter til at måle spændingen på hovedkortet. Spændingen skal være omkring 28V.
(Hvis der ikke er et multimeter til rådighed, skal du springe dette trin over og gå til Trin B3.)
- Sluk for maskinen.
Fjern sidedækslet ved at skrue disse T8-skruer ud og frakoble de to USB-forlængere.
(Se diagrammet hvis dit PCB-kort ikke er det samme som på billedet.)
- Sæt multimeteret til DC-måletilstand.

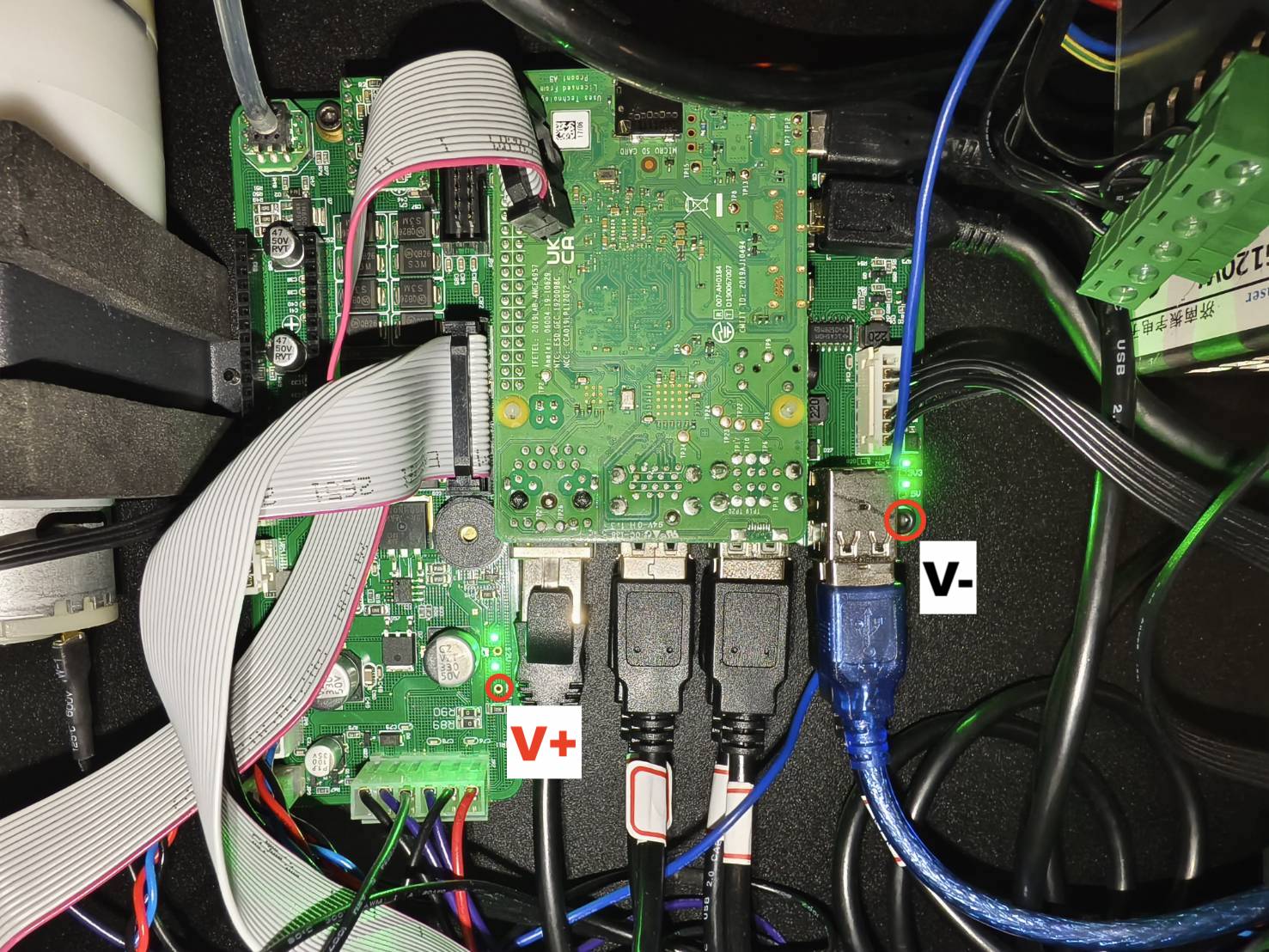

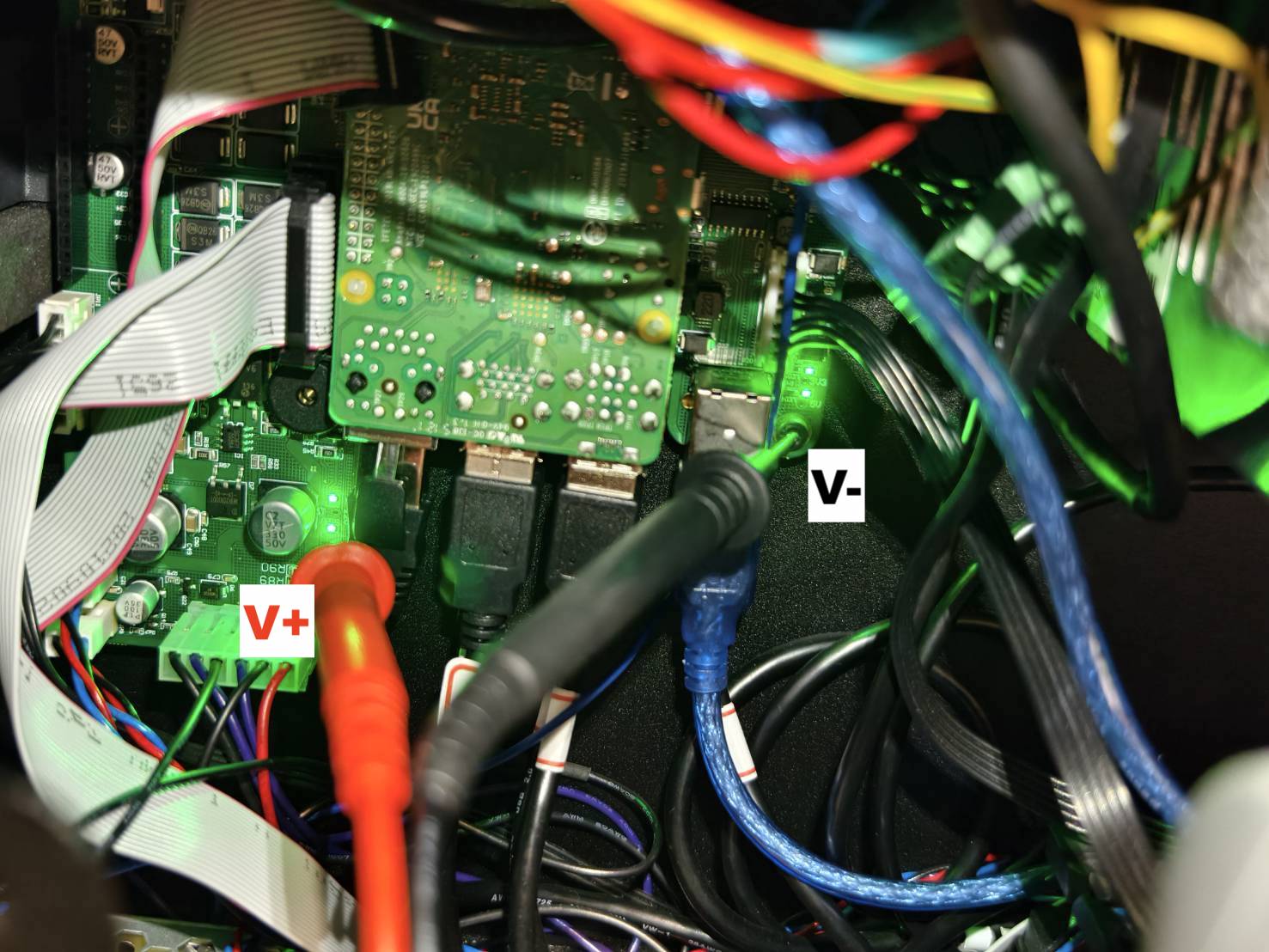

- Find målepunkterne.

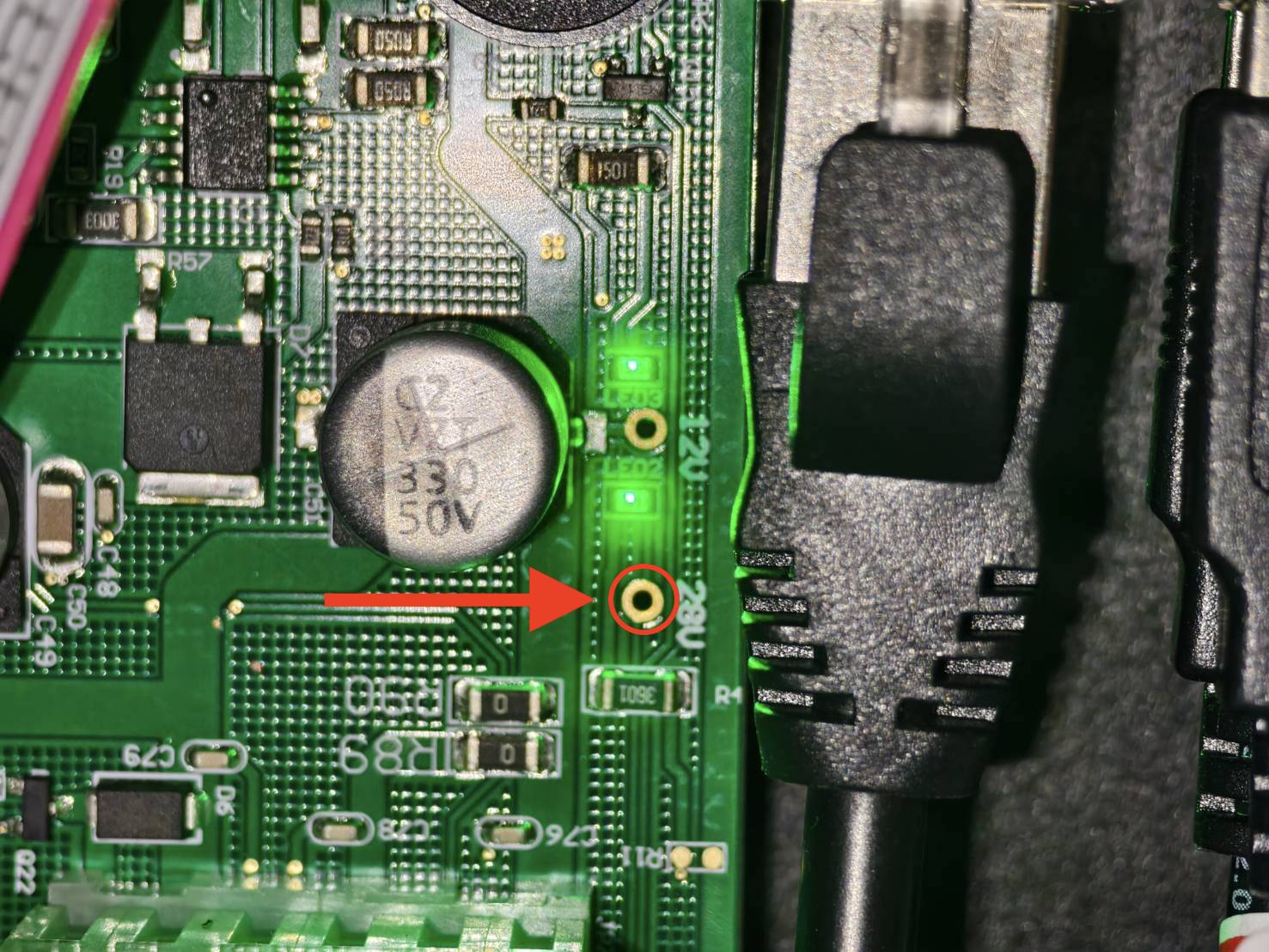

V+ proben vil kontakte det lille bronzehul tæt på det nederste venstre grønne
V- proben vil kontakte den nederste højre sekskantskrue i sort.
Bestem testresultatet og den næste handling, der skal udføres.
|
|
Trin B3
Frakobl og tilslut følgende kabler igen. Prøv derefter at sænke og hæve platformen.

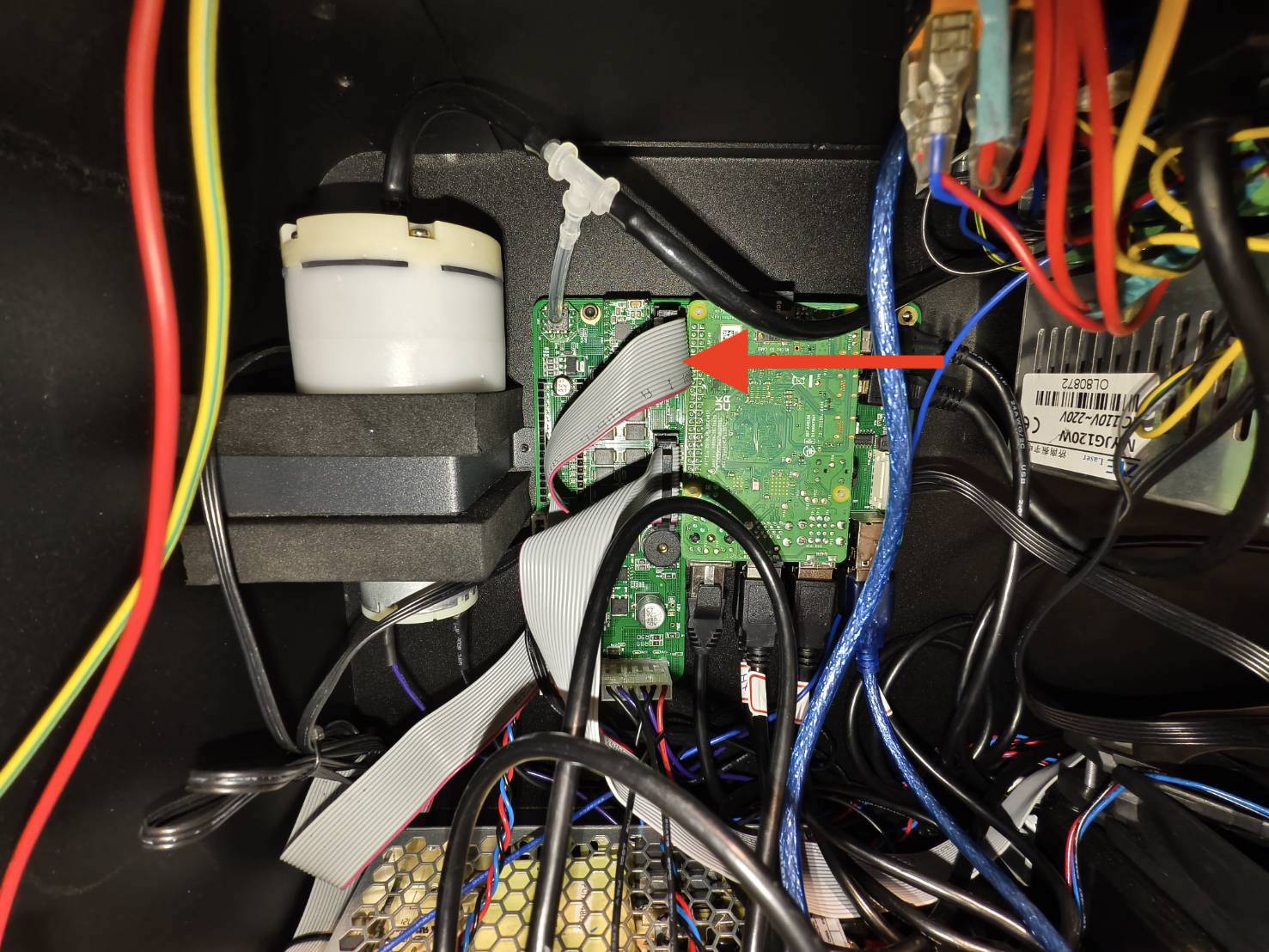

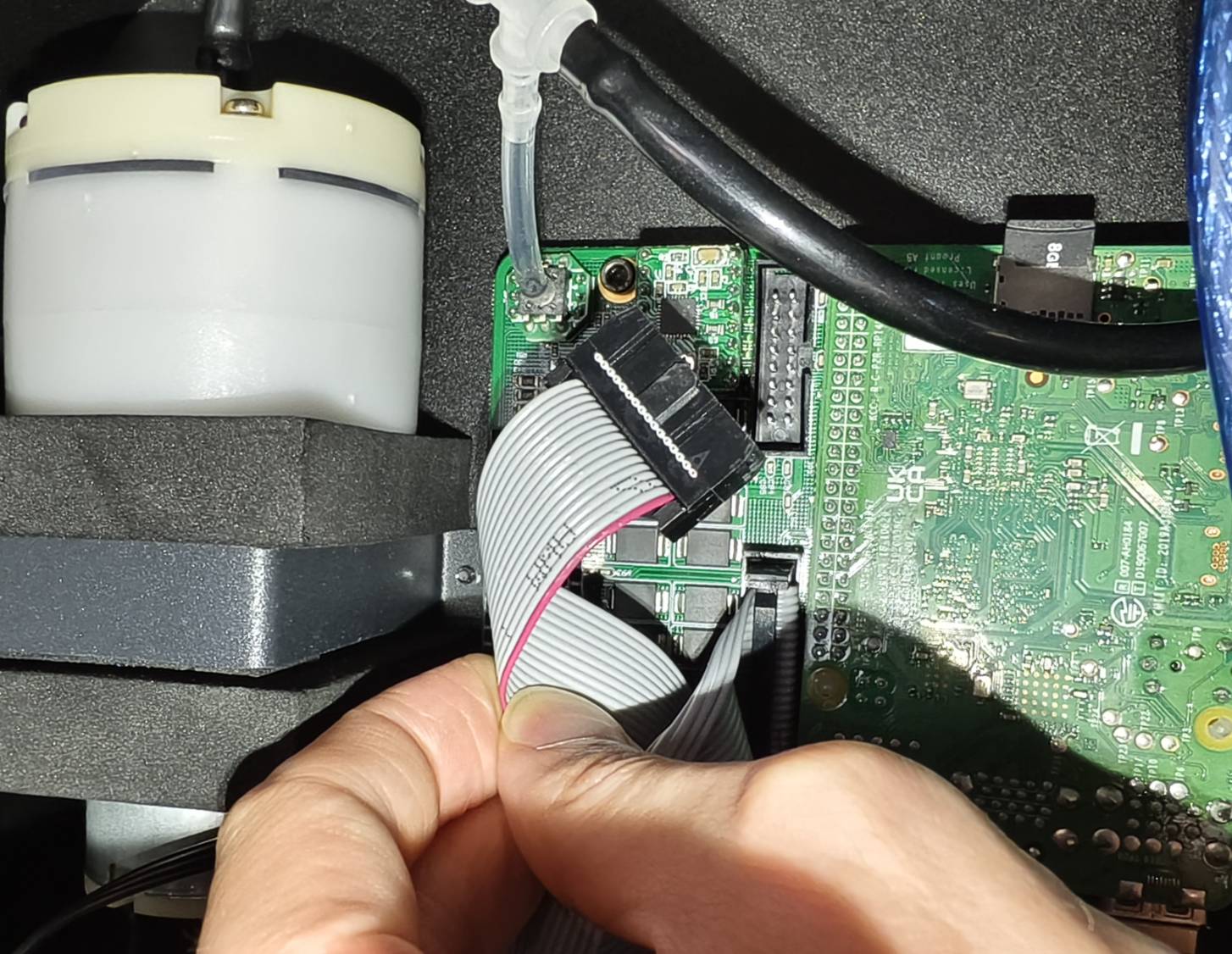

- Det flade båndkabel på hovedkortet.
(Se diagrammet hvis dit PCB-kort ikke er det samme som på billedet.)
- Z-aksemotorkablet på AF-knapkortet.
Bestem testresultatet og den næste handling, der skal udføres.
|
|
|
Trin C1
Kontroller om proben sidder fast ved at slukke og tænde for maskinen.
Genstart maskinen, og auto-fokus proben skal automatisk poppe ud to gange.
Bestem testresultatet og den næste handling, der skal udføres.
|
|
|
Trin C1.1

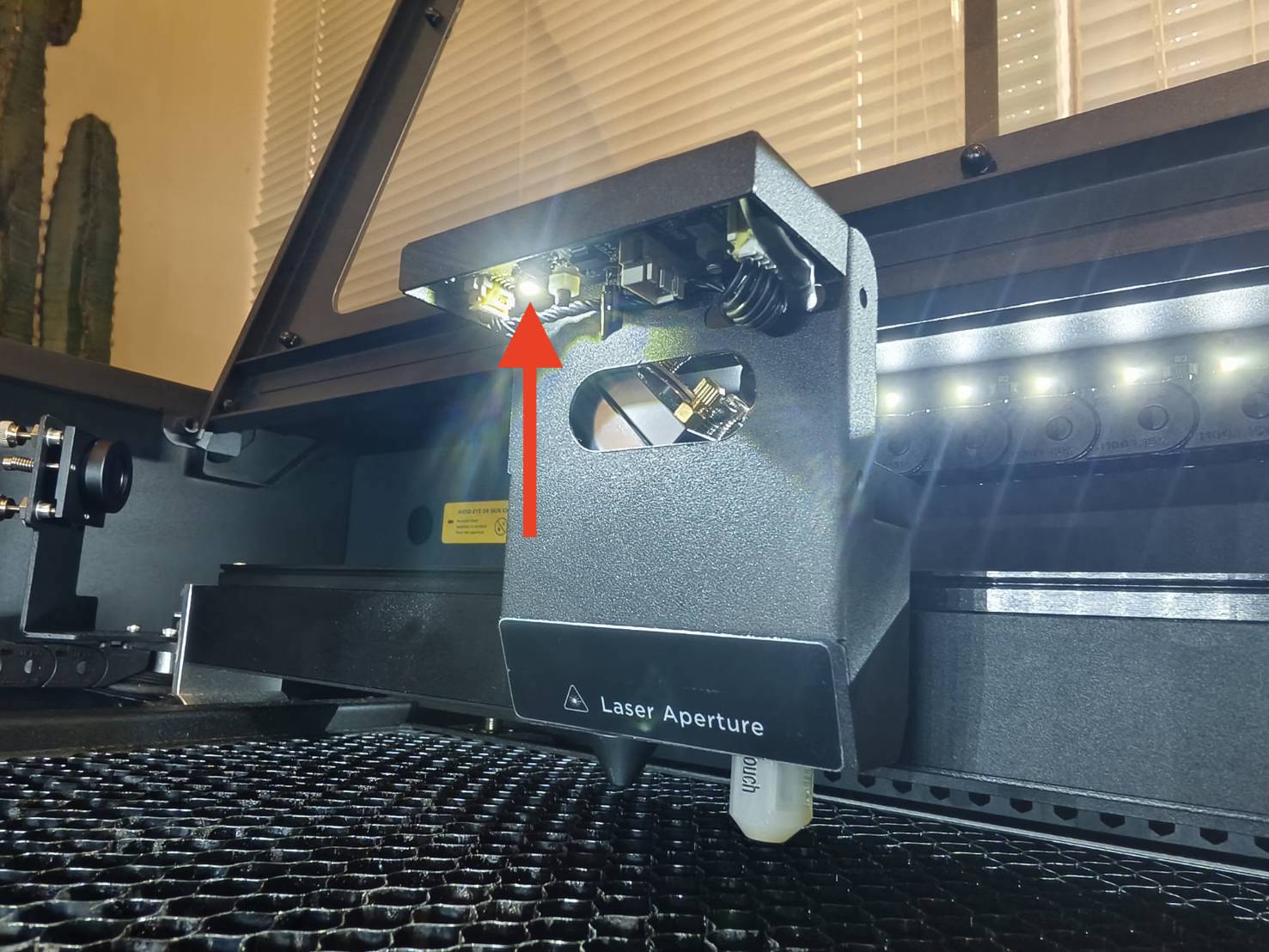

Kontroller om kamera LED lyset er tændt, når maskinen er tændt.
Bestem testresultatet og den næste handling, der skal udføres.
|
|
Trin C1.2
Gentilslut følgende kabler. Kontroller derefter om proben popper op, når maskinen tændes.

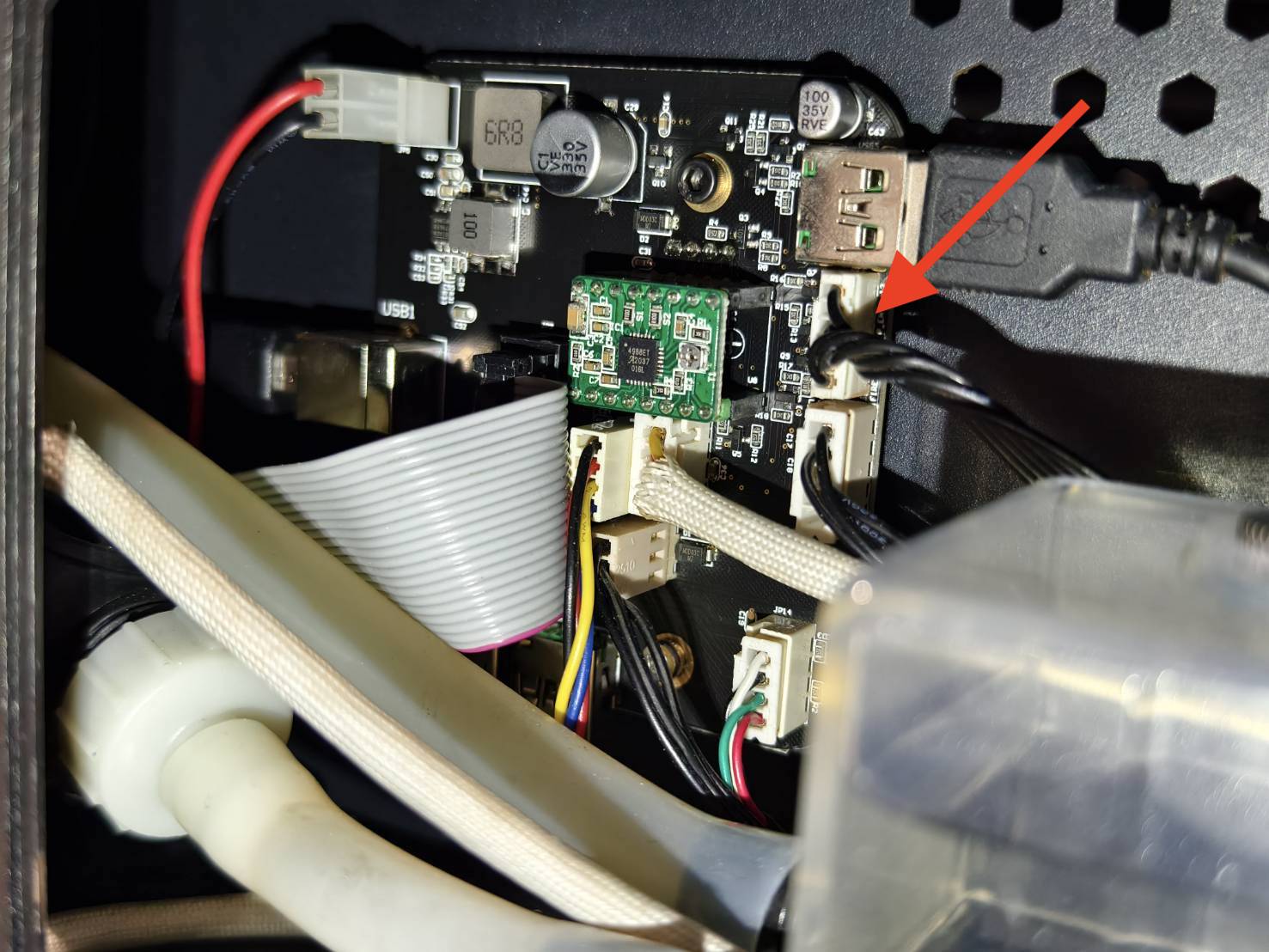

- 6-pin kablet på plotter boardet. (Bagdækslet skal fjernes med en T8 skruetrækker.)(Se diagrammet hvis dit PCB-kort ikke er det samme som på billedet.)

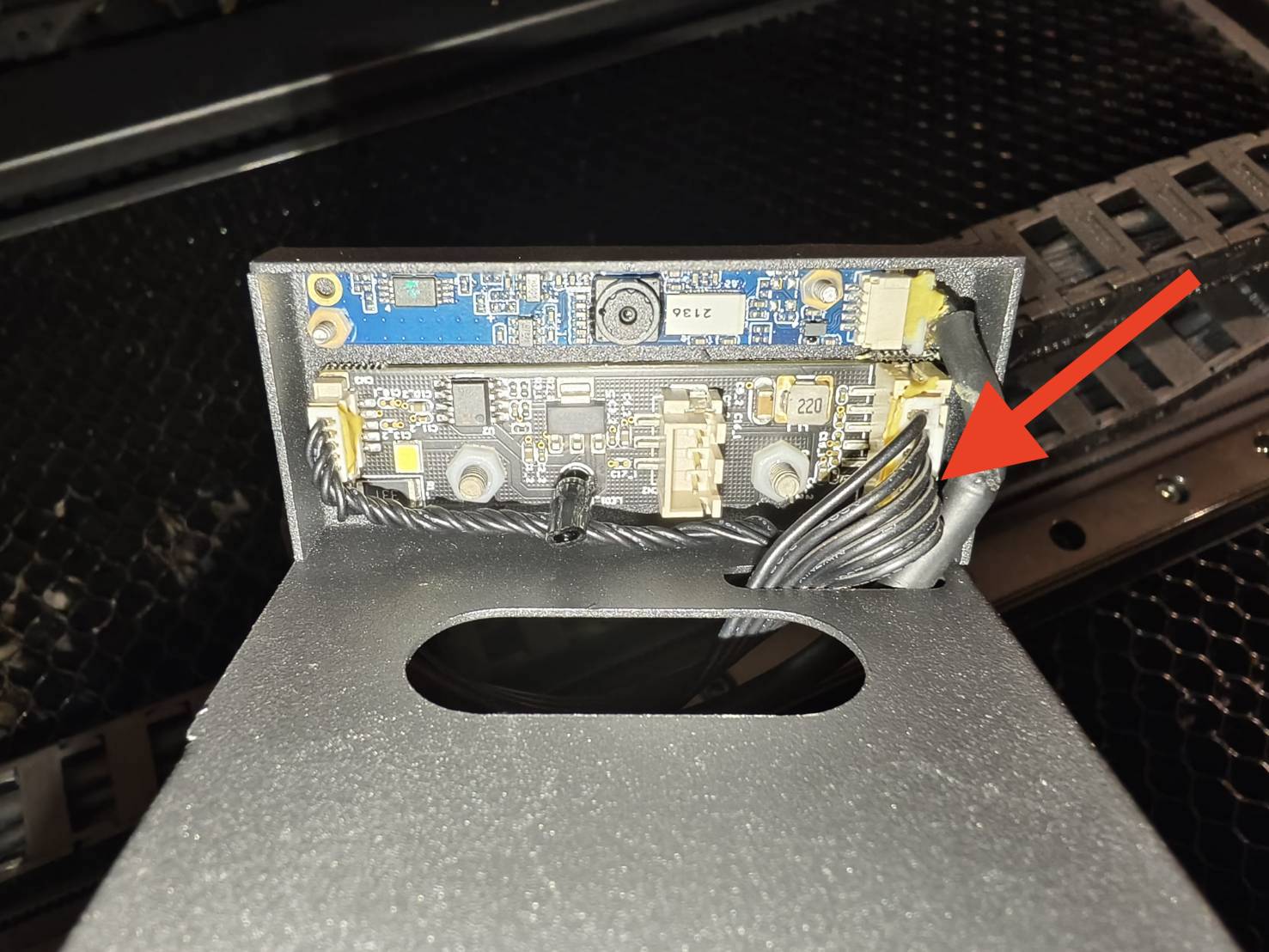

- 6-pin kablet på kamera LED boardet på laserhovedet.

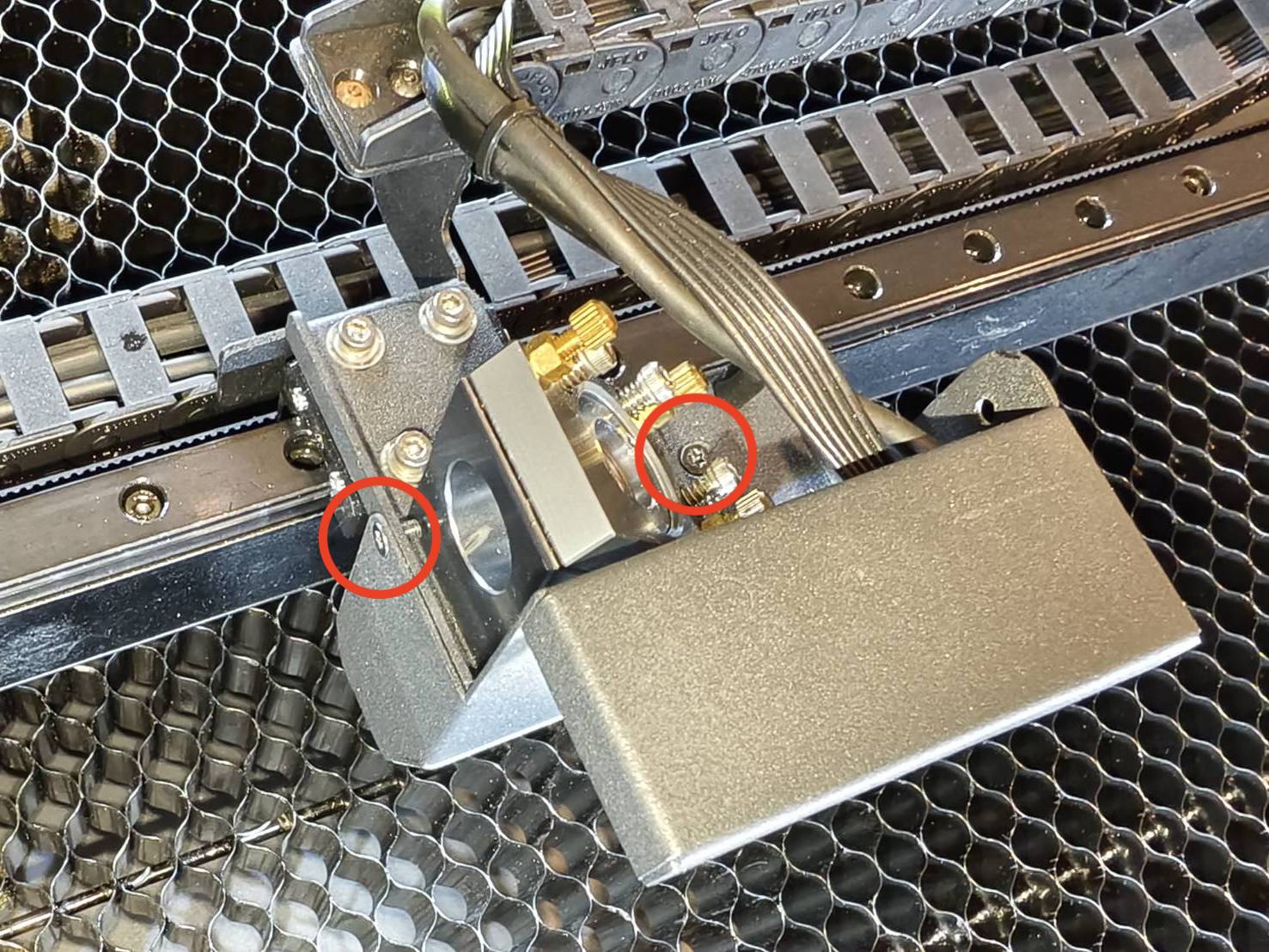

(Skjoldet på laserhovedet skal fjernes med en T8 skruetrækker.)
Bestem testresultatet og den næste handling, der skal udføres.
|
|
Trin C1.3

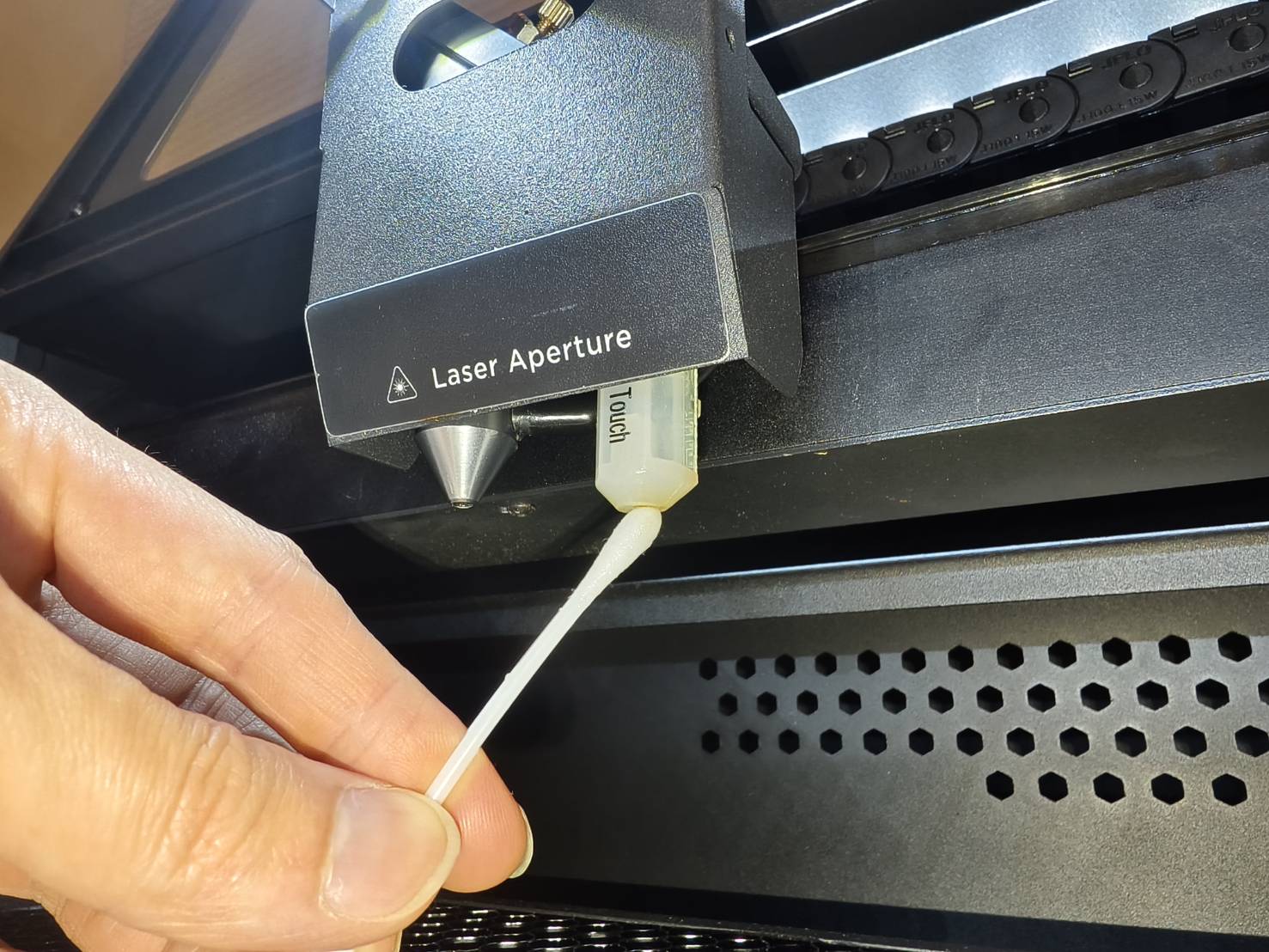

Brug en vatpind med alkohol til at rengøre spidsen af auto-fokus modulet.
Efter rengøring skal du prøve at slukke og tænde for maskinen for at se, om sonden kommer ud.
Bestem testresultatet og den næste handling, der skal udføres.
|
|
Trin C1.4
Gentilslut følgende kabler. Kontroller derefter om proben popper op, når maskinen tændes.
- 6-pin kablet på plotter boardet. (Bagdækslet skal fjernes med en T8 skruetrækker.)(Se diagrammet hvis dit PCB-kort ikke er det samme som på billedet.)
- 6-pin kablet på kamera LED boardet på laserhovedet.
(Skjoldet på laserhovedet skal fjernes med en T8 skruetrækker.)

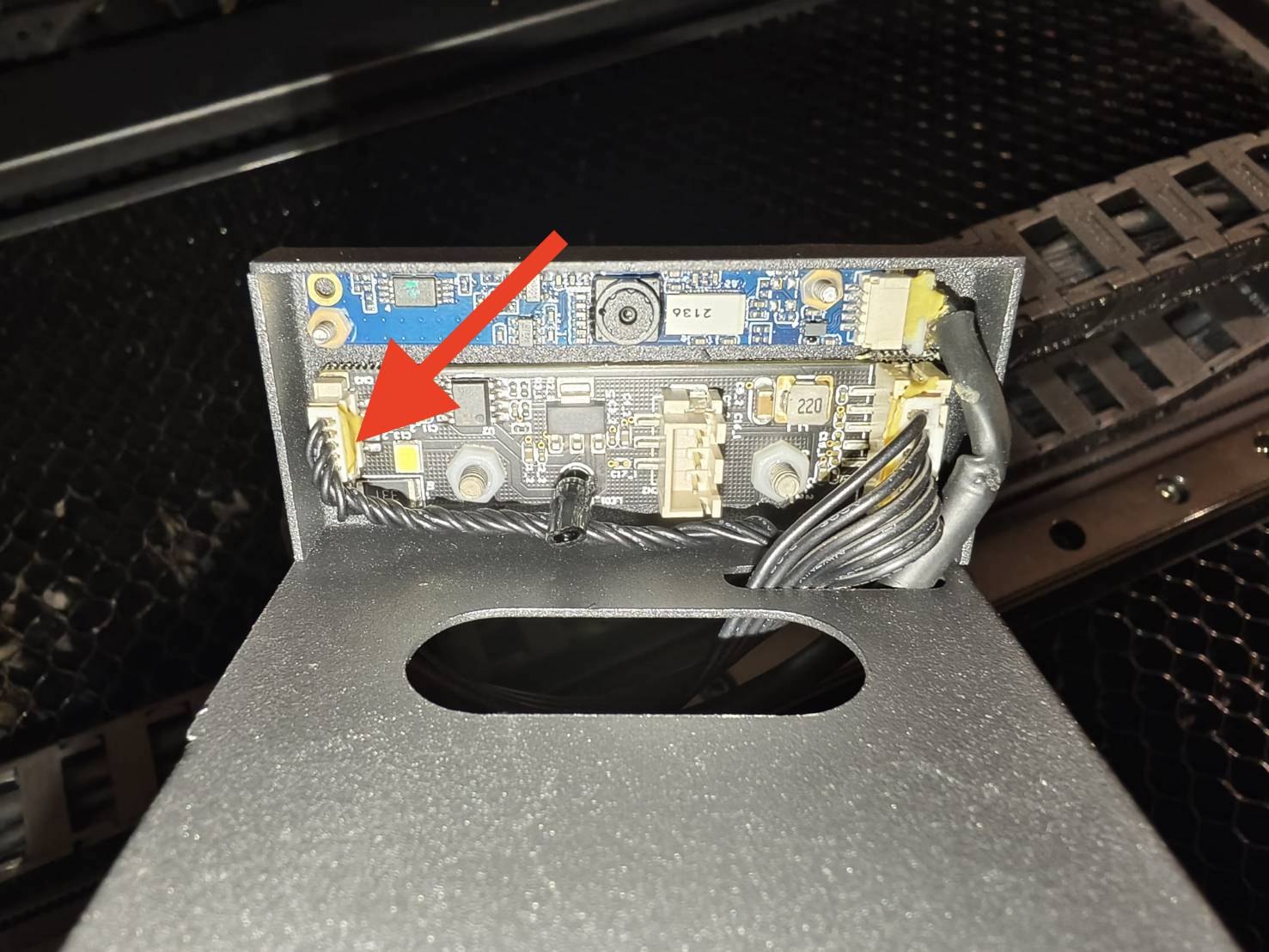

- 5-bens kablet på kamera-LED-kortet og autofokusmodulet.
Bestem testresultatet og den næste handling, der skal udføres.
|
|
Trin C1.5
Reflash SD-kortet, og se, om sonden kommer ud, når du tænder for maskinen.
Med henvisning til artiklen, 5-24 HEXA - Reflashing SD-kort.
Bestem testresultatet og den næste handling, der skal udføres.
|
|
Trin C2

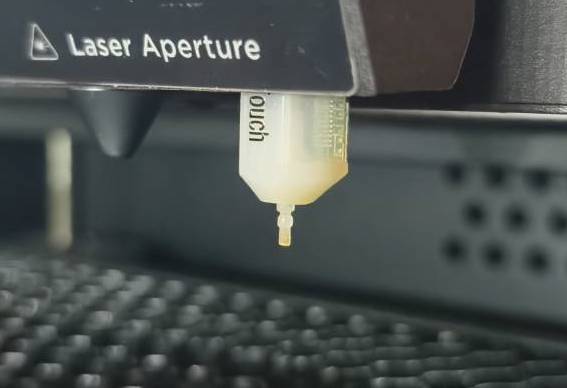

Placer et materiale i arbejdsområdet, og dobbelttryk på "AF"-knappen for at se, om autofokus virker, og om sondens form er normal.

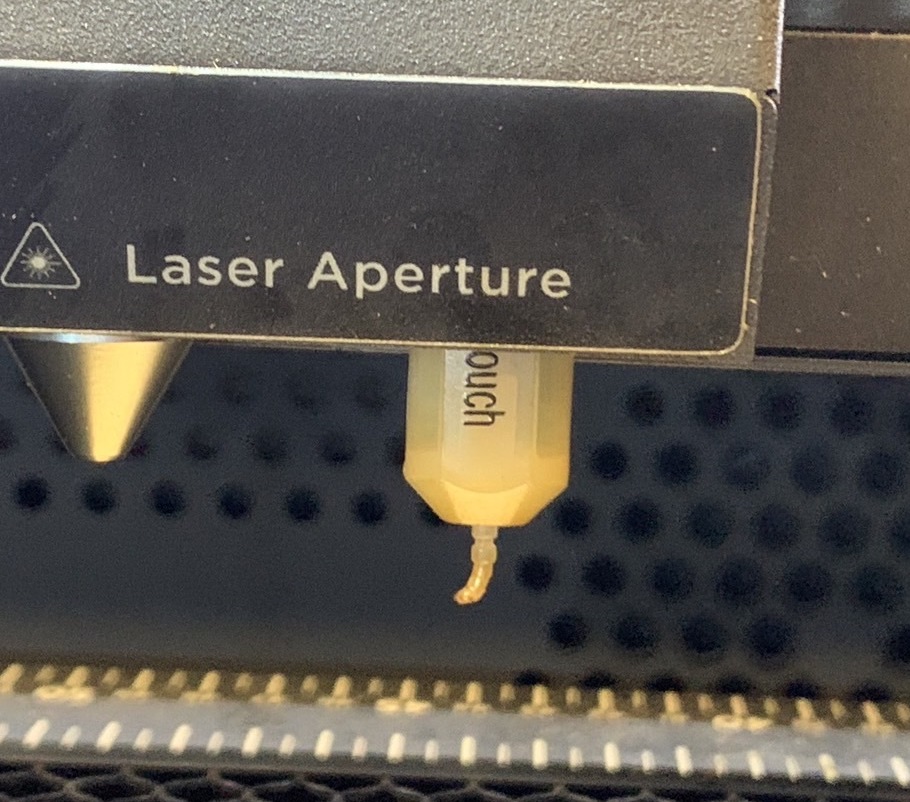

| Kontroller formen - Godt eksempel |
| Kontroller formen - Dårligt eksempel |
Bestem testresultatet og den næste handling, der skal udføres.
|
|
|
|
Trin C3
Tilslut følgende kabler igen. Kontroller derefter, om problemet fortsætter.
- 6-pin kablet på plotter boardet. (Bagdækslet skal fjernes med en T8 skruetrækker.)(Se diagrammet hvis dit PCB-kort ikke er det samme som på billedet.)
- 6-pin kablet på kamera LED boardet på laserhovedet.
(Skjoldet på laserhovedet skal fjernes med en T8 skruetrækker.)
- 5-bens kablet på kamera-LED-kortet og autofokusmodulet.
Bestem testresultatet og den næste handling, der skal udføres.
|
|
Kontakt kundesupport
- Følg venligst instruktionerne i linket nedenfor for at rapportere et problem korrekt til din lokale forhandler eller FLUX-support. [Kontakt kundeservice]
*De indsamlede oplysninger, såsom fotos eller videoer, der viser problemet med din maskine i denne artikel, vil være nødvendige at dele med forhandleren eller FLUX Support.
#END
