#913 Unormal luftstrømsdetektering

FLUX Support Team
  • Opdateret



Mulige årsager:

  1. Systemet fejler (Opdater firmware igen, nulstil til fabriksindstillinger eller geninstaller SD-kortet).
  2. Luftslangen er bøjet eller beskadiget.
  3. Det gennemsigtige 3-vejsrør (T-samling) på sensoren er bøjet eller beskadiget.
  4. Hovedkortet/MB/motherboard fungerer ikke korrekt.
  5. Luftpumpen er for svag.
  6. Luftpumpen er for stærk. (Mindre sandsynligt)



Trin 1

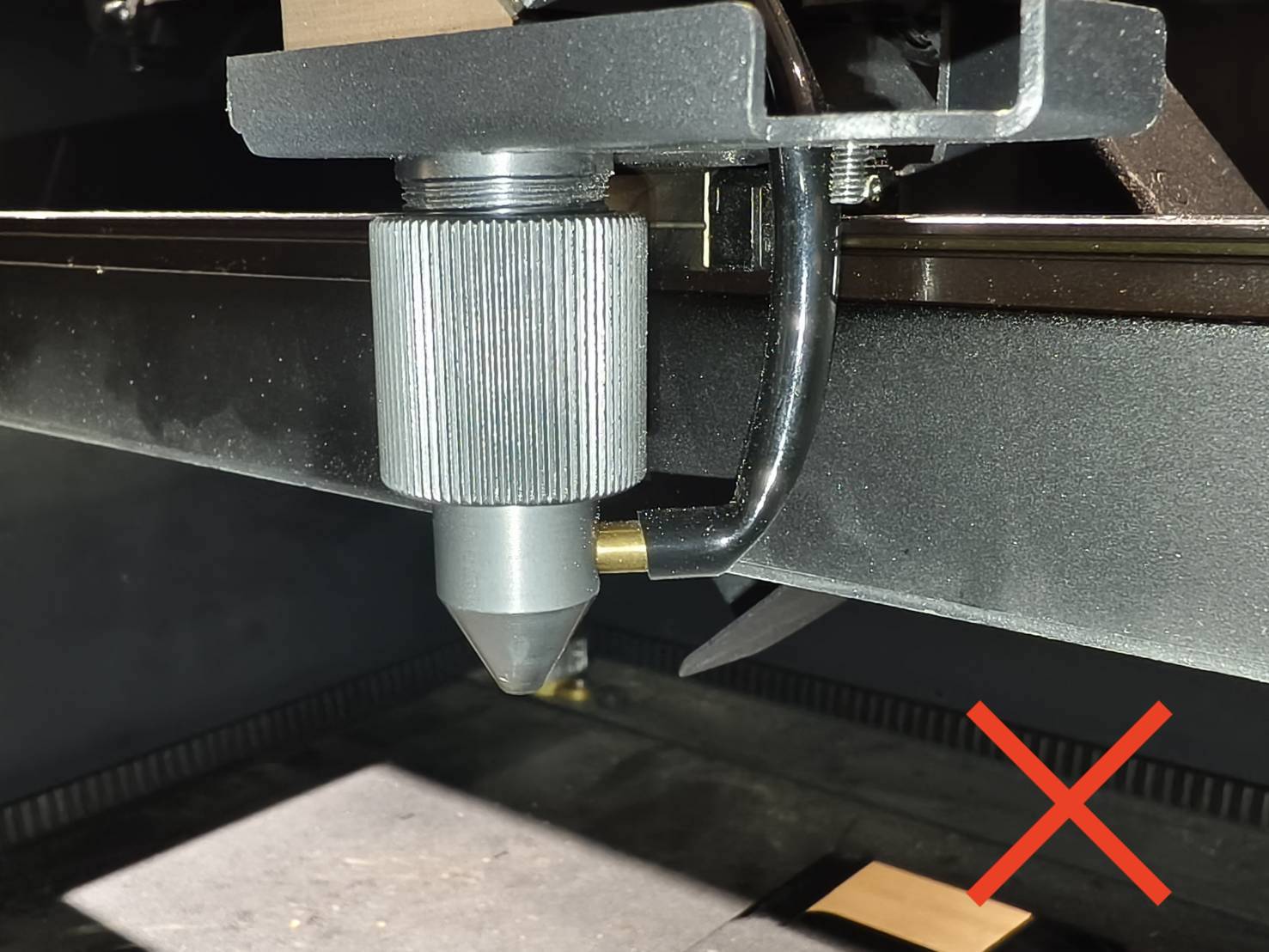

Test om der blæser luft ud af laserdysen.

  • Gå ind i vedligeholdelsestilstand på panelet og aktiver luftpumpen.
  • Brug din hånd eller et stykke papir til at teste, om der blæser luft ud af laserdysen.



Bestem testresultatet og den næste handling, der skal udføres.

  • Ja, der blæser luft ud >> Trin 2



Trin 1.1

Fjern sidedækslet for at kontrollere eller gentilslutte de to luftpumpeledninger og luftslangen, der er tilsluttet toppen af luftpumpen.

  • Sluk for maskinen. Fjern sidedækslet ved at skrue disse T8-skruer ud og frakoble de to USB-forlængere. (Se diagrammet hvis dit PCB-kort ikke er det samme som på billedet).

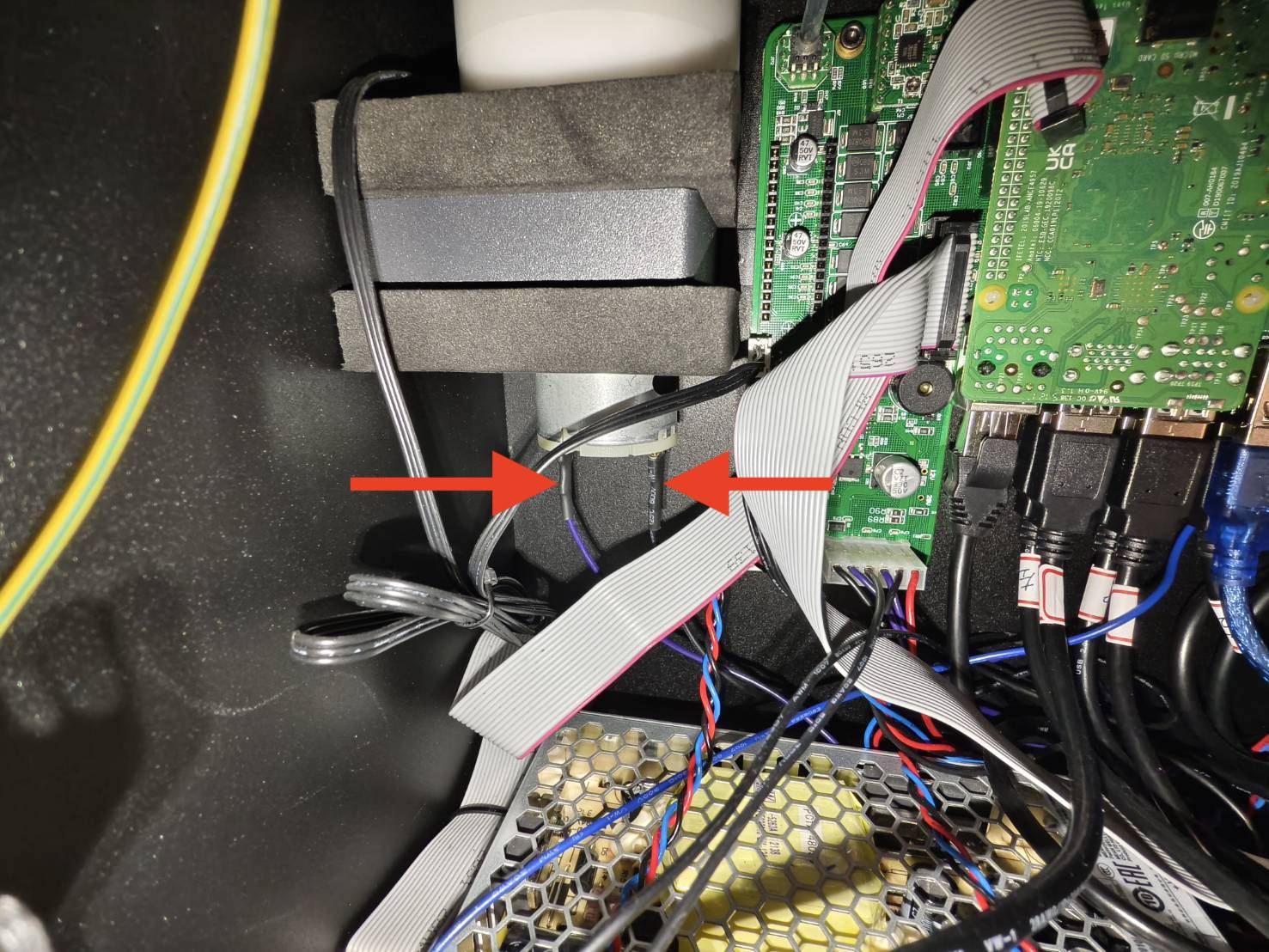

  • Kontroller eller gentilslut de to luftpumpeledninger.

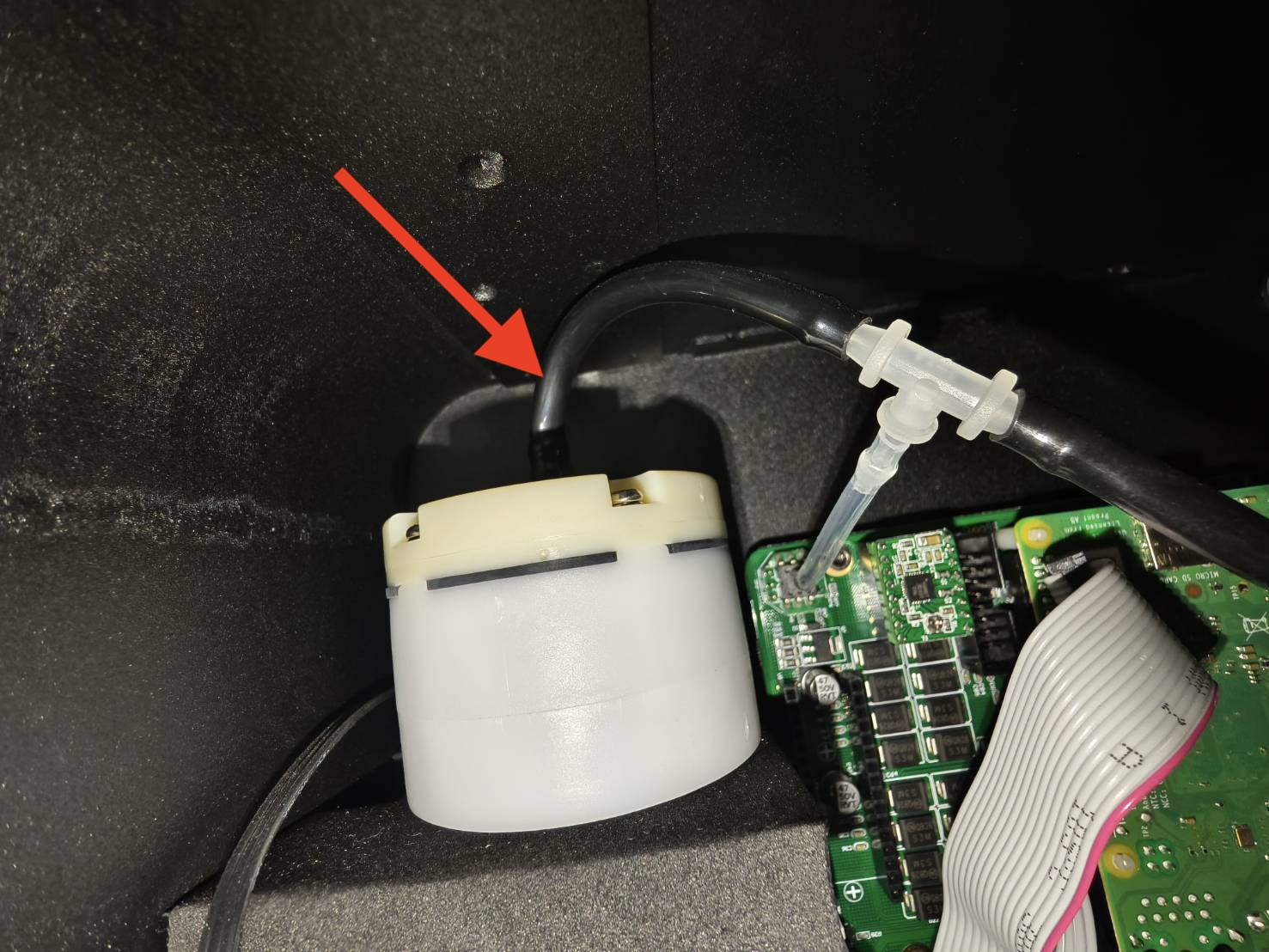

  • Kontroller luftslangen på luftpumpen.



  • Kontroller luftslangen på laserdysen. (Skjoldet skal fjernes).




  • Tænd for maskinen, og aktiver luftpumpen for at teste, om der blæser luft ud af laserdysen.


Bestem testresultatet og den næste handling, der skal udføres.

  • Ja, der blæser luft ud >> Trin 2
  • Nej, der blæser ingen luft ud >> Trin 1.2



Trin 1.2

Nulstil maskinen til fabriksindstillingerne, og test, om der blæser luft ud fra laserdysen.

5-30 Nulstil til fabriksindstillinger



Bestem testresultatet og den næste handling, der skal udføres.

  • Ja, der blæser luft ud >> Trin 2
  • Nej, der blæser ingen luft ud >> Trin 1.3



Trin 1.3

Geninstaller SD-kortet, og test, om der blæser luft ud fra laserdysen.

5-24 HEXA - Geninstallation af SD-kort



Bestem testresultatet og den næste handling, der skal udføres.

  • Nej, der blæser ingen luft ud >> Kontakt kundesupport
    • Mulig årsag:
      1. Luftpumpen er defekt og skal udskiftes
      2. Hovedkortet er defekt og skal udskiftes



Trin 1.4

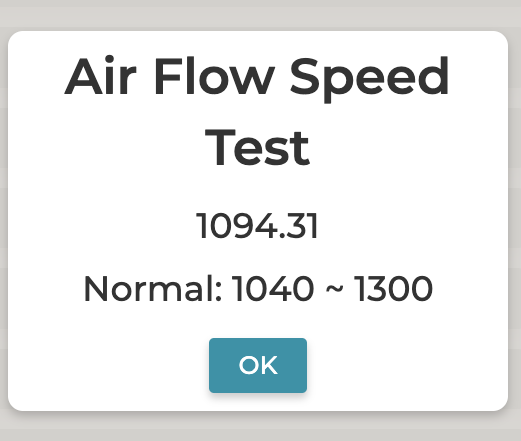

Aktiver luftstrømsværdien på panelet, og flyt laserhovedet rundt i arbejdsområdet for at se, om værdien ændres, mens du flytter laserhovedet.



Bestem testresultatet og den næste handling, der skal udføres.

  • Værdien er altid inden for det normale område >> Trin 1.5
  • Værdien er altid mindre end minimumsværdien >> Trin 3
  • Værdien er altid større end maksimumsområdet >> Trin 4
  • Værdien ændres inden for normal- og maksimumsværdien >> Trin 4



Trin 1.5

Kør en opgave, og se, om fejlen dukker op.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bestem testresultatet og den næste handling, der skal udføres.

  • Nej, fejlen dukker ikke op >> Problem løst
    • Mulig årsag:
      1. Systemet mislykkedes
  • Ja, fejlen dukker stadig op >> Kontakt kundesupport
    • Mulig årsag:
    • Hovedkortet er defekt og skal udskiftes



Trin 2

Aktiver luftstrømsværdien på panelet, og flyt laserhovedet rundt i arbejdsområdet for at se, om værdien ændres, mens du flytter laserhovedet.



Bestem testresultatet og den næste handling, der skal udføres.

  • Værdien er altid inden for det normale område >> Trin 2.1
  • Værdien er altid mindre end minimumsværdien >> Trin 3
  • Værdien er altid større end maksimumsområdet >> Trin 4
  • Værdien ændres inden for normal- og maksimumsværdien >> Trin 4



Trin 2.1

Kør en opgave, og se, om fejlen dukker op.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bestem testresultatet og den næste handling, der skal udføres.

  • Nej, fejlen dukker ikke op >> Maskinen har ingen problemer
  • Ja, fejlen dukker stadig op >> Trin 2.2



Trin 2.2

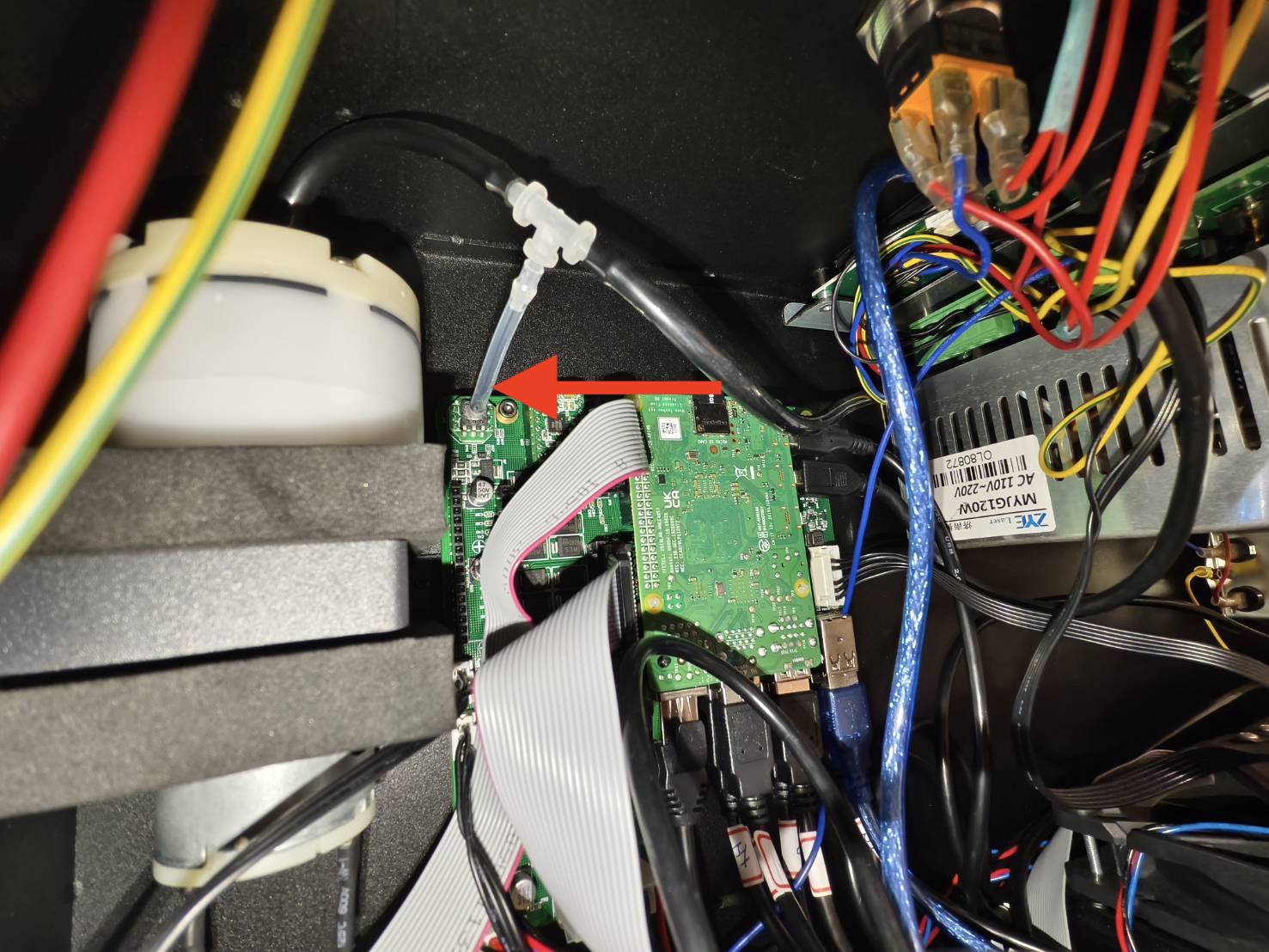

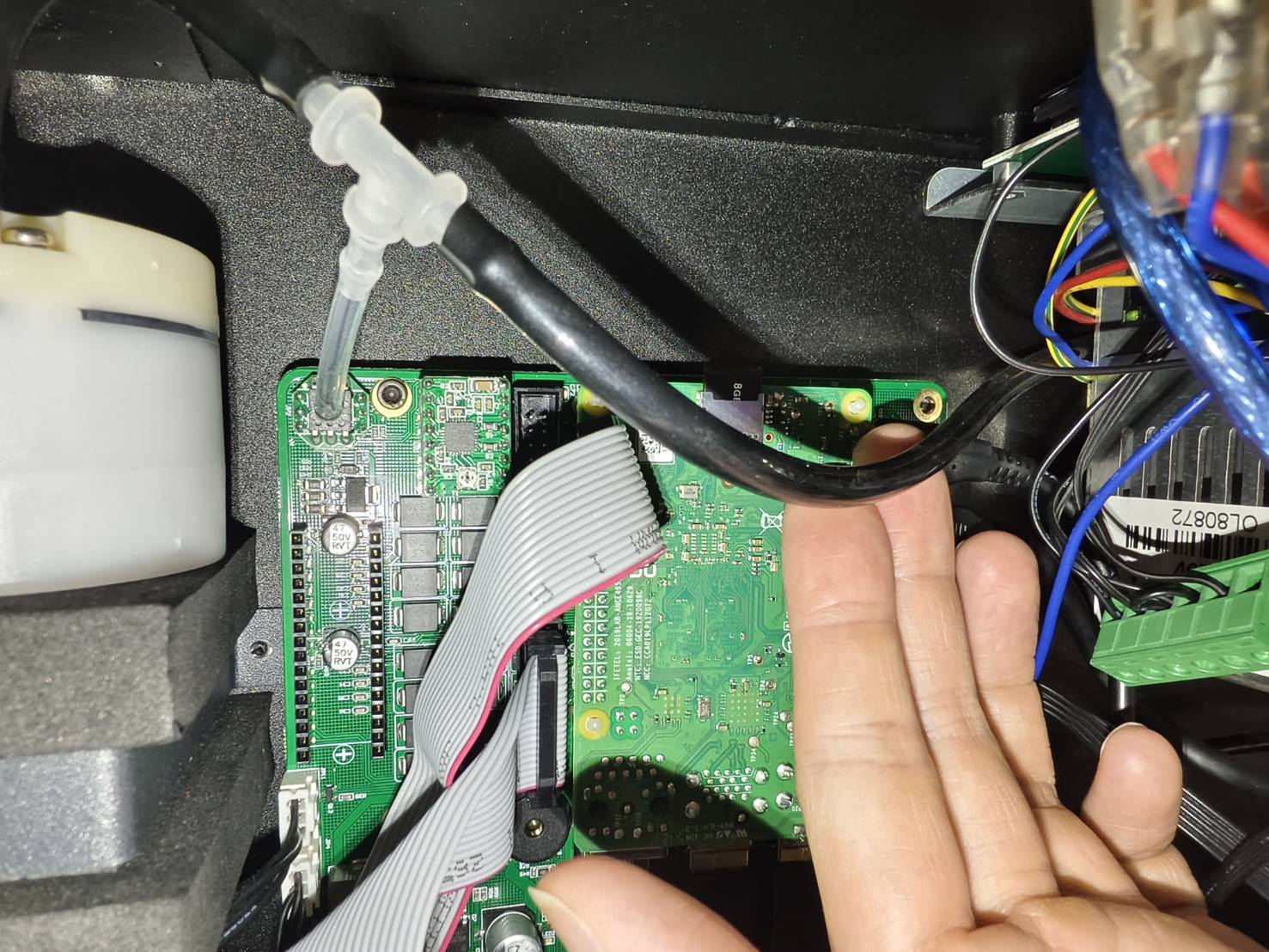

Tilslut den 3-vejs gennemsigtige slange (T-samling) igen. Kør en opgave, og se om fejlen dukker op.

  • Sluk for maskinen. Fjern sidedækslet ved at skrue disse T8-skruer ud og frakoble de to USB-forlængere. (Se diagrammet hvis dit PCB-kort ikke er det samme som på billedet).



  • Tilslut den 3-vejs gennemsigtige slange (T-samling) igen.



  • Kør en opgave, og se, om fejlen dukker op.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Bestem testresultatet og den næste handling, der skal udføres.

  • Nej, fejlen dukker ikke op >> Problem løst
    • Mulig årsag:
      1. Forbindelsen af den 3-vejs gennemsigtige slange (T-samling) var dårlig
  • Ja, fejlen dukker stadig op >> Trin 2.3



Trin 2.3

Geninstaller SD-kortet, og kør en opgave for at se, om fejlen dukker op.

5-24 HEXA - Geninstallation af SD-kort



Bestem testresultatet og den næste handling, der skal udføres.

  • Nej, fejlen dukker ikke op >> Problem løst
    • Mulig årsag:
      1. Systemet mislykkedes
  • Ja, fejlen dukker stadig op >> Kontakt kundesupport
    • Mulig årsag:
      1. Hovedkortet er defekt og skal udskiftes



Trin 3

Tilslut den 3-vejs gennemsigtige slange (T-samling) igen, og kontroller luftstrømsværdien.

  • Sluk for maskinen. Fjern sidedækslet ved at skrue disse T8-skruer ud og frakoble de to USB-forlængere. (Se diagrammet hvis dit PCB-kort ikke er det samme som på billedet).



  • Tilslut den 3-vejs gennemsigtige slange (T-samling) igen.



  • Flyt laserhovedet rundt, og kontroller luftstrømsværdien.



Bestem testresultatet og den næste handling, der skal udføres.

  • Værdien er altid inden for det normale område >> Trin 3.3
  • Værdien er altid mindre end minimumsværdien >> Trin 3.1
  • Værdien er altid større end maksimumsområdet >> Trin 4
  • Værdien ændres inden for normal- og maksimumsværdien >> Trin 4



Trin 3.1

Kontroller, om der er lækage eller skade på luftslangen og den 3-vejs gennemsigtige slange.

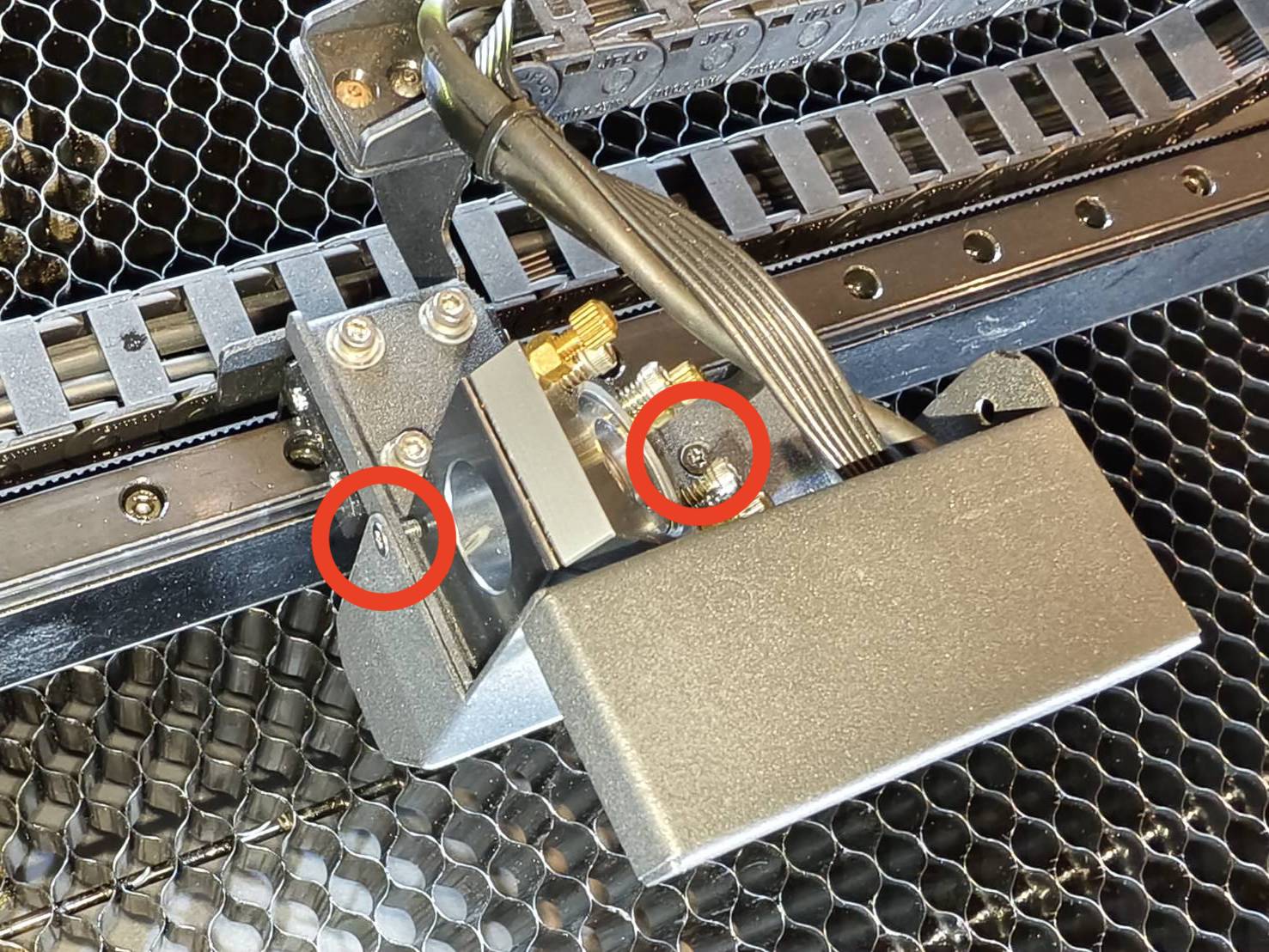

  • Kontroller luftslangen på laserdysen. (Skjoldet skal fjernes).


  • Kontroller luftslangen på luftpumpen.



  • Kontroller den 3-vejs gennemsigtige slange.



  • Kontroller den øvrige del af luftslangens forløb.

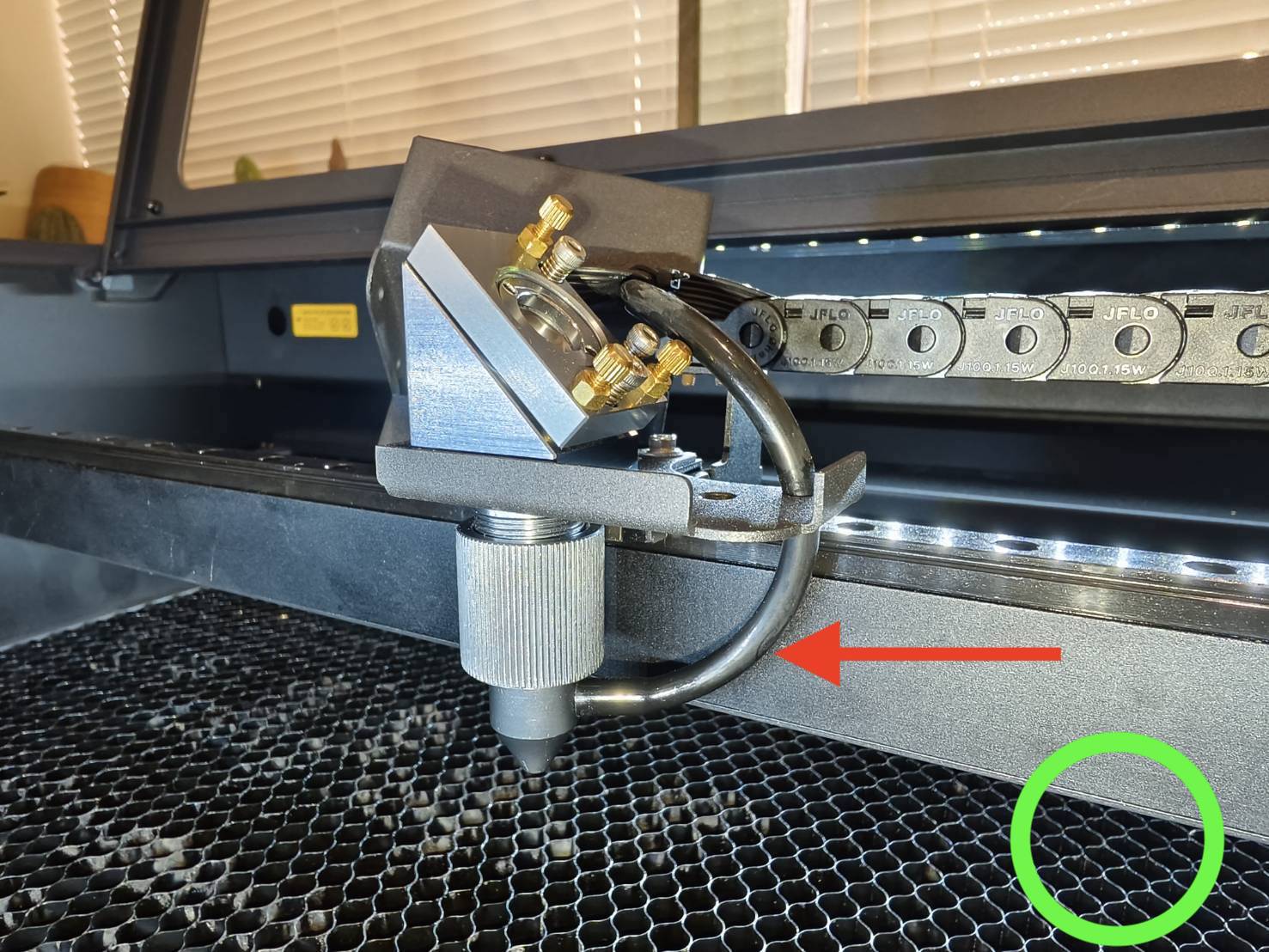

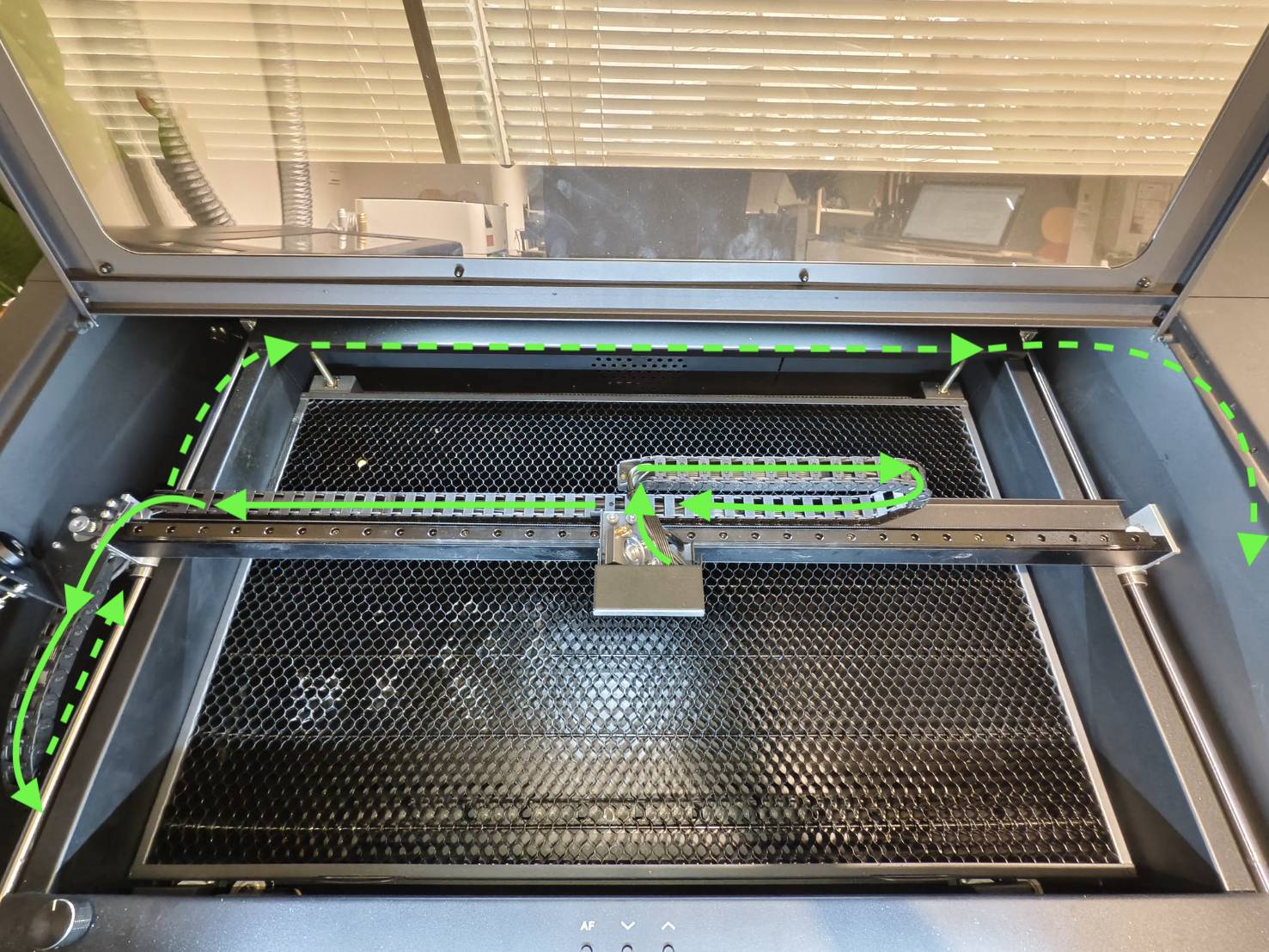

    Oversigt over luftslangens arrangement

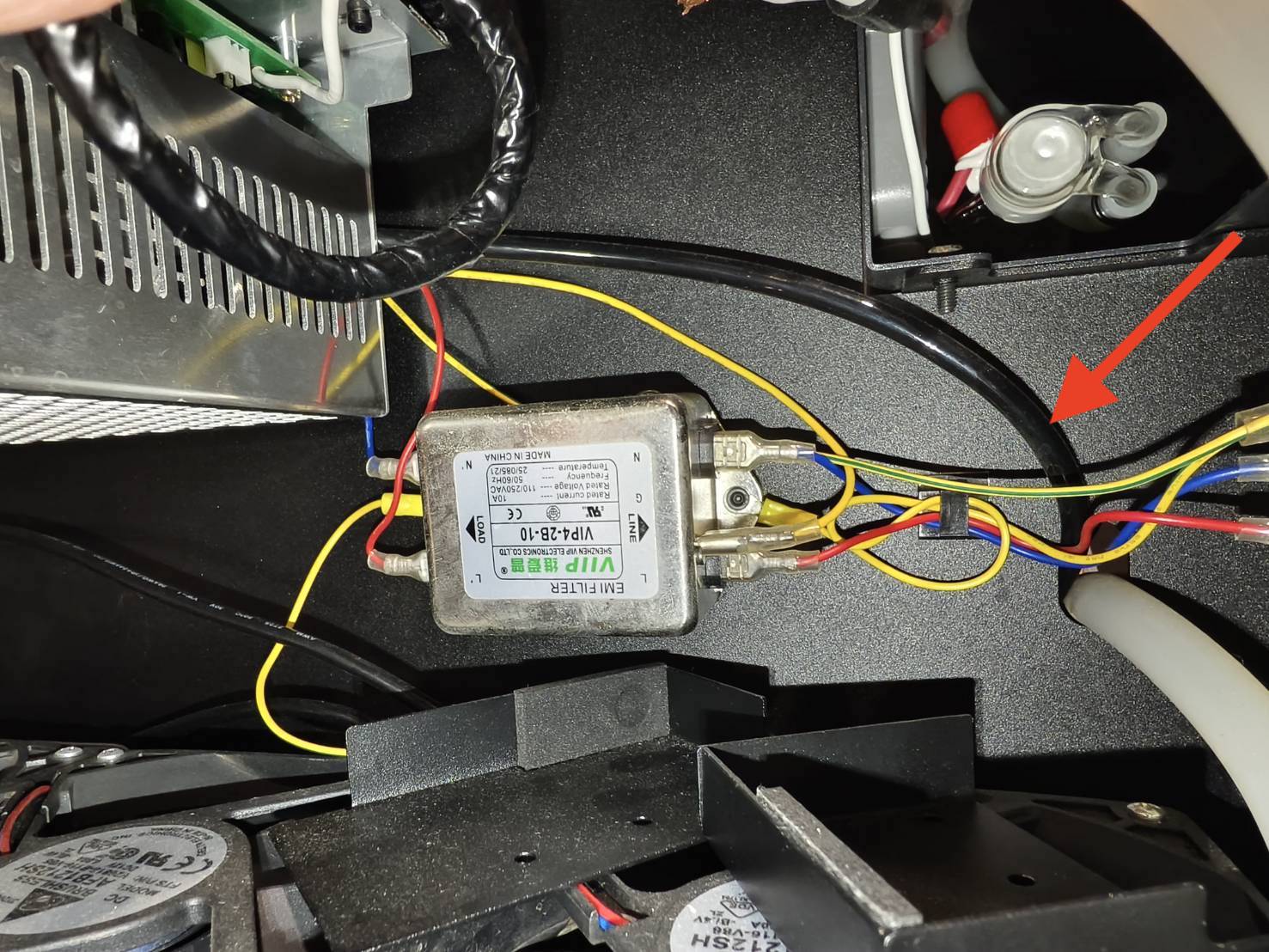

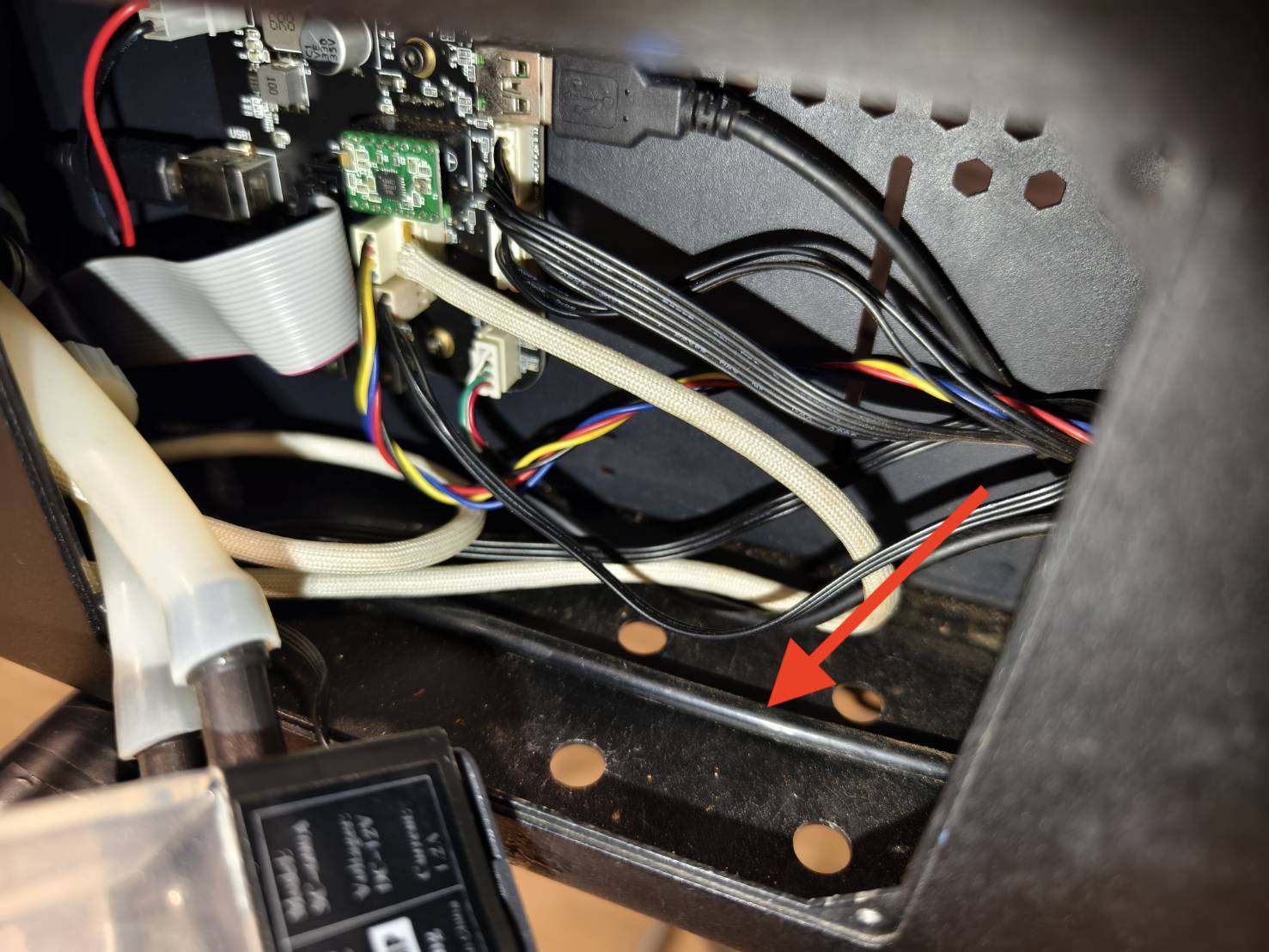

    Bagsiden af maskinen kan kontrollere en del af luftslangen

    Ved luftpumpesiden kan en del af luftslangen kontrolleres



Bestem testresultatet og den næste handling, der skal udføres.

  • Luftslangen og den 3-vejs gennemsigtige slange er i god stand >> Trin 3.2
  • Luftslangen eller den 3-vejs gennemsigtige slange er i dårlig stand >> Kontakt kundesupport
    • Mulig årsag:
      1. Luftslangen er defekt og skal udskiftes
      2. Den 3-vejs gennemsigtige slange er defekt og skal udskiftes



Trin 3.2

Geninstaller SD-kortet, og se om luftstrømsværdien bliver normal.

5-24 HEXA - Geninstallation af SD-kort



Bestem testresultatet og den næste handling, der skal udføres.

  • Værdien er altid inden for det normale område >> Trin 3.3
  • Værdien er altid mindre end Min. værdi >> Kontakt kundesupport
    • Mulig årsag:
      1. Luftpumpen er defekt og skal udskiftes
      2. Hovedkortet er defekt og skal udskiftes
      3. Den 3-vejs gennemsigtige slange er defekt og skal udskiftes
  • Værdien er altid større end maksimumsområdet >> Trin 4
  • Værdien ændres inden for normal- og maksimumsværdien >> Trin 4



Trin 3.3

Kør en opgave, og se, om fejlen dukker op.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bestem testresultatet og den næste handling, der skal udføres.

  • Nej, fejlen dukker ikke op >> Problem løst
    • Mulig årsag:
      1. Systemfejl
      2. Forbindelsen af den 3-vejs gennemsigtige slange (T-samling) var dårlig
  • Ja, fejlen dukker stadig op >> Kontakt kundesupport
    • Mulig årsag:
      1. Hovedkortet er defekt og skal udskiftes



Trin 4

Åbn sideafdækningen, og kontroller den sorte luftslange for at se, om den er bøjet et sted.

  • Sluk for maskinen. Fjern sidedækslet ved at skrue disse T8-skruer ud og frakoble de to USB-forlængere. (Se diagrammet hvis dit PCB-kort ikke er det samme som på billedet).



  • Kontroller, om luftslangen er bøjet et sted.



Bestem testresultatet og den næste handling, der skal udføres.

  • Luftslangen er ikke bøjet >> Trin 5



Trin 4.1

Prøv at rette den bøjede del af luftslangen ud, og test luftstrømsværdien.
Undgå at skære i den. Formålet her er kun at anvende kraft for at rette slangen ud.



Bestem testresultatet og den næste handling, der skal udføres.

  • Luftslangen kan ikke rettes ud >> Kontakt kundesupport
    • Mulig årsag:
      1. Luftslangen er beskadiget og skal udskiftes.
  • Værdien er altid inden for det normale område >> Trin 4.2
  • Værdien er altid mindre end Min. værdi >> Trin 3
  • Værdien er altid større end maksimumsområdet >> Kontakt kundesupport
    • Mulig årsag:
      1. Luftslangen er beskadiget og skal udskiftes.
  • Værdien ændres inden for normal- og maksimumsværdien >> Kontakt kundesupport
    • Mulig årsag:
      1. Luftslangen er beskadiget og skal udskiftes.



Trin 4.2

Kør en opgave, og se, om fejlen dukker op.

Screenshot 2024-05-31 at 3.16.46 PM.png



Bestem testresultatet og den næste handling, der skal udføres.

  • Nej, fejlen dukker ikke op >> Problem løst
    • Mulig årsag:
      1. Luftslangen var bøjet, men kan rettes ud og repareres
  • Ja, fejlen dukker stadig op >> Trin 4.3



Trin 4.3

Geninstaller SD-kortet, og kør en opgave for at se, om fejlen dukker op.

5-24 HEXA - Geninstallation af SD-kort



Bestem testresultatet og den næste handling, der skal udføres.

  • Nej, fejlen dukker ikke op >> Problem løst
    • Mulig årsag:
      1. Systemet mislykkedes
  • Ja, fejlen dukker stadig op >> Kontakt kundesupport
    • Mulig årsag:
      1. Hovedkortet er defekt og skal udskiftes



Trin 5

Geninstaller SD-kortet, og kontroller luftstrømsværdien.

5-24 HEXA - Geninstallation af SD-kort



Bestem testresultatet og den næste handling, der skal udføres.

  • Værdien er altid inden for det normale område >> Trin 3.3
  • Værdien er altid mindre end Min. værdi >> Trin 3
  • Værdien er altid større end maksimumsområdet >> Trin 5.1
  • Værdien ændres inden for normal- og maksimumsværdien >> Trin 5.1



Trin 5.1

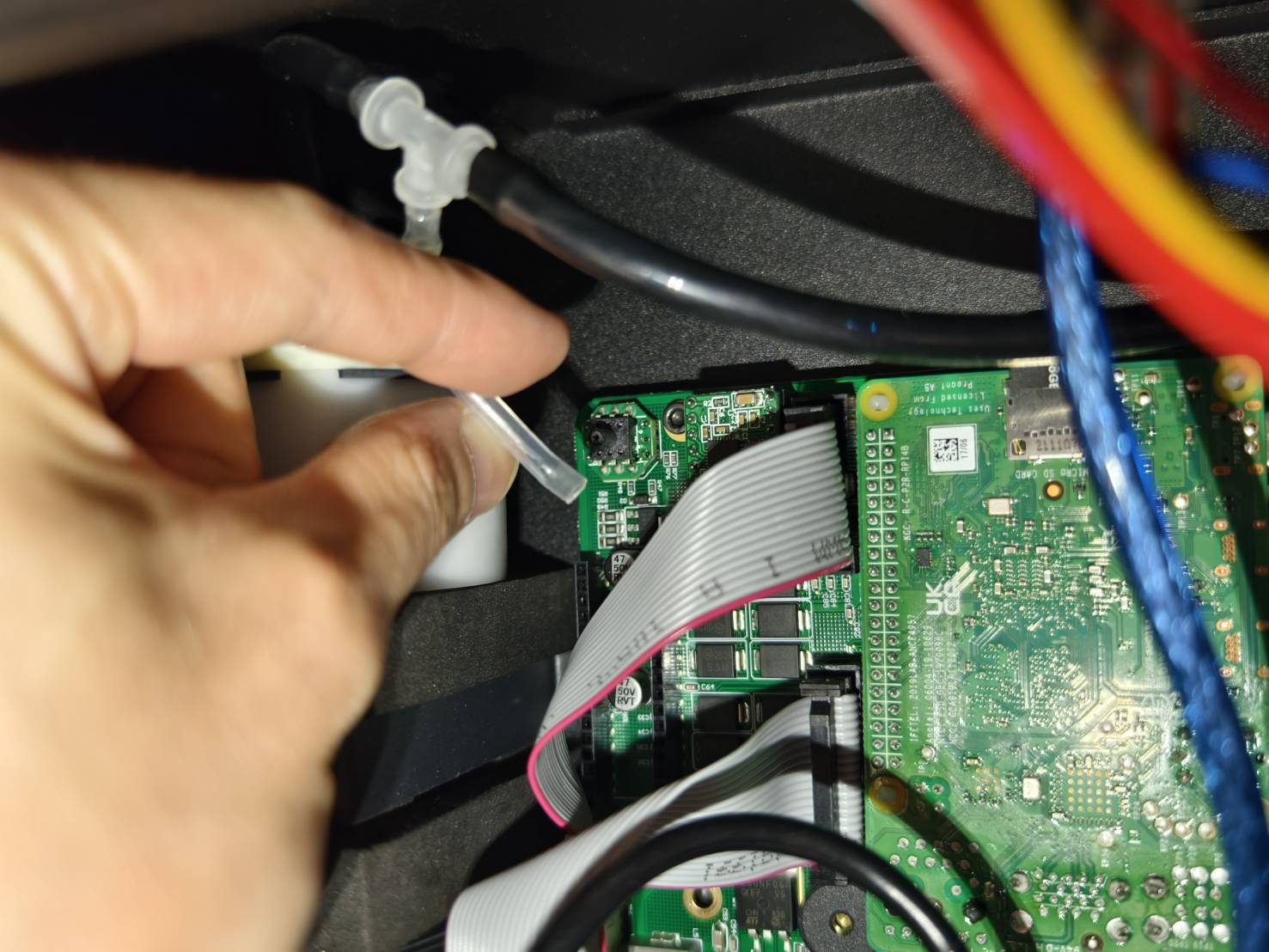

Frakobl den 3-vejs gennemsigtige slange fra hovedkortet, og se, om værdien falder.



Bestem testresultatet og den næste handling, der skal udføres.

  • Værdien falder og forbliver under det normale område >> Kontakt kundesupport
    • Luftpumpen er defekt og skal udskiftes
    • Luftslangen er bøjet et sted og kan ikke ses
    • Hovedkortet er defekt og skal udskiftes (mindre sandsynligt)
    • Den 3-vejs gennemsigtige slange er defekt og skal udskiftes (mindre sandsynligt)
  • Værdien ændrer sig inden for det normale og unormale område >> Kontakt kundesupport
    • Mulig årsag:
      1. Hovedkortet er defekt og skal udskiftes
  1.



Kontakt kundesupport

  • Følg venligst instruktionerne i linket nedenfor for at rapportere et problem korrekt til din lokale forhandler eller FLUX-support. [Kontakt kundeservice]

*De indsamlede oplysninger, såsom fotos eller videoer, der viser problemet med din maskine i denne artikel, vil være nødvendige at dele med forhandleren eller FLUX Support.
