Dette kapitel introducerer softwarens funktioner og demonstrerer de 4 oprettelsesteknikker, herunder oprettelse af Beam Studio, import af arbejdsfiler, sporing af billeder og masseproduktion, og afsluttes med formateringsinstruktioner.
Tilgængelig for Beam Studio 2.2+.

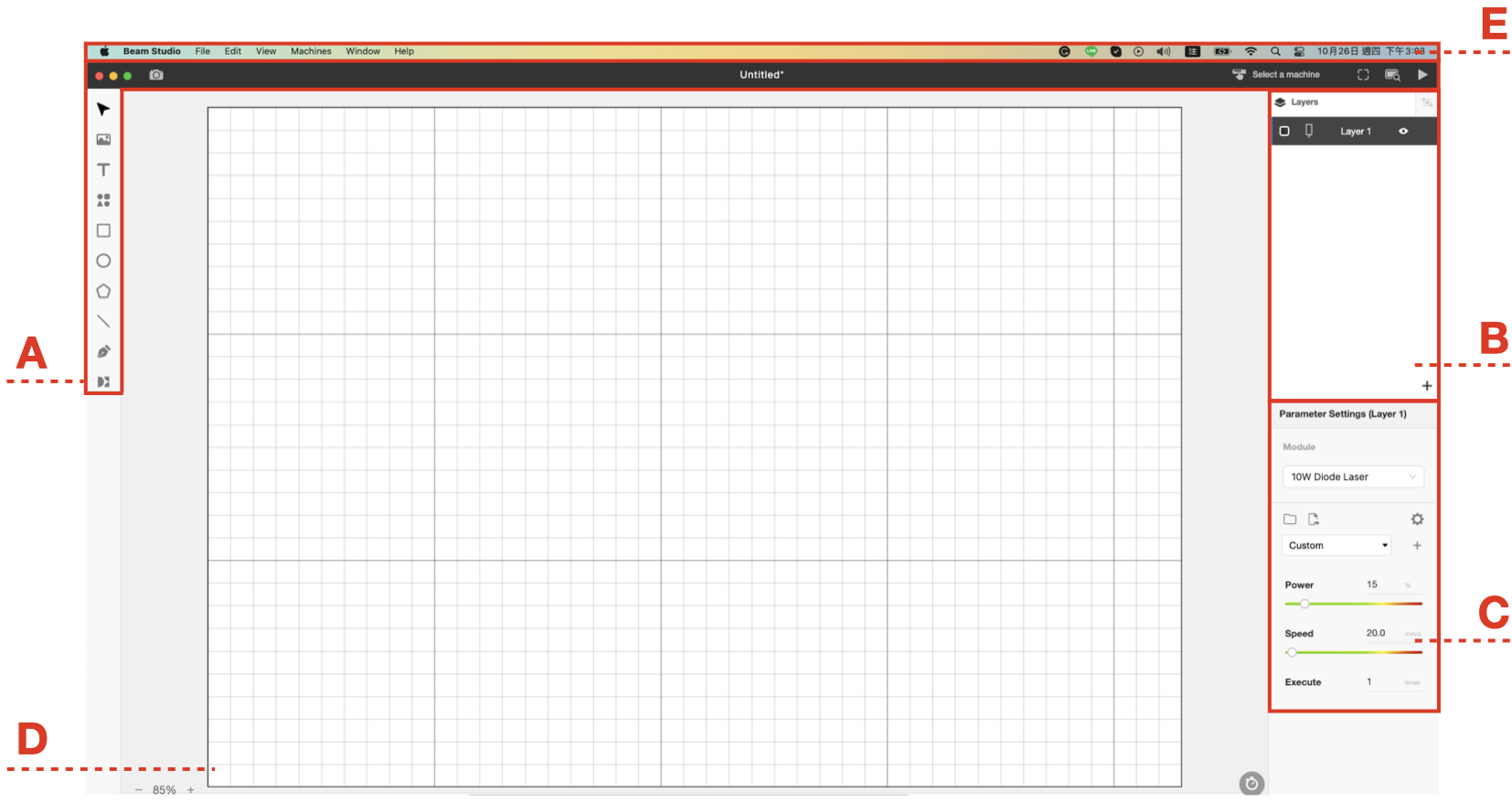

Softwaregrænsefladen kan opdeles i 5 sektioner
A. Værktøjslinje
B. Lag- og objektpaneler
C. Parameterindstillinger
D. Arbejdsflade
E. Menu
A. Værktøjslinje
Venstre
| Ikon | Navn | Tastaturgenvej | Beskrivelse |
| Vælg | V |
Vælg specifikke objekter. |
|
| Billede | I |
Importérer JPG / PNG / SVG / DXF / AI / PDF-filer. Træk og slip dem direkte ind i softwaren eller indsæt dem direkte fra browseren efter "Kopier billede". |
|
| Tekst | T |
Tilføj nye tekstobjekter. Når Infill ikke er aktiveret, er der kun en tekststreg. Når den er aktiveret, vil teksten være udfyldt. |
|
| Elementer |
Udvalgte cliparts. |
||
| Rektangel | M |
Tegn rektangler. Kan justere afrundede hjørners radius. |
|
|
|
Polygoner |
Tegn polygoner. Antallet af polygonhjørner kan øges eller reduceres ved at bruge "+" og "-" tasterne, mens du tegner. |
|
| Oval | L |
Tegn ellipser. |
|
| Linje | \ |
Tegn linjestier. |
|
| Pen | P |
|
|
| QR-kode | Generer QR-kode | ||
| Kasse Generator | Generer laserskæringskasse | ||
| Designmarked | Åbn Designmarkedet (https://dmkt.io) | ||
| Kameravisning | Gå ind i kameravisningsindstillingen. |

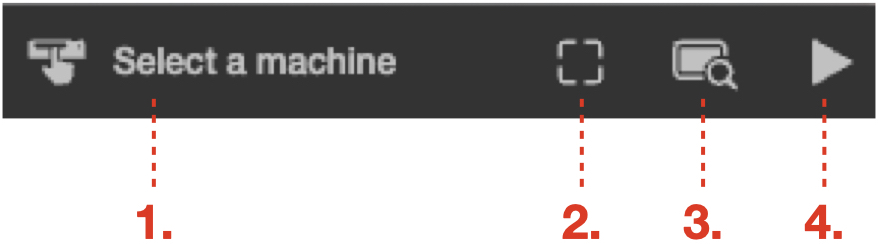

Top
- Maskinvælger: Vælg den maskine, du vil oprette forbindelse til.
- Kør forhåndsvisning af ramme: Forhåndsvis opgavens arbejdsområde (specifikt for Ador).
- Forhåndsvisning af sti: Se en simulering af arbejdsstien, før du sender opgaven.
- Start opgave: Send opgaven til den valgte maskine.
Kameraforhåndsvisningstilstand
| Ikon | Navn | Beskrivelse |
| Forhåndsvisning |
Vælg et område for at forhåndsvise området af arbejdsmaterialerne, der skal skæres eller graveres. |
|
| Spor billede |
Scan og opret et stiobjekt fra billederne i kameraforhåndsvisningen. |
|
| Ryd |
Slet billederne, der er forhåndsvist af kameraet, men objekterne fra Spor billede slettes ikke. |
B. Lag- og objektpaneler
Lagpanel
- Oversigt: Lagpanelet viser en liste over alle lag i dit projekt.
- Tilføj nye lag: Klik på "+" knappen for at tilføje et nyt lag.
- Lagindstillinger: Højreklik på et lag for at få adgang til yderligere indstillinger.
Tjek detaljerne her: Lagstyring.

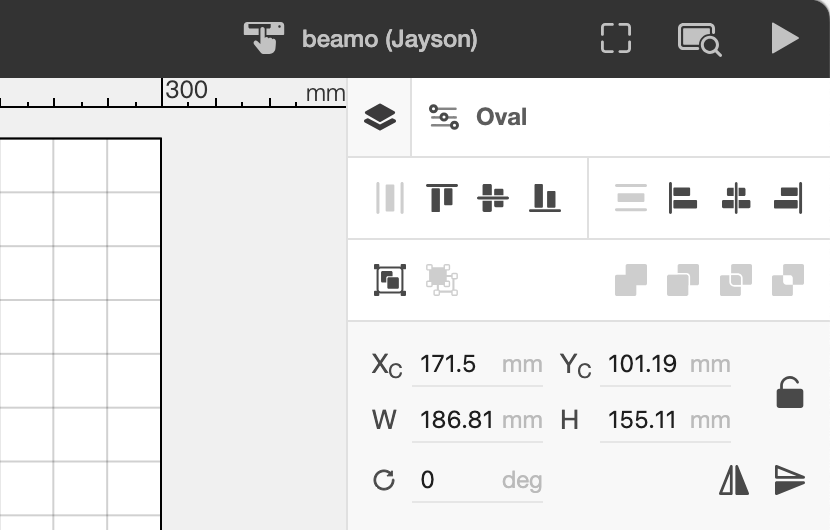

Objektpanel
Klik på ikonet her for at åbne objektpanelet.
Der er fem primære typer af objekter, du kan arbejde med:
- Billedobjekt
- Tekstobjekt or Tekst på sti-objekt
- Sti-objekt
- Geometriobjekt: Inkluderer rektangler, ovaler, polygoner og linjer
- SVG-objekt: Importérerede SVG-filer
Hver objekttype har specifikke indstillinger og handlinger. Detaljerede oplysninger for hver kan findes i næste kapitel.
C. Parameterindstillinger
Lagparametre
Procentdelen af laserens udgangseffekt.
Hastighed (mm/s):
Hastigheden, hvormed laserhovedet bevæger sig, målt i millimeter pr. sekund.
Udfør (gange)
Antallet af gange et enkelt lag udføres for det samme job.
Z-trin (mm) (Tilgængelig for FLUX ador, beamo og HEXA.)
Når du udfører flere snit på samme sti for et enkelt lag (når "UDFØR" er større end 1), kan du indstille den nedadgående mængde af laserhovedet for hvert snit for at håndtere tykkere materialer.
Parameterindstillinger
| Ikon | Navn | Beskrivelse |
| Importér |
Importérér alle graveringsparametre, der er gemt i en .json-fil, til parameterlisten. |
|
| Eksportér |
Eksportér alle parametre som en enkelt .json-fil. |
|
| Administrér parametre |
Gennemse, redigér eller slet brugerdefinerede parametre. |
|
| Tilføj aktuelle parametre |
Navngiv og gem den aktuelle parameter i parameterlisten. |
|
| Brugerdefinerede parametre |
Vælg parametre fra rullemenuen. Foreslåede parametre til almindelige materialer er tilgængelige. |
Tips til brug af parametre
- Da materialer varierer, skal du starte med at bruge de indbyggede parametre for at observere graveringsresultater. Finjustér dem efter behov for at opnå den ønskede effekt.
- Det anbefales at indstille effekten under 70% i Beamo, Beambox og Beambox Pro for at forlænge levetiden for laserrøret. For Ador og HEXA har brug af fuld effekt dog mindre indvirkning på laserforbruget.
- Justér parametre med jævne mellemrum for at tage højde for det normale fald i laserrørets ydeevne på grund af brug og tid.
D. Arbejdsflade
Midten af vinduet er området til import af billeder eller tegning af objekter. Bemærk, at objekter skal placeres i området for at fortsætte med opgaven.
E. Menu
Ofte anvendte funktioner i hver fane introduceres her.
Beam Studio
- Om Beam Studio: Vis versionen af Beam Studio.
- Indstillinger: Ændr standardindstillinger såsom sprog, maskinens IP-adresse og tilføjelser.
Fil
- Åbn, Gem, Gem som: Åbn eller gem filerne.
- Eksempler: Brug forskellige eksempler, herunder forskellige filer og materialegraveringstest (forskellige kombinationer af effekt og hastighed) for at bestemme de bedste parametre til nye materialer.
- Eksporter: Eksporter filer til flere formater, herunder BVG, SVG, PNG, JPG og FLUX-opgave. Detaljerede oplysninger om filformater er forklaret i dette kapitel.
Rediger
- Optimer: Optimer objektarrangementet for at udnytte graveringsmaterialet mest effektivt.
- Dokumentindstillinger: Juster indstillinger såsom graveringsopløsning, arbejdsområde (vælg modellen) og tilføjelser.
- Ryd scene: Fjern alle objekter fra scenen
Vis
- Vis gitre: Vis gitre i arbejdsgrænsefladen.
- Brug lagfarve: Vis lagfarverne på objekter i det pågældende lag.
Maskiner
- Test netværksindstillinger: Kontroller netværksforbindelsens kvalitet mellem computeren og målmaskinen.
- Kalibrer kamera: Kør kamerakalibreringen for maskinerne til forskellige tilføjelser.
- Opdater firmware: Download firmwaren fra det officielle websted, gem den på din computer, og opdater maskinens firmware ved at vælge firmwarefilen på din computer. Bemærk: Firmwareopgraderingen tager et par minutter. Sluk ikke for maskinen under processen.
Vindue
- Dette er standardmenuen for Mac-systemer. Vindues og Linux Ubuntu har ikke denne mulighed.
Hjælp
- Vis startvejledninger: Genstart softwarens begyndervejledning.
- Fejlrapport: Eksporter en fejlrapport efter at have stødt på en fejl. Sørg for, at softwaren ikke er omorganiseret eller lukket ned, før du eksporterer fejlrapporten. Kundeservice vil guide dig gennem eksport af fejlrapportfilerne for at fejlfinde problemer med Beam Studio.
- Fejlfindingsværktøj: En grænseflade for udviklere til at fejlfinde softwareproblemer.
