3-2 Kurvengravur

Geeignete Materialien

Sie kann auf Materialien wie Holz, mattes Acryl, Textilien und andere nicht reflektierende und opake Materialien angewendet werden.

Bei reflektierenden und transparenten Materialien wie Glas und glänzendem Acryl kann die schwache Sichtbarkeit des roten Lichts zu einer ungenauen Fokussierung führen, was die Gravurergebnisse beeinträchtigen kann.

Einschränkungen der Kurvengravur

1. Höhenunterschied des Objekts

• Bei Verwendung einer 4-mm-Brennweite sollte der Höhenunterschied des Objekts weniger als 1,8 cm betragen.
• Bei Verwendung einer 16-mm-Brennweite sollte der Höhenunterschied des Objekts weniger als 3 cm betragen.

• Für die Gravur tieferer Objekte wird die Verwendung des 16-mm-Brennweiten-Modus empfohlen. (Anleitung zum Wechsel auf 16-mm-Brennweite.)

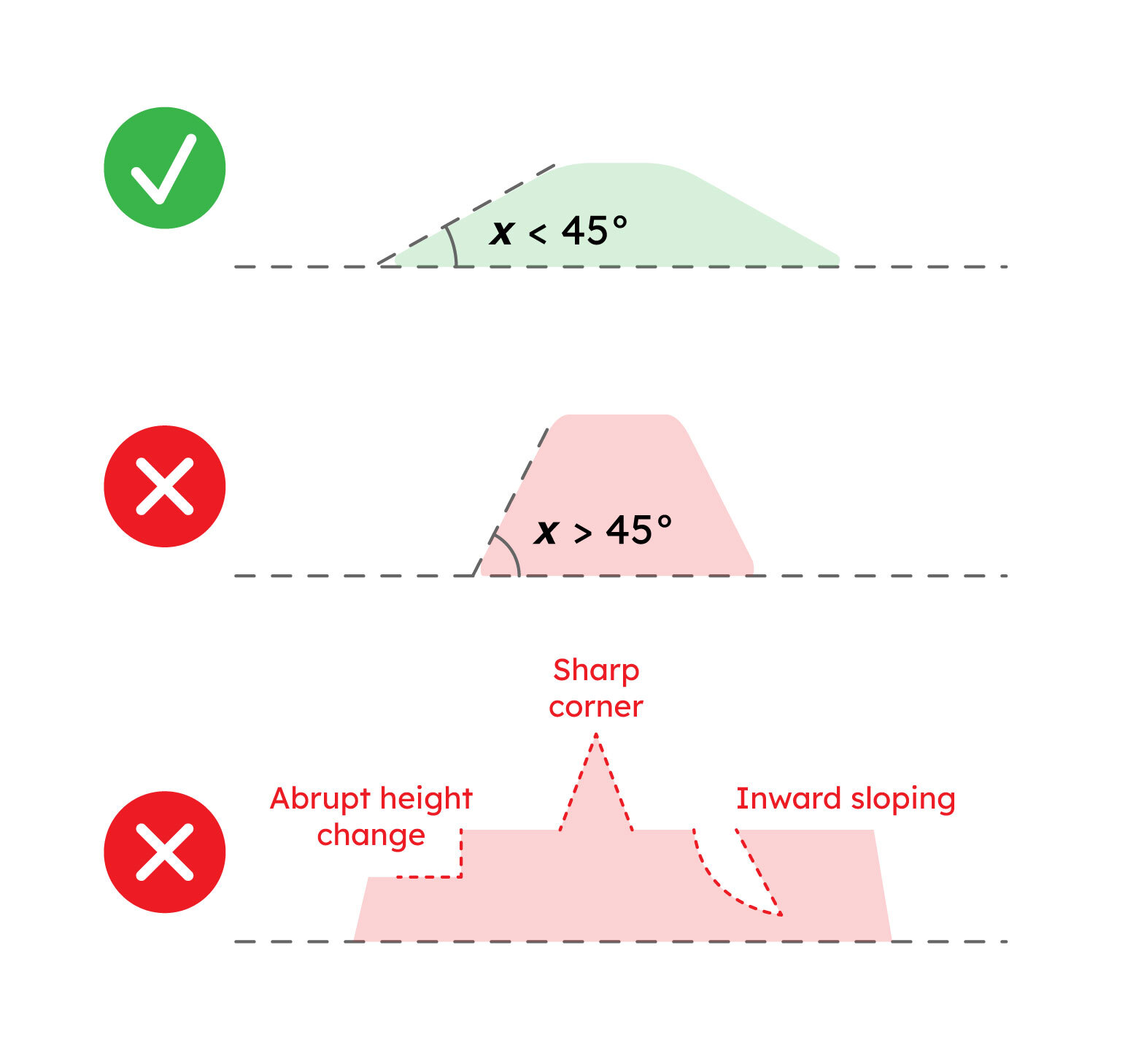

2. Neigungswinkel des Objekts

Der Neigungswinkel des Objekts sollte weniger als 45° betragen.

Bitte vermeiden Sie Oberflächen mit steilen, abrupten Abfällen.

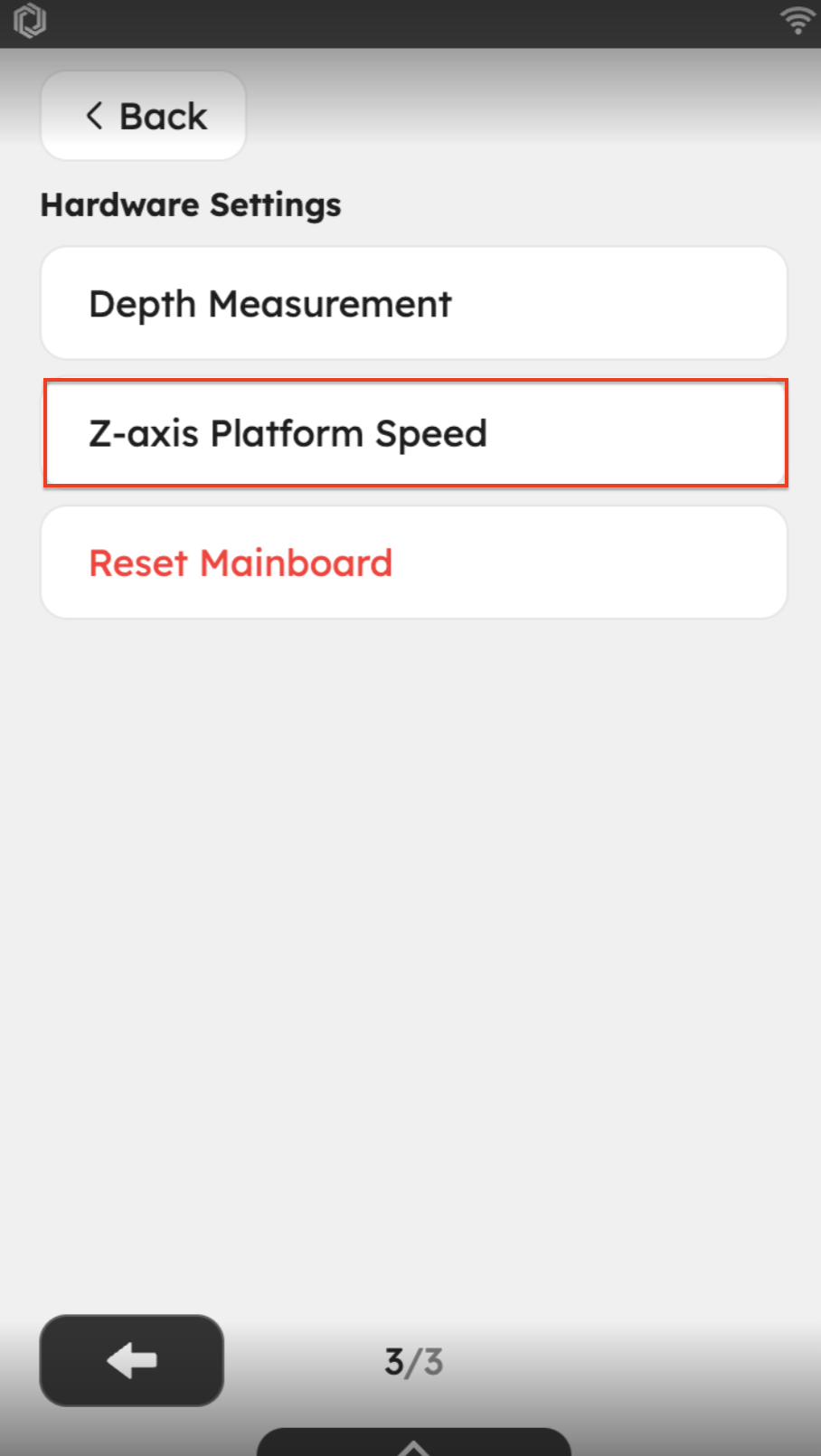

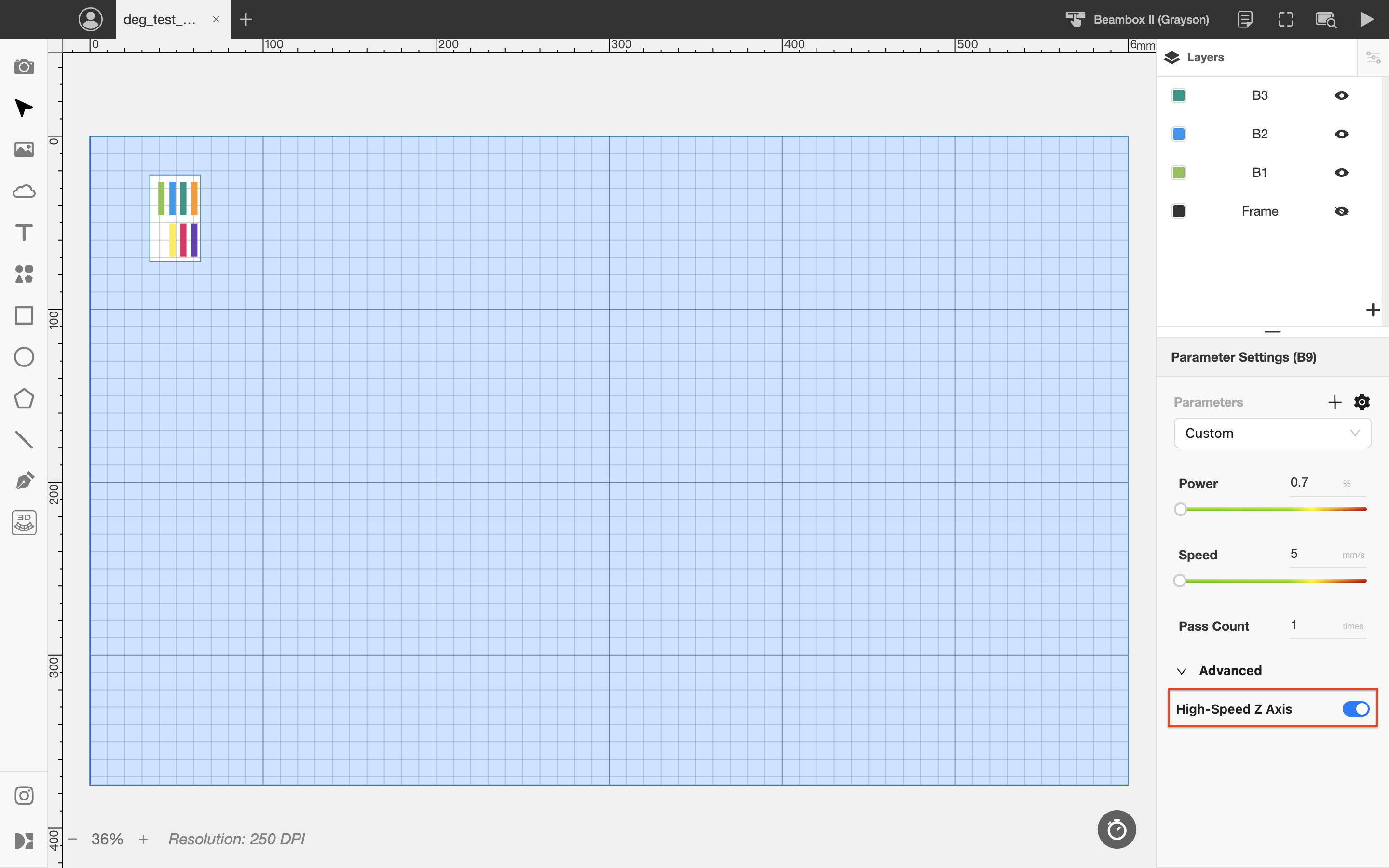

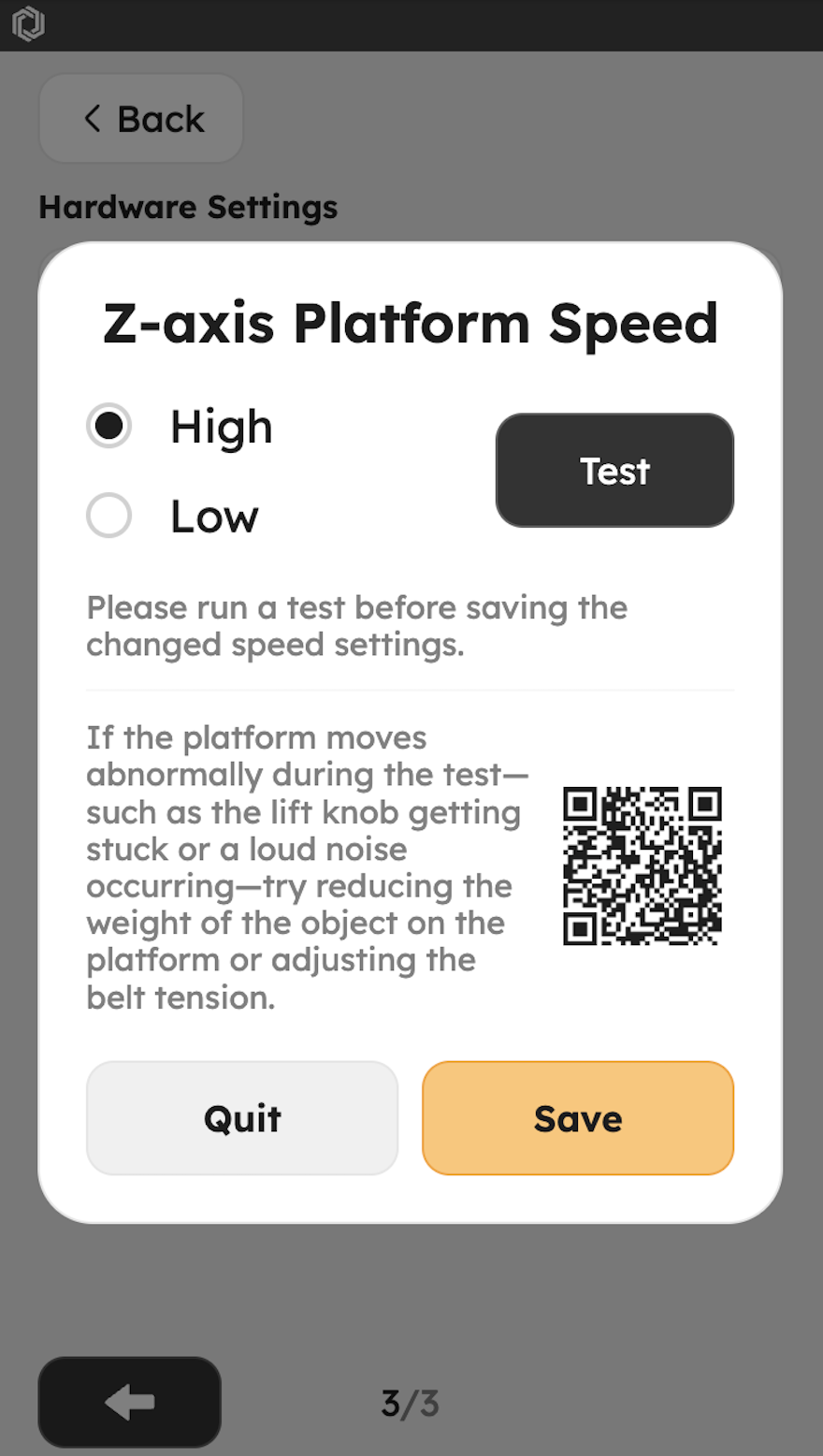

3 Hochgeschwindigkeits-Z-Achse (Hinzugefügt in v2.5.0)

Die Hochgeschwindigkeits-Z-Achse ist eine Option zur Beschleunigung der Z-Achsen-Bewegung. Bei Aktivierung ermöglicht sie höhere Geschwindigkeitsparameter und reduziert die Gesamtzeit für Kurvengravuren erheblich. Aufgrund von Anpassungen in der Beschleunigung und Verzögerung bei hohen Geschwindigkeiten kann es jedoch zu Unregelmäßigkeiten in der Gravurtiefe oder zu horizontalen Streifen kommen.

Daher wird empfohlen, vor der endgültigen Gravur einen Test durchzuführen, wenn die Hochgeschwindigkeits-Z-Achse verwendet wird.

4. Gravurgeschwindigkeit und empfohlene Parameter

Die Kurvengravur ist auf eine maximale Geschwindigkeit von 50 mm/s begrenzt.
Empfohlene Parameter sind wie folgt:

5. Verwendung von "Aktuelle Position" nicht empfohlen

Bei der Kurvengravur muss der gemessene Fokuswert exakt mit den korrekten relativen Koordinaten übereinstimmen, um schlechte Gravierergebnisse oder mögliche Kollisionen mit dem Werkstück zu vermeiden. Daher wird empfohlen, die Verwendung der "Aktuellen Position" beim Gravieren zu vermeiden.

Falls Sie diese Option dennoch nutzen müssen, stellen Sie sicher, dass der Laserkopf präzise am Startpunkt des Laserpfads positioniert ist.

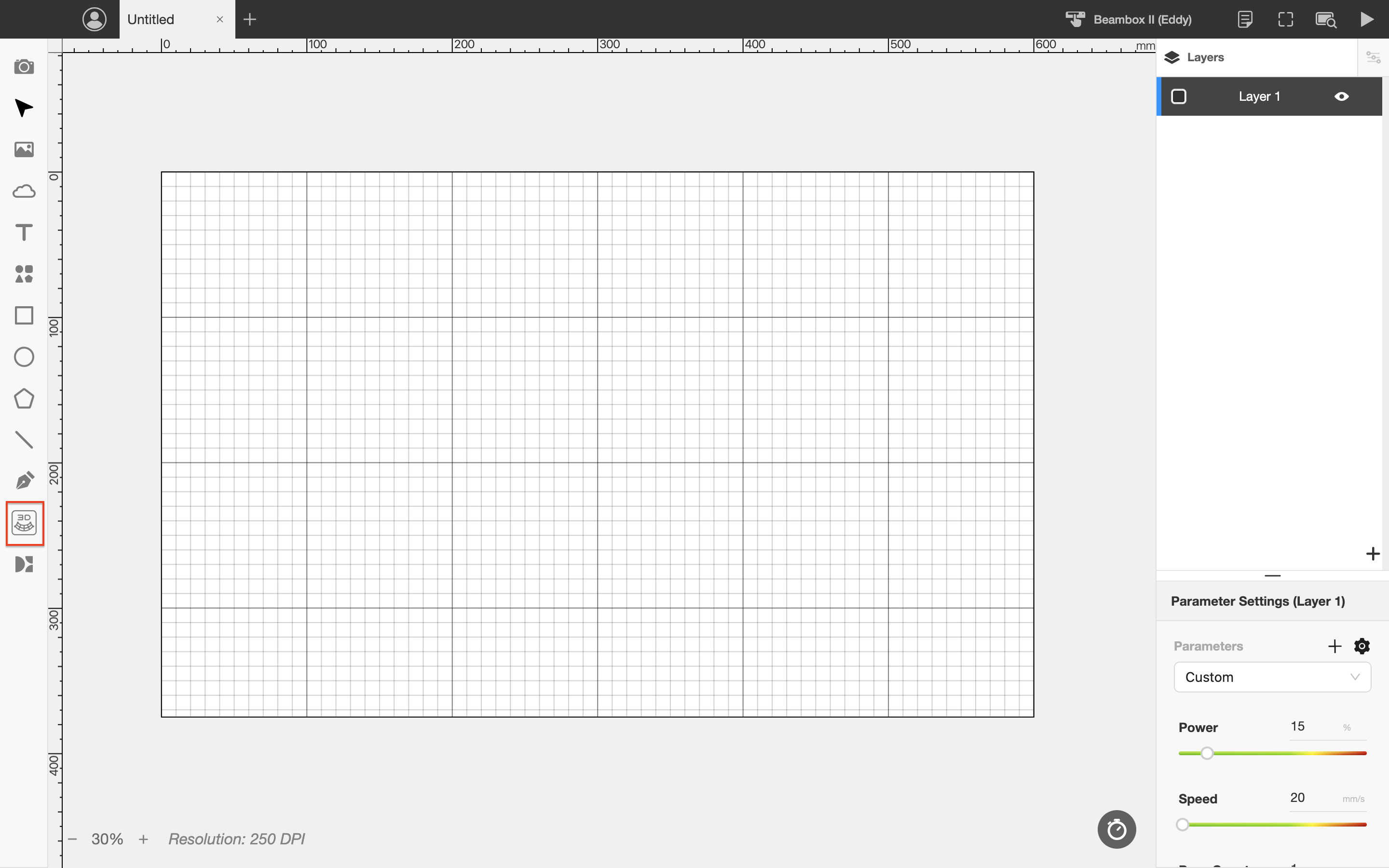

1. Klicken Sie auf das Symbol für die Oberflächengravur, um den Oberflächengravurmodus zu aktivieren.

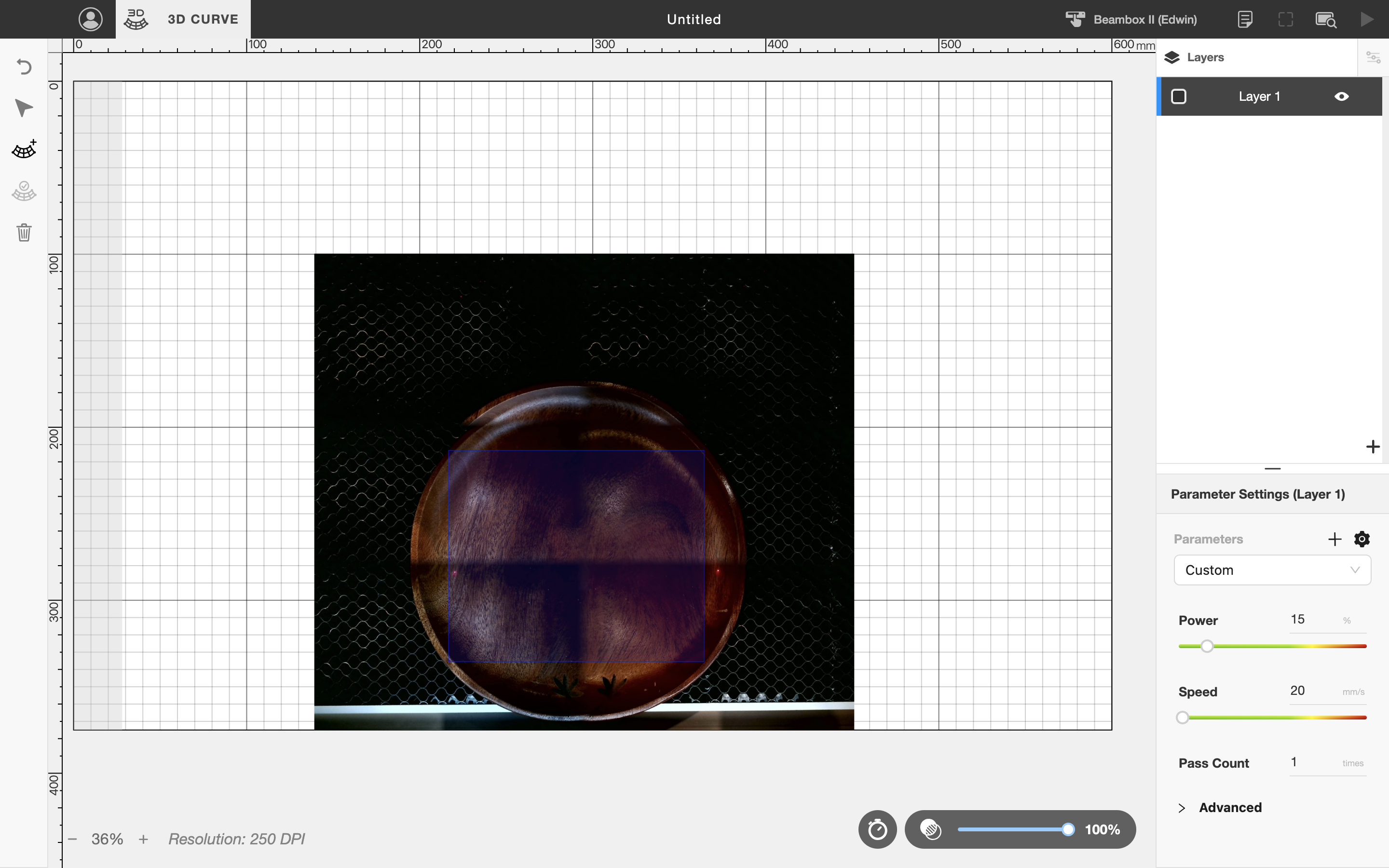

2. Wählen Sie den zu gravierenden Bereich aus

   Aufgrund erheblicher Positionierungsfehler bei der Verwendung des 16-mm-Brennweiten-Modus zur Bilderfassung empfehlen wir stattdessen den 4-mm-Brennweiten-Modus. Alternativ können Sie die Rahmenvorschau zur Positionsabschätzung für die Kurvengravur nutzen.

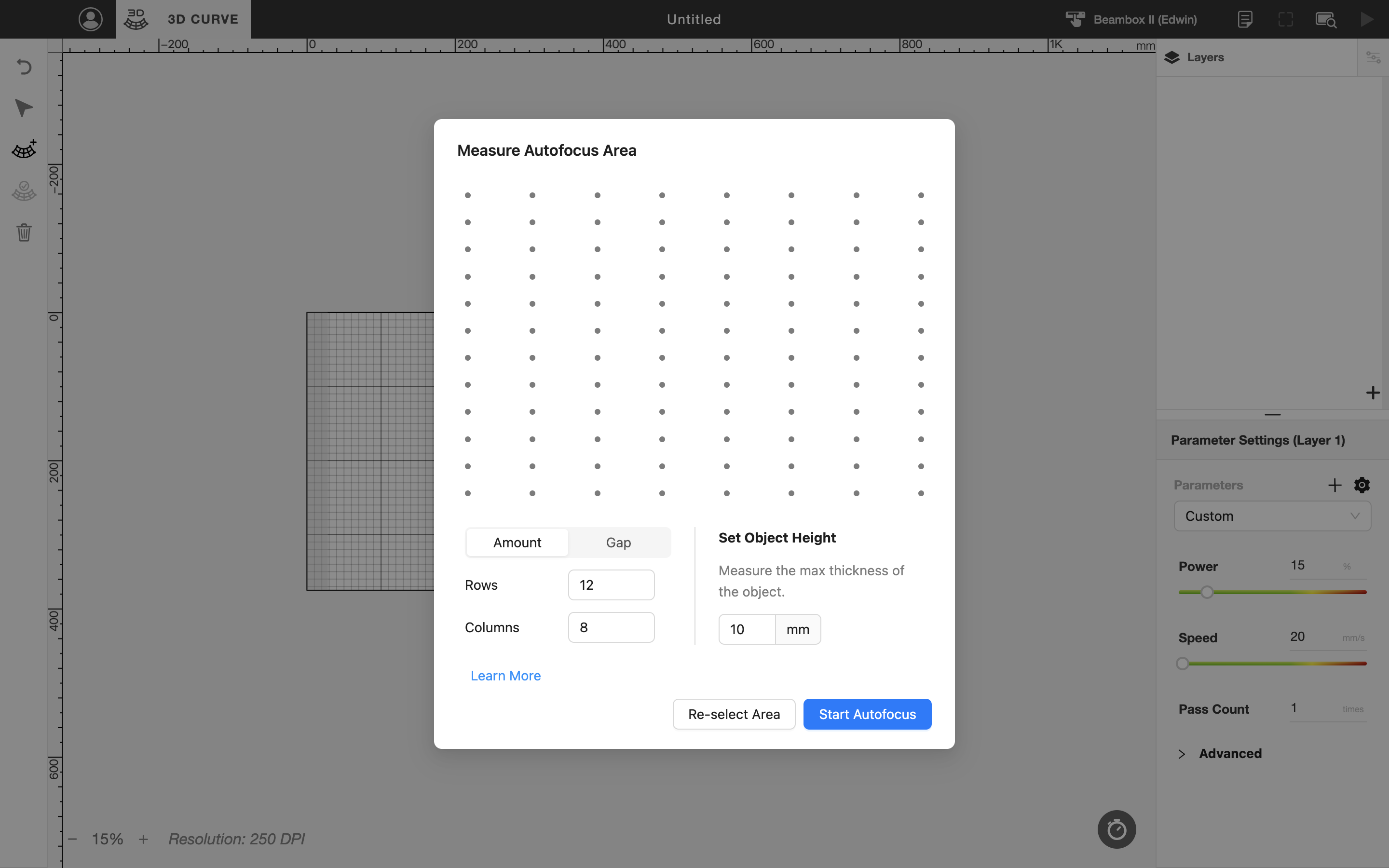

3. Fokuspunkte auswählen und Objekthöhe eingeben

   Sie können die Anzahl der Fokuspunkte wählen. Eine höhere Fokusdichte bietet ein detaillierteres Oberflächenmodell, verlängert jedoch die Fokussierzeit.

   Bitte geben Sie die maximale Höhe Ihres Gravierobjekts ein, um einen sicheren Verfahrbereich der Z-Achse zu berechnen und Kollisionen während des Betriebs zu vermeiden.



4. Referenzpunkte erfassen

   Vor Beginn der Fokussierung müssen Sie den Referenzwert ermitteln. Senken Sie die Fokussonde ab, bewegen Sie sie zum höchsten Punkt des Gravierobjekts und drücken Sie zur Bestätigung, um zu fokussieren.

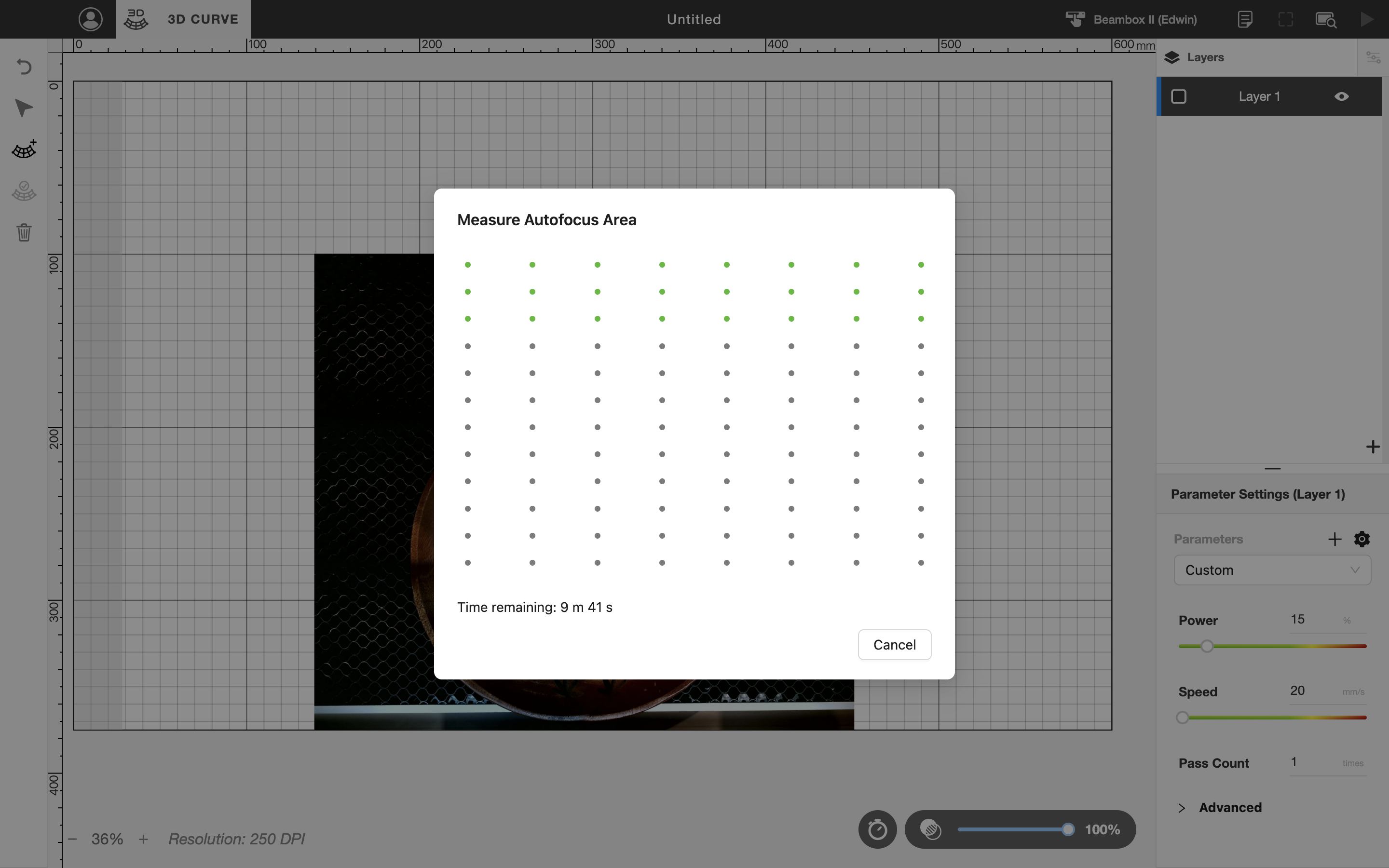

5. Fokussierung starten

   Nach Erfassung der Referenzpunkte wird der Laserkopf auf die Ausgangsposition zurückgesetzt und der Rotlicht-Fokussierungsprozess beginnt. Schließen Sie während des Fokussierungsvorgangs bitte nicht das Fenster und verwenden Sie nicht das Bedienfeld, um den Prozess nicht zu unterbrechen. Erfolgreich fokussierte Punkte werden grün angezeigt.

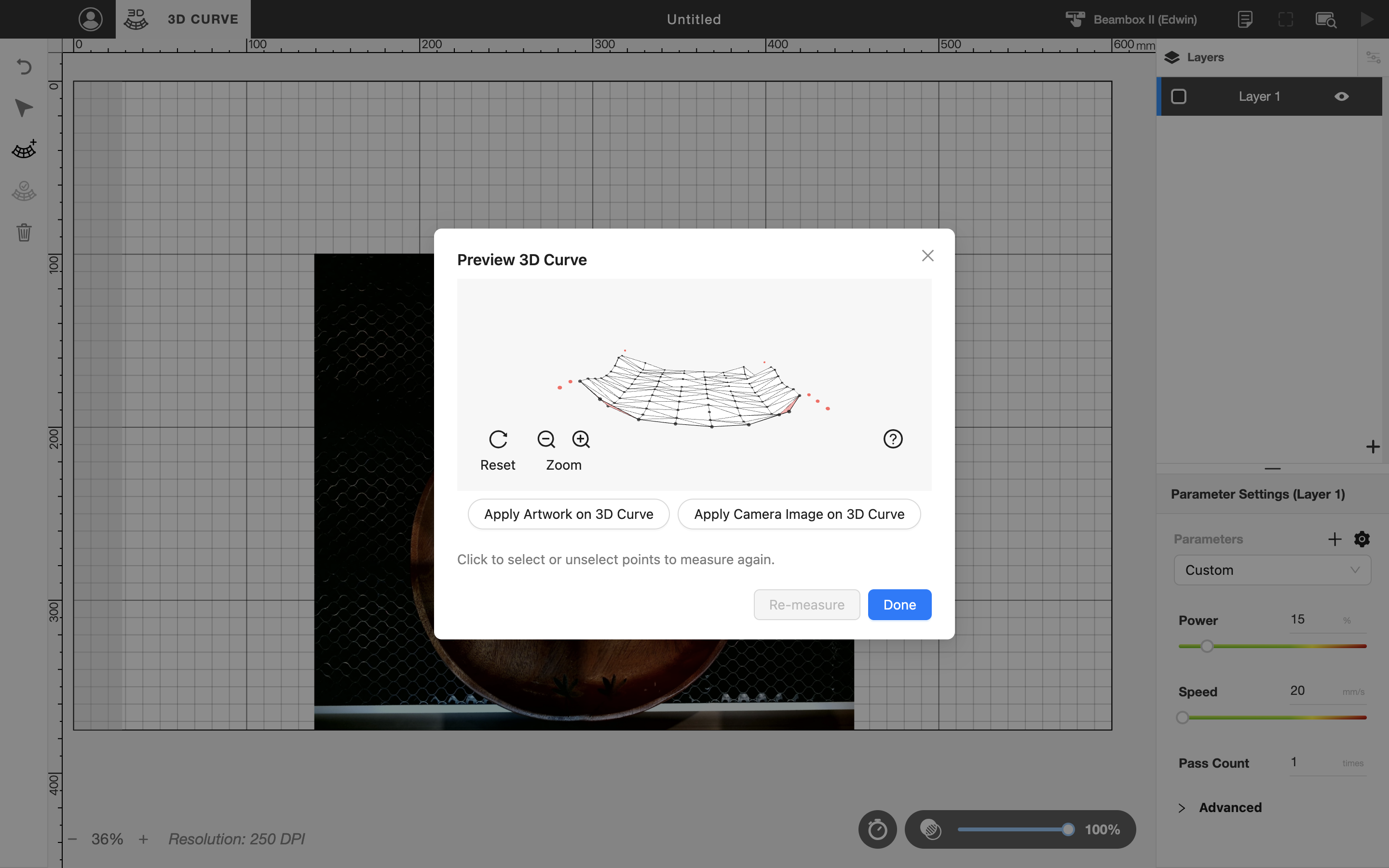

6. Fokussierung abgeschlossen

   Nach Abschluss der Fokussierung wird ein Oberflächenmodell generiert. Sie können es mit der Maus drehen und verschieben, um die Fokussierungsergebnisse zu überprüfen.
7. Fokussierungsergebnisse bestätigen

   Rote Punkte zeigen einen Fokussierungsfehler an. Wählen Sie einen fehlgeschlagenen Fokussierungspunkt aus, um die Fehlerursache zu ermitteln.

   Häufige Fokussierungsfehler sind "Rotlichtmessfehler" und "Objekt außerhalb des messbaren Bereichs". Bei Auftreten eines Fehlers überprüfen Sie bitte:

   • Ob der Fokussierungspunkt zu niedrig ist, z. B. beim Fokussieren auf die Wabenplatte.
   • Ob der rote Lichtpunkt deutlich sichtbar ist, ohne zu verschwimmen oder zu schwach zu sein.
   • Ob Umgebungslicht die Leistung der Rotlicht-Fokussierung beeinträchtigen könnte.

8. Erneut fokussieren

   Um einen bestimmten Punkt erneut zu fokussieren, zoomen Sie in das Design und wählen Sie den gewünschten Fokussierungspunkt aus, um die Fokussierung zu wiederholen.

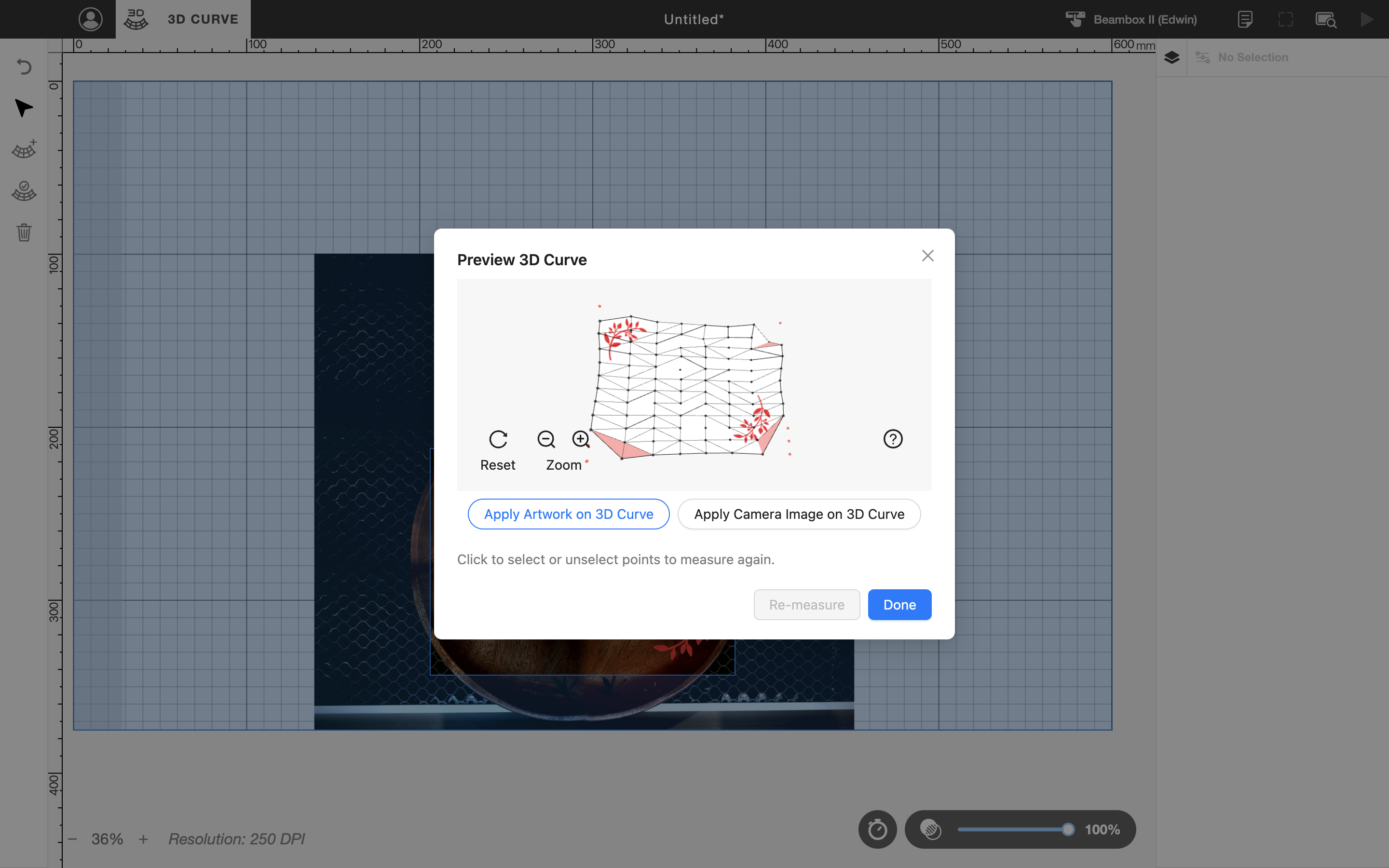

9. Design überprüfen

   Nach der Fokussierung können Sie auf die untenstehende Schaltfläche klicken, um das aktuelle Design auf das vorhandene Oberflächenmodell zu projizieren. Dies ermöglicht eine genauere Überprüfung der Designposition.Hinweis: Bereiche mit einem Höhenunterschied von mehr als 45 Grad werden rot markiert, um anzuzeigen, dass sie den maximal gravierbaren Winkel überschreiten. Bitte platzieren Sie keine Grafiken in den rot markierten Bereichen.

10. Kurvengravurauftrag übermitteln

    Nachdem Sie die empfohlenen Parameter angepasst haben, übermitteln Sie den Auftrag, um den Kurvengravurprozess zu starten.
