Beschreibung

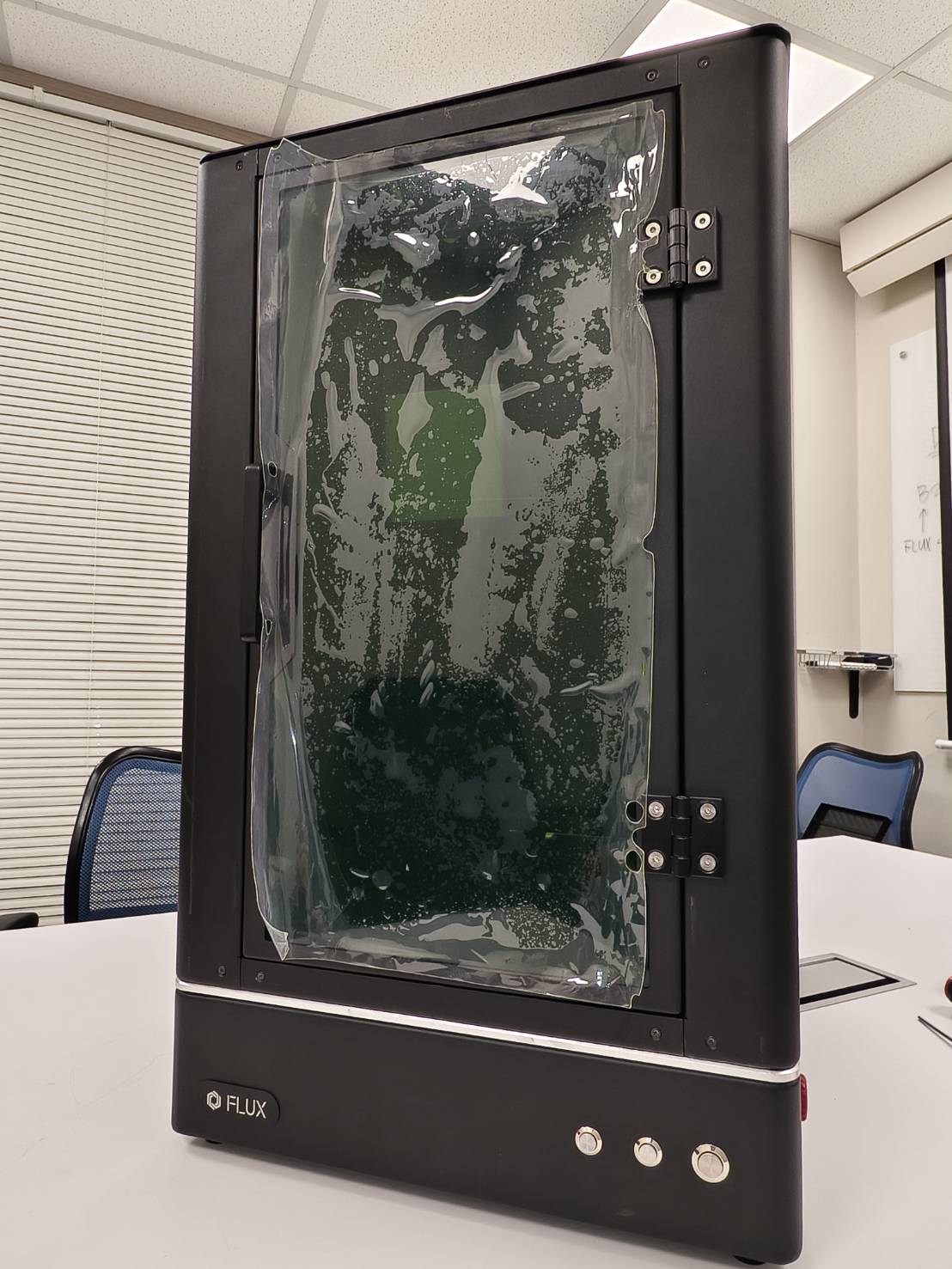

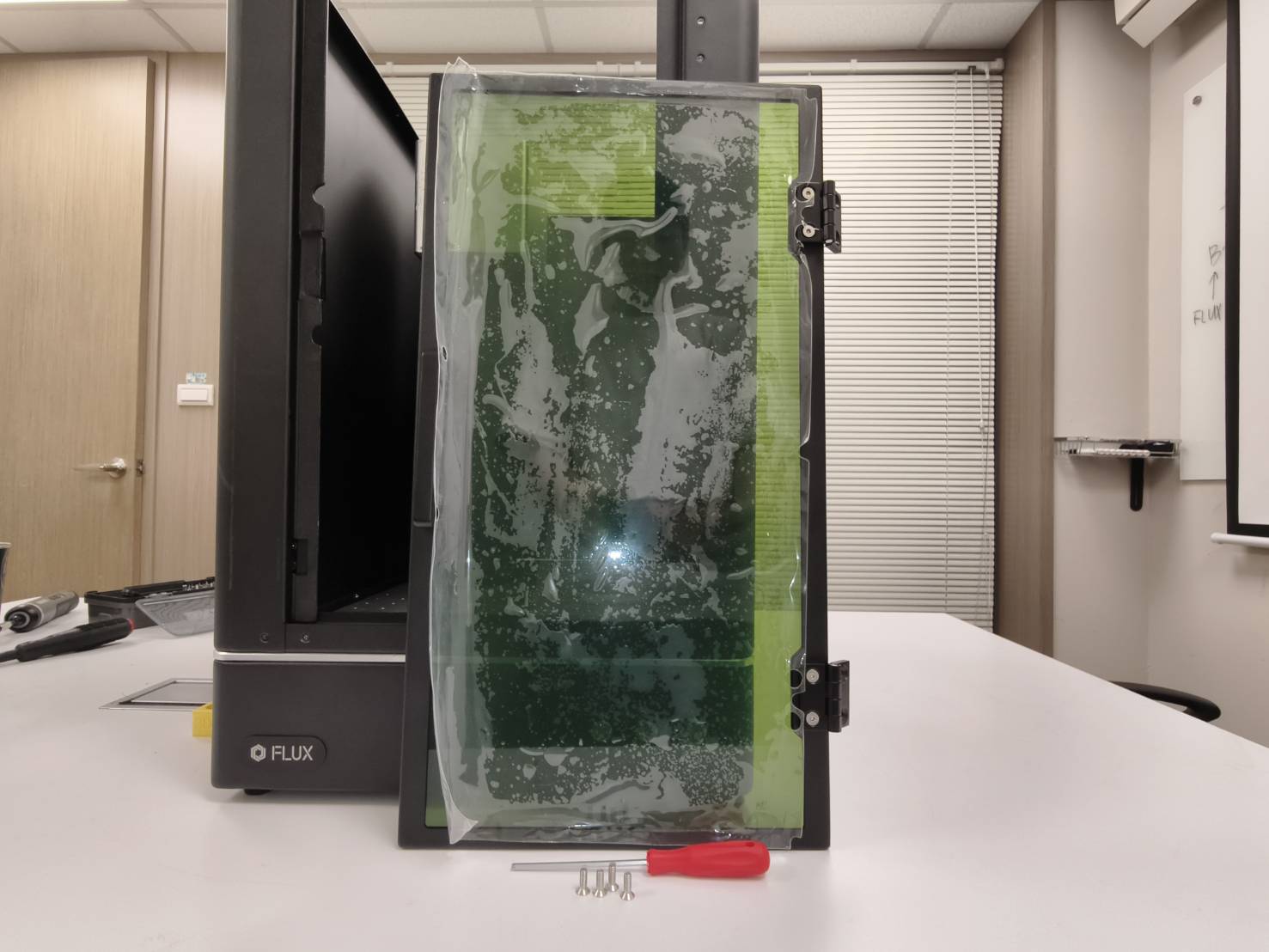

Dieser Artikel führt Sie durch die Installation der manuellen Tür an der Promark Desktop-Version.

Unterstützte Modelle:

Promark Desktop D20 / D30 / D50
Promark MOPA High Contrast M20

Lieferumfang

Artikelnummer	Bezeichnung/Beschreibung	Stückzahl	Hinweis
A	Linke Abdeckung (mit Leiterplatte)	1 Stk.
B	Rechte Abdeckung	1 Stk.
C	Querstrebe	2 Stk.

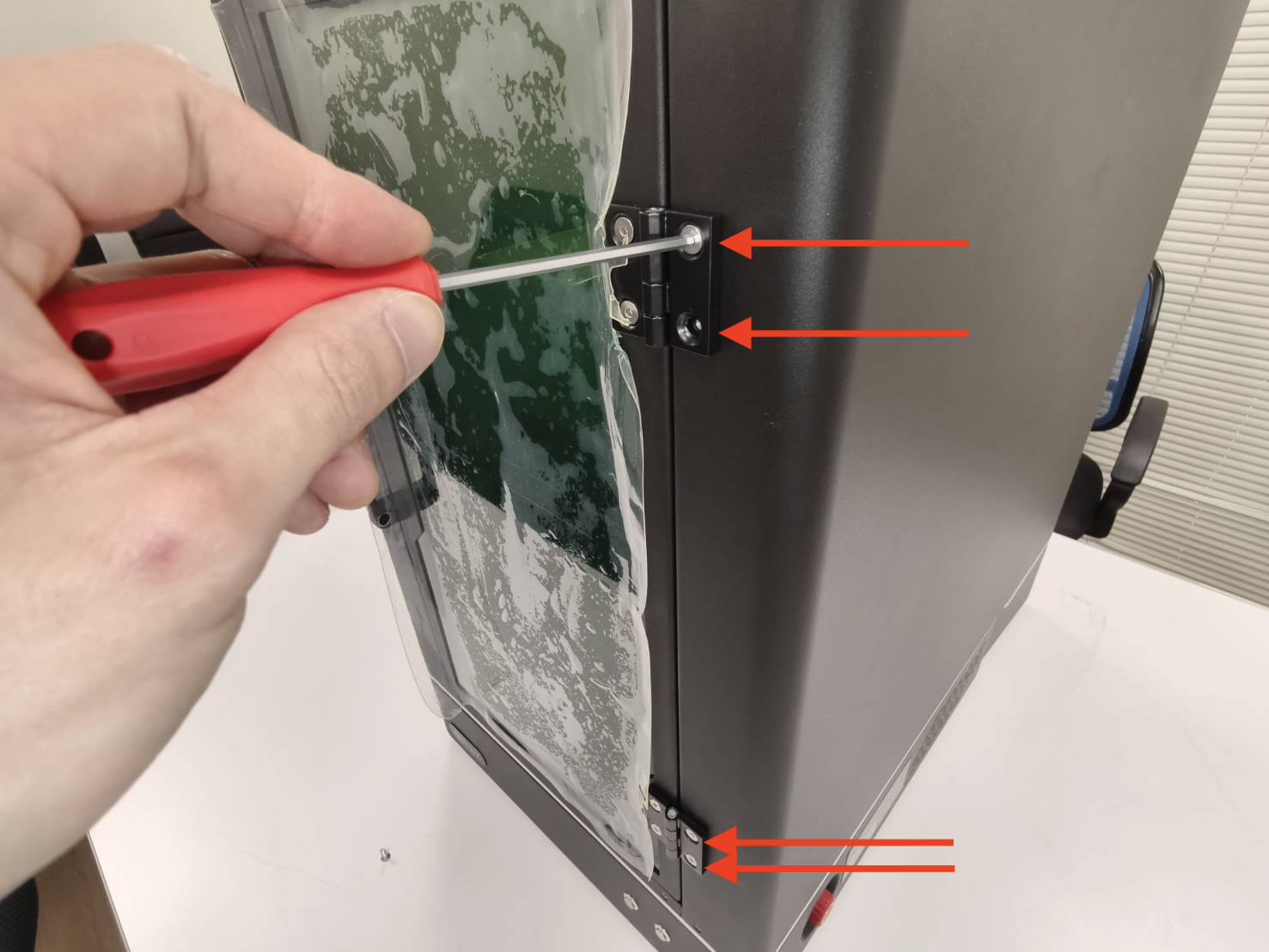

D	Türeinheit (mit Scharnieren)	1 Stk.
E	Rückwand	1 Stk.
F	Hinterer Standfuß	2 Stk.
G	Silberplatte	1 Stück
H	Kabelplatte	1 Stk.

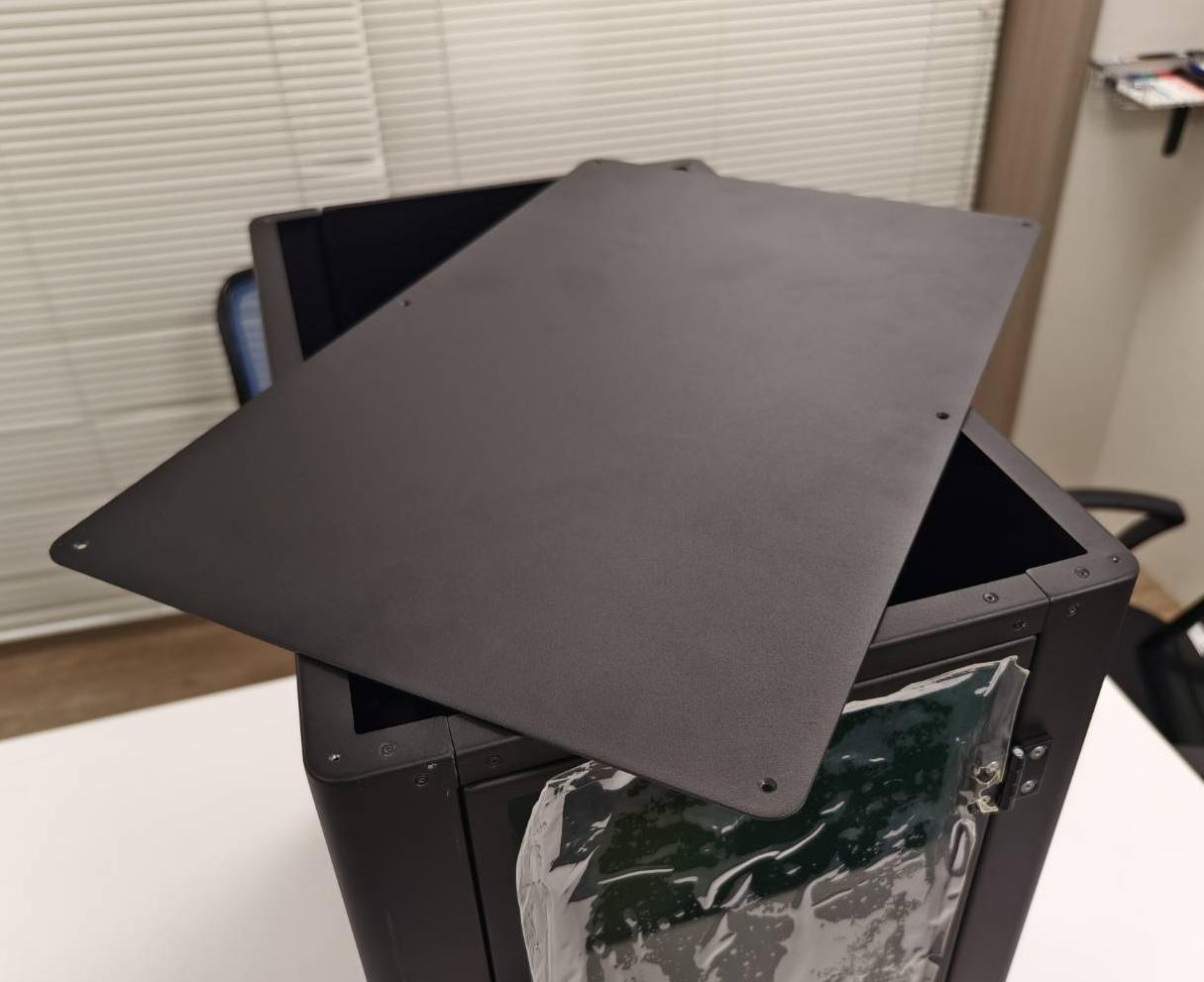

I	Obere Abdeckung	1 Stk.

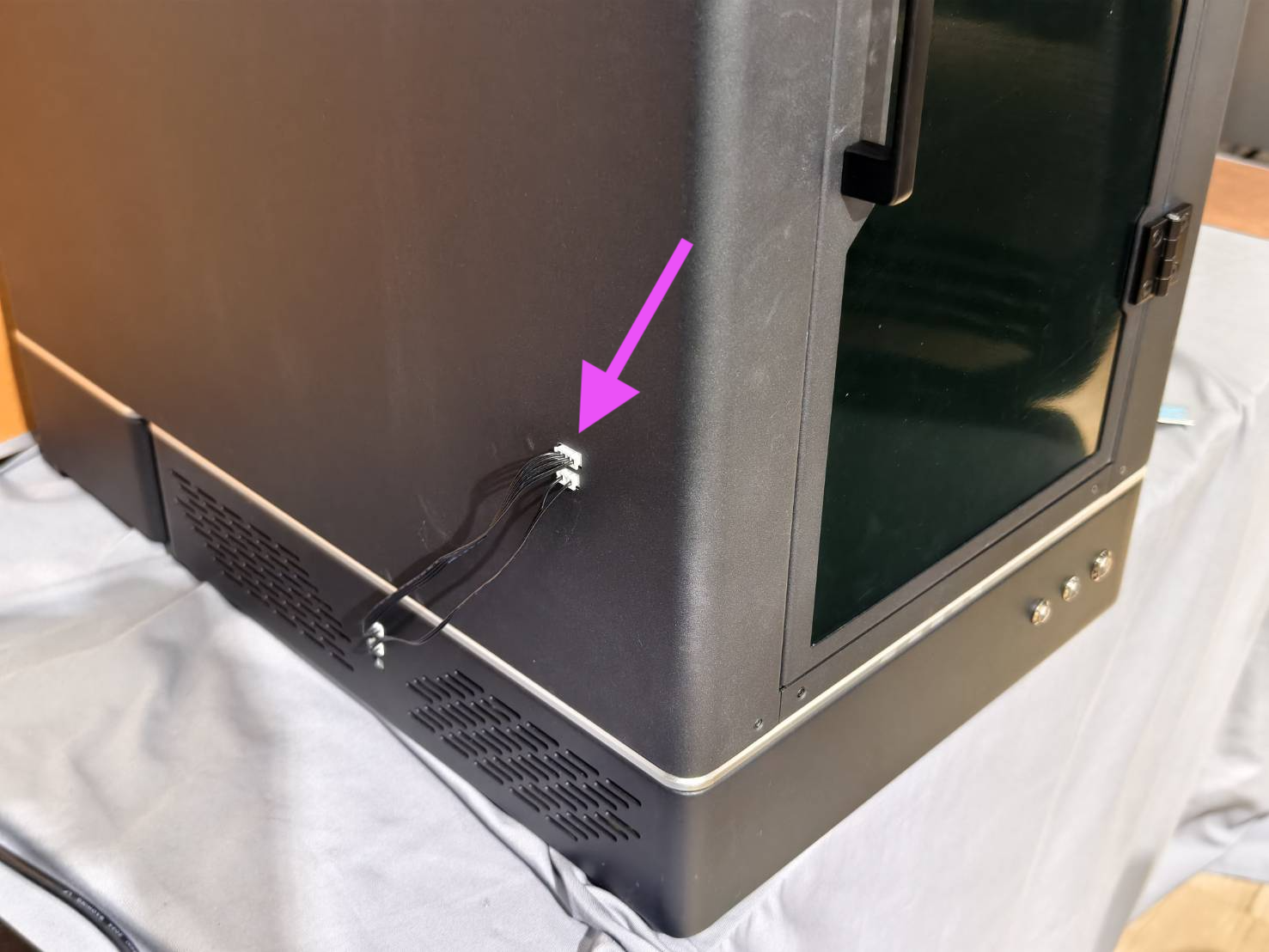

J	Kabel 1 (Türsensorkabel)	1 Stk.
K	Kabel 2 (Rotationskabel)	1 Stk.
S1	T8 Torx-Schraube	16 Stück	Zwei zusätzliche enthalten
S2	M4*8 (3mm Innensechskant) Flachkopfschraube	7 Stück	Eine zusätzliche enthalten
S3	M4*12 (3mm Innensechskant) Flachkopfschraube	9 Stück	Eine zusätzliche enthalten
S4	M4*10 (3mm Innensechskant) Senkkopfschraube	5 Stück	Eine zusätzliche enthalten
S5	M3*6 (2,5mm Innensechskant) Linsenkopfschraube	5 Stück	Eine zusätzliche enthalten
T1	2,5mm Innensechskantschlüssel	1 Stk.
T2	T8 Torx-Schraubendreher	1 Stk.

Werkzeuge:

Eigene Vorbereitung:

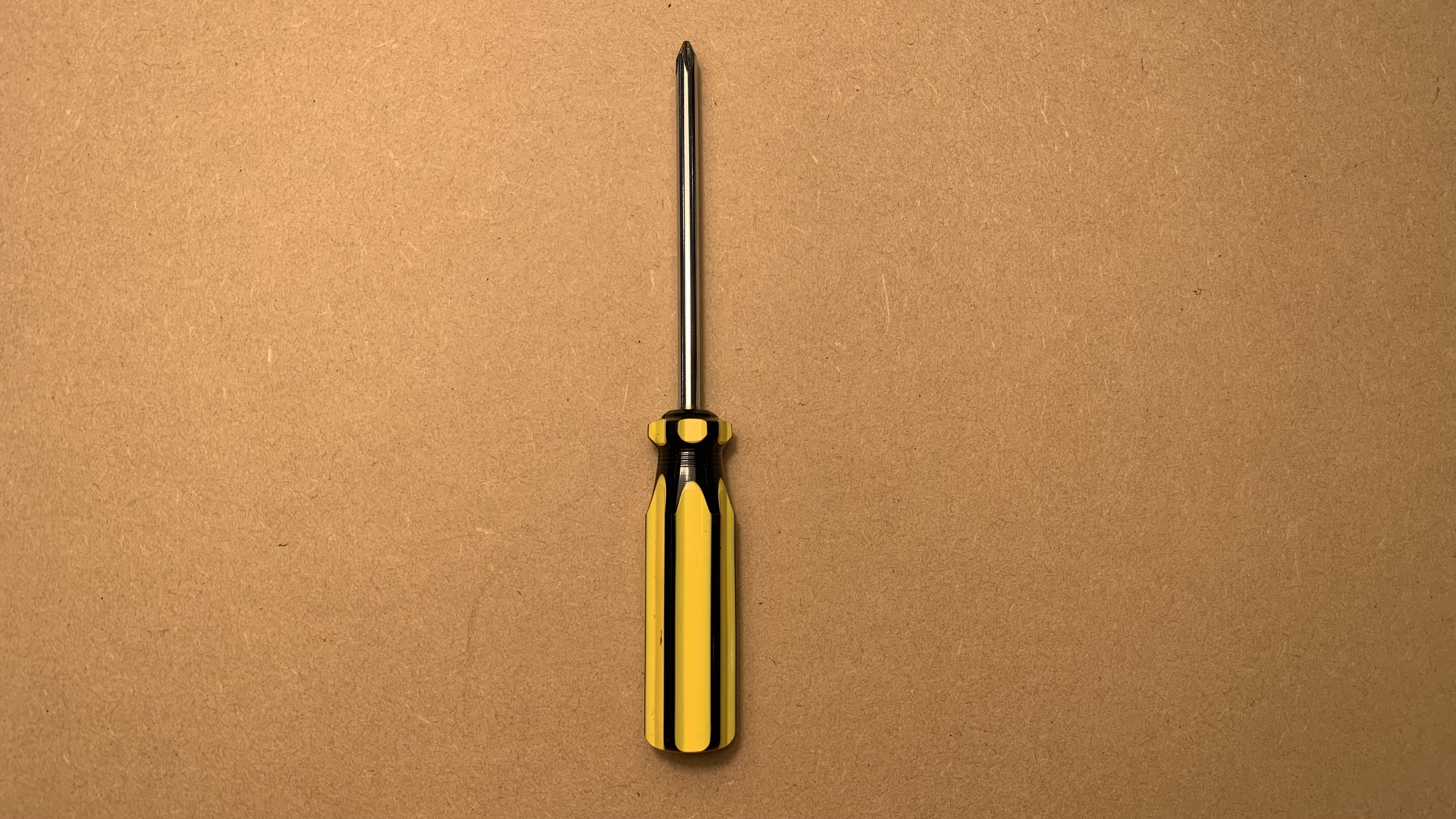

Kreuzschraubendreher

Schritt 1

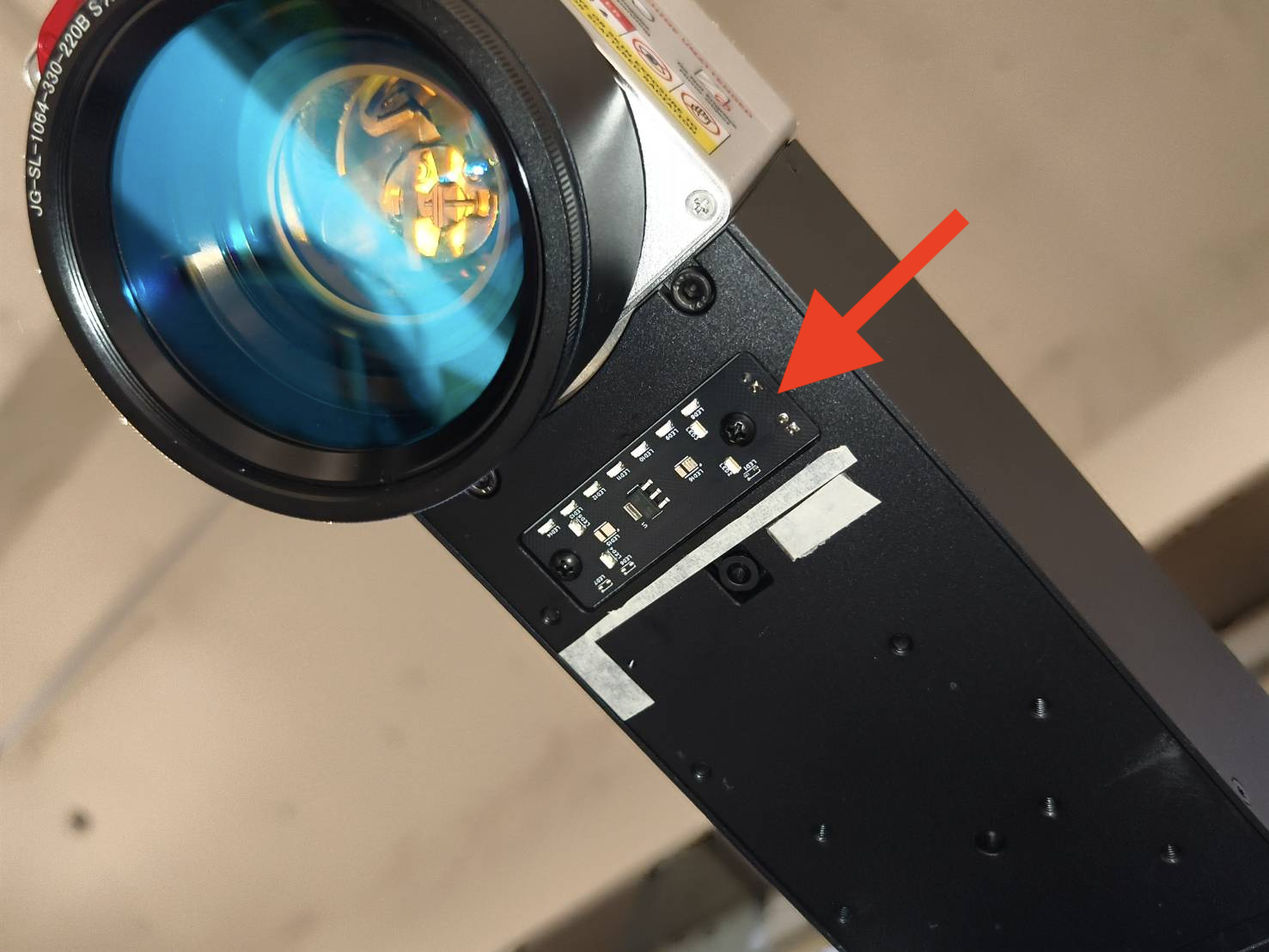

Bitte folgen Sie der untenstehenden Anleitung zum Austausch der Kamera-LED-Platine.
(Ziel ist es, die LED-Platine gegen eine andere auszutauschen, um Überbelichtung bei installierter manueller Tür zu vermeiden.)
Promark - Austausch der Kamera-LED-Platine

Schritt 2

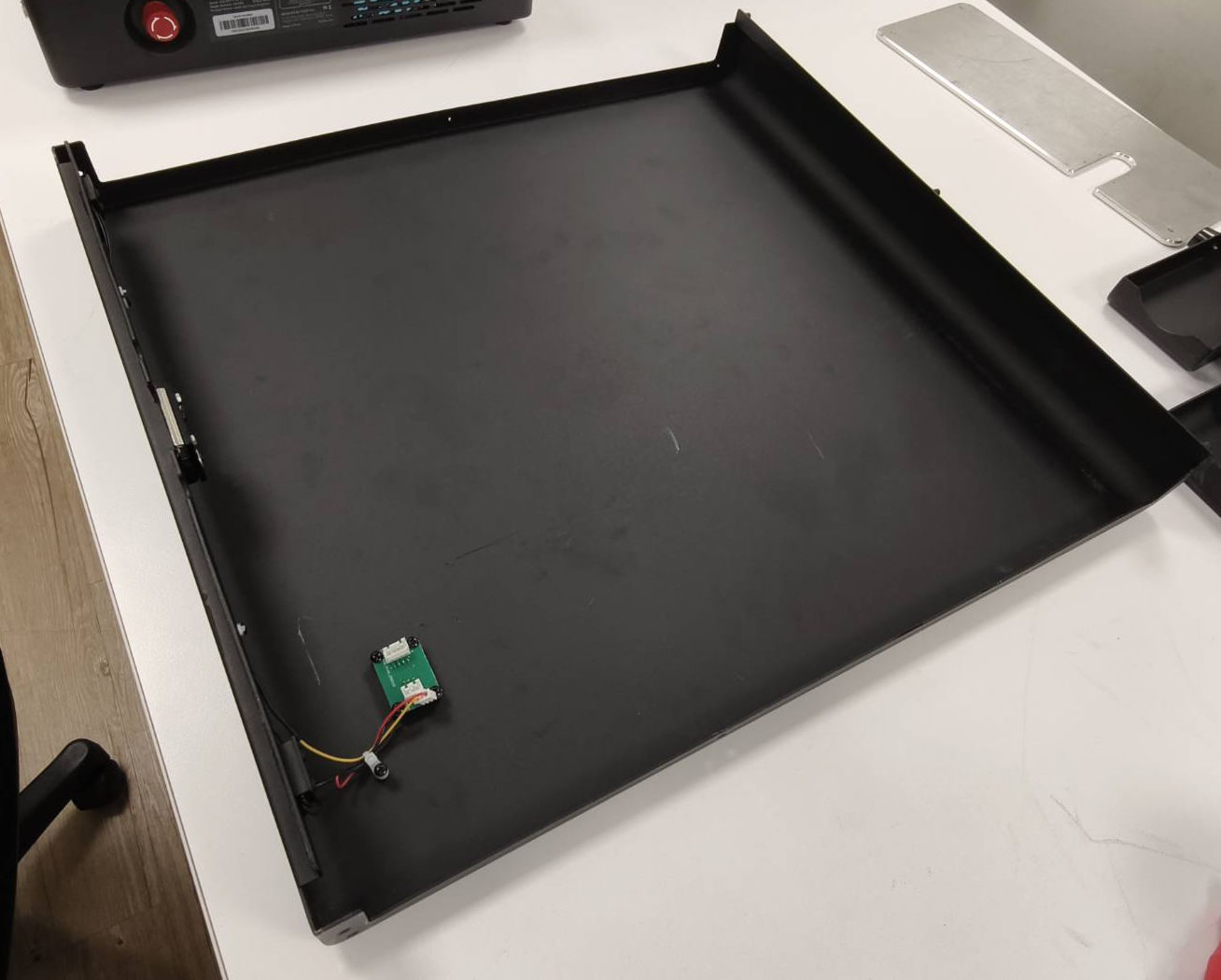

Legen Sie die linke Seitenplatte (A) mit der kleinen Leiterplatte flach auf den Tisch, wobei die Leiterplattenseite nach oben zeigt, wie in der Abbildung dargestellt.

Schritt 3

Befestigen Sie die Querstrebe (C) mit 2 Stück T8-Schrauben (S1).

Schritt 4

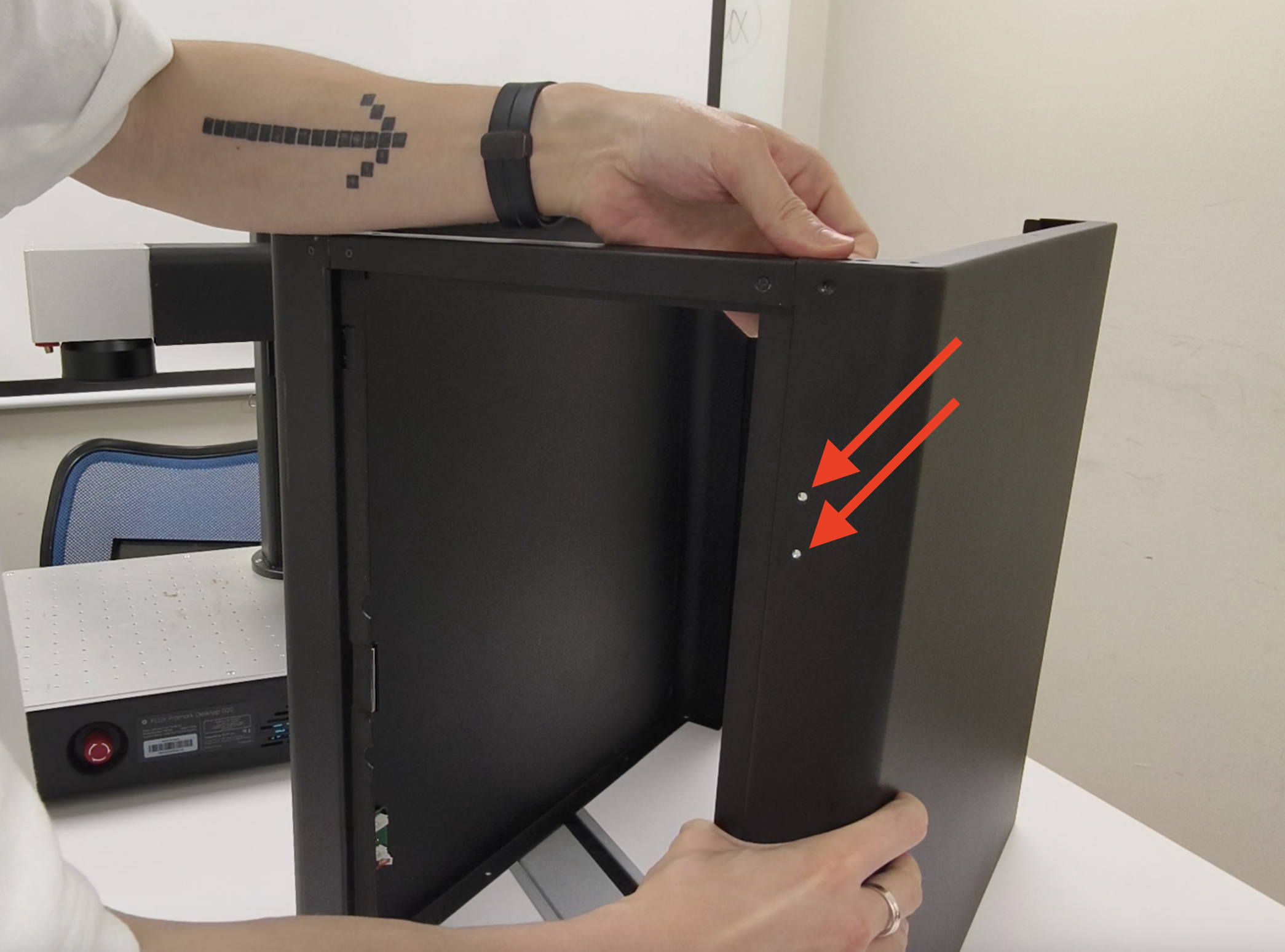

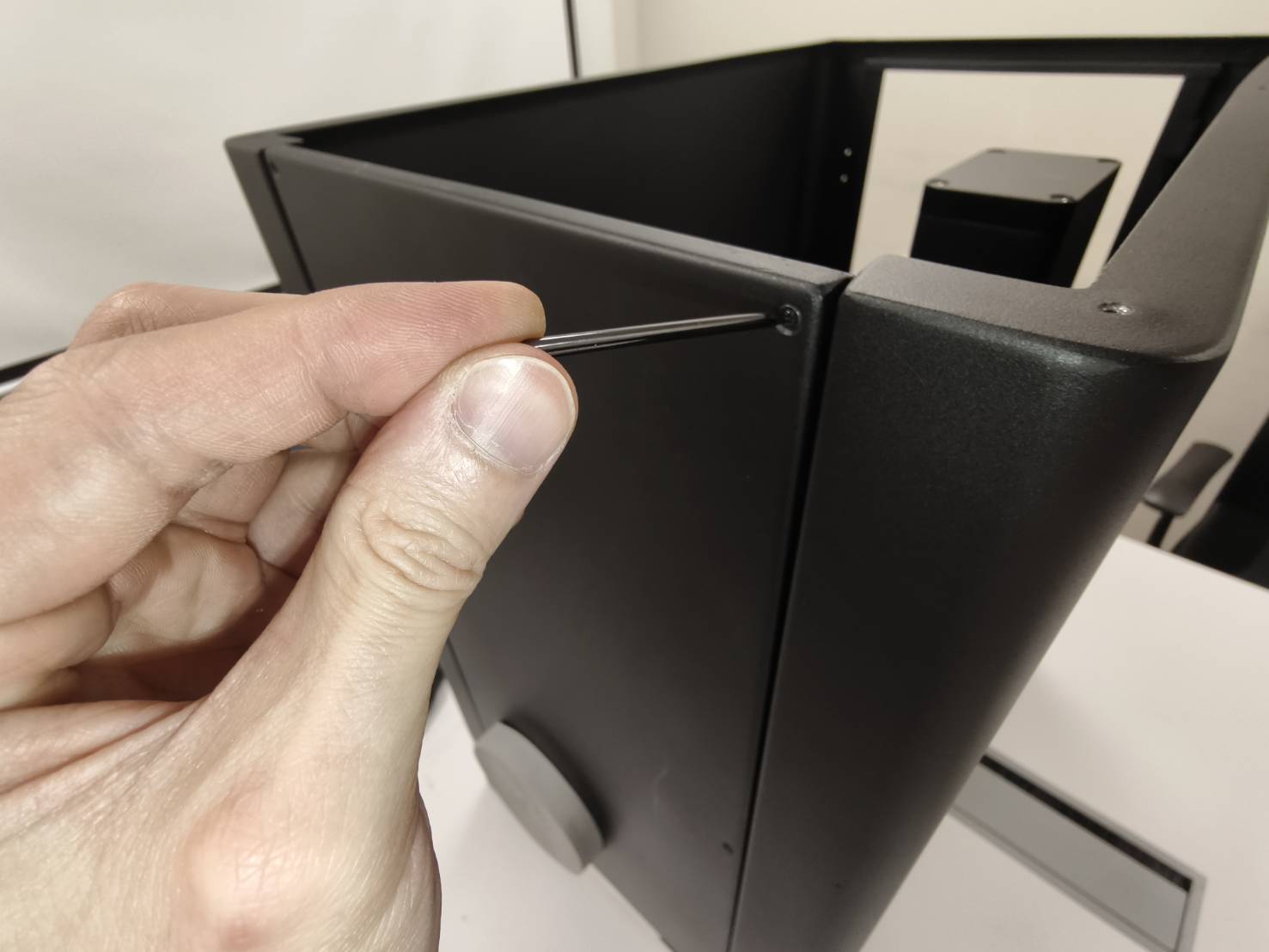

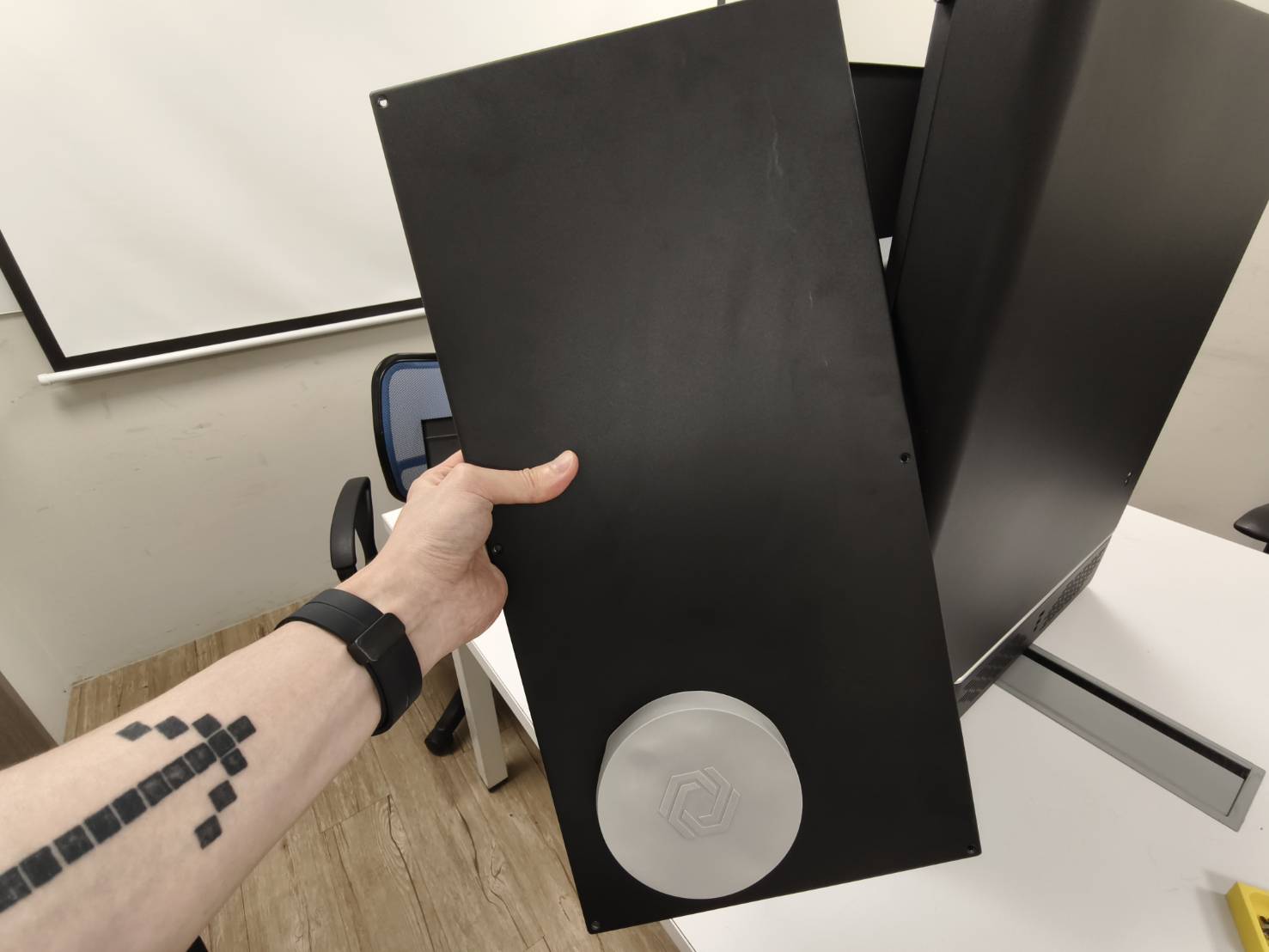

Stellen Sie die linke Seitenwand aufrecht und lokalisieren Sie die rechte Seitenwand (B).
Befestigen Sie die rechte Seitenwand an der Querstrebe und sichern Sie sie mit 2 Stück T8-Schrauben (S1).
(Hinweis: Achten Sie darauf, dass die Schraubenlöcher an der rechten Seitenplatte nach vorne zeigen.)

Schritt 5

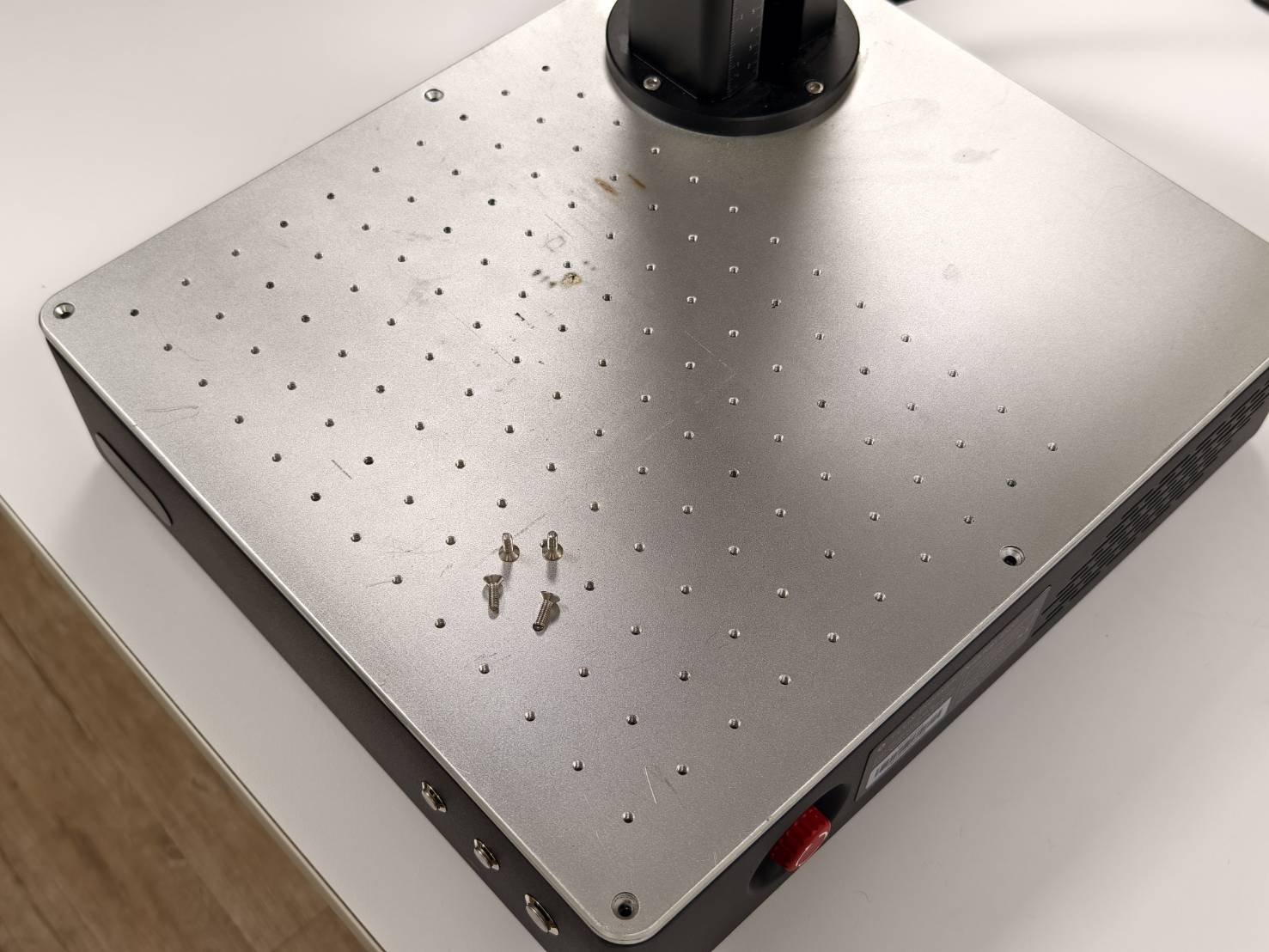

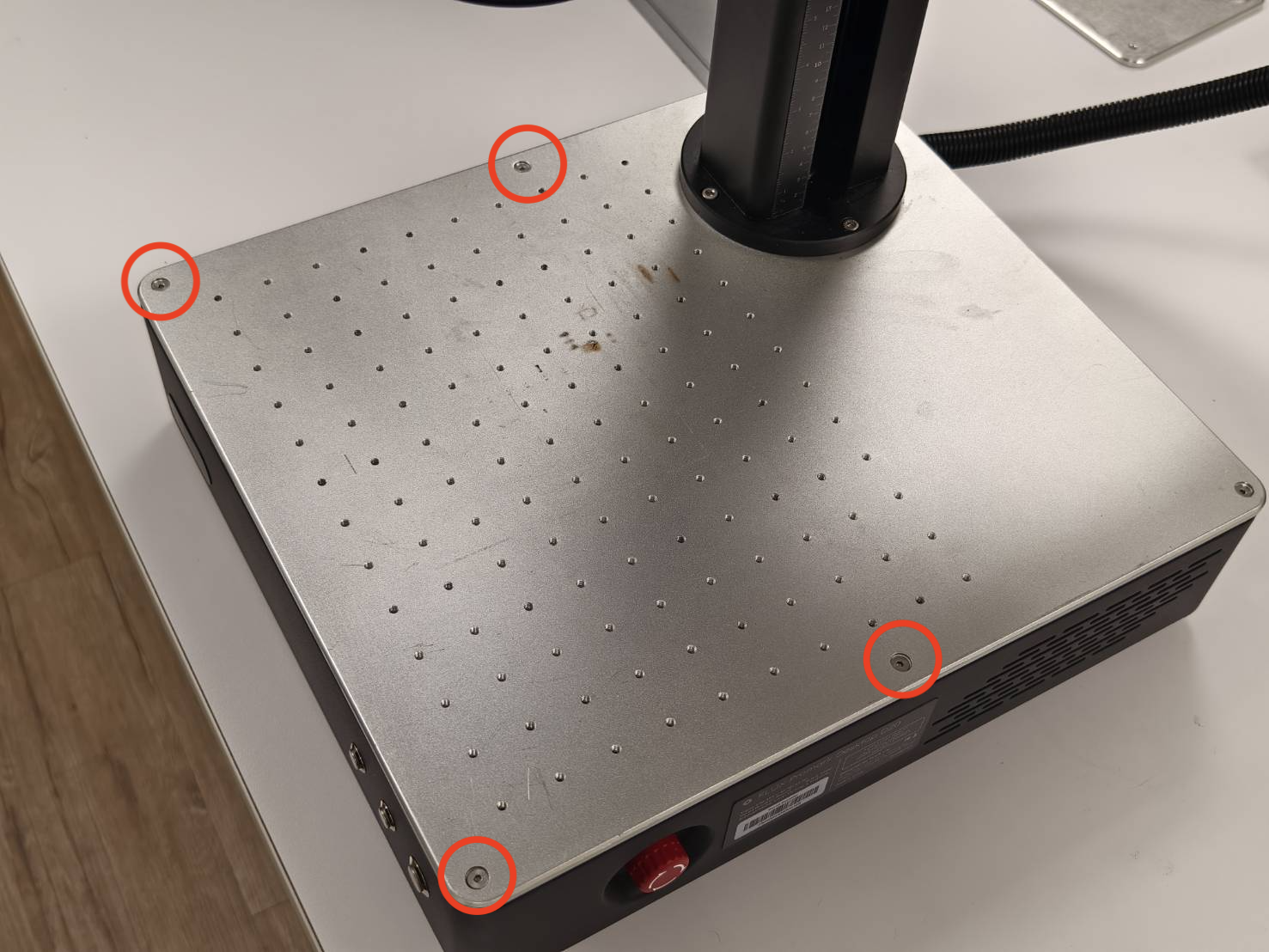

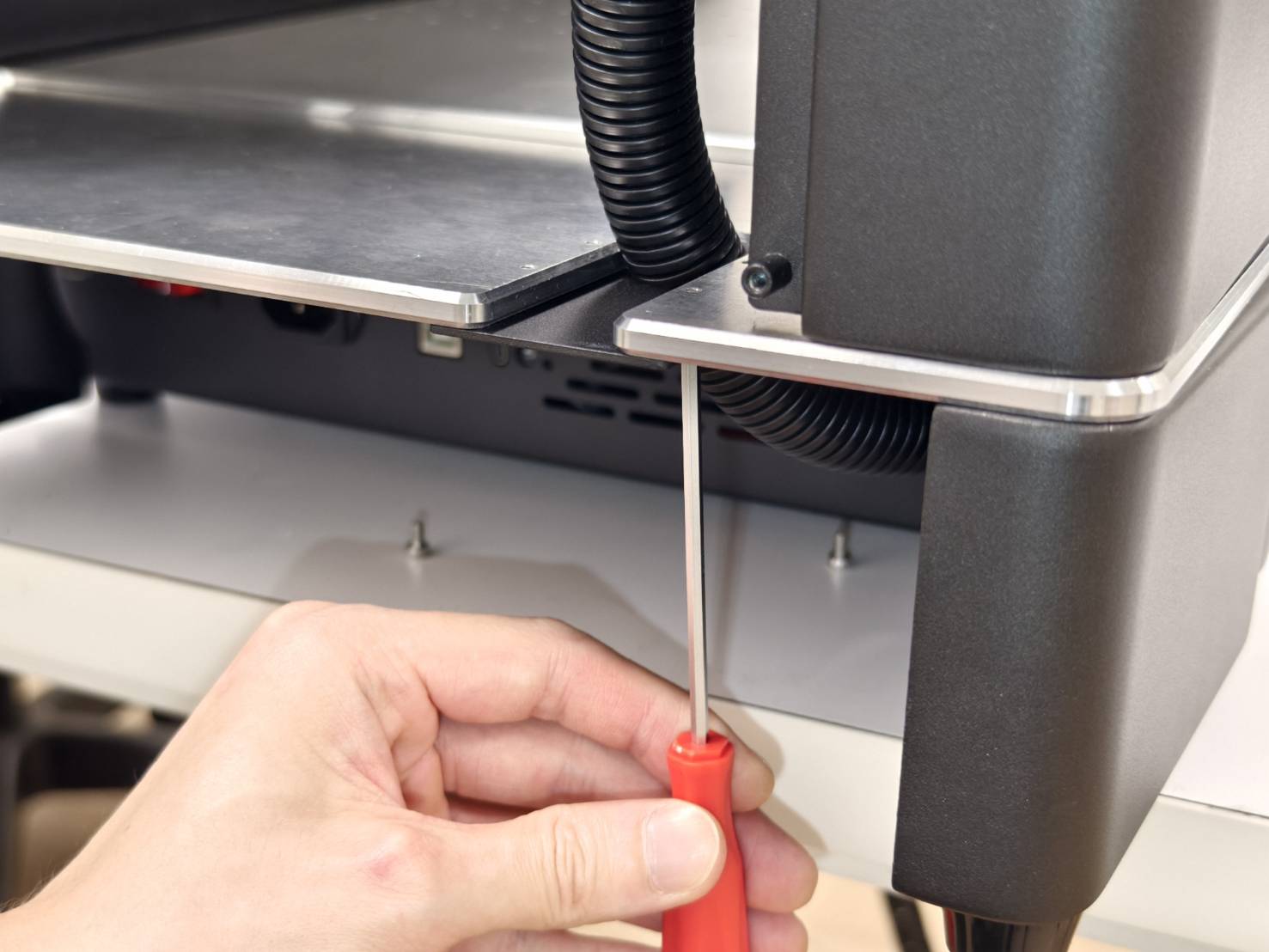

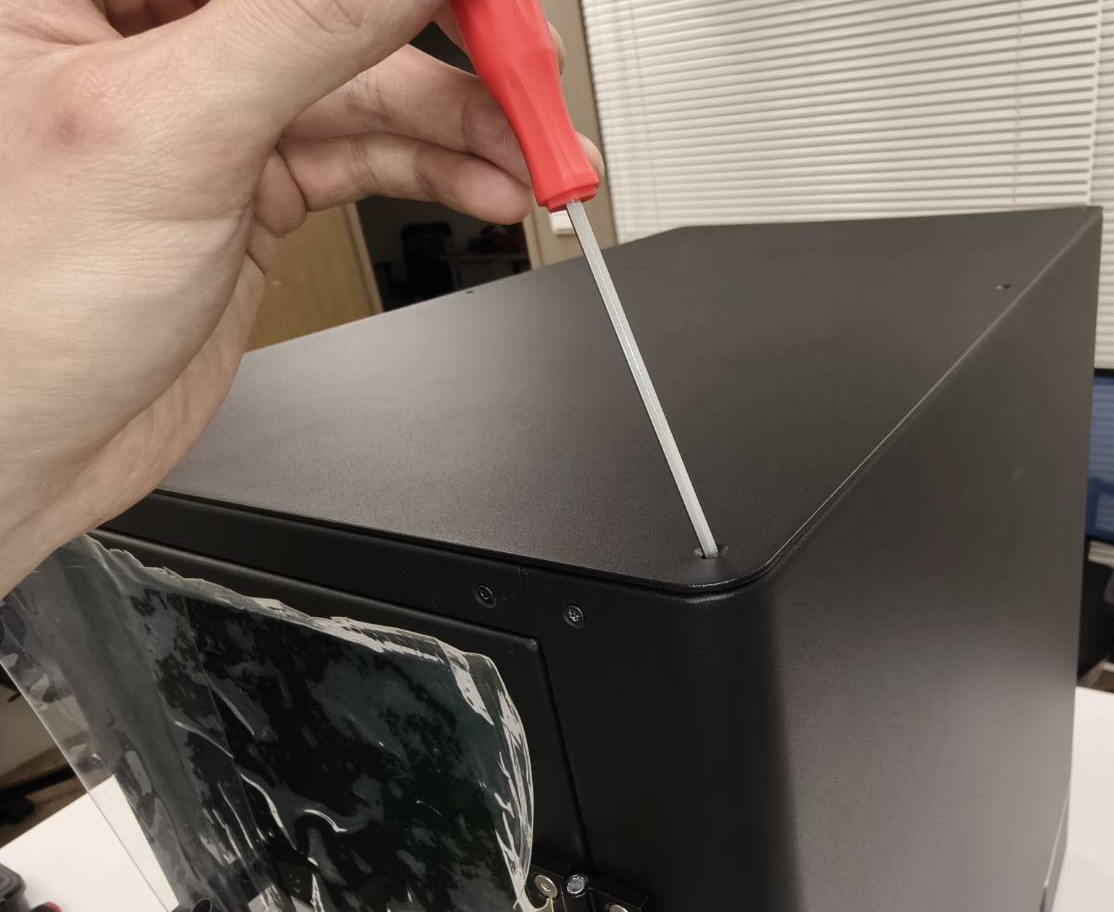

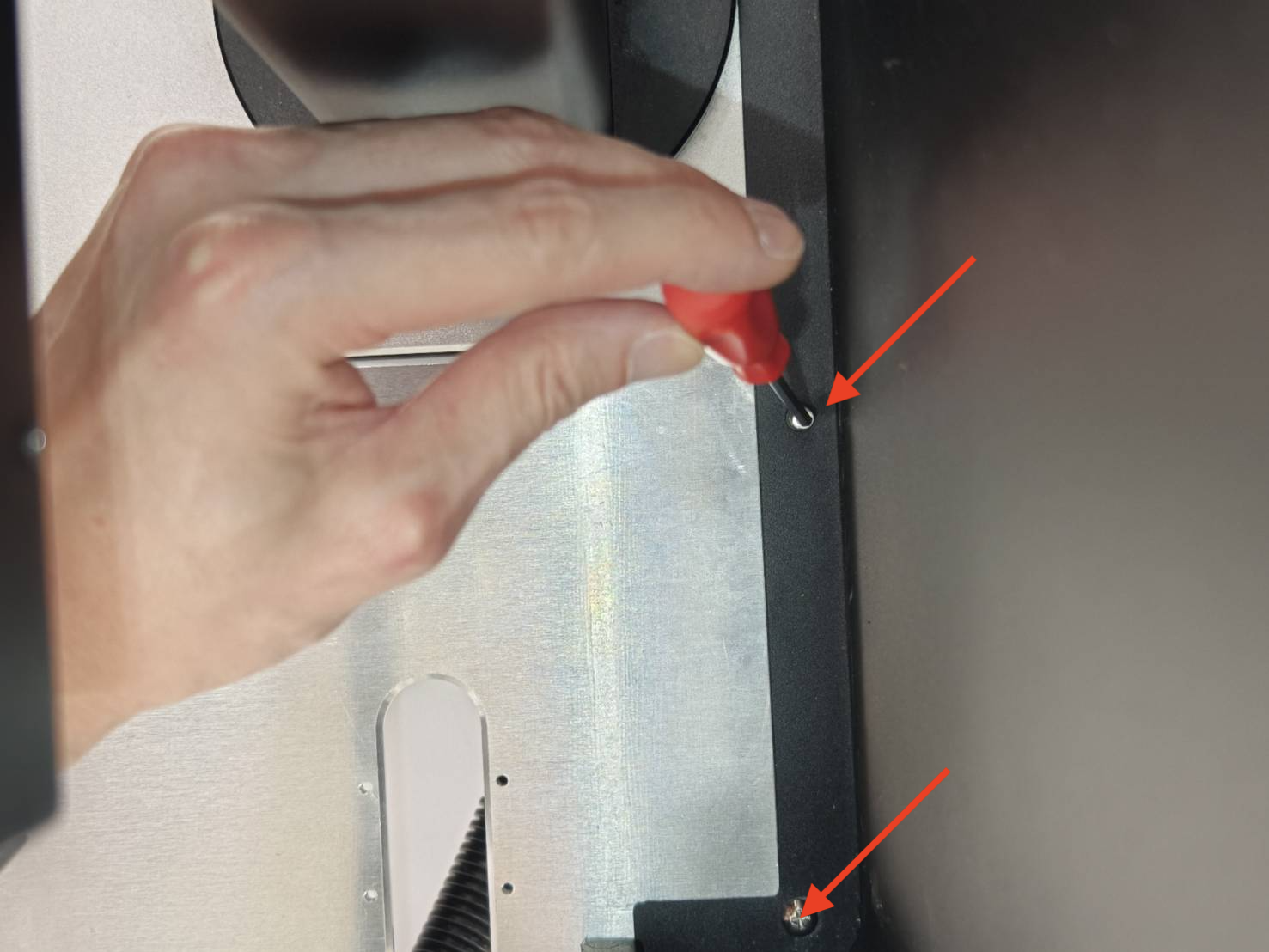

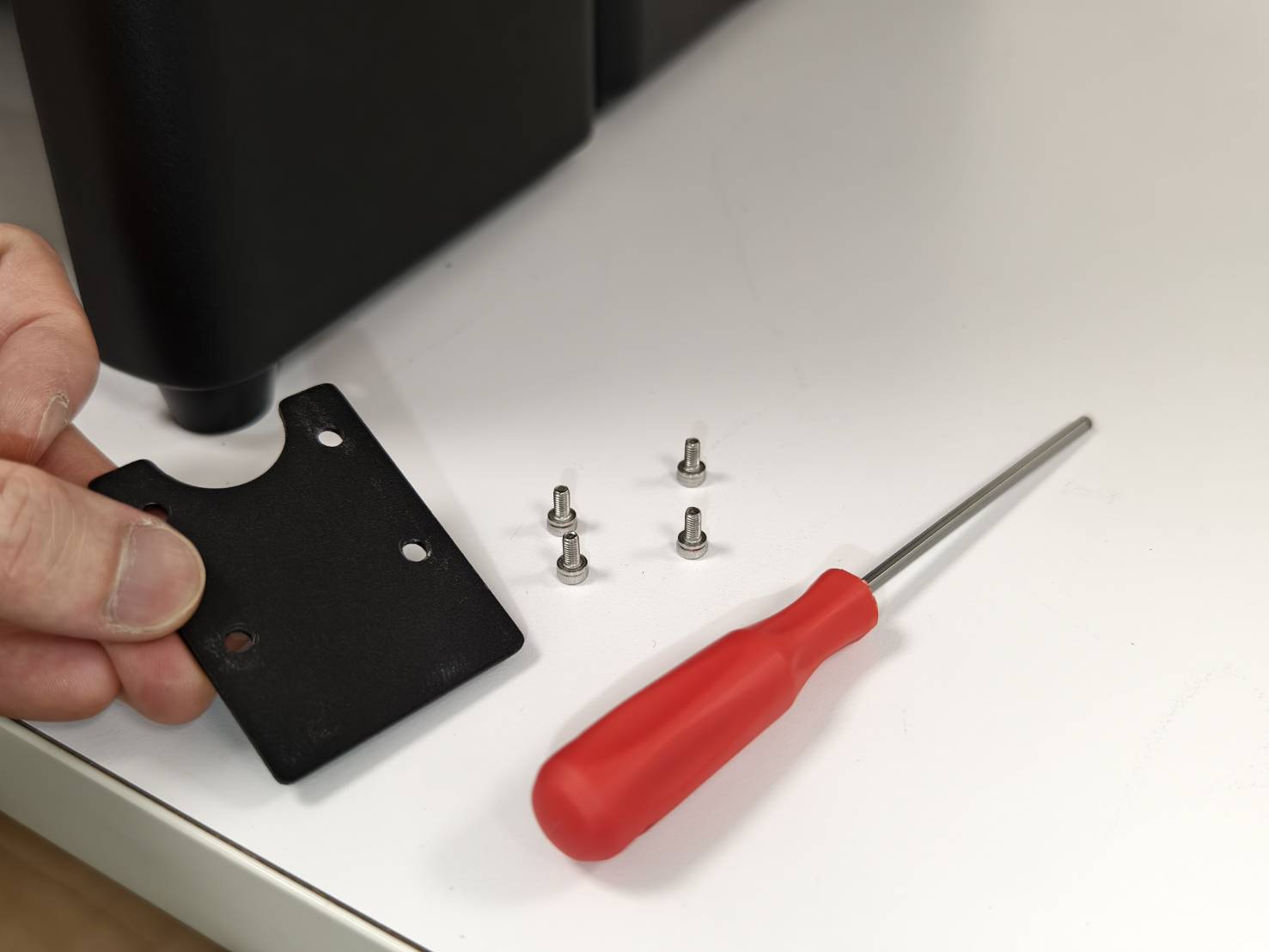

Entfernen Sie die vier Schrauben vom Hauptgehäuse der Maschine. (4 Stück 2,5mm Inbusschrauben)

Schritt 6

Setzen Sie die montierten Seitenplatten direkt auf die Maschine, wobei die Querstrebe vorne liegt.

Schritt 7

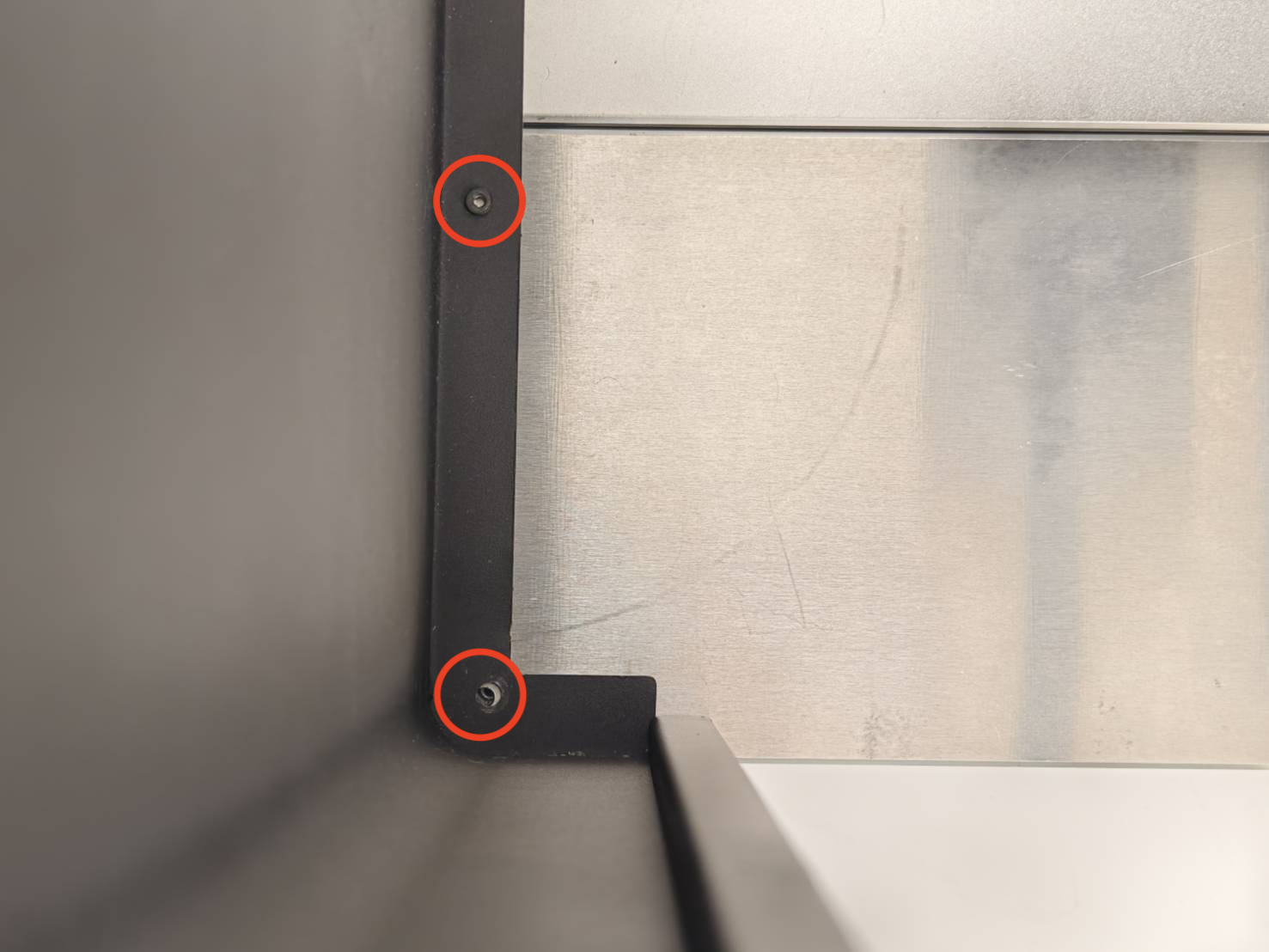

Montieren Sie die untere Querstrebe (C). Befestigen Sie sie mit 4 Stück T8-Schrauben (S1), jeweils zwei auf jeder Seite.

Schritt 8

Schieben Sie die gesamte Einhausung nach hinten und richten Sie sie an der Kante der Arbeitsplattform der Maschine aus.

Schritt 9

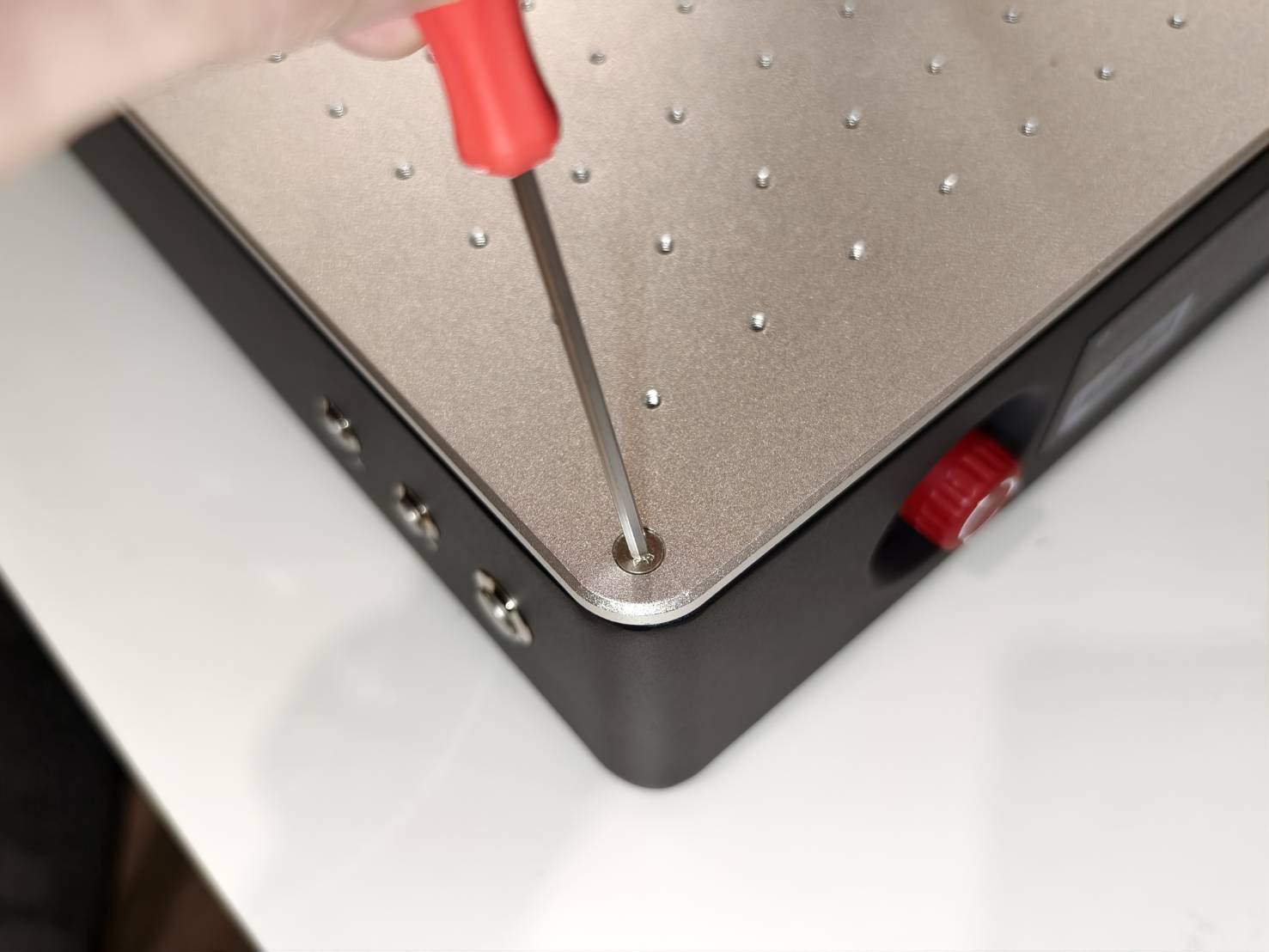

Befestigen Sie die vier Schrauben an der Plattform, zwei auf jeder Seite.

[S3] [M4*12 (3mm) Flachkopf-Innensechskantschrauben x 4 Stück]

(Bitte beachten Sie, dass das Video nur zur Veranschaulichung dient. Die Schrauben können von Ihren abweichen.)

Schritt 10

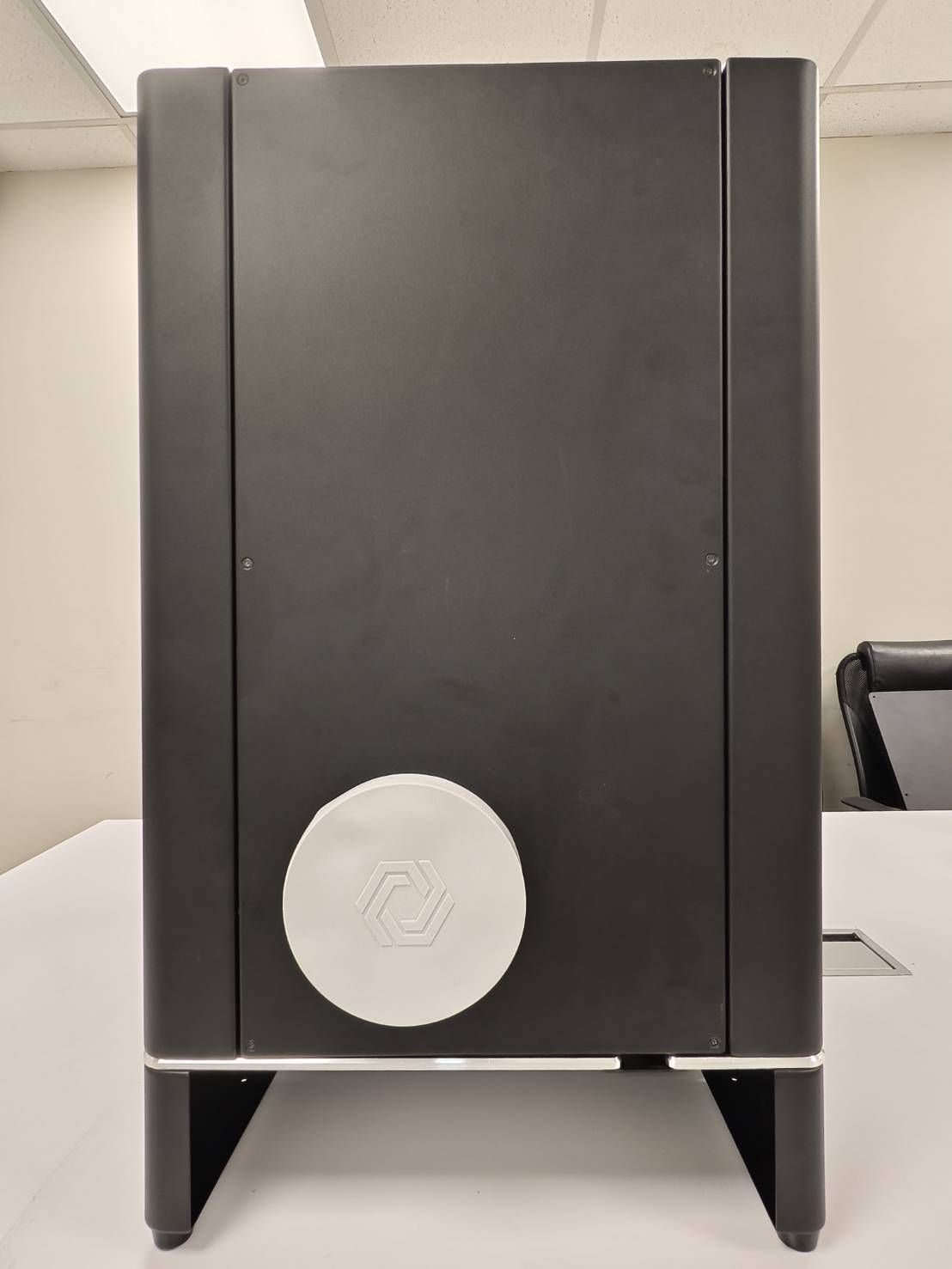

Drehen Sie die Maschine um oder begeben Sie sich zur Rückseite der Maschine.
Platzieren oder setzen Sie die silberne hintere Verkleidung (G) und den hinteren Verkleidungsfuß (F) in den Boden der Maschine ein.

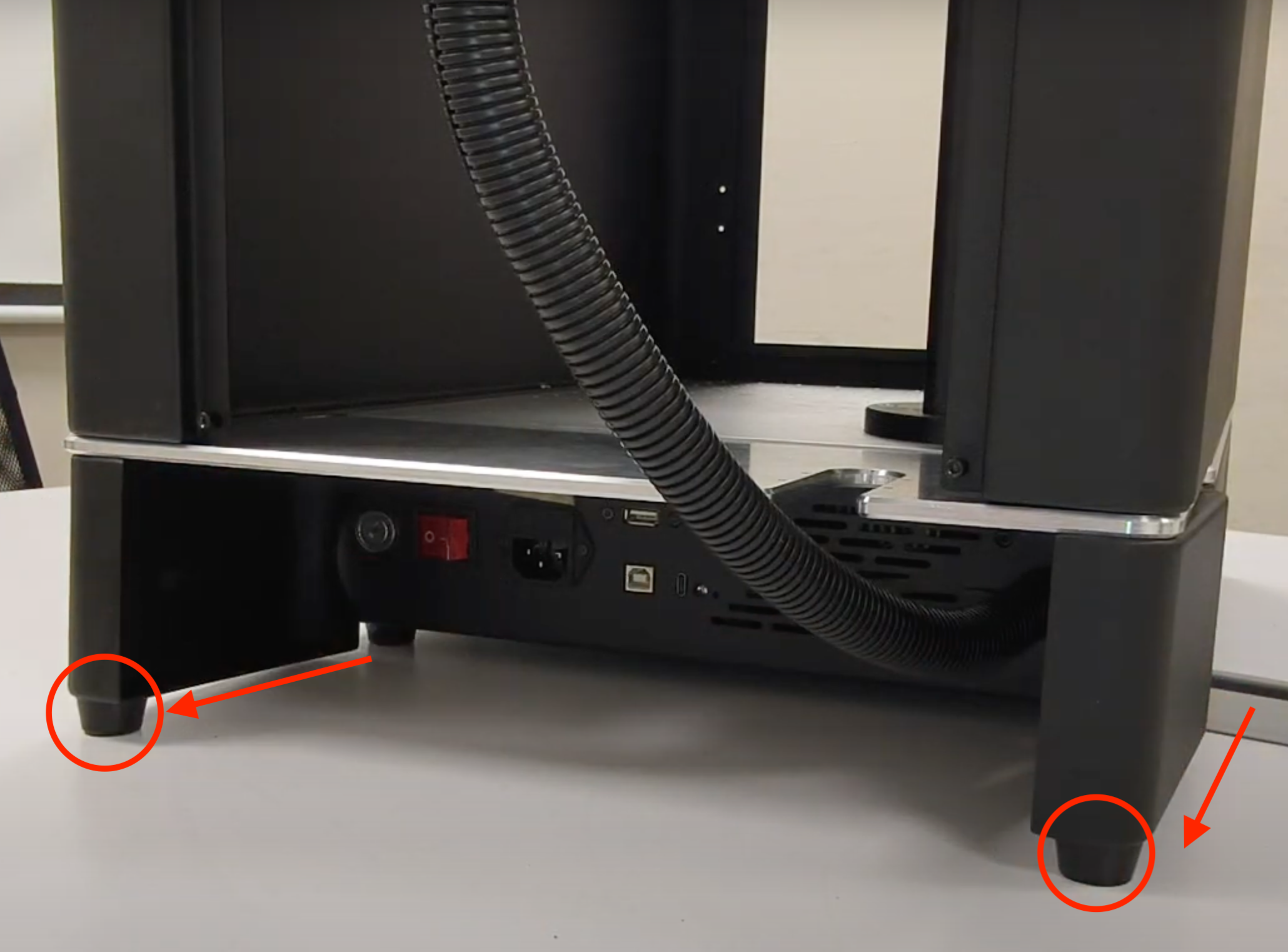

⚠︎ Achtung: Die Fußpolster der hinteren Abdeckung (F) müssen an der Rückseite des Geräts angebracht werden. Screenshot 2025-07-09 at 5.50.33 PM.png

Schritt 11

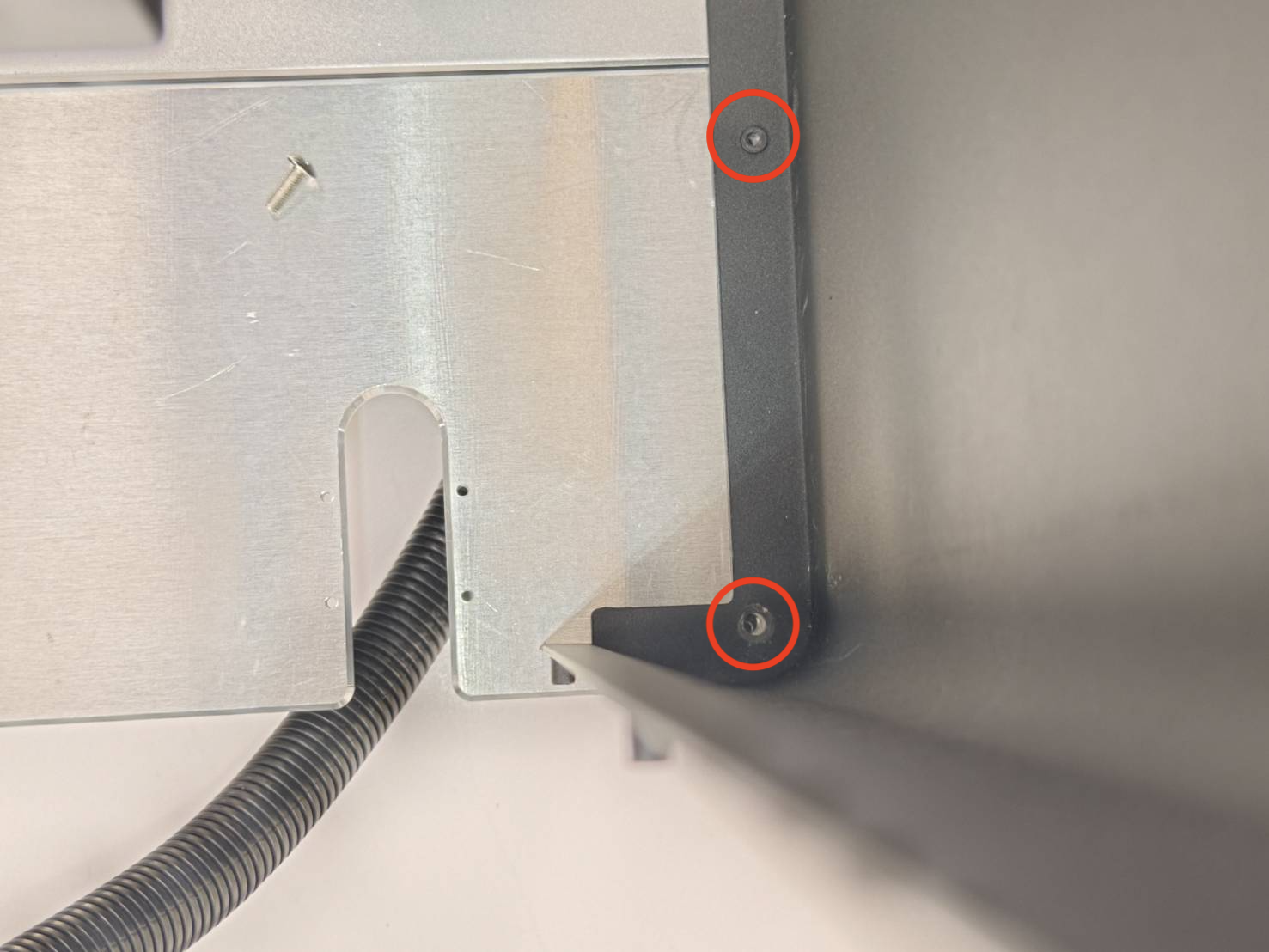

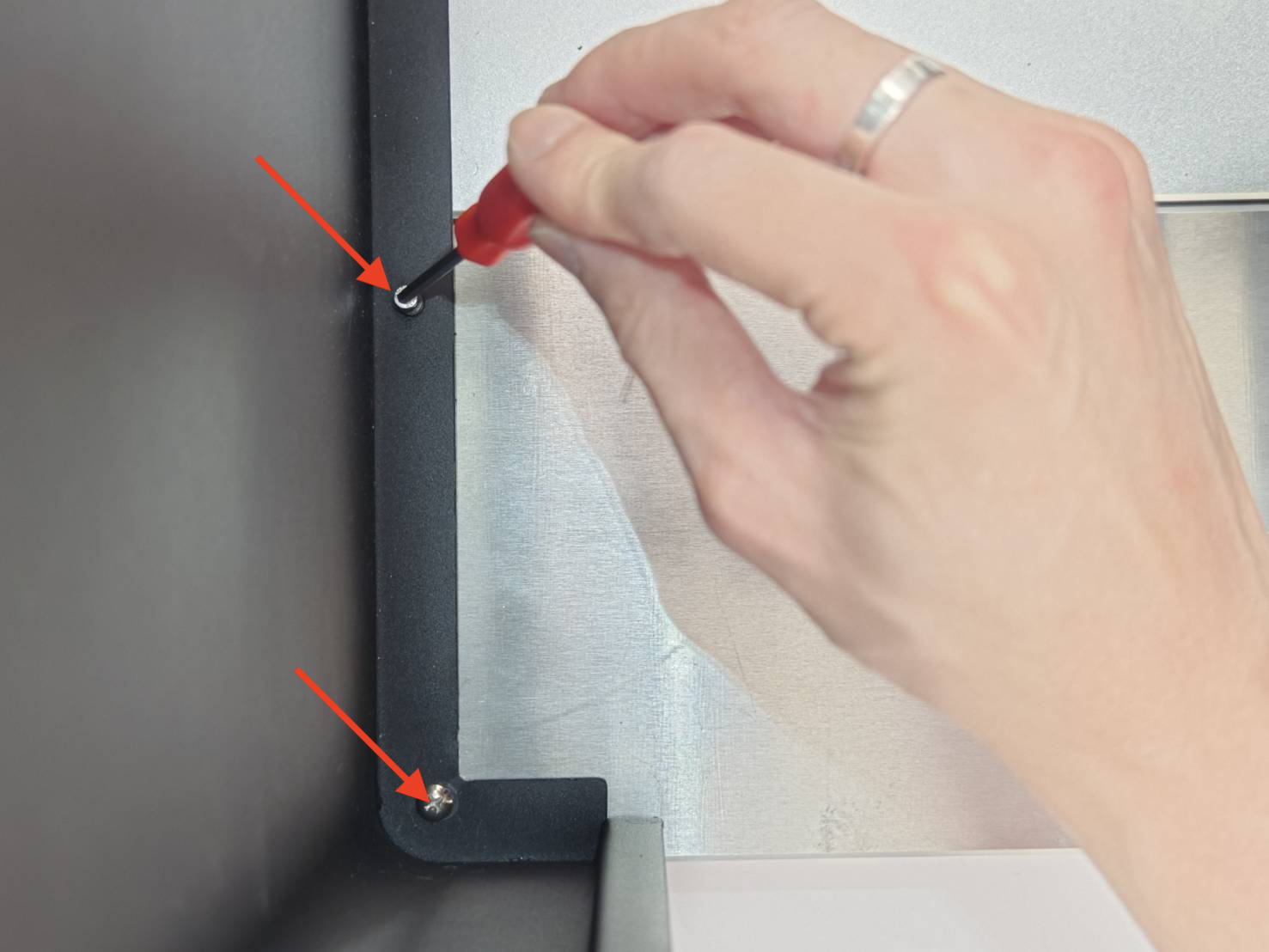

Befestigen Sie vier Schrauben, zwei auf jeder Seite.
(Stellen Sie sicher, dass die silberne hintere Zierleiste und der hintere Zierfuß miteinander verbunden sind. Falls sich die Schrauben nicht festziehen lassen, müssen Sie möglicherweise die Position der silbernen Zierleiste oder des hinteren Zierfußes anpassen.)
[S3] [M4*12 (3mm) Flachkopf-Innensechskantschrauben x 4 Stück]
