Beschreibung

Dieser Artikel bietet eine Schritt-für-Schritt-Anleitung zur Installieren der beamo II Erweiterungsbasis.
Bitte befolgen Sie die nachstehenden Anweisungen für die Installation.

Die Materialhöheninformationen für die Platzierung auf der Erweiterungsbasis lauten wie folgt:

Ohne Wabengitter
Schlitz 1	23 ~ 50 mm
Schlitz 2	51 ~ 58 mm
Schlitz 3	81 ~ 110 mm
Schlitz 4	111 ~ 140 mm
Ohne Schublade	141 ~ 155 mm

Mit Wabengitter
Schlitz 1	0 ~ 27 mm
Schlitz 2	28 ~ 57 mm
Schlitz 3	58 ~ 87 mm
Schlitz 4	88 ~ 117 mm
Ohne Schublade	118 ~ 132 mm

Auspacken:

#	Artikel	Anz.

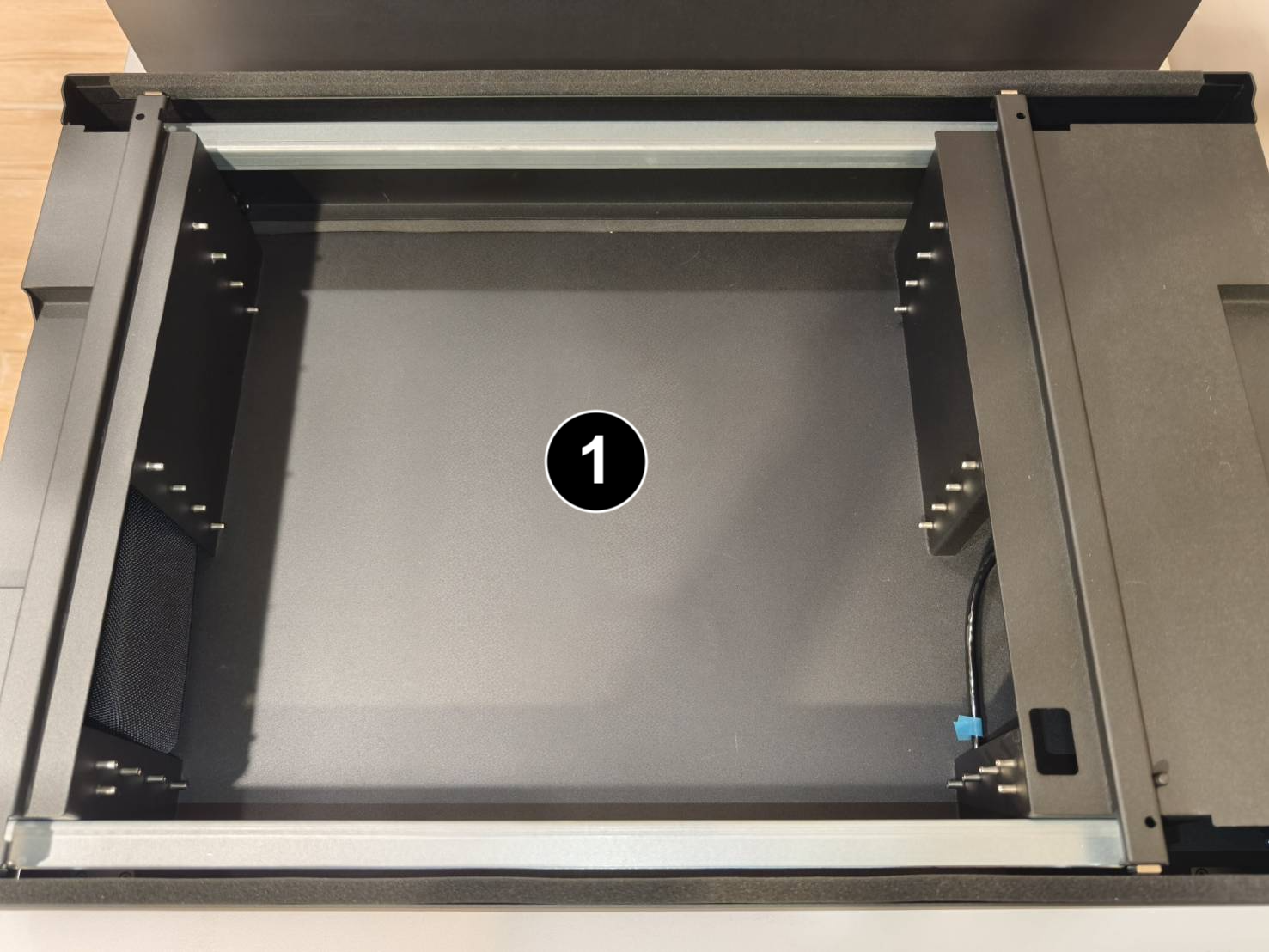

1	Erweiterungsbasis	1 Stk.

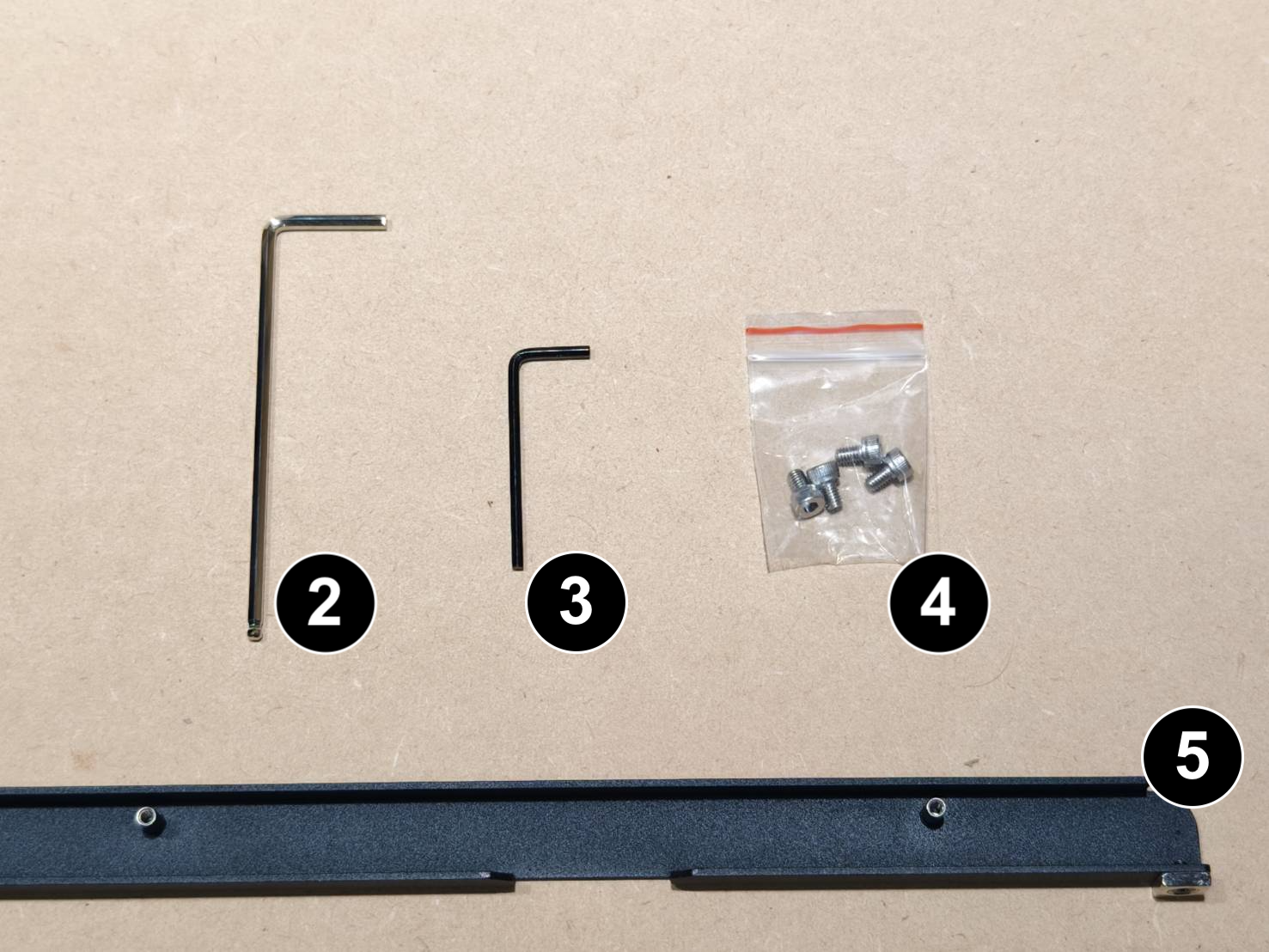

2	3-mm-Inbusschlüssel	2 Stk.
3	2,5-mm-Inbusschlüssel	1 Stk.
4	Innensechskantschrauben	4 Stk.
5	Schubladengriff	1 Stk.

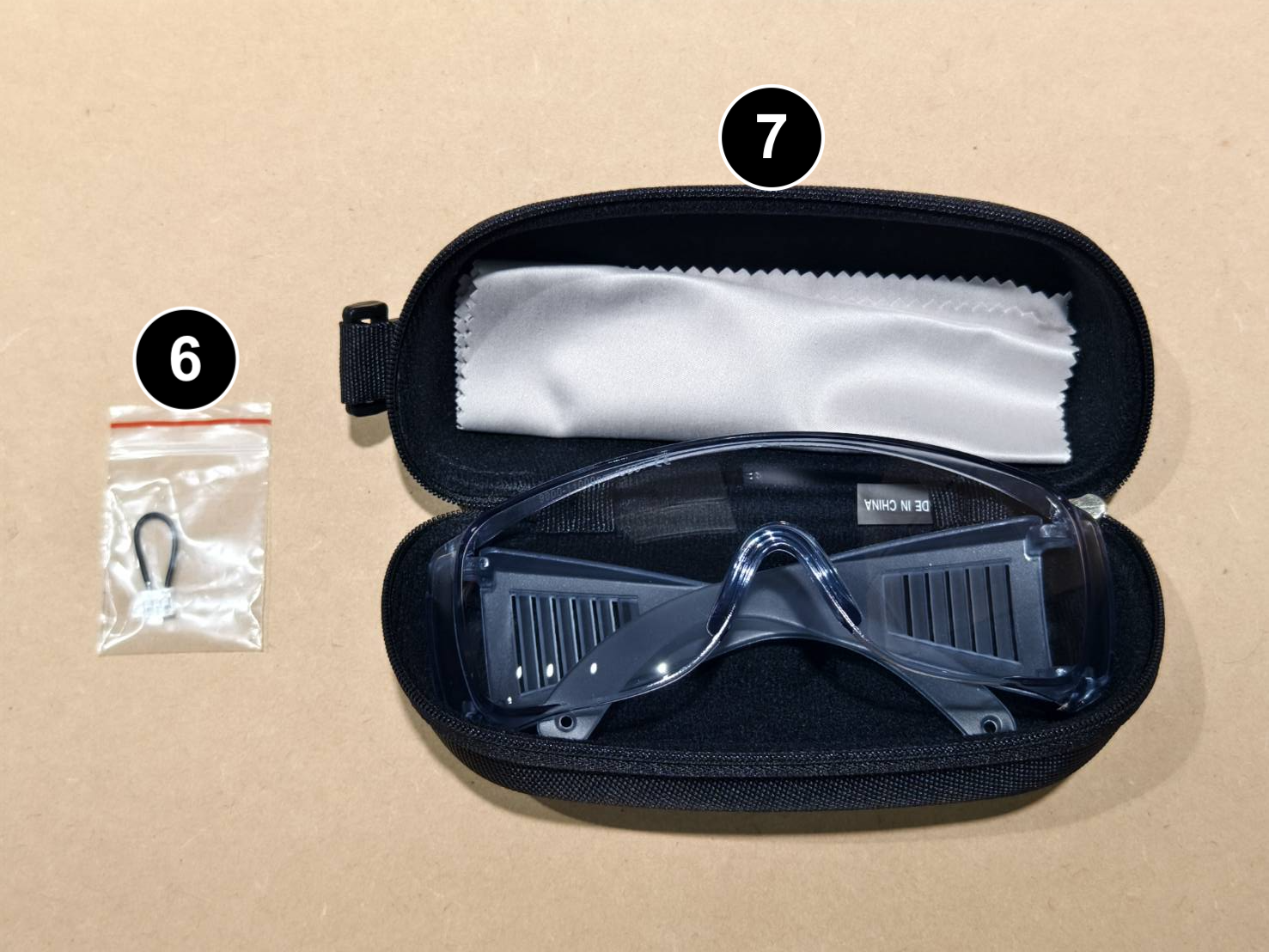

6	Jumper (Wird für das Auto-Feeder-Zusatzmodul oder andere Anwendungen benötigt, bei denen die vordere und hintere Abdeckung der Erweiterungsbasis geöffnet werden muss.)	1 Stk.
7	Schutzbrille	1 Stk.

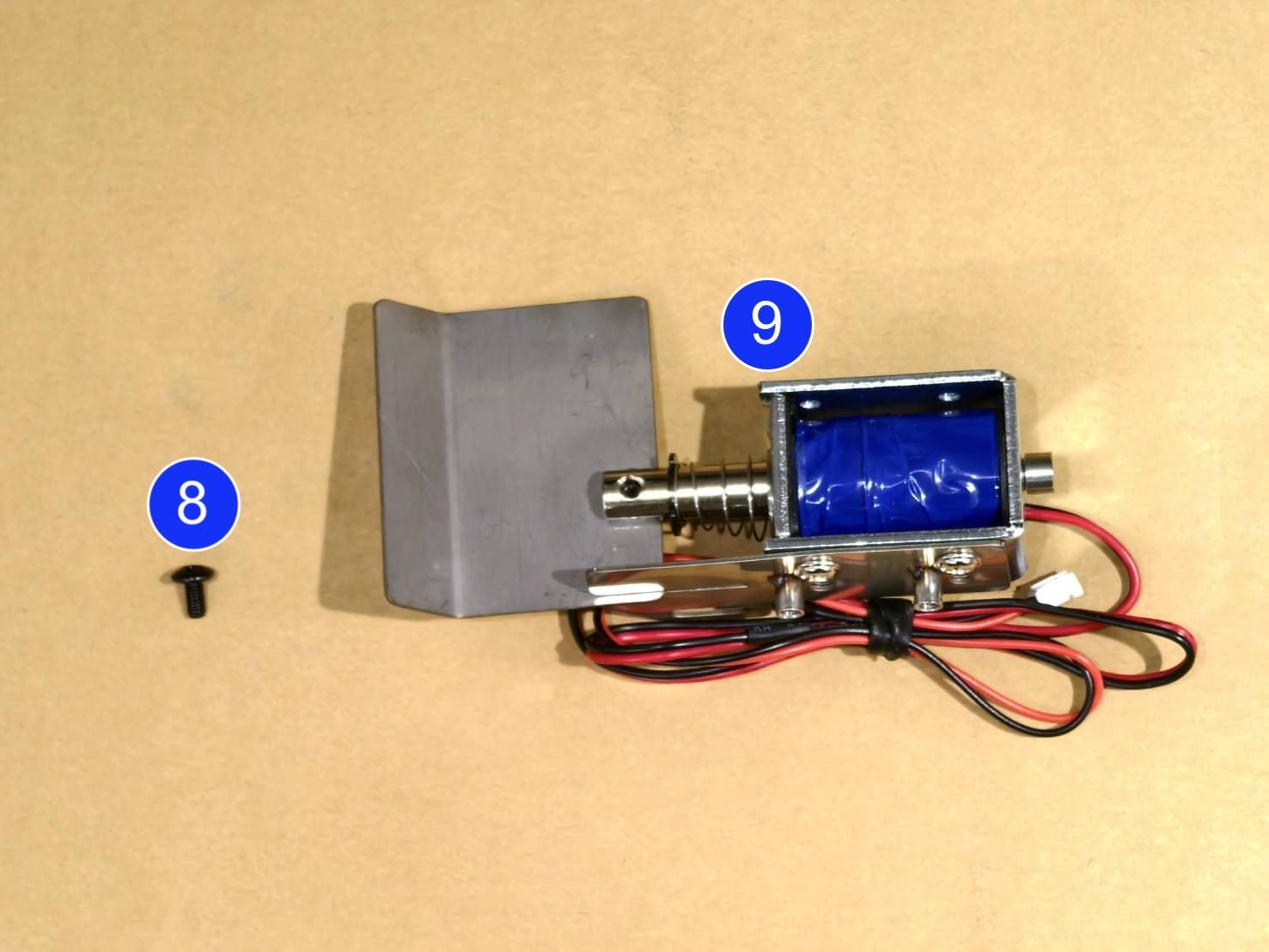

8	Kreuzschlitzschraube (Für Länder/Regionen, die Sicherheitskontrollen für Laser der Klasse 4 erfordern)	1 Stk.
9	Laserverschluss-Zusatzmodul (Für Länder/Regionen, die Sicherheitskontrollen für Laser der Klasse 4 erfordern)	1 Stk.

Werkzeuge

#	Artikel	Anz.

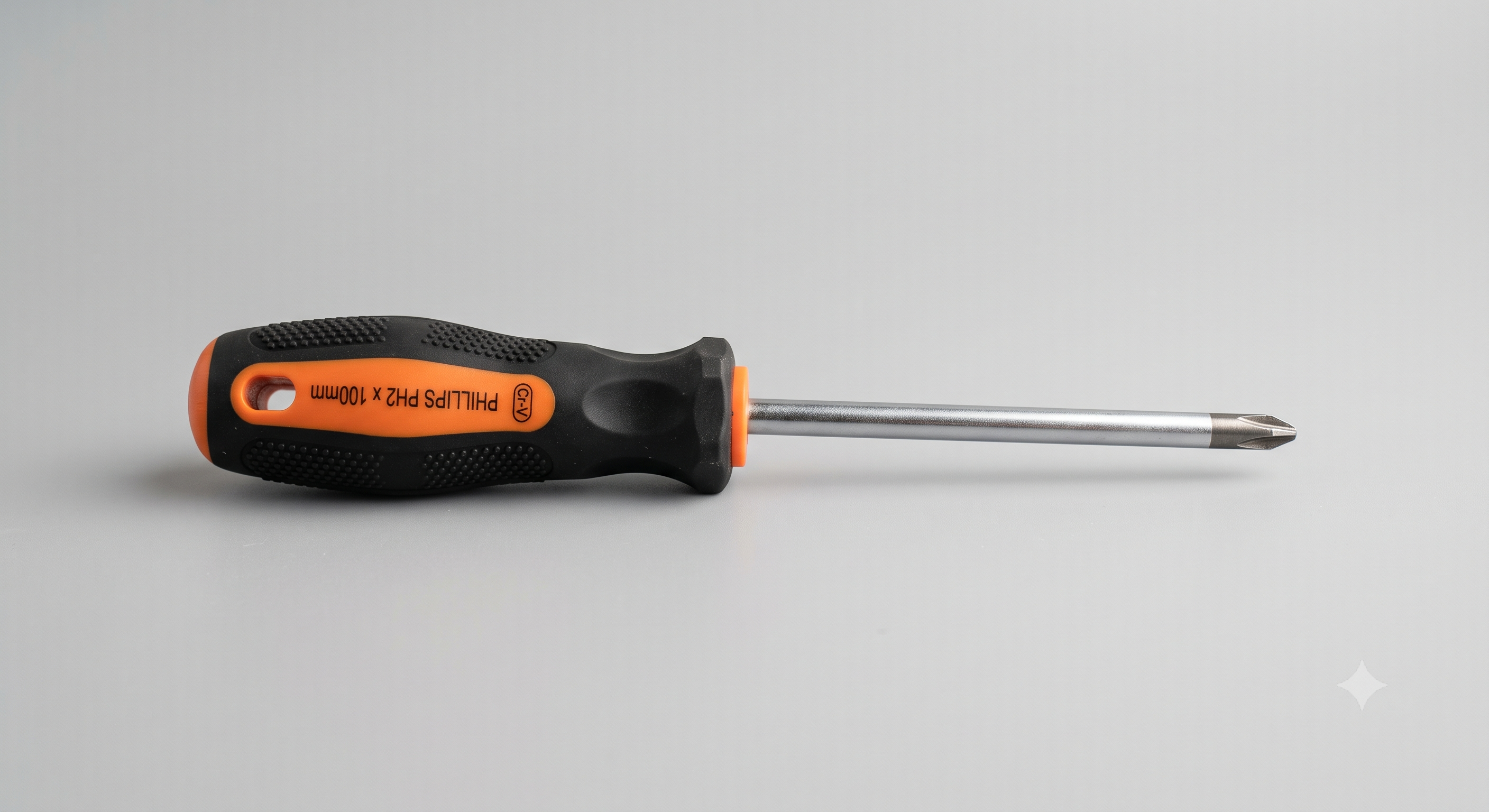

1	Kreuzschlitzschraubendreher (Optional für die Verwendung des Laserverschlusses)	1 Stk.

Schritt 1

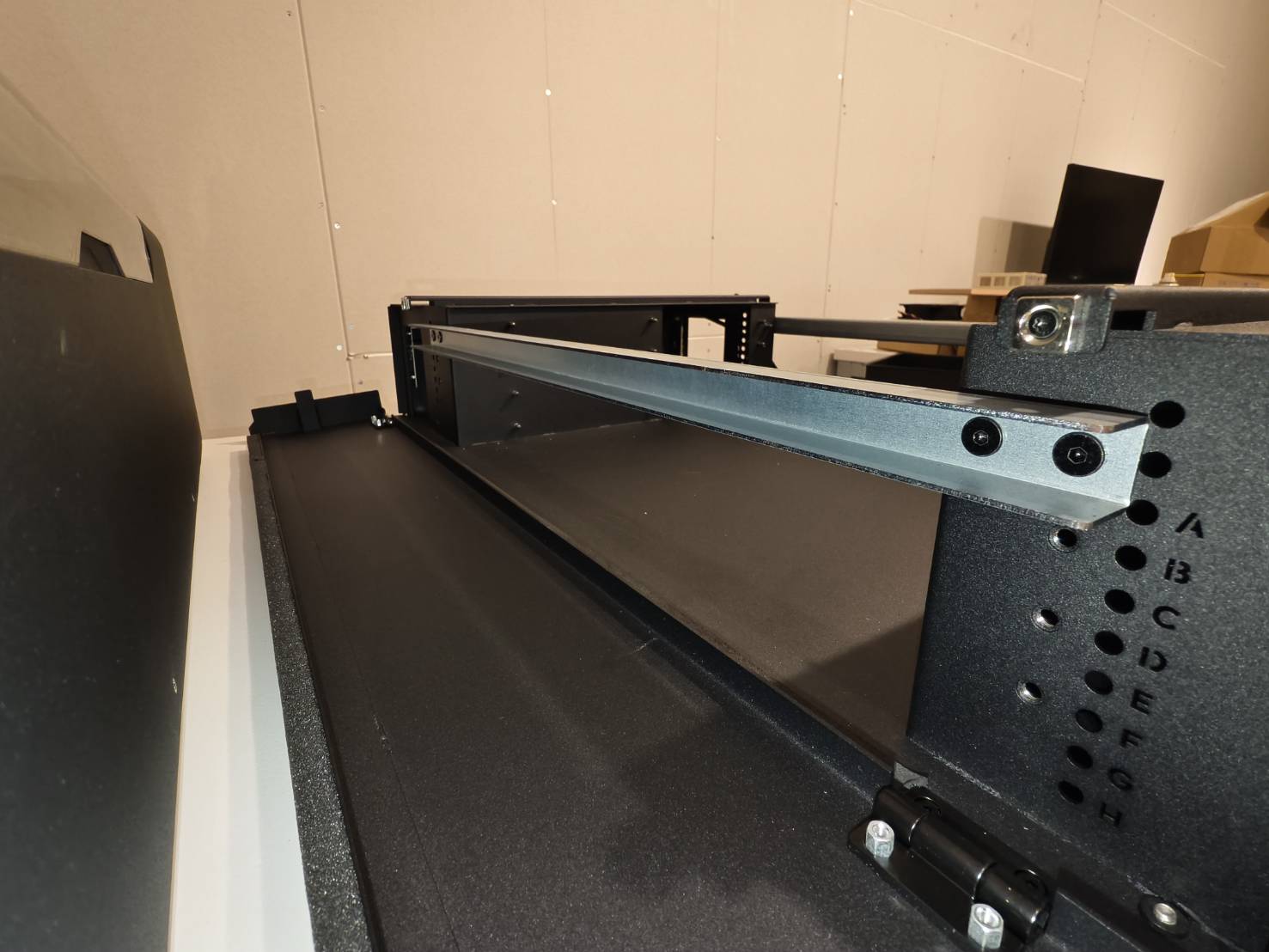

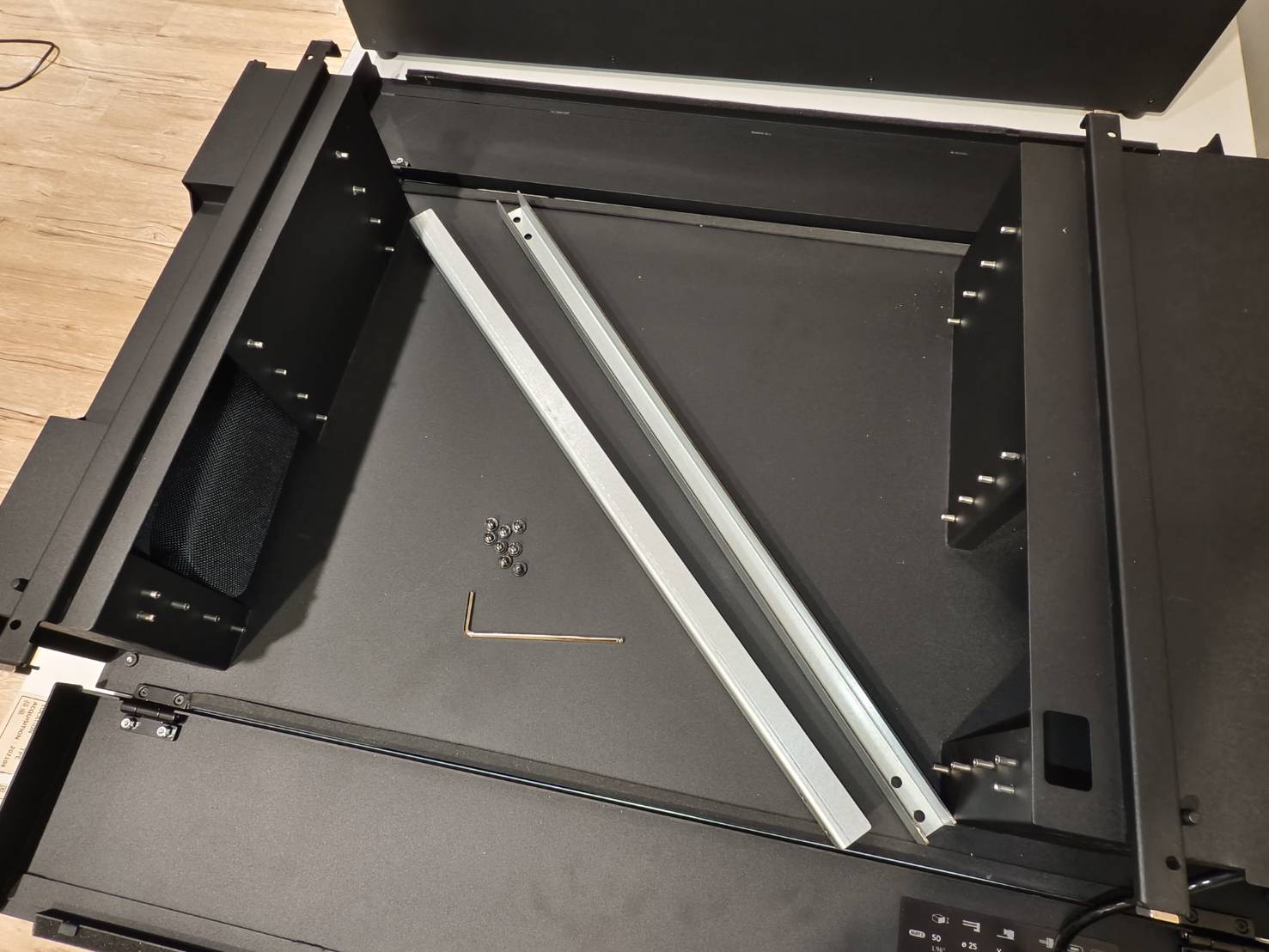

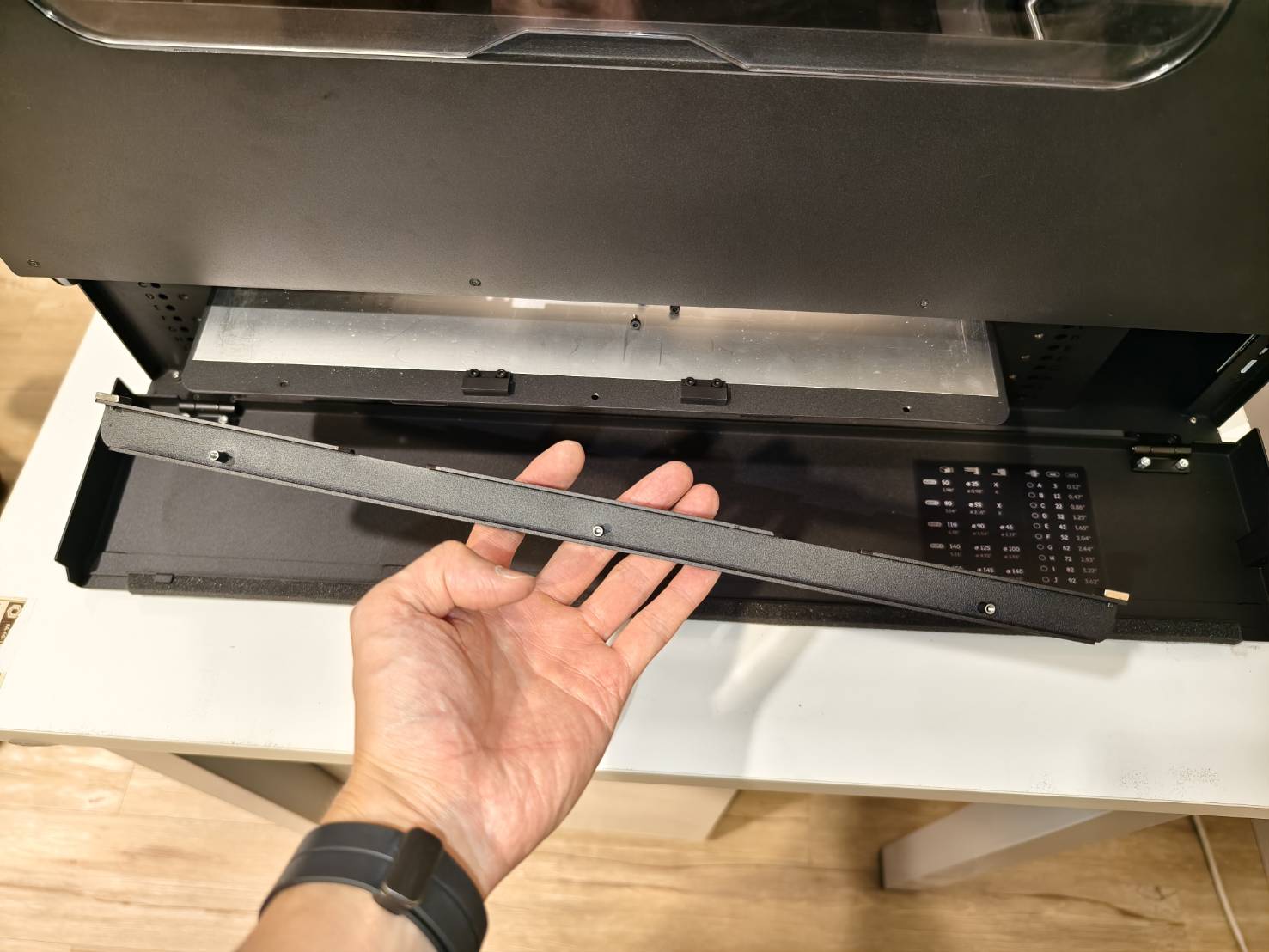

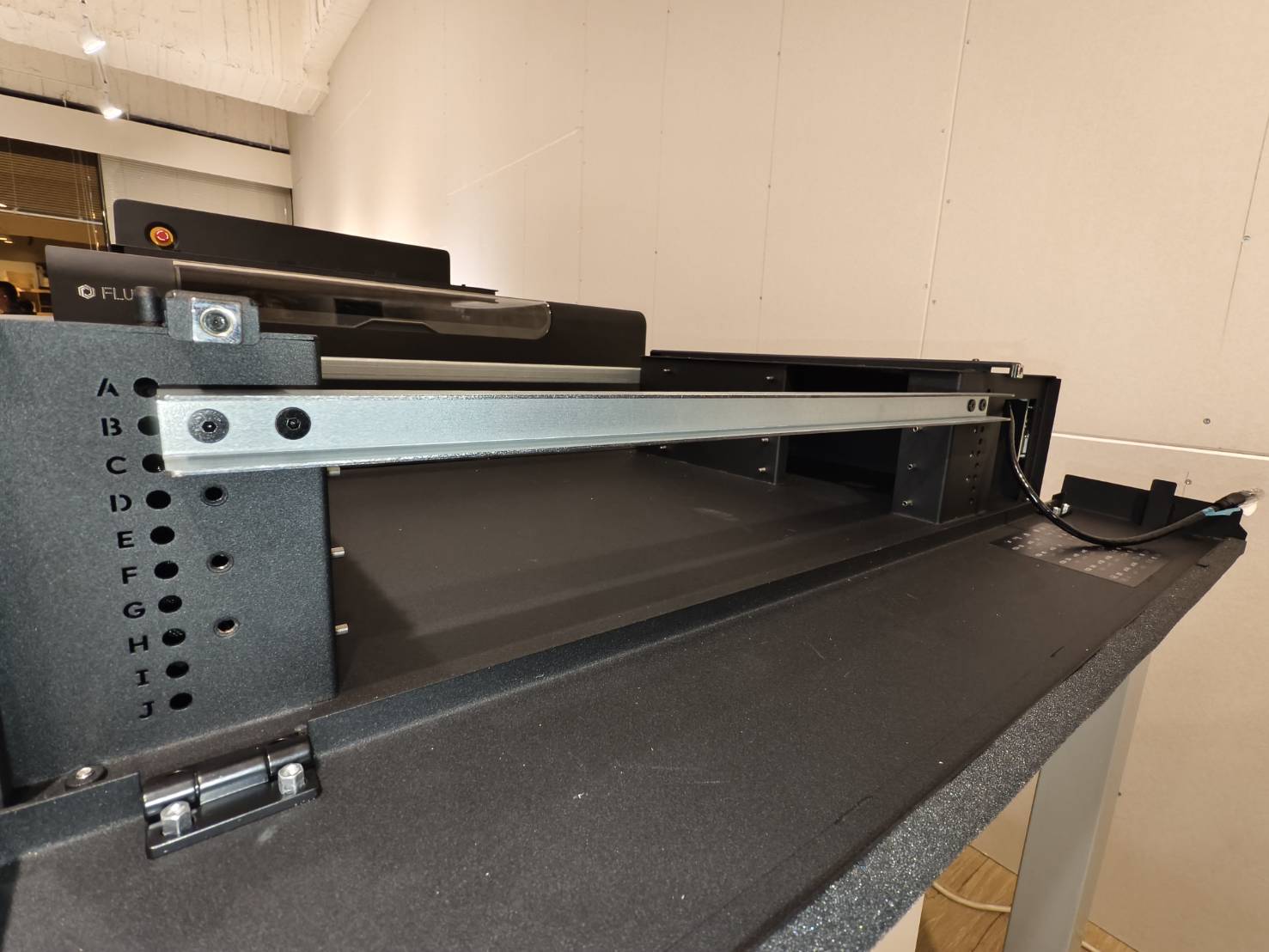

Öffnen Sie die vordere und hintere Abdeckung der Basis, um die Metallhalterungen zu entfernen.

Schritt 2

Platzieren Sie das Gerät auf der Erweiterungsbasis. Es wird empfohlen, diesen Vorgang zu zweit durchzuführen.

Schritt 3

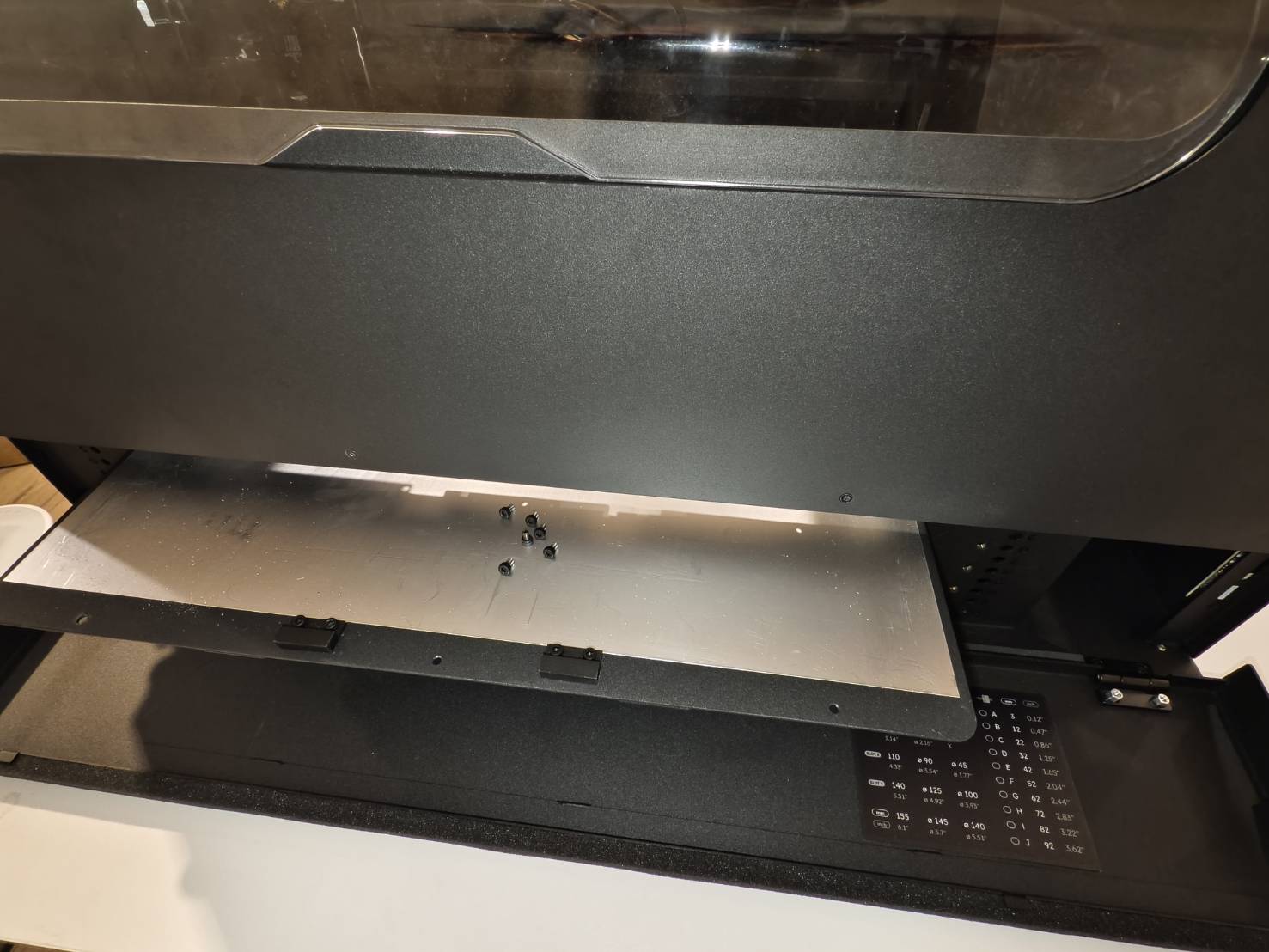

Entfernen Sie die sechs Schrauben der Bodenplatte des Geräts. Anschließend kann die Bodenplatte abgenommen werden.
Bewahren Sie die Schrauben für spätere Arbeitsschritte sicher auf.

Schritt 4

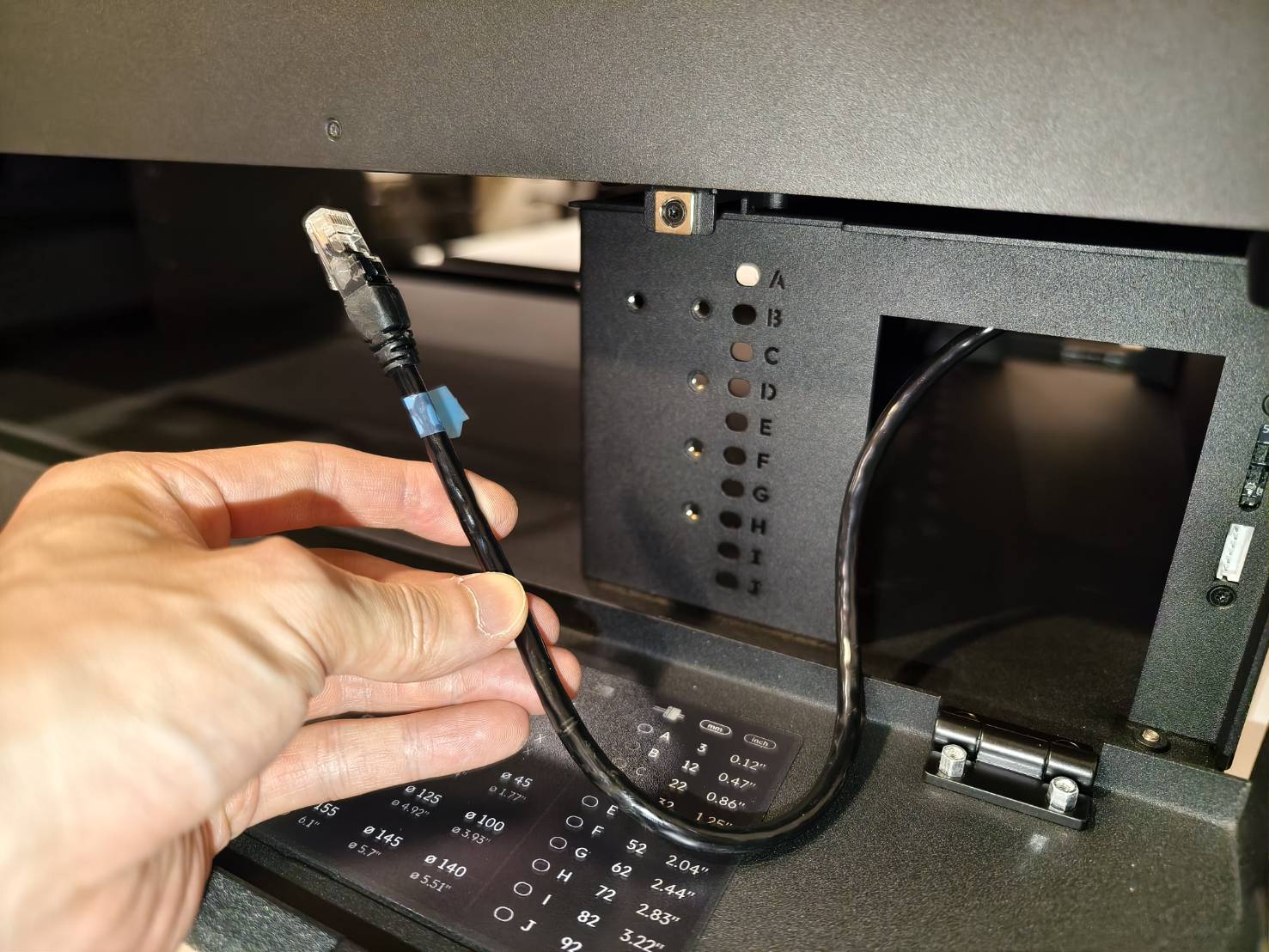

Lokalisieren Sie das RJ45-Kabel in der Erweiterungsbasis.

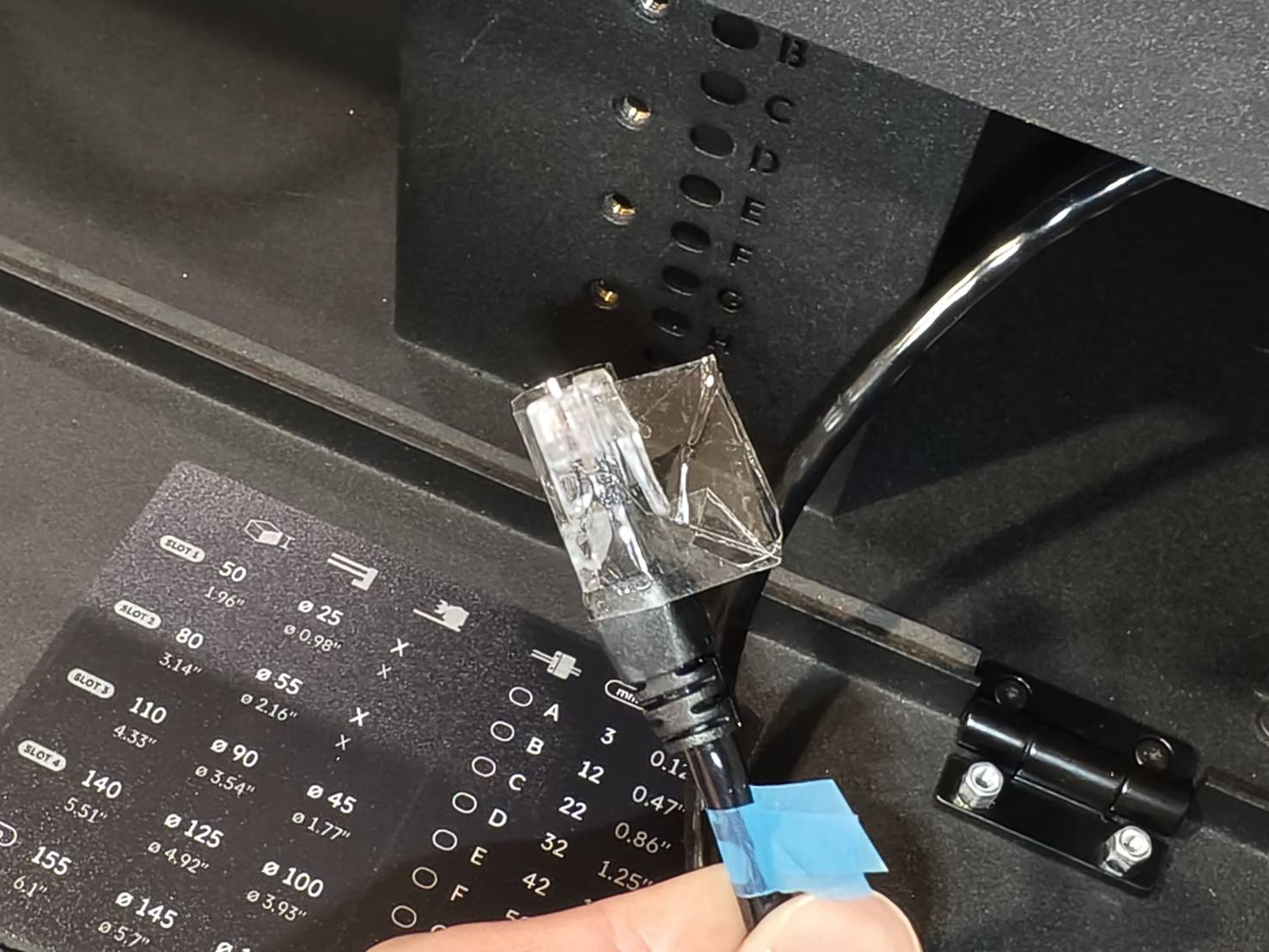

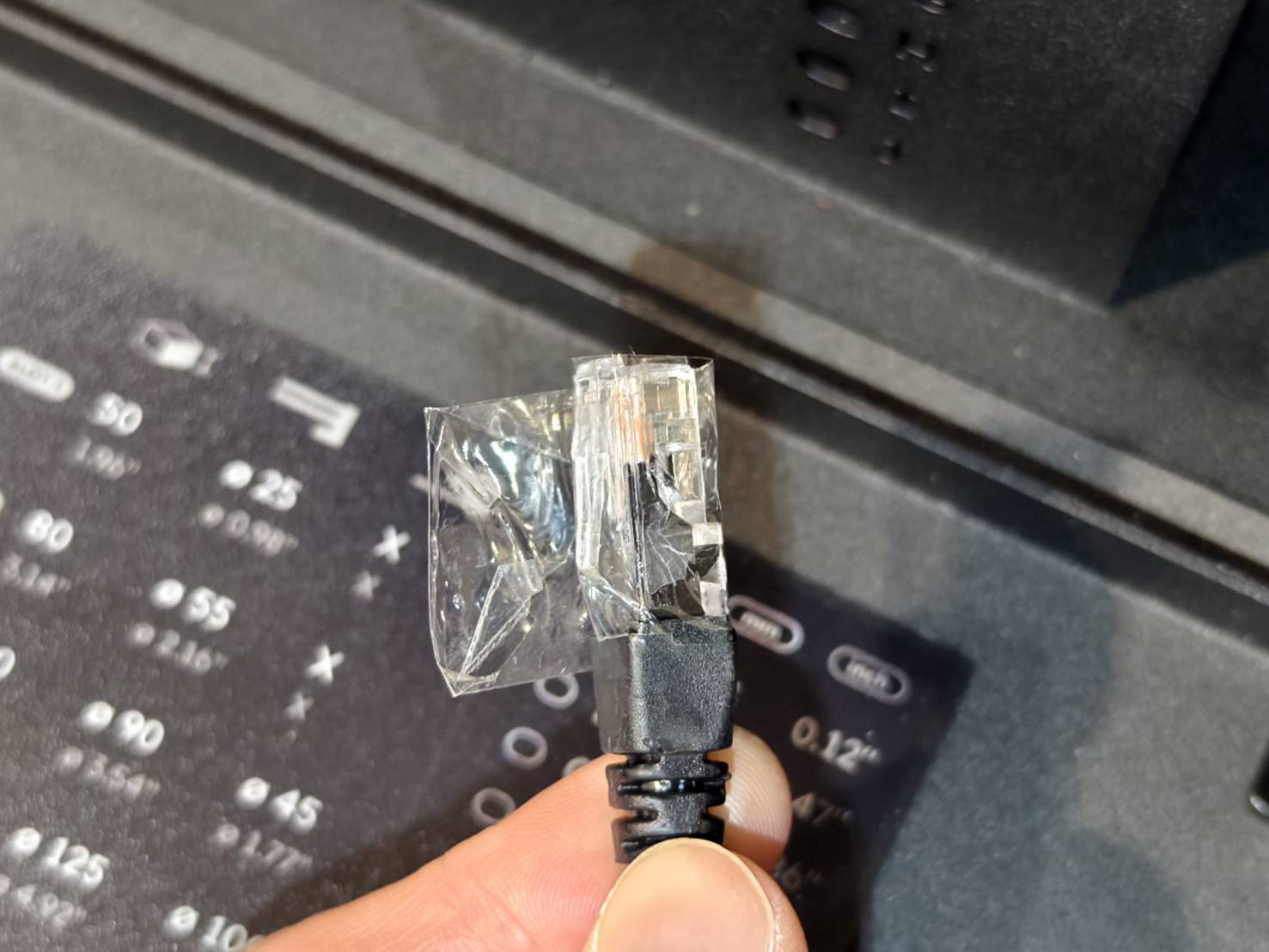

Umwickeln Sie den Stecker des RJ45-Kabels mit Klebeband, um die Rastnase vor Beschädigung zu schützen.

Schritt 5

Führen Sie das RJ45-Kabel durch die Öffnung in der Basis und der Maschine.
Das RJ45-Kabel muss sich auf der Rahmenseite befinden, d. h. außerhalb der silbernen Welle.

Schritt 6

Entfernen Sie das Klebeband und stecken Sie das RJ45-Kabel in die Buchse im Inneren der Maschine.

Schritt 7

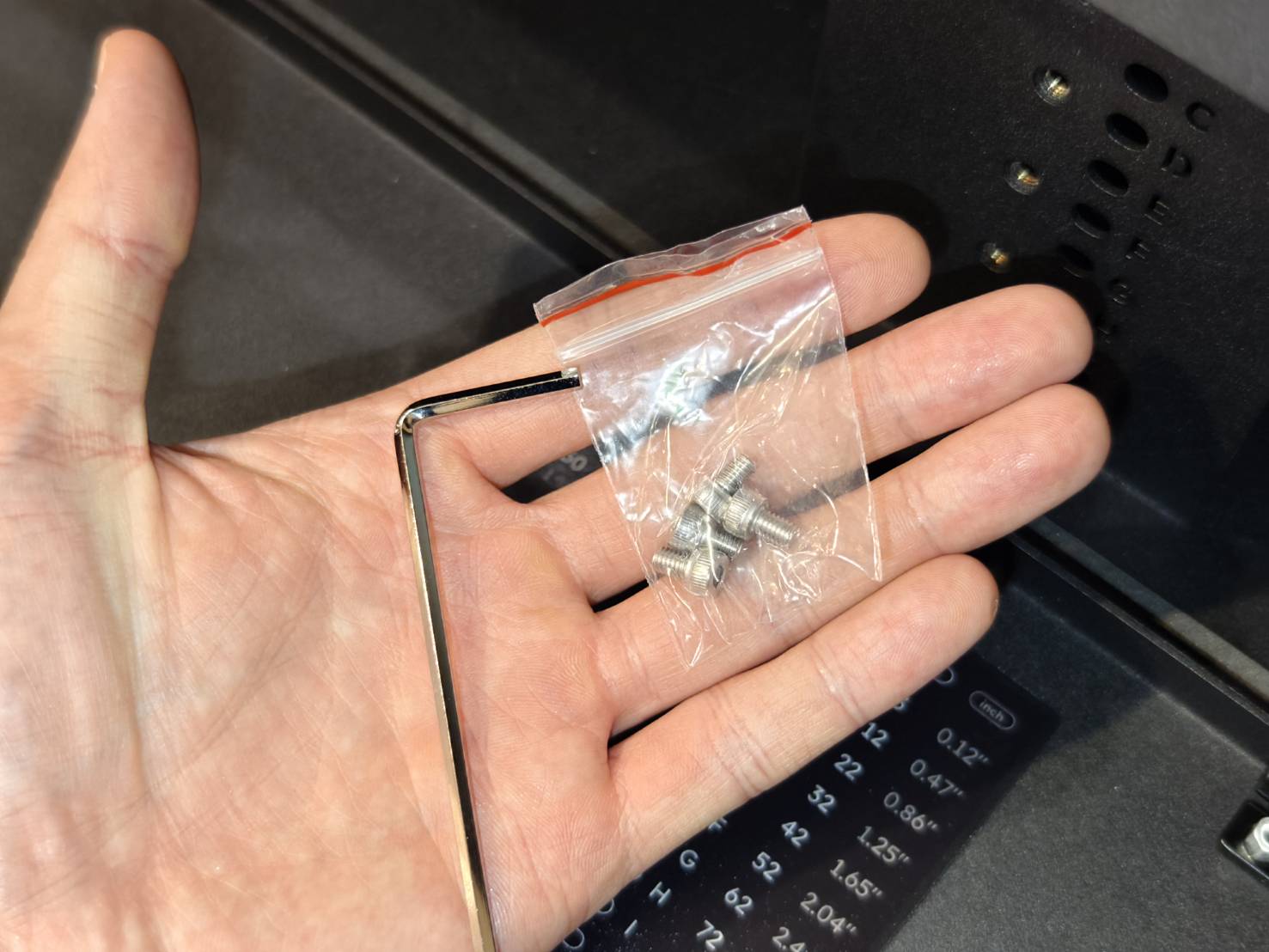

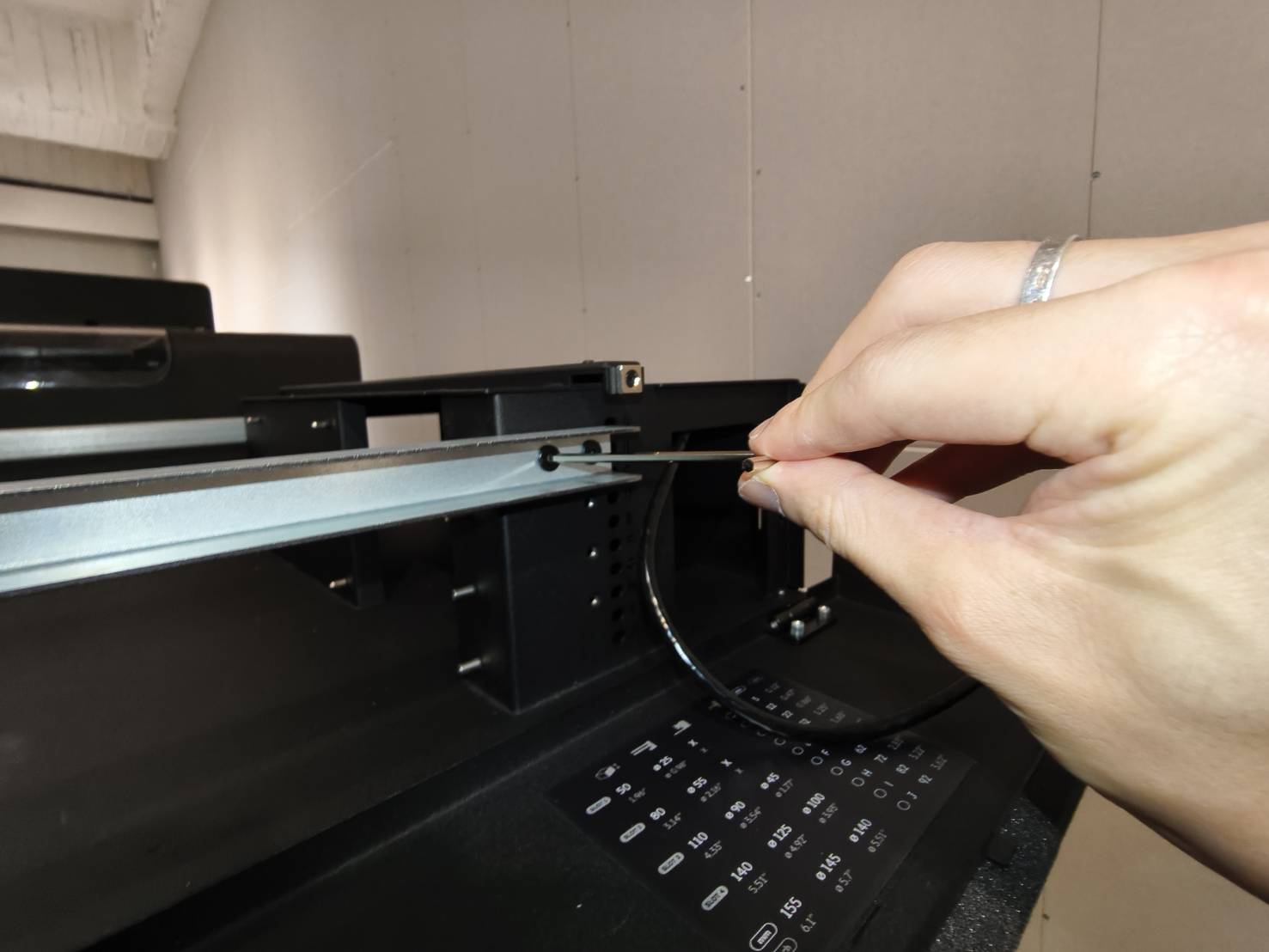

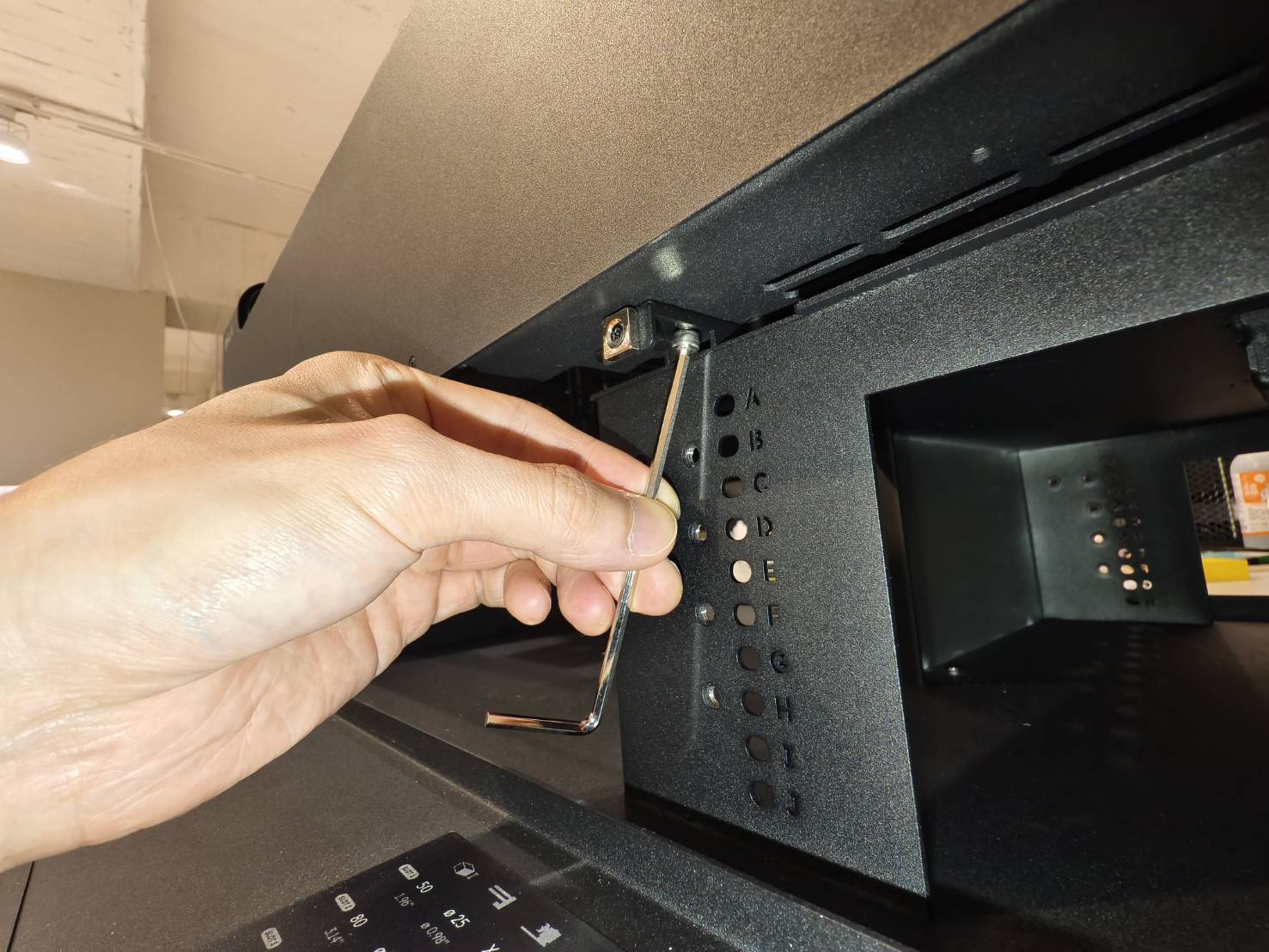

Befestigen Sie die Maschine und die Erweiterungsbasis mit dem mitgelieferten Inbusschlüssel und den Schrauben des Zubehörs.

Schritt 8

Setzen Sie die Bodenplatte der Maschine wieder ein und suchen Sie die 3 Schrauben, die zuvor von der Bodenplatte entfernt wurden.

Schritt 9

Suchen Sie den Griff der Schublade und montieren Sie ihn an der Platte.

**Hinweis**

Wenn in Ihrem Land oder Ihrer Region keine spezifischen Sicherheitsvorschriften für Laser der Klasse 4 gelten, können Sie hier aufhören.
Dies zeigt an, dass Ihre Installation abgeschlossen ist. (Hinweis: Die nächsten Schritte umfassen die Installation eines automatischen Laserverschlusses, um die Sicherheitsanforderungen für Laser der Klasse 4 zu erfüllen.)

Wenn Sie dieses Laserverschluss-Zubehör in Ihrer Verpackung haben, müssen Sie es installieren.

Schritt 13

Stecken Sie das Kabel in die kleine Platine auf der anderen Seite der Maschine.

Schritt 14

Bringen Sie die Rückabdeckung wieder an.

#END

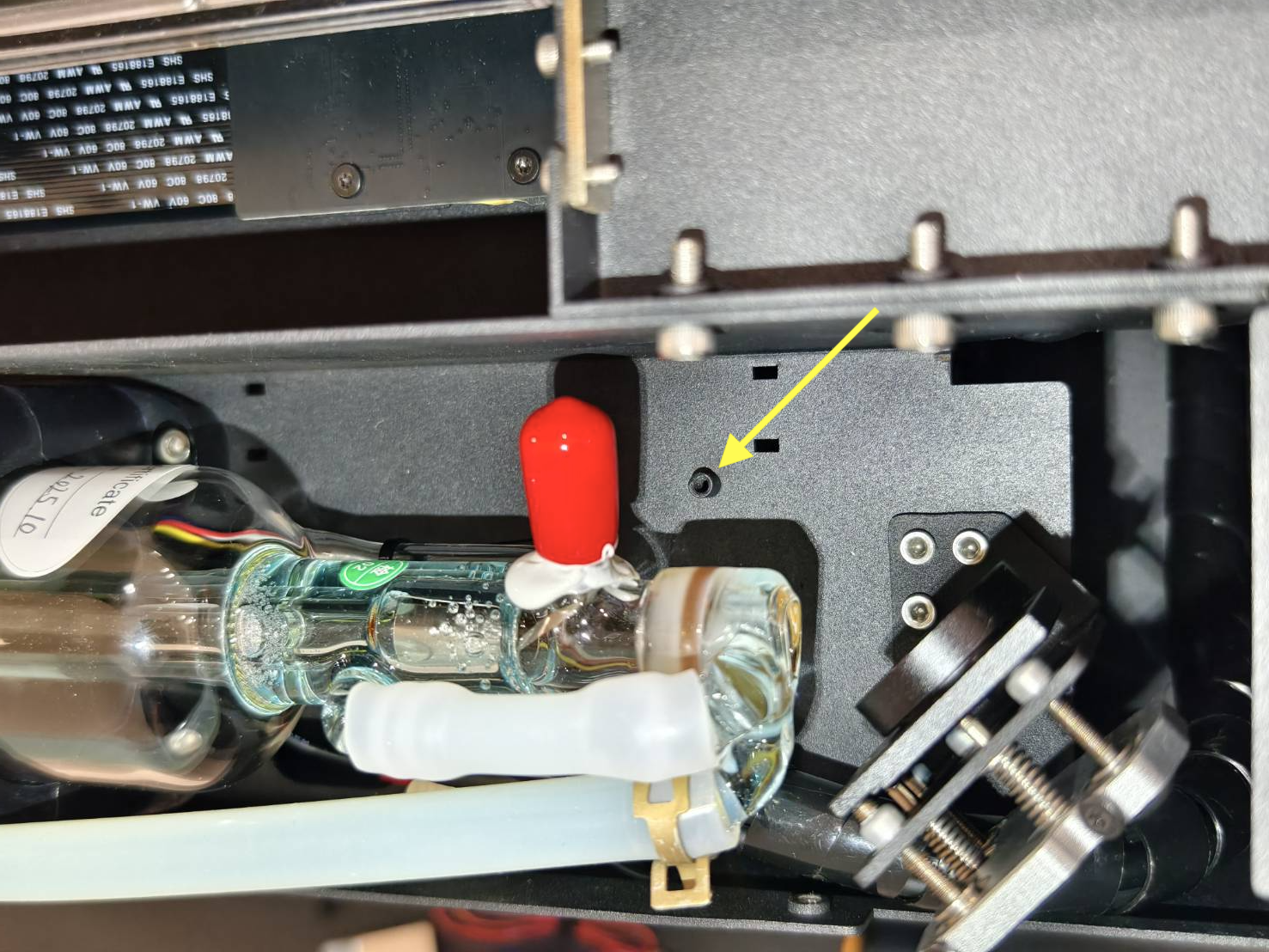

Zubehör und Schraube	Position des Gewindebolzens
