⚠︎ Bitte stellen Sie sicher, dass Beam Studio und die beamo II-Firmware auf die neueste Version aktualisiert wurden.

Beschreibung

Dieser Artikel führt Sie durch den Kalibrierungsprozess der 2W IR Infrarot-Laser-Erweiterung.

Wann eine Kamerakalibrierung erforderlich ist
1. Bei der erstmaligen Verwendung des Moduls.
2. Wenn das Gerät an einen anderen Standort versetzt wurde.
3. Wenn eine Abweichung zwischen der Kameravorschau und der tatsächlichen Gravurposition besteht.

Hinweis:
Für die erstmalige Nutzung der Kameravorschau-Funktion ist eine Kamerakalibrierung erforderlich.

Schritt 1 - Version von Beam Studio und Firmware überprüfen

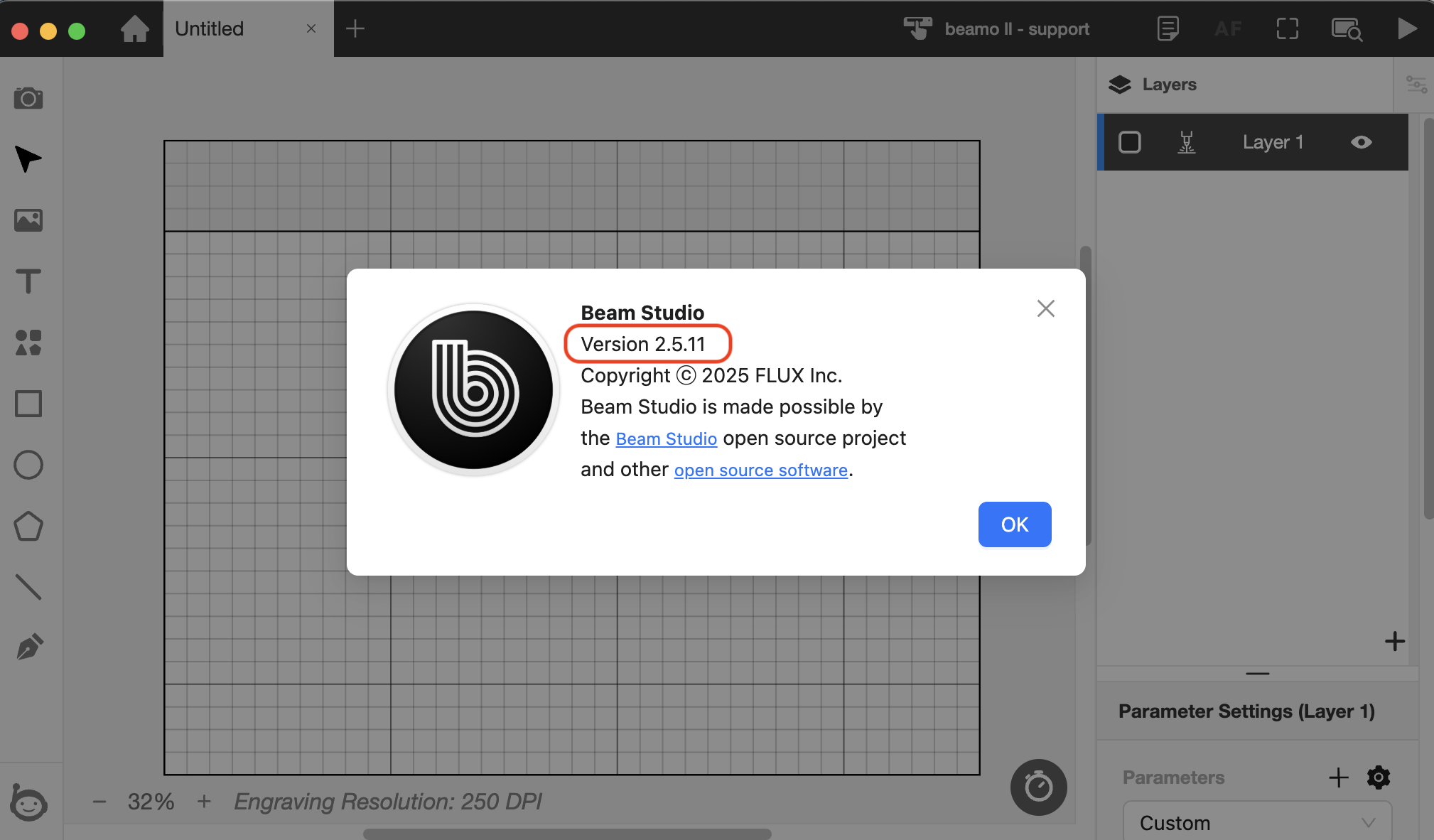

Erforderliche Softwareversion: Beam Studio 2.5.11 oder höher. (Download-Link)

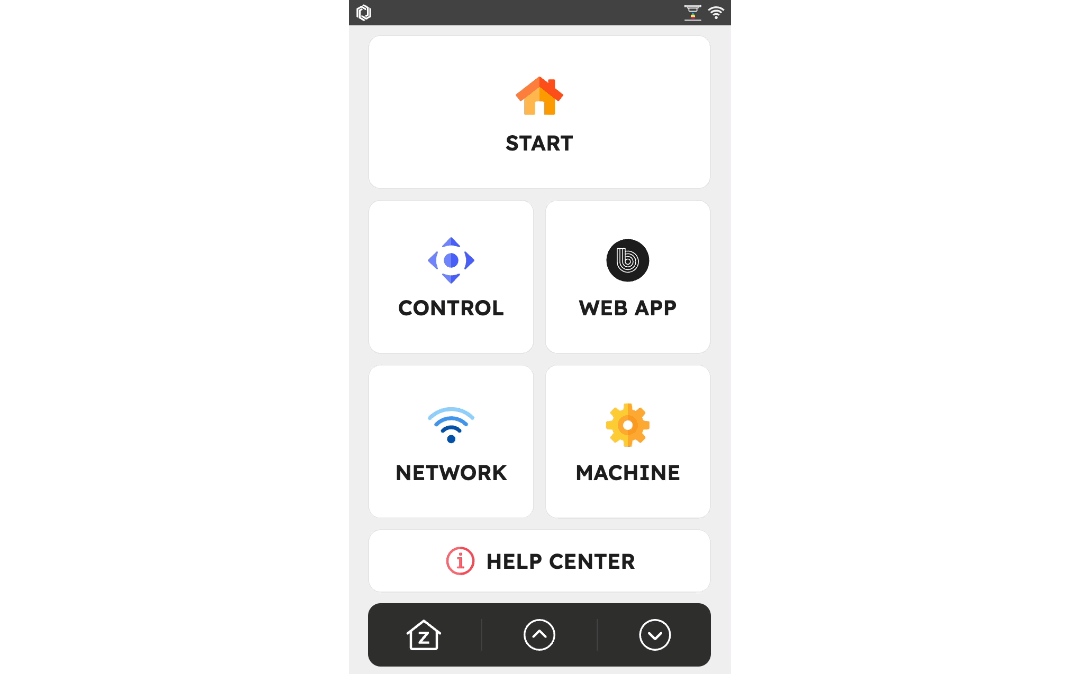

Erforderliche Firmware-Version: 6.1.6 oder höher. (Download-Link)

Schritt 2 - Vorbereitung

Benötigte Materialien:

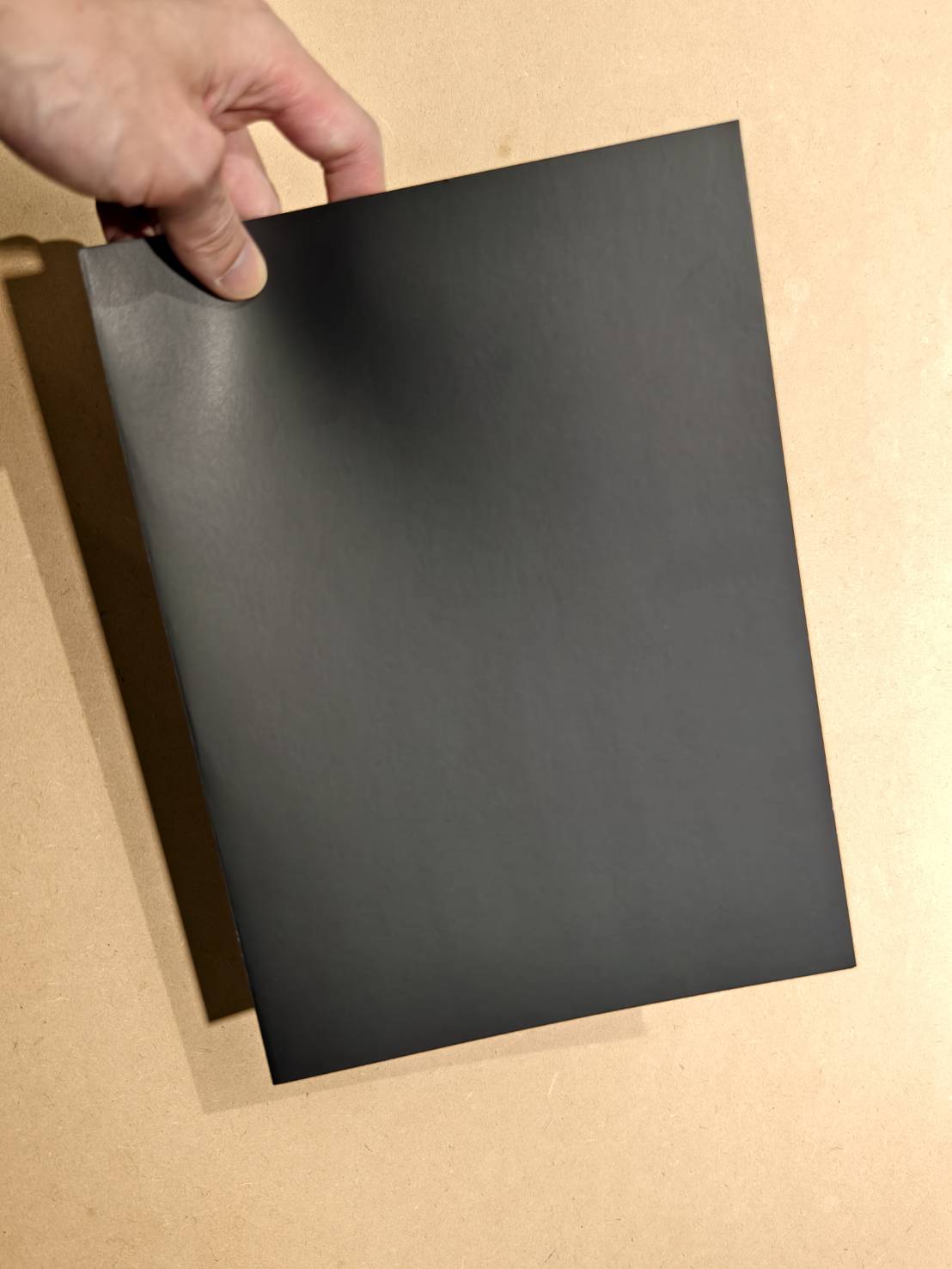

Ein schwarzer Fotokarton/Papier DIN A4, schwarzes Papier oder schwarzes Acryl.

Schritt 3 - Schwarzes Papier platzieren

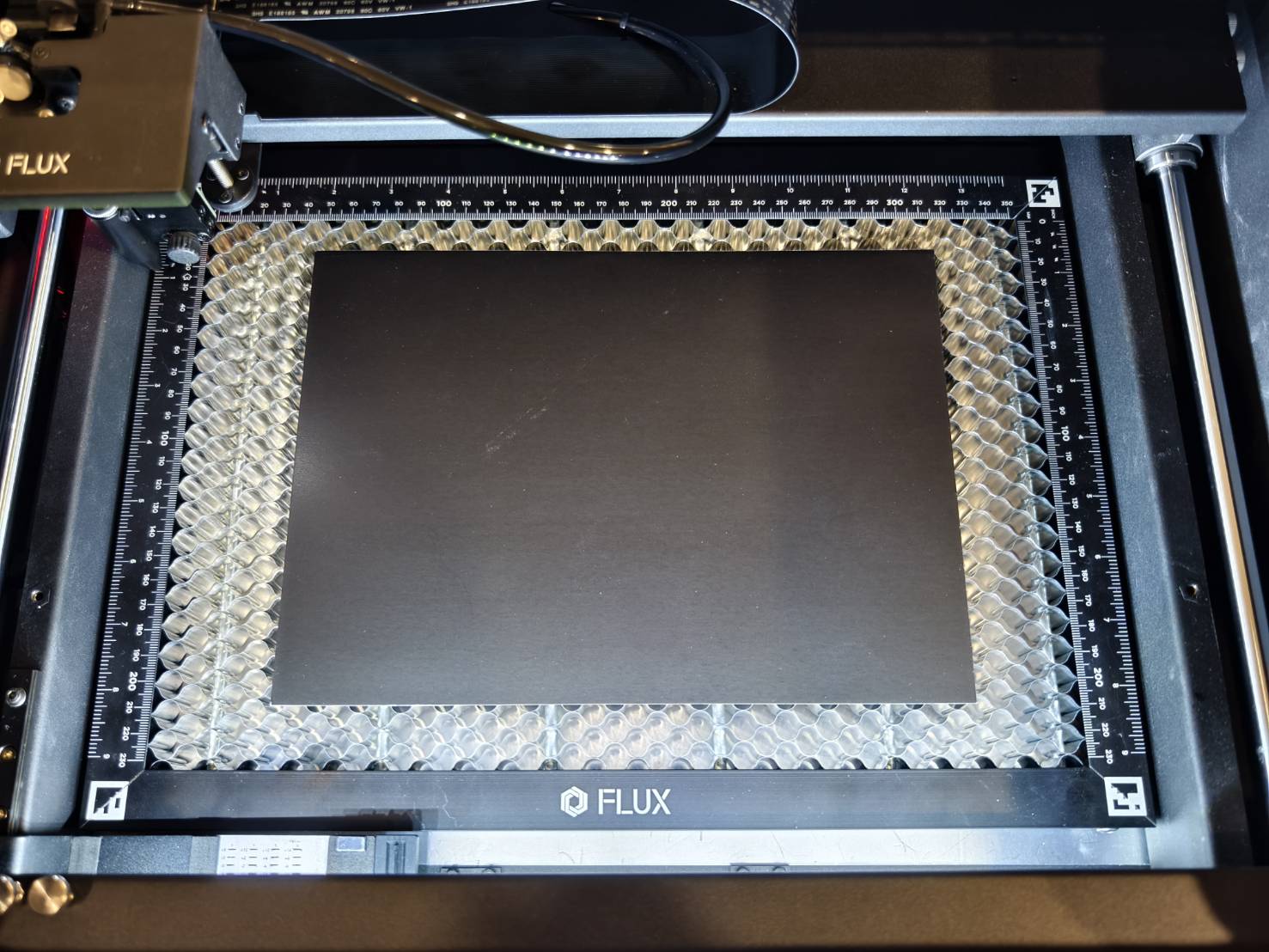

Platzieren Sie das schwarze Papier in der Mitte des Arbeitsbereichs.

Schritt 4 - Autofokus durchführen

Bewegen Sie den Laserkopf manuell über das schwarze Papier und senken Sie dann die Fokussonde ab, um den Autofokus auszulösen.
Schließen Sie danach die Abdeckung.

Schritt 5 - 2W Infrarot-Lasermodul aktivieren

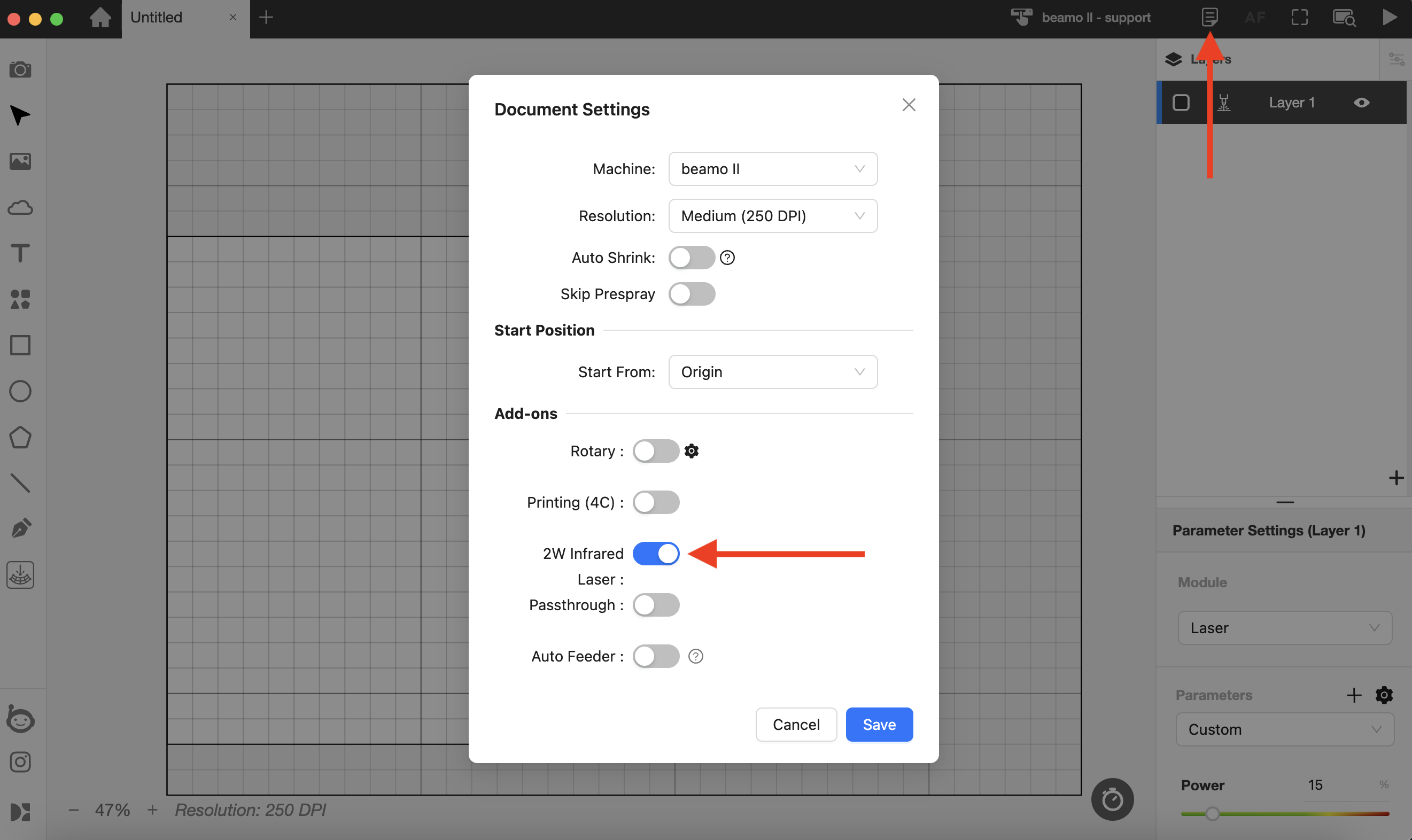

Starten Sie Beam Studio, verbinden Sie sich mit Ihrer Maschine und aktivieren Sie den 2W IR Infrarot-Laser in den Dokumenteinstellungen.

Schritt 6 - Kamerahelligkeit erhöhen

Führen Sie eine Kameravorschau durch und passen Sie die Helligkeit der Kamera mit dem Werkzeug am unteren Rand an.

Schritt 7 - Infrarotmodul-Kalibrierung starten

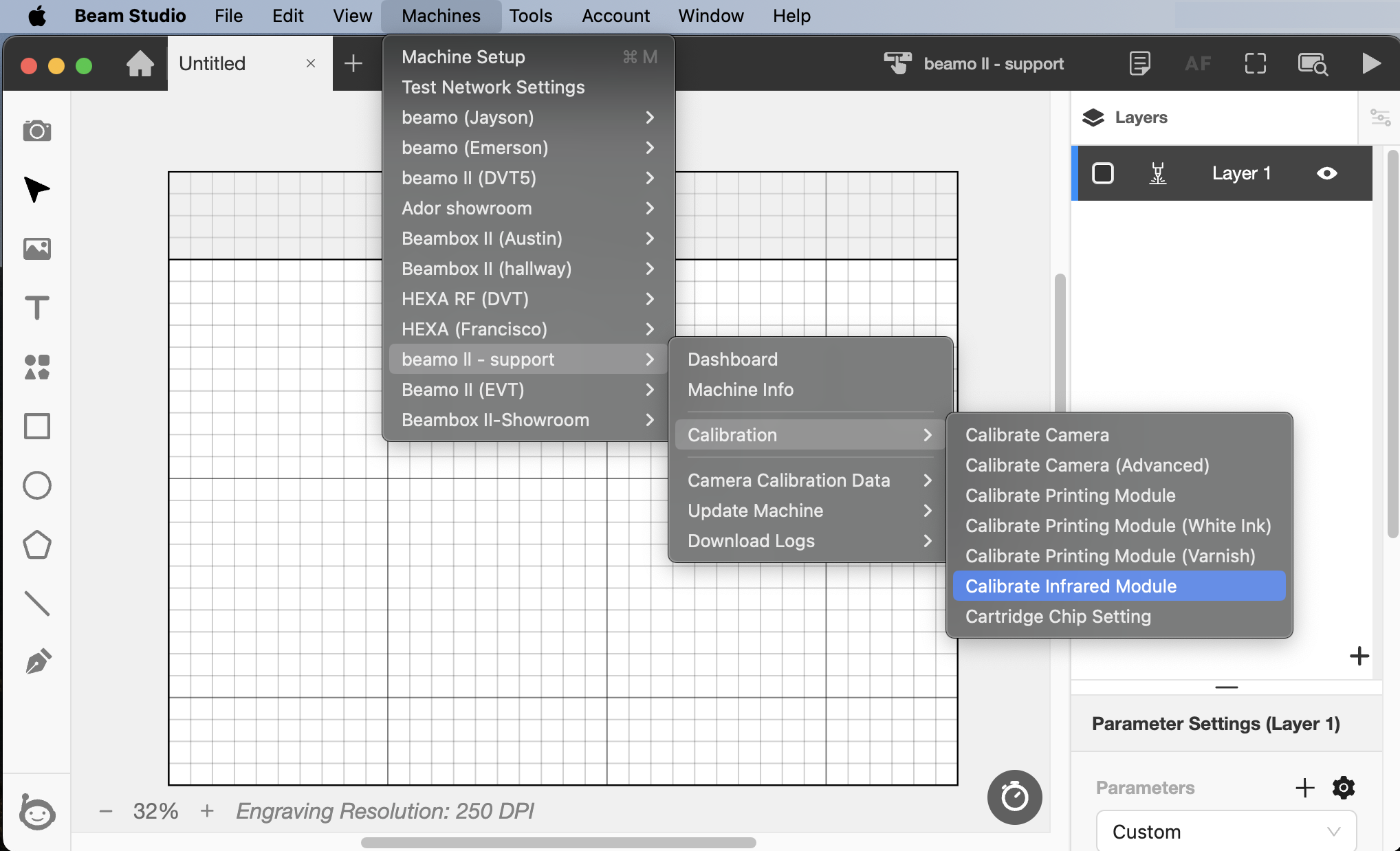

Wählen Sie in der oberen Menüleiste "Maschinen" >> "Maschinenname" >> "Kalibrierung" >> "Infrarotmodul kalibrieren".

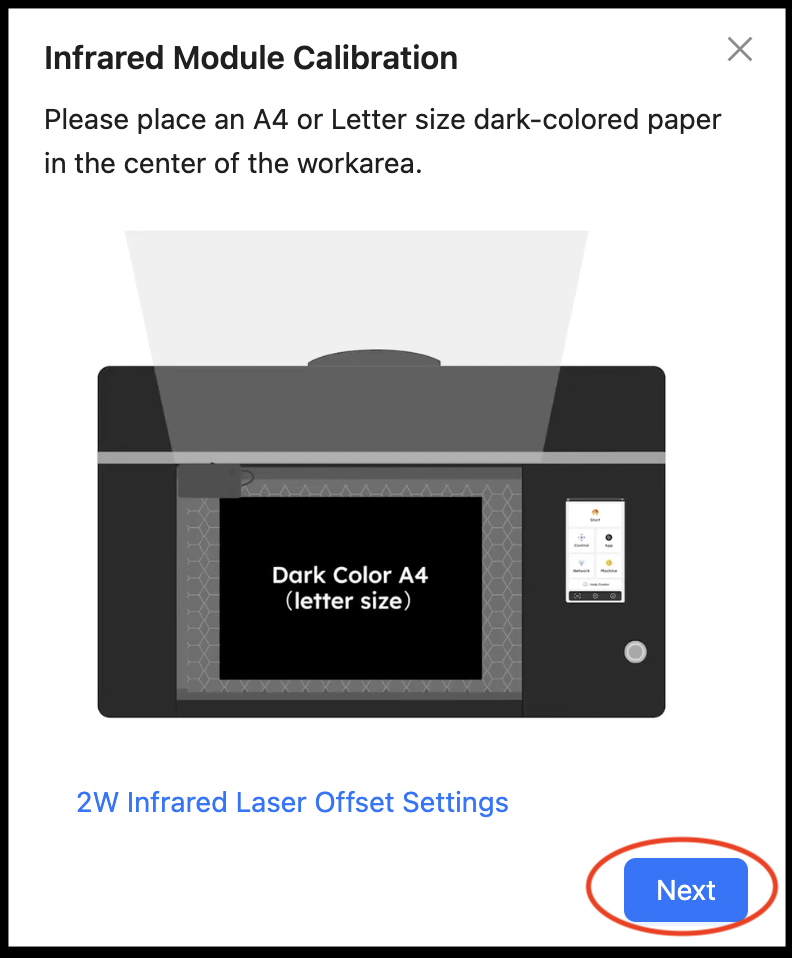

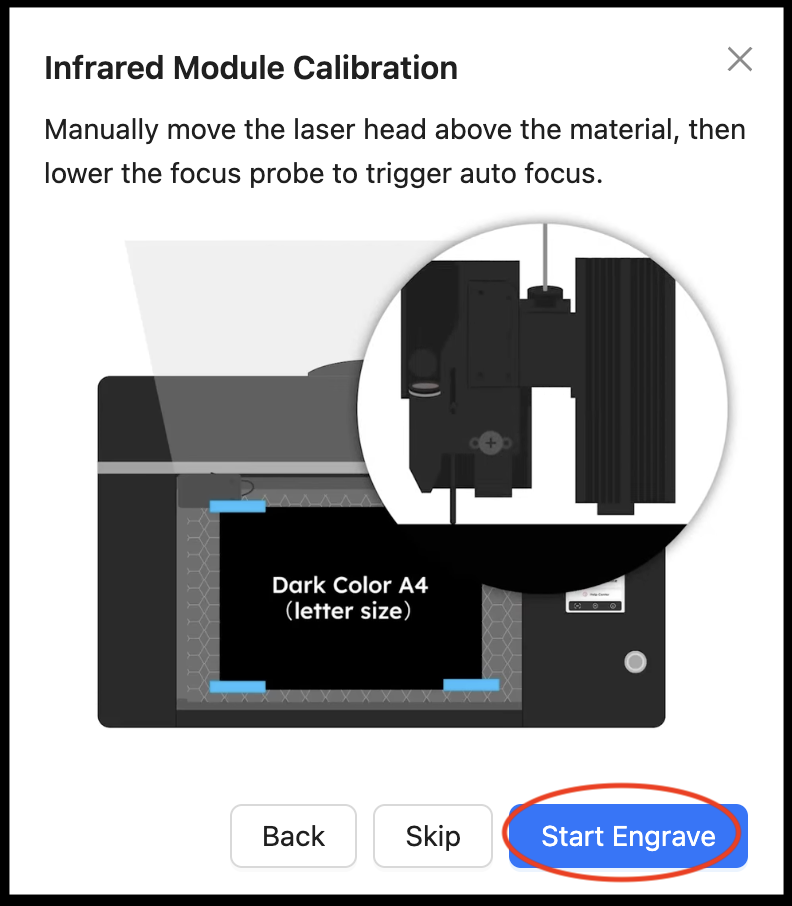

Drücken Sie "Weiter" und "Gravur starten". Die Maschine startet den Vorgang automatisch.

Ein "+"-Zeichen wird auf das schwarze Papier graviert. Anschließend wird ein Foto aufgenommen und in der Software angezeigt.

Schritt 8 - "+"-Zeichen ausrichten

Richten Sie das rote "+"-Zeichen mit dem gravierten "+"-Zeichen aus. Ziehen Sie das Foto direkt oder passen Sie die X- und Y-Werte an, um das rote Zeichen zu verschieben.
