2-1 Montage und Inbetriebnahme

Schritt 1 - Entsiegeln

Schritt 2 - Maschinenhandhabung

Das Gewicht der HEXA RF variiert je nach Laserröhre und Leistungskonfiguration.
• 30W: 72 kg
• 60W: 74 kg
• 80W: 77 kg

Aus Sicherheitsgründen wird empfohlen, die Maschine beim Transport von zwei Personen anheben zu lassen.

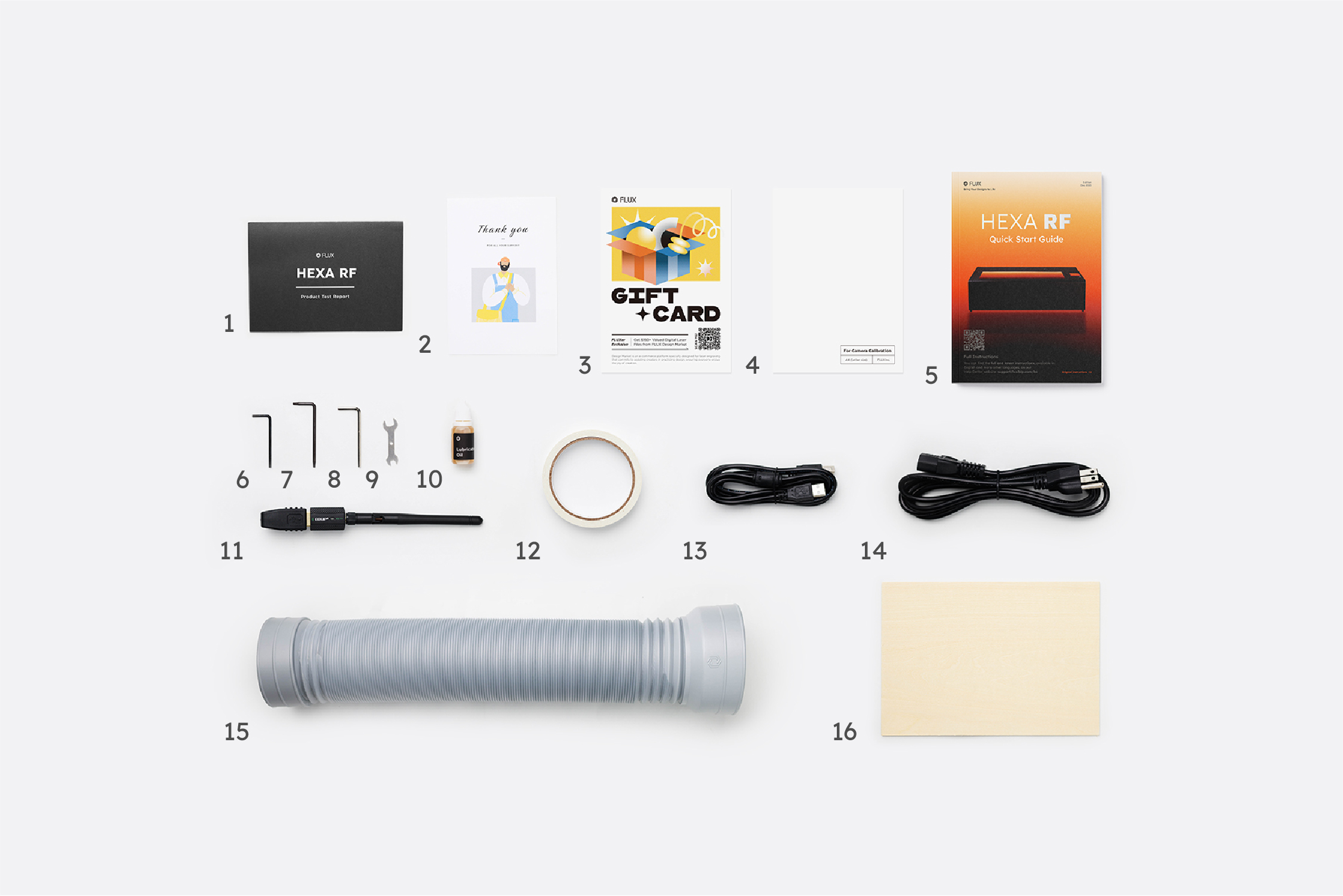

Schritt 3 - Zubehör & Komponenten

1. Werks-Testkarte
2. Dankeskarte
3. Geschenkkarte
4. A4-Papier
5. Schnellstartanleitung
6. 2,5-mm-Innensechskantschlüssel
7. T8-Torx-Schlüssel
8. 3-mm-Innensechskantschlüssel
9. Doppelmaulschlüssel
10. Schmieröl
11. WLAN-Empfänger & 90°-USB-Adapter
12. Doppelseitiges Klebeband
13. USB-Kabel
14. Netzkabel
15. Abluftschlauch
16. Testgravur-Holzbrett

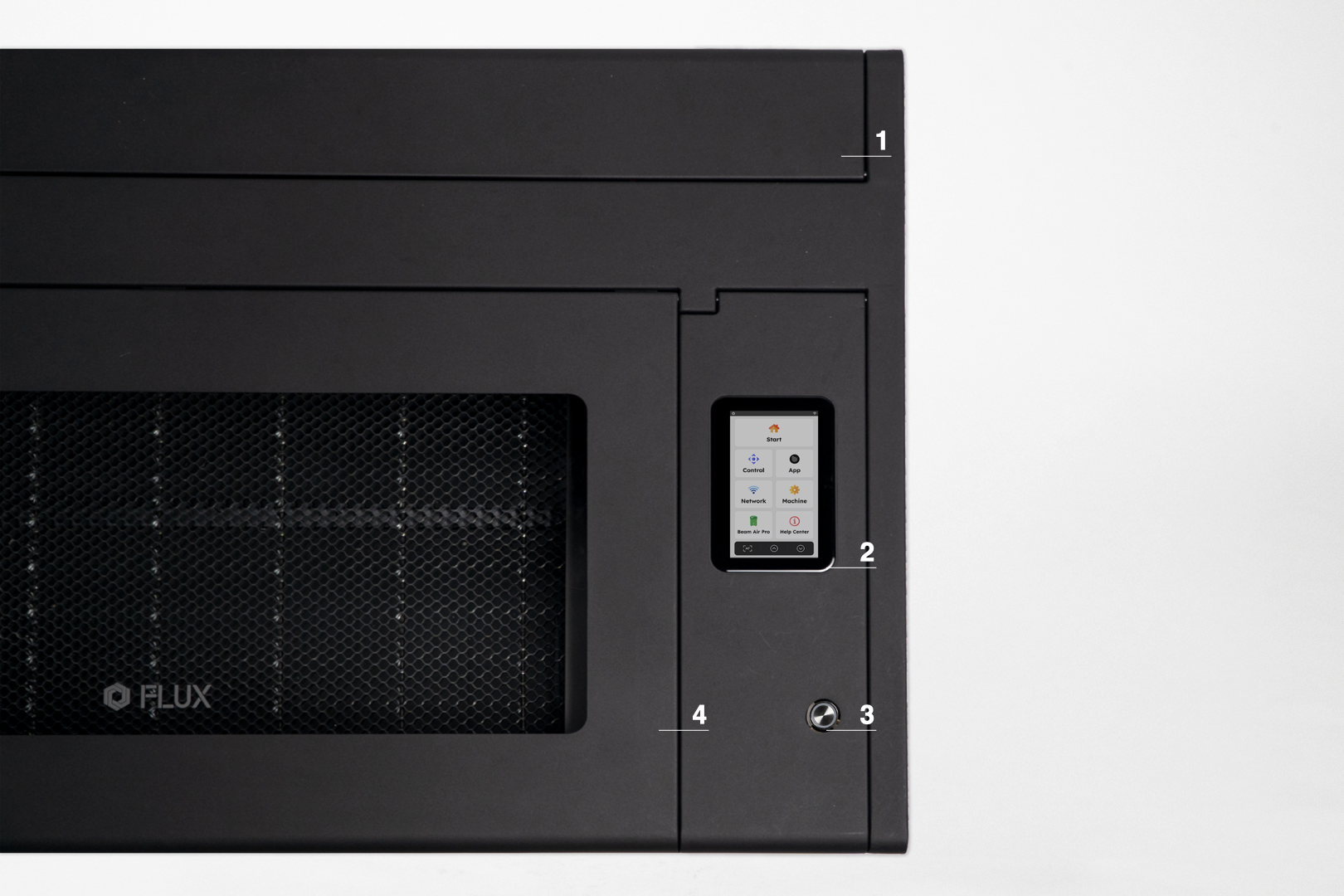

1. Rückabdeckung
2. Touchpanel
3. Ein-/Ausschalter
4. Acrylglastür

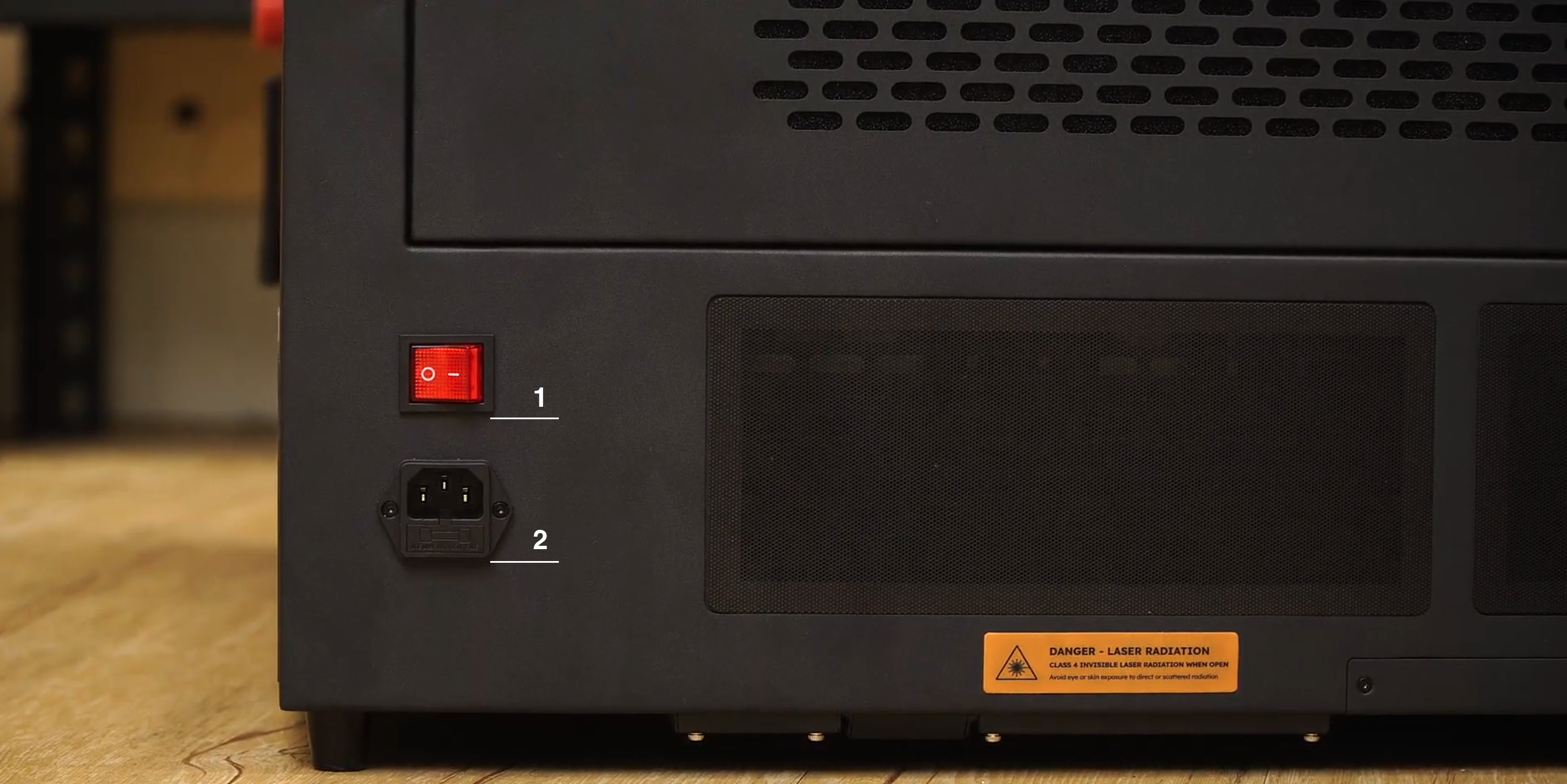

Rückseite der Maschine:

1. Hauptschalter
2. Netzanschluss

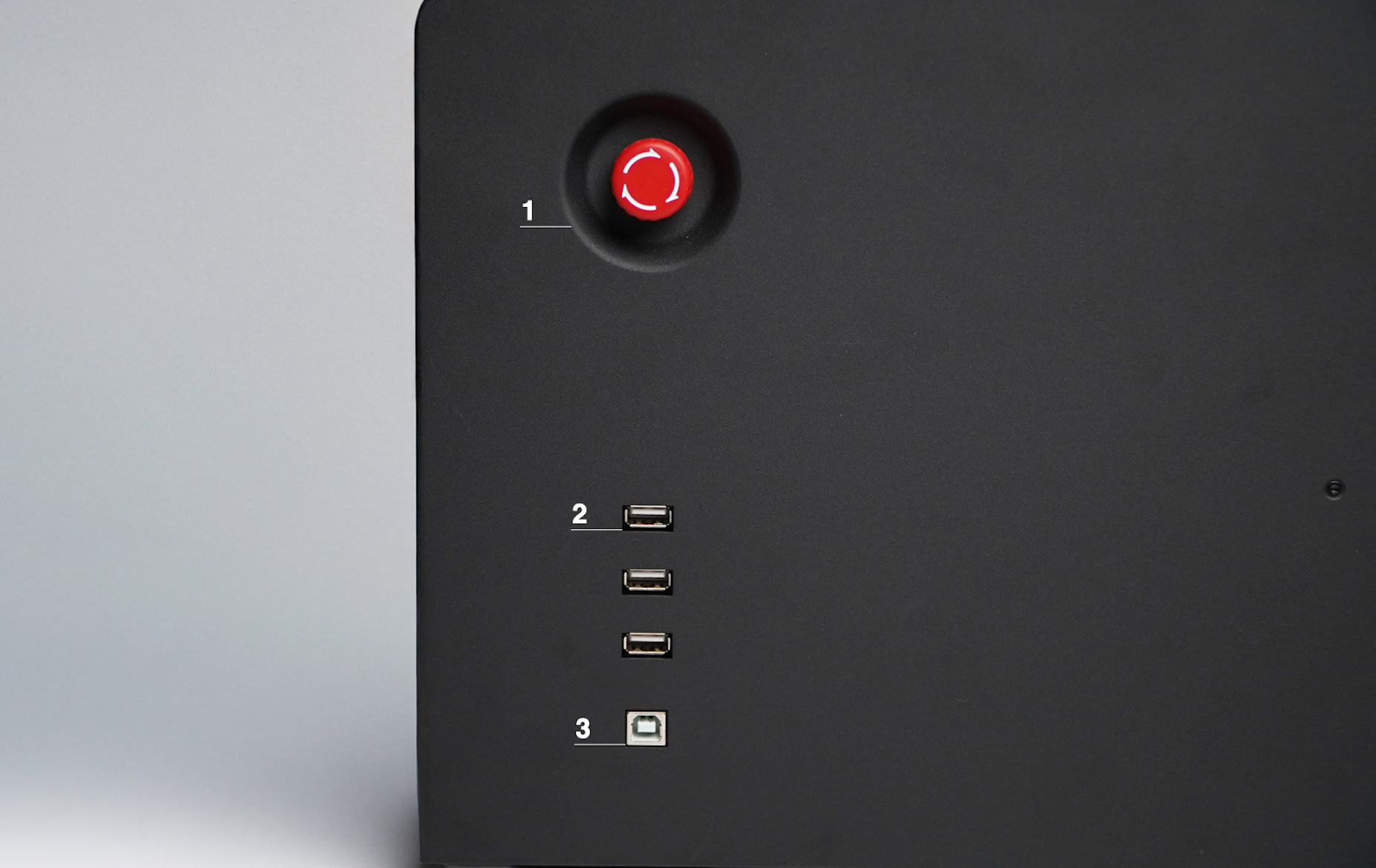

Maschinenseite:

1. Not-Aus-Schalter
2. USB-A-Anschluss
3. USB-B-Anschluss

Schritt 4 - Entfernen der Lüfter-Silikonabdeckung und -klemme

Verwenden Sie den im Zubehörkasten mitgelieferten Doppelmaulschlüssel oder Kreuzschlitzschraubendreher, um die Klemme am Abluftanschluss zu lösen und die Abluftabdeckung zu entfernen.

Schritt 5 - Abluftschlauch installieren

Setzen Sie die Klemme auf das große Ende des Abluftschlauchs auf und befestigen Sie ihn am Abluftventilatorausgang an der Rückseite des Geräts. Stellen Sie die Klemmspannung ein und befestigen Sie sie am Abluftventilatorausgang.
Positionieren Sie das offene Ende des Abluftschlauchs außerhalb eines Fensters oder schließen Sie es an einen Luftreiniger an.

Schritt 6 - WLAN verbinden Dongle

Schritt 7 - Einschalten

Stecken Sie beide Enden des Netzkabels fest in das Gerät und die Steckdose ein. Drücken Sie den Netzschalter zum Einschalten. Der erste Startvorgang kann 2–5 Minuten dauern.

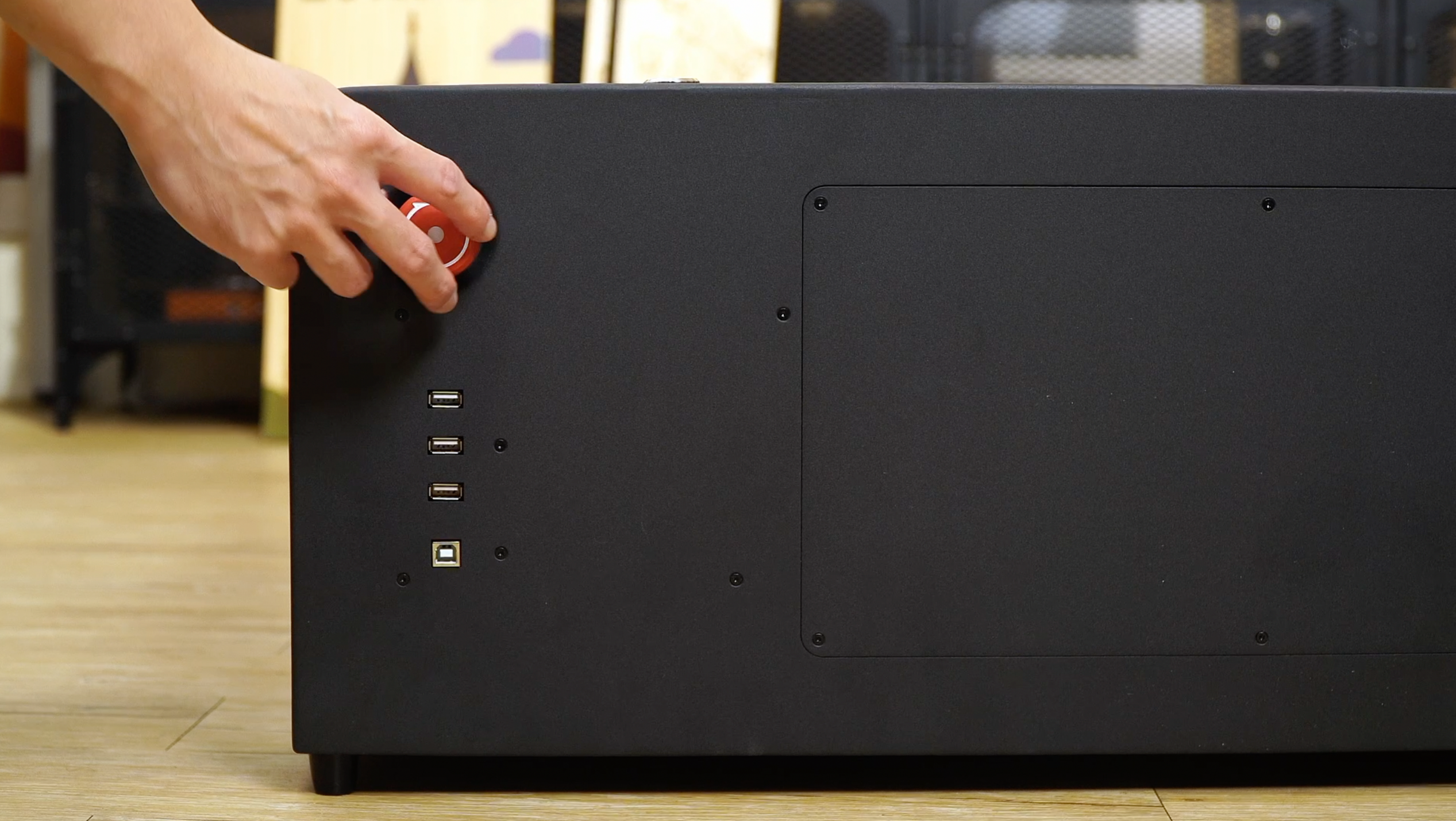

⚠︎ Wenn der Netzschalter beim Einschalten nicht reagiert, prüfen Sie bitte, ob der Not-Aus-Schalter an der rechten Seite des Geräts aktiviert ist.
Falls der Not-Aus-Schalter aktiviert ist, drehen Sie ihn im Uhrzeigersinn in Richtung des weißen Pfeils, um ihn zu entriegeln.

Schritt 8 - Einrichtung für die erste Verwendung

1. Wählen Sie die Oberflächensprache gemäß der Testanleitung des Geräts.
2. Lesen Sie die Brandschutz-Warnhinweise sorgfältig durch.
3. Befolgen Sie die Anweisungen und führen Sie den Inbetriebnahmetest durch.

⚠︎ Überspringen Sie den Inbetriebnahmetest nicht, wenn Sie das Gerät zum ersten Mal verwenden.
