⚠︎ Bevor Sie beginnen, stellen Sie bitte sicher, dass Ihre Beam Studio- und HEXA RF-Firmware auf die neuesten Versionen aktualisiert sind.

Beschreibung

Dieser Artikel führt Sie durch den Kamerakalibrierungsprozess.

Wann eine Kamerakalibrierung erforderlich ist
1. Bei der ersten Verwendung der Maschine.
2. Nach dem Umstellen der Maschine.
3. Wenn eine Abweichung zwischen der Kameravorschau und der tatsächlichen Gravurposition besteht.

Hinweis:
Eine Kamerakalibrierung ist erforderlich, bevor die Kameravorschau-Funktion nach dem Auspacken zum ersten Mal verwendet wird.

Schritt 1 - Software- und Firmware-Versionen überprüfen

Erforderliche Software-Version: Beam Studio 2.6.2 oder höher Screenshot 2026-02-09 at 3.51.12 PM.png

Erforderliche Firmware-Version: 6.2.2 oder höher
FW version.gif

Schritt 2 - Materialien vorbereiten

Benötigte Materialien (selbst bereitzustellen):
A4 weißes Papier oder eine hellfarbige Platte ähnlicher Größe White paper.png

Schritt 3 - Kamerakalibrierung starten

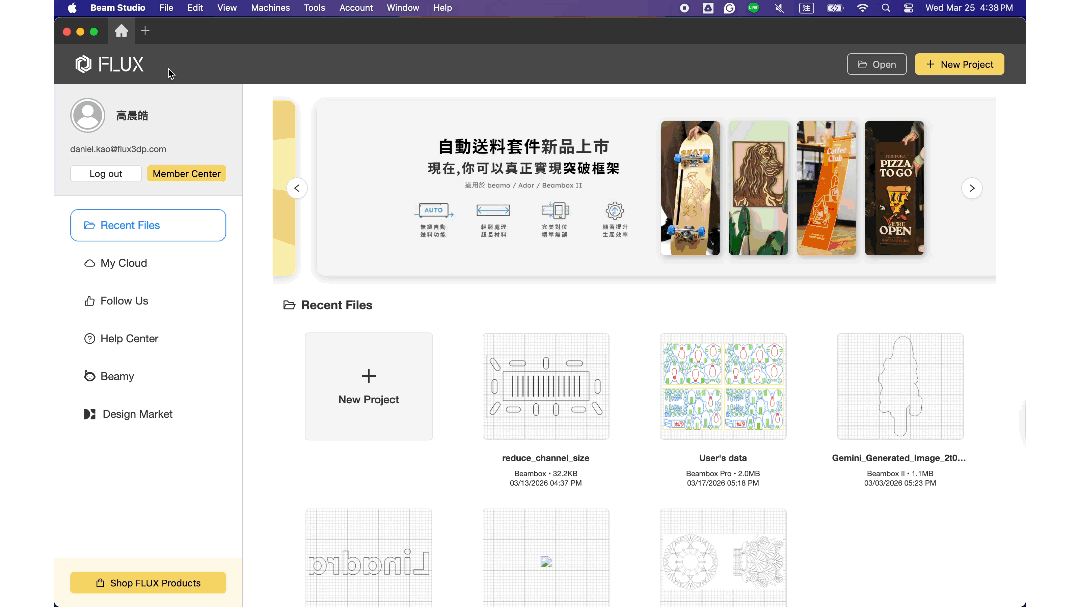

Erstellen Sie ein neues Projekt, wählen Sie die zu kalibrierende Maschine aus und klicken Sie dann auf "Kalibrierung" > "Kamerakalibrierung"

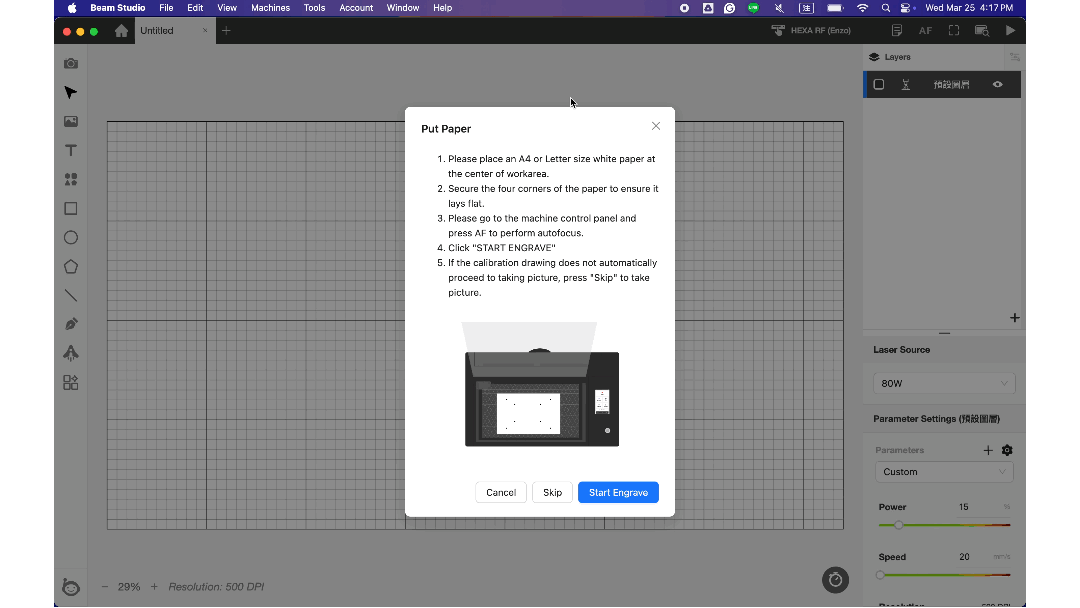

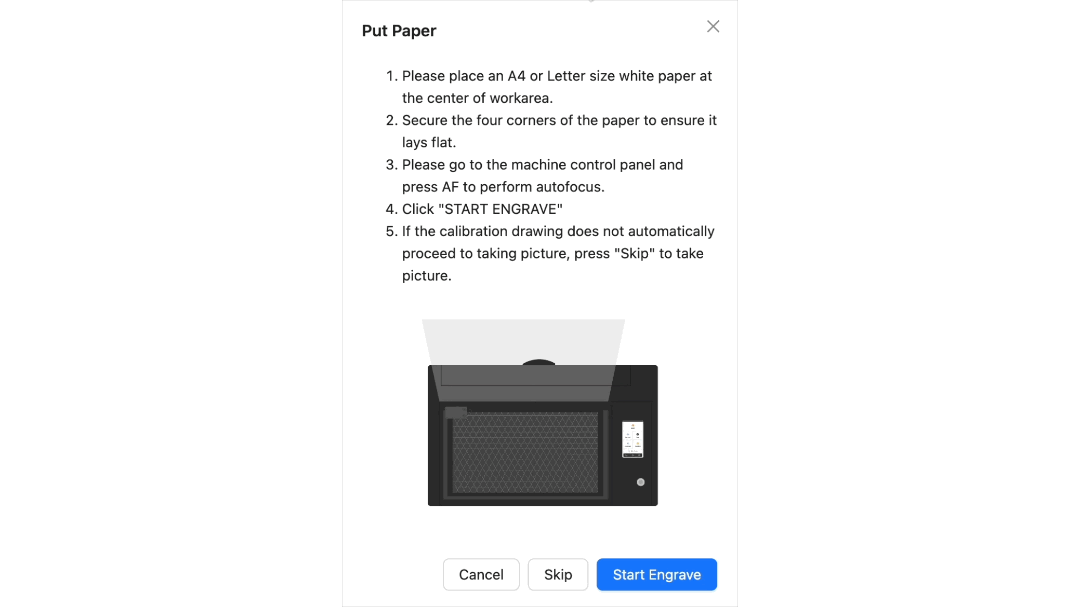

Schritt 4 - Weißes Papier platzieren

Legen Sie ein sauberes A4-Papier in die Mitte des Arbeitsbereichs und fixieren Sie alle vier Ecken mit Klebeband.

Schritt 5 - Kalibriermuster zeichnen

Klicken Sie, um das Zeichnen des Kalibriermusters zu starten

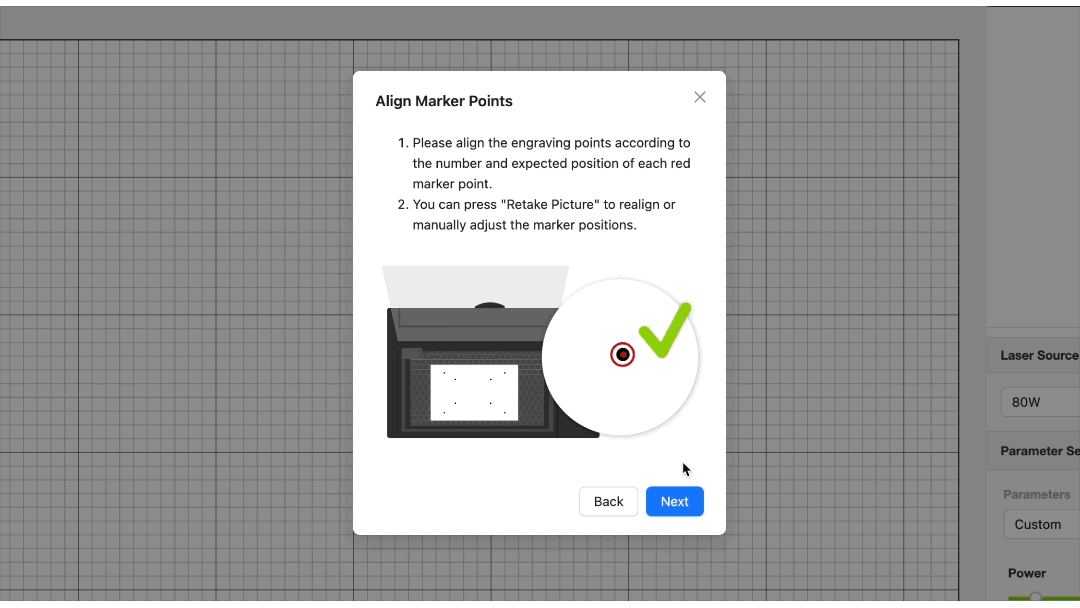

Schritt 6 - Markierungen ausrichten

Sie können die Ansicht vergrößern/verkleinern und die Bildbelichtung anpassen, um die roten Markierungspunkte zu überprüfen und so zu verschieben, dass sie vollständig mit den acht gedruckten Punkten übereinstimmen Move markers.gif

Falls die Markierungen wie unten dargestellt erscheinen und sich nicht auf dem weißen Papier befinden, befolgen Sie bitte die nachstehenden Schritte zur Anpassung.
Abnormal marker example.png
