4-13 Rotlichtausrichtung

Beschreibung

Dieser Artikel führt Sie durch die Anpassung des Rotlichtvisiers, um es mit dem Laserstrahlpfad auszurichten.

Wann sollte das Rotlichtvisier kalibriert werden?

Werkzeuge

Bitte bereiten Sie folgende Werkzeuge vor:

Schritt 1

Bitte machen Sie sich mit der sicheren Durchführung eines Laserimpulses vertraut.

A. Schalten Sie das Gerät ein. B. Schließen Sie die Geräteabdeckung. C. Gehen Sie zu Aktion und warten Sie, bis der Referenzierungsvorgang abgeschlossen ist. (Stellen Sie sicher, dass die Symbole für Geräteabdeckung, Rückabdeckung und Bodenabdeckung alle als geschlossen angezeigt werden; andernfalls kann der Impulsvorgang nicht durchgeführt werden.) D. Lokalisieren Sie die Impulstaste. E. Einmal klicken = ein Impuls, zweimal klicken = zwei Impulse, usw. ⚠︎ Stellen Sie beim Impulsen stets sicher, dass die Türabdeckung und die Rückabdeckung geschlossen sind.

Schritt 2

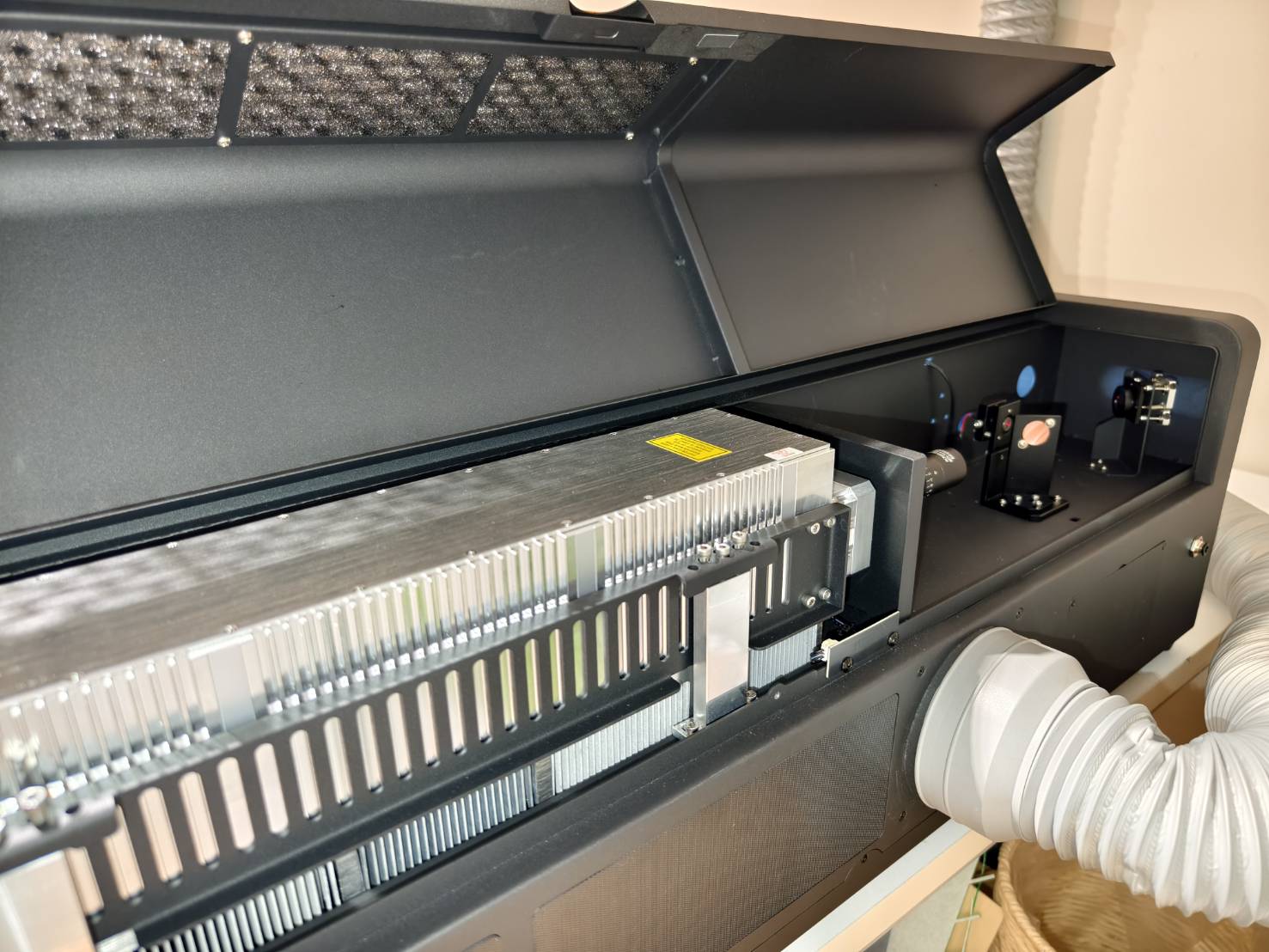

Verwenden Sie einen Schraubendreher, um die Schrauben an der Rückseite der Maschine zu lösen, und öffnen Sie anschließend die Rückabdeckung.

Schritt 3

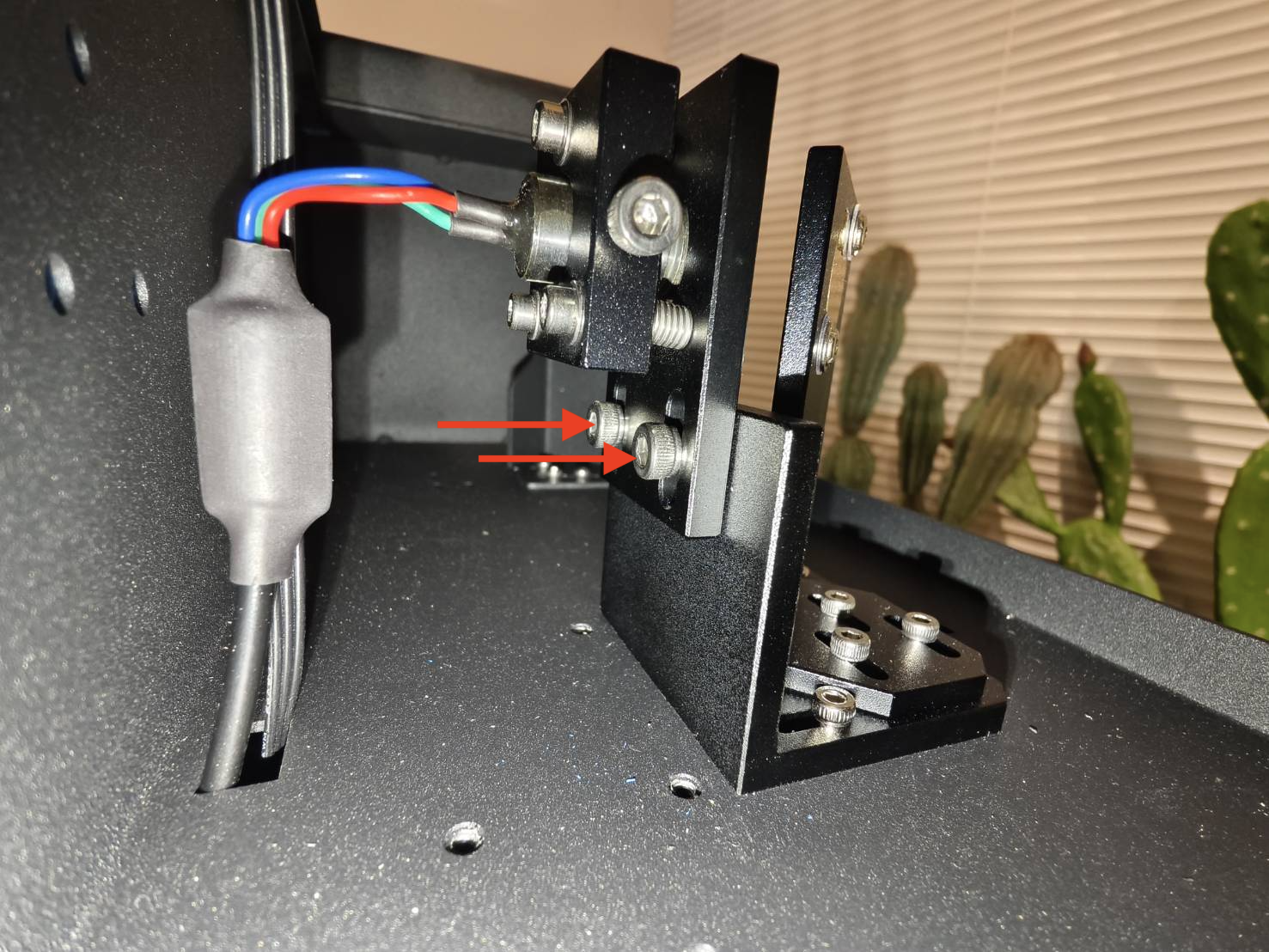

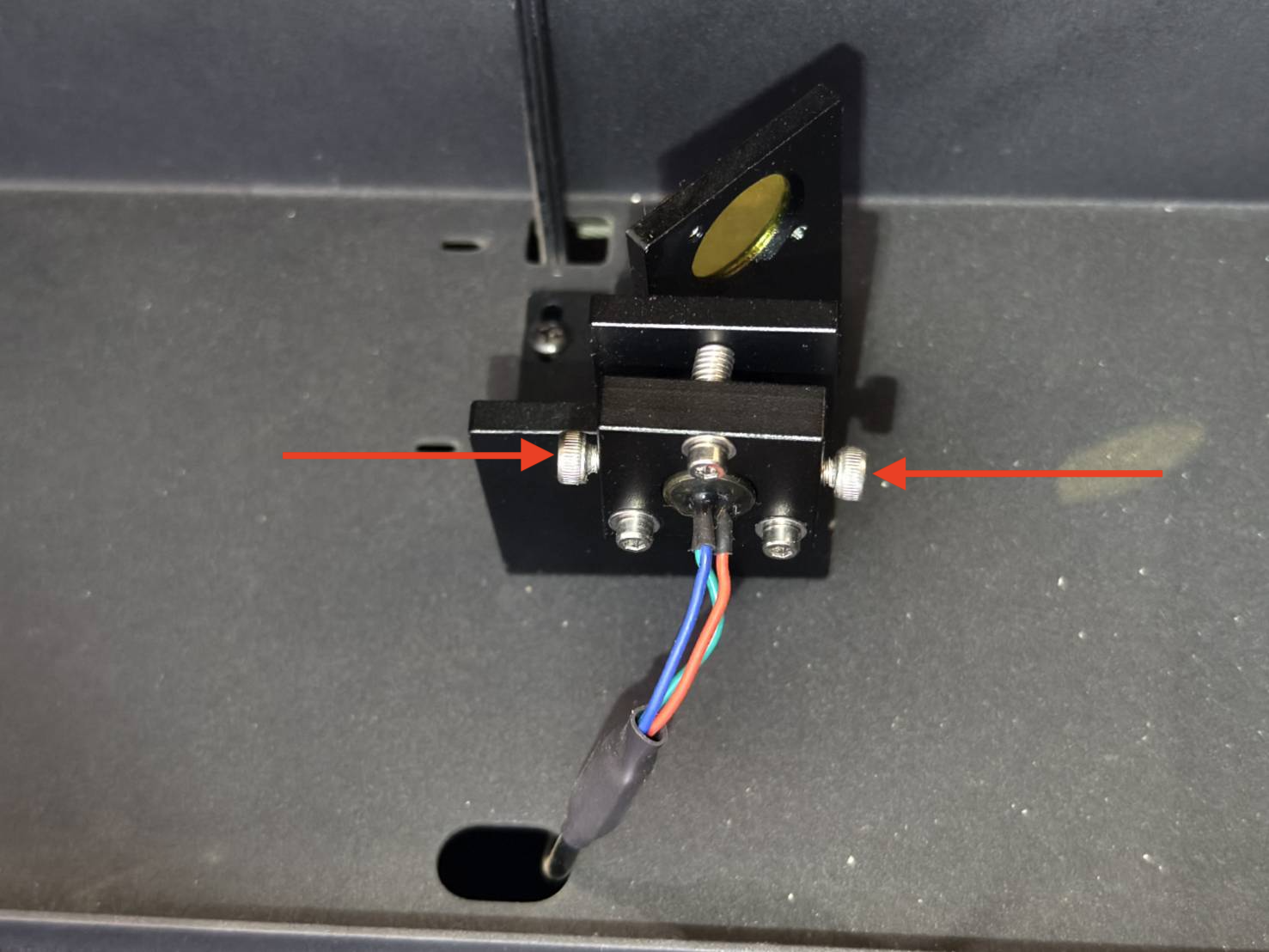

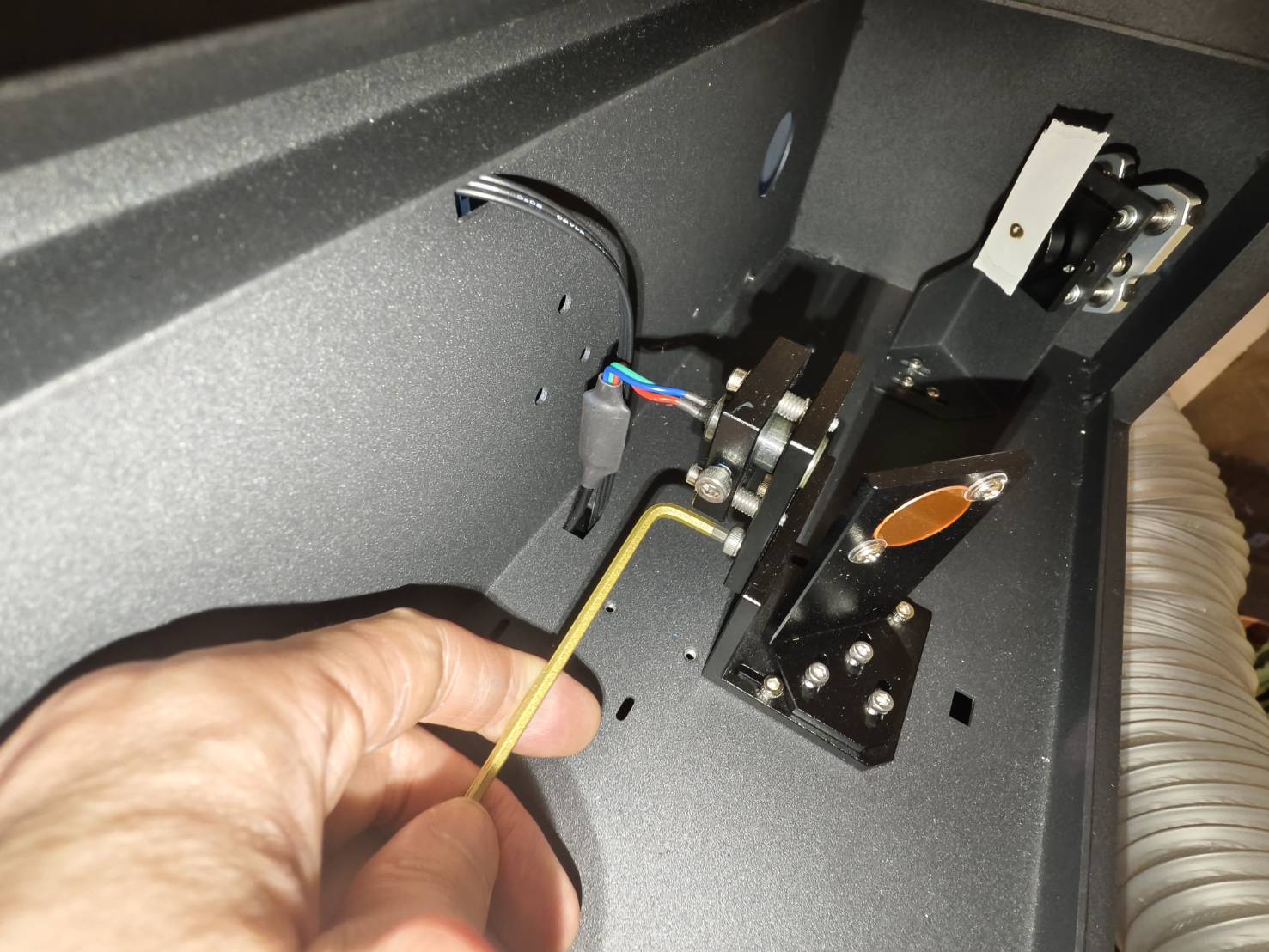

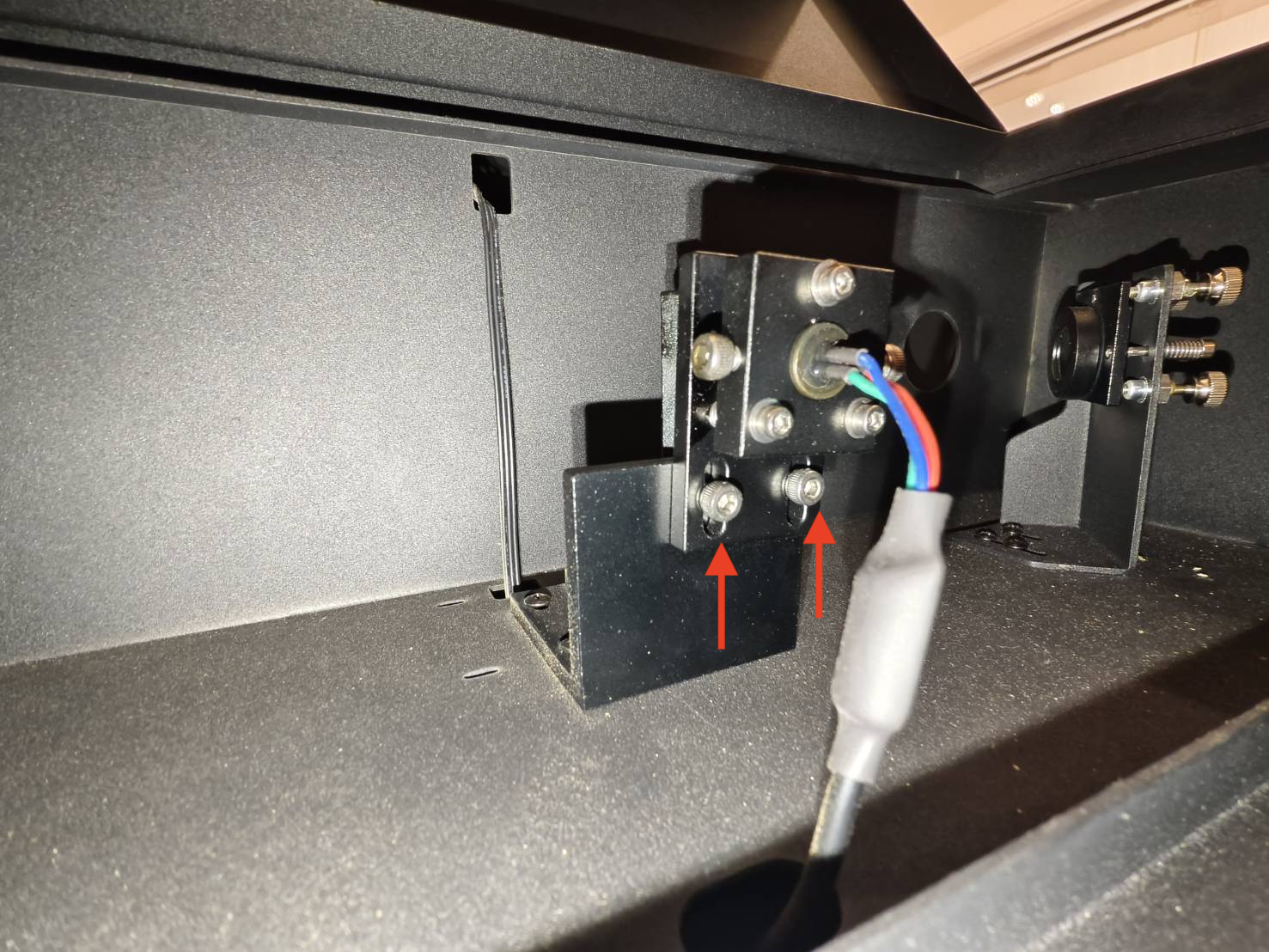

Stellen Sie sicher, dass die beiden Schrauben auf beiden Seiten des Rotpunktmoduls festgezogen sind. (3mm Sechskantschlüssel)
(Aufgrund der unterschiedlichen Größen der Laserröhrenmechanismen unterscheidet sich die Einbaurichtung des Rotpunktmoduls bei den Modellen 30W und 60W/80W.)

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Schritt 4

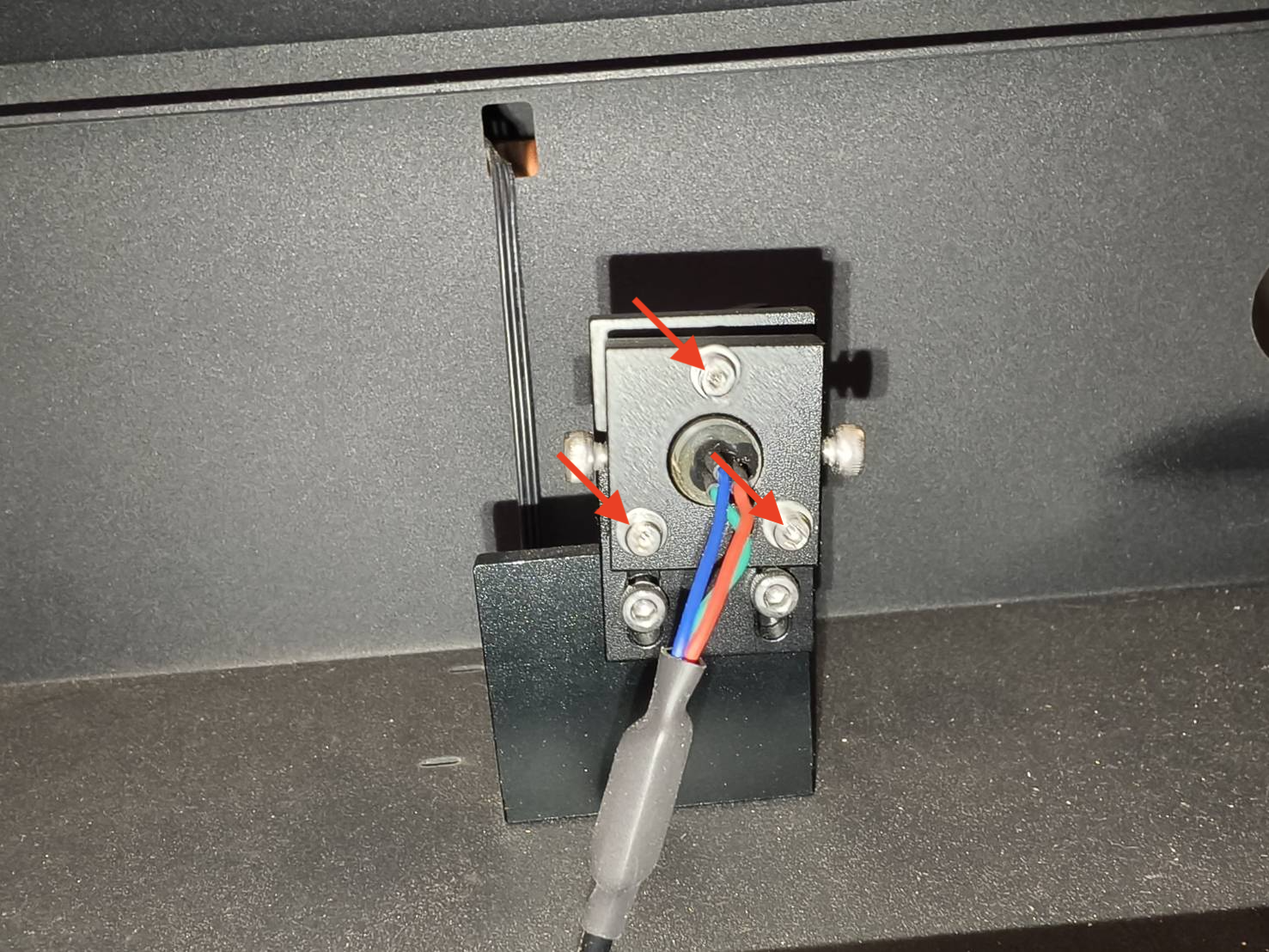

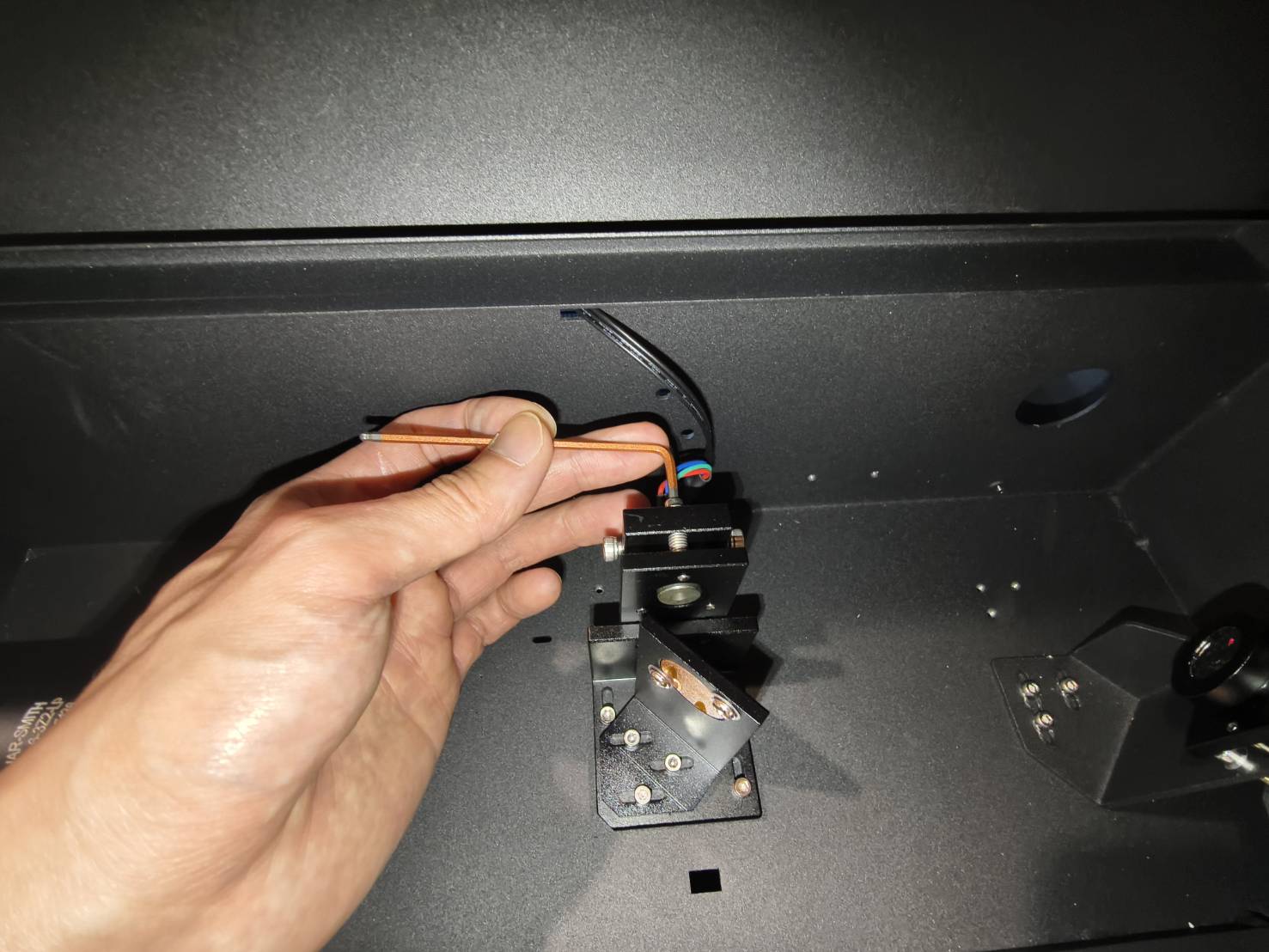

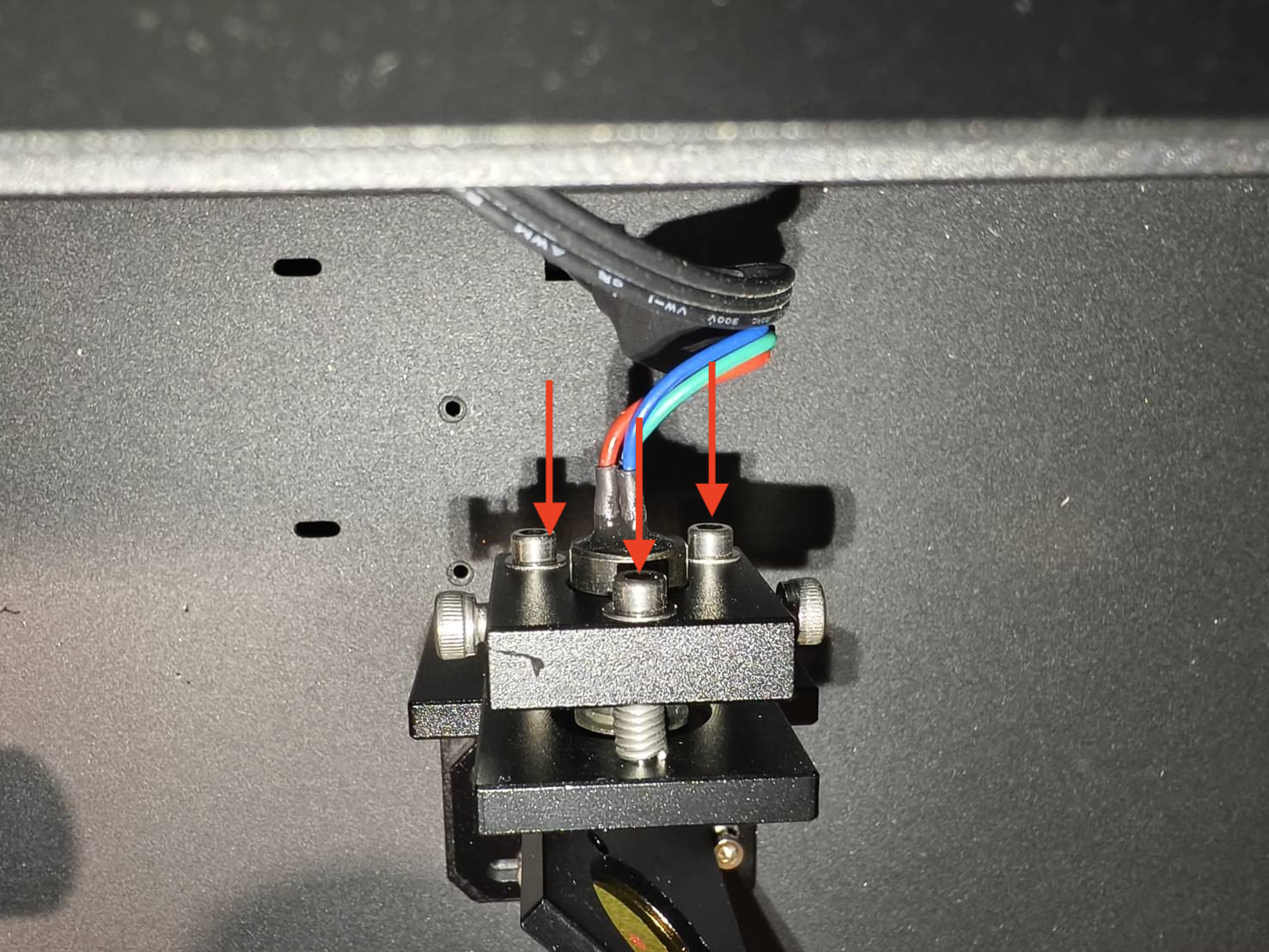

Ziehen Sie die drei Einstellschrauben an der Rotpunktlaser-Halterung fest.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Schritt 5

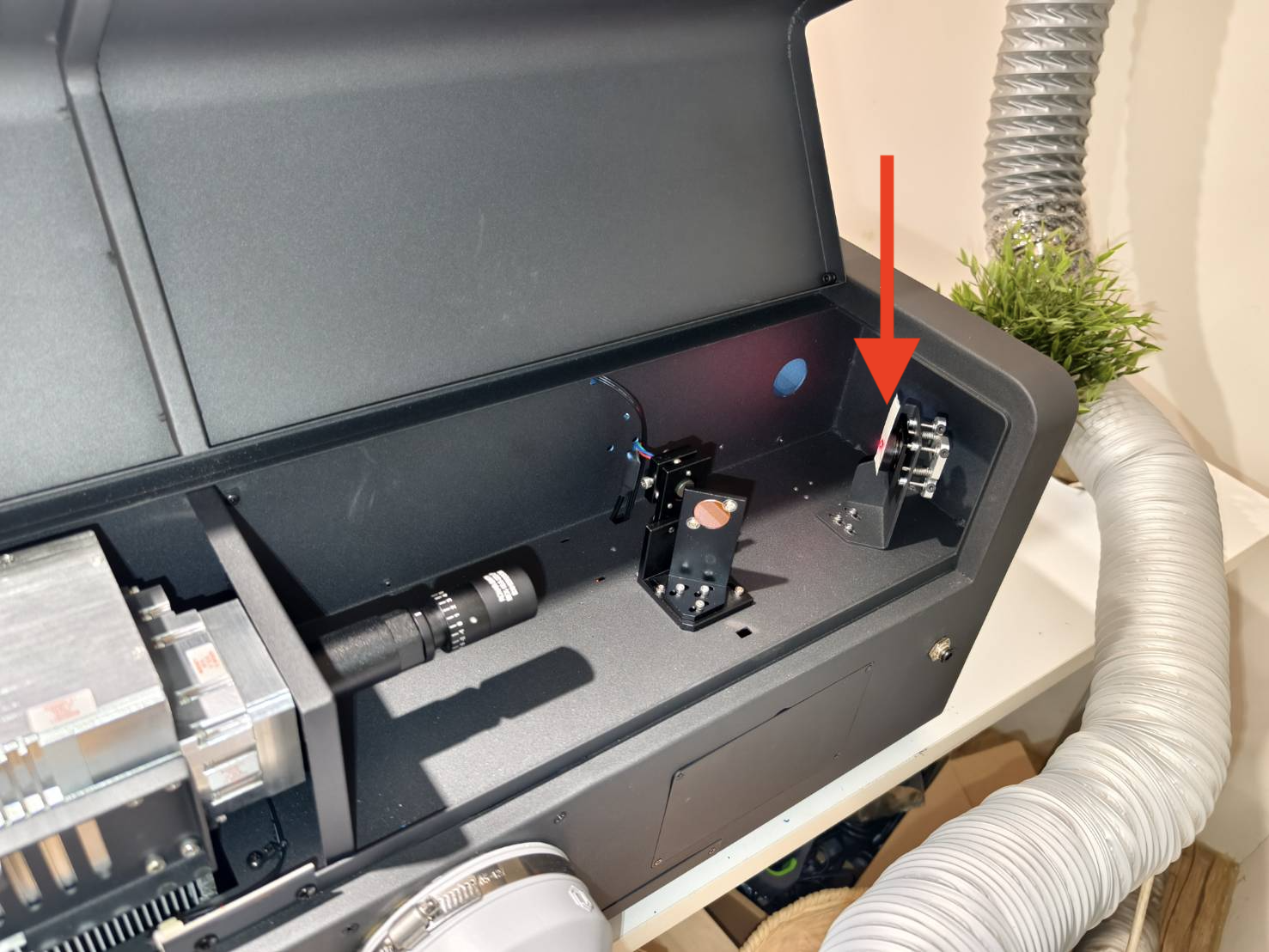

Bringen Sie ein Stück "doppellagiges" Klebeband auf den ersten Spiegel auf, schließen Sie anschließend die Rückabdeckung und führen Sie 2 Pulse aus.
(Entfernen Sie das Klebeband nicht; lassen Sie es auf dem Spiegel.)

Schritt 6

Öffnen Sie die Rückabdeckung und prüfen Sie, ob die Brennmarkierung mit dem roten Punkt übereinstimmt.

Korrektes Beispiel - Überlappend	Fehlerhaftes Beispiel - Nicht überlappend

Bewerten Sie Ihre Ergebnisse und führen Sie den nächsten Schritt durch:

Schritt 7

Dieser Schritt justiert die horizontale Position des roten Punktes.

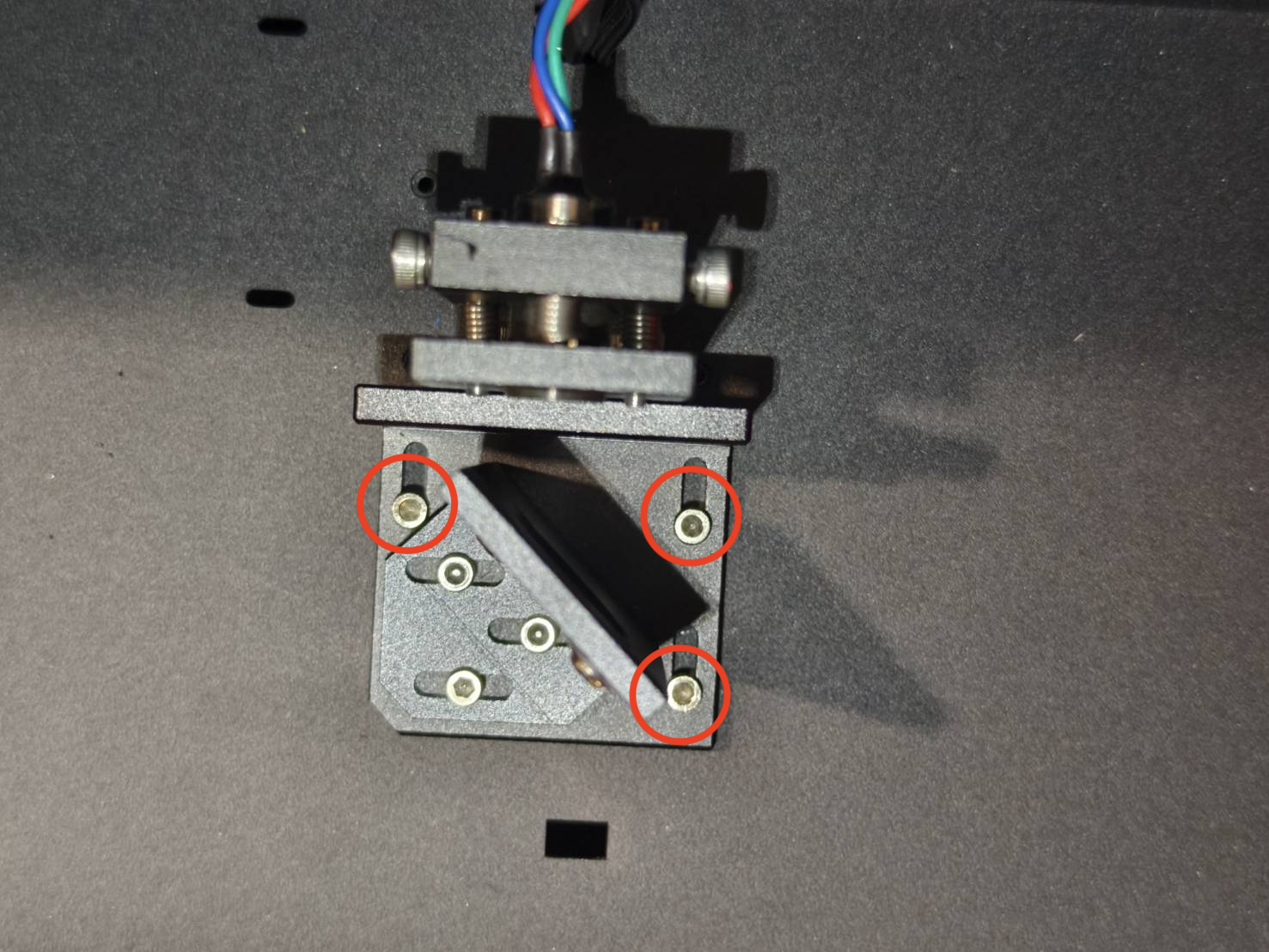

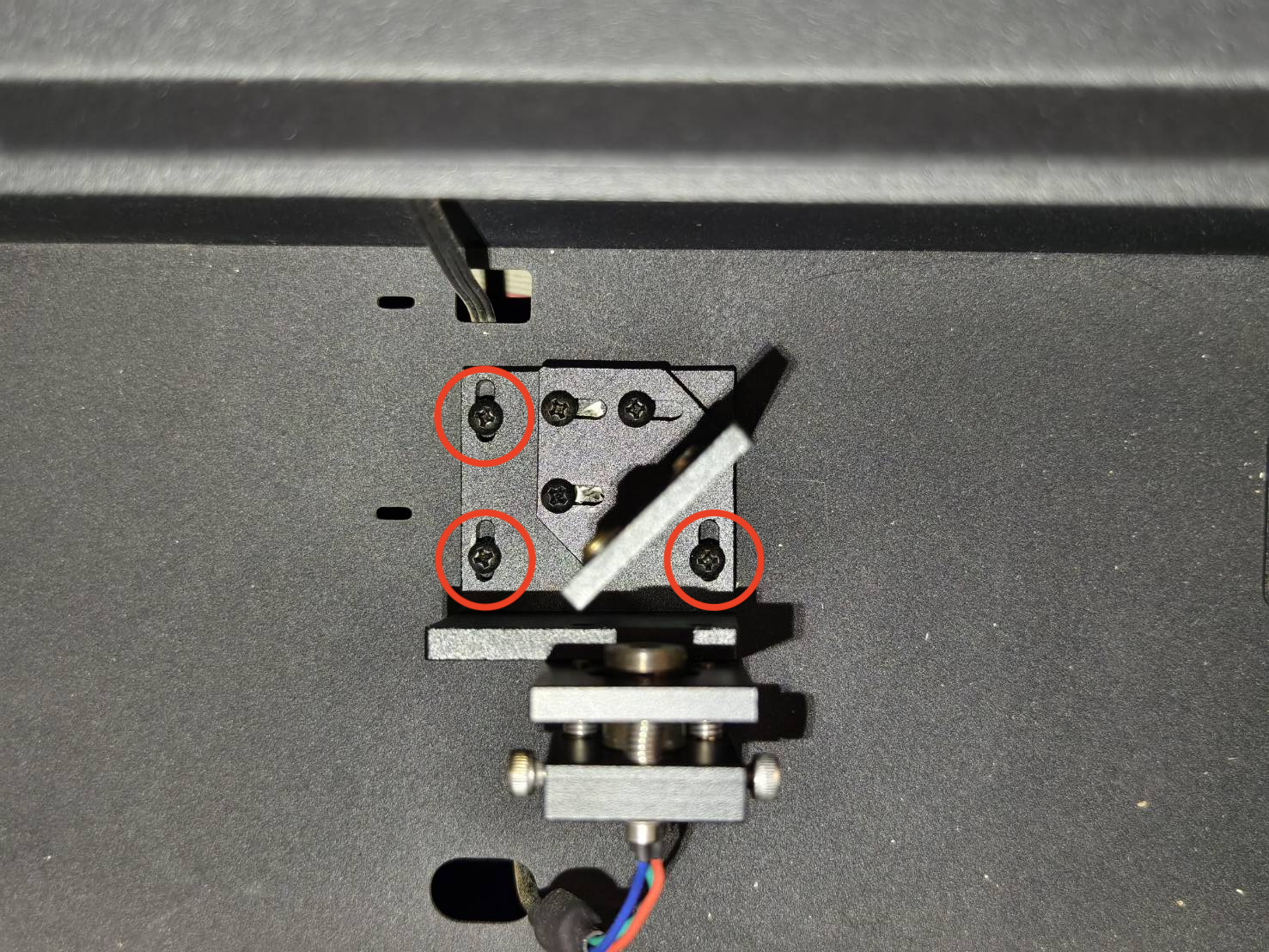

• Lösen Sie die drei Schrauben an der Unterseite der Rotlicht-Halterung. (Verwenden Sie einen 2,5-mm-Inbusschlüssel oder einen Kreuzschlitzschraubendreher)
• Bewegen Sie die Halterung, um die Brennspur und den roten Punkt horizontal zu überlagern.
• Ziehen Sie die Schrauben fest.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Schritt 8

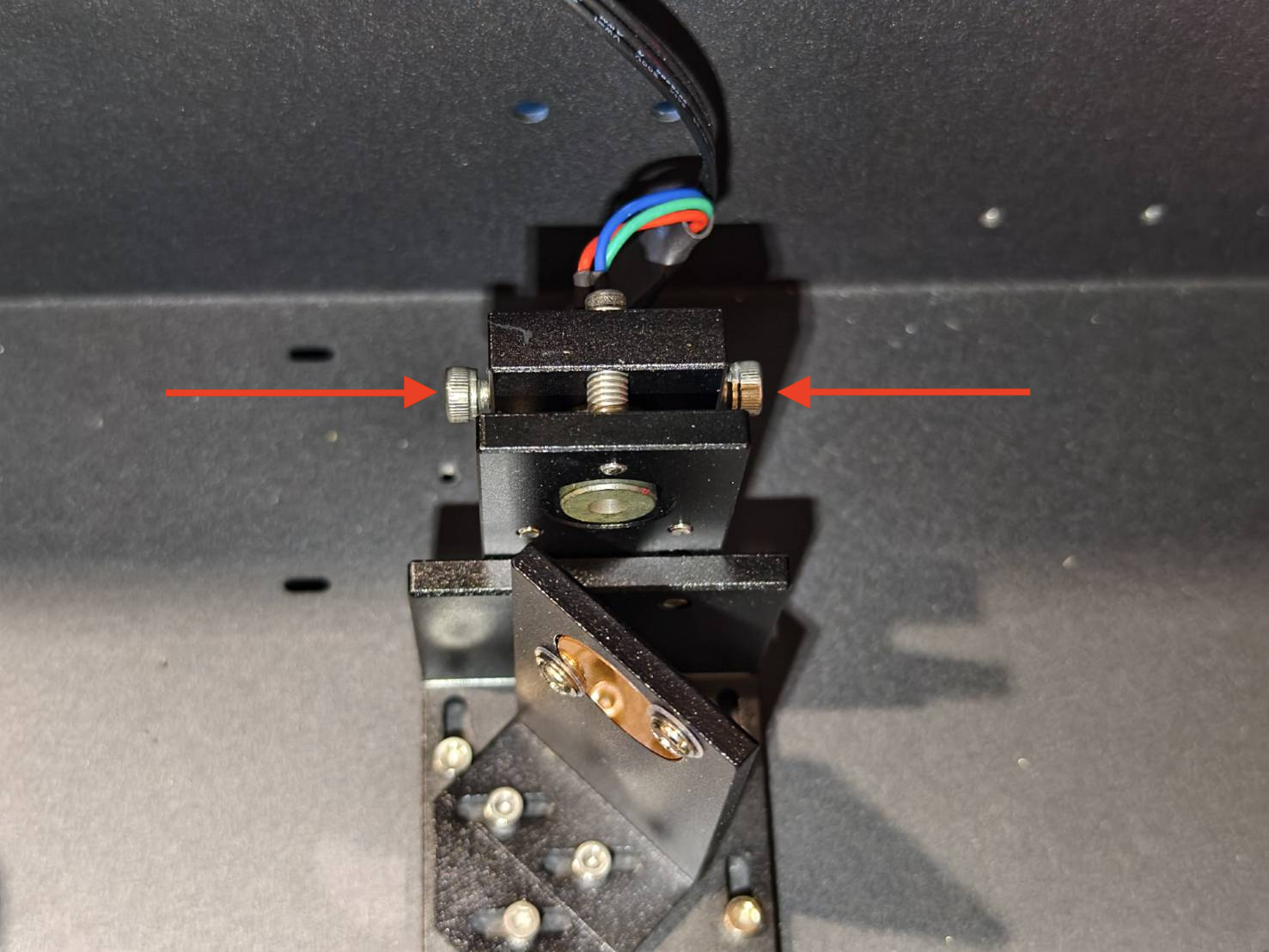

Dieser Schritt justiert die vertikale Position des roten Punktes.

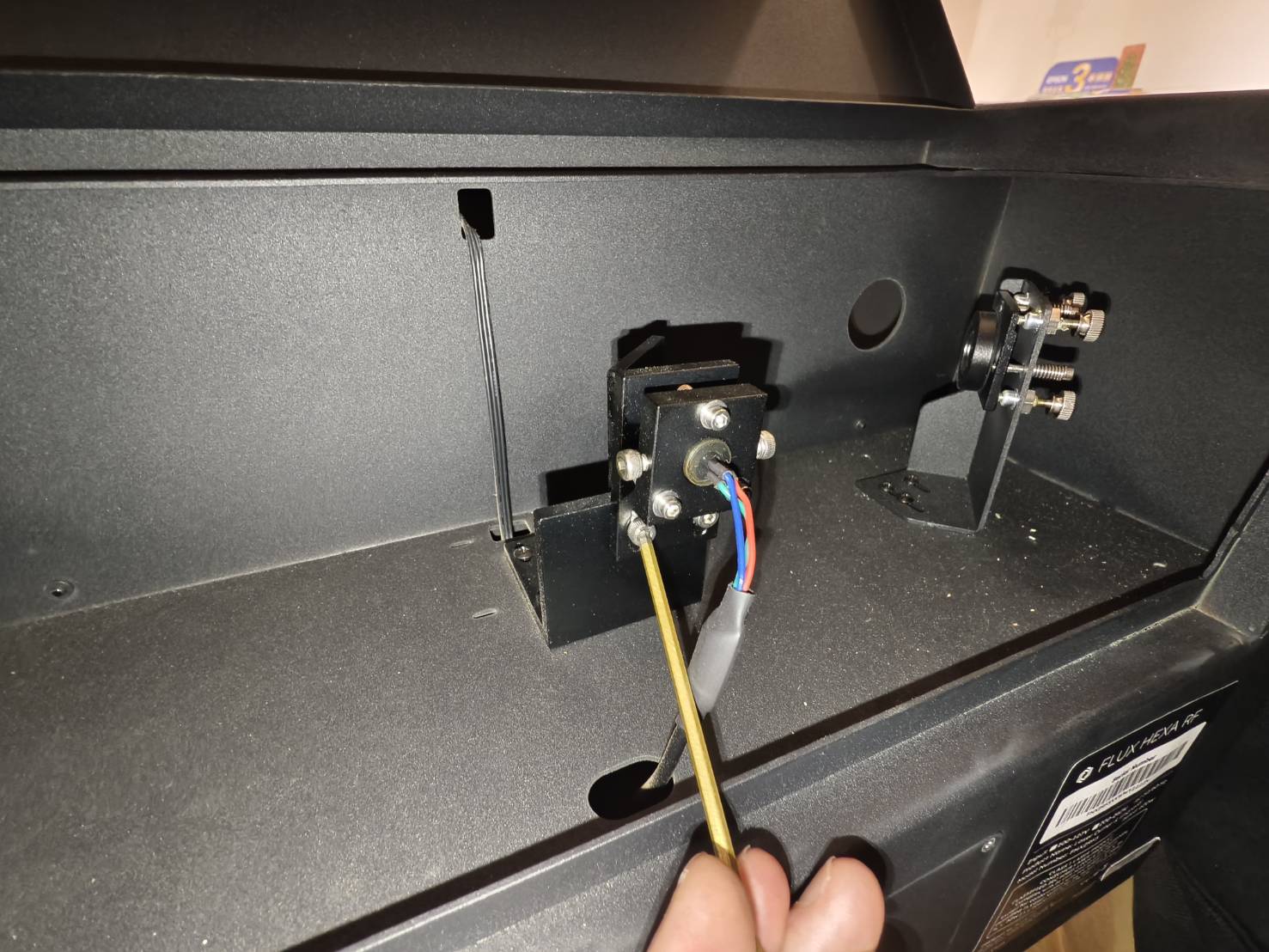

• Lösen Sie die beiden Schrauben an der Rotlicht-Halterung. (3-mm-Inbusschlüssel)
• Bewegen Sie die Halterung, um die Brennspur und den roten Punkt vertikal zu überlagern.
• Ziehen Sie die Schrauben fest.

HEXA RF 30W	HEXA RF 60W / HEXA RF 80W

Schritt 9

Platzieren Sie ein neues Stück doppellagiges Klebeband auf den ersten Spiegel und führen Sie zwei Impulse aus, um den Strahlengang erneut zu überprüfen.

Korrektes Beispiel - Überlappend	Fehlerhaftes Beispiel - Nicht überlappend

Bewerten Sie Ihre Ergebnisse und führen Sie den nächsten Schritt durch:

Schritt 10

Lösen Sie die drei Schrauben, um eine Justierung zu ermöglichen.

Schritt 11

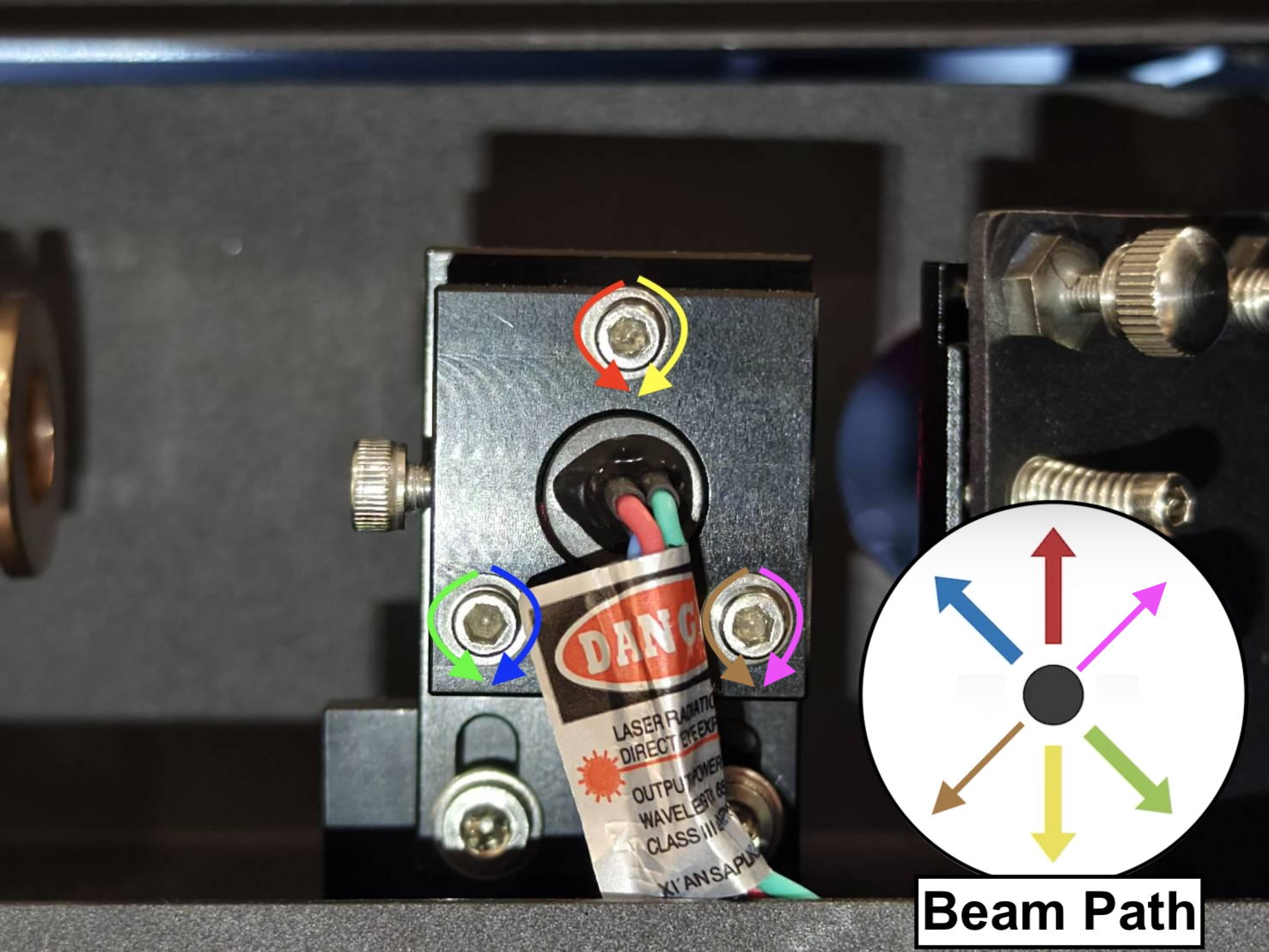

Dieser Schritt überprüft, ob der Strahlengang des roten Punktes und des tatsächlichen CO2-Lasers ausgerichtet und deckungsgleich sind.

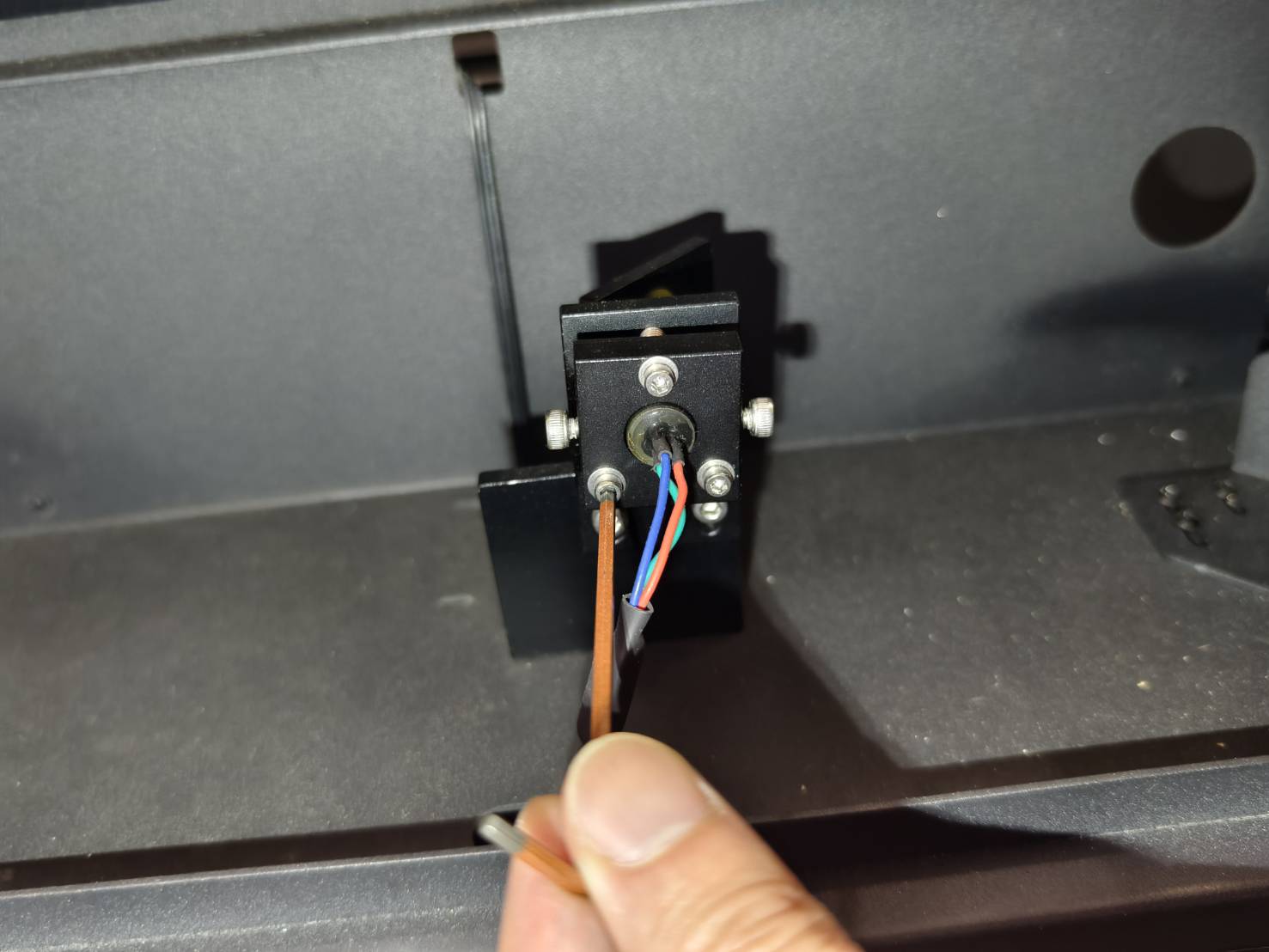

Falls sie nicht ausgerichtet sind, verwenden Sie einen 2,5-mm-Inbusschlüssel, um das Rotpunkt-Modul zu justieren.

Öffnen Sie die Gerätetür. Platzieren Sie ein Stück doppellagiges doppelseitiges Klebeband am Eingang des dritten Spiegels. Gehen Sie zu Aktion und drücken Sie "Motoren entriegeln". Bewegen Sie den Laserkopf in die untere rechte Ecke. Stellen Sie sicher, dass der rote Punkt eingeschaltet ist. Schließen Sie die Gerätetür. Führen Sie 3 Impulse aus. Überprüfen Sie, ob sich der rote Laserpunkt und die Brennspur überlagern. Justieren Sie den roten Laser bei Bedarf.

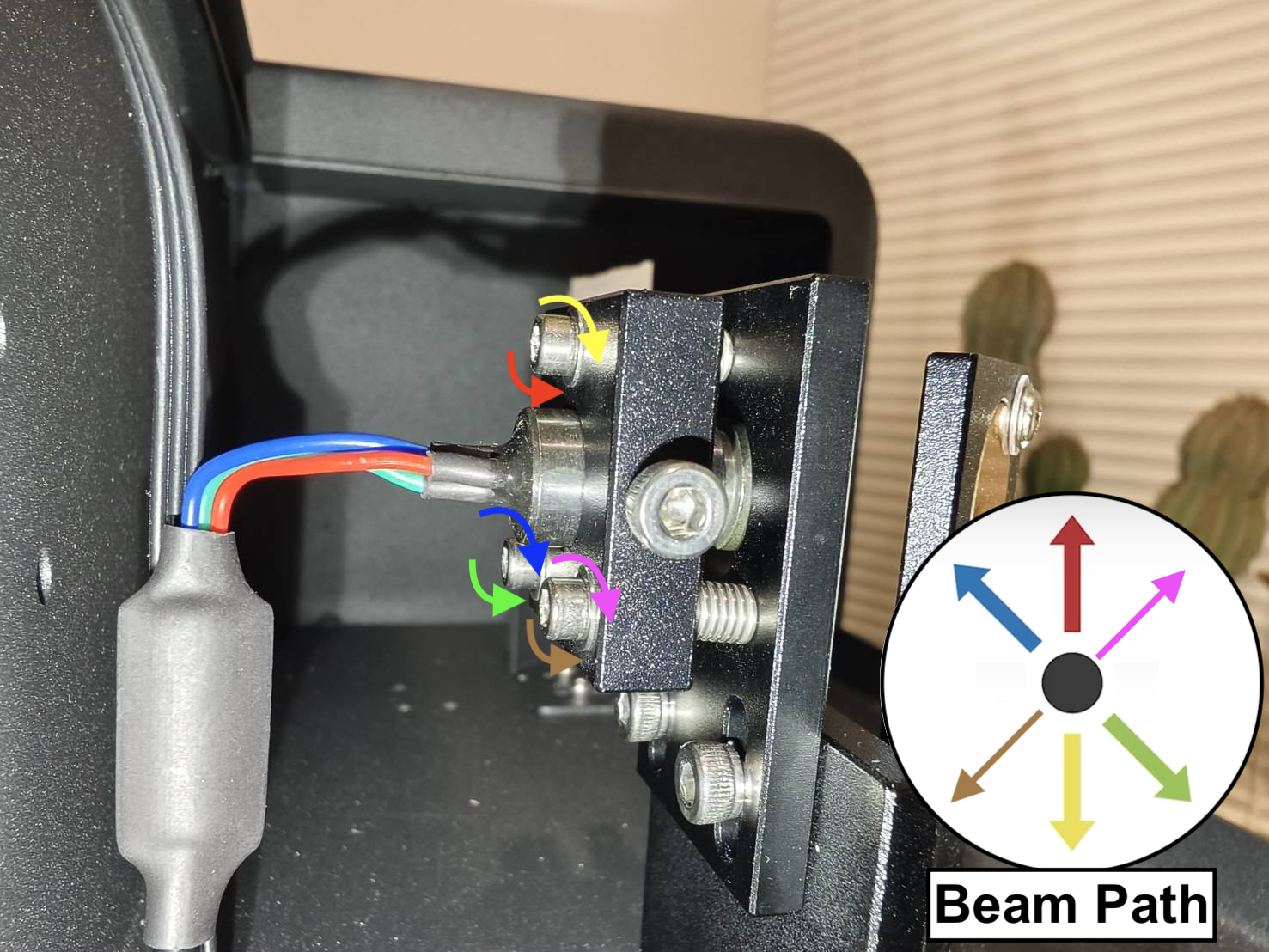

Korrektes Beispiel - Überlappend Fehlerhaftes Beispiel - Nicht überlappend Schrauben und Strahlengang des Rotpunkt-Moduls HEXA RF 30W HEXA RF 60W / HEXA RF 80W Hinweis: Wenn der rote Punkt nicht auf das Klebeband trifft, bedeutet dies, dass Ihr Rotpunkt-Strahlengang zu stark abweicht. Sie finden ihn möglicherweise auf dem zweiten Spiegel; bitte bewegen Sie den roten Punkt auf die reflektierende Fläche des Spiegels.

Schritt 12

Bitte verwenden Sie den folgenden Link, um den Laser-Strahlengang zu überprüfen.
4-8 Überprüfung des Strahlengangs

Bewerten Sie Ihre Ergebnisse und führen Sie den nächsten Schritt durch:
