4-9 Justierung des Strahlengangs

1. Materialien können mit den Standardeinstellungen für Leistung und Geschwindigkeit in Beam Studio nicht geschnitten werden.
2. Das Gravurergebnis ist in bestimmten Bereichen schwächer, wodurch das Gesamtergebnis ungleichmäßig wird.
3. Die Schnittfläche/der Querschnitt des Materials ist nicht senkrecht und erscheint schräg.

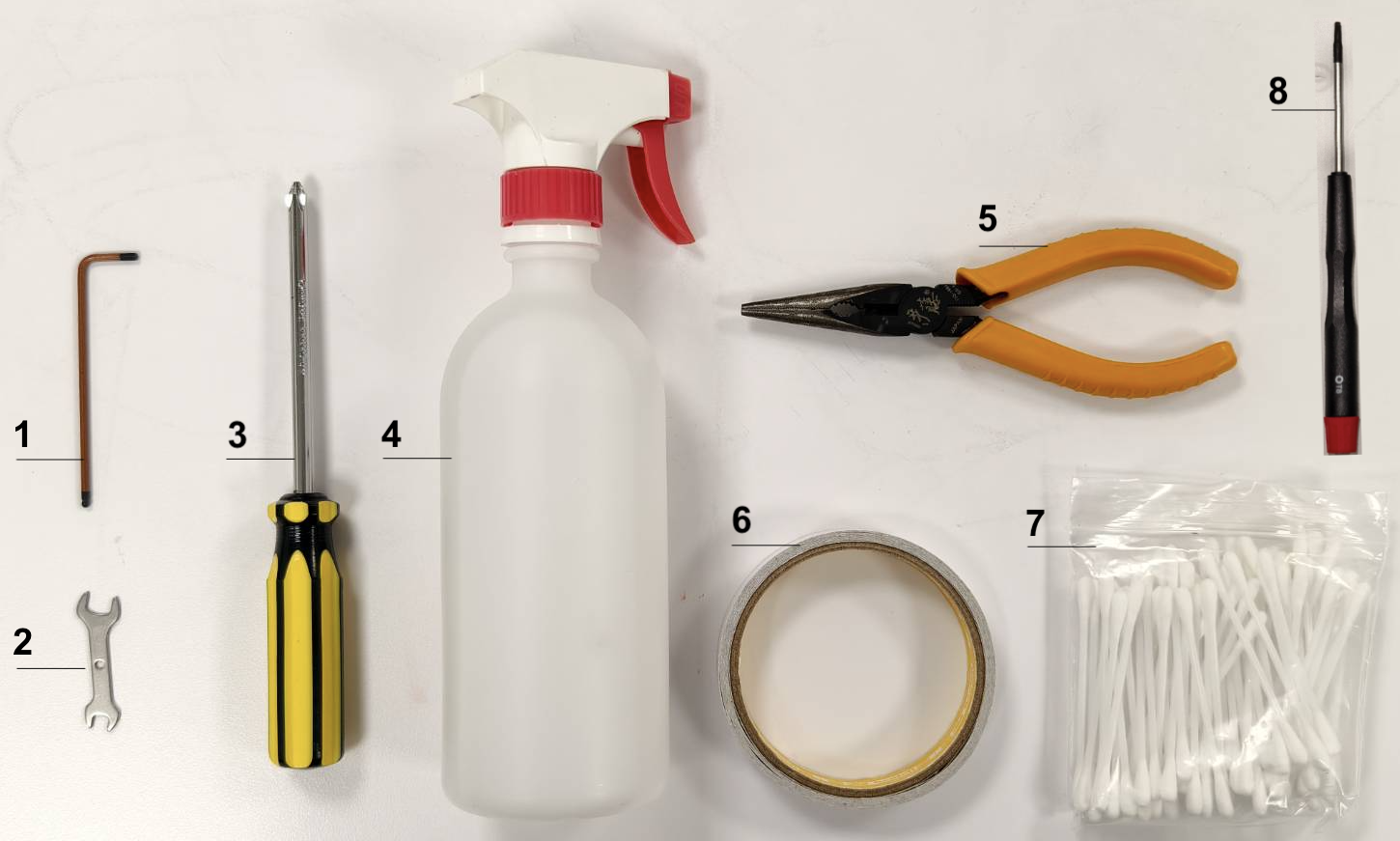

1. 2,5 mm Innensechskantschlüssel (Inbusschlüssel)
2. Doppelmaulschlüssel
3. Kreuzschlitzschraubendreher
4. Desinfektionsspray / Alkoholspray
5. Zange
6. Doppelseitiges Klebeband
7. Wattestäbchen
8. T8 Torx-Schraubendreher

Durchführung:

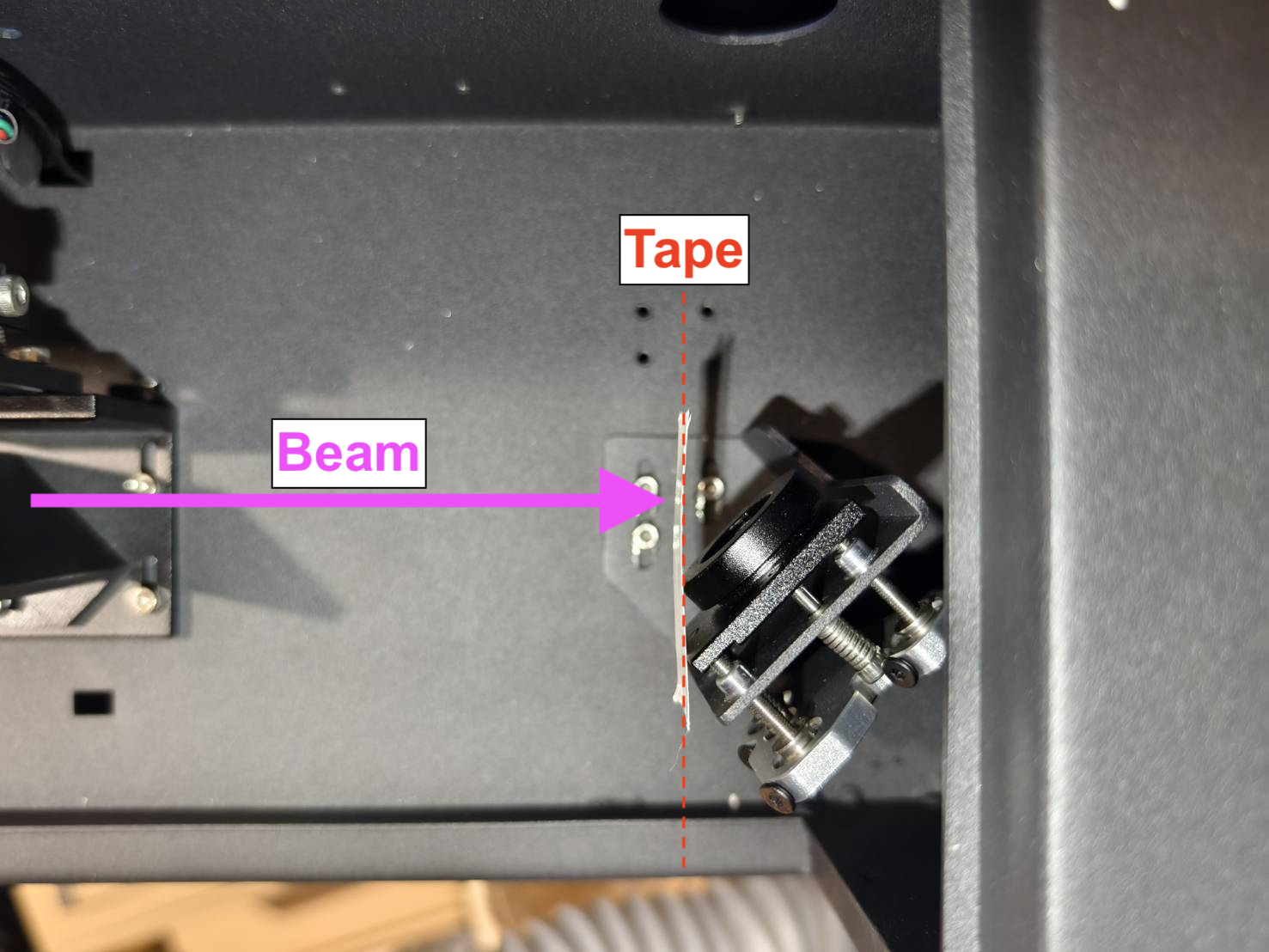

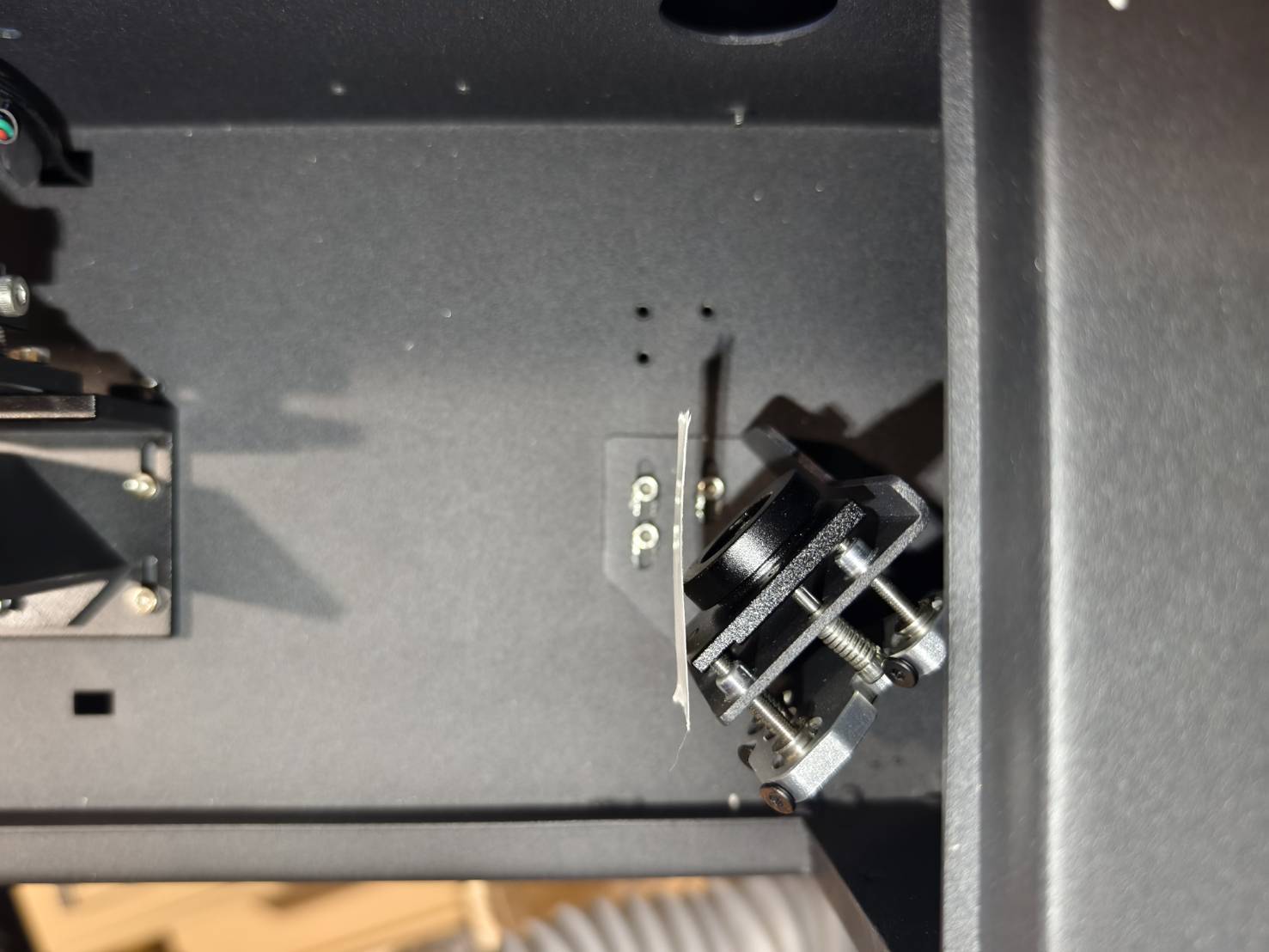

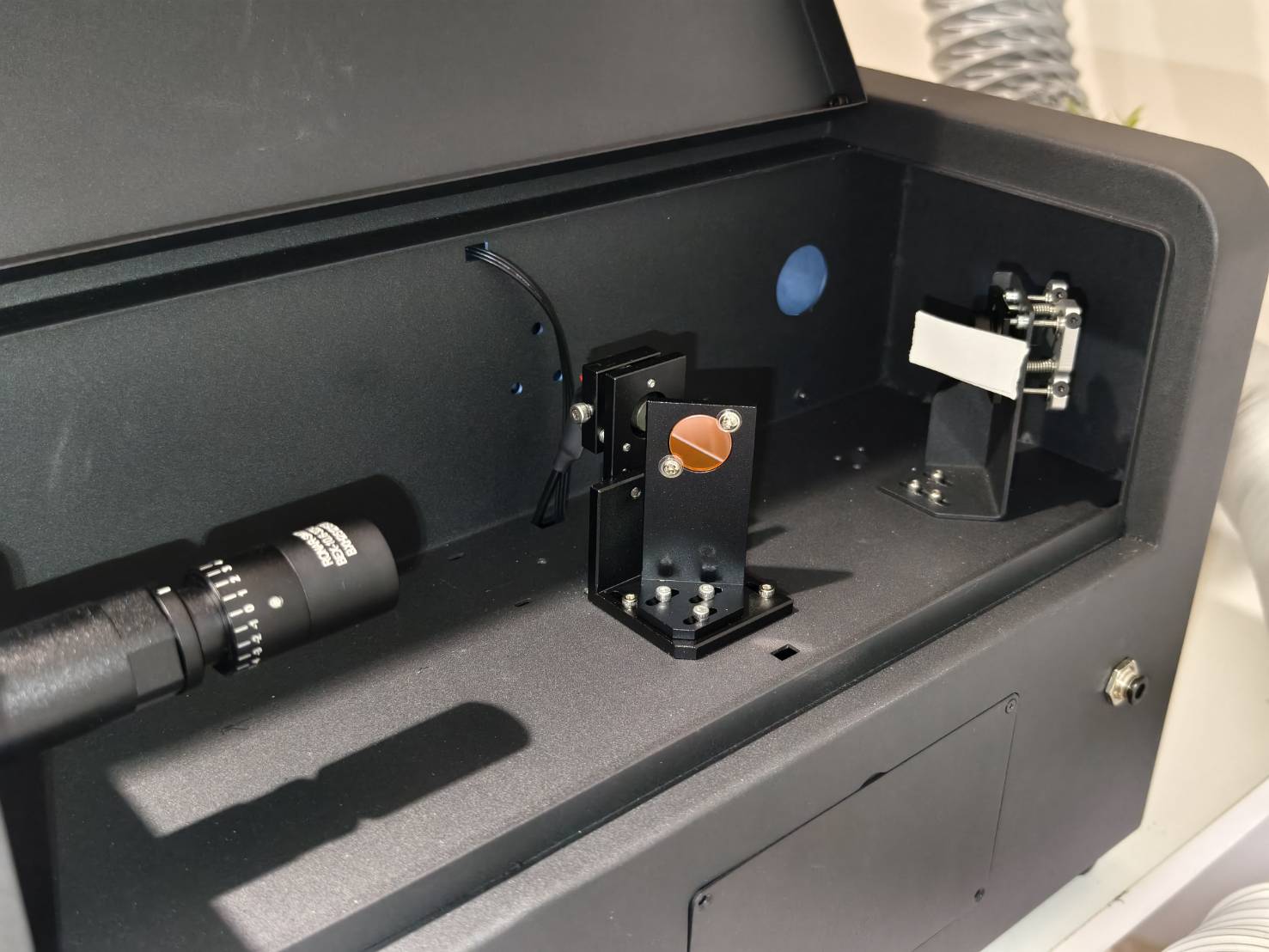

• Bringen Sie das Klebeband auf dem ersten Spiegel an und stellen Sie sicher, dass es im 90-Grad-Winkel zum Strahl steht.

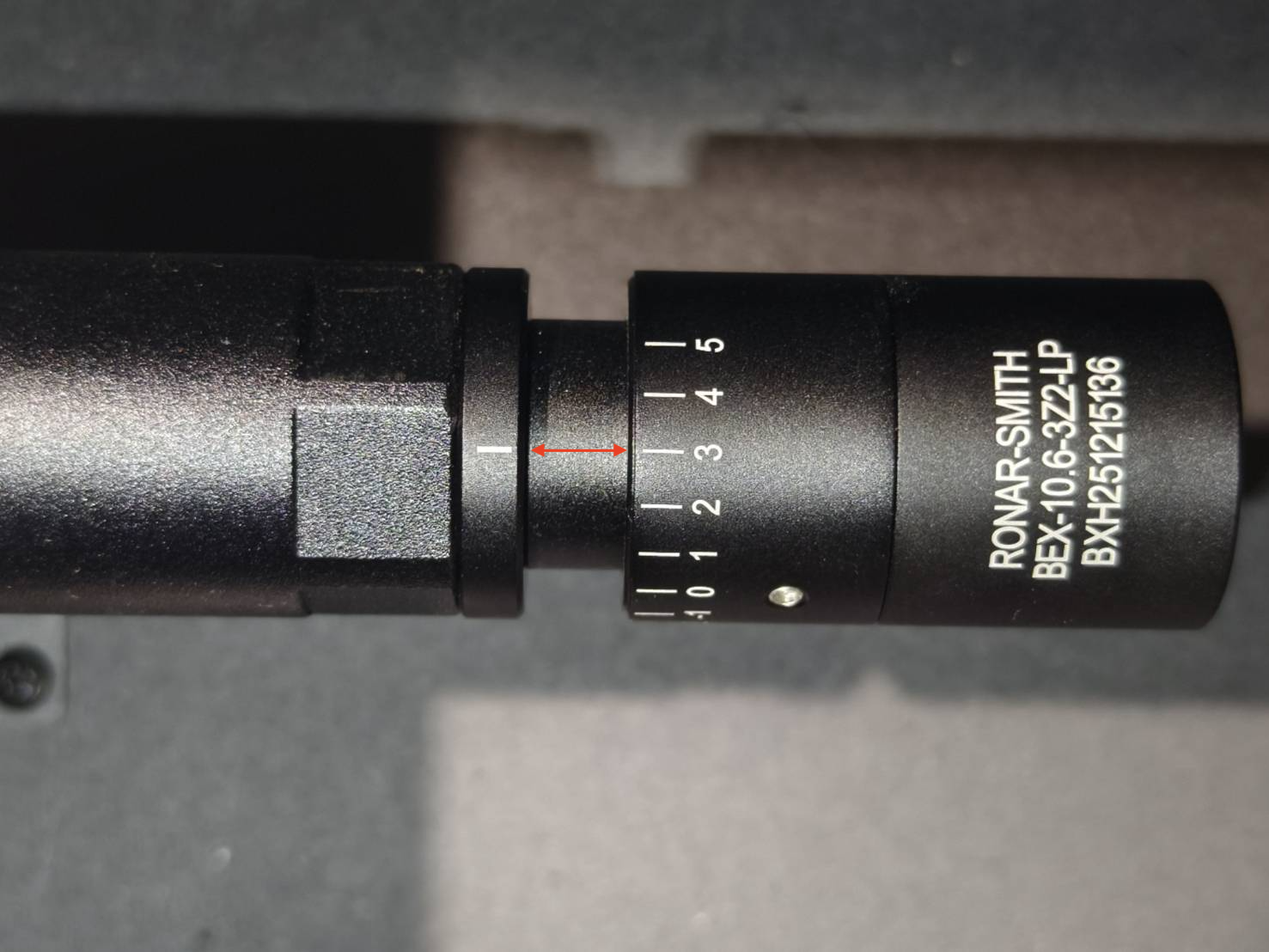

• Stellen Sie den Strahlaufweiter auf die Standardeinstellung "3" ein.

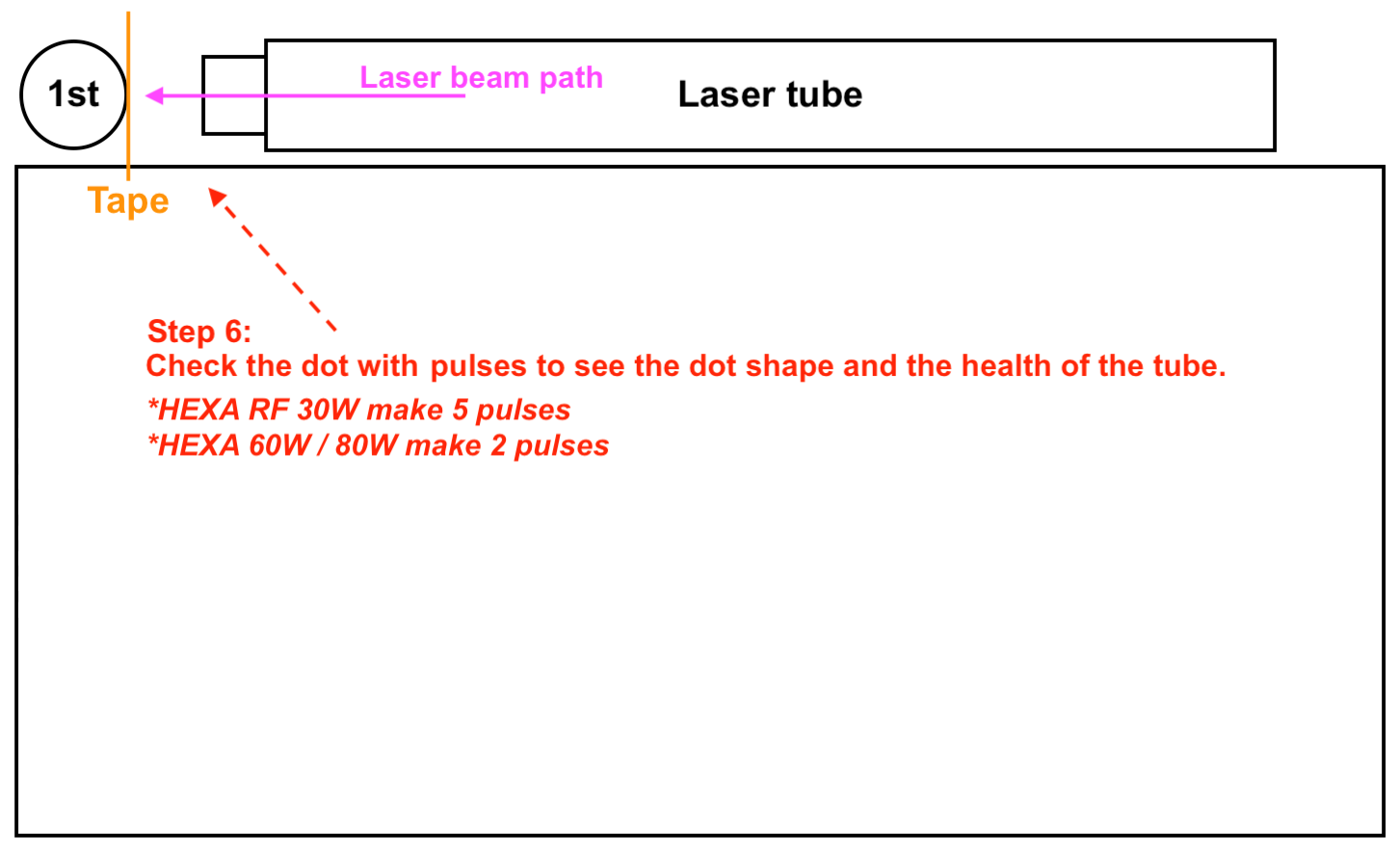

• Schließen Sie die hintere Abdeckung und führen Sie einen Laserimpuls aus.
  Für HEXA RF 30W führen Sie bitte 5 Impulse aus.
  Für HEXA RF 60W/80W führen Sie bitte 2 Impulse aus, um zu verhindern, dass das doppelseitige Klebeband Feuer fängt.



• Demonstration

  (Für HEXA RF 30W führen Sie bitte 5 Impulse aus. Für HEXA RF 60W/80W führen Sie bitte 2 Impulse aus, um zu verhindern, dass das doppelseitige Klebeband Feuer fängt.)



• Überprüfen Sie die Ergebnisse.

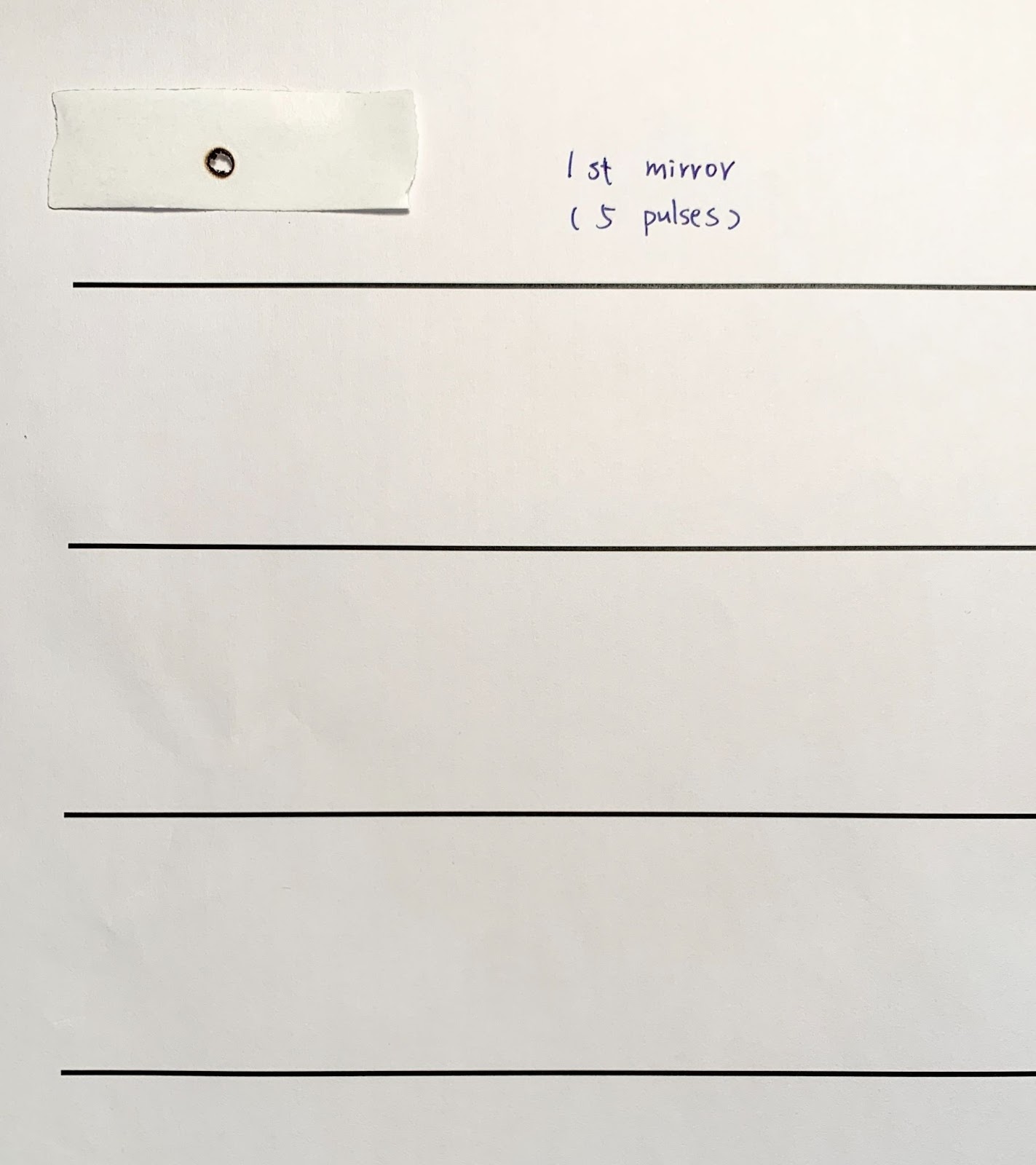

  Beispiele für Klebeband-Testergebnisse

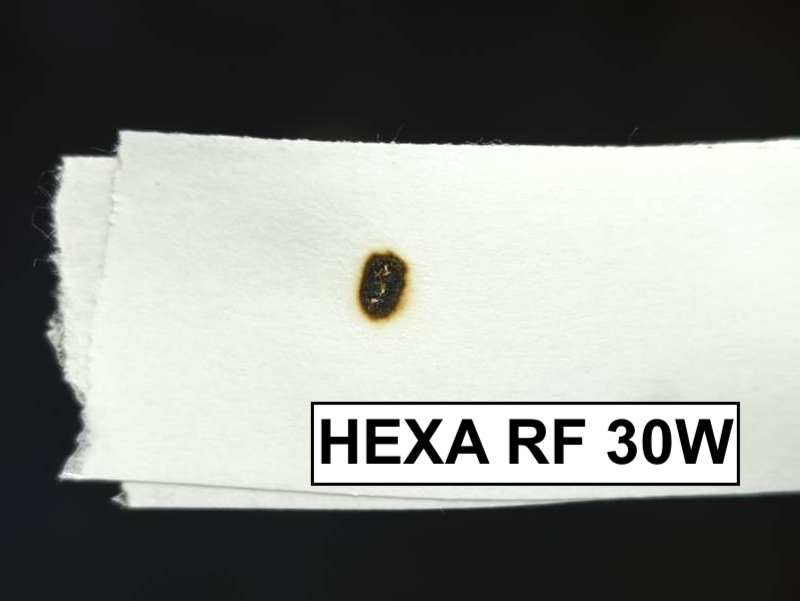

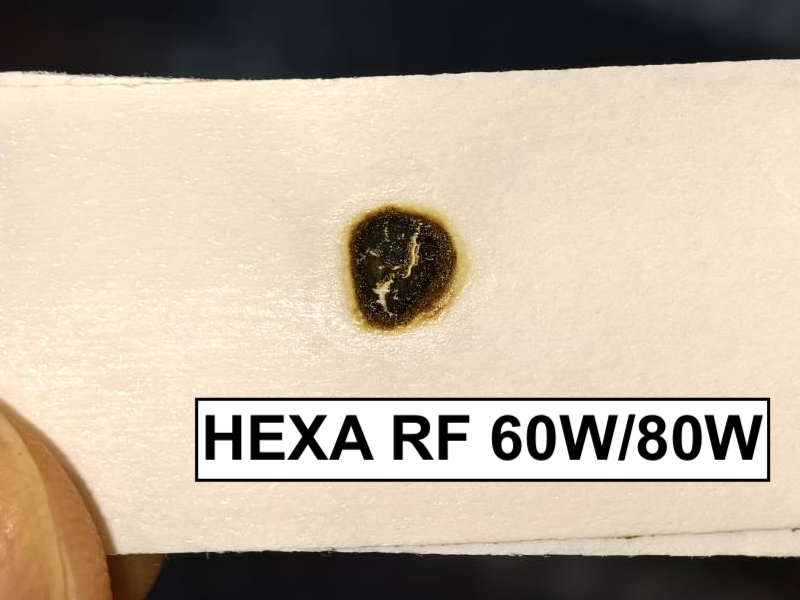

  Gutes Beispiel - Rund und klar	Schlechtes Beispiel - Schwach, hohl oder unregelmäßig

• Gutes Ergebnis >> Schritt 7

• Schlechtes Ergebnis oder keine Markierung >> Kundendienst kontaktieren
  • Mögliche Ursachen:
    • Laserröhre ist beschädigt und muss ersetzt werden.
    • Lasernetzteil ist beschädigt und muss ersetzt werden.

1. Öffnen Sie die Geräteabdeckung.
2. Platzieren Sie ein Stück doppellagiges doppelseitiges Klebeband am Eingang des dritten Spiegels.
3. Wechseln Sie in den Aktionsmodus und tippen Sie auf "Motoren" (um die Motoren freizugeben).
4. Bewegen Sie den Laserkopf in die untere rechte Ecke.
5. Stellen Sie sicher, dass der rote Laser eingeschaltet ist.
6. Schließen Sie die Geräteabdeckung.
7. Führen Sie 2 - 3 Pulse aus. (RF 30W x 3, RF 60W/80W x 2)
8. Prüfen Sie, ob der rote Laserpunkt und die Brandmarke überlappen.
9. Justieren Sie den roten Laser bei Bedarf.

Korrektes Beispiel - Überlappend	Fehlerhaftes Beispiel - Nicht überlappend

Hinweis:
Wenn der rote Punkt nicht auf das Klebeband trifft, bedeutet dies, dass Ihr roter Laserstrahl zu weit abweicht.
Sie finden ihn möglicherweise auf dem zweiten Spiegel; bewegen Sie den roten Punkt bitte auf die reflektierende Fläche des Spiegels.

Wenn Sie den roten Laser nicht finden können, bedeutet dies, dass der rote Laserpointer defekt oder zu stark versetzt ist. Gehen Sie bitte zu diesem Link um den roten Laser neu zu kalibrieren.

Schrittübersicht:

Durchführung:

1. Entfernen Sie das Klebeband und bringen Sie ein neues Stück doppellagiges doppelseitiges Klebeband am zweiten Spiegel an.
2. Bewegen Sie den Laserkopf in die obere Linke Ecke.
3. Schließen Sie die Türabdeckung und führen Sie 2-3 Impulse aus. (RF 30W x 3, RF 60W/80W x 2)
4. Überprüfen Sie visuell, ob der rote Laser und die Brandmarke überlappen.

Korrektes Beispiel - Überlappend

Fehlerhaftes Beispiel - Nicht überlappend

• Gutes Ergebnis - Überlappend >> Schritt 9

• Schlechtes Ergebnis - Keine Überlappung >> Schritt 8.1

• So lösen Sie die Schraubenfixierung korrekt: Sprühen Sie zunächst Alkohol auf die Schrauben, um das Gel oder den Klebstoff aufzulösen, und warten Sie einige Sekunden. Lösen Sie dann mit einem T8-Schraubendreher die drei Schrauben, und die Fixierung kann entfernt werden.



• Demonstration (Bitte beachten Sie, dass die Schrauben im Video bereits vor der Aufnahme gelöst wurden.)

• Bestätigen Sie die Position des Laserpunkts sowie die Schrauben und Richtungen, die justiert werden müssen.

  Bitte beziehen Sie sich auf die folgenden Beispiele, um die Nummer und die entsprechende Justiermethode zu finden:


• Für #1:
  Der rote Laserpunkt muss nach unten rechts bewegt werden, um sich zu überlagern.
  Die obere Linke Schraube muss im Uhrzeigersinn gedreht werden. Bitte beziehen Sie sich auf das untenstehende Foto.




  Für #2:
  Der rote Laserpunkt muss gerade nach unten bewegt werden, um sich zu überlagern.
  Die untere Linke Schraube muss gegen den Uhrzeigersinn gedreht werden. Bitte beziehen Sie sich auf das untenstehende Foto.





  Für #3:
  Der rote Laserpunkt muss zuerst nach unten und dann nach Links bewegt werden, um sich zu überlagern.
  Die untere Linke Schraube muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach unten zu bewegen.
  Die obere rechte Schraube muss im Uhrzeigersinn gedreht werden, um den Punkt nach Links zu bewegen.
  Bitte beziehen Sie sich auf das untenstehende Foto.




  Für #4:
  Der rote Laserpunkt muss nach rechts bewegt werden, um sich zu überlagern.
  Die obere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden. Bitte beziehen Sie sich auf das untenstehende Foto.





  Für #5:
  Der rote Laserpunkt muss nach Links bewegt werden, um sich zu überlagern.
  Die obere rechte Schraube muss im Uhrzeigersinn gedreht werden. Bitte beziehen Sie sich auf das untenstehende Foto.





  Für #6:
  Der rote Laserpunkt muss zuerst nach rechts, dann nach oben bewegt werden, um sich zu überlagern.
  Die obere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach rechts zu bewegen.
  Die untere Linke Schraube muss im Uhrzeigersinn gedreht werden, um den Punkt nach oben zu bewegen.
  Bitte beziehen Sie sich auf das untenstehende Foto.




  Für #7:
  Der rote Laserpunkt muss gerade nach oben bewegt werden, um sich zu überlagern.
  Die untere Linke Schraube muss im Uhrzeigersinn gedreht werden. Bitte beziehen Sie sich auf das untenstehende Foto.




  Für #8:
  Der rote Laserpunkt muss nach oben Links bewegt werden, um sich zu überlagern.
  Die obere Linke Schraube muss gegen den Uhrzeigersinn gedreht werden. Bitte beziehen Sie sich auf das untenstehende Foto.



• Nach der Justierung der Schrauben bringen Sie bitte die Halterung wieder an.

Schrittübersicht:

Durchführung:

1. Entfernen Sie das Klebeband und bringen Sie ein neues Stück doppellagiges doppelseitiges Klebeband am Eingang des dritten Spiegels an.
2. Bewegen Sie den Laserkopf in die mittlere Linke Position.
3. Schließen Sie die Türabdeckung und führen Sie 2-3 Impulse aus. (RF 30W x 3, RF 60W/80W x 2)
4. Überprüfen Sie visuell, ob der rote Laser und die Brandmarke überlappen.

Korrektes Beispiel - Überlappend

Fehlerhaftes Beispiel - Nicht überlappend

• Gutes Ergebnis - Überlappend >> Schritt 10

• Schlechtes Ergebnis - Keine Überlappung >> Schritt 9.1

• Am zweiten Spiegel befinden sich drei Schrauben; durch Drehen im oder gegen den Uhrzeigersinn wird der Strahlengang verändert.


• Sprühen Sie zuerst Alkohol auf die Muttern, um das Gel oder den Kleber aufzulösen, und warten Sie einige Sekunden. Verwenden Sie dann einen T8-Schraubendreher, um die drei Schrauben zu entfernen, und das Fixiermittel kann entfernt werden.

• Demonstration

• Bestätigen Sie die Position des Laserpunkts sowie die Schrauben und Richtungen, die justiert werden müssen.
  Bitte beziehen Sie sich auf das untenstehende Foto, um die Nummer zu finden, die der Position Ihres roten Laserpunkts entspricht.



• Für #1:
  Der rote Laserpunkt muss nach unten rechts bewegt werden, um sich zu überlagern.
  Die untere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden.
  Bitte beziehen Sie sich auf das untenstehende Foto.





  Für #2:
  Der rote Laserpunkt muss gerade nach unten bewegt werden, um sich zu überlagern.
  Die obere rechte Schraube muss im Uhrzeigersinn gedreht werden. Bitte beziehen Sie sich auf das untenstehende Foto.





  Für #3:
  Der rote Laserpunkt muss zuerst nach unten und dann nach Links bewegt werden, um sich zu überlagern.
  Die obere rechte Schraube muss im Uhrzeigersinn gedreht werden, um den Punkt nach unten zu bewegen.
  Die untere Linke Schraube muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach Links zu bewegen.
  Bitte beziehen Sie sich auf das untenstehende Foto.





  Für #4:
  Der rote Laserpunkt muss nach rechts bewegt werden, um sich zu überlagern.
  Die untere Linke Schraube muss im Uhrzeigersinn gedreht werden. Bitte beziehen Sie sich auf das untenstehende Foto.




  Für #5:
  Der rote Laserpunkt muss nach Links bewegt werden, um sich zu überlagern.
  Die untere Linke Schraube muss gegen den Uhrzeigersinn gedreht werden.
  Bitte beziehen Sie sich auf das untenstehende Foto.





  Für #6:
  Der rote Laserpunkt muss zuerst nach rechts, dann nach oben bewegt werden, um sich zu überlagern.
  Die obere Linke Schraube muss im Uhrzeigersinn gedreht werden, um den Punkt nach Links zu bewegen.
  Die untere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach oben zu bewegen.
  Bitte beziehen Sie sich auf das untenstehende Foto.





  Für #7:
  Der rote Laserpunkt muss gerade nach oben bewegt werden, um sich zu überlagern.
  Die untere rechte Schraube muss gegen den Uhrzeigersinn gedreht werden, um den Punkt nach oben zu bewegen. Bitte beziehen Sie sich auf das untenstehende Foto.





  Für #8:
  Der rote Laserpunkt muss nach oben Links bewegt werden, um sich zu überlagern.
  Die obere rechte Schraube muss im Uhrzeigersinn gedreht werden. Bitte beziehen Sie sich auf das untenstehende Foto.





• Nach der Justierung der Schrauben bringen Sie bitte die Halterung wieder an.

• Bitte verwenden Sie Link um die Datei herunterzuladen und gravieren/schneiden Sie sie auf 3 mm klarem Acryl.


• Der Kreis des Werkzeugs passt zur Öffnung im untenstehenden Bild.

• Wenn Ihre Maschine keinen Bereich der Arbeitsplattform schneiden kann, müssen Sie ein provisorisches Werkzeug herstellen.
  Bitte verwenden Sie ein Stück durchsichtiges Klebeband und falten Sie es, um den klebrigen Teil abzudecken.
  Zeichnen Sie zwei Linien wie unten gezeigt.


• Der Schnittpunkt der Linien auf dem Klebeband bildet die Mitte der kreisförmigen Öffnung.
  (Es wird empfohlen, zwei Markierungen wie durch die roten Punkte unten gezeigt anzubringen, um die Linien auf dem Klebeband auszurichten.)


• Sobald das Werkzeug bereit ist, bewegen Sie den Laserkopf in die Mittelposition.



• Verwenden Sie das Werkzeug, um die vertikale Ausrichtung zu überprüfen.
  Richten Sie den Kreis oder die Markierung des Werkzeugs mit dem Eingang aus und überprüfen Sie die Position des roten Laserpunkts.

  Acryl
  Korrektes Beispiel		Fehlerhaftes Beispiel

  Klebeband
  Korrekt - Zentriert	Falsch - Nicht zentriert

• Korrektes Ergebnis >> Schritt 11

• Schlechtes Ergebnis >> Schritt 10.1

• Lösen Sie diese 4 Schrauben leicht; entfernen Sie sie nicht und lösen Sie sie nicht zu stark.

  • Nach dem Lösen der Schrauben können Sie nun den Laserkopf nach innen oder außen schieben.
    • Nach außen schieben:



    • Nach innen schieben:



• Nach dem Verschieben des Laserkopfes ziehen Sie die Schrauben wieder fest.



• Bitte führen Sie Kamerakalibrierung in Beam Studio durch.
  (Dies kann als letzter Schritt nach Abschluss aller optischen Wegjustierungen erfolgen.)


• Bewegen Sie den Laserkopf in die Mittelposition.



• Verwenden Sie das Werkzeug, um die horizontale Ausrichtung zu überprüfen.
  Richten Sie den Kreis oder die Markierung des Werkzeugs mit dem Eingang aus und überprüfen Sie die Position des roten Laserpunkts.

  Acryl
  Korrekt - Zentriert		Akzeptabel - Oben	Schlecht - Unten

  Klebeband
  Korrekt - Zentriert	Akzeptabel - Oben	Schlecht - Unten

• Gutes oder akzeptables Ergebnis >> Schritt 12

• Schlechtes Ergebnis >> Kundendienst kontaktieren
  • Mögliche Ursache: Der Winkel des Laserstrahls weicht zu stark ab und muss nach oben justiert oder ersetzt werden.

• Bewegen Sie den Laserkopf in die Mitte der Arbeitsplattform und legen Sie ein Blatt Papier unter die Düsenspitze.
  Stellen Sie die Höhe der Arbeitsplattform so ein, dass der Abstand zwischen dem Papier und der Düsenspitze etwa 5mm bis 10mm beträgt.



• Prüfen Sie, ob Sie einen fokussierten roten Laserpunkt oder rotes Licht sehen können, wie in der Abbildung unten dargestellt.


  Gutes Ergebnis - Zentriert	Schlechtes Ergebnis - Kein Punkt	Schlechtes Ergebnis - Nicht zentriert

• Korrektes Ergebnis >> Schritt 13

• Schlechtes Ergebnis >> Schritt 12.1

• Dieser Schritt zeigt Ihnen, wie Sie die Schrauben am dritten Spiegel einstellen, um den vertikalen optischen Pfad zu korrigieren vom dritten Spiegel zur Arbeitsplattform. Korrigieren Sie den vertikalen Strahlengang durch Einstellen der Schrauben am dritten Spiegel.
  Am dritten Spiegel befinden sich drei Schrauben; durch Drehen im oder gegen den Uhrzeigersinn wird der vertikale Strahlengang verändert, d.h. die Position des kleinen Punktes auf dem Klebeband ändert sich.


• Bitte lernen Sie, wie Sie die Muttern korrekt lösen.
  Verwenden Sie eine Zange, um die Schraube zu halten, und verwenden Sie dann einen Doppelmaulschlüssel, um die Mutter gegen den Uhrzeigersinn zu lösen.


• Wie bestimmt man die Position des Laserpunktes?
  Wenn Sie den fokussierten Punkt nicht sehen können, können Sie das rote Licht beobachten. Der Bereich mit dem stärkeren Licht ist die Position des Laserpunktes.

  Beispiel

  Wie in der Abbildung gezeigt, zeigt das stärkere Licht an, dass sich der Laserpunkt unten Links befinden sollte.

  Um den Laserpunkt in die Mitte zu bewegen, muss er nach oben und rechts bewegt werden. Daher empfehlen wir, die obere rechte Schraube im Uhrzeigersinn zu drehen.

  Demonstration

• Nach dem Einstellen der Schrauben bitte festziehen die Mutter durch Drehen im Uhrzeigersinn.


• Justierung abgeschlossen, kein Problem >> Schritt 13

• Egal wie Sie justieren, der Laserfleck erscheint nicht oder kann nicht zentriert werden >>
  • Verwenden Sie den Link für die erweiterte Justierung.
    >> Erweiterte optische Wegjustierung
  • Nach der erweiterten Justierung kehren Sie zurück zu Schritt 12.1 um die Justierung des roten Punkts zu versuchen.

• Bewegen Sie den Laserkopf in die untere rechte Ecke der Arbeitsplattform und legen Sie ein Blatt Papier unter die Düsenspitze.
  Stellen Sie die Höhe der Arbeitsplattform so ein, dass der Abstand zwischen dem Papier und der Düsenspitze etwa 5mm bis 10mm beträgt.



• Prüfen Sie, ob Sie einen fokussierten roten Laserpunkt oder rotes Licht sehen können, wie in der Abbildung unten dargestellt.


  Gutes Ergebnis - Zentriert	Schlechtes Ergebnis - Kein Punkt	Schlechtes Ergebnis - Nicht zentriert

• Korrektes Ergebnis >> Schritt 14

• Schlechtes Ergebnis >> Schritt 13.1

• Dieser Schritt zeigt Ihnen, wie Sie die Schrauben am dritten Spiegel einstellen, um den vertikalen optischen Pfad zu korrigieren vom dritten Spiegel zur Arbeitsplattform. Korrigieren Sie den vertikalen Strahlengang durch Einstellen der Schrauben am dritten Spiegel.
  Am dritten Spiegel befinden sich drei Schrauben; durch Drehen im oder gegen den Uhrzeigersinn wird der vertikale Strahlengang verändert, d.h. die Position des kleinen Punktes auf dem Klebeband ändert sich.


• Bitte lernen Sie, wie Sie die Muttern korrekt lösen.
  Verwenden Sie eine Zange, um die Schraube zu halten, und verwenden Sie dann einen Doppelmaulschlüssel, um die Mutter gegen den Uhrzeigersinn zu lösen.


• Wie bestimmt man die Position des Laserpunktes?
  Wenn Sie den fokussierten Punkt nicht sehen können, können Sie das rote Licht beobachten. Der Bereich mit dem stärkeren Licht ist die Position des Laserpunktes.

  Beispiel

  Wie in der Abbildung gezeigt, zeigt das stärkere Licht an, dass sich der Laserpunkt unten Links befinden sollte.

  Um den Laserpunkt in die Mitte zu bewegen, muss er nach oben und rechts bewegt werden. Daher empfehlen wir, die obere rechte Schraube im Uhrzeigersinn zu drehen.

  Demonstration

• Nach dem Einstellen der Schrauben bitte festziehen die Mutter durch Drehen im Uhrzeigersinn.



• Justierung abgeschlossen, kein Problem >> Schritt 14

• Egal wie Sie justieren, der Laserfleck erscheint nicht oder kann nicht zentriert werden >>
  • Zurück zu Schritt 12.1 und stellen Sie sicher, dass der Laserfleck genau in der Mitte der Arbeitsplattform liegt.
  • Nach der Justierung direkt überspringen zu Schritt 14.

• Bringen Sie ein Stück einlagiges Klebeband an der Düsenspitze an, bewegen Sie den Laserkopf zur Mitte der Arbeitsplattform, schließen Sie die Türabdeckung und geben Sie einen Impuls ab.




• Demonstration

• Entfernen Sie das Klebeband und prüfen Sie, ob der Laserfleck rund ist.
  • Gutes Beispiel - Zentriert und rund:
  •

  • Akzeptables Beispiel - Rund, aber leicht außermittig:

  • Schlechtes Beispiel - Nicht rund:




• Gutes oder akzeptables Ergebnis >> Schritt 15

• Schlechtes Ergebnis >> Schritt 14.1

• Keine Brandmarkierung vorhanden >> Erweiterte optische Wegjustierung
  • Nach der erweiterten Justierung kehren Sie zurück zu Schritt 14 um den Laserspot erneut zu überprüfen.

• Bestimmen Sie die Position des vertikalen Spots und ermitteln Sie die entsprechenden Schrauben und Justierrichtungen. Zunächst müssen Sie den gesamten Bewegungsbereich des Spots verstehen.
  Tatsächlich entspricht dieser Bereich der Fläche der Düsenspitze. Die Vertiefung auf dem Klebeband stellt diesen Bereich dar.

• Ermitteln Sie als Nächstes die Nummer, die Ihrer vertikalen Spotposition entspricht.
• Diagramm:
• Halten Sie als Nächstes die Schraube mit einer Zange fest und verwenden Sie dann einen Doppelmaulschlüssel, um die Mutter gegen den Uhrzeigersinn zu drehen und zu lösen.
  Verwenden Sie eine Zange, um die Schraube zu halten, und verwenden Sie dann einen Doppelmaulschlüssel, um die Mutter gegen den Uhrzeigersinn zu lösen.



• Nach dem Einstellen der Schrauben müssen Sie neues Klebeband anbringen und erneut Impulse ausführen, um die Position des Punktes zu überprüfen.




• Demonstration:



• Wenn Sie diese Methode schwierig finden, können Sie den roten Punkt verwenden, um eine allgemeine Vorstellung von der tatsächlichen CO2-Strahlengangposition zu erhalten, und dann Impulse ausführen.



• Nach dem Einstellen der Schrauben bitte festziehen die Mutter durch Drehen im Uhrzeigersinn.


Schrittübersicht - Unten rechts

• Bringen Sie ein Stück einlagiges Klebeband an der Düsenspitze an, bewegen Sie den Laserkopf in die untere rechte Ecke der Arbeitsplattform, schließen Sie die Türabdeckung und feuern Sie einen Impuls ab.



• Demonstration

• Entfernen Sie das Klebeband und prüfen Sie, ob der Laserfleck rund ist.
  • Gutes Beispiel - Zentriert und rund:
  •

  • Akzeptables Beispiel - Rund, aber leicht außermittig:

  • Schlechtes Beispiel - Nicht rund:




• Gutes oder akzeptables Ergebnis >> Justierung abgeschlossen! (Wenn Ihr Laserkopf in Schritt 10.1justiert wurde, führen Sie bitte unbedingt eine Kamerakalibrierung durch.)

• Schlechtes Ergebnis >> Schritt 15.1

• Keine Brandmarkierung vorhanden >> Erweiterte optische Wegjustierung
  • Nach der erweiterten Justierung kehren Sie zurück zu Schritt 14 um den Laserspot erneut zu überprüfen.

• Bestimmen Sie die Position des vertikalen Spots und ermitteln Sie die entsprechenden Schrauben und Justierrichtungen. Zunächst müssen Sie den gesamten Bewegungsbereich des Spots verstehen.
  Tatsächlich entspricht dieser Bereich der Fläche der Düsenspitze. Die Vertiefung auf dem Klebeband stellt diesen Bereich dar.

• Suchen Sie als Nächstes die Nummer, die Ihrer vertikalen Punktposition ähnlich ist.
• Diagramm:
• Halten Sie als Nächstes die Schraube mit einer Zange fest und verwenden Sie dann einen Doppelmaulschlüssel, um die Mutter gegen den Uhrzeigersinn zu drehen und zu lösen.
  Verwenden Sie eine Zange, um die Schraube zu halten, und verwenden Sie dann einen Doppelmaulschlüssel, um die Mutter gegen den Uhrzeigersinn zu lösen.



• Nach dem Einstellen der Schrauben müssen Sie neues Klebeband anbringen und erneut Impulse ausführen, um die Position des Punktes zu überprüfen.




• Demonstration:



• Wenn Sie diese Methode schwierig finden, können Sie den roten Punkt verwenden, um eine allgemeine Vorstellung von der tatsächlichen CO2-Strahlengangposition zu erhalten, und dann Impulse ausführen.



• Nach dem Einstellen der Schrauben bitte festziehen die Mutter durch Drehen im Uhrzeigersinn.


• Mittelpunkt erneut überprüfen Schritt 14 Wenn die Mitte und die untere rechte Ecke nicht gleichzeitig zentriert werden können >>

• Klebeband mit Brandspuren sammeln (Schritt 16) Bitte sammeln Sie die Brandspuren an den folgenden Stellen.

• Bringen Sie ein doppellagiges Klebeband am roten Laserpointer an, stellen Sie sicher, dass es im 90-Grad-Winkel zum Strahl steht, und feuern Sie 3 Impulse ab.
  Kleben Sie die Ergebnisse auf ein Blatt Papier und markieren Sie die Position.




• Notieren Sie die Spiegelpositionen und die Impulszahlen (wie unten gezeigt)


• Markierungen vom 1. zum 2. Spiegel sammeln. Platzieren Sie ein doppellagiges Klebeband auf dem 2. Spiegel, stellen Sie sicher, dass es im 90-Grad-Winkel zum Strahl steht, feuern Sie 2 Impulse in der oberen Linken Ecke und weitere 2 Impulse in der unteren Linken Ecke ab.



• Notieren Sie die Spiegelpositionen und die Impulszahlen (wie unten gezeigt)


• Markierungen am Eingang vom 2. zum 3. Spiegel sammeln. Platzieren Sie ein doppellagiges Klebeband auf dem 3. Spiegel, stellen Sie sicher, dass es im 90-Grad-Winkel zum Strahl steht, feuern Sie 2 Impulse in der Mitte Links und weitere 2 Impulse in der Mitte rechts ab.



• Notieren Sie die Spiegelpositionen und die Impulszahlen (wie unten gezeigt)


• Markierungen an der Düsenspitze in der Mitte sammeln. Platzieren Sie ein Stück einlagiges Klebeband auf die Düsenspitze, bewegen Sie den Laserkopf zur Mitte der Arbeitsplattform und feuern Sie einen Impuls ab. Markierungen an der Düsenspitze in der unteren rechten Ecke sammeln. Klebeband auf die Düsenspitze, bewegen Sie den Laserkopf zur unteren rechten Ecke der Arbeitsplattform und feuern Sie einen Impuls ab.




• Notieren Sie die Spiegelpositionen und die Impulszahlen (wie unten gezeigt)


• Markierungen am Eingang des 3. Spiegels von oben Links nach oben rechts sammeln. Platzieren Sie ein Stück einlagiges Klebeband auf die Düsenspitze, bewegen Sie den Laserkopf zur Mitte der Arbeitsplattform und feuern Sie einen Impuls ab. Markierungen an der Düsenspitze in der unteren rechten Ecke sammeln. Platzieren Sie ein doppellagiges Klebeband auf dem 3. Spiegel, stellen Sie sicher, dass es im 90-Grad-Winkel zum Strahl steht, feuern Sie 2 Impulse auf der oberen Linken Seite und weitere 2 Impulse auf der oberen rechten Seite ab.




• Notieren Sie die Spiegelpositionen und die Impulszahlen (wie unten gezeigt)


• Markierungen am Eingang des 3. Spiegels von unten Links nach unten rechts sammeln. Platzieren Sie ein doppellagiges Klebeband auf dem 3. Spiegel, stellen Sie sicher, dass es im 90-Grad-Winkel zum Strahl steht, feuern Sie 2 Impulse auf der unteren Linken Seite und weitere 2 Impulse auf der unteren rechten Seite ab.




• Notieren Sie die Spiegelpositionen und die Impulszahlen (wie unten gezeigt)


• Machen Sie abschließend eine Nahaufnahme des Strahlpunkts an der Düsenspitze. Kleben Sie ein doppellagiges Klebeband auf den 3. Spiegel und stellen Sie sicher, dass es in einem 90-Grad-Winkel zum Strahl steht. Feuern Sie 2 Impulse auf der unteren Linken Seite und weitere 2 Impulse auf der unteren rechten Seite ab.




• Notieren Sie die Spiegelpositionen und die Impulszahlen (wie unten gezeigt)


• Machen Sie abschließend eine Nahaufnahme der Düsenspitze.
