Funktionstest des Bedienfelds

Empfohlene Häufigkeit

Einmal pro Monat

Keine

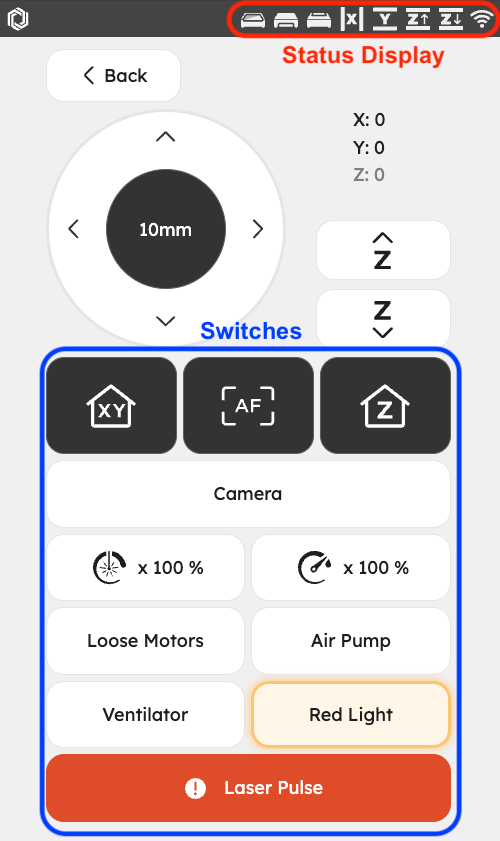

Überprüfen Sie nach erfolgreicher Referenzfahrt die Statusanzeigen und Schalter mit Ausnahme von "Laserimpuls". Die Kriterien lauten wie folgt:

Panel Maintain Page.png

Statusanzeige	Prüfverfahren	Symbol
Geräteabdeckung	Geräteabdeckung öffnen und schließen	Geöffnet Geschlossen
Schublade	Schublade öffnen und schließen	Geöffnet Geschlossen
Rückabdeckung	Rückabdeckung öffnen und schließen	Geöffnet Geschlossen
X-Achse Endschalter	Tippen Sie auf "Motoren", um die Motoren zu lösen, und bewegen Sie dann den Laserkopf ganz nach links, bis Sie ein Klicken hören. (Schalter auslösen)	Ausgelöst Nicht ausgelöst
Y-Achse Endschalter	Tippen Sie auf "Motoren", um die Motoren zu lösen, und bewegen Sie dann den Laserkopf zur Rückseite der Maschine, bis Sie ein Klicken hören. (Schalter auslösen)	Ausgelöst Nicht ausgelöst
Z-Achse oben Endschalter	Drücken Sie manuell den oberen Endschalter in der unteren rechten Ecke, bis Sie ein Klicken hören. (Schalter auslösen)	Ausgelöst Nicht ausgelöst
Z-Achse unten Endschalter	Drücken Sie manuell den unteren Endschalter in der unteren rechten Ecke, bis Sie ein Klicken hören. (Schalter auslösen)	Ausgelöst Nicht ausgelöst

Schalter:

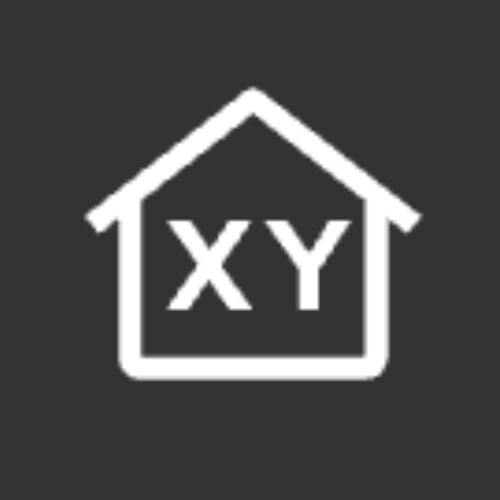

Referenzfahrt: Prüfen Sie, ob der Laserkopf korrekt zum Ursprung zurückkehren kann.
Autofokus: Prüfen Sie, ob die Autofokus-Funktion ordnungsgemäß funktioniert.
Z-Achsen-Referenzfahrt: Prüfen Sie, ob die Arbeitsplattform korrekt nach unten fahren kann.
Kamera: Prüfen Sie, ob das Kamerabild auf dem Bildschirm erscheint, und bewegen Sie den Laserkopf, um zu beobachten, ob sich der Bildschirm aktualisiert, wenn sich die Kamera bewegt. (Das Kamerabild wird alle 3 Sekunden aktualisiert.)
Motoren: Prüfen Sie, ob sich der Laserkopf reibungslos entlang der X-Achsen-Linearführung und der Y-Achsen-Führungsstangen bewegen kann.
Luftpumpe: Verwenden Sie wie in der Abbildung unten gezeigt ein Stück Papier, um zu prüfen, ob Luft aus der Laserdüse austritt.
Abluftventilator: Nach dem Antippen hören Sie ein sich beschleunigendes Rotationsgeräusch, ähnlich einem startenden Flugzeug.
Rotes Licht: Unterstützt bei der Justierung des Strahlengangs und der Bestätigung des Arbeitsbereichs des Auftrags.

Falls Sie Anomalien feststellen, lesen Sie bitte das [Kapitel Fehlerbehebung] für Lösungsansätze.

Alle zwei Wochen

Falls der Bildschirm verschmutzt ist, sprühen Sie eine kleine Menge Alkohol auf ein Reinigungstuch und wischen Sie den Bildschirm vorsichtig ab.

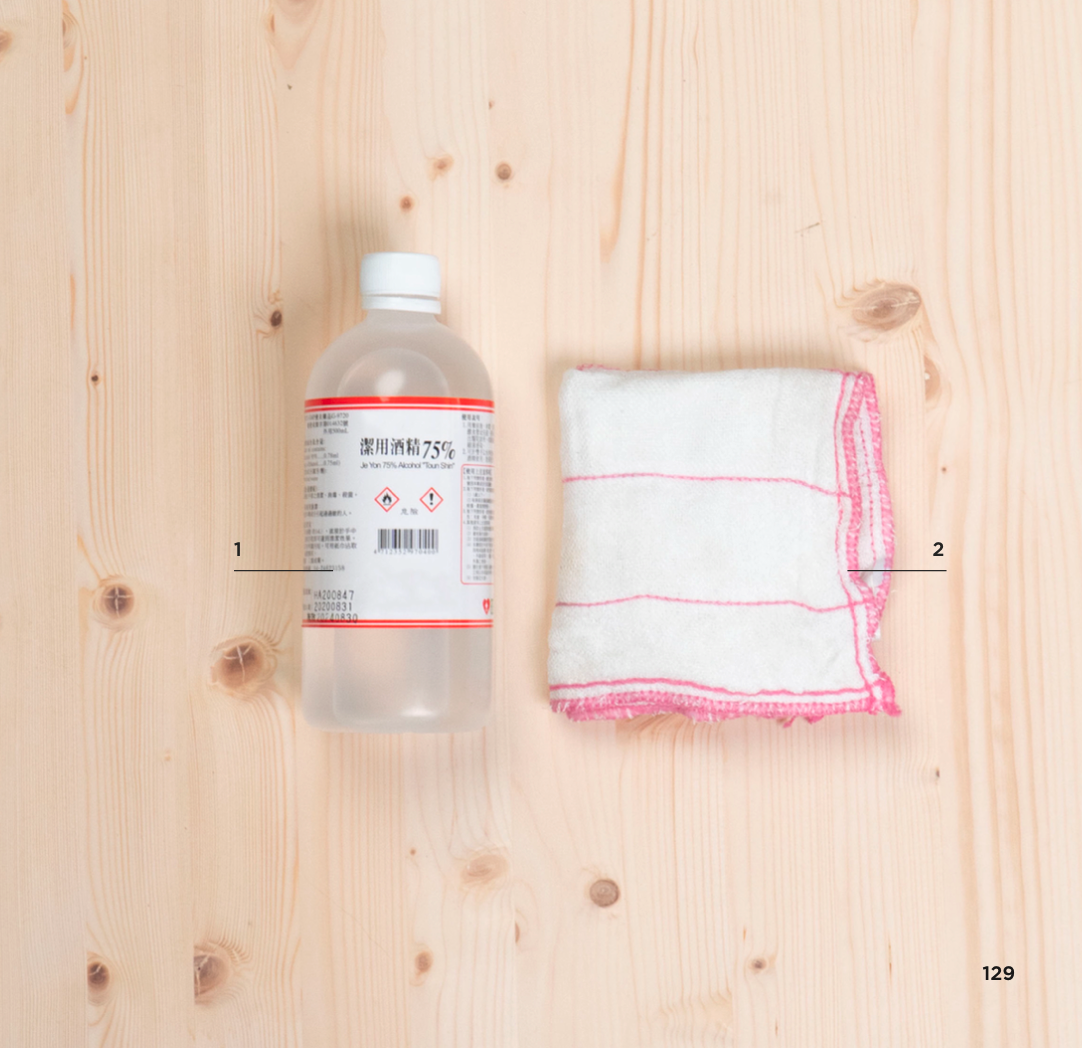

Vom Benutzer bereitzustellende Artikel: 75%~99% Alkohol, Reinigungstuch

Air Pump Paper Test.png
