4-11 Fokusabstand-Feineinstellung

Beschreibung

Wenn Sie feststellen, dass der Abstand nach der Autofokussierung nicht korrekt ist oder nicht Ihren Anforderungen entspricht, oder wenn Sie den Autofokus-Abstand manuell erhöhen oder verringern möchten, verfügt der HEXA RF über eine integrierte Funktion zur Anpassung dieses Abstands.

Bitte befolgen Sie die nachstehenden Schritte, um den Fokusabstand zu überprüfen und anzupassen.
Der Fokusabstand kann um ±2mm fein justiert werden.

Schritt 1

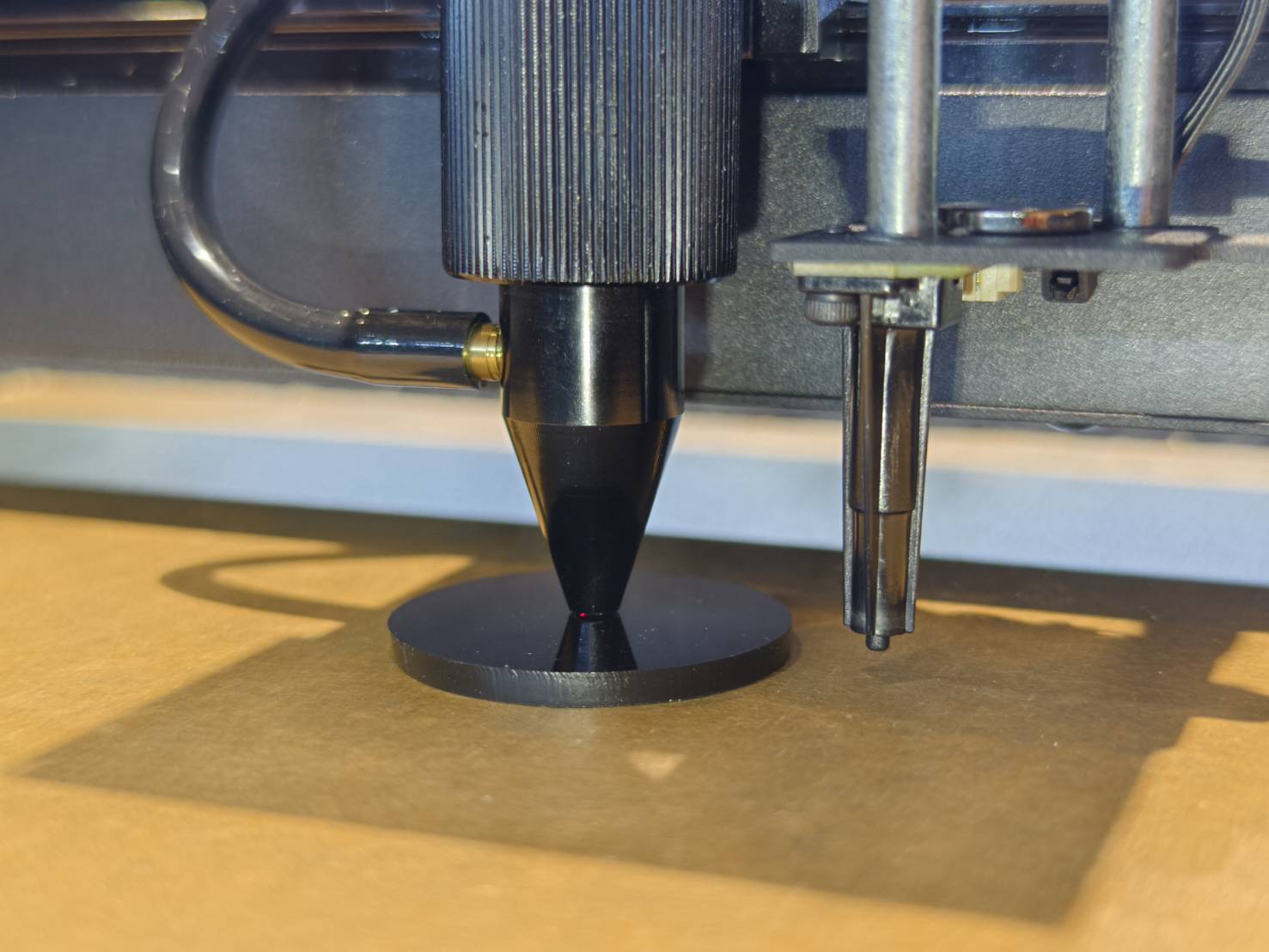

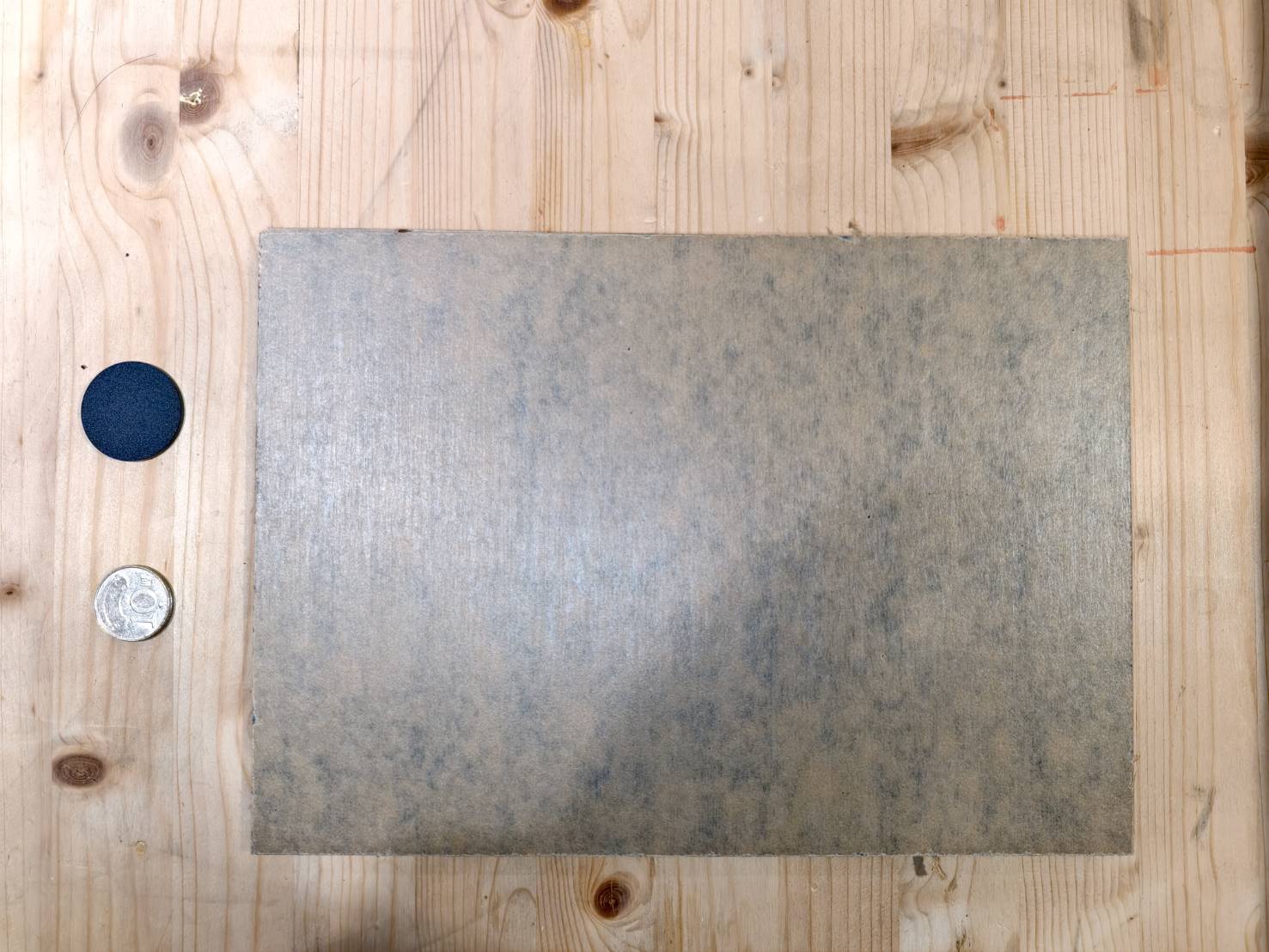

Bereiten Sie ein hartes Materialstück vor, wie z.B. Acryl oder Holz, zusammen mit Münzen oder einem Objekt, das 4mm dick ist.

Münzen sind leicht zu beschaffen und können zur Abstandsmessung verwendet werden.

Schritt 2

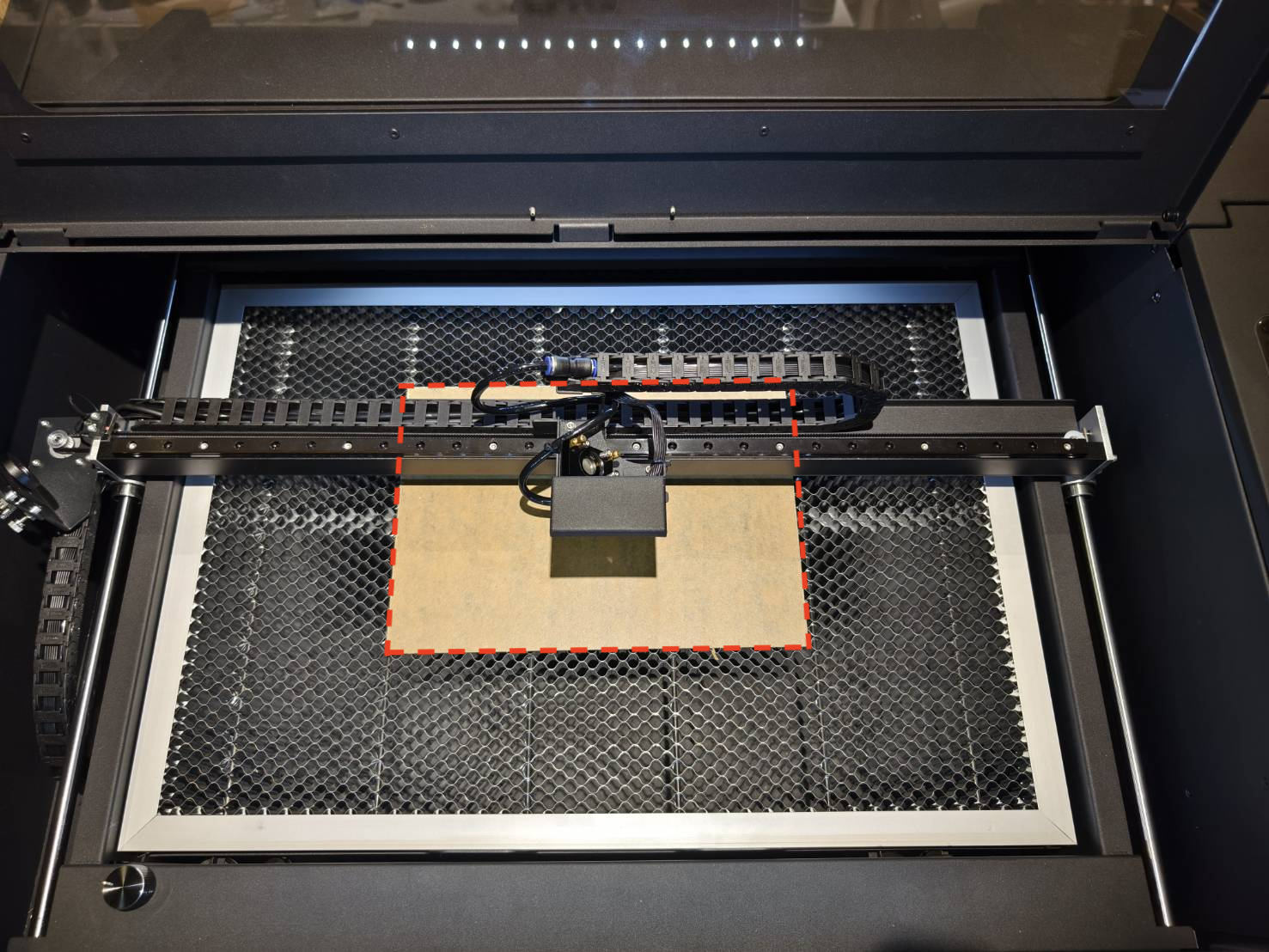

Platzieren Sie das Material in der Mitte des Arbeitsbereichs und führen Sie die Autofokussierung über das Touch-Panel aus.

Schritt 3

Stellen Sie sicher, dass sich die Fokuslinse in der Standardebene (oberste Ebene) befindet. Bitte lesen Sie die folgenden Anweisungen sorgfältig durch, um die Konzepte der Linsenposition und des Fokusabstands zu verstehen.

Beschreibung des Fokusmodus

Standardmäßig befindet sich die Fokuslinse in der obersten Ebene und der Fokusabstand beträgt 4mm, was bedeutet, dass der Abstand zwischen der Düsenspitze und der Materialoberfläche 4mm beträgt. Wie wird die Position der Fokuslinse eingestellt? 1. Fokuslinse ausbauen   2. Reihenfolge für den Fokusmodus bestätigen   Fokusmodus: 4mm (Standard) Linse Blende Befestigungsring Düse   3. Fokuslinse wieder einbauen Die rote Seite der Blende muss nach unten zeigen. Die konvexe Seite der Fokuslinse muss nach oben zeigen. (Tipp zur Identifizierung der konvexen Seite: Wenn Sie darauf blicken, sollten Sie eine vollständige Spiegelung Ihres Gesichts sehen.) Drehen Sie den Befestigungsring gegen den Uhrzeigersinn, um ihn zu befestigen.

Schritt 4

Stellen Sie sicher, dass sich Ihre Fokuslinse in der Standardposition (oben) befindet, wie in Schritt 3.
Schalten Sie das Gerät ein und wechseln Sie zu "Hardware-Einstellungen", um den korrekten Fokusmodus auszuwählen.
Gerät >> Hardware-Einstellungen >> Nächste Seite >> Fokusmodus >> "Kurzer Fokus (Standard)" auswählen

Schritt 5

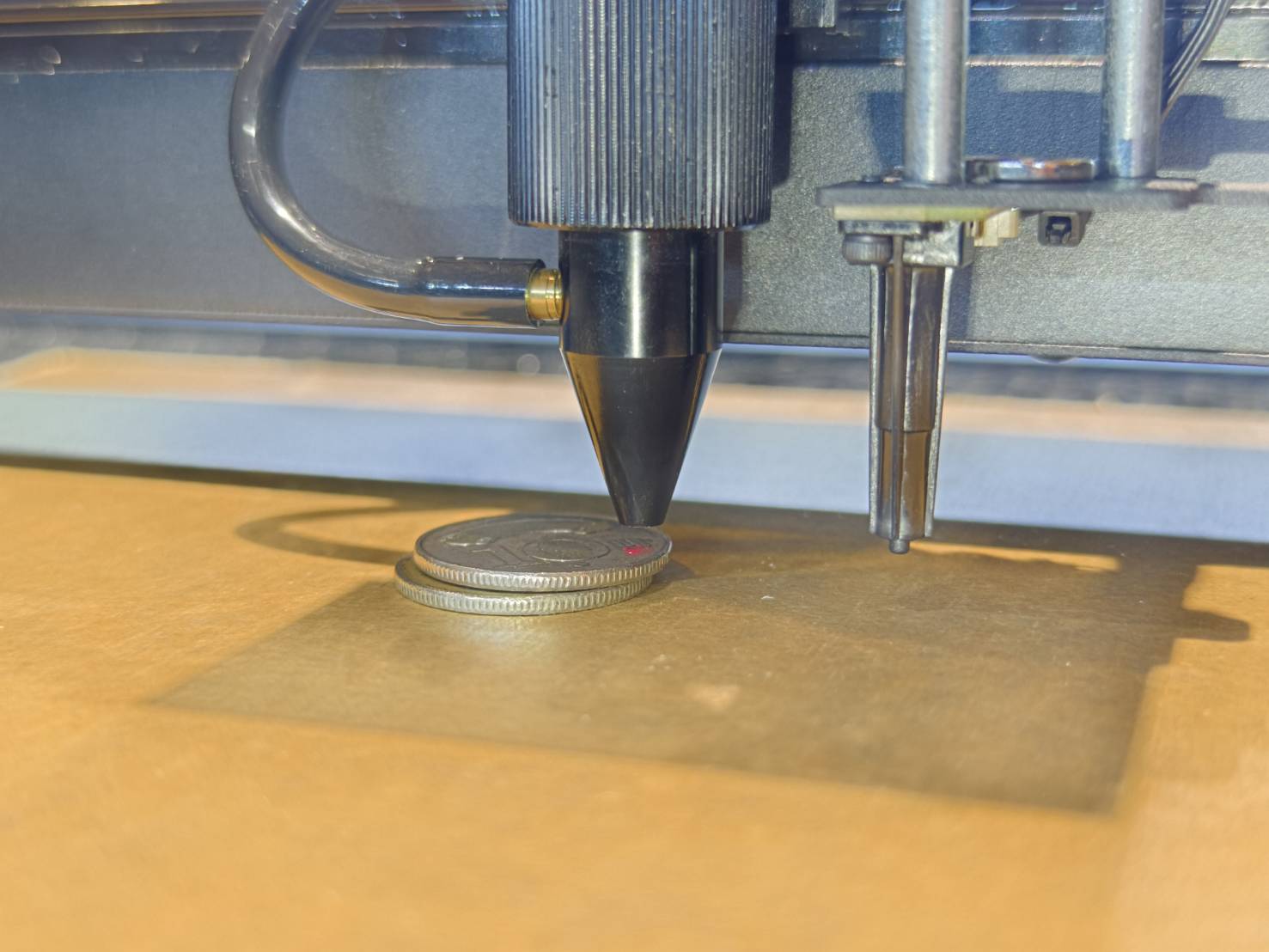

Verwenden Sie Münzen oder ein 4mm dickes Material, um zu überprüfen, ob der Fokusabstand korrekt ist.

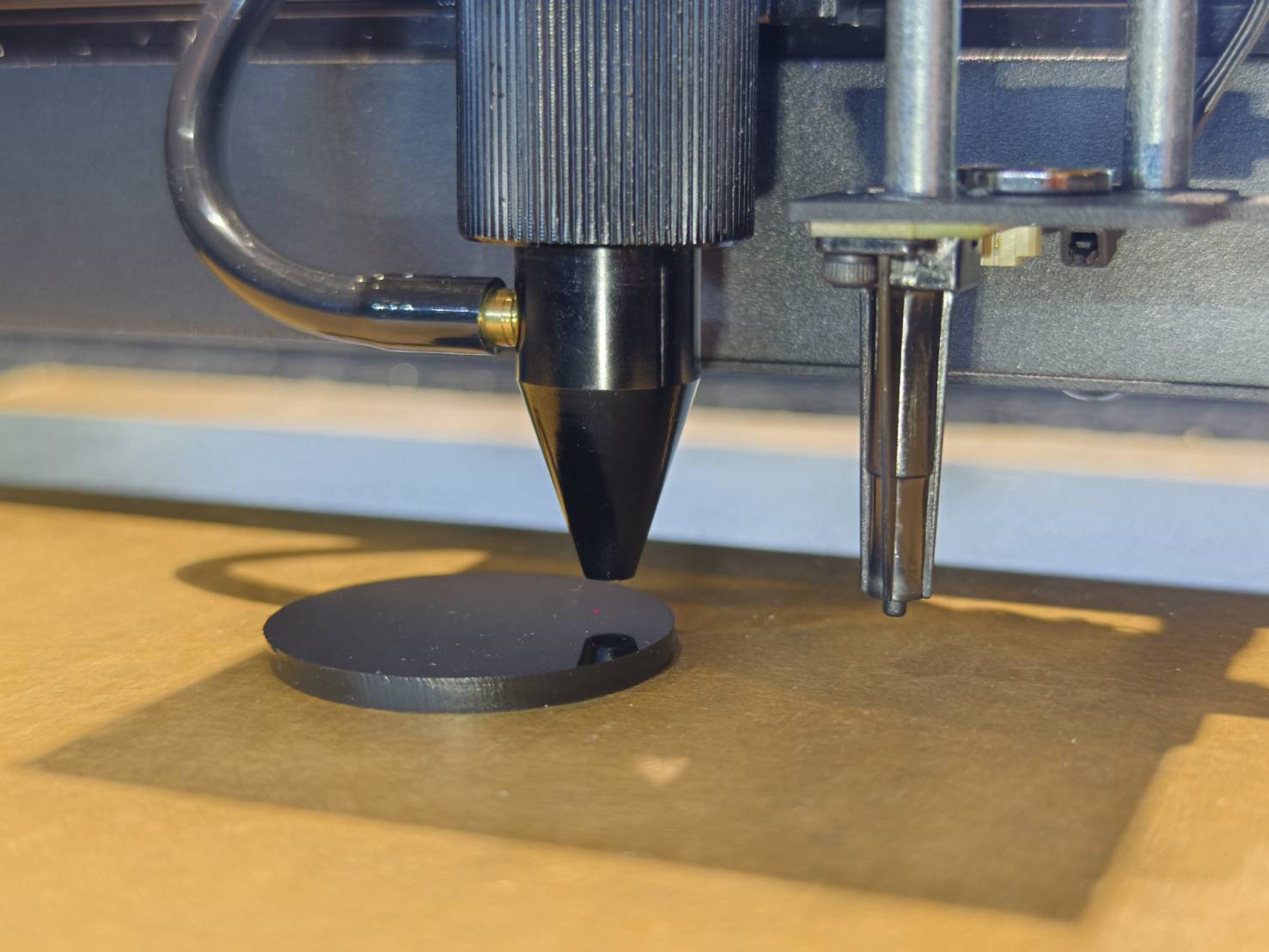

Führen Sie die Münze oder das Material in den Spalt zwischen der Materialoberfläche und der Düsenspitze ein.

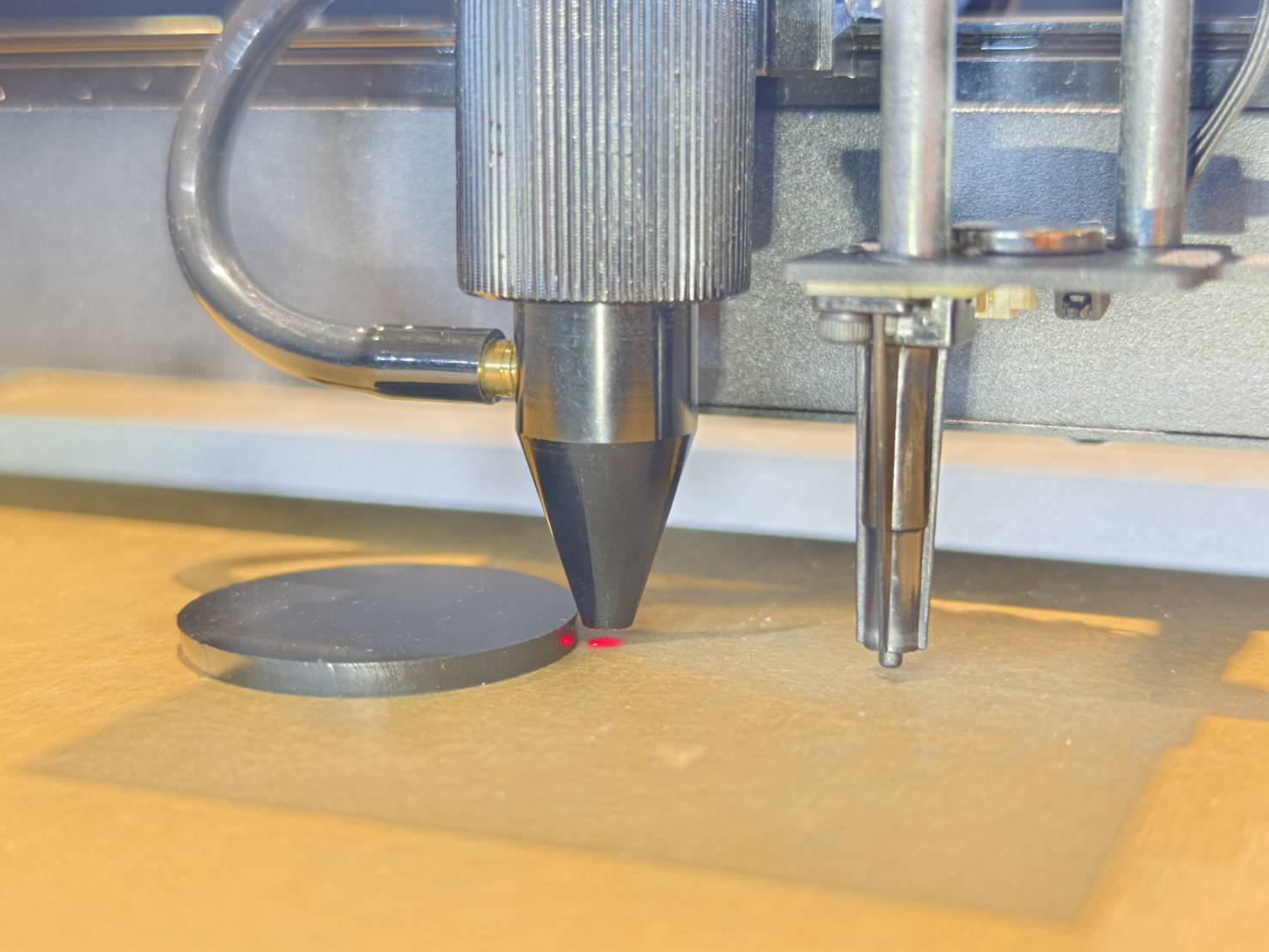

Beobachten Sie den Spaltabstand, um festzustellen, ob er zu lang oder zu kurz ist.

Schritt 6

Rufen Sie die Funktion zur manuellen Abstandseinstellung auf.

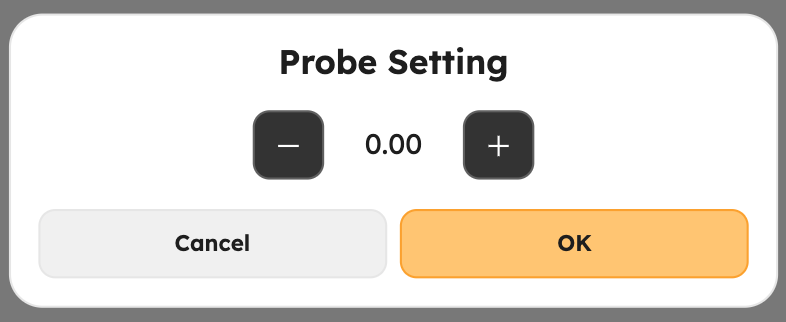

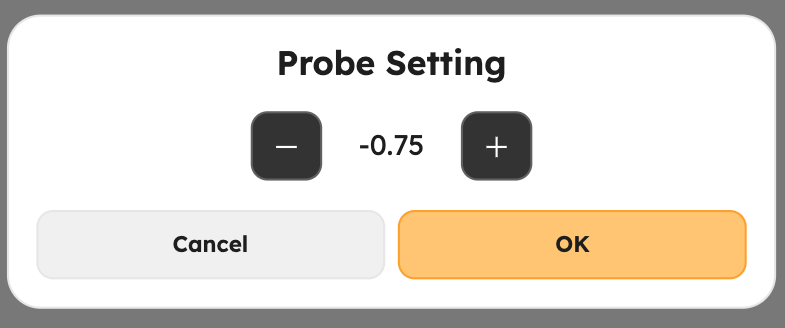

(Maschine > Einstellungen > Hardware-Einstellungen > Nächste Seite > Tastkopf-Fehlerkorrektur)

Schritt 6

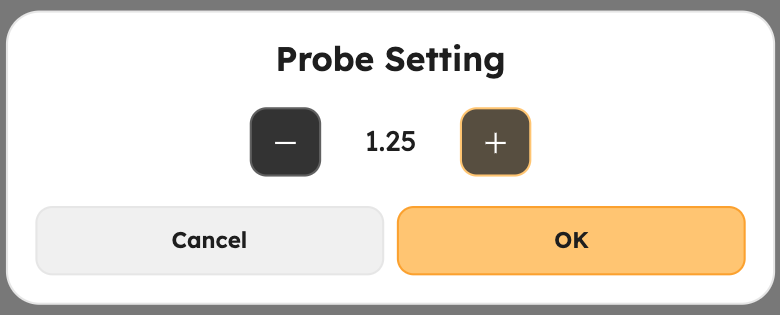

Die Einstellung des Wertes auf „-" senkt das Arbeitsbett um mm.
Die Einstellung des Wertes auf „+" hebt das Arbeitsbett um mm an.

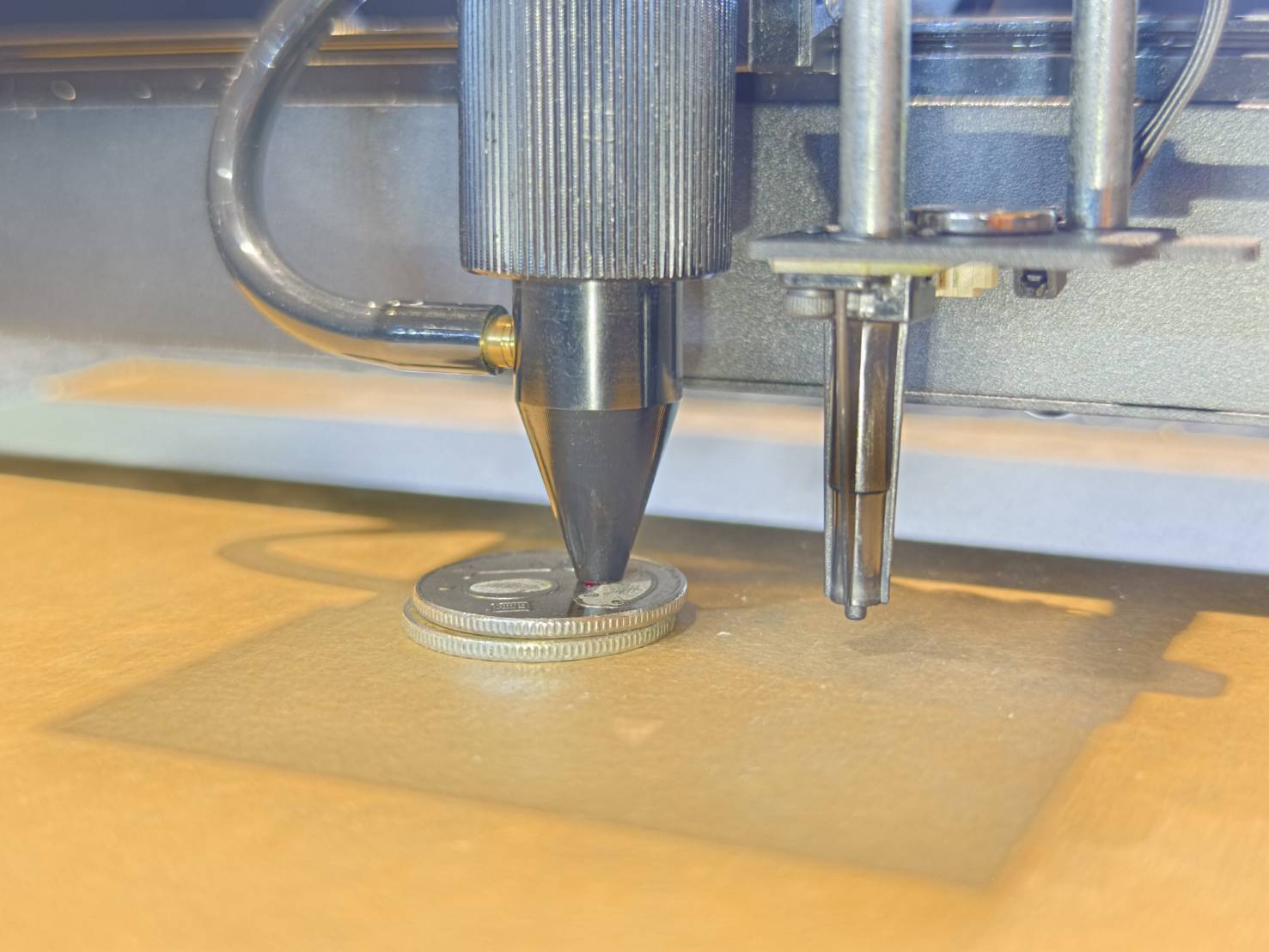

Beispiel #1: Wenn die Münze oder das 4mm dicke Material nicht eingeführt werden kann, bedeutet dies, dass der Abstand zu kurz ist, daher müssen Sie den Wert auf eine negative Zahl einstellen, um das Arbeitsbett zu senken.

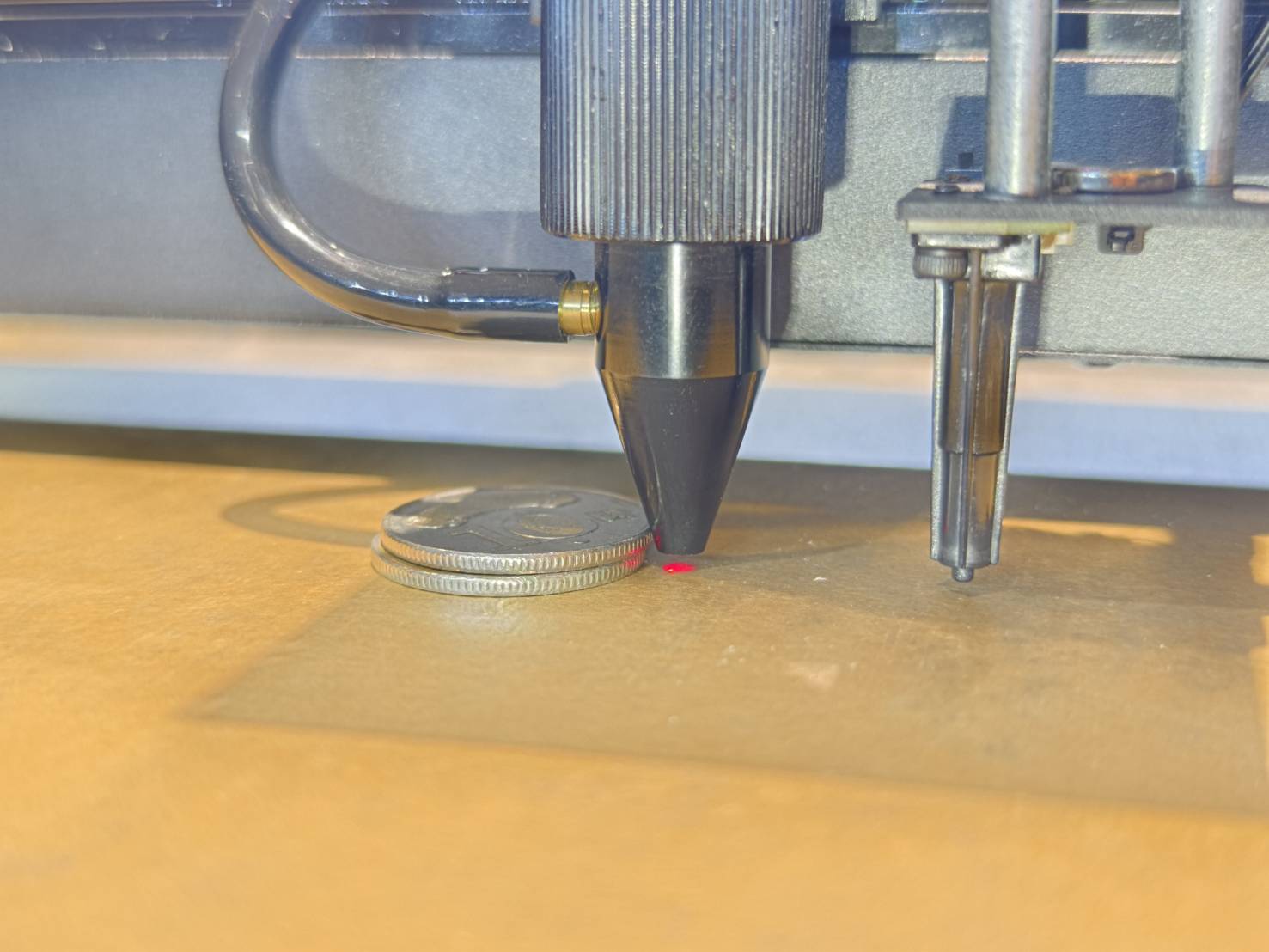

Beispiel #2: Wenn der Spalt nach dem Einführen der Münze oder des 4mm Materials zu groß ist, bedeutet dies, dass der der Abstand zu lang ist, daher müssen Sie den Wert auf eine positive Zahl setzen, um das Arbeitsbett anzuheben.
