Es ist wichtig, dass Sie verstehen, wie Sie die Maschine sicher bedienen; wir wissen, es ist langweilig, und so sind normalerweise wichtige Dinge, also stellen Sie bitte sicher, dass Sie die"Sicherheitshinweise" vor dem Auspacken lesen.

Fangen wir an.

1. Auspacken

1.1. Stellen Sie den Karton auf den Boden und öffnen Sie ihn.

1.2. Entfernen Sie die Polster an den vier Ecken und nehmen Sie die Maschine heraus.

Lassen Sie zwei Personen das Gerät aus dem Karton heben. Bewahren Sie die Verpackung für einen eventuellen späteren Transport auf.

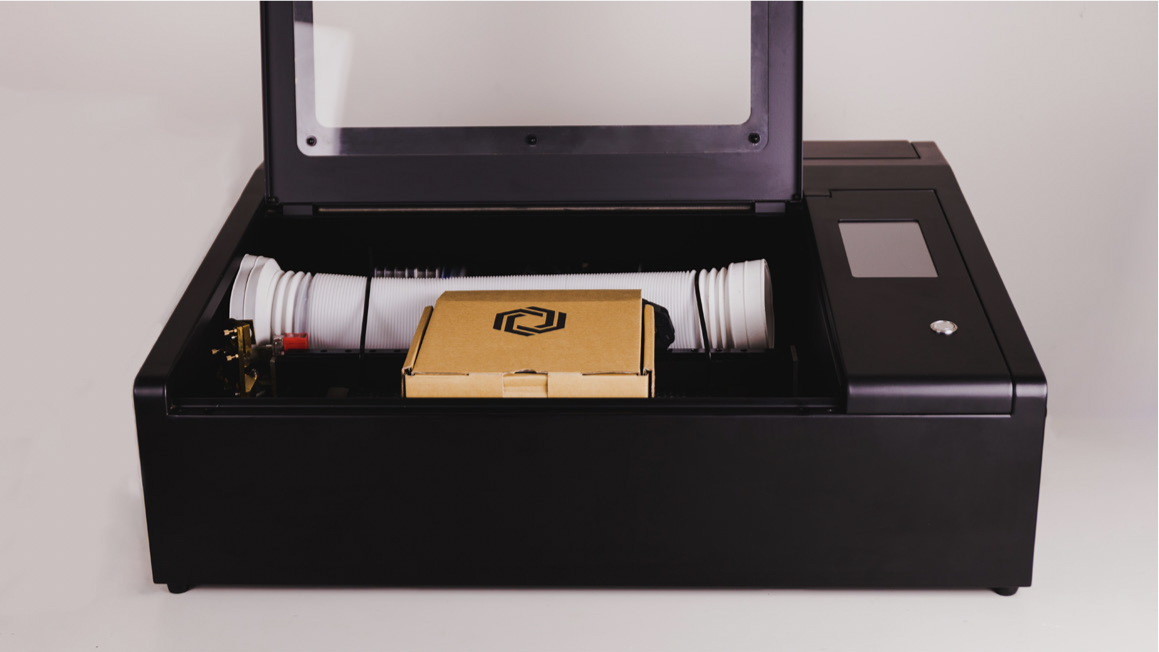

1.3. Öffnen Sie die vordere Tür und nehmen Sie den Schlauch heraus.

Entfernen Sie den Schaumstoff an der Luftpumpe und nehmen Sie dann die Zubehörbox heraus.

1.4. In der Zubehörbox befinden sich

① WLAN-Dongle
② Schmiermittel
③ Schlauchschelle
④ Doppelseitiges Klebeband
⑤ Netzkabel
⑥ Kleiner Schraubenschlüssel
⑦ Trichter
⑧ Testholz
⑨ Dämpfer
⑩ Muttern

⑪ Ethernet-Kabel

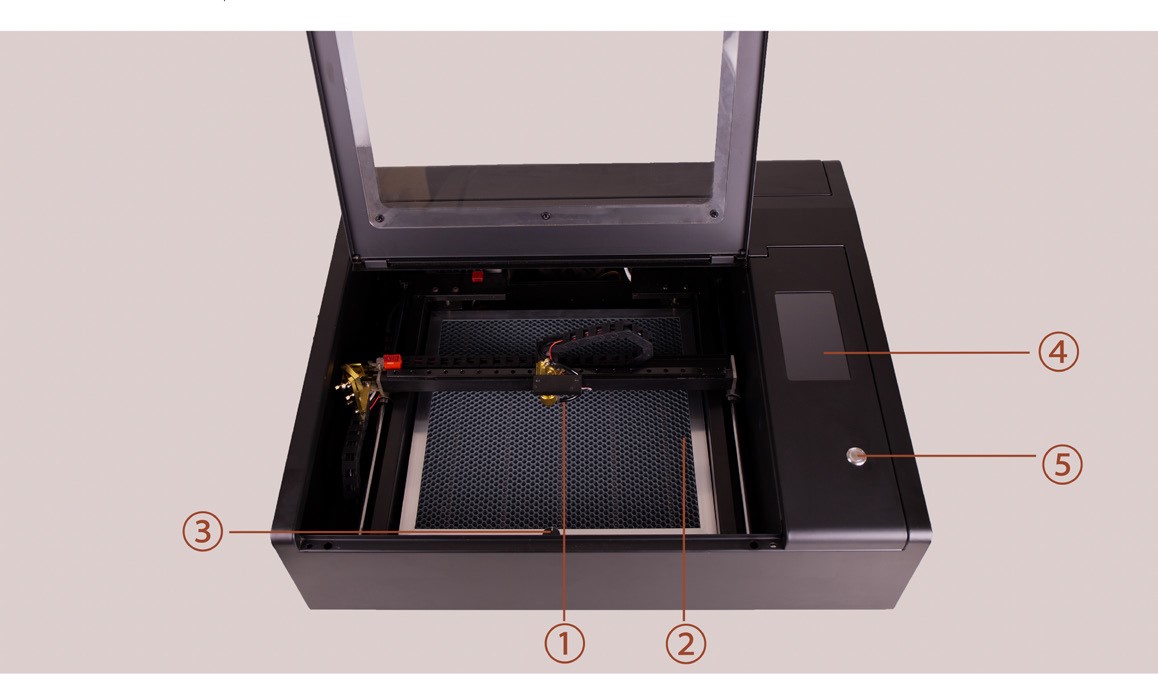

1.5. Vorderansicht:

① Fokus-Sonde
② Wabenplattform
③ Nivellierschraube
④ Touchpanel
⑤ Ein-/Ausschalter

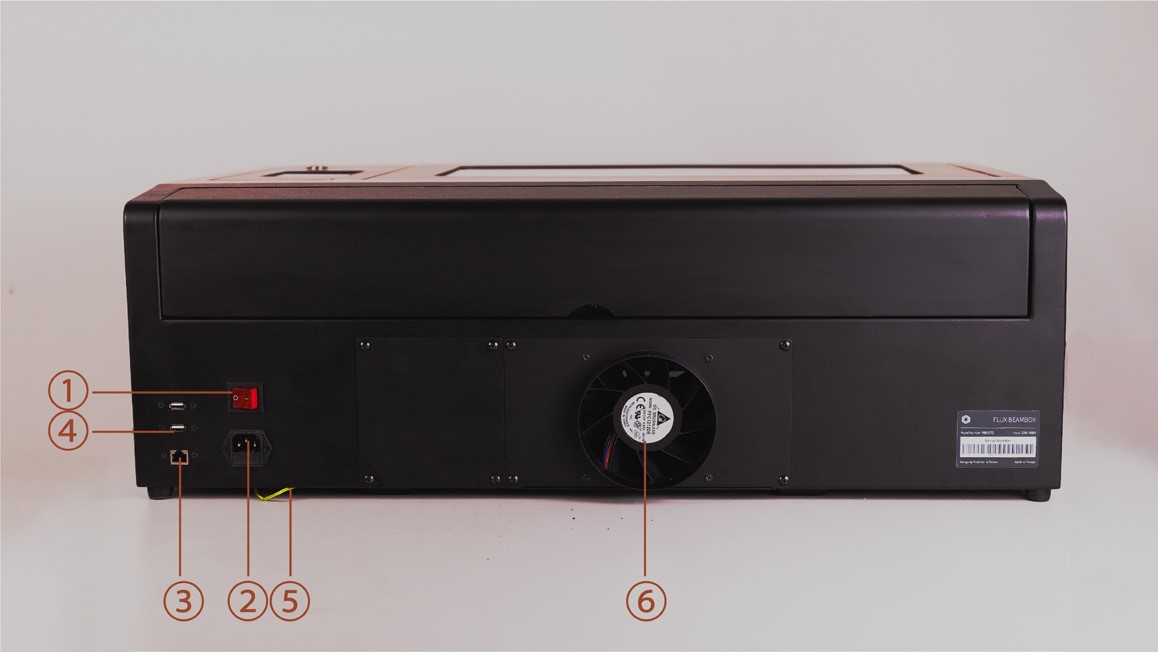

1.6. Rückansicht:

① Hauptschalter
② Stromanschluss
③ Ethernet-Anschluss
④ USB-Anschluss
⑤ Erdungskabel
⑥ Abluftventilator

2. Installation

Video-Anleitung


Im Folgenden finden Sie eine Schritt-für-Schritt-Anleitung.

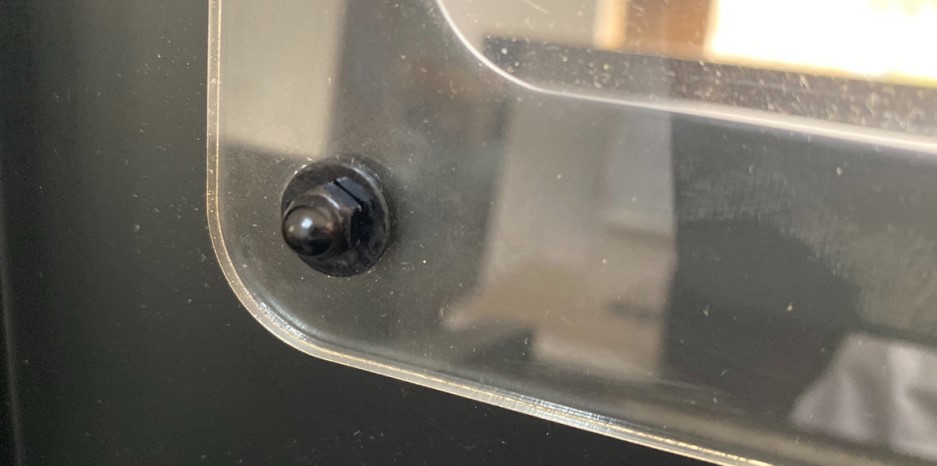

2.1. Montage des Fensters

Ziehen Sie die Schutzfolie auf beiden Seiten des Acrylglasfensters ab und montieren Sie das Fenster mit einer
Unterlegscheibe und einer Mutter an jeder Schraube.

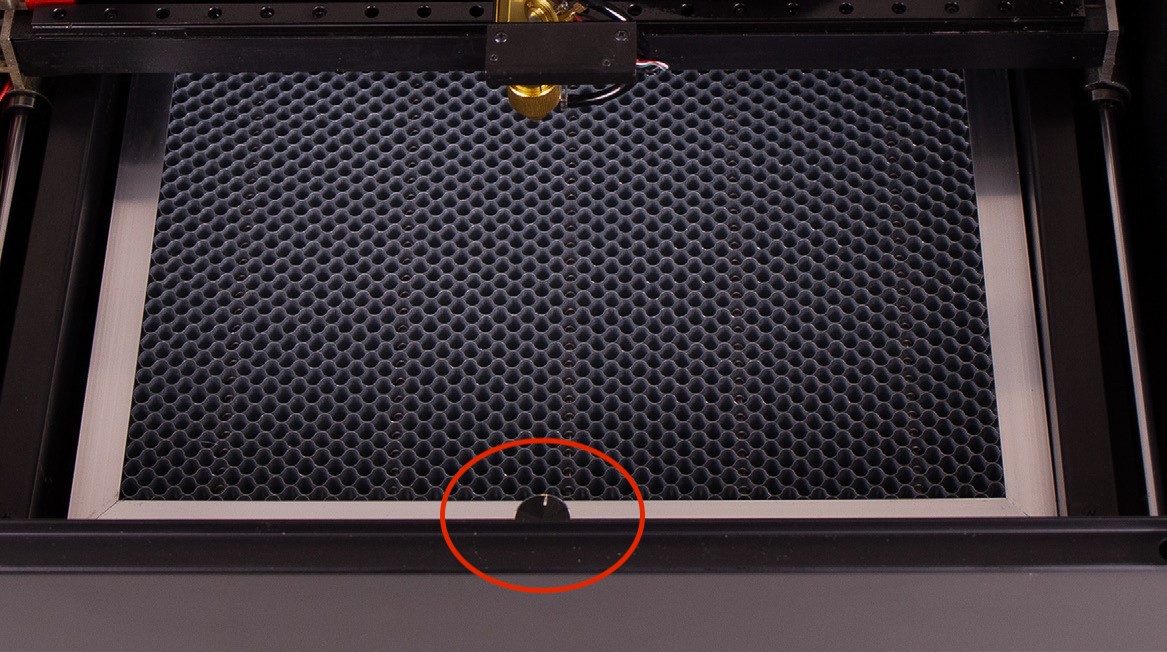

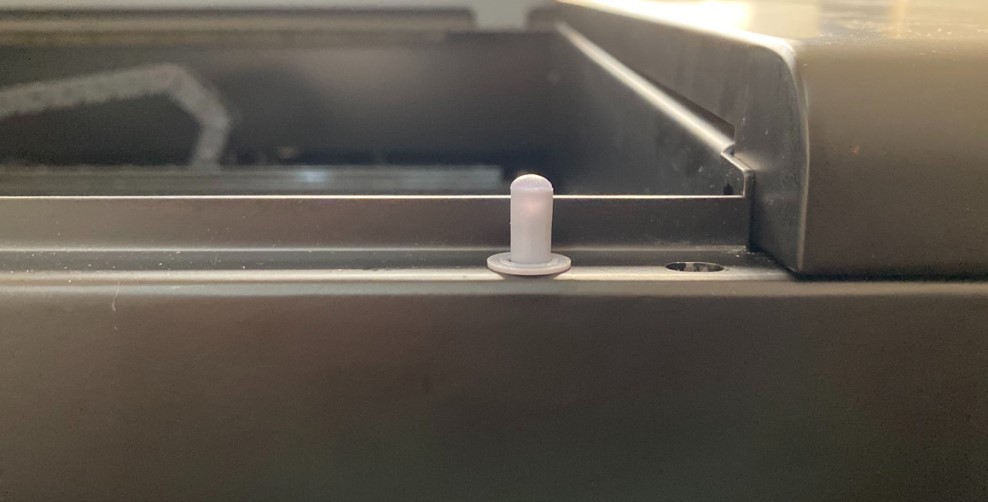

2.2. Montage des Dämpfers

Stecken Sie zwei Dämpferstäbe in die Löcher am Rand der Maschine.

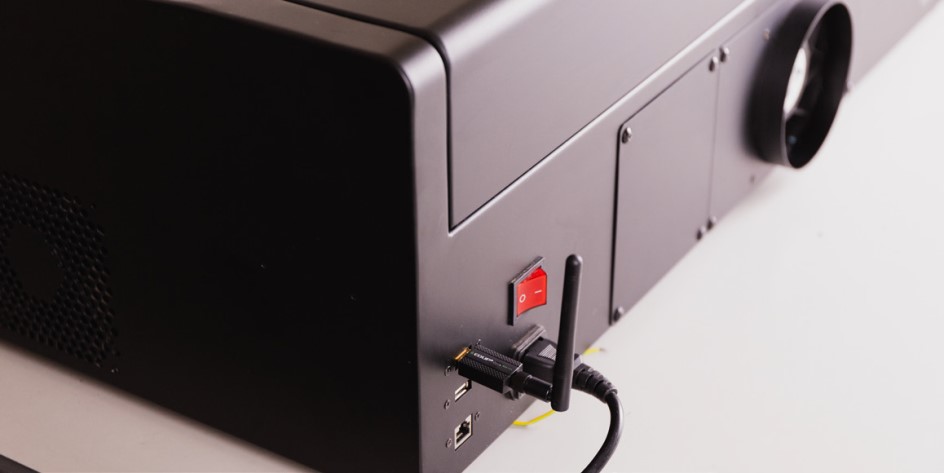

2.3. Anschließen des WLAN- und Stromkabels

Stecken Sie das Stromkabel in den Stromanschluss der Maschine und in die Steckdose. Stecken Sie den
WLAN-Dongle in den USB-Anschluss auf der Rückseite. Biegen Sie die Antenne nach oben, um ein besseres Signal zu erhalten.

2.4. Montage des Lüftungskanals

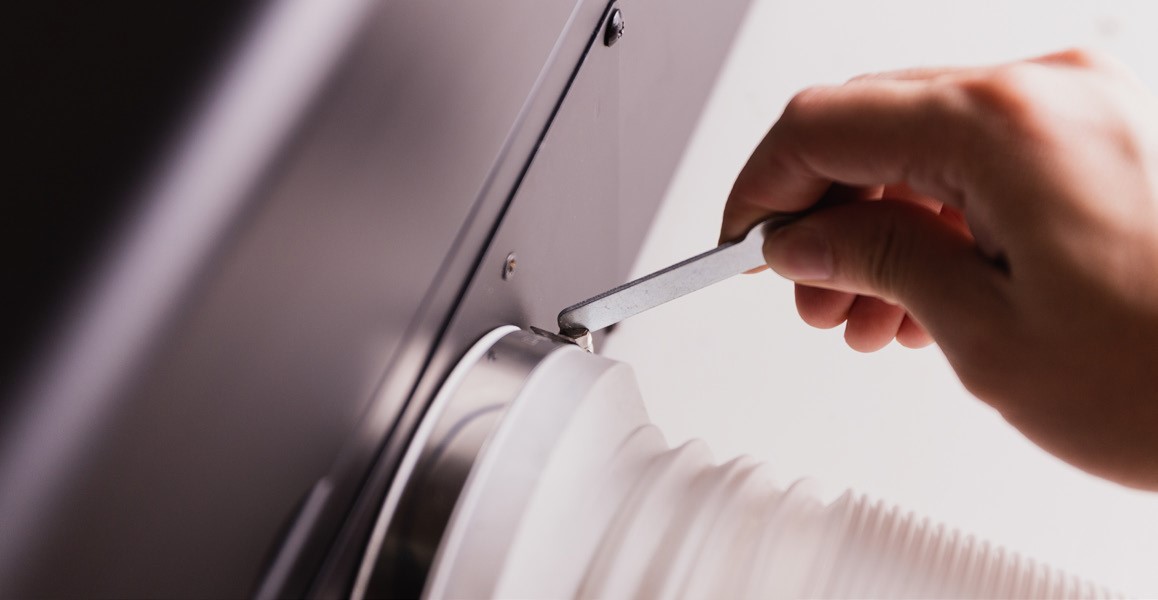

Passen Sie die Kanalschelle an das größere Ende des Kanals an und verbinden Sie sie mit dem Abluftventilatorauslass.
Ziehen Sie die Klemme mit dem kleinen Schraubenschlüssel fest, indem Sie sie im Uhrzeigersinn drehen.

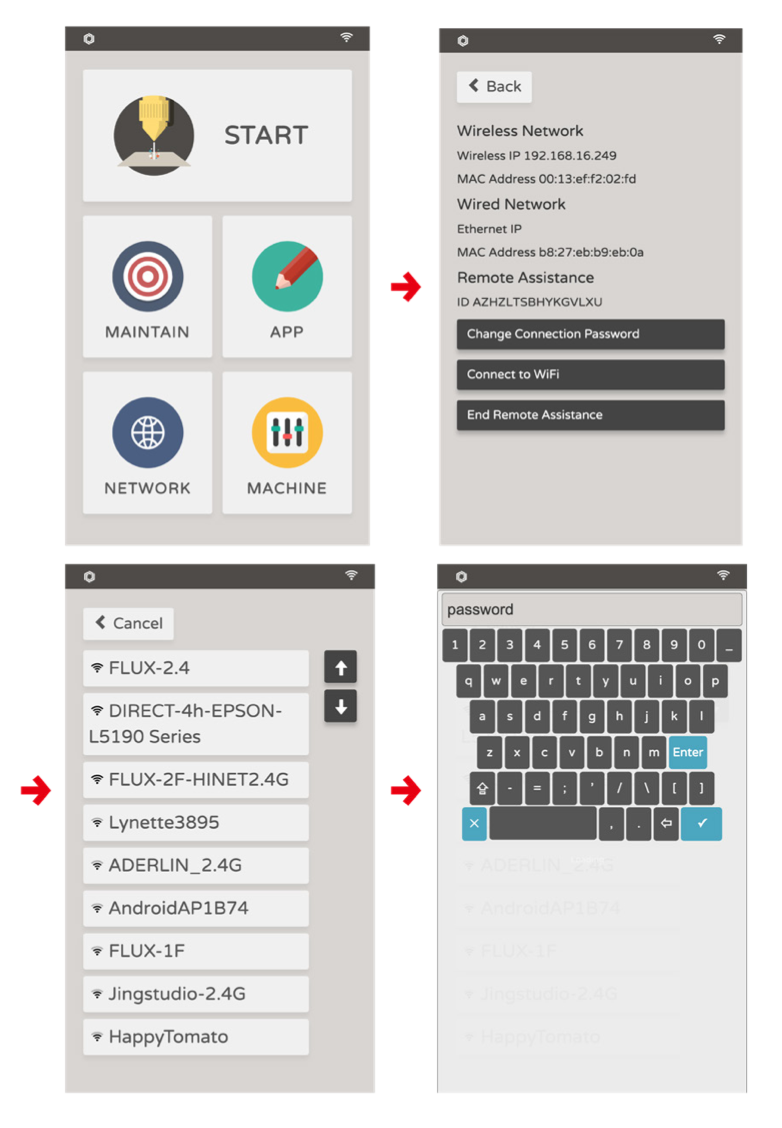

2.5. Einrichten des WLAN

Schalten Sie den Hauptschalter auf der Rückseite um und drücken Sie die Einschalttaste, um das Gerät einzuschalten. Es dauert
etwa 1 Minute, bis es gestartet ist. Touch-Panel: Internet > WLAN-Einstellungen > WLAN-Namen auswählen > WLAN-Passwort eingeben. Die drahtlose IP-Adresse zeigt an, dass die Interneteinstellung abgeschlossen ist. Starten Sie das Gerät neu, wenn es fertig ist, um zu überprüfen, ob es sich automatisch mit dem Netzwerk verbinden kann.

Die durchsichtige Kunststofffolie über dem Bildschirm kann entfernt werden.

Fehlerbehebung: Verbindungsproblem

Wenn Sie keinen WLAN-Router haben, sollten Sie Folgendes in Betracht ziehen Direkte Verbindung mit einem Netzwerkkabel (Windows) / Direkte Verbindung mit einem Netzwerkkabel (MacOS)

3. Befüllen des Wassertanks

Füllen Sie den Wassertank vor der ersten Laserarbeit.
Unzureichendes Wasser im Kühlsystem führt zu Schäden am Laserrohr.

Im Folgenden finden Sie eine Schritt-für-Schritt-Anleitung.

3.1. Entfernen Sie die Schraube am Griff des hinteren Deckels und öffnen Sie den Deckel.

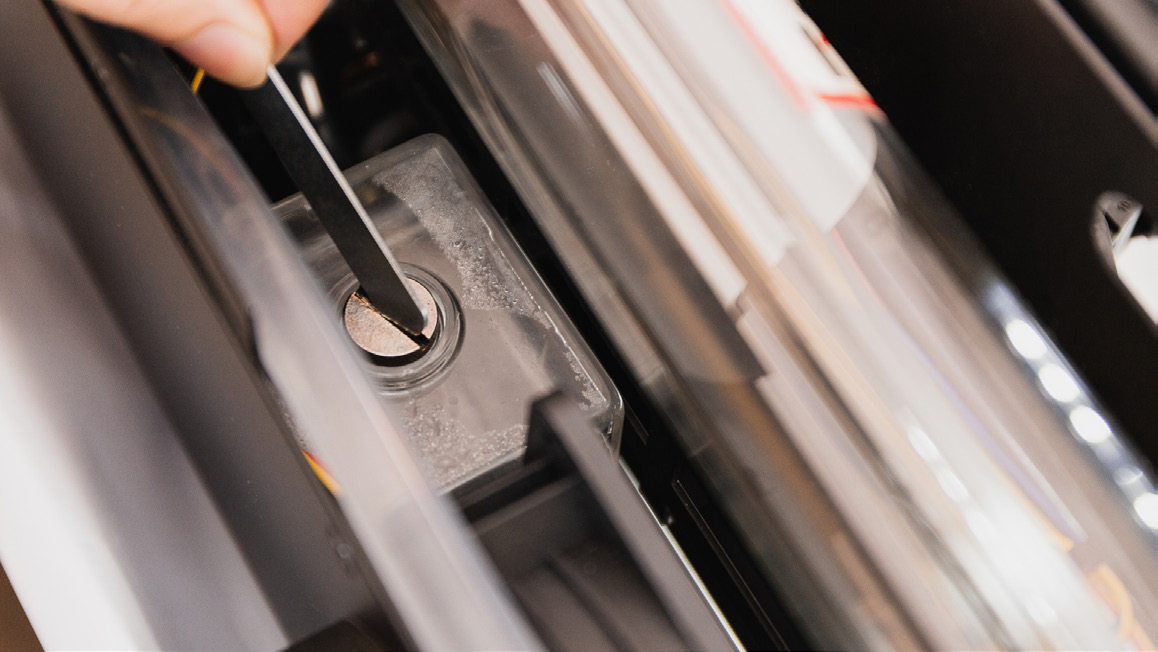

3.2. Öffnen Sie den Wassertank mit dem kleinen Schraubenschlüssel

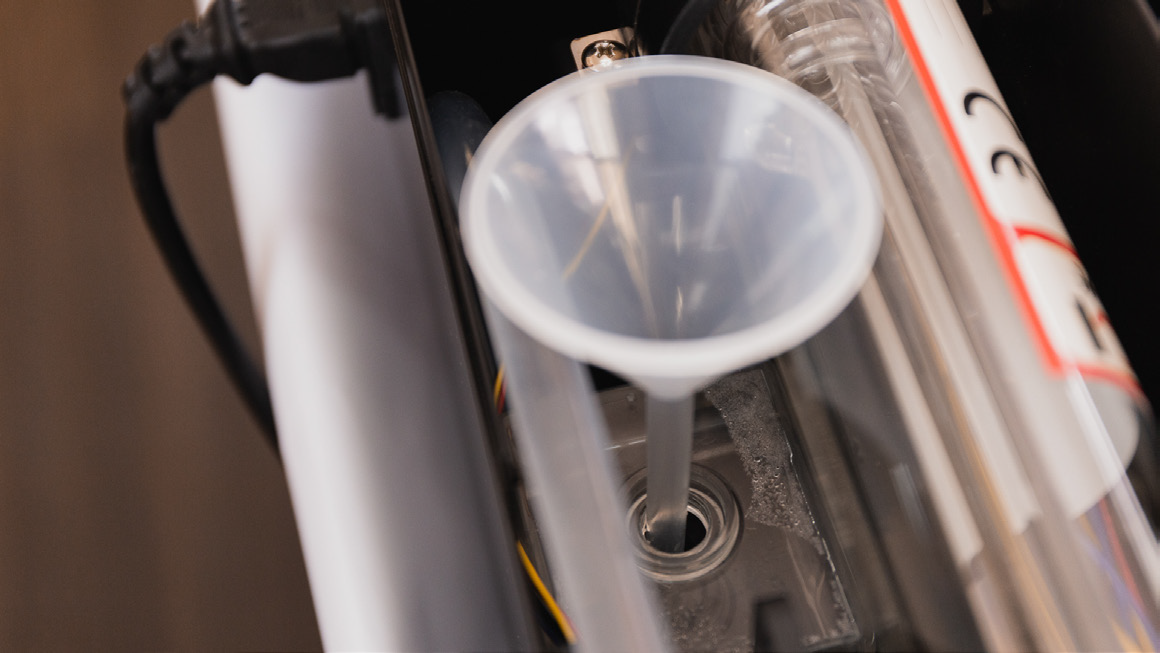

3.3. Füllen Sie den Tank mit einem Trichter. Beobachten Sie den Wasserstand sorgfältig, um ein Überlaufen zu vermeiden. Bitte verwenden Sie reines Wasser oder gefiltertes Wasser.

3.4. Überprüfen Sie den Wasserstand. Touch-Panel > Wartung > Pumpe. Das Wasser im Tank wird in das Kühlsystem gepumpt. Wiederholen Sie 3.3 und 3.4, bis der Wasserstand im Tank nicht mehr sinkt.

Blasen, die im Laserrohr haften bleiben, können die Kühleffizienz verringern. Es wird empfohlen, den Wassertank zu mehr als 80 % zu füllen, um die Blasenbildung zu verringern.

3.5. Schließen Sie die Wasserpumpenkappe. Bitte Finger festziehen die Pumpenkappe im Falle einer Beschädigung des Tanks.

4. Software-Installation

4.1. Laden Sie die neueste Beam Studio herunter. Sie können es von der FLUX offizielle Website.

Windows： Laden Sie die für Ihren Systemtyp geeignete Version herunter.
Um den Systemtyp zu überprüfen, klicken Sie mit der rechten Maustaste auf das Symbol "Dieser PC" > "Eigenschaften" > und suchen Sie nach "Systemtyp". Laden Sie die x86-Version für ein 32-Bit-System und die x64-Version für ein 64-Bit-System herunter.

MacOS： Öffnen Sie die heruntergeladene Datei und ziehen Sie das Beam Studio-Symbol in den daneben liegenden Ordner.
Suchen und starten Sie Beam Studio im Ordner "Programme".

4.2. Einstellungen initialisieren. Öffnen Sie Beam Studio vom Desktop oder Programmordner.
Die Spracheinstellung wird beim ersten Start angezeigt.
Wählen Sie Deutsch > FLUX Beambox / Beambox Pro.

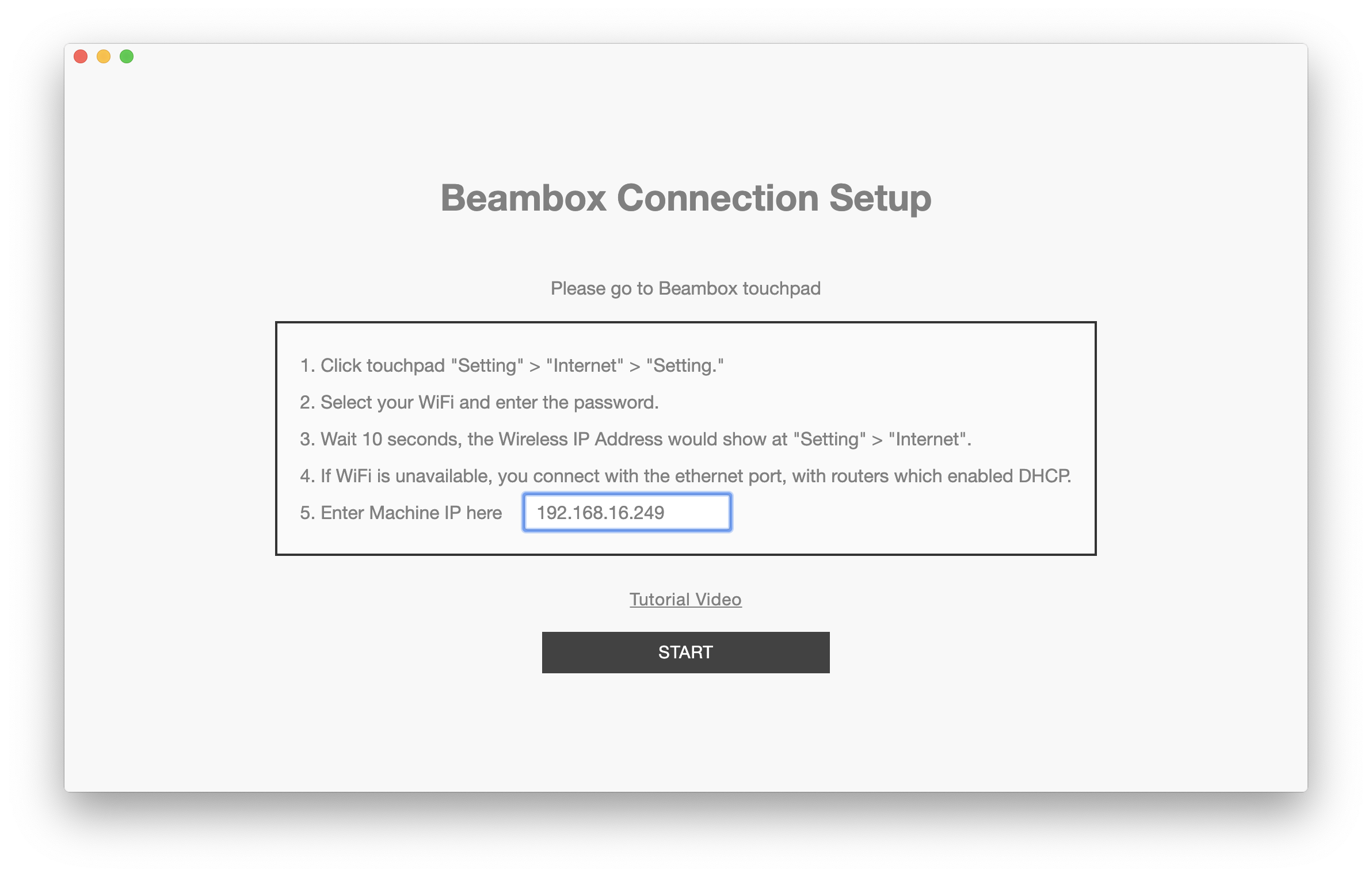

4.3. Geben Sie die IP-Adresse ein. Geben Sie die IP-Adresse, die auf der Seite Netzwerk auf dem Touchpanel angezeigt wird, in die Software ein. Klicken Sie dann auf Start.

4.4. Überprüfen Sie die Maschinenverbindung

Gehen Sie zu Menü > Maschine oder klicken Sie auf das Kamerasymbol unten links, um zu überprüfen, ob der
Maschinenname gefunden werden kann. Jede Maschine wird zufällig benannt; Sie können ihn später ändern. Wenn Sie die Maschine im Menü nicht finden können, überprüfen Sie Fehlerbehebung: Verbindungsproblem.

💡Wenn das Fenster für die Ersteinstellungen übersprungen wurde, klicken Sie auf Menü > Maschine > Maschineneinrichtung

4.5. Firmware aktualisieren

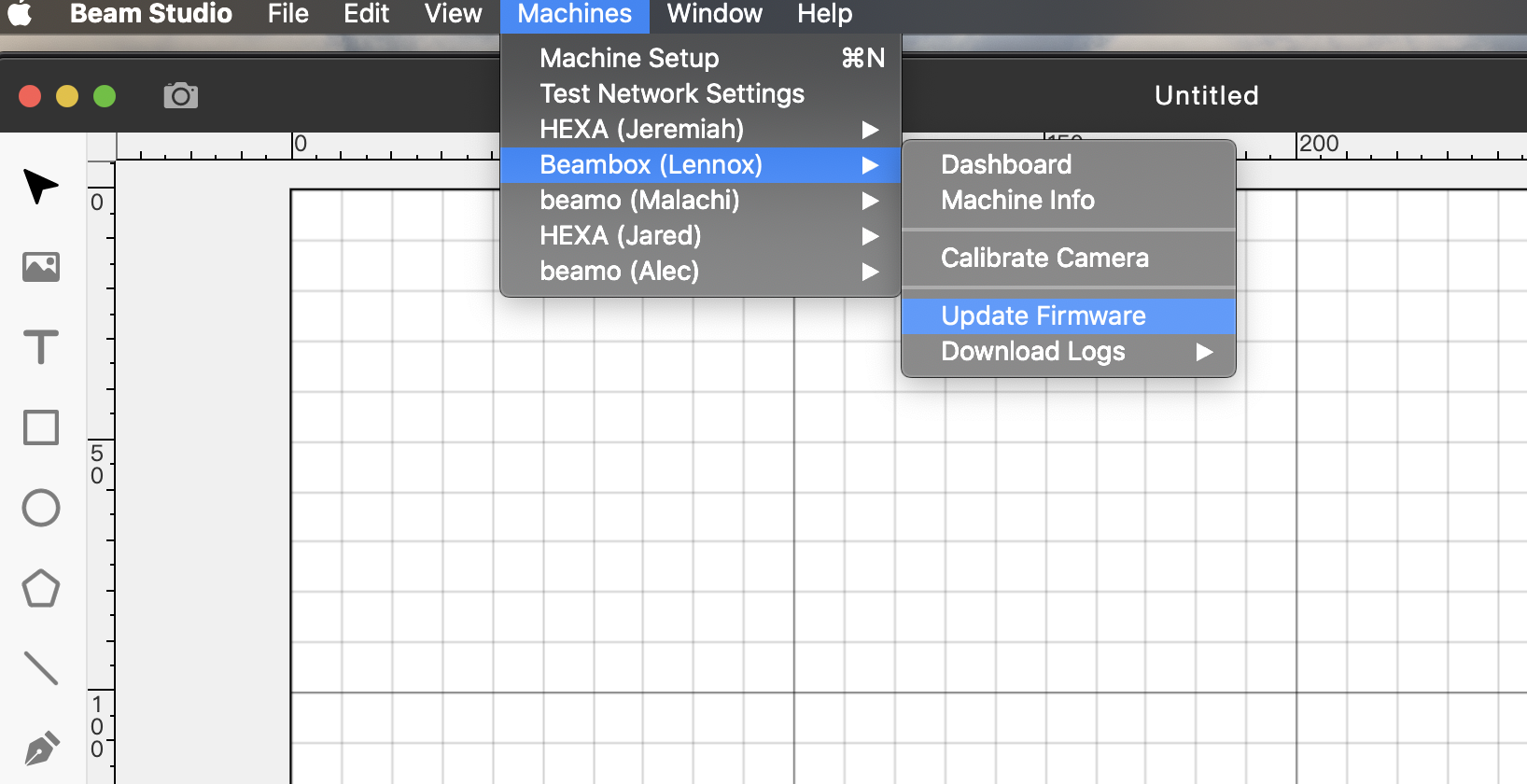

Wählen Sie Beam Studio > Maschine > (Ihre Maschine) > Firmware aktualisieren um die Firmware auf die neueste Version zu aktualisieren.

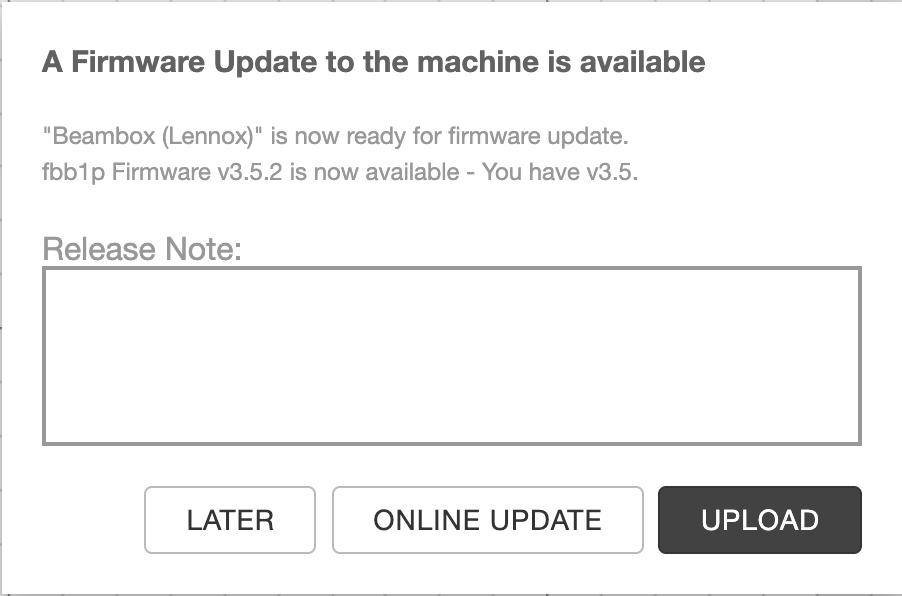

Sie können ein Online-Update wählen oder die neueste Firmware von der Website herunterladen.

5. Erste Aufgabe

5.1. Fokus einstellen

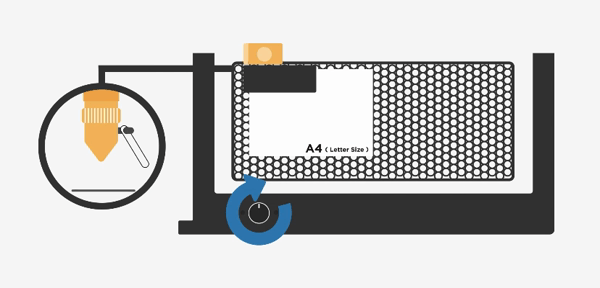

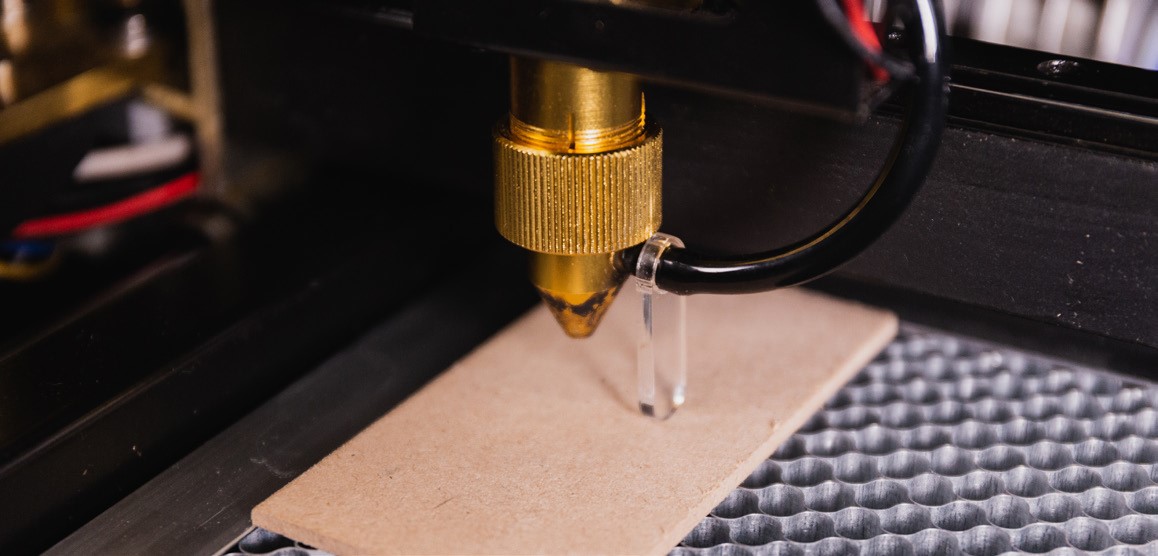

Senken Sie die Fokussonde nach unten.

Drehen Sie den Nivellierknopf, um die Plattform nach oben und unten zu bewegen. Lassen Sie die Oberfläche des Werkstücks das Ende der Sonde leicht berühren, sodass die Höhe im richtigen Fokus ist. Ziehen Sie dann den Fokus zurück, wenn die Einstellung abgeschlossen ist.

Überprüfen Sie den Fokus vor jeder Aufgabe; drehen Sie den Nivellierknopf.

Die Sonde sollte die Oberfläche des Materials präzise berühren.

Wenn keine Fokussonde vorhanden ist, können Sie "US-Vierteldollar *6" oder "Euro 0,5 *5" verwenden, was 12 mm (Fokusabstand) entsprechen sollte, um sicherzustellen, dass das Objekt fokussiert ist. Andere Objekte, die diesem Wert nahe kommen, sind ebenfalls geeignet.

Wenn die Sonde beschädigt ist, laden Sie die DXF-Datei hier herunter und erstellen Sie selbst eine. Wir empfehlen die Verwendung von 3 mm Acryl zum Schneiden.

5.2. Kameraansicht

Bitte stellen Sie sicher, dass Sie 「 abgeschlossen haben2-6-2 Kamerakalibrierung」vor der Kameraansicht.

Klicken Sie nach der Kalibrierung auf  und wählen Sie Ihre Maschine aus. Starten Sie die Vorschau, wenn der Cursor zu wird. Klicken Sie einmal auf eine bestimmte Stelle oder ziehen Sie einen Bereich, um den Arbeitsbereich in der Vorschau anzuzeigen.

Klicken Sie erneut auf  oder drücken Sie ESC, um den Vorschaumodus zu verlassen.

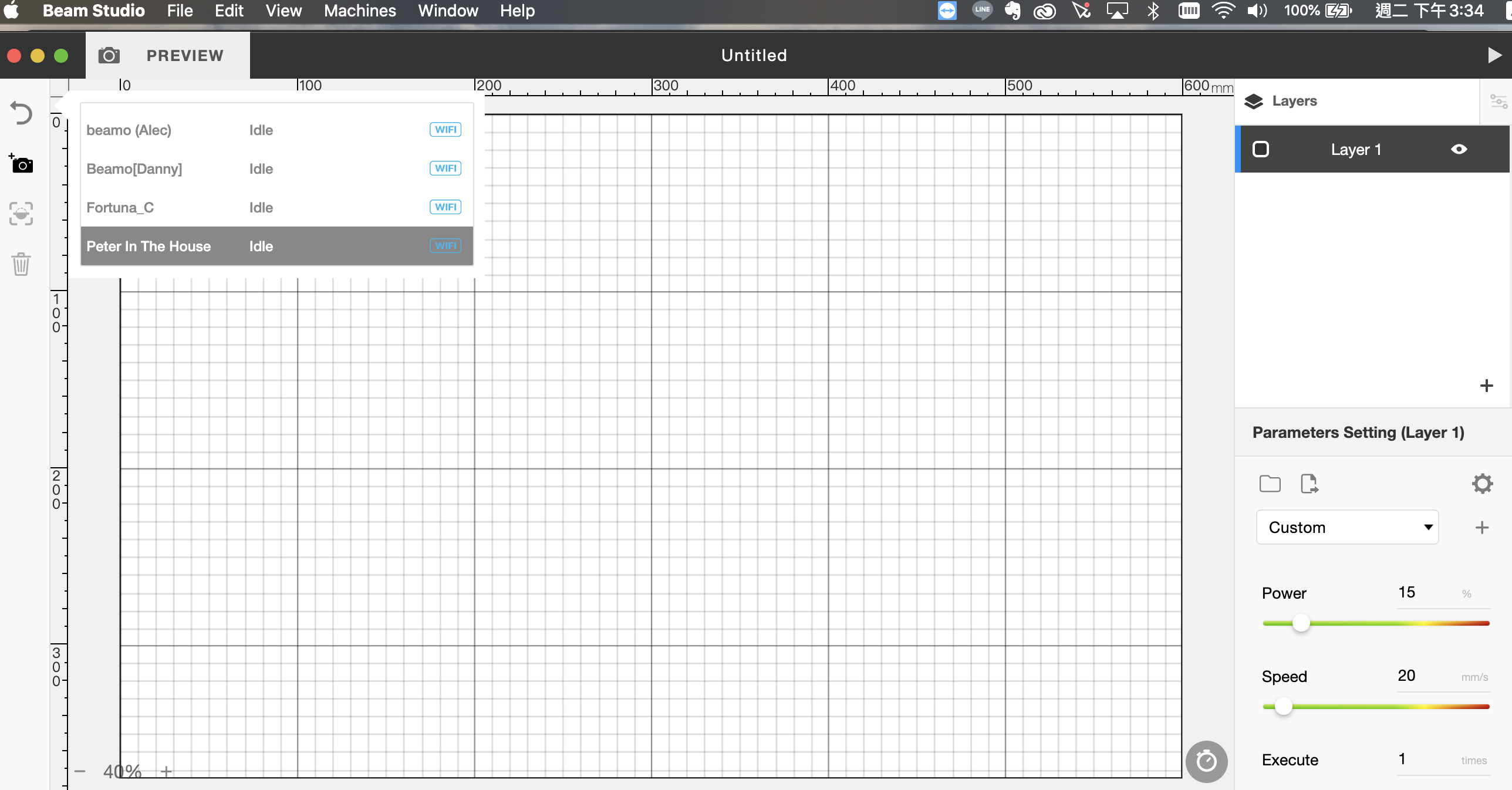

▲ Klicken Sie auf  und wählen Sie Ihre Maschine aus.

Klicken Sie auf「」, um den Vorschaumodus zu beenden.

Klicken Sie auf「」, um das Vorschauergebnis zu löschen.

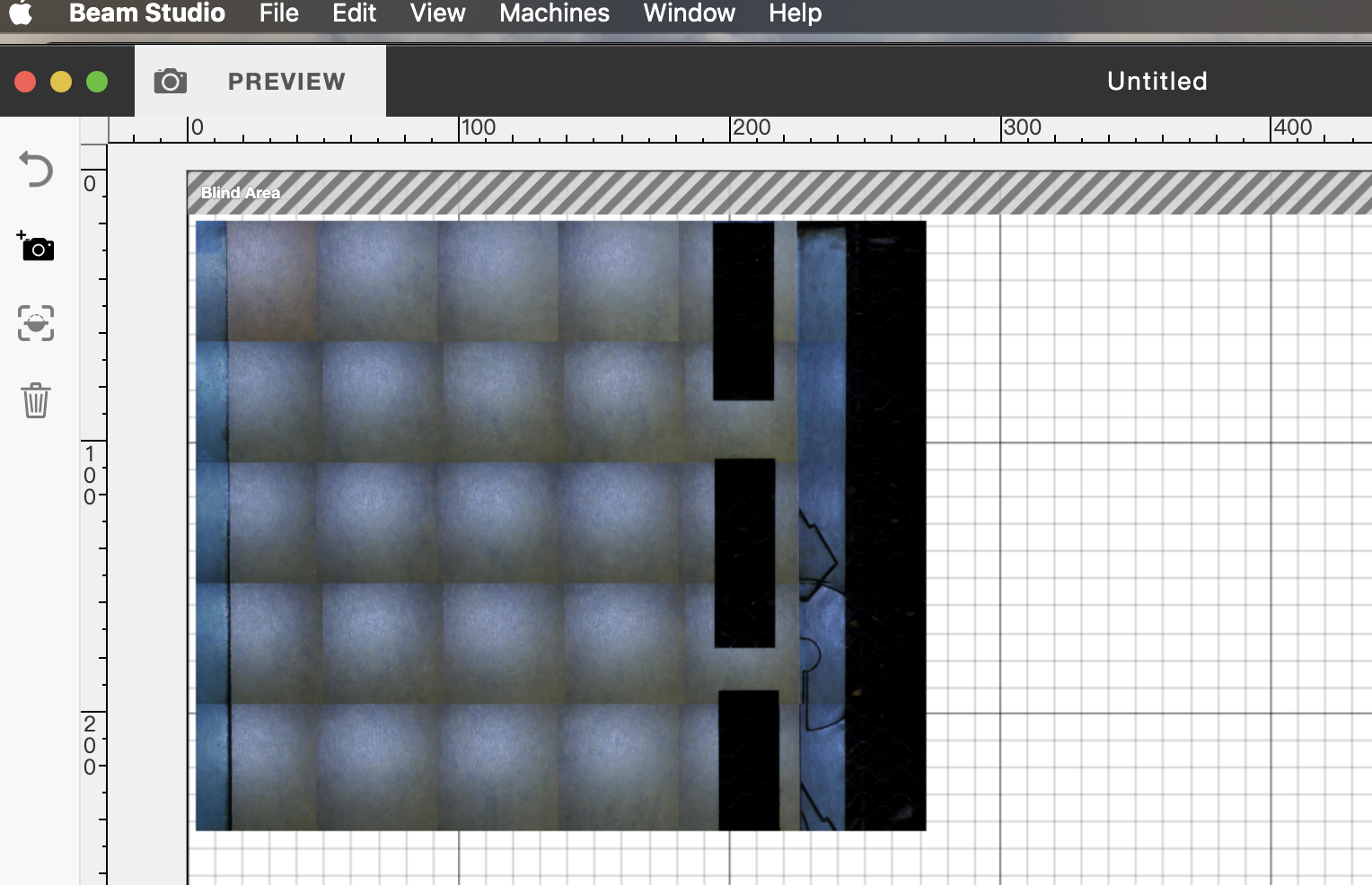

▲ Klicken Sie einmal oder ziehen Sie einen Bereich

Wenn Sie die Maschine im Menü nicht finden können, überprüfen Sie Fehlerbehebung: Verbindungsproblem.

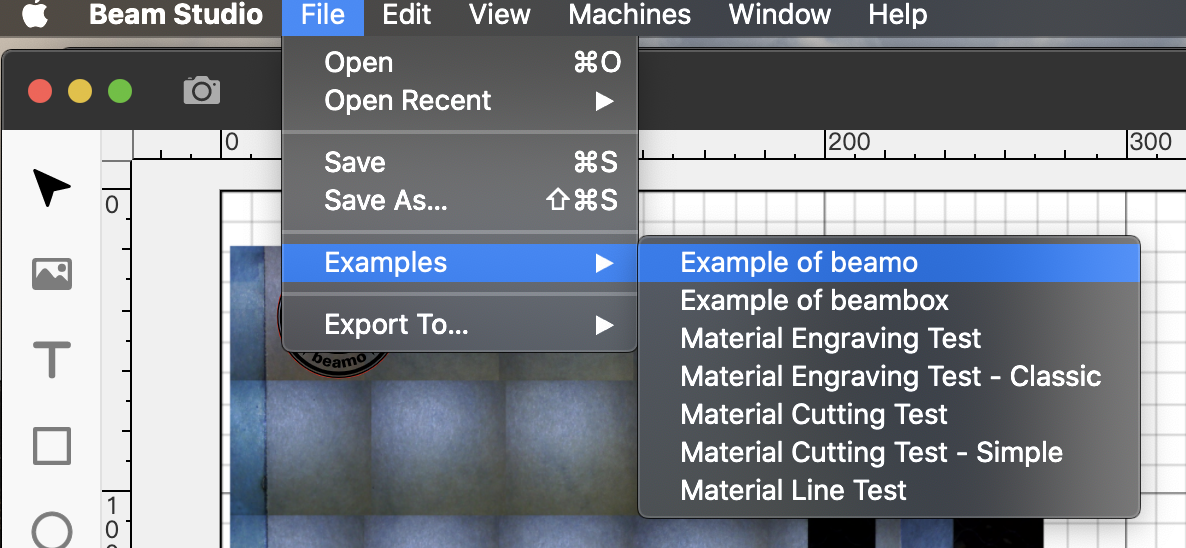

5.3 Importieren Sie die Testdatei. Klicken Sie auf Menü > Datei > Beispiele > Beispiel für beamo oder Beambox.

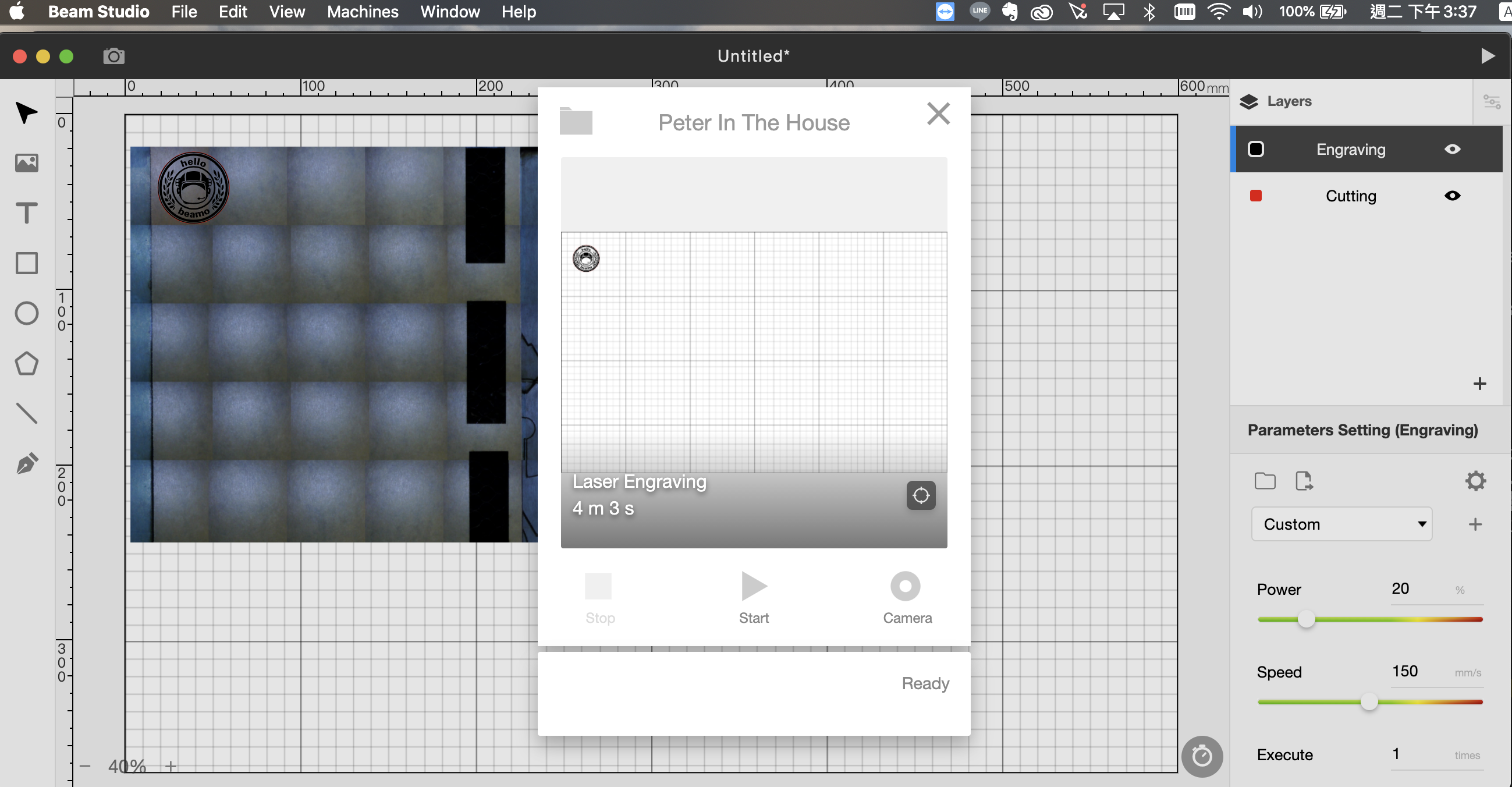

Klicken Sie auf Exportieren, wählen Sie Ihre Maschine aus und klicken Sie auf Start, um die Aufgabe zu starten.

▲ Importieren Sie die Testdatei

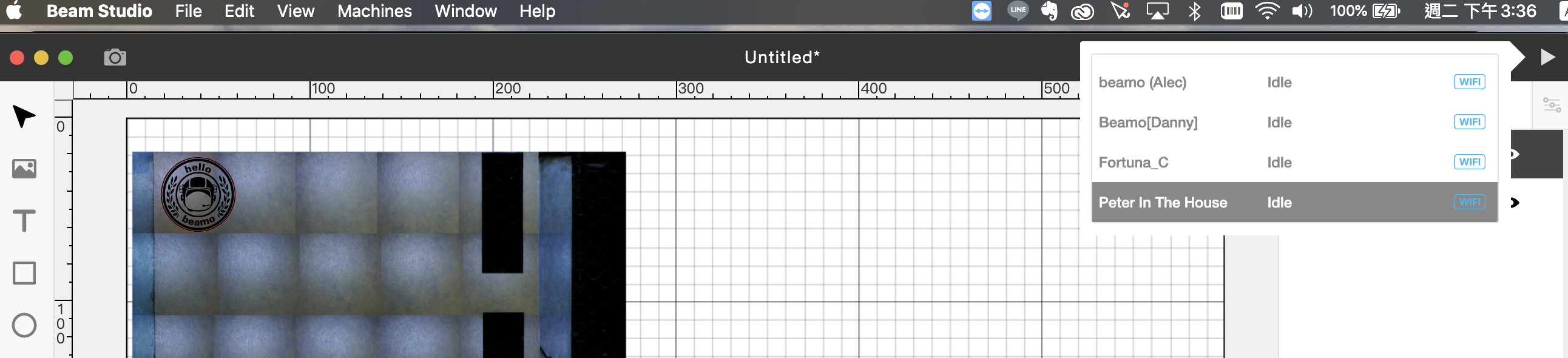

▲ Drücken Sie 「Go」, um Ihre Maschine auszuwählen

▲ Drücken Sie 「Start」, um den Test zu starten

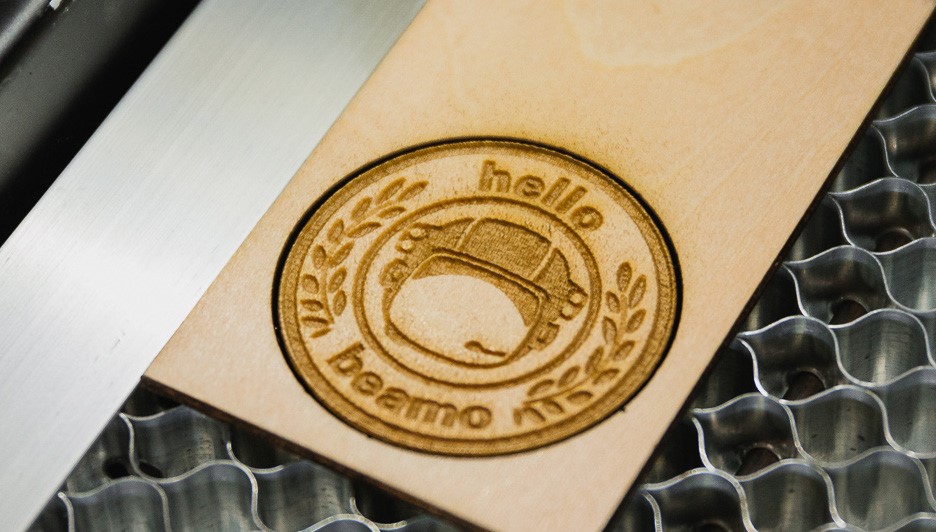

5.4 Gravurergebnis

Wenn das Ergebnis zu hell oder verschwommen ist, überprüfen Sie bitte, ob der Fokus genau richtig ist.

Ienn der Fokus stimmt, aber das Ergebnis schlecht ist, Bitte überprüfen Sie den optischen Pfad erneut. Siehe "5-6 Justierung des optischen Pfads".

Wenn die Position des Ergebnisses von der Kameraansicht abweicht, überprüfen Sie bitte erneut den Fokus oder sehen Sie unter "Problem mit der Kameraausrichtung".
