Beambox - Installationsanleitung für das Rotationsmodul 1.0

1. Installation

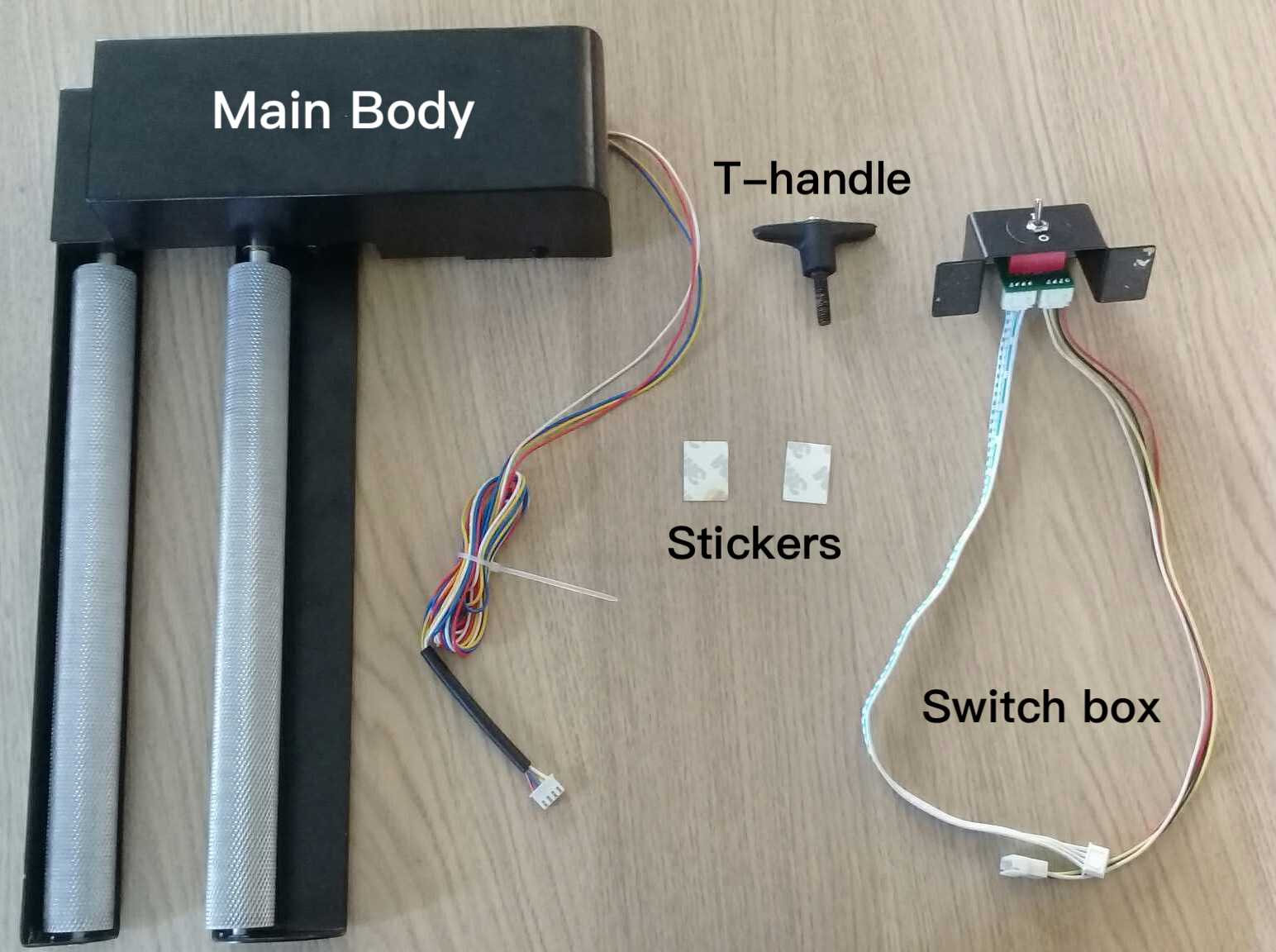

1.1 Das Rotationsmodul besteht aus 4 Teilen:Hauptkörper, T-Griff, Schaltkasten und 2 Aufkleber für den Schaltkasten.

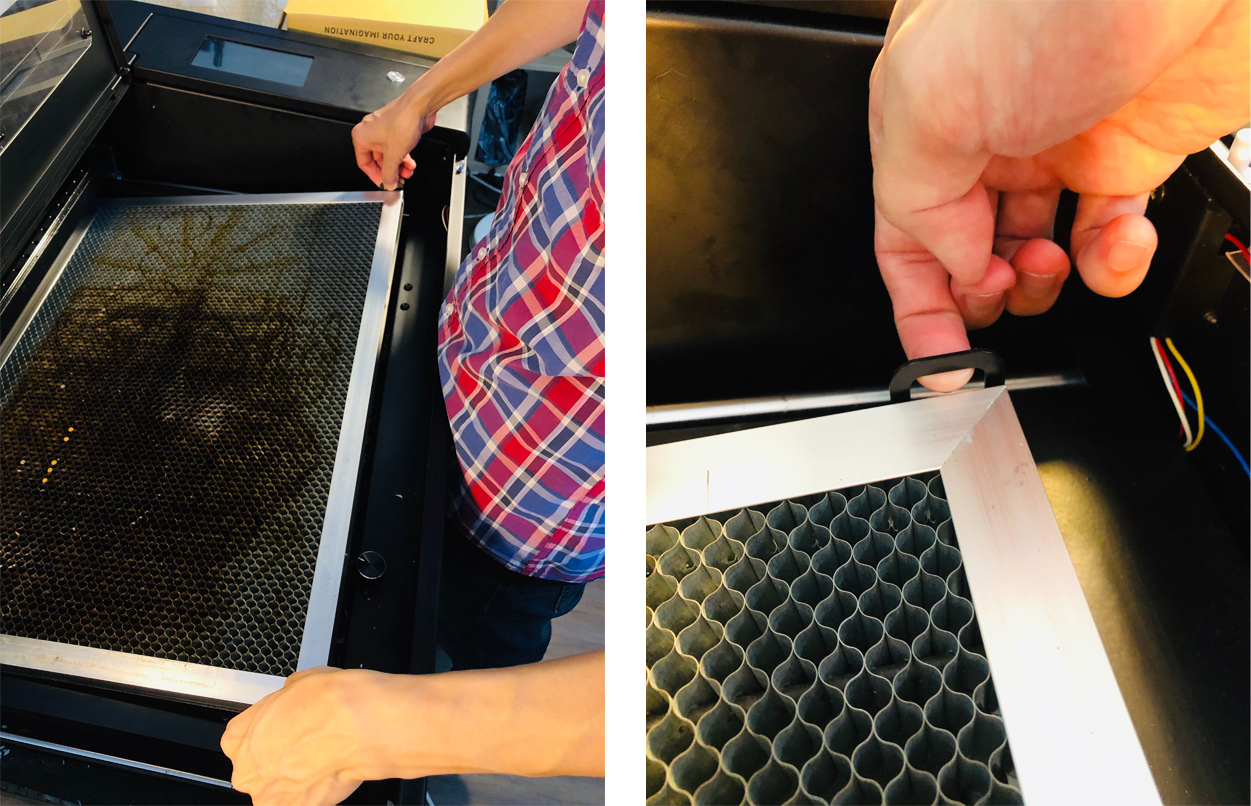

1.2 Entfernen Sie die Wabenplattform, indem Sie sie an den Laschen anheben.

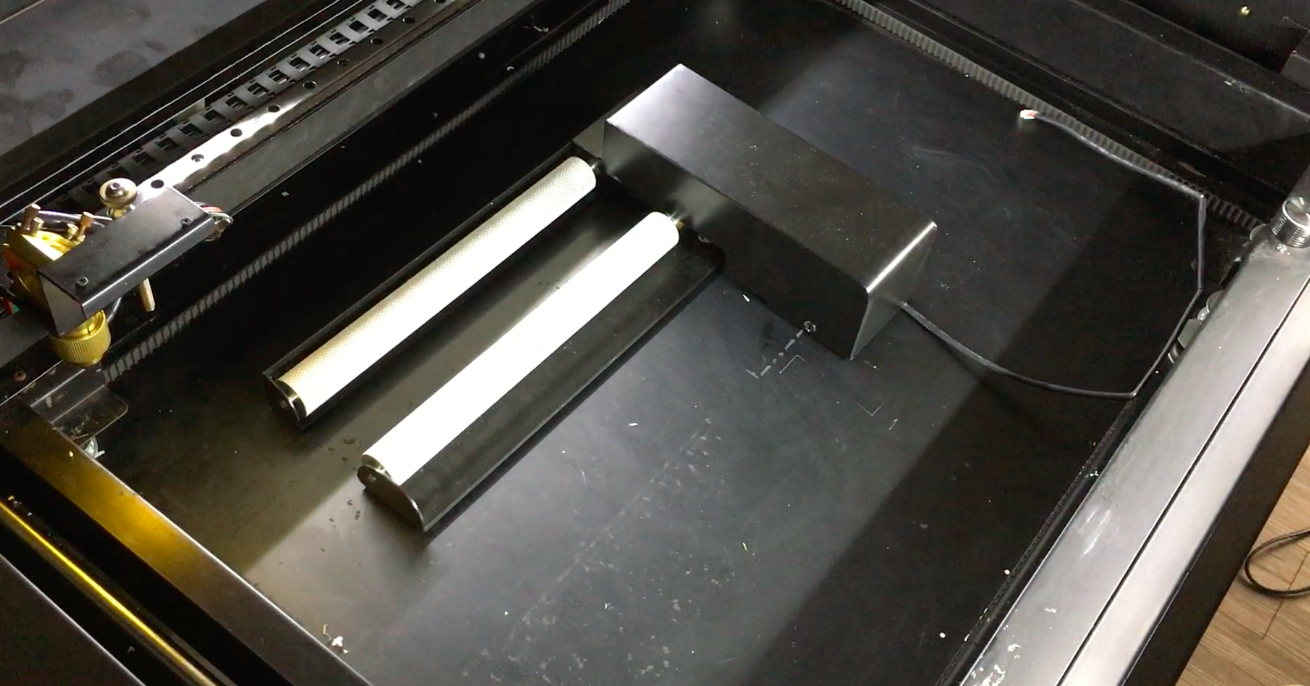

1.3 Platzieren Sie den Hauptkörper in der Maschine. Die schwarzen Teile des Hauptkörpers sollten sich auf der rechten Seite befinden.

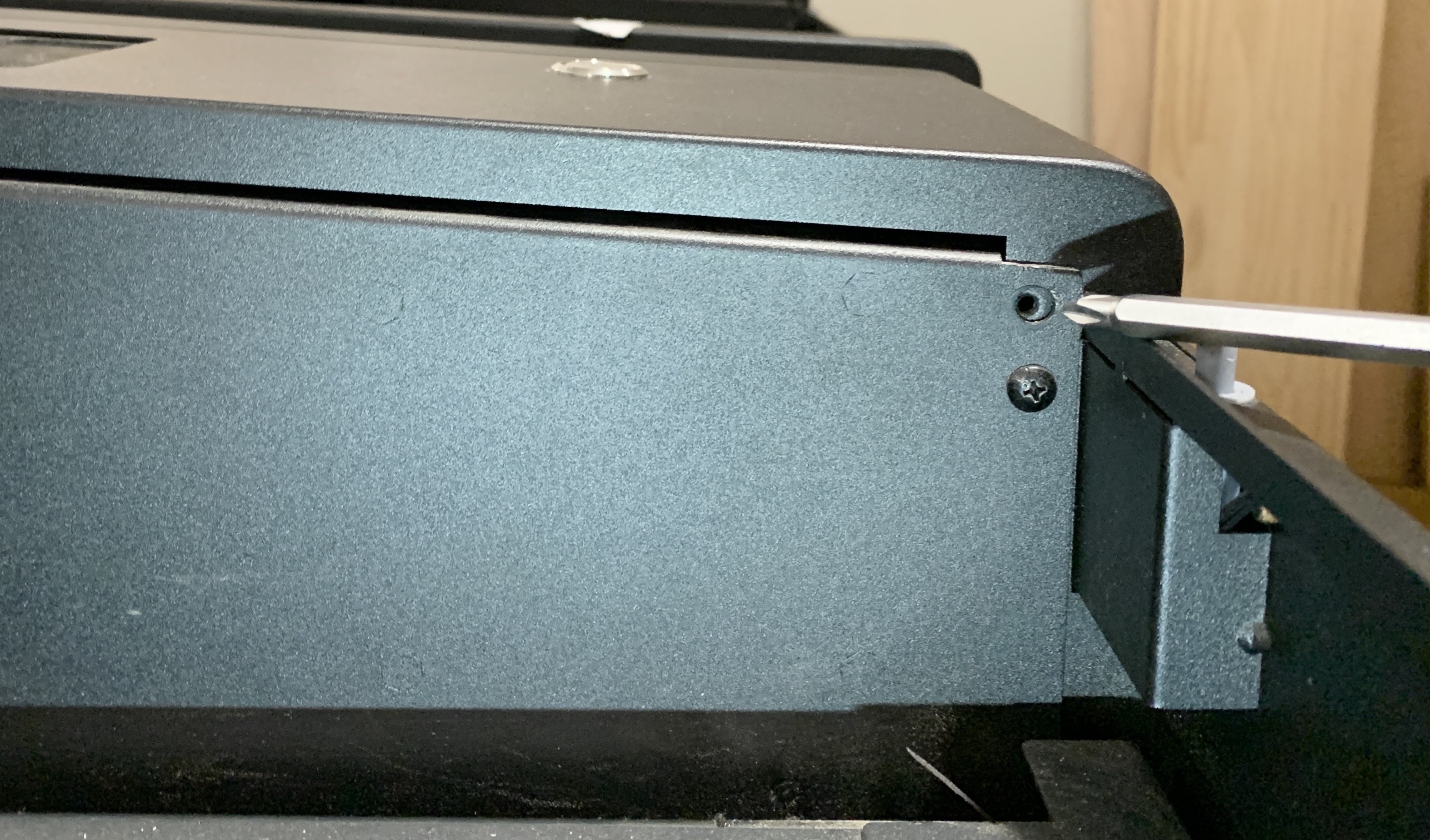

1.4 Entfernen Sie die erste Schraube auf der linken Seite der rechten Abdeckung und öffnen Sie diese.

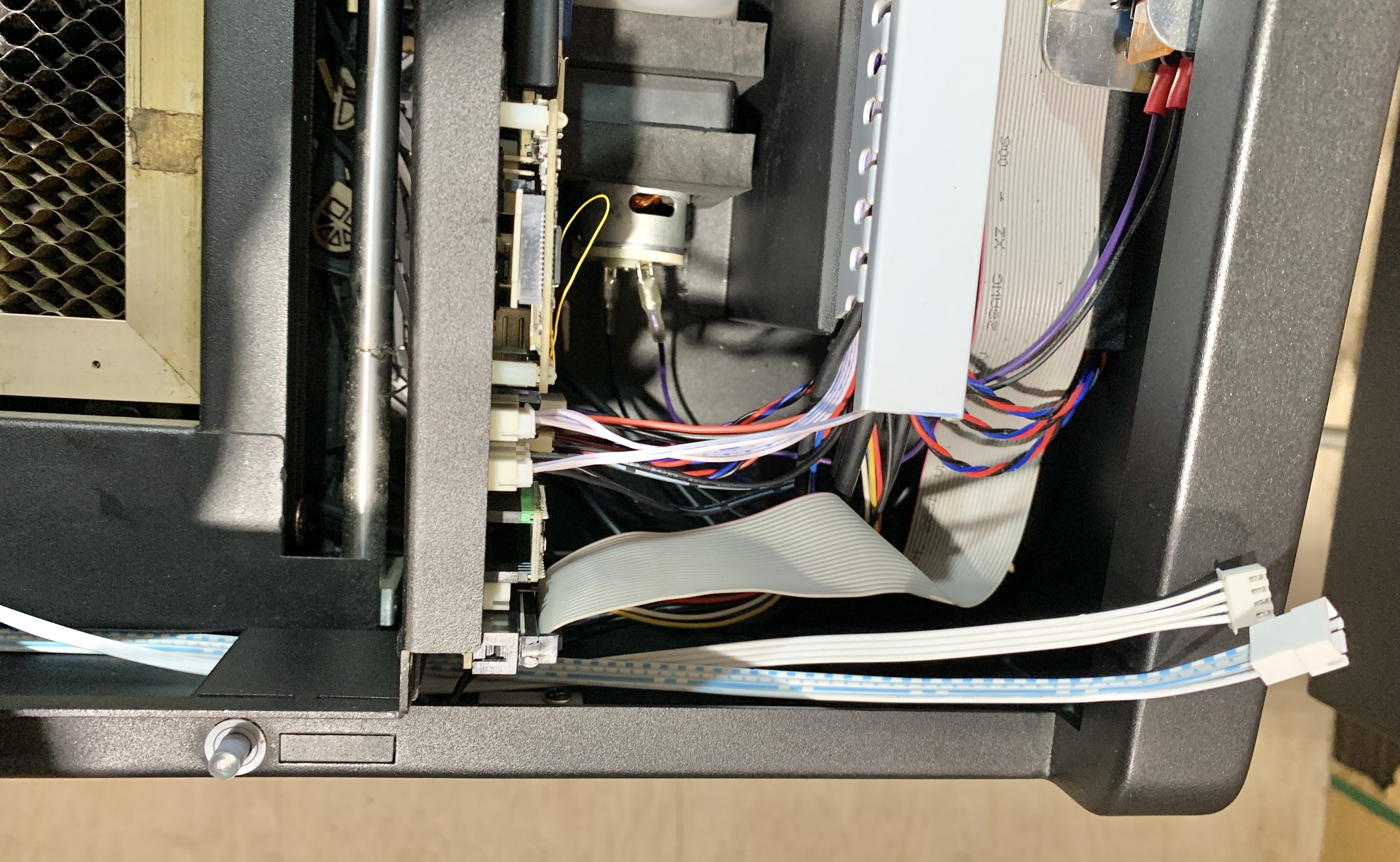

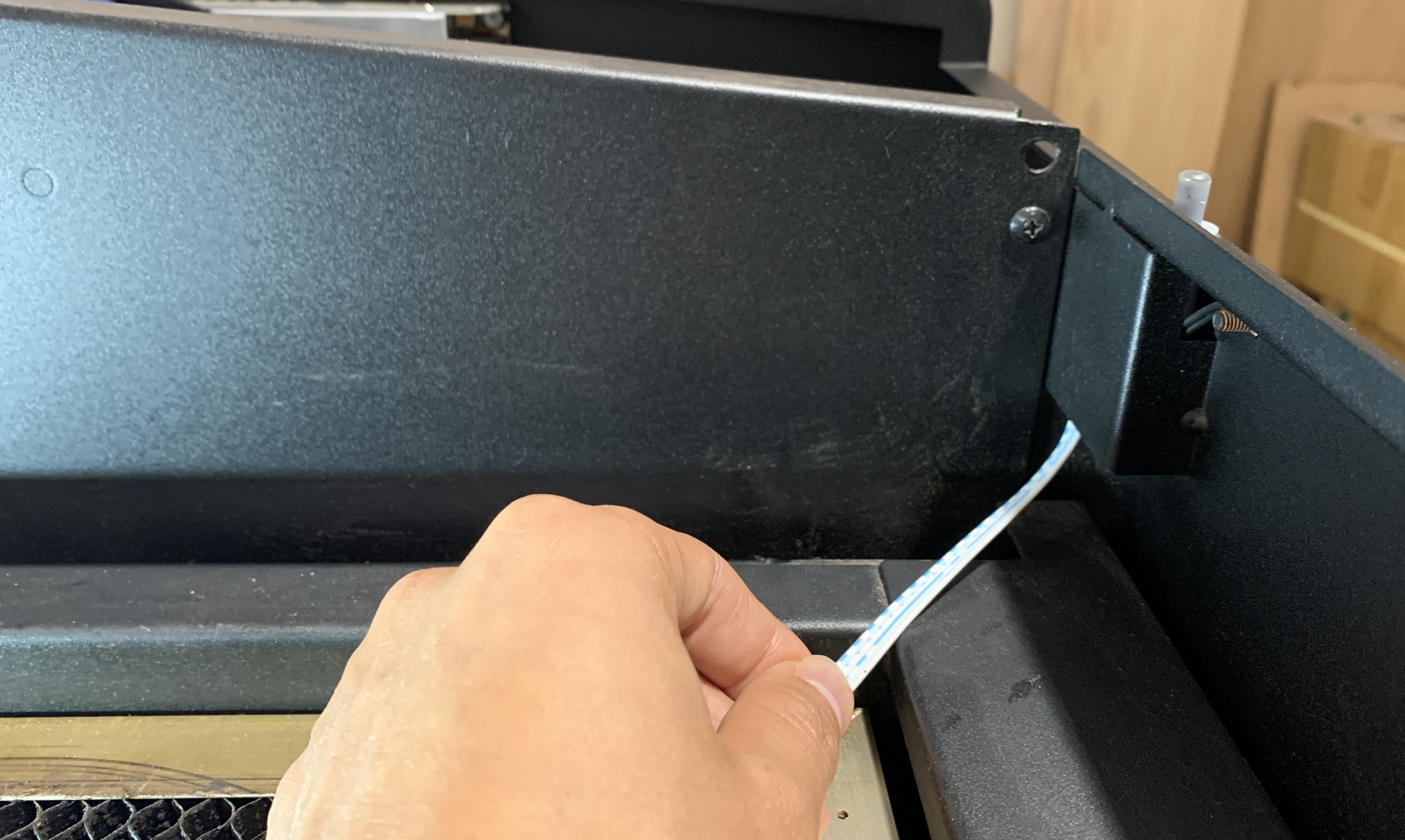

1.5 Führen Sie beide Kabel des Schaltkastens durch die Öffnung an der Oberseite der Trennwand.

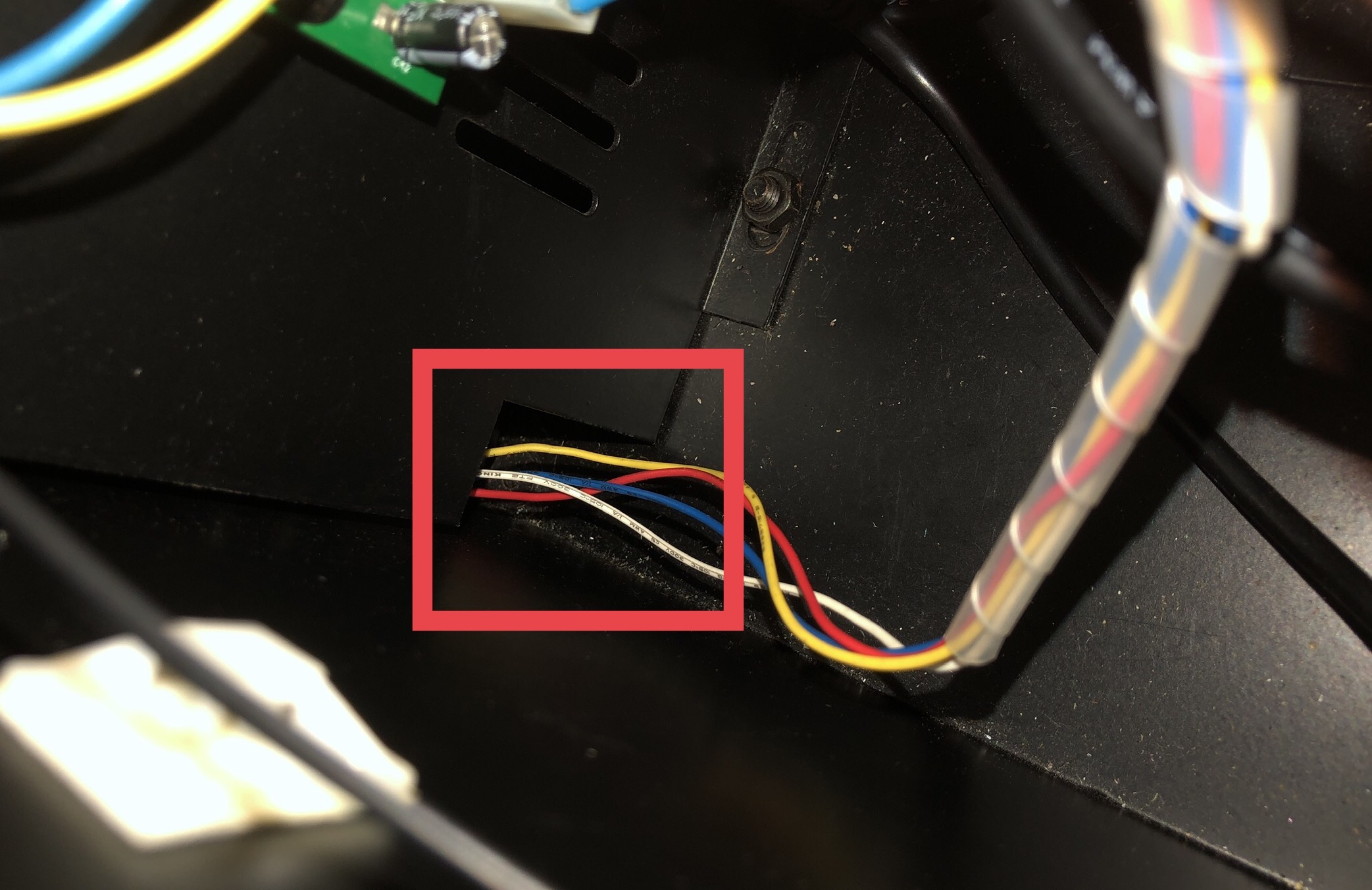

*Bei einigen älteren Maschinenversionen müssen Siebeide Kabel des Schaltkastens durch die Öffnung an der Unterseite führen.

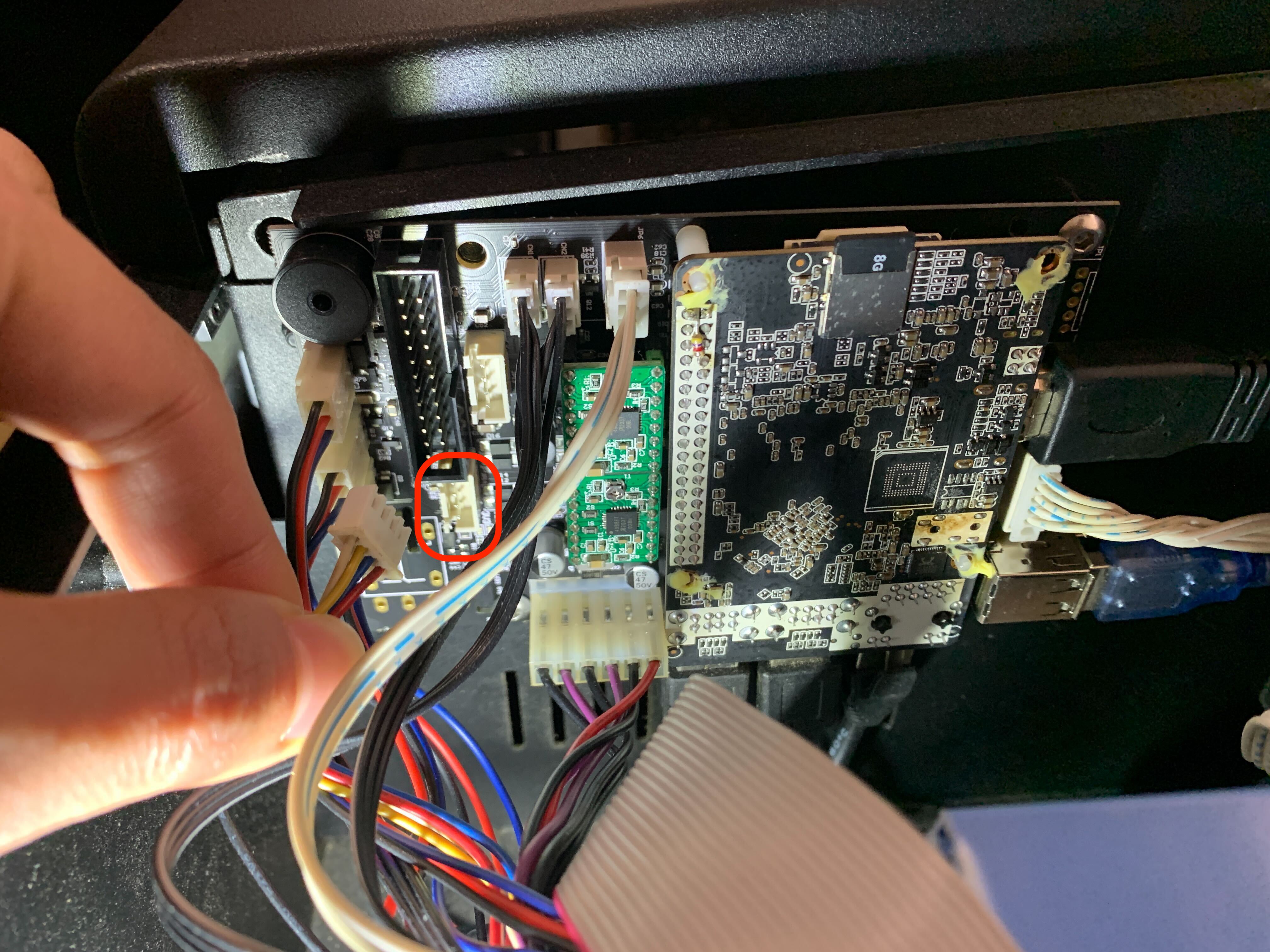

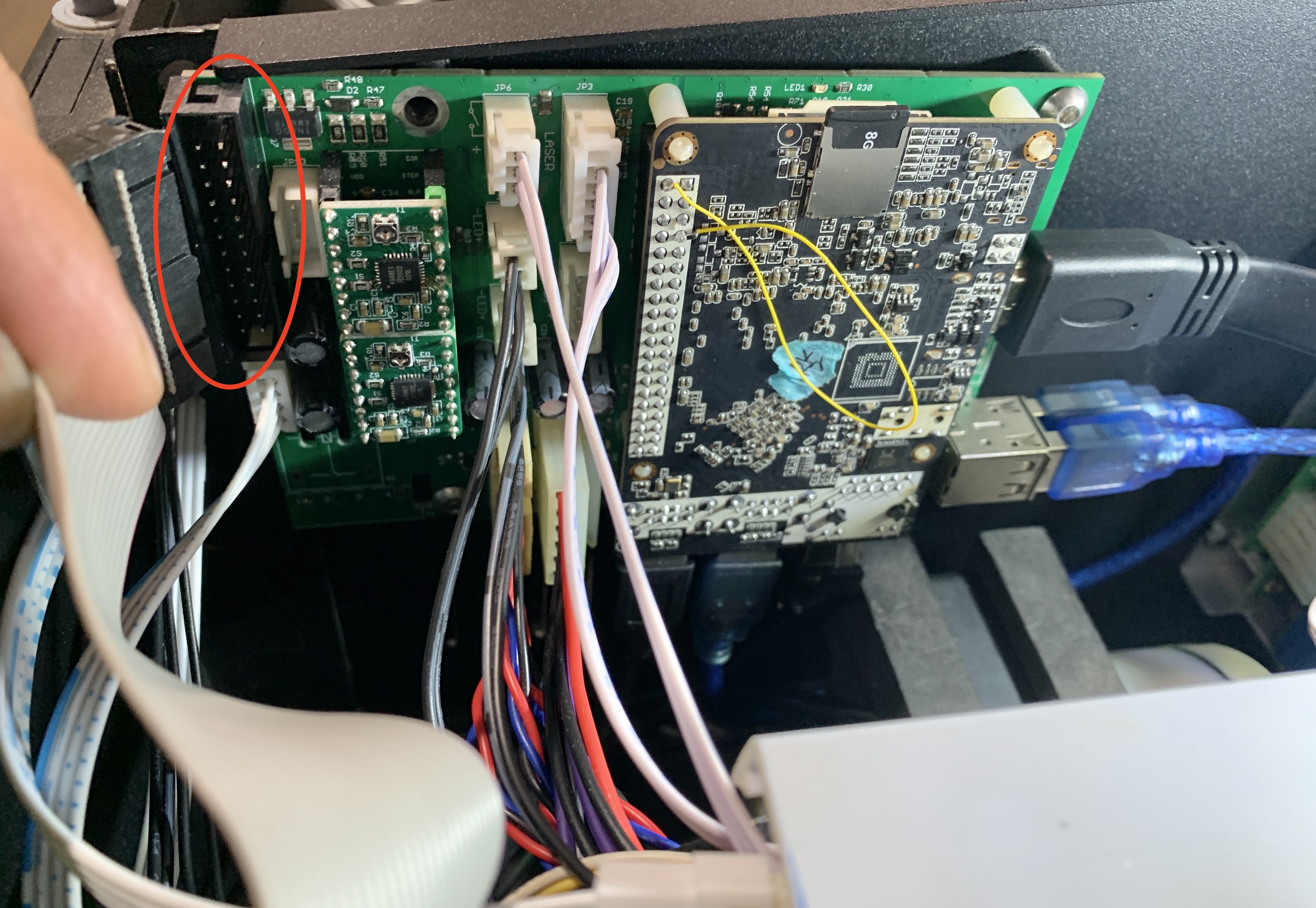

1.6 Trennen Sie das Plotter-Board- und das Y-Motor-Kabel im markierten Bereich vom Mainboard.

*Bitte beachten Sie die Mainboard-Version in der Abbildung unten, wenn die Seriennummer der Maschine nach FBB1CT2220001 / FBB1PT2220001 liegt.

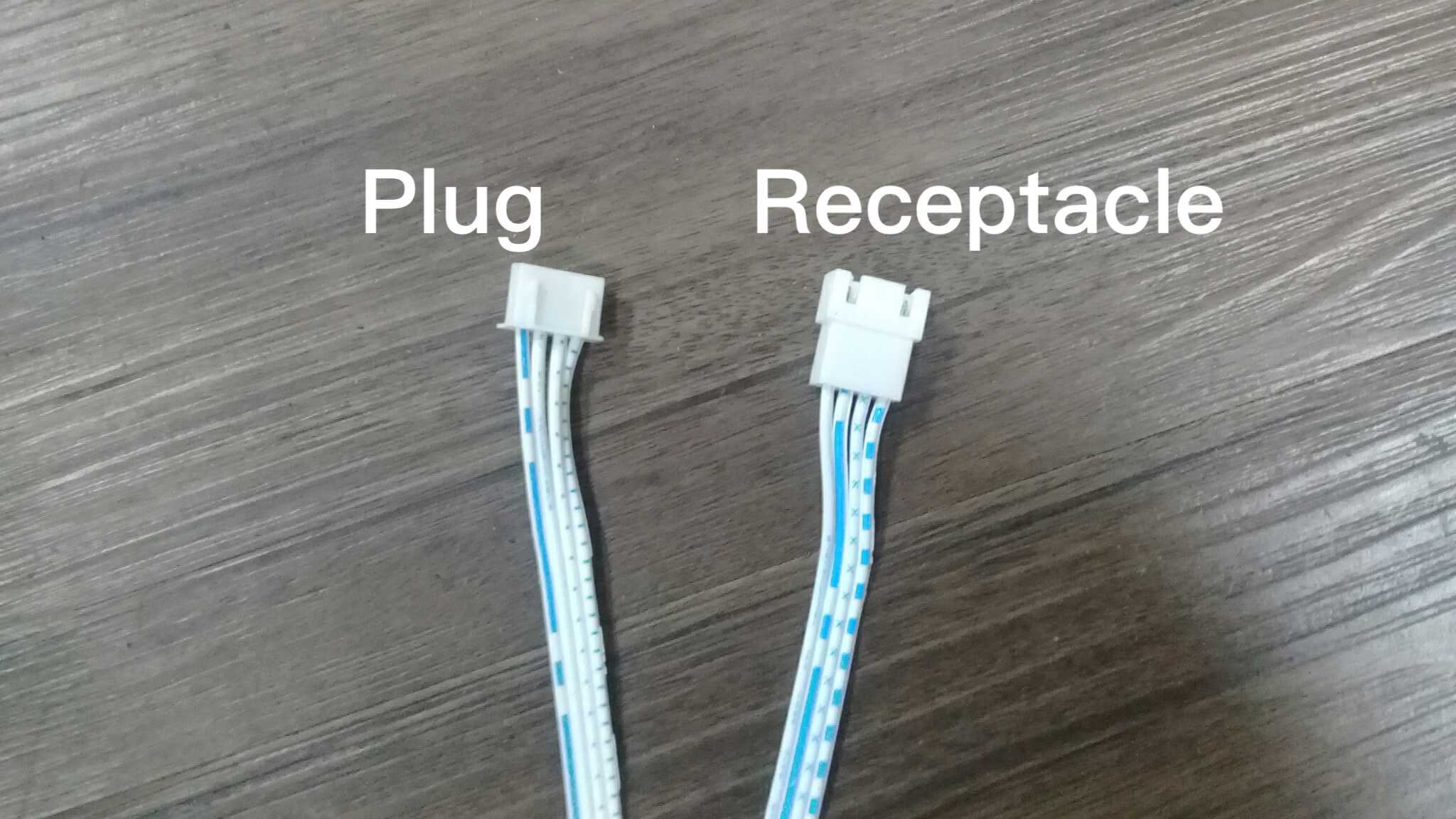

1.7 Im Schaltkasten befinden sich 2 Kabel. Eines ist ein Stecker und das andere eine Buchse.Anschlussbuchse.

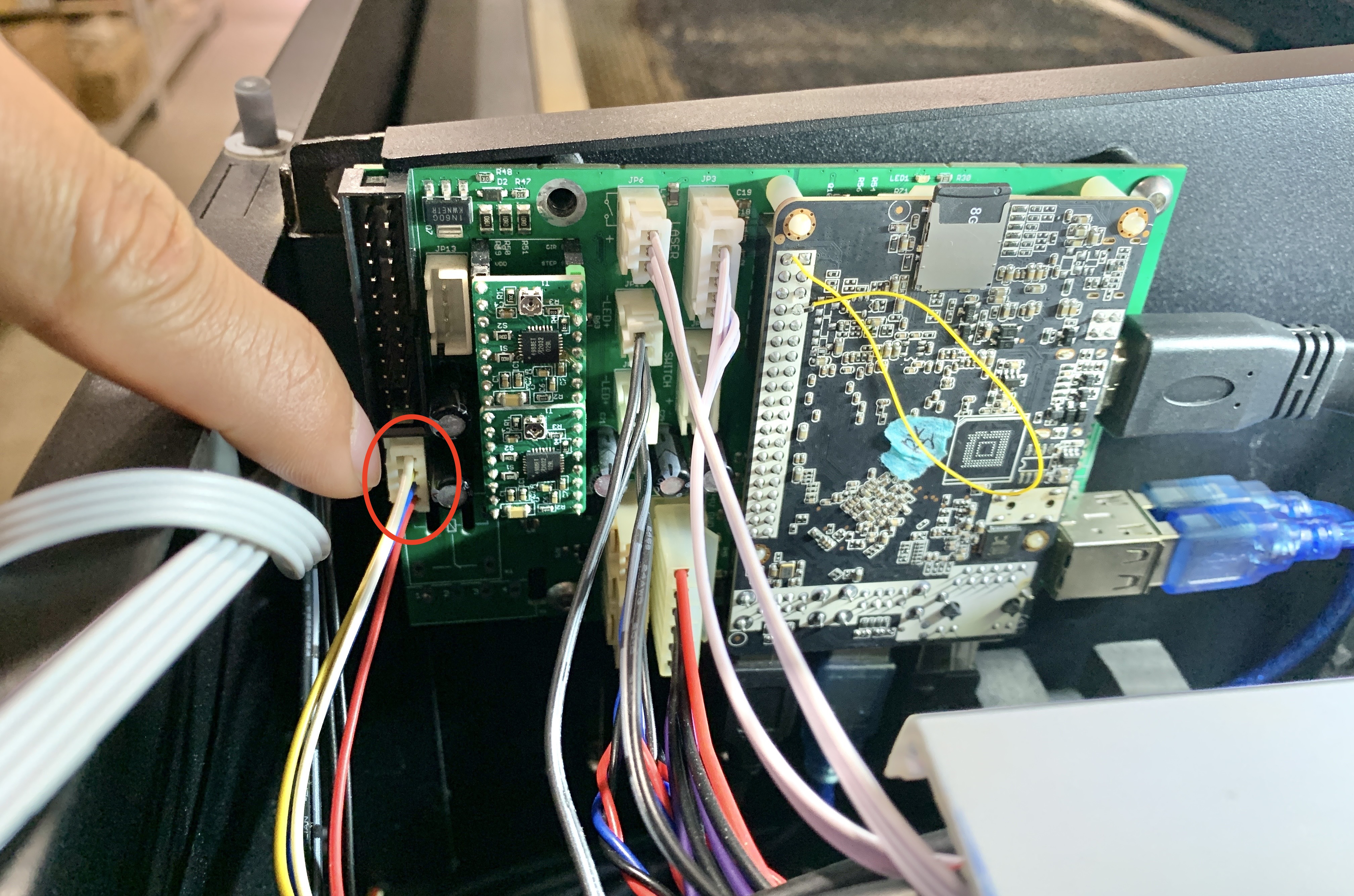

1.8 Bitte stecken Sie das Steckerkabel des Schaltkastens in den Y-Achsen-Motoranschluss auf dem Mainboard.

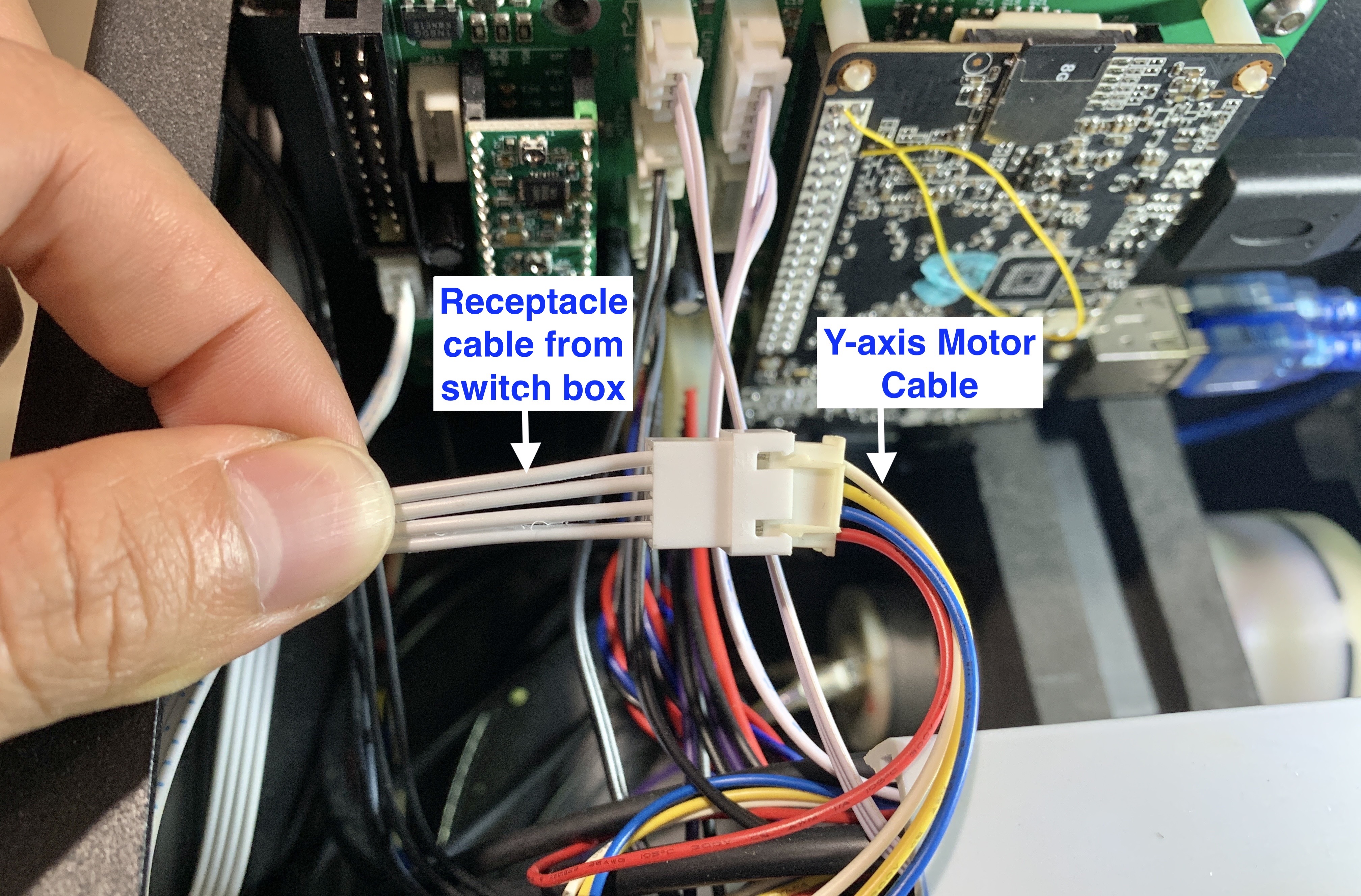

1.9 Verbinden Sie das Y-Motor-Kabel, das Sie vom Mainboard abgezogen haben, mit dem Buchsenkabel des Schaltkastens.

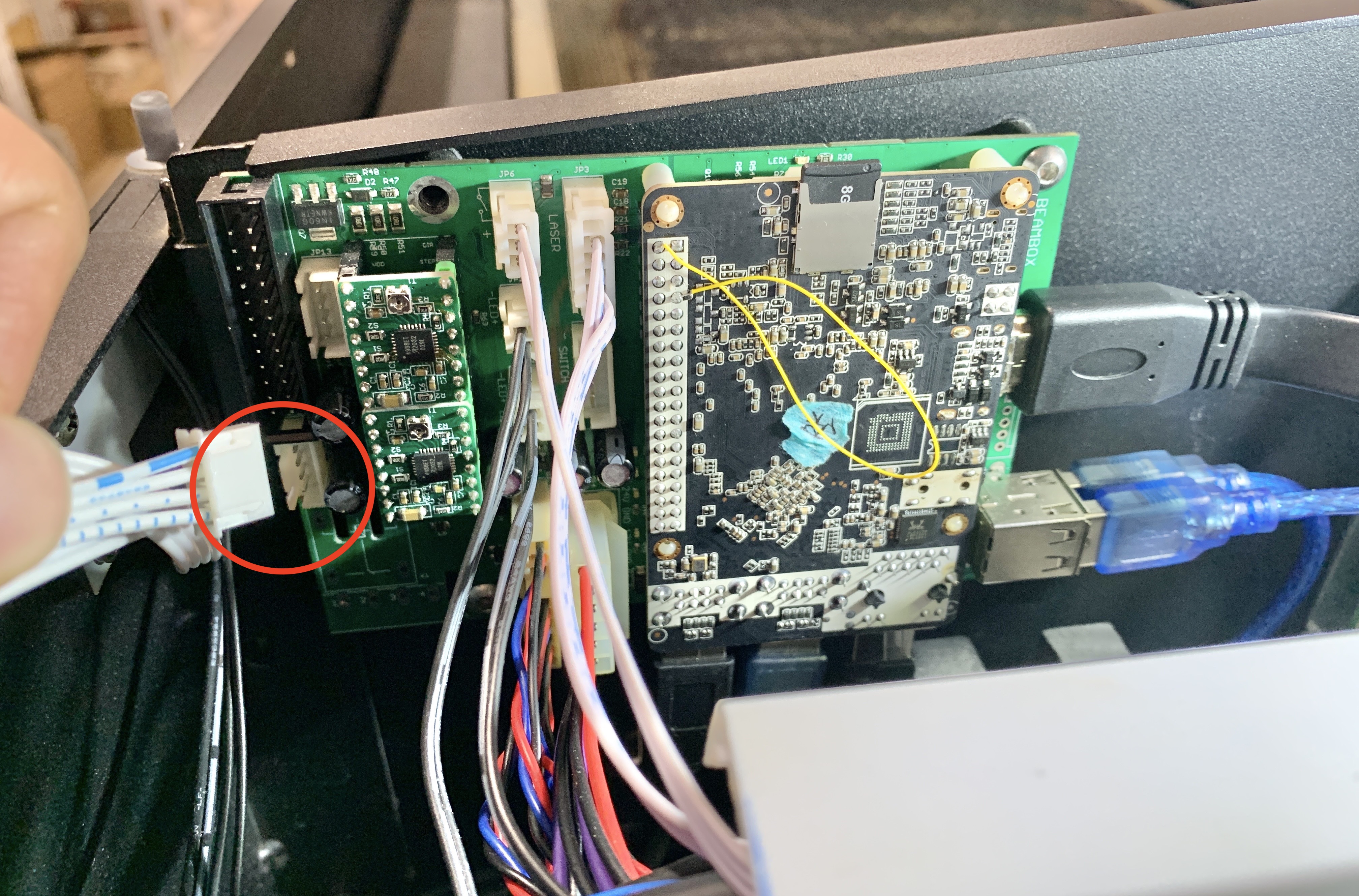

1.10Schließen Sie das Plotter-Board-Kabel an.

*Überprüfen Sie nochmals sorgfältig, ob alle Kabel korrekt angeschlossen sind.

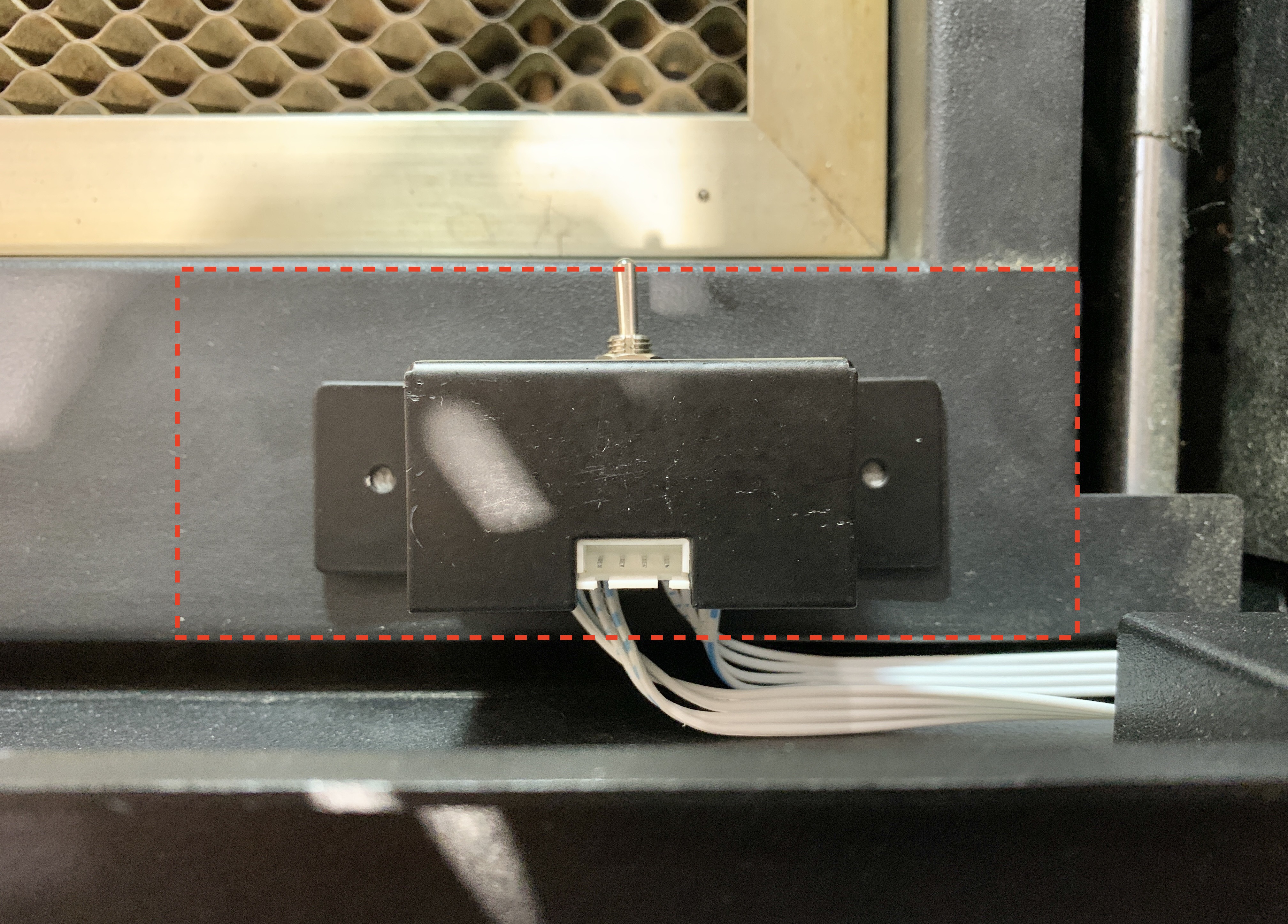

1.11 Bringen Sie die Aufkleber am Schaltkasten an und befestigen Sie ihn an der rechten unteren Seite der Kammer.

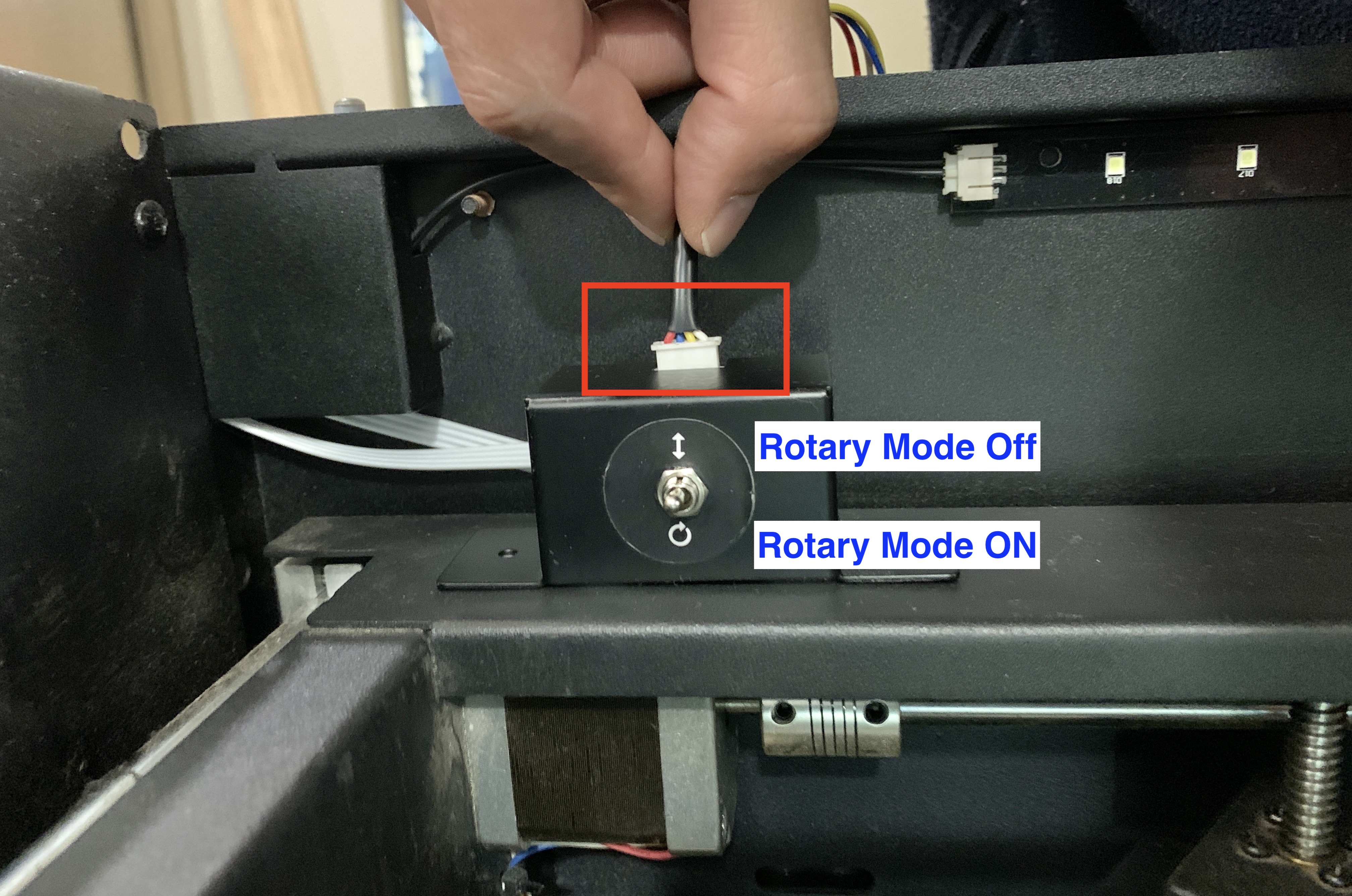

1.12 Stecken Sie das schwarze Kabel des Hauptkörpers in den Schaltkasten. Bitte lassen Sie den Schalter in der Aus-Position (↕), bis Sie aufgefordert werden, ihn einzuschalten.

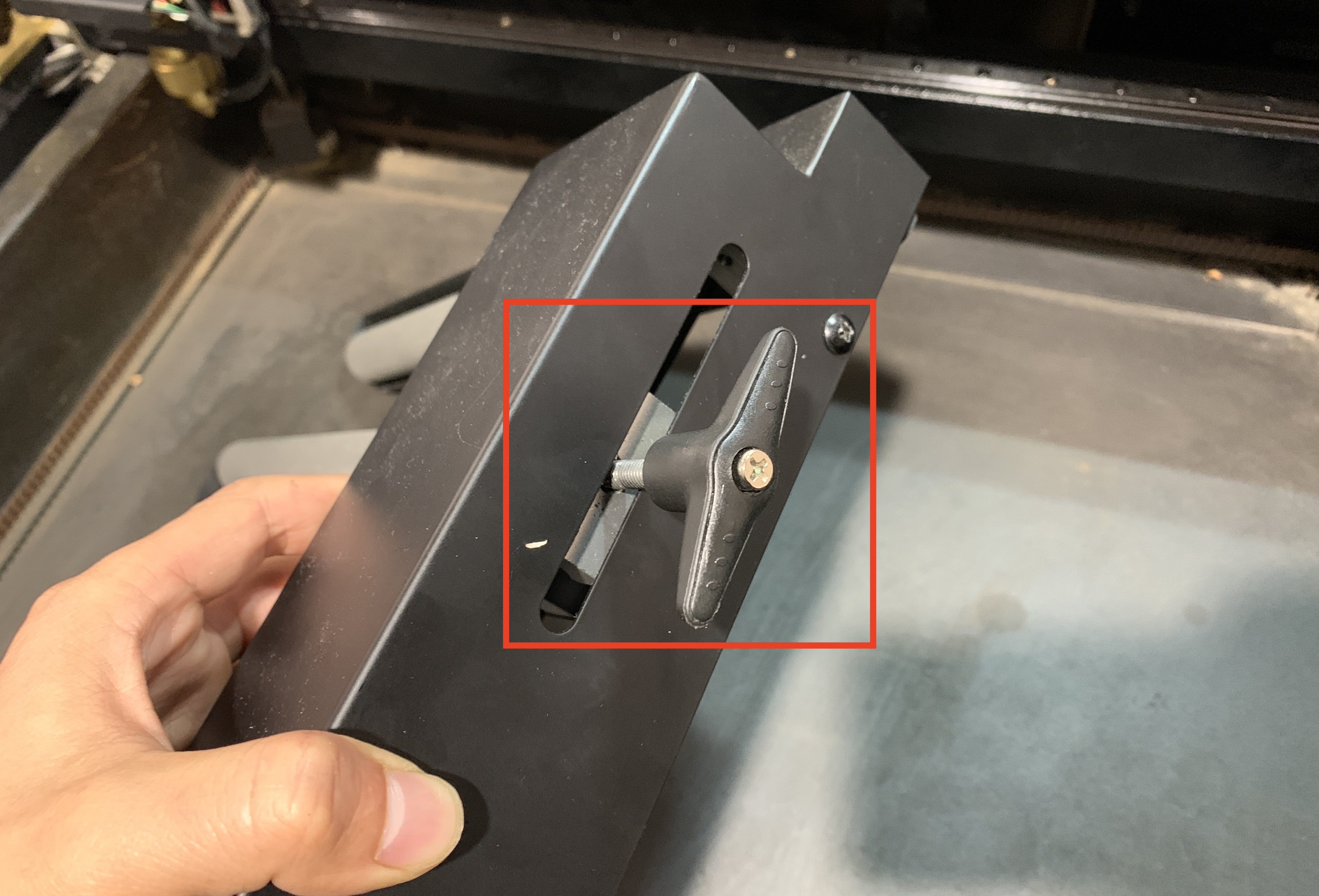

1.13 Montieren Sie den T-Griff an der rechten Seite des Hauptkörpers.

 1.14 Stellen Sie sicher, dass der Drehfunktionsschalter ausgeschaltet ist. Ein vorzeitiges Einschalten kann zu irreführenden Fehlercodes führen.

2. Einrichtung

2.1  Aktualisieren Sie die Firmware auf die neueste Version. Hier finden Sie die Anleitung für das Firmware-Update.

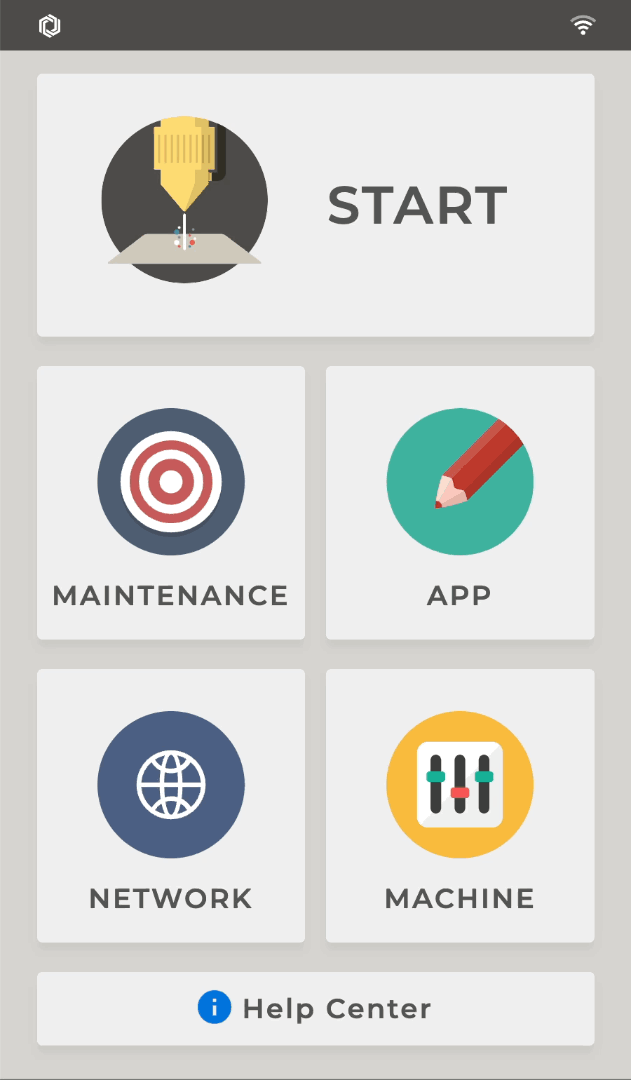

2.2 Nehmen Sie die Rotationseinstellungen am Bedienfeld des Geräts vor: MASCHINE > Hardwareeinstellungen > Rotationseinstellung > Rotary 1.0 > OK.

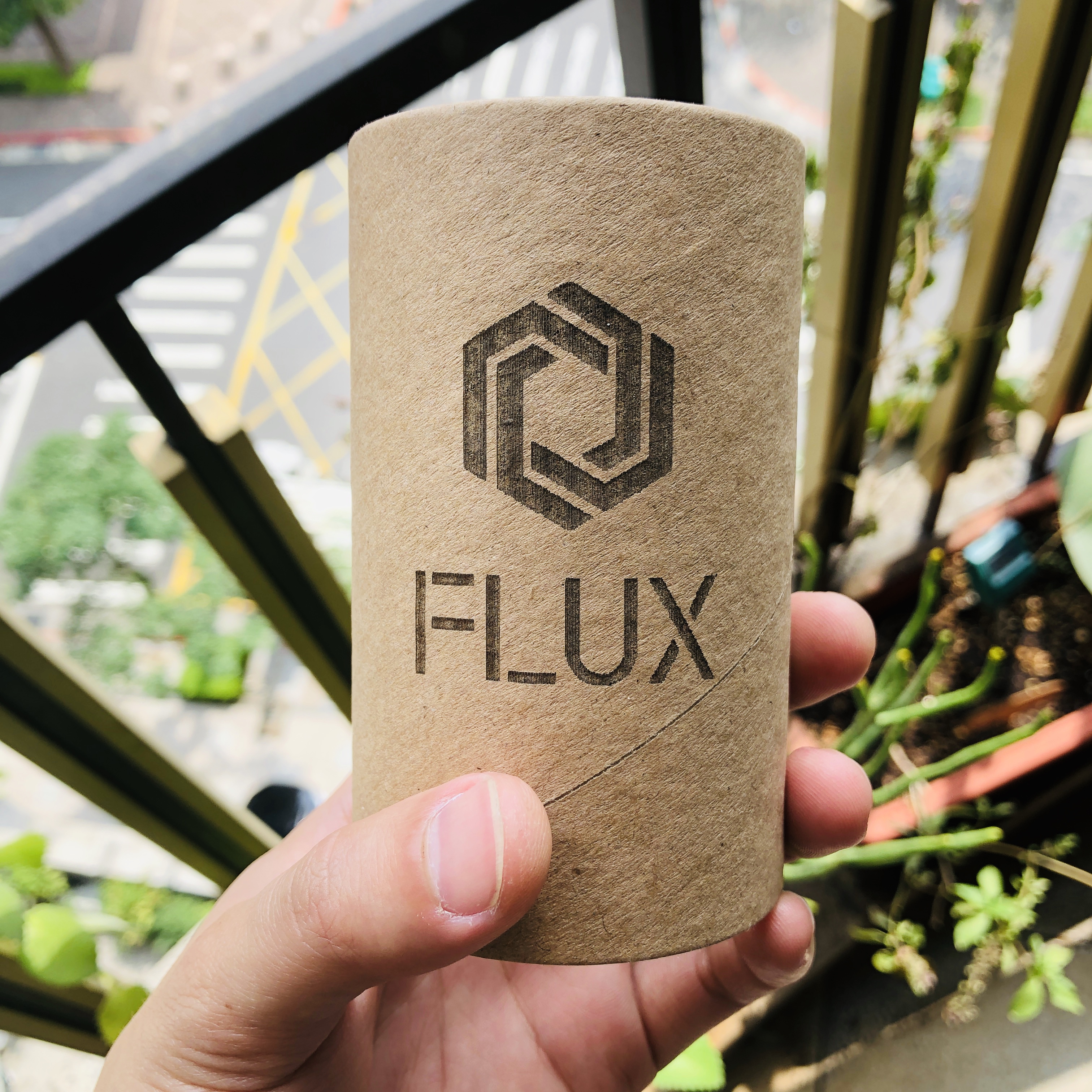

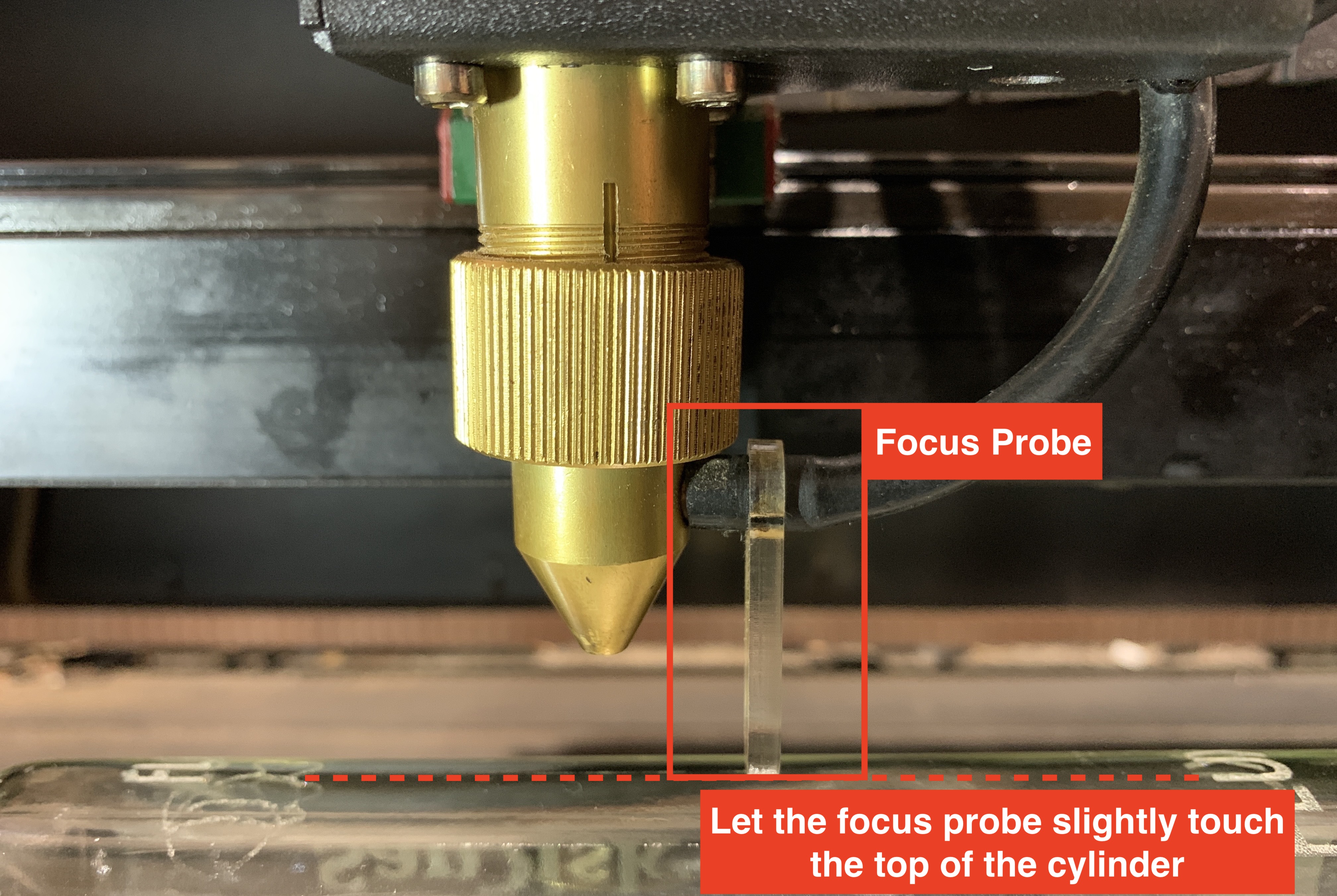

2.3 Platzieren Sie Ihren Zylinder zwischen den zwei Rollen. Justieren Sie den Abstand zwischen den Rollen so, dass die Oberseite des Zylinders die Fokussiersonde berührt. Fixieren Sie den Abstand durch Festziehen des T-Griffs.

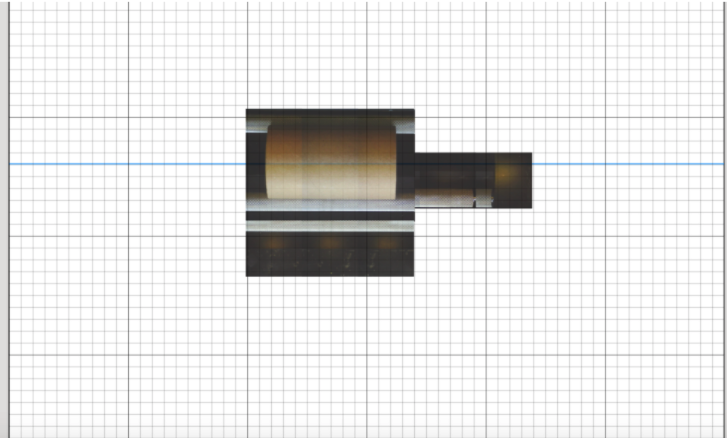

 2.4 Nutzen Sie die Kameravorschau und ziehen Sie die blaue Linie zur Mitte des Objekts. Bitte lassen Sie den Bringen Sie den Schalter in die Position mit den Doppelpfeilen (↕), wenn Sie die Kameravorschau verwenden.

2.5 Da nicht alle Teile des Zylinders in der Fokusebene liegen, werden Sie in der Vorschau einen Abfall des Ergebnisses sehen. Klicken Sie erneut auf den Kamerazeiger an der Oberseite des Objekts.

2.6 Nach dem Klicken auf Start, erscheint eine Aufforderung, das Rotationsmodul einzuschalten (↻).

2.7 Schließen Sie die Abdeckung und klicken Sie auf START, um den Vorgang fortzusetzen.
