LightBurn Bridge Kabel - Beambox(Pro)

 Haftungsausschluss

Um LightBurn zur Steuerung von Beambox(Pro) zu verwenden, sollten Sie die offizielle Version der LightBurn-Software herunterladen. Da LightBurn eine Drittsoftware ist, kann FLUX nicht für Verluste haftbar gemacht werden, die durch deren Betrieb entstehen.

Die Firmware von Beambox(Pro) wurde umfangreichen Tests unterzogen, dennoch ist es möglich, dass einige Funktionen der LightBurn-Software nicht mit dem Gerät kompatibel sind. Sollten Fehler aufgrund von Inkompatibilität auftreten, folgen Sie bitte den Anweisungen im unten stehenden Link, um das Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]

Vor der Inbetriebnahme

1. Bitte aktualisieren Sie die Firmware auf Version 4.2.1 oder höher.

- Wählen Sie "MASCHINE → Auf die neueste Firmware aktualisieren" auf dem Bedienfeld von Beambox(Pro).
- Sie können die Firmware auch über Beam Studio aktualisieren
Laden Sie die Firmware von der offiziellen Website herunter. Klicken Sie dann auf "Maschine → Firmware aktualisieren" Aktualisieren Sie anschließend die Gerätefirmware auf die ausgewählte Version, indem Sie die Firmware-Datei auf Ihrem Computer auswählen.

2. Laden Sie diese Konfigurationsdatei herunter: Beambox Pro_Voreinstellung or Beambox-Voreinstellung (Herunterladen nach Gerätemodell.)

Hinweis: Die von uns bereitgestellte Konfigurationsdatei enthält den G-Code und dieBaudrate-Einstellungen. Wenn Sie die Konfigurationsdatei nicht verwenden, konfigurieren Sie diese bitte separat in den "Geräteeinstellungen"

(Weitere Informationen finden Sie in diesem Artikel )

LightBurn-Einstellungen

Um LightBurn herunterzuladen, klicken Sie hier.

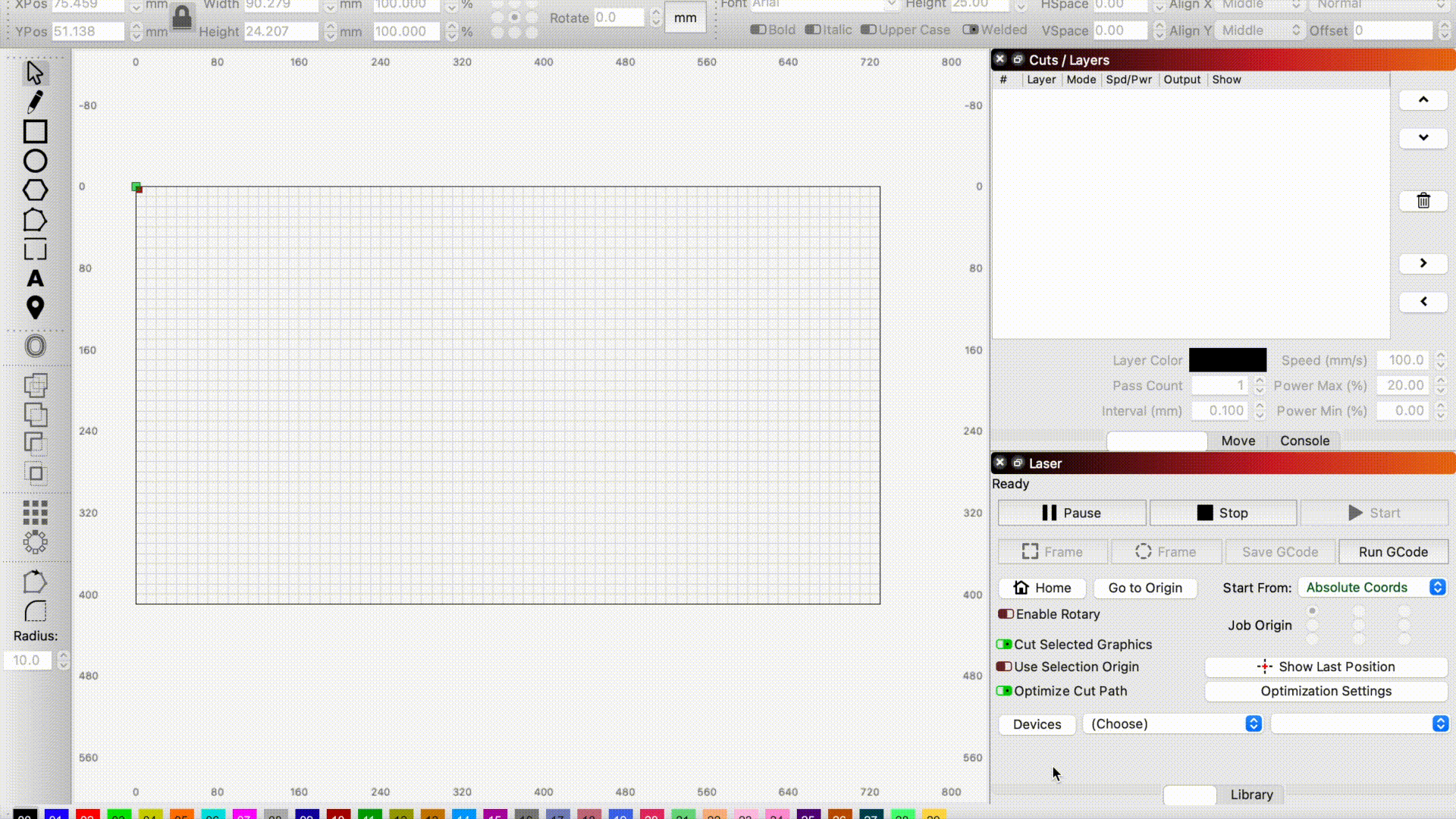

1. Öffnen Sie LightBurn und klicken Sie auf der Registerkarte "Geräte" auf Laser .

2. Klicken Sie auf Importieren um die Datei Beambox pro_Preset or Beambox-Voreinstellung (Herunterladen nach Gerätemodell.) zu importieren, die Sie heruntergeladen haben.

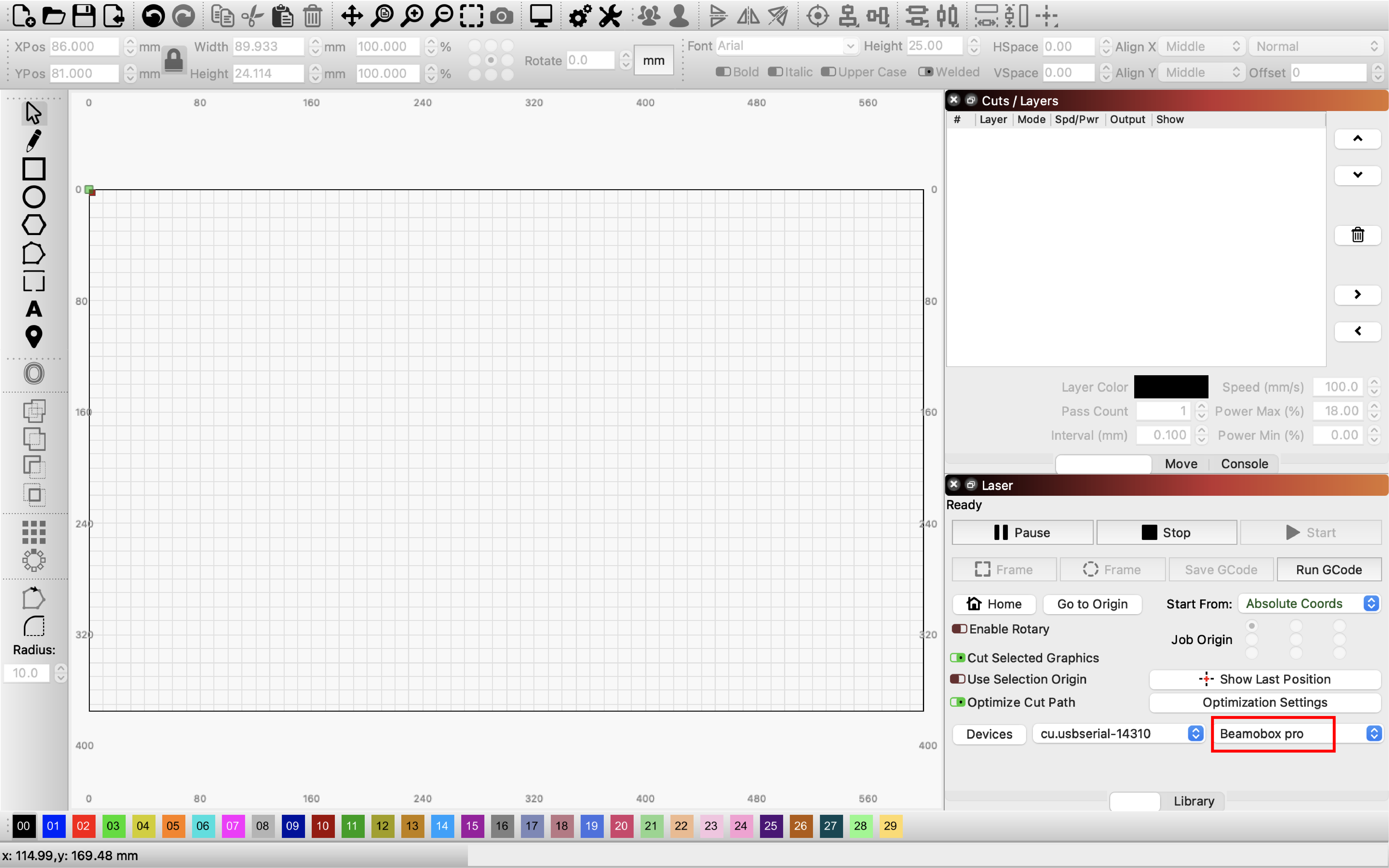

3. Die folgenden Geräteinformationen werden angezeigt, sobald die Datei erfolgreich importiert wurde.

Verbinden Sie Ihren Computer über das LightBurn Bridge-Kabel mit dem Gerät

1. Stecken Sie das LightBurn-Kabel in den USB-Anschluss an der Seite des Geräts.

（Das USB-Symbol erscheint in der oberen rechten Ecke des Gerätedisplays, um anzuzeigen, dass eine erfolgreiche Verbindung hergestellt wurde.)

2. Stecken Sie das andere Ende des LightBurn Bridge-Kabels in den Computer.

3. Wählen Sie den korrekten USB-Port-Namen aus. Die Auswahl des falschen Ports führt zu einer fehlgeschlagenen Verbindung. Möglicherweise müssen Sie verschiedene Ports ausprobieren. Bei erfolgreicher Verbindung werden folgende Informationen im Konsolenfenster angezeigt.

Referenzfahrt-Test

Wenn der Computer erfolgreich mit dem Gerät verbunden ist, startet das Gerät automatisch die Referenzfahrt. Falls nicht, klicken Sie bitte auf die Schaltfläche 'Referenzfahrt', um zu überprüfen, ob die Referenzfahrt-Funktion funktioniert.

Betrieb starten

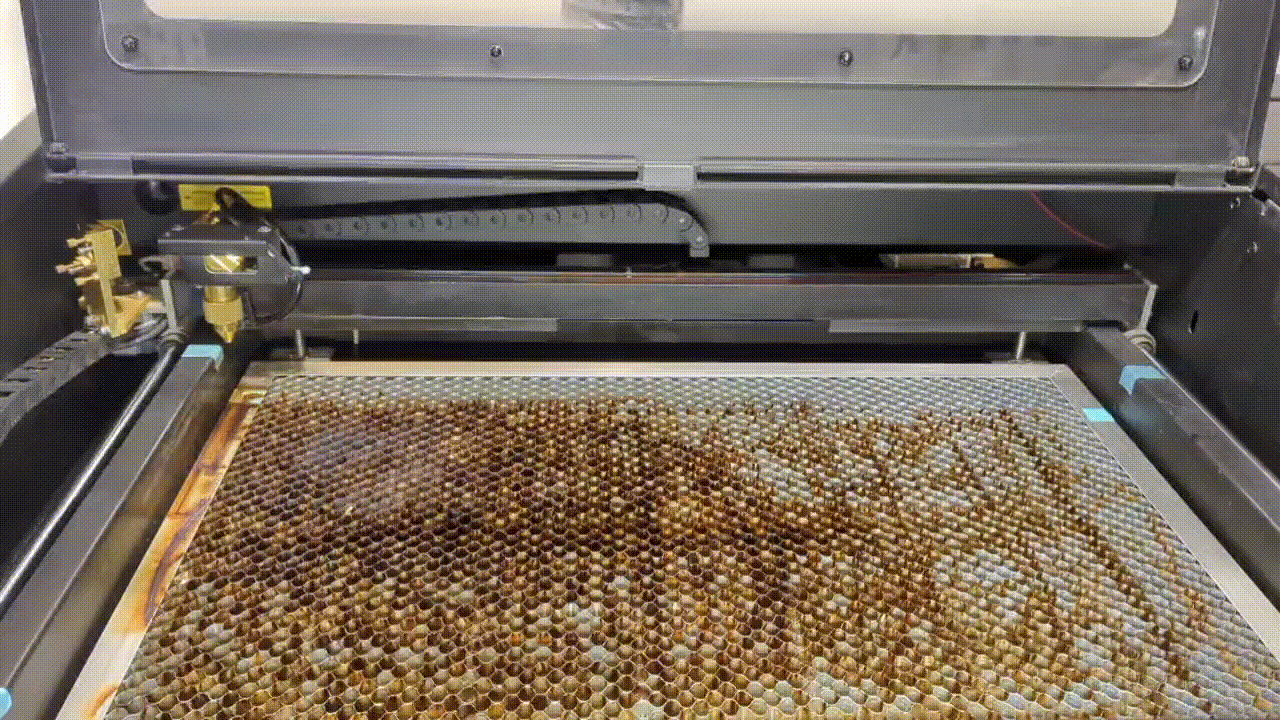

1. Legen Sie das Material in das Gerät ein

2. Fokussierung

- Klicken Sie auf die Schaltfläche 'Stopp' im "Laser" Bedienfenster, um den Motor zu entsperren.

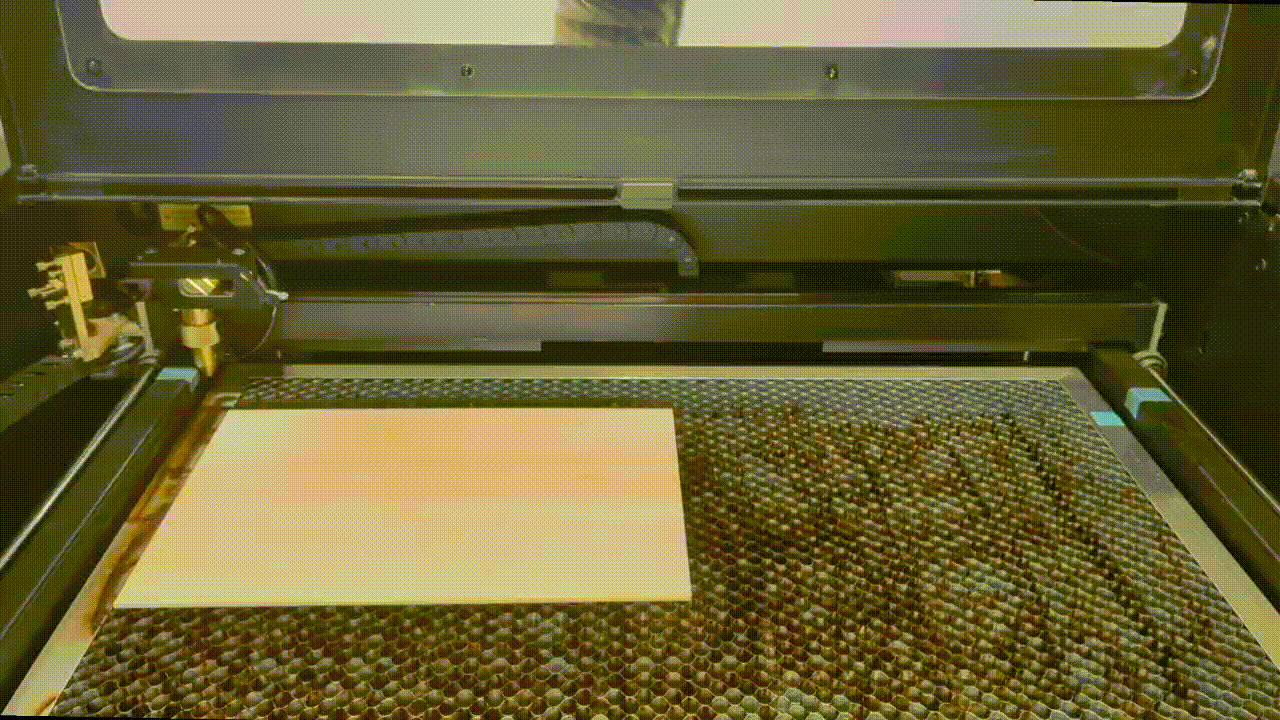

- Bewegen Sie den Laserkopf über das Material.

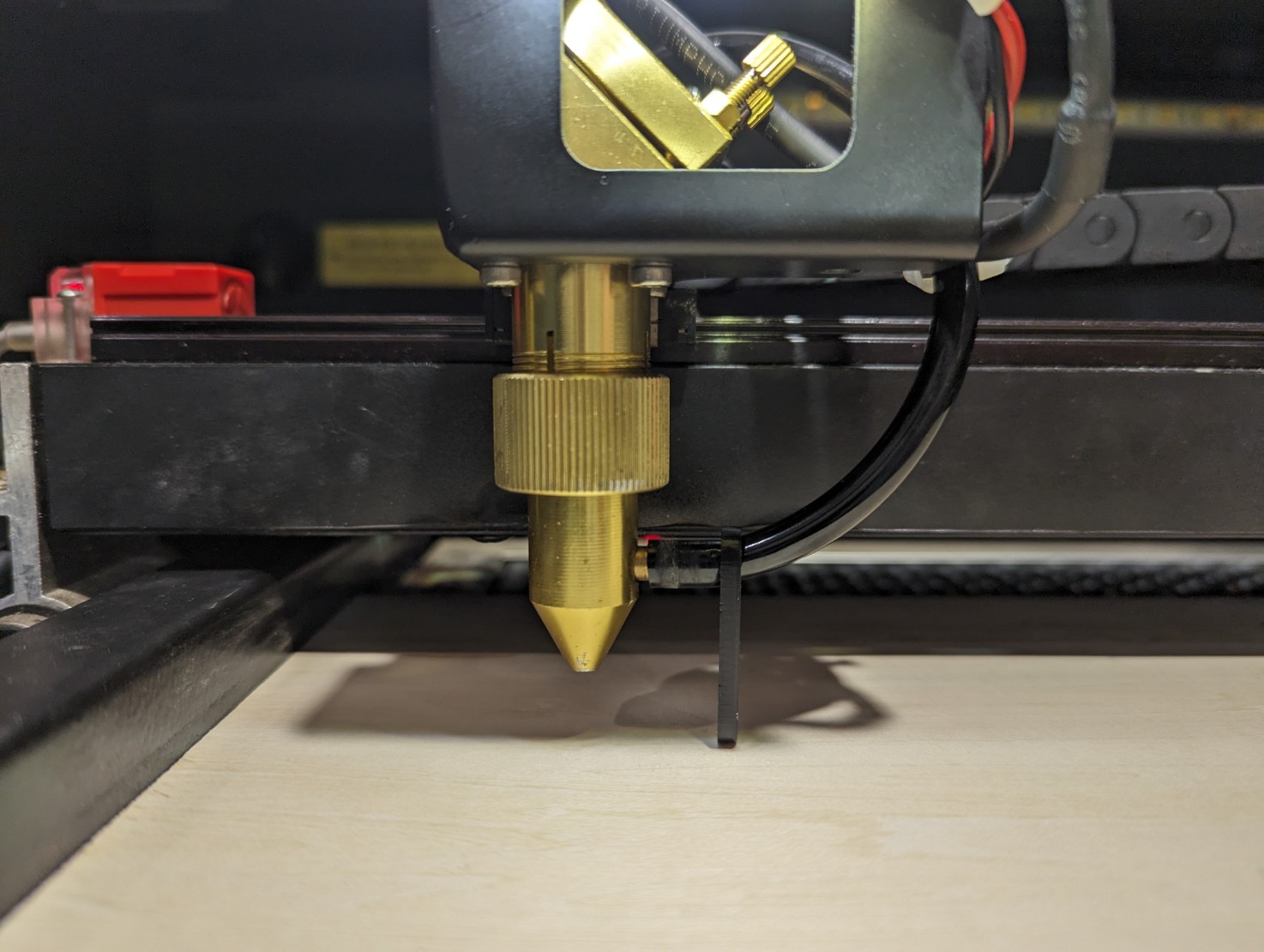

- Verwenden Sie die Fokussonde, um den Fokus auf der Beambox(Pro) einzustellen. Wenn Sie Probleme bei der Fokussierung haben, folgen Sie bitte den Anweisungen in diesem Artikel. (Bitte stellen Sie sicher, dass der Fokusabstand vor jedem Gravur- oder Schneidvorgang korrekt eingestellt ist.)

Hinweis:

• Bitte stellen Sie sicher, dass die Maschine den Motor innerhalb von 3 Minuten nach der Steuerung durch LightBurn automatisch entsperrt. Wenn der Motor für längere Zeit verriegelt bleibt, könnte dies die Maschine beschädigen. (Klicken Sie auf das 'Stopp' im "Laser" Bedienfenster, um den Motor zu entsperren)
• Wenn Sie den Laserkopf nach dem Entsperren des Motors bewegt haben, denken Sie bitte daran, "Home" zu drücken, um die Position zurückzusetzen, bevor Sie den Auftrag senden. Andernfalls besteht Kollisionsgefahr.

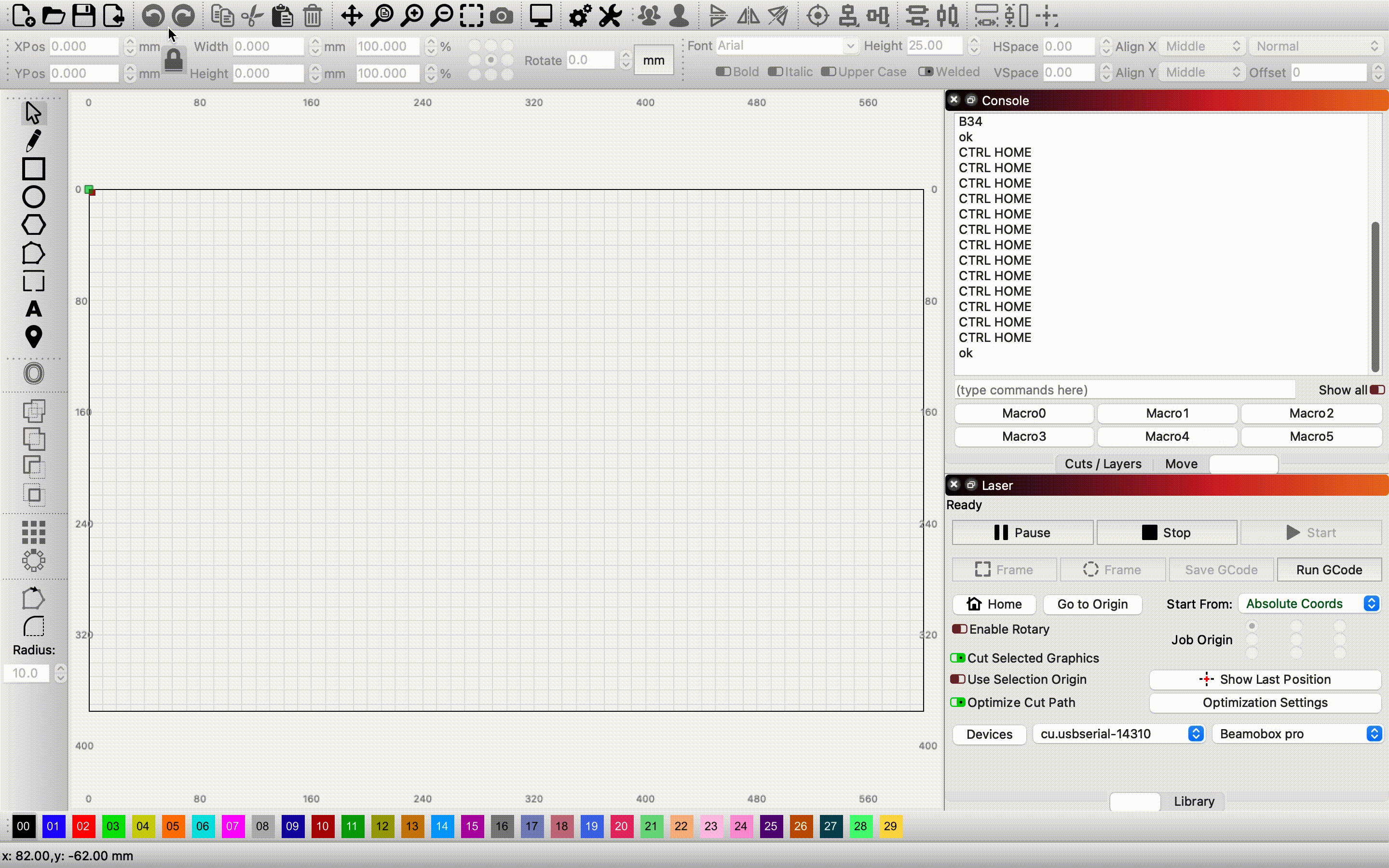

3. Importieren Sie eine Datei in LightBurn

Klicken Sie auf das Symbol oben, um die Datei zu importieren, oder ziehen Sie die Datei direkt in den Arbeitsbereich.

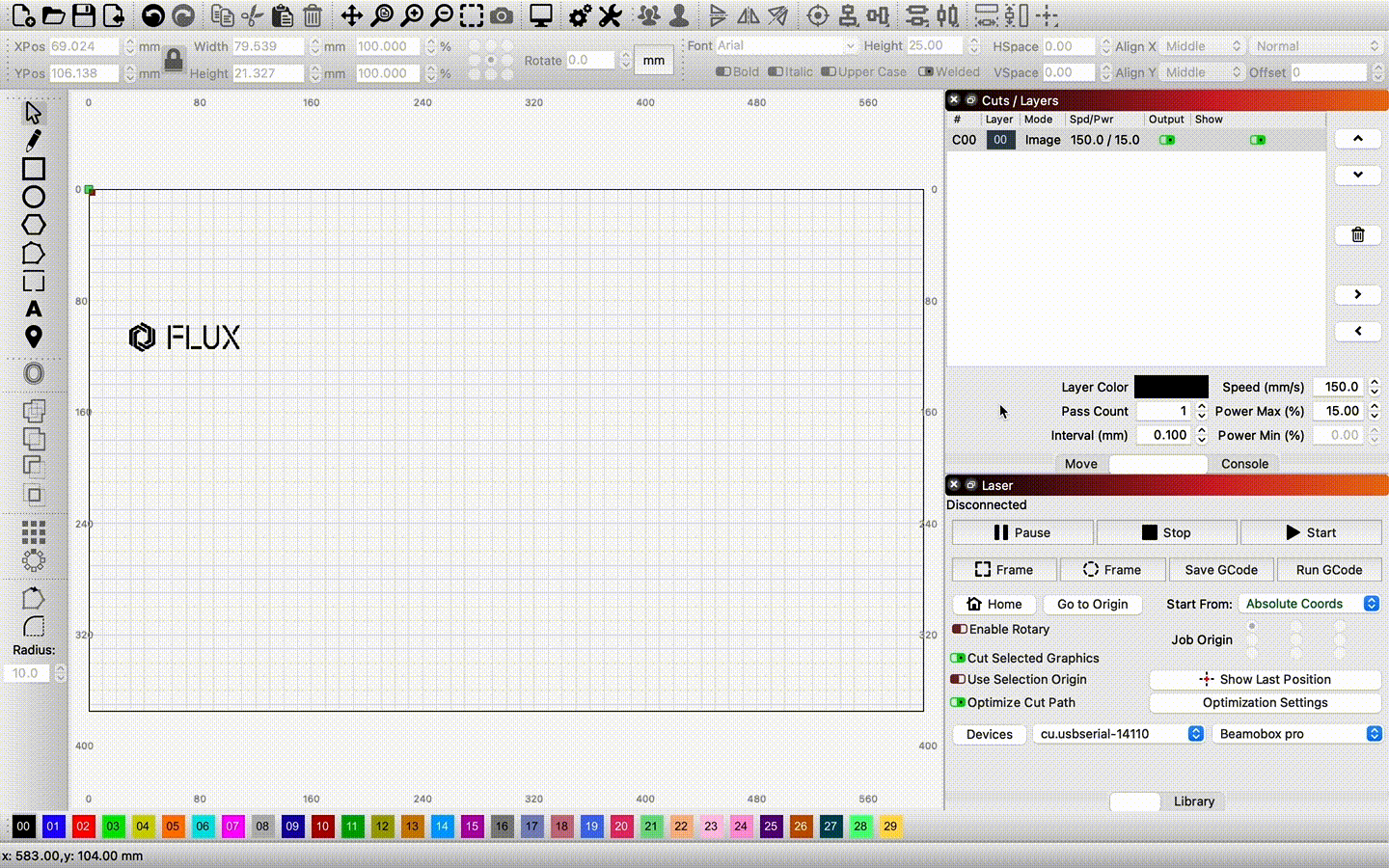

4. Stellen Sie die Parameter ein

Klicken Sie auf ein Muster oder eine Ebene und stellen Sie die Parameter in der unteren rechten Ecke des Schnitte / Ebenen .

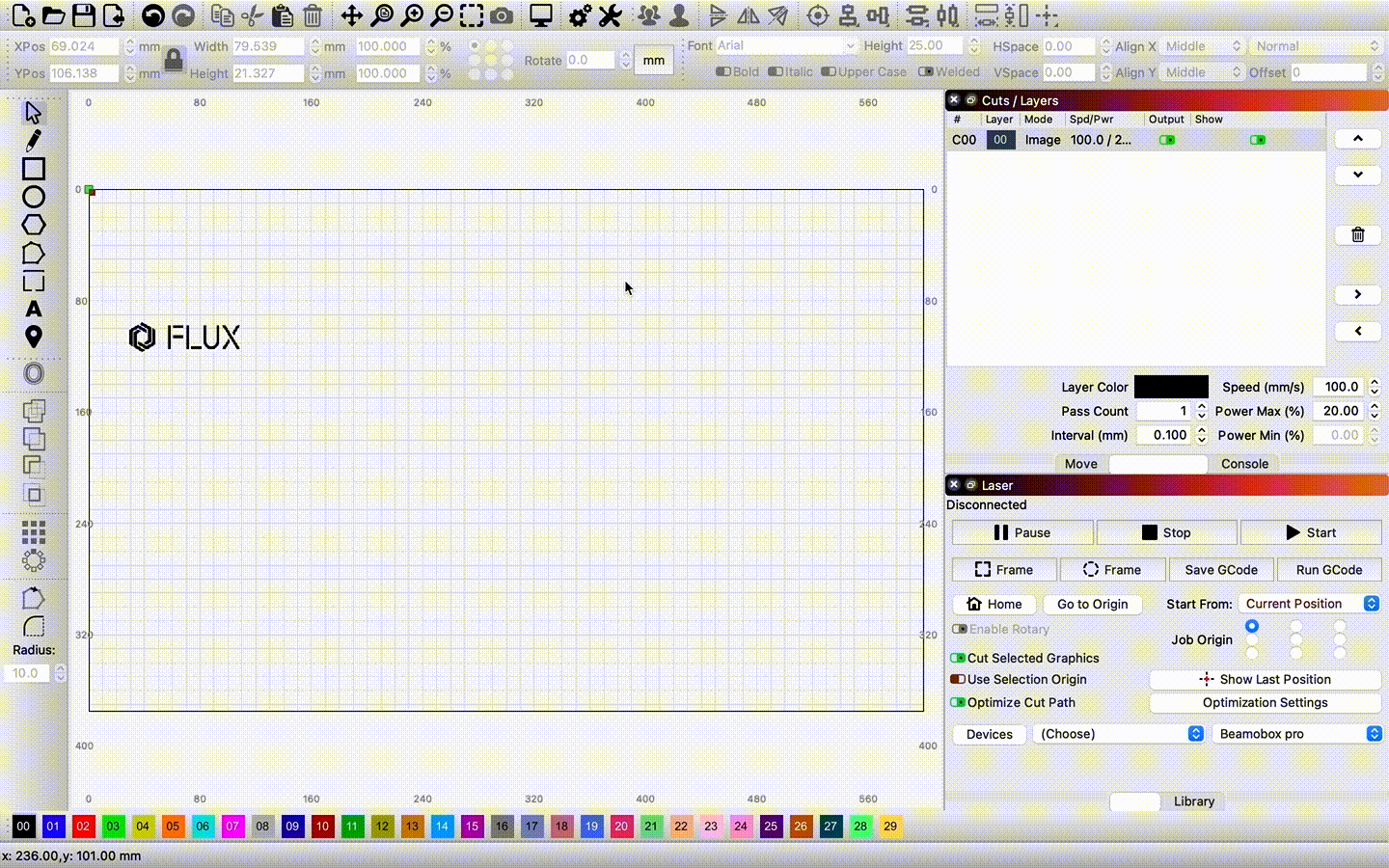

5. Aktivieren Sie den "Überabtastung"-Effekt

- Wenn die Ebene auf "Füllen, Füllen + Linie, Bild oder Offset-Füllung" Modus eingestellt ist, empfehlen wir, die "Überabtastung" Funktion zu aktivieren.

- Doppelklicken Sie auf eine Ebene, um den "Schnitteinstellungs-Editor"zu öffnen. Aktivieren Sie den Überabtastungseffekt und geben Sie den Prozentwert ein.

Hinweis: Die Parametereinstellungen variieren je nach Geschwindigkeit und Material. Bitte beachten Sie die "Empfohlenen Einstellungen für Materialparameter" am Ende dieses Artikels.

6. Legen Sie die Startposition fest

Wählen Sie "Absolute Koordinaten" in der Dropdown-Liste "Starten von" auf Laser .

Hinweis: Die Bedienung von "Absolute Koordinaten" ähnelt stark der von Beam Studio aktualisieren, daher empfehlen wir es besonders Benutzern mit Beam Studio aktualisieren-Erfahrung.

Absolute Koordinaten

Das Hauptbearbeitungsfenster repräsentiert den Arbeitsbereich Ihrer Maschine. Alles, was Sie in diesem Bereich platzieren, wird an der entsprechenden Stelle auf Ihrer Maschine geschnitten.

7. Klicken Sie auf "Home" im Laser-Panel.

Wenn Sie den Laserkopf nach dem Entsperren des Motors bewegt haben, denken Sie bitte daran, "Home" zu drücken, um die Position zurückzusetzen, bevor Sie den Auftrag senden. Andernfalls besteht Kollisionsgefahr.

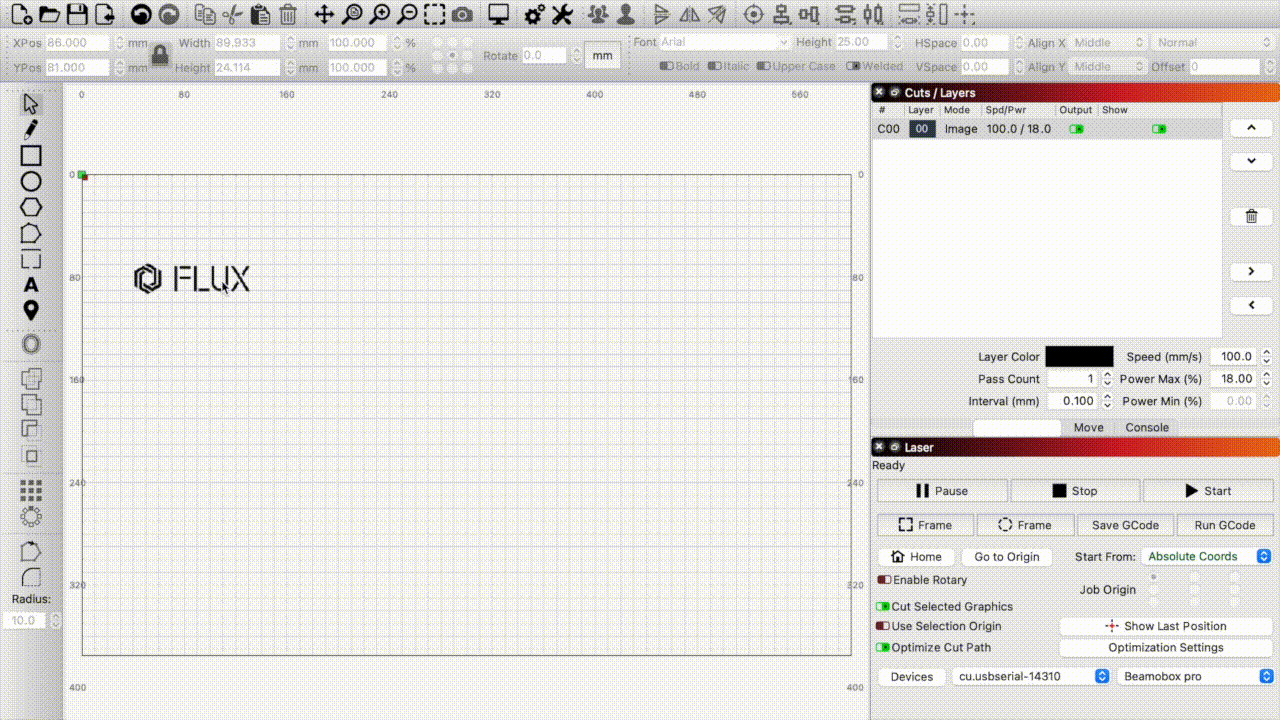

8. Wählen Sie das Bild aus, das Sie in der Vorschau anzeigen möchten, und klicken Sie auf "Rahmen" um zu überprüfen, ob das Muster an der gewünschten Position graviert wird.

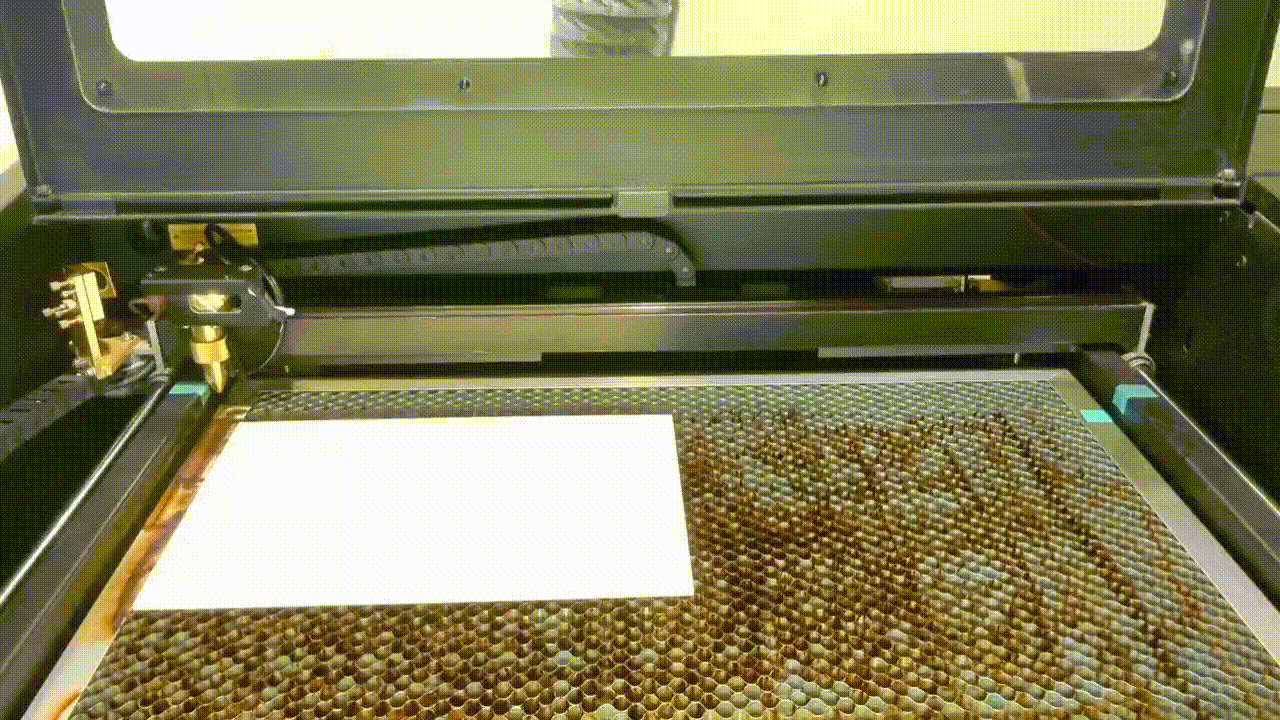

9. Schließen Sie die Tür

10. Klicken Sie auf "Home" und senden Sie den Auftrag

Wählen Sie das Bild aus und klicken Sie auf "Start" auf Laser um den Auftrag zu senden.

Hinweis: Das Entfernen des Kabels während der Ausführung des Projekts stoppt den Vorgang. Stellen Sie sicher, dass das Kabel während der Auftragsausführung sicher angeschlossen bleibt.

11. Gravurergebnisse

Hinweis: Wenn das Gravurergebnis unscharf, undeutlich oder zu hell ist, überprüfen Sie bitte, ob der Laserkopf korrekt fokussiert ist.

____________________________________________________________________________________

Neben absoluten Koordinaten gibt es weitere Optionen, um LightBurn mitzuteilen, wie das Muster innerhalb des Arbeitsbereichs Ihrer Maschine platziert werden soll.

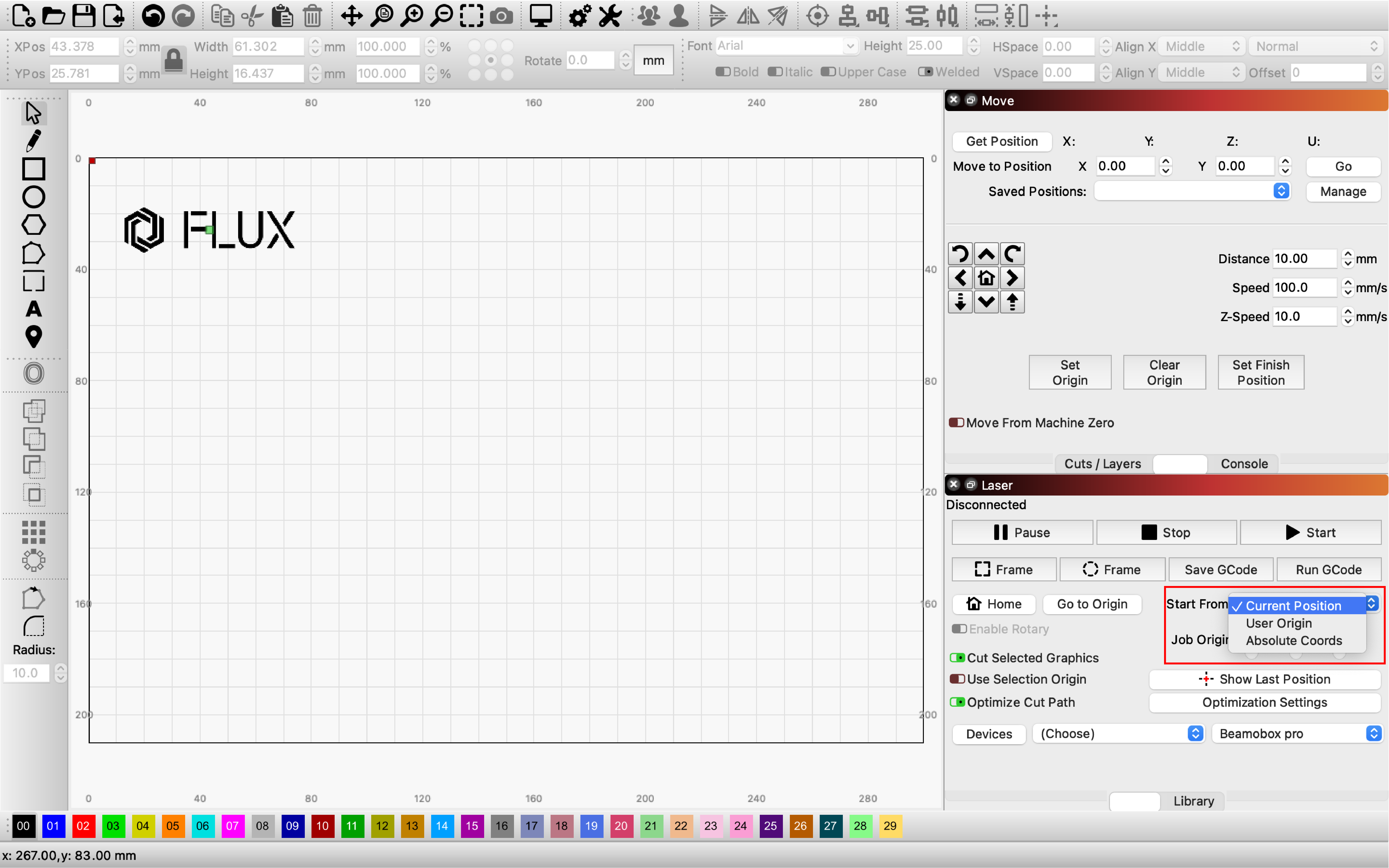

Aktuelle Position

Der Auftrag schneidet/graviert basierend auf der aktuellen Position des Laserkopfes.

Auftragsursprung

Einstellung "Auftragsursprung" teilt LightBurn mit, wie der Auftrag relativ zum Laser positioniert werden soll.

(Der grüne "Job-Ursprung"-Indikator im Hauptbearbeitungsfenster bewegt sich, wenn Sie Ihre Einstellungen ändern.)

____________________________________________________________________________________

Empfohlene Einstellungen für Materialparameter

Beambox

Beambox Pro

_________________________________________________________________________________

Rotationsgravur

Bitte beachten Sie den folgenden Artikel entsprechend dem Modul der Rotationseinheit.

LightBurn Bridge Kabel - Beambox (Pro) Rotationsmodul 1.0

LightBurn Bridge Kabel - Beambox (Pro) Rotationsmodul 2.0
