2-5 Kamerakalibrierung

Bei der ersten Verwendung der Maschine werden Sie aufgefordert, eine Kamerakalibrierung durchzuführen.

Der Vorgang stellt sicher, dass die Kamera nach dem Versand ausgerichtet ist und verbessert die Vorschaugenauigkeit.

Vorbereitungsgegenstände

A4 (Letter-Format) weißes Papier (selbst vorbereitet)

1. Wählen Sie Ihre Maschine aus

Wählen Sie den Namen der verwendeten Maschine aus.

2. Legen Sie ein weißes Papier ein

Legen Sie ein sauberes weißes A4-Papier (Letter-Format) in die obere linke Ecke des Arbeitsbereichs.

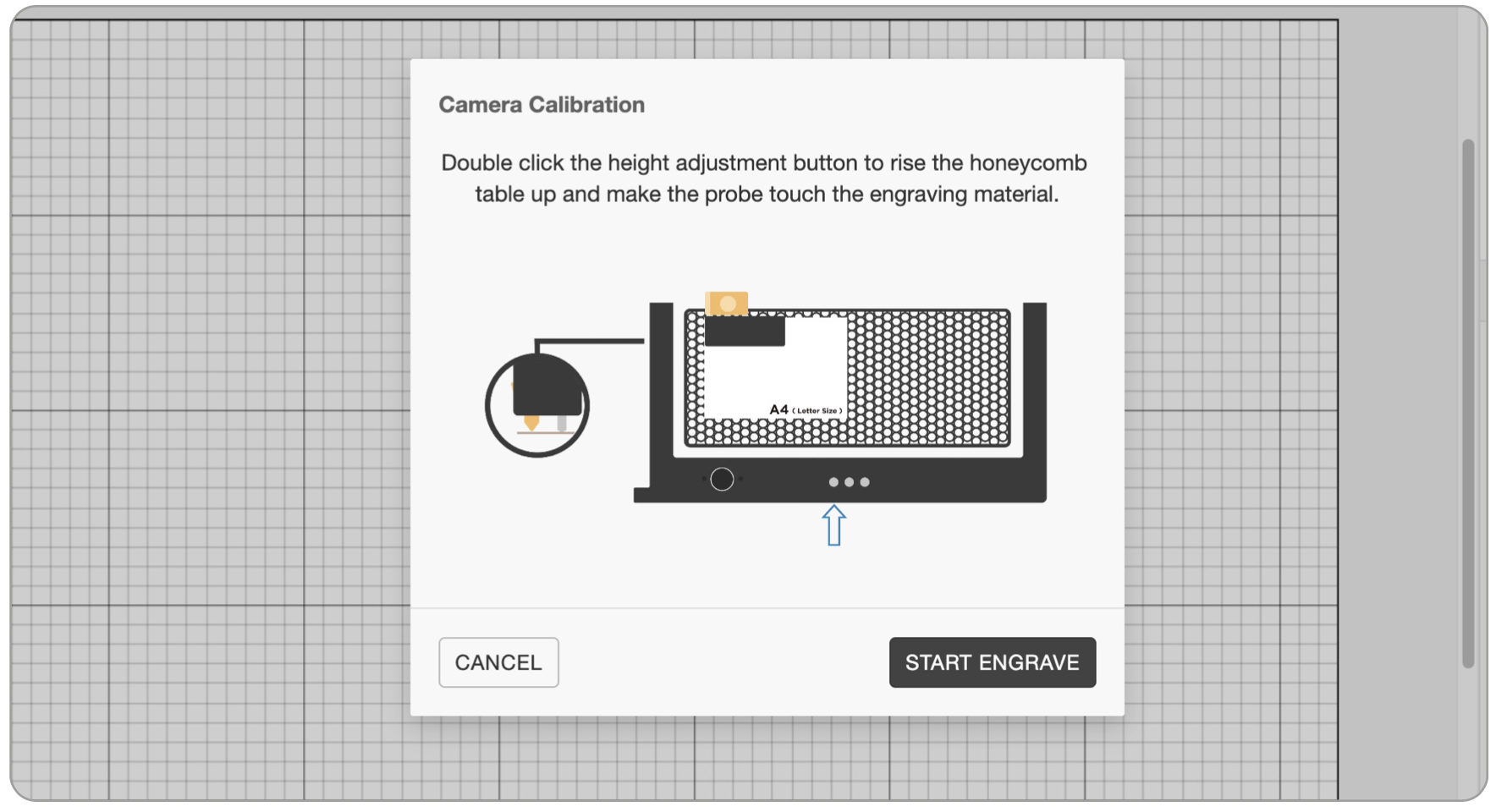

3. Fokussieren Sie auf das Papier

4. Gravieren Sie das Kalibrierungsbild

Die Maschine schneidet Rasterlinien auf das Papier.

Klicken Sie irgendwo, um den Zeichenvorgang zu überspringen und zum nächsten Schritt zu springen.

5. Richten Sie das rote Quadrat aus

Bewegen Sie die Rasterlinien in die Mitte und richten Sie die Außenseite des roten Quadrats mit dem mittleren Quadrat der Rasterlinien aus, indem Sie die Richtungstasten, die horizontale und vertikale Verschiebung, den Drehwinkel und das Größenverhältnis anpassen (mit den Pfeiltasten auf der Tastatur können Sie den Wert anpassen).

Sehen Sie sich hier das Tutorial-Video an.

5. Die Endposition des roten Quadrats

Dies ist ein Beispiel für die ausgerichtete Position des roten Quadrats.

Stellen Sie sicher, dass sich das rote Quadrat und die Rasterlinien in der Mitte des Bildschirms befinden.

Klicken Sie nach Erreichen der Position auf WEITER.

6. Einsatzbereit!

Nach Abschluss der Kamerakalibrierung können Sie mit dem ersten Gravierprojekt beginnen.
