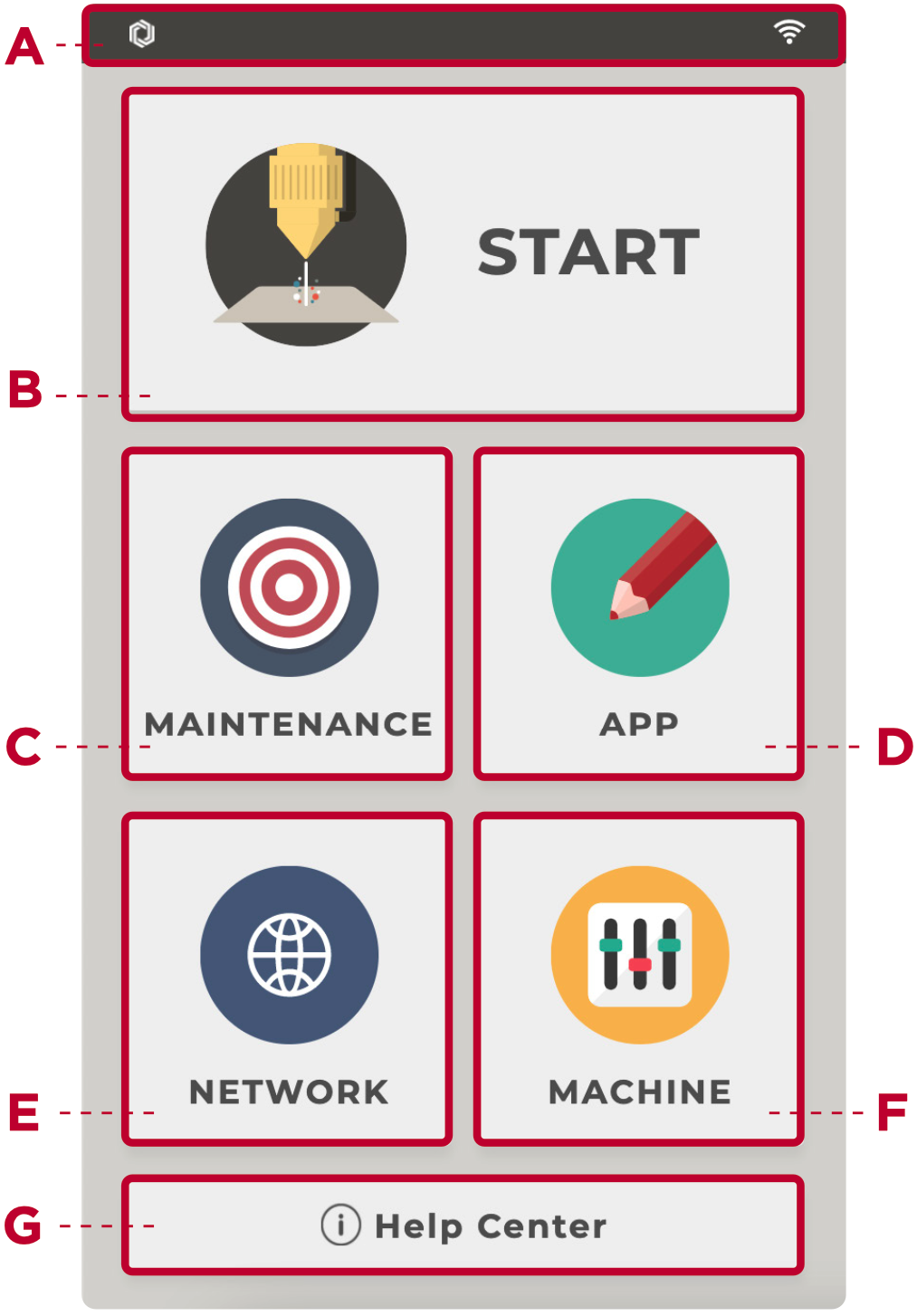

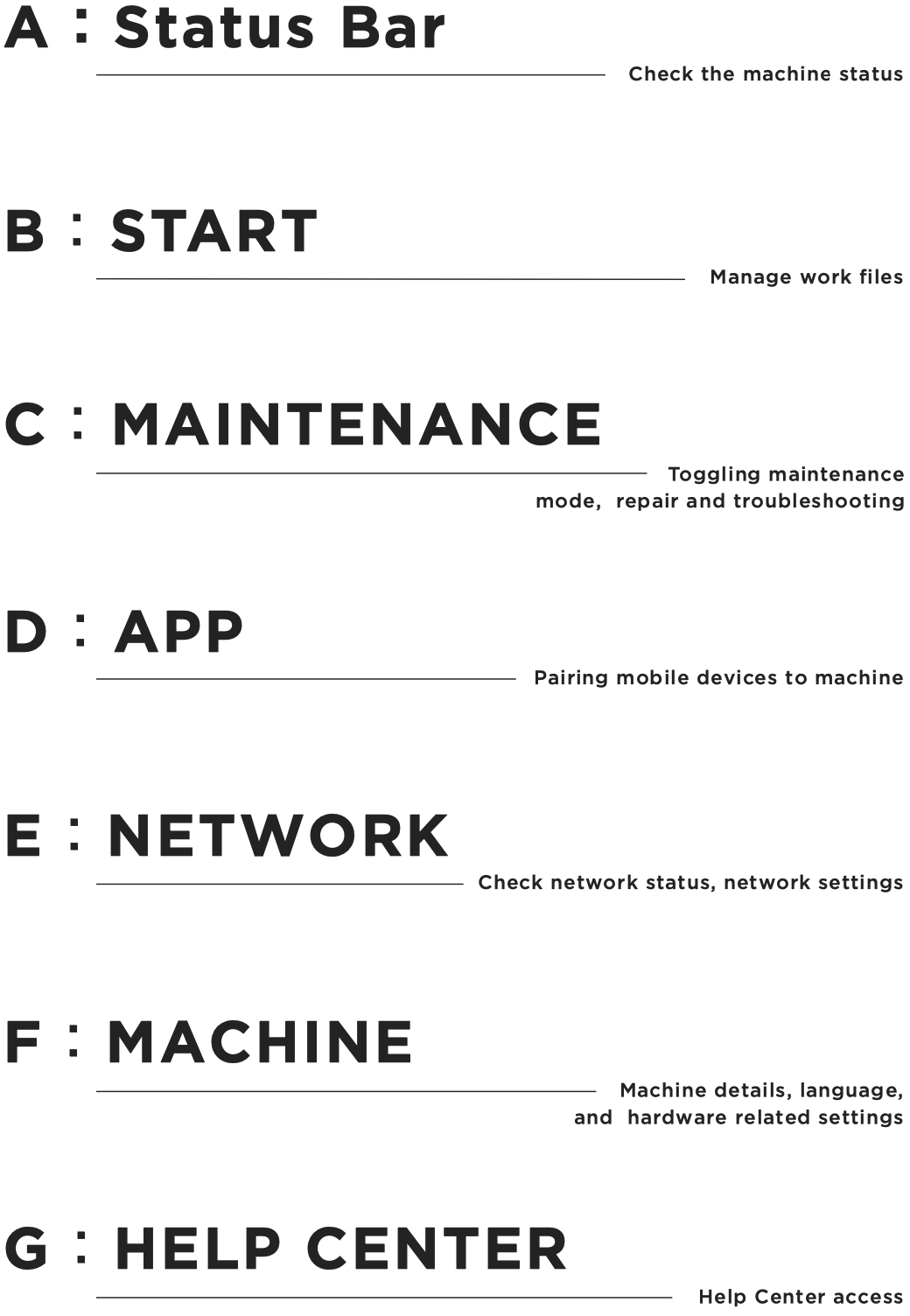

Dieses Kapitel stellt die Maschinenschnittstelle und die sieben wesentlichen Funktionen vor.



A: Statusleiste

Überprüfen Sie den Maschinenstatus

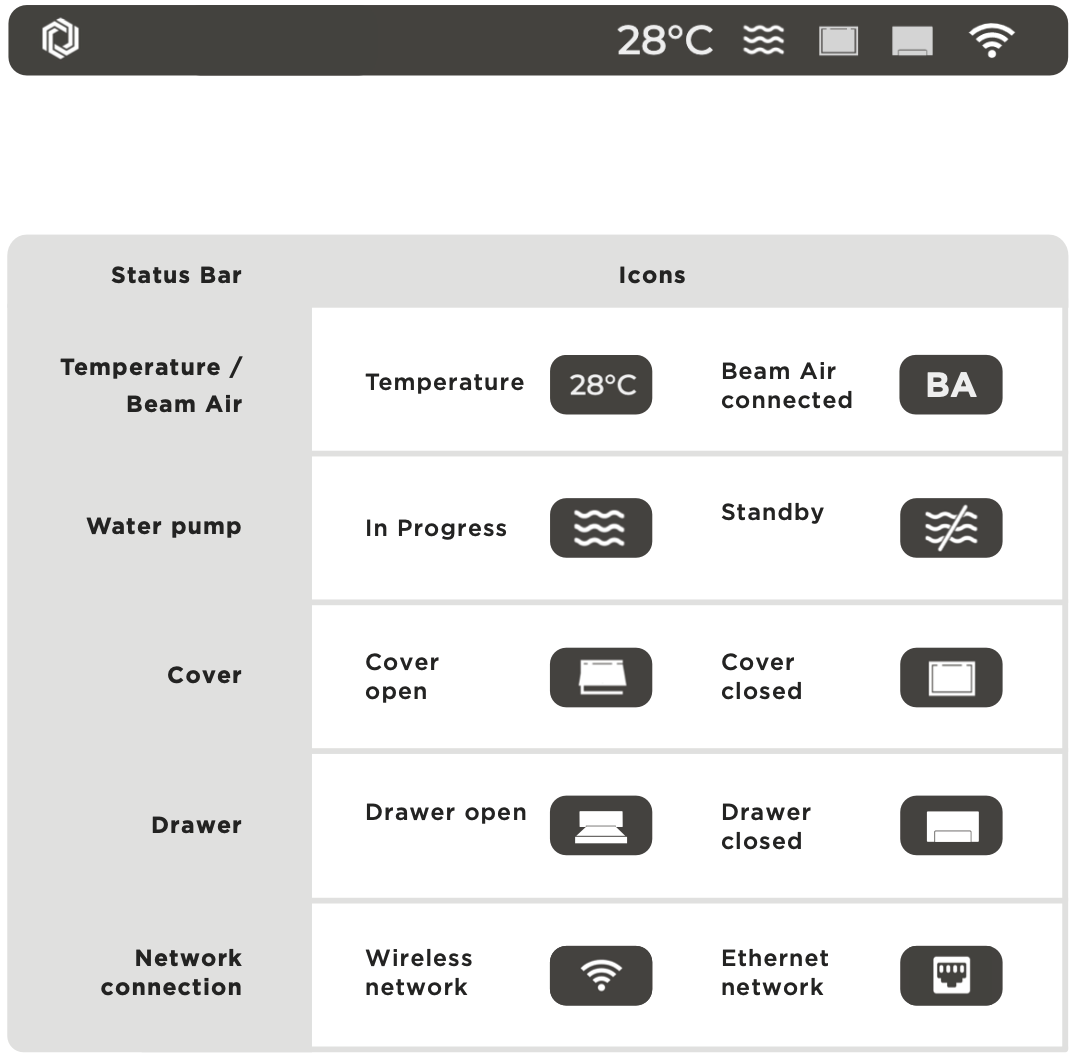

Die Statusleiste zeigt die Temperatur, die Verbindung zu Beam Air, den Wasserdurchfluss, den Status der Türabdeckung (offen/geschlossen) sowie den Netzwerkverbindungstyp der Maschine an. Ein Klick auf die Statusleiste führt in der Regel zur Startseite zurück und aktualisiert die Seite während des Gravierens.

B：START

Arbeitsdateien verwalten

Es gibt zwei Möglichkeiten, Arbeitsaufträge zu übertragen: über die Beam Studio-Software oder einen USB-Stick. Bei beiden Methoden können die Dateien nach der Übertragung unter "START" gefunden und verwendet werden.

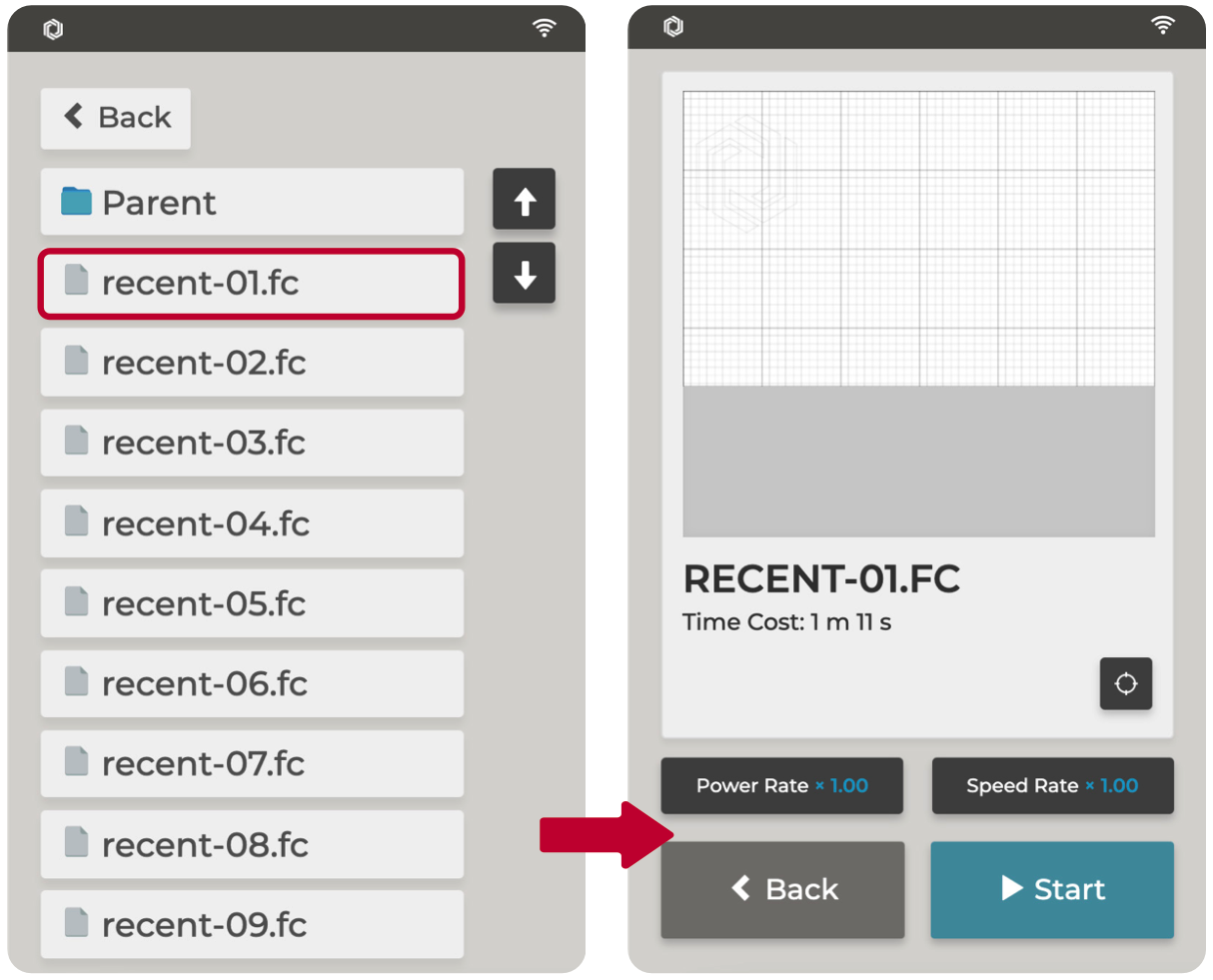

1. Von Beam Studio an die Maschine gesendete Aufträge: "Integrierter Speicher" > "Letzte" > spezifische Aufträge.
Die Maschine kann bis zu 15 von Beam Studio gesendete Aufträge speichern, wobei recent-01.fc der zuletzt gesendete Auftrag ist.

2. Von USB-Sticks gelesene Dateien: USB-Stick > spezifische Aufträge.

Es gibt keine Begrenzung für die Anzahl der Dateien, die auf einem USB-Stick angezeigt werden können.

Wählen Sie die Datei aus, um die tatsächliche Position des Bildes im Arbeitsbereich, die geschätzte Bearbeitungszeit sowie die Echtzeit-Leistung und Geschwindigkeit anzuzeigen.


Der Ursprungspunkt kann vor der Bearbeitung manuell festgelegt werden. Leistung und Geschwindigkeit können jederzeit während des Prozesses angepasst werden.

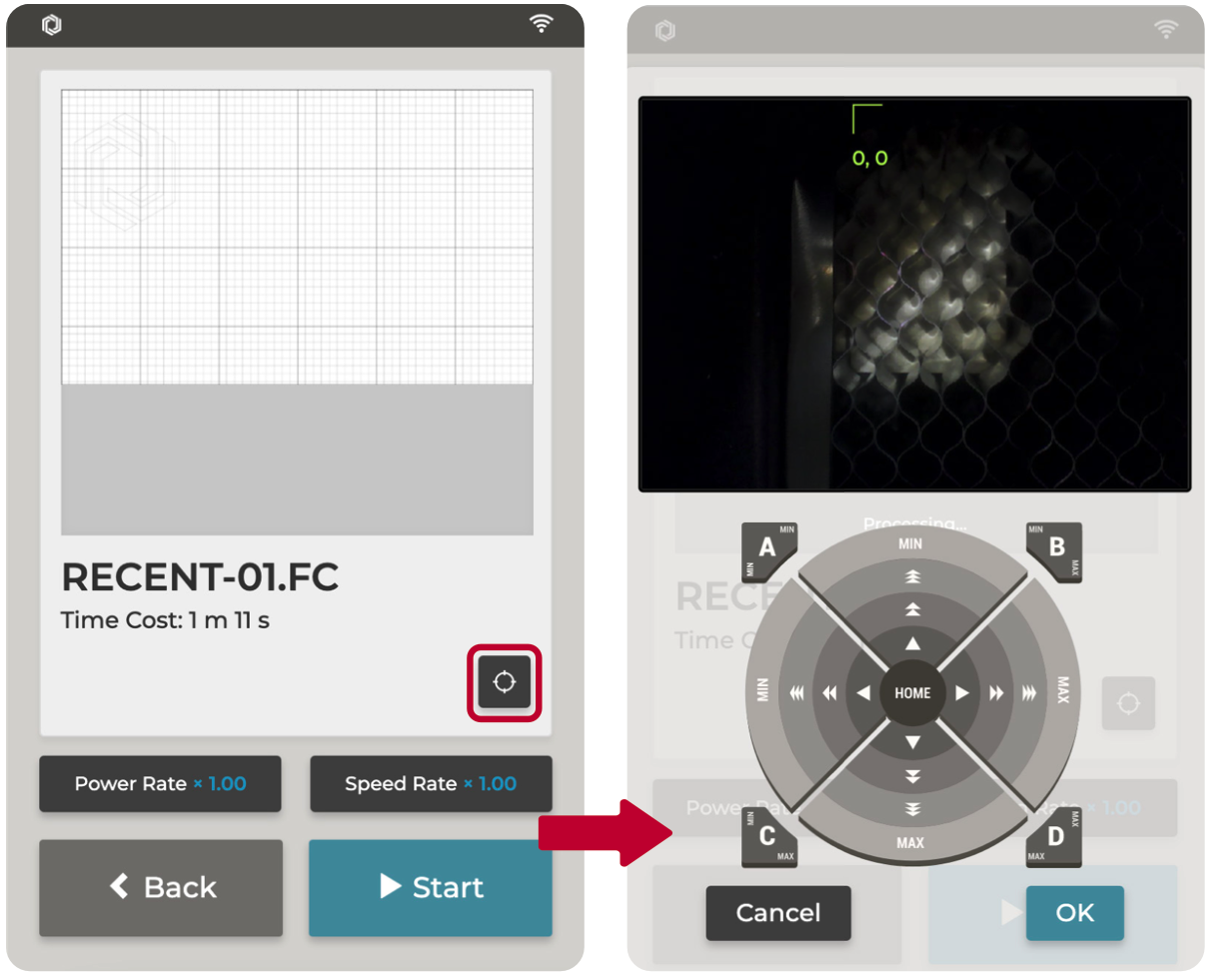

Um den Startpunkt manuell festzulegen, klicken Sie auf , bewegen Sie dann den Laserkopf von der Startposition (0,0) zur gewünschten Position und klicken Sie auf OK.

C: WARTUNG

Wartungsmodus, Reparatur und Fehlerbehebung

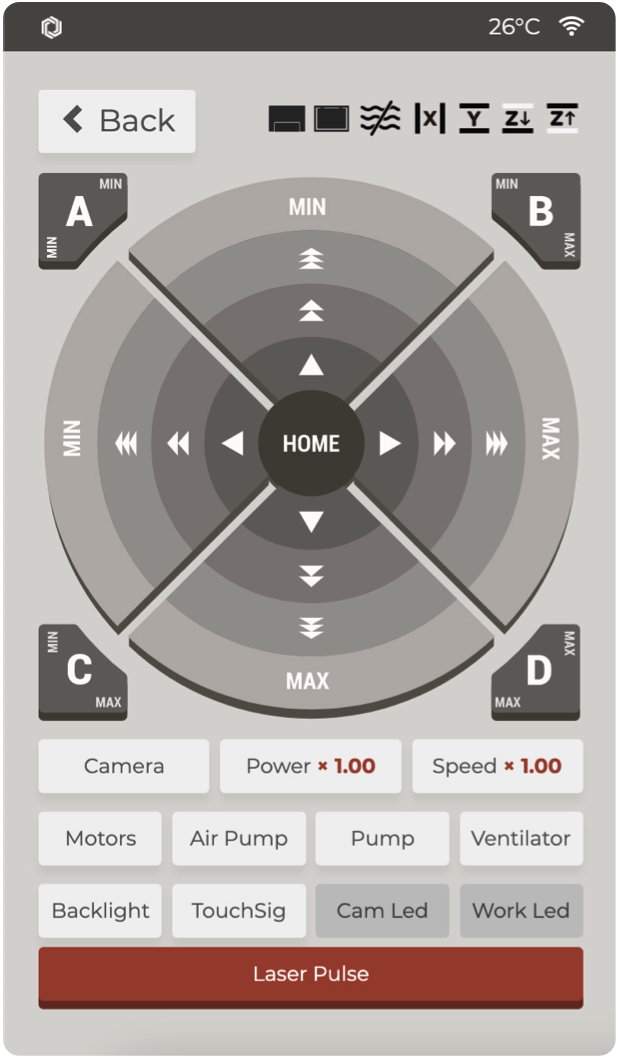

Rufen Sie für Wartung und Reparatur die Seite WARTUNG auf. Diese dient hauptsächlich der Steuerung von Hardware-Schaltern und der Anzeige von Signalen. Es wird dringend empfohlen, diese Seite nur nach dem Lesen des Wartungskapitels oder unter Anleitung des Kundendienstes zu bedienen.


Kamera >> Aktivieren Sie die Kamera, und das Kamerabild wird auf dem Bedienfeld angezeigt
Leistung >> Erhöhen oder verringern Sie die Leistung manuell.
Geschwindigkeit >> Erhöhen oder verringern Sie die Leistung manuell.
Motoren >> Disable the X & Y motors. If this is disabled, you can move the laser head freely by hand, but the control panel above will be disabled. You will have to perform home again in order to use the control panel above.
Luftpumpe >> Luftpumpe aktivieren oder deaktivieren
Pumpe >> Wasserpumpe aktivieren oder deaktivieren
Lüfter >> Lüfter aktivieren oder deaktivieren
Hintergrundbeleuchtung >> Hintergrundbeleuchtung des Bildschirms testen (Bildschirm wird für einige Sekunden schwarz)
TouchSig >> Touch-Signal testen (Touch-Funktion wird für einige Sekunden deaktiviert)
Kamera-LED >> Diese Funktion ist bei HEXA nicht verfügbar. (Die LED-Beleuchtung ist standardmäßig eingeschaltet und kann nicht ausgeschaltet werden.)
Arbeitsleuchte >> LED-Licht im Arbeitsbereich ein- oder ausschalten.
Laserpuls >> Laserröhre aktivieren. Dies wird hauptsächlich zur Justierung des Strahlengangs und zur Überprüfung des Zustands der Laserröhre verwendet.

D：APP

Mobilgeräte mit der Maschine koppeln

Laden Sie die Beam Go App herunter und verbinden Sie Ihr Mobilgerät mit demselben WLAN-Netzwerk. Tippen Sie auf APP und scannen Sie den QR-Code, um Ihr Mobilgerät mit Ihrer Maschine zu koppeln.


*Beam Go ist die mobile Version von Beam Studio.

E: NETZWERK

Netzwerkstatus und Netzwerkeinstellungen überprüfen

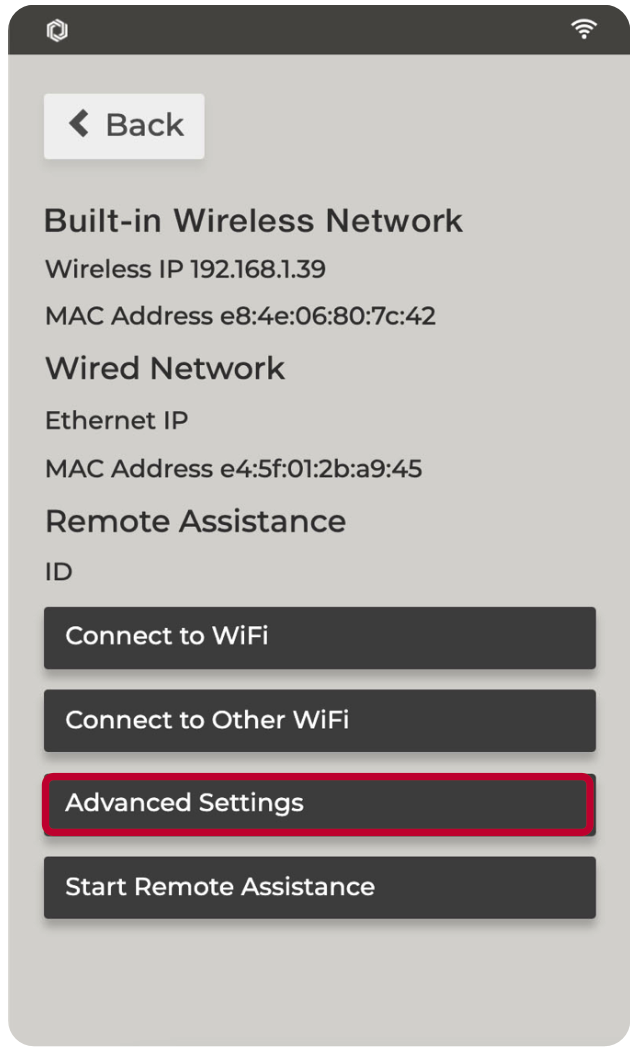

Dieser Bildschirm zeigt die Netzwerk-IP-Adresse an und bestätigt, ob die Verbindung über WLAN oder Ethernet-Kabel aktiv ist (die MAC-Adresse für die aktive Schnittstelle hat einen Wert).

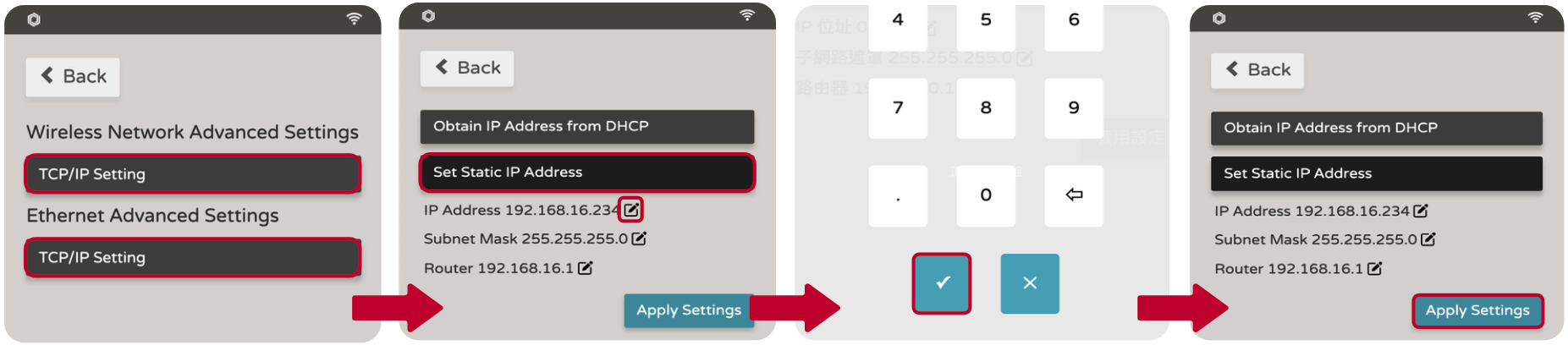

Erweiterte Einstellungen: Weisen Sie der Maschine in diesem Menü manuell eine statische IP zu, einschließlich IP-Adresse, Subnetzmaske und Gateway.

Fernwartung starten: Starten Sie eine geführte Support-Sitzung mit dem Kundendienst.


Hinweis: Bei Verwendung eines drahtlosen (WLAN) oder kabelgebundenen Netzwerks (außer bei Direktverbindung) bezieht die Maschine automatisch eine IP-Adresse über DHCP oder kann manuell eine statische IP zugewiesen bekommen.

F: MASCHINE

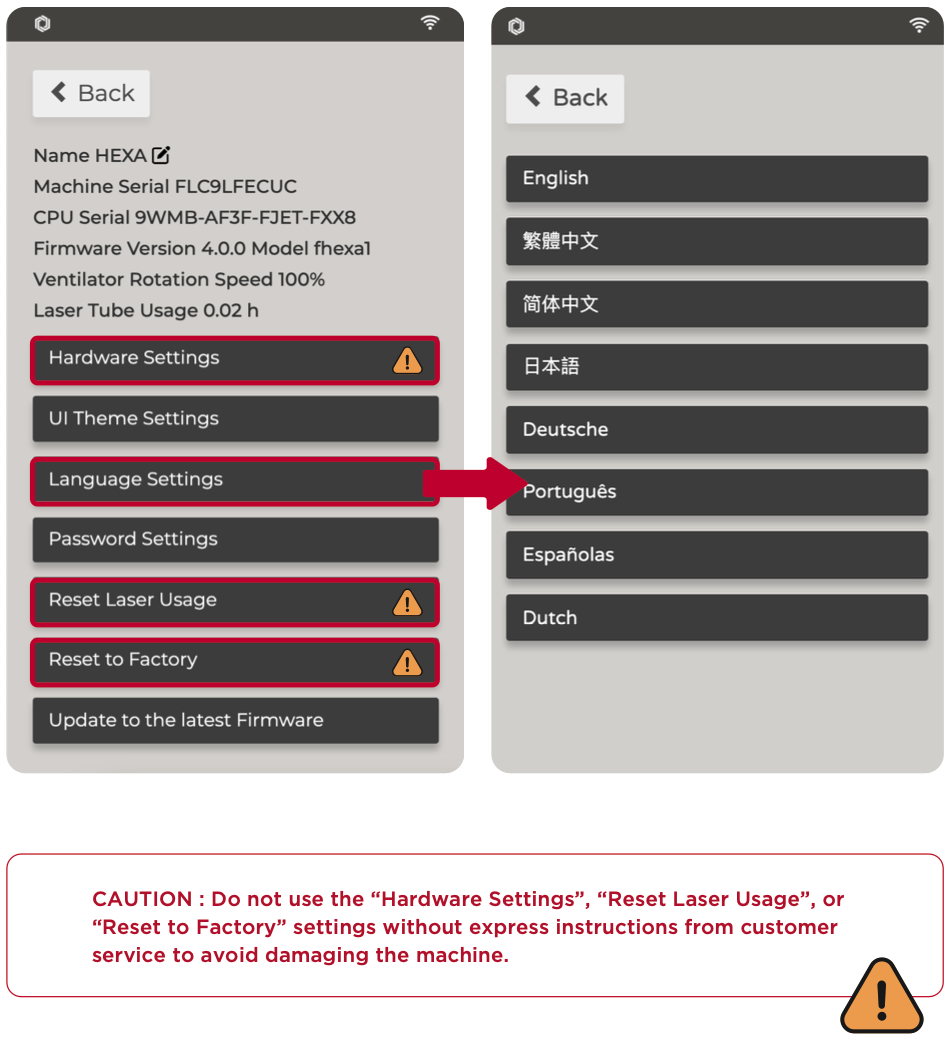

Maschinendetails, Sprache und hardwarebezogene Einstellungen

Bei Problemen konsultieren Sie bitte Abschnitt G: Hilfecenter.

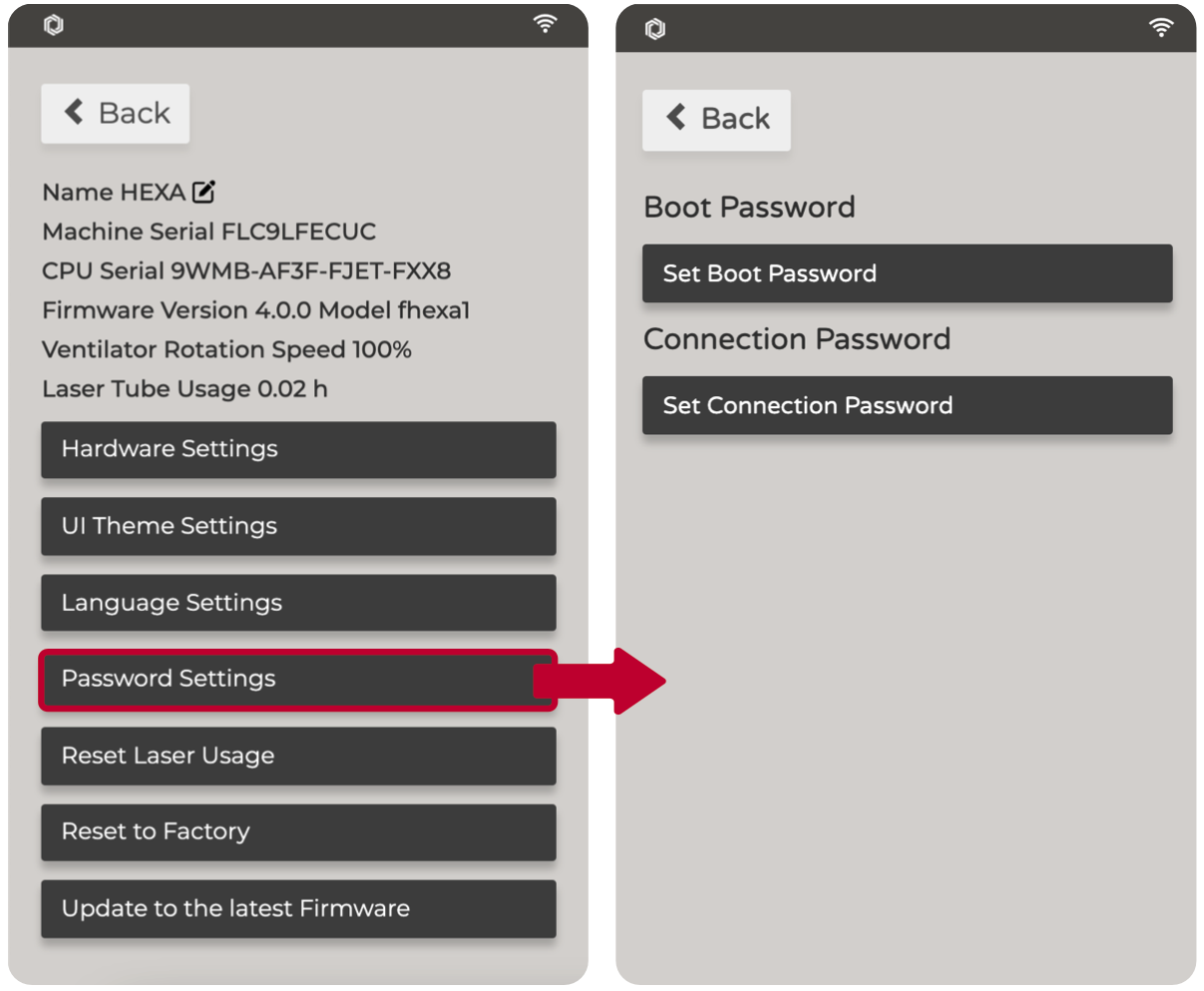

Sobald das Verbindungspasswort festgelegt ist, müssen Sie es bei der ersten Verbindung zur Maschine eingeben. Das Passwort kann geändert oder deaktiviert werden.


Aktualisieren Sie die Firmware auf die neueste Version, indem Sie auf "Auf neueste Firmware aktualisieren" klicken. Sie können die Firmware auch über die Softwareoberfläche aktualisieren (siehe【Softwarebedienung】 "Menü" - "Maschinen"）

Alternatively, you may update the firmware from a USB flash drive. The storage size must be <= 64GB, formatted as FAT32. Rename the firmware file downloaded from the website as autoupdate.fxfw.
Stecken Sie den USB-Stick in einen USB-Anschluss und starten Sie dann die Maschine neu.


G: HILFEZENTRUM

Zugriff auf das Hilfezentrum

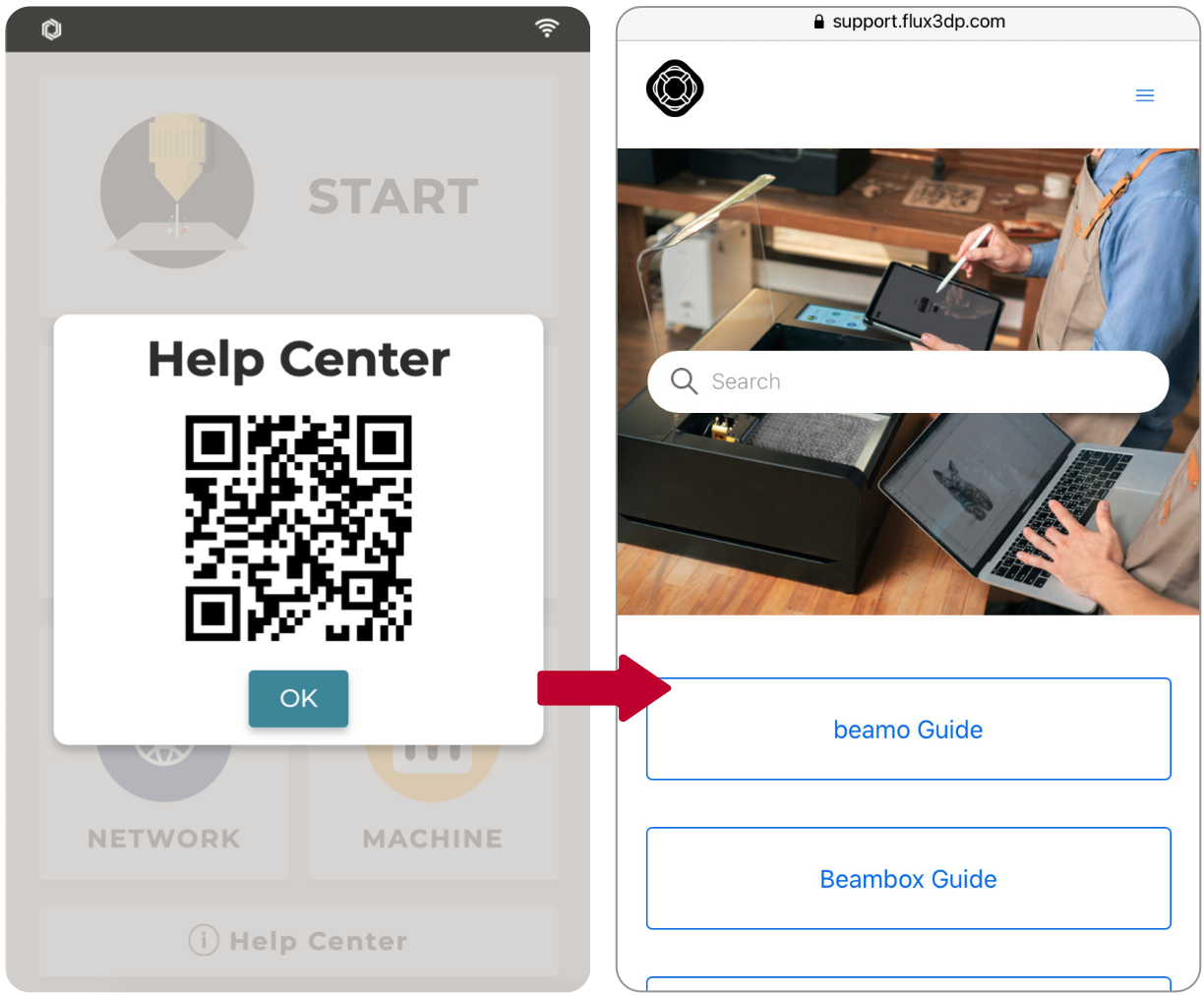

Bei Fragen klicken Sie bitte auf "HILFEZENTRUM", scannen Sie den QR-Code und suchen Sie im Hilfezentrum auf der offiziellen FLUX-Website nach möglichen Lösungen.
