#904 Homing fehlgeschlagen / Homing-Probleme / Homing nicht möglich

FLUX Support Team
  • Aktualisiert

Beschreibung

Bitte beachten Sie, dass die Ursachen für einen #904-Fehler variieren können. Das Problem kann auch nach Ausführung der folgenden Schritte weiterhin bestehen.
Sie können jedoch trotzdem nützliche Informationen für das FLUX-Team sammeln, um das Problem effektiver zu klären.



Schritt 0 - Verwenden Sie die Checkliste, um die Schritte zu verfolgen und die Ergebnisse zu protokollieren

Diese Liste enthält alle Tests, die Sie im Tutorial durchgeführt haben.
Nachdem die Tests abgeschlossen sind, speichern Sie bitte die Liste als PDF-Dokument und senden Sie sie an Ihren Händler oder das FLUX-Team.

Klicken Sie auf den Link, um Zugriff auf die Checkliste zur Fehlerbehebung von #904 zu erhalten: #904 Homing fehlgeschlagen - Checkliste (Ador)



Schritt 1 - Entfernen Sie das Modul und das Material

Bitte entfernen Sie alle Gegenstände (einschließlich des Moduls) aus dem Arbeitsbereich, bevor Sie beginnen, damit nichts den Homing-Prozess beeinträchtigt.





Schritt 1.1 - Überprüfen Sie manuell, ob das Modul reibungslos bewegt werden kann

  • Schalten Sie die Maschine aus und ziehen Sie das Netzkabel ab.

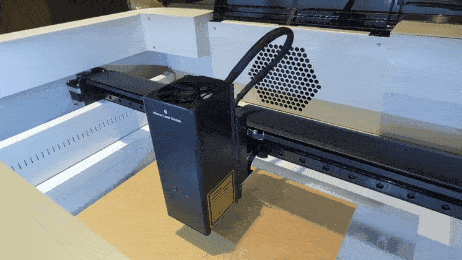

  • Bewegen Sie den Modulkopf manuell in alle 4 Ecken.



Gehen Sie entsprechend den nächsten Schritten vor:

  • Wenn der Modulkopf NICHT reibungslos bewegt werden kann, lesen Sie bitte Schritt 1.2
  • Wenn der Modulkopf reibungslos bewegt werden kann, wie in der obigen .gif-Datei gezeigt, gehen Sie zu Schritt 2



Schritt 1.2 - Schmieren Sie die Schienen

  • Lesen Sie den Artikel - Schmierung.
  • Nach der Schmierung gehen Sie zurück zu Schritt 1 und prüfen Sie, ob sich der Modulkopf reibungslos bewegen lässt.



Überprüfen Sie das Ergebnis entsprechend:

  • Ja, der Modulkopf lässt sich reibungslos bewegen wie im .gif >> Problem gelöst.
  • Nein, der Modulkopf lässt sich NICHT reibungslos bewegen >> Hardwareproblem - Rostige Schienen >>Nehmen Sie ein Video von der Situation auf, wie in der Anleitungbeschrieben, und gehen Sie zu Schritt 9 um das Problem zu melden.



Schritt 2 - Ausschließen der Möglichkeit von Firmware-Problemen

Eine fehlerhafte Firmware-Installation kann zu Referenzfahrtfehlern führen, und das Zurücksetzen auf die Werkseinstellungen kann die Möglichkeit von Firmware-Problemen effektiv ausschließen.

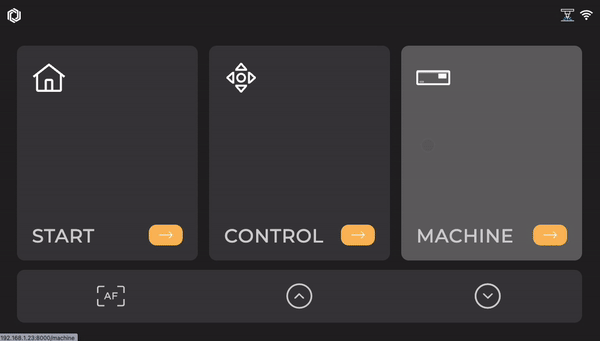

  • Setzen Sie zunächst auf Werkseinstellungen zurück (Hauptseite > Maschine > Einstellungen > Auf Werkseinstellungen zurücksetzen > Ja)
    ezgif.com-gif-maker (4).gif
  • Folgen Sie dann den Schritten im Link zu Wie man die Maschinenfirmware aktualisiert und stellen Sie sicher, dass sie auf die neueste Version aktualisiert ist.

  • Versuchen Sie erneut eine Referenzfahrt, sobald das Update abgeschlossen ist.


Überprüfen Sie das Ergebnis entsprechend:

  • Ja, Die Referenzfahrt ist nach den obigen Schritten erfolgreich >> Problem gelöst.
  • Nein, das Referenzfahrtproblem besteht nach den obigen Schritten weiterhin >>Gehe zu Schritt 3



Schritt 3 - Überprüfen Sie die Signale der Hauptplatine

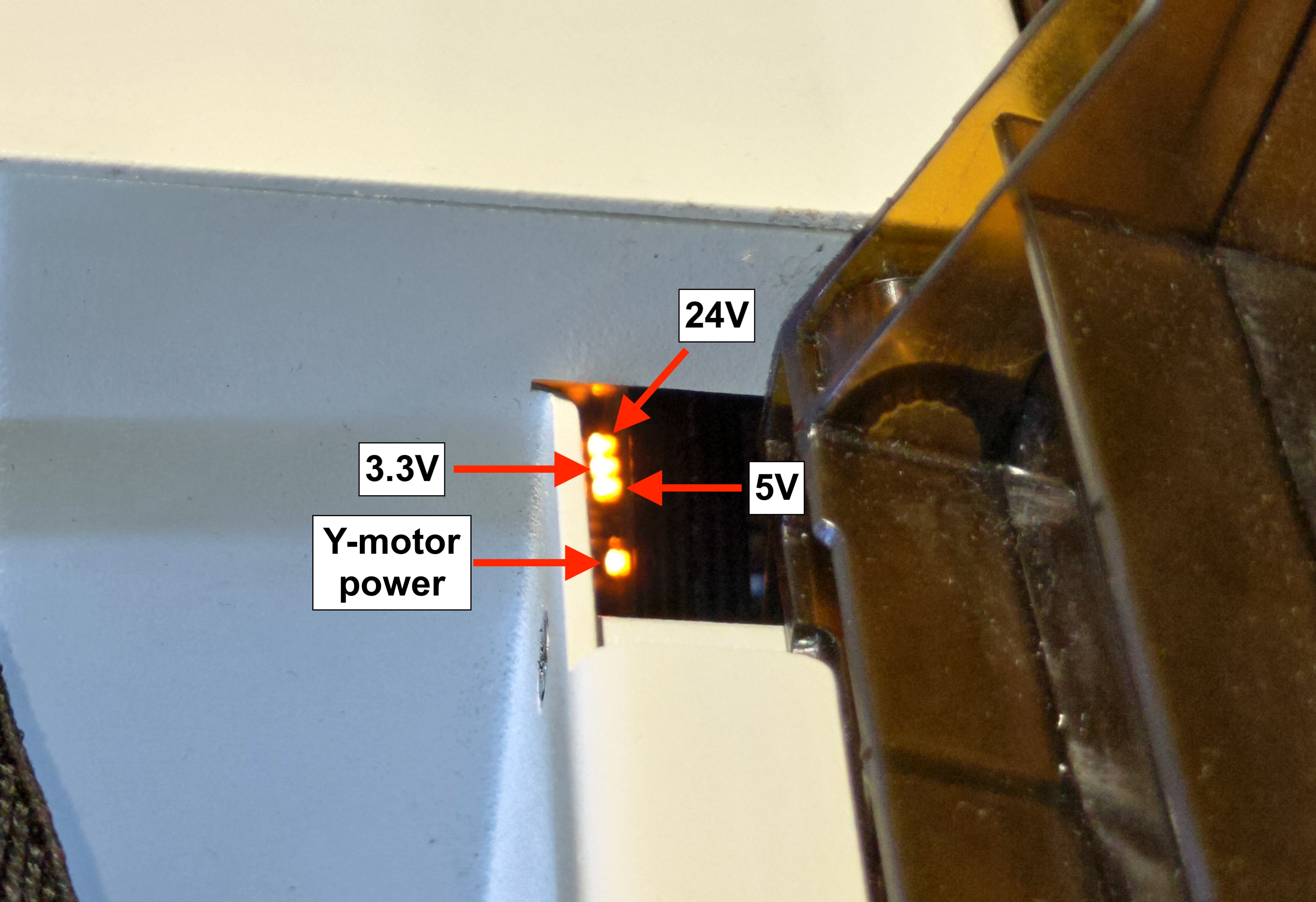

Es gibt 4 orangefarbene LED-Leuchten auf der Hauptplatine, die verschiedene Teile der Maschine darstellen.


Beziehen Sie sich auf das Video wie man die Signale der Hauptplatine findet

Video



Überprüfen Sie, ob das Problem entsprechend gelöst ist:

  • Alle Lichter bleiben an und keines davon flackert >> Gehen Sie zu Schritt 4
  • Ein oder mehrere Lichter sind aus oder flackern >> Hardwareproblem - Fehlfunktion der Hauptplatine oder des Netzteils >>Nehmen Sie ein Video von der Situation auf, wie in das Videobeschrieben, und gehen Sie zu Schritt 9 um das Problem zu melden.



Schritt 4 - Überprüfen Sie die Endschalter

Ein Endschalter wird verwendet, um den Laserkopf zu stoppen, wenn er das Ende erreicht.

Der Endschalter kann fehlerhaft sein, was zu Referenzfahrtproblemen führt, die dazu führen, dass der Laserkopf nicht stoppt oder zu früh stoppt.



Bitte sehen Sie sich das folgende Video an, um zu überprüfen, ob Ihre Endschaltersymbole beim Drücken korrekt reagieren.

▵Gedrückt = Symbol schließt

▵Nicht gedrückt = Symbol öffnet



Überprüfung des X- und Y-Endschalters



Überprüfen Sie, ob das Problem entsprechend gelöst ist:

  • Both X&Y axis function >> Gehe zu Schritt 5
  • Nur die X-Achse hat Probleme >> Hardwareprobleme - Z-Motorplatine oder FPC-Anschlussfehler (30-polig) >> Nehmen Sie ein Video der Situation auf, das sich auf Folgendes bezieht das Video und gehen Sie zu Schritt 9 um das Problem zu melden.
  • Nur die Y-Achse hat Probleme >> Hardwareprobleme - Fehler der Y-Motorplatine  >> Nehmen Sie ein Video der Situation auf, das sich auf Folgendes bezieht das Video und gehen Sie zu Schritt 9 um das Problem zu melden.
  • Weder die X- noch die Y-Achse funktioniert >> Hardwareprobleme - Fehlfunktion der Hauptplatine oder FPC-Anschlussfehler (38-polig) >> Nehmen Sie ein Video der Situation auf, das sich auf Folgendes bezieht das Video und gehen Sie zu Schritt 9 um das Problem zu melden.
  • Ungewöhnliche Geräusche beim Homing, konnte nicht in das Wartungsmenü gelangen >> Gehe zu Schritt 6



Schritt 5 - Überprüfen Sie, ob das AF-Modul funktioniert

Testen Sie die Funktion der Hauptplatine, indem Sie die AF-Taste drücken.


Klicken Sie auf die AF-Taste, um zu sehen, ob sie gut funktioniert.

Überprüfen Sie das Ergebnis entsprechend:

  •
  •
  •
  • Ja, die Z-Achse bewegt sich korrekt und der AF funktioniert >> Schritt 6
  • Nein, die Z-Achse bewegt sich, aber der AF kann nicht korrekt fokussieren/bewegt sich zufällig >> Hardwareproblem - Fehlfunktion der Hauptplatine >> Nehmen Sie ein Video der Situation auf, das sich auf Folgendes bezieht das Video, und gehen Sie zu Schritt 9 um das Problem zu melden.
  • Nein, die Z-Achse bewegt sich nicht >>Hardwareproblem - Fehlfunktion der Hauptplatine >> Nehmen Sie ein Video der Situation auf, das sich auf Folgendes bezieht das Beispiel, und gehen Sie zu Schritt 9 um das Problem zu melden.



Schritt 6 - Prüfen Sie, ob die Endschalter AUTOMATISCH aktiviert werden

Überprüfen Sie, ob die Fälle in den folgenden Videos auftreten.
(Der Modulkopf beginnt, laute Geräusche zu machen und stoppt nicht, wenn er sich in die obere oder linke Ecke bewegt.)

Video 1- Y-Grenzwertfehler


Video 2- X-Grenzwertfehler


Überprüfen Sie das Ergebnis entsprechend:

  • Ja,  das gleiche Problem wie Video 1 gezeigt passiert >> Schritt 7
  • Ja,  das gleiche Problem wie Video 2 gezeigt passiert >> Schritt 8
  • Nein, keines der in den Videos gezeigten Probleme ist aufgetreten >> Hardwareproblem- X- und Y-Motoren/Z-Motorplatinen/X-Motorplatinen >> Nehmen Sie ein Video der Situation auf, das sich auf Folgendes bezieht das Beispiel, und gehen Sie zu Schritt 9 um das Problem zu melden.



SchrittSchritt 7- X-Achse Ebenheitseinstellung

Befolgen Sie die Schritte im unten stehenden Link, um die Nivellierung der X-Achse zu überprüfen und einzustellen-
Ebenheitseinstellung der X-Achse



Überprüfen Sie das Ergebnis entsprechend:

  • Ebenheit bestätigt, Referenzfahrt erfolgreich>> Problem gelöst



Schritt 7.1 - Kontaktfläche des Y-Achsen-Endschalters verlängern

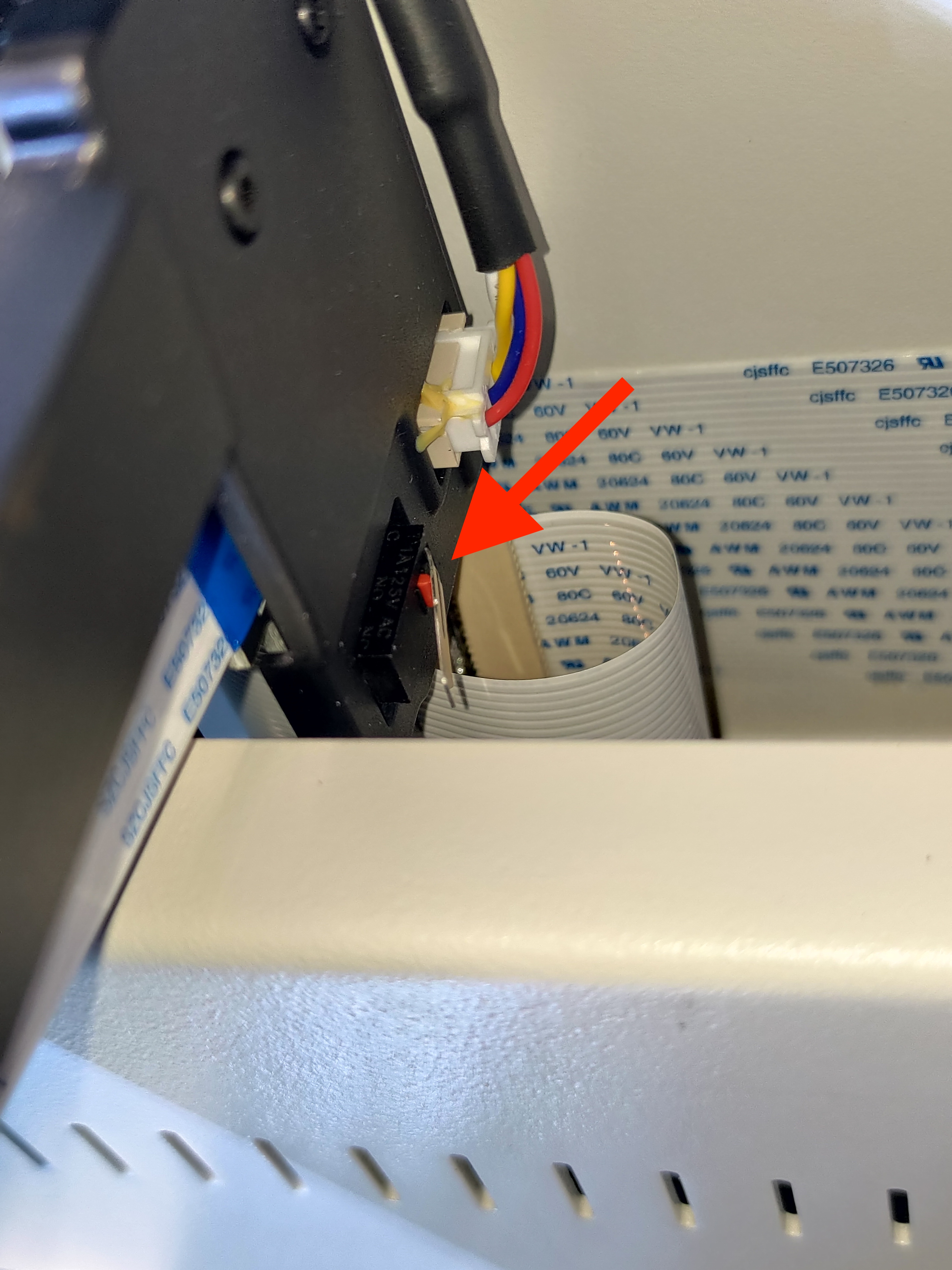

Die Metalllasche am Endschalter kann im Laufe der Zeit verschleißen, was die Empfindlichkeit der Aktivierung des Endschalters beeinträchtigt.379060.jpg

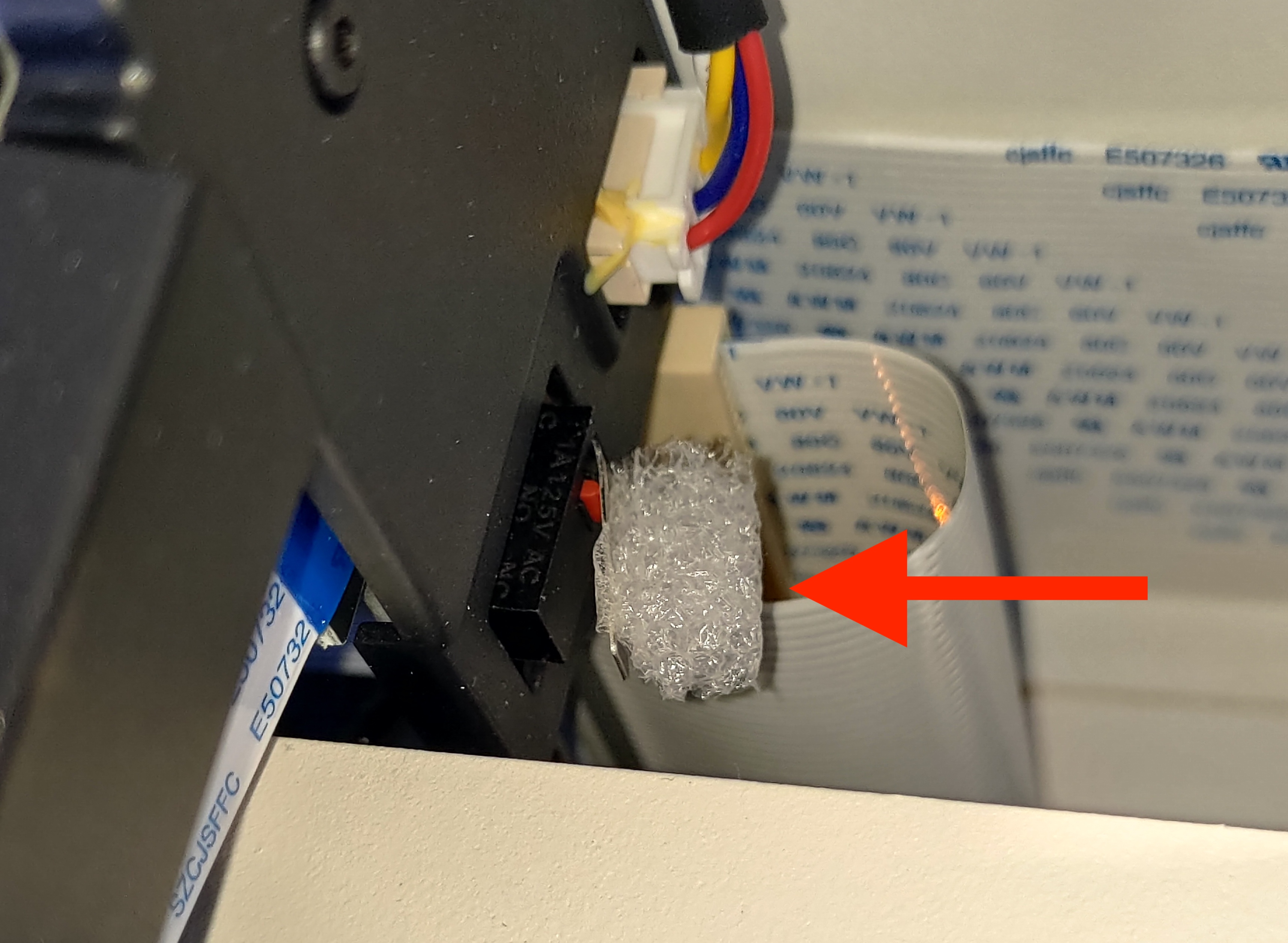

Wie in der Abbildung unten gezeigt, kann das Hinzufügen eines Schaumstoffstücks oder eines ähnlichen Materials zur Lasche vorübergehend das Problem beheben, dass die Metallplatte keinen Kontakt mit dem Y-Achsen-Endschalter herstellt.379056.jpg

Überprüfen Sie das Ergebnis entsprechend:

  • Nach der Verlängerung erfolgreich in Ausgangsposition gefahren. >> Problem gelöst
  • Fehler beim Anfahren der Ausgangsposition >> Unbekanntes Problem >> Nehmen Sie ein Video der Situation auf, das sich auf das Beispiel und gehen Sie zu Schritt 9 um das Problem zu melden.



Schritt 8 - Prüfen, ob das Kabel stört

Manchmal, wenn die Kabel nicht ordnungsgemäß organisiert sind, kann dies die Auslösung des X-Achsen-Endschalters beeinträchtigen, was zu einem Fehler beim Anfahren der Ausgangsposition führt.



Überprüfen Sie das Ergebnis entsprechend:

  • Ja >> Nach Anpassungen erfolgreich in Ausgangsposition gefahren.  >> Problem gelöst



Schritt 8.1 - Kontaktfläche des X-Achsen-Endschalters verlängern

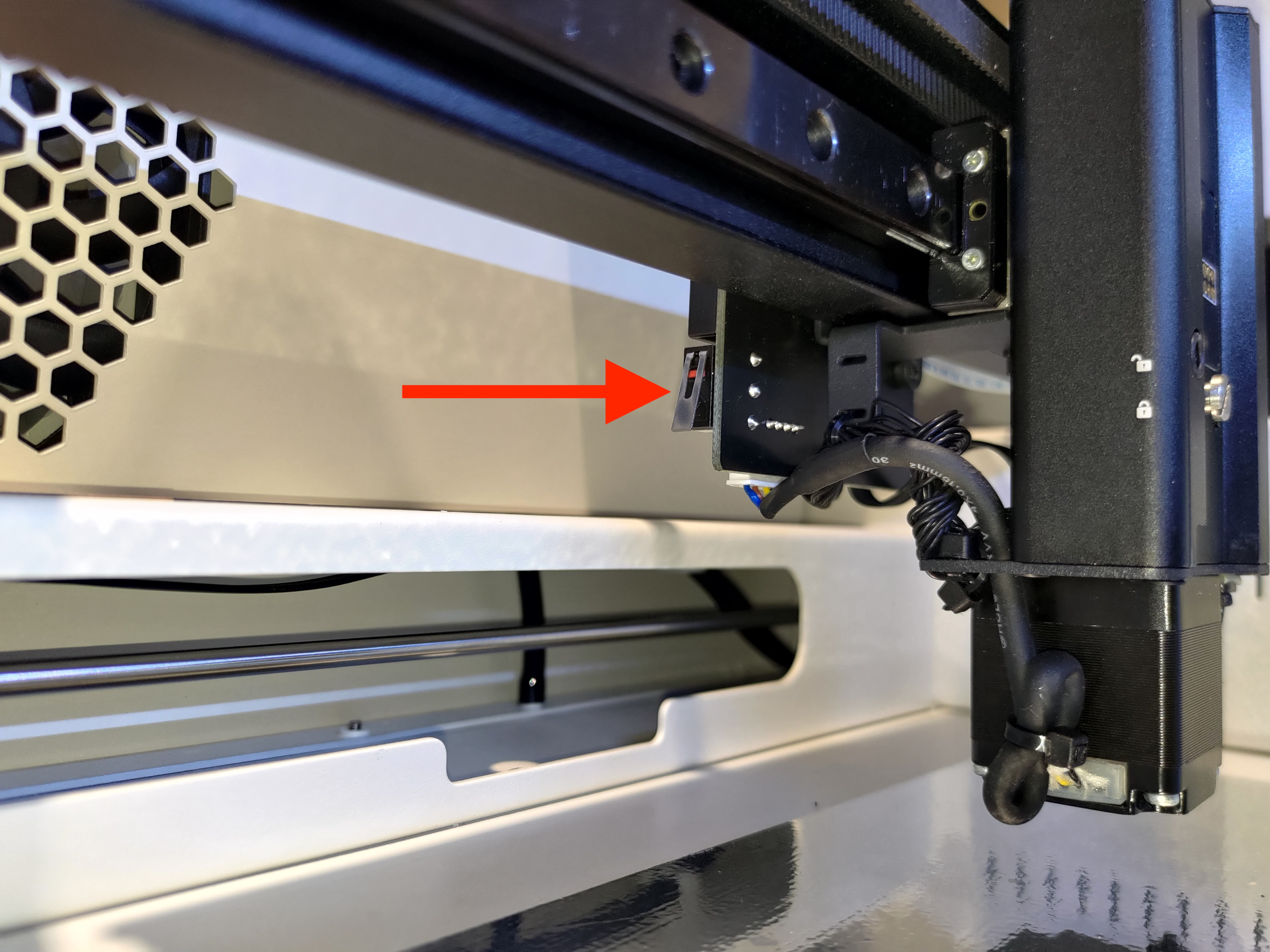

Die Metalllasche am Endschalter kann im Laufe der Zeit verschleißen, was die Empfindlichkeit der Aktivierung des Endschalters beeinträchtigt.379061.jpg

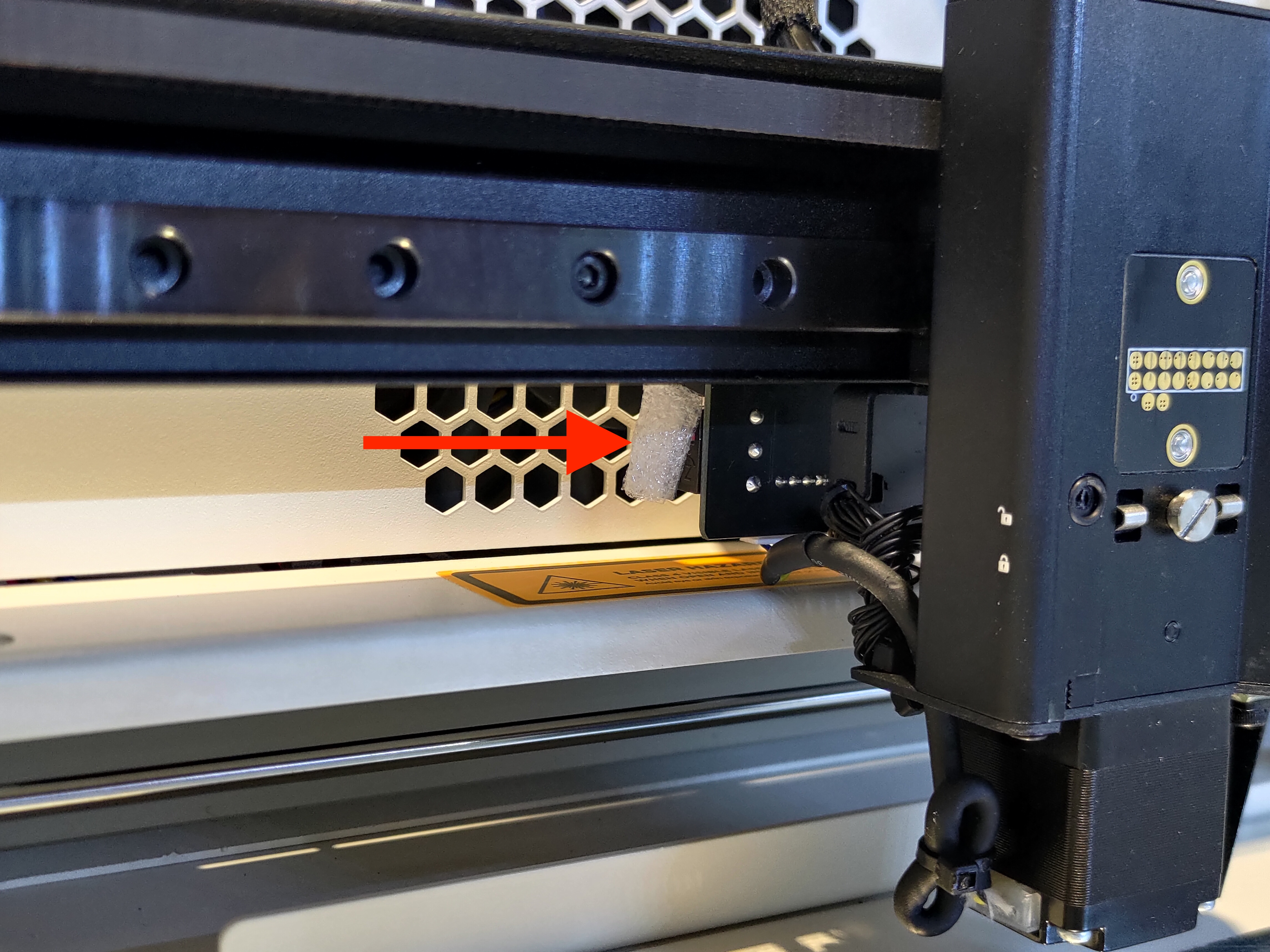

Wie in der Abbildung unten gezeigt, kann das Hinzufügen eines Schaumstoffstücks oder eines ähnlichen Materials zur Lasche vorübergehend das Problem beheben, dass die Metallplatte keinen Kontakt mit dem X-Achsen-Endschalter herstellt.379059.jpg



Überprüfen Sie das Ergebnis entsprechend:

  • Nach der Verlängerung erfolgreich in Ausgangsposition gefahren. >> Problem gelöst
  • Fehler beim Anfahren der Ausgangsposition >> Unbekanntes Problem >> Nehmen Sie ein Video der Situation auf, das sich auf das Beispiel und gehen Sie zu Schritt 9 um das Problem zu melden.



Schritt 9 - Kundendienst kontaktieren

  • Bitte folgen Sie den Anweisungen im unten stehenden Link, um ein Problem ordnungsgemäß an Ihren lokalen Händler oder den FLUX-Support zu melden. [Kundendienst kontaktieren]
  • Schrittllen Sie sicher, dass Sie die Checkliste und speicherte es als PDF-Datei, um Ihre Aktionen zu teilen.

*Die gesammelten Informationen, wie Fotos oder Videos, die das Problem Ihrer Maschine in diesem Artikel zeigen, müssen mit dem Händler oder dem FLUX-Support geteilt werden.


#END
