#919 Druckmodul antwortet nicht

Beschreibung:

Das Druckmodul erkennt Anomalien, die verschiedene Ursachen haben können, darunter verschmutzte Oberflächen, die die Modulkontakte beeinträchtigen und zu schlechtem Kontakt/falscher Modulinstallation/Firmware-Anomalien usw. führen können. Bitte beachten Sie die folgenden Schritte, um den Zustand Ihrer Maschine zu beurteilen.

Schritt 1 - Überprüfen Sie die Moduleinstellung in der Software

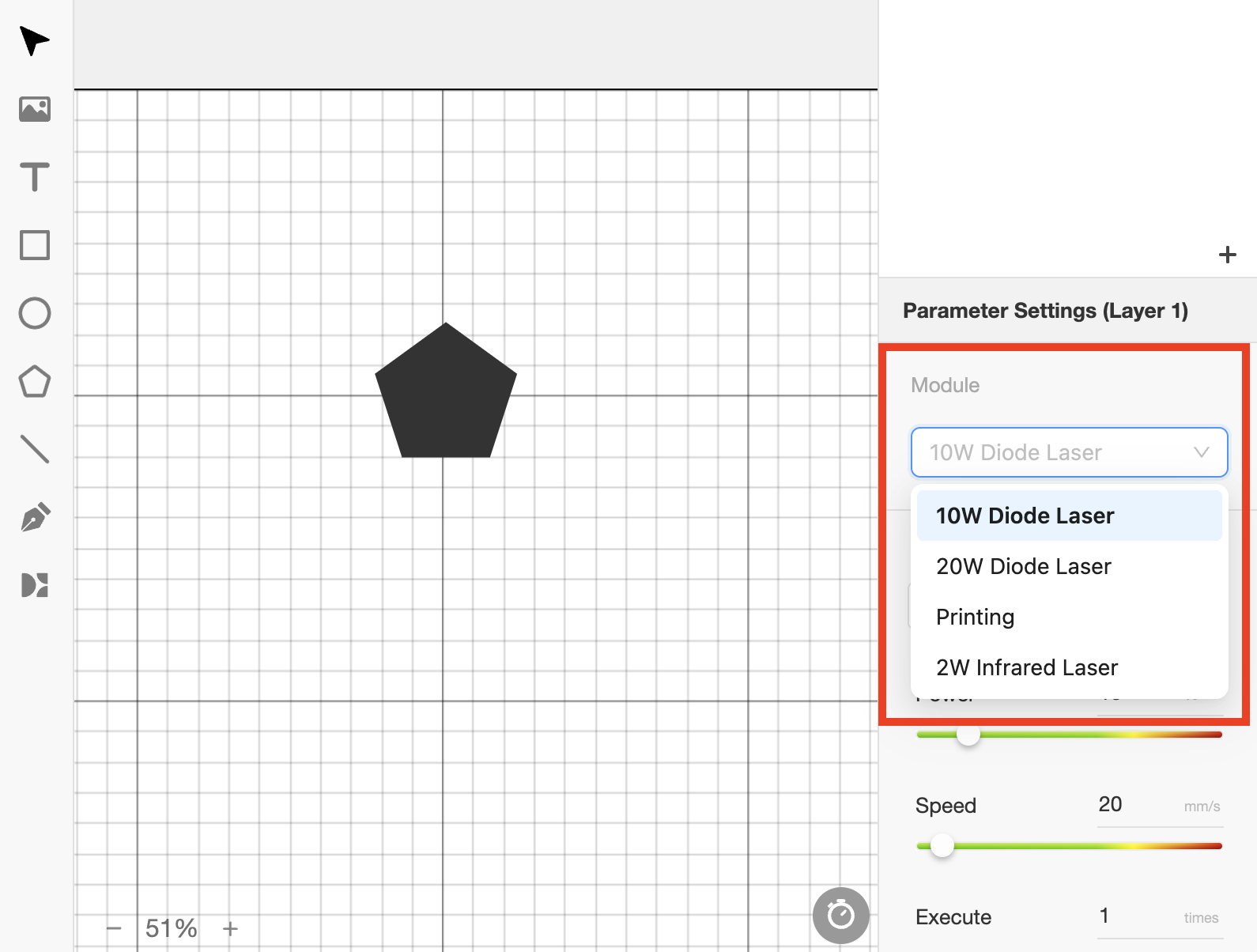

Bitte überprüfen Sie, ob das in der Software ausgewählte Modul dem Druckmodul entspricht.

Befolgen Sie die nachstehenden Schritte entsprechend:

Schritt 2 - Reinigen Sie das Modul und die Kontaktfläche (POGO-Pin)

Gelegentlich kann es aufgrund von Schmutz oder Verunreinigungen auf den Modulkontaktflächen zu schlechtem Kontakt kommen. Bitte reinigen Sie die Verbindungspunkte (POGO-Pins) sowohl des Moduls als auch des Modulsitzes.

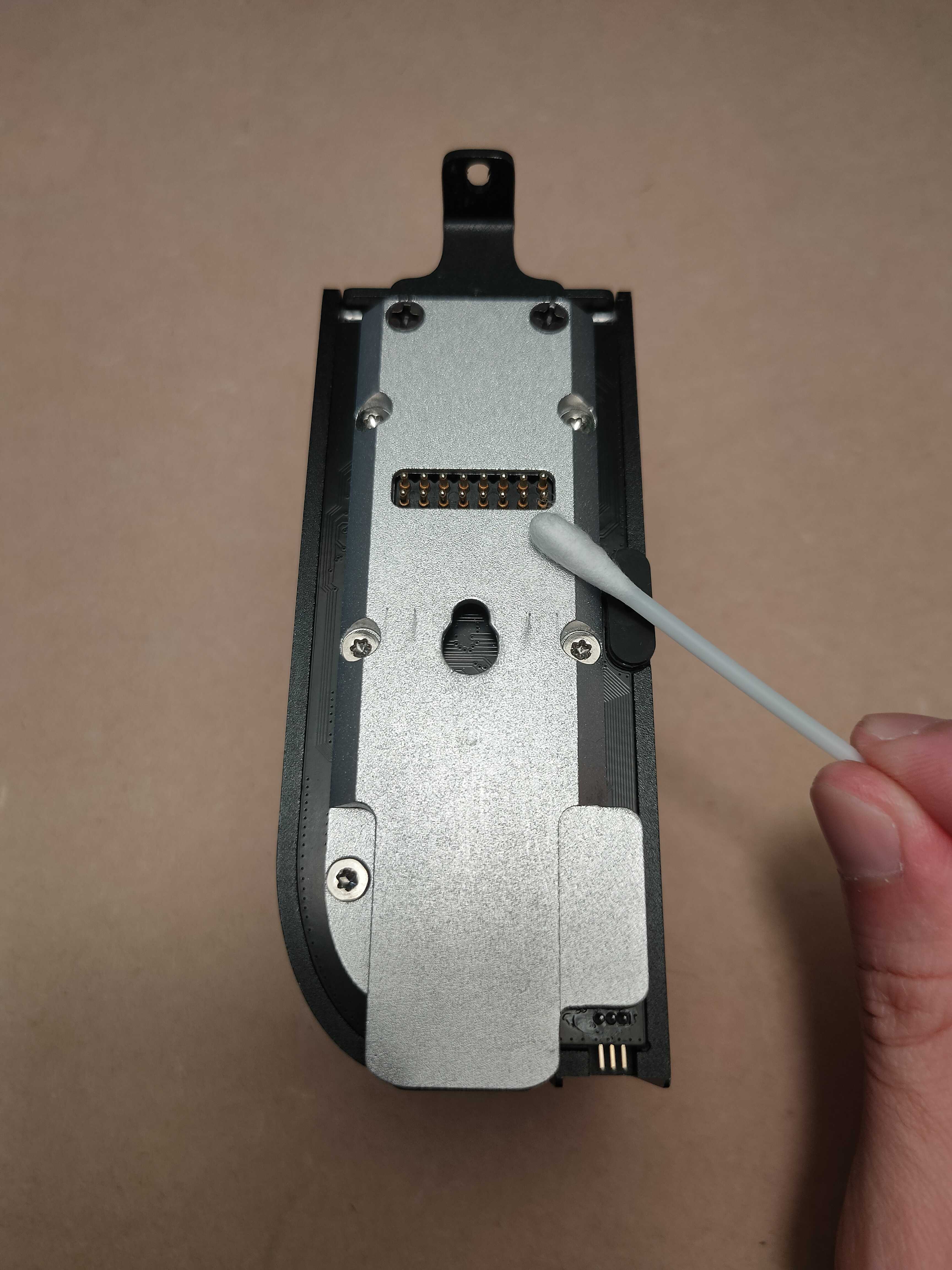

1. Verwenden Sie ein mit Alkohol leicht angefeuchtetes Wattestäbchen, um die Pogo-Pins hinter dem Druckmodul zu reinigen.

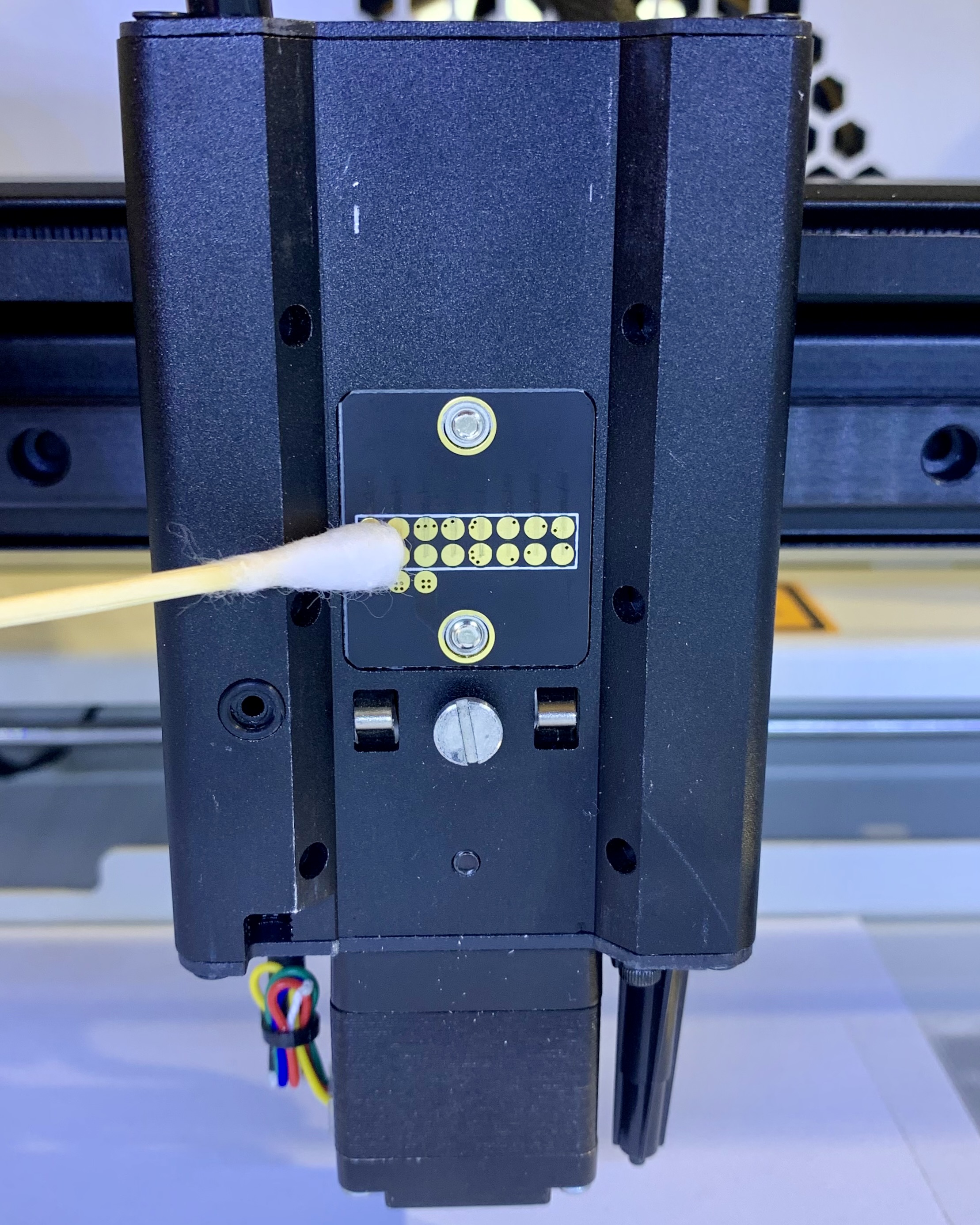

2. Verwenden Sie ein Wattestäbchen mit einer kleinen Menge Alkohol, um die Pogo-Pins an der internen Modulbuchse der Maschine zu reinigen.

Bestimmen Sie das Ergebnis und die nächste durchzuführende Aktion:

Schritt 3 - Überprüfen Sie das Symbol auf dem Touchscreen

In der oberen rechten Ecke des Bildschirms befindet sich ein Symbol, das Ihr installiertes Modul anzeigt.

Symbolbeispiel:

10W/20W Diodenlaser-Modul	Druckmodul	2W Infrarot-Lasermodul

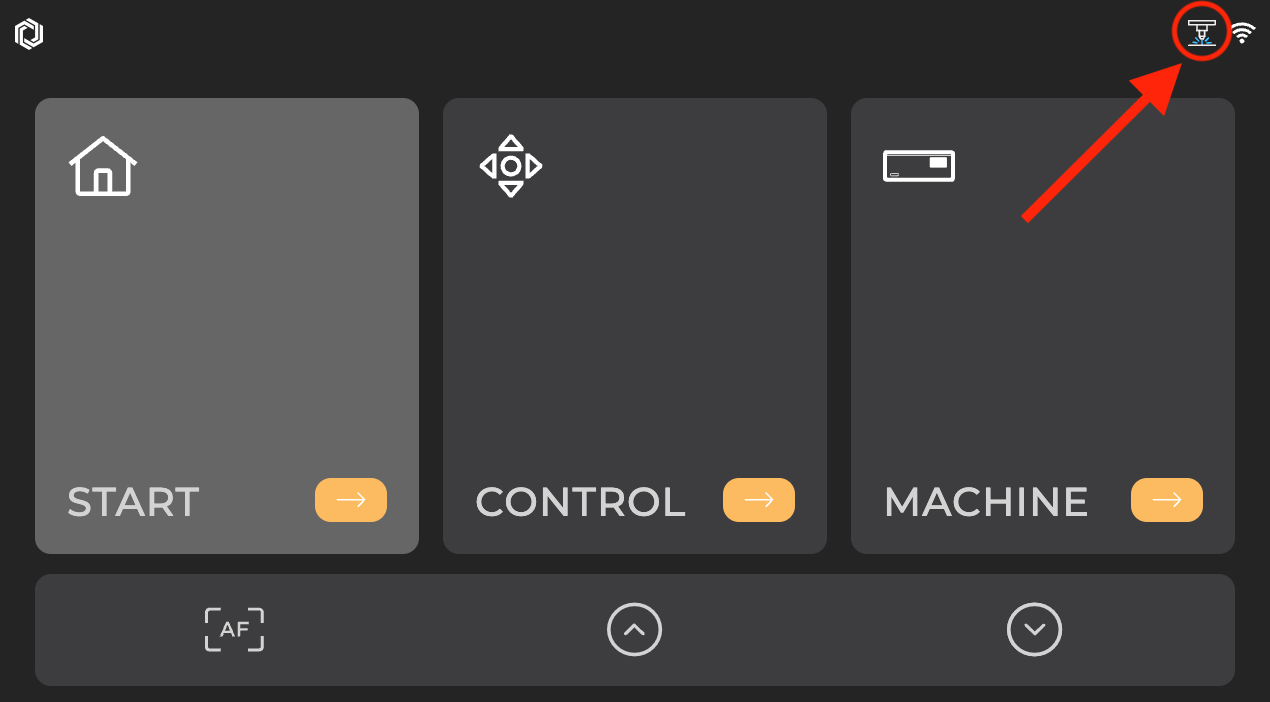

Bildschirmbeispiel - Hauptseite:

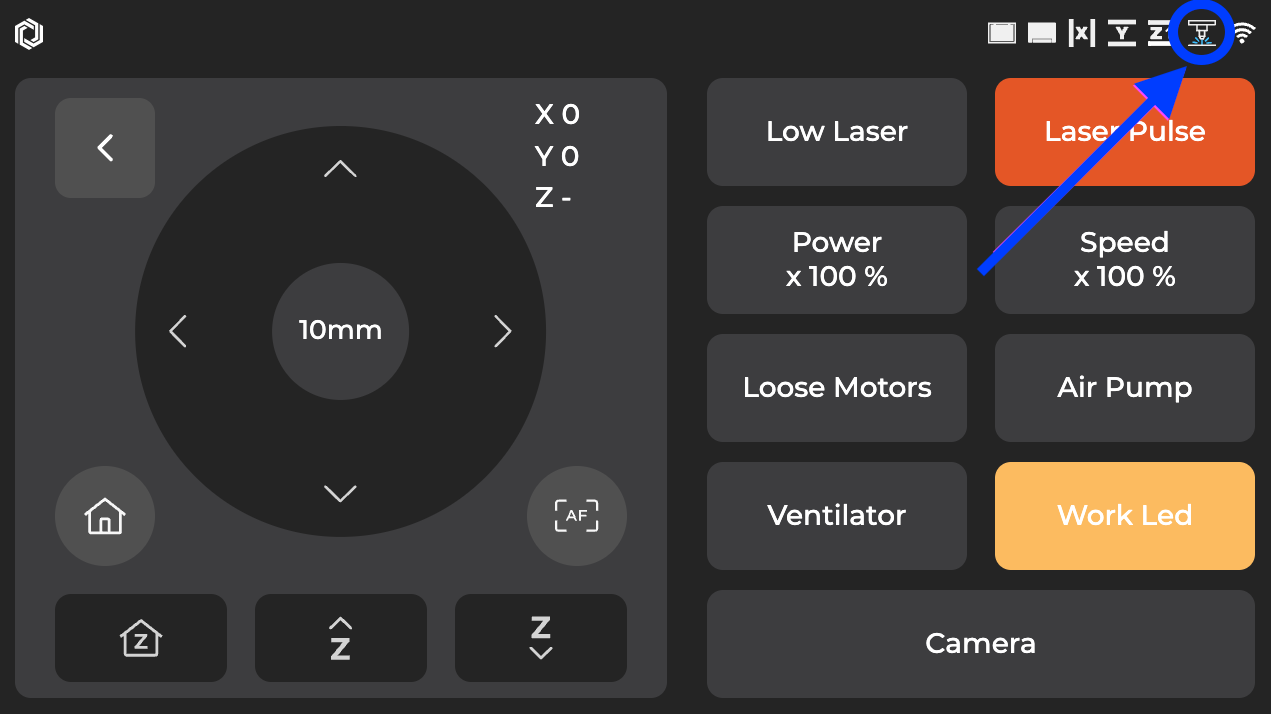

Bildschirmbeispiel - Steuermodus:

Bestimmen Sie das Ergebnis und die nächste durchzuführende Aktion:

Schritt 3.1 - Überprüfen Sie die Installation des Moduls

Bitte beachten Sie die folgenden Seiten, um zu überprüfen, ob Ihr Modul korrekt installiert ist.

Druckmodul

Bestimmen Sie das Ergebnis und die nächste durchzuführende Aktion:

Schritt 3.2 - Aktualisieren Sie die Seite des Touchscreens

Das Aktualisieren der Seite des Touchscreens kann das Problem lösen, dass das System abgestürzt ist oder nicht reagiert.

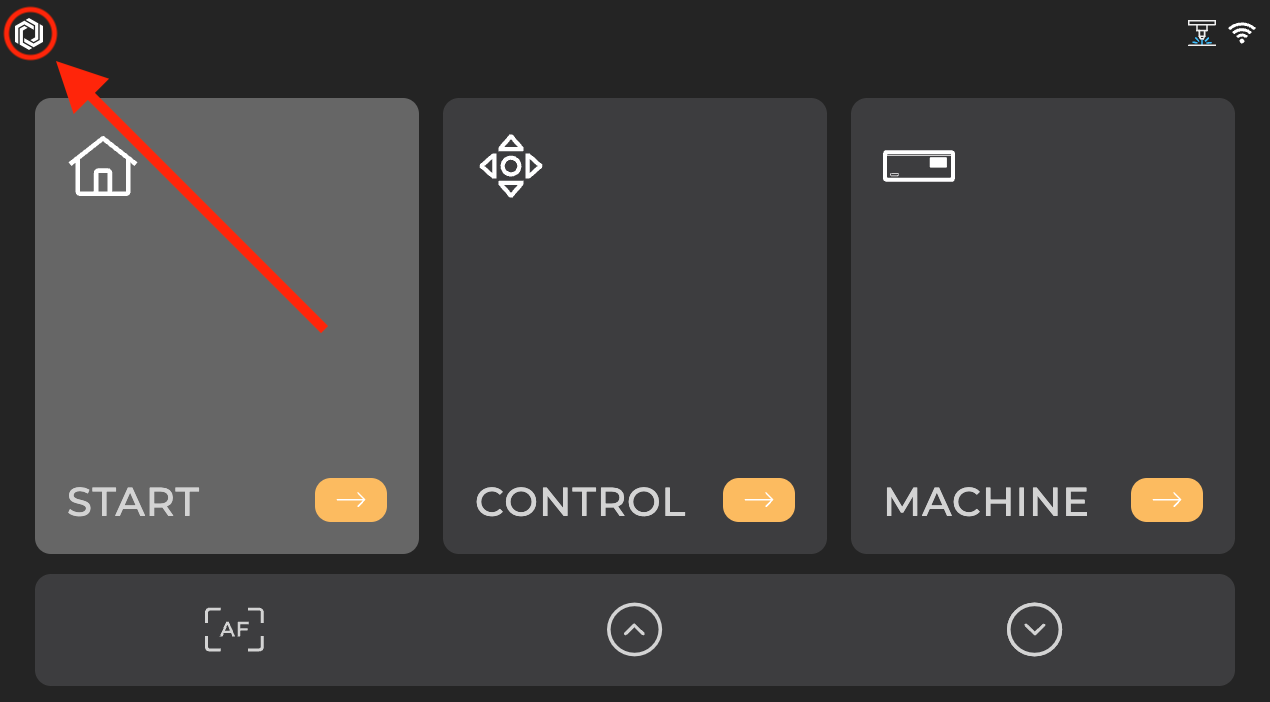

Berühren Sie das FLUX-LOGO in der oberen linken Ecke des Bildschirms. Der Bildschirm beginnt zu laden. In weniger als einer Minute kehrt er dann zur Hauptseite zurück, was darauf hinweist, dass die Aktualisierung abgeschlossen ist.

Bestimmen Sie das Ergebnis und die nächste durchzuführende Aktion:

Schritt 3.3 - Gegenprüfung mit einem anderen Modul (Optional)

Um die Möglichkeit auszuschließen, dass das Modul fehlerhaft ist, ist das Ausprobieren eines anderen Moduls eine gute Möglichkeit, um zu sehen, ob das Problem vom Modul selbst ausgeht.
(Bitte überspringen Sie diesen Schritt zu Schritt 4 wenn Sie kein zweites Modul haben)

Bestimmen Sie das Ergebnis und die nächste durchzuführende Aktion:

Schritt 4 - Ausschluss der Möglichkeit von Firmware-Problemen

Eine erfolglose Firmware-Installation kann zu einer instabilen Erkennung führen.
Das Zurücksetzen auf die Werkseinstellungen kann die Möglichkeit von Firmware-Problemen effektiv ausschließen.

• Setzen Sie zuerst die Maschine auf die Werkseinstellungen zurück.
  (Hauptseite > Maschine > Einstellungen > Auf Werkseinstellungen zurücksetzen > Ja)



• Nach dem Zurücksetzen auf die Werkseinstellungen, aktualisieren Sie bitte die Firmware gemäß der folgenden Seite.
  Ador - Firmware-Update


• Führen Sie nach den obigen Schritten denselben Vorgang erneut aus, um zu sehen, ob er funktioniert.

Bestimmen Sie das Ergebnis und die nächste durchzuführende Aktion:

Schritt 5 - Kundendienst kontaktieren

#End
