Beam Air Pro - Anleitung zum Austausch der Hauptplatine

Schritt 1 - Schalten Sie das Gerät aus und entfernen Sie das Netzkabel.

Schritt 2 - Öffnen Sie die vier Schnallen und entfernen Sie die obere Abdeckung.

⚠︎ Achtung: Bitte achten Sie auf die Position Ihrer Finger, um ein Einklemmen beim Öffnen der Schnallen zu vermeiden.

Schritt 3 - Entfernen Sie die Filter

Beachten Sie die ersten drei Sekunden des Videos, um die Filter zu entfernen.

Schritt 4 - Entfernen Sie die untere Abdeckung

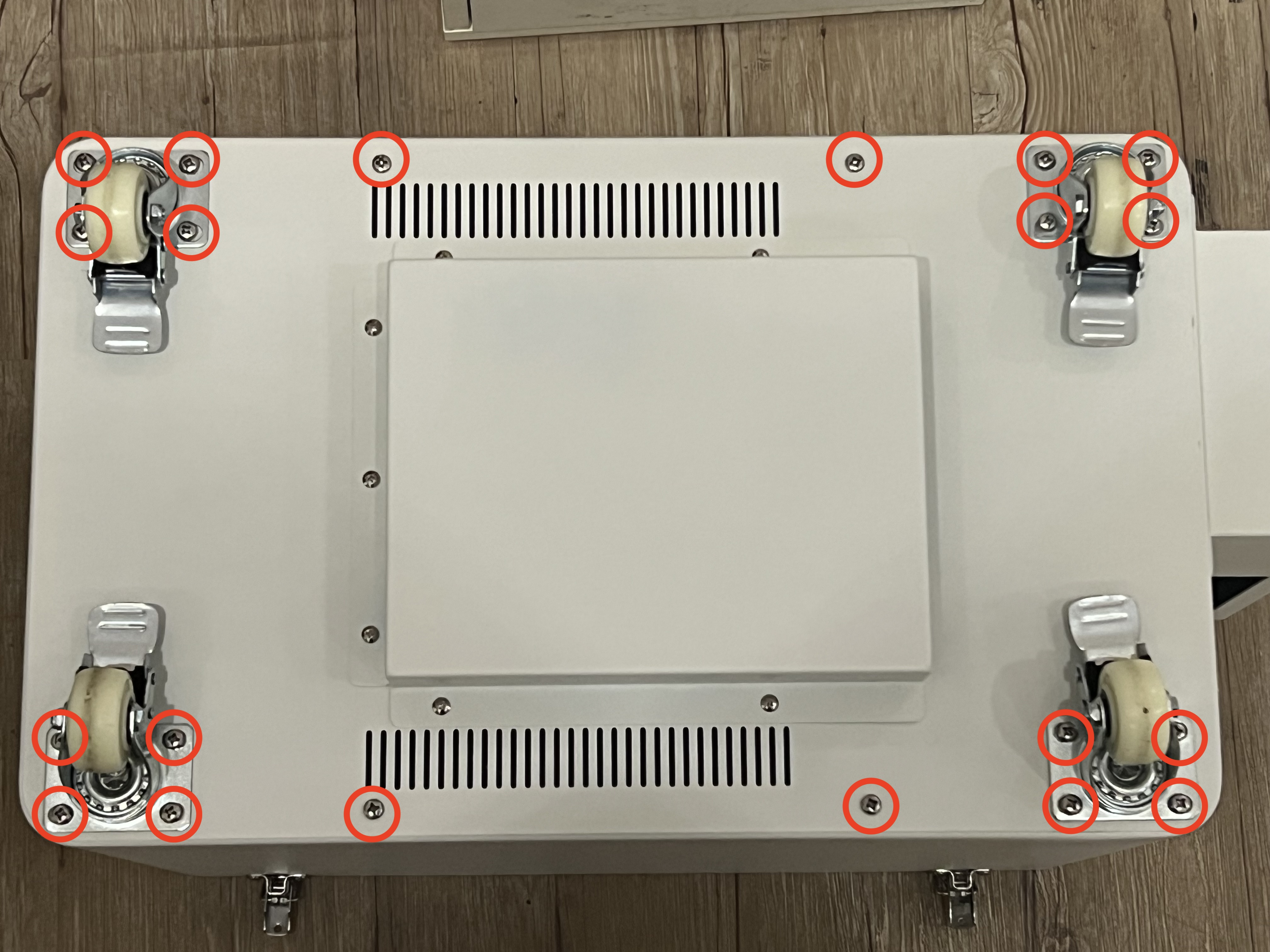

Drehen Sie den Beam Air Pro um und verwenden Sie einen Kreuzschlitzschraubendreher, um die 20 Schrauben zu lösen, um die untere Abdeckung und die Rollen zu entfernen.

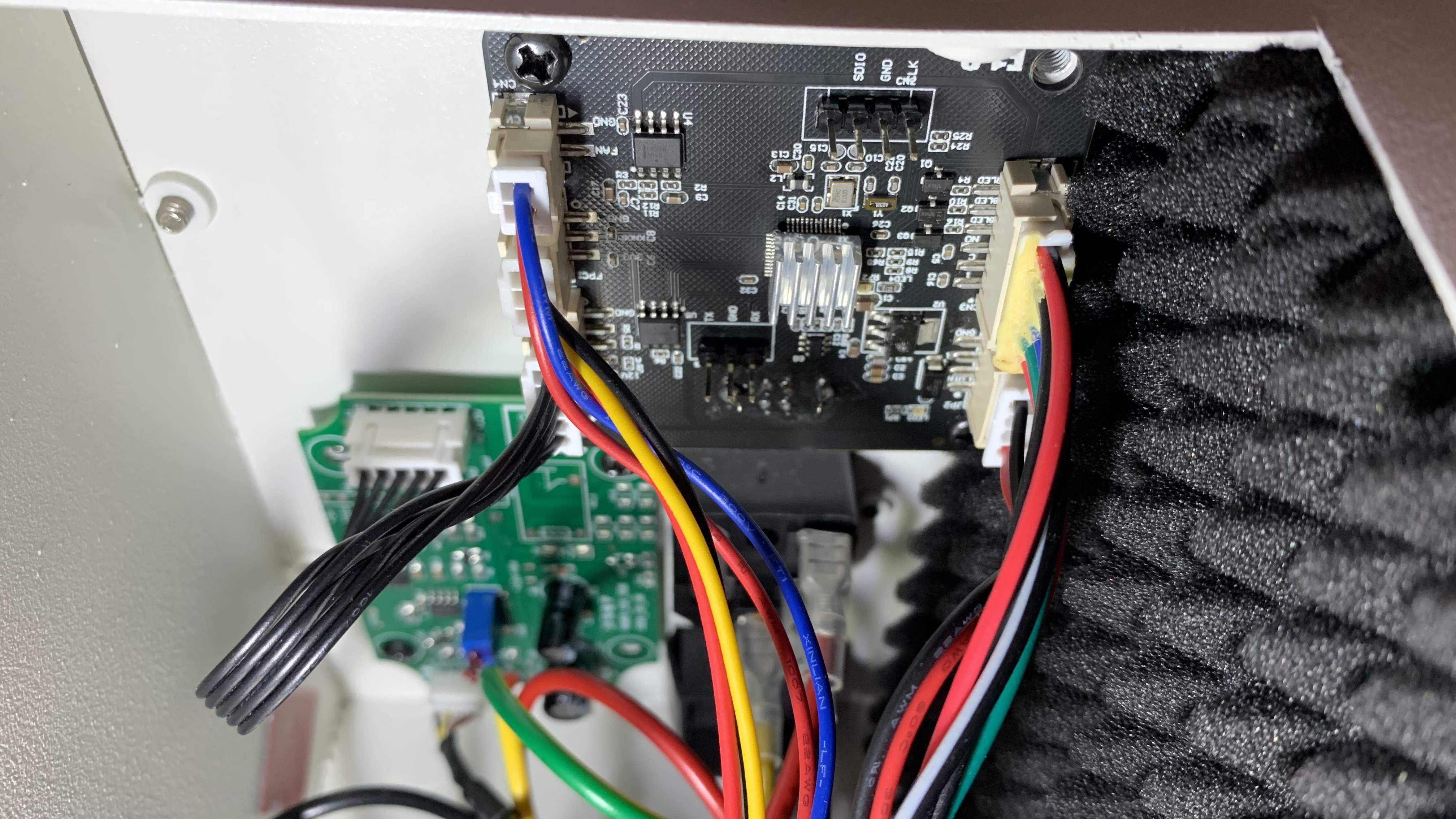

Schritt 5 - Entfernen Sie die Kabel und Schrauben auf der Hauptplatine

Entfernen Sie die Kabel

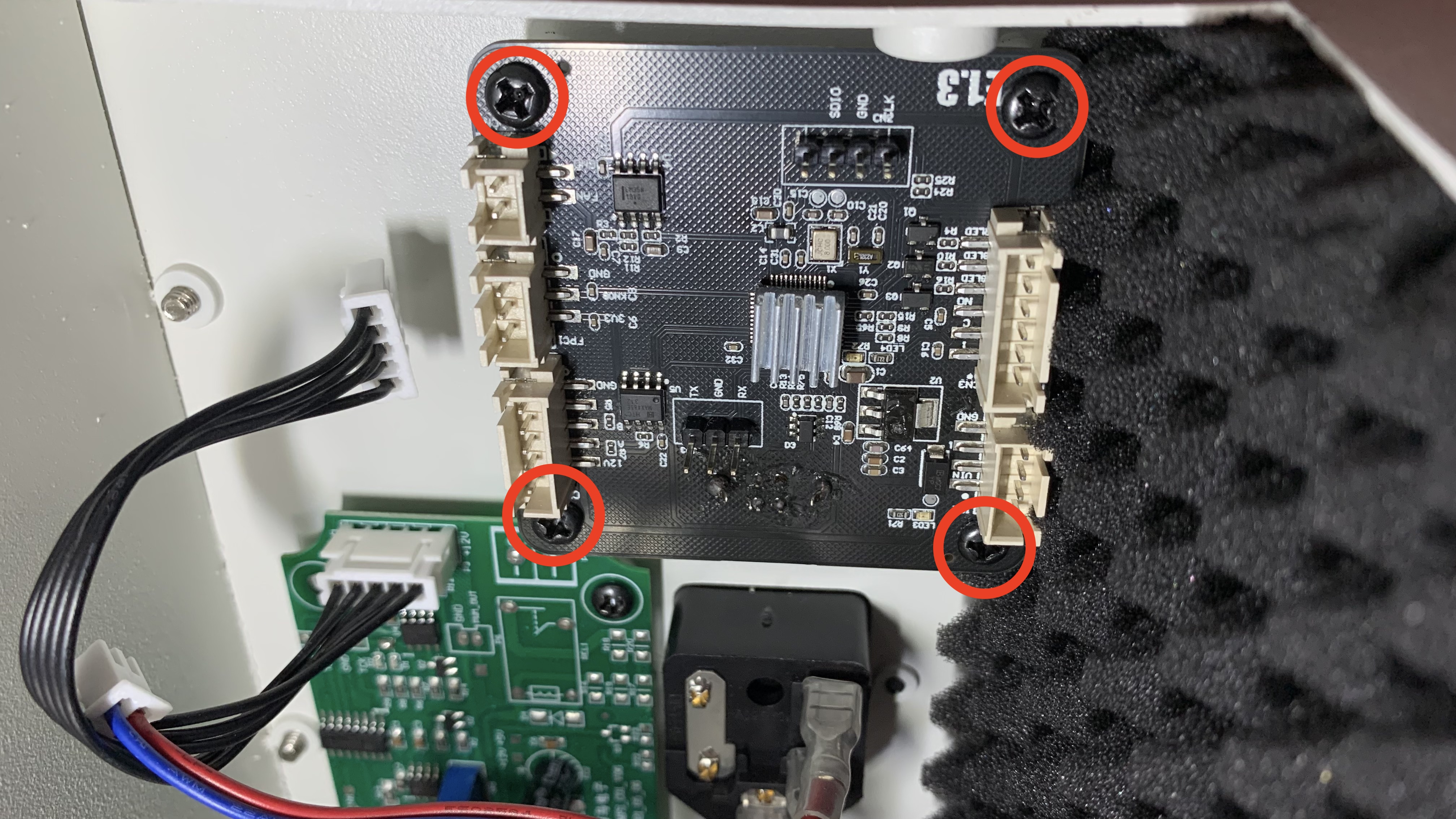

Verwenden Sie einen Kreuzschlitzschraubendreher, um die vier Schrauben zu lösen.

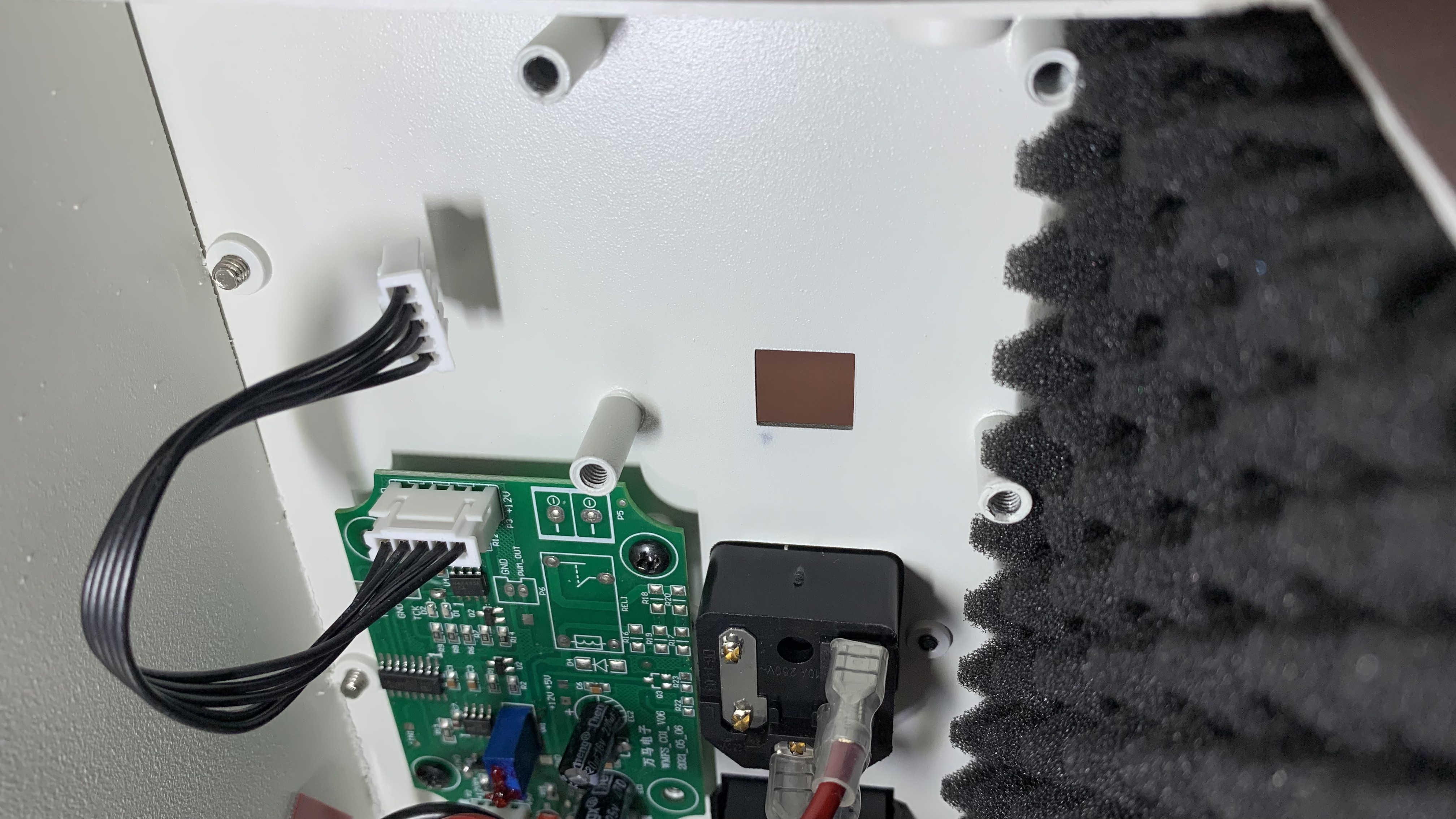

Schritt 6 - Entfernen Sie die Hauptplatine

Schritt 7 - Installieren Sie die neue Hauptplatine

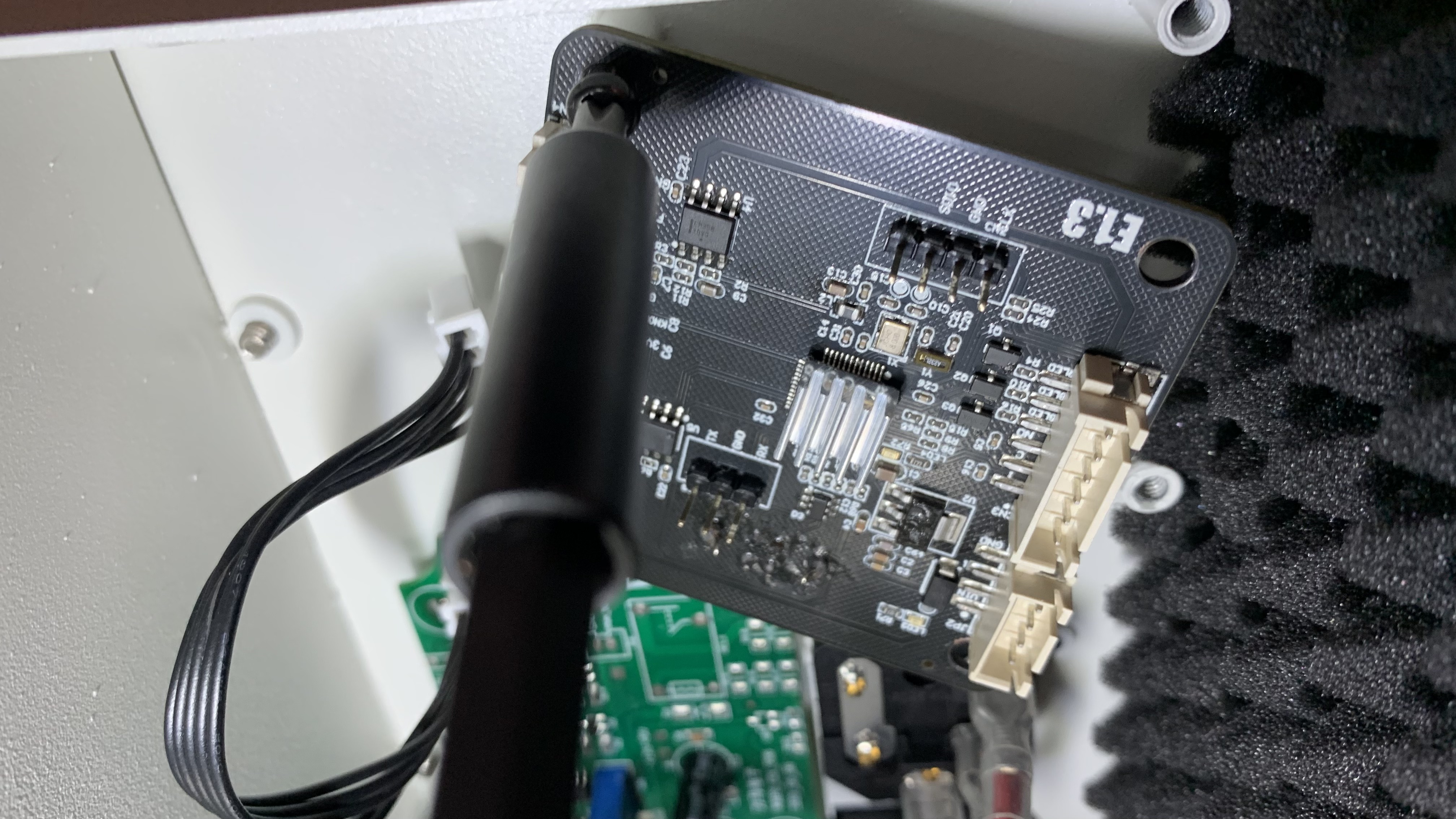

Schrauben Sie eine der Befestigungsschrauben auf der Hauptplatine zur Hälfte ein.

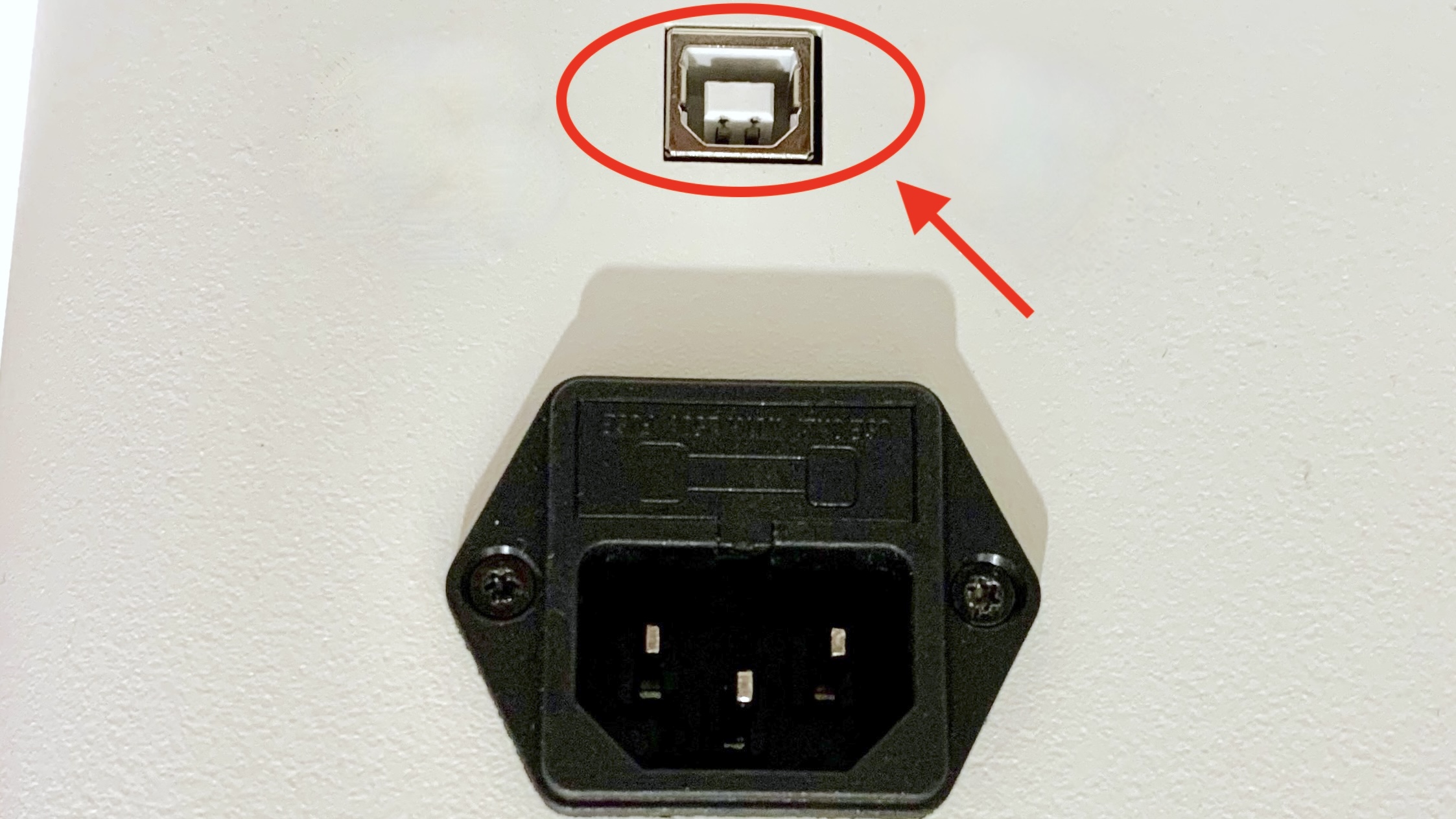

Richten Sie den USB-B-Anschluss auf der Rückseite der Hauptplatine mit dem Loch im Gehäuse aus und schrauben Sie dann die diagonalen Schrauben ein, um die Position der Hauptplatine zu fixieren.

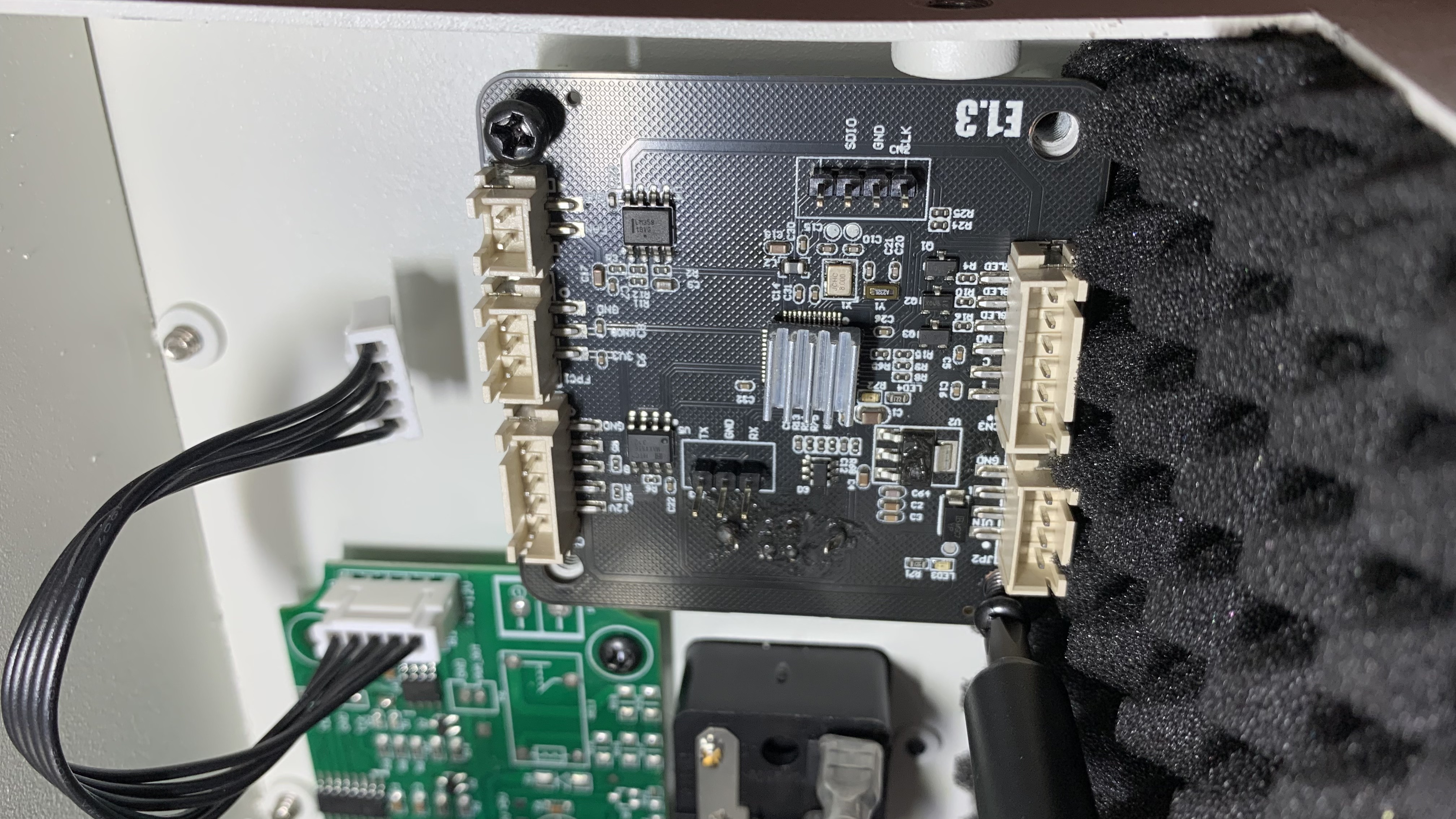

Schrauben Sie die vier Schrauben ein, um die Hauptplatine zu befestigen.

Schließen Sie alle Kabel an.

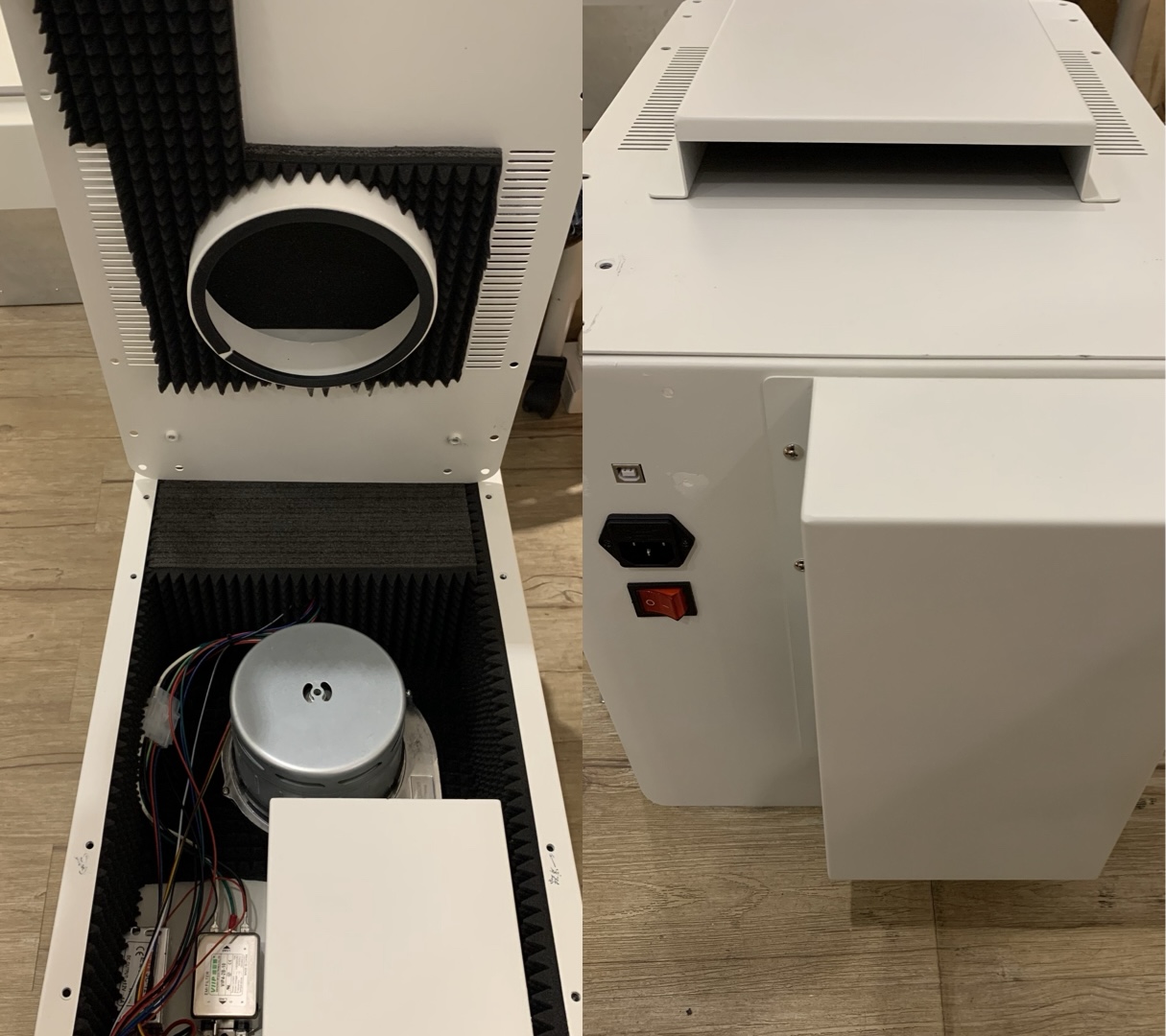

Schritt 8 - Installieren Sie die untere Abdeckung

Überprüfen Sie die Ausrichtung und installieren Sie die Abdeckung.

Verwenden Sie einen Kreuzschlitzschraubendreher, um die 20 Schrauben einzuschrauben, um die untere Abdeckung und die Rollen zu befestigen.

#ENDE
