Beam Air Pro - Anleitung zum Austausch des 12V-Netzteils

Schritt 1 - Schalten Sie das Gerät aus und entfernen Sie das Netzkabel.

Schritt 2 - Öffnen Sie die vier Schnallen und entfernen Sie die obere Abdeckung.

⚠︎ Achtung: Bitte achten Sie auf die Position Ihrer Finger, um ein Einklemmen beim Öffnen der Schnallen zu vermeiden.

Schritt 3 - Entfernen Sie den Filter

Beachten Sie die ersten drei Sekunden des Videos, um die Filter zu entfernen.

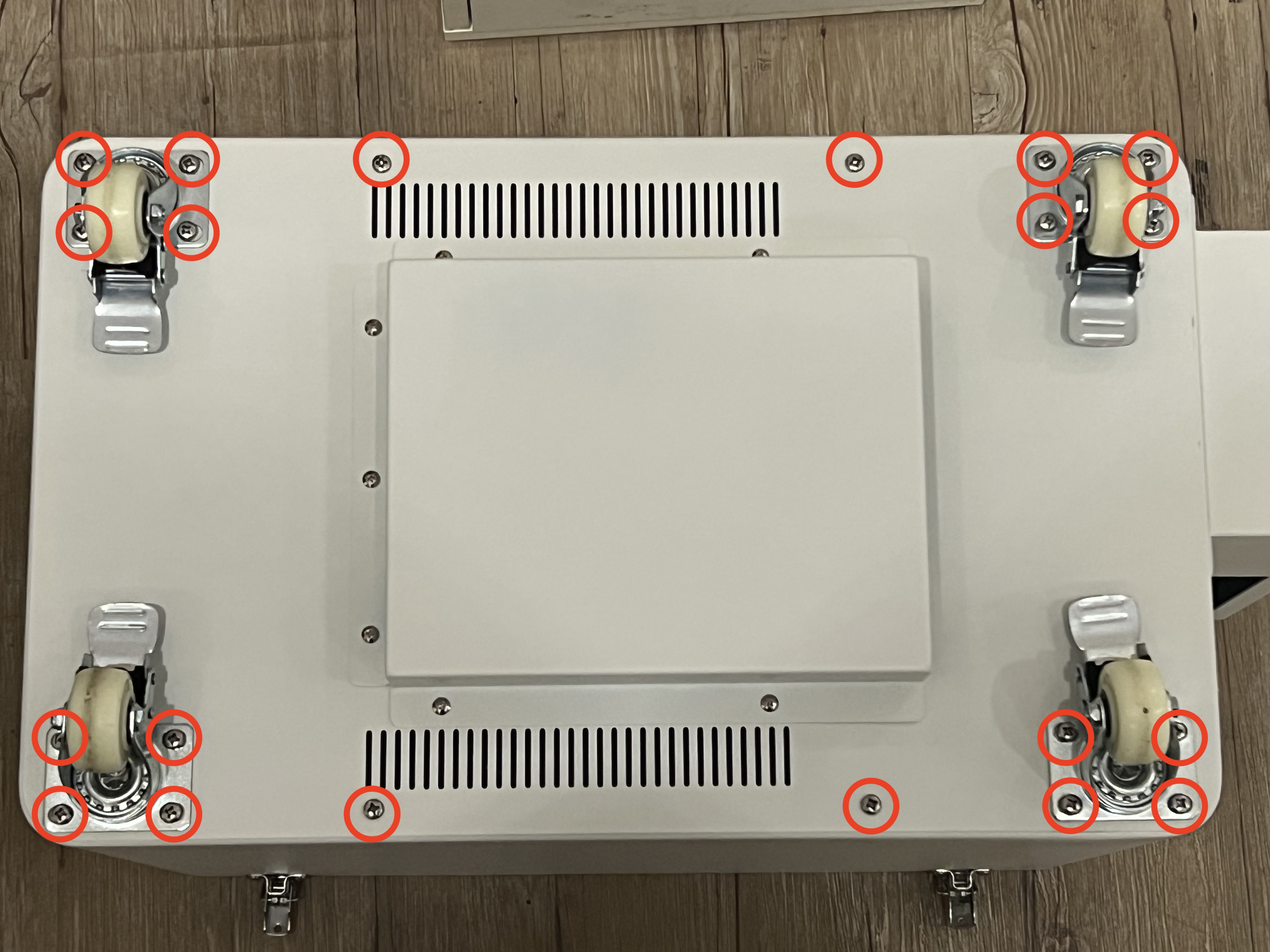

Schritt 4 - Entfernen Sie die untere Abdeckung

Drehen Sie den Beam Air Pro um und verwenden Sie einen Kreuzschlitzschraubendreher, um die 20 Schrauben zu lösen und die untere Abdeckung sowie die Rollen zu entfernen.

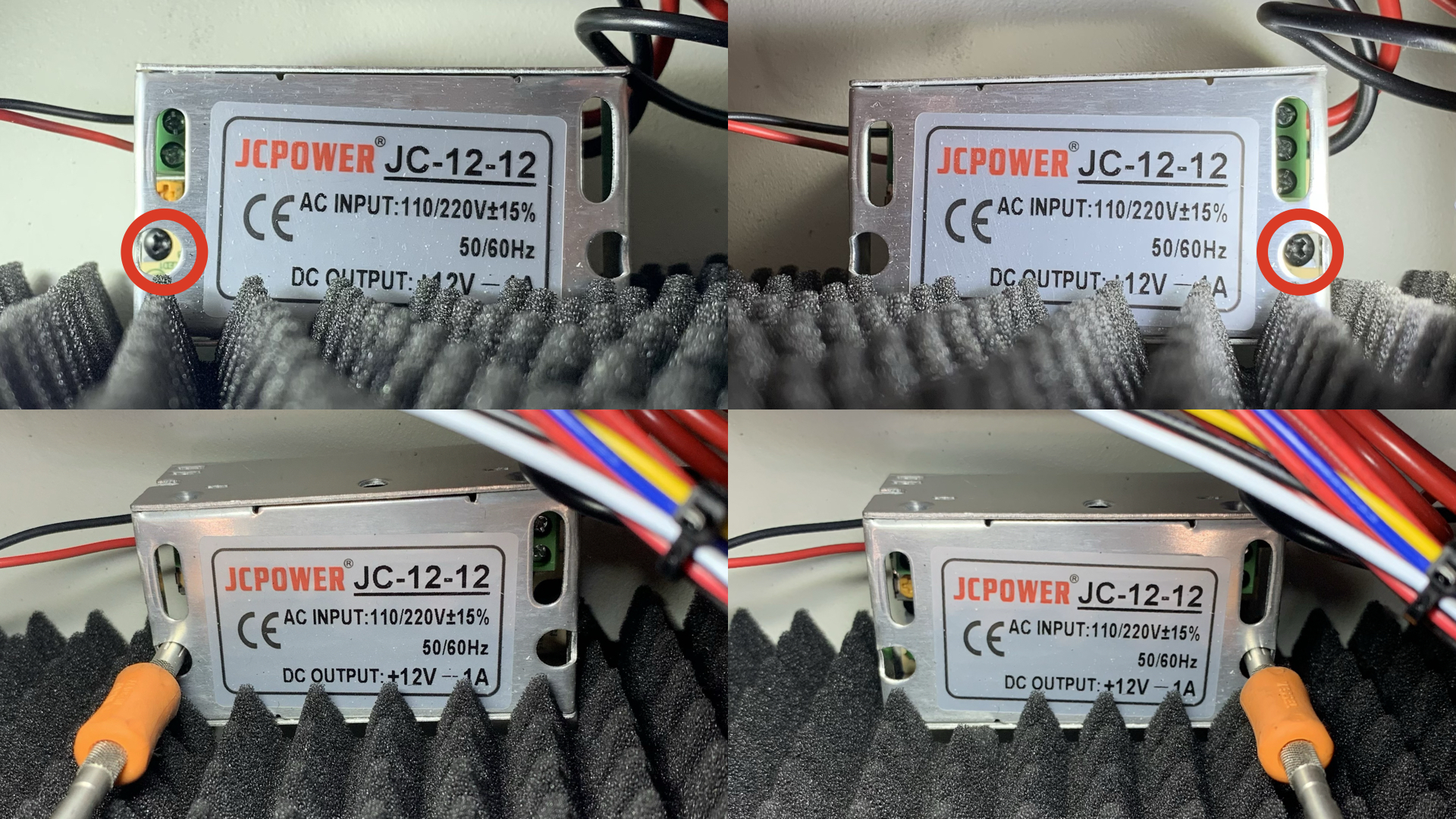

Schritt 5 - Lösen Sie die Befestigungsschrauben des 12V-Netzteils.

Schritt 6 - Entfernen Sie die Kabel des 12V-Netzteils

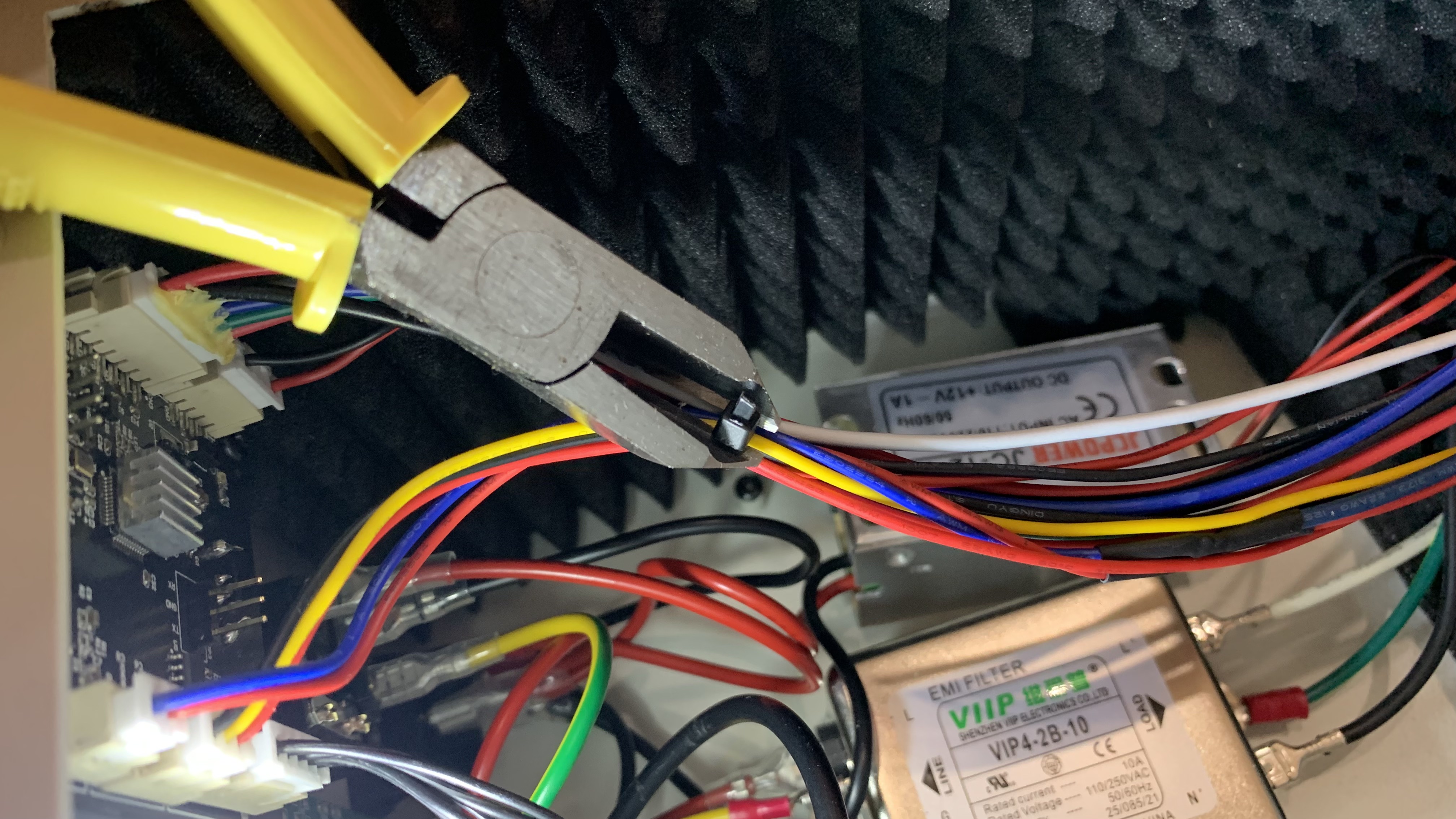

Verwenden Sie eine Kabelzange, um den Kabelbinder zu durchtrennen.

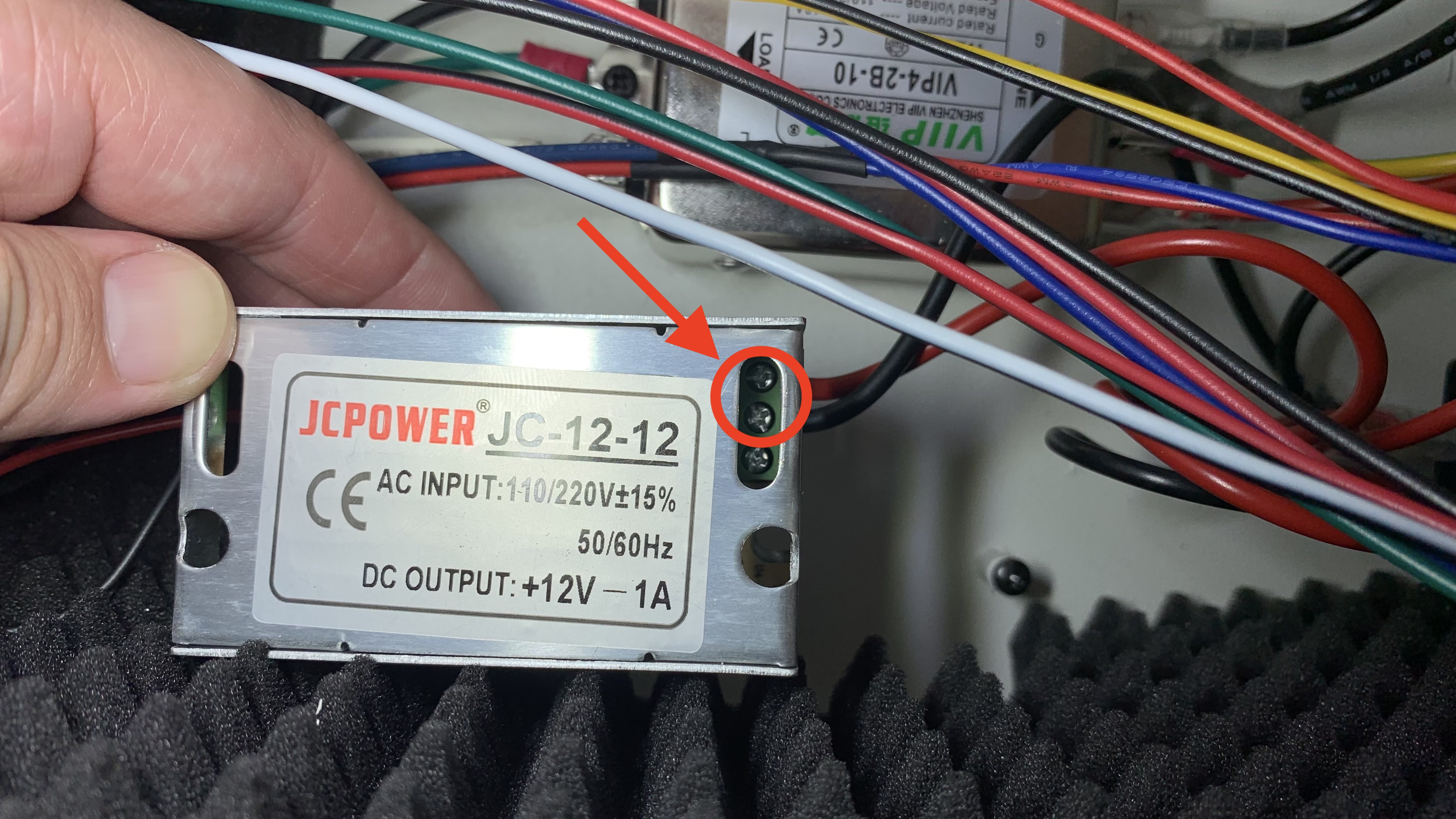

Überprüfen Sie die Position der Schrauben, mit denen die Steckkabel befestigt sind.

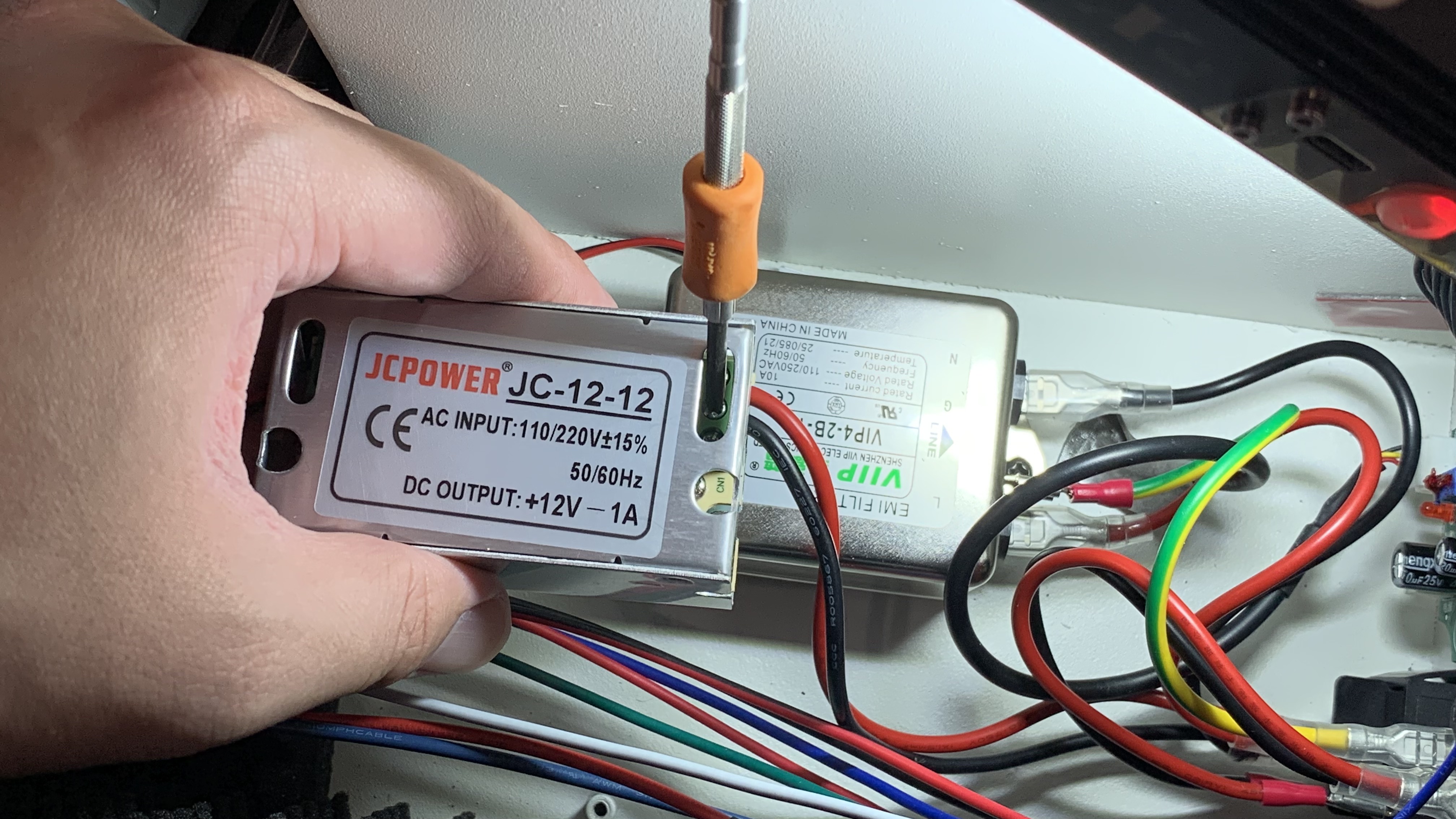

Verwenden Sie einen Kreuzschlitzschraubendreher, um die Schrauben zu lösen.

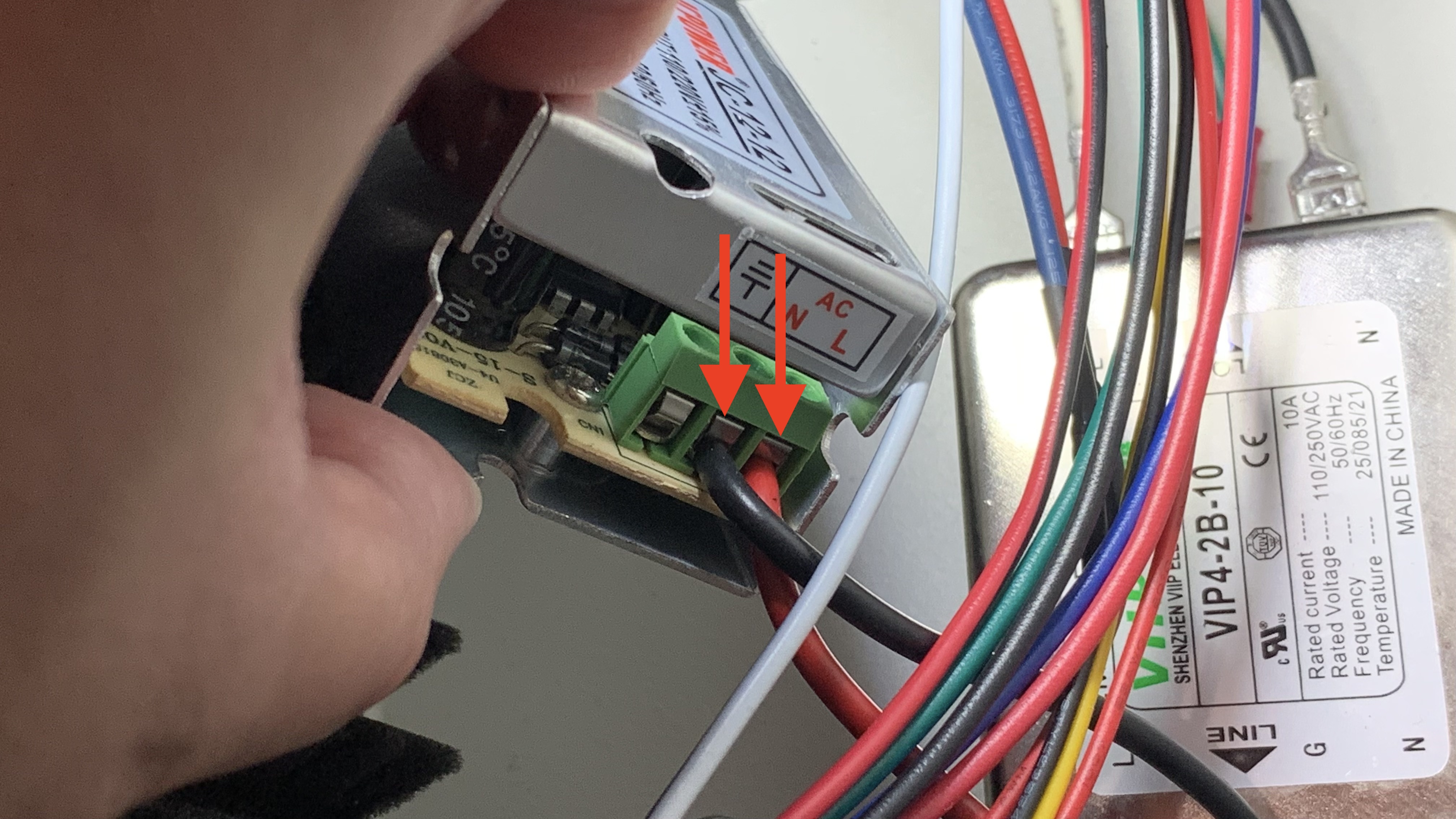

Entfernen Sie die Steckkabel.

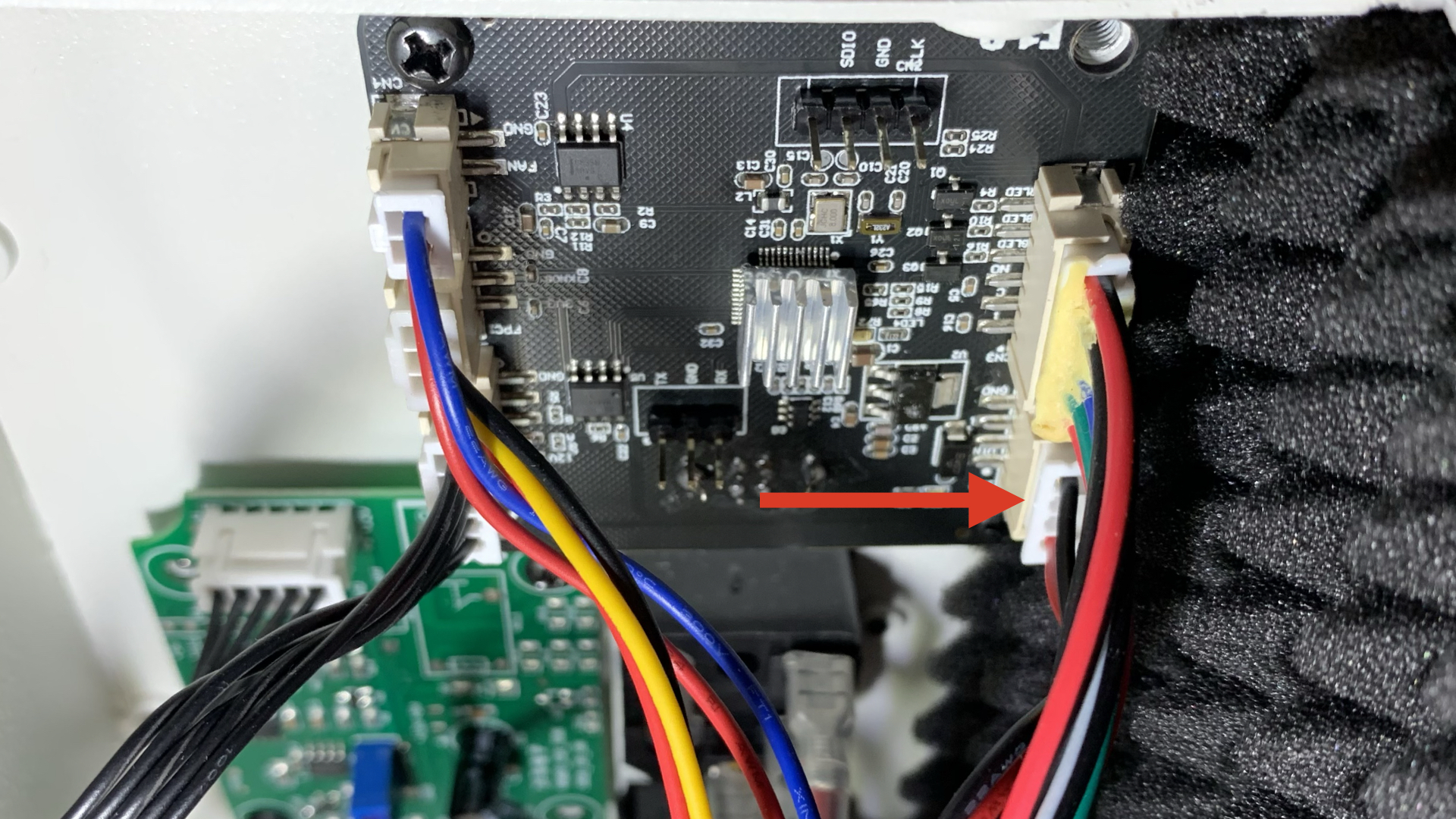

Ziehen Sie das 12V-Netzteilkabel von der Hauptplatine ab.

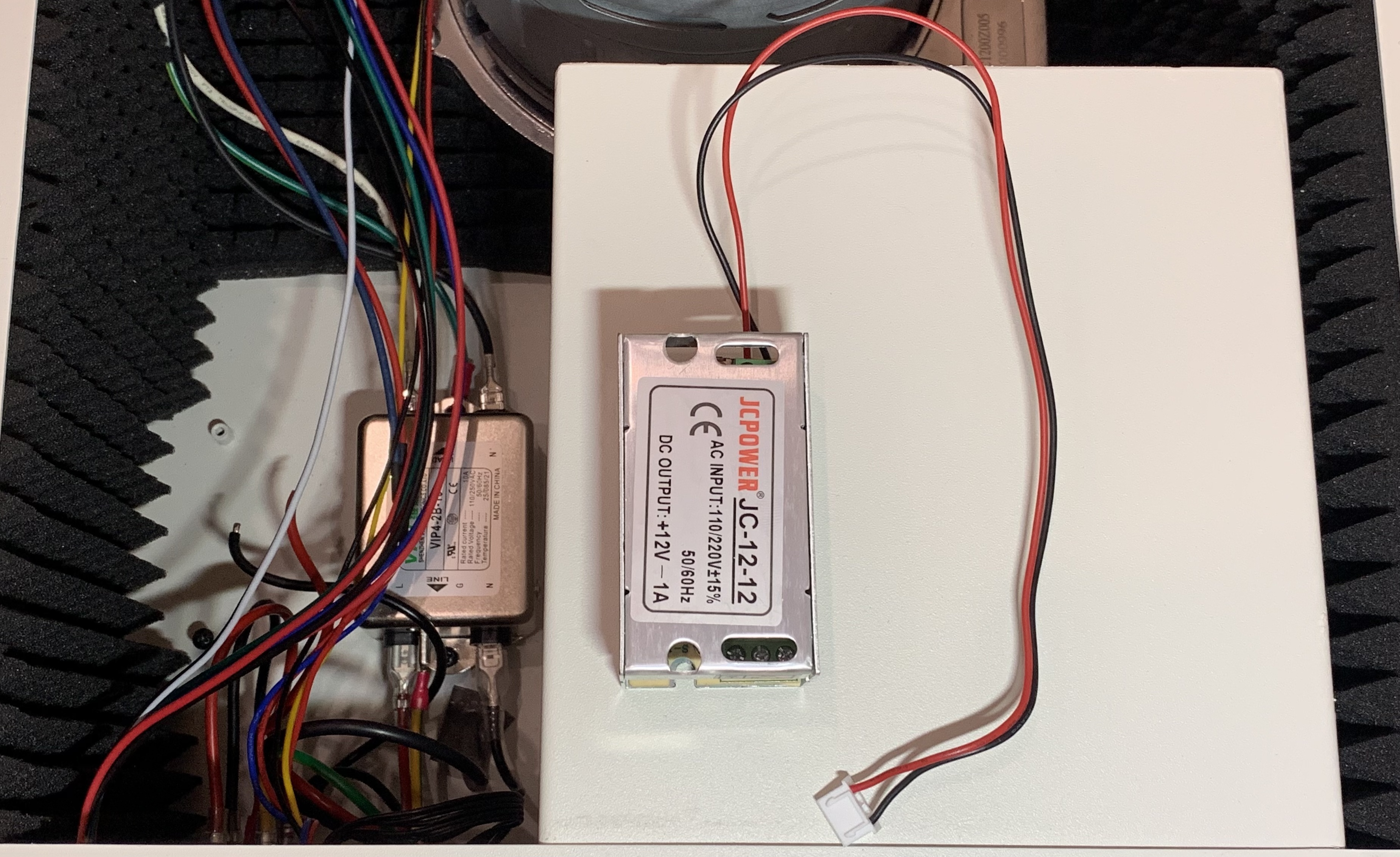

Schritt 7 - Entfernen Sie das 12V-Netzteil

Schritt 8 - Installieren Sie das neue 12V-Netzteil

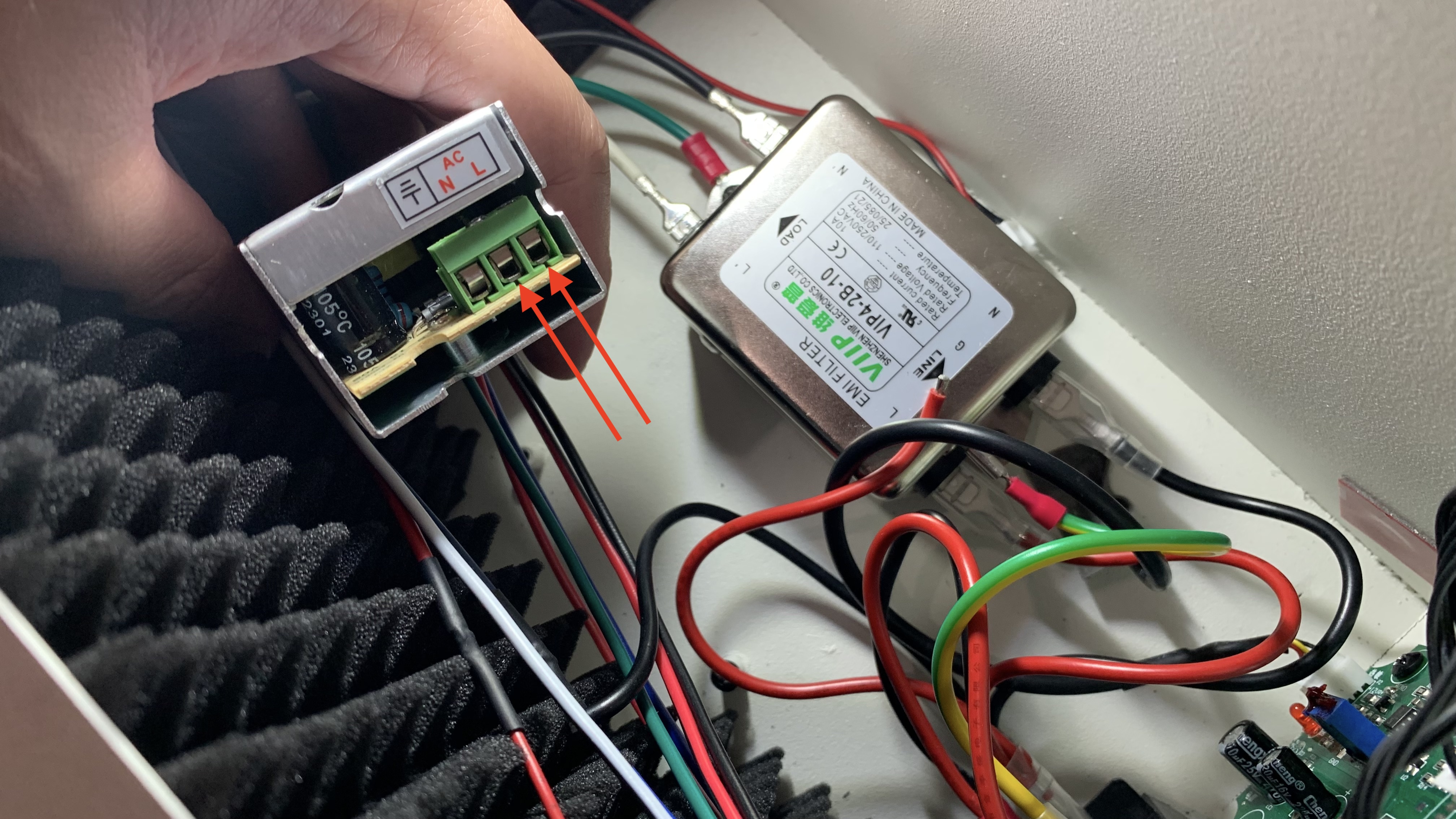

Überprüfen Sie die Position der Steckkabel.

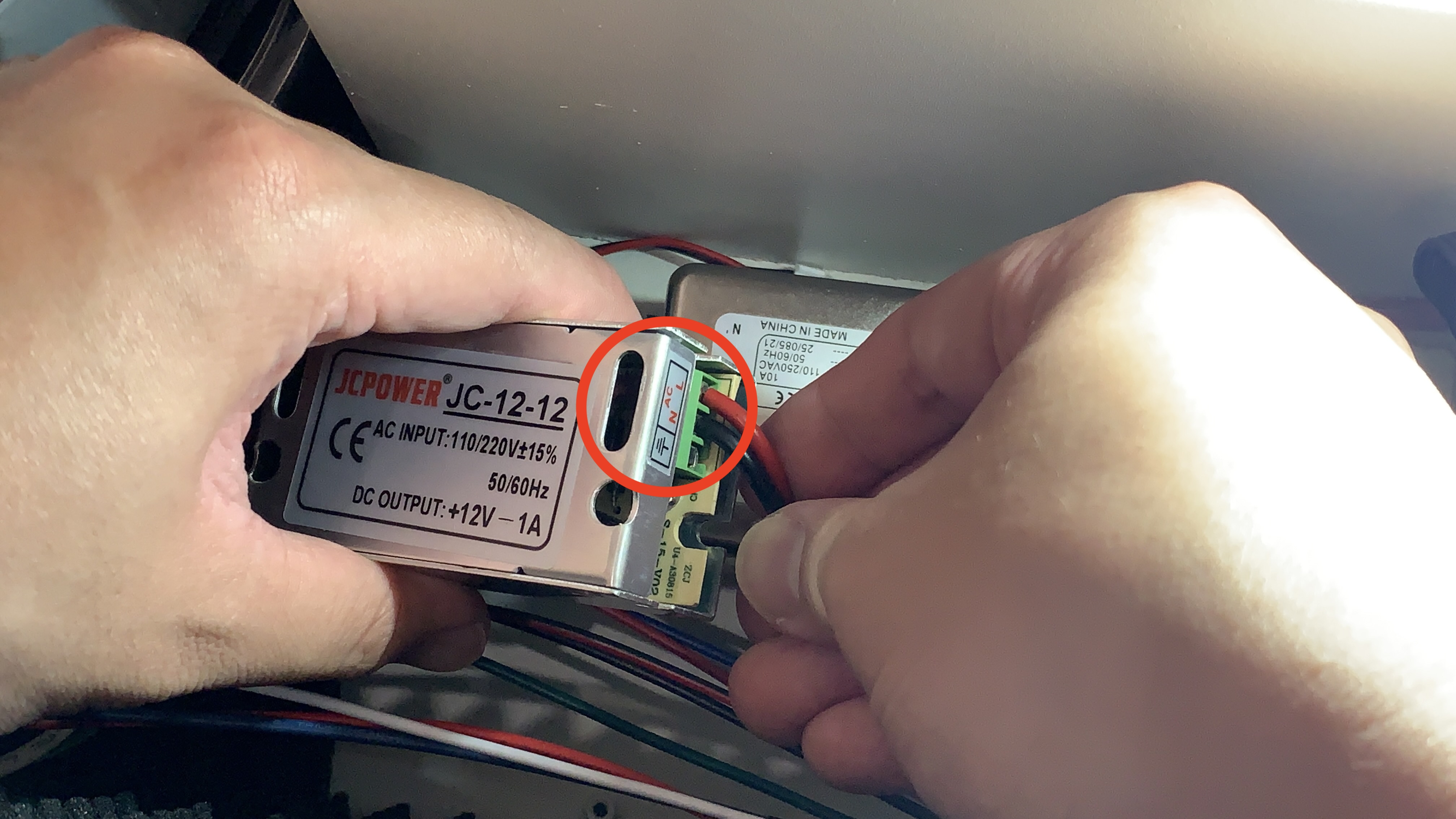

Stecken Sie die Steckkabel ein.

Verwenden Sie einen Kreuzschlitzschraubendreher, um die Schrauben zur Befestigung der Steckkabel anzuziehen.

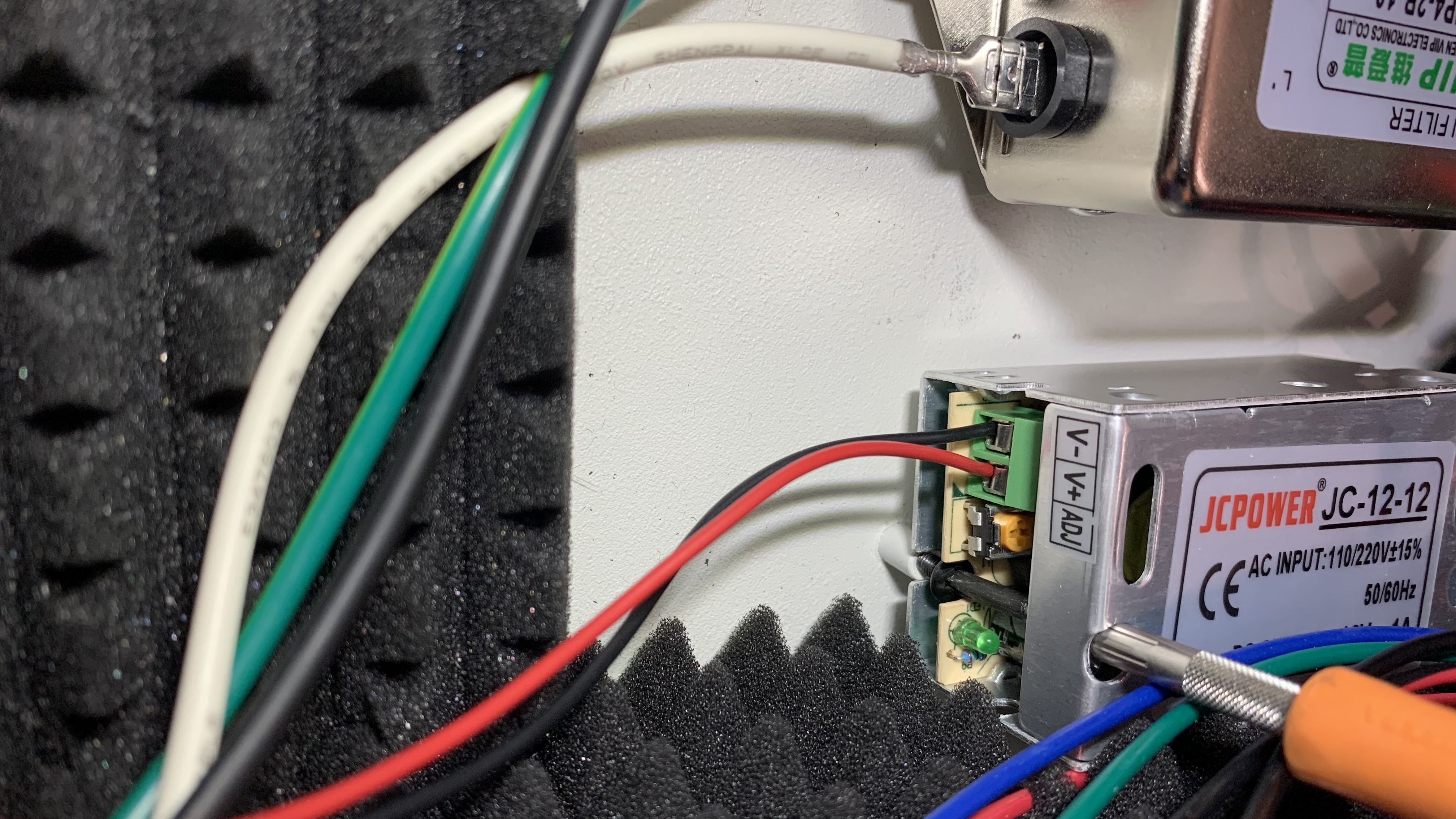

Ziehen Sie die Befestigungsschrauben des 12V-Netzteils an.

Stecken Sie das 12V-Netzteilkabel in die Hauptplatine ein.
