3-2 Grabado de curvas

Materiales compatibles

Se puede utilizar en materiales como madera, acrílico mate, tela y otros materiales opacos y no reflectantes.

Los materiales reflectantes y transparentes, como el vidrio y el acrílico brillante, pueden resultar en un enfoque deficiente debido a la baja visibilidad de la luz roja, lo que puede afectar los resultados del enfoque.

Limitaciones del Grabado de Curvas

1. Diferencia de altura del objeto

• Cuando se utiliza una longitud focal de 4 mm, la diferencia de altura del objeto debe ser inferior a 1,8 cm.
• Cuando se utiliza una distancia focal de 16 mm, la diferencia de altura del objeto debe ser inferior a 3 cm.

• Se recomienda utilizar el modo de distancia focal de 16 mm para grabar objetos más profundos. (Guía de cambio de distancia focal de 16 mm.)

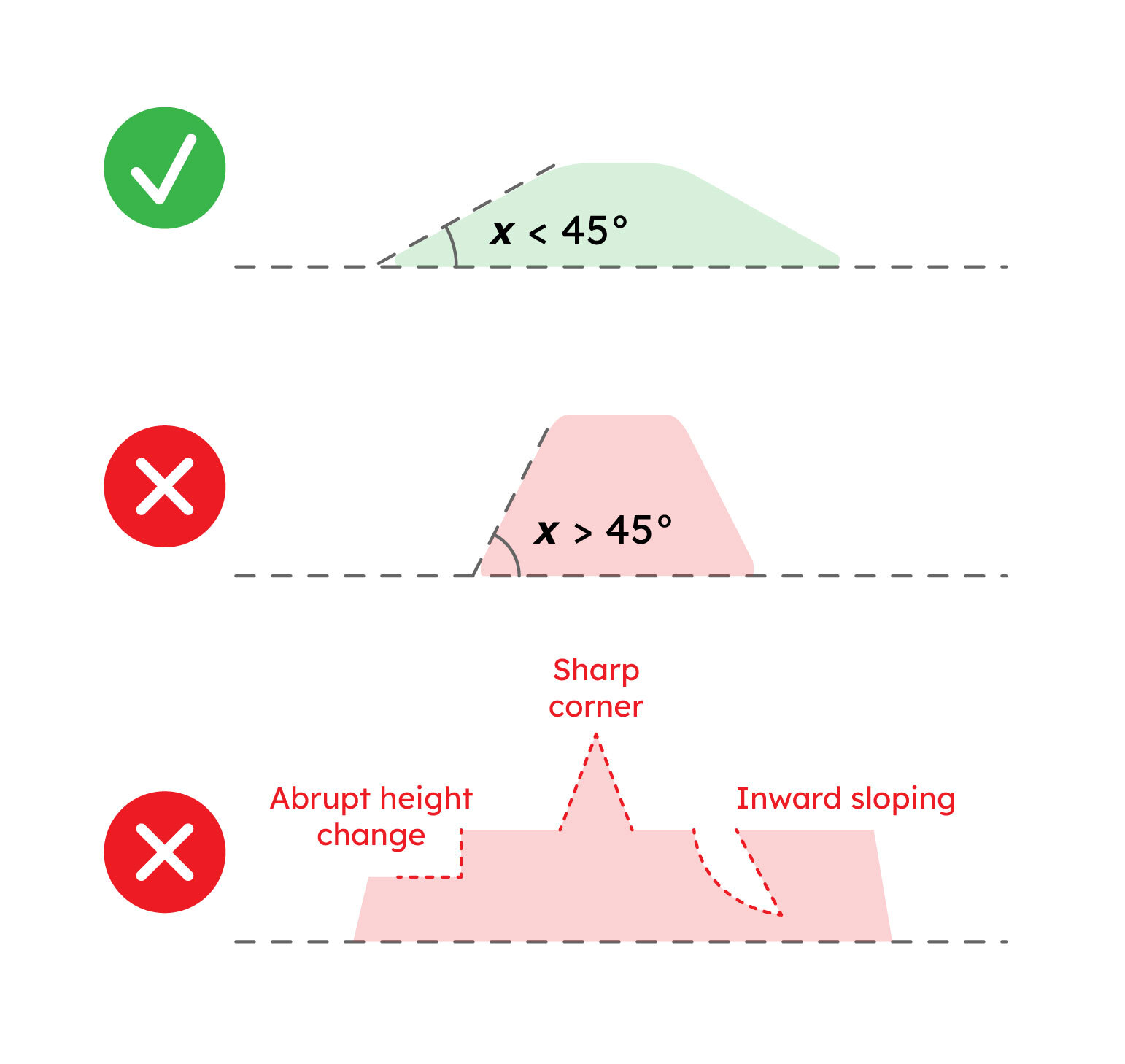

2. Ángulo de inclinación del objeto

El ángulo de inclinación del objeto debe ser inferior a 45°.

Evite superficies con declives pronunciados y rápidos.

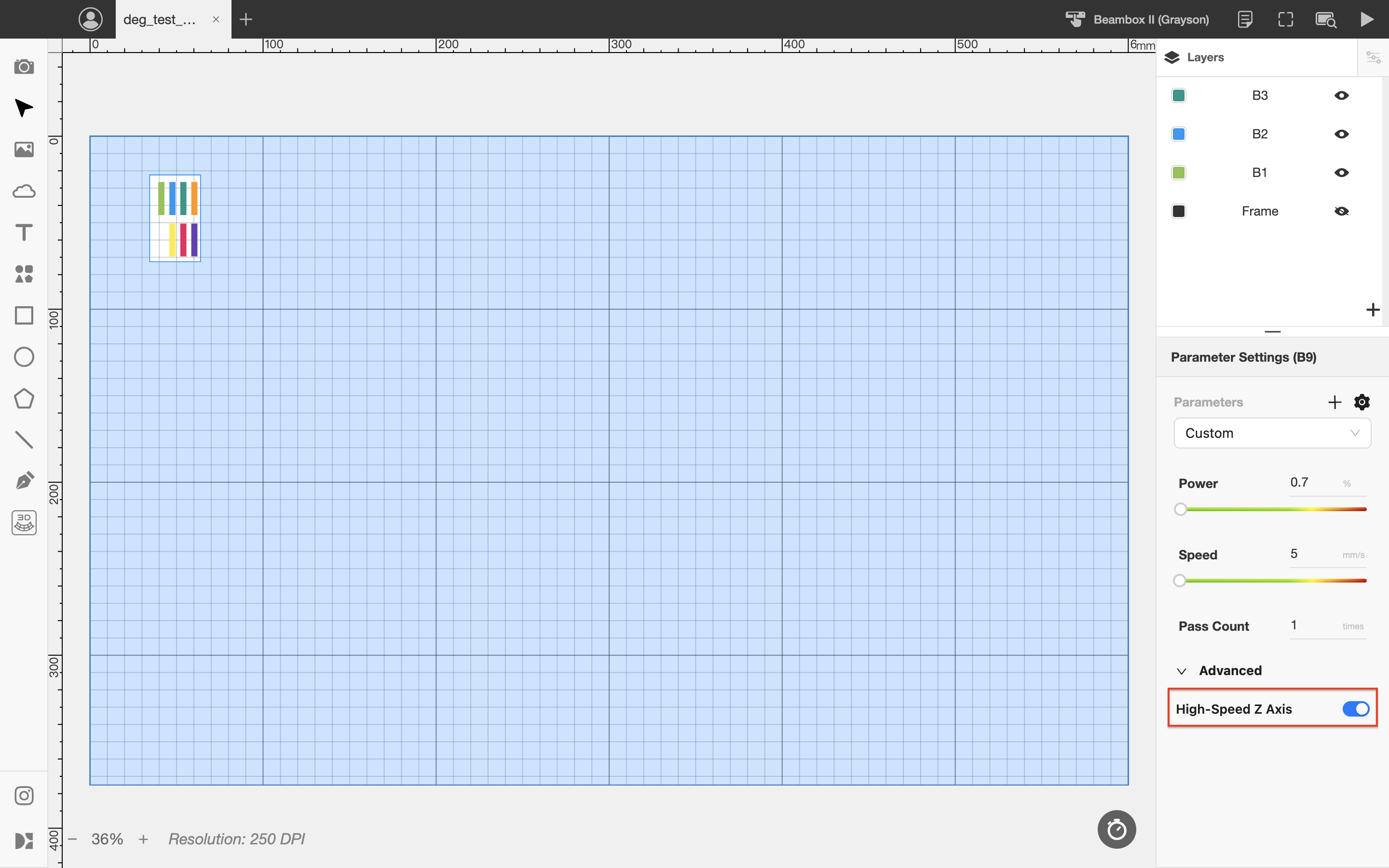

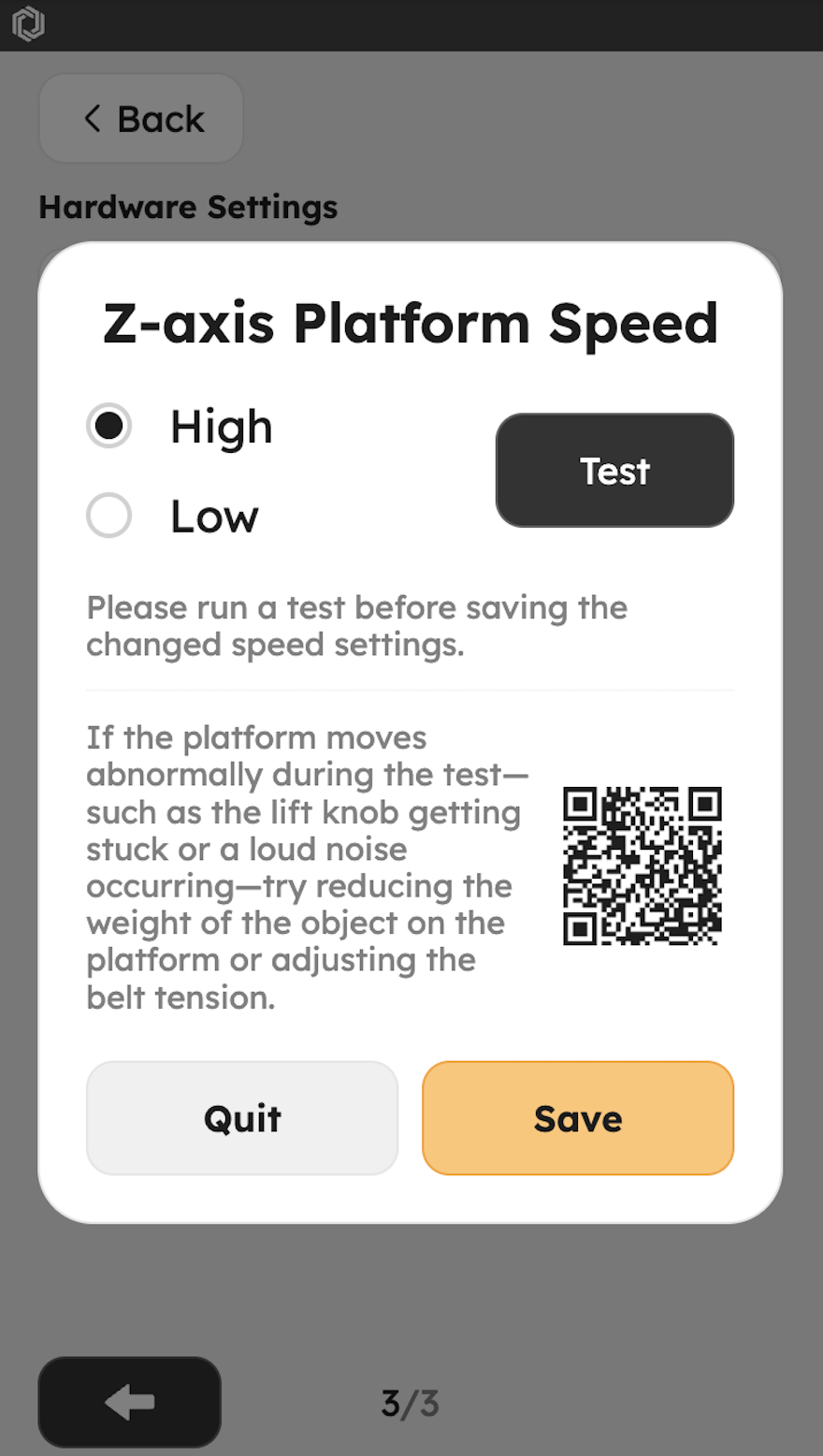

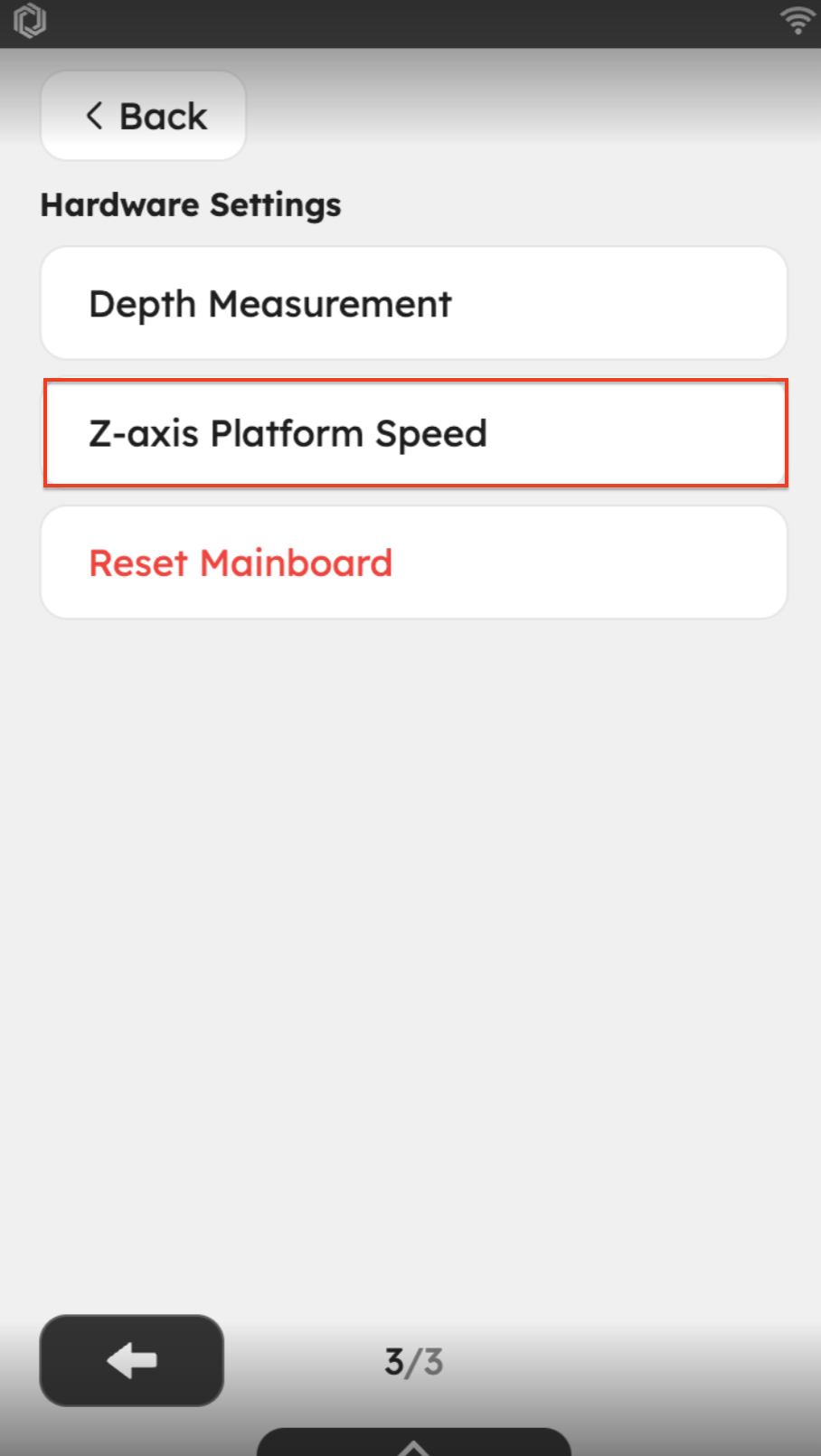

3 Eje Z de Alta Velocidad (Añadido en v2.5.0)

El eje Z de alta velocidad es una opción diseñada para acelerar el movimiento del eje Z. Cuando está activado, permite parámetros de velocidad más altos, reduciendo significativamente el tiempo total de grabado de superficies curvas. Sin embargo, debido a los ajustes de aceleración y desaceleración a altas velocidades, puede causar inconsistencias en la profundidad de grabado o estrías horizontales.

Por lo tanto, se recomienda realizar una prueba antes de proceder con el grabado final cuando se utilice el eje Z de alta velocidad.

4. Velocidad de grabado y parámetros recomendados

La tarea de grabado de curvas estará limitada a una velocidad máxima de 50 mm/s.
Los parámetros recomendados son los siguientes:

5. No se recomienda usar "Posición actual"

En el grabado de curvas, el valor de enfoque medido debe corresponder con precisión a las coordenadas relativas correctas para evitar resultados de grabado deficientes o posibles colisiones con la pieza de trabajo. Por lo tanto, se recomienda evitar el uso de la opción "Posición actual" para el grabado.

Si debe utilizarla, asegúrese de que el cabezal láser esté posicionado con precisión en el punto de inicio de la trayectoria del láser.

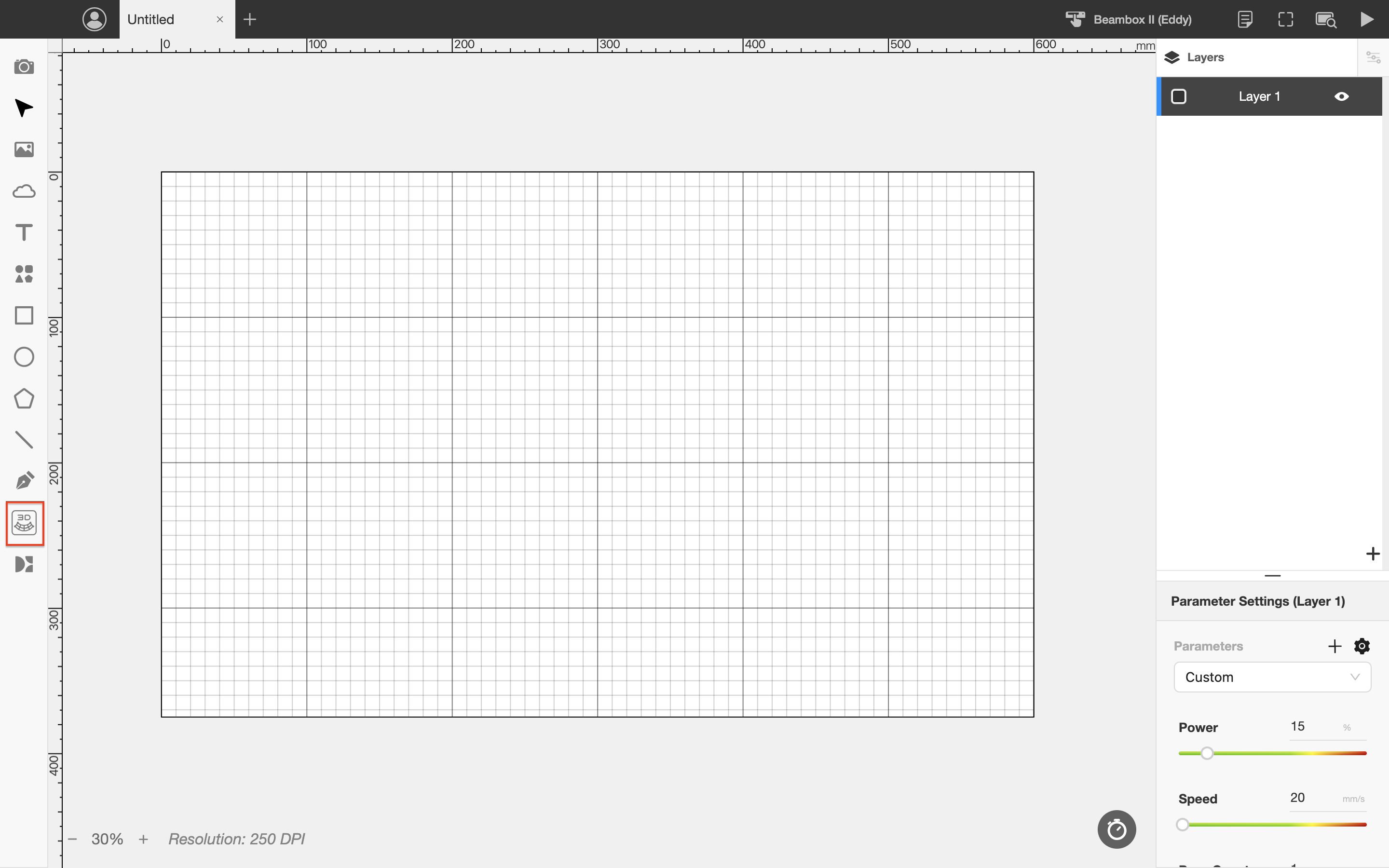

1. Haga clic en el icono de grabado de superficie para acceder al modo de grabado de superficie.

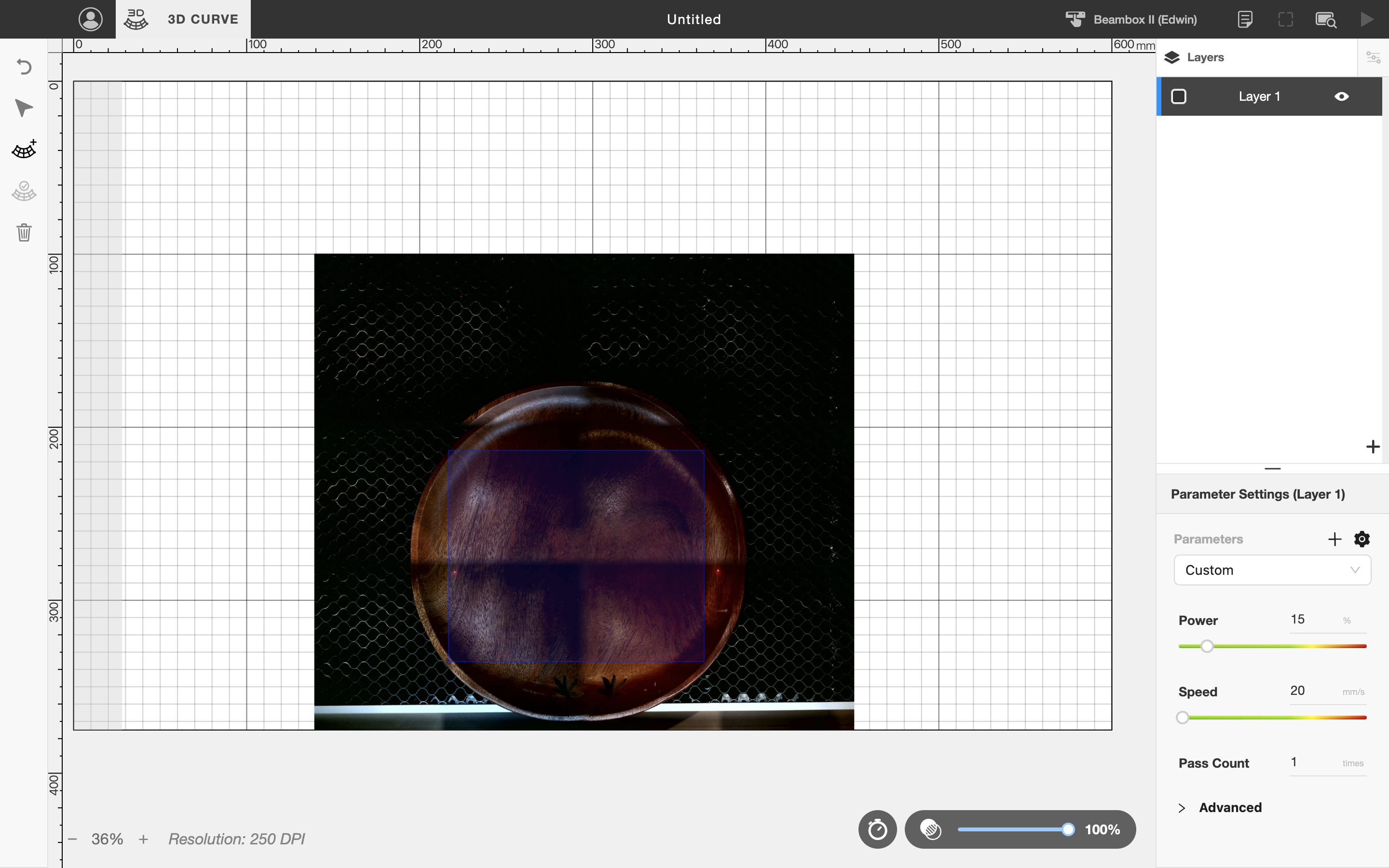

2. Seleccione el área que desea grabar

   Debido a los errores significativos de posicionamiento al utilizar el modo de longitud focal de 16 mm para capturar imágenes, recomendamos utilizar el modo de longitud focal de 4 mm en su lugar. Alternativamente, puede utilizar la vista previa del marco para estimar la posición para el grabado de curvas.

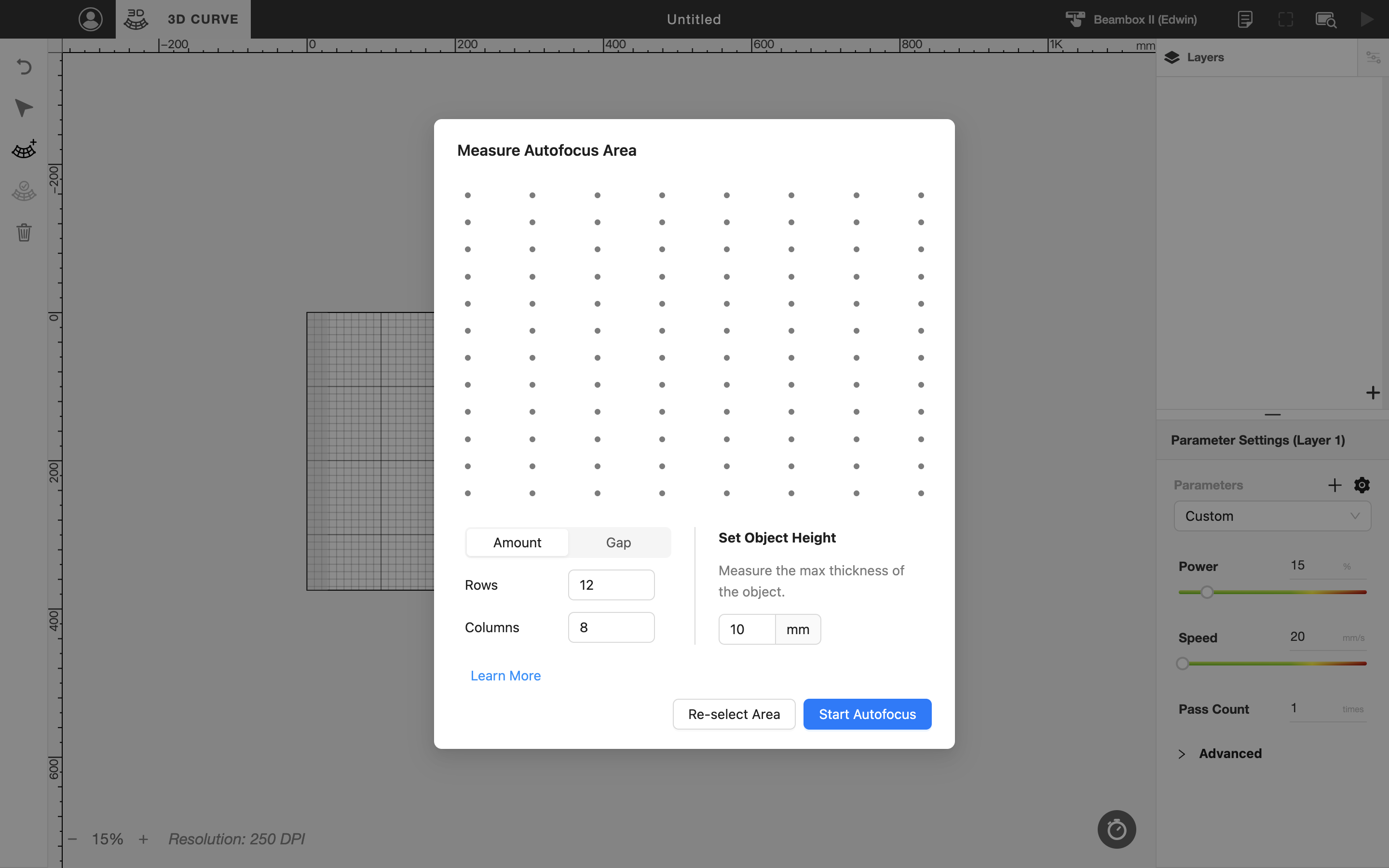

3. Seleccione los puntos de enfoque e introduzca la altura del objeto

   Puede seleccionar el número de puntos de enfoque. Una mayor densidad de enfoque proporciona un modelo de superficie más detallado, pero aumenta el tiempo de enfoque.

   Por favor, introduzca la altura máxima de su objeto de grabado para ayudar a calcular un rango de movimiento seguro del eje Z y evitar colisiones durante la operación.



4. Obtener puntos de referencia

   Antes de iniciar el enfoque, debe obtener el valor de referencia. Baje la sonda de enfoque, muévala al punto más alto del objeto de grabado y pulse confirmar para enfocar.

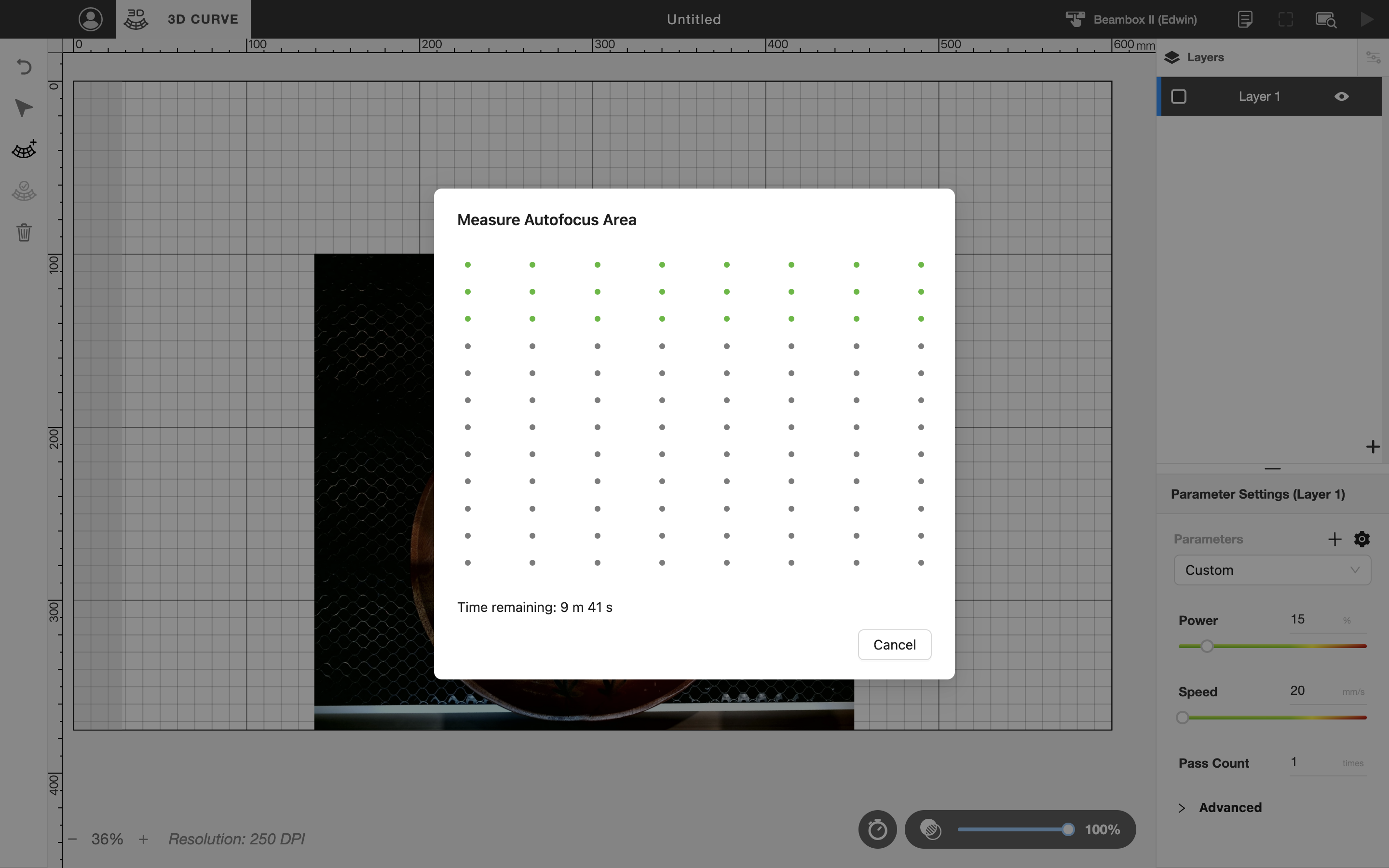

5. Iniciar enfoque

   Tras obtener los puntos de referencia, el cabezal láser se reiniciará a cero y comenzará el proceso de enfoque con luz roja. Durante el proceso de enfoque, no cierre la ventana ni utilice el panel de acciones para evitar interrumpir el procedimiento. Los puntos que se hayan enfocado correctamente se volverán verdes.

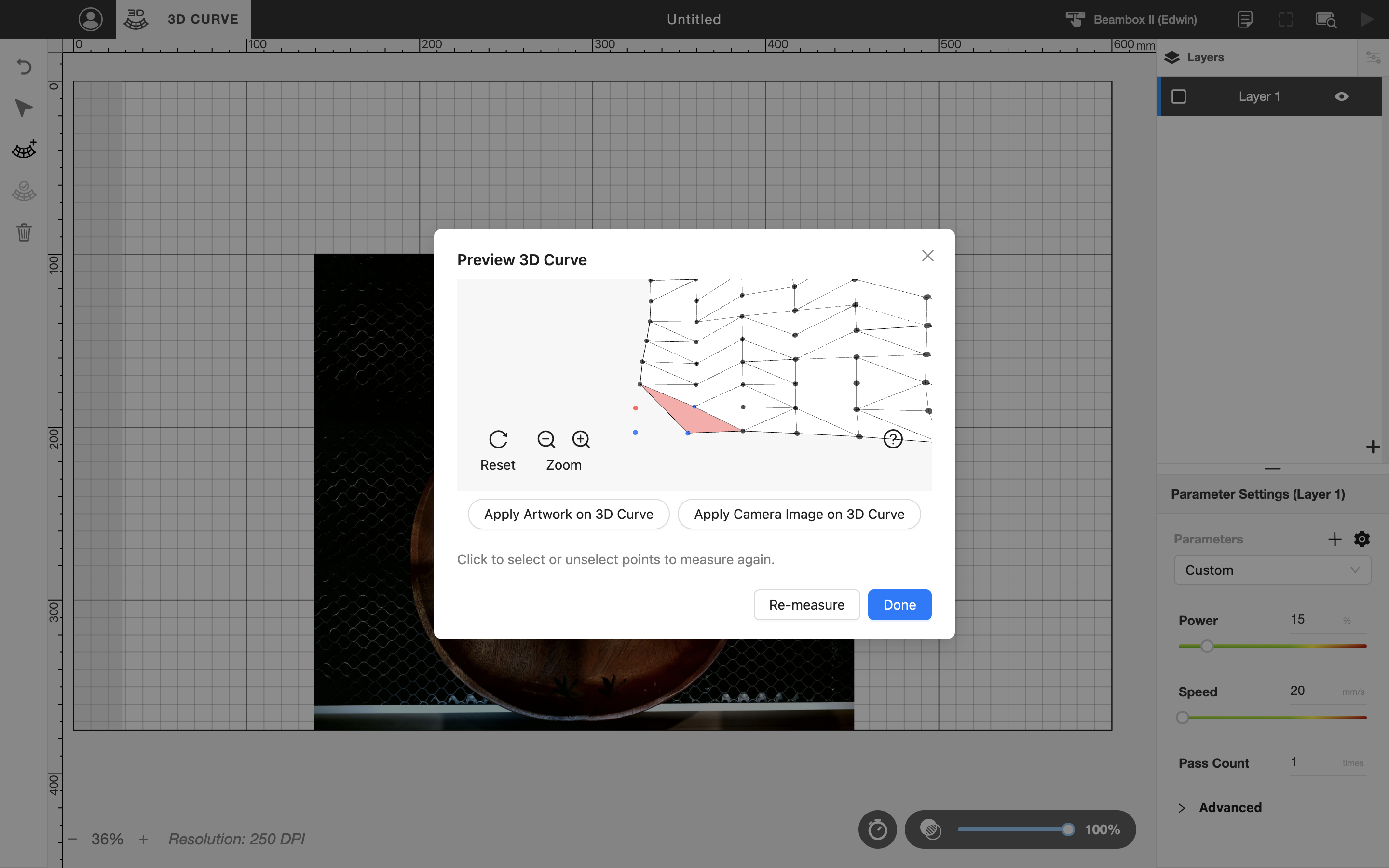

6. Enfoque completado

   Una vez completado el enfoque, se generará un modelo de superficie. Puede arrastrarlo y girarlo con el ratón para confirmar los resultados del enfoque.
7. Confirmar resultados del enfoque

   Los puntos rojos indican un fallo de enfoque. Seleccione un punto de enfoque fallido para confirmar la causa del error.

   Los errores comunes de enfoque incluyen 'Fallo de medición de luz roja' y 'El objeto excede la distancia medible'. Si encuentra un error, compruebe:

   • Si el punto de enfoque está demasiado bajo, como al enfocar en la tabla de nido de abeja.
   • Si el punto de luz roja es claramente visible sin estar borroso o demasiado tenue.
   • Si hay luz ambiental alrededor de la máquina que pueda afectar al rendimiento del enfoque con luz roja.

8. Volver a enfocar

   Si desea volver a enfocar en un punto específico, amplíe el diseño y seleccione el punto de enfoque deseado para realizar el enfoque de nuevo.



9. Verificar el diseño

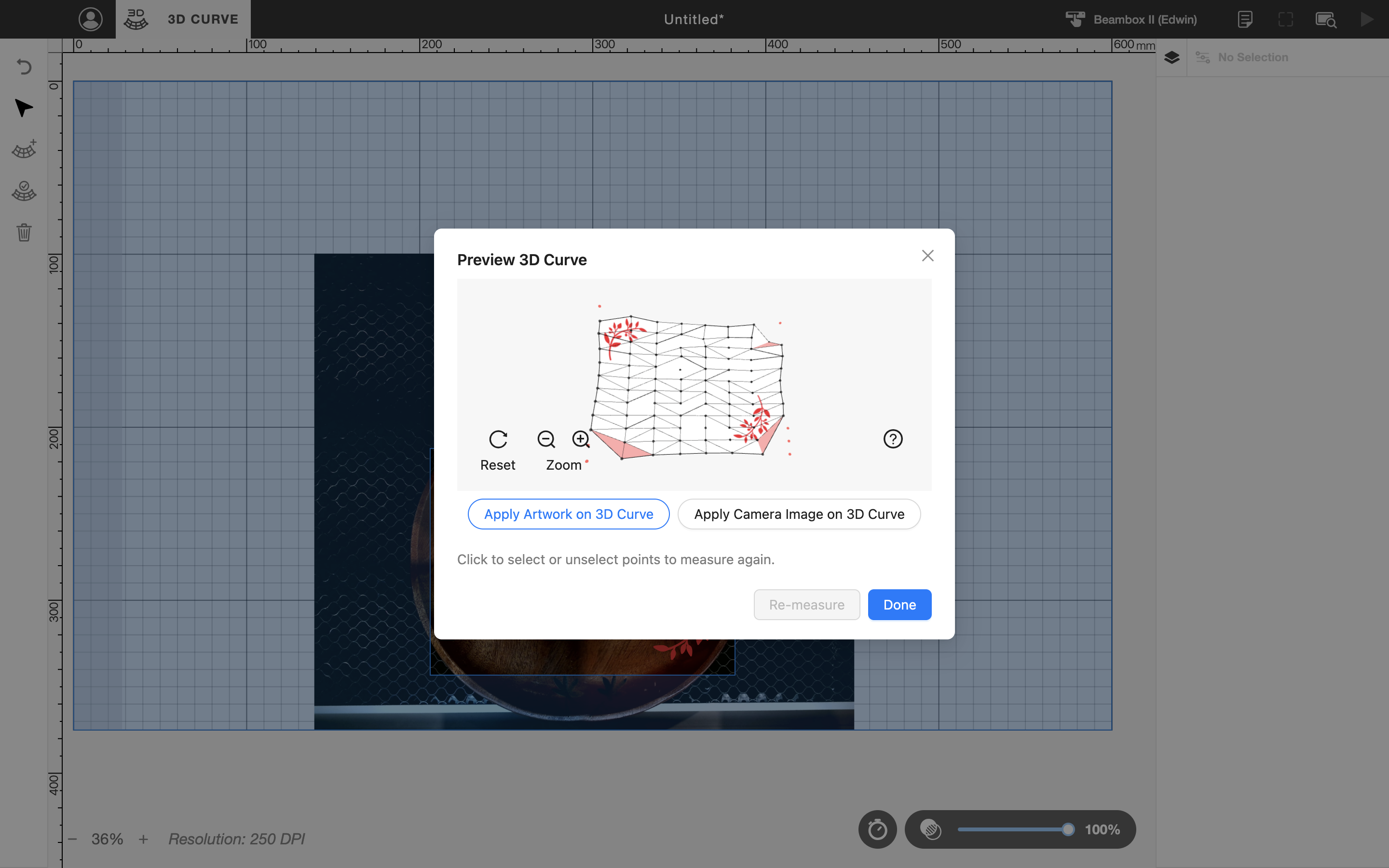

   Después de enfocar, puede hacer clic en el botón de abajo para proyectar el diseño actual sobre el modelo de superficie presente, lo que le permitirá confirmar más claramente la posición del diseño.Nota: Las áreas con una diferencia de altura superior a 45 grados se marcarán en rojo para indicar que superan el ángulo máximo grabable. Evite colocar el diseño en las zonas marcadas en rojo.

10. Enviar la tarea de grabado de curvas

    Después de ajustar según los parámetros recomendados, envíe la tarea para iniciar el proceso de grabado de curvas.
