Beambox II - Accesorio de pasada continua (Configuración del hardware)
Descripción
La función de pasada continua está diseñada para grabar objetos largos que superan el área de trabajo. Permite a los usuarios dividir automáticamente archivos de diseño grandes en múltiples áreas de trabajo, facilitando el grabado por secciones.
Limitaciones de uso
Debido a las limitaciones de tamaño de entrada de Beambox II, el ancho admisible de la pieza de trabajo es normalmente de 350mm, mientras que la longitud es ilimitada.
Paso 1 - Activar el modo de pasada continua

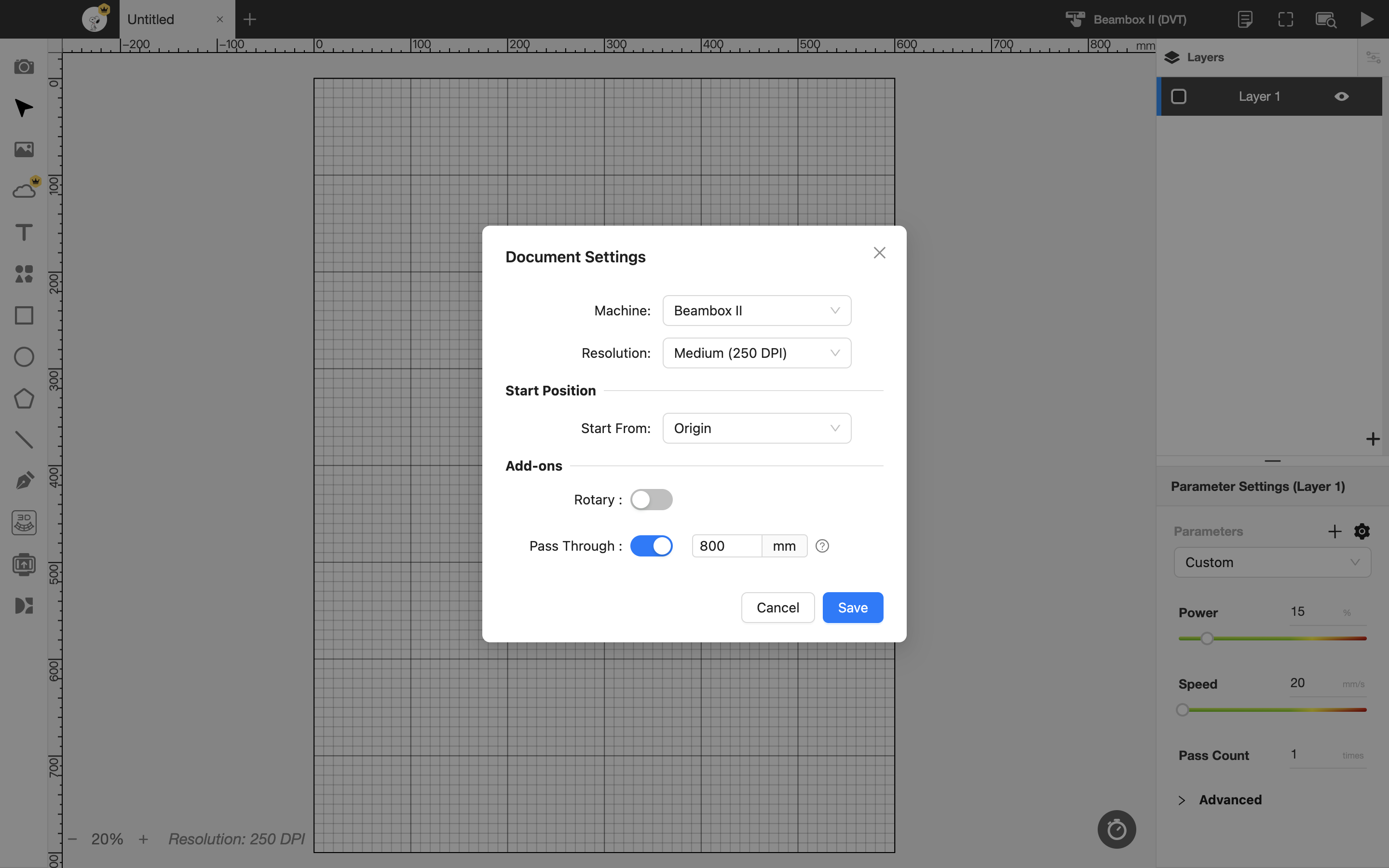

En la configuración del documento, active la opción Pasada continua e introduzca el área de trabajo deseada.
Paso 2 - Importar objetos

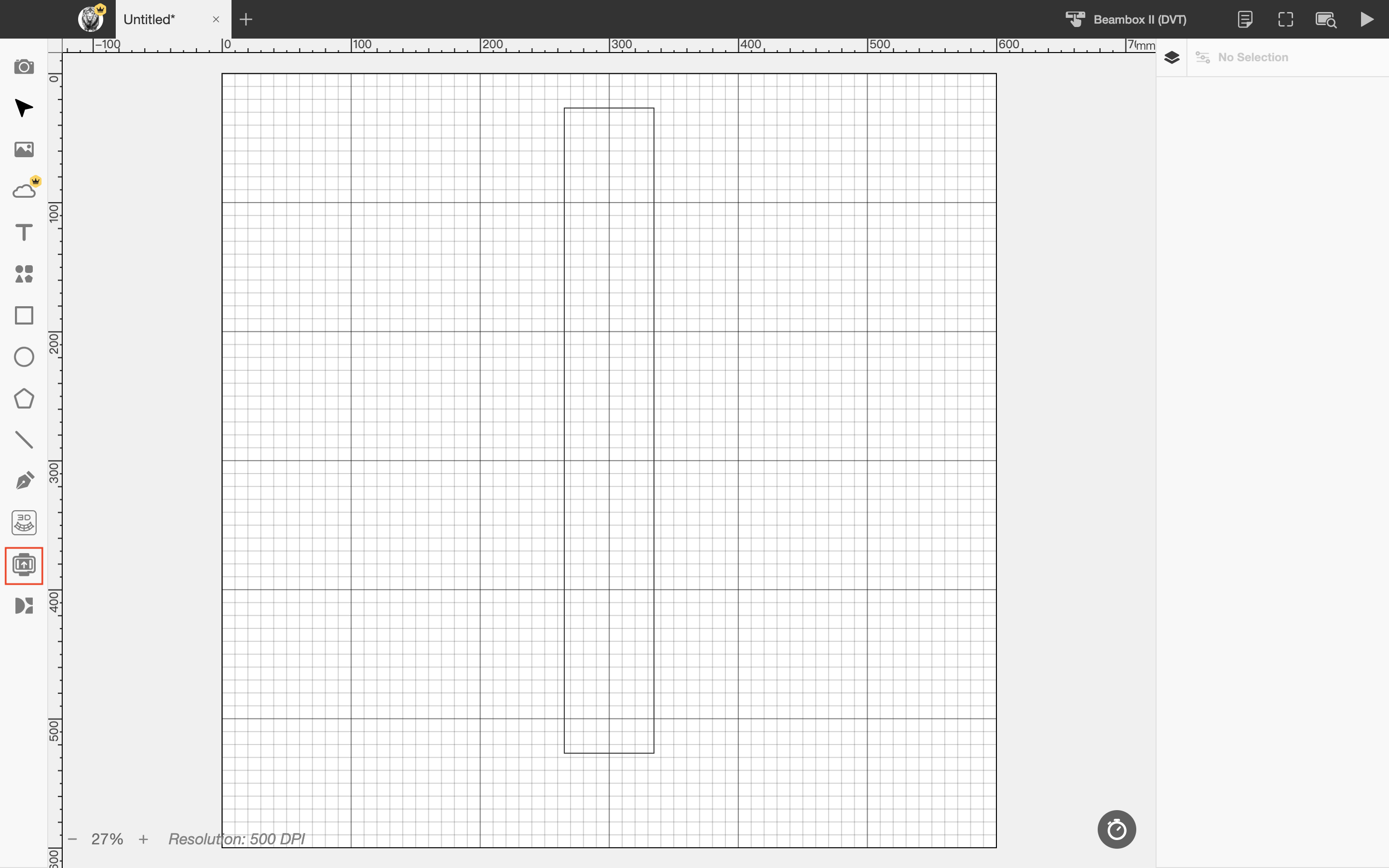

Importe un objeto ((por ejemplo, un marco rectangular)) y ajuste su tamaño y posición.
Haga clic en el icono de pasada continua en la barra lateral izquierda para entrar en el modo de pasada continua.
Paso 3 - Configurar la pasada continua

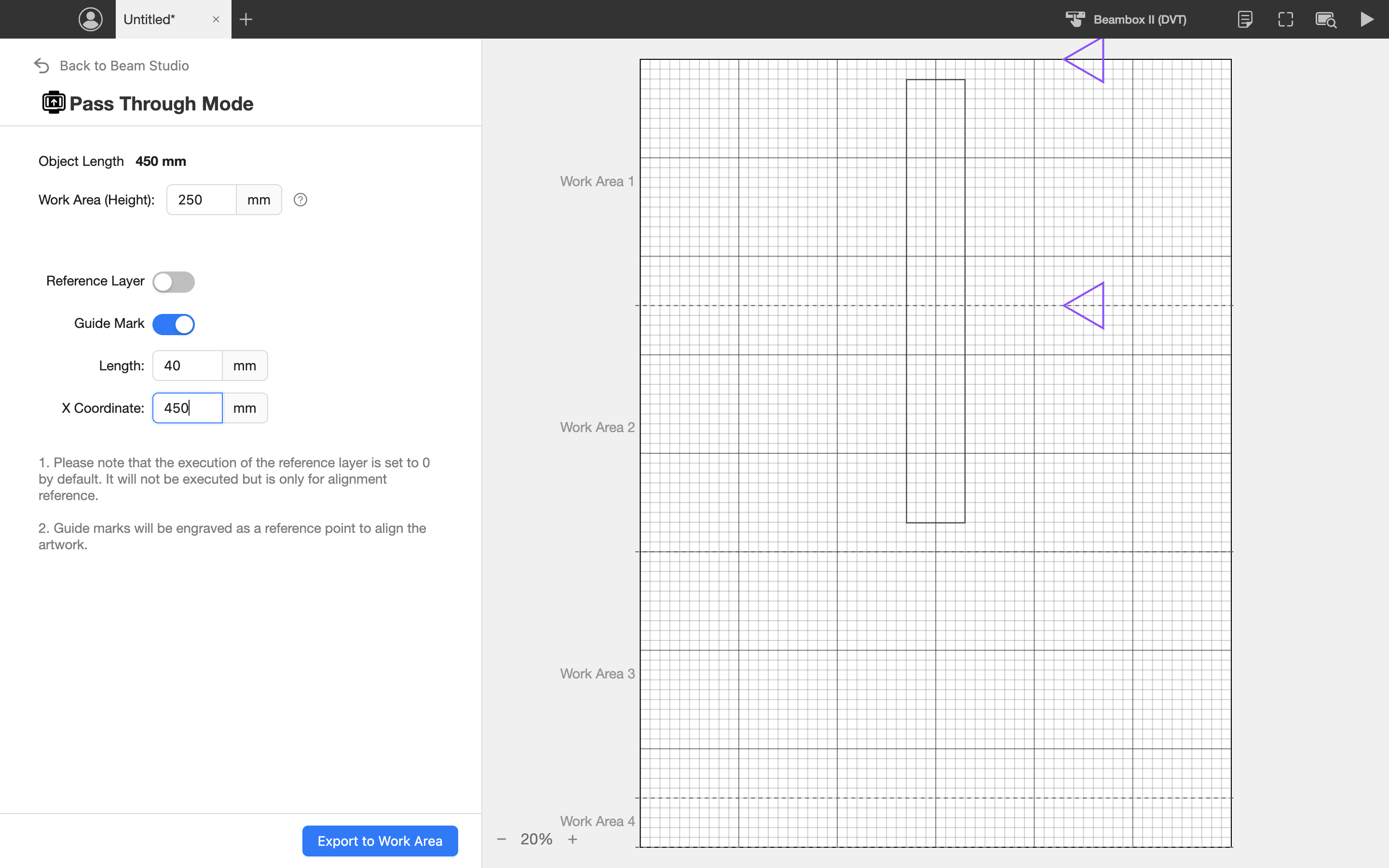

Descripción de los ajustes
- Longitud del objeto: Muestra la longitud del objeto seleccionado, ayudándole a determinar la altura de cada área de trabajo.
- Altura del área de trabajo: Define cómo se divide el objeto de grabado pasante en múltiples áreas de trabajo para el grabado. También puedes previsualizar el contenido de grabado de cada sección en la ventana de la derecha.
- Capa de referencia: Esta capa sirve únicamente como referencia para la alineación y no se grabará.

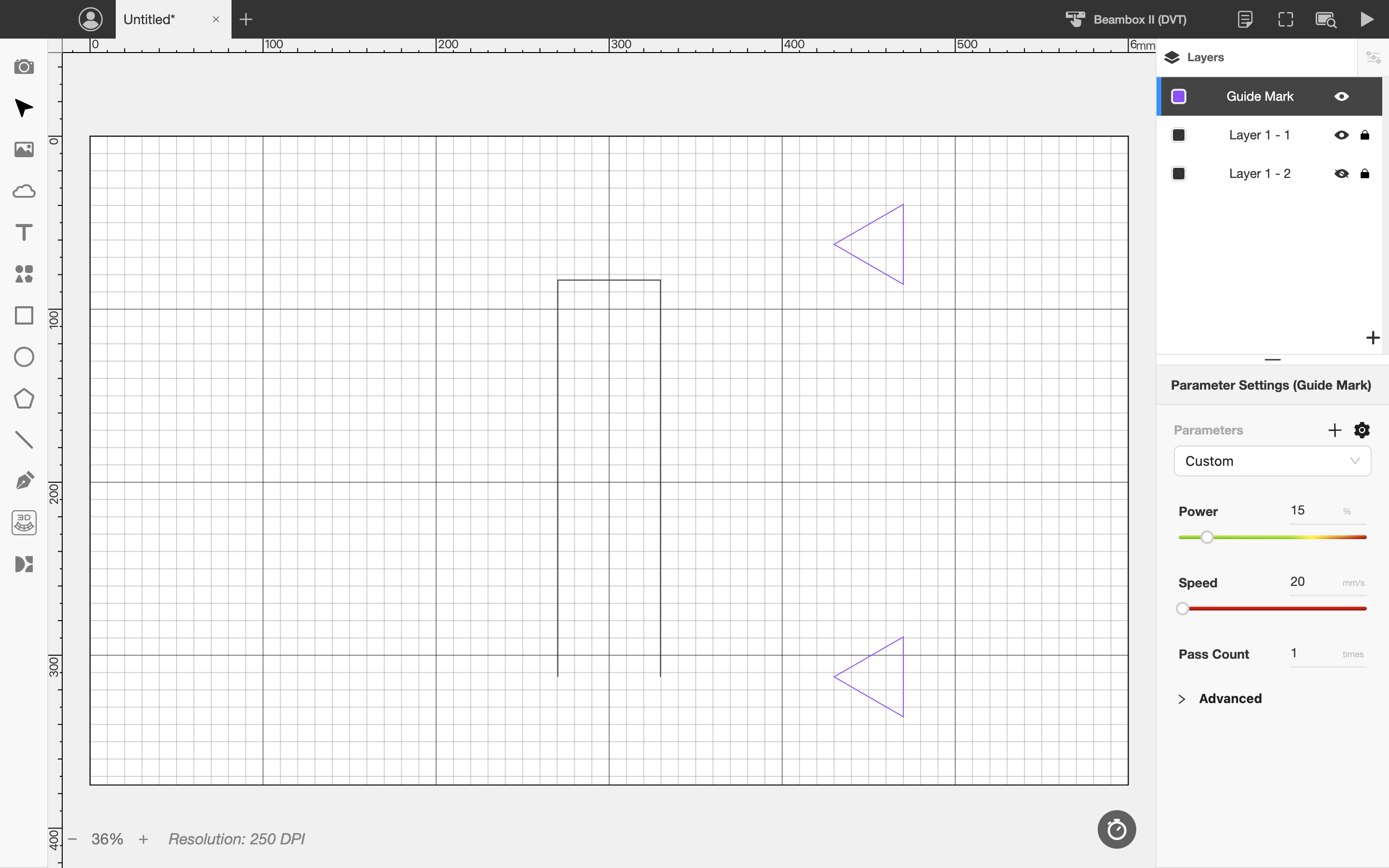

- Marca de guía: Las marcas de alineación son dos marcadores triangulares que deben grabarse tanto en el material principal como en el auxiliar. Al reposicionar el material después de cada sección de grabado, estos marcadores triangulares ayudan a garantizar una alineación correcta.
Ejemplo con la siguiente forma: La longitud del objeto es de 450mm. Si la altura de cada área de trabajo se establece en 250mm, el objeto se dividirá en dos secciones.
Las líneas discontinuas indican los puntos de división de cada área de trabajo.
En general, se recomienda minimizar el número de divisiones para evitar posibles errores de alineación en las uniones, lo que podría causar una desalineación del archivo de diseño.
Exporta el archivo de diseño después de completar la configuración.
Paso 4 - Grabado pasante
Si estás utilizando marcas de guía, necesitarás preparar materiales auxiliares.
Paso 4.1 - Preparación para el grabado

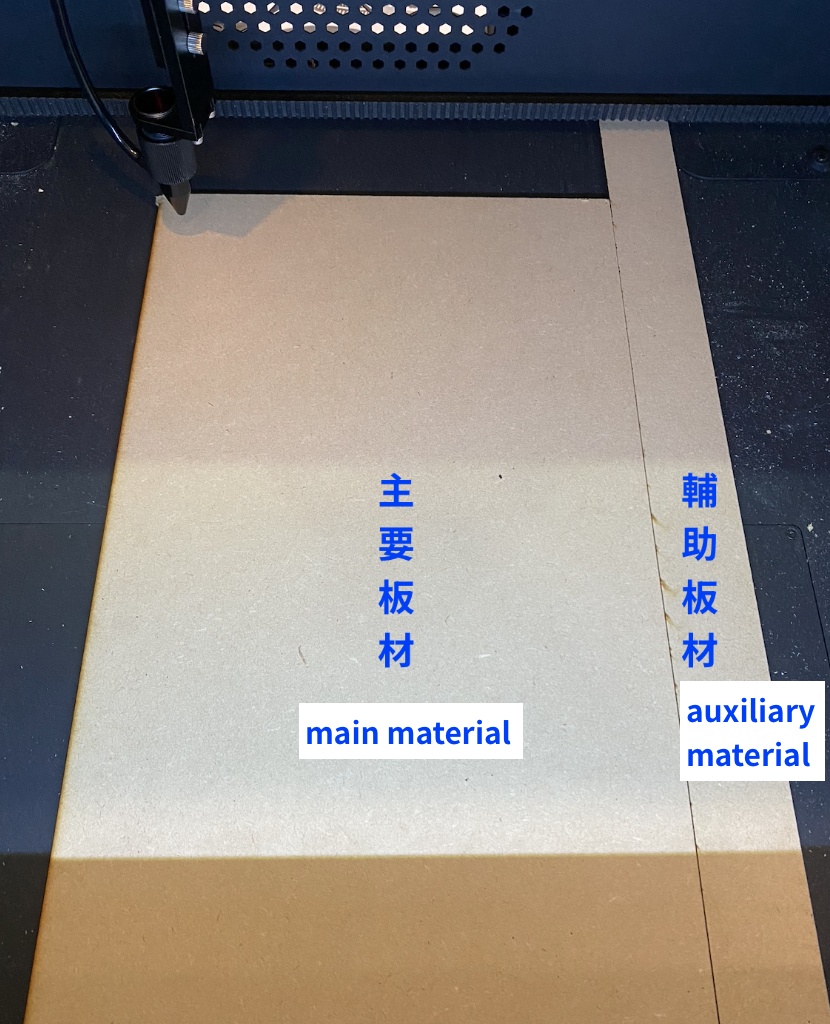

Fija el material auxiliar junto al material principal.
Inicia el grabado actual y mueve el cabezal láser a la esquina superior izquierda del material de grabado.
Inicia el grabado desde la posición actual y establece el punto de inicio en la esquina superior izquierda.
(También puedes usar la posición de origen, pero ten en cuenta que la posición del tubo láser debe colocarse en el lado derecho para evitar un fallo de referencia.)

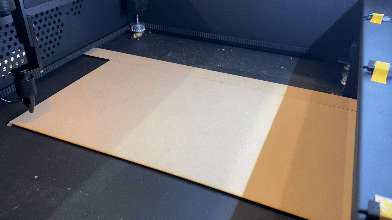

Utiliza la vista previa del encuadre para confirmar la posición de grabado de la primera sección del archivo de diseño.
Nota: Al usar el encuadre, asegúrate de desactivar la capa de referencia.
Utiliza el encuadre para confirmar la posición de las marcas de guía, asegurándote de que se crucen entre el material principal y el material auxiliar.

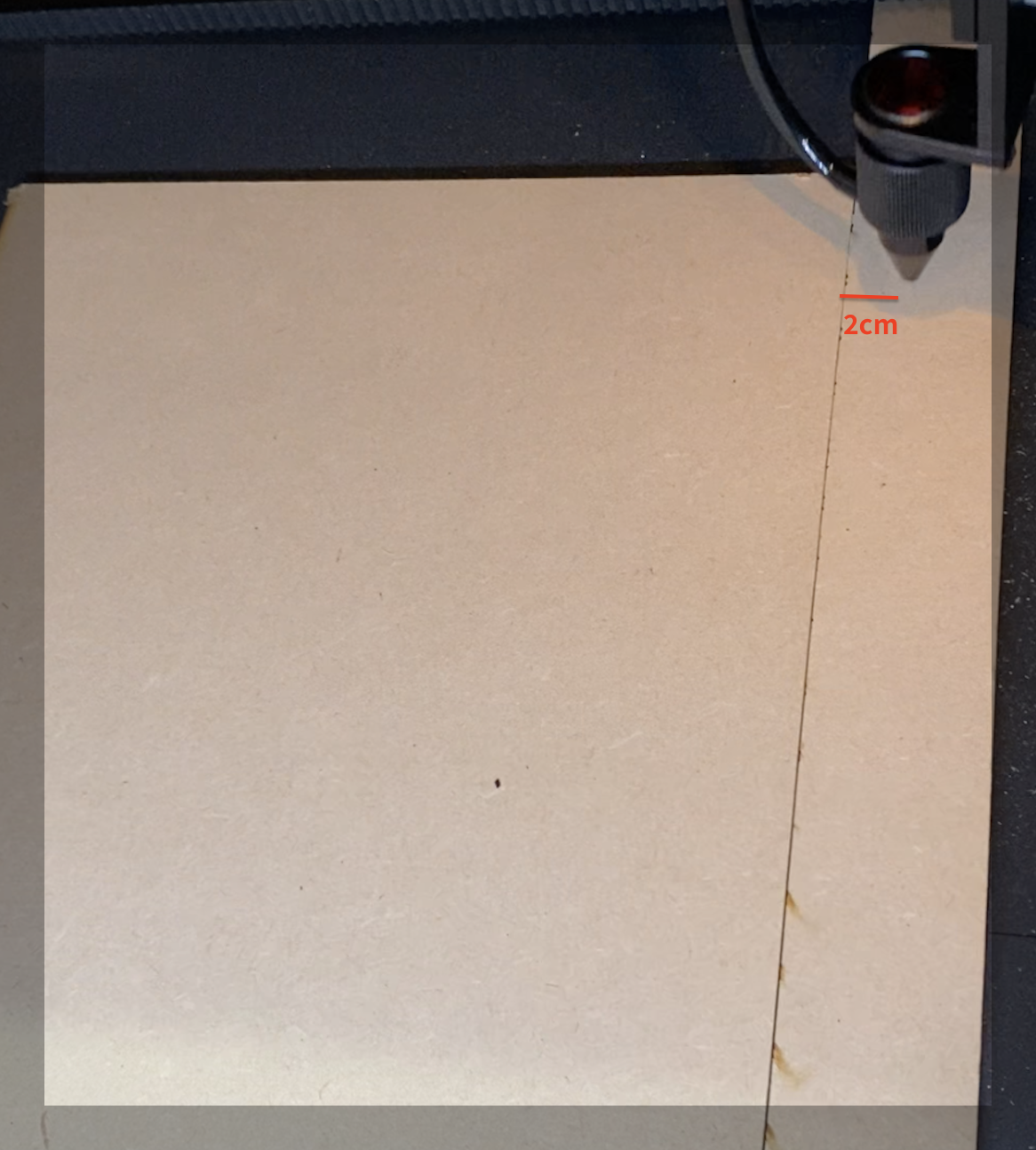

(Por ejemplo, con la marca de guía establecida en el valor predeterminado de 4cm, compruebe que el cabezal láser se extenderá aproximadamente 2cm más allá del material auxiliar durante el encuadre.)
Paso 4.2 - Grabar la primera sección
Al exportar el archivo, por defecto, solo se activan la primera sección de trabajo y las marcas de referencia. Tras ajustar los parámetros, puede iniciar directamente el grabado de la primera área de trabajo.

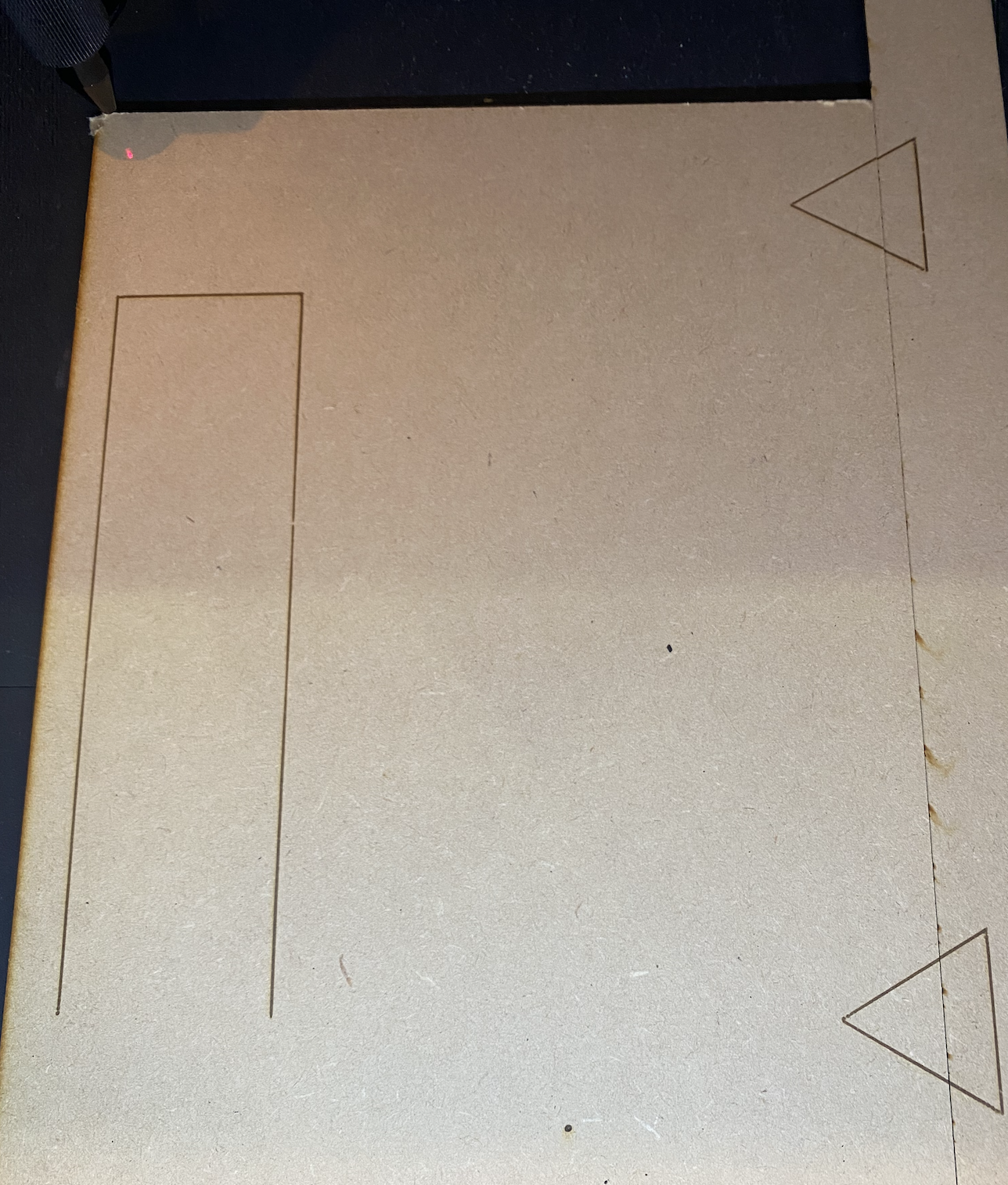

Una vez completado el grabado, las marcas de guía deberían aparecer parcialmente en el material auxiliar.
Paso 4.3 - Grabar la segunda sección
Cierre la capa de la primera sección y abra la capa de la segunda sección.

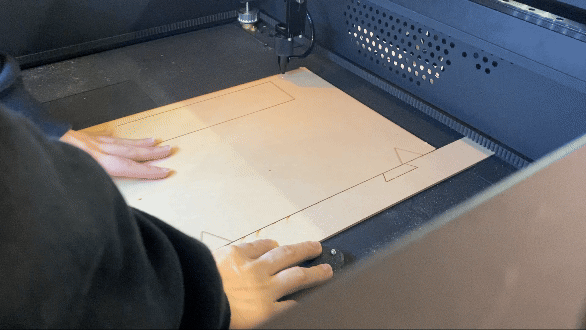

Desplace el material principal y alinee las marcas de guía inferiores del material principal con las marcas superiores del material auxiliar antes de proceder con el grabado.
