Descripción
Este artículo le guiará en el proceso de ajuste de la trayectoria óptica.
Si no está seguro de si su trayectoria óptica necesita ajuste, utilice el enlace siguiente para inspeccionarla primero. Inspección de la Trayectoria Óptica
Nota:
Algunas fotos utilizadas en este artículo son de HEXA, pero el mecanismo para Beambox 2 es el mismo.
Indicios de una Trayectoria Óptica Desalineada
- Incapacidad para cortar los materiales utilizando la potencia y velocidad predeterminadas en Beam Studio.
- Resultados de grabado deficientes, donde los patrones en ciertas áreas son más claros o más profundos que en otras, o se vuelven más claros o más profundos en una dirección determinada.
- La sección de corte en el material no es vertical después del corte.
|
Paso 1

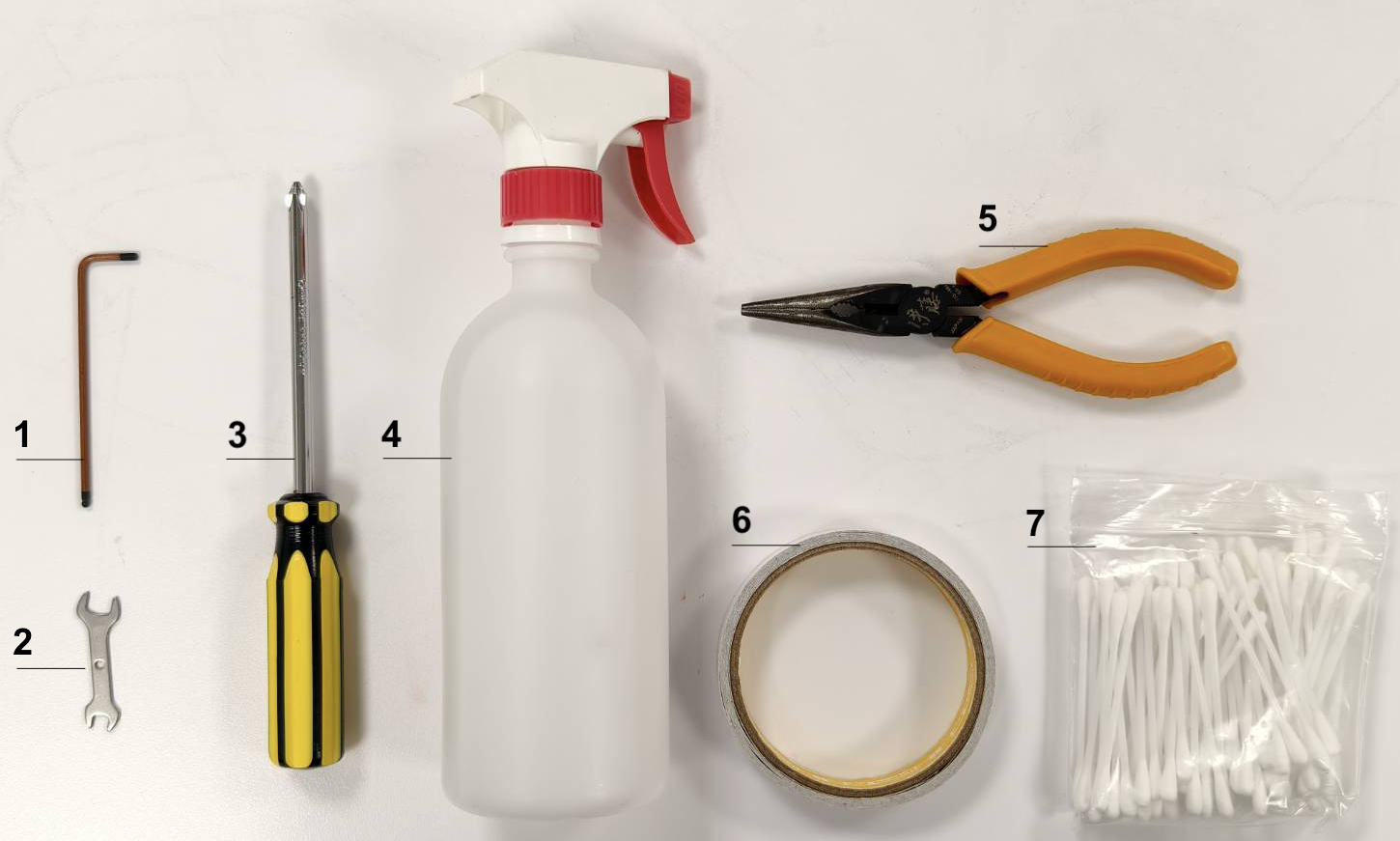

Prepare las siguientes herramientas.
- Llave hexagonal de 2,5 mm
- Llave de doble cabeza
- Destornillador Phillips
- Spray desinfectante / Spray de alcohol
- Alicates
- Cinta adhesiva de doble cara
- Bastoncillos de algodón
|

Paso 2
Por favor, familiarícese con cómo realizar un pulso de forma segura.
A. Encienda la máquina. B. Cierre la tapa. C. Entre en el modo de Mantenimiento y espere hasta que finalice el proceso de posicionamiento inicial. (Asegúrese de que los iconos de la puerta, la cubierta trasera y la parte inferior estén cerrados, de lo contrario no podrá realizar un pulso.) D. Localice el botón de Pulso. E. Una pulsación = un pulso, dos pulsaciones = dos pulsos, y así sucesivamente. ⚠︎ Realice siempre los pulsos con la tapa frontal y la cubierta trasera cerradas.
|
|
 |
Paso 3

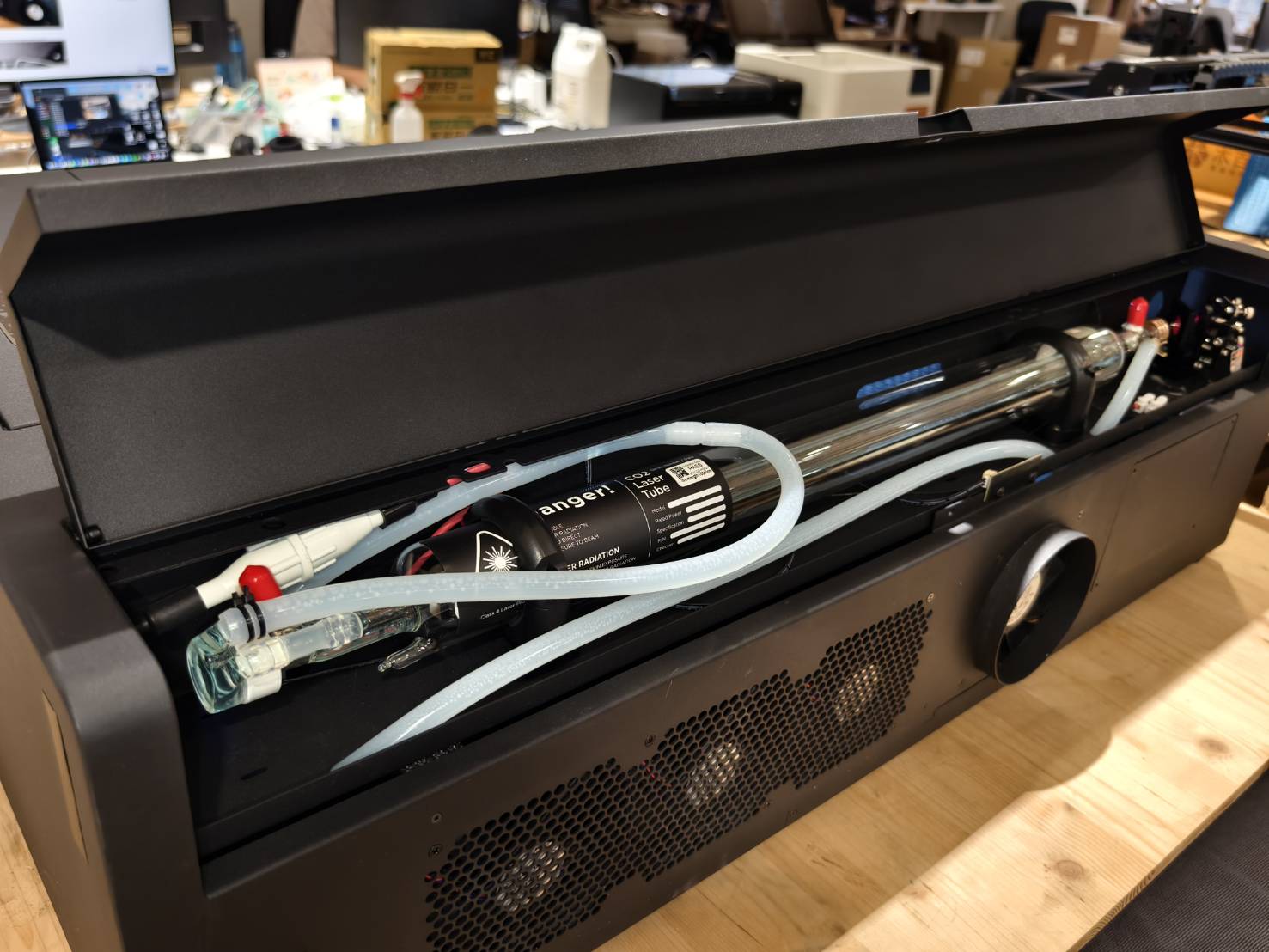

Utilice un destornillador para quitar los tornillos de la parte trasera de la máquina, después de lo cual podrá abrir la cubierta trasera.


Paso 4
Familiarícese con las siguientes ubicaciones:

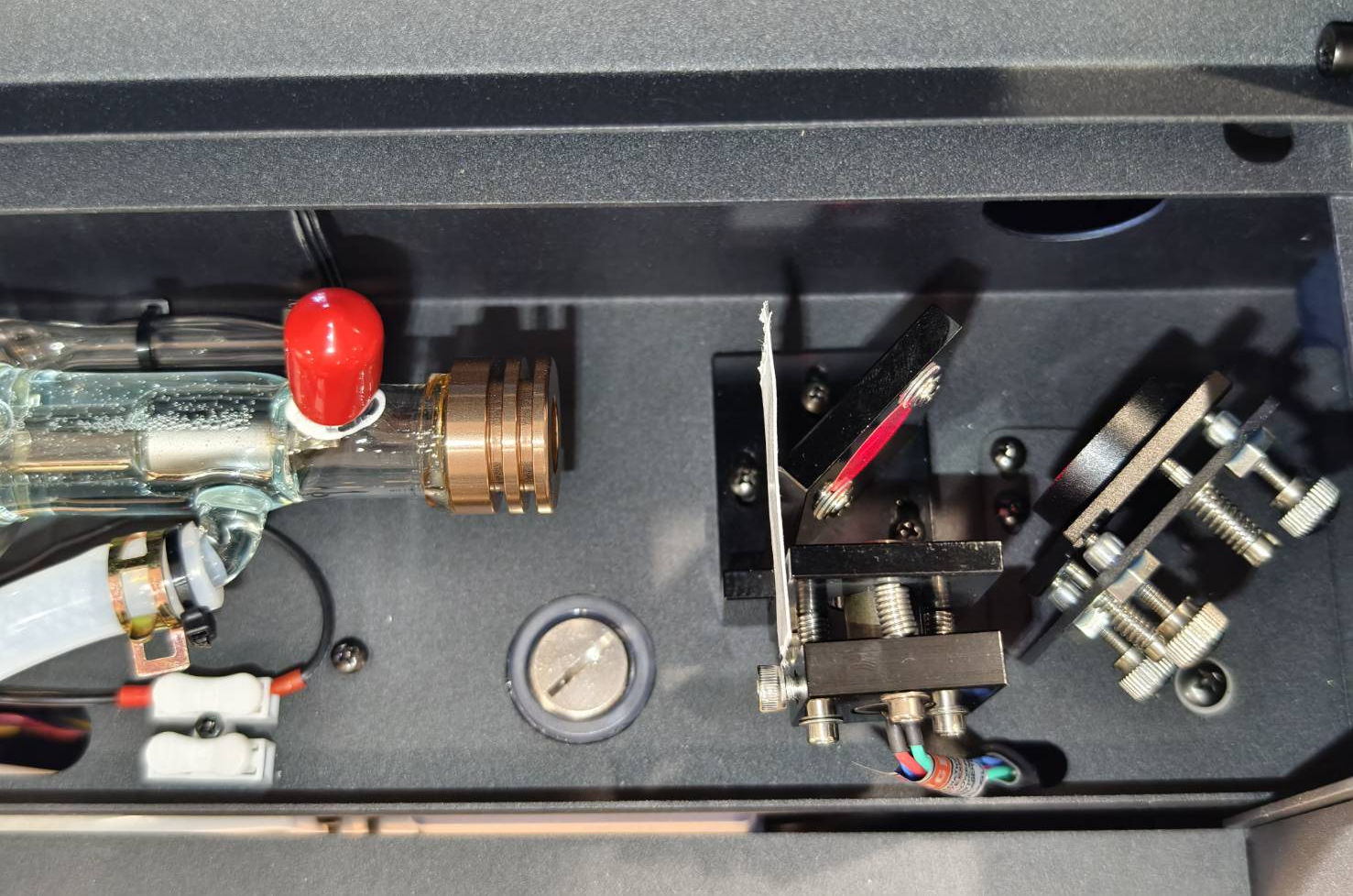

- Primer espejo reflectante y emisor de láser rojo
- Segundo espejo reflectante
- Tercer espejo reflectante
- 7 posiciones de la plataforma a las que se moverá el cabezal láser durante la comprobación.

Paso 5
Limpie todos los espejos y lentes siguiendo las instrucciones del enlace que se muestra a continuación.
Limpieza de Espejos y Lentes

Paso 6
Compruebe el punto láser en el primer espejo.
Este paso verifica si el tubo láser y la máquina están en buen estado.
Resumen del proceso:
|
Determine su resultado y la acción a seguir:
- El resultado es correcto >> Paso 7
|
Paso 7
Verifique si el punto del láser rojo y la marca de quemado se superponen.
Este paso comprueba si las trayectorias del láser rojo y del láser CO2 real coinciden y están alineadas.
Si no están alineados, ajuste el emisor de luz roja con una llave Allen de 2,5 mm.
- Abra la puerta.

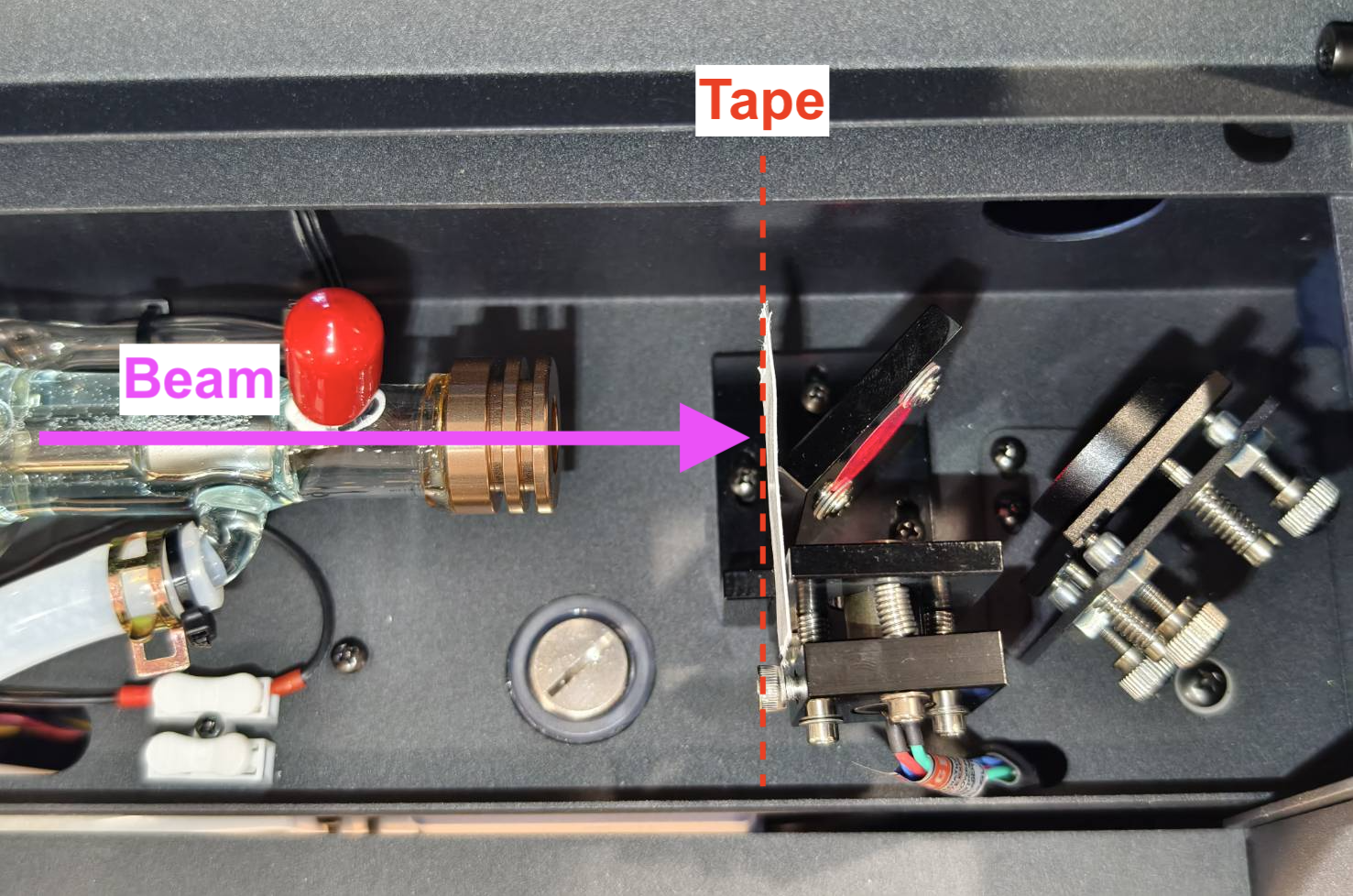

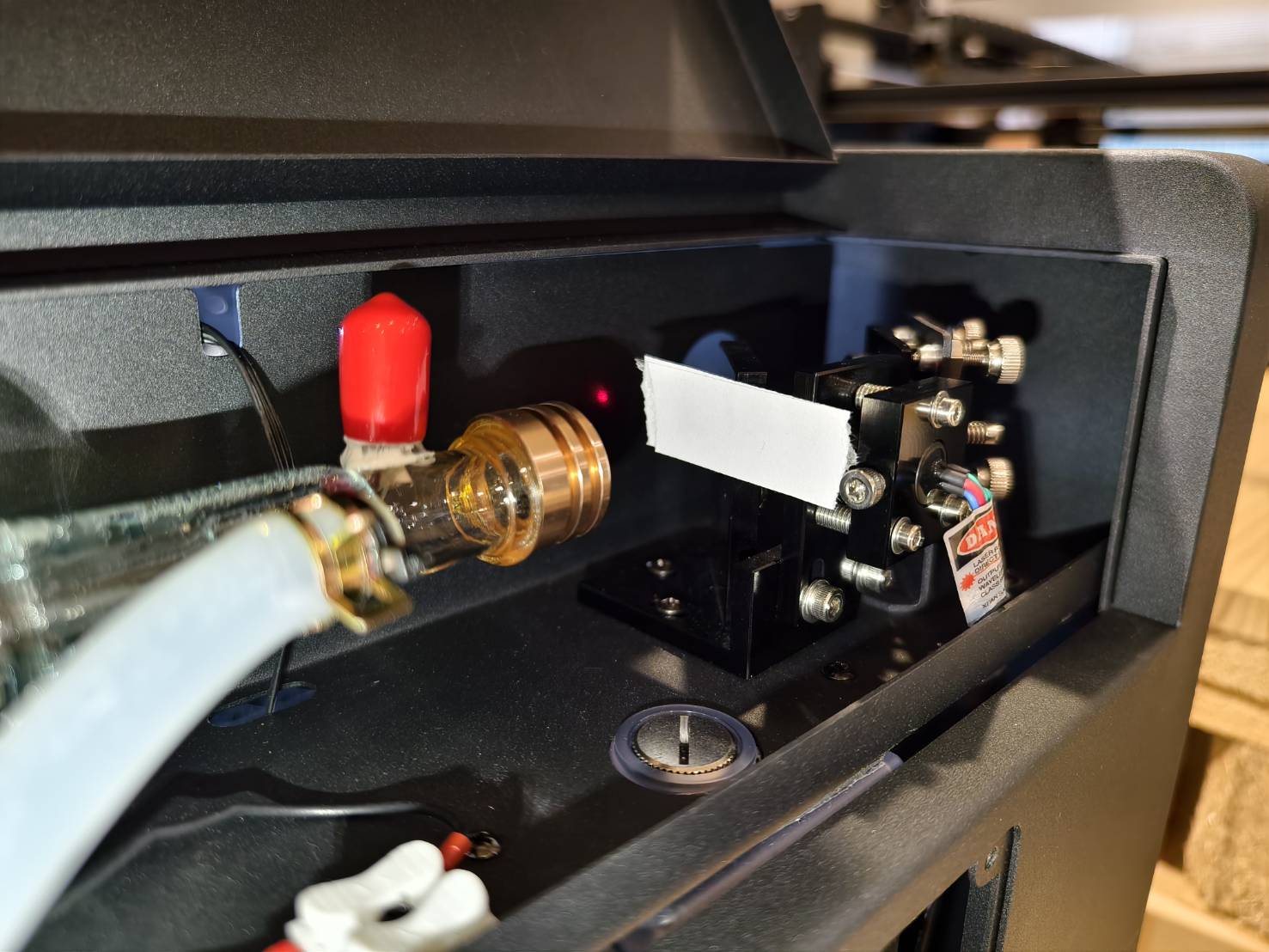

- Coloque una cinta adhesiva de doble cara de dos capas en la entrada del tercer espejo.
- Entre en el modo de control y afloje el motor.
- Desplace el cabezal láser a la esquina inferior derecha.
- Asegúrese de que el láser rojo esté encendido.
- Cierre la puerta.
- Realice 3 pulsos.
- Verifique si el punto del láser rojo y la marca de quemado se superponen.
- Ajuste el láser rojo si es necesario.
|
Ejemplo correcto - Superpuesto
|
Ejemplo incorrecto - No superpuesto
|
 |

|

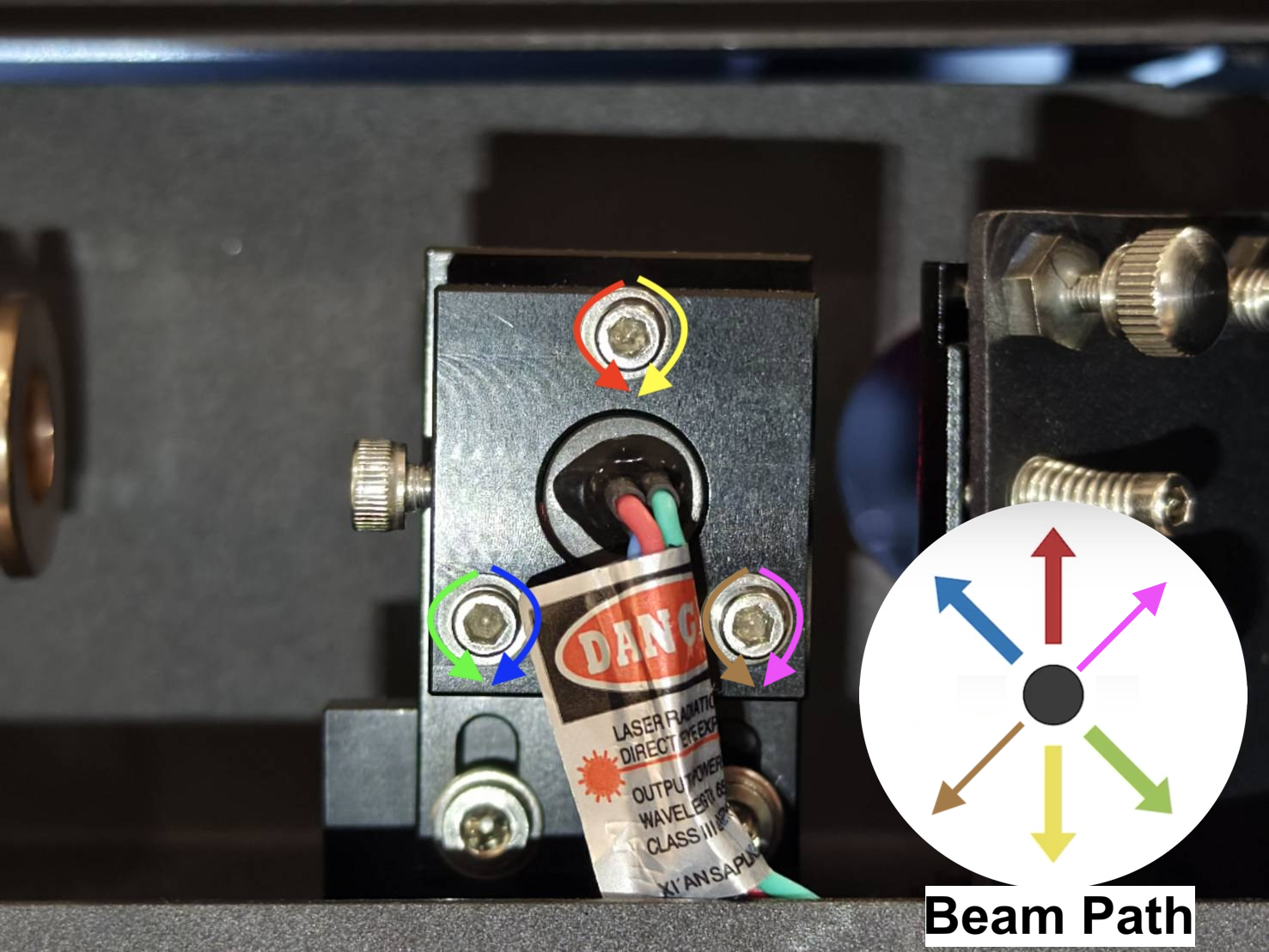

| Tornillos y trayectoria del haz del emisor de luz roja |

|
|
Paso 8
Este paso verifica si la trayectoria está alineada desde el primer espejo hasta el segundo espejo.
|
Resumen del proceso:

|
|
Pasos a seguir:
- Retire la cinta y coloque una nueva cinta adhesiva de doble cara de dos capas en el segundo espejo.
- Desplace el cabezal láser a la esquina superior izquierda.
- Cierre la puerta y realice 3 pulsos.
- Compruebe visualmente si el láser rojo y la marca de quemado se superponen.
|
|
|
Ejemplo correcto - Superpuesto
|

|
Ejemplo incorrecto - No superpuesto
|
|
|
Determine su resultado y la acción a seguir:
- Buen resultado - Superpuesto >> Paso 9
|
- Mal resultado - No superpuesto >> Paso 8.1
|
Paso 8.1
Este paso le enseñará cómo alinear la trayectoria desde el primer espejo hasta el segundo espejo ajustando los tornillos del primer espejo.
- Hay tres tornillos en el primer espejo, y girarlos en sentido horario o antihorario cambiará la trayectoria del haz, lo que significa que la posición del punto láser rojo cambiará.

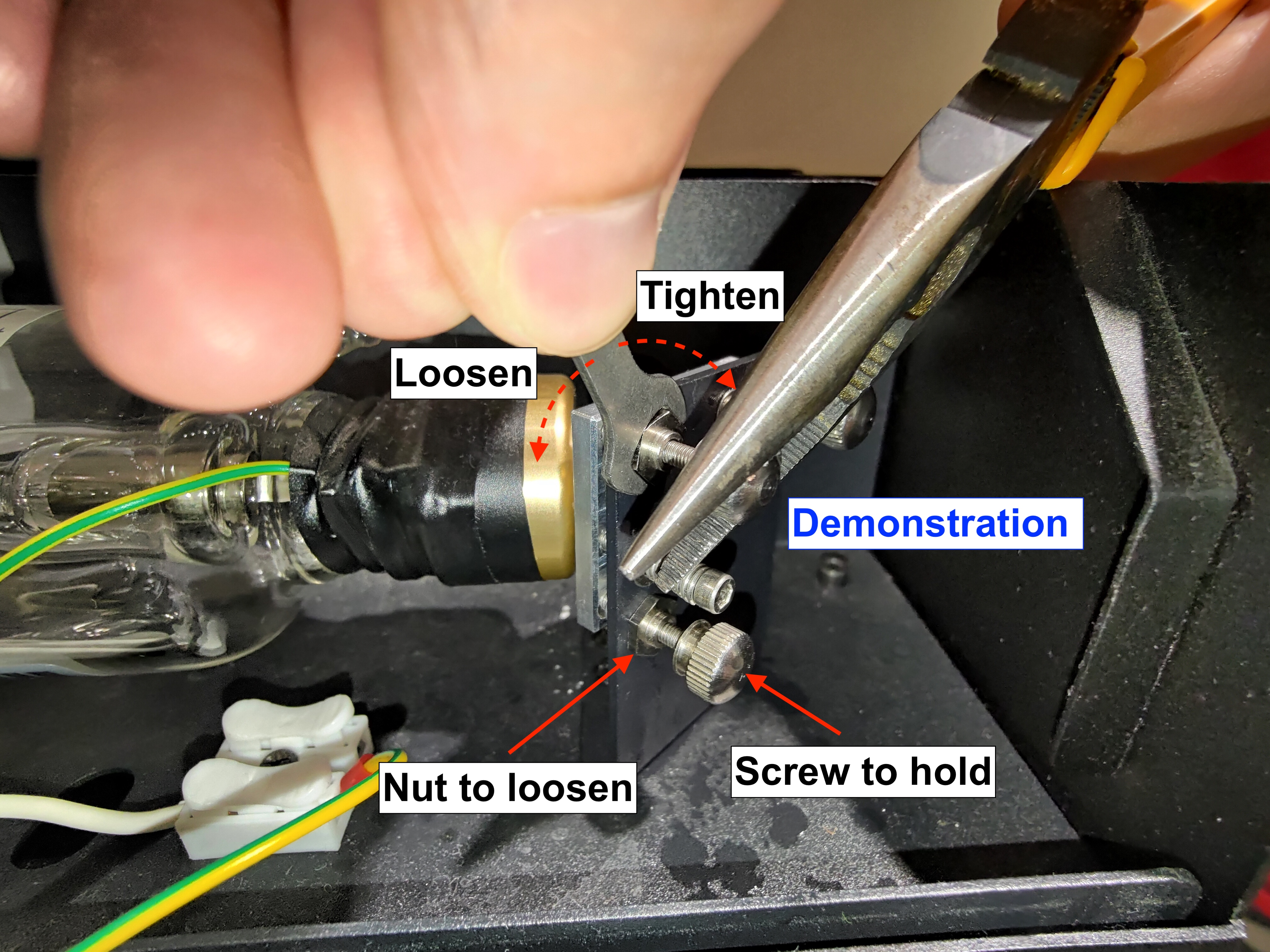

- Aprenda a aflojar la tuerca correctamente:

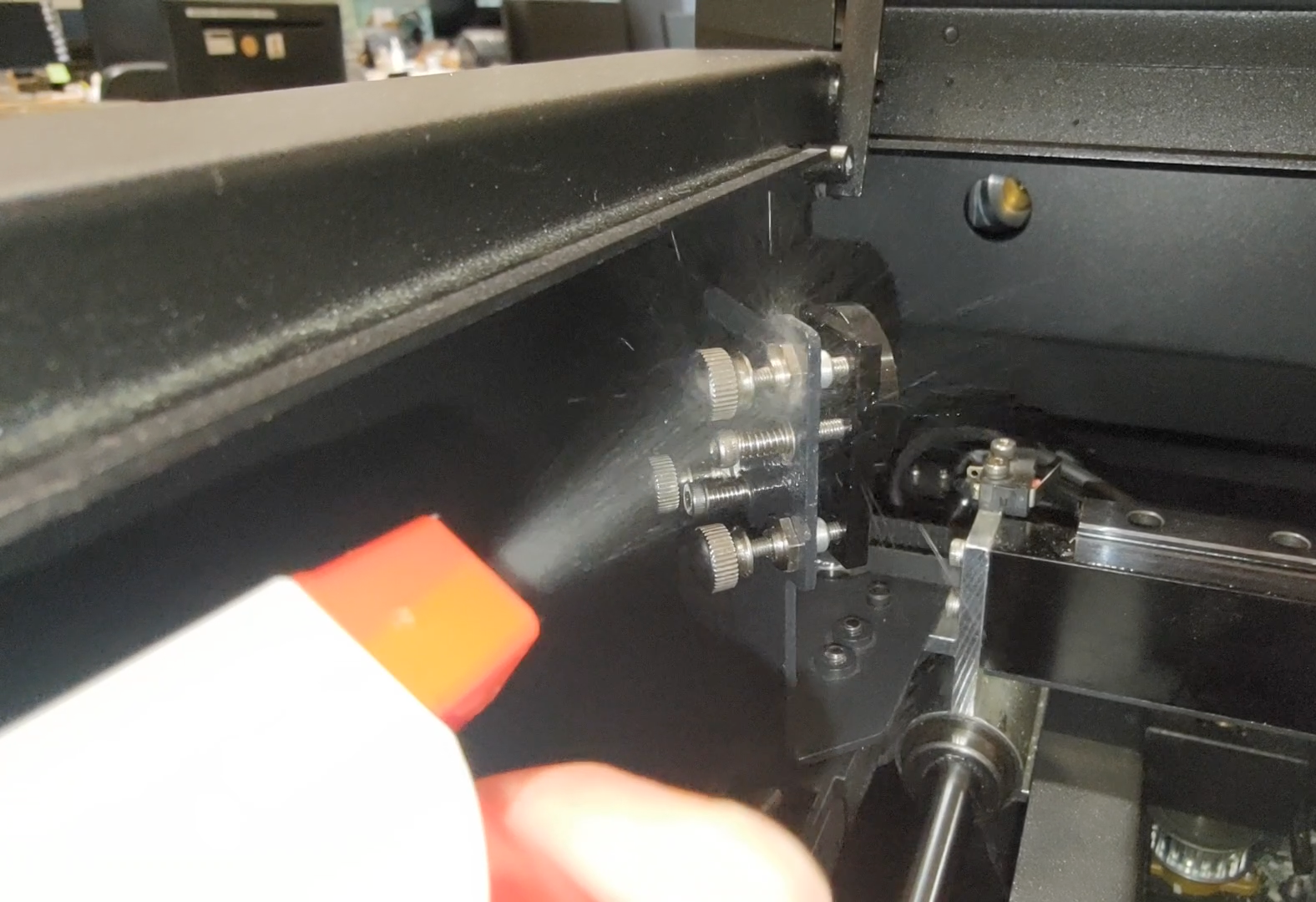

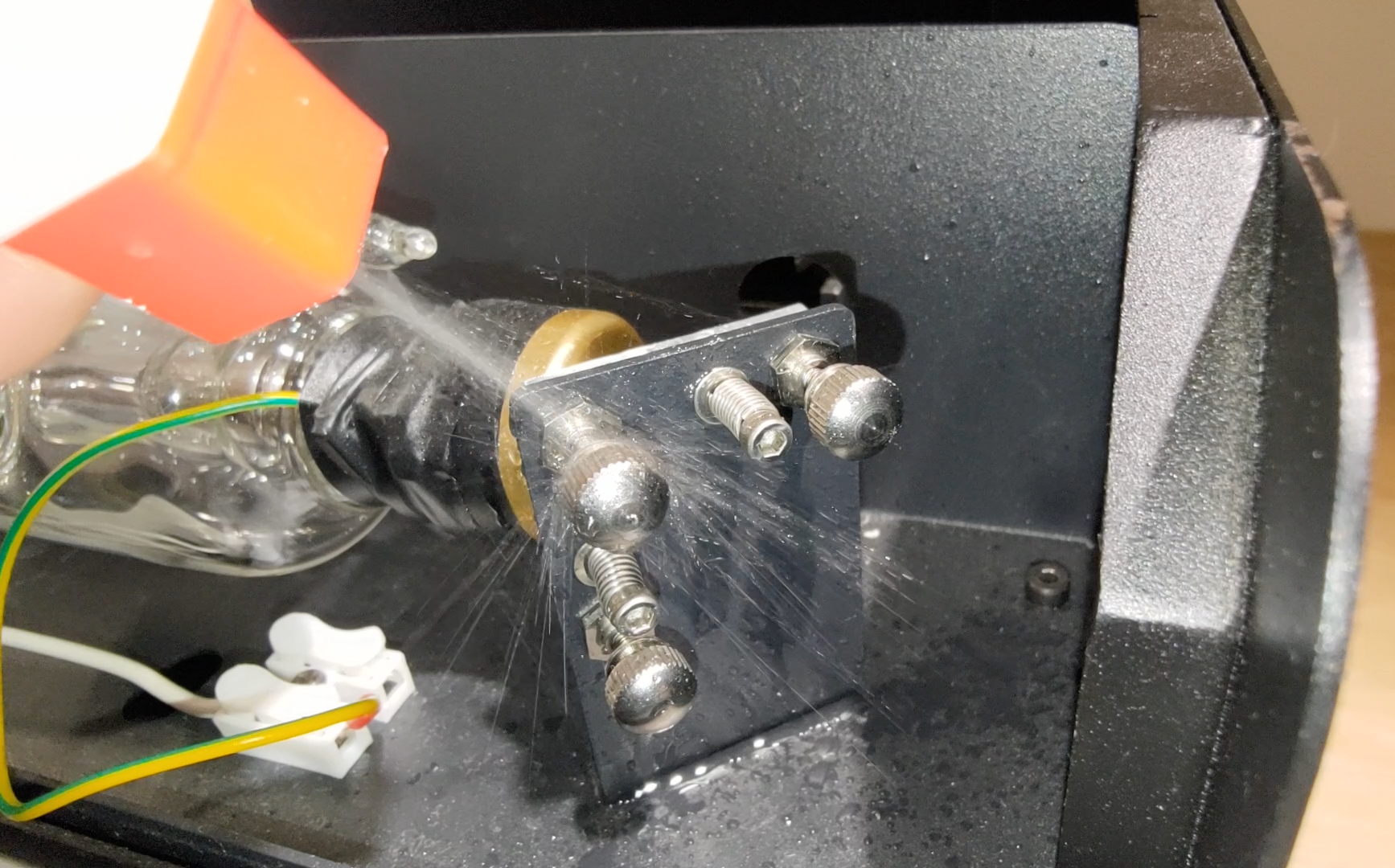

Primero, rocíe alcohol sobre las tuercas para disolver el gel o pegamento y espere unos segundos.

- A continuación, use los alicates para sujetar el tornillo, luego afloje la tuerca con la llave de doble cabeza girándola en sentido antihorario.

-
Demostración
(Tenga en cuenta que los tornillos en el vídeo se han aflojado antes de la grabación).
|
- Determine la posición de su punto láser rojo, localice el tornillo y su dirección de giro.
Por favor, observe la imagen de abajo y encuentre el número que se asemeje a la posición de su punto láser rojo:
-
Para el #1: El punto láser rojo debe desplazarse hacia abajo y a la derecha para superponerse con el primer punto El tornillo superior izquierdo deberá girarse en sentido horario. Consulte la siguiente imagen.

Para #2: El punto láser rojo debe descender en línea recta para superponerse con el primer punto. El tornillo inferior izquierdo debe girarse en sentido antihorario. Consulte la siguiente imagen.

Para #3: El punto láser rojo debe descender primero y luego desplazarse hacia la izquierda para superponerse con el primer punto. El tornillo inferior izquierdo debe girarse en sentido antihorario para que el punto descienda. El tornillo superior derecho debe girarse en sentido horario para que el punto se desplace hacia la izquierda. Consulte la siguiente imagen.

Para #4: El punto láser rojo debe desplazarse hacia la derecha para superponerse con el primer punto. El tornillo superior derecho debe girarse en sentido antihorario. Consulte la siguiente imagen.

Para #5: El punto láser rojo debe desplazarse hacia la izquierda para superponerse con el primer punto. El tornillo superior derecho debe girarse en sentido horario. Consulte la siguiente imagen.

Para #6: El punto láser rojo debe desplazarse primero hacia la derecha y luego ascender para superponerse con el primer punto. El tornillo superior derecho debe girarse en sentido antihorario para que el punto se desplace hacia la derecha. El tornillo inferior izquierdo debe girarse en sentido horario para que el punto ascienda. Consulte la siguiente imagen.

Para #7: El punto del láser rojo debe ir recto hacia arriba para superponerse con el primer punto. El tornillo inferior izquierdo debe girarse en sentido horario. Consulte la siguiente imagen.

Para el n.º 8: El punto del láser rojo debe ir hacia arriba y a la izquierda para superponerse con el primer punto El tornillo superior izquierdo debe girarse en sentido antihorario. Consulte la siguiente imagen.

|
- Por favor, apriete la tuerca después de ajustar el tornillo girándola en sentido horario.
|
Paso 9
Este paso verifica si la trayectoria está alineada desde el segundo espejo hasta el tercero.
|
Resumen del proceso:

|
|
Pasos a seguir:
- Retire la cinta y coloque una nueva cinta adhesiva de doble cara de dos capas en la entrada del tercer espejo.
- Mueva el cabezal láser hacia la parte central izquierda.
- Cierre la puerta y realice 3 pulsos.
- Compruebe visualmente si el láser rojo y la marca de quemado se superponen.
|
|
|
Ejemplo correcto - Superpuesto
|

|
Ejemplo incorrecto - No superpuesto
|
|
|
Determine su resultado y la acción a seguir:
- Buen resultado - Superpuesto >> Paso 10
|
- Mal resultado - No superpuesto >> Paso 9.1
|
Paso 9.1
Este paso le enseñará cómo alinear la trayectoria desde el segundo espejo hasta el tercero ajustando los tornillos del segundo espejo.
-
Determine la posición de su punto láser rojo, localice el tornillo y su dirección de giro.
Por favor, observe la imagen de abajo y encuentre el número que se asemeje a la posición del punto de su láser rojo.

-
Para el #1: El punto del láser rojo debe desplazarse hacia abajo y a la derecha para superponerse al primer punto. El tornillo inferior derecho debe girarse en sentido antihorario. Consulte la siguiente imagen.

Para #2: El punto del láser rojo debe desplazarse directamente hacia abajo para superponerse al primer punto. El tornillo superior derecho debe girarse en sentido horario. Consulte la siguiente imagen.

Para #3: El punto láser rojo debe descender primero y luego desplazarse hacia la izquierda para superponerse con el primer punto. El tornillo superior derecho debe girarse en sentido horario para hacer que el punto baje. El tornillo inferior izquierdo debe girarse en sentido antihorario para hacer que el punto se desplace hacia la izquierda. Consulte la siguiente imagen.

Para #4: El punto láser rojo debe desplazarse hacia la derecha para superponerse con el primer punto. El tornillo inferior izquierdo debe girarse en sentido horario. Consulte la siguiente imagen.

Para #5: El punto del láser rojo debe desplazarse hacia la izquierda para superponerse al primer punto. El tornillo inferior izquierdo debe girarse en sentido antihorario. Consulte la siguiente imagen.

Para #6: El punto del láser rojo debe desplazarse primero hacia la derecha y luego hacia arriba para superponerse al primer punto. El tornillo inferior izquierdo debe girarse en sentido horario para hacer que el punto se desplace hacia la derecha. El tornillo superior derecho debe girarse en sentido antihorario para hacer que el punto suba. Consulte la siguiente imagen.

Para #7: El punto del láser rojo debe ir recto hacia arriba para superponerse con el primer punto. El tornillo superior derecho debe girarse en sentido antihorario. Consulte la siguiente imagen.

Para el n.º 8: El punto del láser rojo debe ir hacia arriba y a la izquierda para superponerse con el primer punto El tornillo inferior derecho debe girarse en sentido horario. Consulte la siguiente imagen.

-
Por favor, apriete la tuerca después de ajustar el tornillo girándola en sentido horario.

|
Paso 10
Este paso le enseñará a verificar la posición de entrada vertical del haz en la entrada del tercer espejo utilizando una herramienta OPA.
-
Por favor, utilice el enlace para descargar el archivo y use un acrílico transparente de 3 mm para grabar y cortar.

- El círculo de la herramienta coincidirá con la entrada como se muestra en la imagen siguiente.

|
-
Si su máquina no puede cortar a través de alguna área de la cama, tendrá que fabricar una herramienta temporal.
Utilice un trozo de cinta adhesiva transparente y dóblela para encerrar la parte pegajosa. Dibuje dos líneas como se muestra en las imágenes a continuación.

- El centro de las líneas en la cinta será el centro de la entrada circular.
(Se recomienda marcar dos puntos como los puntos rojos en la imagen de abajo para alinear las líneas en la cinta.)
|
- Una vez que tenga la herramienta, mueva el cabezal láser al centro.

- Verifique la línea vertical con la herramienta.
Alinee el círculo o los puntos de la herramienta con la entrada y compruebe la posición del punto del láser rojo.
Acrílico
|
|

|
|
Ejemplo correcto
|
Ejemplo incorrecto
|
|

|

|
|
Determine su resultado y la acción a seguir:
Paso 10.1
Si la trayectoria vertical del haz no está en el centro de la herramienta, puede ajustar el cabezal láser para mejorarla.
-
Afloje ligeramente estos 4 tornillos, no los quite ni los deje demasiado sueltos.

-
Tras aflojar los tornillos, el cabezal puede ahora empujarse hacia dentro o hacia fuera.
- Empujar hacia fuera:

- Empujar hacia dentro:

-
Después de mover el cabezal, vuelva a apretar los tornillos.

-
Por favor, realice la calibración de la cámara en Beam Studio.
(Esto puede hacerse como último paso después de completar toda la alineación de la trayectoria óptica.)
|
Paso 11
Tras la comprobación vertical, verificaremos la posición horizontal en la entrada del tercer espejo.
- Mueva el cabezal láser al centro.

- Compruebe la línea horizontal con la herramienta.
Alinee el círculo o los puntos de la herramienta con la entrada y compruebe la posición del punto del láser rojo.
Acrílico
|
|

|
|
Correcto - Centrado
|
Aceptable - Por encima
|
Incorrecto - Por debajo
|
|

|

|

|
|
Determine su resultado y la acción a seguir:
- Resultado bueno o aceptable >> Paso 12
|
Paso 12
Ahora comprobaremos la trayectoria desde el tercer espejo hasta la punta de la boquilla, lo que indica la trayectoria del haz en el eje Z (vertical) en el centro de la plataforma.
- Mueva el cabezal láser al centro de la plataforma y coloque un trozo de papel debajo de la punta de la boquilla.
Suba o baje la plataforma para tener una distancia de entre 5 mm y 10 mm entre el papel y la punta de la boquilla.

- Compruebe si se ve un punto láser rojo enfocado o una luz roja como en la imagen siguiente.

| Buen resultado - Centrado |
Mal resultado - Sin punto |
Mal resultado - Descentrado |
 |
 |
 |
|
Determine su resultado y la acción a seguir:
Paso 12.1
Si no sale un punto enfocado de la boquilla o no se ve ningún punto, la trayectoria del eje Z está desalineada y debe ajustarse. El objetivo es mover el punto enfocado al centro.
- Este paso le enseñará cómo alinear la trayectoria vertical desde el tercer espejo hasta la base ajustando los tornillos del tercer espejo.
Hay tres tornillos en el tercer espejo. Al girarlos en sentido horario o antihorario, se cambiará la trayectoria vertical del haz, lo que significa que la posición del pequeño punto en la cinta cambiará.

-

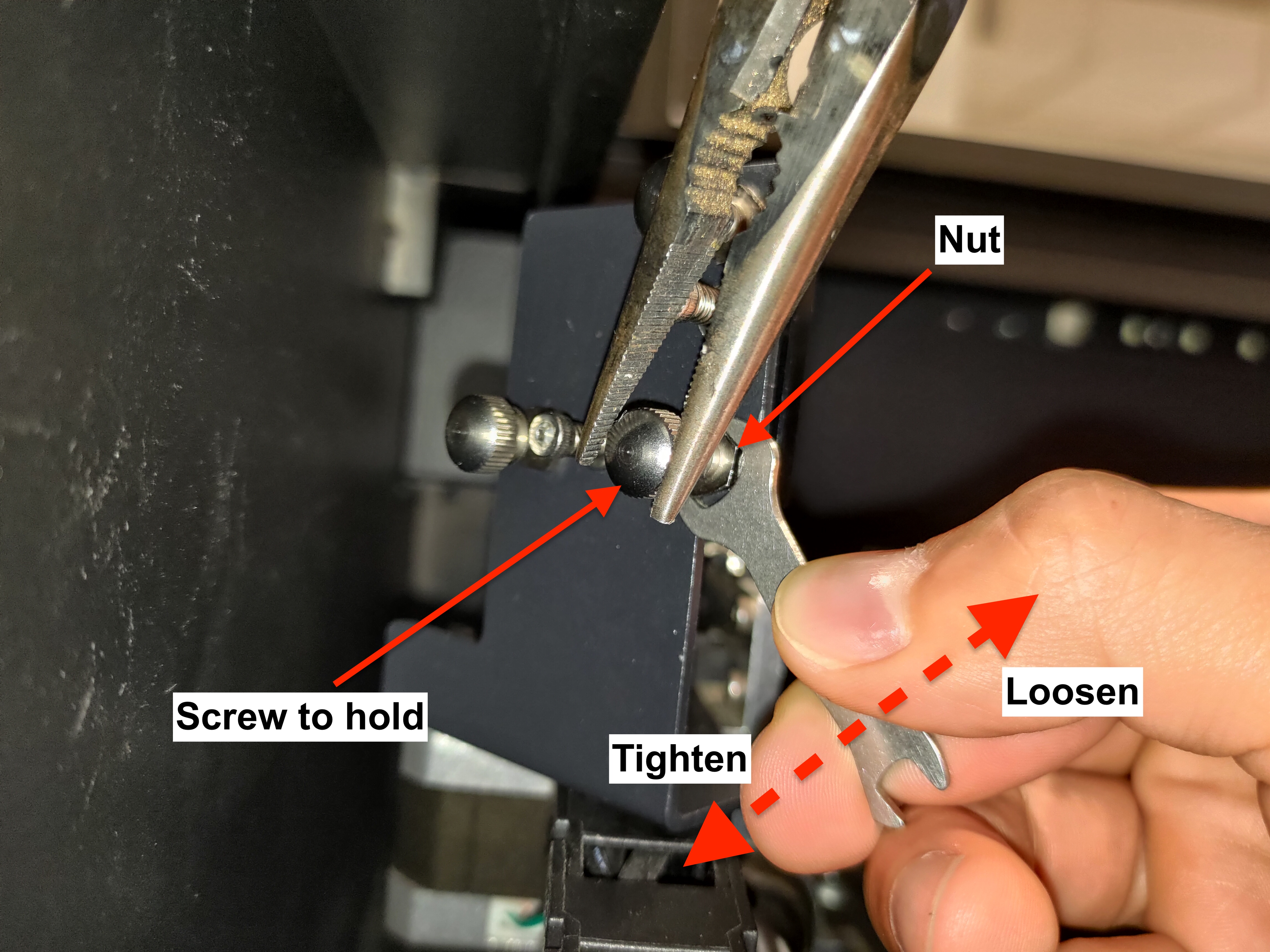

Por favor, aprenda a aflojar la tuerca correctamente.
Utilice los alicates para sujetar el tornillo, luego afloje la tuerca con la llave de doble cabeza girándola en sentido antihorario.
|
- ¿Cómo determinamos la posición del punto láser?
Si no se ve el punto enfocado, puede observar la luz roja; la zona más intensa indica la posición del punto.
| Ejemplo |
- La luz es más intensa en la zona señalada en la imagen, lo que indica que el punto debería estar en la posición inferior izquierda.
|
 |
- Para mover el punto al centro, debe desplazarse hacia arriba y hacia la derecha, por lo que se recomienda girar el tornillo superior derecho en sentido horario.
|
 |
| Demostración |
|
|
-
Por favor, apriete la tuerca después de ajustar el tornillo girándola en sentido horario.
|
Determine su resultado y la acción a seguir:
- El ajuste se ha realizado correctamente >> Paso 13
|
-
Por más que ajuste, el punto no aparece o no se puede centrar >>
|
Paso 13
Ahora verificaremos la trayectoria desde el tercer espejo hasta la punta de la boquilla en la esquina inferior derecha de la plataforma.
- Mueva el cabezal láser a la esquina inferior derecha de la plataforma y coloque un trozo de papel debajo de la punta de la boquilla.
Suba o baje la plataforma para tener una distancia de entre 5 mm y 10 mm entre el papel y la punta de la boquilla.

- Compruebe si se ve un punto láser rojo enfocado o una luz roja como en la imagen siguiente.

| Buen resultado - Centrado |
Mal resultado - Sin punto |
Mal resultado - Descentrado |
 |
 |
 |
|
Determine su resultado y la acción a seguir:
Paso 13.1
Si no observa un punto enfocado saliendo de la boquilla, indica que la trayectoria del eje Z está desalineada y debe ajustarse.
El objetivo aquí es mover el punto enfocado al centro de la esquina inferior derecha.
- Este paso le enseñará cómo alinear la trayectoria vertical desde el tercer espejo hasta la base ajustando los tornillos del tercer espejo.
Hay tres tornillos en el tercer espejo. Al girarlos en sentido horario o antihorario, se cambiará la trayectoria vertical del haz, lo que significa que la posición del pequeño punto en la cinta cambiará.

-
Por favor, aprenda a aflojar la tuerca correctamente.
Utilice los alicates para sujetar el tornillo, luego afloje la tuerca con la llave de doble cabeza girándola en sentido antihorario.
|
- ¿Cómo determinar la posición del punto láser?
Si no se ve el punto enfocado, puede observar la luz roja. El área más intensa indica la posición del punto.
| Ejemplo |
- La luz es más intensa como se muestra en la foto e indica que el punto debería estar en la posición inferior izquierda.
|
 |
- Para mover el punto al centro, debe desplazarse hacia arriba y hacia la derecha, por lo que se recomienda girar el tornillo superior derecho en sentido horario.
|
 |
| Demostración |
|
|
-
Por favor, apriete la tuerca después de ajustar el tornillo girándola en sentido horario.

|
Determine su resultado y la acción a seguir:
- El ajuste se ha realizado correctamente >> Paso 14
|
-
Por más que ajuste, el punto no aparece o no se puede centrar >>
- Volver a Paso 12.1 y asegúrese de que el punto esté centrado en el centro de la plataforma.
- Después de ajustar, pase directamente a Paso 14.
|
Paso 14
Realizaremos la comprobación final utilizando cintas y pulsos para ver la trayectoria real del láser de CO2 empezando desde el centro de la plataforma.
|
Resumen del paso - Centro

|
-
Coloque una cinta de una sola capa en la punta de la boquilla, mueva el cabezal láser al centro de la plataforma, cierre la puerta y luego realice un pulso.

- Demostración
|
-
Retire la cinta y compruebe si el punto es redondo.
-
Ejemplo correcto - Centrado y redondo:

-
Ejemplo aceptable - Redondo pero ligeramente descentrado:
-
Ejemplos incorrectos - No redondos:


|
Determine su resultado y la acción a seguir:
- Resultado bueno o aceptable >> Paso 15
|
Paso 14.1
Existe la posibilidad de que la trayectoria del láser rojo y la trayectoria real del láser de CO2 no coincidan al 100%.
Esto significa que, incluso si un punto rojo se ajusta perfectamente, la trayectoria del láser de CO2 podría seguir estando desviada.
Por lo tanto, debemos utilizar el método tradicional para ajustar la trayectoria del eje Z.
Demostración del proceso:
-
Determine la posición del punto vertical y localice el tornillo y su dirección de giro. En primer lugar, deberá conocer toda el área en la que puede moverse el punto.
En realidad, es la misma área que la punta de la boquilla. La marca presionada en la cinta representa esta área.
- A continuación, busque el número que se asemeje a la vertical posición del punto.
-
Diagrama esquemático:
-
Aprenda a aflojar la tuerca correctamente:
Utilice los alicates para sujetar el tornillo, luego afloje la tuerca con la llave de doble cabeza girándola en sentido antihorario.

|
Para el #1: El punto vertical debe moverse hacia la derecha para quedar redondo y centrado. Mirando la parte frontal de la máquina: El tornillo superior izquierdo debe girarse en sentido antihorario. Consulte la siguiente imagen.

Para #2: El punto vertical debe moverse hacia abajo y a la derecha para quedar redondo y centrado. Mirando la parte frontal de la máquina: El tornillo superior izquierdo debe girarse en sentido antihorario para moverlo hacia la derecha. El tornillo inferior derecho debe girarse en sentido horario para moverlo hacia abajo. Consulte la siguiente imagen.

Para #3: El punto vertical debe moverse hacia abajo para quedar redondo y centrado. Mirando la parte frontal de la máquina: El tornillo inferior derecho debe girarse en sentido horario para moverlo hacia abajo. Consulte la siguiente imagen.

Para #4: El punto vertical debe moverse hacia abajo y a la izquierda para quedar redondo y centrado. Mirando la parte frontal de la máquina: El tornillo superior derecho debe girarse en sentido antihorario. Consulte la siguiente imagen.

Para #5: El punto vertical debe moverse hacia la izquierda para quedar redondo y centrado. Mirando la parte frontal de la máquina: El tornillo superior izquierdo deberá girarse en sentido horario. Consulte la siguiente imagen.

Para #6: El punto vertical debe moverse hacia arriba y a la izquierda para quedar redondo y centrado. Mirando la parte frontal de la máquina: El tornillo superior izquierdo debe girarse en sentido horario para moverlo hacia la izquierda. El tornillo inferior derecho debe girarse en sentido antihorario para moverlo hacia arriba. Consulte la siguiente imagen.

Para #7: El punto vertical debe moverse hacia arriba para quedar redondo y centrado. Mirando la parte frontal de la máquina: El tornillo inferior derecho debe girarse en sentido antihorario para moverlo hacia arriba. Consulte la siguiente imagen.

Para el n.º 8: El punto vertical debe moverse hacia arriba y a la derecha para quedar redondo y centrado. Mirando la parte frontal de la máquina: El tornillo superior derecho debe girarse en sentido horario. Consulte la siguiente imagen.

|
- Una vez finalizado el ajuste del tornillo, debe aplicar una nueva cinta y realizar otro pulso para comprobar la posición del punto.

-
Demostración del proceso:
- Si tiene dificultades con este método, puede utilizar el punto rojo para conocer la ubicación aproximada de la trayectoria real del láser CO2 y luego realizar un pulso.
-
Por favor, apriete la tuerca después de ajustar el tornillo girándola en sentido horario.
|
Paso 15
Comprobaremos la última posición utilizando cintas y pulsos para ver la trayectoria real del láser CO2 en la esquina inferior derecha de la superficie de trabajo.
|
Resumen del paso - Esquina inferior derecha

|
-
Coloque una cinta de una sola capa en la punta de la boquilla, mueva el cabezal láser a la esquina inferior derecha de la superficie de trabajo, cierre la puerta y luego realice un pulso.

-
Demostración
|
-
Retire la cinta y compruebe si el punto es redondo.
-
Ejemplo correcto - Centrado y redondo:

-
Ejemplo aceptable - Redondo pero ligeramente descentrado:
-
Ejemplos incorrectos - No redondos:


|
Determine su resultado y la acción a seguir:
Paso 15.1
Existe la posibilidad de que la trayectoria del láser rojo y la trayectoria real del láser de CO2 no coincidan al 100%.
Esto significa que, incluso si un punto rojo se ajusta perfectamente, la trayectoria del láser de CO2 podría seguir estando desviada.
Por lo tanto, debemos utilizar el método tradicional para ajustar la trayectoria del eje Z.
Demostración del flujo de trabajo
-
Determine la posición del punto vertical y localice el tornillo y su dirección de giro. En primer lugar, deberá conocer toda el área por la que puede moverse el punto.
En realidad, es la misma área que la punta de la boquilla. La marca presionada en la cinta representa esta área.
- A continuación, busque el número que se asemeje a la vertical posición del punto.
-
Diagrama esquemático:
-
Aprenda a aflojar la tuerca correctamente:
Utilice los alicates para sujetar el tornillo, luego afloje la tuerca con la llave de doble cabeza girándola en sentido antihorario.

|
Para el #1: El punto vertical debe moverse hacia la derecha para quedar redondo y centrado. Mirando la parte frontal de la máquina: El tornillo superior izquierdo debe girarse en sentido antihorario. Consulte la siguiente imagen.

Para #2: El punto vertical debe moverse hacia abajo y a la derecha para quedar redondo y centrado. Mirando la parte frontal de la máquina: El tornillo superior izquierdo debe girarse en sentido antihorario para moverlo hacia la derecha. El tornillo inferior derecho debe girarse en sentido horario para moverlo hacia abajo. Consulte la siguiente imagen.

Para #3: El punto vertical debe moverse hacia abajo para quedar redondo y centrado. Mirando la parte frontal de la máquina: El tornillo inferior derecho debe girarse en sentido horario para moverlo hacia abajo. Consulte la siguiente imagen.

Para #4: El punto vertical debe moverse hacia abajo y a la izquierda para quedar redondo y centrado. Mirando la parte frontal de la máquina: El tornillo superior derecho debe girarse en sentido antihorario. Consulte la siguiente imagen.

Para #5: El punto vertical debe moverse hacia la izquierda para quedar redondo y centrado. Mirando la parte frontal de la máquina: El tornillo superior izquierdo deberá girarse en sentido horario. Consulte la siguiente imagen.

Para #6: El punto vertical debe moverse hacia arriba y a la izquierda para quedar redondo y centrado. Mirando la parte frontal de la máquina: El tornillo superior izquierdo debe girarse en sentido horario para moverlo hacia la izquierda. El tornillo inferior derecho debe girarse en sentido antihorario para moverlo hacia arriba. Consulte la siguiente imagen.

Para #7: El punto vertical debe moverse hacia arriba para quedar redondo y centrado. Mirando la parte frontal de la máquina: El tornillo inferior derecho debe girarse en sentido antihorario para moverlo hacia arriba. Consulte la siguiente imagen.

Para el n.º 8: El punto vertical debe moverse hacia arriba y a la derecha para quedar redondo y centrado. Mirando la parte frontal de la máquina: El tornillo superior derecho debe girarse en sentido horario. Consulte la siguiente imagen.

|
- Una vez finalizado el ajuste del tornillo, debe aplicar una nueva cinta y realizar otro pulso para comprobar la posición del punto.

-
Demostración del proceso:
- Si tiene dificultades con este método, puede utilizar el punto rojo para conocer la ubicación aproximada de la trayectoria real del láser CO2 y luego realizar un pulso.
-
Por favor, apriete la tuerca después de ajustar el tornillo girándola en sentido horario.
|
Determine su resultado y la acción a seguir:
- El ajuste se realiza sin problemas >> Paso 14 (Volver a comprobar el punto central)
|
Recopilando cintas con marcas quemadas (Paso 16)
Por favor, recopile las marcas quemadas para la siguiente posición.
- Recoja la marca del primer espejo.
Coloque una cinta de doble capa en el emisor de luz roja formando un ángulo de 90 grados con el haz y realice 5 pulsos.
- Pegue el resultado en un papel y anote la ubicación.
|
- Recoja las marcas del primer al segundo espejo.
Coloque una cinta de doble capa en el segundo espejo formando un ángulo de 90 grados con el haz y realice 3 pulsos en la esquina superior izquierda y otros 3 en la esquina inferior izquierda.
- Pegue el resultado en un papel y anote la ubicación.
|
- Recoja las marcas de entrada del segundo al tercer espejo.
Coloque una cinta de doble capa en el tercer espejo formando un ángulo de 90 grados con el haz y realice 3 pulsos en el lado medio izquierdo y otros 3 en el lado medio derecho.
- Pegue el resultado en un papel y anote la ubicación.
|
- Recoja la marca del centro de la punta de la boquilla.
Coloque una una capa cinta en la punta de la boquilla, mueva el cabezal láser al centro de la plataforma y realice un pulso.
- Pegue el resultado en un papel y anote la ubicación.
|
- Recoja la marca de la punta de la boquilla en la esquina inferior derecha.
Coloque una una capa cinta en la punta de la boquilla, mueva el cabezal láser a la esquina inferior derecha de la plataforma y realice un pulso.
- Pegue el resultado en un papel y anote la ubicación.
|
- Recoja las marcas de entrada del segundo al tercer espejo desde la parte superior izquierda hasta la superior derecha.
Coloque una cinta de doble capa en el tercer espejo formando un ángulo de 90 grados con el haz y realice 3 pulsos en el lado superior izquierdo y otros 3 en el lado superior derecho.
- Pegue el resultado en un papel y anote la ubicación.
|
- Recoja las marcas de entrada del segundo al tercer espejo desde la parte inferior izquierda hasta la inferior derecha.
Coloque una cinta de doble capa en el tercer espejo formando un ángulo de 90 grados con el haz y realice 3 pulsos en el lado inferior izquierdo y otros 3 en el lado inferior derecho.
- Pegue el resultado en un papel y anote la ubicación.
|
-
Por último, tome una fotografía de cerca de los puntos en la punta de la boquilla.
|
Informe (Paso 17)
Por favor, contacte con Atención al Cliente y envíe fotos de las marcas de quemado para obtener asistencia.
Ejemplo de fotografía:


#END
Comentarios
0 comentarios
Inicie sesión para dejar un comentario.
