Frecuencia recomendada
Una vez cada 3 meses
Notas:Para evitar la rotura del tubo láser de vidrio debido al calor generado durante la excitación del láser y la obstrucción de la bomba de agua, es necesario mantener el efecto de refrigeración con suficiente agua destilada.
Elementos necesarios
Preparación propia:
* 400 ml de agua destilada o purificada
1｜Alicates de punta fina
2｜Toalla de papel o paño
3｜Recipiente para agua
Incluido en la caja de accesorios:
4｜Destornillador Torx
5｜Llave Allen de 3mm
6｜Llave de doble boca
7｜Embudo
Este capítulo explicará dos partes del proceso de sustitución del agua de refrigeración. Por favor, consulte el paso correspondiente.
Si está utilizando la máquina por primera vez o el agua no está demasiado sucia, puede omitir los pasos 1 a 7 y pasar directamente al paso 8, añadir agua.
Paso 10 - Llenado de agua
b. Inserte el embudo.
c. Vierta el agua lentamente hasta llenar el 50% de la capacidad.
d. Cierre la tapa de la bomba.
e. Acceda al "Modo de mantenimiento" y espere a que finalice la calibración inicial, luego pulse el botón "Bomba" para activar la bomba de agua.
f. Cuando el nivel de agua del depósito disminuya, pulse de nuevo el botón "Bomba" para desactivar la bomba y añada más agua hasta llenar el 80% de la capacidad.
g. Repita el paso anterior hasta que el agua alcance el 80% de la capacidad y el nivel se mantenga estable.
#END
ⓘ Existen dos métodos para drenar el agua del tubo láser.
Si decide no mover el tubo láser, puede omitir los pasos 1 a 3.
Si decide no mover el tubo láser, puede omitir los pasos 1 a 3.
a. Levante el tubo láser para permitir que el agua se drene.
Recuerde que la trayectoria óptica debe realinearse después de mover el tubo láser.
Ajuste de la trayectoria óptica
b. Sople en la manguera para ayudar a drenar el agua.
Paso 1 - Desconecte la alimentación
(Omita este paso si decide no mover el tubo).- Apague la máquina y desenchufe el cable de alimentación antes de cambiar o añadir agua.

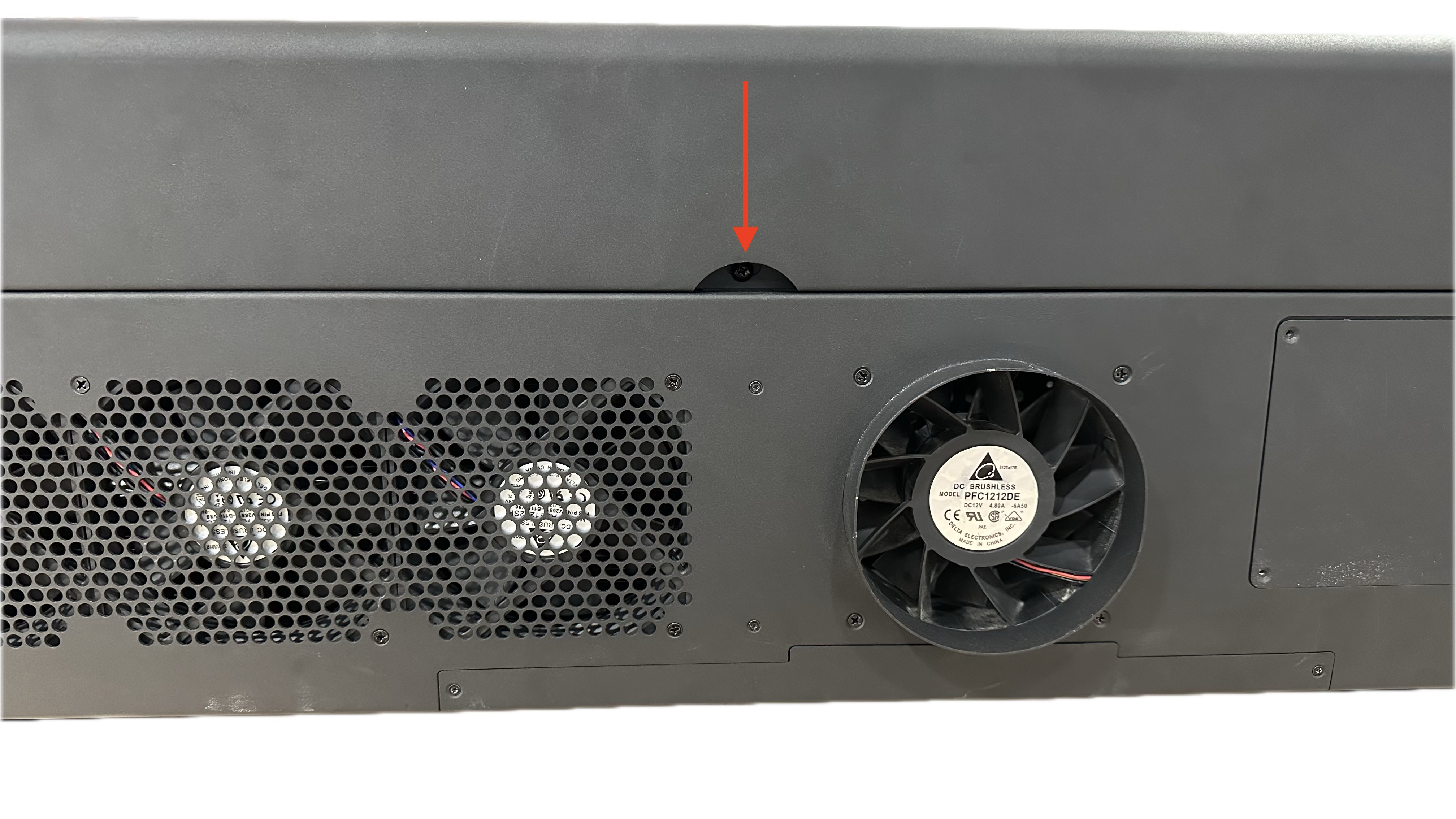

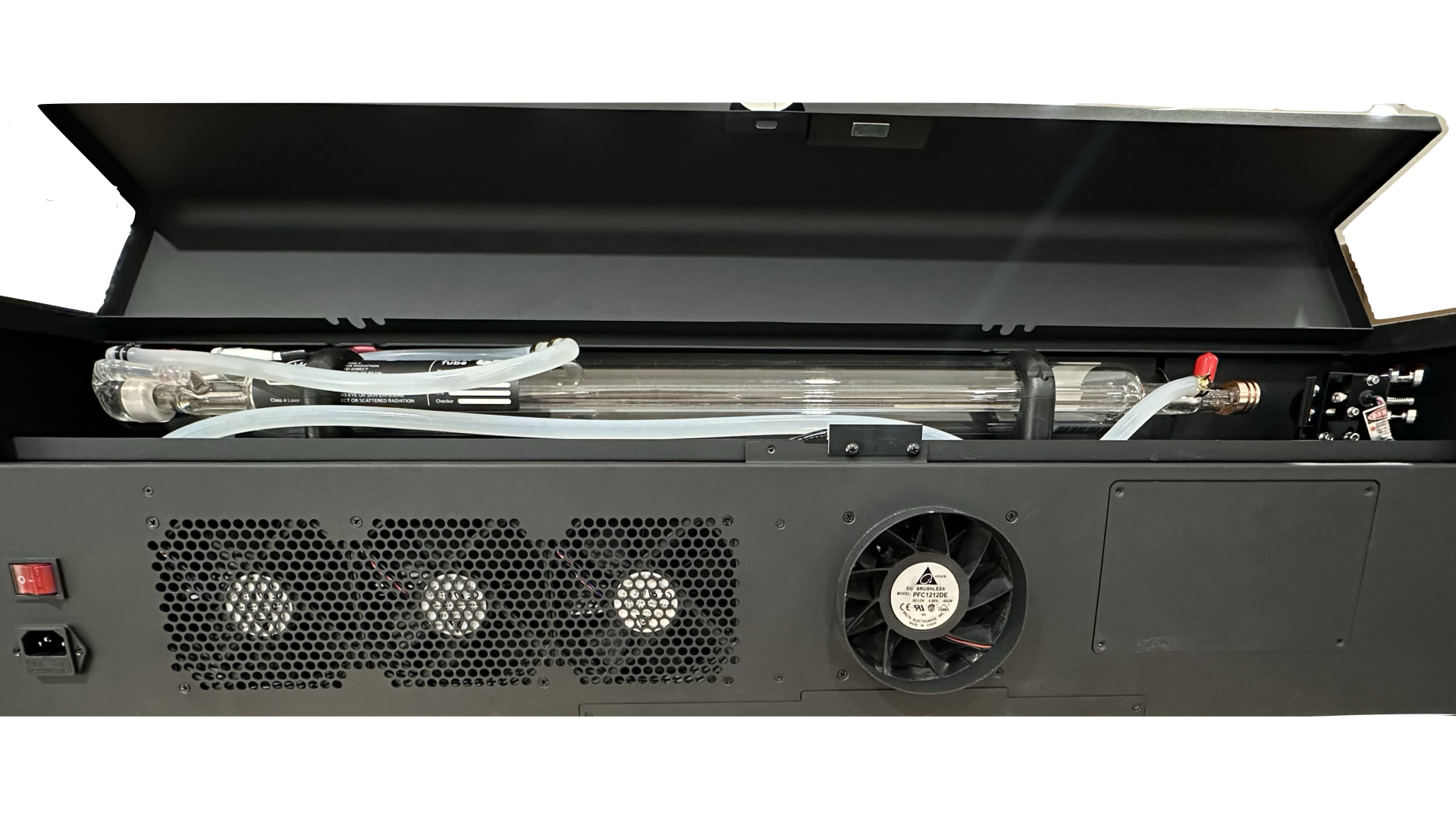

- Utilice un destornillador para quitar el tornillo de la cubierta trasera y luego levántela.

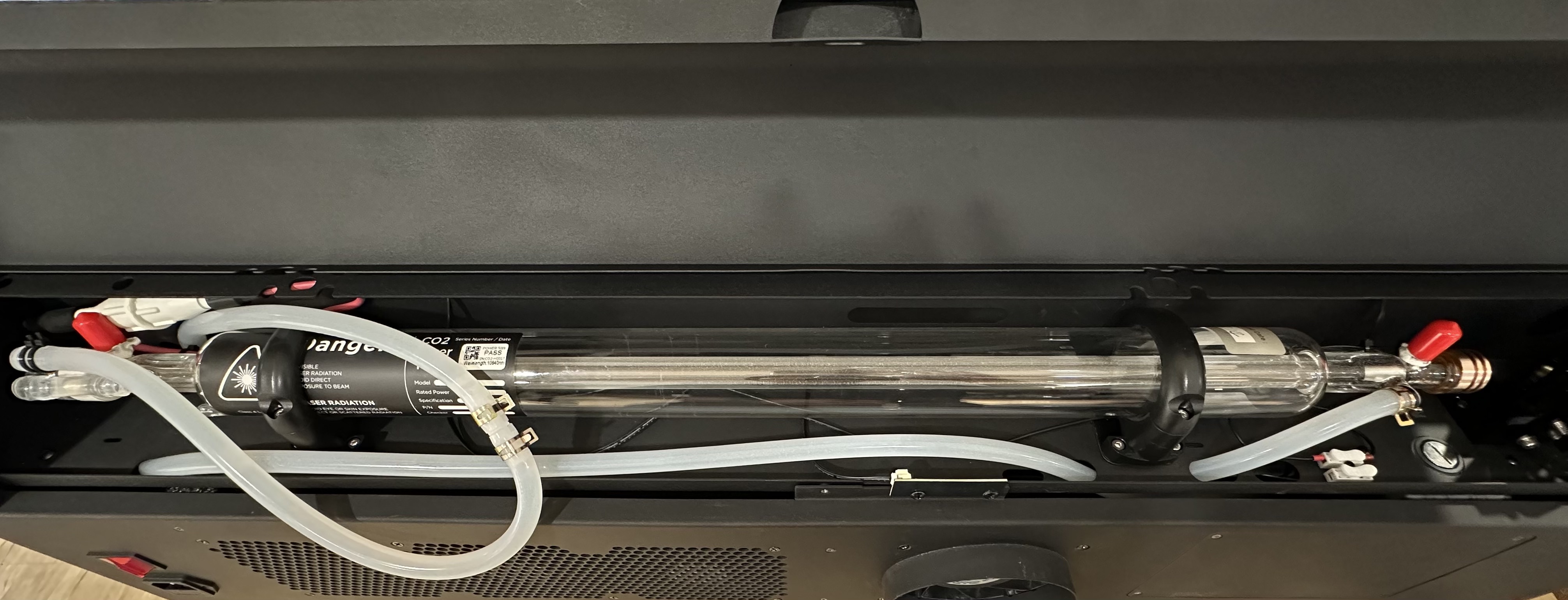

- El tubo láser tiene dos extremos: el lado de alto voltaje está cerca de la pantalla y el lado de bajo voltaje está cerca del espejo reflectante.
Paso 2 - Desconecte los cables del tubo láser

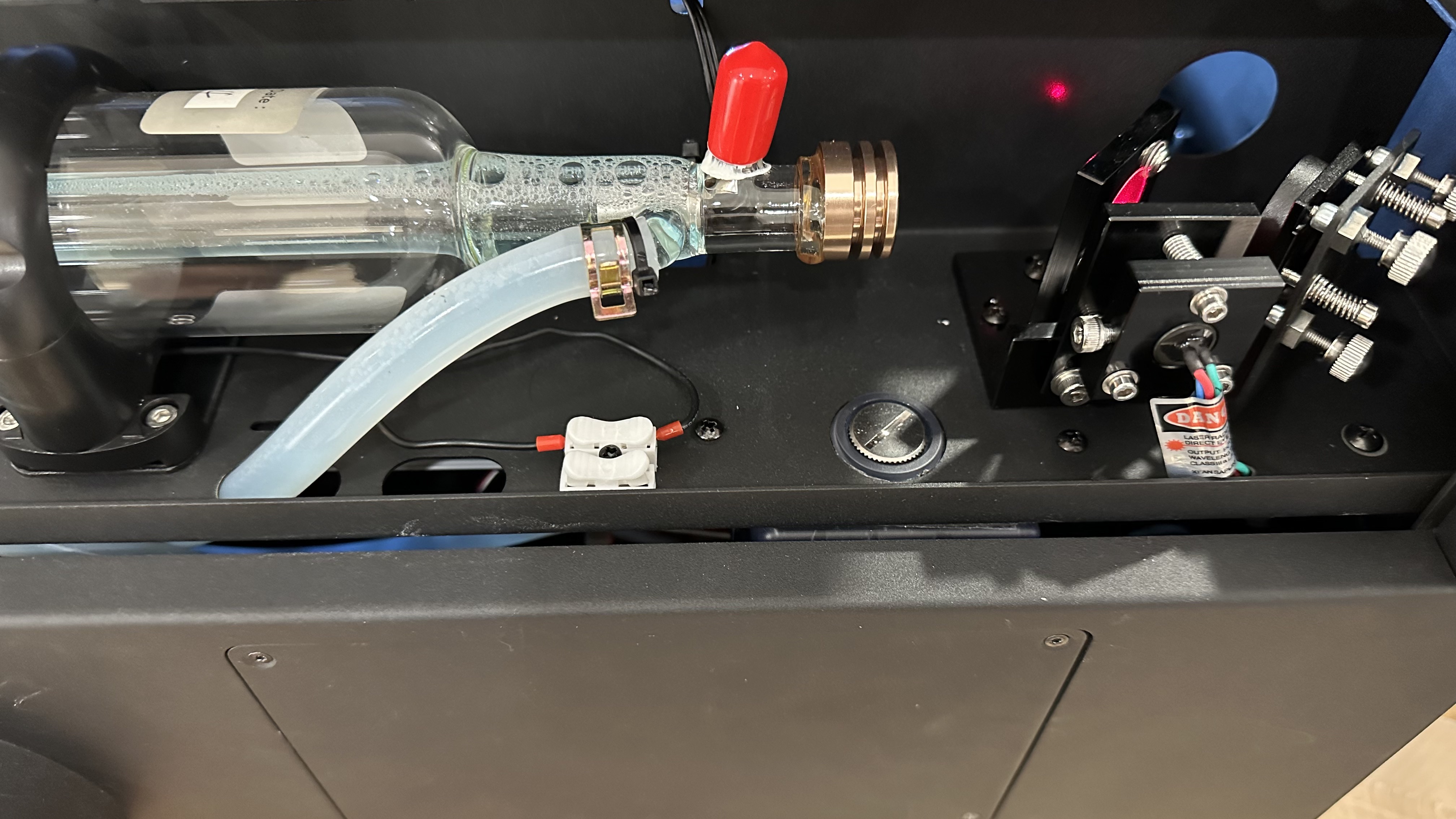

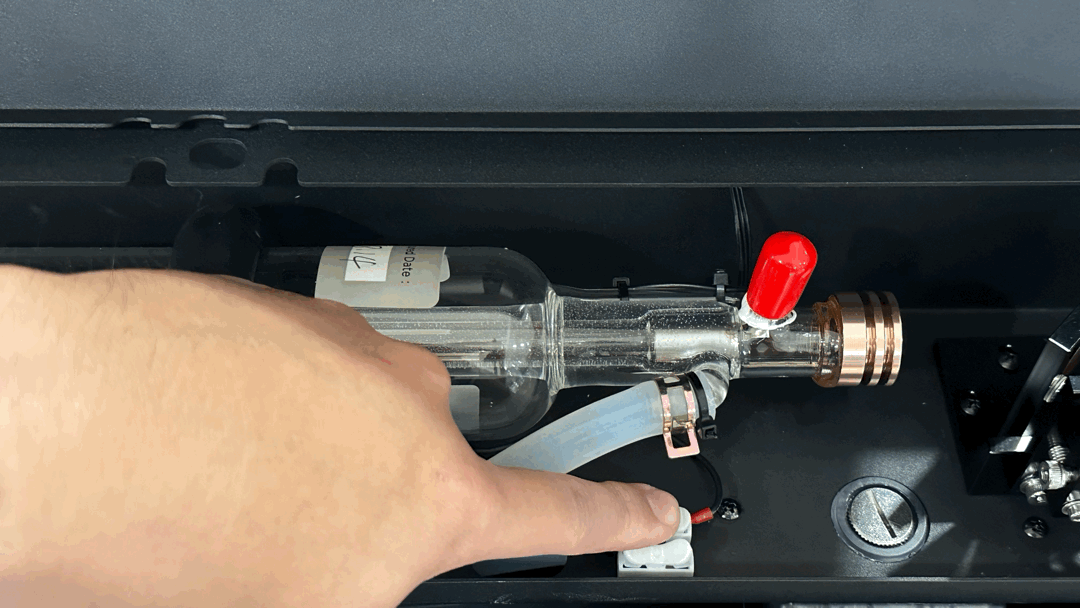

(Omita este paso si decide no mover el tubo).Presione el terminal blanco y extraiga el cable de tierra.Paso 3 - Retire los soportes del tubo láser

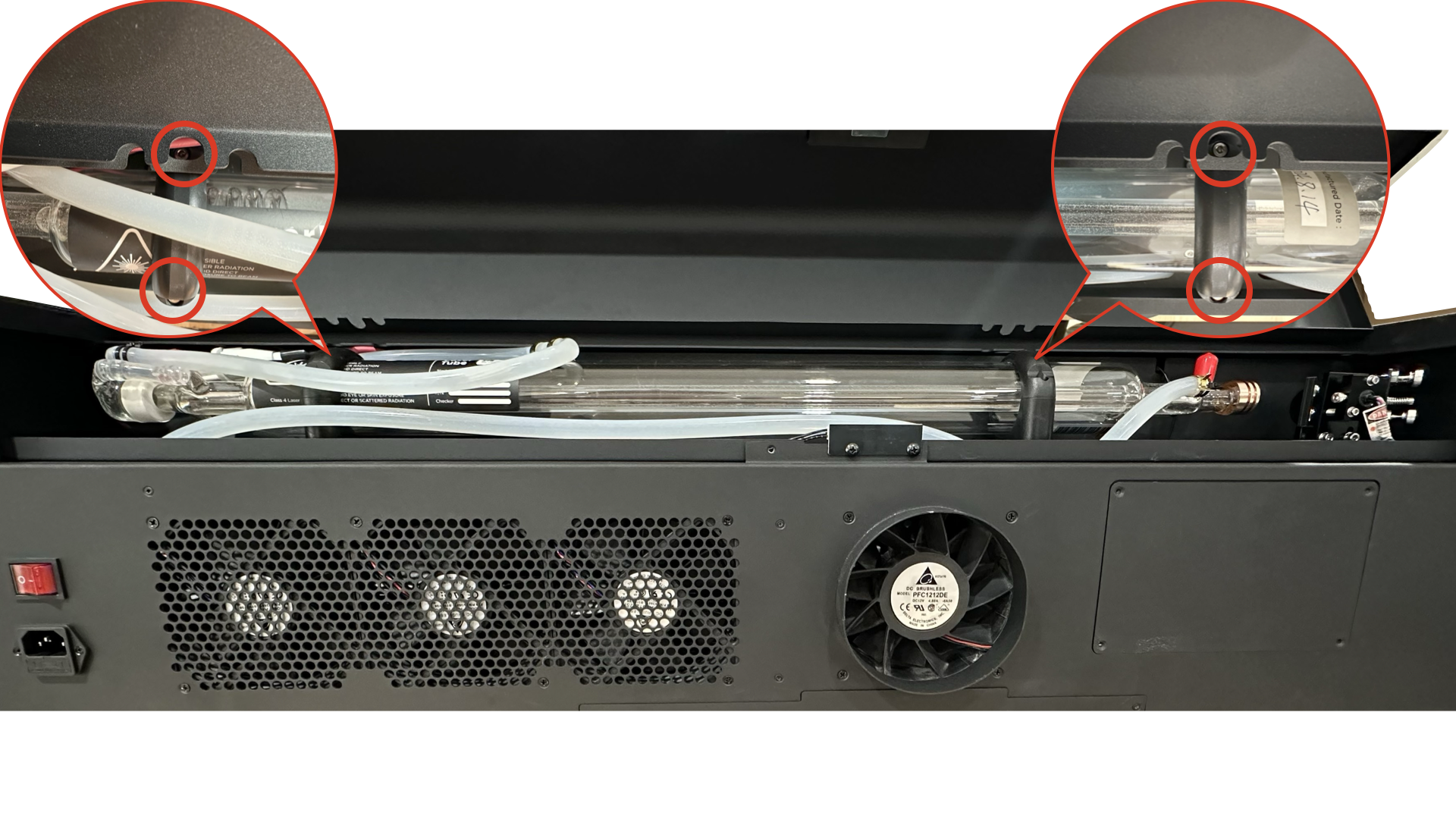

(Omita este paso si decide no mover el tubo).Utilice una llave Allen de 3 mm para aflojar un total de 4 tornillos en los soportes del tubo láser (véase la imagen a continuación).Paso 4 - Retire el tubo láser para drenar el agua

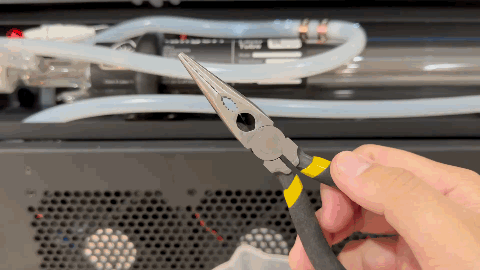

a. Extraiga la manguera > Separe ambas abrazaderas de la tubería del conector de la manguera con los alicates de punta fina > Retire la junta de una de las mangueras e inmediatamente inserte la manguera en elrecipiente de agua

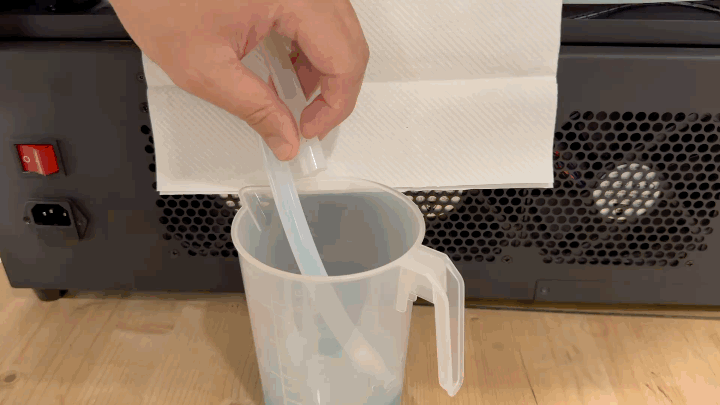

b. Levante el tubo láser o sople por un extremo de la manguera para drenar el agua por completo.
Paso 5 - Vuelva a colocar el tubo láser y conéctelo a la manguera
a. Vuelva a colocar el tubo láser en su posición original. (Omita este paso si decide no mover el tubo).⚠️ Evite que las piezas de la máquina entren en contacto con el agua. Si se producen fugas o derrames de agua, deje que la máquina se seque completamente antes de ponerla en marcha.

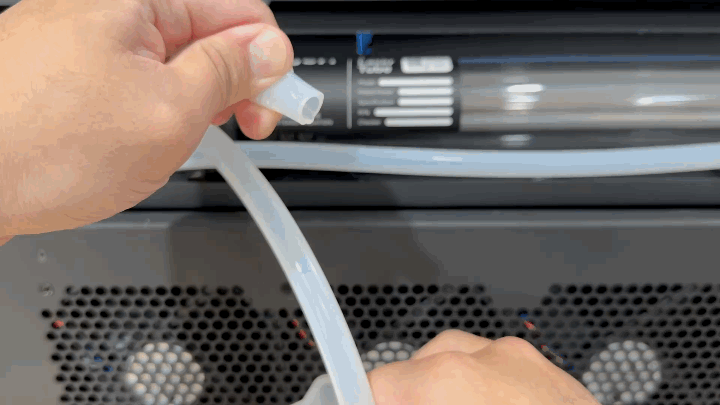

b. Inserte la junta en ambas mangueras > Acerque las dos abrazaderas entre sí para evitar fugas.
Paso 6 - Conecte el cable de tierra del tubo láser
(Omita este paso si decide no mover el tubo).Al lado de baja tensión > Presione el terminal blanco e inserte el cable de tierra > Suelte el terminal blanco > Tire suavemente del cable de tierra para comprobar que está firmemente conectado.Paso 7 - Fije los soportes del tubo láser
(Omita este paso si decide no mover el tubo).Asegúrese de que la distancia entre el tubo láser y los combinadores de haz sea de aproximadamente 35 mm.Paso 8 - Cable de alimentación y puesta en marcha

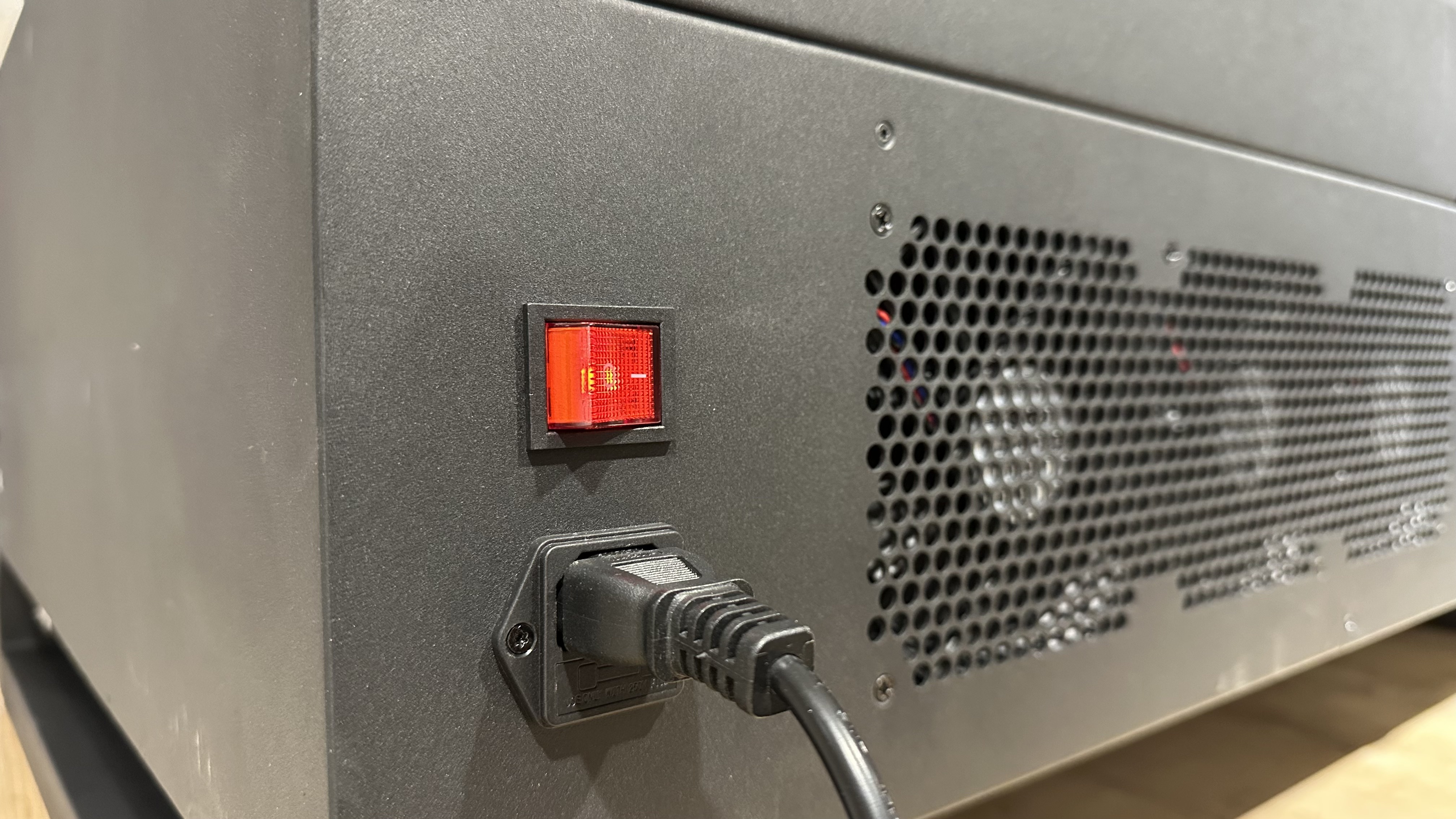

Conecte el cable de alimentación y encienda la máquina.Paso 9 - Extracción de la bomba de agua

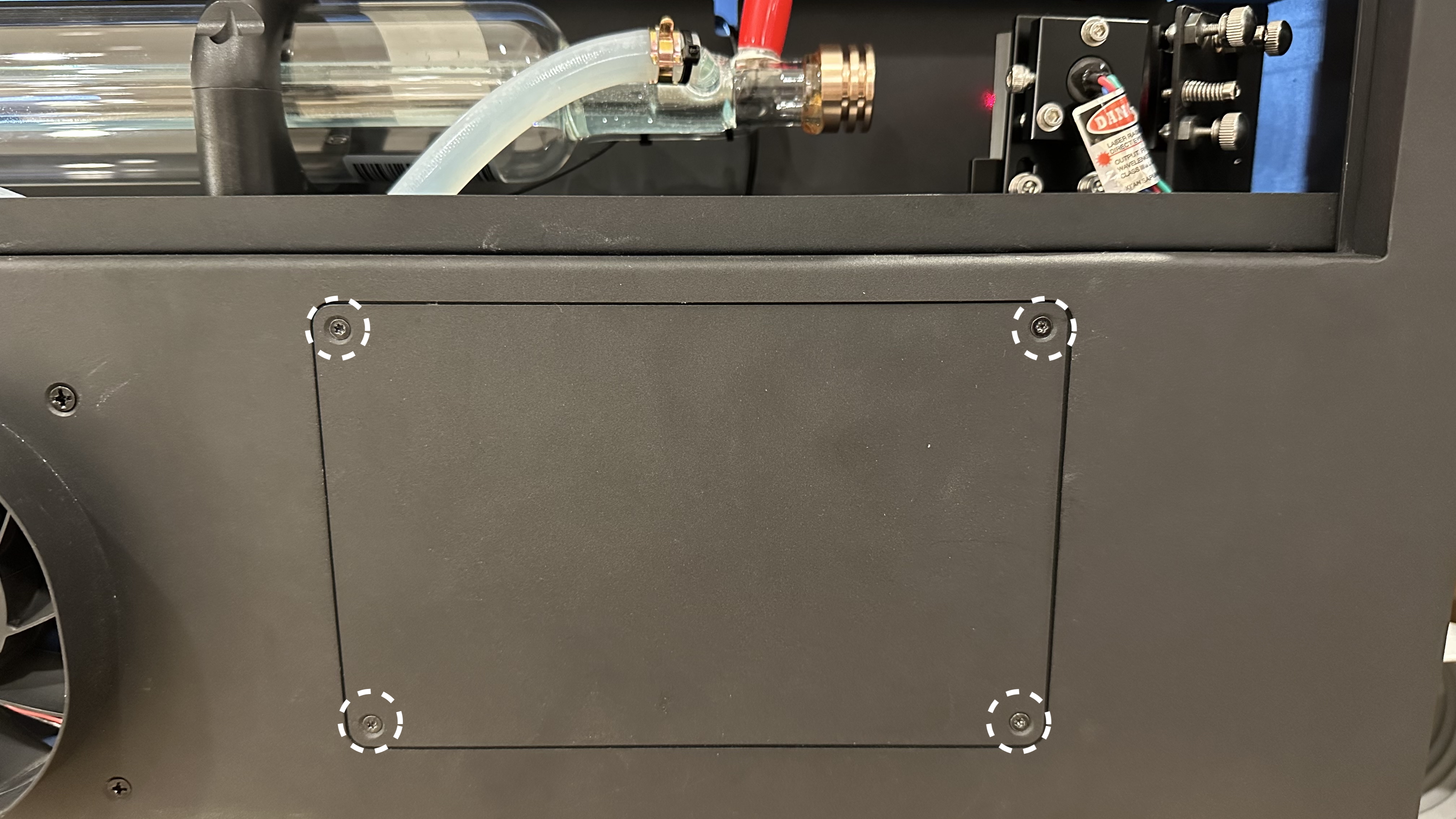

Retire la placa cuadrada trasera con el destornillador Torx para inspeccionar el nivel de agua del depósito.
Paso 10 - Llenado de agua
Nota: Se necesitan 400 ml de agua destilada o pura para el llenado.
a. Abra la tapa de la bomba con una llave de doble cabeza.b. Inserte el embudo.
c. Vierta el agua lentamente hasta llenar el 50% de la capacidad.
d. Cierre la tapa de la bomba.
e. Acceda al "Modo de mantenimiento" y espere a que finalice la calibración inicial, luego pulse el botón "Bomba" para activar la bomba de agua.
f. Cuando el nivel de agua del depósito disminuya, pulse de nuevo el botón "Bomba" para desactivar la bomba y añada más agua hasta llenar el 80% de la capacidad.
g. Repita el paso anterior hasta que el agua alcance el 80% de la capacidad y el nivel se mantenga estable.
Paso 11 - Volver a montar la placa
Fije la placa de nuevo apretando estos cuatro tornillos con un destornillador Torx.#END
