4-11 Ajuste avanzado de la trayectoria óptica – Ayuda de FLUX


Descripción:
Si los puntos verticales no se pueden encontrar o son demasiado pequeños en la cinta de la punta de la boquilla, indica que la trayectoria vertical (eje Z) está demasiado desalineada y será difícil ajustarla con la lente de enfoque puesta.
Por lo tanto, este artículo le mostrará cómo comprobar y ajustar la trayectoria vertical sin la lente de enfoque.

Antes de empezar:
Por favor, asegúrese de que la trayectoria del 1.º al 2.º espejo y la trayectoria del 2.º al 3.º espejo estén bien alineadas. De lo contrario, los pasos de esta página empeorarán su trayectoria óptica.

Consulte este artículo, 4-10 Ajuste de la trayectoria óptica, desde el Paso 1 hasta el Paso 11 para asegurarse de que las trayectorias mencionadas estén bien alineadas.

Paso 1 - Preparación de herramientas:

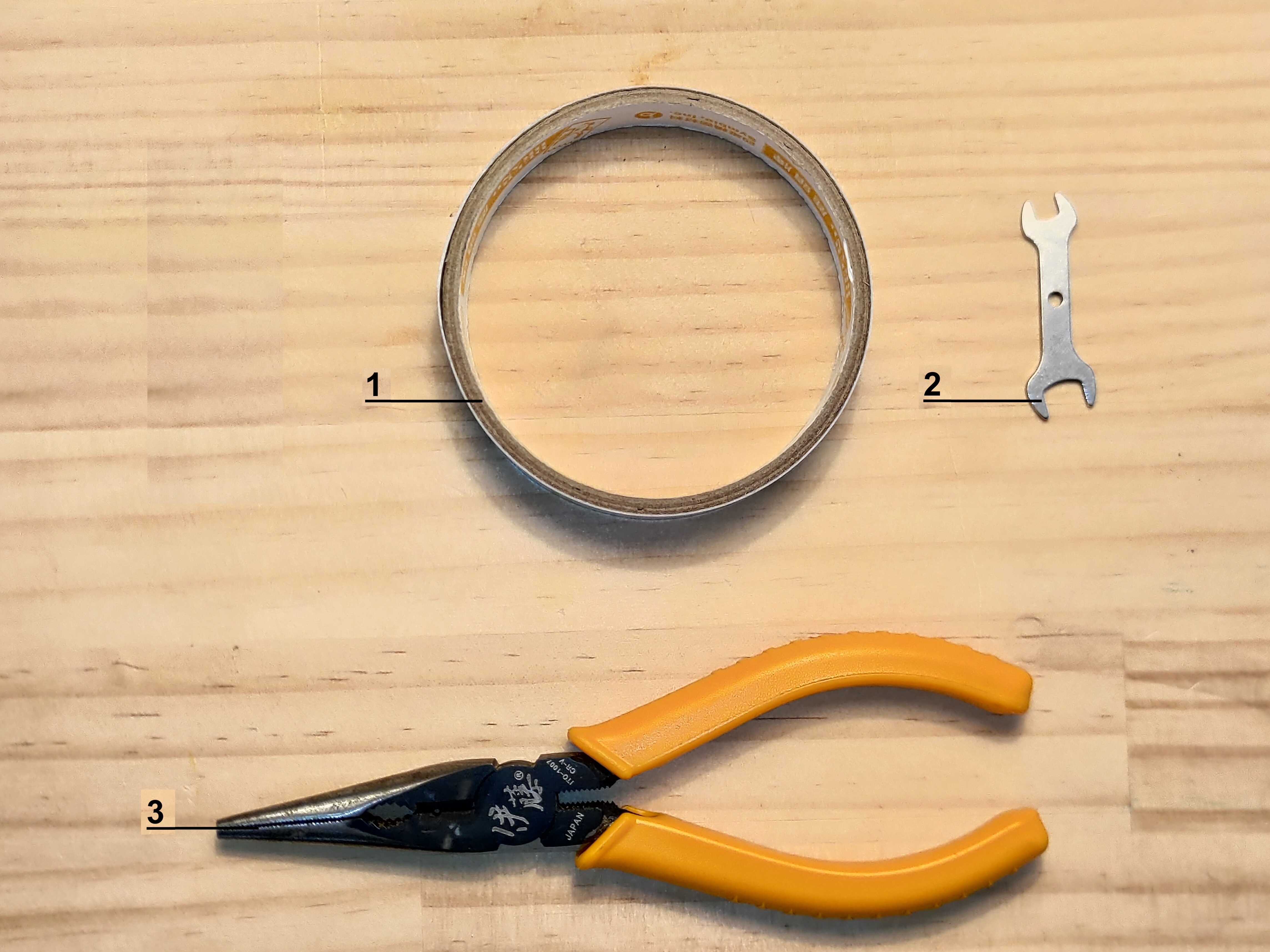

1｜Cinta adhesiva de doble cara
2｜Llave de doble boca
3｜Alicates

Paso 2 - Bajar la plataforma:

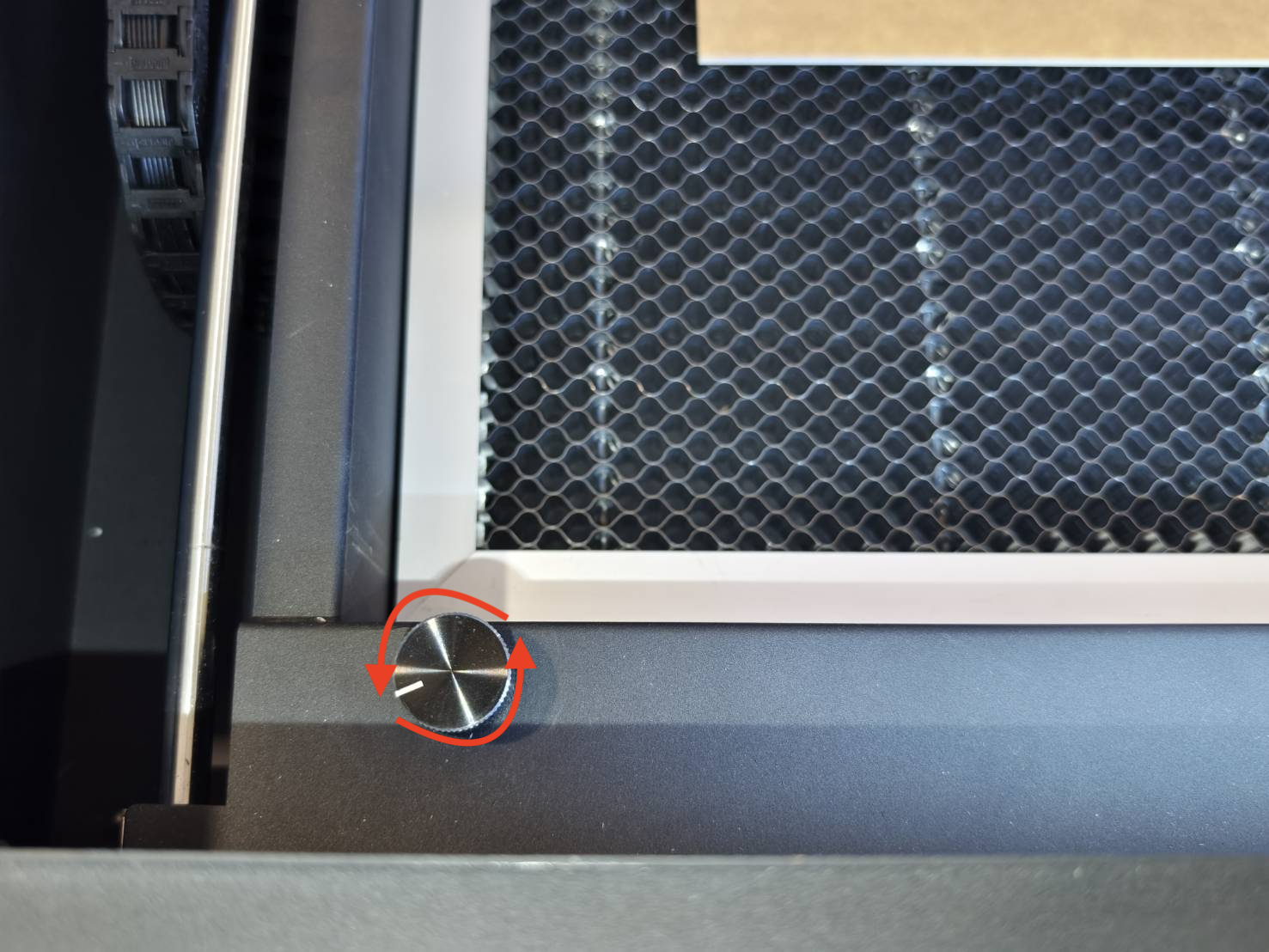

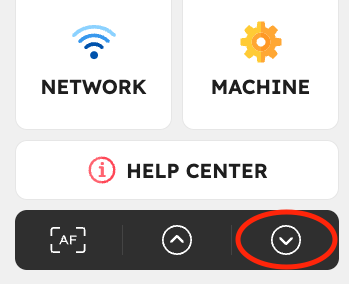

Baje la plataforma hasta el tope inferior pulsando el botón de descenso en el panel o girando la perilla en sentido antihorario manualmente.

Panel	Mando

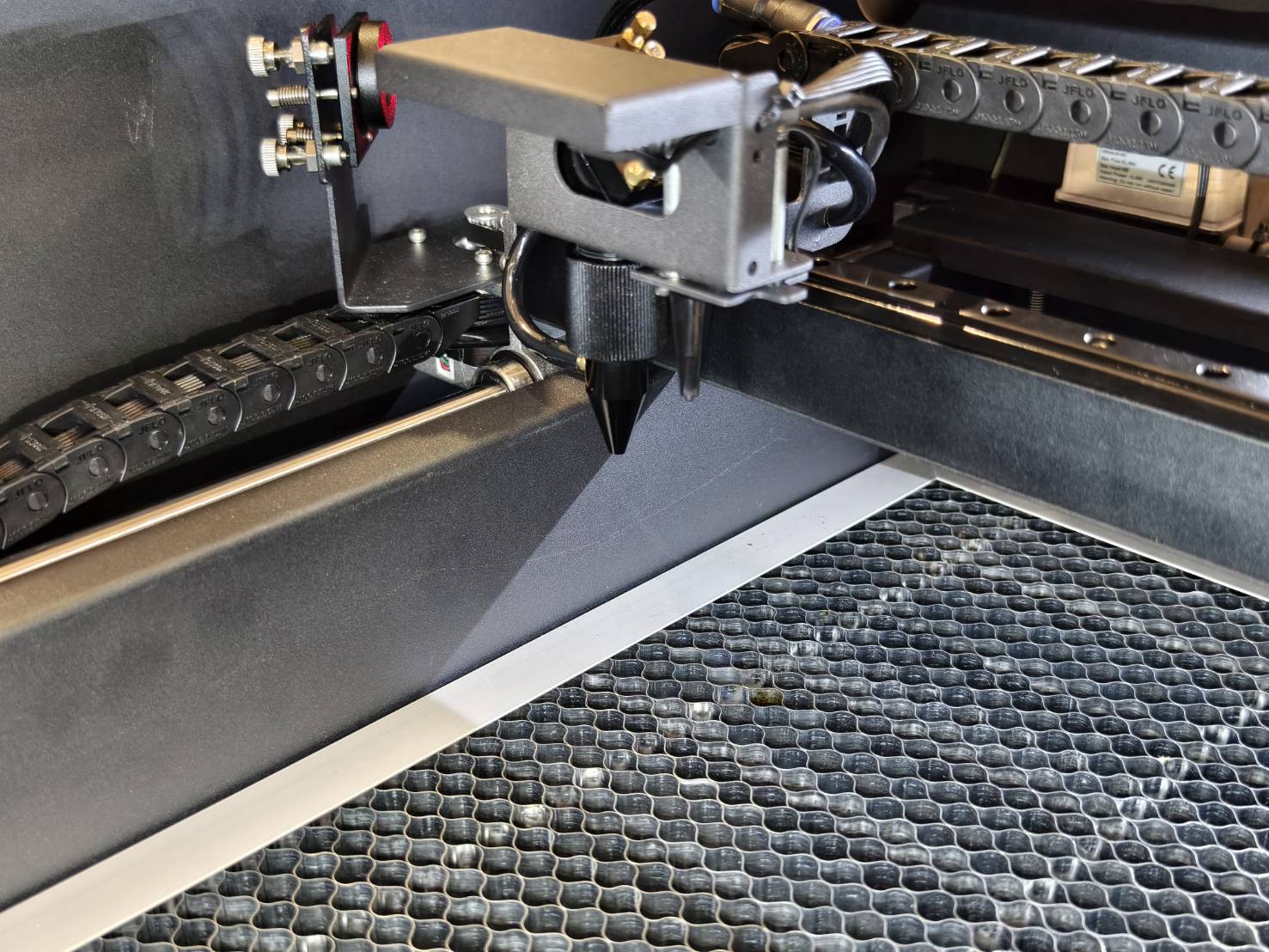

Paso 3 - Desmontar la boquilla y la lente de enfoque:
El anillo debe girarse en sentido horario para poder aflojarlo.

Después de aflojar el anillo, la boquilla se puede separar del conjunto del cabezal láser.

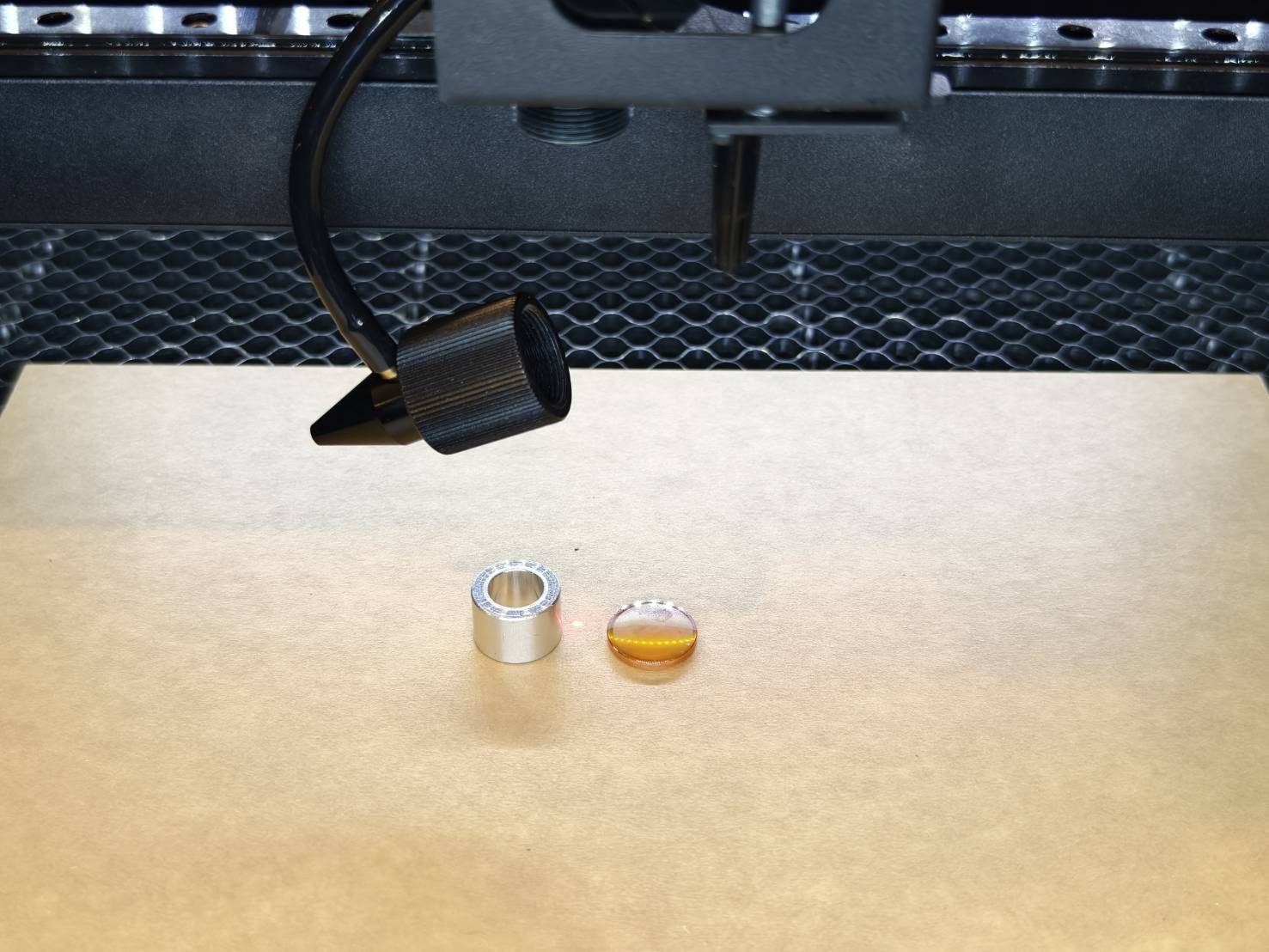

Quedarán la lente de enfoque, la boquilla, el anillo y el bloque de lentes. Manténgalos seguros y deje la manguera de aire conectada.

Paso 4 - Asegurarse de que el láser no dañe la manguera de aire

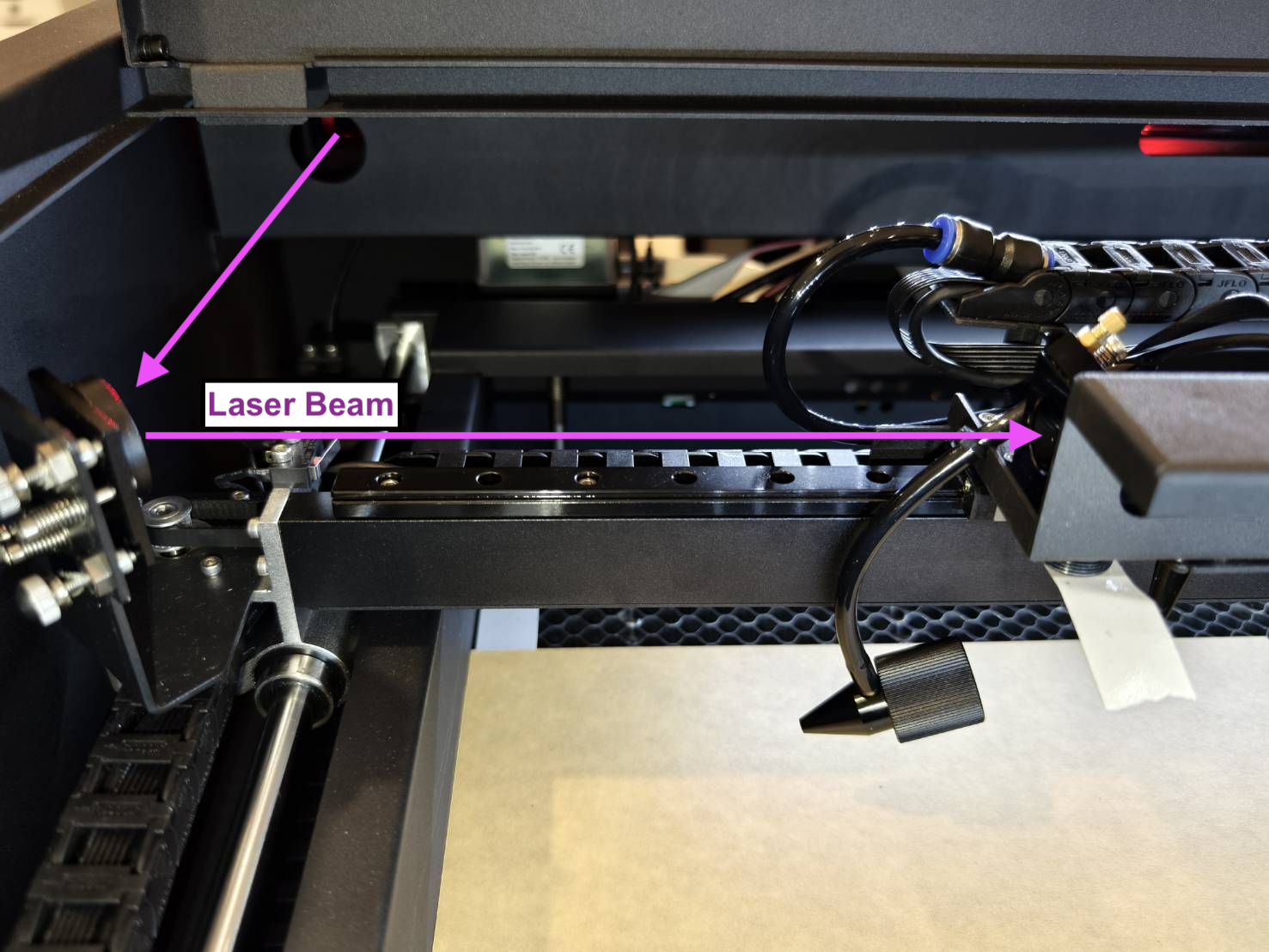

Compruebe que la manguera de aire no esté en la trayectoria del láser. Asegúrese de que no se encuentre delante de la entrada del tercer espejo.

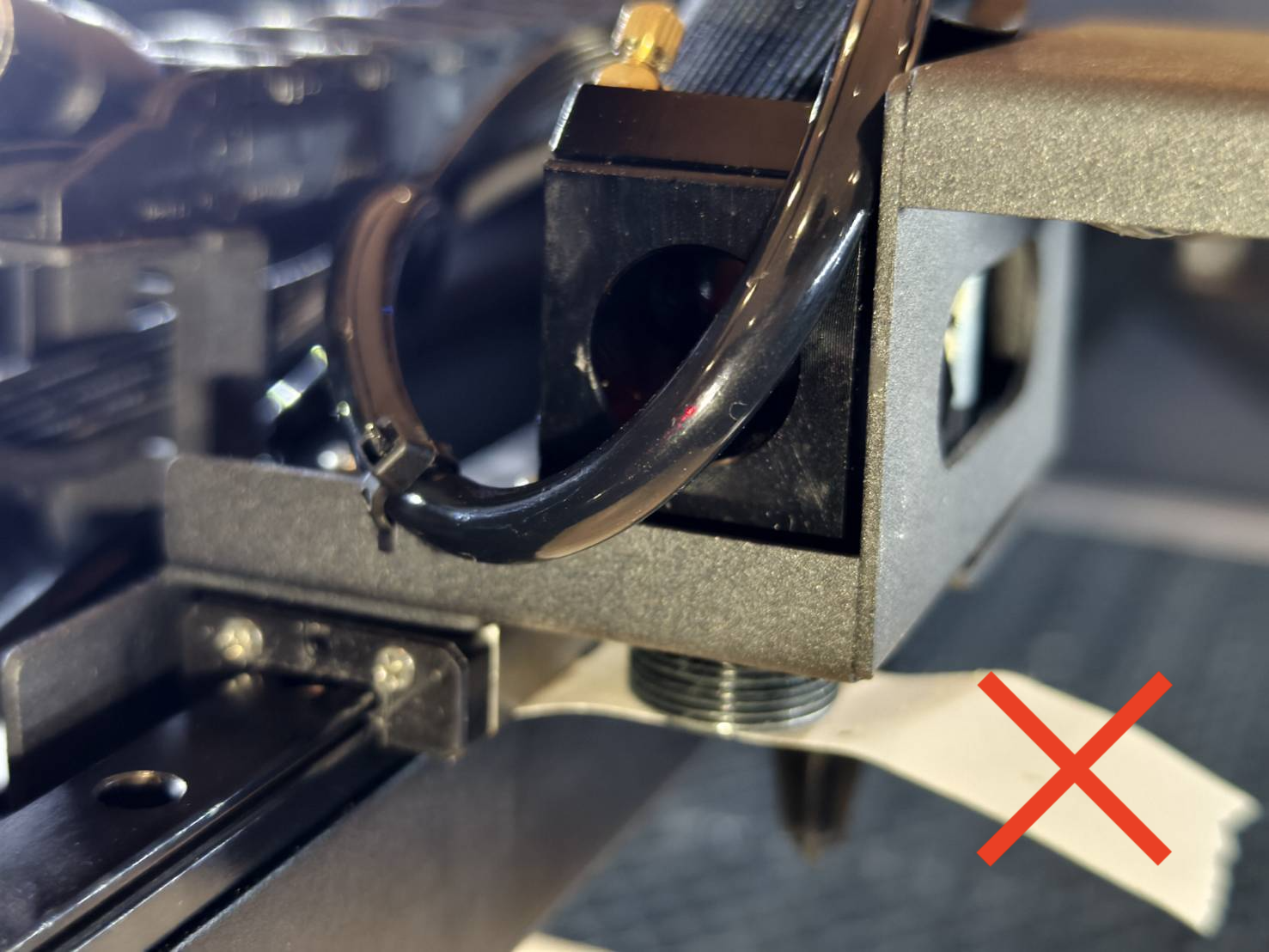

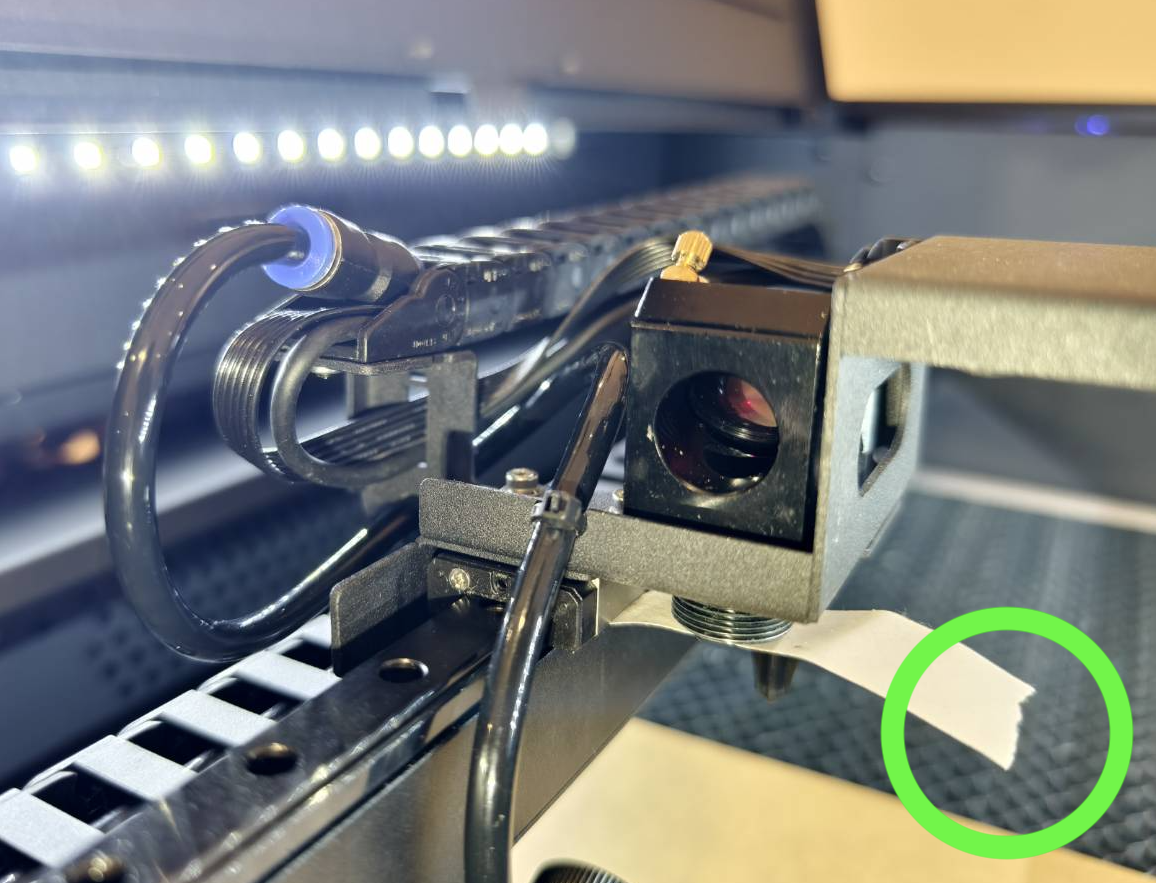

Posición correcta	Posición incorrecta

Paso 5 - Reajustar la trayectoria vertical (eje Z) desde el tercer espejo:
Utilice la llave de doble cabeza y los alicates para aflojar las 3 tuercas del tercer espejo.

Gire estos tres tornillos en sentido antihorario hasta que no haya espacio entre el soporte del espejo y el asiento, o afloje los tornillos completamente sin sacarlos.

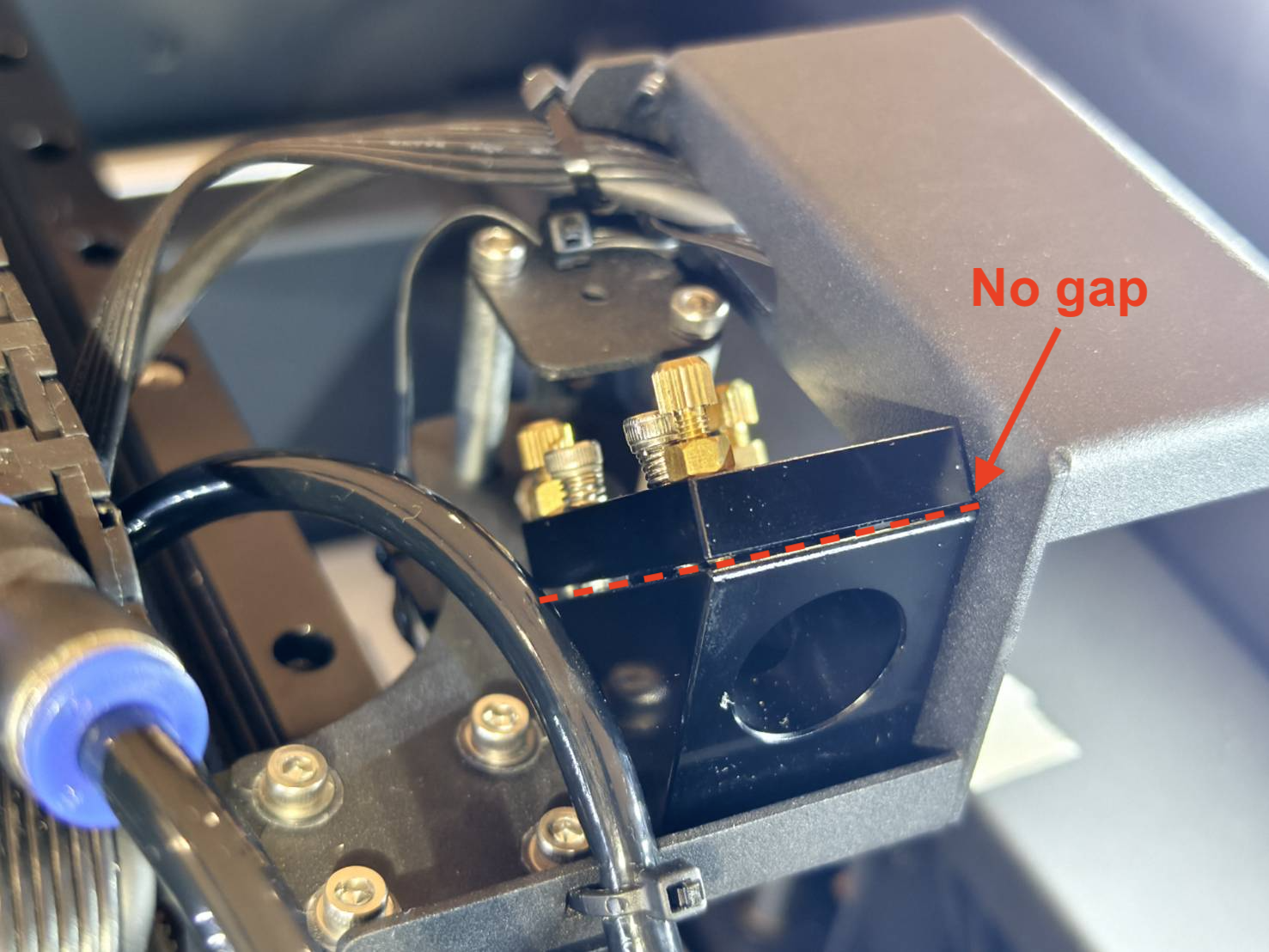

Cuando no haya espacio entre ellos, la trayectoria vertical se habrá reajustado.

Paso 6 - Colocar cinta y realizar pulsos:

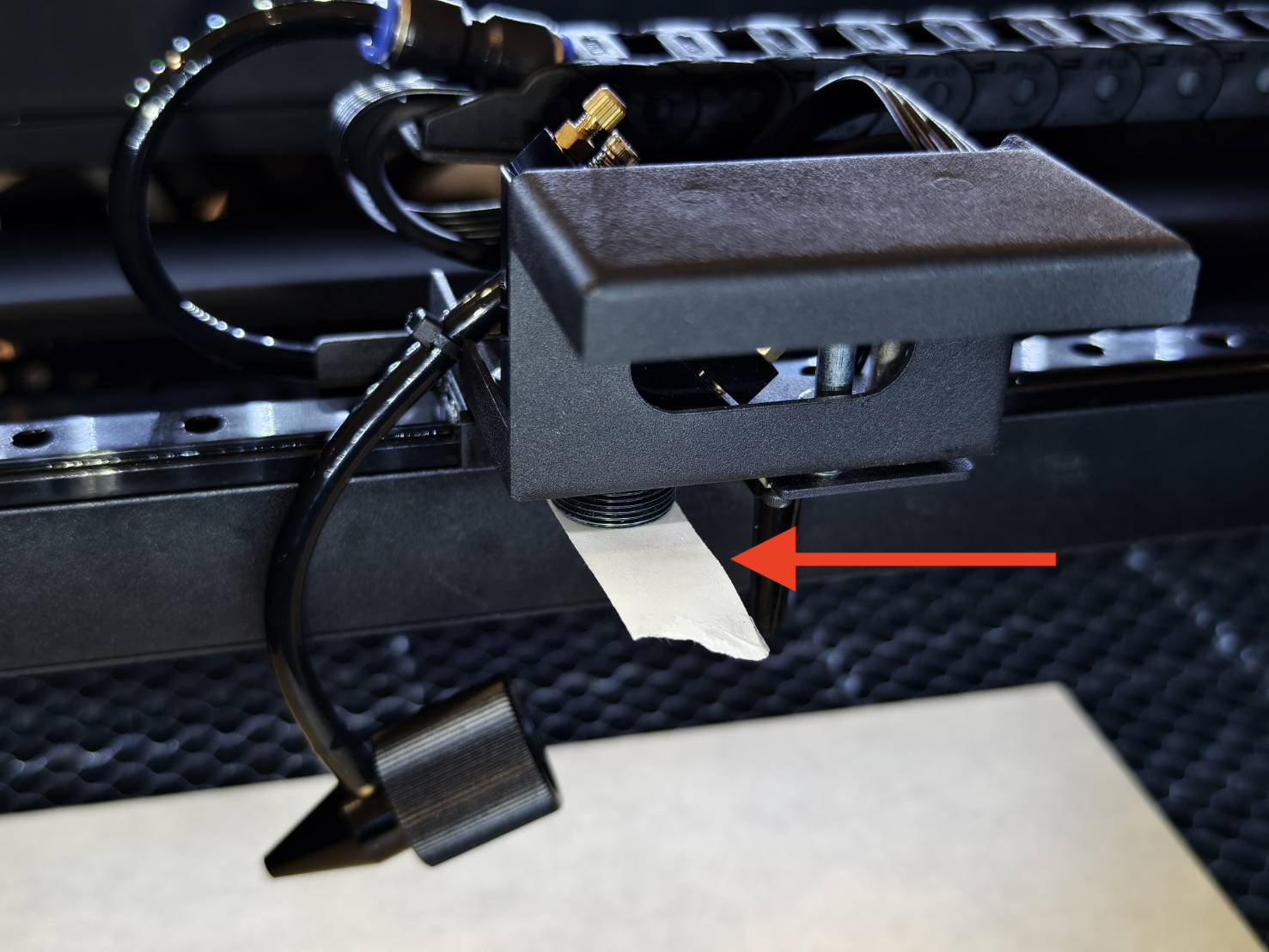

Coloque un trozo de cinta adhesiva de doble cara de una sola capa debajo del cabezal láser y presiónelo contra la entrada para formar una marca.

Mueve el cabezal láser al centro de la plataforma y realiza 3 pulsos.

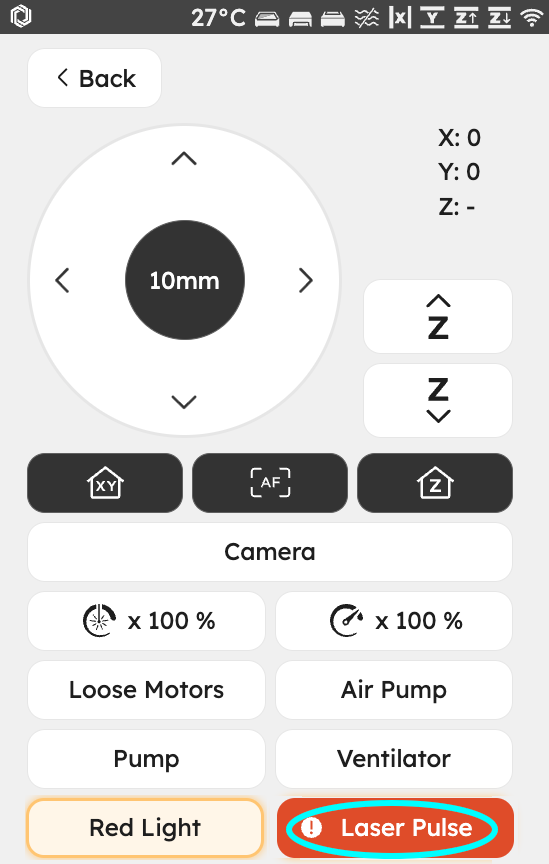

(Ve a Control >> Pulsa "Motor" >> Mueve el cabezal manualmente >> Cierra la tapa >> Realiza 3 pulsos)

Paso 7 - Determinar la posición del punto vertical:
Retira la cinta y determina la posición del punto.
Solo habrá tres posiciones posibles: centro, izquierda y derecha.

1. Posición central:

Si el punto está en el centro como en la foto de arriba, indica que la trayectoria vertical es correcta y puedes pasar al Paso 8.

2. Posición izquierda:

Si el punto está a la izquierda como en la foto de arriba, indica que la trayectoria vertical necesita ajuste.

Cómo ajustar:
Por favor, gira cada tornillo en sentido horario para elevar el soporte y formar un espacio entre ellos. El punto debería moverse hacia la derecha.

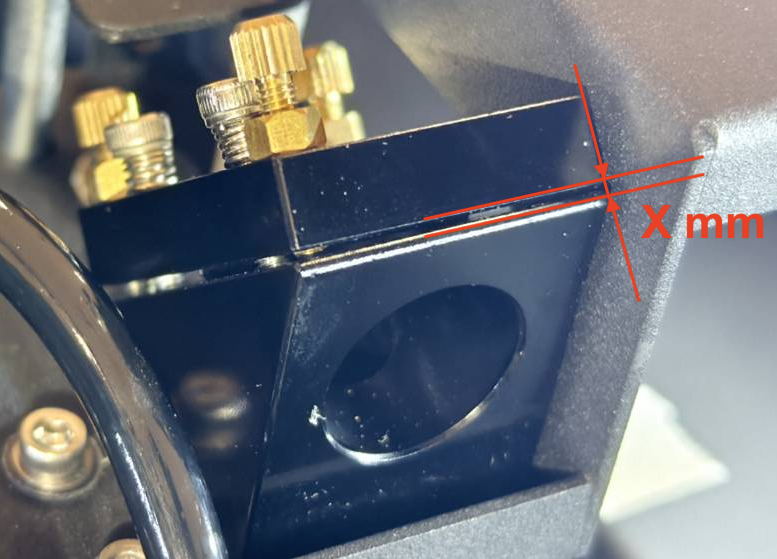

El espacio:

Después de girar los tornillos, aplica otra cinta y comprueba de nuevo la posición del punto hasta que esté en el centro. Entonces puedes pasar al Paso 8.

3. Posición derecha:

Si el punto está a la derecha como en la foto de arriba, indica que el ángulo de salida del tubo láser es demasiado bajo y no es posible ajustarlo. Por favor, detente aquí y contacta con tu distribuidor local para obtener más ayuda.

Paso 8 - Aprieta todas las tuercas del tercer espejo:

Después del ajuste, aprieta todas las tuercas para fijar la posición.

Paso 9 - Vuelve a instalar la boquilla:

Instala el bloque de lentes en el anillo. El lado rojo debe estar orientado hacia abajo.

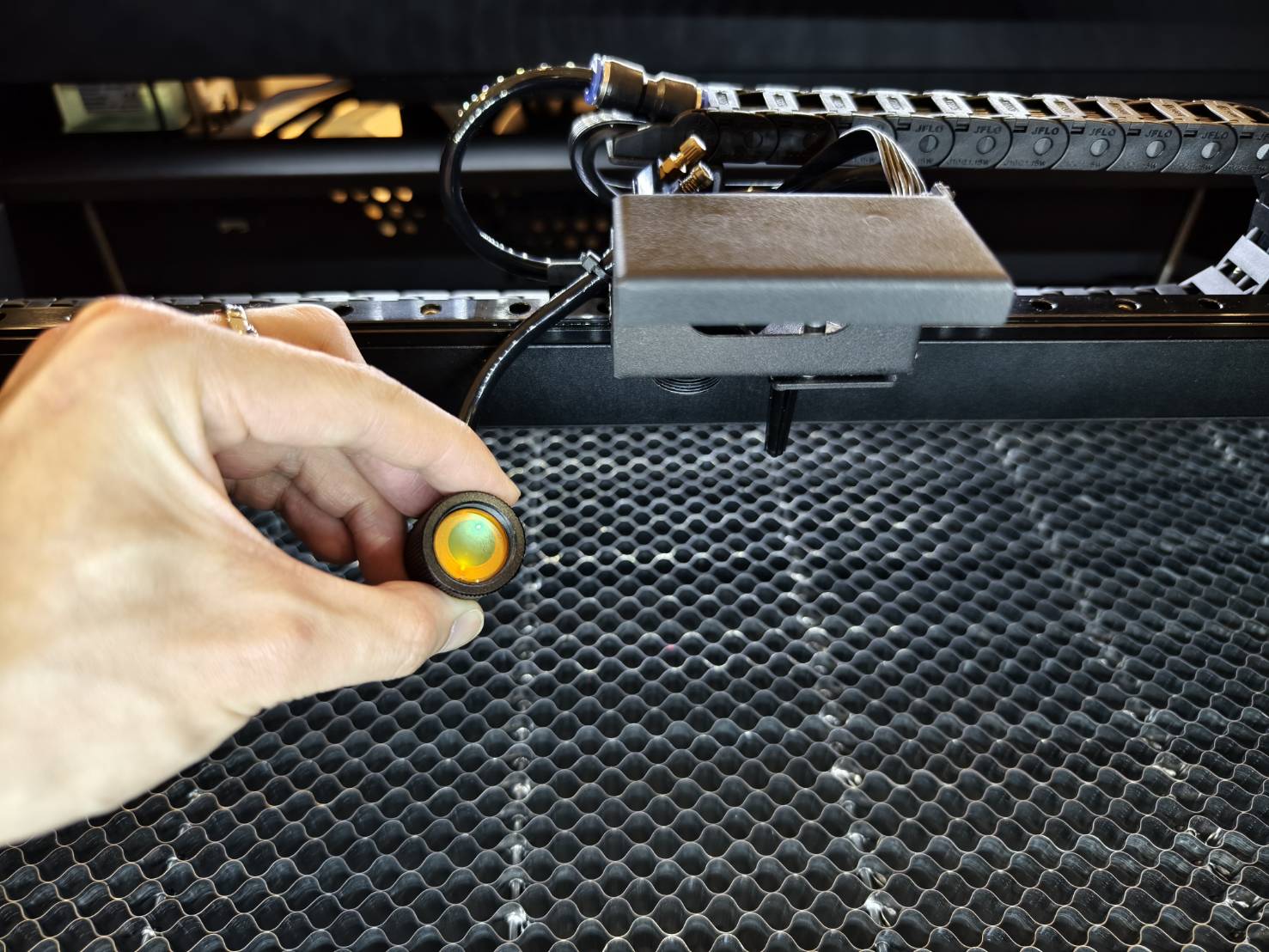

Instala la lente de enfoque. La cara convexa debe estar orientada hacia arriba.
(Un truco para identificar rápidamente la cara convexa es que debería reflejar tu rostro completo al mirarla).
Gira el anillo en sentido antihorario para apretarlo.

Paso 10 - Volver al proceso estándar de ATO:

Ten en cuenta que estas instrucciones no indican la finalización de tu ATO.
Para continuar con el proceso de ATO, vuelve al procedimiento estándar de ATO.
