4-14 Beambox II - Alineación de la luz roja

Descripción

Este artículo le guiará sobre cómo ajustar la trayectoria de la luz roja para alinearla con la del láser.

¿Cuándo alinear la luz roja?

Herramientas

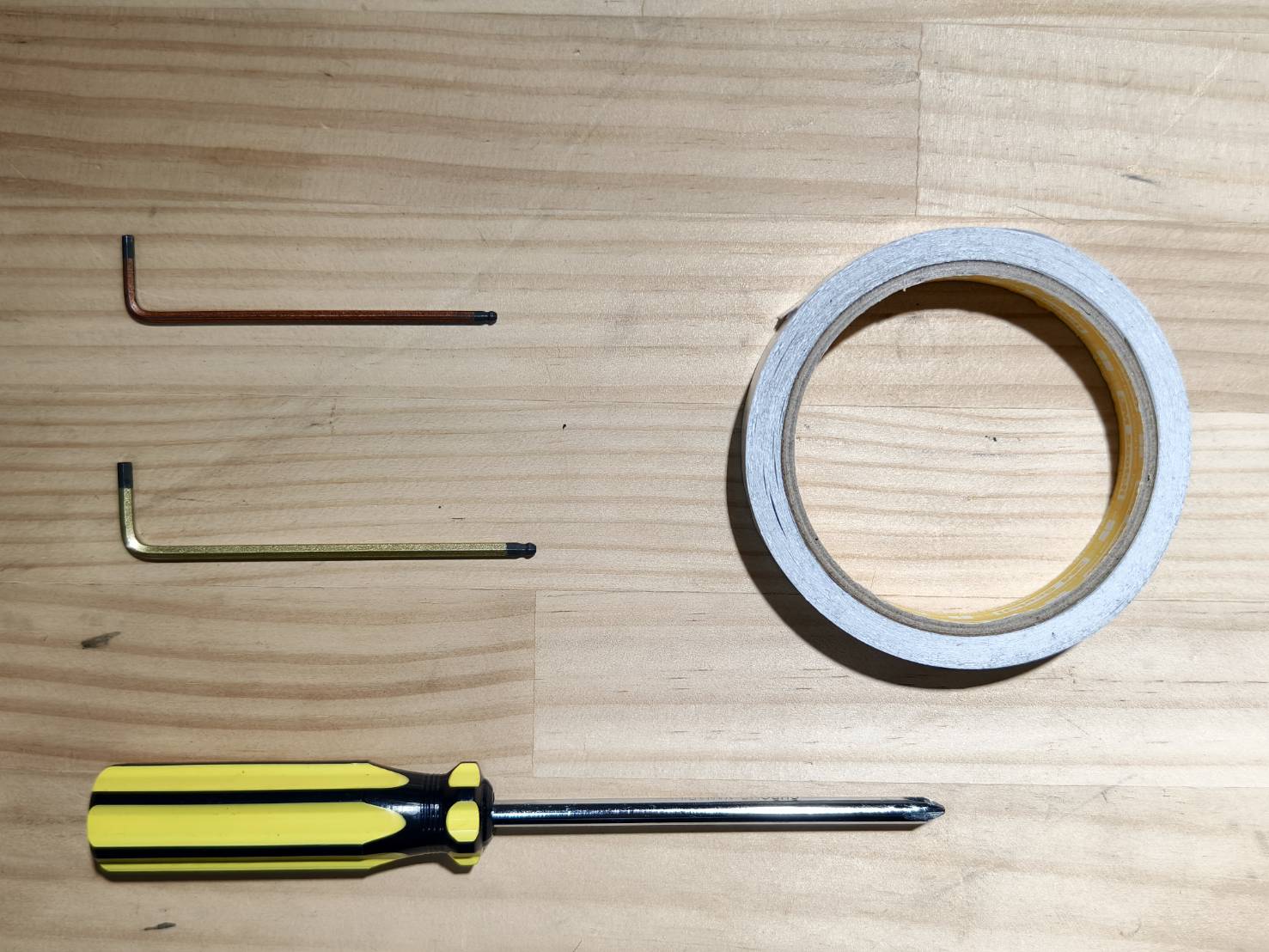

Prepare las siguientes herramientas.

Paso 1

Familiarícese con el procedimiento para realizar un pulso de forma segura.

A. Encienda la máquina. B. Cierre la tapa. C. Entre en el modo de mantenimiento y espere hasta que finalice el proceso de calibración.      (Asegúrese de que los iconos de la puerta, la cubierta trasera y la parte inferior estén cerrados, de lo contrario no podrá realizar un pulso.) D. Localice el botón de Pulso. E. Una pulsación = un pulso, dos pulsaciones = dos pulsos, y así sucesivamente. ⚠︎ Realice siempre los pulsos con la tapa frontal y la cubierta trasera cerradas.

Paso 2

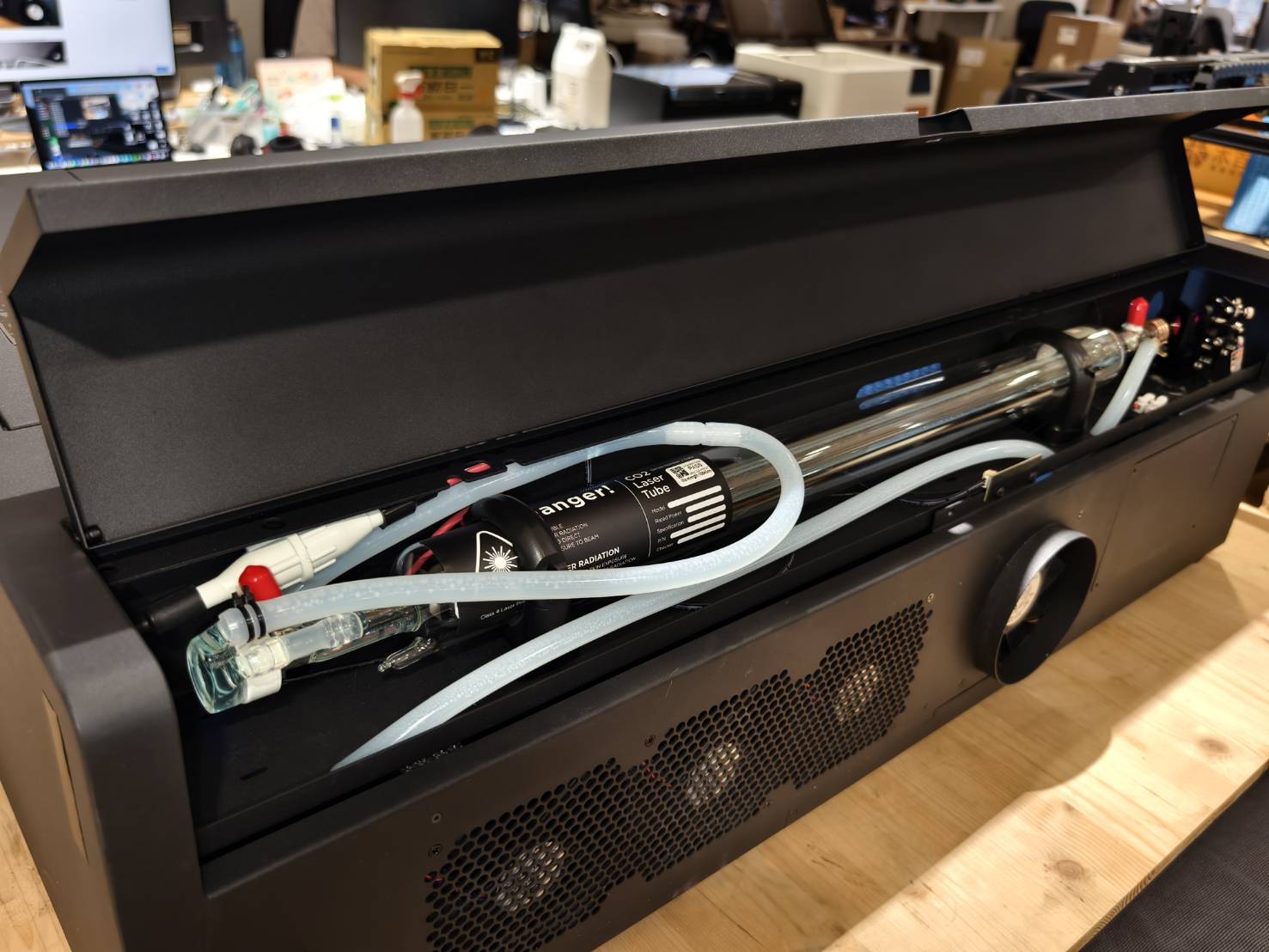

Utilice un destornillador para aflojar los tornillos en la parte posterior de la máquina y, a continuación, podrá abrir la cubierta trasera.

Paso 3

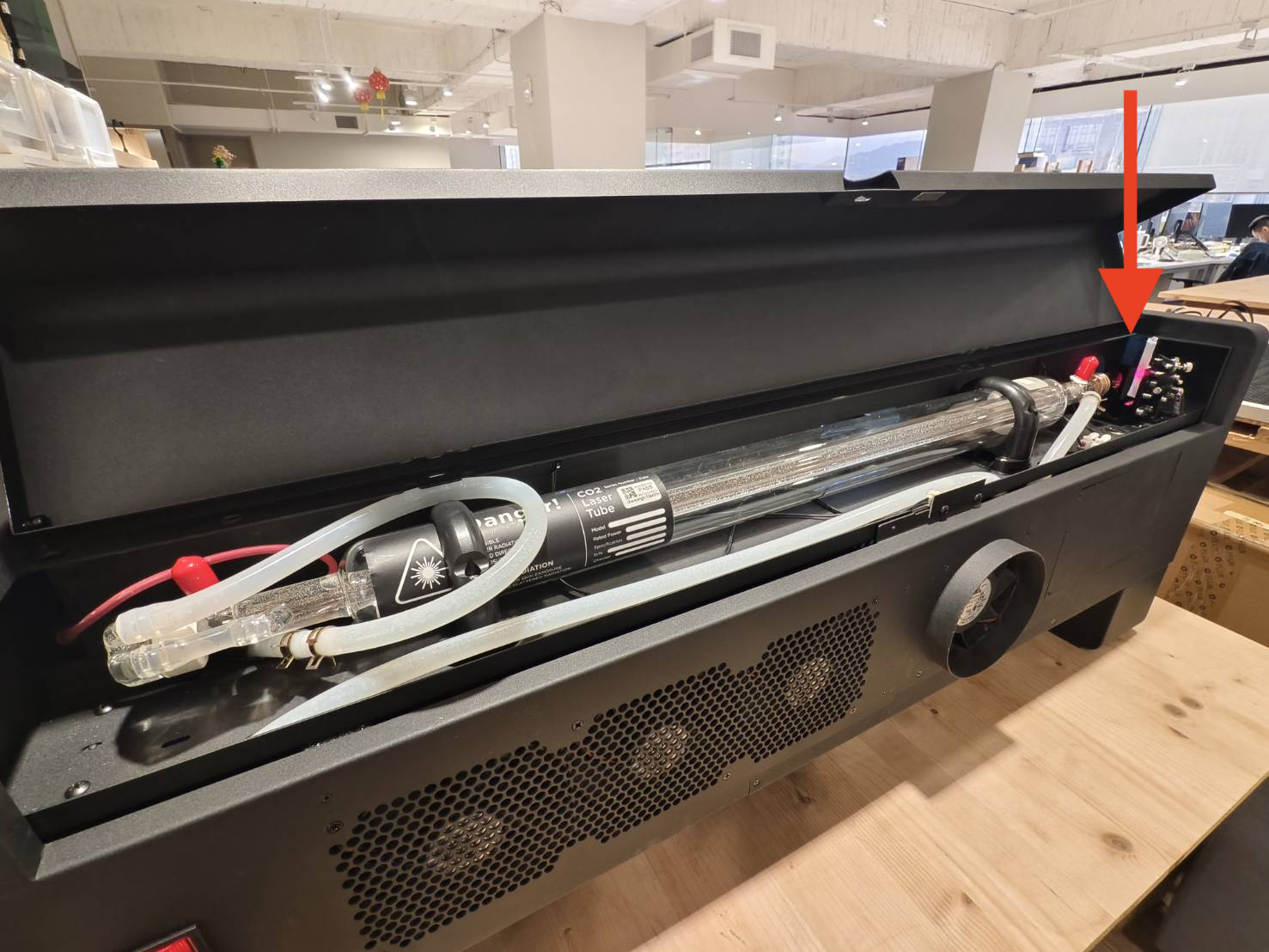

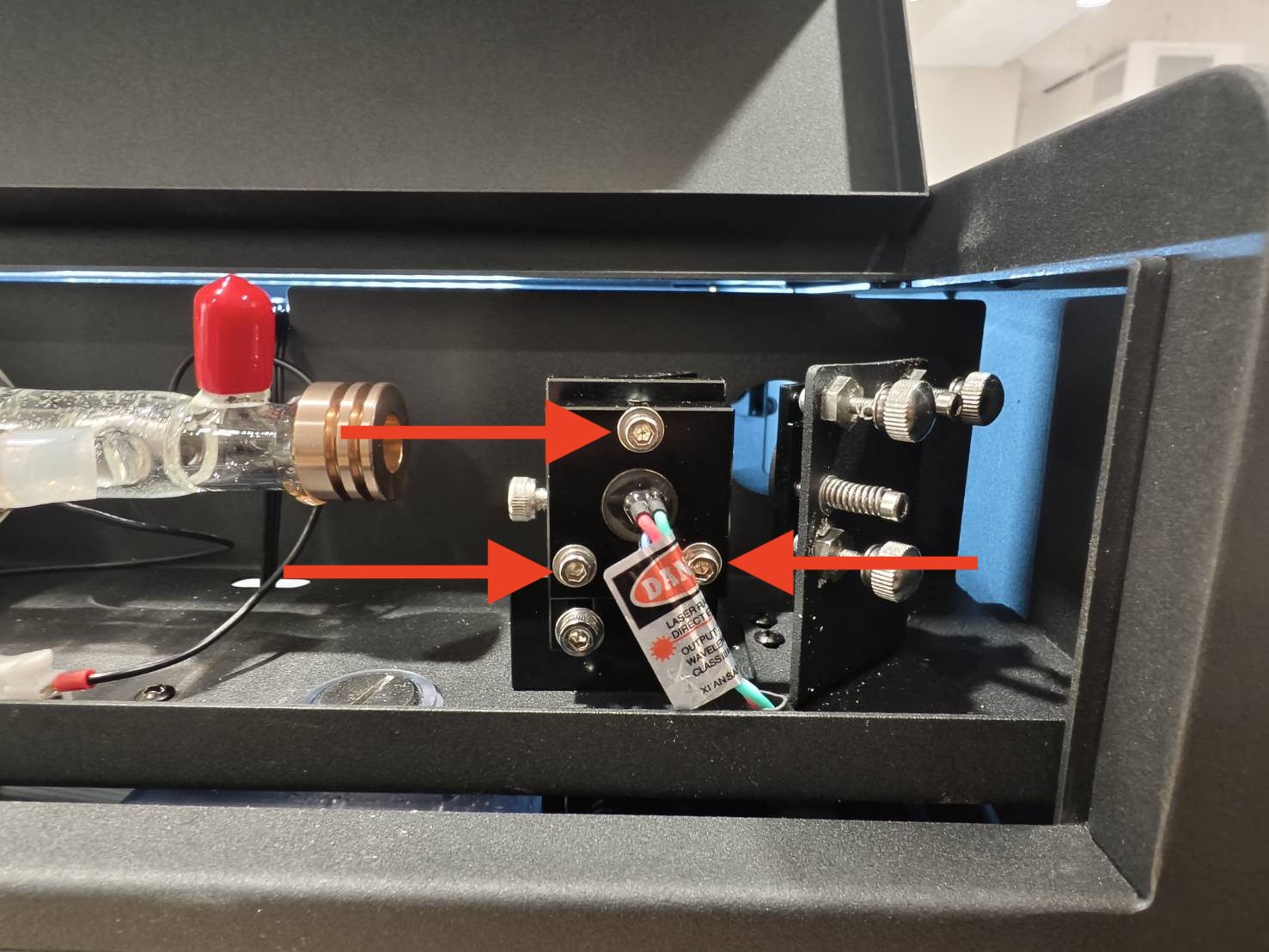

Asegúrese de que los dos tornillos laterales del emisor de luz roja estén bien apretados.
(Llave hexagonal de 3mm)

Paso 4

Apriete los tres tornillos de ajuste en el soporte del láser rojo.

Paso 5

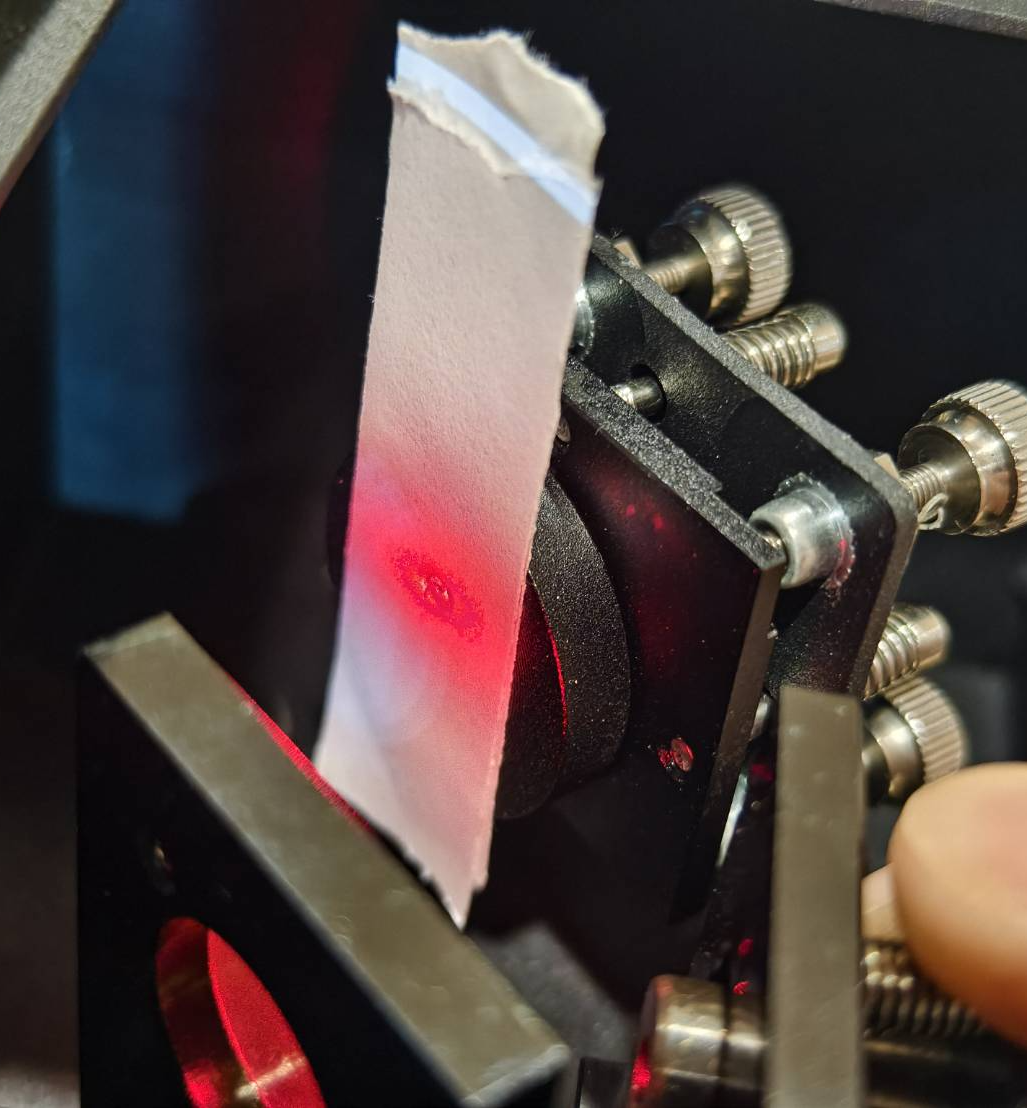

Coloque un trozo de cinta "de doble capa" en el primer espejo y cierre la cubierta trasera para realizar 3 pulsos.
(No retire la cinta. Déjela en el espejo).

Paso 6

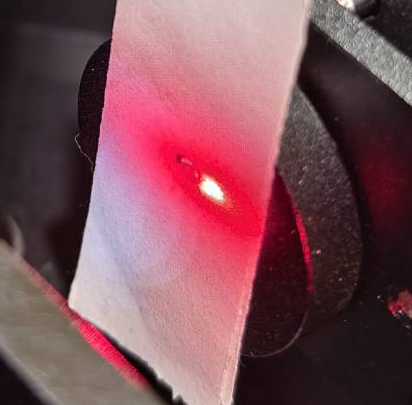

Abra la cubierta trasera y compruebe si el punto quemado coincide con el láser rojo.

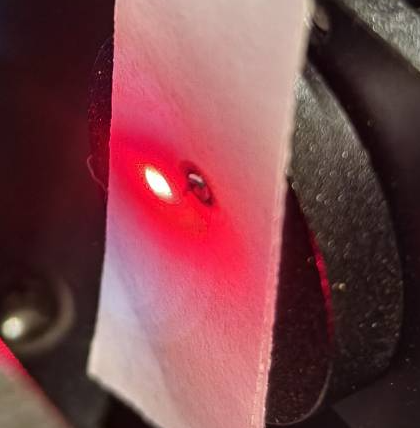

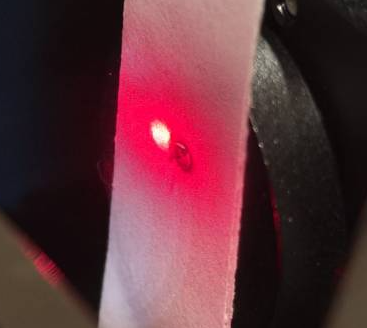

Ejemplo correcto - Coincidente	Ejemplo incorrecto - No coincidente

Determine el resultado y la siguiente acción a realizar:

Paso 7

A continuación, ajustaremos la luz roja horizontalmente.

• Afloje los tres tornillos de la parte inferior del soporte de la luz roja.
• Mueva el soporte para que el punto quemado y la luz roja se superpongan horizontalmente.
• Apriete los tornillos.

Paso 8

A continuación, ajustaremos la luz roja verticalmente.

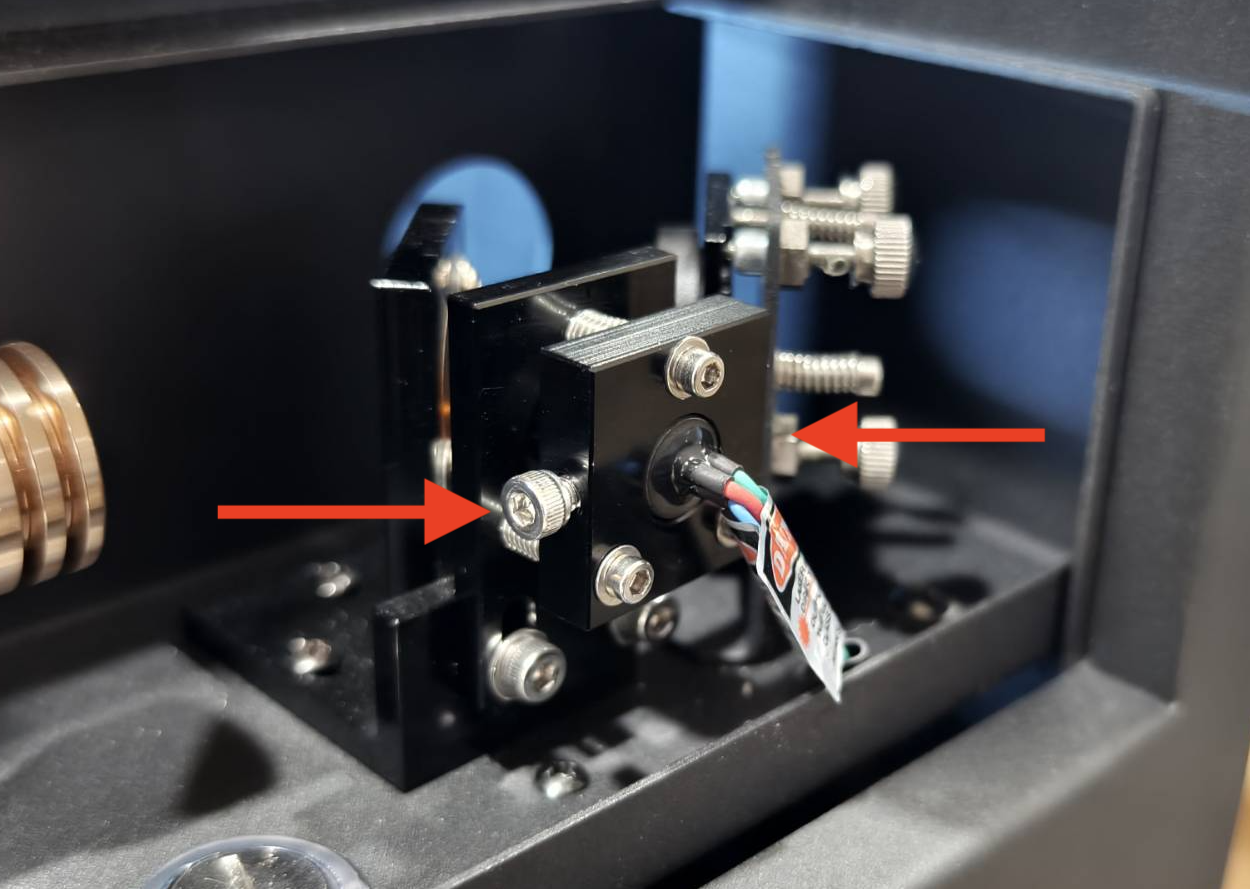

• Afloje los dos tornillos del lateral del soporte de la luz roja.
• Mueva el soporte para que el punto quemado y la luz roja se superpongan verticalmente.
• Apriete los tornillos.

Paso 9

Coloque una nueva cinta de doble capa en el primer espejo y realice tres pulsos para volver a comprobar la trayectoria.

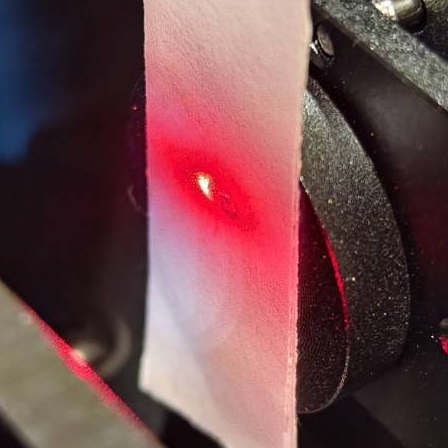

Ejemplo correcto - Coincidente	Ejemplo incorrecto - No coincidente

Determine el resultado y la siguiente acción a realizar:

Paso 10

Afloje los tres tornillos para que sean ajustables.

Paso 11

Este paso verifica si las trayectorias del láser rojo y del láser de CO2 real coinciden y están alineadas.
Si no están alineados, ajuste el emisor de luz roja con una llave Allen de 2,5 mm.

Abra la puerta. Coloque una cinta adhesiva de doble cara de dos capas en la entrada del tercer espejo. Entre en el modo de control y afloje el motor. Desplace el cabezal láser a la esquina inferior derecha. Asegúrese de que el láser rojo esté encendido. Cierre la puerta. Realice 3 pulsos. Compruebe si el punto del láser rojo y la marca quemada coinciden. Ajuste el láser rojo si es necesario.

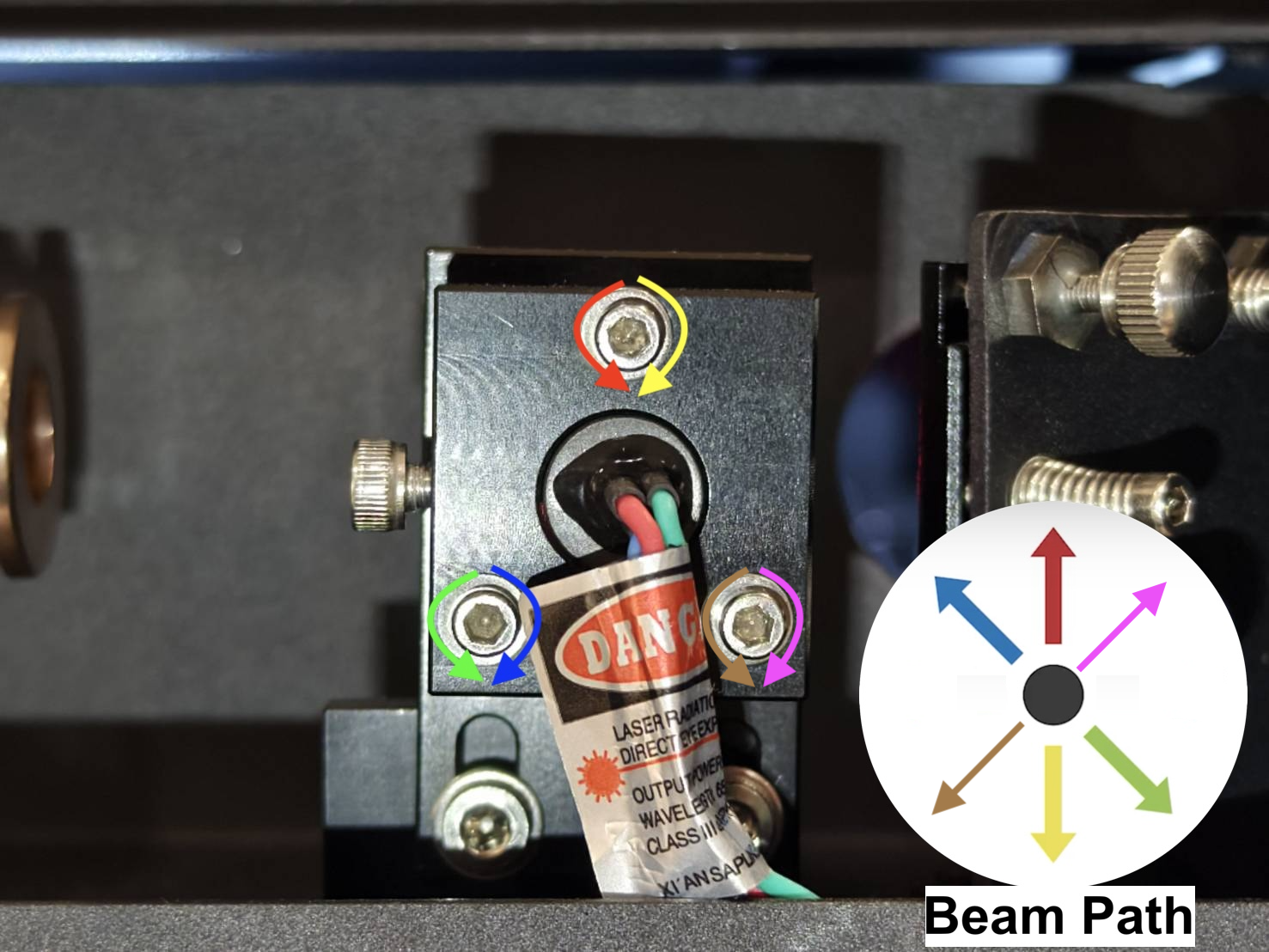

Ejemplo correcto - Coincidente Ejemplo incorrecto - No coincidente   Tornillos y trayectoria del haz del emisor de luz roja   Demostración     Nota: Si el punto rojo no está en la cinta, indica que la trayectoria del láser rojo está demasiado desviada. Es posible que pueda localizarlo en el segundo espejo y mover el punto rojo a la superficie reflectante del espejo.

Paso 12

Por favor, verifique la trayectoria óptica del láser utilizando el enlace siguiente.
4-9 Inspección de la trayectoria óptica

Determine el resultado y la siguiente acción a realizar:
