Descripción

Este artículo le guiará a través de la instalación de la puerta manual en la versión Desktop de Promark.

Modelos compatibles:

Promark Desktop D20 / D30 / D50
Promark MOPA High Contrast M20

Contenido de la caja

Código del artículo	Nombre/Descripción	Cant.	Observación
A	Cubierta izquierda (con placa PCB)	1 ud.
B	Cubierta derecha	1 ud.
C	Barra transversal	2 uds.

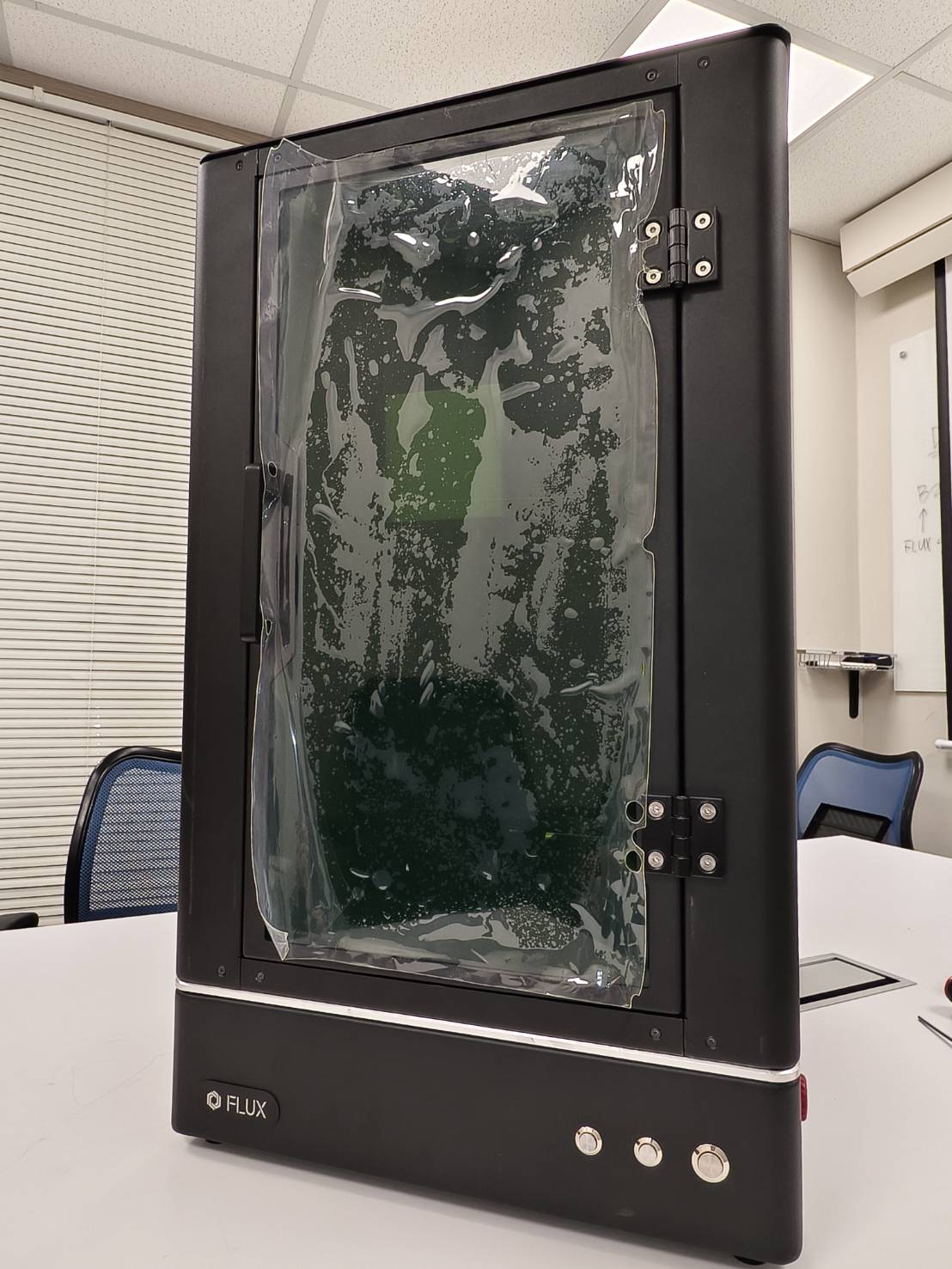

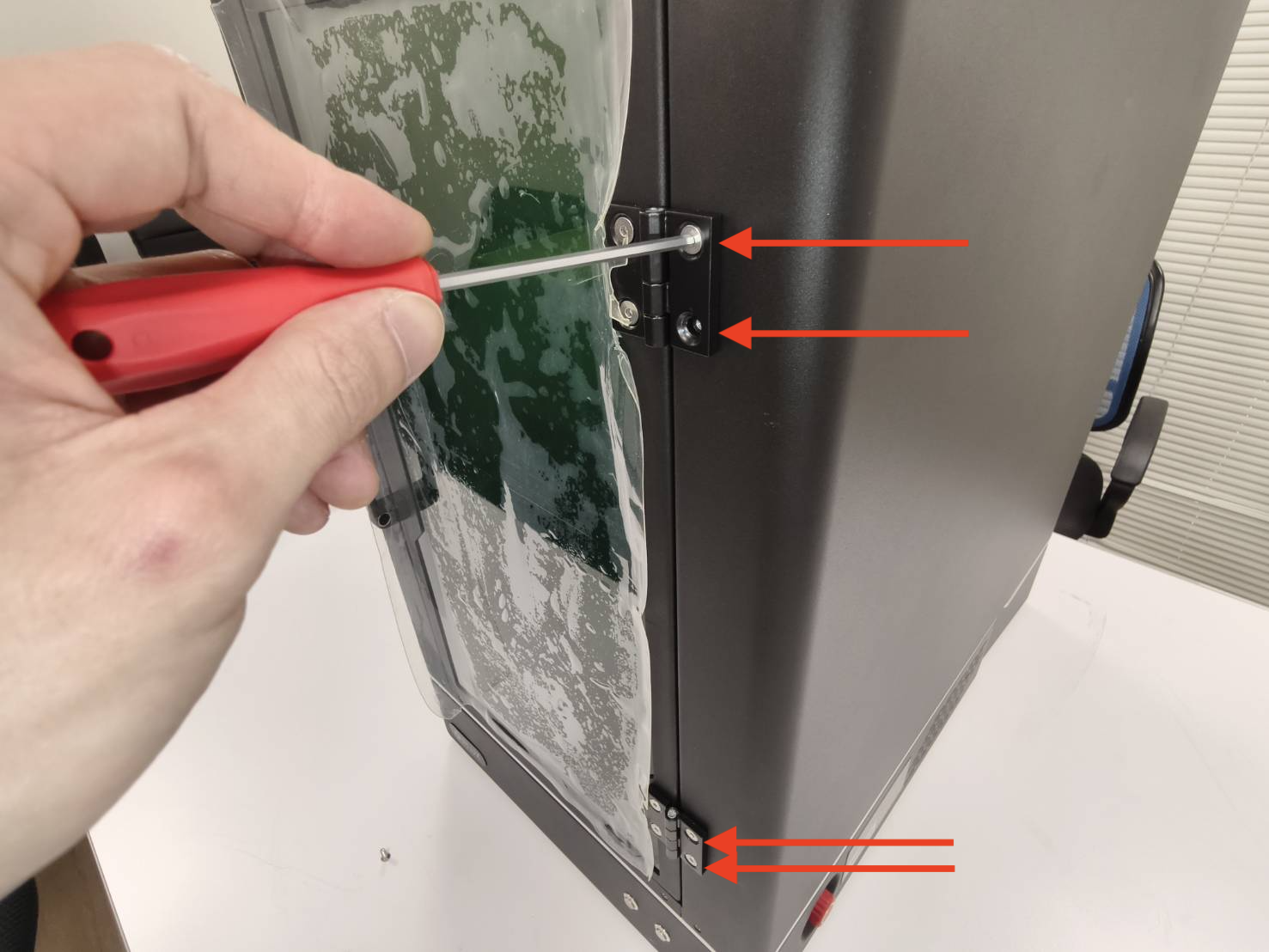

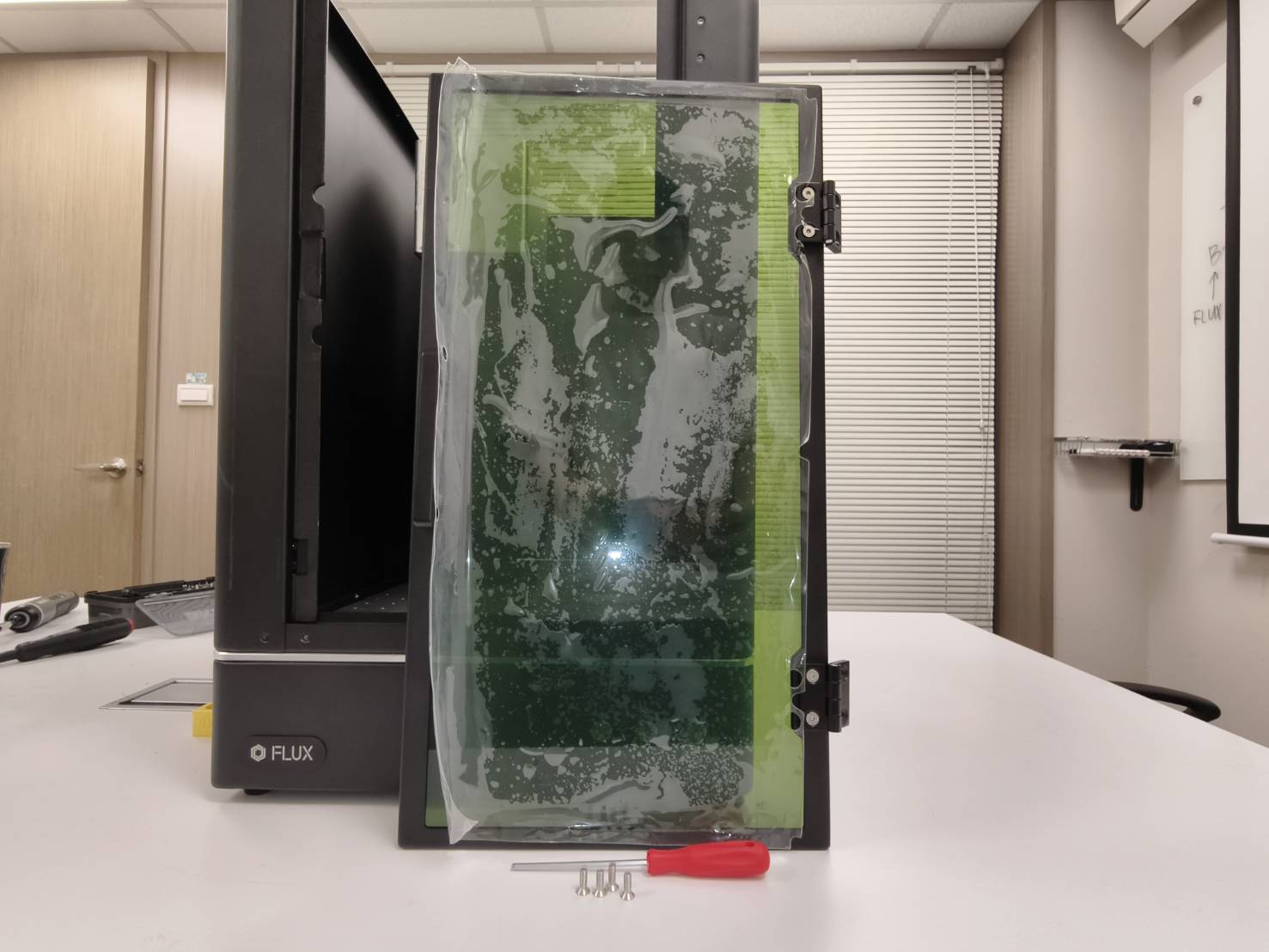

D	Conjunto de la puerta (con bisagras)	1 ud.
E	Cubierta posterior	1 ud.
F	Pie posterior	2 uds.
G	Placa plateada	1 ud.

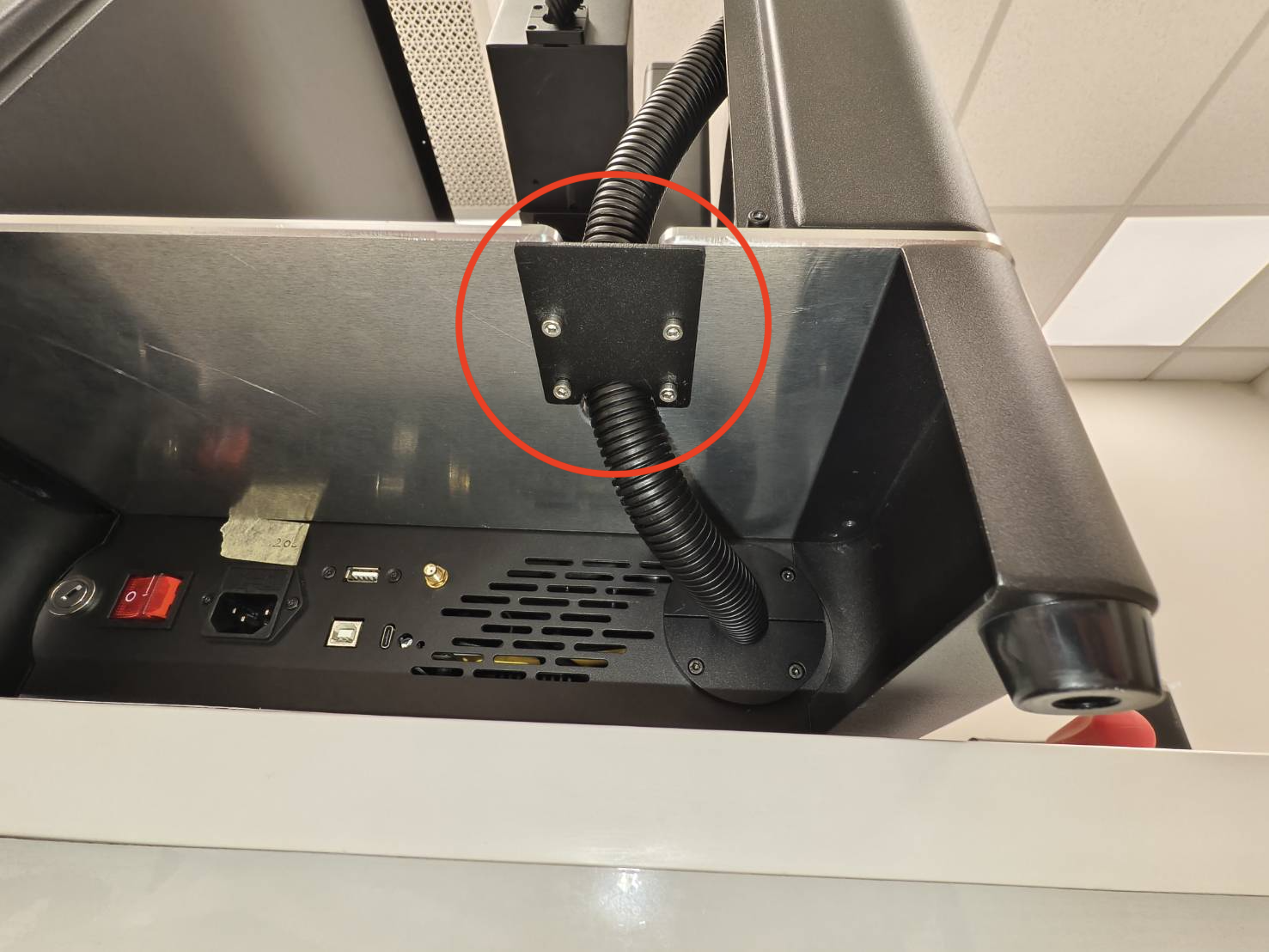

H	Placa de cables	1 ud.

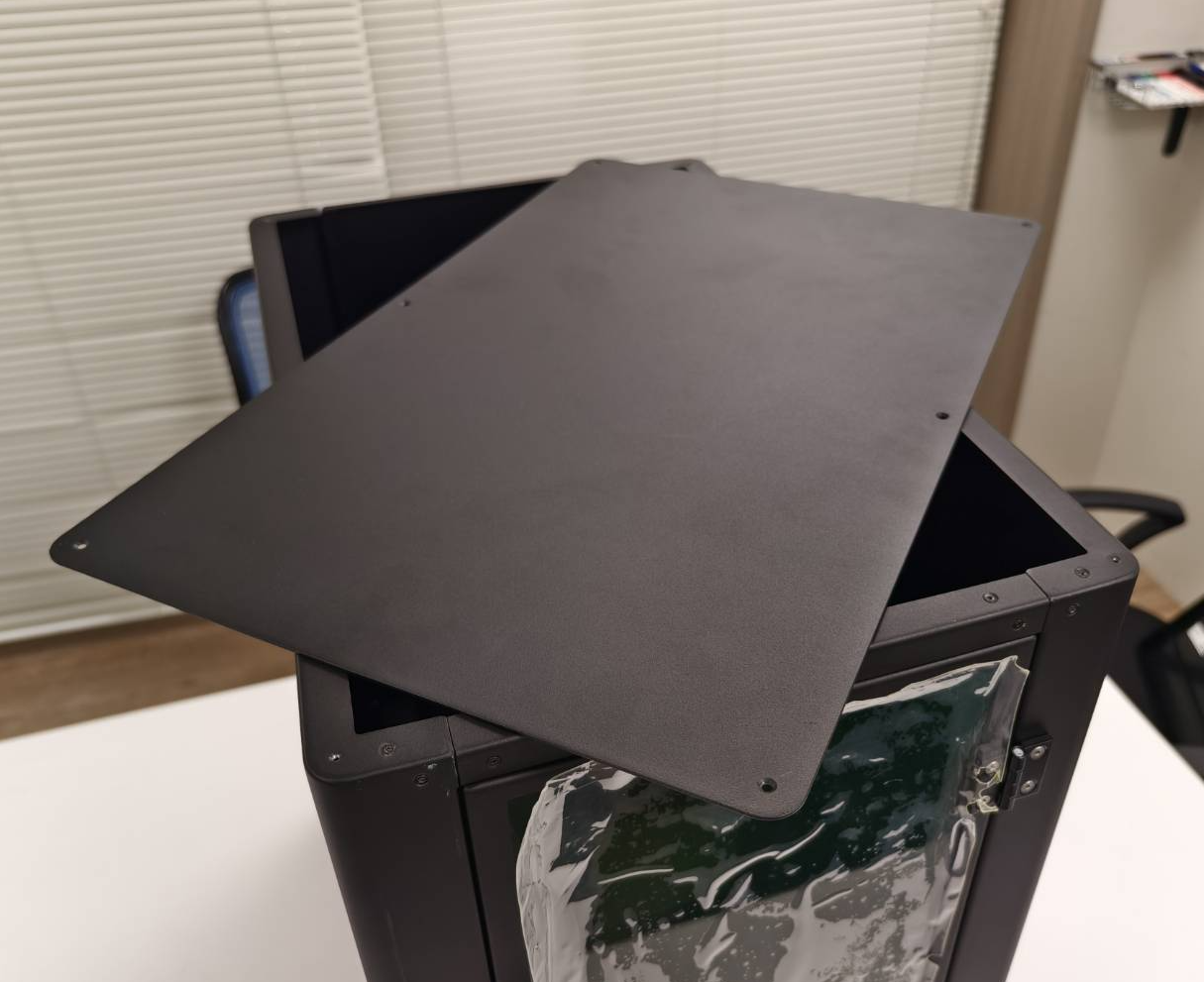

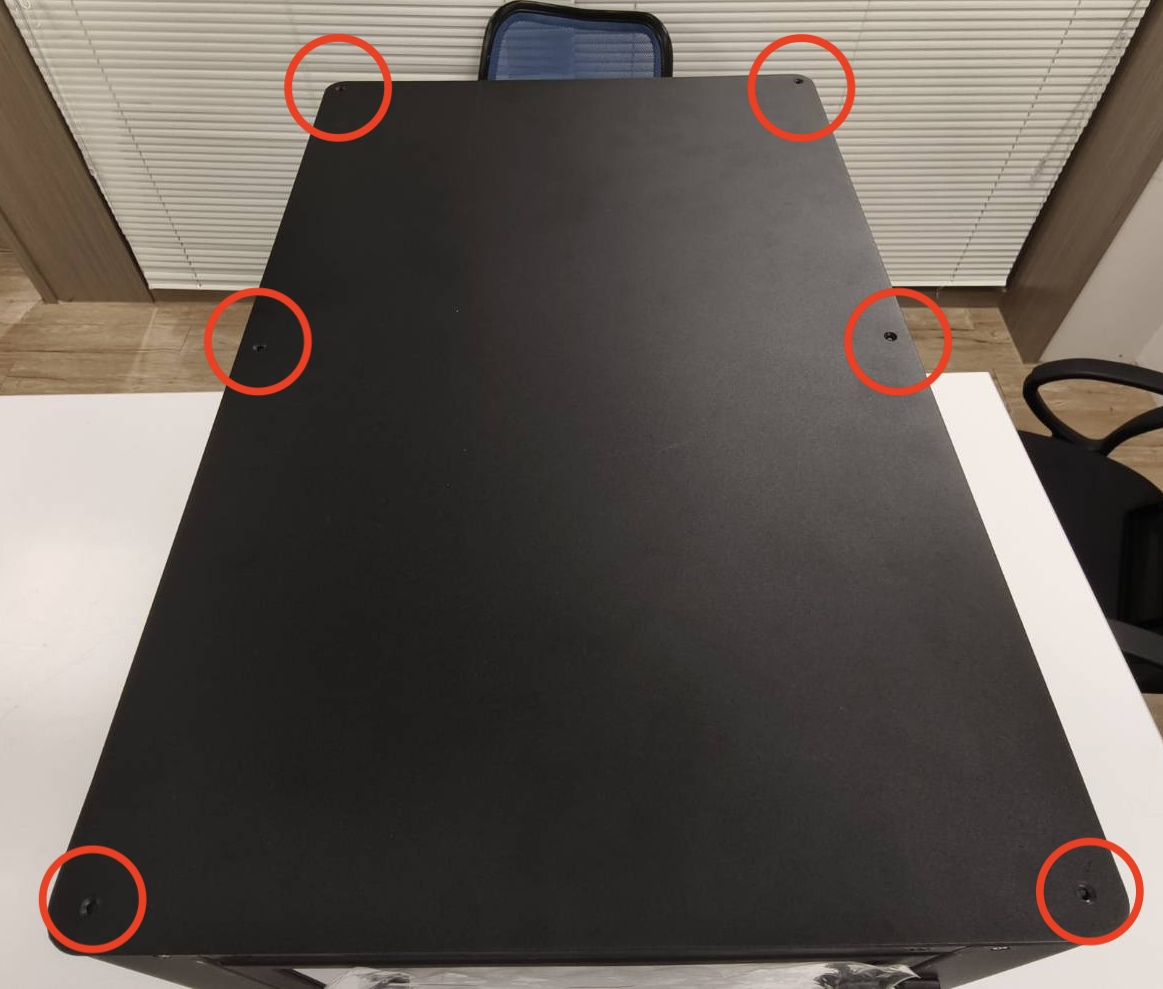

I	Cubierta superior	1 ud.

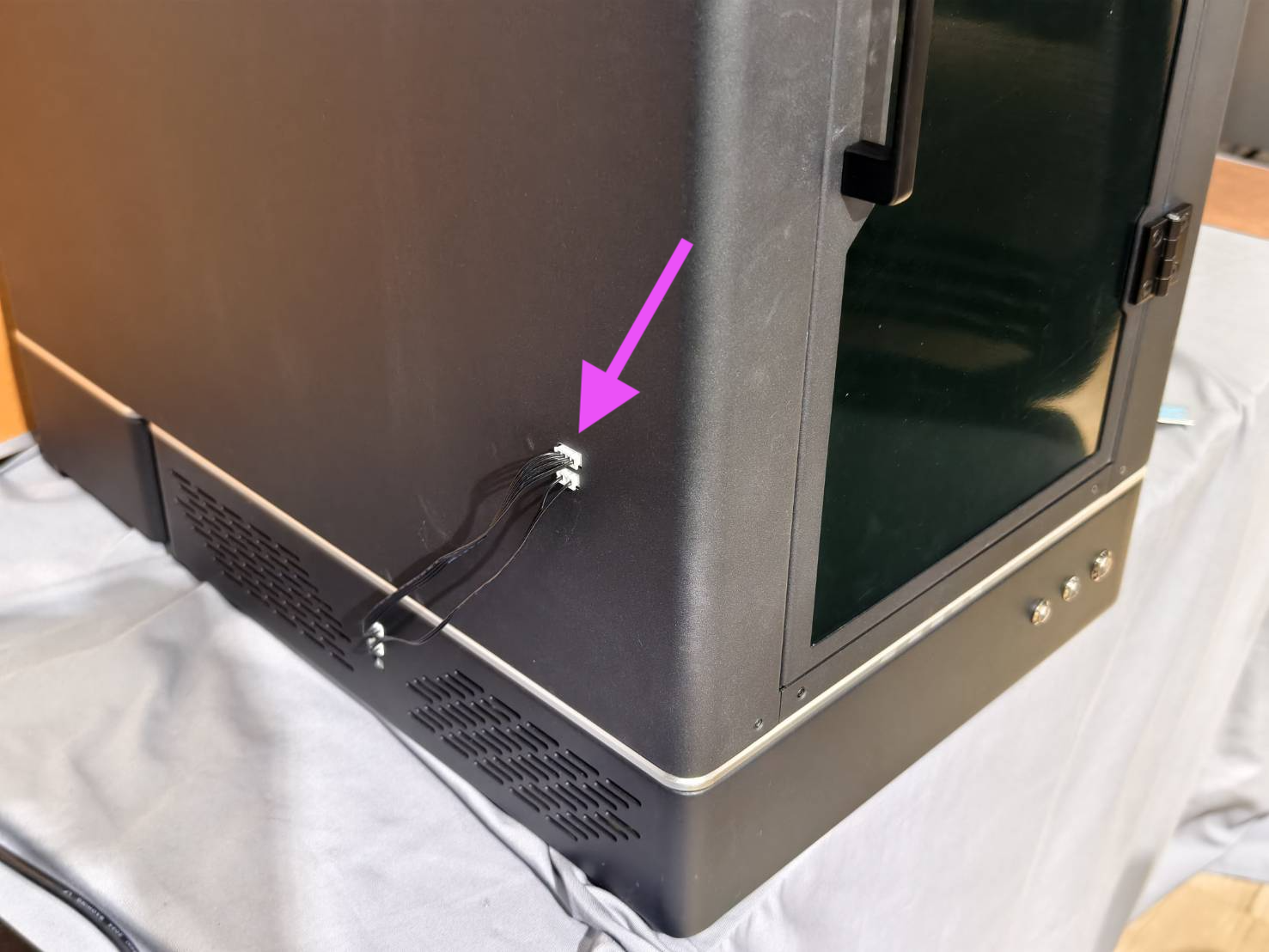

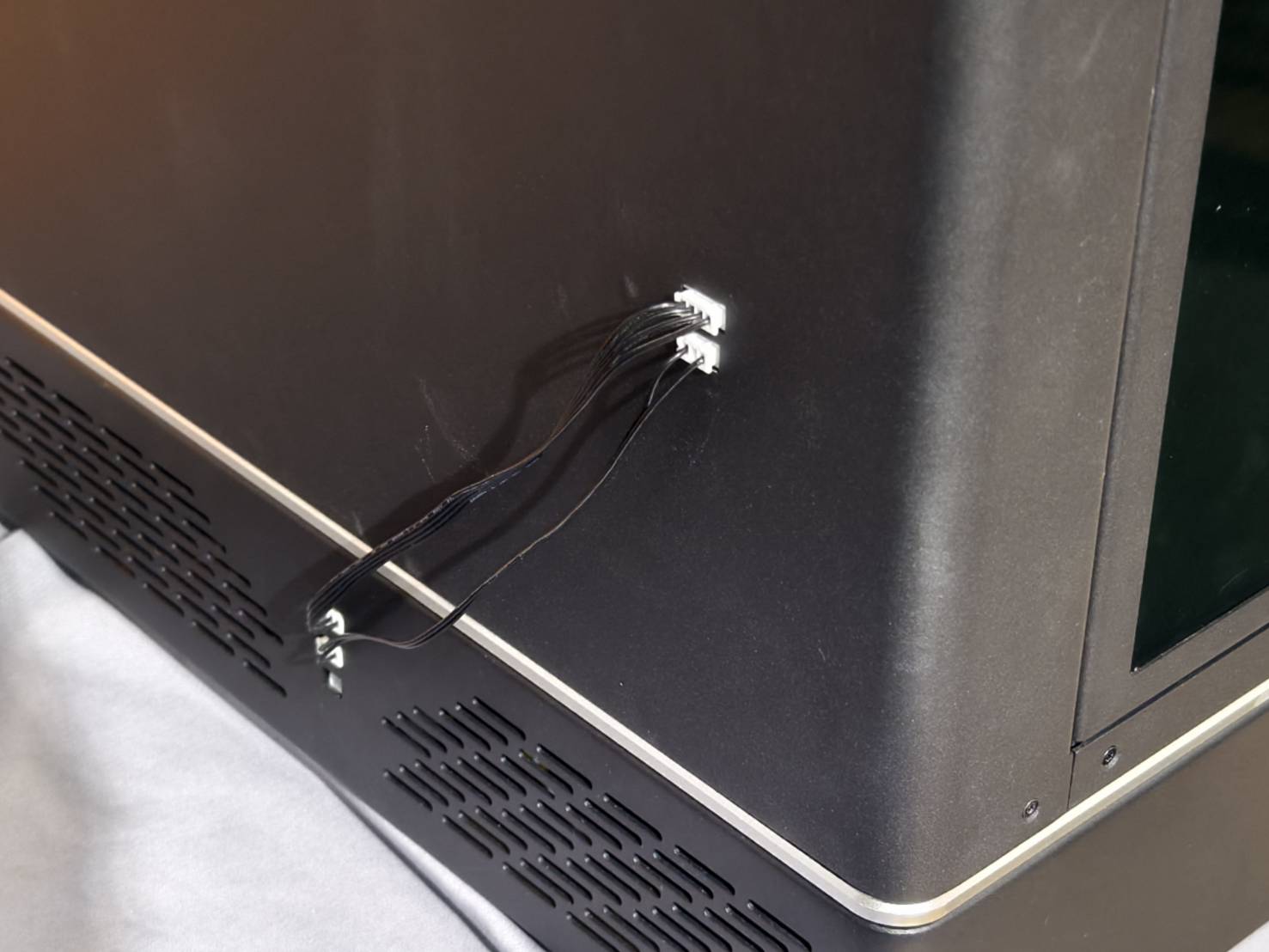

J	Cable 1 (Cable del sensor de puerta)	1 ud.
K	Cable 2 (Cable rotativo)	1 ud.
S1	Tornillo Torx T8	16 uds.	Se incluyen dos adicionales
S2	Tornillo hexagonal de cabeza plana M4*8 (3mm Hex)	7 uds.	Se incluye uno adicional
S3	Tornillo hexagonal de cabeza plana M4*12 (3mm Hex)	9 uds.	Se incluye uno adicional
S4	Tornillo hexagonal avellanado M4*10 (3mm Hex)	5 uds.	Se incluye uno adicional
S5	Tornillo hexagonal de cabeza cilíndrica M3*6 (2.5mm Hex)	5 uds.	Se incluye uno adicional
T1	Destornillador hexagonal de 2,5mm	1 ud.
T2	Destornillador Torx T8	1 ud.

Herramientas:

Preparación necesaria:

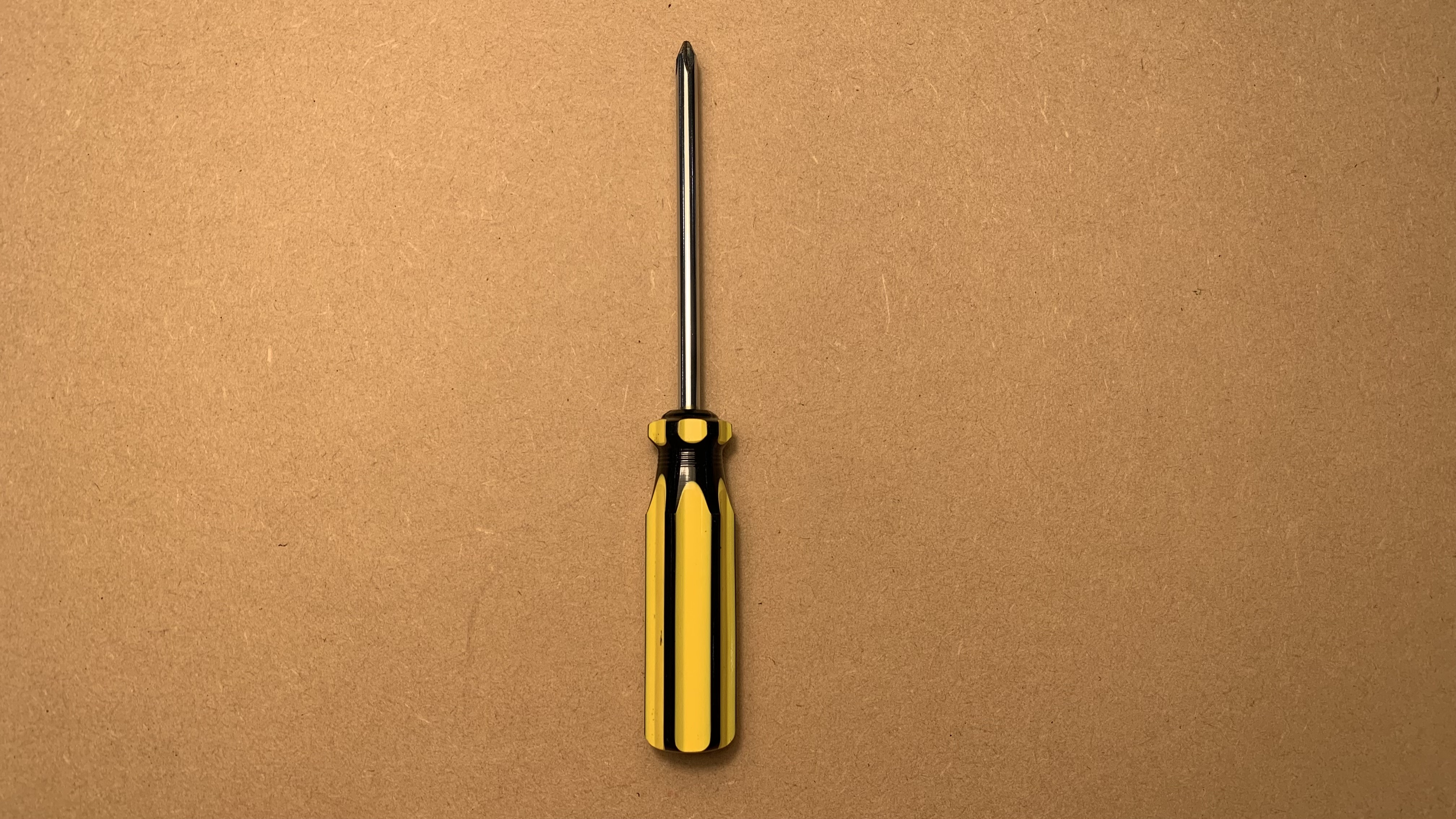

Destornillador Phillips

Paso 1

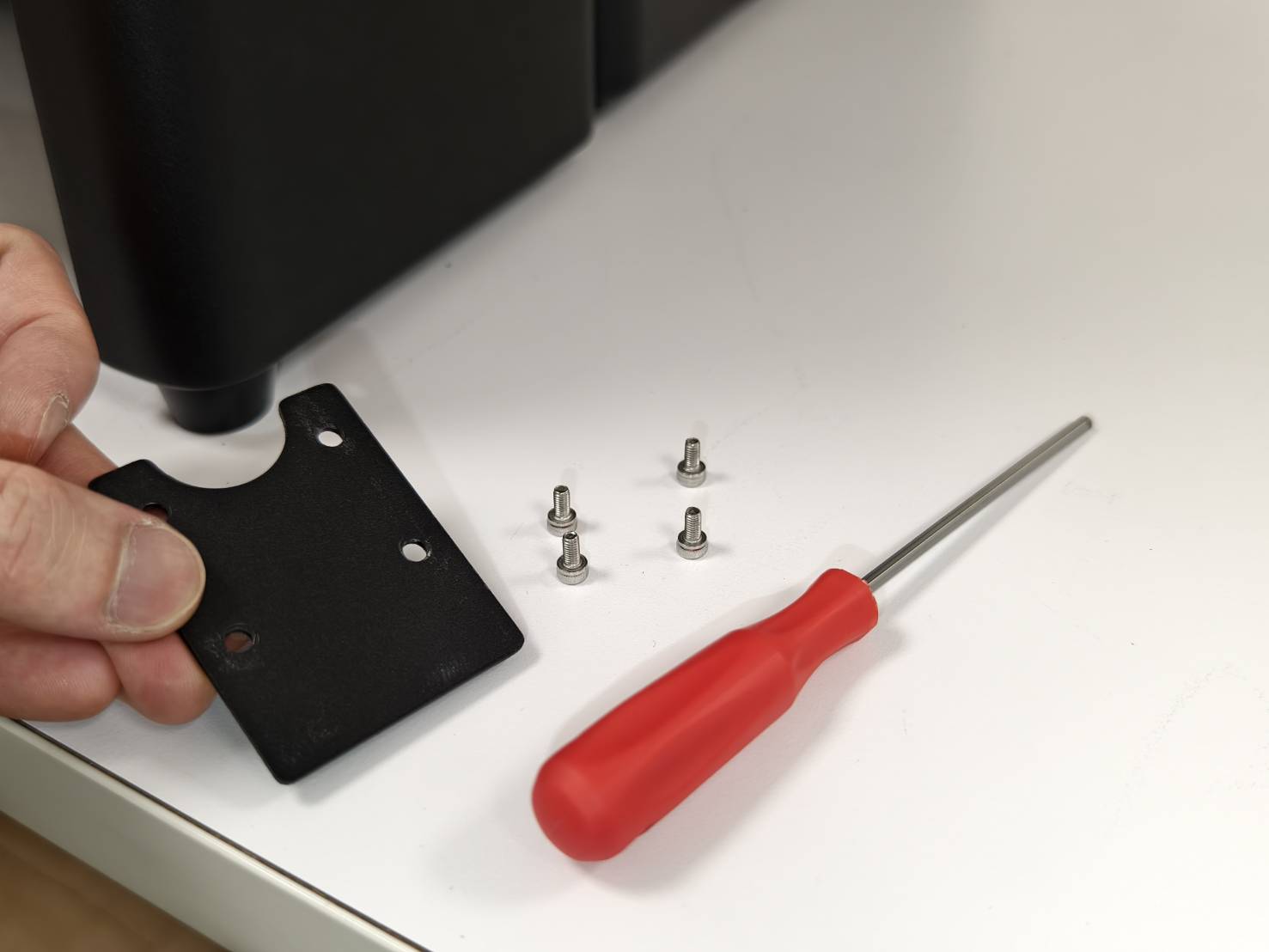

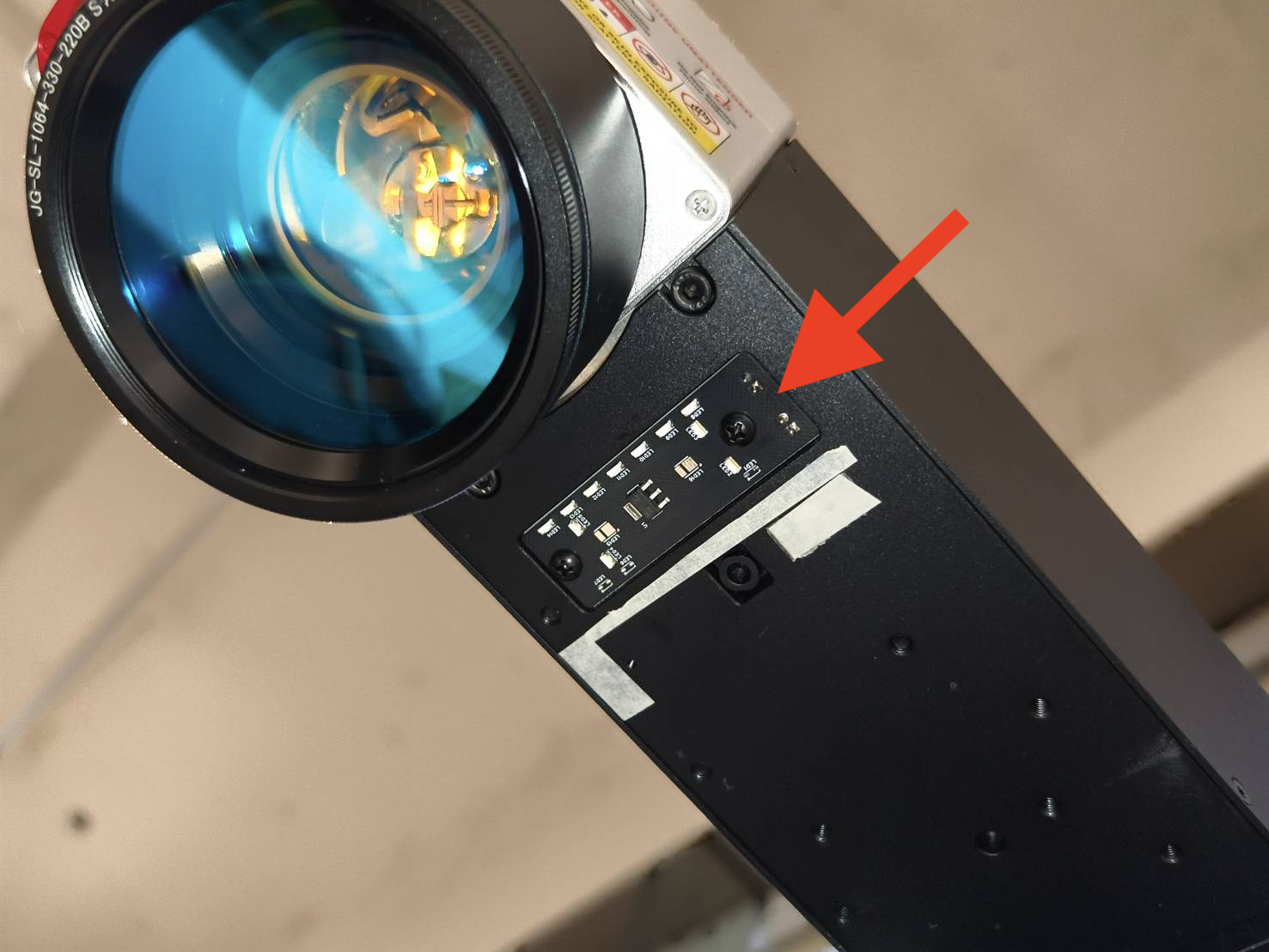

Consulte la siguiente guía para sustituir la placa LED de iluminación de la cámara.
(El objetivo es cambiar la placa LED por una diferente para evitar la sobreexposición al instalar la puerta manual.)
Promark - Sustitución de la placa LED de la cámara

Paso 2

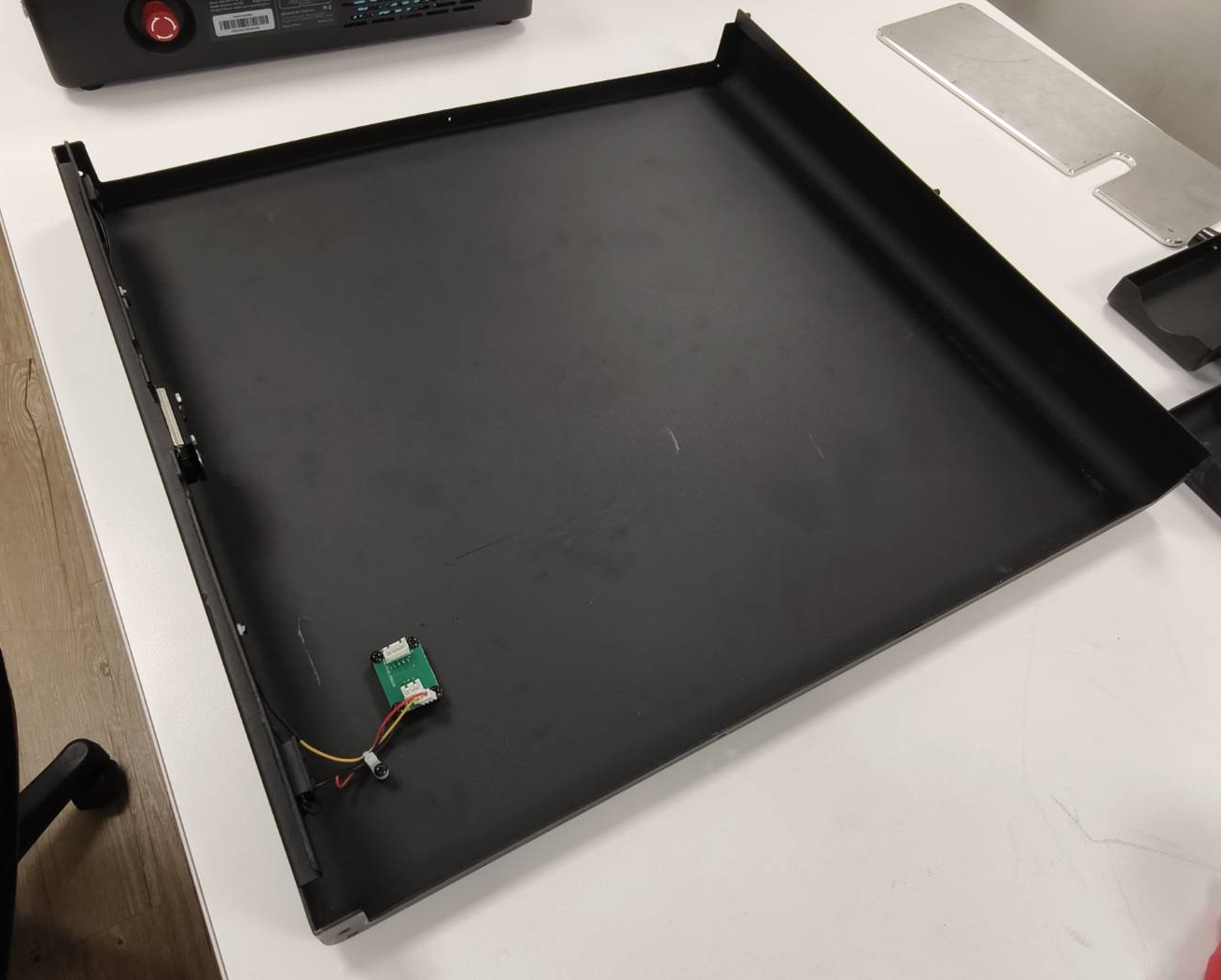

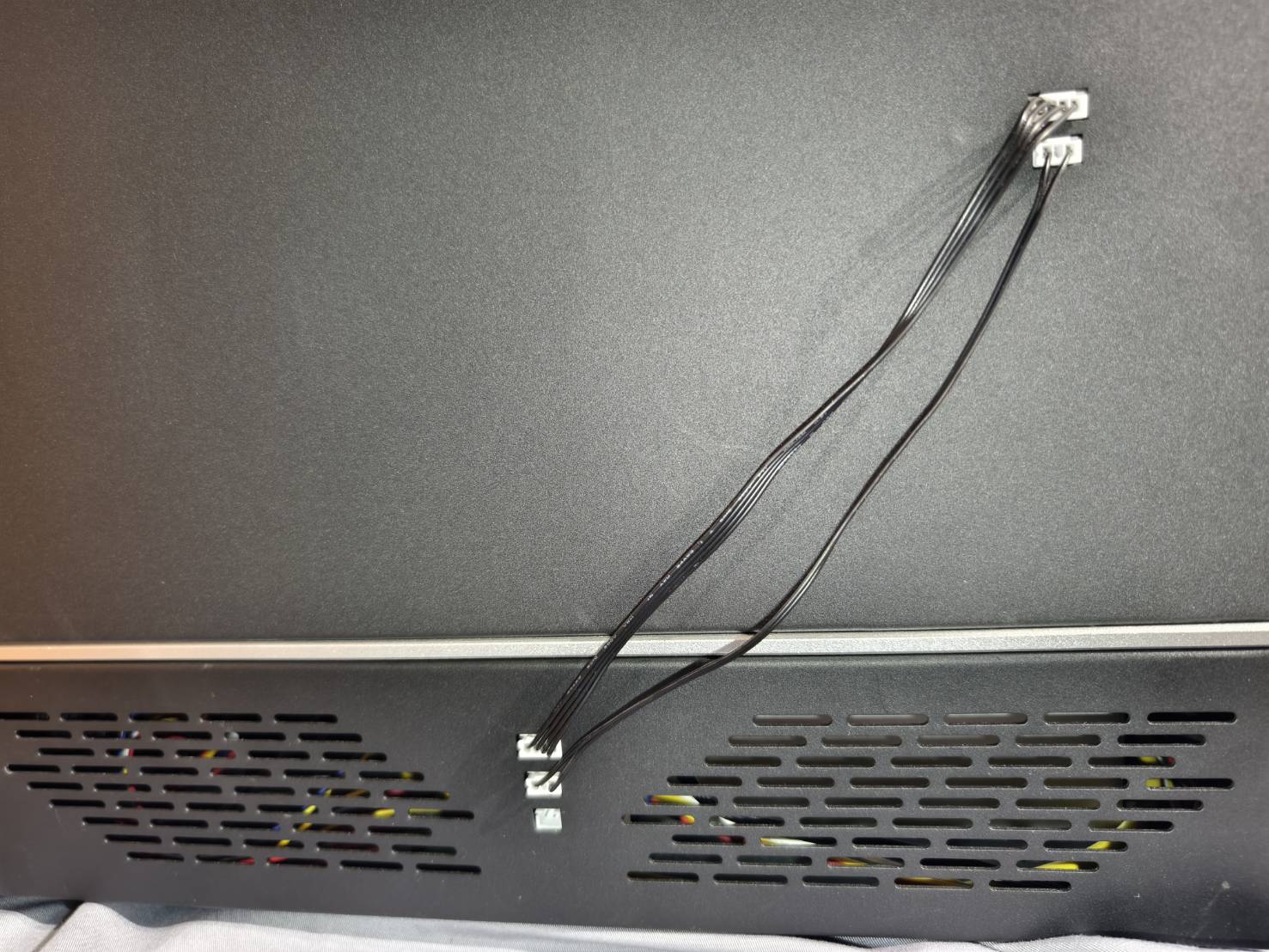

Localice el panel lateral izquierdo (A), el que tiene la pequeña placa de circuito impreso, y colóquelo plano sobre la mesa con el lado de la placa hacia arriba, como se muestra en la imagen.

Paso 3

Localice el travesaño (C) y fíjelo utilizando 2 tornillos T8 (S1).

Paso 4

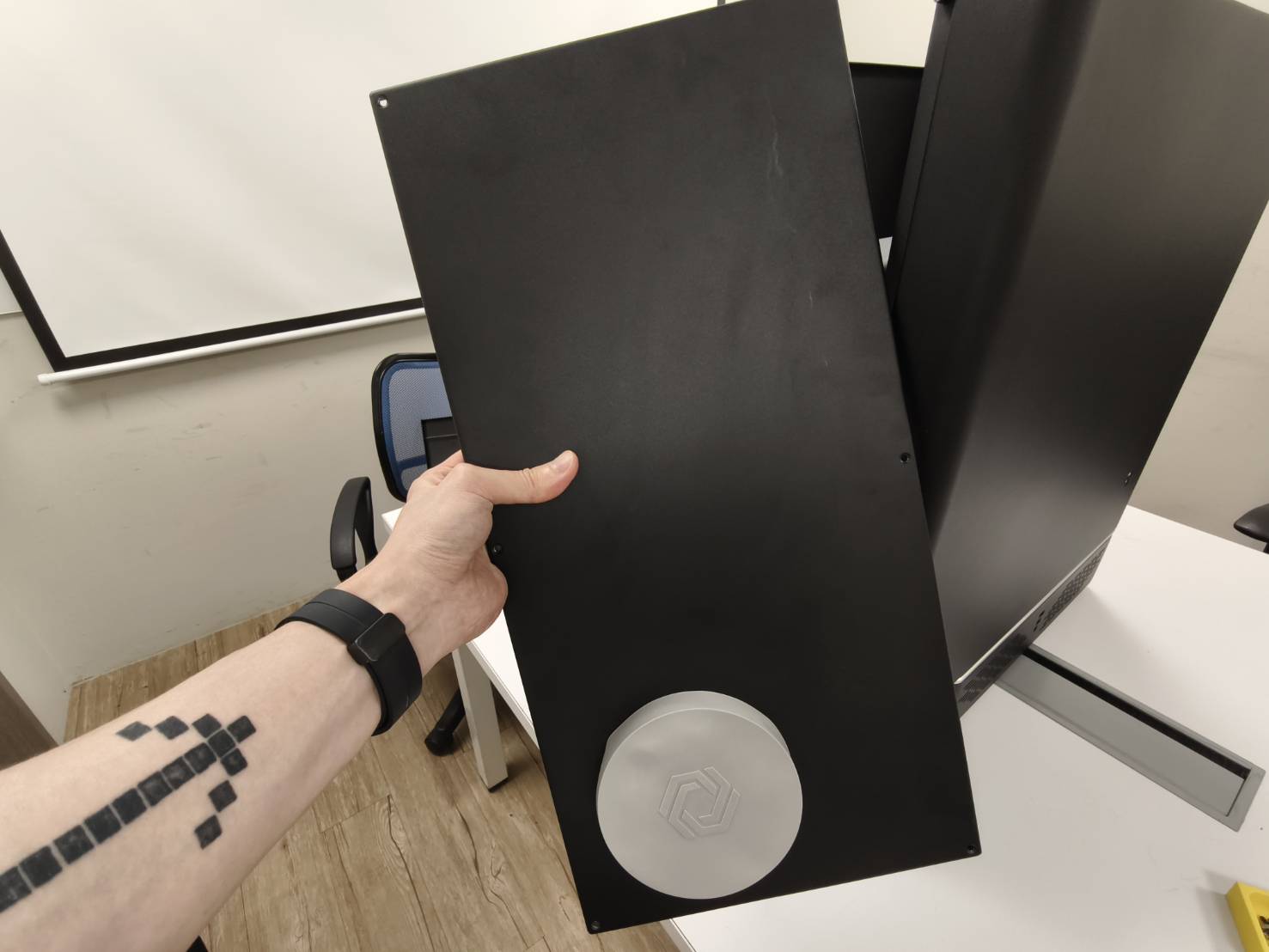

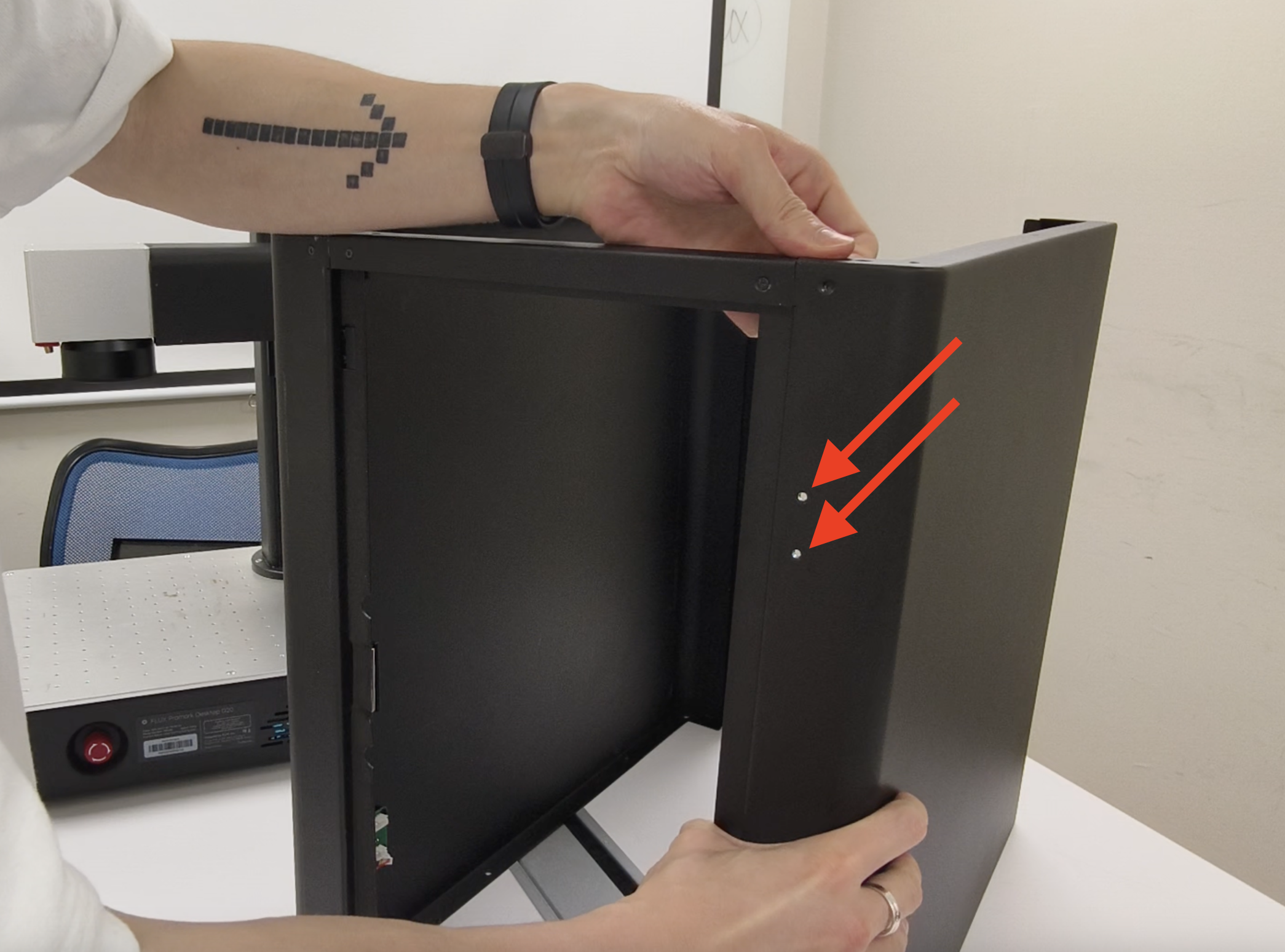

Coloque el panel lateral izquierdo en posición vertical y localice el panel lateral derecho (B).

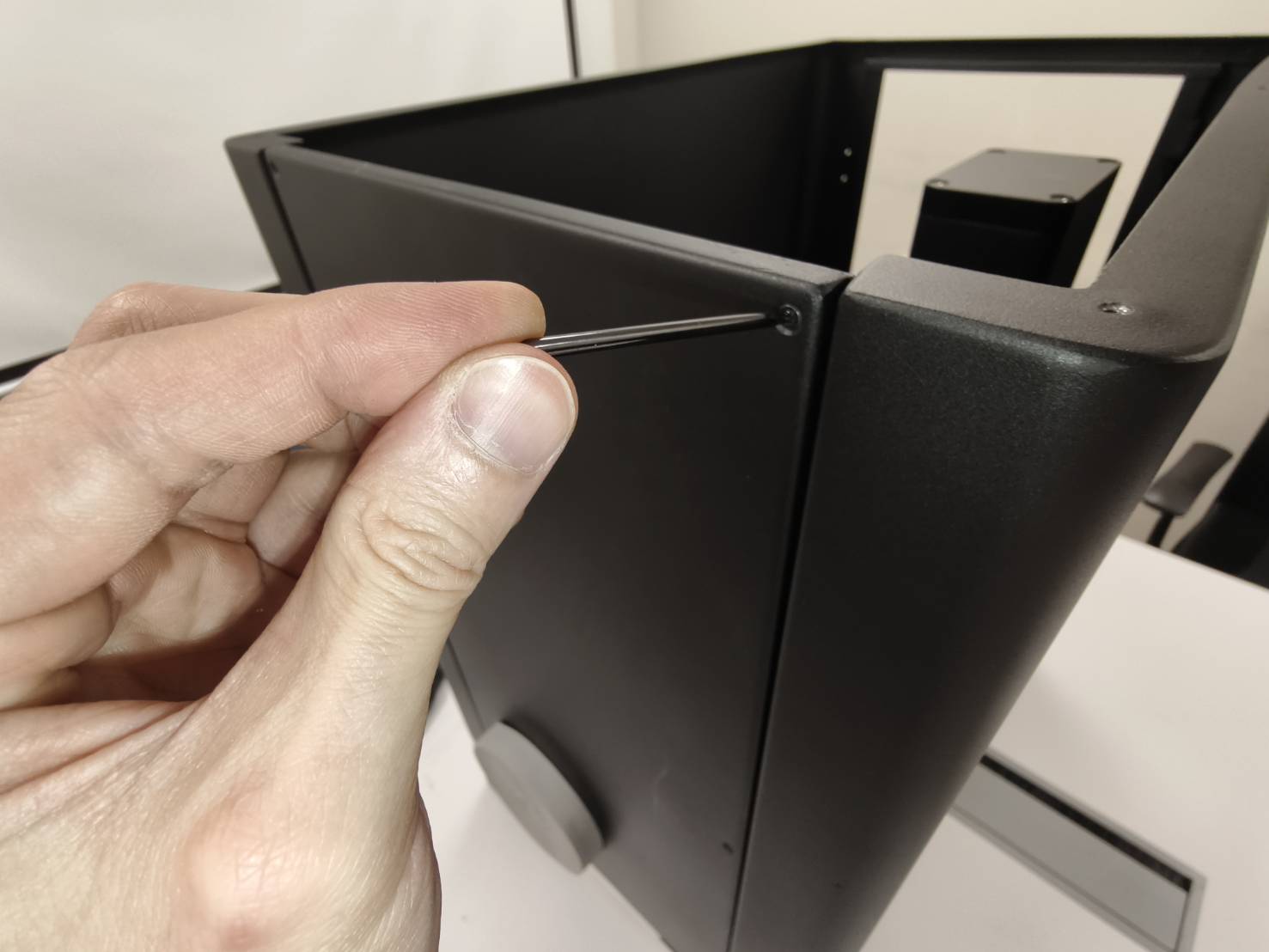

Fije el panel lateral derecho a la barra transversal y asegúrelo con 2 uds. de tornillos T8 (S1).
(Nota: Asegúrese de que los orificios para los tornillos en el panel lateral derecho estén orientados hacia adelante).

Paso 5

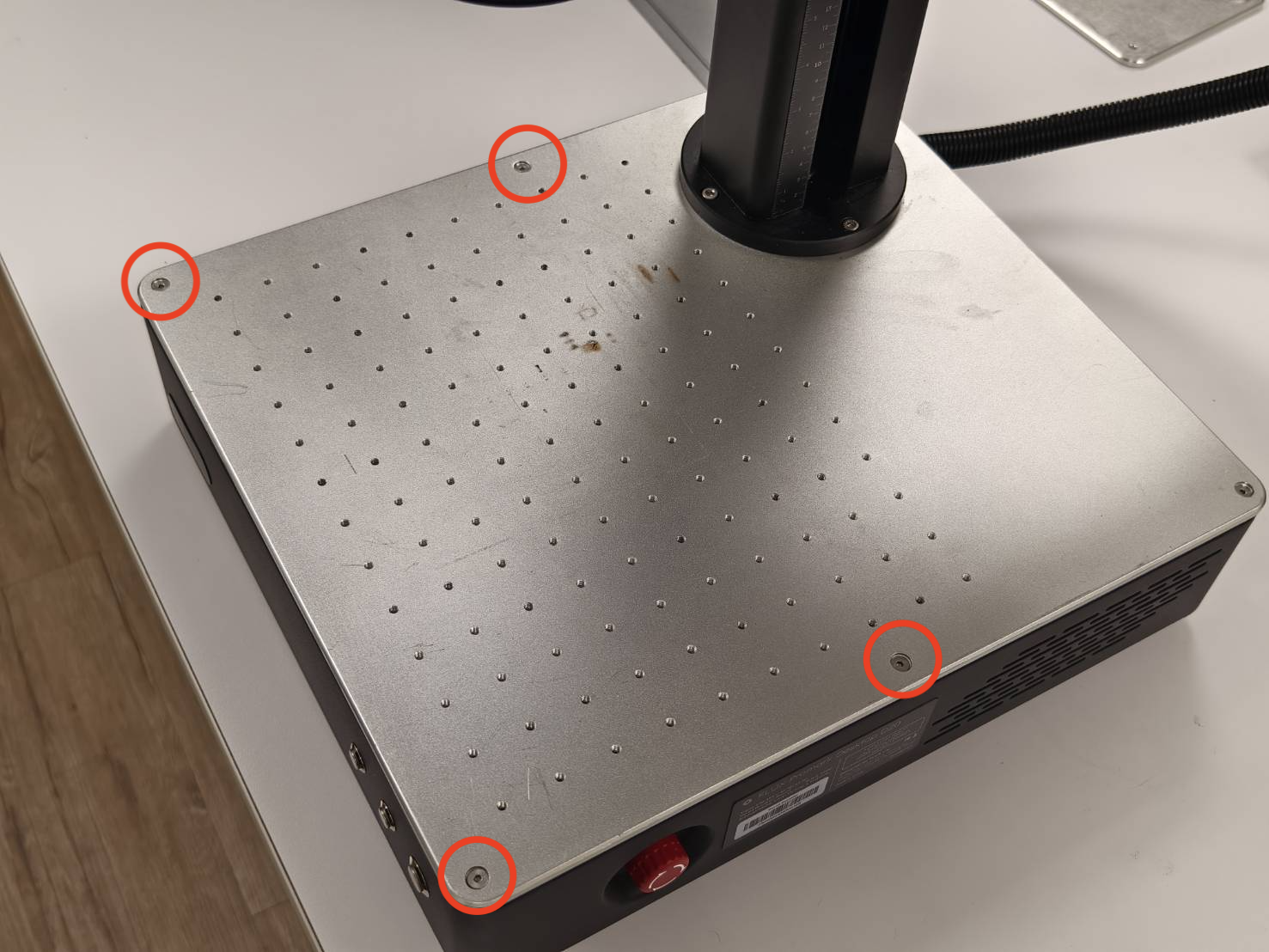

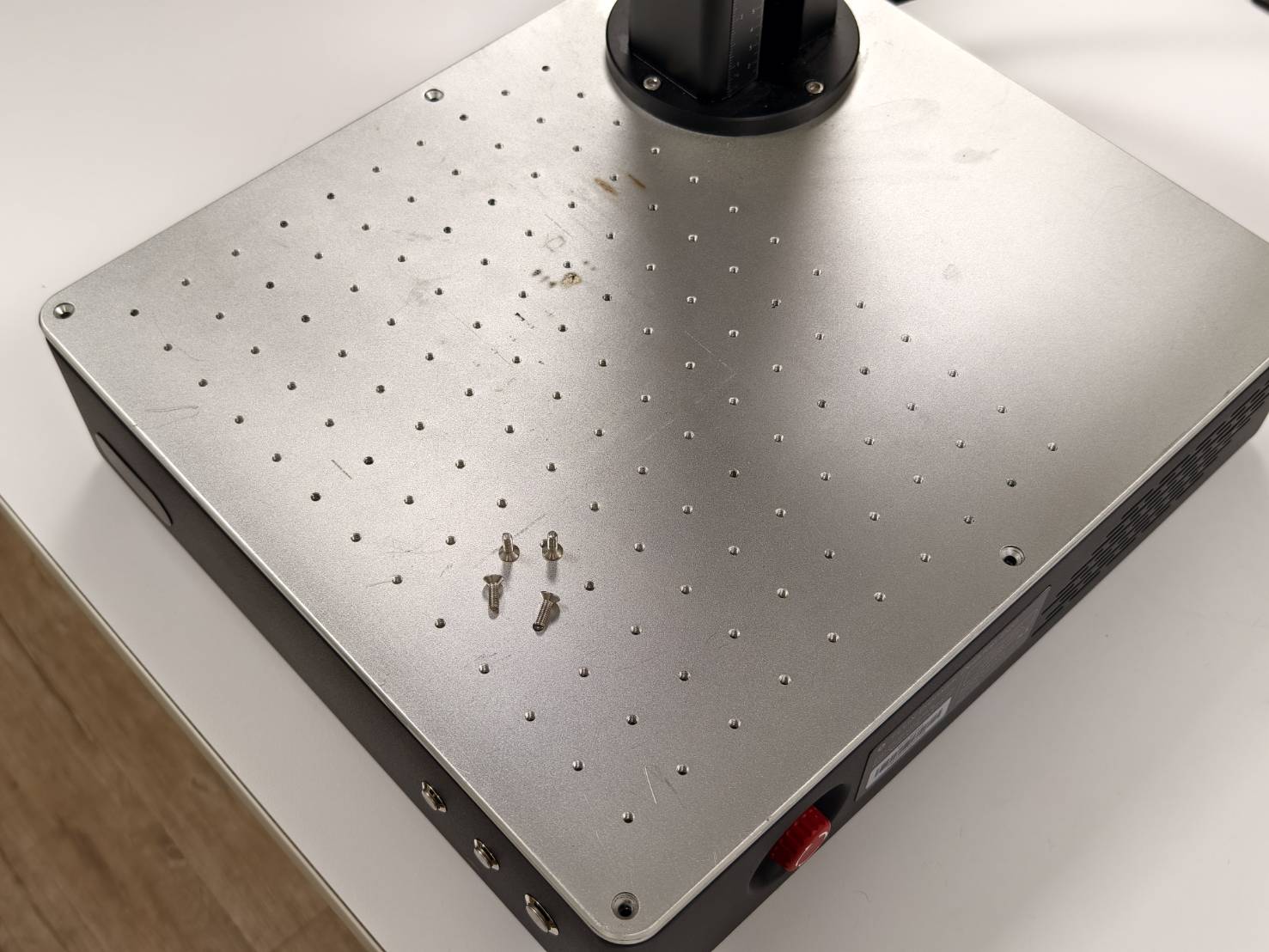

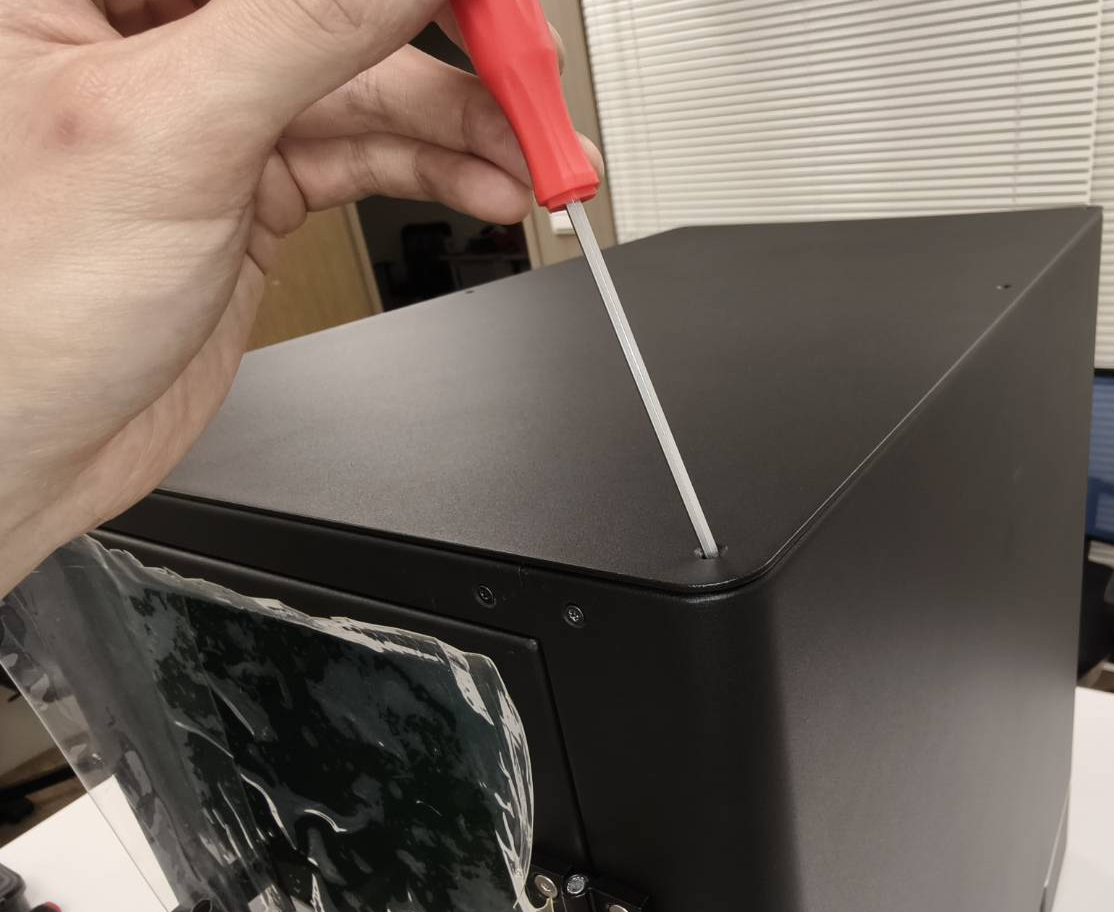

Retire los cuatro tornillos del cuerpo principal de la máquina. (4 tornillos hexagonales de 2,5 mm)

Paso 6

Coloque los paneles laterales izquierdo y derecho ensamblados directamente sobre la máquina, con la barra horizontal en la parte frontal.

Paso 7

Instale la barra horizontal inferior (C). Utilice 4 tornillos T8 (S1) para fijarla, dos en cada lado.

Paso 8

Empuje toda la carcasa hacia atrás y alinéela con el borde de la plataforma de trabajo de la máquina.

Paso 9

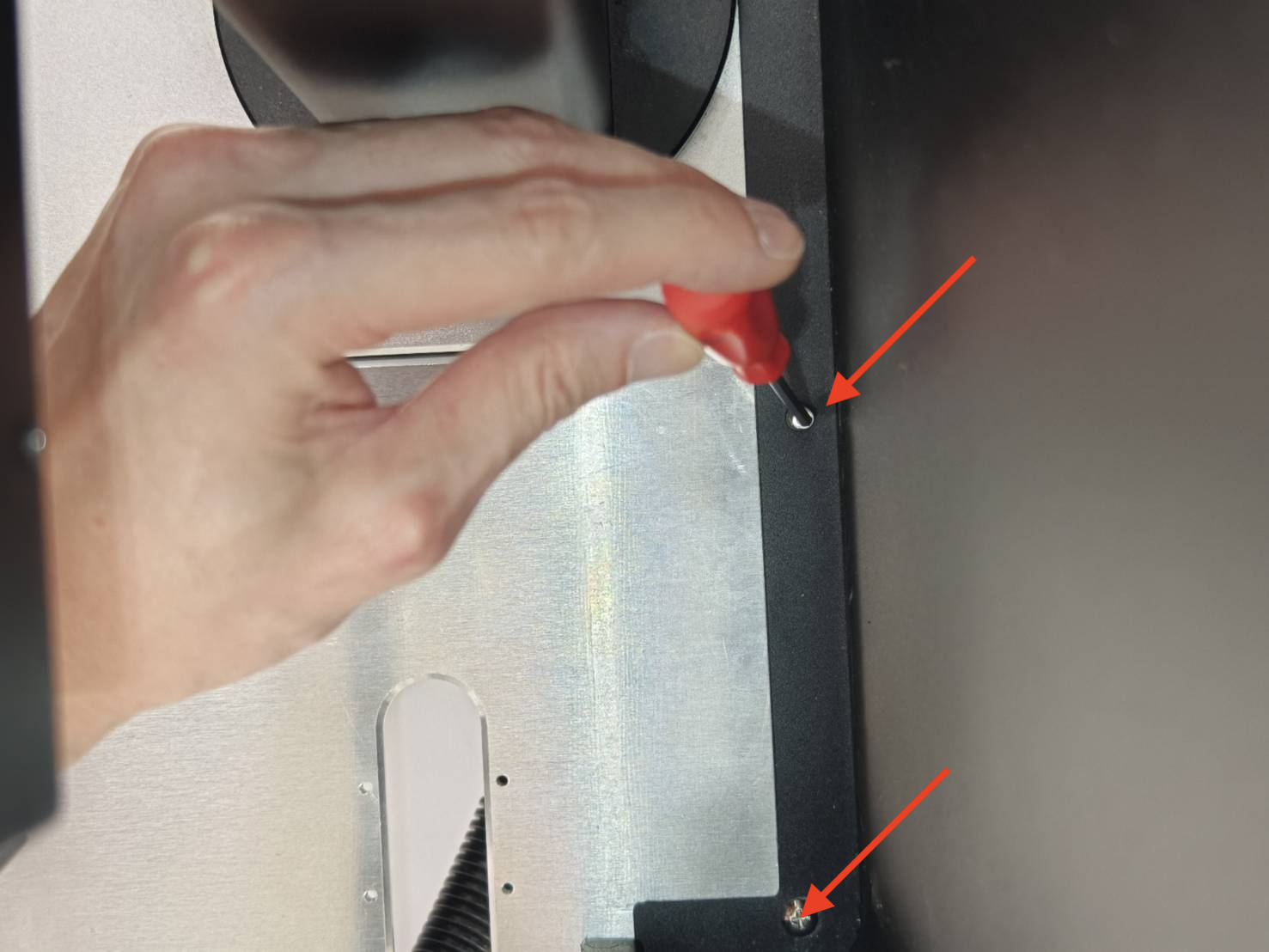

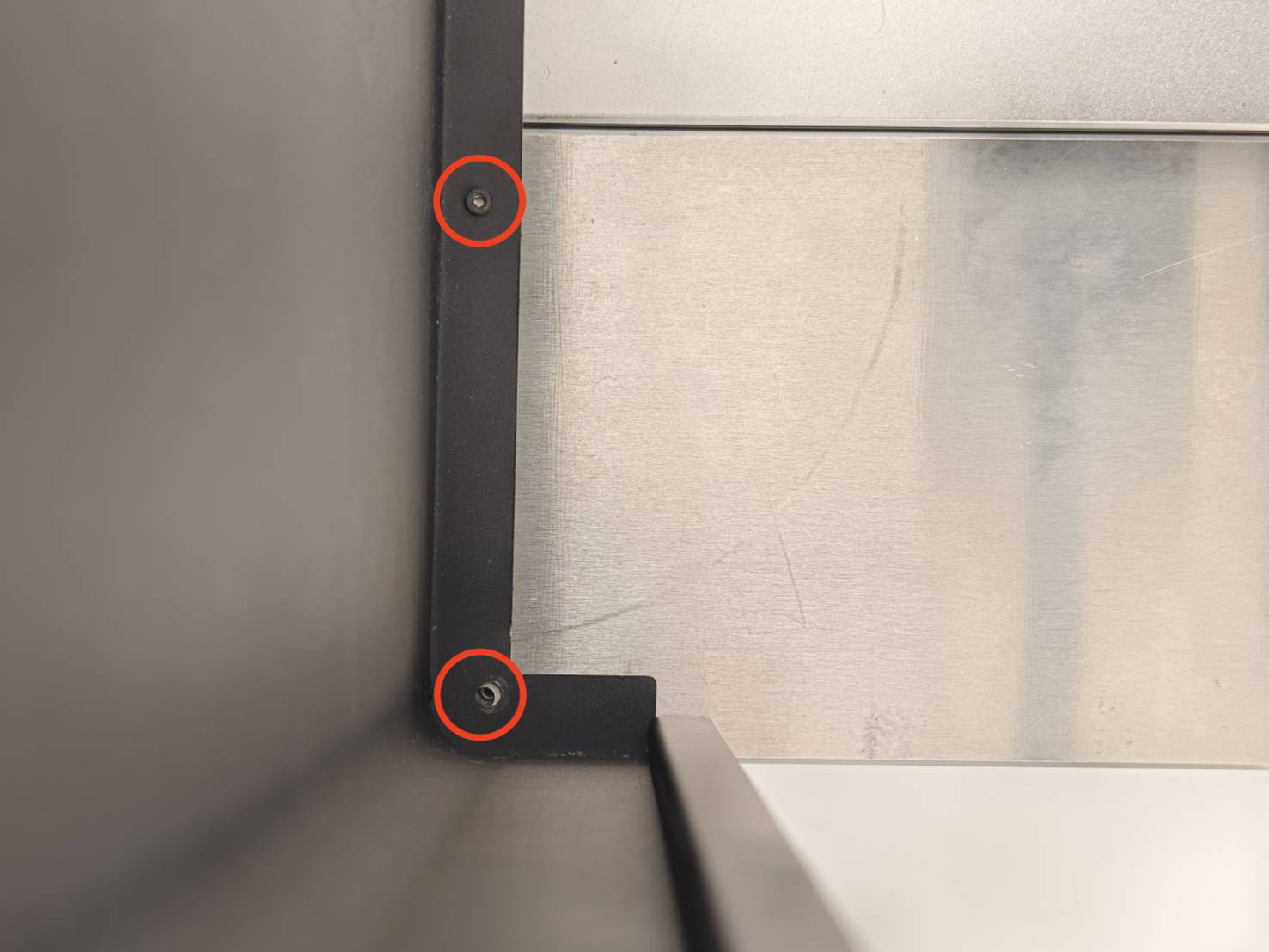

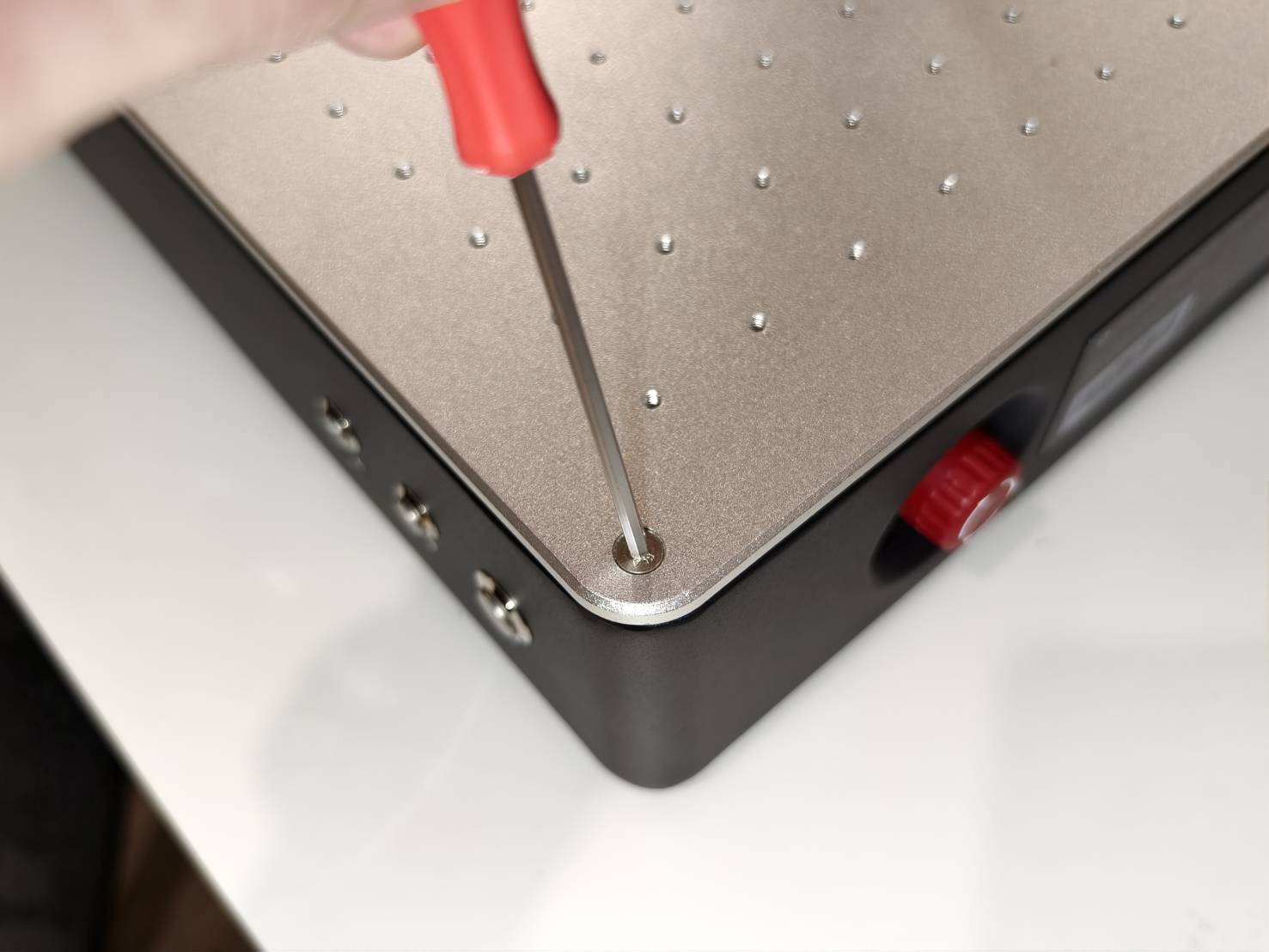

Fije los cuatro tornillos en la plataforma, dos en cada lado.

[S3] [Tornillos hexagonales de cabeza plana M4*12 (3mm) x 4 uds.]

(Tenga en cuenta que el vídeo es solo una demostración. Los tornillos pueden ser diferentes a los suyos).

Paso 10

Dé la vuelta a la máquina o colóquese en la parte trasera de la misma.

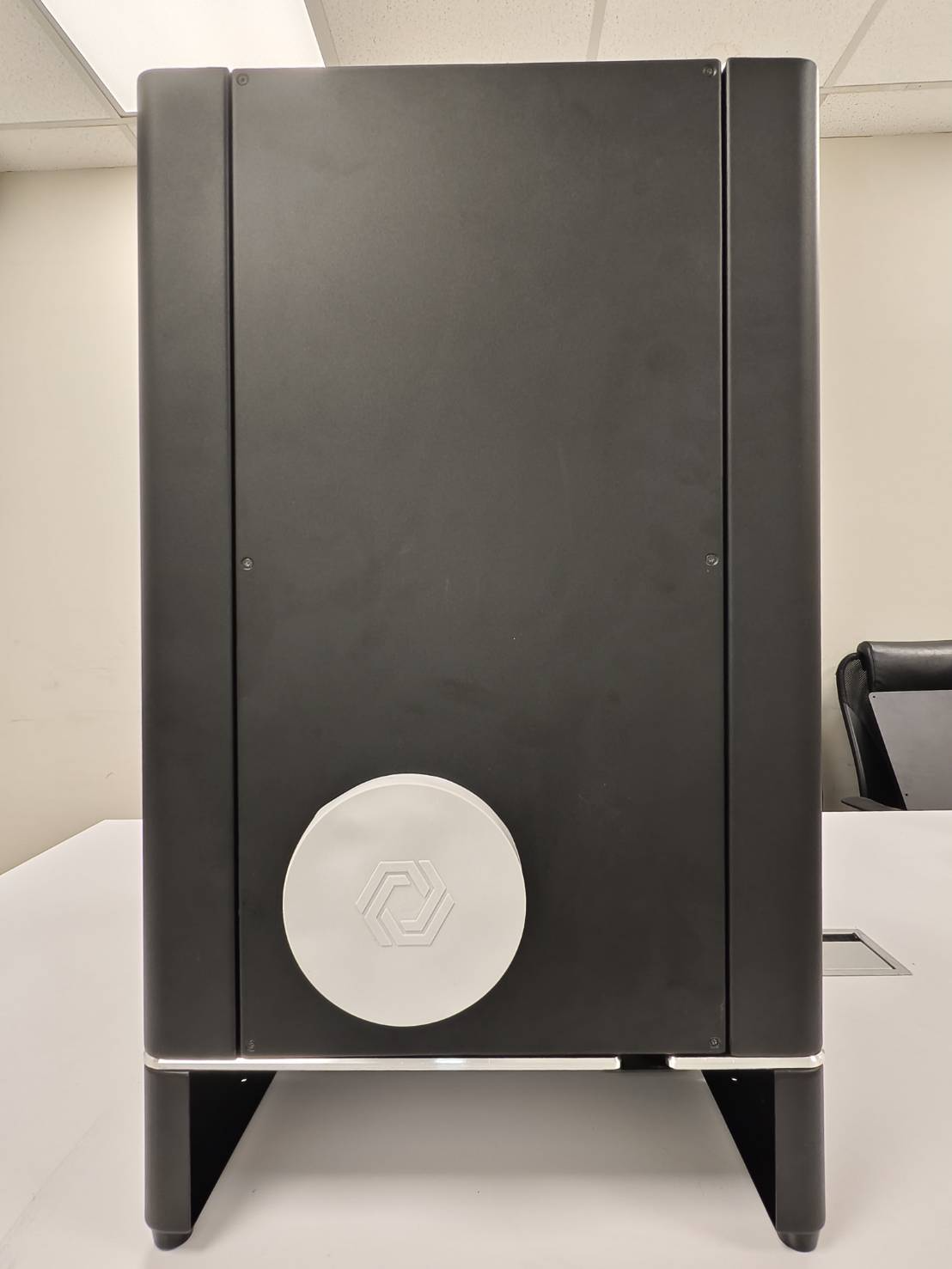

Coloque o inserte el panel embellecedor trasero plateado (G) y el pie embellecedor trasero (F) en la parte inferior de la máquina.

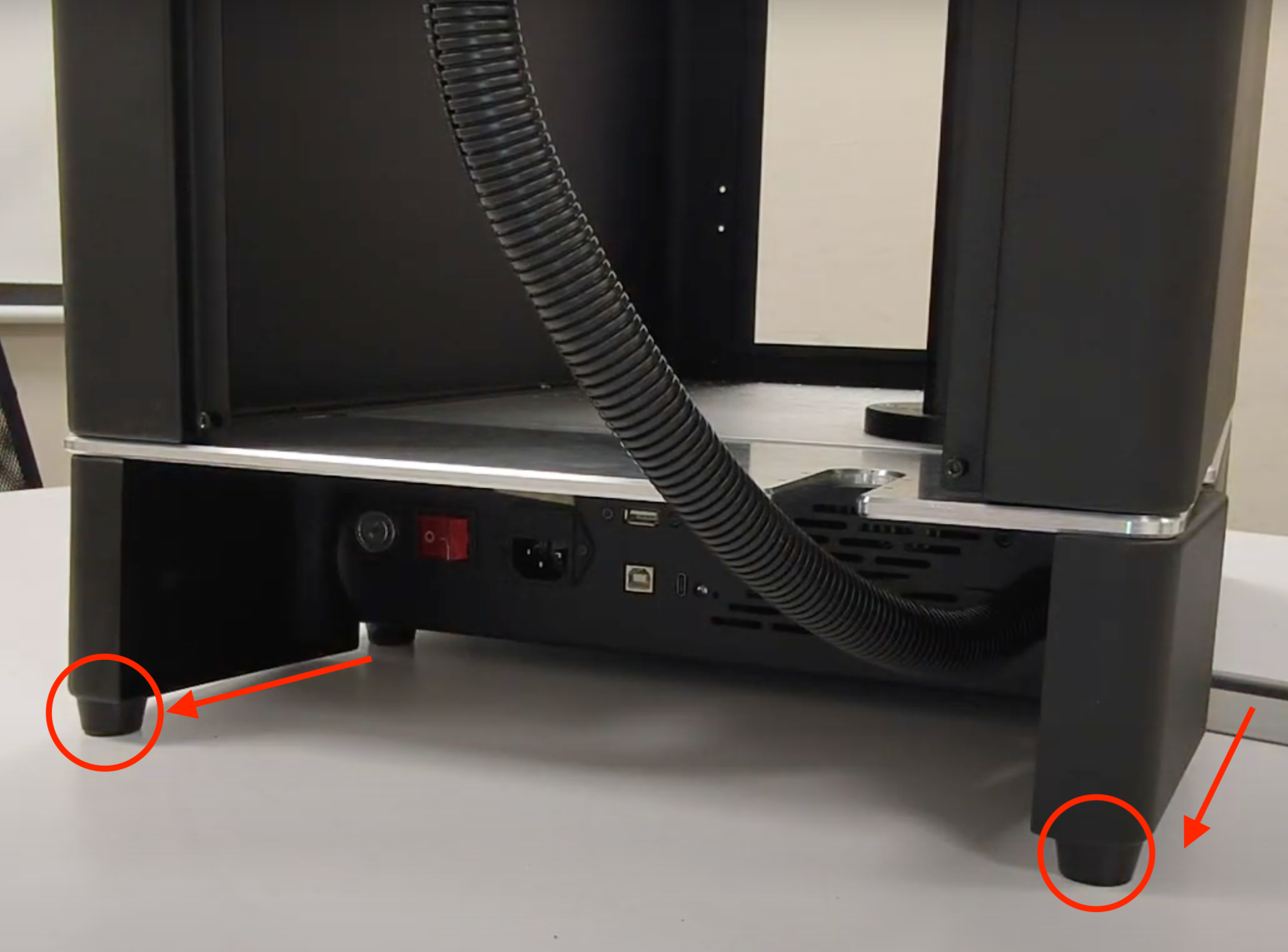

⚠︎ Atención: Las almohadillas de la pata de ajuste trasera (F) deben colocarse en la parte posterior de la máquina. Screenshot 2025-07-09 at 5.50.33 PM.png

Paso 11

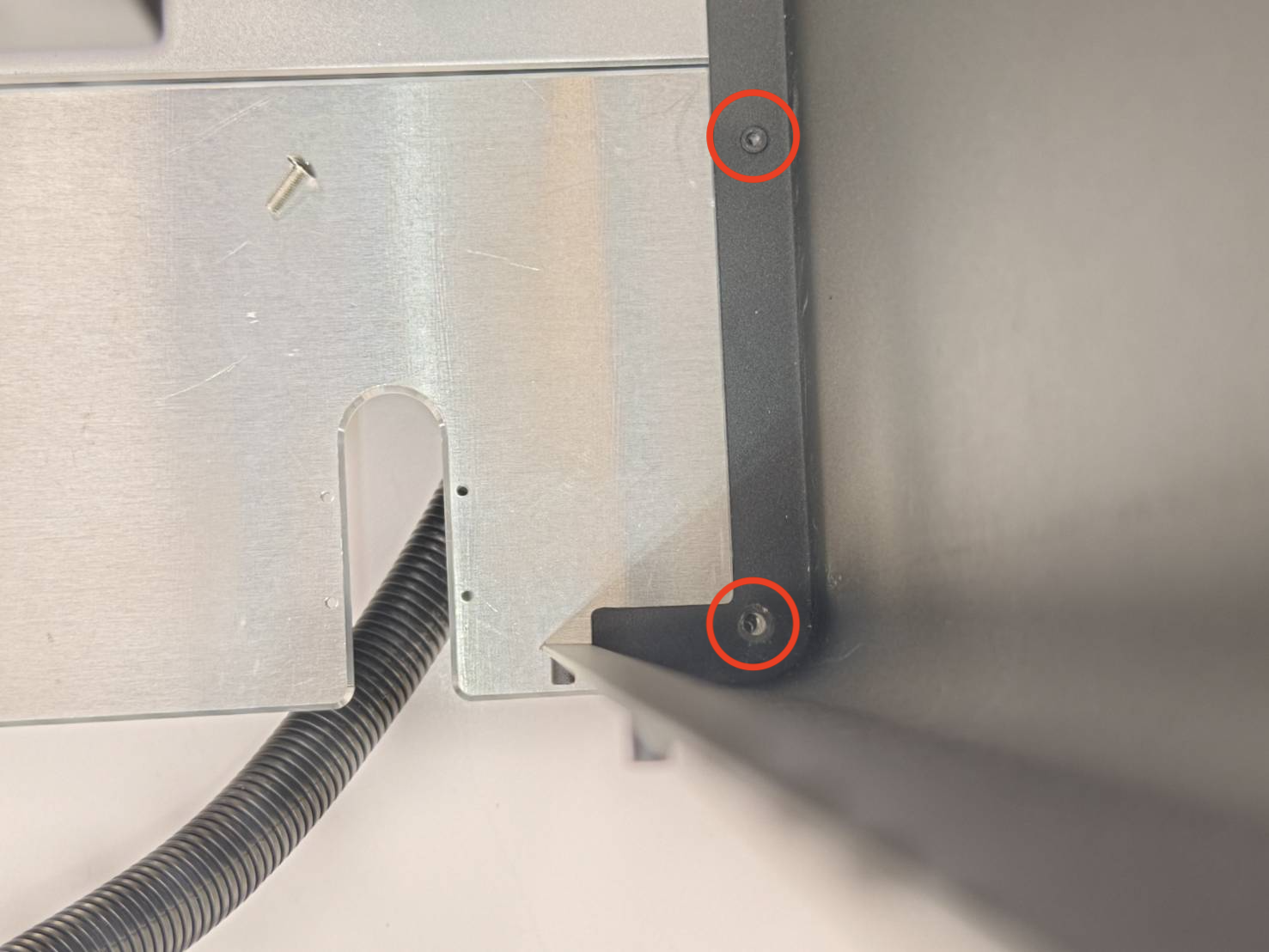

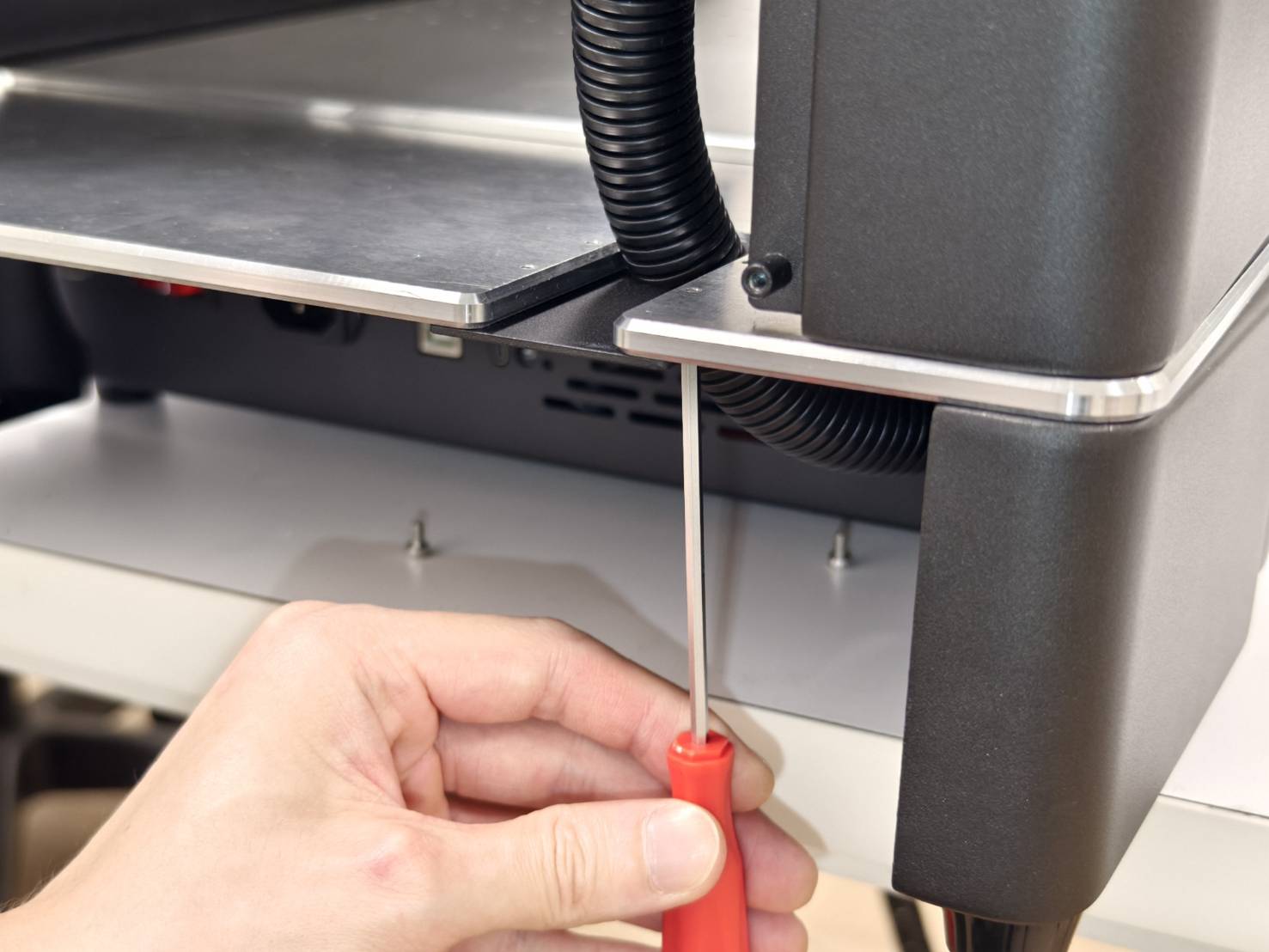

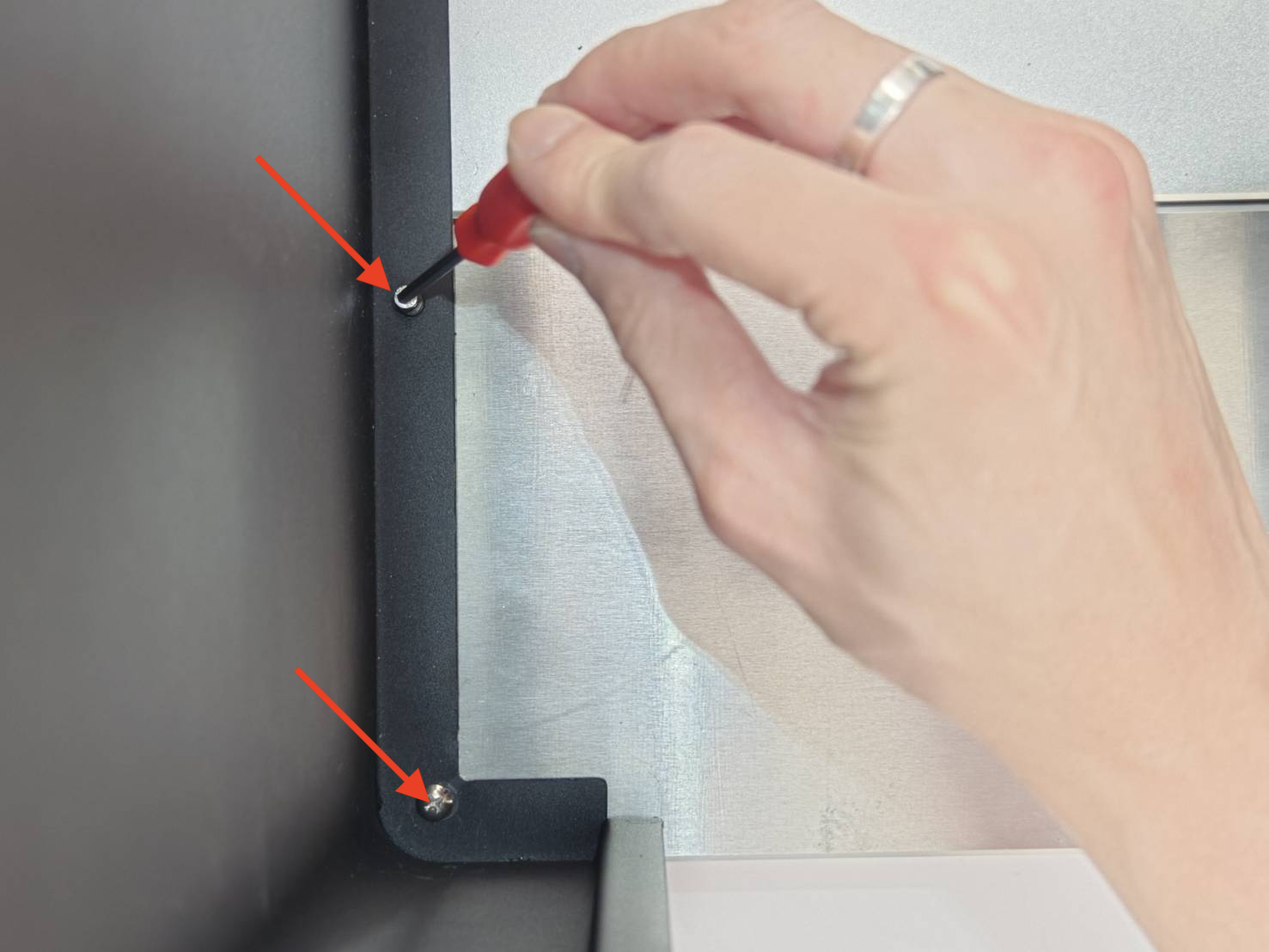

Fije cuatro tornillos, dos a cada lado.
(Asegúrese de que el panel embellecedor trasero plateado y el pie embellecedor trasero estén firmemente unidos. Si no puede apretar los tornillos, es posible que necesite ajustar la posición del panel embellecedor plateado o del pie embellecedor trasero).
[S3] [Tornillos hexagonales de cabeza plana M4*12 (3mm) x 4 uds.]
