Descripción

Este artículo proporciona una guía paso a paso para instalar el accesorio Base de Extensión de beamo II.
Siga las instrucciones que se indican a continuación para el proceso de instalación.

La información sobre la altura del material para su colocación en la Base de Extensión es la siguiente:

Sin Panel de Nido de Abeja
Ranura 1	23 ~ 50 mm
Ranura 2	51 ~ 58 mm
Ranura 3	81 ~ 110 mm
Ranura 4	111 ~ 140 mm
Sin cajón	141 ~ 155 mm

Con panal
Ranura 1	0 ~ 27 mm
Ranura 2	28 ~ 57 mm
Ranura 3	58 ~ 87 mm
Ranura 4	88 ~ 117 mm
Sin cajón	118 ~ 132 mm

Desembalaje:

#	Artículo	Cant.

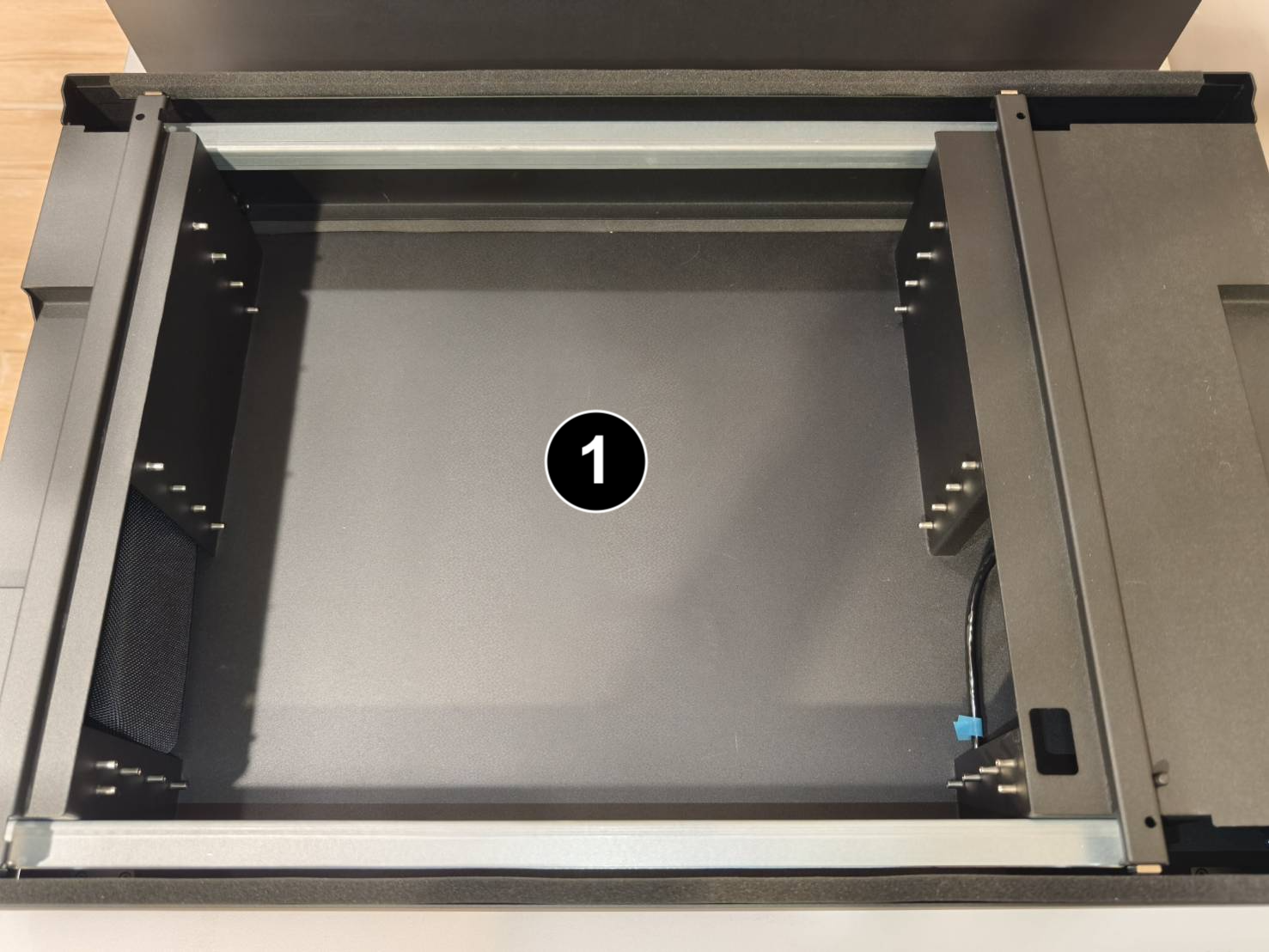

1	Base de extensión	1 ud.

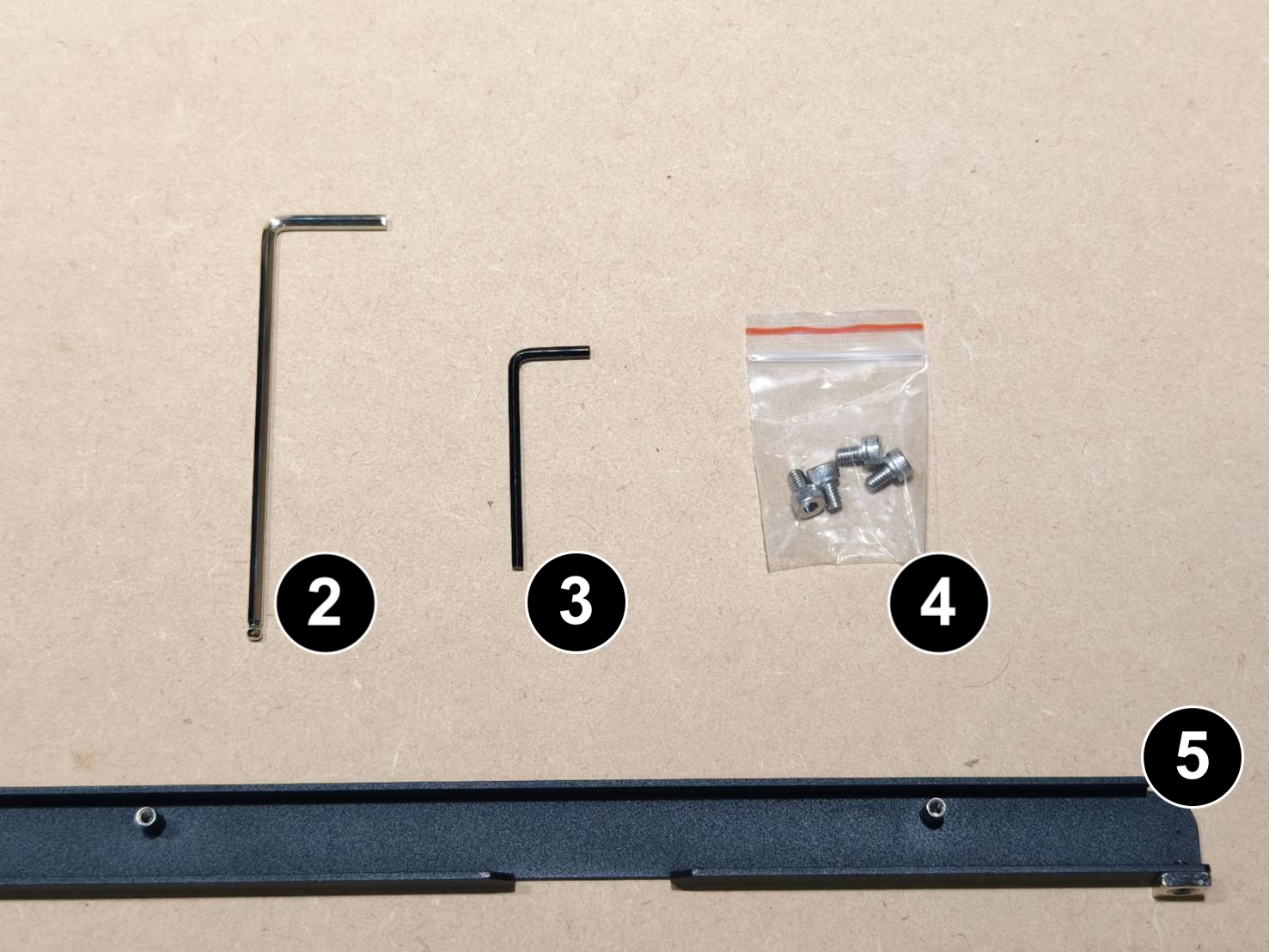

2	Llave Allen de 3 mm	2 uds.
3	Llave Allen de 2,5 mm	1 ud.
4	Tornillos hexagonales	4 uds.
5	Tirador del cajón	1 ud.

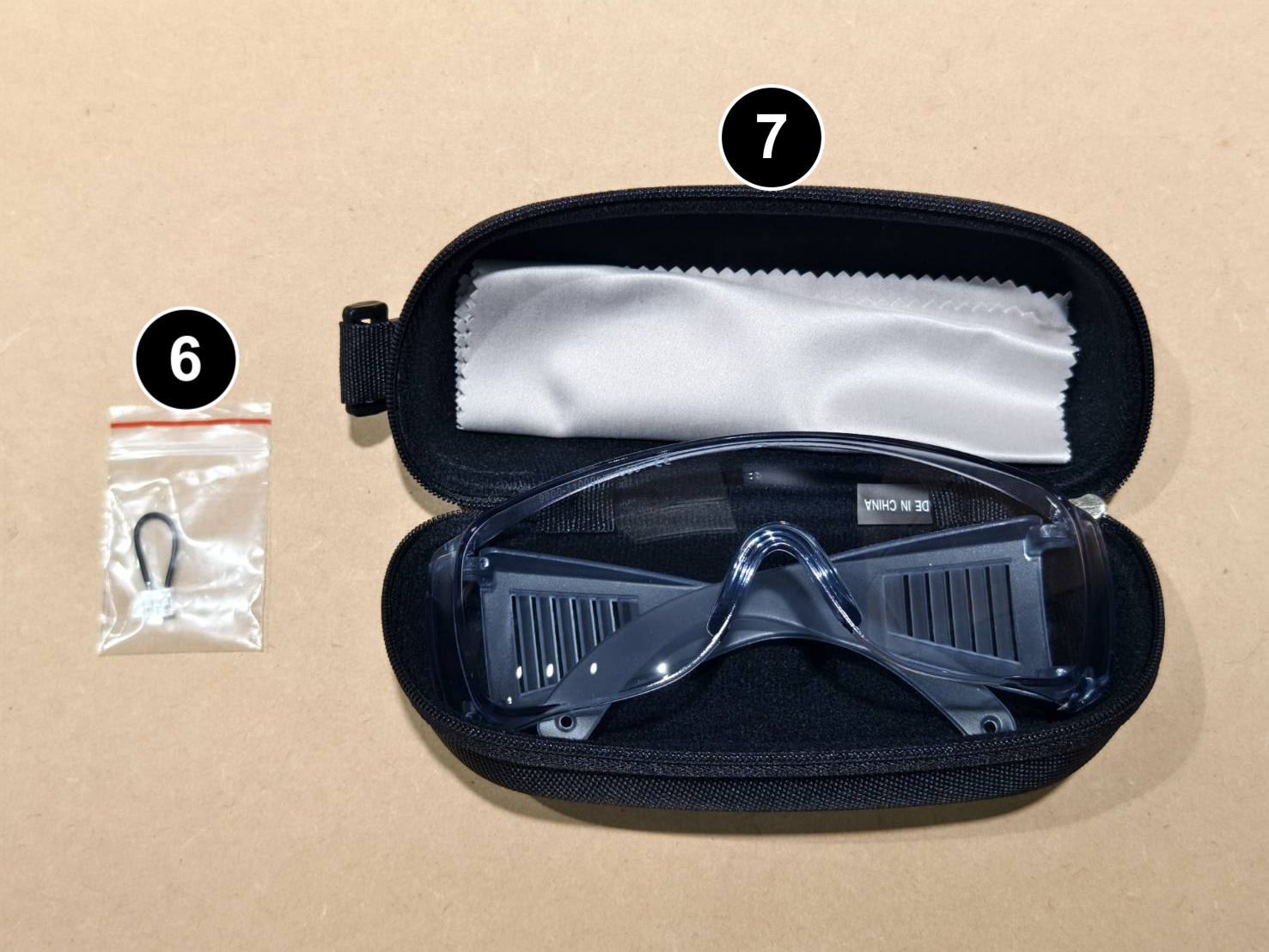

6	Puente (Se utilizará para el accesorio de alimentador automático o cualquier aplicación que requiera abrir las cubiertas delantera y trasera de la base de extensión.)	1 ud.
7	Gafas de seguridad	1 ud.

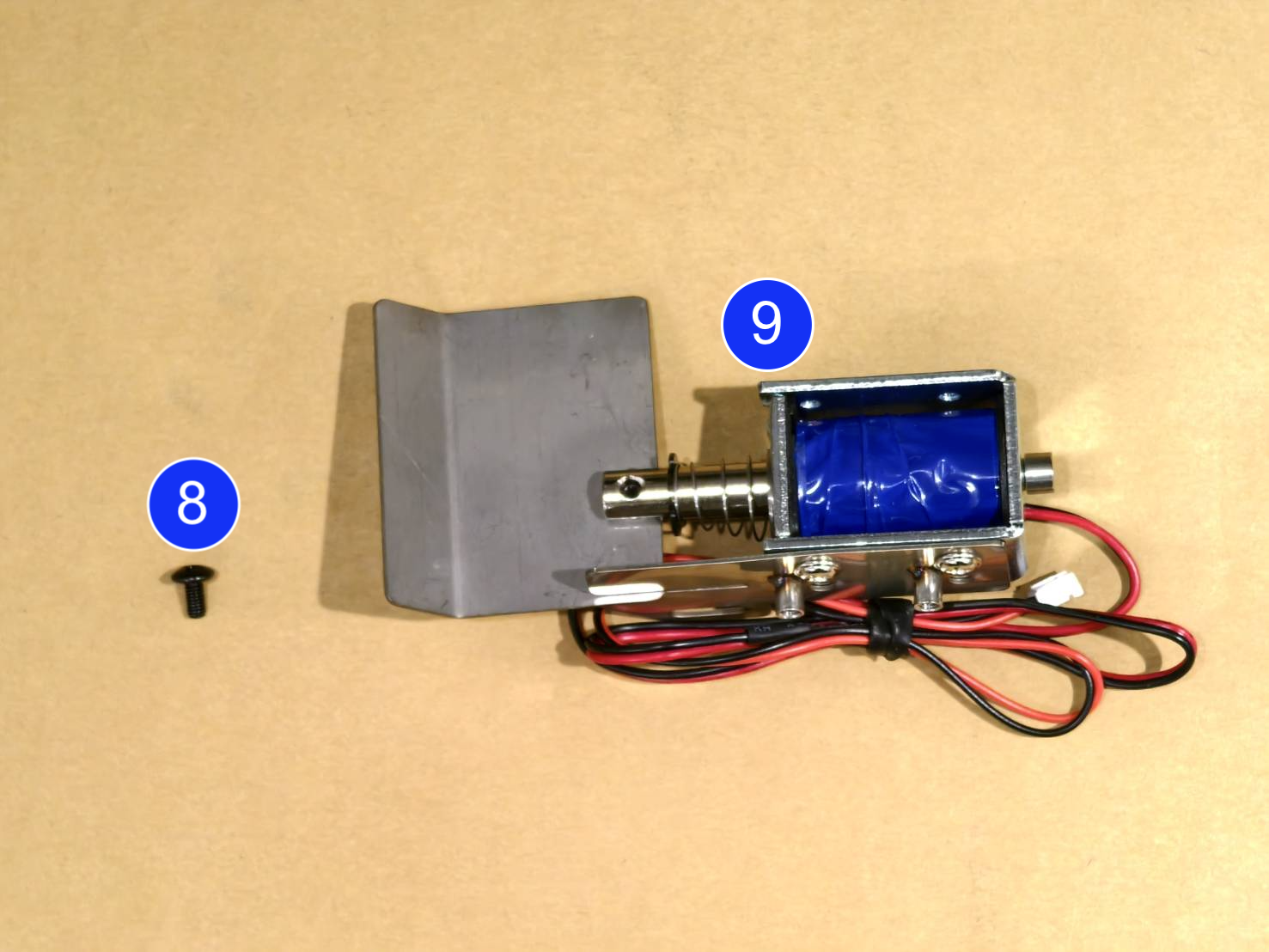

8	Tornillo Phillips (Para países/regiones que requieren control de seguridad para láser de Clase 4)	1 ud.
9	Accesorio de obturador láser (Para países/regiones que requieren control de seguridad para láser de Clase 4)	1 ud.

Herramientas

#	Artículo	Cant.

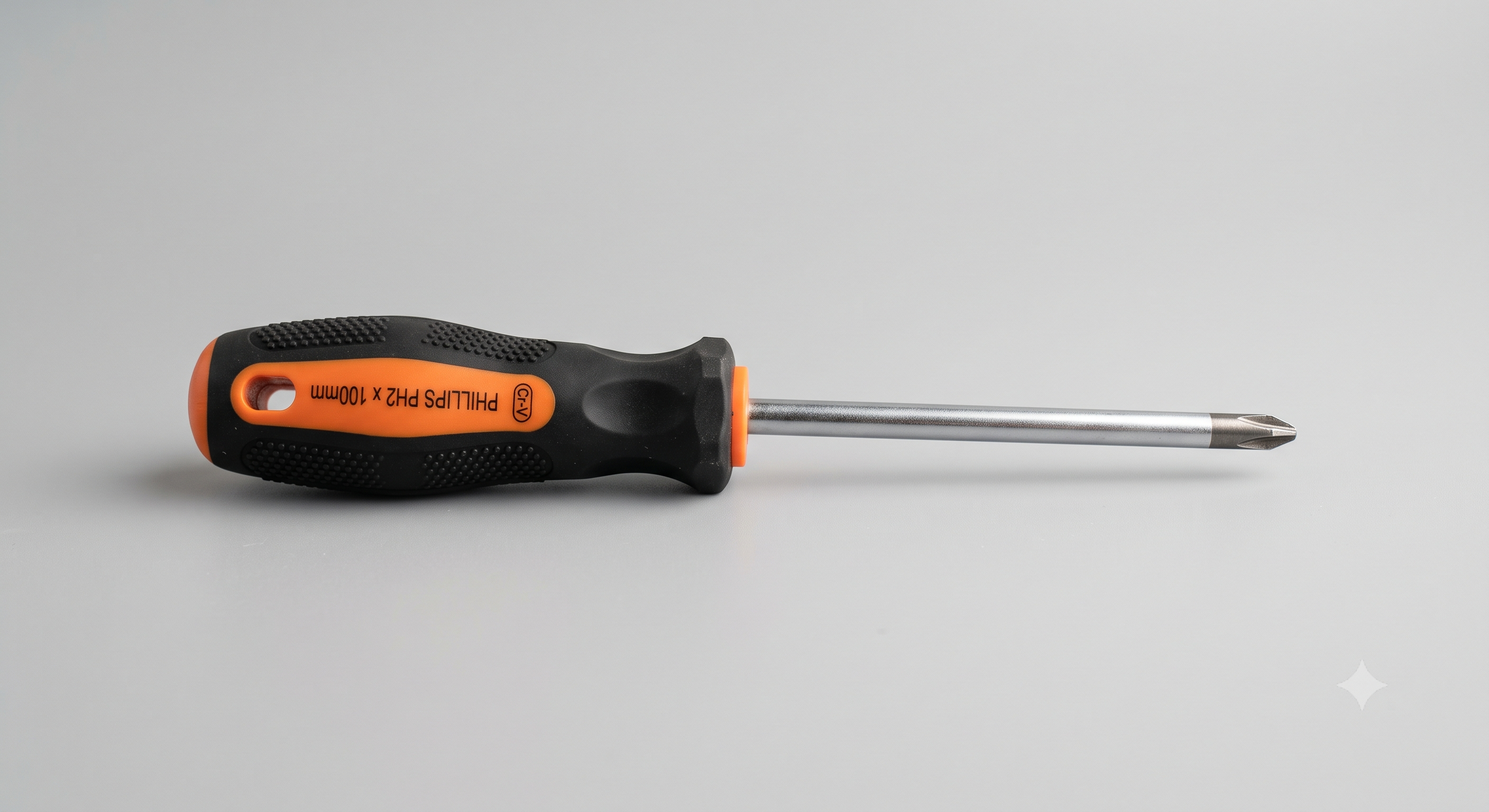

1	Destornillador Phillips (Opcional para el uso del obturador láser)	1 ud.

Paso 1

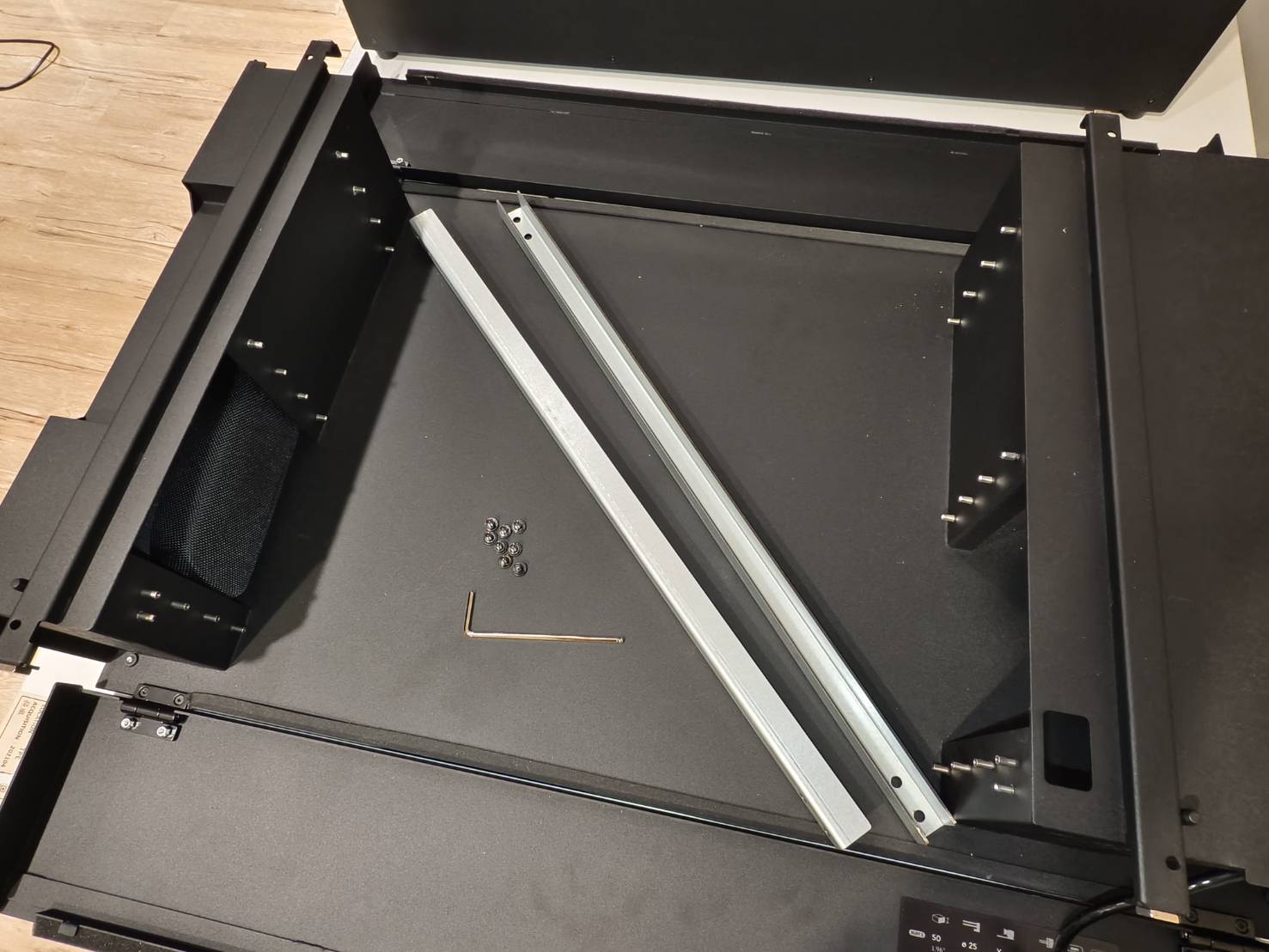

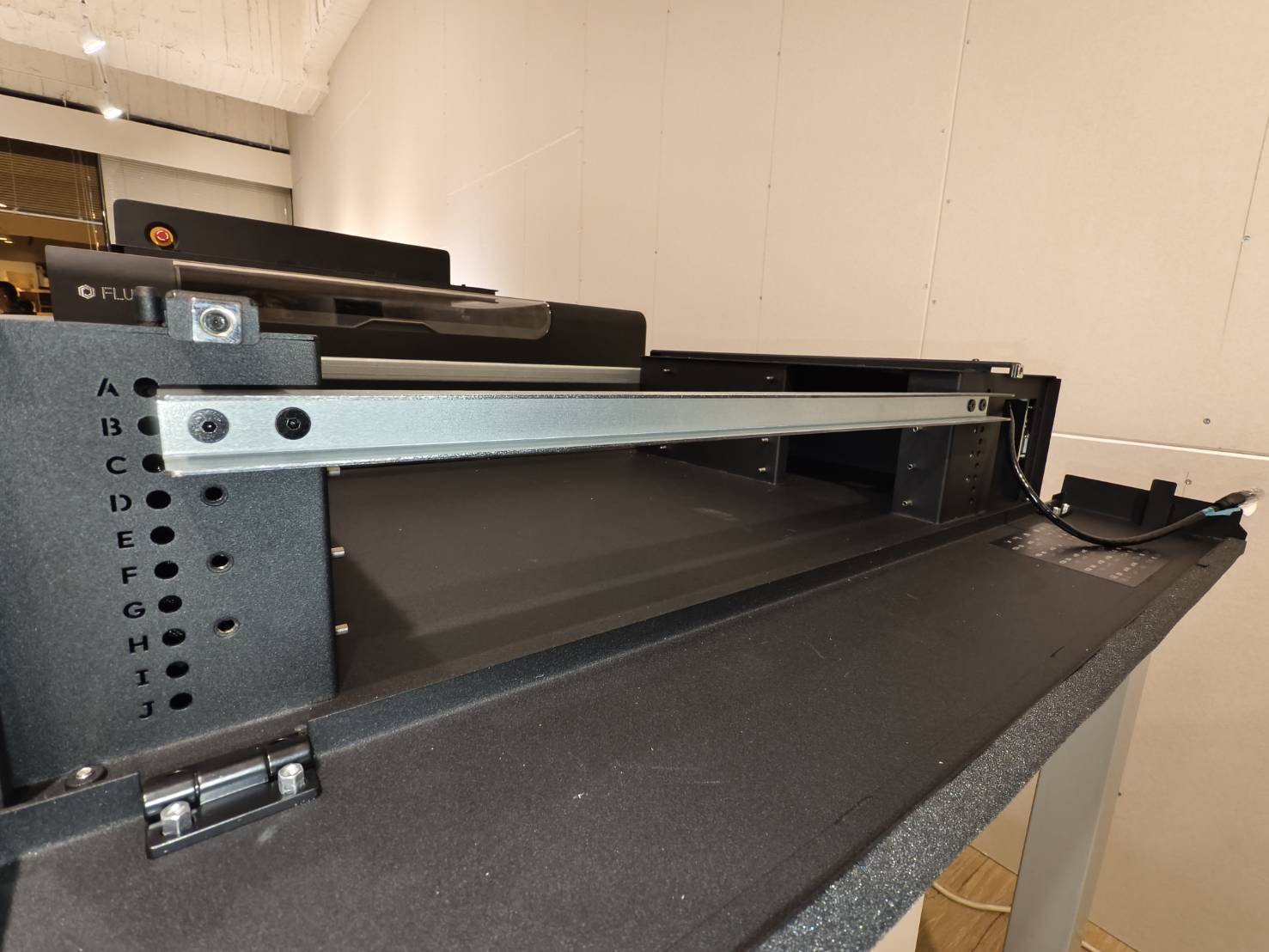

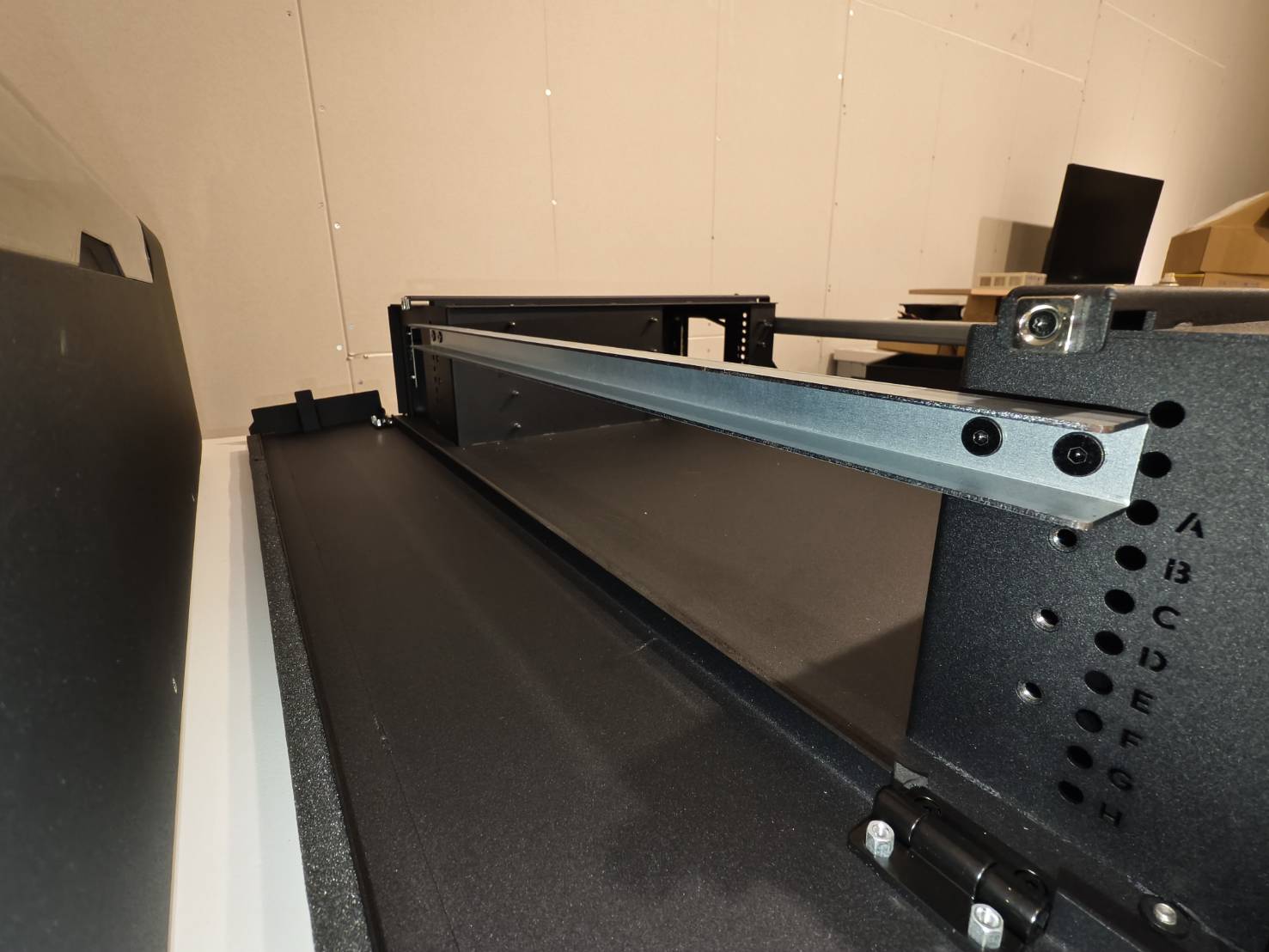

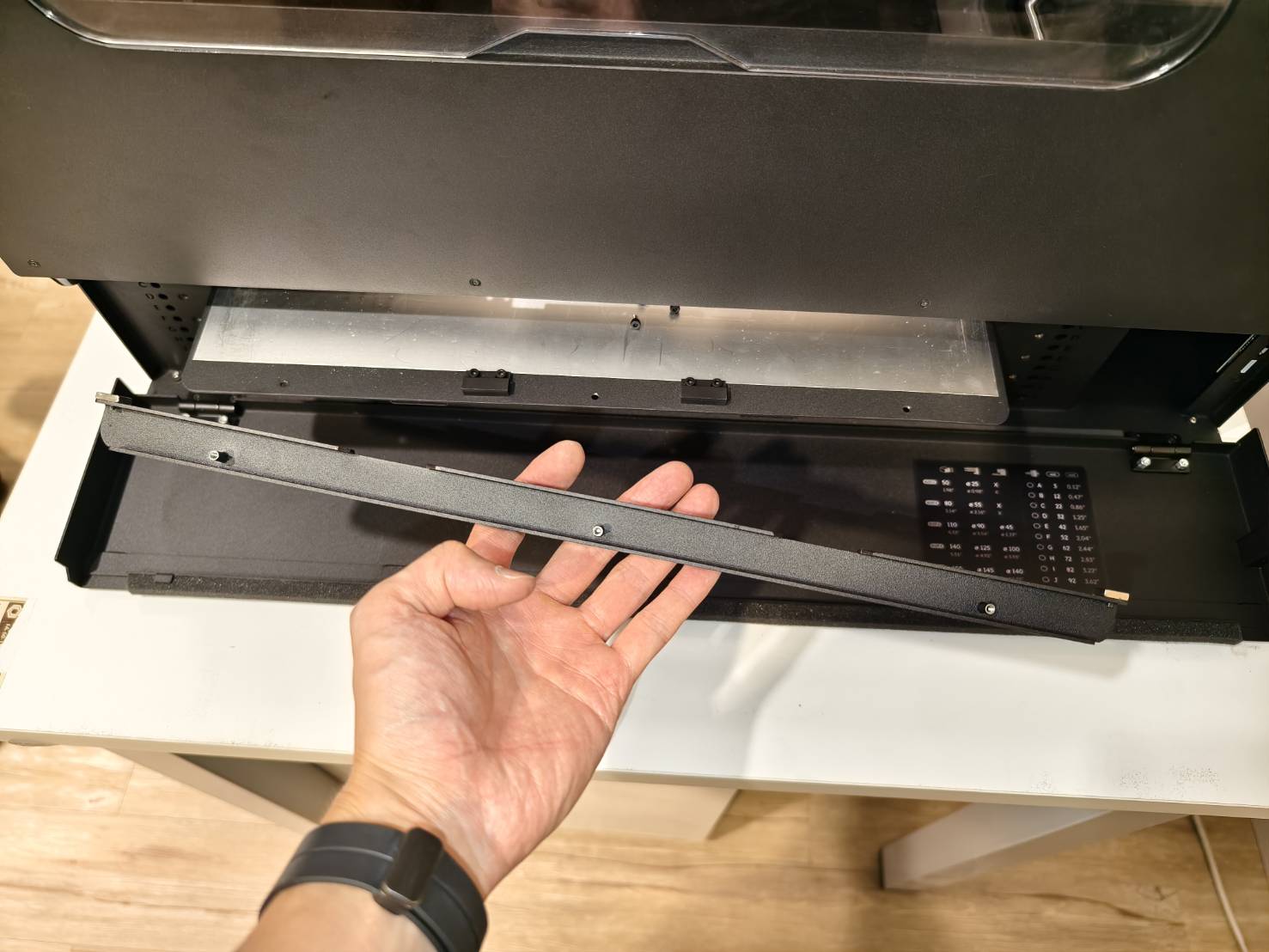

Abra las cubiertas delantera y trasera de la base para retirar los soportes metálicos.

Paso 2

Coloque la máquina sobre la base de extensión. Se recomienda que esta operación la realicen dos personas.

Paso 3

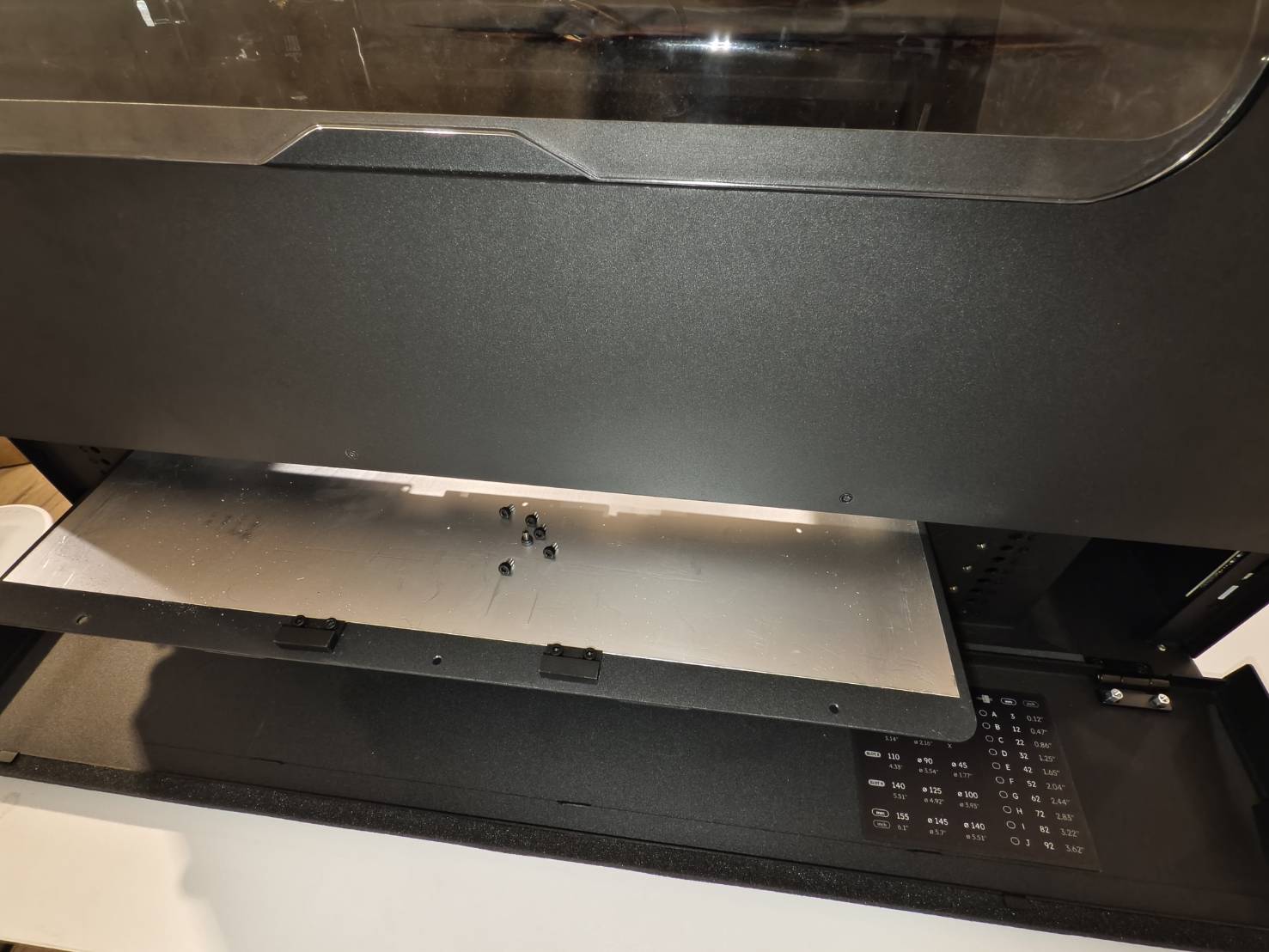

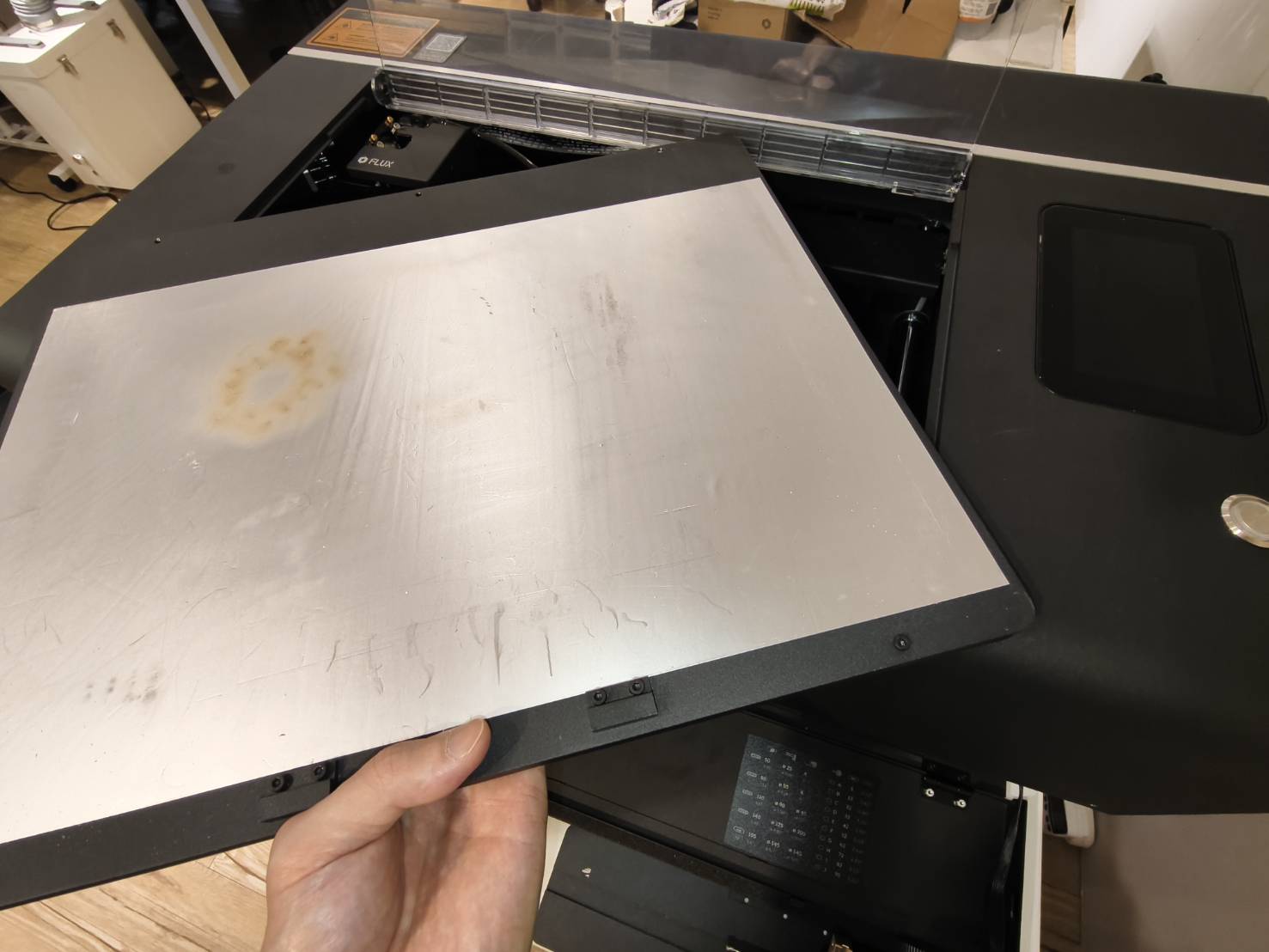

Retire los seis tornillos de la placa inferior de la máquina; a continuación, podrá extraer la placa inferior.
Guarde los tornillos en un lugar seguro para utilizarlos posteriormente.

Paso 4

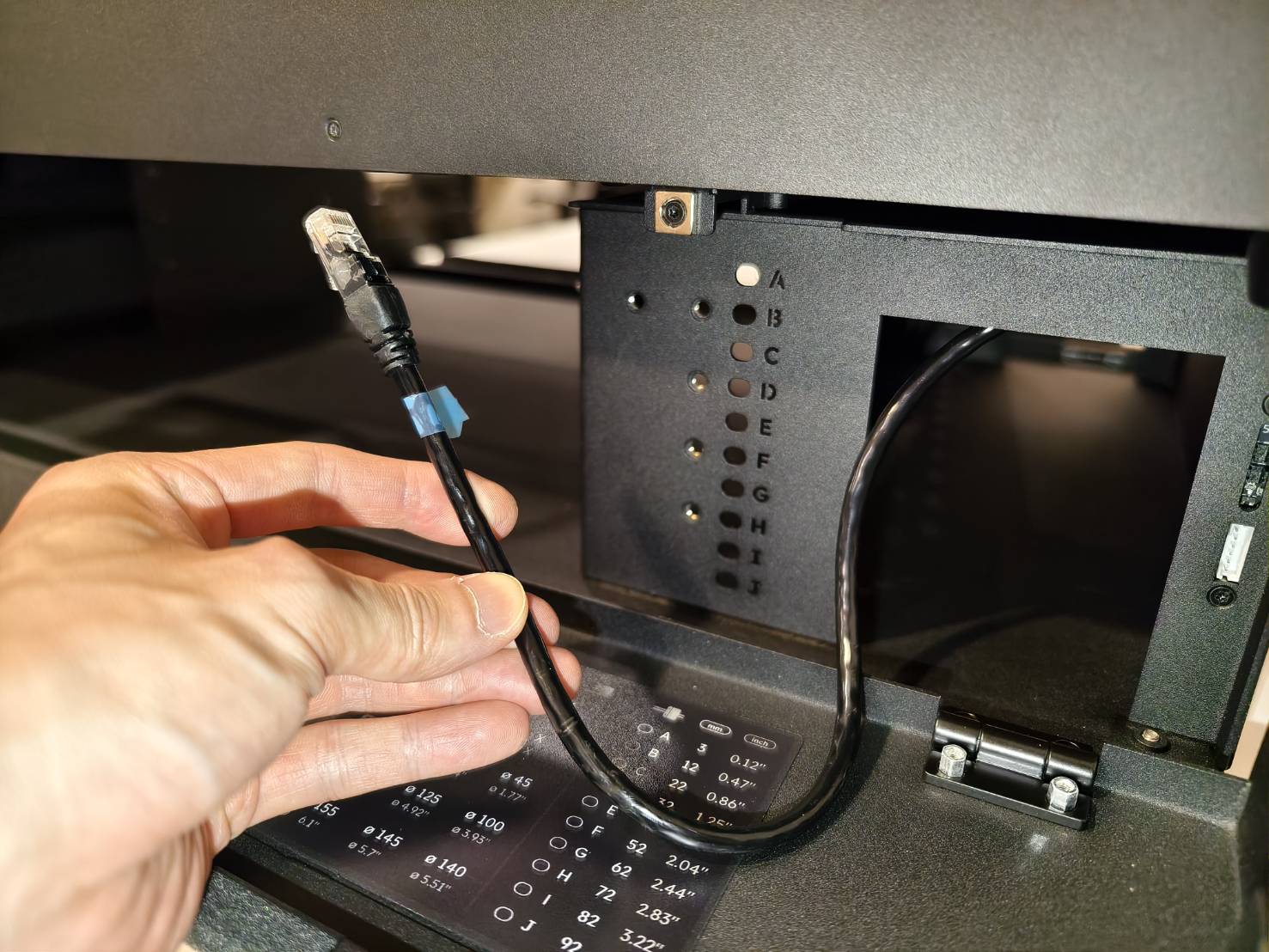

Localice el cable RJ45 en la base de extensión.

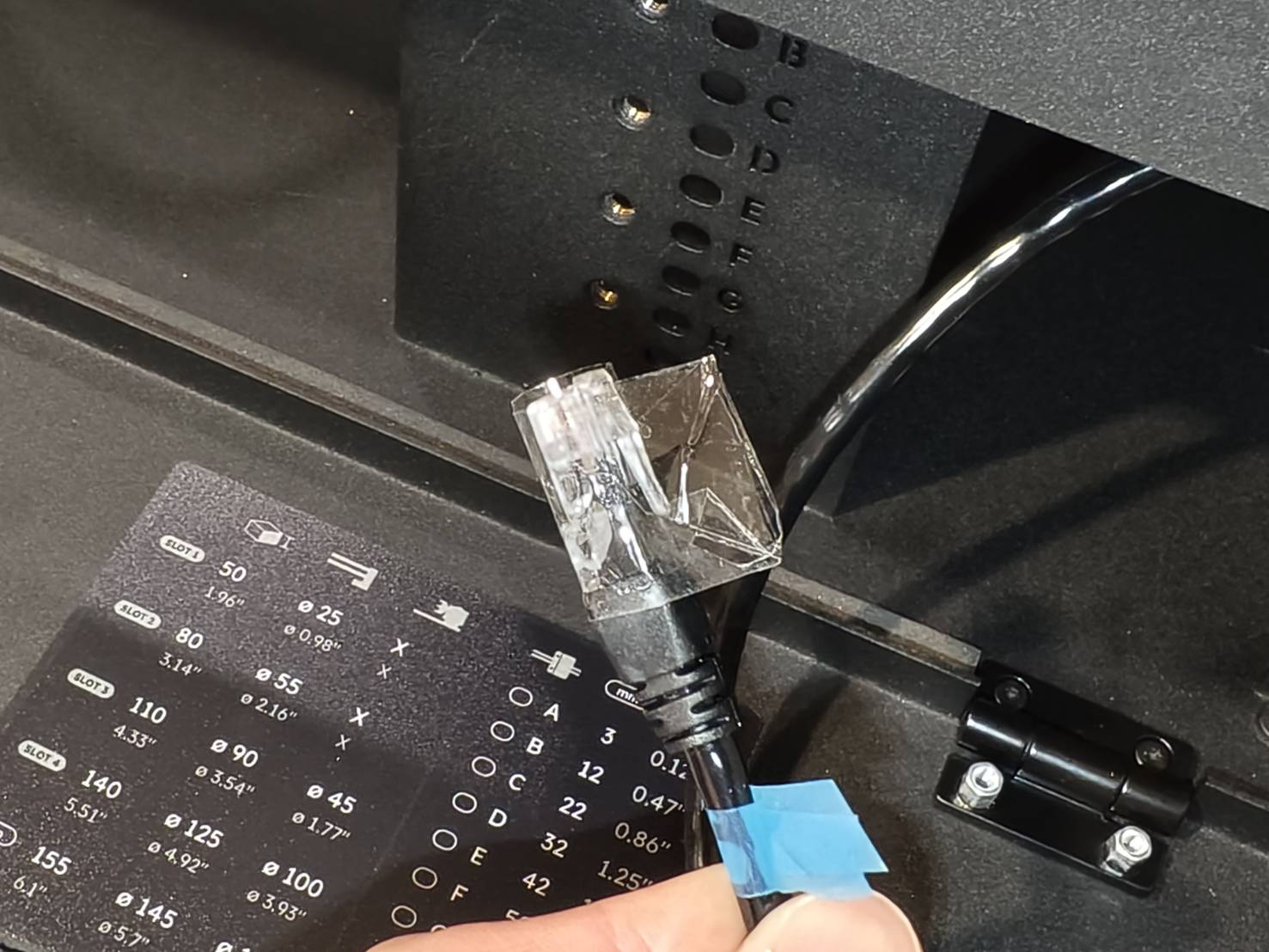

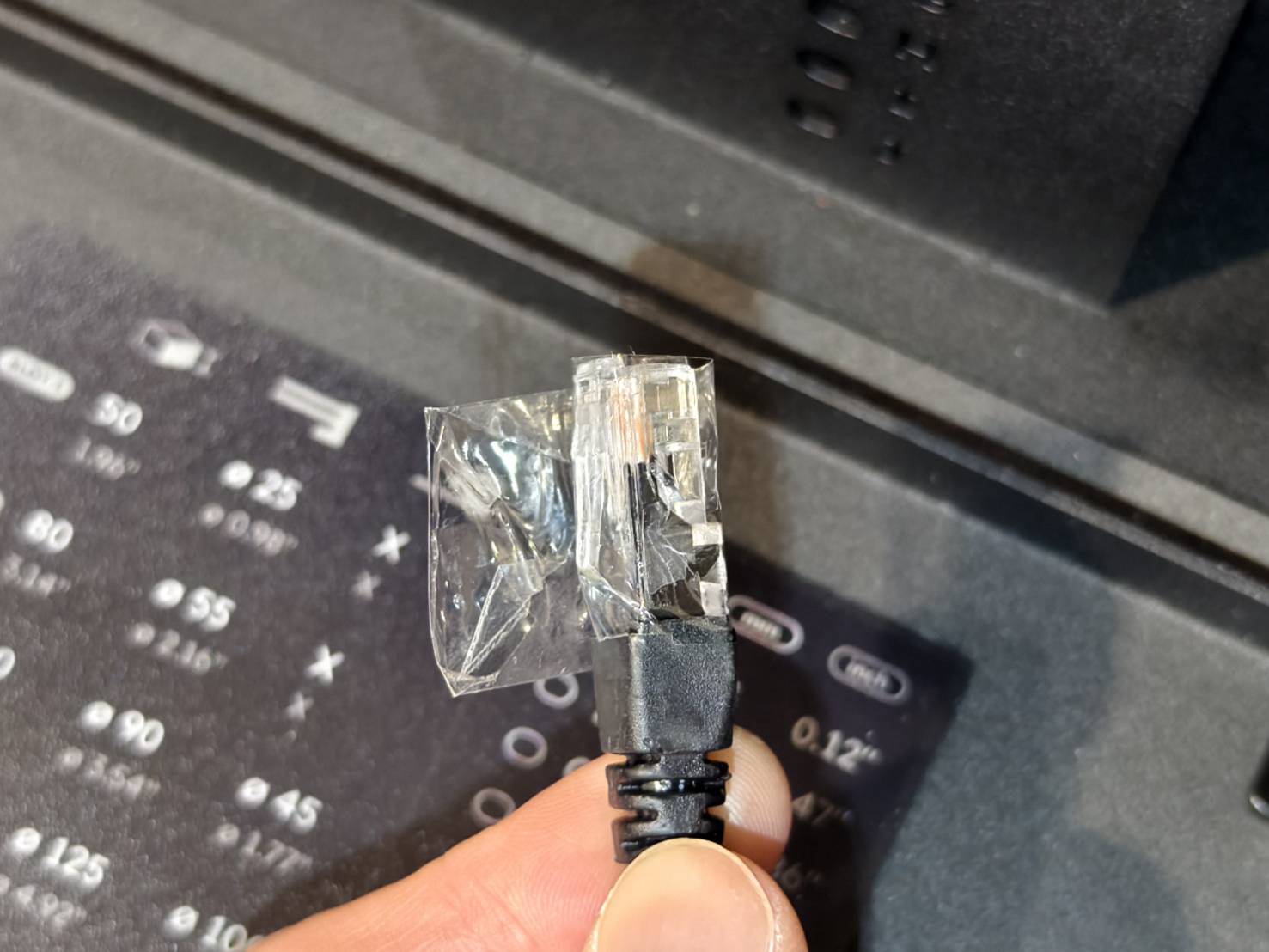

Utilice cinta adhesiva para envolver el conector del cable RJ45. El objetivo es proteger el clip de posibles daños.

Paso 5

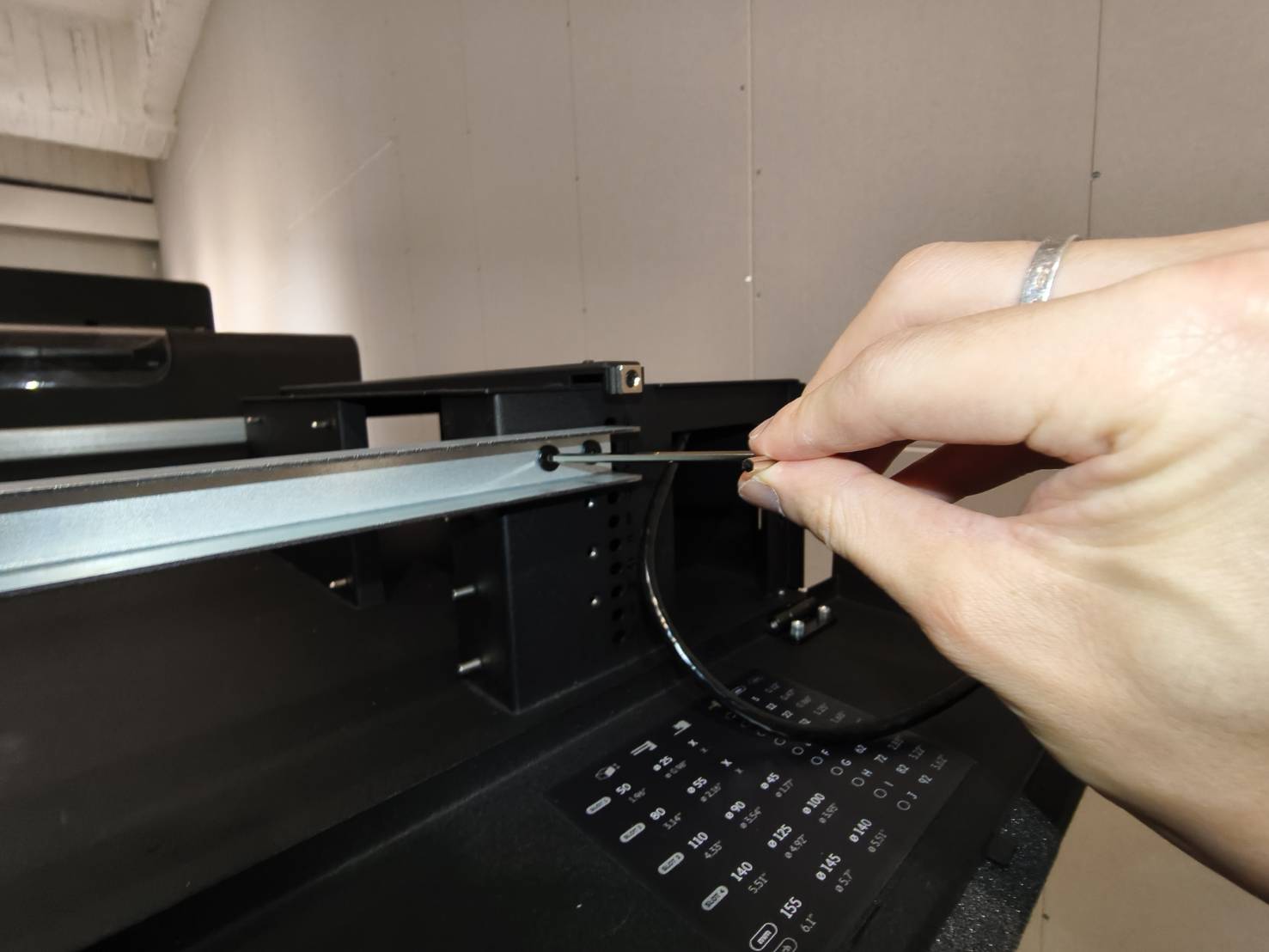

Pase el cable RJ45 por el orificio del interior de la base y de la máquina.
El cable RJ45 debe quedar en el lado del bastidor, es decir, en la parte exterior del eje plateado.

Paso 6

Retire la cinta adhesiva y conecte el cable RJ45 al conector del interior de la máquina.

Paso 7

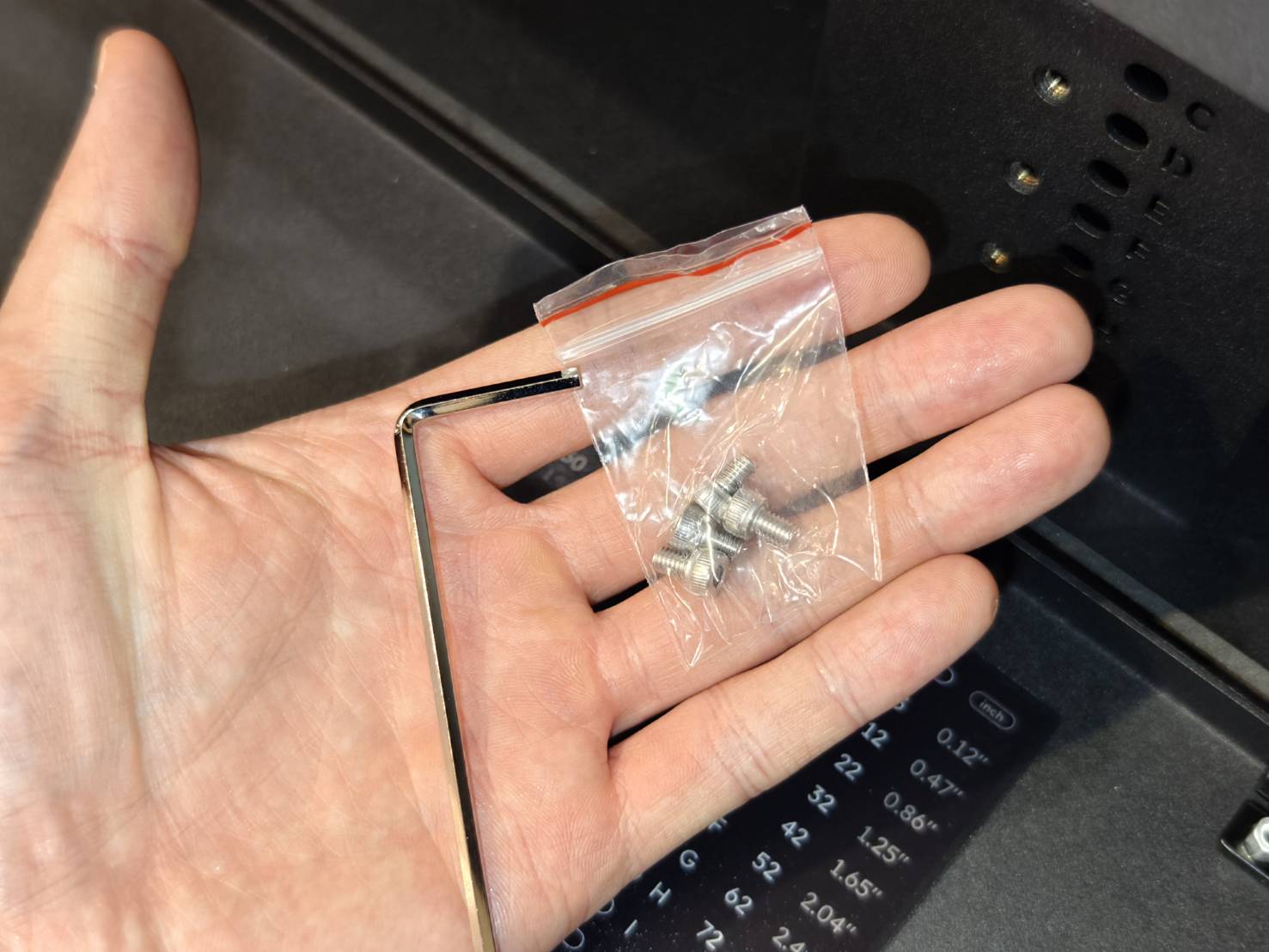

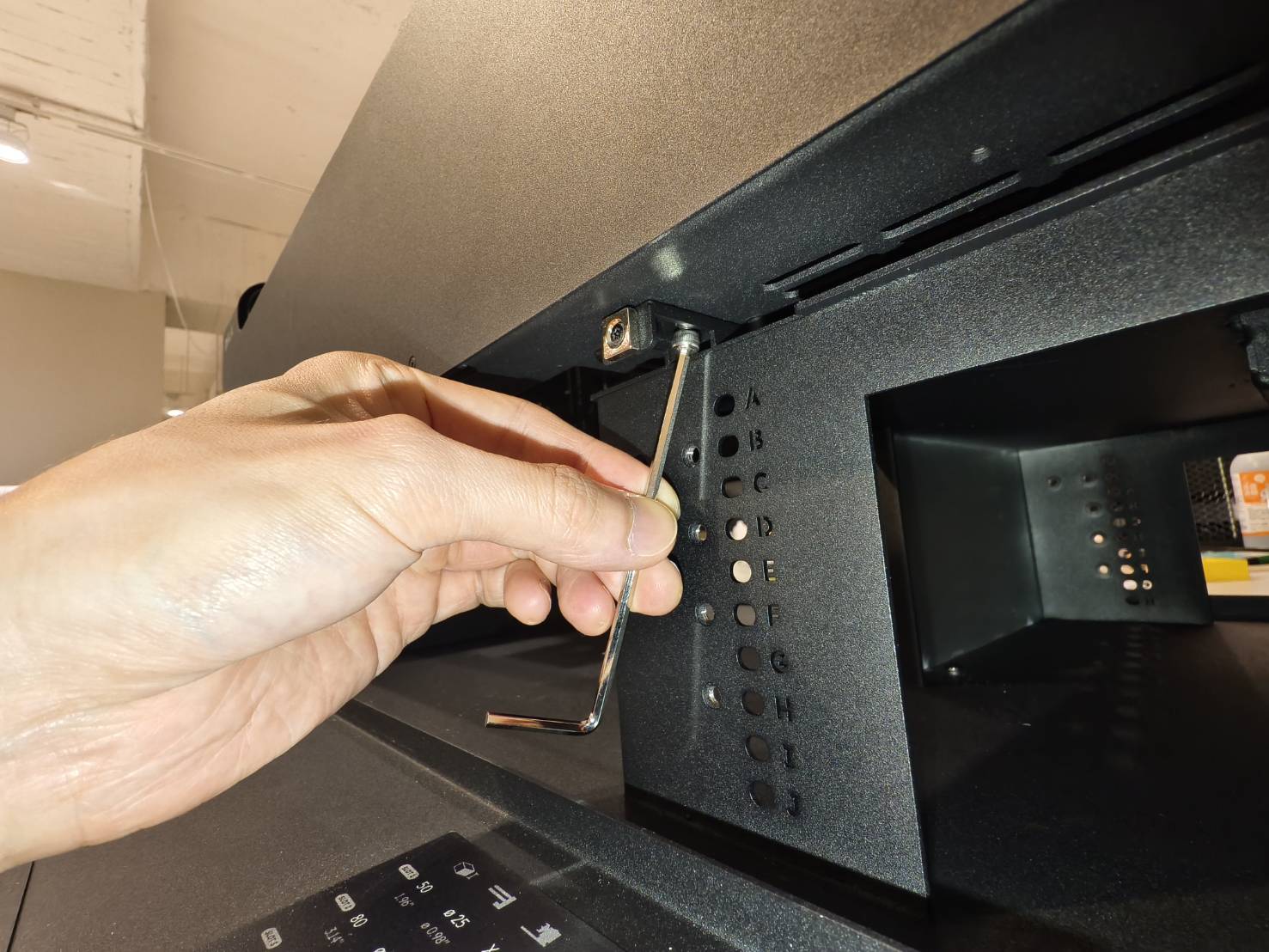

Fije la máquina a la base de extensión utilizando la llave Allen y los tornillos suministrados con el accesorio.

Paso 8

Vuelva a colocar/insertar la placa inferior de la máquina y localice los 3 tornillos que se retiraron de la placa inferior.

Paso 9

Localice el tirador del cajón e instálelo en la placa.

**Nota**

Si en su país o región no existen normativas de seguridad específicas para láseres de Clase 4, puede detenerse aquí.

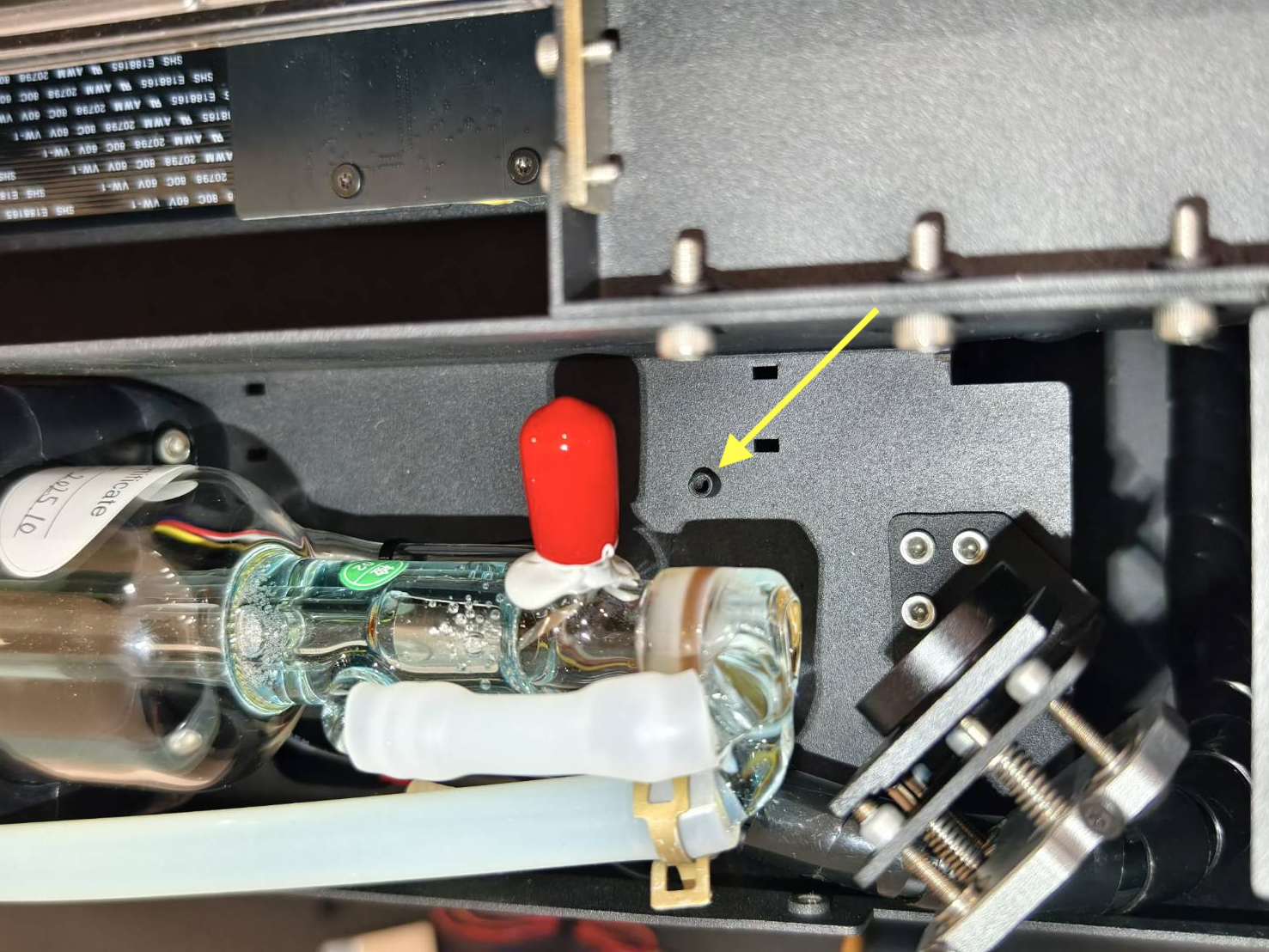

Esto indica que la instalación ha finalizado. (Nota: Los siguientes pasos implican la instalación de un obturador láser automático para cumplir con los requisitos de seguridad de láseres de Clase 4.)

Si tiene este accesorio de obturador láser en su caja, significa que debe instalarlo.

Paso 13

Conecte el cable a la placa pequeña situada en el otro lado de la máquina.

Paso 14

Vuelva a instalar la cubierta posterior.

#END

Accesorio y tornillo	Ubicación del perno
