⚠︎ Asegúrese de que Beam Studio y el firmware de beamo II estén actualizados a la última versión.

Descripción

Este artículo le guiará a través del proceso de calibración del complemento láser infrarrojo IR de 2W.

Cuándo es necesaria la calibración de la cámara
1. Al utilizar el módulo por primera vez.
2. Cuando se haya reubicado la máquina.
3. Cuando exista una discrepancia entre la vista previa de la cámara y la posición real de grabado.

Nota:
Es necesario calibrar la cámara para el uso inicial de la función de vista previa de la cámara.

Paso 1 - Confirmar la versión de Beam Studio y del firmware

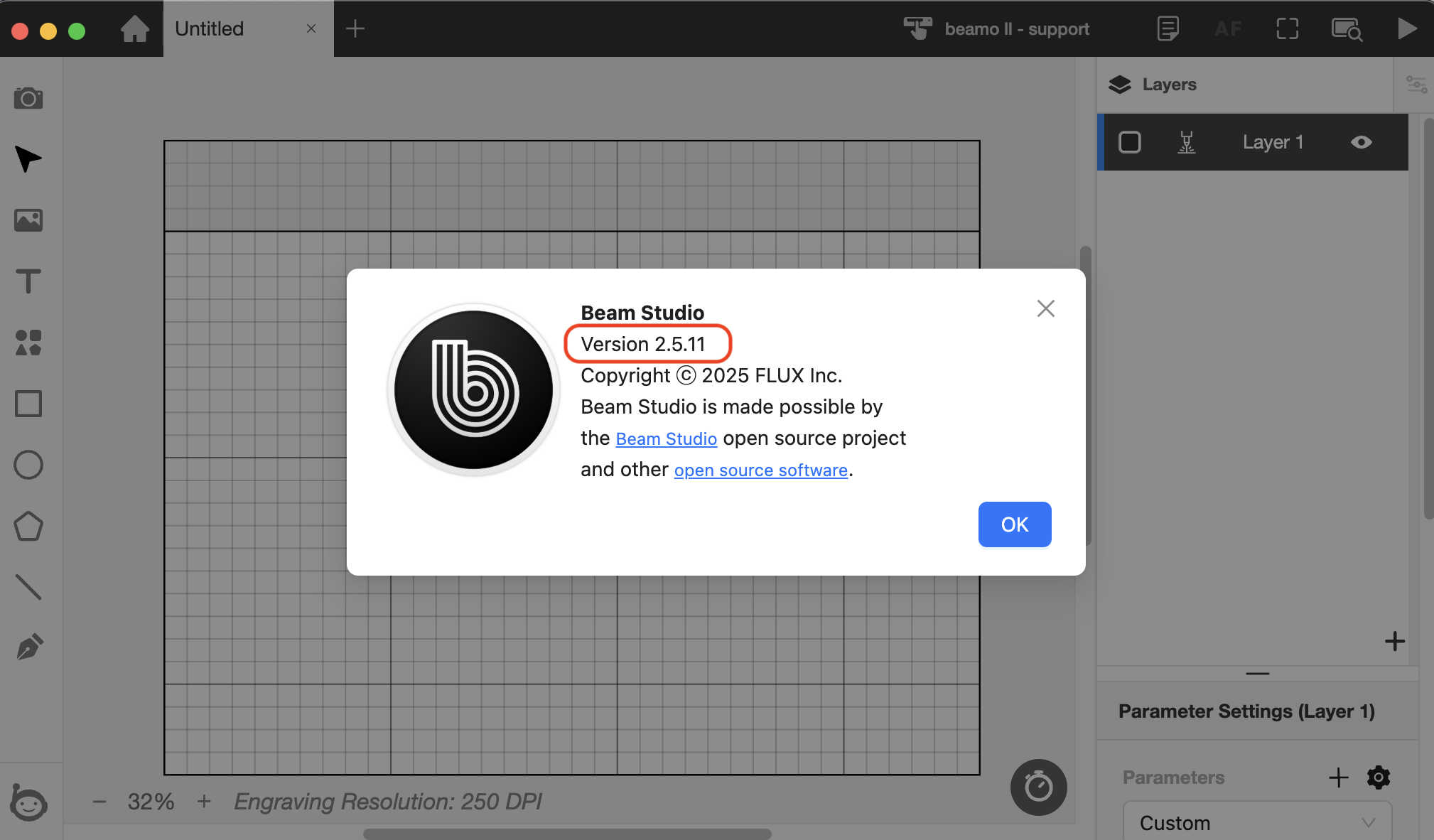

Versión de software requerida: Beam Studio 2.5.11 o superior. (Enlace de descarga)

Versión de firmware requerida: 6.1.6 o superior. (Enlace de descarga)

Paso 2 - Preparación

Materiales a preparar:

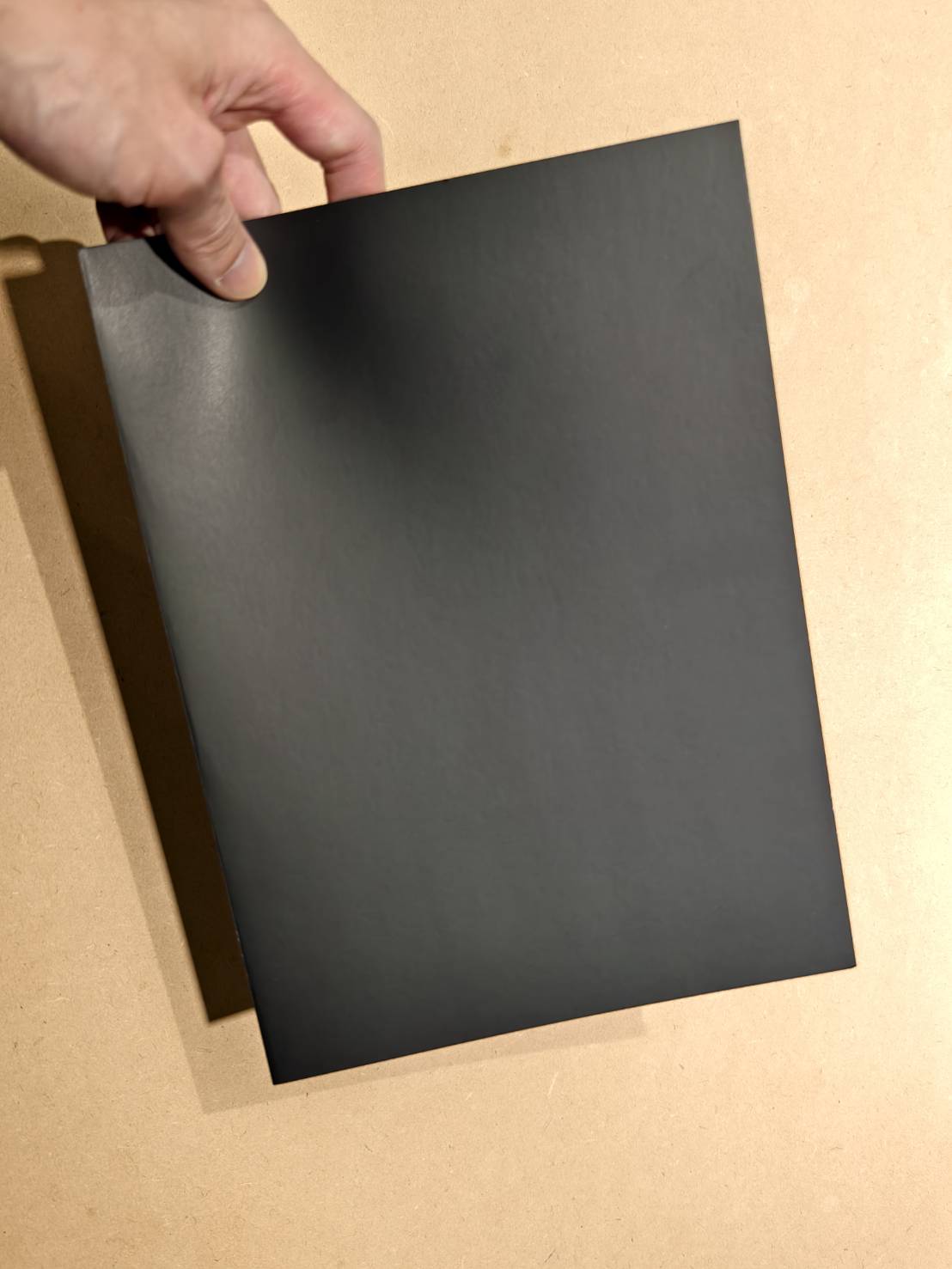

Una cartulina negra A4, papel negro o acrílico negro.

Paso 3 - Colocar el papel negro

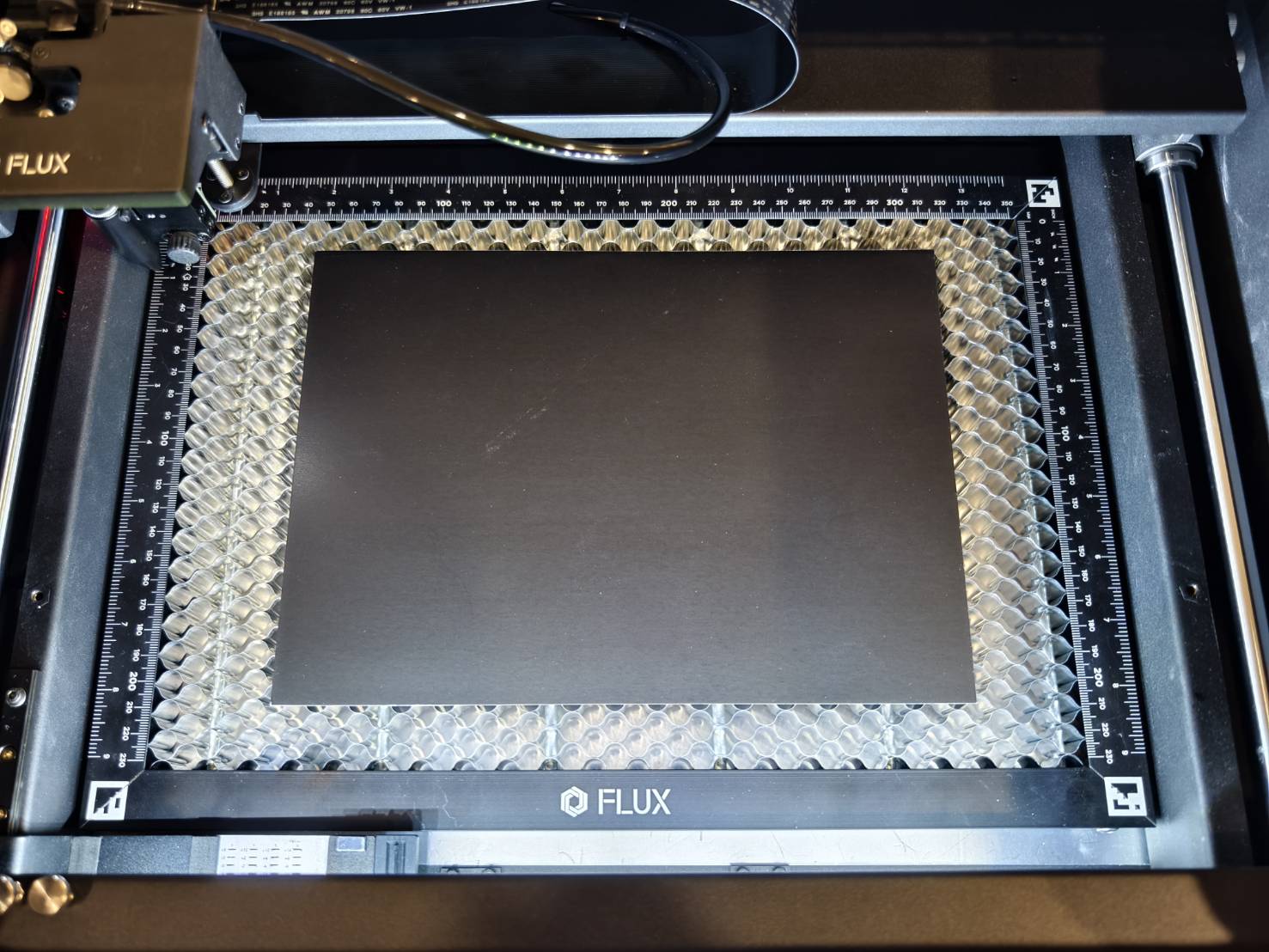

Coloque el papel negro en el centro del área de trabajo.

Paso 4 - Realizar el enfoque automático

Mueva manualmente el cabezal láser sobre el papel negro y, a continuación, baje la sonda de enfoque para activar el enfoque automático.
A continuación, cierre la cubierta.

Paso 5 - Activar el módulo láser infrarrojo de 2W

Inicie Beam Studio, conéctese a su máquina y active el láser infrarrojo IR de 2W en Configuración del documento

Paso 6 - Aumentar el brillo de la cámara

Realice una vista previa de la cámara y ajuste el brillo utilizando la herramienta situada en la parte inferior.

Paso 7 - Iniciar la calibración del módulo infrarrojo

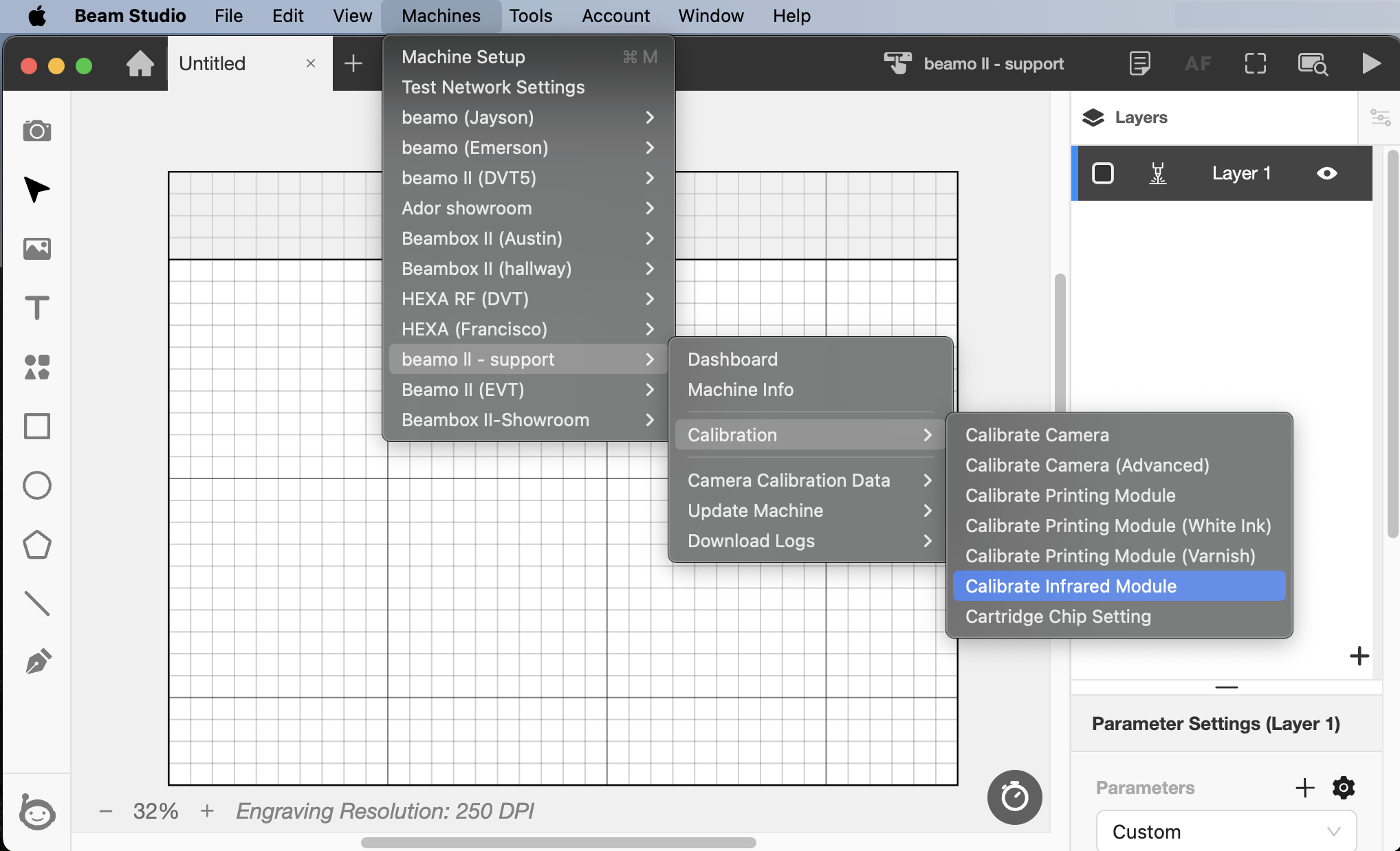

En la barra superior, seleccione "Máquinas" >> "Nombre de la máquina" >> "Calibración" >> "Calibrar módulo infrarrojo".

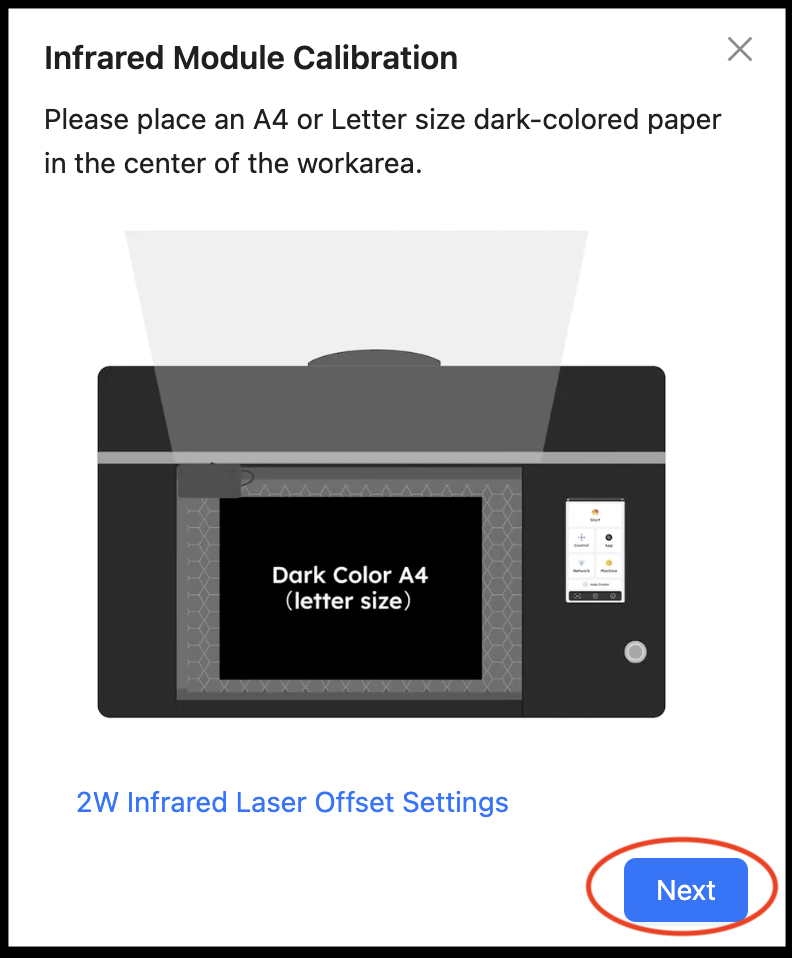

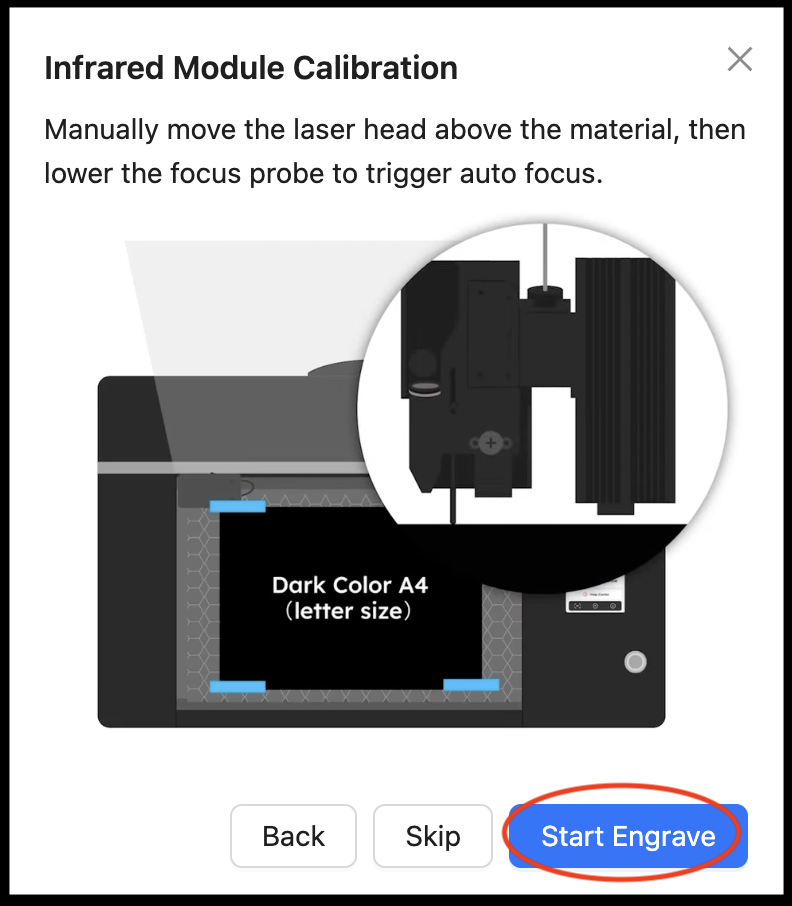

Pulse "Siguiente" e "Iniciar grabado" y la máquina iniciará el proceso automáticamente.

Se grabará un signo "+" en el papel negro. A continuación, se tomará una fotografía que se mostrará en el software.

Paso 8 - Alinear el signo "+"

Alinee el signo "+" rojo con el signo "+" grabado. Arrastre la fotografía directamente o ajuste los valores X e Y para mover el signo rojo.
