4-16 Calibración avanzada de la cámara

⚠︎ Antes de comenzar, asegúrese de que Beam Studio y el firmware de beamo II estén actualizados a las últimas versiones.

Descripción

Este artículo le guía a través del procedimiento de Calibración Avanzada de la Cámara.


Cuándo es necesario calibrar el módulo de la cámara

• Después de que el sistema haya sido reinstalado.
• Si el módulo de la cámara ha sido reemplazado o reposicionado.
• Si la vista previa capturada de la cámara aparece distorsionada o anormal.

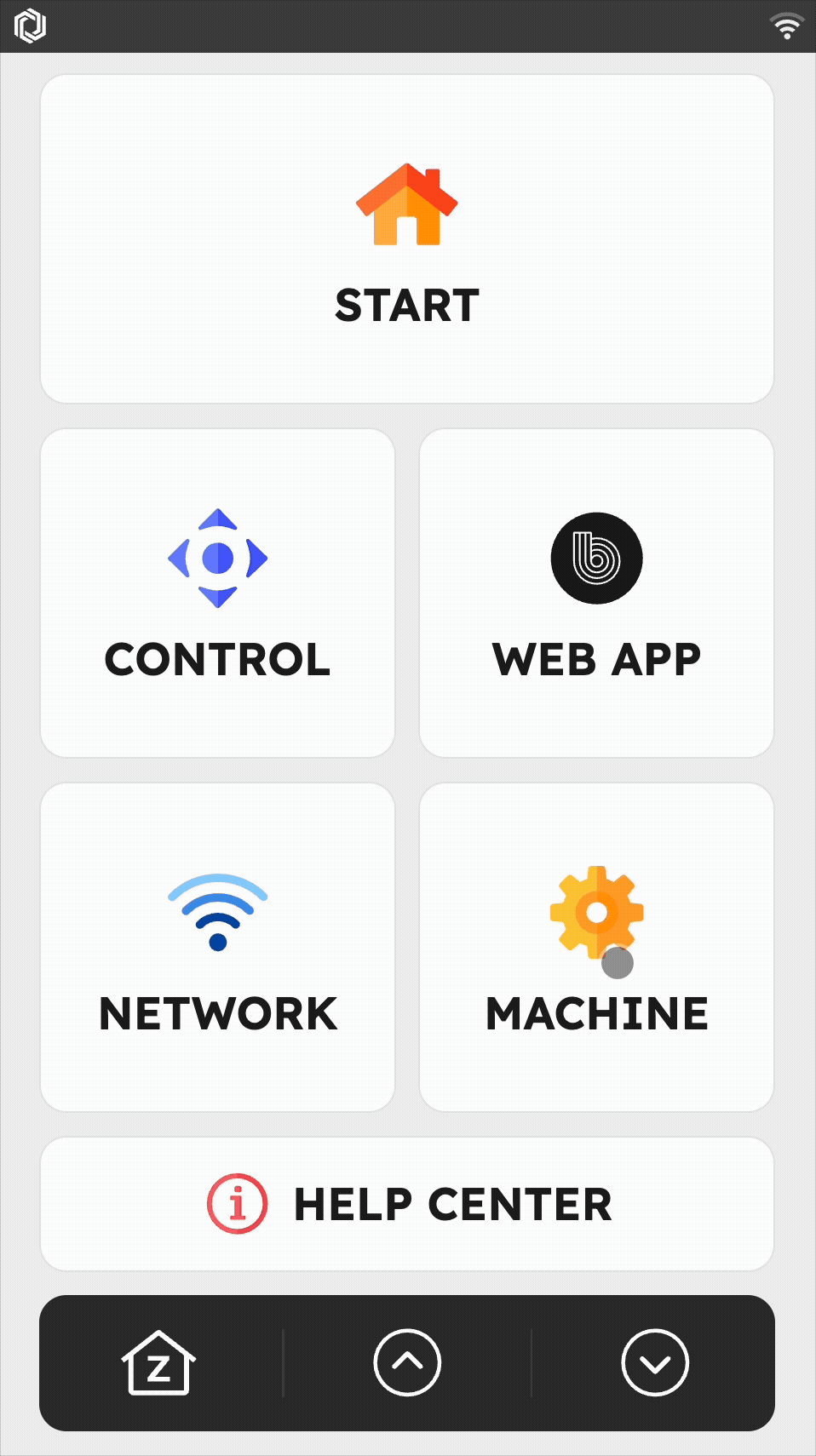

Paso 1 – Verificar las versiones de software y firmware

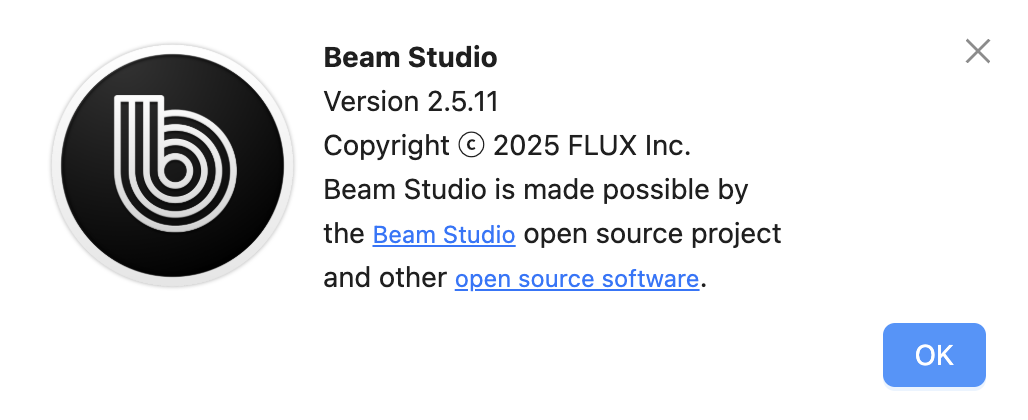

Versión de Beam Studio requerida: 2.5.11 o posterior

Versión de firmware requerida: 6.1.6 o posterior

Paso 2 – Iniciar la Calibración Avanzada de la Cámara

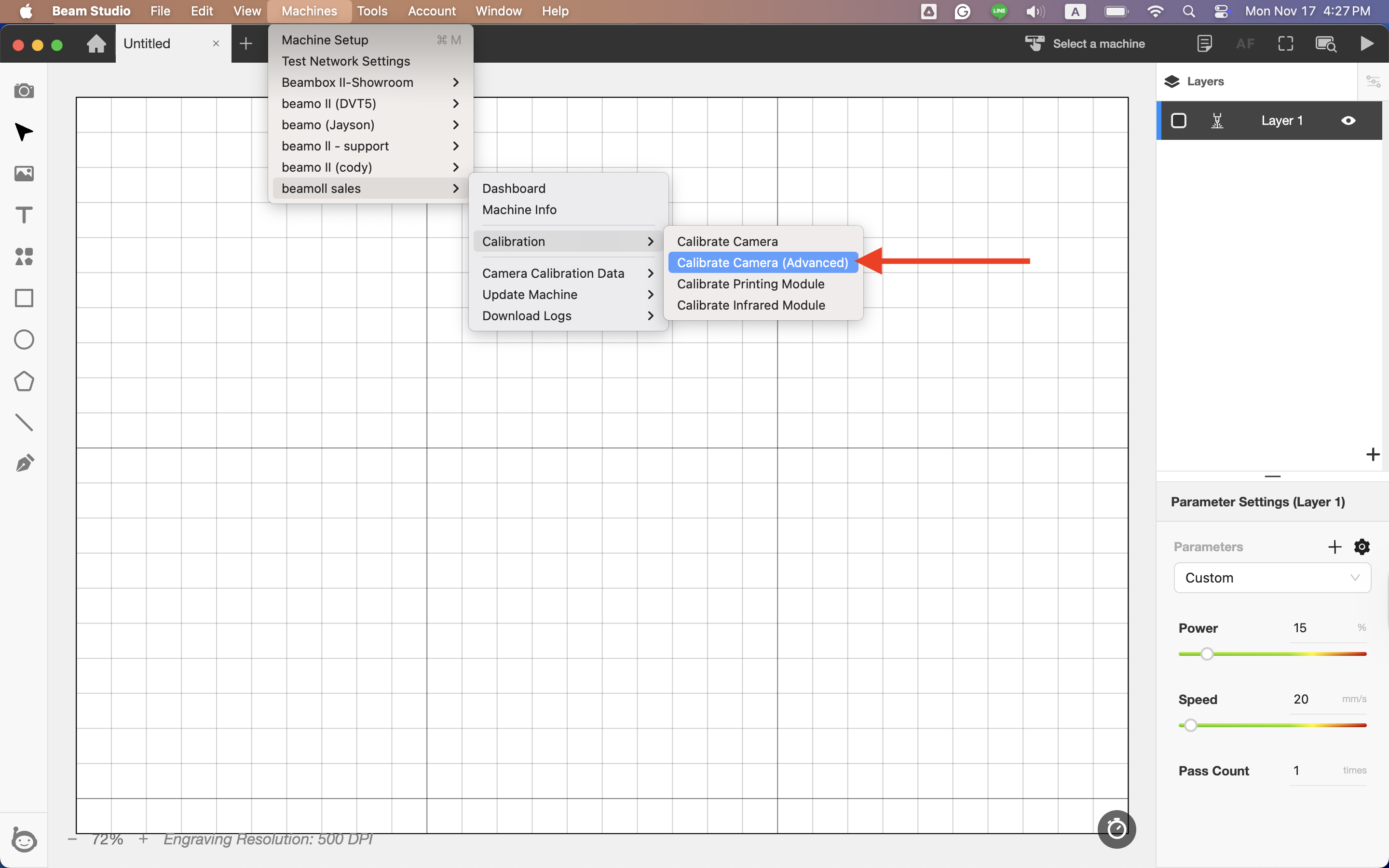

En la barra de herramientas superior, navegue a:
Máquina → [Nombre de su máquina] → Calibración → Calibración de cámara (Avanzada)

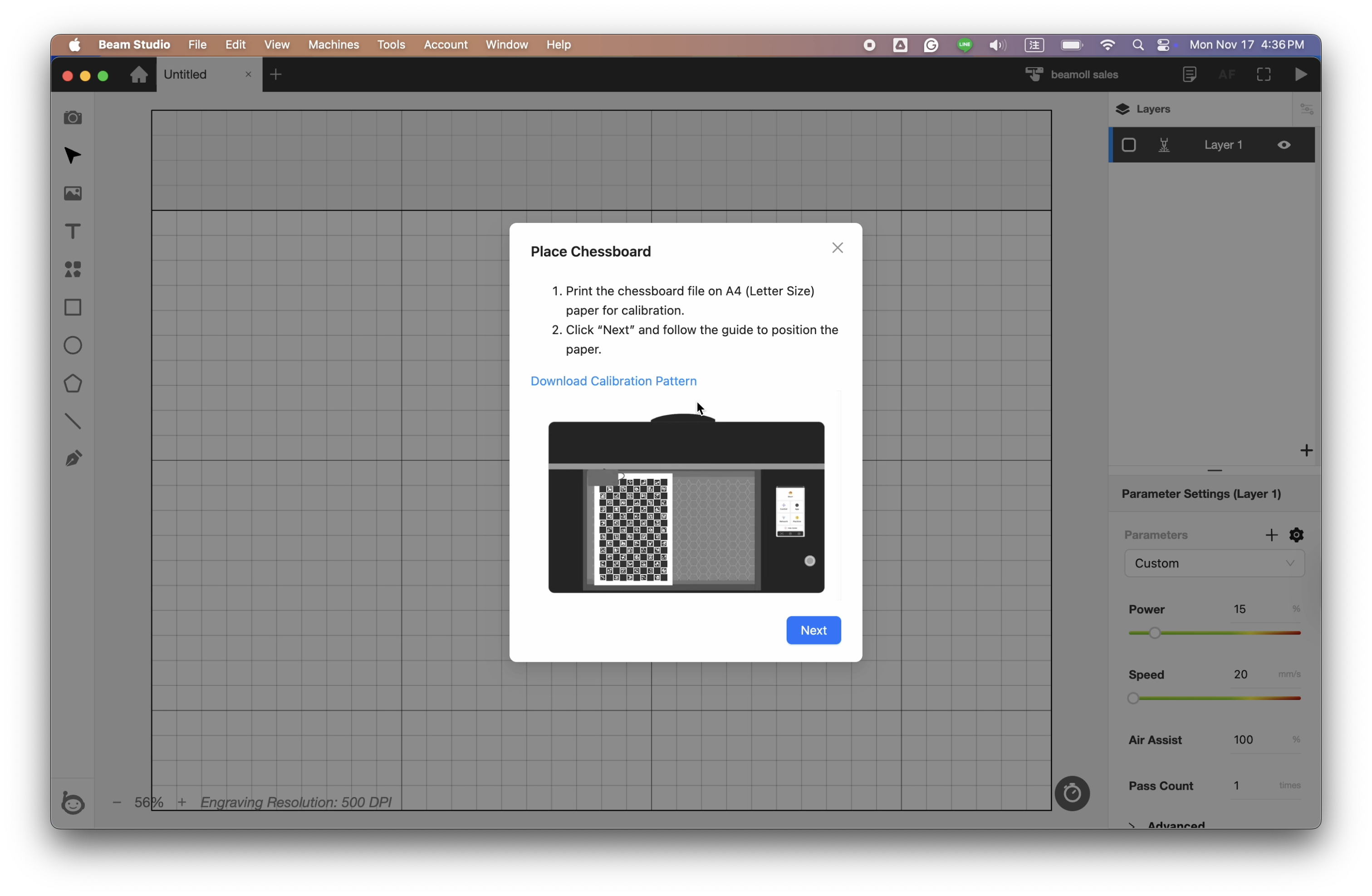

Paso 3 – Preparar la hoja de patrón de cuadrícula

Materiales necesarios:
Una hoja de papel blanco A4

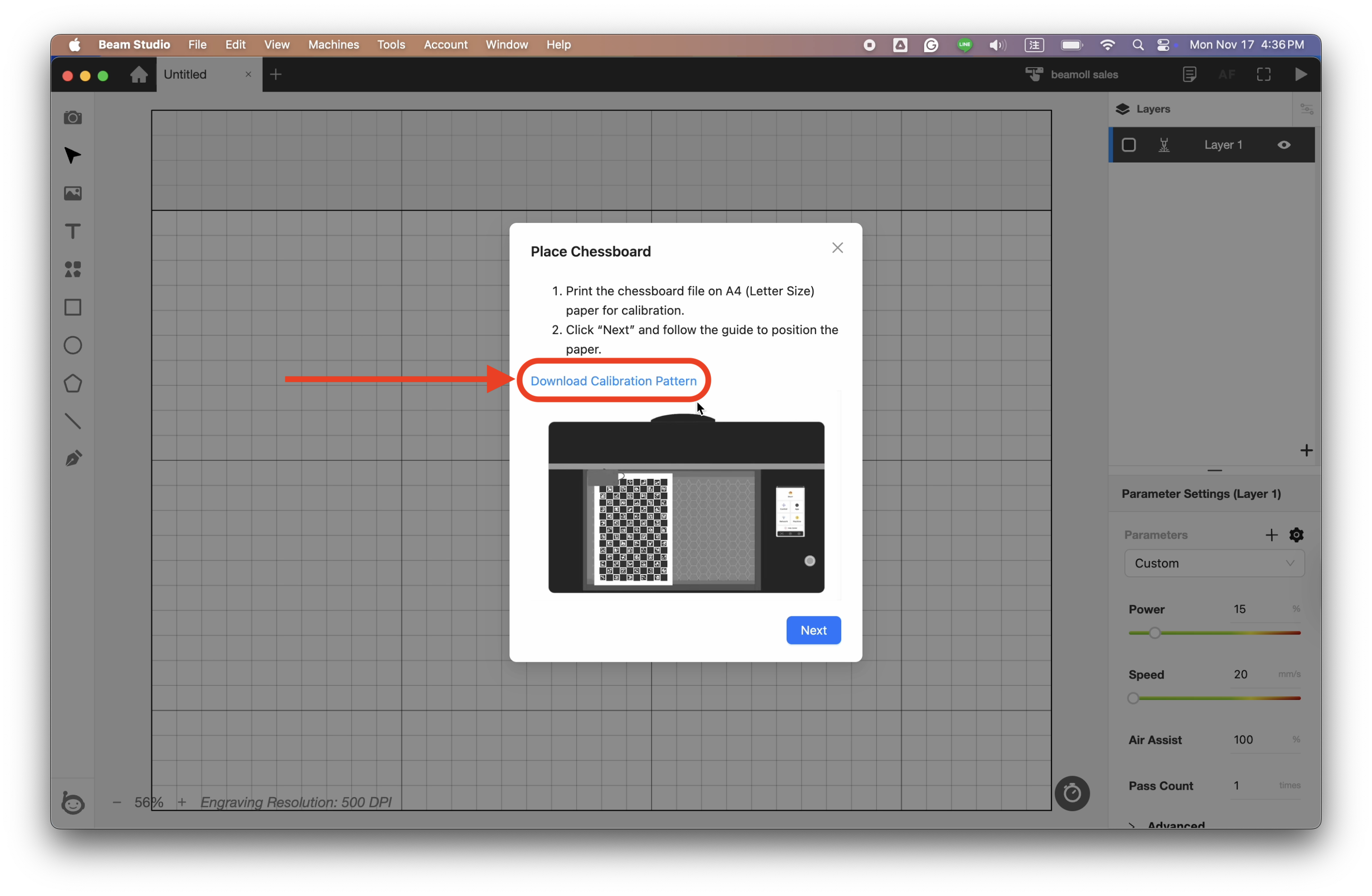

Imprimir el patrón de calibración:
Descargue el patrón de calibración e imprímalo en papel A4.

Paso 4 – Posicionar el tablero de ajedrez

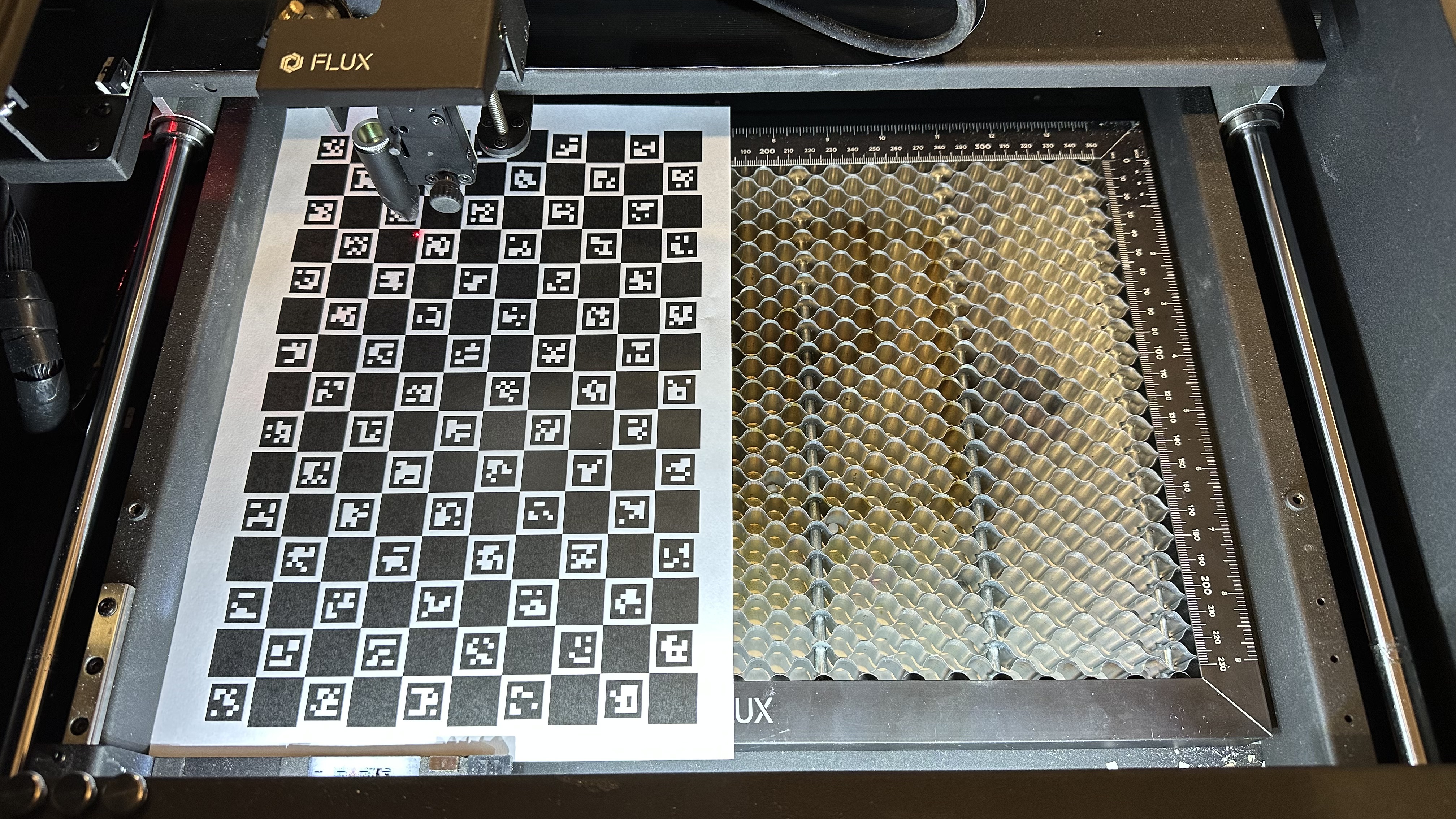

4-1 Coloque el tablero de ajedrez impreso en posición vertical en el lado izquierdo del área de trabajo.

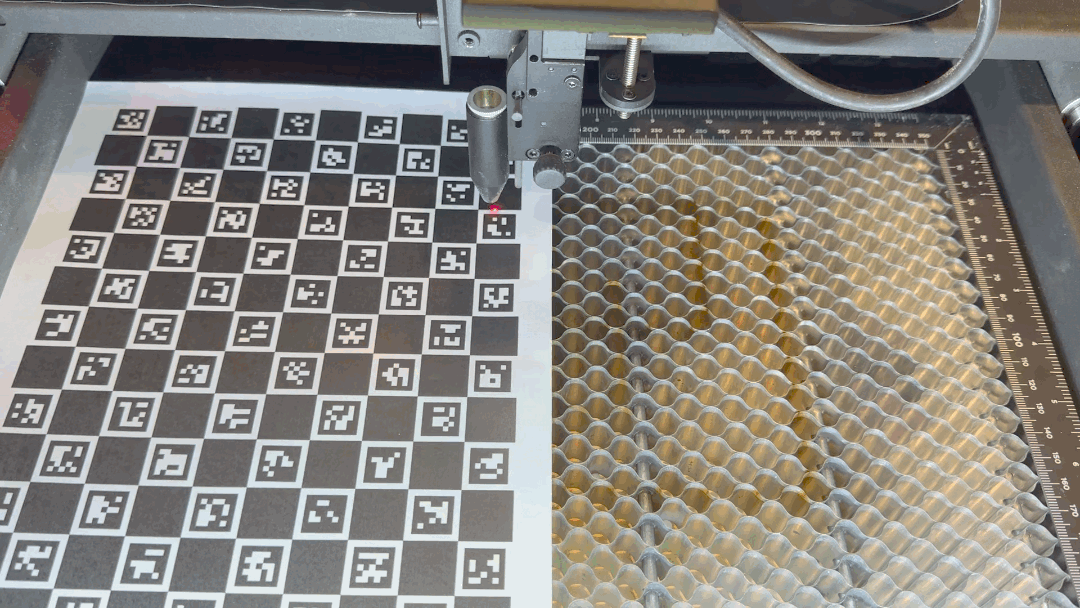

4-2 Mueva el cabezal láser sobre el patrón de calibración, baje la sonda para realizar el enfoque y haga clic en "Siguiente".

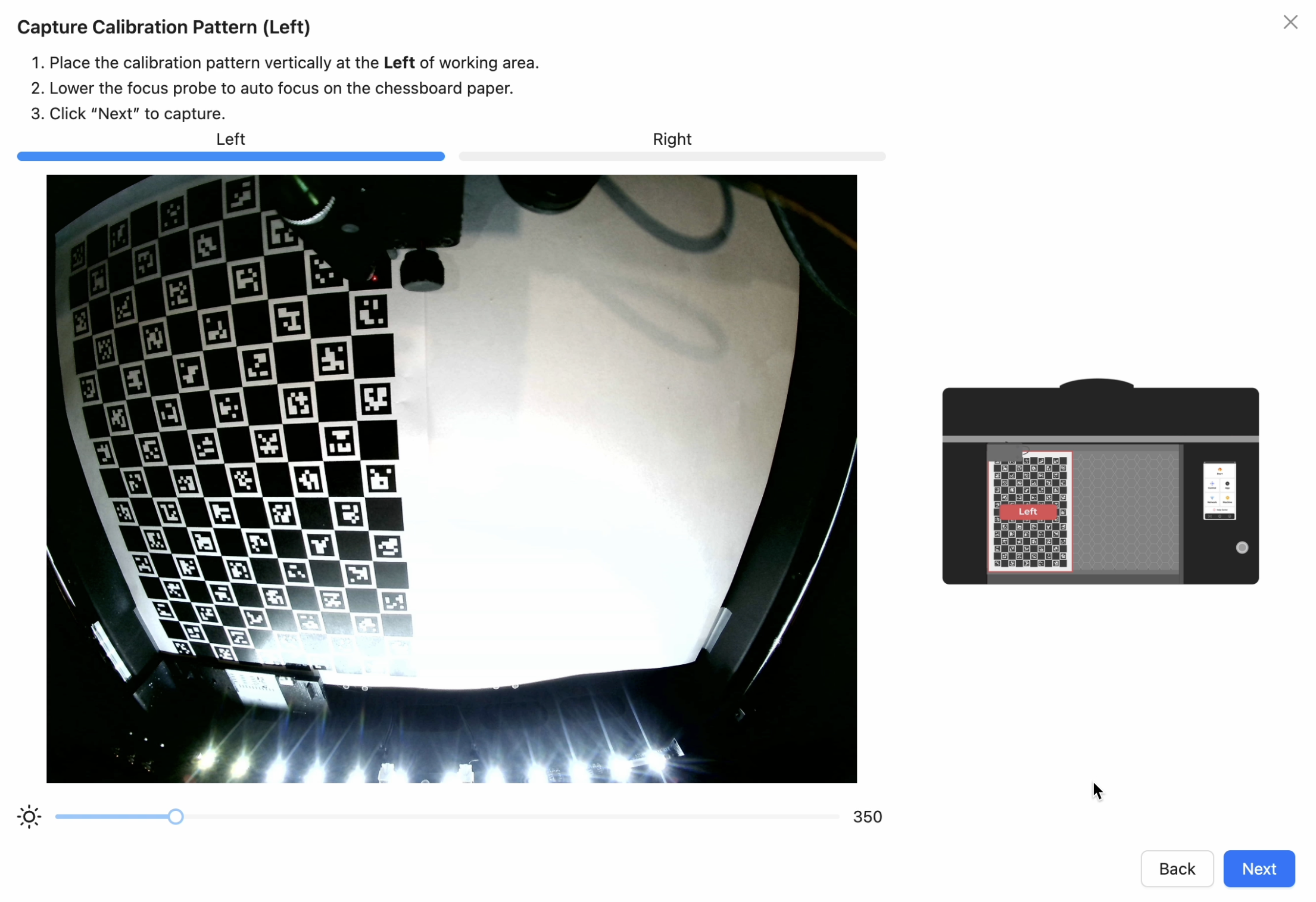

Paso 5 – Capturar el patrón de calibración (Izquierda)

Asegúrese de que el patrón sea completamente visible en la vista previa y, a continuación, haga clic en "Siguiente".

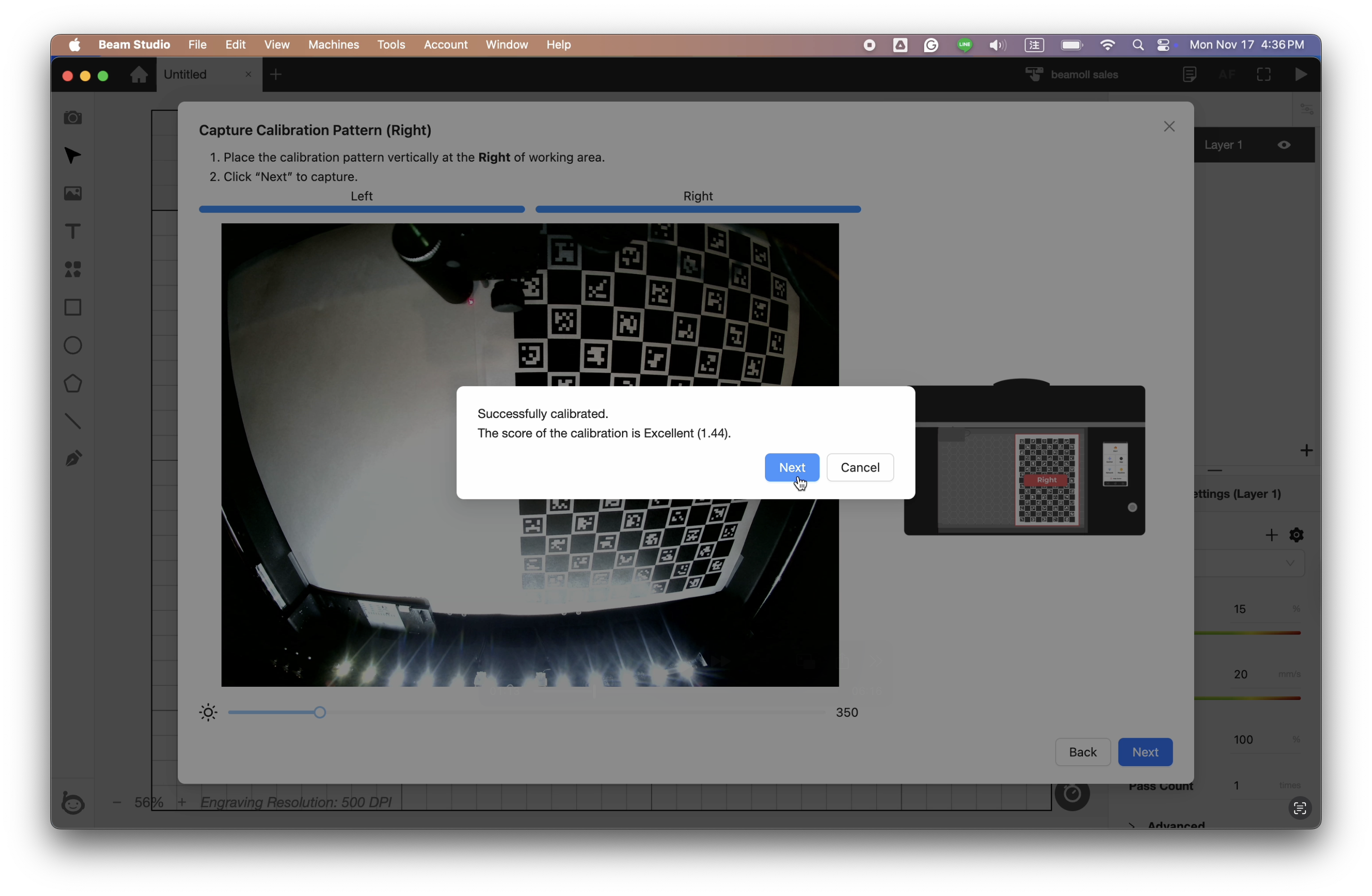

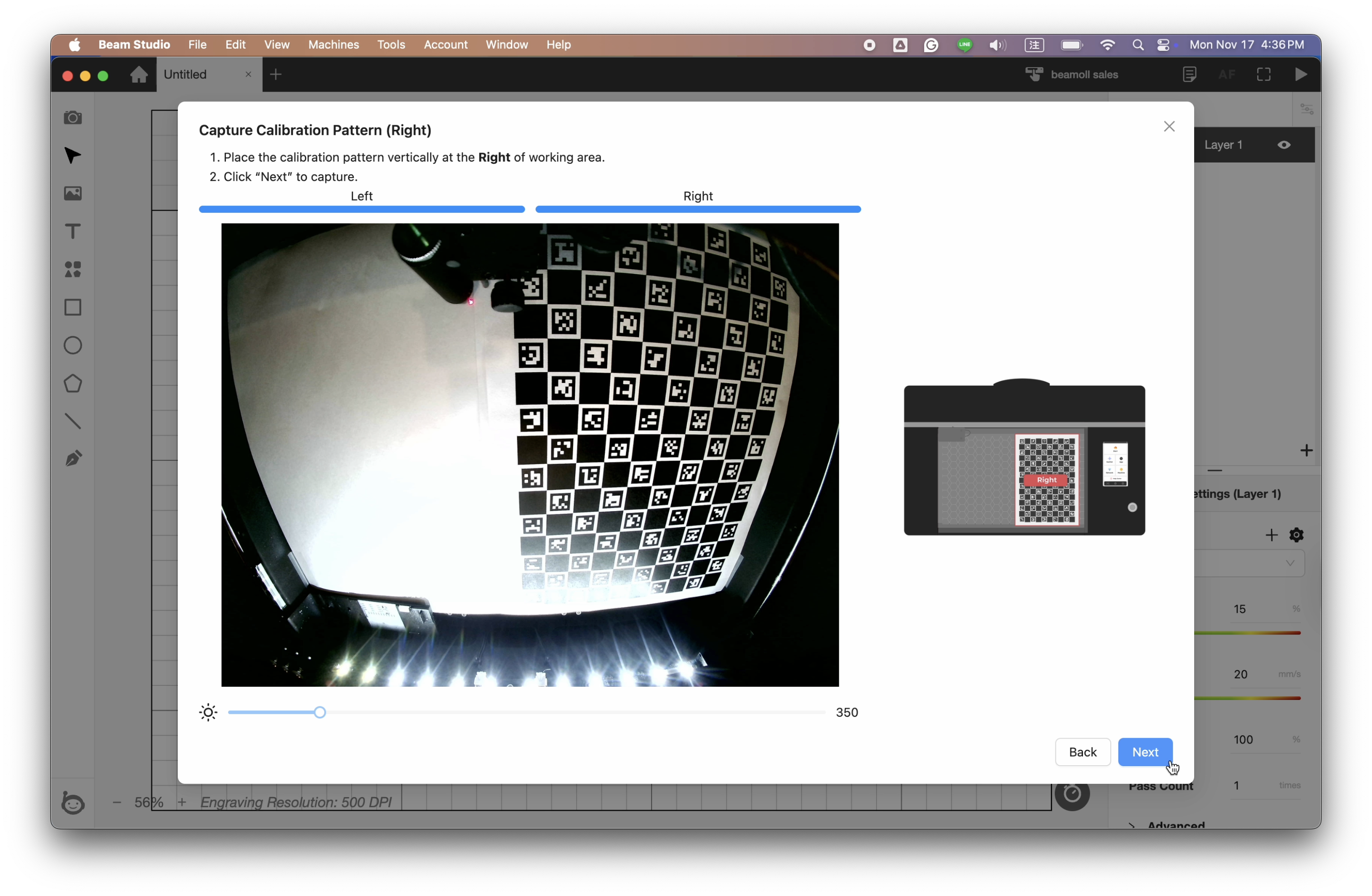

Paso 6 – Capturar el patrón de calibración (Derecha)

Coloque el patrón de calibración en posición vertical en el lado derecho del área de trabajo.
Cuando sea completamente visible en la vista previa, haga clic en "Siguiente".Una vez que la puntuación de calibración muestre Excelente, continúe haciendo clic en "Siguiente".
Si aparece una puntuación anómala, vuelva a tomar la foto hasta obtener un resultado válido.

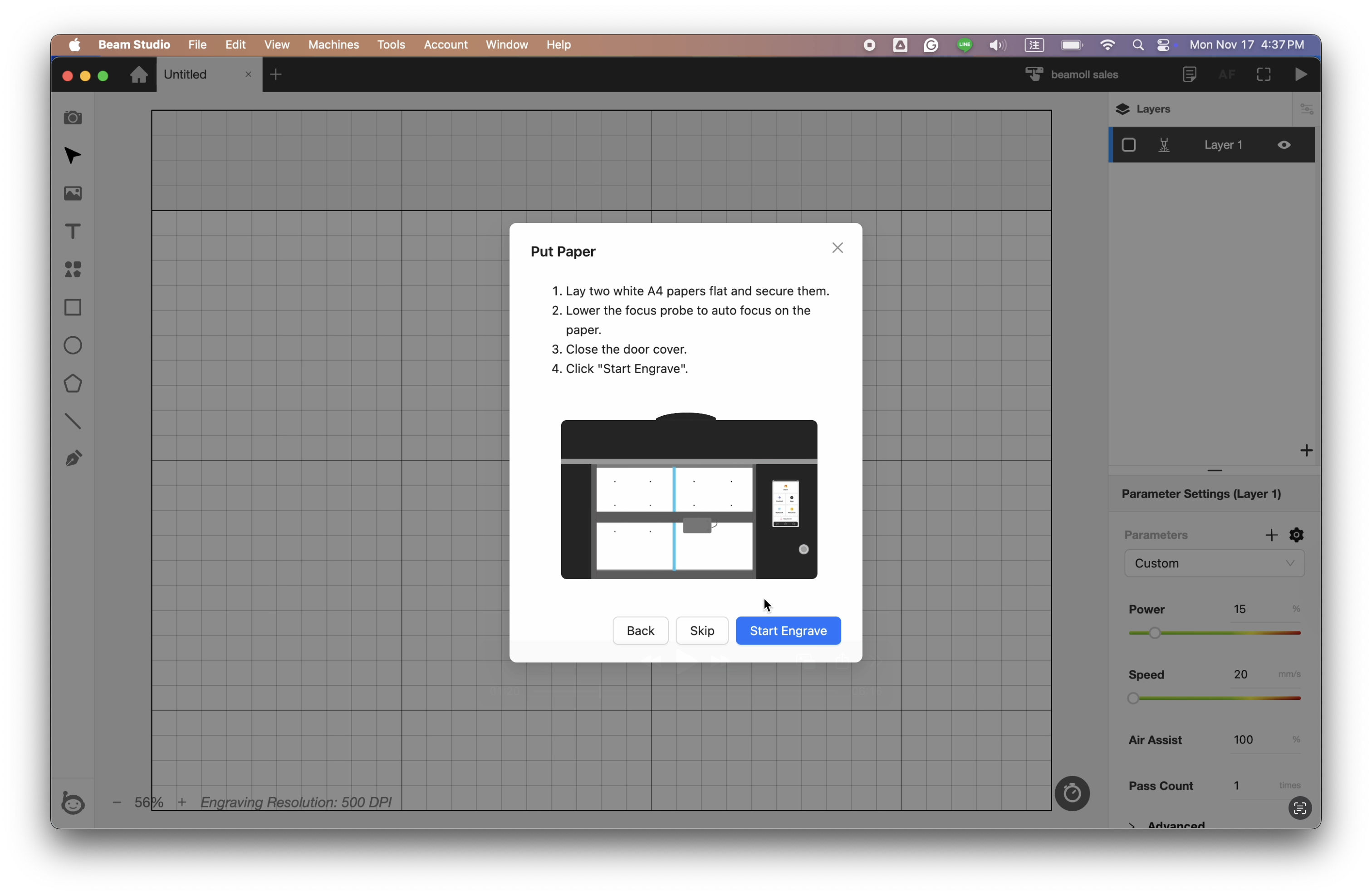

Paso 7 – Grabar las marcas de calibración

7-1 Prepare dos hojas de papel A4 y únelas con cinta adhesiva para formar una superficie de aproximadamente 19–28 cm de alto y 31–40 cm de ancho, o utilice una tabla de madera de color claro de tamaño similar.

7-2 Coloque la hoja preparada dentro de la máquina y fije las cuatro esquinas con cinta de carrocero.

7-3 Haga clic para comenzar a grabar las marcas de calibración.

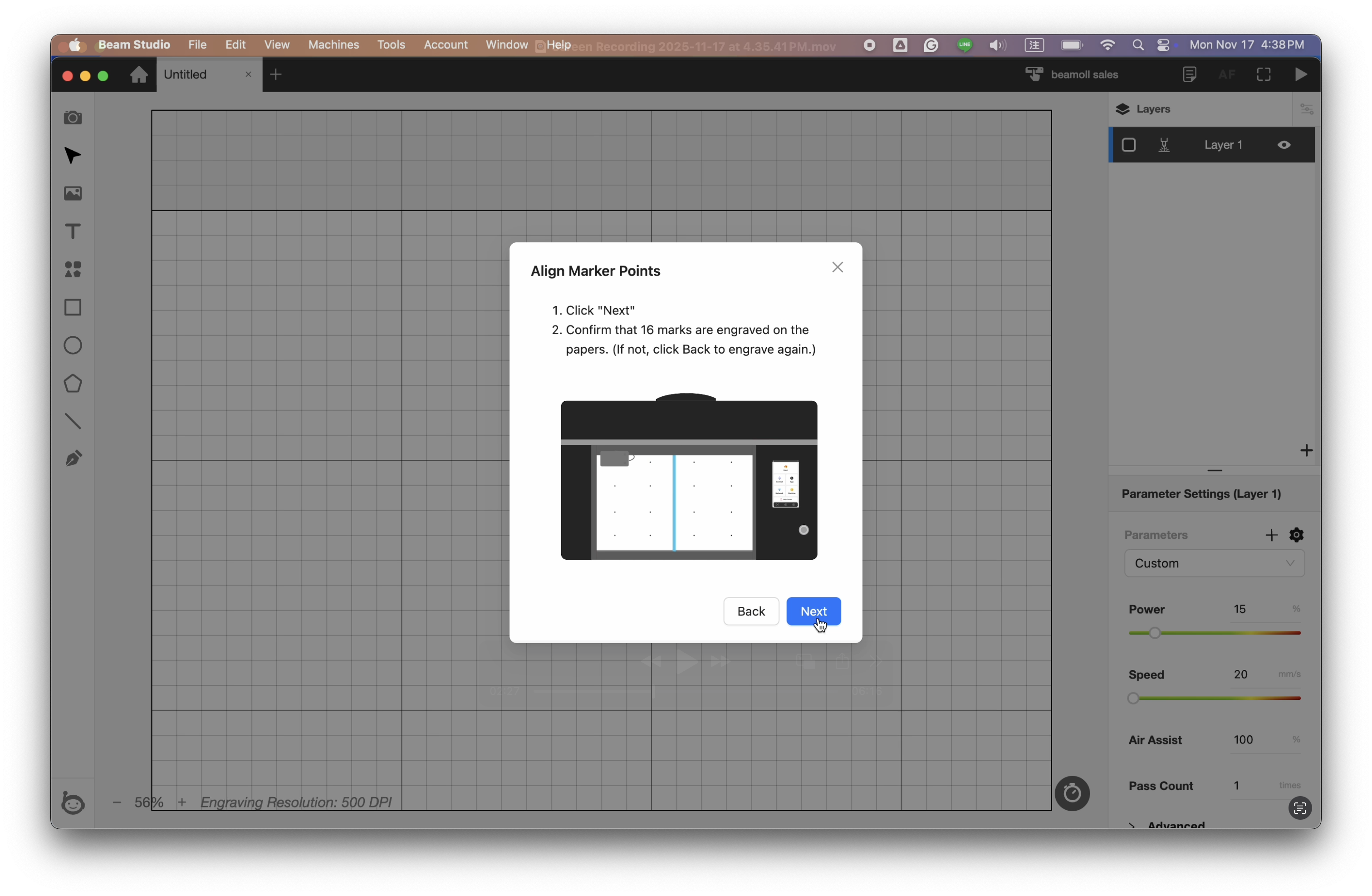

7-4 Después de confirmar que se han grabado los 16 puntos, haga clic en "Siguiente".

Paso 8 – Alinear los puntos de marcado

Amplíe, reduzca o ajuste la exposición según sea necesario para alinear cuidadosamente los marcadores rojos de modo que se superpongan con precisión sobre los puntos grabados.
