Este artículo le guiará sobre cómo ajustar la trayectoria óptica. Si no está seguro de si su trayectoria óptica necesita ajuste, utilice el enlace a continuación para inspeccionar primero su trayectoria. Inspección de la trayectoria óptica
Nota: Algunas fotos utilizadas en este artículo son de HEXA, pero el mecanismo para beamo II es el mismo.
Señales de una trayectoria óptica desalineada
No es posible cortar los materiales utilizando la potencia y velocidad predeterminadas en Beam Studio.
Obtener malos resultados de grabado donde los patrones grabados en una determinada área son más claros o más profundos que en otras áreas, o se vuelven más claros o más profundos en una determinada dirección.
La sección de corte en el material no es vertical después del corte.

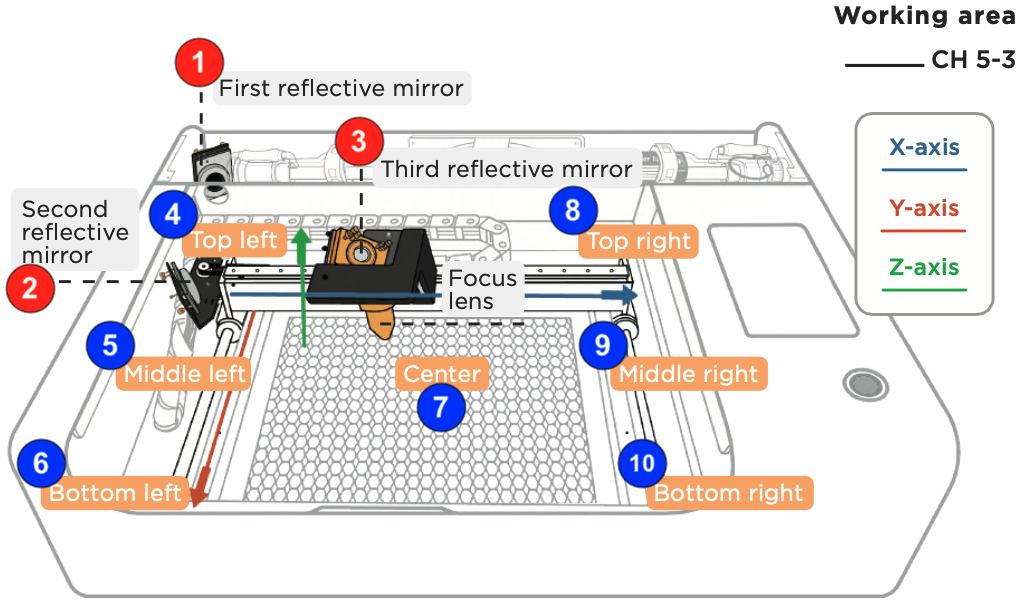

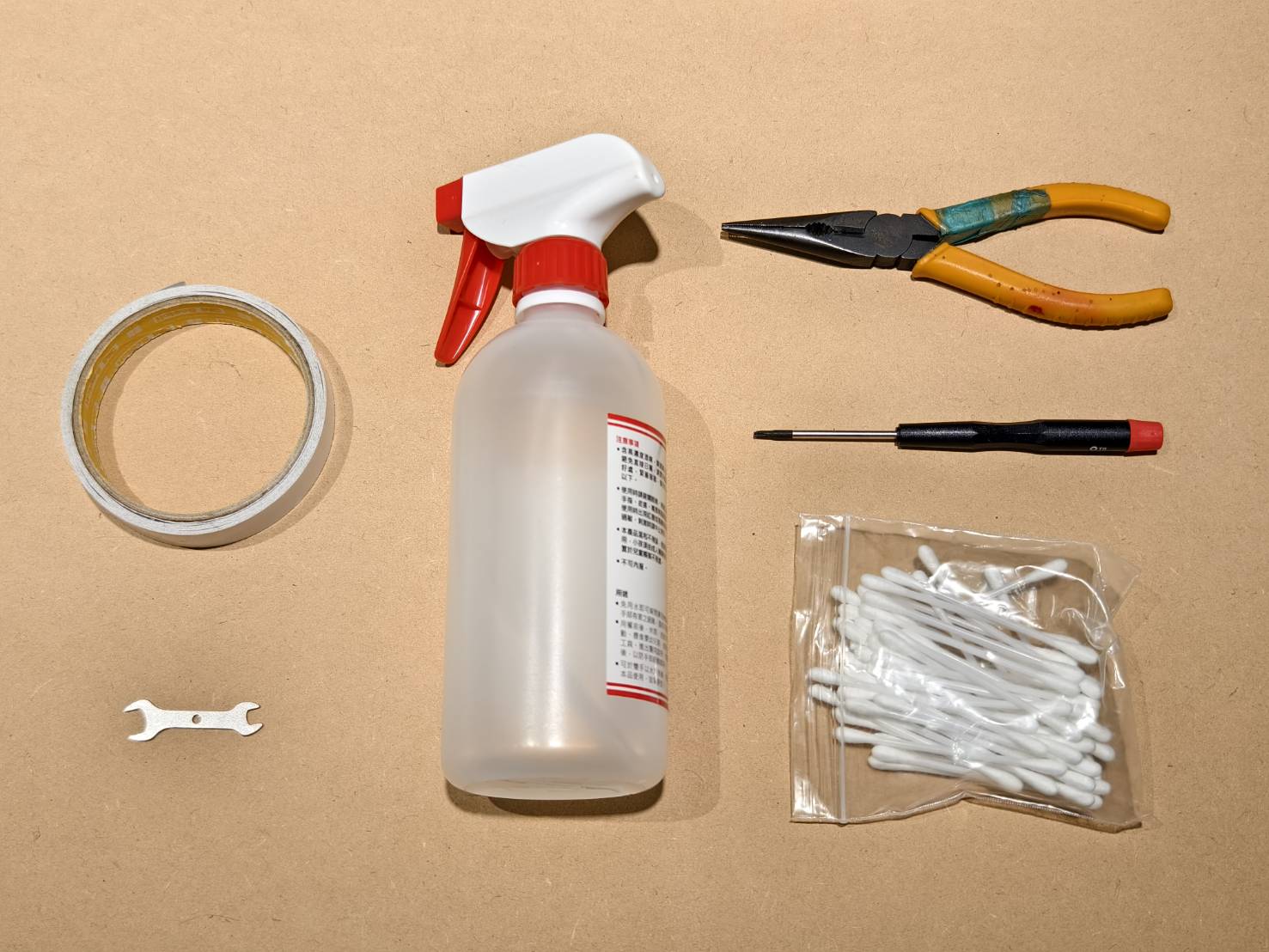

Herramientas
Prepare las siguientes herramientas.
Cinta adhesiva de doble cara
Llave de doble boca
Spray desinfectante / Spray de alcohol
Alicates
Destornillador Torx T8
Bastoncillos de algodón
Paso 1

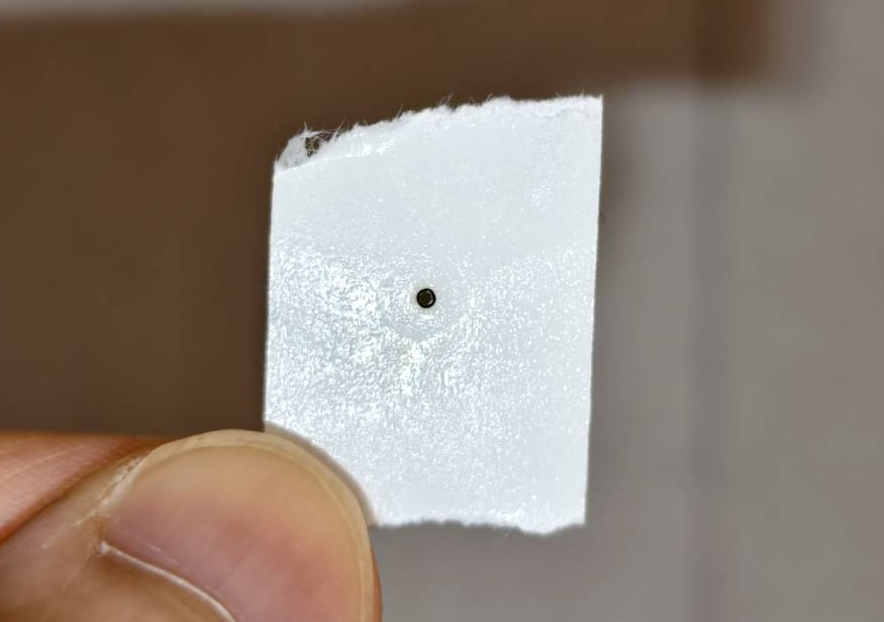

Familiarícese con cómo realizar un pulso de forma segura.

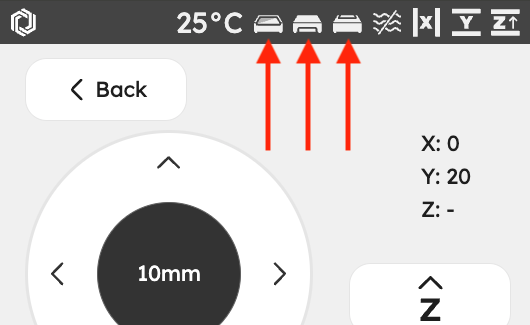

A. Encienda la máquina. B. Cierre la tapa. C. Entre en el modo Mantenimiento y espere hasta que finalice el proceso de inicialización. (Asegúrese de que los iconos de la puerta, la cubierta trasera y la parte inferior estén cerrados, o no podrá realizar un pulso.) D. Localice el botón Pulso. E. Una pulsación = un pulso, dos pulsaciones = dos pulsos, y así sucesivamente. ⚠︎ Realice siempre los pulsos con la tapa de la puerta y la cubierta trasera cerradas.
La fuente de alimentación del láser está dañada y debe sustituirse.
Paso 6
Este paso comprueba si la trayectoria está alineada desde el 1.º espejo hasta el 2.º espejo.

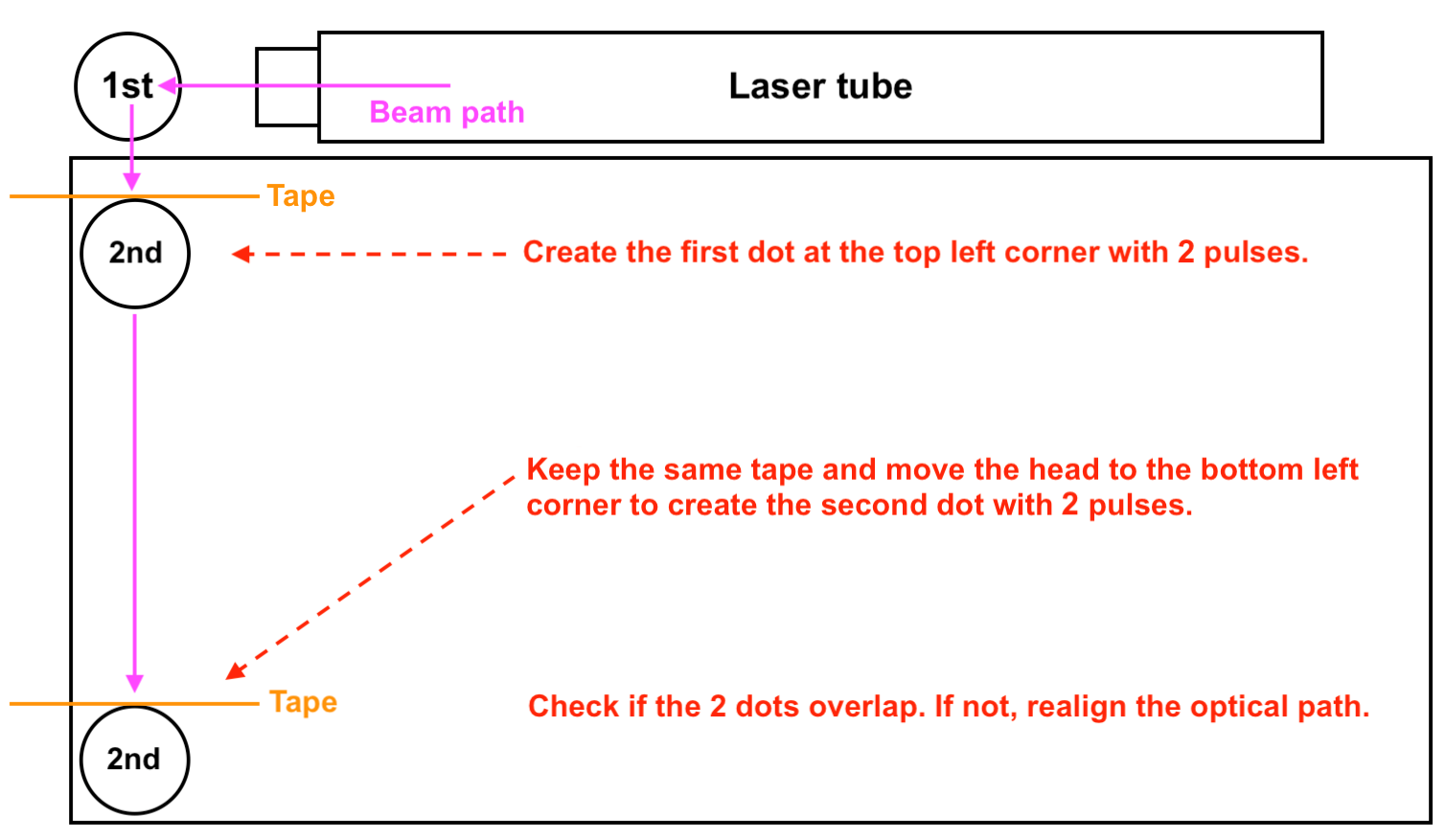

Descripción general del paso:

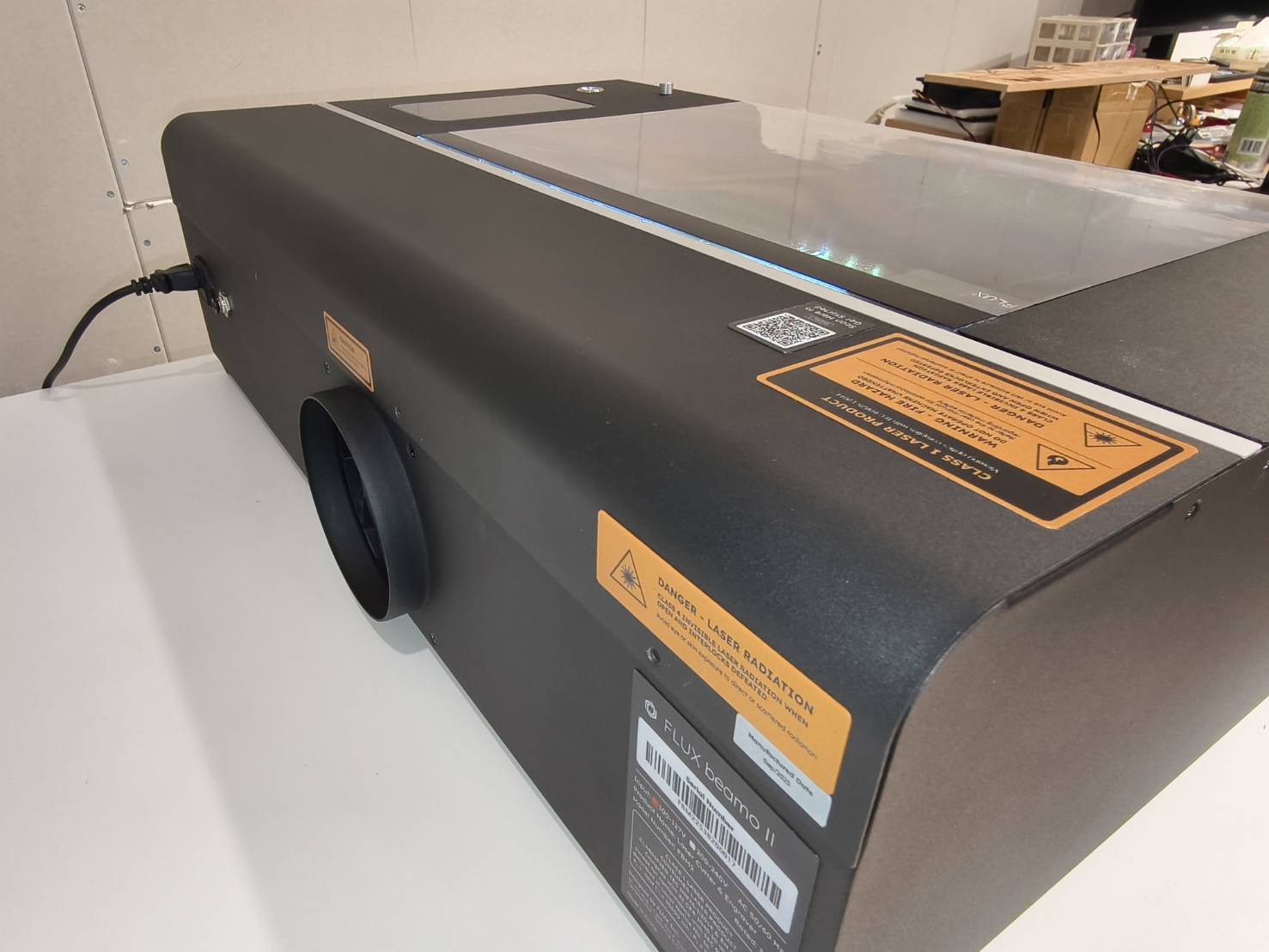

Antes de comenzar, vuelva a instalar la cubierta trasera y utilice un tornillo por ahora.
Pasos a seguir:

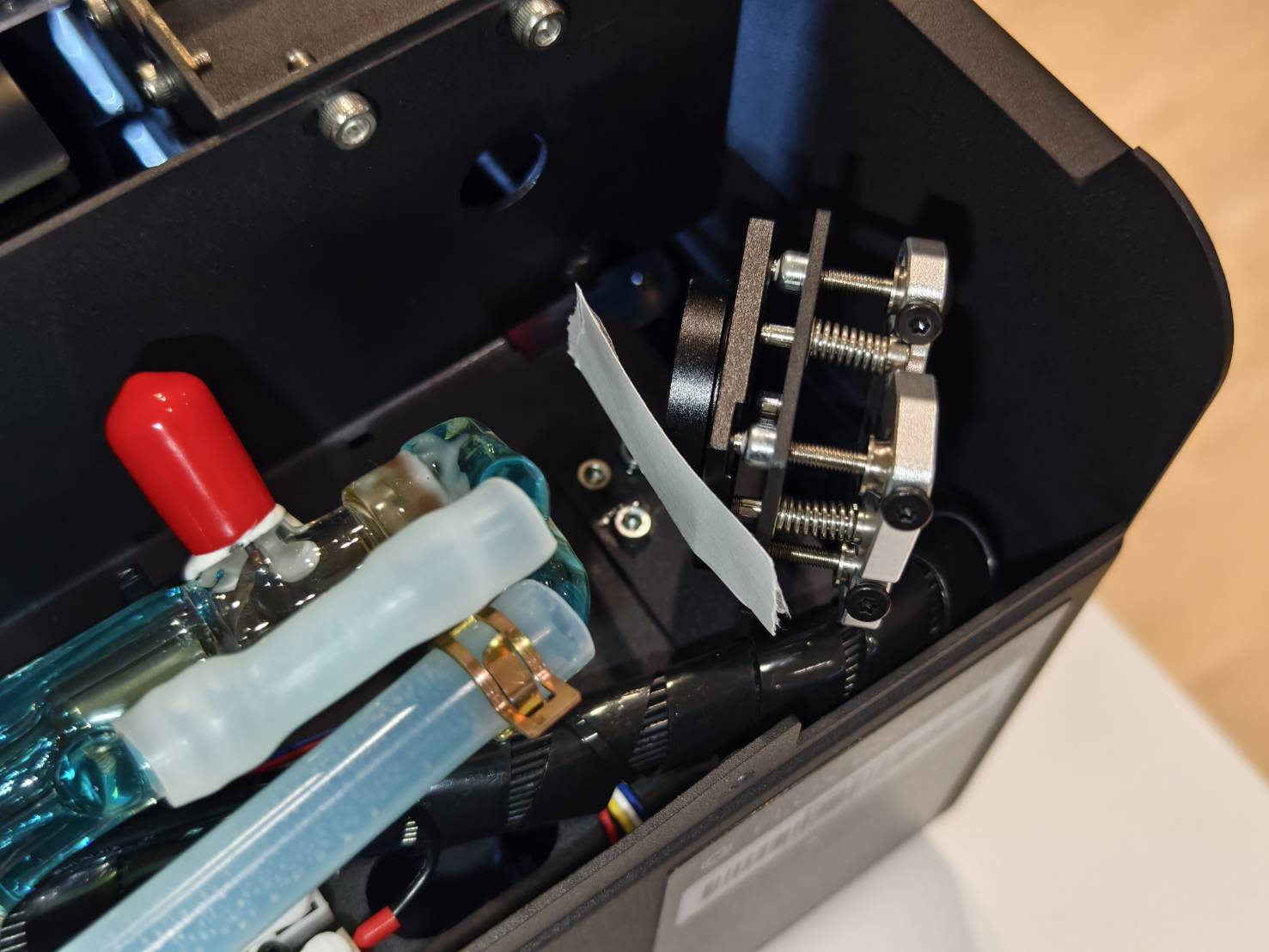

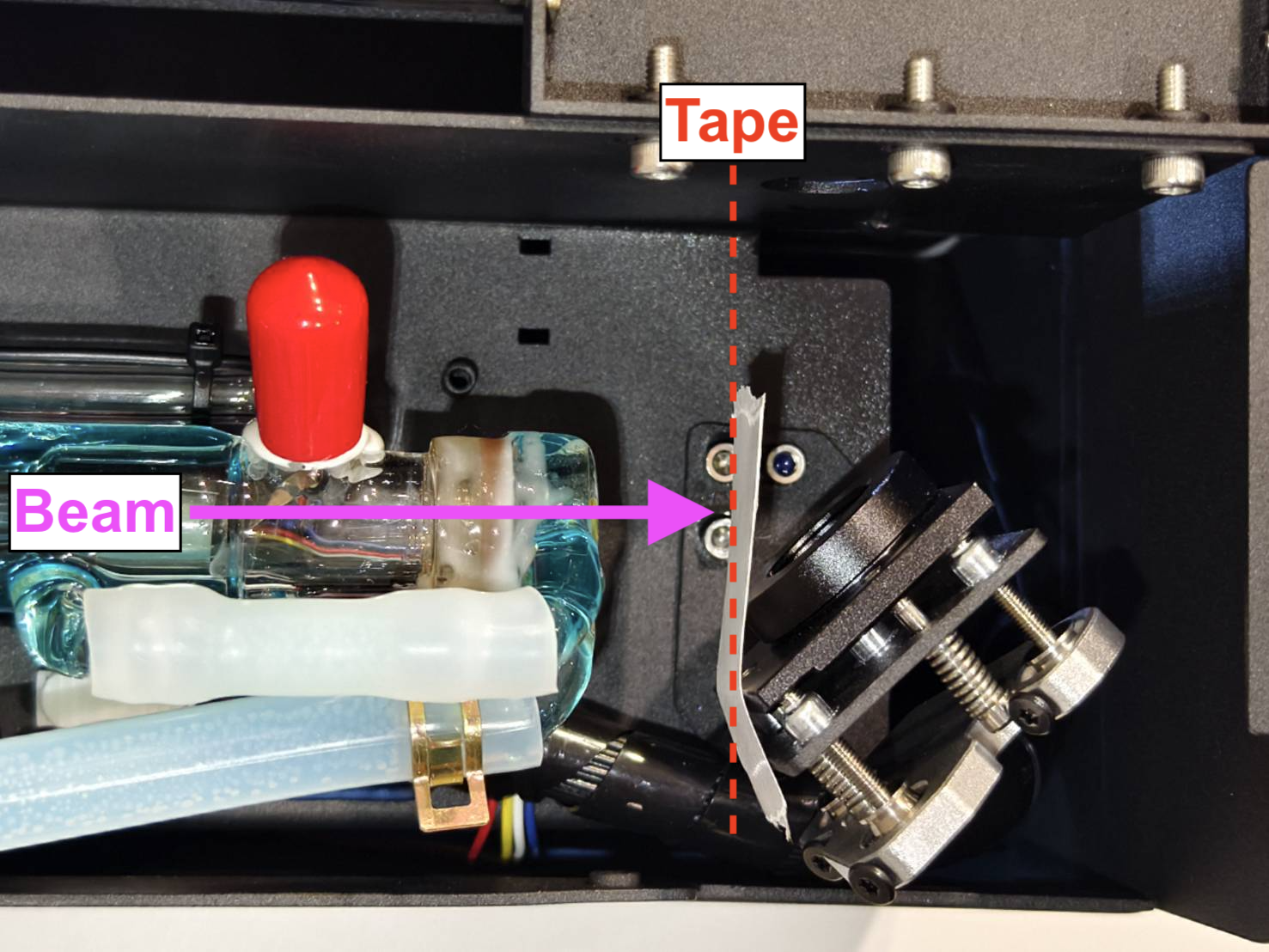

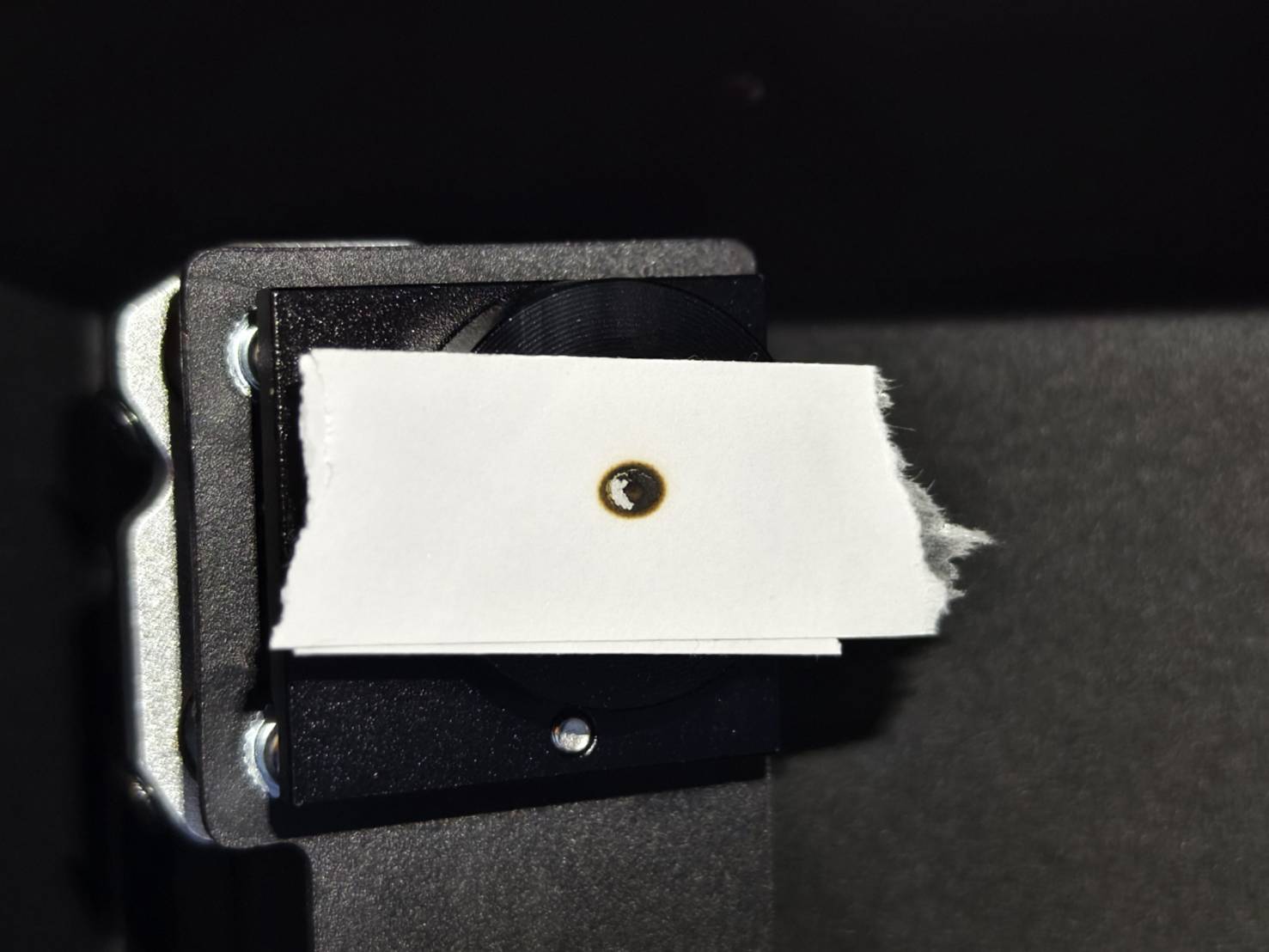

Coloque una nueva cinta adhesiva de doble cara de dos capas en el 2.º espejo.
Mueva el pórtico hacia arriba y mueva el cabezal láser hacia la derecha.
Cierre la puerta y realice 2 pulsos.
Mueva el pórtico hacia la esquina inferior y realice otros 2 pulsos.
Compruebe visualmente si las dos marcas de quemado se superponen y si el resultado es bueno o malo. (Puede ver la cinta desde el lateral para identificar cuál es el 2.º punto).

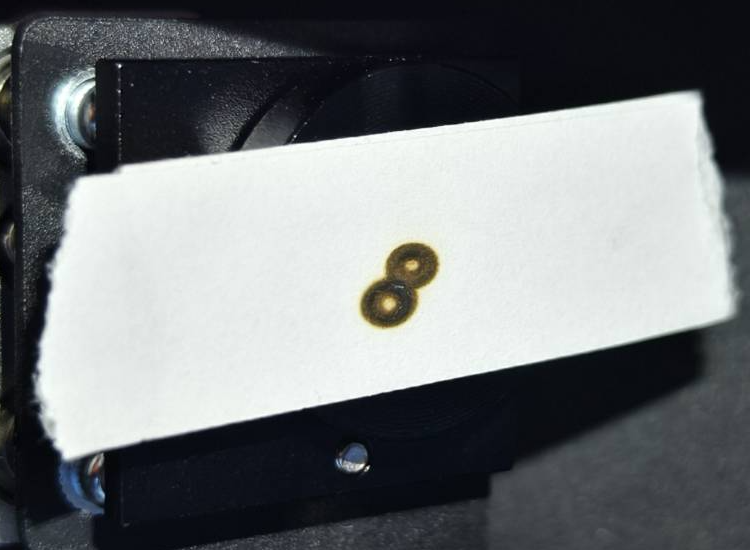

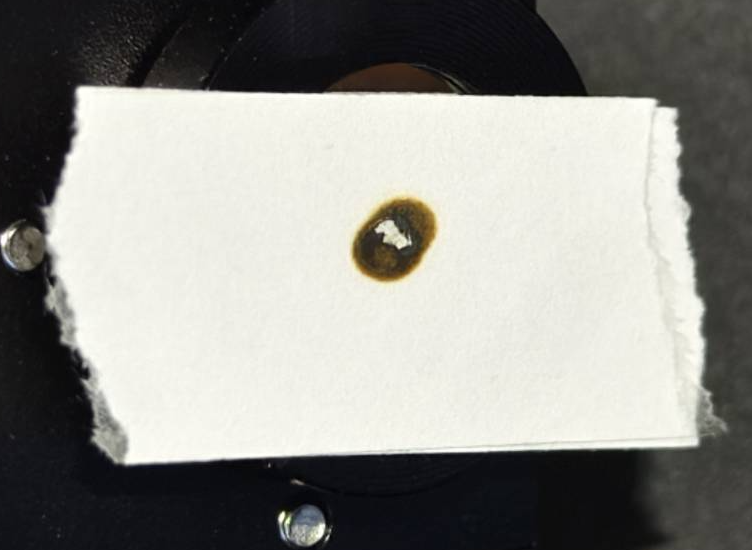

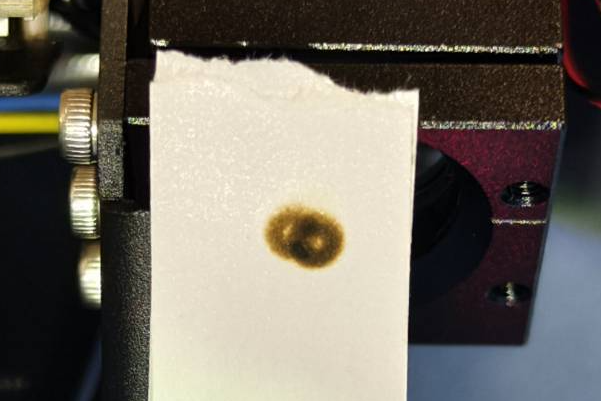

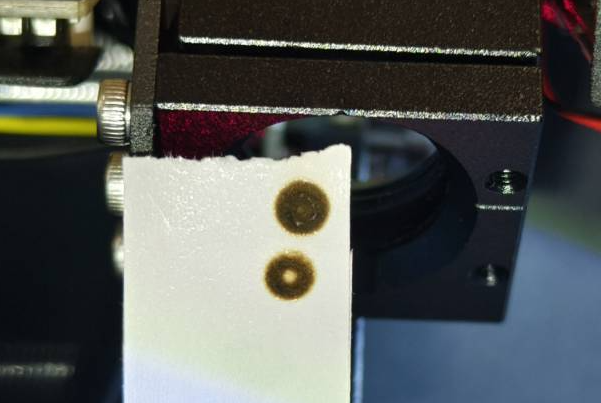

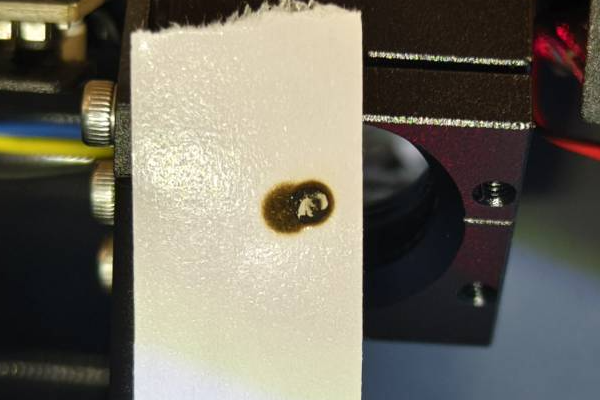

Buen ejemplo - Superpuestos

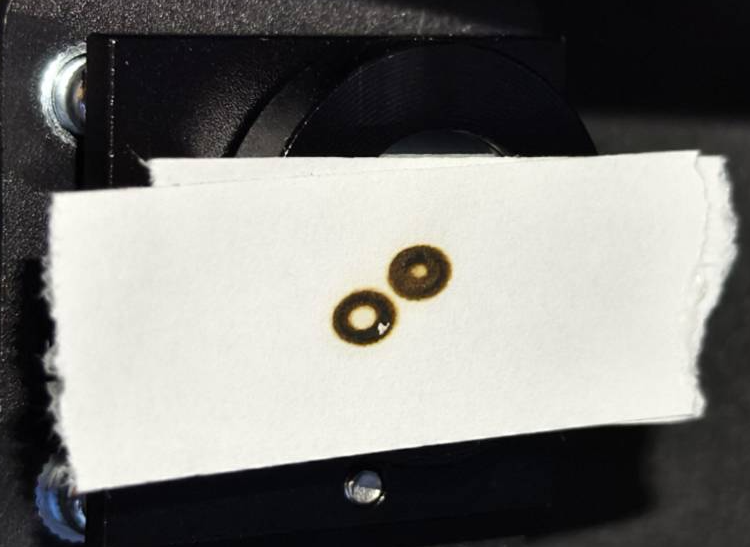

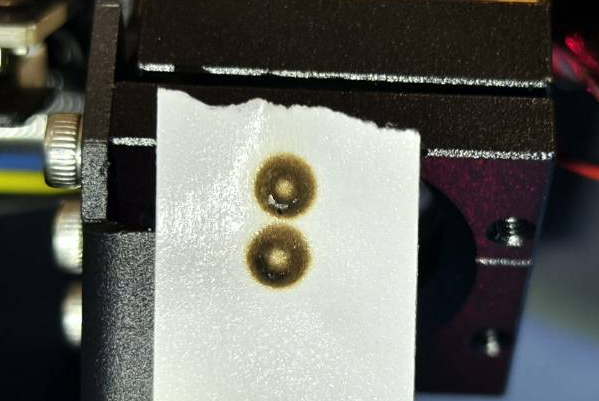

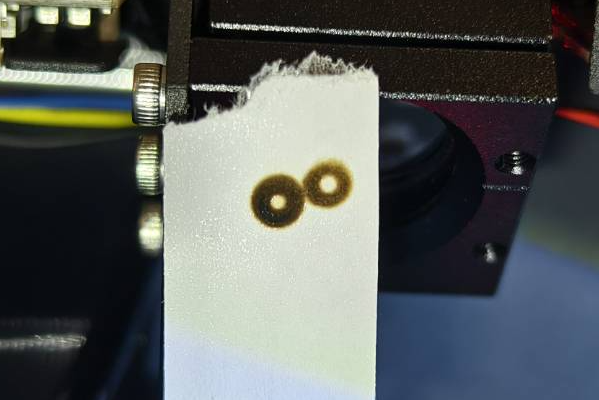

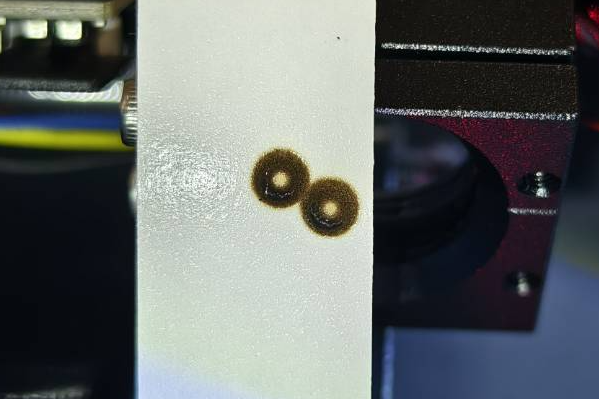

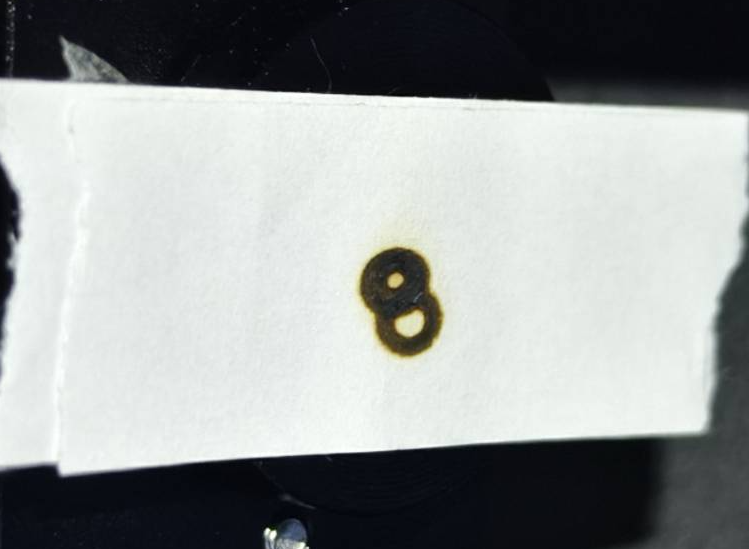

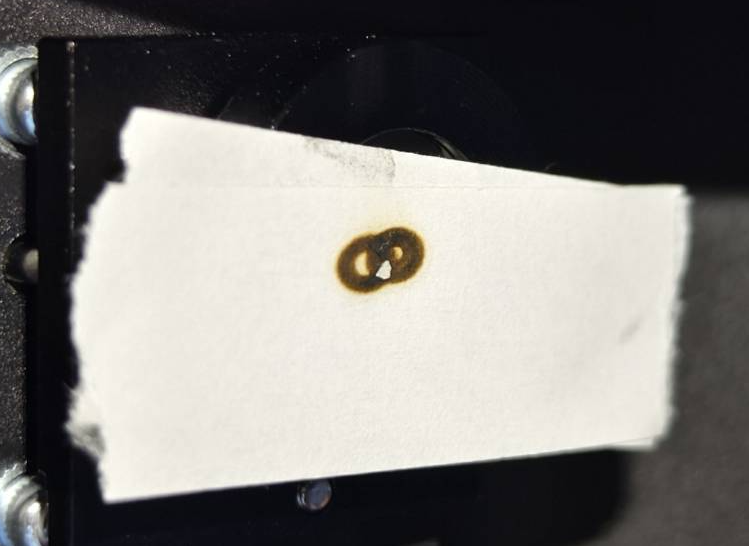

Ejemplo incorrecto - No superpuestos
Determine su resultado y la siguiente acción a realizar:
Resultado incorrecto - No superpuestos >> Paso 6.1
Paso 6.1
Este paso le enseñará cómo alinear la trayectoria desde el 1.º espejo hasta el 2.º espejo ajustando los tornillos del 1.º espejo.

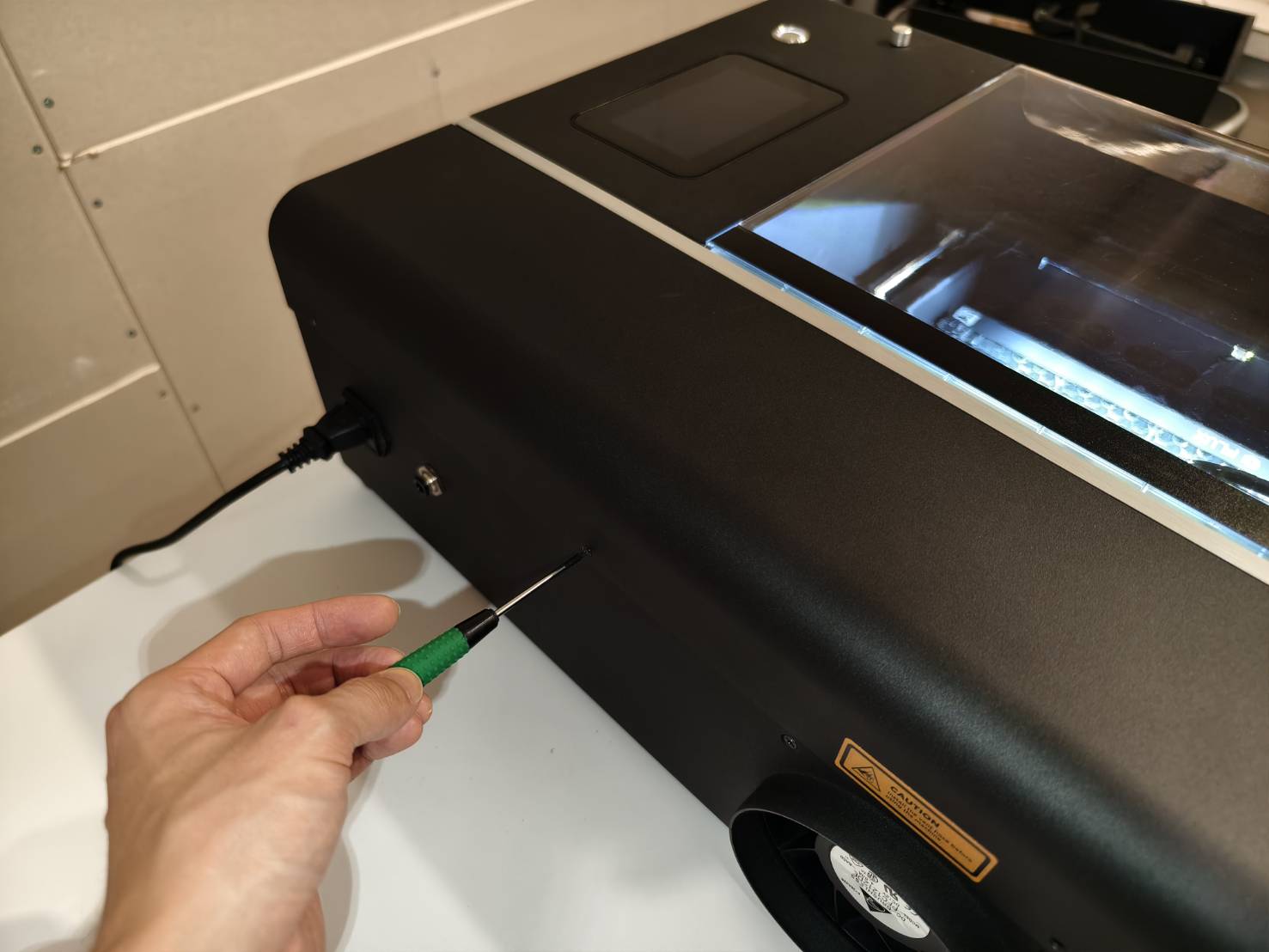

Retire primero la cubierta trasera.

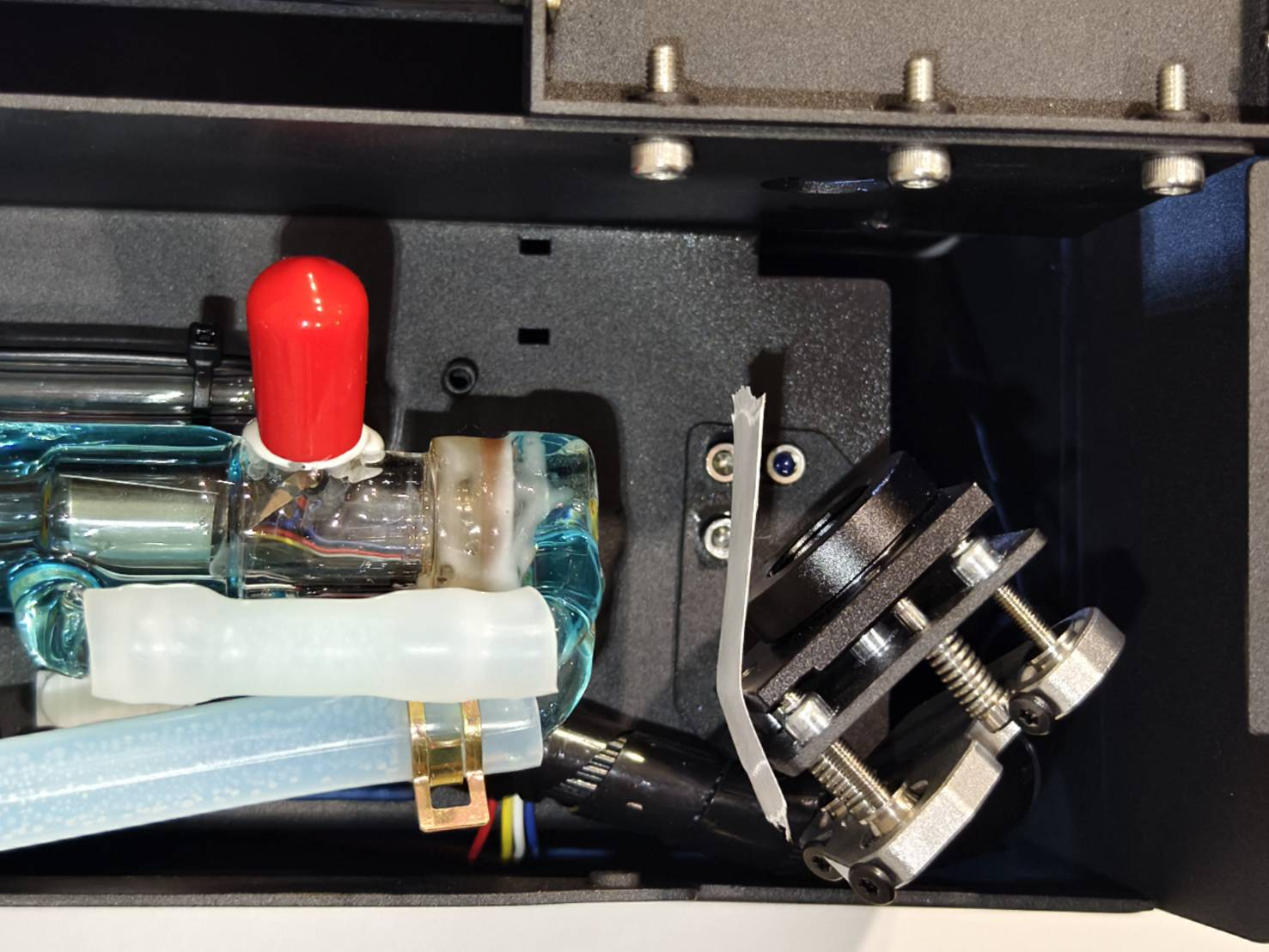

Localice el primer espejo. Pulverice alcohol sobre el soporte y espere unos segundos. A continuación, afloje los tres tornillos T8 para retirar el soporte.
Hay tres tornillos en el 1.º espejo, y girarlos en sentido horario o antihorario cambiará la trayectoria del haz, lo que significa que la posición del segundo punto cambiará.
Demostración - Ajuste de la trayectoria del primer espejo al segundo espejo
Utilice una nueva cinta de dos capas para hacer 2 pulsos en la parte superior y otros 2 pulsos en la parte inferior.
Determine qué tornillo(s) debe ajustar según su resultado en la tabla siguiente.
Ajuste el tornillo. Mantenga el pórtico en la parte inferior.

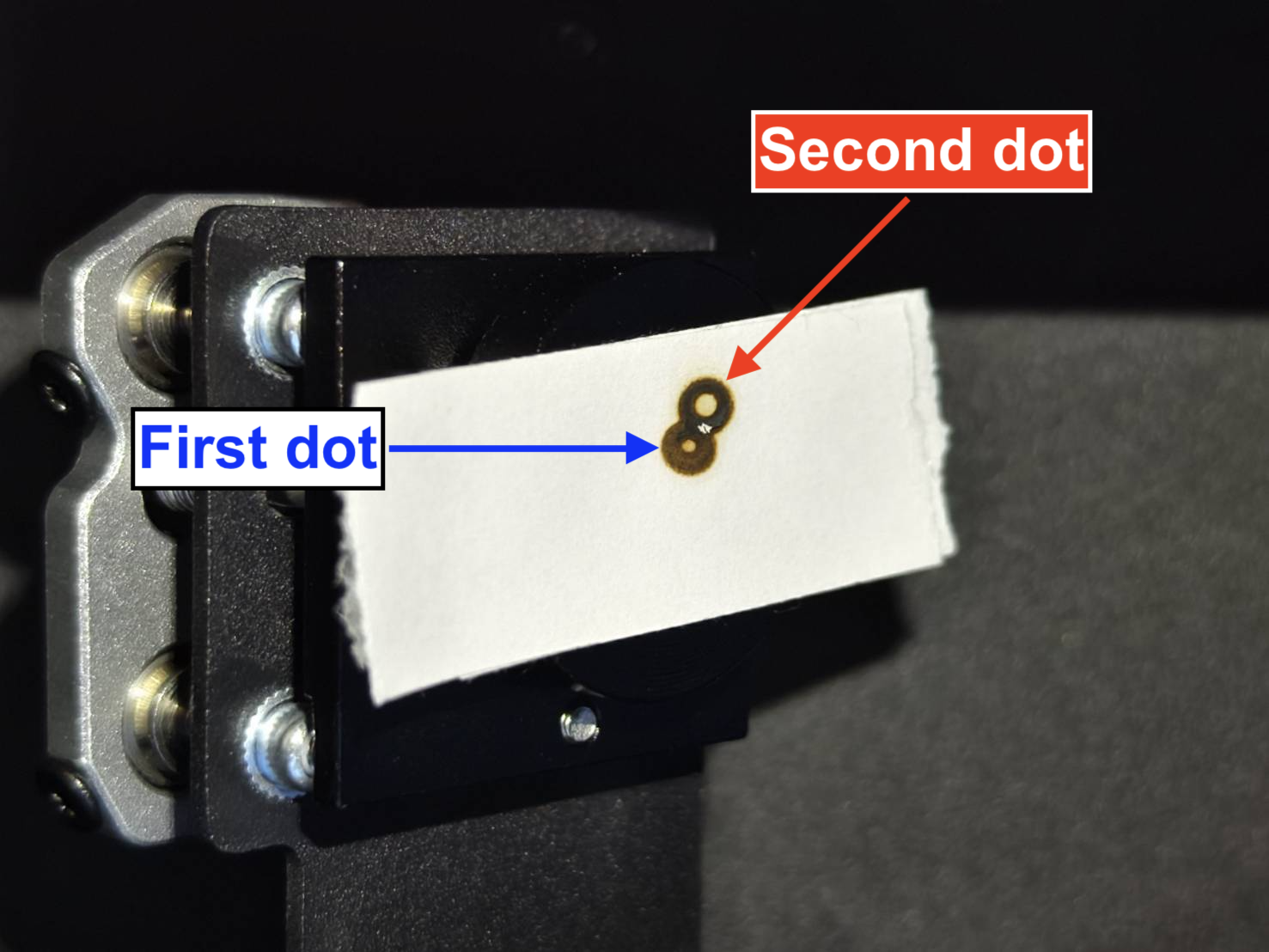

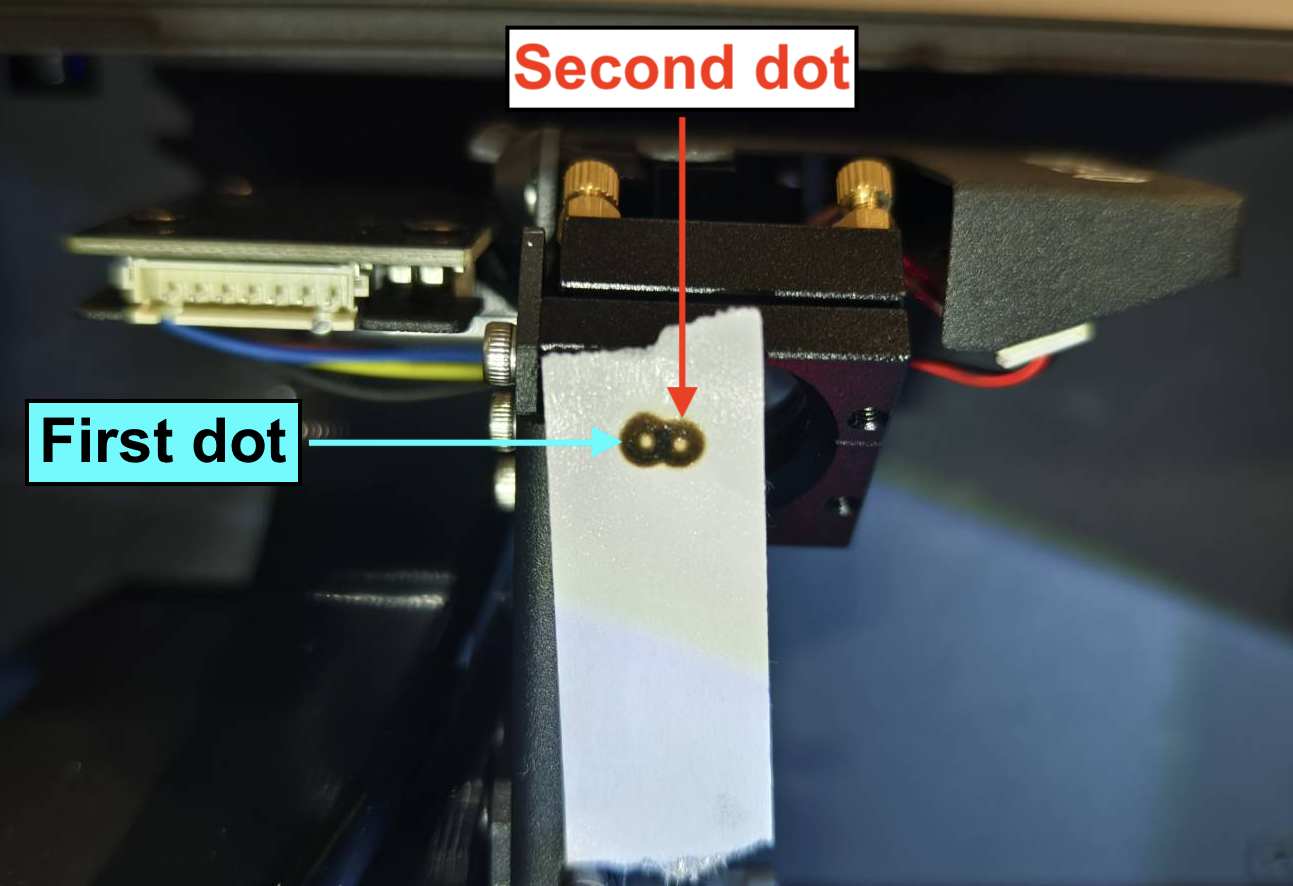

Realice 2 pulsos para comprobar si el 2.º punto se está acercando al primer punto.
Cuando sea difícil determinar el 2.º punto, deseche la cinta usada.
Repita el paso n.º 1 hasta que el 1.º punto y el 2.º punto se superpongan. (Ejemplo de superposición)
Después del ajuste, vuelva a instalar el soporte del tornillo.
(El vídeo es una operación real del personal de FLUX. Es un vídeo largo, puede cambiar la velocidad, pero el concepto y el proceso son la clave para que entienda cómo realizar el ajuste.)

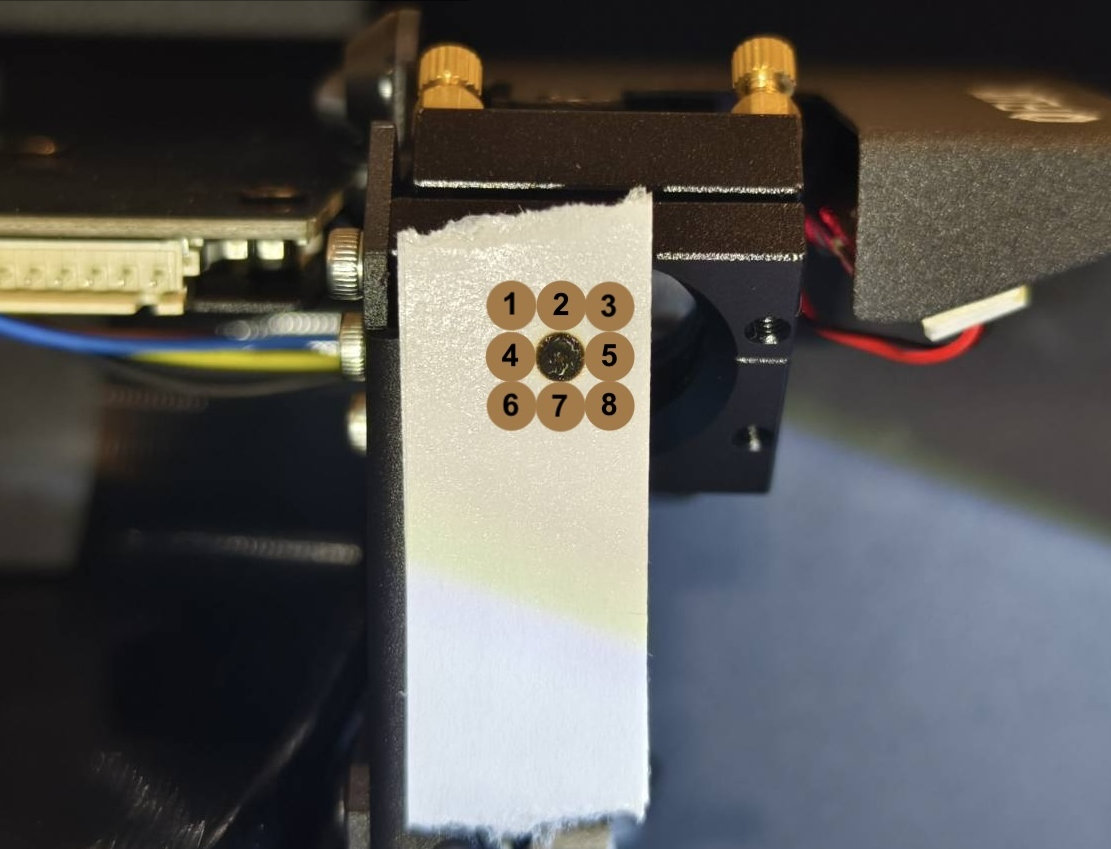

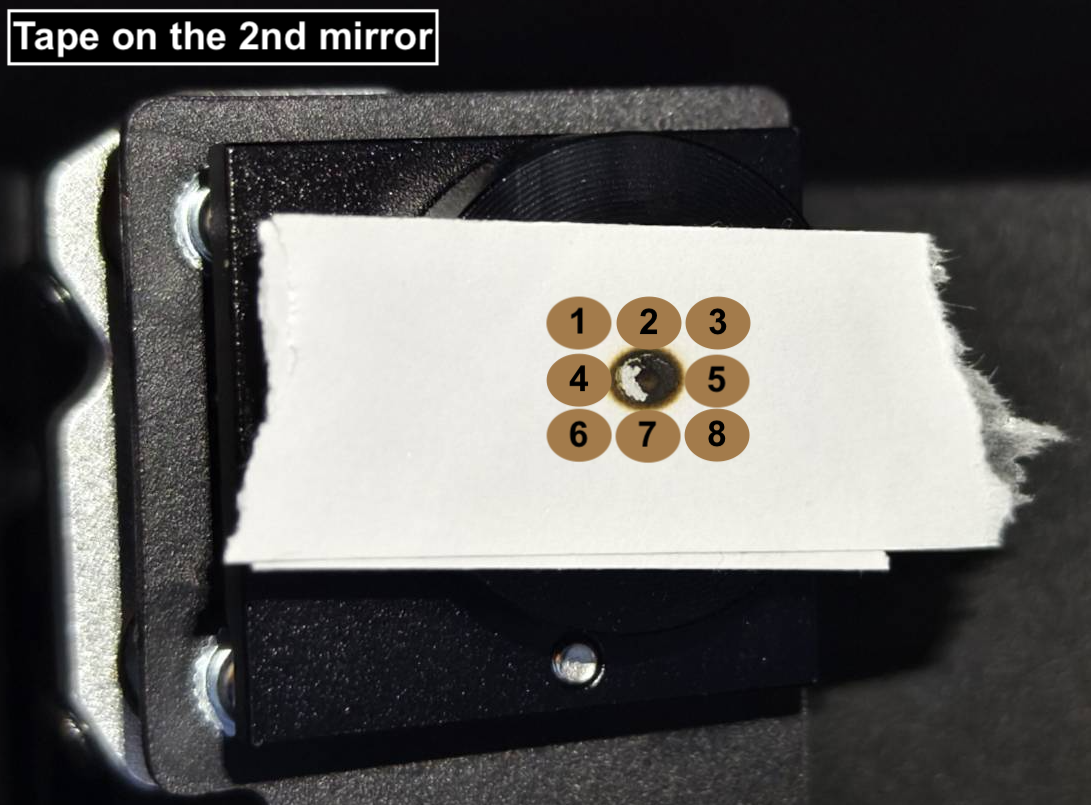

Determine la posición de su punto láser rojo, identifique el tornillo objetivo y su dirección de rotación. Consulte la foto a continuación y encuentre el número que sea similar a la posición de su punto láser rojo:

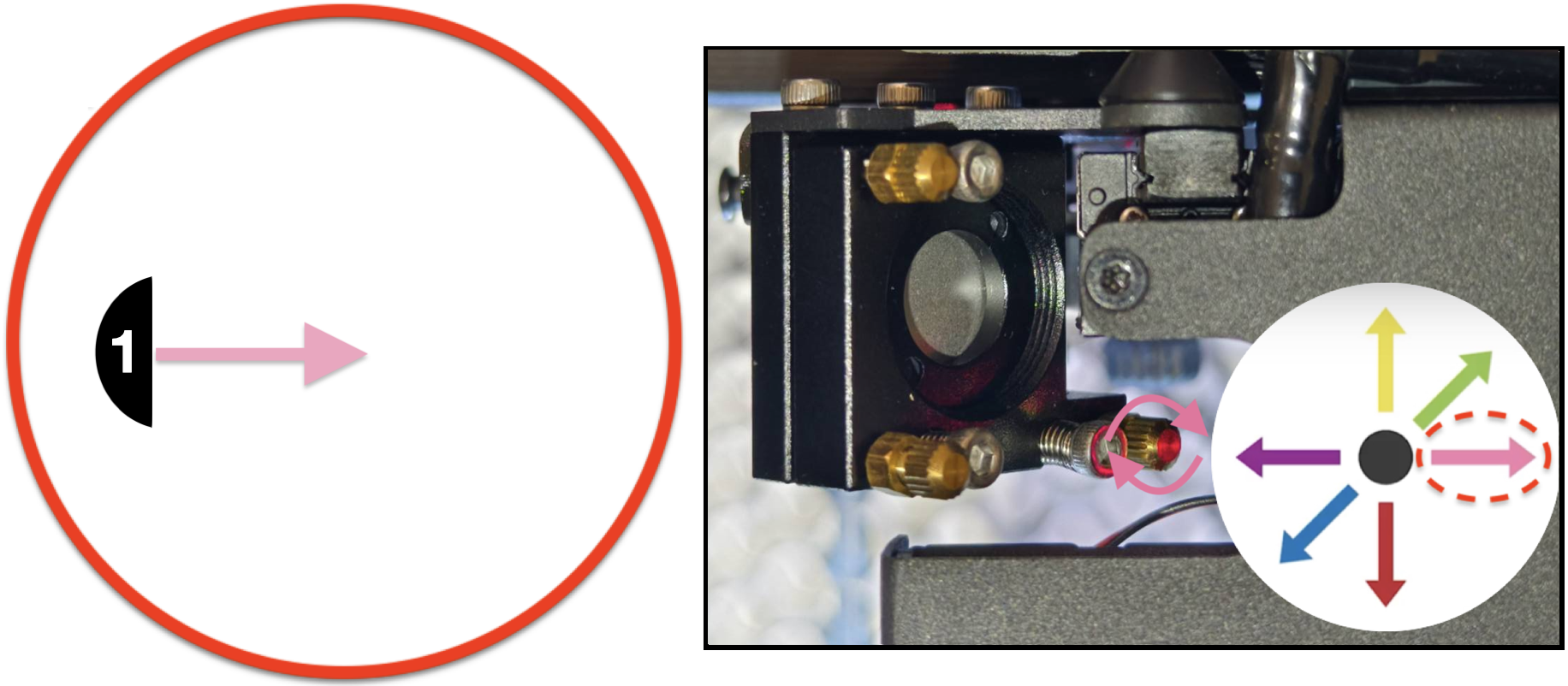

Para #1: El 2.º punto debe desplazarse hacia abajo y a la derecha para superponerse al primer punto El tornillo superior izquierdo deberá girarse en el sentido de las agujas del reloj. Consulte la fotografía a continuación.
Para #2: El 2.º punto debe desplazarse directamente hacia abajo para superponerse al primer punto. El tornillo inferior izquierdo deberá girarse en el sentido contrario a las agujas del reloj. Consulte la fotografía a continuación.

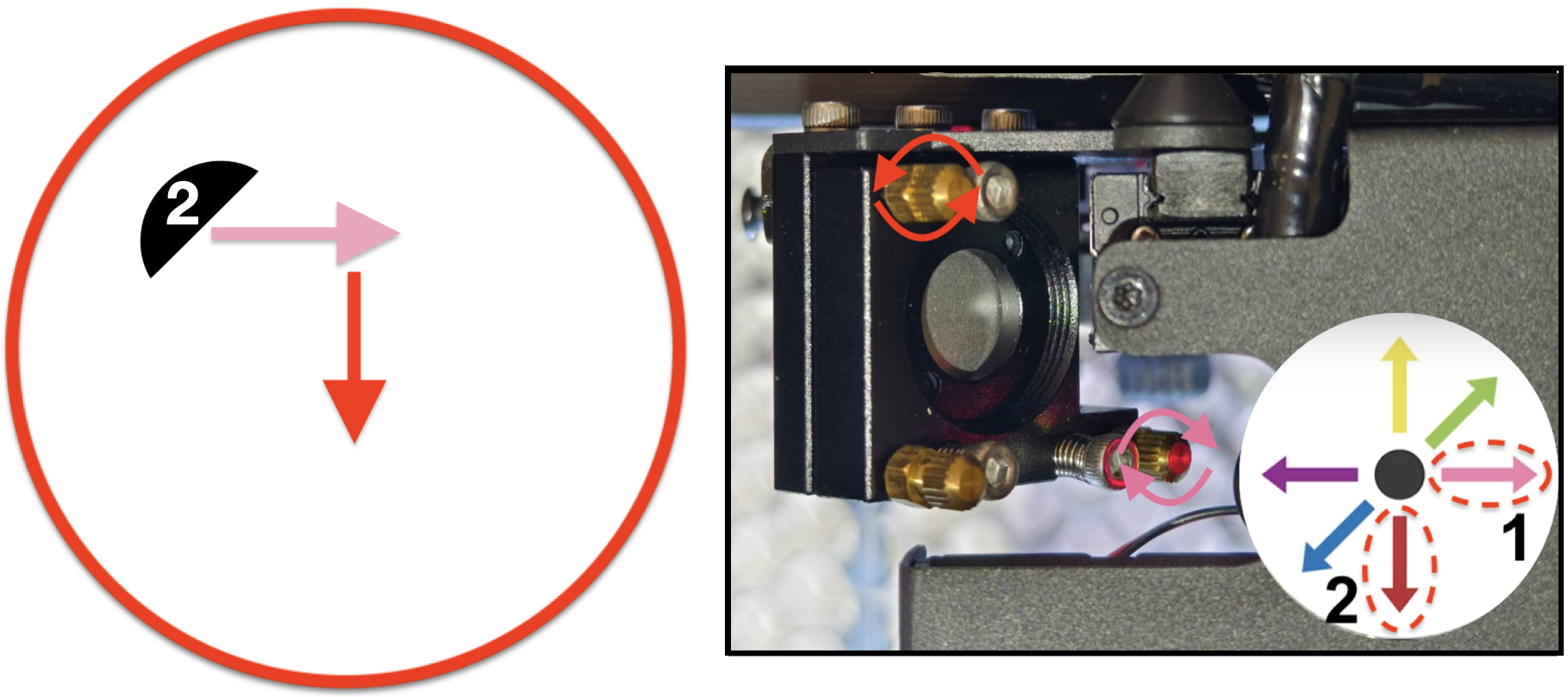

Para #3: El 2.º punto debe desplazarse primero hacia abajo y luego hacia la izquierda para superponerse al primer punto. El tornillo inferior izquierdo deberá girarse en el sentido contrario a las agujas del reloj para desplazar el punto hacia abajo. El tornillo superior derecho deberá girarse en el sentido de las agujas del reloj para desplazar el punto hacia la izquierda. Consulte la fotografía a continuación.

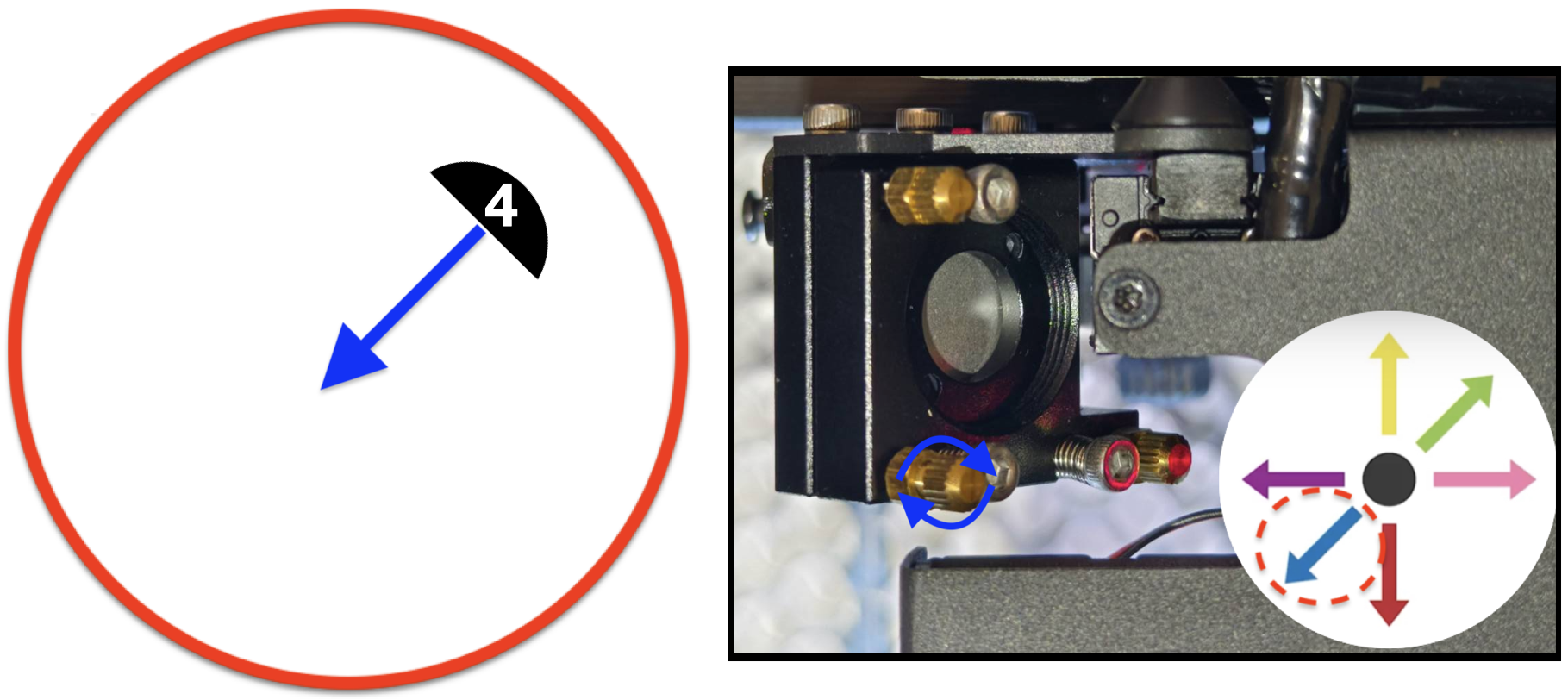

Para #4: El 2.º punto debe desplazarse hacia la derecha para superponerse al primer punto. El tornillo superior derecho deberá girarse en el sentido contrario a las agujas del reloj. Consulte la fotografía a continuación.

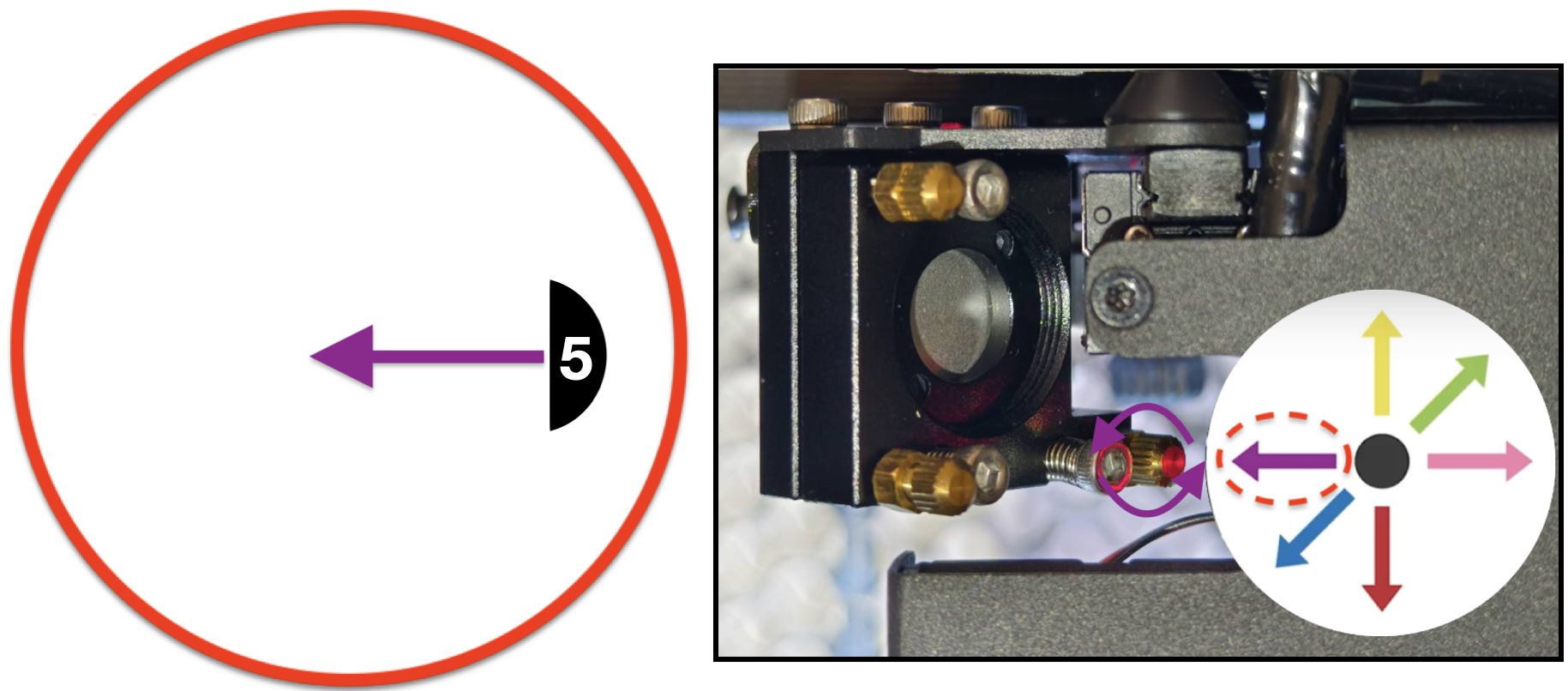

Para #5: El 2.º punto debe desplazarse hacia la izquierda para superponerse al primer punto. El tornillo superior derecho deberá girarse en el sentido de las agujas del reloj. Consulte la fotografía a continuación.

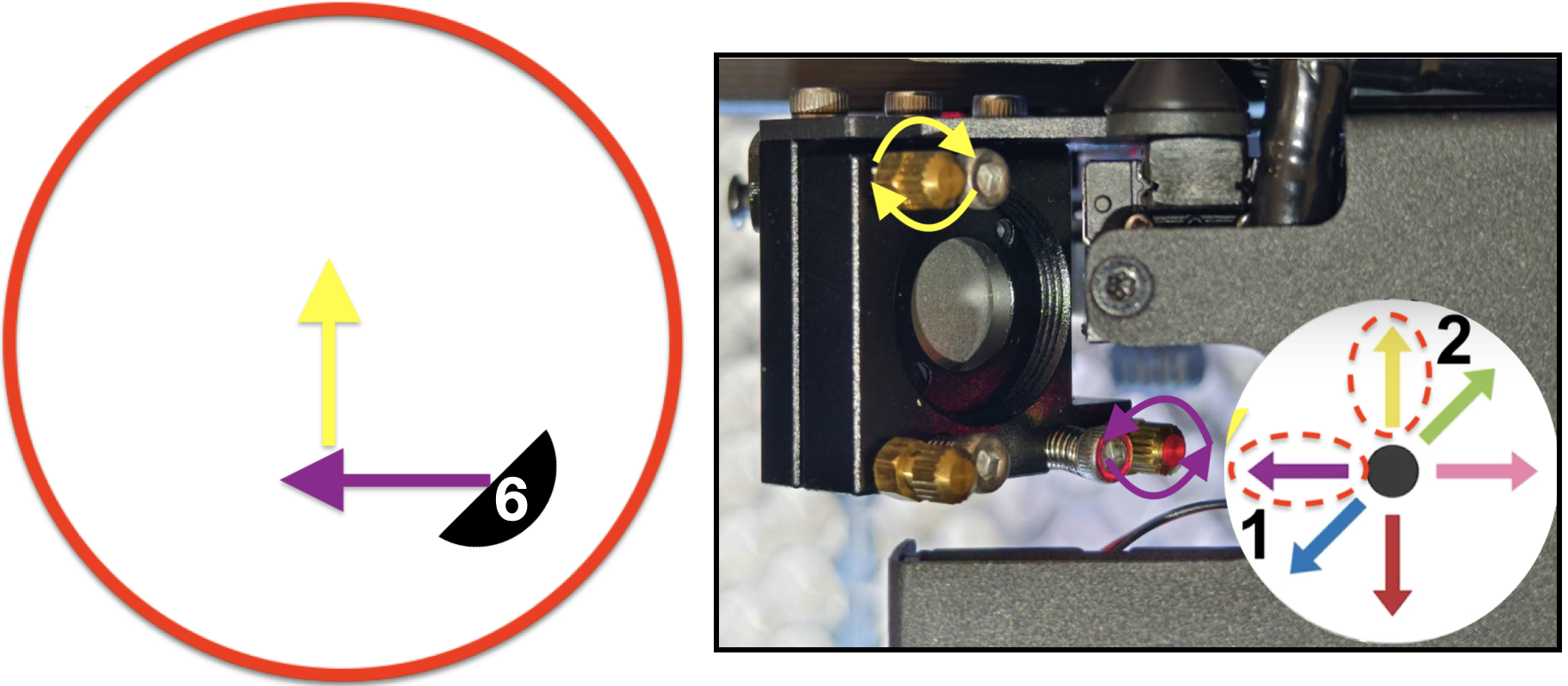

Para #6: El 2.º punto debe desplazarse primero hacia la derecha y luego hacia arriba para superponerse al primer punto. El tornillo superior derecho deberá girarse en sentido antihorario para desplazar el punto hacia la derecha. El tornillo inferior izquierdo deberá girarse en sentido horario para desplazar el punto hacia arriba. Consulte la fotografía a continuación.

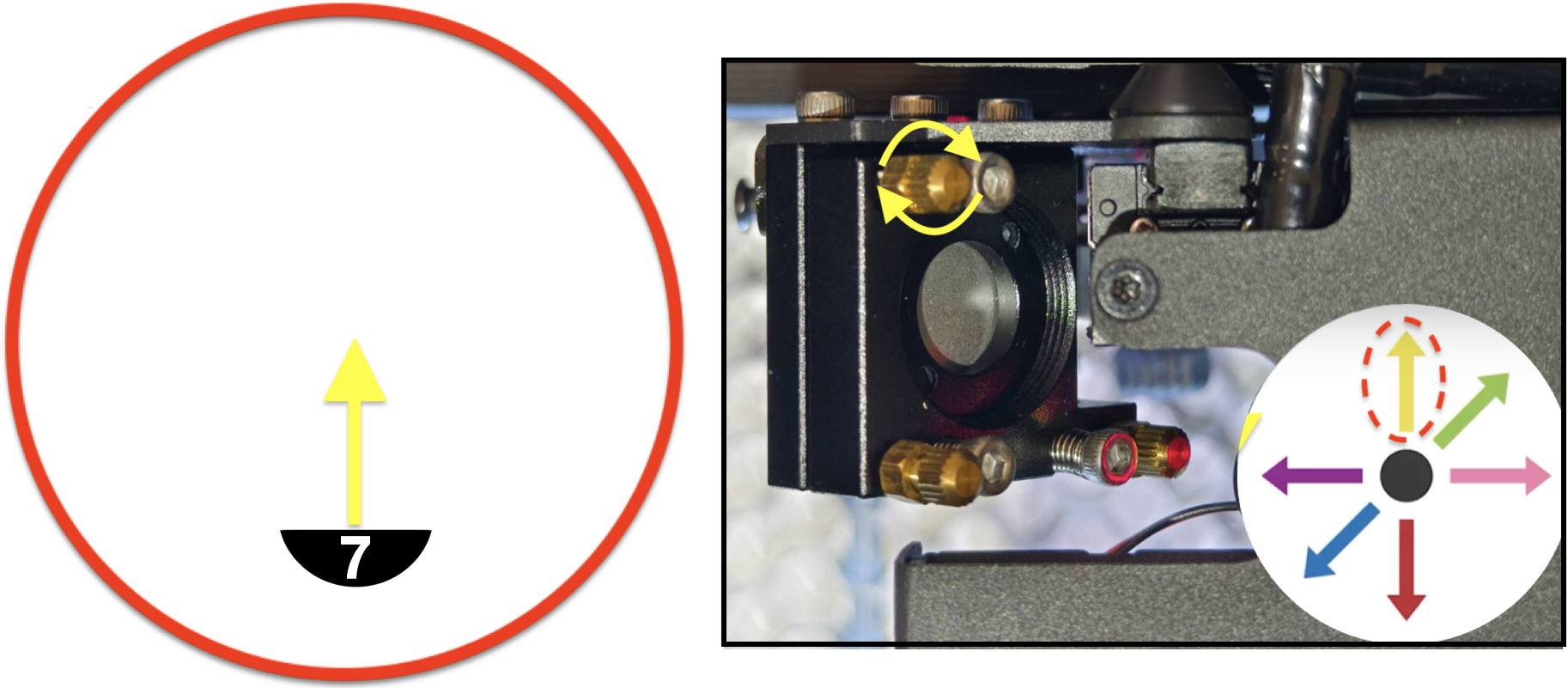

Para el n.º 7: El 2.º punto debe ir recto hacia arriba para superponerse al primer punto. El tornillo inferior izquierdo deberá girarse en sentido horario. Consulte la fotografía a continuación.

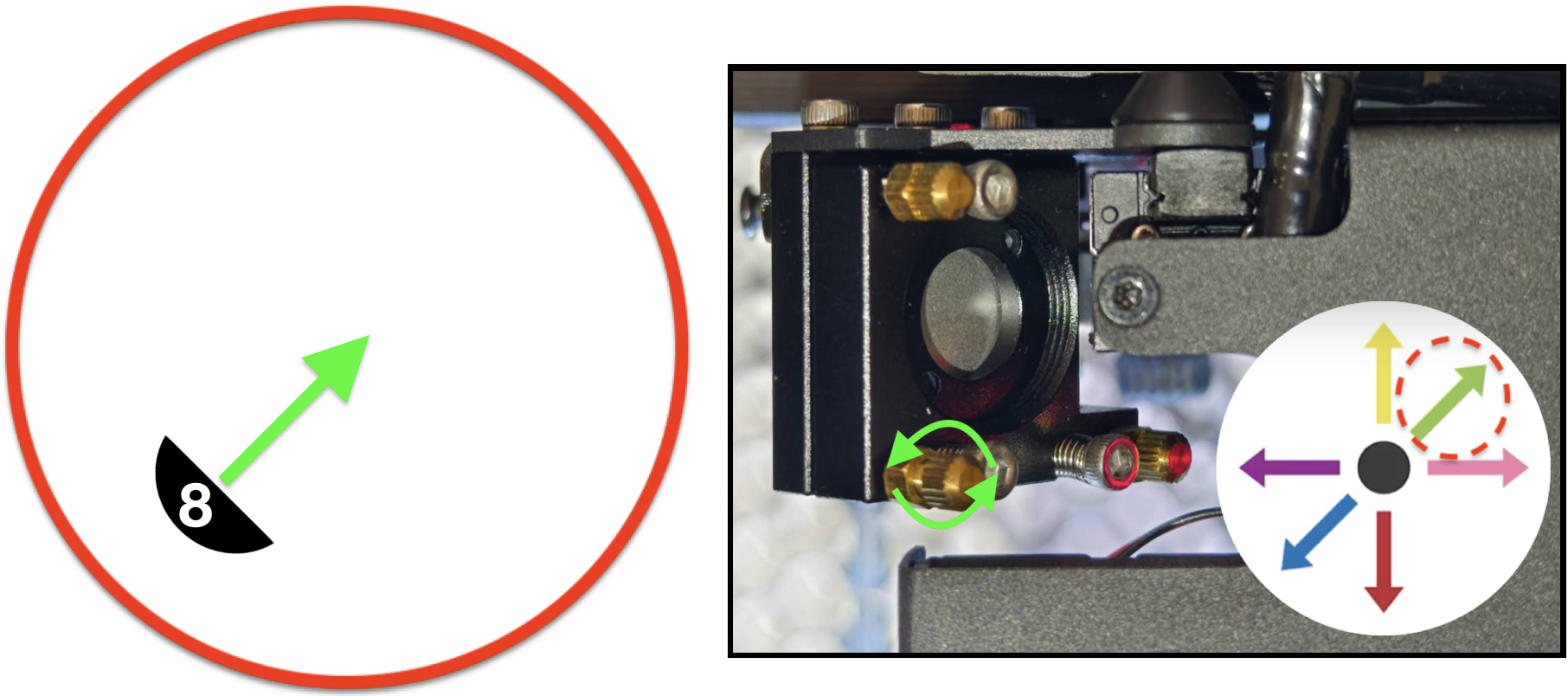

Para el n.º 8: El 2.º punto debe ir hacia arriba a la izquierda para superponerse al primer punto El tornillo superior izquierdo deberá girarse en sentido antihorario. Consulte la fotografía a continuación.

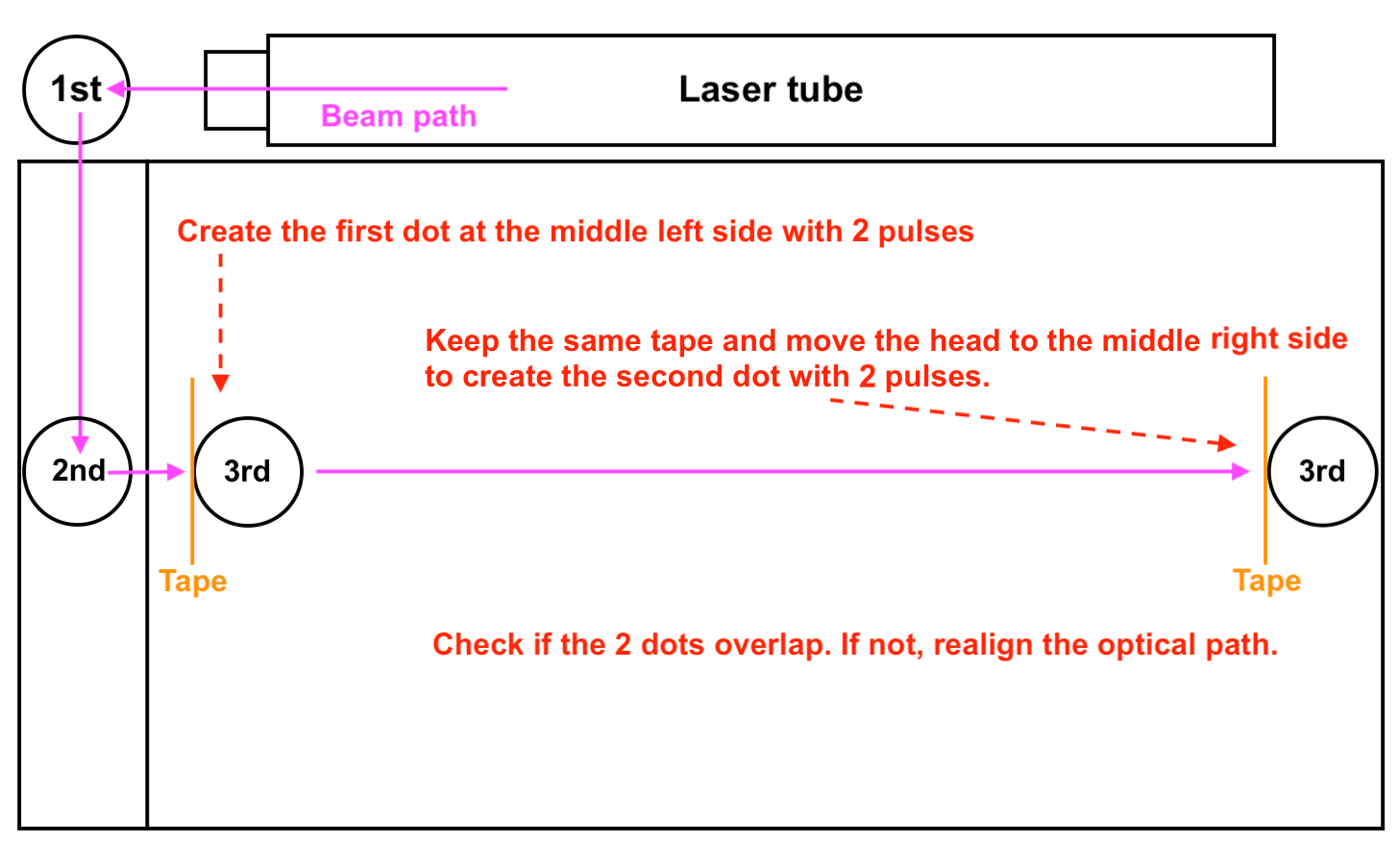

Este paso comprueba si la trayectoria está alineada desde el 2.º espejo hasta el 3.º espejo. Descripción general del paso:
Instale la cubierta trasera de forma segura, ya que no será necesario abrirla en los pasos posteriores.
Pasos a seguir:

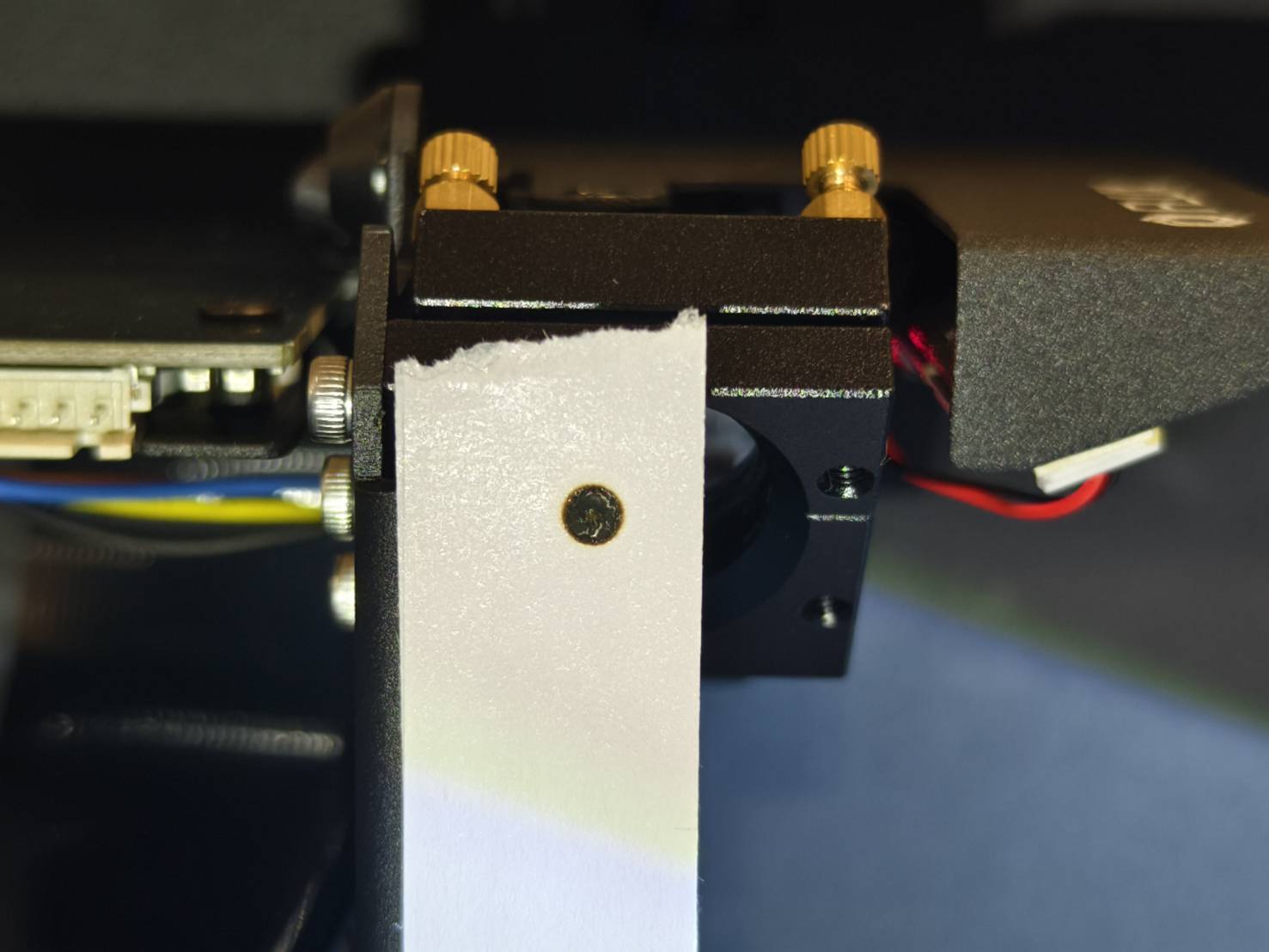

Coloque una nueva cinta adhesiva de doble cara de dos capas en la entrada del 3.º espejo.
Entre en el modo Control, afloje el motor y mueva el cabezal láser a la posición central-izquierda.
Cierre la puerta y realice 2 pulsos.
Mueva el cabezal láser a la posición central-derecha y realice otros 2 pulsos.
Compruebe visualmente si las dos marcas de quemado se superponen y si el resultado es bueno o malo. (Puede ver la cinta desde el lateral para identificar cuál es el 2.º punto).
Buen ejemplo - Superpuestos

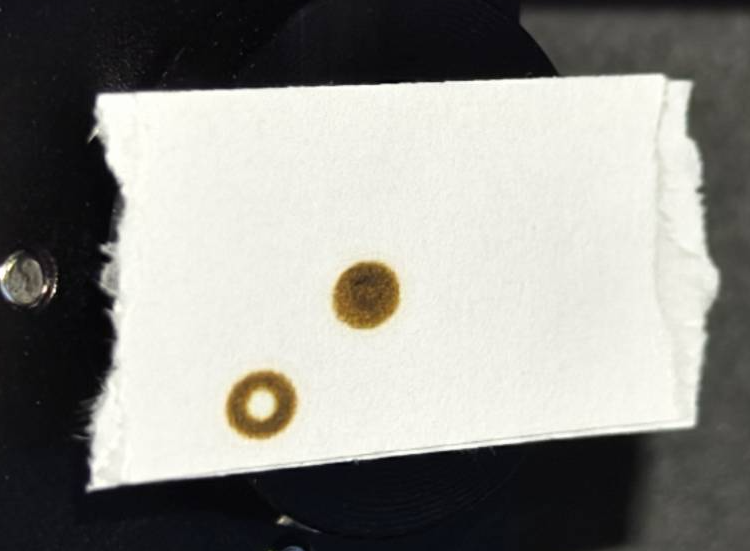

Ejemplo incorrecto - No superpuestos
Determine su resultado y la siguiente acción a realizar:
Resultado incorrecto - No superpuestos >> Paso 7.1
Paso 7.1
Este paso le enseñará cómo alinear la trayectoria desde el 2.º espejo hasta el 3.º espejo ajustando los tornillos del 2.º espejo.
Localice el 2.º espejo. Pulverice alcohol sobre el soporte y espere unos segundos. A continuación, afloje los tres tornillos T8 para retirar el soporte.

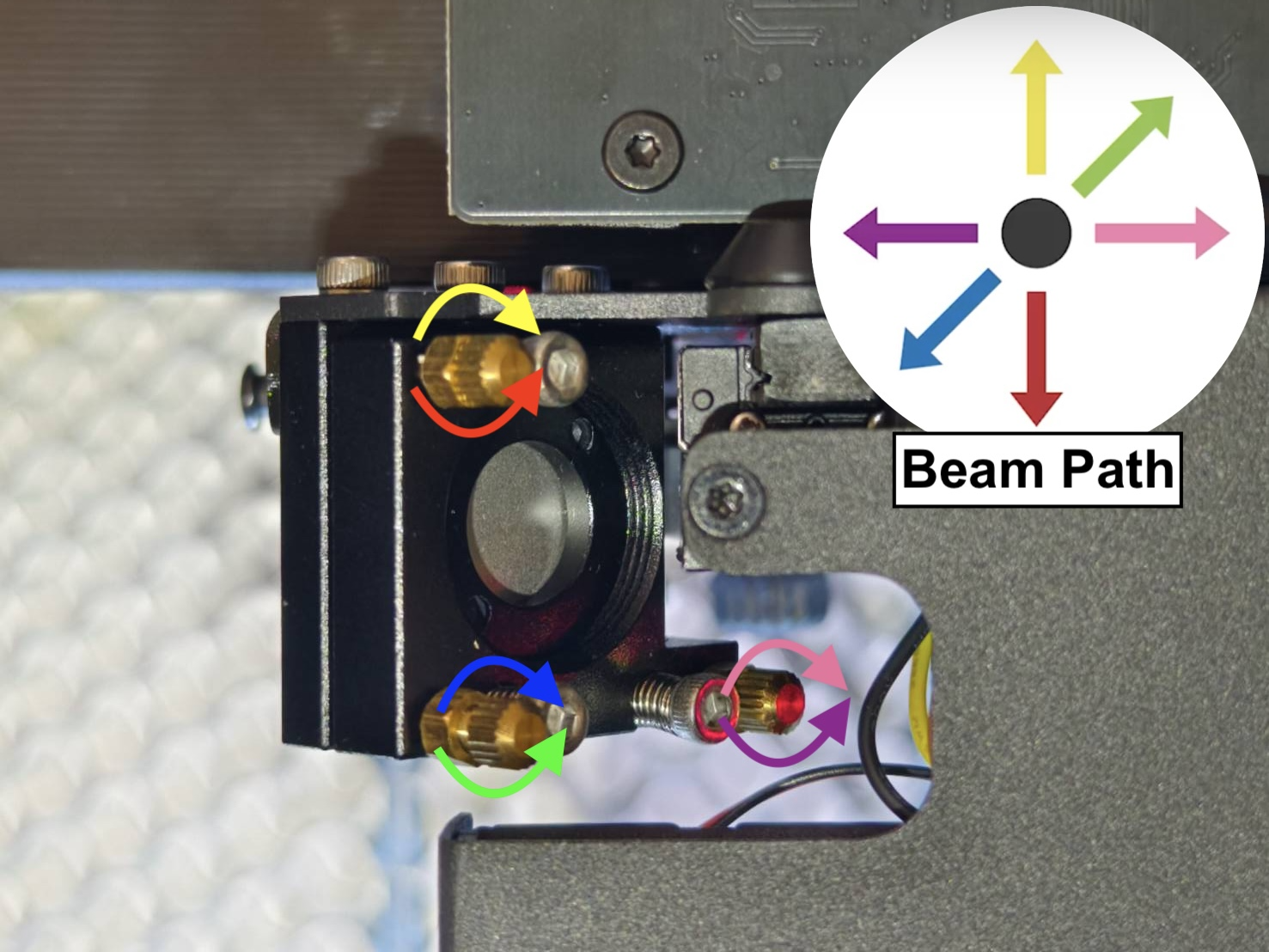

Hay tres tornillos en el segundo espejo, y girarlos en sentido horario o antihorario cambiará el significado de la trayectoria del haz que la posición del segundo punto cambiará.
Demostración - Ajuste de la trayectoria del primer espejo al segundo espejo
Utilice una nueva cinta de doble capa para realizar 2 pulsos en el centro-izquierda y otros 2 pulsos en el centro-derecha.
Determine qué tornillo(s) debe ajustar según su resultado en la tabla siguiente.
Ajuste el tornillo. Mantenga el cabezal láser en el centro-derecha.
Realice 2 pulsos para comprobar si el 2.º punto se está acercando al primer punto.
Cuando sea difícil determinar el 2.º punto, deseche la cinta usada.
Repita el paso n.º 1 hasta que el 1.º punto y el 2.º punto se superpongan. (Ejemplo de superposición)
Después del ajuste, vuelva a instalar el soporte del tornillo.
(El vídeo muestra una operación real del personal de FLUX. Es un vídeo largo, puede cambiar la velocidad, pero el concepto y el proceso son la clave para comprender cómo realizar el ajuste. Por favor, active los subtítulos.)
Determine la posición de su punto láser rojo, identifique el tornillo objetivo y su dirección de rotación. Consulte la foto a continuación y encuentre el número que sea similar a la posición de su punto láser rojo:
Para #1: El 2.º punto debe desplazarse hacia abajo y a la derecha para superponerse al primer punto El tornillo inferior derecho deberá girarse en sentido antihorario. Consulte la fotografía a continuación.
Para #2: El 2.º punto debe desplazarse directamente hacia abajo para superponerse al primer punto. El tornillo superior derecho deberá girarse en el sentido de las agujas del reloj. Consulte la fotografía a continuación.
Para #3: El 2.º punto debe desplazarse primero hacia abajo y luego hacia la izquierda para superponerse al primer punto. El tornillo superior derecho deberá girarse en sentido horario para hacer que el punto baje. El tornillo inferior izquierdo deberá girarse en sentido antihorario para hacer que el punto se desplace hacia la izquierda. Consulte la fotografía a continuación.
Para #4: El 2.º punto debe desplazarse hacia la derecha para superponerse al primer punto. El tornillo inferior izquierdo deberá girarse en sentido horario. Consulte la fotografía a continuación.
Para #5: El 2.º punto debe desplazarse hacia la izquierda para superponerse al primer punto. El tornillo inferior izquierdo deberá girarse en sentido antihorario. Consulte la fotografía a continuación.
Para #6: El 2.º punto debe desplazarse primero hacia la derecha y luego hacia arriba para superponerse al primer punto. El tornillo inferior izquierdo deberá girarse en sentido horario para hacer que el punto se desplace hacia la derecha. El tornillo superior derecho deberá girarse en sentido antihorario para hacer que el punto suba. Consulte la fotografía a continuación.
Para el n.º 7: El 2.º punto debe ir recto hacia arriba para superponerse al primer punto. El tornillo superior derecho deberá girarse en el sentido contrario a las agujas del reloj. Consulte la fotografía a continuación.
Para el n.º 8: El 2.º punto debe ir hacia arriba a la izquierda para superponerse al primer punto El tornillo inferior derecho deberá girarse en sentido horario. Consulte la fotografía a continuación.
Ahora comprobaremos la trayectoria desde el tercer espejo hasta la punta de la boquilla, que indica la trayectoria del haz en el eje Z (vertical) en el centro de la plataforma.
Descripción general del paso:
Pasos a seguir:
Coloque una capa de cinta adhesiva de doble cara en la punta de la boquilla.
Mueva el cabezal láser al centro de la plataforma.
Cierre la puerta y realice 1 pulso.
Compruebe visualmente si el resultado de la marca de quemado es correcto o incorrecto.

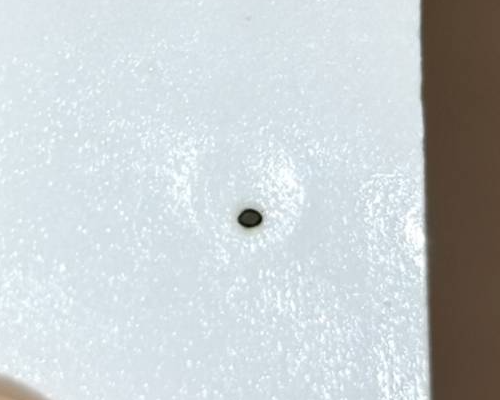

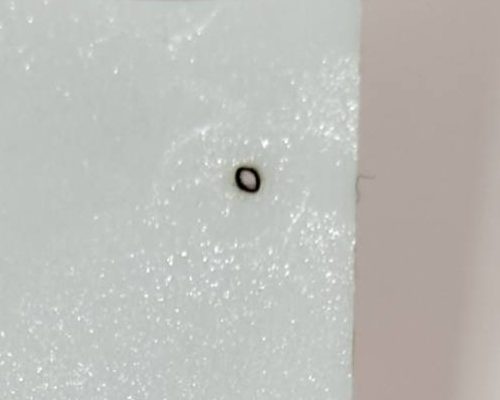

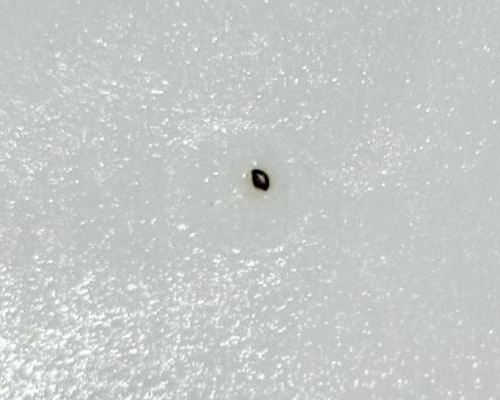

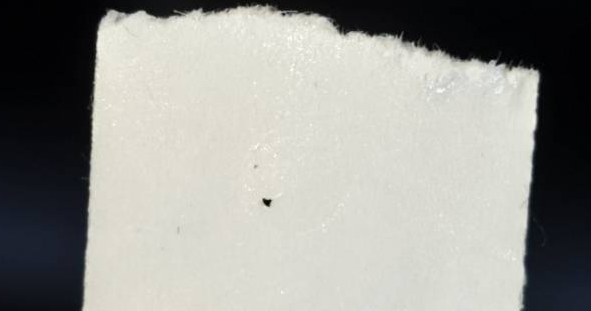

Ejemplo correcto (Redondo y centrado)
Ejemplo aceptable ((Redondo pero ligeramente descentrado)
Ejemplo incorrecto (No redondo o no centrado)
Determine su resultado y la siguiente acción a realizar:
Este paso le enseñará cómo alinear la trayectoria vertical desde el tercer espejo hasta la base ajustando los tornillos del tercer espejo. Hay tres tornillos en el tercer espejo, y girarlos en sentido horario o antihorario cambiará la trayectoria vertical del haz, lo que significa que cambiará la posición del pequeño punto en la cinta.
Aprenda a aflojar la tuerca correctamente. Sujete el tornillo con los alicates y, a continuación, afloje la tuerca con la llave de doble boca girándola en sentido antihorario.
Demostración - Ajuste de la trayectoria del tercer espejo al centro de la base
Coloque una nueva cinta adhesiva de doble cara de una capa en la punta de la boquilla.
Mueva el cabezal láser al centro de la plataforma.
Cierre la puerta y realice 1 pulso para hacer una marca de quemado en la cinta.
Retire la cinta y determine qué tornillo(s) debe ajustar según su resultado en la tabla siguiente.
Ajuste el tornillo.
Utilice una cinta nueva o la misma cinta en otra área y colóquela en la punta de la boquilla.
Repita el paso 2 hasta que el punto sea redondo y esté centrado.
(El vídeo muestra una operación real realizada por el personal de FLUX. Es un vídeo largo, puede cambiar la velocidad de reproducción, pero el concepto y el proceso son la clave para comprender cómo realizar el ajuste. Por favor, active los subtítulos.
*Nota:
El punto central y el punto inferior derecho deben ser redondos al mismo tiempo.
El punto central debe estar centrado, pero es aceptable que el punto inferior derecho no esté centrado.
De lo contrario, se considerará que la trayectoria óptica no está alineada.
Determine la posición de su punto láser, identifique el tornillo correspondiente y su dirección de giro. Consulte la imagen a continuación y encuentre el número que corresponda a la posición de su punto láser:
Primero, debe conocer toda el área en la que el punto puede desplazarse. En realidad, es la misma área que la punta de la boquilla. La marca presionada en la cinta indica el área.
A continuación, encuentre el número que corresponda a la posición vertical de su punto
Gráfico esquemático:
Para #1: El punto vertical debe desplazarse hacia la derecha para quedar redondo y centrado. Mirando de frente a la máquina: El tornillo inferior derecho deberá girarse en sentido horario. Consulte la fotografía a continuación.
Para #2: El punto vertical debe desplazarse hacia abajo y a la derecha para quedar redondo y centrado. Mirando de frente a la máquina: El tornillo inferior derecho deberá girarse en sentido horario para desplazarse hacia la derecha. El tornillo superior izquierdo deberá girarse en sentido antihorario para desplazarse hacia abajo. Consulte la fotografía a continuación.

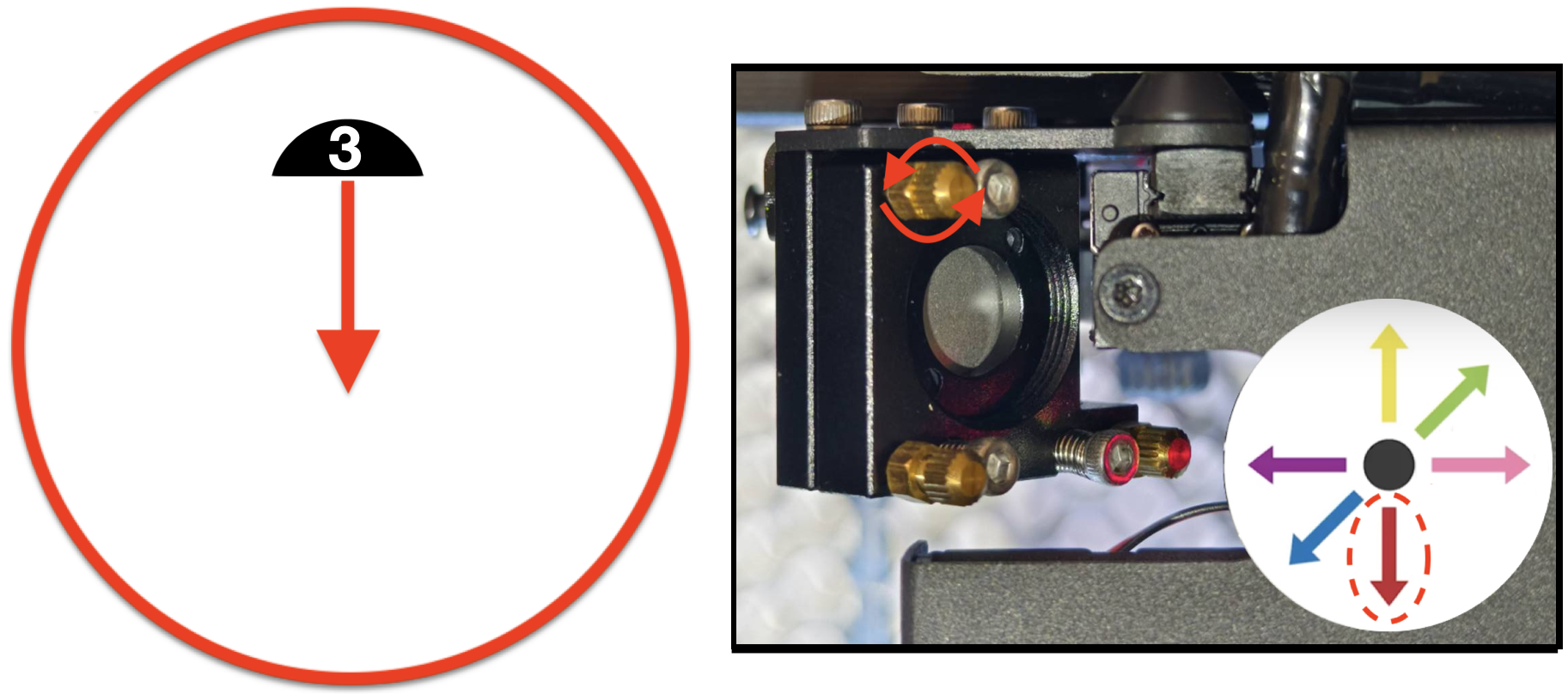

Para #3: El punto vertical debe desplazarse hacia abajo para quedar redondo y centrado. Mirando de frente a la máquina: El tornillo superior izquierdo deberá girarse en sentido antihorario para desplazarse hacia abajo. Consulte la fotografía a continuación.
Para #4: El punto vertical debe desplazarse hacia abajo y a la izquierda para quedar redondo y centrado. Mirando de frente a la máquina: El tornillo inferior izquierdo deberá girarse en sentido horario. Consulte la fotografía a continuación.
Para #5: El punto vertical debe desplazarse hacia la izquierda para quedar redondo y centrado. Mirando de frente a la máquina: El tornillo inferior derecho deberá girarse en sentido antihorario.. Consulte la fotografía a continuación.
Para #6: El punto vertical debe desplazarse hacia arriba y a la izquierda para quedar redondo y centrado. Mirando de frente a la máquina: El tornillo inferior derecho deberá girarse en sentido antihorario para desplazarse hacia la izquierda. El tornillo superior izquierdo deberá girarse en sentido horario para desplazarse hacia arriba. Consulte la fotografía a continuación.
Para el n.º 7: El punto vertical debe desplazarse hacia arriba para quedar redondo y centrado. Mirando de frente a la máquina: El tornillo superior izquierdo deberá girarse en sentido horario para desplazarse hacia arriba. Consulte la fotografía a continuación.
Para el n.º 8: El punto vertical debe desplazarse hacia arriba y a la derecha para quedar redondo y centrado. Mirando de frente a la máquina: El tornillo inferior izquierdo deberá girarse en sentido antihorario. Consulte la fotografía a continuación.
Ahora comprobaremos la trayectoria desde el 3.er espejo hasta la punta de la boquilla, que indica la trayectoria del haz en el eje Z (vertical) en la esquina inferior derecha de la plataforma.
Descripción general del paso:
Pasos a seguir:
Coloque una capa de cinta adhesiva de doble cara en la punta de la boquilla.
Mueva el cabezal láser a la esquina inferior derecha de la plataforma.
Cierre la puerta y realice 1 pulso.
Compruebe visualmente si el resultado de la marca de quemado es correcto o incorrecto.

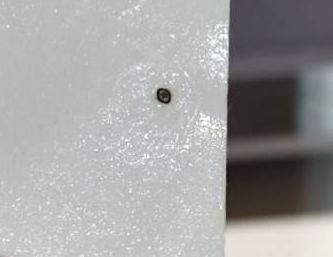

Ejemplo correcto (Redondo y centrado)
Ejemplo aceptable ((Redondo pero ligeramente descentrado)
Ejemplo incorrecto (No redondo o no centrado)
Determine su resultado y la siguiente acción a realizar:
Este paso le enseñará cómo alinear la trayectoria vertical desde el tercer espejo hasta la base ajustando los tornillos del tercer espejo. Hay tres tornillos en el tercer espejo, y girarlos en sentido horario o antihorario cambiará la trayectoria vertical del haz, lo que significa que cambiará la posición del pequeño punto en la cinta.
Demostración - Ajuste de la trayectoria del tercer espejo al centro de la base
Coloque una nueva cinta adhesiva de doble cara de una capa en la punta de la boquilla.
Mueva el cabezal láser a la esquina inferior derecha de la plataforma.
Cierre la puerta y realice 1 pulso para hacer una marca de quemado en la cinta.
Retire la cinta y determine qué tornillo(s) debe ajustar según su resultado en la tabla siguiente.
Ajuste el tornillo.
Utilice una cinta nueva o la misma cinta en otra área y colóquela en la punta de la boquilla.
Repita el paso 2 hasta que el punto sea redondo y esté centrado.
Vuelva a comprobar el punto central.
(El vídeo muestra una operación real del personal de FLUX. Es un vídeo largo, puede cambiar la velocidad, pero el concepto y el proceso son la clave para comprender cómo realizar el ajuste. Por favor, active los subtítulos.)
*Nota:
El punto central y el punto inferior derecho deben ser redondos al mismo tiempo.
El punto central debe estar centrado, pero es aceptable que el punto inferior derecho no esté centrado.
De lo contrario, se considerará que la trayectoria óptica no está alineada.
Determine la posición de su punto láser, identifique el tornillo correspondiente y su dirección de giro. Consulte la imagen a continuación y encuentre el número que corresponda a la posición de su punto láser:
Primero, debe conocer toda el área en la que el punto puede desplazarse. En realidad, es la misma área que la punta de la boquilla. La marca presionada en la cinta indica el área.
A continuación, encuentre el número que corresponda a la posición vertical de su punto
Gráfico esquemático:
Para #1: El punto vertical debe desplazarse hacia la derecha para quedar redondo y centrado. Mirando de frente a la máquina: El tornillo inferior derecho deberá girarse en sentido horario. Consulte la fotografía a continuación.
Para #2: El punto vertical debe desplazarse hacia abajo y a la derecha para quedar redondo y centrado. Mirando de frente a la máquina: El tornillo inferior derecho deberá girarse en sentido horario para desplazarse hacia la derecha. El tornillo superior izquierdo deberá girarse en sentido antihorario para desplazarse hacia abajo. Consulte la fotografía a continuación.
Para #3: El punto vertical debe desplazarse hacia abajo para quedar redondo y centrado. Mirando de frente a la máquina: El tornillo superior izquierdo deberá girarse en sentido antihorario para desplazarse hacia abajo. Consulte la fotografía a continuación.
Para #4: El punto vertical debe desplazarse hacia abajo y a la izquierda para quedar redondo y centrado. Mirando de frente a la máquina: El tornillo inferior izquierdo deberá girarse en sentido horario. Consulte la fotografía a continuación.
Para #5: El punto vertical debe desplazarse hacia la izquierda para quedar redondo y centrado. Mirando de frente a la máquina: El tornillo inferior derecho deberá girarse en sentido antihorario.. Consulte la fotografía a continuación.
Para #6: El punto vertical debe desplazarse hacia arriba y a la izquierda para quedar redondo y centrado. Mirando de frente a la máquina: El tornillo inferior derecho deberá girarse en sentido antihorario para desplazarse hacia la izquierda. El tornillo superior izquierdo deberá girarse en sentido horario para desplazarse hacia arriba. Consulte la fotografía a continuación.
Para el n.º 7: El punto vertical debe desplazarse hacia arriba para quedar redondo y centrado. Mirando de frente a la máquina: El tornillo superior izquierdo deberá girarse en sentido horario para desplazarse hacia arriba. Consulte la fotografía a continuación.
Para el n.º 8: El punto vertical debe desplazarse hacia arriba y a la derecha para quedar redondo y centrado. Mirando de frente a la máquina: El tornillo inferior izquierdo deberá girarse en sentido antihorario. Consulte la fotografía a continuación.
*Nota:
El punto central y el punto inferior derecho deben ser redondos al mismo tiempo.
El punto central debe estar centrado, pero es aceptable que el punto inferior derecho no esté centrado.
De lo contrario, se considerará que la trayectoria óptica no está alineada.
Determine su resultado y la siguiente acción a realizar:
Tanto el punto inferior derecho como el central son correctos >> Paso 10
