  • Actualización

Descripción

Este artículo le guiará sobre cómo comprobar rápidamente la trayectoria óptica y determinar si necesita ajuste.

Paso 1

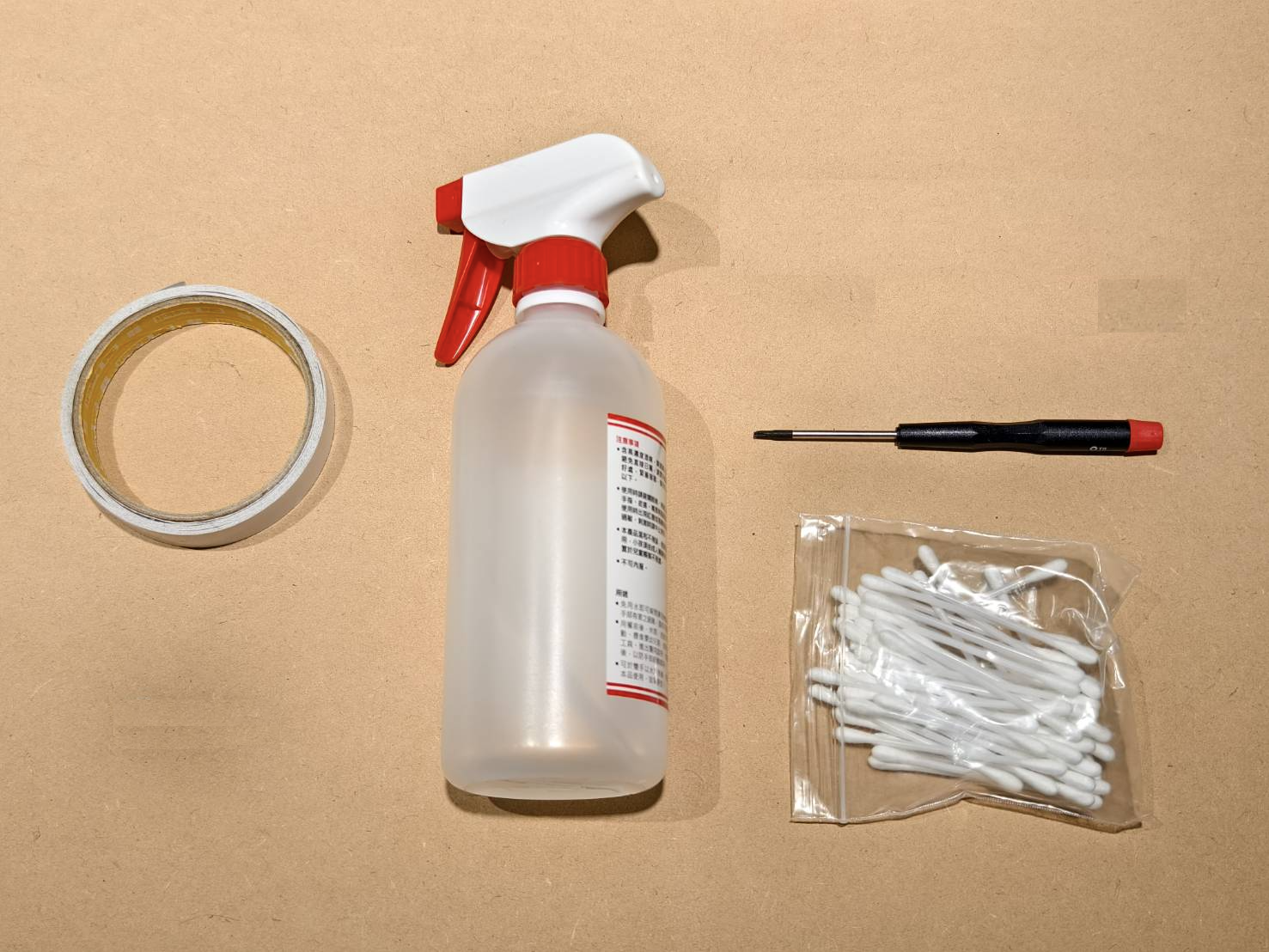

Prepare las siguientes herramientas.

  1. Cinta adhesiva de doble cara
  2. Spray desinfectante / Spray de alcohol
  3. Destornillador Torx T8
  4. Bastoncillos de algodón

Paso 2

Familiarícese con cómo realizar un pulso de forma segura.

A. Encienda la máquina.
B. Cierre la tapa.
C. Entre en el modo Mantenimiento y espere hasta que finalice el proceso de posicionamiento inicial.

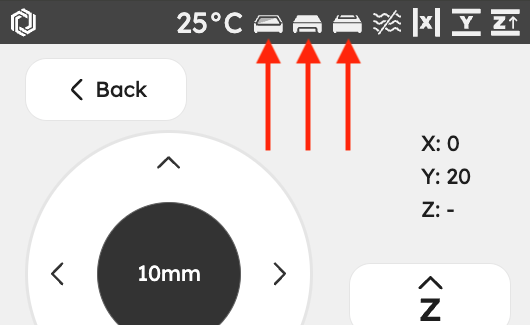

     (Asegúrese de que los iconos de puerta, cubierta trasera e inferior estén cerrados, o no podrá realizar un pulso.)
D. Localice el botón Pulso.
E. Una pulsación = un pulso, dos pulsaciones = dos pulsos, y así sucesivamente.
⚠︎ Realice siempre los pulsos con la tapa y la cubierta trasera cerradas.

Paso 3

  • Asegúrese de que la cubierta trasera metálica esté instalada después de limpiar el primer espejo.

Paso 4

Realizaremos una comprobación rápida utilizando cintas y pulsos para ver la trayectoria real del láser CO2 comenzando desde el centro de la plataforma.

Resumen del paso - Centro

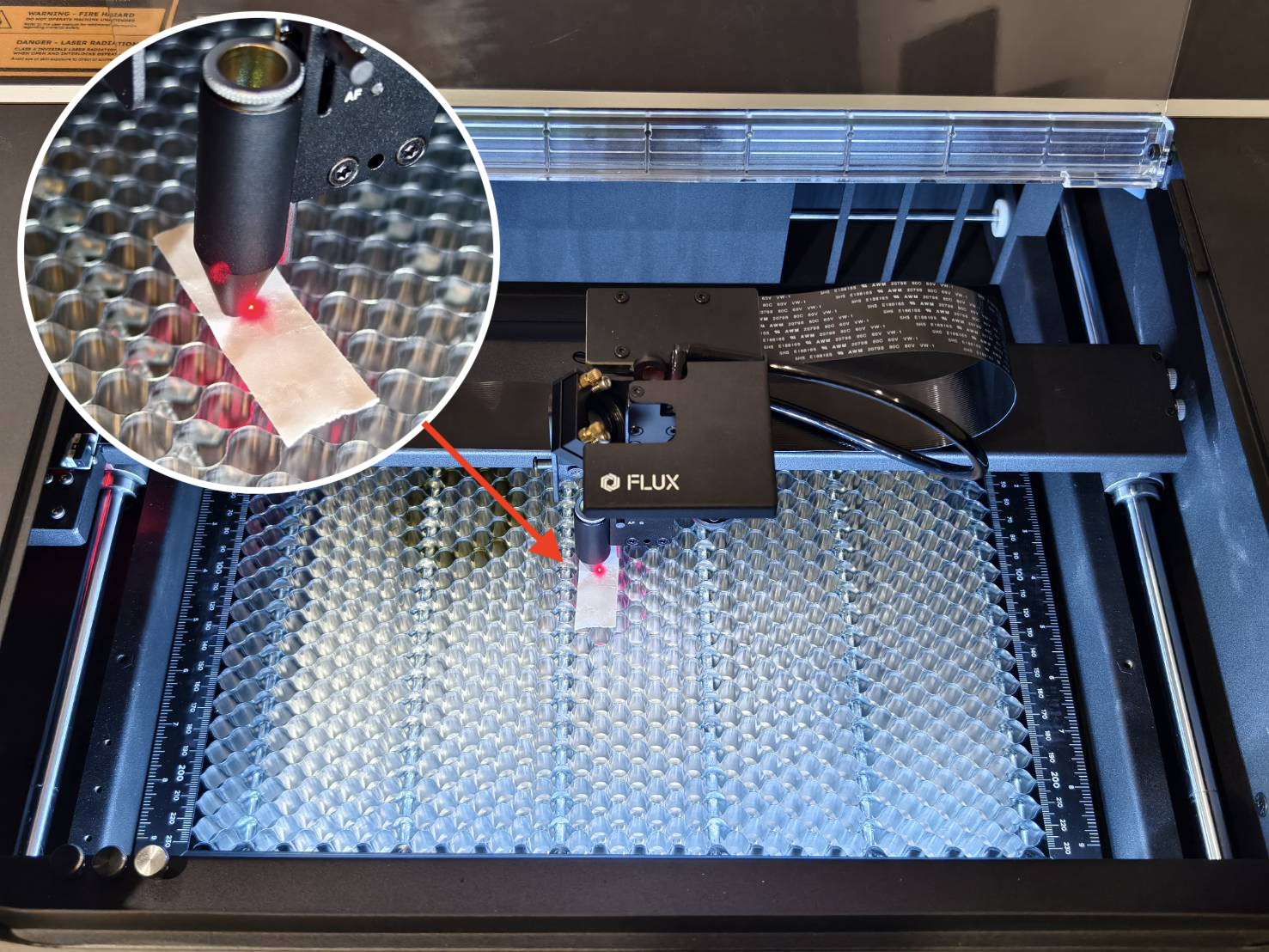

  • Coloque una capa de cinta en la punta de la boquilla, mueva el cabezal láser al centro de la plataforma, cierre la puerta y realice un pulso.


  • Demostración

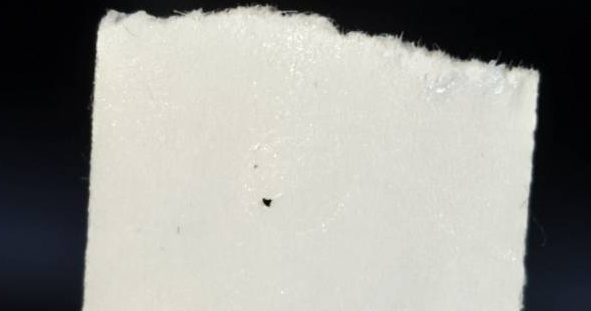

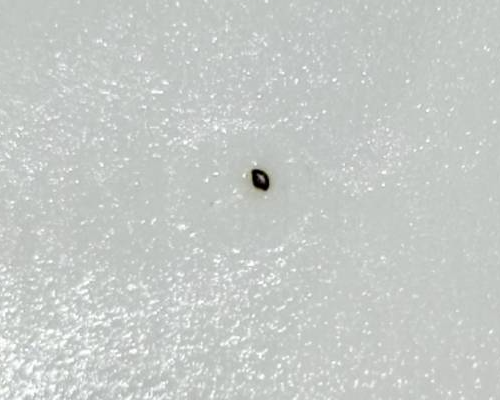

  • Retire la cinta y compruebe si el punto es redondo.

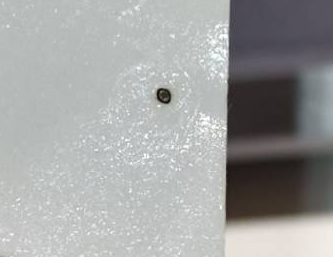

    Ejemplo correcto
    (Redondo y centrado)

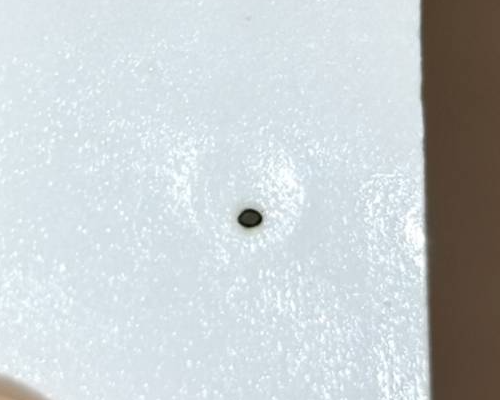

    Ejemplo aceptable
    (Redondo pero ligeramente descentrado)

    Ejemplo incorrecto (No redondo o no centrado)



Determine su resultado y la siguiente acción a realizar:

  • Resultado correcto o aceptable >> Paso 5

Paso 5

Comprobaremos la última posición utilizando cinta adhesiva y pulsos para ver la trayectoria real del láser CO2 en la esquina inferior derecha de la plataforma.

Resumen del paso - Esquina inferior derecha

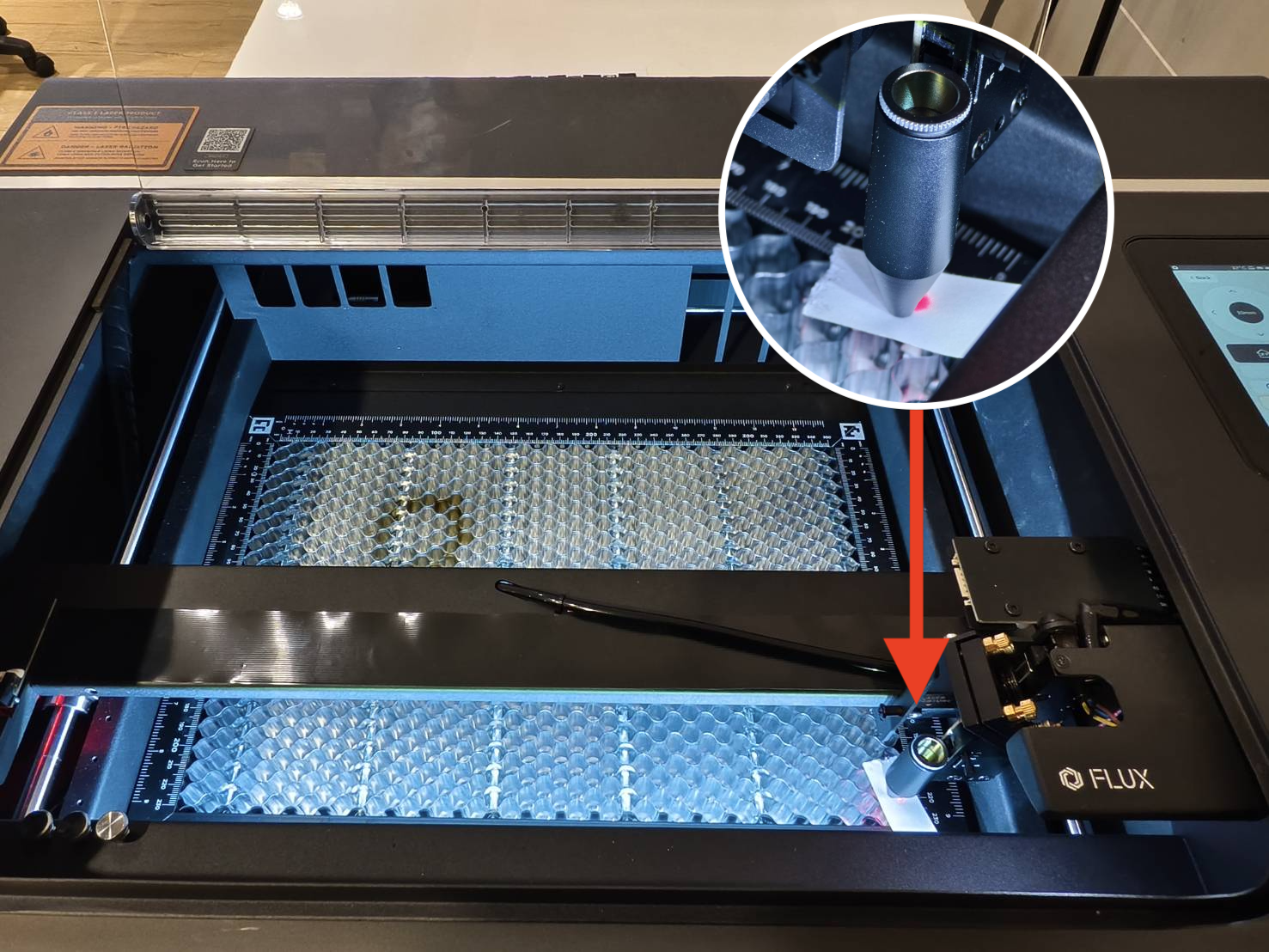

  • Coloque una capa de cinta adhesiva en la punta de la boquilla, mueva el cabezal láser a la esquina inferior derecha de la plataforma, cierre la puerta y realice un pulso.



  • Demostración

  • Retire la cinta y compruebe si el punto es redondo.

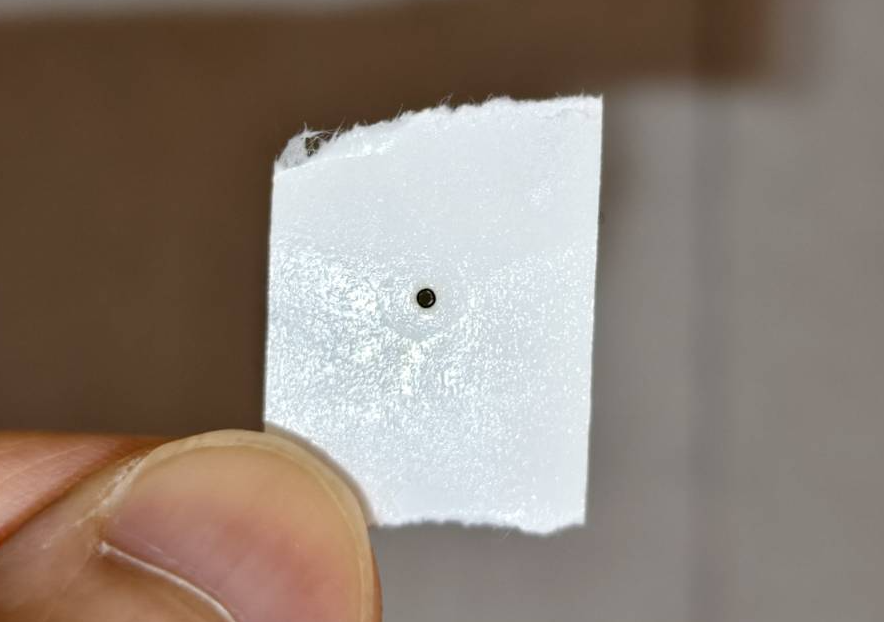

    Ejemplo correcto
    (Redondo y centrado)

    Ejemplo aceptable
    (Redondo pero ligeramente descentrado)

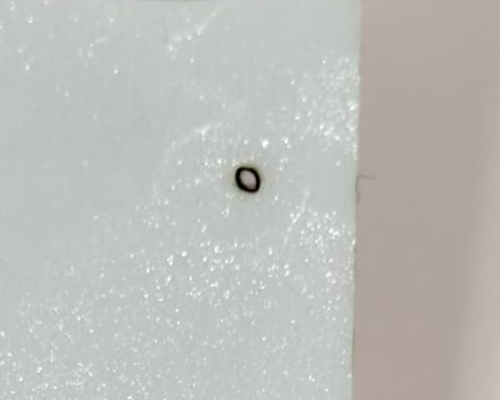

    Ejemplo incorrecto (No redondo o no centrado)



Determine su resultado y la siguiente acción a realizar:

  • Resultado correcto o aceptable >> ¡Su trayectoria óptica es correcta!
